VIGI NVR1004H-4P - 录像机 TP-LINK - 免费用户手册

产品类型	网络录像机（NVR）带内置PoE电源
品牌	TP-Link
型号	VIGI NVR1004H-4P
视频通道	4通道（4个IP摄像机）
录制分辨率	高达4K（8百万像素）
电源	随附48V DC电源适配器；摄像机用PoE端口（802.3af/at）
PoE端口数量	4个PoE端口（电源和数据）
视频输出	1 x HDMI, 1 x VGA
内部存储	1个SATA 3.5英寸硬盘位（不含硬盘）
网络	1个10/100/1000 Mbps RJ45以太网端口
USB端口	1 x USB 2.0（前面板）
远程访问	通过VIGI应用、VIGI Security Manager（Windows）、Web浏览器（HTTPS）、TP-Link ID
尺寸（长x宽x高）	200 x 200 x 45 mm（约）
重量	约1 kg（不含硬盘）
工作温度	0 至 40 °C
工作湿度	10% 至 90% RH（无冷凝）
功耗	高达10 W（不含PoE负载）
摄像机兼容性	TP-Link VIGI摄像机和兼容ONVIF的第三方摄像机
主要功能	连续录制、移动侦测、实时查看、即时警报、备份
维护	用柔软干布清洁；请勿使用液体
安全性	登录密码、硬件复位、HTTPS加密
保修	TP-Link有限保修（保修期因国家而异）

常见问题 - VIGI NVR1004H-4P TP-LINK

如何重置NVR的登录密码？

如果您忘记了密码，请在登录页面点击“忘记密码”并按指示操作。对于钢壳型号，您可以拆下盖子并按住内部重置按钮超过3秒直到听到蜂鸣声。NVR将恢复出厂设置。

NVR无法连接互联网怎么办？

首先检查您的互联网连接是否正常。确保NVR与网络设备（路由器/交换机）在同一网段。更多详情请查阅用户指南。

如何向NVR添加摄像机？

将摄像机与NVR连接到同一网络。在快速设置中，选择“自动初始化”让NVR自动查找并添加摄像机。您也可以使用“手动初始化”逐步添加。

我可以使用非TP-Link品牌的摄像机吗？

可以，VIGI NVR1004H-4P NVR兼容支持ONVIF协议的第三方摄像机。请参考手册了解添加步骤。

如何通过智能手机远程访问NVR？

从App Store（iOS）或Google Play（Android）下载VIGI应用。将您的NVR关联到TP-Link ID，然后远程登录即可查看摄像机并接收警报。

NVR支持哪种类型的硬盘？

NVR支持一个SATA 3.5英寸硬盘。为获得最佳性能，请使用专为视频监控设计的硬盘（例如VIGI HDD系列或WD Purple）。

如何正确关闭NVR？

安装硬盘后，切勿直接断开电源。通过Web界面或设置菜单中的电源按钮进行安全关机。

摄像机画面缺失或质量差怎么办？

检查摄像机的网络连接，确保其已通电。在NVR界面中查看分辨率设置，并确认带宽足够。

NVR是否支持移动侦测？

是的，NVR支持可配置的移动侦测。您可以设置侦测区域并通过VIGI应用接收即时警报。

如何更新NVR固件？

从TP-Link支持网站（https://www.tp-link.com/zh/support/）下载最新固件。登录NVR Web界面，进入“设置”>“更新”并按指示操作。

用户手册 VIGI NVR1004H-4P TP-LINK

參考包裝中的快速設定手冊安裝硬碟和產品。

注意：有些產品可直接放在桌上，不需額外安裝。

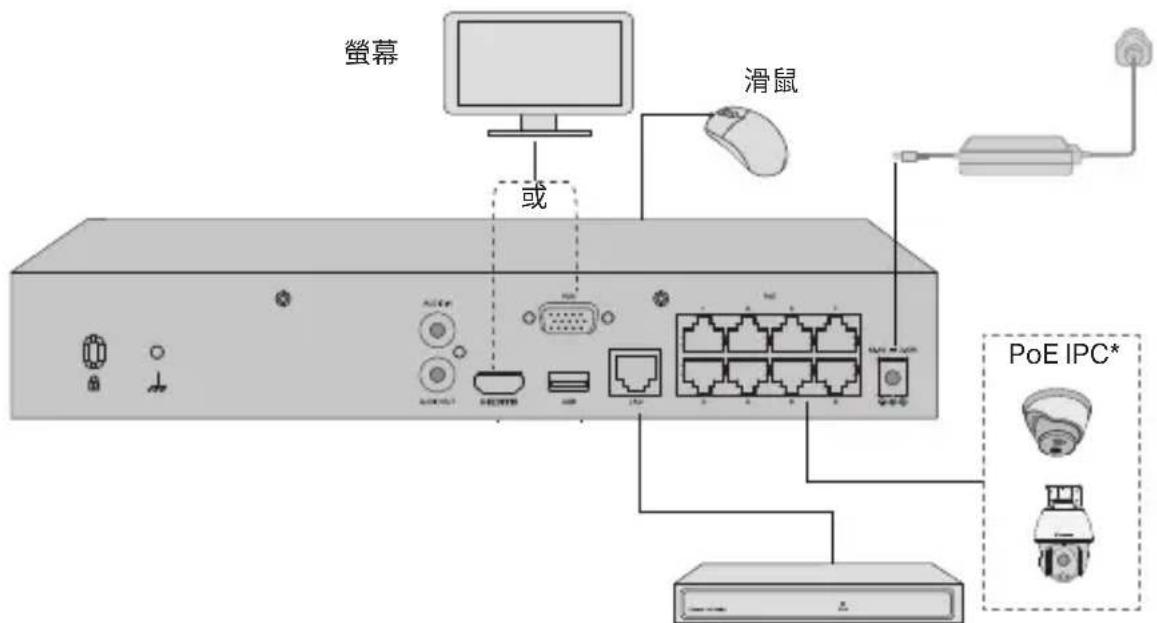

硬體連接

網路設備 (例如路由器、交換器)

按照下方步驟完成硬體連線。

1. 連接 HDMI 或 VGA 連接埠至您顯示器的對應連接埠。
2. 連接您的顯示器電源並開啟它。
3. 使用網路線連接網路設備至您 NVR 的 LAN 孔。
4. 將內附的 USB 滑鼠連接至 NVR 前方面板的 USB 介面。
5. 連接 NVR 的電源供應器。

* 若為 PoE NVR，您可以直接將 PoE 攝影機連接至 NVR 的 PoE 連接埠，同時傳輸資料和供電。

注意

• 若您想要在安裝硬碟後關閉 NVR，請點擊 NVR 網頁上的電源按鈕，請勿直接拔除電源。
• 輸入電壓應與設備電源需求相符。

設定

NVR 可以批次新增並管理攝影機。

* 這裡我們使用 TP-Link 攝影機作為範例。若使用其他品牌的攝影機，請參考它們的使用手冊新增攝影機。

步驟 1. 將您的攝影機連接至與 NVR 相同的網路。

步驟 2. 按照下方說明完成快速設定。

1. 建立 NVR 的登入密碼，並為您尚未設定的攝影機建立密碼。
2. 點擊自動初始化後，NVR 將自動搜尋網路中的攝影機進行自動新增。

注意：若您不想使用自動初始化，請點擊手動初始化並按照設定精靈將攝影機新增至您的網路以完成設定。

步驟 3. 在即時觀看頁面點擊滑鼠右鍵，開啟主選單進行管理。

注意：若需要更詳細的說明，請參考 NVR 的使用手冊。

(可略過) 步驟 4. 將您的 NVR 綁定 TP-Link ID，便能進行遠端存取和管理。(需要連上網路)

注意：若您沒有 TP-Link ID，請先進行註冊。

更多管理方式

您可以使用 VIGI Security Manager 在電腦上查看線上影片並編輯 NVR 設定。請從 https://www.tp-link.com/download-center/ 在您的電腦上下載。

■ VIGI App

VIGI App 提供一個簡單而直觀的方式遠端查看直播影片、管理 NVR 以及取得即時警報。

掃描 QR Code，從 Apple App Store 或 Google Play 下載並安裝 VIGI App。

■ 網頁瀏覽器

在您路由器的用戶端頁面中找到 NVR 的 IP 位址，在您的電腦上開啟網頁，在網址列輸入 https://(NVR 的 IP 位址 )（ 預設為 https://192.168.0.240）。接著按照網頁上的說明啟用 NVR。

FAQ( 常見問題 )

Q1. 若我忘記 NVR 的登入密碼該怎麼辦？ A1. 點擊登入頁面的「忘記密碼」並跟著指示重設密碼。

A2. 若為金屬殼的產品，請拆開外殼，再按壓 NVR 的 Reset 按鈕 3 秒以上，聽到蜂鳴聲之後再放開按鈕，NVR 將還原至出廠預設值。接著按照快速設定建立登入密碼。 Q2. 若我的 NVR 無法連接網際網路怎麼辦？

A1. 確認網際網路是否正常運作。

A2. 請確認您的 NVR 與網路設備在相同網段中。如需更多細節，請參考 NVR 的使用手冊。

若您有其他問題，請前往 https://www.tp-link.com/support/faq/2850/。

• 請使用原裝電源供應器或只能按照本產品注明的電源類型使用本產品。
• 清潔本產品之前請先切斷電源。請勿使用液體、噴霧清潔劑或濕布進行清潔。
• 注意防潮，請勿將水或其他液體潑灑到本產品上。
• 插槽與開口供通風使用，以確保本產品的操作可靠並防止過熱，請勿堵塞或覆蓋開口。
• 請勿將本產品置放於靠近熱源的地方。除非有正常的通風，否則不可放在密閉位置中。
• 不要私自拆開機殼或自行維修，如產品有故障請與原廠或代理商聯繫。
• 警告：為避免電磁干擾，本產品不應安裝或使用於住宅環境。（適用於Class A 產品）
• 警告：本電池如果更換不正確會有爆炸的危險，請依製造商說明書處理用過之電池。

限用物質含有情況標示聲明書（適用於帶電源供應器的產品）

單元Unit	限用物質及其化學符號
	鉛(Pb)	汞(Hg)	鎘(Cd)	六價鉻( Cr+6 )	多溴聯苯(PBB)	多溴二苯醚(PBDE)
PCB	○	○ ○	○ ○ ○
外殼	○	○ ○	○ ○ ○
電源供應器	-	○	○ ○ ○	○
其他及其配件	-	○	○ ○ ○	○
備考1. “超出0.1 wt %”及“超出0.01 wt %”係指限用物質之百分比含量超出百分比含量基準值Note 1: “Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the reference percentage value of presence condition.備考2. “○”係指該項限用物質之百分比含量未超出百分比含量基準值。Note 2: “○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.備考3. “-”係指該項限用物質為排除項目。Note 3: The “-” indicates that the restricted substance corresponds to the exemption.

限用物質含有情況標示聲明書（適用於內置電源板的產品）

單元Unit	限用物質及其化學符號
	鉛(Pb)	汞(Hg)	鎘(Cd)	六價鉻( Cr+6 )	多溴聯苯(PBB)	多溴二苯醚(PBDE)
PCB	○	○ ○	○ ○
外殼	○	○ ○	○ ○
電源供應板	-		○ ○	○
電源線	○	○ ○	○ ○
其他及其配件	-		○ ○	○
備考1. “超出0.1 wt %”及“超出0.01 wt %”係指限用物質之百分比含量超出百分比含量基準值Note 1: “Exceeding 0.1 wt %” and “exceeding 0.01 wt %” indicate that the percentage content of the restricted substance exceeds the reference percentage value of presence condition.備考2. “○”係指該項限用物質之百分比含量未超出百分比含量基準值。Note 2: “○” indicates that the percentage content of the restricted substance does not exceed the percentage of reference value of presence.備考3. “-”係指該項限用物質為排除項目。Note 3: The “-” indicates that the restricted substance corresponds to the exemption.
