用户手册 PowerSpace P4150+ BOSE

本产品仅适合由专业安装人员安装！本文档旨在为专业安装人员提供在典型的固定安装系统中安装此产品时适用的基本安装和安全指南。请先阅读本文档和所有安全警告，再尝试安装。

1. 请阅读这些说明

2. 请保留这些说明。

3. 请注意所有警告

4. 请遵守所有说明

（二）请勿在诉讼中送达

5.请勿在以下区域使用本设备。

1. 只能使用干布进行清洁。

2. 违列堵塞任何通风口。请勿照制造商的说明进行安装。

8 请勿安装在任何热源旁，例如暖气片、热调节装置、火炉或可产生热量的其他设备（包括功率放大器）。

1. 许勿使极性插头或接地插头丧失安全保护作用。极性插头有两个插脚，其中的一个插脚较另一个宽些。接地插头有两个插脚和一个接地插脚。较宽的插脚或接地插头起安全保护作用，如果所提供的插头不适合您的插座，请与电工联系以换掉旧插座。

2. 防止踩踏或挤压电源线，尤其是插头、电源插座以及设备上的出口位置。

11 只能使用制造商指定的附件配件

12 只能利用制造商指定或做本设备一批销售的推车、支架、三角架、托架或工作台。 如果使用推车，则在移动推车和设备时应格外小心，以免因倾倒而造成伤害。

1. 在雪雨天气或长时间不用时，请按下本设备的插头。

2. 任何维修丰宜均须咨询专业人员。如果设备有任何损坏，均需进行维修，例如电源线或插头受损、液体进入或物体落入设备内、设备受淋或受潮，不能正常工作或跌落。

安全符号

产品上的这些符号表示以下含义：

此符号表示本指南中有重要操作和维护说明。

此符号表示产品箱体内存在未绝缘的危险电压，可能会造成触电危险。

为降低电击风险，请勿打开外壳（或后盖）。内部无用户可维修的部件。如需维修，请联系合格的维修人员。

包含可能导致窒息危险的小部件。不适合3岁以下的儿童使用。

仅可在海拔低于2000米的地区使用。

- 所有 Bose 产品的安装必须遵守当地、州、联邦和行业规范。安装人员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地的建筑法规和规定。安装本产品前，请咨询拥有司法权的当地监管机构。

· 许勿将产品安装在可能发生冷凝的位置。

·此产品不适合在室内涉水设施区域安装或使用（包括但不限于室内游泳馆、室内水上乐园、有热水浴缸的房间、量全房、蒸汽浴室以及室内溜冰场）。

· 本产品不得受液体测测或喷注，不得将装有液体的物体（如花瓶等）置于本产品上或本产品附近。

· 大降低失火或电击风险，话勿使本产品受雨淋或受潮。

请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃的蜡烛）置于本产品上或靠近本产品。

请勿将支架或产品放置或安装在任何热源旁边，比如火炉、暖气片、热调节装置或其他可产生热量的设备（包括功放）。

·三、本产品需要通风，切勿将本产品放在密闭空间中。比如墙或封闭式橱柜中。

·未经授权切勿改装本产品。

·请勿将本产品与逆变器配合使用。

·请勿在汽车或鞋加上使用本产品。

·在将插头插入（电源）插座之前，请提供接地连接或确保插座包含保护性的接地连接。

- 如果将电源插头或设备混合器作为断路设备，那么此类断路设备应当保持可以随时恢复工作的状态。

· 仅使用机制制造商建议的安装件。

· 不要触摸未绝缘的接线或接线端子。本产品的古地接线端子上有中压，接触端子会导致不适。

规范信息

CAN ICES-3(A)/NMB-3(A)

本设备符合 FCC 规则第 15 部分的规定和 Industry Canada license-exempt RSS 标准。本设备在操作时必须满足以下两个条件：(1) 本设备不能造成有害干扰 (2) 本设备必须能够承受接收到的任何干扰，包括导致意外操作的干扰。

注意，本设备已经过测试，符合FCC规则第15部分有关A类数字设备的各项限制。这些限制旨在提供合理的防护，防止设备在商业环境中运行时产生有害干扰。本设备会产生、使用并辐射射频能量，如果不按照规定手册安装和使用，则可能会对无线电通讯造成有击干扰。在居民区操作本设备可能会导致有害干扰，这种情况下，用户需要自行出资防止扰民。

未经 Bose Corporation 明确批准，擅自改装本设备会使用户操作本设备的权利失效。

警告，本产品属于A类产品。在家用环境中，本产品可能导致无线电干扰，因此用户可能需要采取足够的措施。

为保证合规，应使用屏蔽连接线。

本产品符合针对 E2 中磁环境的所有 EN55103-2 抗抗要求。

初始开机浪涌电流

PZ1000A: 13.7 A (230 VAC 50 Hz), 7.6 A (120 VAC 50 Hz)

P4300A/P2600A: 14.4 A (230 VAC 50 Hz). 7.6 A (120 VAC 50 Hz)

交流中源中断5秒后的浪涌中流

P21000A: 8.2 A (230 VAC 50 Hz), 5.4 A (120 VAC 50 Hz)

P4300A/P2600A. 9.6 A (230 VAC 50 Hz), 6.1 A (120 VAC 50 Hz)

CE 本产品符合所有适用的欧盟指令要求。您可以从以下网址找到完整的合规声明 www.Bose.com/compliance

本产品符合所有适用的 2016 电磁兼容性法规和所有其他适用的英国法规。符合声明全文 载于：www.Bose.com/compliance

比约号表示不得将此产品作为生活垃圾丢弃，应将其送到合适的回收站点进行回收。正确处理和回收有助于保护自然资源、人类健康和环境。想要获得更多关于此产品的处理和回收的信息，请联系当地市政当局、垃圾处理服务部门或您购买此产品的商店。

中国危险物质限用表

有毒或有害物质或元素名称及成分
	有毒或有害物质和元素
零件名称	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(CR(VI))	多溴化联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板	X00000
金属零件	X00000
塑料零件	000000
扬声器	X00000
线缆	X00000
此表格依据SJ/T1364的要求制定。O:表示此零件中所有均质材料所包含的此类有毒或有害物质均低于GB/T26572中的限定要求。
X:表示此零件所用全部均质材料中至少有一种包含的有毒或有害物质高于GB/T26572中的限定要求。

生产日期：序列号中第八位数字表示生产年份；"7"表示2007年或2017年。

中国进口商：Bose 电子（上海）有限公司，上海市闵行区顾戴路 2337 号三桥商业城塔楼 D 第 6 层（邮编：201100）

中国台湾进口商：Boss 台湾分公司，台湾 104 台北市民牛东路二段 10 号，9F-A1。

电话 1886-2-2514 7676

Bose 和 PowerSpace 是 Bose Corporation 的商标。

Bose Corporation 总部：1-877-230-5639

©2022 Bose Corporation。未经事先书面许可，不得复制、修改、发行或以其它方式使用本指南的任何部分。

质保信息

本产品享有行权限保修。

有关质保的详细信息，请访问 PRO.BOSE.COM。

包装清单

配件		P2600A P21000A P4300A
	交流电源线	111
	Cat 5e 线缆(1米/3英尺)	111
	2针 Euroblock 接口(黑色)	1	1	1
	3针 Euroblock 接口(绿色)	2	2	4
	I-Share 跳线端子 112
	叉型接线端子(14-16 gauge)	5 5 10

技术信息

有关其他技术信息，包括规格、信号流程图和交流电流消耗统计数据，请访问 PRO.BOSE.COM 上的 PowerSpace 产品页面。

额定功率	P2600A P21000A P4300A
功放功率	2 × 600 W(THD+N<0.04%,1kHz,4-8Ω,70/100V)	2 × 1000 W(THD+N<0.04%,1kHz,4-8Ω,70/100V)	4 × 300 W(THD+N<0.04%,1kHz,4-8Ω,70/100V)
I-Share 模式输出功率	1 × 1200 W (2-4Ω, 70/100V)	1 × 2000 W (2-4Ω, 70/100V)	2 × 600 W (2-4Ω, 70/100V)(每个通道对均可采用 I-Share 模式)
增益(低阻抗模式)	35 dB	37 dB	32 dB
增益(70V 模式)	35 dB	35 dB	35 dB
增益(100V 模式)	38 dB	38 dB	38 dB
外观
工作温度范围	100 V 至 264 VAC:+40 °C 至 0 °C
存储温度范围	+70 °C 至 -40 °C
尺寸(高×宽×深)	44 毫米×483 毫米×414 毫米(1.7 英寸×19.0 英寸×16.3 英寸)
净重	6.2 千克(13.7 磅)	6.6 千克(14.6 磅)	6.6 千克(14.6 磅)
装运重量	8.2 千克(18.1 磅)	8.6 千克(19.0 磅)	8.6 千克(19.0 磅)

PowerSpace P2600A/P21000A

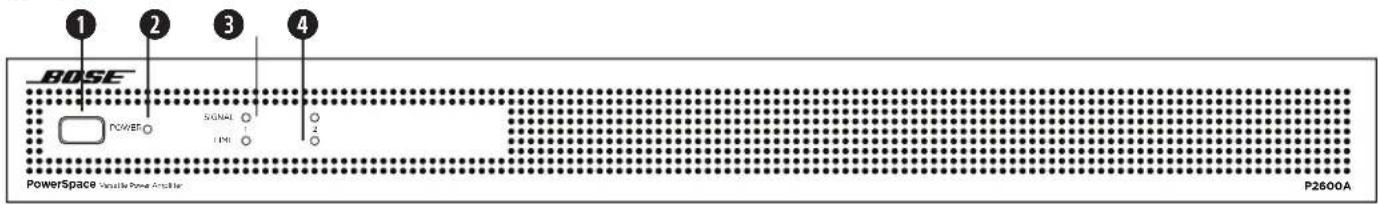

前面板

BOSE POWER P2600A PowerSpace Variable Power Anschaff P2600A

1 电源开关:	输入/输出待机模式。
2 电源 LED 灯:	电源或故障状态指示。白色(常亮):电源开启白色(闪烁):设备处于待机模式红色(常亮):电源故障红色(闪烁):热故障
3 输入信号 LED 灯:	每个 LED 灯独立工作。绿色:有信号琥珀色:输入信号接近削波红色:输入信号正在削波
4 输出限幅 LED 灯:	每个 LED 灯独立工作。琥珀色:功放输出限幅红色(均为常亮):功放故障红色(闪烁):输出被静音

仅限故障

	电源故障*	热故障	功放故障
电源LED灯	常亮红色光	闪烁的红色	—
限幅LED灯	—	全部为红色常亮	全部为红色常亮

*不包括交流损耗

如果无法消除电源或功放故障，则需要更换功放。

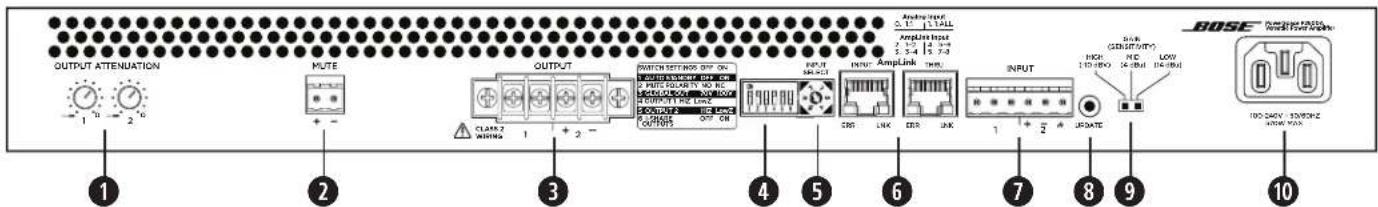

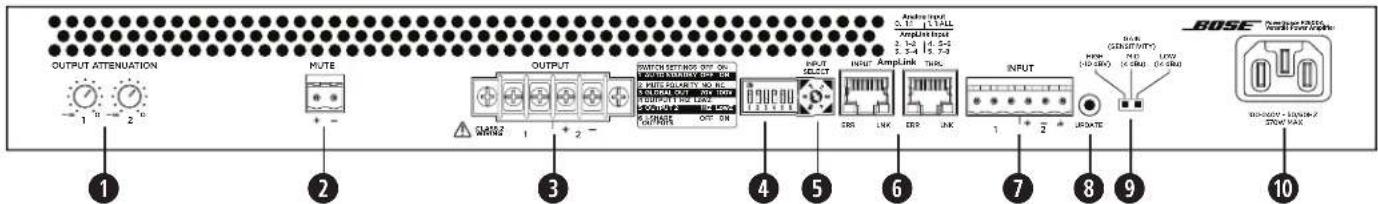

后面板

① 输出衰减控制：每个输出的输出衰减控制。顺时针旋转拨盘将减少衰减，逆时针旋转将增加衰减。衰减器必须处于 0 dB 衰减，才能使相应输出达到额定功率。
② 静音：常开或常闭干触点可使所有输出静音。可通过 DIP 开关反转静音极性。
③ 输出接口：用于连接扬声器的 4 端子接口。不论处于何种负载下（4Ω、8Ω、70V 或 100V），每个通道均能输出最高 600 瓦 (P2600A) 或 1000 瓦 (P21000A) 的功率。输出可以采用 I-Share 模式。
④ DIP 开关：用于设置功放配置的开关组。

1. 自动待机：如果已启用 (On)，当无输入信号的时间达到 20 分钟，功放将会进入低功耗模式。如果在低功耗模式下检测到音频信号，功放将会在 1 秒内唤醒并放大音频。默认设置为关闭 (Off)。
2. 静音极性：用于将静音极性在 NO（常开）或 NC（常闭）之间切换。默认设置为 NO。
3. 全局输出：对于 DIP 开关设为 Hi-Z 的所有输出，将输出能力设为 70V 或 100V。在 70V Hi-Z 模式和 Low-Z 模式下，自动加载 100 V p 和 70 V RMS 限幅器。在 100V Hi-Z 模式下，自动加载 100 V _RMS 限幅器。
4. 输出 1：为输出 1 选择 70/100V 高阻输出 (Hi-Z) 或 4-8Ω 低阻输出 (Low-Z)。
5. 输出 2: 为输出 2 选择 70/100V 高阻输出 (Hi-Z) 或 4-8Ω 低阻输出 (Low-Z)。
6. I-Share 1 和 2：通过合并输出 1 和 2 的电流来提供 2 倍通道功率。当功放关闭或处于待机模式时，将此 DIP 开关设置为 On，并在四个输出端子上安装随附的跳线端子。然后将扬声器连接到功放的接线端子 1+ 和 1-（或 2+ 和 2-）。

⑤ 输入选择控制：通过拨盘选择是使用模拟音频输入还是 AmpLink 音频输入。默认状态为模拟 1:1。
⑥ AmpLink 端口：输入 - RJ-45 接口，最多从 Bose AmpLink 产品接收八个数字通道。该功放还支持环出路径，能够以菊花链方式将全部八个数字音频通道连接至八个其他的 Bose AmpLink 产品，产品之间的距离最远可达 10 米。

小心：为使 AmpLink 能够正常运作，需使用屏蔽式 EIA/TIA 568B 直线型 Cat 5 线缆或同等连接线。不支持非屏蔽式连接线。使用非屏蔽式连接线可能会导致 AmpLink 音频不能正常运作。请勿将 RJ-45 端口连接至基于以太网的网络。

⑦ 模拟输入：平衡模拟音频信号的线路电平输入。
⑧ 更新端口：用于固件更新。
9 增益/灵敏度开关：滑动开关可将全局增益/灵敏度设置为高增益（-10 dBv 灵敏度）、中等增益（4 dBu 灵敏度）或低增益（14 dBu 灵敏度）。
10 电源输入：电源线连接（IEC 60320-C14 接口）。在功放开启时拔下电源线是一种可接受的断电方法。

PowerSpace P4300A

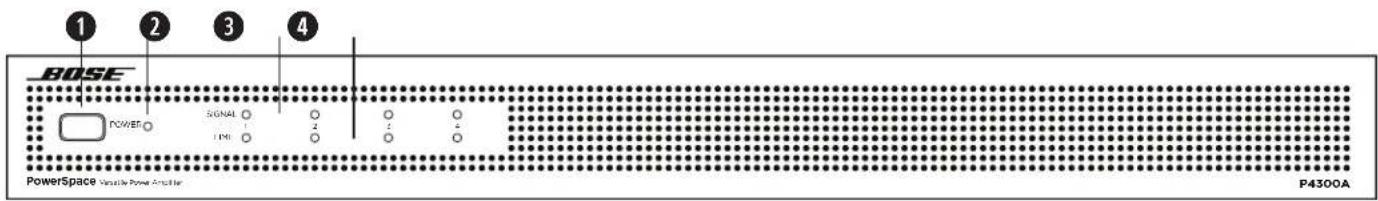

前面板

1 2 3 4 BOSE POWER SIGNAL 1 2 : 2 PowerSpace Variable Power Antenna P4300A

1 电源开关:	输入/输出待机模式。
2 电源 LED 灯:	电源或故障状态指示。白色(常亮):电源开启白色(闪烁):设备处于待机模式红色(常亮):电源故障红色(闪烁):热故障
3 输入信号 LED 灯:	每个 LED 灯独立工作。绿色:有信号琥珀色:输入信号接近削波红色:输入信号正在削波
4 输出限幅 LED 灯:	每个 LED 灯独立工作。琥珀色:功放输出限幅红色(常亮):通道1和通道2,功放A故障通道3和通道4,功放B故障红色(均为常亮):热故障红色(闪烁):输出被静音

仅限故障

	电源故障*	热故障	功放故障
电源LED灯	常亮红色光	闪烁的红色	—
限幅LED灯	—	全部为红色常亮	通道1和2红色常亮,功放A通道3和4红色常亮,功放B

*不包括交流损耗

如果无法消除电源或功放故障，则需要更换功放。

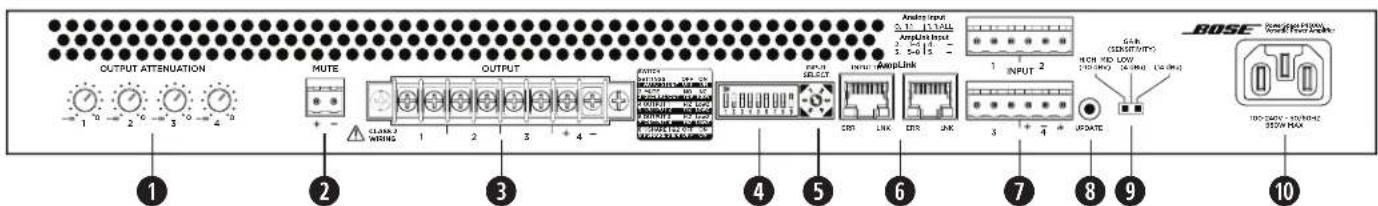

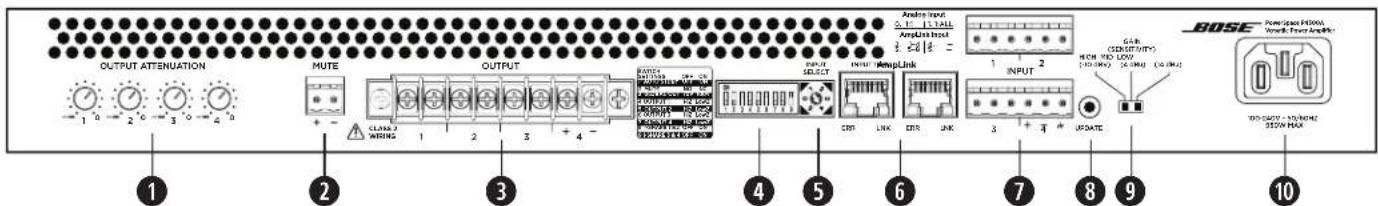

后面板

OUTPUT ATTENUATION MUTE OUTPUT INPUT Analog Input 0.17 11/24LL Amplitude Input 1 5-6 13 - 1 INPUT 2 GAR (ON/OFF/INT) HIGH RED LOW 200 MHz 140 MHz 100 MHz ADD 100 CANDY - 30V/80Hz 350V MAX 1 2 3 4 5 6 7 8 9 10

① 输出衰减控制：每个输出的输出衰减控制。顺时针旋转拨盘将减少衰减，逆时针旋转将增加衰减。衰减器必须处于 0 dB 衰减，才能使相应输出达到额定功率。
② 静音：常开或常闭干触点可使所有输出静音。可通过 DIP 开关反转静音极性。
② 输出接口：用于连接扬声器的 8 端子接口。不论处于何种负载下（4Ω、8Ω、70V 或 100V），每个通道均能输出最高 300 瓦的功率。每个输出对均可采用 I-Share 模式。
④ DIP 开关：用于设置功放配置的开关组。

1. 自动待机：如果已启用 (On)，当无输入信号的时间达到 20 分钟，功放将会进入低功耗模式。如果在低功耗模式下检测到音频信号，功放将会在 1 秒内唤醒并放大音频。默认设置为关闭 (Off)。
2. 静音极性：用于将静音极性在 NO（常开）和 NC（常闭）之间切换。默认设置为 NO。
3. 全局输出：对于 DIP 开关设为 HI-Z 的所有输出，将输出能力设为 70V 或 100V。在 70V Hi-Z 模式和 Low-Z 模式下，自动加载 100 V_p 和 70 V_RMS 限幅器。在 100V Hi-Z 模式下，自动加载 100 V_RMS 限幅器。
4. 输出1：为输出1选择70/100V高阻输出(HI-Z)或4-8Ω低阻输出(Low-Z)。
5. 输出 2: 为输出 2 选择 70/100V 高阻输出 (HI-Z) 或 4-8Ω 低阻输出 (Low-Z)。
6. 输出 3: 为输出 3 选择 70/100V 高阻输出 (HI-Z) 或 4-8Ω 低阻输出 (Low-Z)。
7. 输出 4: 为输出 4 选择 70/100V 高阻输出 (HI-Z) 或 4-8Ω 低阻输出 (Low-Z)。
8. I-Share 1 和 2: 通过合并输出 1 和 2 的电流来提供 2 倍通道功率。
9. I-Share 3 和 4: 通过合并输出 3 和 4 的电流来提供 2 倍通道功率。

注意：当功放关闭或处于待机模式时，将一个或两个I-Share DIP交换机设置为On，并在前四个和/或后四个接线端子上安装随附的跳线端子。然后将扬声器负载连接到功放。使用输出1和2合并时，将扬声器连接到功放的接线端子1+和1-（或2+和2-）。使用输出3和4合并时，将扬声器连接到功放的接线端子3+和3-（或4+和4-）。
⑤ 输入选择控制：通过拨盘选择是使用模拟音频输入还是 AmpLink 音频输入。默认状态为模拟 1:1。
6 AmpLink 端口：输入 - RJ-45 接口，最多从 Bose AmpLink 产品接收八个数字通道。该功放还支持环出路径，能够以菊花链方式将全部八个数字音频通道连接至八个其他的 Bose AmpLink 产品，产品之间的距离最远可达 10 米。

小心：为使 AmpLink 能够正常运作，需使用屏蔽式 EIA/TIA 568B 直线型 Cat 5 线缆或同等连接线。不支持非屏蔽式连接线。使用非屏蔽式连接线可能会导致 AmpLink 音频不能正常运作。请勿将 RJ-45 端口连接至基于以太网的网络。

⑦ 模拟输入：平衡模拟音频信号的线路电平输入。
8 更新端口：用于固作更新
9 增益/灵敏度开关：滑动开关可将全局增益/灵敏度设置为高增益（-10 dBV 灵敏度）、中等增益（4 dBu 灵敏度）或低增益（14 dBu 灵敏度）。
10 电源输入：电源线连接（IEC 60320-C14 接口）。在功放开启时拔下电源线是一种可接受的断电方法。

设置 PowerSpace 功放

1. 从功放电源处于关闭时开始，根据应用需要设置后面板开关。然后进行所有必要的电源和音频连接。
2. 按下前面板上的电源开关以开启功放。
3. 根据您正在配置的 PowerSpace 功放与扬声器，执行以下操作之一：

A. 如果所有输出均被设置为驱动 70/100V 高阻扬声器，则将每个对应的输出衰减控件旋转到 0 dB 衰减。将每个扬声器抽头设置为相应的设置。根据总体扬声器抽头设置，功放将会为每个输出提供所需的功率，最高达到额定通道功率。有关示例，请访问 PRO.BOSE.COM 参阅《PowerSpace 应用指南》。
B. 如果所有输出均被设置为驱动 4-8Ω 低阻场声器，则将每个输出衰减控件旋转到所需电平。播放包含最高普通节目源或粉红噪声输入电平的信号。确保播放的信号接近输入灵敏度，以达到最佳的噪声特性。观察所调整输出通道的输出限幅 LED 灯。如果信号电平高于扬声器的保护限值，输出限幅 LED 灯将亮起琥珀色。增加衰减，直到输出限幅 LED 不亮或仅偶尔亮起。有关示例，请访问 PRO.BOSE.COM 参阅《PowerSpace 应用指南》。

1. 每路输出均可配置为驱动高阻或低阻扬声器，因此功放支持混合安装。在这种安装中，先配置高阻通道，然后再配置低阻通道。

2. 设置功放时，注意输入信号 LED 灯是否指示发生输入削波，输出限幅 LED 灯是否指示输出限幅，以确保功放工作条件正常。必要时进行调整。

技术注意事项：

调整单个通道的输出衰减控件不影响其他通道的电平。每个通道将限制为其额定功率。如果持续功率需求一直过高，功放将持续地逐渐限制到平均 13 的功率。在 PowerSpace 功放应用中有多种调整输出功率的方法：

· 调整与功放灵敏度设置相关的输入信号电平。

- 调整功放的输出衰减控件。

· 调整任何连接的高阻扬声器的变压器抽头设置。

安放

注意：此产品不适合在室内涉水设施区域安装或使用（包括但不限于室内游泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室内溜冰场）。

注意：请勿将产品安装在可能发生冷凝的位置。

适当通风的重要提示

放置功放时，应注意以下事项：

· 确保空气能够从前到后自由对流，实现充分的通风。功放的正面、背面和两侧都有通风孔。
· 请勿盖住或堵塞功放通风孔。
· 确保机箱有防热保护，远离热风孔和暖气片等直接热源。

注意：由于本产品需要通风，切勿将本产品放在密闭空间中，比如墙洞或封闭式橱柜中。请勿让机箱温度超过最高工作温度40℃(104°F)。注意，封闭机架中的环境条件可能使得其中的温度高于房间环境的温度。如果功放过热，它会进入过热保护模式，使得所有输出都静音。

机柜安装

PowerSpace 功放经过专门设计，适合安装在标准的 48 厘米（19 英寸）机柜设备上，占据 1 个机柜单元 (RU) 的高度（4.4 厘米/1.7 英寸），从机柜前导轨算起的安装纵深需要 40.6 厘米（16.0 英寸）。使用四个带垫圈的紧固件（不提供）将功放前面板的机柜安装耳安装到设备机架的导轨上。

注意：仅使用机柜制造商建议的安装件。

注意：请勿将支架或产品放置或安装在任何热源旁边，比如火炉、暖气片、热调节装置或其他可产生热量的设备（包括功放）。

使用标准触点闭合使端口静音

根据功放配置，当静音触点短接或断开时，功放可使所有输出静音。默认状态为常开（NO），即静音接口短接可使所有输出静音。您可以使用静音 DIP 开关将静音极性切换为常闭（NC），在这种情况下，静音接口开路将使所有输出静音。

注意：从后面板静音接口将功放静音时，所有输出限幅 LED 灯都将闪烁红色。

本產品僅限由專業安裝人員安裝！本文件包含本產品採一般固定式安裝系統時的相關基本安裝資訊與安全基準，以供專業安裝人員參考。在審試進行安裝以前，請先向讀本文件與所有的安全警告。

1. 閱覽這些指

2. 保留这些指示。

3. 注意所有警告。

4. 遵守所有指示。

5.請勿在水道使用此裝管。

1. 只能用乾布清潔。

7.请勿堵塞任何通风口。请按照制造商的指示安装。

1. 請勿在熱源附近安裝，如暖氣片、熱調節裝言、火爐或可發熱的其他設備（包括擴大機）。

2. 請勿讓插頭或接地類串插頭的安全作用失效。插芯插頭有兩個刀片，一個比另一個瓦。接地類型插頭有兩個刀片和第二接地尖頭。專刀片或第二尖頭旨在保議您的安全。如果提供的插頭不適合您的插座，請諮詢正導人員以更換過時的插座。

3. 防止珠踏或按摩电源线，尤其是插頭、電源插率以及設備上的出口位置。

4. 只能使用製造商指定的附件配件。

5. 只能考虑制造商指定或搭配本装置销售的准串、支架、二脚架、排架或工作台。 如果使用推串，见在移動推串/装音時應格外小心，以避免因停倒而造成傷害。

1. 在雷雨天氣時或者若長時間不使用，請按下裝置插頭。

2. 任何维修中宜均指向合格的人员諮詢。如果本装置有任何损坏，均需進行維修，例如干源線或插頭受損，液體跌入或物體落入装置內，本装置受雨淋或受潮，無法正常運作或摔花。

安全符號

產品所標示的符號表示下列意義：

產品上若有此約號，表示本指南中提供了重要的操作和維護指示。

此符號表示產品外殼內存在未絕緣的危險電壓，可能造成觸電危險。

為避免観覧風險，請勿移除外書（或後書）。機身內部沒有任何可由使用者自行維修的零件。維修半直請向合格的人員諮詢。

警告/注意

包含可能導致窒息危險的小部件。不適合3歲以下的兒童使用。

請借在低於海波2000公尺處使用。

• 所有 Bose 產品的安裝必須遵守當地、州、聯邦和行業規範。安裝人員有責任確保提舉器和安裝系統的場誤都符合適用的法規，包括當地的建築法規和規定。安裝木產品前，請諮詢擁有司法權的當地政府機關。
• 請勿將產品安裝於可能紅露的位置。
  本產品並不適合安裝或用於室內有水設施區域（包括但不限於：室內泳池、室內戲水區、熱水浴池、桑拿、蒸氣室與室內潛冰場等）。
• 木產品不得受液體淋滲或暗滲，請勿將裝有液體的物體（例如花脂）育於木產品上或木產品附近。
• 為降低失火或電擊風險，請勿使木產品受到雨淋、液體潰滅或受潮。
  使產品遠離火源和熱源。請勿將明火火源（例如點燃的燈燭）置於本產品上或本產品附近。
• 論勿將支架或產品放置或安裝在任何熱源附近，如火燈、暖氣片、熱調節装置或可發熱的其他装置（包括擴大樓）。
• 為滿足通風需求，請勿將本產品放置在個限的空間中，比如壁腔或封閉式樹板。
• 未經授權請勿實自改裝本產品。
• 請勿將功率換流器用於本產品。
• 請勿在汽車或船舶上使用本產品。
• 將插頭插入電源插座之前，請提供接地連線，或確認電源插座具備保護性的接地連線。
• 如果是透過電源插頭或裝置耦合器切斷設備電源，那麼切斷電源的設備應當隨時可供使用。
  • 論住使用機架製造商建議的安裝五金部件。
  請勿觸摸入絕緣的接線或接線端子。本產品的音訊接線端子帶有電壓，若不慎接觸會引起不遙。

法規資訊

CAN ICES-3 (A)/NMB-3(A)

本設備符合 FCC 規則第 15 部分規定和加拿大工業部免稅照 RSS 標準。本設備的運作符合以下兩項條件：(1) 本設備不會造成有害干擾，(2) 本設備必須承受任何接收到的干擾，包括造成設備無法正常運作的干擾。

備註：本設備已經過測試，符合 FCC 規則第 15 部分有關 A 頻數位設備的各項限制。此類觀點旨在針對設備於商務環境詳作時，提供合理保護免受有害干擾。本設備產生，使用並可能輕弱無線對頻電量，如不按照手術內指示安裝和使用，可能會對無線電通訊造成有止干擾。於住宅區域中操作本設備可能造成有止干擾。在此情況下，使用者能自行負責修正此類干擾。

未經 Base Corporation 班班批准，擅自變更或修改本設備會讓使用者操作本設備的權利失效。

警告 此為 A 類產品。在家庭環境中，本產品可能會對無線電造成干擾。在此情況下，使用者應察採取適當的措施。

需使用屏蔽式缆线以维持合规性。

本产品符合 E2 干磁环境的所有 EN55103-2 抗塑规格。

首次取消退工流

P21000A: 13.7 A (230 VAC 50 Hz), 7.6 A (120 VAC 50 Hz)

P4300A/P2600A: 14.4 A (230 VAC 50 Hz), 7.6 A (120 VAC 50 Hz)

交流電源插座干擾5秒後通浪電流

P21000A. 8.2 A (230 VAC 50 Hz). 5.4 A (120 VAC 50 Hz)

P4300A/P2600A: 9.6 A (230 VAC 50 Hz), 6.1 A (120 VAC 50 Hz)

△產品符合所有適用的歐盟指令要求。符合聲明全文或於：www.Bose.com/compliance

本產品符合所有適用的 2016 電磁相容性法規和所有其他適用的英國法規。您可以從以下位置找到完整的符合聲明：www.Bose.com/compliance

比符號表示本產品不得以家庭廢棄物方式去棄，而應將其送到合適的收集設備進行回收。妥善處理及回收有助於保護天然資源、人類健康和環境。如欲獲得有關處理和回收本產品的更多資訊，請聯絡當地政府機關，廢棄物處理服務或您購買本產品的商家。

台灣 BSMI 限用物質含有情況標示

製造日期：序號第八位數代表製造年份：「7」代表2007或2017。

中國進口商：Bose 重了（上海）有限公司，上海市閑行區通戲路2337號豐樹商業城若楼D第6層（郵編201100）

台灣進口商，Bose 台灣分公司，台灣 104 台北市民生東路三段 10 載 9 樓 AI 室。

毛话费：[phone]

Bose 和 PowerSpace 是 Bose Corporation 的商標。

Bose Corporation 總部：1-877-230-5639

©2022 Bose Corporation。未經事先書面許可，不得複製、修改、散佈或以其他方式使用本資料的任何部分。

保固資訊

此产品享有有限保固。

如需保固詳細資料，請造訪 PRO.BOSE.COM。

包装内容物

配件		P2600A P21000A P4300A
	AC 電源線 111
	Cat 5e 繰線(1公尺/3 呎)	111
	2 針腳 Euroblock 連接端子 (黑色)	1	1	1
	3 針腳 Euroblock 連接端子 (綠色)	2	2	4
	I-Share 跳線 112
	Y型端子(適用 14-16 線規)	5 5 10

技術資訊

如需其他技術資訊（包括規格、方塊圖及 AC 電流消耗統計資料），請造訪 PRO.BOSE.COM 的 PowerSpace 產品頁面。

功率等級	P2600A P21000A P4300A
擴大機功率	2 × 600 W(THD+N<0.04%,1 kHz,4-8Ω,70/100V)	2 × 1000 W(THD+N<0.04%,1 kHz,4-8Ω,70/100V)	4 × 300 W(THD+N<0.04%,1 kHz,4-8Ω,70/100V)
I-Share 模式功率	1 × 1200 W (2-4Ω,70/100V)	1 × 2000 W (2-4Ω,70/100V)	2 × 600 W (2-4Ω,70/100V)(每組聲道均可採用 I-Share 模式)
增益(低阻抗模式)	35 dB	37 dB	32 dB
增益(70V 模式)	35 dB	35 dB	35 dB
增益(100V 模式)	38 dB	38 dB	38 dB
外觀
運作溫度範圍儲存溫度範圍尺寸(高×寬×深)	100 V至264 VAC:+40 °C至0 °C+70 °C至-40 °C44 公釐×483 公釐×414 公釐(1.7吋×19.0吋×16.3吋)
淨重	6.2 公斤(13.7 磅)	6.6 公斤(14.6 磅)	6.6 公斤(14.6 磅)
裝運重量	8.2 公斤(18.1磅)	8.6 公斤(19.0磅)	8.6 公斤(19.0磅)

PowerSpace P2600A/P21000A

前面板

1 2 3 4 BOSE POWER SONAL 1 2 PowerSpace Variable Power Available P2600A

1 電源開關:	輸入/輸出待機模式。
2 電源 LED:	電源或故障狀態指示。	白燈(恆亮):電源開啟白燈(閃爍):裝置處於待機模式紅燈(恆亮):電源供應器故障紅燈(閃爍):過熱故障
3 輸入訊號 LED:	各 LED 獨立運作。	綠燈:有訊號琥珀燈:輸入訊號接近削波紅燈:輸入訊號正在削波
4 輸出限制 LED:	各 LED 獨立運作。	琥珀燈:擴大機限制輸出紅燈(皆恆亮):擴大機故障紅燈(閃爍):輸出靜音

僅限故障狀態

	電源供應器故障*	過熱故障	擴大機故障
電源LED	恆亮紅燈	閃爍紅燈	—
限制LED	—	全部恆亮紅燈	全部恆亮紅燈

*交流損耗除外

若無法解決電源供應器或擴大機的故障問題，則需要更換擴大機。

後面板

OUTPUT ATTENUATION MUTE 1 2 3 1 2 3 OUTPUT SWITCH SETTINGS OFF ON 1 2 3 CLASS-2 WRITE 2 PISO SQUARE TO NO SPEED/OUT OF NO OUTPUTING USE START CNC Load OUTPUT INPUT AMplink INT. CNS LINK CDS LINK INPUT 1 2 3 RESET 8 LOW 10 HIGH BASE COMPUTATO HIGH 100 MHz 100 MHz BOSSE

① 輸出衰減控制項：各輸出的輸出衰減控制。以順時針方向旋轉控制項，衰減會降低；以逆時針方向旋轉，衰減會增加。各個輸出的衰減器必須設為0 dB衰減，以達到額定功率。
② 靜音：常開或常關的乾接點，可將所有輸出靜音。可使用 DIP 開關來反轉靜音相位。
3 輸出接線端子：4 接線端子連接器，用於連接揚聲器。無論負載是 4 Ω、8 Ω、70V 或 100V，每個聲道可供應最多 600 瓦 (P2600A) 或 1000 瓦 (P21000A)。輸出可採用 I-Share 模式。
④ DIP 開關：可用於設定擴大機配置的一組開關。

1. Auto Standby (自動待機): 開啟 (On) 後, 擴大機 20 分鐘無輸入訊號, 即會進入低電力模式。在低電力模式下偵測到音訊訊號時, 擴大機會自動喚醒, 並於 1 秒內恢復音訊輸出。預設為 Off (關閉)。
2. Mute Polarity (靜音相位): 靜音相位可在 NO (常開) 或 NC (常關) 之間切換。預設為 NO (常開)。
3. Global Out (總體輸出): 只要 DIP 開關設為 Hi-Z (高阻抗), 即會將該輸出的輸出能力設為 70V 或 100V。在 70V 高阻抗模式及低阻抗模式中, 會自動載入 100 V p 與 70 V RMS 限制器。在 100V 高阻抗模式中, 會自動載入 100 V _RMS 限制器。
4. Output 1 (輸出 1): 針對 Output 1 (輸出 1) 選取 70/100V 高阻抗輸出 (Hi-Z) 或 4-8Ω 低阻抗輸出 (Low-Z)。
5. Output 2 (輸出 1): 針對 Output 2 (輸出 2) 選取 70/100V 高阻抗輸出 (HI-Z) 或 4-8Ω 低阻抗輸出 (Low-Z)。
6. I-Share 1 與 2：藉由結合 Outputs 1 & 2（輸出 1 與輸出 2）的電流，提供 2 倍聲道功率。當擴大機處於關閉或待機模式時，將此 DIP 開關設為 On（開啟），並於四輸出端子安裝隨附的跳線。接著，使用端子 1+ 與 1-（或 2+ 與 2-），將揚聲器負載連接至擴大機。

⑤ 輸入選取控制項：轉盤選取要使用類比或 AmpLink 音訊輸入。預設狀態是類比 1:1。
⑥ AmpLink 連接埠：Input（輸入）RJ-45 連接器，最多可接收八個 Bose AmpLink 產品數位聲道。本擴大機亦支援 Thru（直通）路徑，可將八個數位音訊聲道全部菊鍊連接至最多八個 Bose AmpLink 產品，產品間的最大距離可達 10 公尺。

注意：為使 AmpLink 正常運作，必須使用屏蔽式 EIA/TIA 568B Cat 5 繳線或同等類型的纜線。不能使用非屏蔽式纜線，且可能造成 AmpLink 的音频無法正常運作。請勿將任何一個 RJ-45 連接埠連接至乙太網路。

⑦ 類比輸入：線性位準輸入，以獲得平衡類比音訊訊號。
8 更新連接埠：可用於砌體更新。
9 增益/靈敏度開關：滑動開關，即可將總體增益/靈敏度設為高增益(-10 dBv 靈敏度)、中度增益(4 dBu 靈敏度)或低增益(14 dBu 靈敏度)。
10 電源輸入：電源線連接 (IEC 60320-C14 插座)。可於擴大機開啟時以拔除電源線的方式來關機。

PowerSpace P4300A

前面板

1 2 3 4 BOSE POWER SIGNAL IPI 2 : + PowerSpace Single Power Antenna P4300A

1 電源開關:	輸入/輸出待機模式。
2 電源 LED:	電源或故障狀態指示。	白燈(恆亮):電源開啟白燈(閃爍):裝置處於待機模式紅燈(恆亮):電源供應器故障紅燈(閃爍):過熱故障
3 輸入訊號 LED:	各 LED 獨立運作。	綠燈:有訊號琥珀燈:輸入訊號接近削波紅燈:輸入訊號正在削波
4 輸出限制 LED:	各 LED 獨立運作。	琥珀燈:擴人機限制輸出紅燈(恆亮):聲道 1 與聲道 2 擴大機 A 故障聲道 3 與聲道 4 擴大機 B 故障紅燈(全部恆亮):過熱故障紅燈(閃爍):輸出靜音

僅限故障狀態

	電源供應器故障*	過熱故障	擴大機故障
電源LED	恆亮紅燈	閃爍紅燈	—
限制LED	—	全部恆亮紅燈	聲道1與聲道2恆亮紅燈,擴大機A聲道3與聲道4恆亮紅燈,擴人機B

*交流損耗除外
若無法解決電源供應器或擴大機的故障問題，則需要更換擴大機。

後面板

OUTPUT ATTENUATION MUTE OUTPUT ANDRA INPUT 1 11 TALL Amplifier Input ± ± ± ± INPUT GAR (OFFDCOMY) FOR RED LOW (200 MHz) (250 MHz) (250 MHz) INTU Select INPUT AmpLink 1 2 CRR LINK CRR LINK 3 4 UPDATE TOO GACV - VOUTAGE 250W MAX 10

① 輸出衰減控制項：各輸出的輸出衰減控制。以順時針方向旋轉控制項，衰減會降低；以逆時針方向旋轉，衰減會增加。各個輸出的衰滅器必須設為 0 dB 衰減，以達到額定功率。
② 靜音：常開或常關的乾接點，可將所有輸出靜音。可使用 DIP 開開來反轉靜音相位。
3 輸出接線端子：8 接線端子連接器，用於連接揚聲器。無論負載是 4 Ω、8 Ω、70V 或 100V，每個管道可供應最多 300 瓦。每組輸出均可採用 I-Share 模式。
④ DIP 開關：可用於設定擴大機配置的組開關。
1. Auto Standby (自動待機): 啟啟 (On) 後, 擴大機 20 分鐘無輸入訊號, 即會進入低電力模式。在低電力模式下偵測到音訊訊號時, 擴大機會自動喚醒, 並於 1 秒內恢復音訊輸出。預設為 Off (關閉)。
2. Mute Polarity (靜音相位): 靜音相位可在 NO (常開) 和 NC (常關) 之間切換。預設為 NO (常開)。
3. Global Out (總體輸出): 只要 DIP 開關設為 HI-Z (高阻抗), 即會將該輸出的輸出能力設為 70V 或 100V。在 70V 高阻抗模式及低阻抗模式中, 會自動載入 100 V P 與 70 V RMS 限制器。在 100V 高阻抗模式中, 會自動載入 100 V _RMS 限制器。
4. Output 1 (輸出 1): 針對 Output 1 (輸出 1) 選取 70/100V 高阻抗輸出 (HI-Z) 或 4-8Ω 低阻抗輸出 (Low-Z)。
5. Output 2 (輸出 1): 鈈對 Output 2 (輸出 1) 選取 70/100V 高阻抗輸出 (HI-Z) 或 4-8Ω 低阻抗輸出 (Low-Z)。
6. Output 3 (輸出 1): 針對 Output 3 (輸出 2) 選取 70/100V 高阻抗輸出 (HI-Z) 或 4-8Ω 低阻抗輸出 (Low-Z)。
7. Output 4 (輸出 1): 針對 Output 4 (輸出 2) 選取 70/100V 高阻抗輸出 (HI-Z) 或 4-8Ω 低阻抗輸出 (Low-Z)。
8. I-Share 1 與 2: 藉由結合 Outputs 1 & 2 (輸出 1 與輸出 2) 的電流, 提供 2 倍聲道功率。
9. I-Share 3 與 4: 藉由結合 Outputs 3 & 4 (輸出 3 與輸出 4) 的電流，提供 2 倍聲道功率。
備註：當擴大機處於關閉或待機模式時，將一或兩個 I-Share DIP 開開設為 On（開啟），並於前四個及/或後四個輸出端子安裝隨附的跳線。接著，將揚聲器負載連接至擴大機。使用 1+ 與 1-（或 2+ 與 2-），將 I-Share 1 與 2 據聲器負載連接至擴大機。使用 3+ 與 3-（或 4+ 與 4-）端子，將 I-Share 3 與 4 據聲器負載連接至擴大機。
5 輸入選取控制項：轉盤選取要使用類比或 AmpLink 音訊輸入。預設狀態是類比 1:1。
6 AmpLink 連接埠：Input（輸入）RJ-45 連接器，最多可接收八個 Bose AmpLink 產品數位管道。本擴人機亦支援 Thru（直通）路徑，可將八個數位音訊管道全部菊練連接至最多八個 Bose AmpLink 產品，產品間的最大距離可達 10 公尺。
注意：為使 AmpLink 正常運作，必須使用屏蔽式 EIA/TIA 568B Cat 5 繳線或同等類型的纜線。不能使用非屏蔽式纜線，且可能造成 AmpLink 的音频無法正常運作。請勿將任何一個 RJ-45 連接埠連接至乙太網路。
⑦ 類比輸入：線性位準輸入，以獲得平衡類比音訊訊號。
8 更新連接埠：可用於韌體更新。
9 增益/靈敏度開關：滑動開關，即可將總體增益/靈敏度設為高增益（-10 dBv 震敏度）、中度增益（4 dBu 震敏度）或低增益（14 dBu 震敏度）。
10 電源輸入：電源線連接 (IEC 60320-C14 插座)。可於擴大機開啟時以拔除電源線的方式來關機。

設定 PowerSpace Amplifier 多功能功率擴大機

1. 在擴大機電源關閉的狀態下，視應用需求設定後面板的開關。然後連接所有必要的電源與音訊。
2. 按下前面板的電源開關，為擴大機開啟電源。
3. 視您要使用 PowerSpace amplifier 多功能功率擴大機設定的揚聲器而定，執行下列其中一項操作：

A. 如要全部輸出均設為驅動 70/100V 高阻抗揚聲器，請將每個對應的 Output Attenuation（輸出衰減）控制項旋轉至 0 dB 衰減。對各個揚聲器的功率抽頭做適當的設定。擴大機會根據所有揚聲器功率抽頭的設定，提供每個輸出所需的功率，最多可達額定聲道功率。請參閱 PRO.BOSE.COM 提供的 PowerSpace 應用指南，以瞭解相關範例。

B. 如全部輸出均要設為驅動 4-8Ω 低阻抗揚聲器，請旋轉每個 Output Attenuation（輸出衰減）控制項，直到達到所需位準。播放一個包含最高一般播音或粉紅噪音輸入位準的訊號。確保播放素材接近輸入靈數度，以發揮最佳訊噪特性。請觀察調整中輸出的 Output Limit（輸出限制）LED。如訊號位準高於揚聲器的保護限制，Output Limit（輸出限制）LED 會亮琥珀色燈。請調高衰減，直到Output Limit（輸出限制）LED 燈滅或僅偶爾亮燈。請參閱 PRO.BOSE.COM 提供的 PowerSpace 應用指南，以瞭解相關範例。

1. 由於每個輸出皆可設定成驅動高阻抗或低阻抗揚聲器，因此擴大機可支援混合式阻抗安裝。於此設定下，請先設定高阻抗聲道，再設定低阻抗聲道。
2. 設定擴大機時請觀察 Input Signal (輸入訊號) LED 與 Output Limit (輸出限制) LED 以分別瞭解輸入訊號削波狀況與輸出限制，進而確保擴大機運作符合適當的操作條件。如有需要請加以調整。

技術考量:

調整單一聲道的 Output Attenuation (輸出衰減) 控制項不會影響其他聲道的位準。每個聲道都會以其額定功率為限。如果持續功率的需求持續處於過高狀態，擴人機會逐漸且繼續進行限制，直到功率平均降至 ½ 為止。

PowerSpace amplifier 多功能功率擴大機可透過多種方式調整輸出功率:

• 對應擴大機靈敏度設定，調整輸入訊號位準。
  • 調整擴大機 Output Attenuation (輸出衰減) 控制項設定。
• 針對每個連接的高阻抗揚聲器，調整變壓器功率抽頭設定。

安排擺放位置

注意：本產品並不適合安裝或用於室內有水設施區域（包括但不限於：室內泳池、室內戲水區、熱水浴池、桑掌、蒸氣室與室內溜冰場等）。

注意：請勿將產品安裝於可能結露的位置。

適當通風重要提示

放置擴大機時請考量下列各要點：

• 請確保空氣可前後順暢流通。擴大機的前方、後方及兩側均設有通風口。
• 請勿遮蓋或堵塞擴大機通風口。
• 請確保機體遠離熱源或直接熱源，例如暖氣口與散熱器。

注意：為滿足通風需求，請勿將本產品放置在侷限的空間中，比如壁腔或封閉式櫛櫃。請確保機體沒有超過 40 °C (104 °F) 運作溫度上限。請留意封閉機架內的狀況，以免溫度上升超過室內環境溫度。擴大機過熱時會進入熱保護模式，並將所有輸出靜音。

機架安裝

PowerSpace amplifiers 多功能功率擴大機的設計符合標準 48 公分 (19 吋) 機架設備，安裝高度為 1 RU (機架單元) (4.4 公分/1.7 吋)，安裝深度從正面機架導軌算起需達 40.6 公分 (16.0 吋)。請使用四顆螺絲並使用墊圈 (未縮附) 將擴大機前面板機架掛耳安裝於設備機架軌道。

注意：請僅使用機架製造商建議的安裝五金部件。

注意：請勿將支架或產品放置或安裝在任何熱源附近，如火爐、暖氣片、熱調節裝置或可發熱的其他裝置（包括擴大機）。

以標準觸發接點靜音

根據擴大機配音而定，本擴大機 Mute（靜音）端子如短路或早開路狀態會讓所有輸出變成靜音。預設狀態為早開（NO），Mute（靜音）端子上的短路會使所有輸出變成靜音。您可以使用 Mute DIP（靜音 DIP）開關來將靜音相位轉成常關（NC），Mute（靜音）端子至開路狀態時會讓所有輸出變成靜音。

備註：若從後面板 Mute（靜音）端子使擴大機靜音，所有的 Output Limit（輸出限制）LED 燈將會閃爍紅燈。

- + + -
