INSTRUKCJA OBSŁUGI PowerSpace P4150+ BOSE

Instrukcja montażu....37

安装指南 42

安装指南 47

設置ガイド....52

1. دليل التركيب

Należy zapoznać się ze wszystkimi zaleceniami dotyczącymi bezpieczeństwa oraz instrukcjami użytkowania i zachować je.

Instalację niniejszego produktu może przeprowadzić wyłącznie specjalista! Niniejszy dokument na na celu dostarczenie profesjonalnym instalatorom podstawowych wskarówok dotyczących instalacji i bezpieczeństwa tego produktu w typowych, stałych instalacjiach. Przed przystąpieniem do instalacji należy zapoznać się z niniejszym dokumentem i wszystkimi ostrzezeniami dotyczącymi bezpieczeństwa.

1. Nalezy przeczytać instrukcje.

2. Należy zachować instrukcje.

3. Należy stosować się do wszystkich ostrzeżeni.

4. Nakeży postecować zgodnie z instrukciam

5. Nie należy korzystać z tego urządzenia w pobliżu woży.

6. Urządzenie należy czysić wyłącznie przy lżydu suchej siereczki

7. Nie wolno biotować obworów wentylacyjnych. Urządzenie należy zansłałować zgodnie z zaleceniami producenta.

8. Nie wolno instalować urządzenia w pobliżu źródeł ciepła, takich jak kaloryfery, przewody kominowe, picce lub inne urządzenia (na przykład wzmacniacze) wydzielające ciepło.

9. Nie wolno usuwać bola que wyżcze polaryzacyjnej anti bola uziemające. Wtyczka polaryzająca na dwa bolec, z których jeden jest szerszy. Wtyczka uziemająca jest wyposażona w dwa bolec zasilające i trzed bolec uziemienia. Szerszy bolec zasilający lub trzed bolec uziemienia pełni funkcje zabezpieczającą. Jeśli wtyczka dostarczone wraz z urządzeniem nie pasuje do gniazda zasilające, należy skontałowo się z elektrykiem w celu wymiany przestarzałego gniazda.

10. Należy chronić przovód zasilający przed uszkodzoniem lub deformacja, zwłaszcza wtyczki, gniazda i złącza zainstaowane w urządzeniach.

II. Nalczy korzystać wyłącznie z dodatków i akcesoriów zalecamych przez producenta.

1. Należy używać wyłącznie vôzka, stojaka, statywu, uchwytu lub wspornika określonego przez producenta albo dostarczonego z urządzeniem. Jeżeli używany jest vôzek, należy zachować ostrożność podczas przenoszenia zestawu vôzek/urządzenie, aby uniknąć zranenia w przypadku przechynienia urządzenia.

2. Urządzenie należy odłączyć od sieci zasiłającej podczas burzy z wyładowaniami atmosferycznymi lub wówczas, gdy nie jest używane przez dłuższy czas.

14 Wykoranie wszystkich prac serwisowych należy zlecic wykwalifikowanemu personelovi. Naprawa w servisie jest wymagana w przypadku jakiegokolwiek uszkiorzenia urządzenia, np. uszkiorzenia przewodu zasilającego lub wibrzki, przedstania się do vinotra płynu lub przedmiotów, wystawienia urządzenia na działnie dzeszu lub wilgoci, a także nieprawickowego działania albo ususzczenia urządzenia.

Symbole bezpieczeństwa

Te symbole na produkcie oznaczają:

Ten symbol umieszczony na produkcie oznacza, że w podręczniku znajdują się ważne instrukcje dotyczące obsługi i konserwacji.

Ten symbol umieszczony na produkcie oznacza, że w obudowie produktu znajdują się niezolowane podzespoły pod wysokim napięciem, które mogą stwarzać ryzyka porażenia prądem elektrycznym.

Aby ograniczyć ryzyko porazenia prądern, nie należy zdejnować pokrywy (ani tylinej ściany) urządzenia. Produkt nie zawiera części, których wymianę może przeprowadzić użytkownik. Urządzenie powinno być serwisowane przez wykwalifikowany personel.

Produkt zawiera drobne elementy, które mogą spowodować niebezpieczeństwa zadlawienia. Nie jest on odpowiedni dla dzieci w wieku ponizej 3 lat.

Urządzenia wolno używać tylko na wysokości porżej 2000 metrów

• Wszystkie produkty Bose muszą być instalowane zgodnie z przepisami lokalnymi, krajowymi, federalnymi i branżotowymi. Instalator jest zobowiązany zainstaloweć głosnikii i system montażowy zgodnie ze wszystkimi obłowiązującymi regulaminami, w tym regulaminami i przepisami obłowiązującymi w budynku. Przed instalacja produktu należy skonsualować się z odpowiednimi władzami.
• Nie wolno montować produktu w pomieszczeniach, w których może występować skraplanie pary wodnej.
• Niniejszy produkt nie jest przeznaczony do instalacji ani stosowania w pomieszczeniach mających stały kontakt z wodą (w tym min. basenach wewnętrznych, parkach wodnych, pomieszczeniach z jacuzzi, saunach, łażniach parowych i lodowiskach).
• Nie wolmo narażać urządzenia na działanie wody ani umieszczać na nim lub obok niego pojemnićw wypelnionych woda, no. wezonów.
• Aby ograniczyć ryzyko pożaru oraz porażenia prądem, należy chronić urządzenie przed deszczem i wilępcią.
• Produkt musi być umieszczony z dala od ognia i źródeł ciepła. Na urządzeniu lub w jego pobilzu nie należy umicszać źródeł ctwartego ognia, np. zapalcnych świec.
• Uchwytu ani produktu nie wolno umieszczac w pobliżu źródeł ciepła, takich jak kominki, grzejniki, kaloryfery lub inne urządzenia wytwarzające ciepło (w tym wzmacniacze).
• Z powodu wymagań dotyczących wentylacji nie należy ustawiać produktu na ograniczonej przestrzeni, na przykład we wnęce lub szalce.
• Nie woino dakonywać modyfikacji produktu bez zezwolenia.
• Nie wolno korzystać z produktu w połączeniu z falownikiem.
• Nie woło używać produktu w pojazdach ani na jednostkach pływających.
• Należy zapewnić uziemienie połączenia lub przed podłączeniem urządzenia do zasilania upewnić się, że gniazko elektrycznie wyposażono w uziemienie ochronne.
• jeżeli urządzenie jest wyłączane przez wyjęcie wyłączki przewodu zasilającego lub przedłużacza z gniazda sieczowego, należy zapewnić możliwość swobodnego korzystania z tego elementu wyposażenia.
• Należy używać wyłącznie elementów montażowych zalecanych przez producenta szafy na wzmacniacze.
• Należy unikać dotykania niezolowanych przewodów lub przyłączy przewodów. Przyłącza przewodów audio tego urządzenia są pod napięciem, które może powodować dyskomfort w razie kontaktu.

Informacje prawne

CAN ICES-3 (A)/NMB-3(A)

Urzadzenie jest zgodne z częścią 15 zasad FCC oraz kanadyjskimi standardami branżowymi RSS dotyczącymi licencji. Dzielanie jest uwarunkowane dwoma czynnikami: (1) Urządzenie nie może powodować żadnych szkociwych zakłóceń oraz (2) musi zachować odpomność na wpływ zakłóceń zewnętrznych, w tym zakłóceń, które mogą powodować wadliwe działanie.

UWAGA: Urządzenie zostało przetestowane oraz potwierdzona została jego zgodność z wymoganiami dla urządzeń cyfrowych kłasy A, wynikającymi z części 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie odpowiedniej ochrony przed zakłóceniami podczas obsługi urządzenia w otoczeniu komercyjnym. Urządzenie wytwarza oraz wykorzystuje energię promienowania o częstotliwościach radicowych i może powodować zakłócenia komunikacji radiowej, jeżeli nie jest zainstalowane i użytkowane zgodnie z zaleceniami producenta. Korzystanie z tego urządzenia na obszarze mieszkalnym może powodować zakłócenia. W takim przypadku użytkownik jest zobowiązany do usuniecia tych zakłóceń na własny koszt.

Zmiany lub modyfikacje, które nie zostały oficjalnie zatwierdzone przez firmę Bose Corporation, mogą być przyczyną anulowania autoryzacji użytkownika do korzystania z tego wyposażenia.

OSTRZEŻENIE: Jest to produkt klasy A. W warunkach domowych produkt ten może powodować zakoścenia radiowe. W takim przypadku użytkownik musi podjąć odpowiednie środki.

W celu zachowania zgodności z przepisami należy używać wyłącznie przewodów ekranowanych.

Produkt spełnia wszystkie wymogi normy EN55103-2 dotyczącej odpomości na środowiska elektromagnetyczne oznaczone jako E2.

Prad rozruchowy po włączeniu:

P21000A: 13.7 A (230 V AC 50 Hz), 7.6 A (120 V AC 50 Hz)

P4300A/P2600A: 14,4 A (230 V AC 50 Hz), 7,6 A (120 V AC 50 Hz)

Prąd rozruchowy po 5-sekundowej przerwie w zasilaniu sieciowym:

P21000A: 8,2 A (230 V AC 50 Hz), 5,4 A (120 V AC 50 Hz)

P4300A/P2600A: 9,6 A (230 V AC 50 Hz), 6,1 A (120 V AC 50 Hz)

Ten produkt jest zgodny ze wszystkimi obowiązującymi wymaganiami dyrektyw UE. Pełna treść Deklaracji zgodności jest dostępna w witrynie: www.Bose.com/compliance.

UK CA Ten produkt jest zgodny ze wszystkimi obowiązującymi wymaganiami dokumentu Electromagnetic. Compatibility Regulations 2016 oraz wszelkimi innymi przepisami obowiązującymi w Wielkiej Brytanii. Deklaracja zgodności jest dostępna w następującej witrynie internetowej: www.Bose.com/compliance

Ten symbol oznacza, że produktu nie należy wyrzucać razem z innymi odpadkami z gospodarstwa domowego. Produkt należy dostarczyć do odpowiedniego miejsca zbiorki w celu recyklingu. Właściwy sposób utylizacji i recyklingu pomaga chronić zasoby naturalne, ludziek zdrowie i środowisko naturalne. Aby uzyskać więcej informacji na temat utylizacji i recyklingu produktu, skontaktuj się z samorządem lokalnym, w zakładzie utylizacji odpadów albo w sklepie, w którym produkt został nabyty.

Data produkcji: Ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „7” oznacza rok 2007 lub 2017.

Bose and PowerSpace są znakami towarowymi firmy Bose Corporation.

Siedziba główna firmy Bose Corporation: 1-877-230-5639

© 2022 Bose Corporation. Zadnej części tego dzieła nie wolno reprodukować, modylikować, rozpowszechniać ani w inny sposób wykorzystywać bez uprzedniego uzyskania pisemnego pozwolenia.

Informacje o gwarancji

Opisywany produkt objęty jest ograniczona gwarancja.

Szczegółowe informacje na temat gwarancji można znaleźć na stronie PRO.BOSE.COM.

Zawartość opakowania

Przewód zasilający 111

Kabel kategorii 5e (1 m/3 ft) 111

2-stykowe złącze Euroblock (czarne) 111

3-stykowe złącze Euroblock (zielone) 2 2 4

Zworka I-Share 112

Widełki przyłącza (grubość 14-16) 5 5 10

Dane techniczne

Dodatkowe dane techniczne, w tym specyfikacje, schematy blokowe i statystyki poboru prądu, można znaleźć na stronie produktu PowerSpace pod adresem PRO.BOSE.COM.

Parametry zasilania P2600A		P21000A	P4300A
Moc wzmacniacza	2 × 600 W(THD+N < 0,04%, 1 kHz, 4-8 Ω,70/100 V)	2 × 1000 W(THD+N < 0,04%, 1 kHz, 4-8 Ω,70/100 V)	4 × 300 W(THD+N < 0,04%, 1 kHz, 4-8 Ω,70/100 V)
Moc w trybieI-Share	1 × 1200 W (2-4 Ω, 70/100 V)	1 × 2000 W (2-4 Ω, 70/100 V)	2 × 600 W (2-4 Ω, 70/100 V)(Każda parę kanałów można podłączyć do modułu I-Share)
Wzmocnienie (trybLow-Z)	35 dB	37 dB	32 dB
Wzmocnienie (tryb70 V)	35 dB	35 dB	35 dB
Wzmocnienie (tryb100V)	38 dB	38 dB	38 dB
Fizyczne
Zakres temperaturotoczenia(eksploatacja)	Od 100 V do 264 V AC: od +40°C do 0°C
Zakres temperaturotoczenia(przechowywanie)	od +70°C do -40°C
Wymiary(wys. x szer. x głęb.)	44 mm × 483 mm × 414 mm (1,7" × 19,0" × 16,3")
Waga netto	6,2 kg (13,7 lb)	6,6 kg (14,6 lb)	6,6 kg (14,6 lb)
Waga przesyłki	8,2 kg (18,1 lb)	8,6 kg (19,0 lb)	8,6 kg (19,0 lb)

PowerSpace P2600A/P21000A

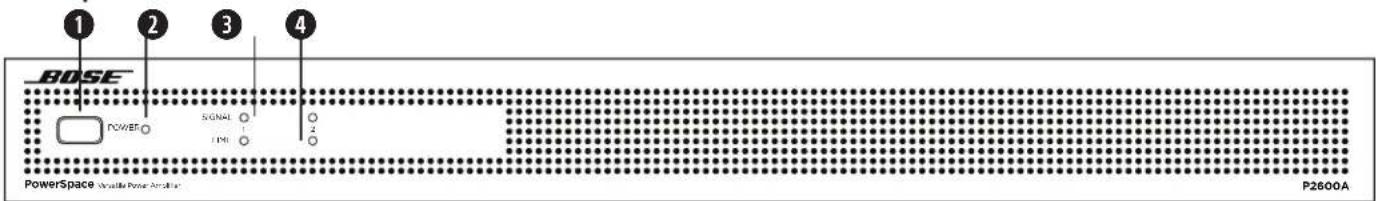

Panel przedni

1 2 3 4 BOSE POWER SIGNAL 1 2 P2600A PowerSpace Coordinate Power Array 1 2 1 1

1 Przełącznik zasilania:	Stan czuwania we/wy.
2 Wskaźnik zasilania:	Sygnalizacja stanu zasilania lub awarii.	Biały (ciągłe światło): System jest włączonyBiały (miga): Urządzenie znajduje się w trybie czuwaniaCzerwony (ciągłe światło): Awaria zasilaczaCzerwony (miga): Usterka termiczna
3 Dioda LED sygnału wejściowego:	Każda dioda LED działa niezależnie.	Zielony: Wykryto sygnałPomarańczowy: Sygnał wejściowy jest bliski przycięciaCzerwony: Sygnał wejściowy jest przycinany
4 Dioda LED limitu sygnału wyjściowego	Każda dioda LED działa niezależnie.	Pomarańczowy: Wzmacniacz ogranicza sygnał wyjściowyCzerwony (oba ze stałym światłem): Awaria wzmacniaczaCzerwony (mlga): Sygnały wyjściowe są wyciszone

Tylko usterki

	Awaria zasilacza*	Usterka termiczna	Awaria wzmac-nlacza
Wskaźnik zasilianla	Stałe czerwone światło	Miga (czer-wony)	—
Diody LED limitu	—	Czerwony (wszystkie ze stałym światłem)	Czerwony (wszystkie ze stałym światłem)

*z wyjątkiem zaniku sieci AC

Jeśli nie można naprawić awarii zasilacza lub wzmacniacza, należy go wymienić.

Tylny panel

OUTPUT ATTENUATION MUTE OUTPUT SWITCH SETTINGS OFF ON POWER/VEGETABLE ORDER OUTPUT NO. 10-2 OUTPUT 10-2 INPUT SELECT INPUT AMPLIK TNC INPUT BASE (COMPUTORY) PWR (10-500) LED (500-500) RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET RESET

1 Regulatory tłumienia sygnału wyjściowego: Elementy sterujące tłumieniem sygnału wyjściowego dla każdego wyjścia. Należy obrócić elementy sterujące zgodnie z ruchem wskazówek zegara, aby zmniejszyć tłumienie, lub przeciwnie do ruchu wskazówek zegara, aby je zwiększyć. Tłumienie musi wynosić 0 dB, aby odpowiednie wyjście osiągnęło moc znamionową.
② Wyciszenie: Otwarte lub zamknięte wejścia stykowe mogą wyciszać wszystkie wyjścia. Polaryzację można odwrócić za pomocą przełącznika DIP.
② Blok przyłączy wyjściowych: 4-stykowe złącze blokowe do dołączania głośników. Każdy kanał może dostarczać do 600 W (P2600A) i do 1000 W (P21000A) bez względu na obciążenie do 4 Ω, 8 Ω, 70 V lub 100 V. Wyjścia mogą zostać podłączone do modułu I-Share.
4 Przełączniki DIP: Zestaw przełączników używanych do konfiguracji wzmacniacza.

1. Automatyczny tryb czuwania: Po (włączeniu (On) wzmacniacz przechodzi w tryb oszczędzania energii po 20 minutach bez sygnału wejściowego. W trybie niskiego poboru mocy po wykryciu sygnału audio wzmacniacz automatycznie wybudzi się i wzmocni dźwięk w ciągu sekundy. Domyślnie urządzenie jest wyłączone (Off).
2. Polaryzacja wyciszenia: Przełączanie polaryzacji wyciszenia pomiędzy pozycjami NO (normalnie otwarty) a NC (normalnie zamknięty). NO jest pozycją domyślną.
3. Globalne wyjście: Ustawia moc wyjściową na 70 V lub 100 V dla wszystkich wyjść, dla których przełącznik DIP jest ustawiony na Hi-Z. W trybie 70 V Hi-Z i Low-Z ograniczniki 100 V, i 70 V RMS są ładowane automatycznie. W trybie Hi-Z ograniczniki 100 V RMS są ładowane automatycznie.
4. Wyjście 1: Należy wybrać wyjście 70/100V o wysokiej impedancji (Hi-Z) lub wyjście o niskiej impedancji 4-8 Ω (Low-Z) dla Wyjścia 1.
5. Wyjście 2: Należy wybrać wyjście 70/100V wysokiej impedancji (Hi-Z) lub wyjście o niskiej impedancji 4-8 Ω (Low-Z) dla Wyjścia 2.
6. I-Share 1 i 2: Dostarcza 2-kanałową moc poprzez połączenie prądu z Wyjść 1 i 2. Gdy wzmacniacz jest wyłączony lub znajduje się w trybie czuwania, należy ustawić przełącznik DIP w pozycji On (Wł.) i założyć dołączoną zworkę na cztery styki wyjściowe. Następnie należy podłączyć obciążenie głośnika do wzmacniacza za pomocą przyłączy 1+ i 1- (lub 2+ i 2-).

5 Przełącznik wyboru sygnału wejściowego: Pokrętło umożliwia wybór wejścia analogowego lub AmpLink audio. Domyślny stan to analogowy 1:1.
6 Porty AmpLink: Złącze wejścia RJ-45 odbiera do ośmiu cyfrowych kanałów z urządzenia Bose AmpLink. Wzmacniacz obsługuje także ścieżkę Thru. która umożliwia szeregowe łączenie ośmiu cyfrowych kanałów audio do ośmiu innych produktów firmy Bose AmpLink, w odległości maksymalnie 10 metrów między produktami.

PRZESTROGA: Prawidłowe działanie złącza AmpLink wymaga ekranowanego kabla prostego kat. 5 ElA/TIA 568B lub podobnego. Nieekranowany kabel nie jest obsługiwany i może powodować nieprawidłowe działanie audio AmpLink. NIE należy podłączać żadnego portu RJ-45 do sieci Ethernet.

⑦ Gniazdo analogowe: Wejście liniowe do zbalansowanych analogowych sygnałów audio.
8 Port aktualizacyjny: Służy do aktualizacji oprogramowania sprzętowego.
9 Przełącznik wzmocnienia/czułości: Należy przesunąć przełącznik, aby ustawić globalne wzmocnienie/czułość na wysokie wzmocnienie (czułość -10 dBv), średnie wzmocnienie (czułość 4 dBu) lub niskie wzmocnienie (czułość 14 dBu).
10 Wejście zasiliania: Złącze przewodu zasilającego (wejście IEC 60320-C14). Odłączenie przewodu zasilającego przy włączonym wzmacniaczu jest akceptowalną metodą wyłączania zasilania.

PowerSpace P4300A

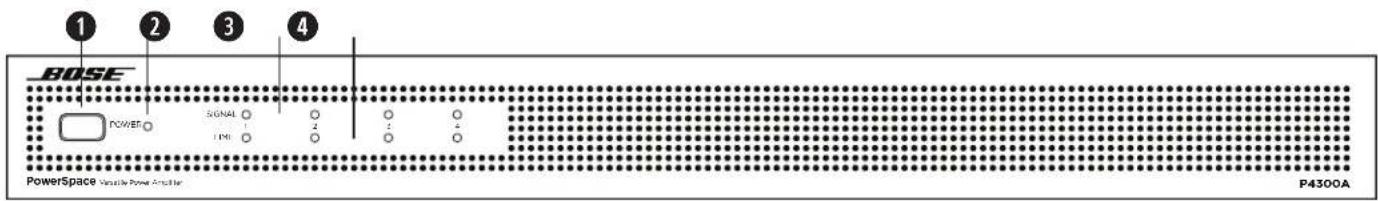

Panel przedni

1 2 3 4 BOSE POWER SIGNAL 1 2 : 2 PowerSpace Variable Power Anchor P4300A

1 Przełącznik zasilania:	Stan czuwania we/wy.
2 Wskaźnik zasilania:	Sygnalizacja stanu zasilania lub awarii.	Biały (ciągłe światło): System jest włączonyBiały (miga): Urządzenie znajduje się w trybie czuwaniaCzerwony (ciągłe światło): Awaria zasilaczaCzerwony (miga): Usterka termiczna
3 Dioda LED sygnału wejściowego:	Każda dioda LED działa niezależnie.	Zielony: Wykryto sygnałPomarańczowy: Sygnał wejściowy jest bliski przycięciaCzerwony: Sygnał wejściowy jest przycinany
4 Dioda LED limitu sygnału wyjściowego	Każda dioda LED działa niezależnie.	Pomarańczowy: Wzmacniacz ogranicza sygnał wyjściowyCzerwony (ciągłe światło): Usterka kanału 1 i kanału 2 wzmacniacza Austerka kanału 3 i kanału 4 wzmacniacza BCzerwony (wszystkie ze stałym światłem): Usterka termicznaCzerwony (miga): Sygnały wyjściowe są wyciszone

Tylko usterki

	Awaria zasila-cza*	Usterka termiczna	Awaria wzmacniacza
Wskaźnik zasilania	Stałe czerwone światło	Miga (czer-wony)	—
Diody LED limitu	—	Czerwony (wszystkie ze stałym światłem)	Kanały 1 i 2 stałe czerwone, wzmacniacz A Kanały 3 i 4 stałe czerwone, wzmacniacz B

*z wyjątkiem zaniku sieci AC

Jeśli nie można naprawić awarii zasilacza lub wzmacniacza, należy go wymienić.

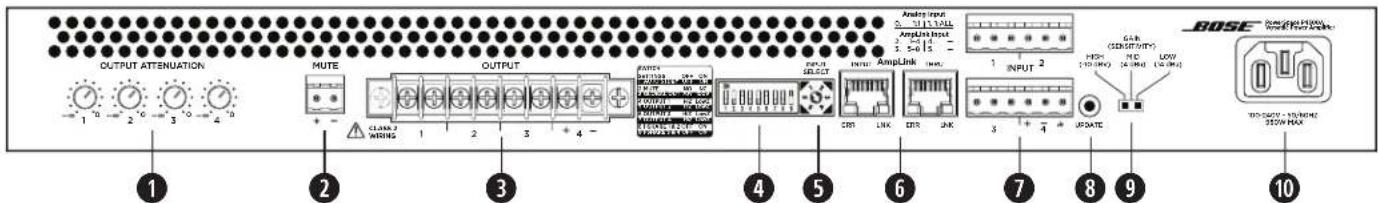

Tylny panel

OUTPUT ATTENUATION MUTE OUTPUT INPUT AMPLink 1 INPUT 2 CLASS 2 WARNING 1 2 3 + 4 - ABB 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100MHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100MHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kHz 100kW MAX

1 Regulatory tłumienia sygnału wyjściowego: Elementy sterujące tłumieniem sygnału wyjściowego dla każdego wyjścia. Należy obrócić elementy sterujące zgodnie z ruchem wskazówek zegara, aby zmniejszyć tłumienie, lub przeciwnie do ruchu wskazówek zegara, aby je zwiększyć. Tłumienie musi wynosić 0 dB, aby odpowiednie wyjście osiągneło moc znamionowa.
Wyciszenie: Otwarte lub zamknięte wejścia stykowe mogą wyciszać wszystkie wyjścia. Polaryzację można odwrócić za pomocą przełącznika DIP.
Blok przyłączy wyjściowych: 8-stykowe złącze blokowe do dołączania głośników. Każdy kanał może dostarczać do 300 W bez względu na obciążenie do 4 Ω, 8 Ω, 70 V lub 100 V. Każda para wyjść może zostać podłączona do modułu I-Share.
4 Przełączniki DIP: Zestaw przełączników używanych do konfiguracji wzmacniacza.

1. Automatyczny tryb czuwania: Po (włączeniu (On) wzmacniacz przechodzi w tryb oszczędzania energii po 20 minutach bez sygnału wejściowego. W trybie niskiego poboru mocy po wykryciu sygnału audio wzmacniacz automatycznie wybudzi się i wzmocni dźwięk w ciągu sekundy. Domyśnie urządzenie jest wyłączone (Off).
2. Polaryzacja wyciszenia: Przełączanie polaryzacji wyciszenia pomiędzy pozycjami NO (normalnie otwarty) a NC (normalnie zamknięty). NO jest pozycją domyślną.
3. Globalne wyjście: Ustawia moc wyjściową na 70 V lub 100 V dla wszystkich wyjść, dla których przełącznik DIP jest ustawiony na HI-Z. W trybie 70 V Hi-Z i Low-Z ograniczniki 100 V, i 70 V SMS są ładowane automatycznie. W trybie Hi-Z ograniczniki 100 V SMS są ładowane automatycznie.
4. Wyjście 1: Należy wybrać wyjście 70/100V o wysokiej impedancji (Hi-Z) lub wyjście o niskiej impedancji 4-8 Ω (Low-Z) dla Wyjścia 1.
5. Wyjście 2: Należy wybrać wyjście 70/100V o wysokiej impedancji (Hi-Z) lub wyjście o niskiej impedancji 4-8 Ω (Low-Z) dla Wyjścia 2.
6. Wyjście 3: Należy wybrać wyjście 70/100V wysokiej impedancji (Hi-Z) lub wyjście o niskiej impedancji 4-8 Ω (Low-Z) dla Wyjścia 3.
7. Wyjście 4: Należy wybrać wyjście 70/100V wysokiej impedancji (Hi-Z) lub wyjście o niskiej impedancji 4-8 Ω (Low-Z) dla Wyjścia 4.
8. I-Share 1 i 2: Dostarcza 2-kanałowo moc poprzez połączenie prądu z Wyjść 1 i 2.
9. I-Share 3 i 4: Dostarcza 2-kanalowo moc poprzez połączenie prądu z Wyjść 3 i 4.

Uwaga: Gdy wzmacniacz jest wyłączony lub znajduje się w trybie czuwania, należy ustawić jeden lub oba przełączniki I-Share DIP w pozycji On (Wł.) i przymocować dołączoną zworkę lub zworki na pierwszych czterech lub ostatnich czterech stykach wyjściowych. Następnie należy podłączyć obciążenia głośników do wzmacniacza. Należy podłączyć obciążenie głośnika I-Share 1 i 2 do wzmacniacza za pomocą przyłączy 1+ i 1- (lub 2+ i 2-). Należy podłączyć obciążenie głośnika I-Share 3 i 4 do wzmacniacza za pomocą przyłączy 3+ i 3- (lub 4+ i 4-).

5 Przełącznik wyboru sygnału wejściowego: Pokrętło umożliwia wybór wejścia analogowego lub AmpLink audio. Domyślny stan to analogowy 1:1.
6 Porty AmpLink: Złącze wejścia RJ-45 odbiera do ośmiu cyfrowych kanałów z urządzenia Bose AmpLink. Wzmacniacz obsługuje także ścieżkę Thru, która umożliwia szeregowe łączenie ośmiu cyfrowych kanałów audio do ośmiu innych produktów firmy Bose AmpLink, w odległości maksymalnie 10 metrów między produktami.

PRZESTROGA: Prawidłowe działanie złącza AmpLink wymaga ekranowanego kabla prostego kat. 5 EIA/TIA 568B lub podobnego. Nieekranowany kabel nie jest obsługiwany i może powodować nieprawidłowe działanie audio AmpLink. Nie należy podłączać żadnego portu RJ-45 do sieci Ethernet.

⑦ Gniazdo analogowe: Wejście liniowe do zbalansowanych analogowych sygnałów audio.
8 Port aktualizacyjny: Służy do aktualizacji oprogramowania sprzętowego.
9 Przełącznik wzmocnienia/czułości: Należy przesunąć przełącznik, aby ustawić globalne wzmocnienie/czułość na wysokie wzmocnienie (czułość -10 dBv), średnie wzmocnienie (czułość 4 dBu) lub niskie wzmocnienie (czułość 14 dBu).
10 Wejście zasilania: Złącze przewodu zasilającego (wejście IEC 60320-C14). Odłączenie przewodu zasilającego przy włączonym wzmacniaczu jest akceptowalną metodą wyłączania zasilania.

Konfiguracja wzmacniacza PowerSpace

1. Po wyłączeniu zasilania wzmacniacza należy ustawić przełączniki na panelu tylnym odpowiednio do zastosowania. Następnie należy podłączyć wymagane złącza zasilania i audio.
2. Należy nacisnąć przycisk zasilania na panelu przednim, abywłączyć wzmacniacz.
3. W zależności od rodzaju głośników konfigurowanych za pomocą wzmacniacza PowerSpace należy wykonać jedną z następujących czynności:

A. Jeśli wszystkie wyjścia są ustawione tak, aby obsługiwały głośniki o wysokiej impedancji 70/100 V, należy obrócić każdy odpowiedni element sterujący tłumieniem sygnału wyjściowego do poziomu tłumienia O dB, Należy ustawić każdy przycisk głośnika w odpowiednim położeniu. W oparciu o ustawienia wszystkich przycisków głośników wzmacniacz będzie dostarczał wymaganą moc do każdego wyjścia, aż do mocy znamionowej kanału. Przykłady można znaleźć w Przewodniku po aplikacji PowerSpace dostępnym pod adresem PRO.BOSE.COM.

B. Jeśli wszystkie wyjścia są ustawione na zasilanie głośników o niskiej impedancji 4-8 Ω, należy obrócić każdy element sterujący tłumieniem sygnału wyjściowego, aż do osiągnięcia żądanych poziomów. Należy odtworzyć sygnał zawierający najwyższy normalny program lub poziom szumu rozowego. Aby uzyskać najlepszą jakość dźwięku, należy upewnić się, że materiał ma wartość bliską czułości wejściowej. Należy obserwować diode LED limitu sygnału wyjściowego podczas regulacji wyjścia. Jeśli poziom sygnału jest wyższy niż limit ochrony głosnika, dioda LED limitu sygnału wyjściowego zaświeci się na pomarańczowo. Należy zwiększyć tłumienie, aż dioda LED limitu sygnału wyjściowego przestanie się świecić lub będzie się świecić co jakiś czas. Przykłady można znaleźć w Przewodniku po aplikacji PowerSpace dostępnym pod adresem PRO.BOSE.COM.

1. Ponieważ każde wyjście jest konfigurowane do zasilania głośników o wysokiej lub niskiej impedancji, wzmacniacz może obsługiwać instalacje o różnej impedancji. W tej konfiguracji należy najpierw skonfigurować kanały o wysokiej impedancji przed kanałami o niskiej impedancji.

2. Podczas konfigurowania wzmacniacza należy monitorować diody LED sygnału wejściowego pod kątem przycinania sygnału wejściowego i diody LED limitu sygnału wyjściowego, aby zapewnić prawidłowe działanie wzmacniacza. W razie potrzeby należy wyregulować ustawienia.

Kwestie techniczne:

Regulacja elementu sterującego tłumieniem sygnału wyjściowego pojedynczego kanału nie wpływa na poziom innych kanałów. Każdy kanał ogranicza moc do wartości znamionowej. Jeśli stałe zapotrzebowanie na moc pozostaje zbyt wysokie, wzmacniacz będzie stopniowo ograniczał moc do średnio ½ mocy.

Można dostosować moc wyjściową wzmacniacza PowerSpace na kilka sposobów:

- dostosowując poziom sygnału wejściowego do ustawienia czułości wzmacniacza,

• regulując elementy sterujące tłumieniem sygnału wyjściowego wzmacniacza,

• dostosowując ustawienia przycisków transformatora wszystkich podłączonych głośników o wysokiej impedancji.

Miejsce konfiguracji

PRZESTROGA: Niniejszy produkt nie jest przeznaczony do instalacji ani stosowania w pomieszczeniach mających stały kontakt z wodą (w tym m.in. basenach wewnętrznych, parkach wodnych, pomieszczeniach z jacuzzi, saunach, łaźniach parowych i lodowiskach).

PRZESTROGA: Nie wolno montować produktu w pomieszczeniach, w których może występować skraplanie pary wodnej.

Znaczenie właściwej wentylacji

Podczas ustawiania wzmacniacza na miejscu należy pamiętać:

- aby upewnić się, że powietrze może swobodnie krążć od przodu do tyłu w celu zapewnienia odpowiedniej wentylacji; że z przodu, z tyłu i po bokach wzmacniacza znajdują się otwory wentylacyjne;

- aby nie zakrywać ani nie blokować otworów wentylacyjnych wzmacniacza;

- aby obudowa była zabezpieczona przed wysoką temperaturą i nie była narażona na bezpośrednie działanie źródeł ciepła, takich jak systemy ogrzewania i kaloryfery.

PRZESTROGA: Z powodu wymagań dotyczących wentylacji nie należy ustawiać produktu na ograniczonej przestrzeni, na przykład we wnęce lub szafcę. Urządzenie nie może pracować w temperaturze otoczenia przekraczającej 40°C (104°F). Należy zwrócić uwagę na urządzenia umieszczone w zamkniętych przestrzeniach, ponieważ warunki tam panujące mogą być inne niż w pomieszczeniu (wyższa temperatura). Jeśli wzmacniacz stanie się zbyt gorący, przejdzie w tryb ochrony termicznej i wyciszy wszystkie wyjścia.

Montaż w szafie na wzmacniacz

Wzmacniacze PowerSpace są przystosowane do montażu w standardowej szafie 48 cm (19 cali), zajmując jedną jednostkę wysokości (RU) (4,4 cm - 1,7 cala), co wymaga głębokości montażu 40,6 cm (16,0 cala) od przedniej szyny szafy. Należy użyć czterech elementów mocujących z podkładkami (nie wchodzą w skład zestawu) do zamontowania uchwytów przednich paneli na szynach stelażowych.

PRZESTROGA: Należy używać wyłącznie elementów montażowych zalecanych przez producenta szafy na wzmacniacze.

PRZESTROGA: Uchwytu ani produktu nie wolno umieszczać w pobliżu źródeł ciepła, takich jak kominki, grzejniki, kaloryfery lub inne urządzenia wytwarzające ciepło (w tym wzmacniacze).

Wyciszenie przy standardowym zamknięciu styków

Wzmacniacz został zaprojektowany w taki sposób, aby wyciszyć wszystkie wyjścia, gdy styki wyciszenia są zwarte lub otwarte, w zależności od konfiguracji wzmacniacza. Domyślnym stanem jest Normalnie otwarte (NO), gdzie zwarcie styku wyciszenia powoduje wyciszenie wszystkich wyjść. Za pomocą przełącznika wyciszenia DIP można zmienić polaryzację wyciszenia na normalnie zamknięte (NC), gdzie otwarty obwód na złączu wyciszenia spowoduje wyciszenie wszystkich wyjść.

Uwaga: Po wyciszeniu wzmacniacza przez złącze wyciszenia na tylnym panelu wszystkie diody LED limitu sygnału wyjściowego będą migać na czerwono.

- + (5) (3) + -
