BRUKSANVISNING PowerSpace P4150+ BOSE

Les og ta vare på alle sikkerhets- og bruksinstruksjoner.

Dette produktet skal bare monteres av profesjonelle montører! Formålet med dette dokumentet er å gi profesjonelle montører grunnleggende monterings- og sikkerhetsveiledning for dette produktet i typiske fastmonteringssystemer. Les dette dokumentet og alle sikkerhetsadvarsler får du starter monteringen.

1. Les disse instruksjonene.

2. Ta vare på disse instruksjonene.

3. Ta hensyn til alle advarsler.

4. Felg alle instruksioner.

5. Ikke bruk dette apparatet i nærheten av vann.

6. Rengiar bare med en ren klut.

7. Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.

8. Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre apparater (inkludert forsterkere) som produserer varme.

9. Ikke ignorer den ekte tryggheten som polariserte støpsler og jordingsstøpsler gir. Et polarisert støpsel har to pinner der den ene er tykkere enn den andre. Et jordingsstøpsel har to pinner og en bredje jordingspinne. Den tykke pinnen eller den bredje pinnen er der av sikkerhetshensyn. Hvis det medfølgende støpselet ikke passer i stikkontakten, kontakter du en elektriker for å erstalte den foreldede stikkontakten.

10. Beskytt strømledningen fra å bli träkket på eller klemt, spesielt ved støpsler, stikkontakter og punktet hvor den går ut fra apparatet.

11. Bare bruk fester/tilbehør som er angitt av produsenten.

12. Bruk bare apparatet med vognen, stativet, braketten eller bordet som er angitt av produsenten, eller som ble solgt med apparatet. Når en vogn blir brukt, må du være forsiktig när du flytter vogn-/apparetkombinasjonen for å unngå skade på grunn av velting.

13. Koble fra apparatet under tordenvær eller när det ikke skal brukes over lengre tid.

14. Henvis alt vedlikehold til kvalifisert personell. Apparatet trenger service när det er skadet, for eksempel när ledningen eller kontakten til strømforsyningen er skadet, del er sølt væske på apparatet eller gjenstander har falt inn i del, apparatet har blitt utsatt for regn eller fuktighet, det fungerer ikke slik det skal eller det har falt i bakken.

Sikkerhetssymboler

Dette symbolet på produktet betyr at det er viktige drifts- og vedlikeholdsinstruksjoner i denne veiledningen.

Dette symbolet på produktet belyr al det er uisolert, farlig spenning på innsiden av produktkabinettel som kan utgjare fare for elektrisk stat.

Ikke ta av dekselet (eller baksiden), da dette medfører fare for elektrisk støt. Det finnes ingen deler på innsiden som brukeren kan vedlikeholde selv. Henvis vedlikehold til kvalifisert personell.

ADVARSLER/FORHOLDSREGLER

Inneholder små deler som kan utgjøre en kvelningsfare. Ikke egnet for bam under 3 år.

Må ikke brukes i høyder over 2000 meter.

• Alle Bose-produkter må monteres i henhold til bransjeforskrifter og lokale og nasjonale forskrifter. Det er montørens ansvar å sikre at monteringen av høyttalerne og monteringssystemet utføres i henhold til alle gjeklende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndighet fur du monterer dette produktet.
• Produktet må ikke monteres på steder hvor det kan oppstå kondens.
• Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).
• Ikke utsett produktet for dryppende vann eller vannsprut, og sett ikke gjenstander fylt med vann, for eksempel vaser, på eller i nærheten av produktet.
• Ikke utsett produktet for regn, væske eller fukt, da dette medfører fare for elektrisk støt.
• Hold produktet unna ild og andre varmekilder. Ikke plasser kilder til bar ild, for eksempel tente stearinlys, på eller nær produktet.
• Ikke plasser eller monter braketten eller produktet i nærheten av varmekilder, for eksempel ildsteder, radiatore, varmeapparater, owner eller andre apparater (herunder forsterkere) som produserer varme.
• Av ventilasjonshensyn må produktet ikke plasseres i et trangt rom, for eksempel et hull i veggen eller et lukket kabinett.
• Ikke foreta uautoriserte endringer på dette produktet.
• Ikke bruk en strømomformer med dette produktet.
• Må ikke brukes i kjøretøyer eller båter.
• Bruk en jordet kontakt eller sørg for at stikkontakten har en jordet kontakt før du kobler støpselet til stikkontakten.
• Hvis stopselet eller koblingen på apparatet brukes til å koble fra enheten, må frakoblingsenheten være lett tilgjengelig.
• Bare bruk festeutstyr som er anbefalt av produsenten.
• Unngå å berøre uisolerte kabler eller utganger. Spenningen på dette produktets håyttalerutganger kan gi ubehag ved berøring.

Informasjon om forskrifter

CAN ICES-3 (A)/NMB-3(A)

Denne enheten er i samsvar med del 15 av FCC-reglementet og med bransjelisensen til Canada – unntalt RSS-standard(er). Bruk av enheten er underlagt følgende to betingelser: (1) Denne enheten kan ikke skape forstymrende interferens, og (2) denne enheten må akseptere mottatt interferens, inkludert interferens som kan føre til uønsket drift.

MERKNAD: Dette utstyret er testet og funnet å være innenfor grensene for en digital klasse A-enhet, I henhold til del 15 av FCC-reglementet. Disse grensene skal gi nimelig beskyttelse mot skadelige forstyrrelser när utstyret brukes i et kommersielt miljæ. Dette utstyret genererer, bruker og kan utstråle radiofrekvensenergi, og hvis det ikke monteres og brukes i samsvar med bruksanvisningen, kan det forårsake skadelige forstyrrelser på radiokommunikasjon. Bruk av dette utstyret i et boligområde vil sannsynligvis forårsake skadelige forstyrrelser i islike tifeller vil brukeren bli pålagt å utbodire forstyrrelsene for egen regning. Endringer eller modifiseringer som ikke er uttrykkelig godkjent av Bose Corporation, kan føre til at brukeren mister retten bil å bruke dette utstyret.

ADVARSEL: Dette er et klasse A-produkt. I et boligområde kan dette produktet forårsake radioforstyrrelser. I slike tilfeller kan brukeren bli pålagt å iverksette tilstrekkelige Uitak.

Skjermede kabler er påkrevd for å være i samsvar med forskrifter.

Dette produktet oppfyller alle EN55103-2 immunitetskrav for E2 elektromagnetisk milja.

Innkoblingsstrem etter fem sekunders frakobling fra nettstrem

P21000A: 8,2 A (230 VAC 50 Hz), 5,4 A (120 VAC 50 Hz)

P4300A/P2600A: 9.6 A (230 VAC 50 Hz), 6.1 A (120 VAC 50 Hz)

Produktet overholder alle kravene i gjeldende EU-direktiver. Du finner den fullstendige samsvarserklæringen på www.Bose.com/compliance

Dette produktet er i samsvar med alle gjeldende bestemmelser om elektromagnetisk kompatibilitet for 2016 og alle andre gjeldende bestemmelser i Storbritannia. Den fullstendige samsvarserklæringen finner du på

Dette symbolet betyr at produktet ikke må kasseres som husholdningsavfall, og at det skal leveres til en passende innsamlingsanlegg for gjenvinning. Riktig håndtering og gjenvinning bidrar til å beskytte naturressurser, helse og miljo. Hvis du vil ha mer informasjon om avfallshåndtering og resirkulering av dette produktet, kontakter du de lokale myndighetene, avfallsorganisasjonen eller butikken hvor du kjøpte dette produktet.

Produksjonsdato: Det åttende tallet i serienummeret viser produksjonsåret: 7 er 2007 eller 2017.

Bose og PowerSpace er varemerker som tilhører Bose Corporation.

Hovedkontoret til Bose Corporation: 1-877-230-5639

@2022 Bose Corporation. Ingen del av dette arbeidet kan bli reproclusert, endret, distribuert eller på annen måte brukt uten skriftlig tillatelse på forhånd.

Garantiinformasjon

Dette produktet er dekket av en begrenset garanti.

Hvis du vil ha informasjon om garanti, går du til PRO.BOSE.COM.

Innhold i pakken

Tilbehør P2600A P21000A P4300A

2-pinners Euro-rekkeklemme (svart) 111

3-pinners Euro-rekkeklemme (grønn) 2 2 4

I-Share-bro 112

Kabelsko (1,3-2,1 mm² tverrsnitt)

5 5 10

Teknisk informasjon

For ytterligere teknisk informasjon, inkludert spesifikasjoner, koblingsskjemaer og data om strømtrekk, kan du gå til siden for PowerSpaceprodukter på PRO.BOSE.COM.

Effekt:	P2600A	P21000A P4300A
Forsterkereffekt	2 × 600 W(THD+N < 0,04 %, 1 kHz, 4-8 Ω, 70/100 V)	2 × 1000 W(THD+N < 0,04 %, 1 kHz, 4-8 Ω, 70/100 V)	4 × 300 W(THD+N < 0,04 %, 1 kHz, 4-8 Ω, 70/100 V)
Effekt I-Share-modus	1 × 1200 W (2-4 Ω, 70/100 V)	1 × 2000 W (2-4 Ω, 70/100 V)	2 × 600 W (2-4 Ω, 70/100 V)(Hvert kanalpar kan kombineres med I-Share)
Inngangsforsterkning(lav Z-modus)	35 dB	37 dB	32 dB
Inngangsforsterkning(70 V-modus)	35 dB	35 dB	35 dB
Inngangsforsterkning(100 V-modus)	38 dB	38 dB	38 dB
Fysisk
Temperaturområde drift	100 til 264 VAC: +40 til 0 °C
Temperaturområdeoppbevaring	+70 til -40 °C
Mål(H × B × D)	44 × 483 × 414 mm
Nettovekt 6,2 kg	6,6 kg	6,6 kg
Forsendelsesvekt	8,2 kg	8,6 kg	8,6 kg

PowerSpace P2600A/P21000A

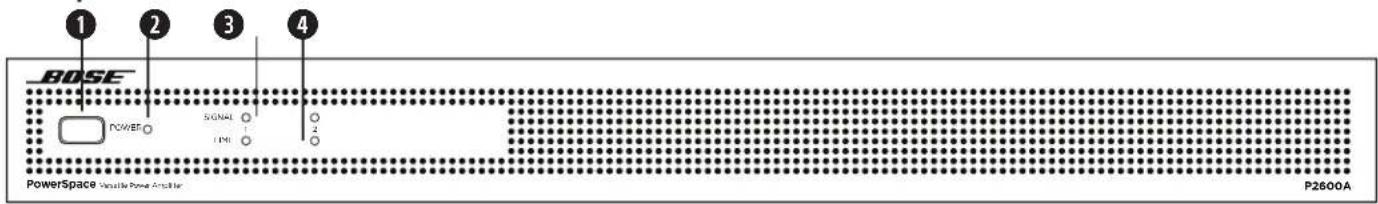

Frontpanel

BOSE POWER SIGNAL 1 1P8 2 PowerSpace Variable Power Anschlur P2600A

1 Av/På-knapp:	Inn-/utkobling av standbymodus.
2 Strømlampe:	Angir drifts- eller feiltilstand.	Hvitt (lyser): Enheten er på.Hvitt (blinker): Enheten er i standbymodus.Rødt (lyser): StrømforsyningsfeilRødt (blinker): Varmefeil
3 Lampe for inngangssignal:	Lampene er uavhengige hverandre.	Grønt: Signal er tilgjengelig.Gult: Nesten klipping på inngangssignalRødt: Klipping på inngangssignal
4 Lampe for utgangsgrense:	Lampene er uavhengige hverandre.	Gult: Forsterkeren begrenser et utgangssignal.Rødt (begge lyser): ForsterkerfeilRødt (blinker): Utgangssignalene dempes.

Kun feil

	Strømfor-syningsfeil*	Varmefeil	Forster-kerfeil
Strøm-lampe	Lyser rødt	Blinker rødt	-
Grense-lamper	-	Alle lyser rødt	Alle lyser rødt

*Med unntak av bortfall av nettstrøm

① Kontroller for utgangsattenuering: Kontroller for attenuering av hver enkelt utgang. Drei kontrollene med urviseren for å redusere attenueringen og mot urviseren for å øke attenueringen. Kontrollene må stå på O dB attenuering for at utgangene skal levere nominell effekt.
② Demping: Normalt åpne eller normalt lukkede tørre kontakter kan dempe alle utgangene. Dempepolariteten kan inverteres med en DIP-bryter.
3 Utgangsrekkeklemme: 4-pinners rekkeklemme for tilkobling av høyttalere. Hver kanal kan levere opptil 600 watt (P2600A) eller opptil 1000 watt (P21000A) uansett belastning til 4 Ω, 8 Ω, 70 V eller 100 V. Utgangene kan kombineres med I-Share.
④ DIP-brytere: En rad med brytere som brukes til å konfigurere forsterkeren.

1. Automatisk standby: Hvis aktivert (On), går forsterkeren i strømsparemodus etter 20 minutter uten inngangssignal. Hvis forsterkeren er i strømsparemodus og den registrerer et lydsignal, går den automatisk tilbake til normal driftsmodus og forsterker lyden i løpet av ett sekund. Standardstillingen er Off.
2. Dempepolaritet: Sett dempepolariten til NO (normalt åpen) eller NC (normalt lukket). NO er standardstillingen.
3. Global utgang: Setter utgangskapasiteten til 70 V eller 100 V for alle utganger som har DIP-bryteren satt til Hi-Z. I 70 V høy Z-modus og lav Z-modus, 100 V p og 70 V RMS aktiveres begrensning automatisk. I 100 V høy Z-modus 100 V _RMS aktiveres begrensning automatisk.
4. Utgang 1: Velg 70/100 V utgang med høy impedans (Hi-Z) eller 4-8 Ω utgang med lav impedans (Low-Z) for utgang 1.
5. Utgang 2: Velg 70/100 V utgang med høy impedans (HI-Z) eller 4-8 Ω utgang med lav impedans (Low-Z) for utgang 2.
6. I-Share 1 og 2: Leverer 2× kanaleffekt ved å kombinere strømmen på utgang 1 og 2. Med forsterkeren avslått eller i standbymodus setter du denne DIP-bryteren i On-stilling og fester den medfølgende I-Share-broen på tvers av de fire utgangsklemmene. Deretter kobler du høyttalerlasten til forsterkeren på klemme 1+ og 1- (eller 2+ og 2-).

⑤ Inngangsvelger: Hjulet brukes til å velge analoge innganger eller AmpLink-inngang. Standardinnstillingen er 1:1.

6 AmpLink-porter: Inngang RJ-45-kontakt som kan motta opptil åtte kanaler fra et Bose AmpLink-produkt. Det er også mulig å kjedekoble alle åtte kanalene via Thru-porten til opptil åtte andre Bose AmpLink-produkter, med maks 10 m avstand mellom produktene.

FORSIKTIG: Det kreves en skjermet, rett EIA/TIA 568B Cat 5-kabel eller tilsvarende for at AmpLink skal fungere som tilsiktet.

Uskjermet kabel støttes ikke og kan føre til feil på AmpLink-funksjonen. INGEN av RJ-45-portene må kobles til et Ethernet-basert nettverk.

⑦ Analog Inngang: Linjeinngang for balanserte analoge lydsignaler.
⑧ Oppdateringsport: Brukes til fastvareoppdatering.
9 Bryter for inngangsforsterkning/følsomhet: Brukes til å stille inn global inngangsforsterkning/følsomhet: høy (-10 dBv følsomhet), middels høy (4 dBu følsomhet) eller lav (14 dBu følsomhet).
10 Strøminngang: Kontakt for strømkabel (IEC 60320-C14-kontakt). Å trekke ut strømkabelen mens forsterkeren er på, er en akseptabel måte å slå den av på.

PowerSpace P4300A

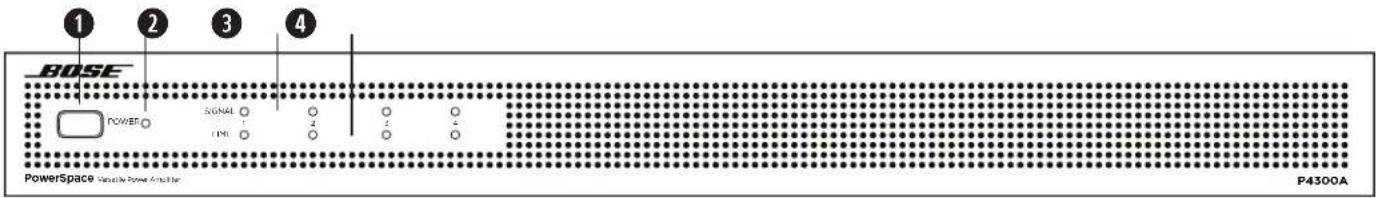

Frontpanel

1 2 3 4 BOSE POWER SIGNAL IPI 2 2 PowerSpace Variable Power Antenna P4300A

1 Av/På-knapp:	Inn-/utkobling av standbymodus.
2 Strømlampe:	Angir drifts- eller feiltilstand.	Hvitt (lyser): Enheten er på.Hvitt (blinker): Enheten er i standby modus.Rødt (lyser): StrømforsyningsfeilRødt (blinker): Varmefeil
3 Lampe for inngangssignal:	Lampene er uavhengige hverandre.	Grønt: Signal er tilgjengelig.Gult: Nesten klipping på inngangssignalRødt: Klipping på inngangssignal
4 Lampe for utgangsgrense:	Lampene er uavhengige hverandre.	Gult: Forsterkeren begrenser et utgangssignal.Rødt (lyser): Feil på kan. 1 og 2 forsterker A Feil på kan. 3 og 4 forsterker B Rødt (alle lyser): VarmefeilRødt (blinker): Utgangssignalene dempes.

Kun feil

	Strømfor-syningsfeil*	Varmefeil	Forster-kerfeil
Strøm-lampe	Lyser rødt	Blinker rødt	-
Grense-lamper	-	Alle lyser rødt	Kan. 1 og 2 lyser rødt, forster-ker A Kan. 3 og 4 lyser rødt, forster-ker B

*Med unntak av bortfall av nettstrøm Hvis ikke en strømforsynings- eller forsterkerfeil kan rettes opp, må forsterkeren skiftes ut.

Bakpanel

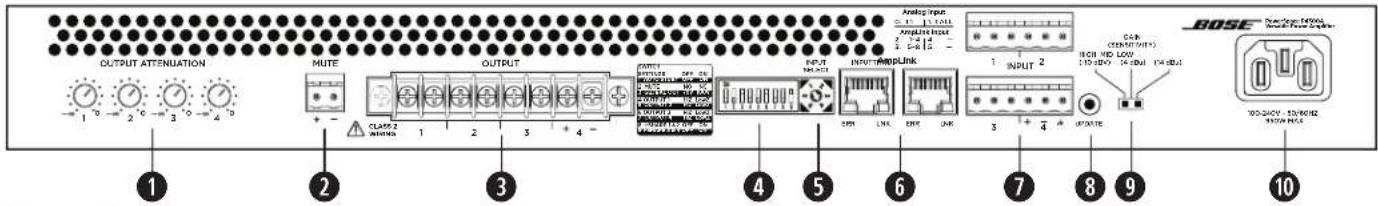

OUTPUT ATTENUATION MUTE 1 2 3 4 5 6 7 8 9 10 CLASS 2 INPUT 1 2 3 + 4 - OUTPUT INPUT INPUT/RepLink Analog Input Output Input 1 2 3 4 5 6 7 8 9 10 BASE OUTPUTS 100 MHz LOW 100 MHz 14 dB 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 MHz 100 GHz 100 GHz 100 GHz 100 GHz 100 GHz 100 GHz 100 GHz 100 GHz 100 GHz 100 GHz 100 GHz 100 GHz 100 GHz 100 GHz 100 GHz 100 GHz 100 GHz 100 GHz 100 GHz 100 GHz 100 GND

① Kontroller for utgangsattenuering: Kontroller for attenuering av hver enkelt utgang. Drei kontrollene med urviseren for å redusere attenueringen og mot urviseren for å øke attenueringen. Kontrollene må stå på 0 dB attenuering for at utgangene skal levere nominell effekt.
Demping: Normalt åpne eller normalt lukkede tørre kontakter kan dempe alle utgangene. Dempepolariteten kan inverteres med en DIP-bryter.
③ Utgangsrekkeklemme: 8-pinners rekkeklemme for tilkobling av høyttalere. Hver kanal kan levere opptil 300 watt uansett belastning til 4 Ω, 8 Ω, 70 V eller 100 V. Utgangene kan kombineres med I-Share.
4 DIP-brytere: En rad med brytere som brukes til å konfigurere forsterkeren.

1. Automatisk standby: Hvis aktivert (On), går forsterkeren i strømsparemodus etter 20 minutter uten inngangssignal. Hvis forsterkeren er i strømsparemodus og den registrerer et lydsignal, går den automatisk tilbake til normal driftsmodus og forsterker lyden i løpet av ett sekund. Standardstillingen er Off.

2. Dempepolaritet: Sett dempepolariten til NO (normalt åpen) eller NC (normalt lukket). NO er standardstillingen.

3. Global utgang: Setter utgangskapasiteten til 70 V eller 100 V for alle utganger som har DIP-bryteren satt til Hi-Z. I 70 V høy Z-modus og lav Z-modus, 100 V p og 70 V pms , aktiveres begrensning automatisk. I 100 V høy Z-modus 100 V _pms , aktiveres begrensning automatisk.

4. Utgang 1: Velg 70/100 V utgang med høy impedans (HI-Z) eller 4-8 Ω utgang med lav impedans (Low-Z) for utgang 1.

5. Utgang 2: Velg 70/100 V utgang med høy impedans (HI-Z) eller 4-8 Ω utgang med lav impedans (Low-Z) for utgang 2.

6. Utgang 3: Velg 70/100 V utgang med høy impedans (Hi-Z) eller 4-8 Ω utgang med lav impedans (Low-Z) for utgang 3.

7. Utgang 4: Velg 70/100 V utgang med høy impedans (Hi-Z) eller 4-8 Ω utgang med lav impedans (Low-Z) for utgang 4.

8. I-Share 1 og 2: Leverer 2× kanaleffekt ved å kombinere strømmen på utgang 1 og 2.

9. I-Share 3 og 4: Leverer 2× kanaleffekt ved å kombinere strømmen på utgang 3 og 4.

Merk: Med forsterkeren avslått eller i standbymodus setter du I-Share-DIP-bryterne i On-stilling og fester den/de medfølgende I-Share-broen(e) på tvers av de fire første og/eller fire siste utgangsklemmene. Deretter kobler du høyttalerlasten(e) til forsterkeren. Koble I-Share-høyttalerlast 1 og 2 til forsterkeren på klemme 1+ og 1- (eller 2+ og 2-). Koble I-Share-høyttalerlast 3 og 4 til forsterkeren på klemme 3+ og 3- (eller 4+ og 4-).

5 Inngangsvelger: Hjulet brukes til å velge analoge innganger eller AmpLink-inngang. Standardinnstillingen er 1:1.

6 AmpLink-porter: Inngang RJ-45-kontakt som kan motta opptil åtte kanaler fra et Bose AmpLink-produkt. Det er også mulig å kjedekoble alle åtte kanalene via Thru-porten til opptil åtte andre Bose AmpLink-produkter, med maks 10 m avstand mellom produktene.

FORSIKTIG: Det kreves en skjermet, rett EIA/TIA 568B Cat 5-kabel eller tilsvarende for at AmpLink skal fungere som tilsiktet. Uskjermet kabel støttes ikke og kan føre til feil på AmpLink-funksjonen. Ingen av RJ-45-portene må kobles til et Ethernet-basert nettverk.

⑦ Analog inngang: Linjeinngang for balanserte analoge lydsignaler.

8 Oppdateringsport: Brukes til fastvareoppdatering.

Bryter for inngangsforsterkning/følsomhet: Brukes til å stille inn global inngangsforsterkning/følsomhet: høy (-10 dBv følsomhet), middels høy (4 dBu følsomhet) eller lav (14 dBu følsomhet).

10 Strøminngang: Kontakt for strømkabel (IEC 60320-C14-kontakt). Å trekke ut strømkabelen mens forsterkeren er på, er en akseptabel måte å slå den av på.

Oppsett av en PowerSpace-forsterker

1. Mens forsterkeren er slått av, stiller du inn bryterne på bakpanelet slik du ønsker. Deretter kobler du til strømkabelen og alt av kilder og høyttalere.
2. Trykk på Av/På-bryteren på frontpanelet for å slå forsterkeren på.
3. Alt etter hva slags høyttalere du konfigurerer med PowerSpace-forsterkeren, gjør du et av følgende:

A. Hvis alle utgangene er stilt inn til å drive 70/100 V høyttalere med høy impedans, setter du kontrollene for utgangsattenuering til 0 dB. Sett transformatoruttaket på hver høyttaler til ønsket innstilling. Basert på transformatorinnstillingene for det samlede antallet høyttalere leverer forsterkeren ønsket effekt til hver utgang, opptil nominell effekt for hver kanal. Hvis du vil ha eksempler, kan du se brukerveiledningen for PowerSpace på PRO.BOSE.COM.

B. Hvis alle utgangene er stilt inn til å drive 4-8 Ω høyttalere med lav impedans, dreier du på kontrollene for utgangsattenuering til du har ønsket nivå. Spill materiale eller rosa støy med det høyeste normale inngangsnivået. Sørg for at materialet er så nær inngangsfølsomheten som mulig, for best mulig ytelse. Følg med på lampen for utgangsgrense for utgangen du justerer. Hvis signalnivået er høyere enn høyttalerens beskyttelsesgrense, lyser lampen for utgangsgrense gult. ∅k attenueringen til lampen for utgangsgrense ikke lyser, eventuelt bare lyser i blant. Hvis du vil ha eksempler, kan du se brukerveiledningen for PowerSpace på PRO.BOSE.COM.

1. Ettersom hver utgang kan konfigureres til å drive både høyttalere med høy og lav impedans, kan forsterkeren brukes i installasjoner med blandet impedans. I slike situasjoner må du konfigurere kanalene med høy impedans før du konfigurerer kanalene med lav impedans.
2. Når du stiller inn forsterkeren, må du følge med på lampene for inngangssignal om inngangssignalet klippes, og på lampene for utgangsgrense om utgangssignalet begrenses. Dette er nødvendig for å sikre at forsterkeren brukes under riktige driftsforhold. Juster etter behov.

Tekniske hensyn:

Justering av utgangsattenuering på én kanal berører ikke nivået på de andre kanalene. Hver kanal har nominell effekt som øvre grense. Hvis den kontinuerlige effektbelastningen er for høy, begrenser forsterkeren effekten gradvis til gjennomsnittlig 13 av kontinuerlig belastning. Du kan justere utgangseffekten på en PowerSpace-forsterker på flere måter:

• Juster inngangssignalet i forhold til følsomhetsinnstillingen på forsterkeren.
• Juster utgangsattenueringen på forsterkeren.
• Juster innstillingene for transformatoruttak på eventuelle høyttalere med høy impedans.

Plassering

FORSIKTIG: Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).

Nødvendigheten av god ventilasjon

Ha følgende i tankene når du skal plassere forsterkeren:

• Sørg for at luft kan sirkulere fritt fra fronten og bakover for tilstrekkelig ventilasjon. Det er luftehull foran, bak og på sidene på forsterkeren.
• Ikke dekk til eller blokker luftehullene på forsterkeren.
• Sørg for at kabinettet er beskyttet mot varme og holdes unna varmekilder, for eksempel varmevifter og radiatorer.

FORSIKTIG: Av ventilasjonshensyn må produktet ikke plasseres i et trangt rom, for eksempel et hull i veggen eller et lukket kabinett. Ikke la kabinettet overstige den maksimale driftstemperaturen på 40 °C. Vær oppmerksom på forhold i et lukket rack som kan gjøre temperaturen høyere enn romtemperaturen. Hvis forsterkeren blir overopphetet, går den i varmebeskyttelsesmodus og demper alle utgangene.

Rackmontering

PowerSpace-forsterkere er beregnet på montering i standard 48 cm (19 tommer) rackutstyr. Høyden på 4,4 cm tilsvarer én rackenhet (rack unit, RU). Dybden på racket må være minst 40,6 cm, regnet fra frontskinnen på racket. Bruk fire festeenheter med skiver (medfølger ikke) for å feste forsterkerens front til skinnene på utstyrssracket.

FORSIKTIG: Bare bruk festeutstyr som er anbefalt av produsenten.

FORSIKTIG: Ikke plasser eller monter braketten eller produktet i nærheten av varmekilder, for eksempel ildsteder, radiatorer, varmeapparater, ovner eller andre apparater (herunder forsterkere) som produserer varme.

Demping med standard kontaktlukking

Forsterkeren er laget for å dempe alle utganger når kontaktene for demping kortsluttes, eller når de åpnes. Dette avhenger av hvordan forsterkeren er konfigurert. Standardtilstanden er Normalt åpen (NO), der kortslutting av kontaktene for demping demper alle utgangene. Du kan bruke DIP-bryteren for demping til å invertere polariteten til Normalt lukket (NC), slik at når kontaktene for demping åpnes, dempes alle utgangene.

Merk: All lampene for utgangsgrense blinker rødt när forsterkeren dempes via kontaktene for demping på bakpanelet.

- + 15 13 + -
