用户手册 PowerShareX PSX4804D BOSE

本产品仅可由专业安装人员安装！本文档旨在为专业安装人员提供在典型的固定安装系统中安装此产品时适用的基本安装和安全指南。在安装之前，请先阅读本文档和所有安全警告。

1. 请阅读这些说明。

2. 请保留这些说明。

3. 请注意所有警告。

4. 请遵守所有说明。

5. 请勿在近水区域使用本设备。

6. 只能使用干布进行清洁。

7. 请勿求寒任何通风口。请按照制造商的说明进行安装。

8. 请勿安装在任何热源旁，例如暖气片、热调节装置、火炉或可产生热量的其他设备（包括功率放大器）。

9. 请勿仅极性插头或接地插头丧失安全保护作用。极性插头有两个插脚，其中的一个插脚较另一个宽些。接地插头有两个插脚和一个接地插脚。较宽的插脚或接地插脚起安全保护作用。如果所提供的插头不适合您的插座，请与电工联系以更换口插座。

10. 防止踩踏或挤压电源线，尤其是插头、电源插座以及设备上的出口位置。

11. 仅使用制造商指定的附件/配件。

12. 只能制造造商指定或随本设备一起销售的推车、支架、三角架、托架或工作台。如果使用推车，则应在移动推车/设备时格外小心，以免因倾倒而造成伤害。

13. 在雷雨天气或长时间不用时，请拔下本设备的插头。

14. 任何维修事宜均请向专业人员咨询。如果设备有任何损坏，均需进行维修，例如电源线或插头受损、液体溅入或物体落入设备内、设备受淋或受潮、不能正常工作或跌落。

产品上的这些符号表示以下含义：

此符号表示本指南中的重要操作和维护说明。

此符号表示产品箱体内存在未绝缘的危险电压，可能会造成触电危险。

此符号表示接地连接。

为降低电击风险，请勿打开外壳（或后盖）。内部无用户可维修的部件。如需维修，请联系合格的维修人员。

包含小部件，可能导致窒息危险。不适合3岁以下儿童使用。

本产品含有磁性材料。关于是否会影响可植入医疗设备的情况，请咨询医生。

- 所有 Bose Professional 产品的安装都必须遵守当地、州/省/市/自治区、联邦和行业规范。安装人员有主任确保扬声器和安装系统的安装都符合适用的法规，包括当地的建筑法规和规定。安装本产品前，请咨询拥有司法权的当地监管机构。

• 本产品不得受液体淋凝或晾运，不得将装有液体的物体（如花瓶等）置于本产品上或本产品附近。
• 为降低失火或电击风险，请确保本产品干燥（不会受到雨淋、不会接触液体等）口不会受潮。
  请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃的蜡烛）置于本产品上或本产品附近。

• 未经授权切勿改装本产品

• 在将插头插入电源插座之前，请提供接地连接或确保插座包含保护性的接地连接。 Dansk: Apparatets stikkprop skal isluktes en stikkontakt med jord, som giver forbindelse til stikroppens jord. Suomi: Laite on littettävä suojamaadoituskoskettimilia varustettuun pistorasiaan. Norsk: Apparatel må likopoles jordet stikkontakt. Svenska: Apparaten skal anslutas till jordat uttag.

• 如果将电源插头或设备耦合器作为断路设备，那么应确保此类断路设备可随时恢复工作状态。
• 仅使用机柜制造商建议的安装件。
• 仅使用制造商指定的附件/配件。
• 不要触摸未绝缘的接线或接线端子。本产品的音频接线端子上有电压，接触端子会导致不适。
  · 本产品仅可在室内使用。
• 请勿尝试打开设备的任何部分，以减少触电风险。内部无用户可维修的部件。请向合格的维修人员咨询维修事宜。
• 电源仅可由电厂技术人员根据设备销售地所在国家/地区的要求进行连接。
• 请勿使用电源线已磨损或损坏的功放
• 请勿在功放工作时触摸任何外露的扬声器接线，以防触电。
• 请勿将水或其他液体减入功放内部或上部。
• 木设备仅可由符合IEC364或类似规则的电气网络中的接地电源插座供电。
  · 在尝试清洁功放的任何部分之前，清先断开交流电源。
• Bose Professional 建议将功放与额定电流为 16A 的插座、C 或 D 曲线和 10kA 分段断路器连接。
• 输出端子存在危险：此类端子需由受过培训的人使用现成的导线进行接线。
• 将交流电源插头正确地安装到功放进口。为功放供电之前，请确认使用了正确的额定电压。
• 为设备通电之前，请小心地锁定输出端子。
  ·确认您的电源连接能够满足设备的额定功率。
• 请勿将任何明火置于功放上，如点燃的蜡烛。
• 测试信号可能会导致扬声器受损。
• 必须根据安装说明将木设备牢固地固定到墙上，以免造成伤害。
• 本设备的最高安装高度为2米。
• 对于因接地不当或未接地而导致的人员受伤，物品或数据损坏，制造商概不负责。
  · 用户必须核实这些基本安全要求，如有疑虑，请务必联系合格人员进行准确的检查。

产品额定值

输入电压 频率 电流或功率

PSX1204D: 100-240 V 50/60 Hz 600 W

PSX2404D 100-240 V 50/60 Hz 600 W

PSX4804D 100-240 V 50/60 Hz 1100 W

规范信息

CAN ICES-3 (A)/NMB-3(A)

木设备符合FCC规则的第15部分。木设备在操作时必须满足以下两个条件：(1) 木设备不会造成有害干扰；(2) 木设备必须承受任何接收到的干扰，包括可能造成设备异常工作的干扰。

注意：本设备已经过测试，符合FCC规则第15部分有关A类数字设备的各项限制。这些限制旨在提供合理的保护，防止设备在商业环境中运行时产生有击干扰。本设备会产生，使用并程制时须能量，如果不按照说明手册安装和使用，则可能会对无线电通讯造成有击干扰。在居民区操作本设备可能会导致有击干扰。这种情况下，用户需要自行出资进行扰民。

未经 Bose Professional 明确批准，擅自改装本设备会使用户操作本设备的权利失效。

警告：本产品属于A类产品。在家用环境中，本产品可能导致无线电干扰，因此用户可能需要采取足够的措施。

本产品符合针对E2电磁环境的所有EN55103-2抗扰要求。

CE 本产品符合所有适用的欧盟指令要求。您可以从以下网址找到完整的合规声明: www.Bose.com/compliance

本产品符合2016年所有适用的电磁兼容性法规和所有其他适用的艾国法规。您可以从以下网址找到完整的合规声明 www.Bose.com/compliance

此标志表示本产品不得作为生活垃圾弃弃，必须送至相关回收部门回收处理。正确处理和回收有助于保护自然资源、人类健康和环境。想了解更多有关本产品的处理和回收信息，请与当地民政部门、废弃物处理服务机构或出售本产品的商店联系。

中国危险物质限用表

有毒或有害物质或元素名称及成分
	有毒或有害物质和元素
零件名称	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(CR(VI))	多溴化联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板	X0	0	0		0	0
金属零件	X0	0	0		0	0
塑料零件	00	0	0		0	0
扬声器	X0	0	0		0	0
线缆	X0	0	0		0	0
此表格符合SJ/T 11364条款。0:表示此零件中所有同类物质包含的有毒或有害物质低于GB/T 26572中的限定要求。
X:表示此零件使用的同类物质中至少有一种包含的有毒或有害物质高于GB/T 26572中的限定要求。

台湾 BSMI 限用物质含有情况标示

生产日期：序列号中第八位数字表示生产年份；“2”表示2012年或2022年。

中国进口商：博士视听系统（上海）有限公司，上海市闵行区古岱路2337号D座6层，201100

中国台湾进口商：Bose 台湾分公司，台湾 104 台北市民生东路三段 10 号 9 楼 AI。

电话：-886-2-2514 7676

Bose 是 Bose Corporation 的商标。

ControlSpace 和 PowerMatch 是 Transom Post OpCo LLC 的商标。

Dante ^® 是 Audinate Pty Ltd 的注册商标。

Bose Corporation, Framingham, MA 01701, U.S.A. 1-877-230-5639

©2023 Transom Post OpCo LLC. 未经事先书面许可，不得复制、修改、分发或以其他方式使用本指南的任何部分。

质保信息

本产品享有有限质保。

有关质保详细信息，请访问 BoseProfessional.com/Warranty。

包装清单

交流电源线 × 1 × 1 × 1 × 3

4针Euroblock接口

8针Euroblock接口

12针Euroblock接口

技术信息

如需了解包括规格、电路图和交流电流消耗统计数据的其他技术信息，请访问 BoseProfessional.com 的 PowerShareX 产品页面。

	PSX1204D: PSX240	4D PSX4804D
功放功率	0 04 × 3W 0 04 × 6W	0 04 × 12W
运行温度范围	0 °C 至 35 °C
存储湿度	10% 至 85% 的湿度
尺寸(高×宽×深)	44.5 毫米 × 483.0 毫米 × 358.0 毫米 (1.75 英寸 × 19.02 英寸 × 14.09 英寸)
净重	7.0 千克 (15.4 磅)

ControlSpace Designer

在配置 PowerShareX 功放之前，请从 BoseProfessional.com 下载最新版本的 ControlSpace Designer。

正确完成网络的所有连接和设置之后，ControlSpace Designer 便可自动识别网络上的 PowerShareX 功放。

将 PowerShareX 连接至 ControlSpace 网络。启动功放，然后打开 ControlSpace Designer，发现、更新和配置功放。

有关使用 ControlSpace Designer 来配置、控制和监控功放或由 Bose Professional 网络电子产品组成的系统的完整详细信息，请参阅 ControlSpace Designer 帮助系统。

放置

放置功放时，应注意以下事项：

• 确保空气能够从前到后自由对流，实现充分的通风。功放的正面、背面和两侧都有通风孔。
• 请勿盖住或堵塞功放通风孔。
• 确保机箱有防热保护，远离热风孔和暖气片等直接热源。
• 将前支架和后支架都固定到机架上。
• 将交流电源接口连接至断路器。
• 将功放安装在远离 EMF 发射设备的位置。
• 避免将功放放置在靠近热源的位置。

机架安装

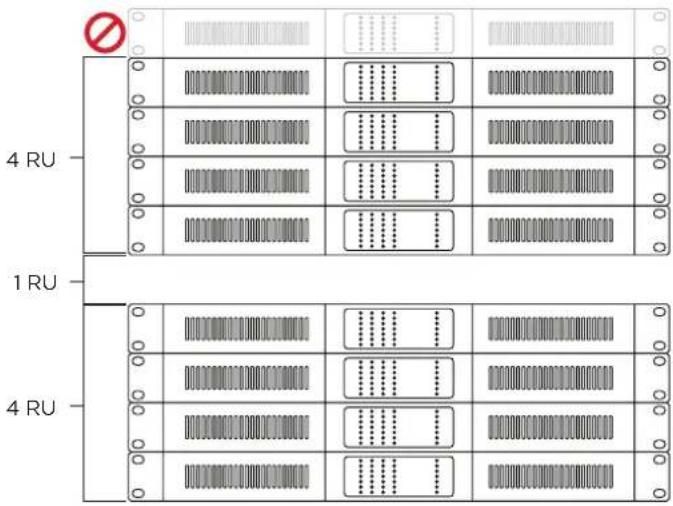

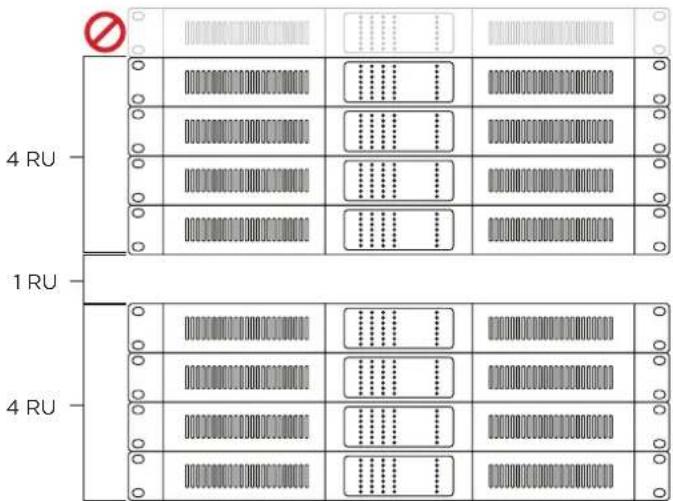

警告：在每组四个功放之间留出 1 RU 空间，以保证足够的气流。

注意：由于本产品需要通风，切勿将本产品放在密闭空间中，比如墙洞或封闭式橱柜中。请勿让机箱温度超过最高工作温度35℃(95°F)。注意，封闭机架中的环境条件可能使得其中的温度高于房间环境的温度。如果功放过热，它会进入过热保护模式，使得所有输出都静音。

4 RU 1 RU 4 RU

PowerSpaceX 功放经过专门设计，适合安装在标准的 48 厘米（19 英寸）机柜设备上，占据 1 个机柜单元 (RU) 的高度（4.4 厘米/1.7 英寸），从机柜前导轨算起的安装纵深需要 35.8 厘米（14.0 英寸）。

使用四个带垫圈的紧固件（不提供）将功放前面板机架的凸耳安装到设备机架的导轨上。

冷却

• 通风口不得被任何物体阻挡，并且功放前后通风口前面至少要保持 50 ~mm 的净空间。
• PowerShareX 功放采用强制空气冷却系统来保持恒定的工作温度。空气从前面板进入，从功放背面排出。
• 冷却系统的特点是配有变速直流风扇，该风扇由装在散热器上的多个传感器控制。这样能确保风扇噪音和内部灰尘积聚处于最低水平。
• 在出现过热（极少发生）的情况下，感测电路会关闭所有通道，直至功放冷却到安全工作温度。无需用户干预即可自动恢复正常工作。

PowerShareX PSX1204D/PSX2404D/PSX4804D

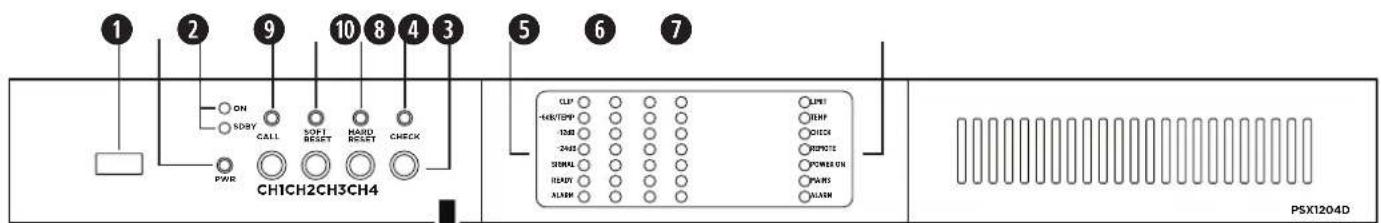

前面板（已卸下盖板）

1 2 9 10 8 4 3 ON SDBY CALL SOFI RESET HARD RESET CHECK PWR CH1CH2CH3CH4 5 6 7 CLP -4KB/TEPP 10Ω 24Ω 35WAL 124V ALAM LPG1 LEHP CHECK REMOTE POWER ON PWR5 ALAM PSX1204D

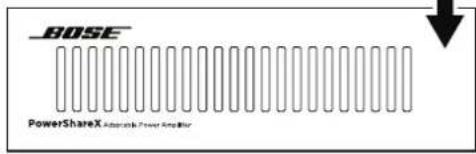

_BOSE PowerShareX Automatic Power Amplifier

注：先卸下左侧面板和通风口滤清器，便可接触到前面板。前面板由磁铁固定。

⑨ 通道状态 LED: 通道 1、2、3 和 4 的状态 LED 信号电平指示。请查看下表以了解详细信息。

LED名称	指示	灯颜色和状态2	信号电平指示	其他指示
CLIP 检色		1	用户限幅器	道限幅器
-6dB/TEMP		黄色常亮	-6 dB	过热警告,过热保护启用
-6dB/TEMP		黄色稳定闪烁	-6 dB	待机
-12dB		绿色	-12 dB	—
-24dB		绿色	-24 dB	—
SIGNAL		绿色常亮	-60 dB	有信号
SIGNAL		绿色闪烁	-60 dB	通道静音
READY		绿色常亮 —	通道准备成就
READY		绿色闪烁 —		功效处于自动相机状态
ALARM		稳定的红色	—	通道故障

① 检修端口：仅供维修使用。
② 电源键：长按 3 秒钟，可在系统开机和待机模式间切换。如需要，可通过 GPI/远程控制（远程控制开/关）修改工作条件。

③ 工作模式 LED: LED 亮起绿灯，指示功放目前处于开机还是待机模式。

LED	指示灯颜色和状态	指示
开启	熄灭	功放关闭
开启	绿色带亮	功放开启
SDBY(待机)	熄灭	功放开启
SDBY(待机)	橙色带亮	功放处于待机模式
SDBY(待机)	橙色闪烁	功放处于自动待机模式
SDBY(待机)	“计数器”闪烁(闪烁模式)	错误代码:请联系 Bose Professional 技术支持

④ 回呼按钮：保留以备将来使用。
5 软复位按钮：将网络参数重置为默认设置 (DHCP)。长按 3 秒钟。
6 硬复位按钮：重启功放。设置和扬声器 EQ/预设不受影响。可在无法访问后背板时重启设备，长按 3 秒钟。
注：同时按住Soft Reset（软重置）和Hard Reset（硬重置）按钮三秒钟，可将功放重置为出厂设置(DHCP)。并且会删除扬声器EQ/预设并重置所有经过调整的设置。
⑦ 自检按钮：仅供维修使用。
8 通道衰减控制：适用于各通道输出电平的衰减控件，这将影响模拟输入、Dante输入及粉红噪声发生器。顺时针旋转硬盘将减少衰减，逆时针旋转将增加衰减。此外，还可使用ControlSpace Designer调整输出中平。
注：泉减控件与远程控制电平 (Remote Level) 连接端子声联，用于限制输出音量，此操作不受远程调整的影响。

10 系统状态 LED：系统状态指示灯，请查看下表以了解详细信息。

LED名称	指示灯颜色和状态2	指示
LIMIT		自动电能保护启用
LIMIT		自动电能保护正在限制功率消耗
TEMP		过热警告;过热保护启用
CHECK		系统正在进行自检
CHECK		自检完成
CHECK		自检不可用
REMOTE		保留以备将来使用
REMOTE		—
POWER ON		系统准备就绪
POWER ON		系统关闭
MAINS		交流电源中压在工作范围内
MAINS		欠压
MAINS		过压/欠压警告
MAINS		过压
MAINS		电源保险丝熔断
ALARM		PSU故障或严重故障

注意：
1. 未指示信号前波。在线时，可根据通道限幅指示在 ControlSpace Designer 中查看通道限幅器活动。

1. 系统状态和通道状态 LED 的计时模式:

指示灯	时间	行为
脉冲闪烁	100 ms 亮起400 ms 熔灭
稳定闪烁	100 ms 亮起900 ms 熔火
快速闪烁	100 ms 亮起100 ms 熔灭
闪烁	500 ms 亮起500 ms 熔灭

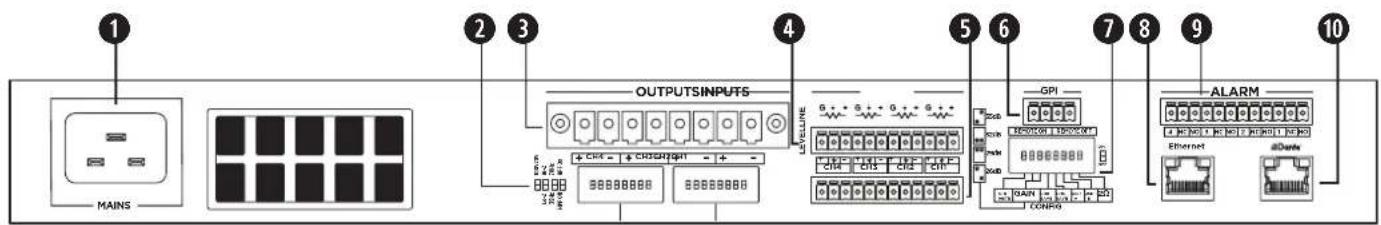

后面板

1 2 3 OUTPUTSINPUTS LEVELLINE GPI ALARM Enernet allDent MAINS + CORE - + COLDING COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS COMPOS

① 电源输入：电源线连接。在功放开启时拔下电源线是一种可接受的断电方法。

2 输出配置 DIP 开关：使用各通道的这四个开关可完成低阻抗（定阻）和高阻抗（定上）输出的混合配置。

70V/100V：在70伏和100伏之间切换通道输出操作。

Lo-Z/Hi-Z: 在低阻抗（定阻）和高阻抗（定压）之间切换通道输出阻抗。

35Hz/70Hz：切换高通滤波器频率（介于35 Hz和70 Hz之间）。

HPF Off/HPF On: 激活或停用通道输出的高通滤波器。如果软件带通，高通滤波器未接合。

建议使用70伏/100伏输出。

3 输出接口：用于扬声器连接的八端子连接器。各通道均可提供高达300瓦(PSX1204D)。

4 远程控制电平接口：各通道的电平均可通过远程电平控制器（线性10kΩ电位器）远程调节，但是电位器需与该通道的输入电平接口相连。连接至通道1，并将CHI MSTR DIP切换为开启状态，以便用一个控制器控制所有四个通道。或者将电位器的电阻可变引脚并联到多个通道，同时控制两个或三个通道的远程电平调整（请参见示例图，其中的电位器同时控制看通道1-3）。远程电平控件与通道衰减控件串联。

注：ControlCenter CC-1、CC-2 和 CC-3 与 PowerShareX 功放不兼容。

5 线路输入接口：平衡模拟音频信号的线路电平输入。

6 GPI/远程控制接口：远程开关控制。使对端子对触点之间的压差作出反应：5VDC和24VDC之间的电压差触发控制。远程控制关闭可用于将功放静音。端子的作用因功放实际状态不同而异

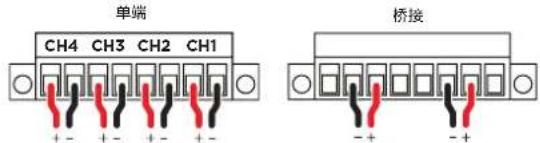

单端 CH4 CH3 CH2 CH1 + - + - + - 桥接 - + - +

远程控制电平

触点电压

当前状态	更改	结果状态	远程控制开	远程控制关
功放处于待机状态	V≥5伏仅适用于远程控制开状态	功放退出待机状态:ON(开机):绿灯常亮	Vdiff≥5伏	Vdiff<3伏
功放处于开机状态	V≥5V仅适用于远程控制关状态	功放进入待机状态:SDBY(待机):橙灯常亮-6dB/TEMP:盲灯匀速闪烁	Vdiff<3伏	Vdiff≥5伏
功放处于其中一种状态	V≥5V同时适用于远程控制开和远程控制关状态	功放退出待机状态:ON(开机):绿灯常亮:如果功放已经开启,不会发生任何更改	Vdiff>5伏	Vdiff>5伏
	V<3V同时适用于远程控制开和远程控制关状态	不会发生任何更改	Vdiff<3伏	Vdiff<3伏

(Or Master)

CH4 CH3 CH2 CH1

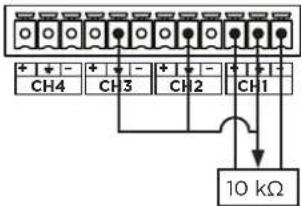

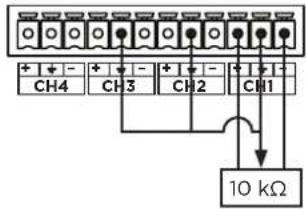

远程控制电平接口

CH4 CH3 CH2 CH1 10 kΩ

输入

CH4 CH3 CH2 CH1 + - + - + - + -

警告：任何超过28VDC的电压都可能损坏输入电路。

⑦ 系统配置 DIP 开关：DIP 开关用于控制整体系统输出和性能。

输入增益选择				CH1 Master	BRK Save	NRG Save	2Ω
26 dB	29 dB	32 dB	35 dB

CH1 MSTR: 当 CH1 MSTR 开关关闭时，远程控制电平电位器对各通道单独起作用。当 CH1 MSTR 开关打开时，通道 1 的远程控制电平电位器充当主电平，控制所有四个通道的容量。

增益：按照功放背面的配置图将全局输入增益灵敏度设置为35dB、32dB、29dB或26dB。此功能设计用于匹配输入信号

的电压。PowerShareX 功放的增益灵敏度默认设置为 32 dB。

注意：多数情况下，此值设置为 32 dB 增进。35 dB 增进设置与 PowerMatch 8500N (36 dB) 相似。模拟增益灵敏度无法通过 ControlSpace Designer 进一步调整。数字输入灵敏度也可通过 ControlSpace Designer 进行调整。

BRK SAVE（自动电能保护）：当(1)电网无法提供足够的电流以持续驱动负载时，或(2)至少有一个连接到同一插座的功放达到线路的临界功率消耗时，请切换至开机。激活时，自动电能保护将电源的最大持续电流消耗减半，从而降低可用的输出功率。这将通过前面板上的LIMIT系统状态LED指示灯指示。这将影响功放的整体性能。

NRG SAVE（节能）：当输入信号低于定义的阈值时，可以降低电源设备的功能。开机时，各通道单独激江 Energy Save（节能）模式。如果所有通道上的信号缺失超过30分钟，则应用自动行机，关闭主PSU以进一步节省电能（可通过ControlSpace Designer选择超时时钟）。检测到信号时，立即恢复正常工作。

注意：USR A, USR B 和 USR C（仅限 PSX4804D）不可用。

2Ω: PowerShareX 功放在 4Ω 输出负载时工作最优，但 2Ω 开入允许负载低至 2Ω。切换全开机以激活工作条件，将各通道的最大输出电压限制在 85V _正常 ，从而优化极低负载下的性能。这会影响到匹配低阻抗而进行的所有输出通道设置（例如在 Lo-Z 定调配置中）。为获得理想的 2Ω 性能，请将所有通道的 Lo-Z/Hi-Z 输出配置 DIP 切换至 Lo-Z。

注意：仅限 PSX1204D 和 PSX2404D。PSX4804D 亦能处理 2Ω 负载，无需使用 DIP 开关。

8 以太网接口：RJ45 接口。通过个人计算机和 ControlSpace Designer 软件，通过以太网连接远程控制功放。

9 GPO/警报接口：各通道都配有通用输出连接：一个常开（NO）连接、一个常闭（NC）连接和一个通道编号连接，通道编号连接用作接地（1-4）。至少需要连接两个端口才能报告和检测更改（例如，3 和 NC）。当功放处于正常工作状态时，NO 点点闭合，NC 点点打开。切换这些地点以指示潜在危险故障、不安全的操作条件或任何阻止正常输出通道操作的故障，具体包括

所有通道:	无交流电源(例如系统关闭)。过热:因系统温度太高而启用热保护。功放处于待机模式。	闹铃
仅受影响的通道:	输出接线短路:扬声器或线路短路。发生短路事件的特定输出通道发出警报。

如有需要，可将多个通道的 NC/NO 连接并联。请参阅 ControlSpace Designer，了解其他警报和监控选项。

10 Dante 接口：RJ45 接口、PowerShareX 通过 Dante 接口接收来自 Dante ^® 连接的四个输入流，通过运行 Dante Controller 的计算机部署 Dante 网络。

Dante Controller 是一个软件应用程序，用于管理网络上的设备

设置 PowerShareX 功放

1. 连接所有输出和输入音频。
2. 使用 Cat 5e 类网线或网络交换机将您的计算机连接至功放的以太网接口。
3. 将 Dante 网络音频连接至功放的 Dante ^® 接口。
4. 确保所有通道衰减前面板控件完全顺时针旋转或处于所需电平。这将影响模拟、Dante与粉红噪声水平。
5. 根据您的应用所需的参数调整 Output Configuration DIP（输出配置 DIP）开关和 System Configuration DIP（系统配置 DIP）开关，由此配置您的扬声器。

A. 使用 PowerShare 设计工具（可在 BoseProfessional.com 上找到）帮助规划系统设计。
B. 如果将所有输出都设置为驱动 70V/100V 定压扬声器，确保通道衰减控件完全顺时针旋转至 0dB 衰减。将每个扬声器抽头设置为相应的设置。根据扬声器抽头总设置，功放将会自适应并为各路输出提供所需的功率。功放总功率能以任何方式在各路输出之间分配。
C. 因为每路输出均可配置为驱动定压或定阻扬声器，所以功放支持混合阻抗安装。在这种安装中，要先配置定压通道，再配置定阻通道。

1. 使用远程控制电平接口配置任何远程控件。

A. 在使用电位器进行远程控制的情况下，请将各通道衰减控件完全顺时针旋转至 OdB 衰减。这能确保各控制器均可在整个范围内衰减。要让控制器在有限范围内工作，可逆时针旋转通道衰减控件，根据需要增加衰减。

注：PowerShareX 功放上未安装接地开关或端子。装置的信号接地系统是自动的。请使用平衡输入连接，以限制嗡嗡声和或进入信号路径的干扰。

1. 将电源线连接至功放，同时连接至相应的电源。

2. 在您的计算机上启动 ControlSpace Designer 软件，根据应用需要配置各信号处理模块。有关详细信息，请参阅 ControlSpace Designer 帮助系统。默认情况下，音源配置为模拟输入，如果需要 Dante 网络音频，则必须更改为数字输入。ControlSpace Designer 可用于选择输入类型。

3. 如果功放处于待机状态，请长按 Power（电源）按钮三秒钟，以开启功放。
4. 设置功放时，密切关注 ControlSpace Designer 中各通道的限幅指示灯（功放处于联机状态）和前置功放上的系统状态 LED，了解操作状态。必要时进行调整。

技术注意事项：

在 ControlSpace Designer 中选定扬声器 EQ 时，将自动加载该扬声器的适当分频器、电压及 RMS 电压限幅器。

调整单个通道的通道衰减控件不会影响其他通道的电平。唯一的例外是功放尝试提供超过其总功率的情况。如果超过了功放总功率，功放将同时均匀地限幅所有输出，直到需求减少。如果需求仍然过高，功放将开始逐渐限制功率。

在 PowerShareX 功放应用中有多种调整输出功率的方法:

• 调整与通道灵敏度设置相关的输入信号电平。
• 在 ControlSpace Designer 中调整矩阵电平。
• 在 ControlSpace Designer 中调整输出电平。
• 调整功放的通道衰减控件。
• 使用 ControlSpace Designer 软件调整各路输出的限幅器设置。

警告：提升电压水平高于预设可能会损坏扬声器。

• 调整任何连接的定压扬声器的变压器抽头设置。
• 利用GPI/远程控制接口使模拟输出静音，将功放切换至待机状态。
  如果与 PowerMatch PM8500N 组合使用，PowerMatch 将出现 1.5 毫秒延迟，以匹配 PowerShareX 出现的延迟。
  • 要将功放设置为自动待机，请在 ControlSpace Designer 中使用 NRG Save（节能）DIP 开关并选择自动待机。

联网

PowerShareX 功放配有两个 RJ45 以太网接口：Ethernet 接口用于网络通信/控制；Dante 接口用于 Dante 传输音频。需要使用两根单独的 Cat 5e 类电缆才能同时使用两个接口。PowerShareX 功放不支持通过单根网线桥接。

IP 地址

出厂默认网络设置为 DHCP。

如果使用 DHCP 服务器，建议在开启功放之前打开并连接 DHCP 服务器，确保获得有效的 IP 地址。

建议使用静态 IP，可通过 ControlSpace Designer 配置。功放和 ControlSpace Designer 必须属于同一网段，才可被发现并通过 ControlSpace Designer 进行配置。

如果在功放启动时没有 DHCP 服务器，则应使用 169.254.0.0/16 网段中的链路本地地址配置功放。

维护与保养

清洗功放时，应注意以下事项：

• 使用干抹布清洁机箱和前面板。
• 根据功放工作环境中的灰尘量，定期清洁通风口滤清器。
  在清洁通风口滤清器时，需将前面板从功放上拉出，松开磁铁，将其拆下。使用压缩空气清除滤清器中的灰尘，或用清水清洗。再次安装滤清器前，务必使滤清器彻底干燥。

請詳閱並妥善保管所有安全與使用指示。

本產品僅限由專業安裝人員安裝！本文竹包含本產品按一段同定式安裝系統時的相關基本安裝資訊與安全準則，以供專業安裝人員參考。在當試進行安裝以前，首先閱讀本文件與所有的安全警告。

1. 閱讀這些指示。

2. 保留这些指示。

3. 注意所有警告。

4. 遵守所有指示。

5. 論勿於近水處使用本設備。

6. 只能用乾布清潔

7. 請勿堵弃任何通風口。請按照製造商的指示安裝。

8. 論勿在熱源附近安裝，如暖氣片、蒸餃節裝置、火燈或可發熱的其他設備(包括擴大機)。

9. 請勿讓插頭化或接地類型插頭的安全作用失效。插化插頭有兩個刃片，一個比另一個瓦。接地類型插頭有兩個刃片和第二接地尖頭。寬刃片或第二尖頭皆在保護您的安全。如果提供的插頭不適合您的插座，請諮詢電機人員以更換過時的插座。

10. 防止珠踏或擠壓電源線，尤其是插頭、電源插座以及設備上的出口位置。

II. 請伴使用製造商指定的附件/配件。

1. 只能使用制造商指定或搭配本装置销售的推串、支架、三脚架、框架或工作台。 如果使用推串，则在移动推串/設備时应格外小心，以避免因倾倒而造成损害。

1. 在冒雨天氣時或者若長時間不使用，請拔下設備插頭。

2. 任何维修事宜均請向合格的人員諮詢。如果本裝置有任何環境，均需進行維修，例如電源線或通頭受領；液體撥入或物體范入裝置內。本裝置受雨淋或受潮，不能正常工作或歐茫。

產品所標示的符號表示下列意義

產品若有標示此符號，表示本指南中包含重要的操作與維護指示。

產品上若有此符號，表示產品外殼內存在未絕緣的危險電壓，可能造成觸電危險。

产品標示此符號表示接地连接。

CAUTION RISK OF ELECTRICAL SHOCK DO NOT OPEN

為避免殘重風險，請勿移除外音（或後音）。機身內部不含任何可由使用者自行維修的零件。維修事宜請向合格的人員諮詢。

警告/小心

包含小零件，可能构成硬塞窄息的危险。不适合3歳以下兌車使用。

木產品含有磁性材料。諮詢學生了解此裝置是否會影響植入式醫療裝置。

- 所有 Bose Professional 產品的安裝必須遵守當地、州、墳邦和行業規範。安裝人員有責任確保揚聲容和安裝系統的裝設均符合適用的法規，包括當地的建築法規和規定。安裝本產品前，請諮詢擁有司法權的當地政府機關。

- 本產品不得受液體淋漿或項漏，請勿將裝有液體的物體(例如花瓶)置於本產品上或本產品附近。

- 為降低失火或冒擊風險，請勿使本產品遭受雨津、液體濾滲或受潮。

- 保持產品遠離火源和熱源。請勿將明火火源(例如昇燃的螺織)置於本產品上或本產品附近。

- 未經授權請勿擅自改裝本產品。

- 如果將電源插頭或裝置聯結器作為斷路裝置，則斷路裝置應保持可隨時還原工作的狀態。

- 請伴使用機架製造商建築的安裝五金部件。

- 話值使用製造商指定的附件/配件。

·請勿覆摸大絕緣的接線或接線端子。木產品的音訊接線端子帶有電壓，若不使接質會引起不迫。

· 本产品僅供室内使用。

- 為避免電擊風險，請勿試圖拆開木裝置的任何部分。機身內部不含任何可由使用者自行維修的零件。請交由合格維修人員進行維修。

·電源連接僅可由電工技術人員，遵照設備銷售所在國家的規範來進行。

- 如果電源線有離損或損壞的情況，請勿使用此擴大機。

· 為避免電擊風險，請勿於擴大機運作期間觸摸任何外露的揚聲器連接線。

·請勿將水或其他液體滲入機大機內部或表面。

- 本設備必須以接地電源插座專門供電，且使用的電力網路須符合IEC364或類似規則。

- 若要清潔搬人機的任何部分，請先拔除交流電源。

- Bose Professional 建議將擴人機連接 16 A 頻定值，C 或 D 曲線、10 kA 分段斷路器的電源插座。

• 喘山端子具有危險性：將線路連接至這些端子須由專業技術人員進行安裝，且須使用現成專線。

• 請將交流電源插頭正確連接至插入機的插座。在為插入機供電之前，請先確認所使用的電壓額定值是否正確。

· 在開啟設備電源之前，請鎖定輸出端子。

- 請確認您的電源連接可滿足設備的額定功率。

· 話勿將任何明火火源，如點燃的蠟燭置於擴大機上。

- 測試訊號可能會導致揚聲器損壞。

· 為避免造成人身傷害，請務必依照安裝指示將設備妥善固定於機架上。

·本設備的安裝高度上限為2公尺。

· 若因接地连接不当或未接地而使人员、物品或资料遭受损害，制造商怨不负责。

· 請務必確認各項基本安全要求，如有任何疑慮，則須由合格專業人員進行精準檢查。

產品額定值

输入電壓 頻率 电流或功率

PSX1204D: 100-240 V 50/60 Hz 600 W

PSX2404D 100-240 V 50/60 Hz 600 W

PSX4804D 100-240 V 50/60 Hz 1100 W

法規資訊

CAN ICES-3(A)/NMB-3(A)

木装置符合FCC規則的第15部分。木装置工作時應滿足下列兩種情形：（1）木装置不得造成有害干擾；（2）木装置必須承受任何接收到的干擾，包括可能造成装置异常工作的干擾。

備註：本設備已經過測試，符合FCC規則第15部分有關A類數位設備的各項限制。此類限制旨在針對設備於商務環境运作時，提供合理保護免受有害干擔。本設備產生，使用並可能軽距無線射頻能量，如不按照手內指不安裝和使用，可能會對無線電通訊造成有害干擔。於住宅區域中操作不設備可能造成有害干接，在此情況下，使用者應自行負責修正此類干擔。

未經 Bose Professional 明確批准，擅自變更或修改本設備會讓使用者操作本設備的權利失效。

警告：此為A類產品。在家庭環境中，本產品可能會對無線電造成十後，在此情況下，使用者應需採取適當的指標。

本产品符合E2电磁环境的所有EN55103-2抗覆規範。

CE 本產品符合所有適用的歐盟指令要求。您可以從以下位置找到完整的符合聲明 www.Bose.com/compliance

本產品符合所有適用的2016電磁相容性法規和所有其他適用的英國法規。您可以從以下位置找到完整的符合聲明：

此符號表示本產品不得以家庭廢棄物方式丟棄，而將其送到合適的收集設施進行回收。妥善處理及回收有助於保護天然資源、人類健康和環境。想了解更多有關本產品的志理和回收資訊，請與當地民政部門、廢棄物處理服務機構或售出本產品的商店連絡。

中國有害物質限制使用表

有毒或有害物質或元素的名稱及成分
	有毒或有害物質或元素
零件名稱	鉛(Pb)	汞(Hg)	綢(Cd)	六價鉻(CR(VI))	多溴化聯苯(PBB)	多溴二苯醚(PBDE)
印刷电路板	X	0	0	0	0	0
金屬零件	X	0	0	0	0	0
塑膠零件	0	0	0	0	0	0
撮影器	X	0	0	0	0	0
連接線	X	0	0	0	0	0
此表格根據SJ/T 11364條款編製。0:表示此零件中所有同類物質包含的有毒或有害物質低於GB/T 26572中的限定要求。X:表示至少一種用於此零件的同類材料中,此有毒或危險物質可於GB/T 26572中的限制規定。

台灣 BSMI 限用物質含有情況標示

製造日期：序號第八位數代表製造年份；「2」代表2012或2022。

中國進口商：博士視聽系統（上海）有限公司，上海市發行區古岱路2337號D座6层，201100

台灣進口商 Bose 台灣分公司，台灣 104 台北市民牛東路三段 10 號 9 樓 AI 室。

電話號碼：[phone]

Bose 是 Bose Corporation 的商標。

ControlSpace 和 PowerMatch 为 Transom Post OpCo LLC 的商標。

Dante ^® 是 Audinate Pty Ltd. 的註冊商標

Bose Corporation, Framingham, MA 01701, U.S.A. 1-877-230-5639

©2023 Transom Post OpCo LLC. 未經預先書面許可，不得複製、修改、發行或以其他方式使用本指南之任何部分。

保固資訊

此產品享有有限保固。

有關保回的詳細資料，請造訪 BoseProfessional.com/Warranty

包装内容物

如需其他技術資訊（包括規格、方塊圖及交流電流消耗統計資料），請造訪 BoseProfessional.com 的 PowerShareX 產品頁面。

	PSX1204D PSX2404D	PSX4804D
擴大機功率	4 x 300W 4 x 600W	4 x 1200W
運作溫度範圍	0 °C至35 °C
儲存濕度	濕度10%至85%
尺寸(高×寬×深)	44.5公釐×483.0公釐×358.0公釐(1.75吋×19.02吋×14.09吋)
淨重	7.0公斤(15.4磅)

ControlSpace Designer

在開始設定您的 PowerShareX 擴大機之前，請先前往 BoseProfessional.com 下載最新版本的 ControlSpace Designer。

如果所有網路連接與設定均正確無誤，ControlSpace Designer 應能自動識別網路中的 PowerShareX 擴大機。

將 PowerShareX 連接至 ControlSpace 網路，開啟擴大機電源，然後開啟 ControlSpace Designer 以探索、更新及設定擴大機。

如需詳細資料以瞭解如何使用 ControlSpace Designer 以設定、控制和監視擴大機或使用 Bose Professional 網路型系統電子元件建置的系統，請查閱 ControlSpace Designer 說明文件。

安排擺放位置

放置擴大機時請考呈下列各要點：

• 請確保空氣可前後順暢流通。擴大機的前方、後方及兩側均設有通風口。
• 請勿遮蓋或堵塞擴大機通風口。
• 請確保機體遠離熱源或直接熱源，例如暖氣口與散熱器。
• 將前方與後方支架固定於機架上。
• 將交流電源連接器連接至斷路器。
  • 請將本擴大機安裝於遠離 EMF 發射設備之處。
• 請避免將本擴大機放置在靠近發熱源的位置。

機架安裝

警告：請在每組四台擴大機之間保留 1 RU 的空間，以確保良好的空氣流通。

小心：為滿足通風需求，請勿將本產品放置在侷眼的空間中，比如壁腔或封閉式櫥櫃。請確保機體沒有超過 35 ℃ (95°F) 運作溫度上限。請留意封閉機架內的狀況，以免溫度上升超過室內環境溫度。擴大機過熱時會進入熱保護模式，並將所有輸出靜音。

4 RU 1 RU 4 RU

PowerSpaceX 擴人機的設計符合標準 48 公分 (19 吋) 機架設備，安裝高度為 1 機架單元 (RU) (4.4 公分/1.7 吋)，安裝深度從正面機架導軌算起需達 35.8 公分 (14 吋)。請使用四顆螺絲並使用墊圈 (未隨附) 將擴大機前面板機架掛耳安裝於設備機架軌道。

冷卻

• 通風口不得有任何物品阻擋，擴大機的前、後通風口均必須保有至少50毫米距离。
  • PowerShareX 擴大機採用強制空氣冷卻系統，來保持恆定的運作溫度。空氣會從前面板進入，並從擴大機的背面送出。
• 冷卻系統搭載變速直流風扇，並由安裝於散熱器上的感測器來控制。這可以確保盡可能減少風扇噪音及內部積塵。
• 若出現極少發生的過熱情況，感測器電路會關閉所有彈道，直到擴大機冷卻至安全的運作溫度。使用者無需採取任何動作，即可自動恢復正常運作。

PowerShareX PSX1204D/PSX2404D/PSX4804D

前面板（移除護蓋）

1 2 9 10 8 4 3 ON SDBY CALL SOFI RESET HARD RESET CHECK PWR CH1CH2CH3CH4 5 6 7 CLP -4KB/TEPP 10Ω 24Ω 300kA 10kV ALAW LPG1 LEHP CHECK REMOTE POWER ON PWR5 ALAW PSX1204D

_BOSE PowerShareX Advanced Power Amplifier

備註：卸下左面板及通氣過濾器，即可使用前面板。面板採用磁吸式固定設計。

① 維修埠：僅供維修使用。
② 電源按键：長按三秒鐘，即可在系統開機與待機模式之間切換。如有需要，可藉由GPI/遠端（遠端間政/關閉）來等更操作條件。
③ 運作模式 LED 指示燈：LED 指示燈會亮線光，以顯示擴大機處於開機或待機模式。

LED	燈光顏色與模式	指示
ON	關閉	機大機電源關閉
ON	何克綠光	機人機電源開啟
SDBY	關閉	機大機電源開啟
SDBY	何克橘光	機人機處於待機模式
SDBY	肉樂橘光	機大機處於自動待機模式
SDBY	肉樂「計數器」(肉樂模式)	錯選先佈,請聯絡 Bose Professional 技術支援關閉

4 回呼按键：预留供日後使用。
5 軟重設按鍵：可將網路參數重設為預設設定 (DHCP)。請反按三秒鐘。
6 硬重設按鍵：可重新做動機大機。各項設定及揚聲器 EQ/積設設定均不受影響。在無法使用後面板時，可用於整機。請長按三秒鐘。
注意：若要將擴大機重設為原廠設定(DHCP)，請同時長按Soft Reset（軟重設）與Hard Reset（硬重設）按鍵三秒鐘。如此便能移除揚聲器的EQI預設設定，並重設所有已調整的設定。
⑦ 自我檢查按鍵：供供維修使用。
8 聽道衰減控制項：各聲道輸出位準的衰減控制項。這會影響類比輸入、Dante 輸入及粉紅噪音產生器。以順時針方向旋轉控制項，衰減會降低，以逆時針方向旋轉，衰減會增加。此外，亦可使用 ControlSpace Designer 來調整輸出位準。

注意：衰减控制项与远端位準连接端子相互串联，以限制输出音量，而不受任何远端调整影响。

⑨ 聲道狀態 LED 指示燈：聲道 1、2、3、4 的狀態 LED 訊號指示。詳細資料請參閱下表。

LED指示燈名稱	燈光顏色與模式2	訊號指示	其他指示
CLIP極光	1	使用者限制器	聲道限制器
-6dB/TEMP	恒亮黃光	-6 dB	過熱警告,過熱保護已啟用
-6dB/TEMP	穩定閃爍黃光	-6 dB	待機
-12dB	綠光	-12 dB	—
-24dB	綠光	-24 dB	—
SIGNAL	恒亮綠光	-60 dB	有諧號
SIGNAL	閃爍綠光	-60 dB	聲道已啟音
READY	恆亮綠光 — 聲道已就結
READY	閃爍綠光 —		聽大機原於自動待機模式
ALARM	恆亮紅光 — 聲道故停

10 系統狀態 LED 指示燈：系統狀態指示燈。詳細資料請參閱下表。

LED指示燈名稱	燈光顏色與模式2	指示
LIMIT	匯衝天燈極光	斷路光節約功能已啟用
LIMIT	恆亮極光	斷路光節約功能正在限制功耗
TEMP	恆亮黃光	過熱警告:過熱保護已啟用
CHECK	恆亮極光	系統正在執行自我檢查程序
CHECK	閃牌極光	自我檢查程序已完成
CHECK	快速天燈極光	無法使用自我檢查功能
REMOTE	恆亮綠光	預留供口後使用
REMOTE	關閉	—
POWER ON	恆亮綠光	系統已成就
POWER ON	關閉	系統關閉
MAINS	恆亮綠光	交流電源電壓在運作範圍內
MAINS	關閉	電壓不足
MAINS	脈衝天燈綠光	電壓過量/電壓不足警告
MAINS	快遞天燈綠光	電壓過量
MAINS	閃牌綠光	電源保険絲已燒斷
ALARM	恆亮紅光	PSU故障或重大故障

備註：

1. 不包含訊號過載。請在連線時，透過 ControlSpace Designer 檢視聲道限制活動以了解聲道限制指示。
2. 系統狀態與聲道狀態 LED 指示燈的時間模式

燈光	時間	行為模式
脈衝閃爍	100毫秒開放400毫秒期間
穩定閃爍	100毫秒開放900毫秒期間
快速閃爍	100毫秒開放100毫秒期間
天線	500毫秒開放500毫秒期間

後面板

① 電源輸入：電源線連接。可於接人機死啟時以拔除電源線的方式來關攜。
② 輸出配置 DIP 開關：可以在各聲道使用這四個開關，調整低阻抗與高阻抗輸出負載的各種混合配置。

70V/100V：可於70伏特與100伏特之間切換調整聲道輸出操作。

Lo-Z/Hi-Z: 可於低阻抗與高阻抗之間切換調整聲道輸出阻抗。

35Hz/70Hz：將高通滤波器頻率調為35 Hz到70 Hz之間。

HPF Off/HPF On: 可以啟用或停用聲道輸出高通滤波器。若未使用軟體帶通高通，則建議用於 70V/100V 輸出。

③ 输出连接端子：可用於連接揭聲器的八端子連接器。每管道可提供最高300瓦(PSX1204D)、600瓦(PSX2404D)或1200瓦(PSX4804D)的對稱功率。
4 遠端位準連接端子：各聲道的位準可透過連接至該通道的輸入 LEVEL（位準）連接端子的遠端位準控制項（線作 10 kΩ 電位器），進行遠端調整。連接至整道 1 並將 CHI MSTR DIP 開關較為「On」（剛啟），以從单一控制點控制所有四個通道。或者，若我同時做用兩或三個通道的遠端位準調整，將將電位號的電阻可變針腳以並接至多個通道（路參見範例處，僅中的電位號控制帶道 1-3）。遠端位準控制項與聲道衰減控制項相互串繫。備註：ControlCenter CC-1、CC-2 及 CC-3 與 PowerShareX 機大機不溶容。
5 線性輸入連接端子：線性位準輸入，以獲得平衡類比音訊訊號。
⑥ GPI/遠端連接端子：控制遠端間致/關閉。兩對端子都會回應度點之間的差分電壓：5 VDC 與 24 VDC 之間的電壓差音觸發控制。遠端關閉可用來將機大極轉音。依據大機的冒険狀態而定，端子的作用會有所不同：

遠端位準

(Or Master)

CH4 CH3 CH2 CH1

遠端位準連接端子

CH4 CH3 CH2 CH1 10 kΩ

输入

CH4 CH3 CH2 CH1 + - + - + - + -

食用全接點的寧壓

目前狀態	變更	結果狀態	遠端開啟	遠端關閉
搬人機處於待機	V>5V 伴套用至遠端開啟	擴大機退出待機ON LED 指示燈恆克綠光	Vdiff >5V	Vdiff <3V
搬人機處於開機	V≥5V 伴套用至遠端關閉	擴大機進入待機SDBY LED 指示燈恆克綠光-6dB/TEMP LED 指示燈穩定閉煤黃光	Vdiff <3V	Vdiff ≥5V
擴大機處於任狀態	V>5V 同時套用至遠端開啟及遠端關閉	搬人機退出待機ON LED 指示燈恆克綠光若擴大機已常啟,則無變更	Vdiff ≥5V	Vdiff ≥5V
	V<3V 同時会用至遠端開啟及遠端關閉	無變更	Vdiff <3V	Vdiff <3V

遠端開啟/關閉

警告：任何超過28VDC的電壓都可能對輸入電路造成損壞。

⑦ 系統配置 DIP 開關：DIP 開關可用於控制整體系統的輸出與效能。

输入增益选择
26 dB	29 dB	32 dB	35 dB	CHI Master (聲語 1 主要)	BRK Save	NRG Save	2Ω

CH1 MSTR: 官 CH1 MSTR 開關切換為 OFF (閥閉) 時，遠端位準電位器會針對各個母道獨立操作。當 CH1 MSTR 開關切換為 ON (開啟) 時，通道 1 的遠端位準電位器會作為主要位準，可控制所有四個聲道的音量。

GAIN (增益): 可依照擴大機背面的配置圖，將整體輸入增益靈敏度調整為 35 dB、32 dB、29 dB 或 26 dB。此功能旨在配合輸入彈號的常壓。PowerShareX 像大機出貨時的增益靈敏度預設為 32 dB。達到完整规模的類比輸入

注意：大多數情況下，請將此設定維持在 32 dB 增益。35 dB 增益設定與 PowerMatch 8500N (36 dB) 類似。類比增益灵敏度無法透過 ControlSpace Designer 進一步調整。數位輸入灵敏度也可以透過 ControlSpace Designer 調整。

BRK SAVE (斷路器節約)：會在以下情況切按為 ON (閃鎖)：(1) 電紙無法提供足夠的電流來持續驅動負載，或 (2) 當連接至同一插座的擴大機中，至少有一台可達到線路的強界功率吸收時。在啟動之後，斷路器節約功能會將來自電源的最大持續吸放電流減半，進而降低可用輸出功率。前面板的 LIMIT 系統狀態 LED 指示燈將會顯示此情況。這將會影響擴大機的整體效能。

NRG SAVE (節能): 常輸入訊號低於所定義的閥信時, 電源供應裝置會允許減少功率消耗。常切換為 ON (開啟) 時, 節能功能會在各個聲道獨立啟動。如果所有聲道的訊號消失超過 30 分鐘, 系統將會套用自動行機功能, 並開明主要 PSU, 以進一步節能 (逾時時間可透過 ControlSpace Designer 選擇)。偵測到訊號後會立即恢復正常運作。

注意：USR A、USR B 及 USR C（僅 PSX4804D）無法使用。

2Ω: PowerShareX 機入機已對擰配 4Ω 輸出負載的使用狀況進行優化，但此 2Ω 間開可允許負載降至 2Ω。切換為 ON（簡敏）即可變動此操作條件，將有遺值的最大輸壓壓制為 85 V，以於低負載的情況下優化效能。這會影響所有配合低阻抗進行設定的輸出管道（小即使用低阻抗配置）。若要獲責任的 2Ω 效能。請按所有彈道的低阻抗高阻抗輸出配置 DIP 切換為低阻抗。

注意：僅限 PSX1204D 與 PSX2404D。PSX4804D 也能在不使用 DIP 原顯的情況下，處理 2Ω 負載。

	PSX1204D	PSX2404D	PSX4804D
8Ω、26dB增益时的输入灵敏度	2.48VRMS	3.54VRMS	4.91VRMS
8Ω、29dB增益时的输入灵敏度	1.76VRMS	2.51VRMS	3.48VRMS
8Ω、32dB增益时的输入灵敏度	1.24VRMS	1.78VRMS	2.46VRMS
8Ω、35dB增益时的输入灵敏度	0.88VRMS	1.26VRMS	1.74VRMS

8 乙太網路連接埠：RJ45 连接端子。可使用個人電腦與 ControlSpace Designer 軟體，透過乙太網路連接功能，從遠端控制擴大機。
9 GPO/警報輸入端子：各管道均有通用输出连接，一個為「常閉」(NO)、一個為「常籠」(NC)，以及一個用於接地的通道編號連接(1-4)。回報與偵測後更需要使用至少兩個連接才能進行（例如3與NC）。線大機處於正常運作狀態時，「常閉」按點會關帶，「常關」按點會開啟。這兩個按點的切換會指示可能存在的風險故障，不安全的運作狀態，或有任何可能影響輸出腎迫正常運作的故障問題，包括以下情況：

所有聲道:	無交流電源(亦即系統關機)。熱應力:系統溫度迫高,已啟用過熱保護。接入機處於待機模式。
僅限受影響的聲道:	輸出短路短路:提譜器或線路短路。系統會發送發主短路事件的特定輸出聲道的警報。

若有需要，可結合多聲道的 NC/NO 連接。請參閱 ControlSpace Designer 以瞭解其他警報及監控選項。

10 Dante 連接埠：RJ45 連接端子。PowerShareX 可透過 Dante 連接埠接收來自 Dante 連接的四個輸入串流。您可以使用執行 Dante Controller 軟體的電腦來實行 Dante 網路。Dante Controller 軟體是一款軟體應用程式，可用於管理網路中的設備。

鬧鈴

CH4 CH3 CH2 CH1 + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

設定 PowerShareX 擴大機

1. 連接所有的輸出與輸入音訊。
2. 使用 Cat 5e 連接線或網路交換機，將您的電腦連接至擴大機的乙太網路連接埠。
3. 將 Dante 網路音訊連接至擴大機的 Dante 連接埠。
4. 確保您已將所有聲道衰減前面板控制項以順時針方向轉到底或轉到所需位準。這會影響類比、Dante 和粉紅噪音位準。
5. 將輸出配置 DIP 開關及系統配置 DIP 開關調整為符合安裝需求的參數，以設定您的揚聲器。

A. 使用 PowerShare 設計工具 (可在 BoseProfessional.com 取得) 協助規劃您的系統設計。
B. 若要將輸出設為驅動 70V/100V 高阻抗揚聲器，請確保您已將聲道衰減控制項以順時針方向完全旋轉至 0 dB 衰滅。對各個揚聲器的功率抽頭做適當的設定。擴人機會根據所有揚聲器功率抽頭的總和，自動適應並提供每個輸出所需的功率。擴人機總瓦數可以用任何方式分配到所有擴大機輸出。
C. 由於每個輸出均可設定為驅動高阻抗或低阻抗揚聲器，因此擴大機可支援混合式阻抗安裝。於此設定下，請先設定高阻抗 (Hi-Z) 聲道再設定低阻抗 (Low-Z) 聲道。

1. 您可以使用遠端位準連接端子來設定任何遠端控制項。

A. 若使用單位器來進行遠端控制，請將每個聲道衰減控制項以順時針方向完全旋轉至 0 dB 衰減。這能使每個控制器皆享有完整衰減控制範圍。如果要讓控制器在有限範圍內運作，請以逆時針方向旋轉聲道衰減控制項，以視需要增加衰減。

備註：PowerShareX 擴大機沒有接地開關或端子。該裝置使用自動化訊號接地系統。為減少進入訊號路徑的嗡嗡聲及/或干擾，請使用平衡式輸入連接。

1. 將電源線連接至擴大機，並將其連接至適當的電源。
2. 在您的電腦上啟動 ControlSpace Designer，並視應用需求設定各個訊號處理區塊。詳細資料請參閱 ControlSpace Designer 說明文件。依預設，音源會設定為類比輸入，因此若希望使用 Dante 網路音訊，則必須變更為數位輸入。您可以使用 ControlSpace Designer 來選取輸入類型。
3. 如果擴大機處於待機，請長按電源按鍵三秒鐘，以開啟擴大機。
4. 在設定擴大機時，請在 ControlSpace Designer 上（當擴大機連線時），監控各聲道的限制指示燈，以及擴大機前方的系統狀態 LED 指示燈是否有運作故障的情況。如有需要請加以調整。

技術考量：

在 ControlSpace Designer 中選取揚聲器 EQ 之後，會自動載入揚聲器適用的分類、 V_Peak 與 V_RMS 限制器。

調整單一聲道的聲道衰減控制項，並不會影響其他聲道的位準。除非擴大機試圖供應超過擴大機總瓦數的功率，才會造成影響。擴大機總功率超過該值後，擴人機會同步均一限制全部輸出，直到功率需求降低為止。如果需求仍然過高，擴人機將會逐步限制功率。

PowerShareX 擴大機應用可透過多種方式調整輸出功率:

- 根據聲道的靈敏度設定，來調整輸入訊號位準。

• 在 ControlSpace Designer 中調整矩陣位準。
• 在 ControlSpace Designer 中調整輸出位準。
• 調整擴大機的聲道衰減控制項。
- 使用 ControlSpace Designer 調整每個輸出的限制器設定。

警告：將電壓增加至高於預設值可能會使揚聲器受損。

• 針對每個連接的高阻抗揚聲器，調整變壓器功率抽頭設定。
  • 透過 GPI/遠端接孔將類比輸入靜音，以將擴大機切換至待機。
  • 若搭配 PowerMatch PM8500N 使用，請增加 1.5 毫秒的延遲至 PowerMatch 以配合 PowerShareX 較長的延遲時間。
  • 若要將擴大機設為自動待機，可使用 NRG Save（節能）DIP 開關並在 ControlSpace Designer 中選擇「Auto Standby」(自動待機)。

網路功能

PowerShareX 擴大機具備兩個 RJ45 乙太網路連接埠：乙太網路連接埠可用於網路通訊/控制；而 Dante 連接埠則適用於 Dante 串流音訊。若要同時使用兩個連接埠，需要分別使用兩條 Cat 5e 連接線。PowerShareX 擴大機不支援使用單一連接線進行橋接。

IP 定址

原廠預設網路設定為 DHCP。

若使用 DHCP 伺服器，建議在開啟擴大機電源之前，先開啟 DHCP 伺服器並連接至網路，以確保取得有效的 IP 位址。

建議使用靜態 IP，並可透過 ControlSpace Designer 進行設定。擴人機與 ControlSpace Designer 必須處於同一個子網路中，才能被 ControlSpace Designer 找到並可進行設定。

擴大機在啟動時，若 DHCP 伺服器不存在，則擴大機將會使用 169.254.0.0/16 子網路中的鏈路本地位址進行設定。

維護與保養

在清潔擴大機時，請謹記以下事項：

• 請使用乾布來清潔機殼與前面板。
• 通氣風過濾器的清潔頻率須視擴大機運作環境的灰塵多寡程度來安排。
• 若要清潔通氣過濾器，請將擴大機的前面板拉開以鬆開磁鐵，即可卸下前面板。請使用壓縮空氣去除過濾器上的灰塵，或以清水洗淨。需待過濾器徹底乾燥才能重新安裝。
