用户手册 MOTOTRBO R7 MOTOROLA
在 VHF 频率范围内使用船用对讲机..... 16
特殊信道分配....16
工作频率要求....17
使用遇险和安全频率的符合性声明....19
合规性信息....19
保修与服务支持....20
电池和充电器保修....20
工艺保证....20
容量保证....20
有限保修....20
MOTOROLA SOLUTIONS 通信产品....20
I. 保修内容和期限.....20
II. 一般条款....21
III.州/省法定权利....21
IV. 如何获得保修服务....21
V. 以下内容不在保修范围之内.....21
VI.专利和软件条款....22
VII. 适用法律.....22
VIII. 仅适用于澳大利亚....22
第 1 章：使用须知....23
1.1 软件版本.....23
1.2 技术规格..... 24
第 2 章：简介....25
第 3 章：对讲机维护.....27
3.1 对讲机清洁和消毒.....27
3.2 存放新对讲机.....28

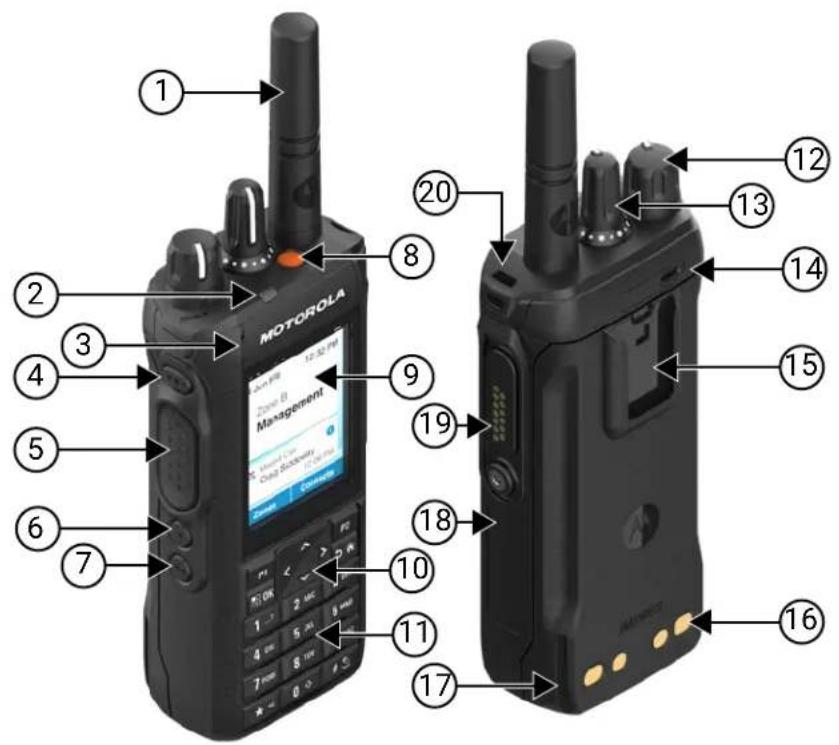

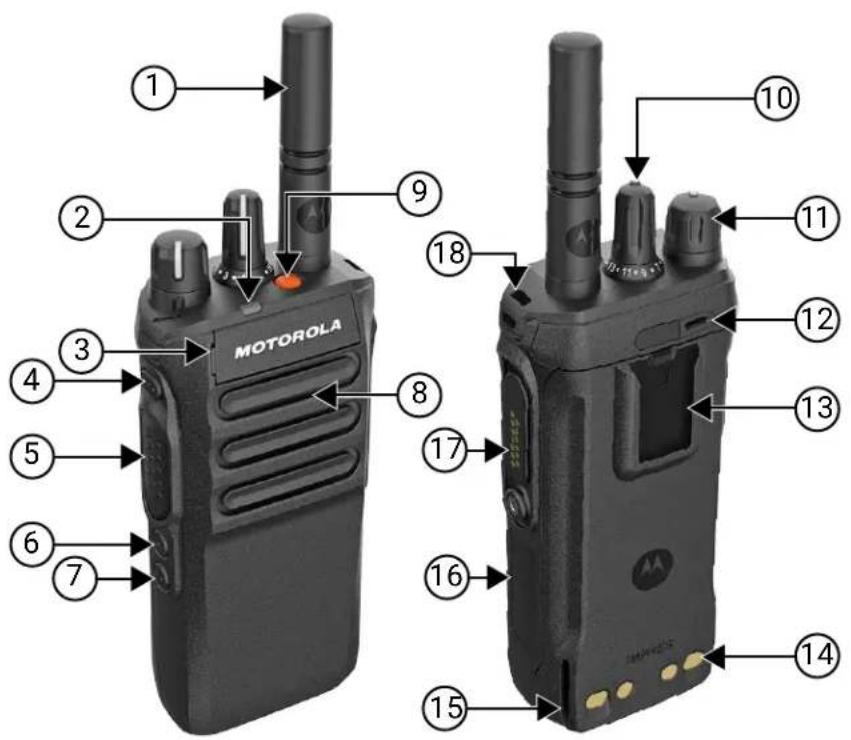

第 4 章：对讲机概述..... 29

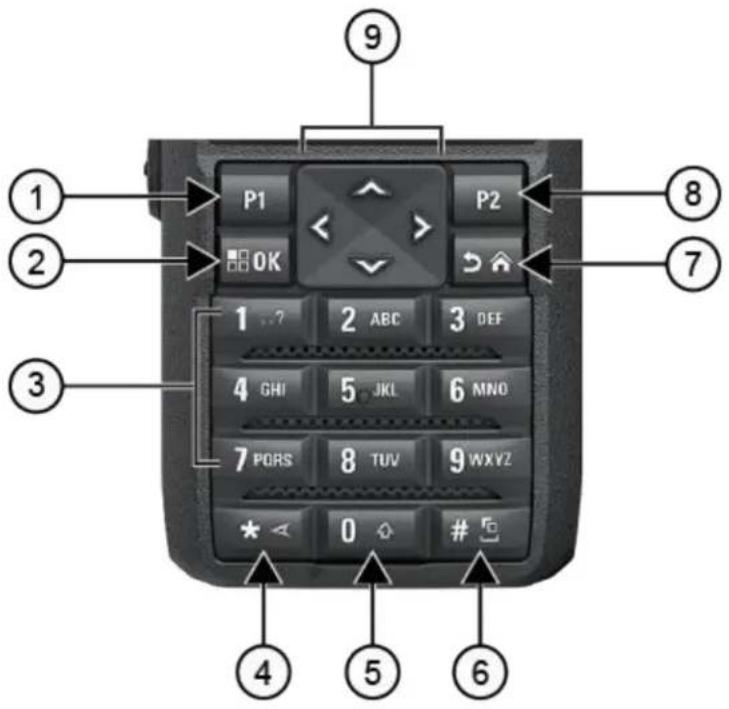

4.1 键盘概述....32
4.2 可预设按钮.... 33
第 5 章：系统概述....36
5.1 Capacity Max.... 36
5.2 传统模拟和数字模式....36
5.3 IP 站点连接.....36
5.4 智能信道共享....37
5.5 直通模式或双倍容量直通模式....37
第 6 章：WAVE....38
6.1 WAVE OnCloud/OnPremise....38
6.1.1 从对讲机模式切换到 WAVE 模式.....38
6.1.2 从 WAVE 模式切换到对讲机模式.....38
第 7 章：使用入门....40
7.1 为电池充电.....40
7.2 安装或拆卸电池.....40
安装电池....40
拆卸电池....41
7.3 安装或拆卸天线.....41
安装天线....41
拆卸天线....41
7.4 安装通用接口护盖.....42
7.5 取下通用接口护盖.....42
7.6 清洁通用接口护盖.....42
7.7 打开或关闭对讲机....43
打开对讲机....43
关闭对讲机....43

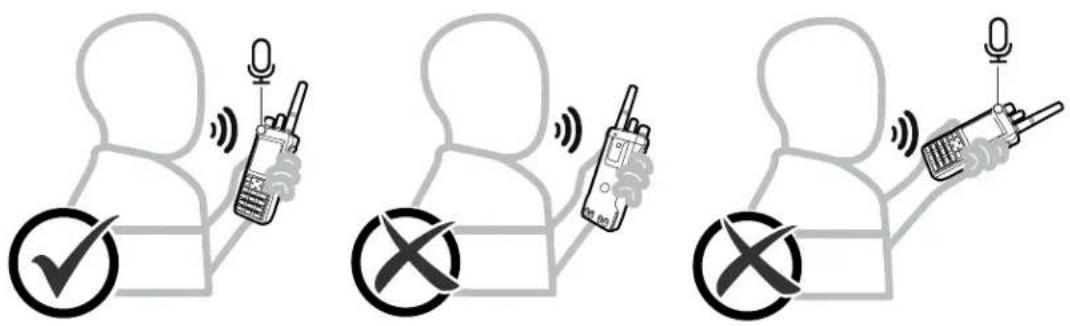

7.8 在传输音频时握持对讲机.....43
7.9 调节音量.....44
7.10 将对讲机插入机套中.....44
7.11 从机套中取出对讲机.....44

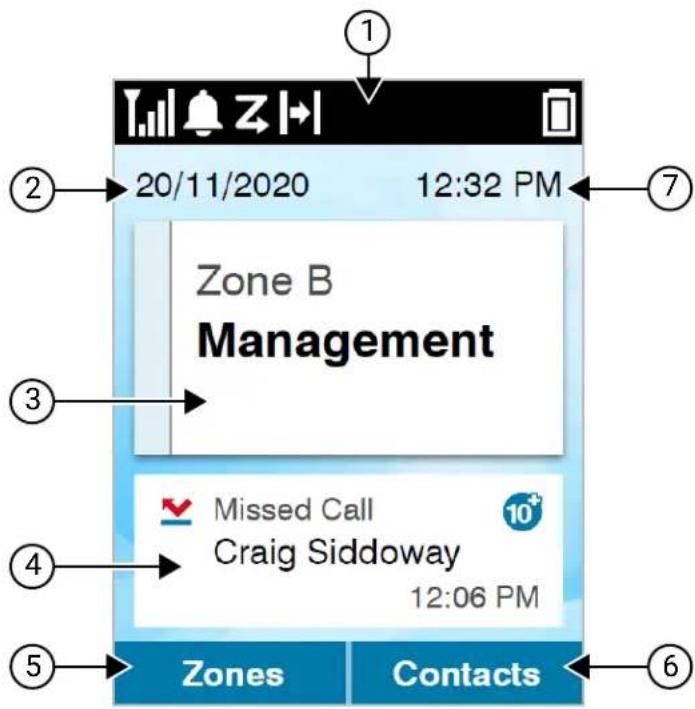

第 8 章：主屏幕概述……45
8.1 状态指示灯.... 46
8.1.1 状态图标..... 46
8.1.2 蓝牙设备图标.....48
8.1.3 呼叫图标..... 48
8.1.4 任务图标..... 49
8.1.5 小型通知图标.....49
8.1.6 LED 指示灯.....50

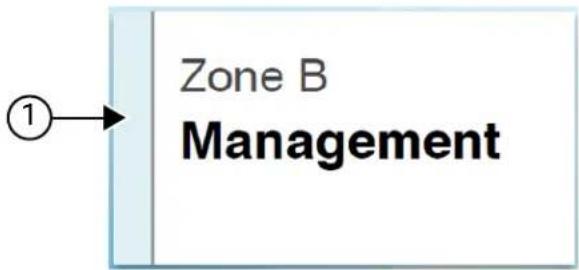

8.2 对讲机控制小组件....51
8.2.1 灯条指示符.....51

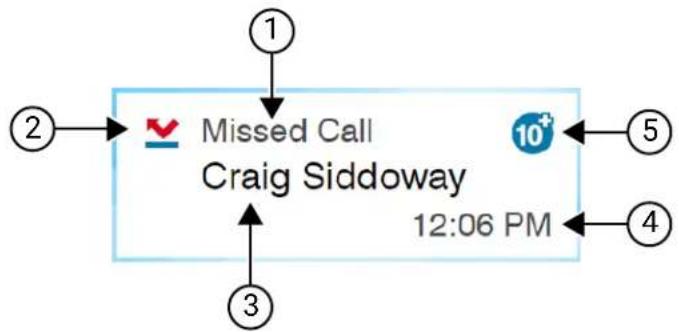

8.3 通知小组件.....52
8.3.1 通知小组件图标....52
8.4 屏幕保护程序.....53

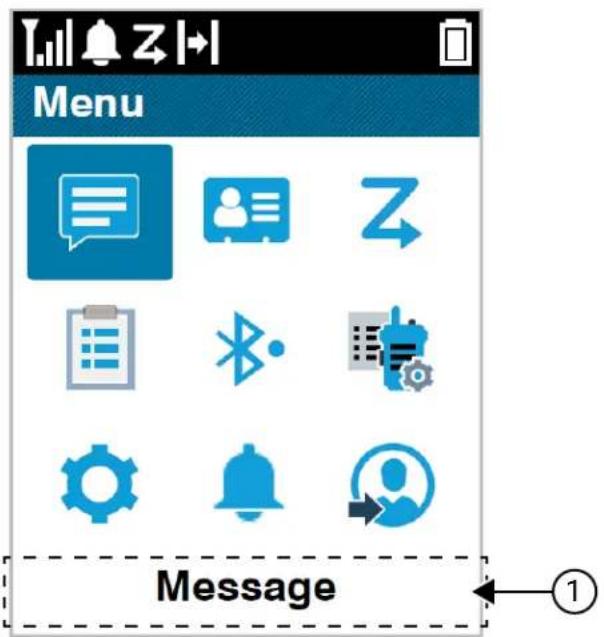

第 9 章：基于图标的单概述.....54
9.1 基于图标的菜单图标....54
9.2 访问基于图标的菜单..... 55
第 10 章：基本对讲机操作....56
10.1 注册.....56
10.2 站点概述.....56
10.2.1 站点集群.....57
10.2.2 自动漫游....57
10.2.3 打开站点锁定.....57
10.2.4 关闭站点锁定.....58
10.2.5 启动手动站点搜索.....58
10.2.6 访问邻域站点列表....58
10.3 区域和信道选择.....59
10.3.1 选择区域.....59
10.3.2 使用别名搜索选择区域..... 59
10.3.3 选择信道.....59
10.3.4 使用直接信道拨号选择信道.....60
10.4 响应通知....60
10.5 服务和支持....60
10.5.1 访问全键盘型号的服务代码....60
10.5.2 访问非键盘型号的服务代码....61
10.5.3 查看服务联系人....61
10.6 访问操作列表.... 61
10.7 访问对讲机信息....62
10.8 访问文本编辑器选项....63
第 11 章：对讲机常规设置....64
11.1 脱网....64
11.1.1 在中继器和脱网模式之间切换....64
11.2 设置日期和时间....64
11.3 设置对讲机提示音和提示....65
11.4 设置功率级别....65
11.5 调节显示设置....66
11.6 设置静噪级别.... 66
11.7 键盘锁定选项....66
11.7.1 锁定或解锁键盘....66
11.8 设置语言....67
11.9 设置全球导航卫星系统....67
11.10 设置 LED 指示灯....67
11.11 密码锁定....68
11.11.1 使用密码访问对讲机....68
11.11.2 解除对讲机的锁定状态....68
11.11.3 设置密码锁定....69
11.11.4 更改密码....69
11.12 设置语音提示....69
11.13 文本转语音....70
11.13.1 设置文本转语音....70
11.14 设置麦克风自动增益控制....70
11.15 设置麦克风失真....71
11.16 设置噪声抑制....71
11.17 设置音频环境....72
11.18 设置音频配置文件.....72
11.19 设置文本输入....72
11.20 声控传输....73
11.20.1 设置声控传输....73
11.21 选择电缆类型.....73
第 12 章：对讲机呼叫类型....75
12.1 在对讲机上发起呼叫....76
12.2 使用通讯录发起呼叫....77
12.3 使用手动拨号发起呼叫.....77
12.4 使用可预设的数字键发起呼叫.....78
12.5 在对讲机上接收和回应呼叫.....78
12.6 接受或拒绝单呼....79
接受单呼....79
拒绝单呼....79
第 13 章：电话呼叫.....80
13.1 发起电话呼叫....80
13.2 使用通讯录发起电话呼叫....80
13.3 通过手动拨号发起电话呼叫.....81
13.4 双音多频....81
13.4.1 启动 DTMF 提示音....81
13.5 接收和回复电话呼叫.....82
第 14 章：音频录制....83
14.1 访问音频播放....83
第 15 章：在对讲机内置扬声器和有线附件之间切换音频路由.....84
第 16 章：连接.....85
16.1 Wi-Fi 操作.....85
16.1.1 打开或关闭 Wi-Fi....85
16.1.2 使用指定的对讲机远程打开 Wi-Fi.....85
16.1.3 使用指定的对讲机远程关闭 Wi-Fi.....86
16.1.4 网络接入.....87
16.1.4.1 连接到网络接入点.....87
16.1.4.2 检查 Wi-Fi 连接状态.....87
16.1.4.3 刷新网络列表.....88
16.1.4.4 添加网络.....88
16.1.4.5 查看网络接入点的详细信息.....88
16.1.4.6 删除网络接入点.....89
16.1.5 访问企业 Wi-Fi 网络.....89
16.2 蓝牙®....90
16.2.1 打开或关闭蓝牙....90
打开蓝牙....90
关闭蓝牙....90
16.2.2 连接到蓝牙设备....90
16.2.3 断开与蓝牙设备的连接....91
16.2.4 在对讲机内置扬声器和蓝牙设备之间切换音频路由.....92
16.2.5 查看设备详细信息....92
16.2.6 编辑设备名称.....92
16.2.7 删除设备....92
16.2.8 蓝牙配置文件....93
第 17 章：紧急呼叫操作....94
17.1 发送紧急警报....95
17.2 发送带呼叫的紧急警报....95
17.3 发送带语音跟随的紧急警报....95
17.4 回应紧急警报....96
17.5 回应带呼叫的紧急警报....97
17.6 退出紧急呼叫模式....97
第 18 章：倒地警报....99
18.1 打开或关闭倒地警报功能....99
打开倒地警报功能....99
关闭倒地警报功能....99
第 19 章：单独工作者....100
第 20 章：呼叫提示操作....101
20.1 发起呼叫提示.... 101
20.2 回应呼叫提示.... 101
第 21 章：通话记录功能..... 102
21.1 查看最近呼叫.... 102
21.2 从呼叫列表存储别名或 ID.....102
21.3 删除呼叫列表中的呼叫.... 103
21.4 查看呼叫列表中的详细信息.....103
第 22 章：呼叫排队....104
22.1 接收呼叫队列.... 104
第 23 章：优先呼叫....105
23.1 切换优先呼叫级别.....105
第 24 章：通讯录设置.....106
24.1 添加新联系人.... 106
24.2 设置默认联系人.....106
24.3 将条目分配至可预设数字键.....106
24.4 清除条目和可预设的数字键之间的关联.....107
第 25 章：呼叫提醒设置....108
25.1 激活或停用呼叫铃声....108
激活呼叫铃声....108
停用呼叫铃声....108
25.2 指定铃声类型..... 109
25.3 铃声提示类型..... 109
25.3.1 选择铃声提示类型.....109
25.4 渐强警报音.... 110
第 26 章：加密.... 111
26.1 设置加密.....111
26.2 启用加密的呼叫.....112
第 27 章：扫描.... 113
27.1 打开扫描.....113
27.2 关闭扫描.....114
27.3 扫描对讲.....114
27.4 无用信道.....114
27.4.1 删除无用信道.... 115
27.4.2 恢复无用信道..... 115
27.5 投票扫描.....115
27.6 优先监听....115
27.7 接收组列表..... 116
27.8 扫描列表.....116
27.8.1 访问扫描列表.... 116
27.9 灵活接收列表..... 118
27.9.1 打开灵活接收列表..... 118
27.9.2 关闭灵活接收列表.....118
27.9.3 向灵活接收列表添加新条目.....118
27.9.4 删除灵活接收列表中的条目.....119
27.10 多通话组加入.... 119
27.10.1 添加通话组加入.....119
27.10.2 删除通话组加入....119
第 28 章：安全..... 120
28.1 临时关闭对讲机.....120
28.2 恢复对讲机..... 121
28.3 对讲机终止.....121
第 29 章：室内定位.....122
29.1 打开室内定位..... 122
29.2 关闭室内定位..... 122
29.3 访问室内定位信标信息..... 123
第 30 章：任务..... 124
30.1 访问 “任务” 文件夹..... 124
30.2 登录远程服务器.....125
30.3 创建任务.....125
30.4 使用任务模板发送任务....125
30.5 接收和响应任务.....126
30.6 删除任务....126
第 31 章：短信发送.....128
31.1 查看短信....128
31.2 编写短信..... 128
31.3 发送短信..... 129
31.4 回复短信.... 130
31.5 转发短信..... 130
31.6 删除短信....131
31.7 设置短信提示音....131
第 32 章：状态信息.....132
32.1 查看状态信息..... 132
32.2 发送状态信息..... 132
32.3 回复状态消息..... 133
32.4 发起单呼....133
32.5 删除状态信息.... 133
第 33 章：模拟状态更新..... 134
33.1 向预定义的联系人发送状态更新.....134
33.2 查看 5 音调状态详细信息..... 134
33.3 编辑 5 音调状态详细信息..... 135
第 34 章：模拟信息编码..... 136
34.1 向调度员发送 MDC 编码信息..... 136
第 35 章：自动范围应答机系统.....137
第 36 章：动态呼叫方别名..... 138
36.1 编辑呼叫方别名.....138
36.2 查看呼叫方别名列表....138
36.3 从呼叫方别名列表发起单呼.....138
第 37 章：动态通话组号码分配.....139
37.1 发起 DGNA 呼叫.....139
37.2 发起非 DGNA 呼叫.....139
37.3 接收和回应 DGNA 呼叫..... 140
第 38 章：前面板编程.....141
38.1 进入前面板编程.....141
第 39 章：主信道提醒....142
MN007848A01-AL
目录
39.1 将主信道提醒静音.....142
39.2 设置新的主信道.....142
第 40 章：监听功能.....143
40.1 监听信道.....143
40.2 永久监听.....143
40.2.1 设置永久监听..... 143
第 41 章：远程监听.....144
41.1 启动远程监听..... 145
第 42 章：对讲机检测.....146
42.1 发送对讲机检测.....146
第 43 章：静音模式....147
43.1 打开静音模式.... 147
43.2 设置静音模式计时器.....147
43.3 退出静音模式..... 148
第 44 章：接收信号强度指示符.....149
44.1 查看 RSSI 值..... 149
第 45 章：响应抑制.....150
45.1 设置响应抑制..... 150
第 46 章：租赁计时器....151
46.1 访问租赁计时器信息..... 151
46.2 租赁到期提醒.... 151
46.3 延长租赁期..... 152
第 47 章：禁止传输....153
47.1 启用或禁用禁止发射.... 153
第 48 章：呼叫抢占....154
第 49 章：语音中断....155
49.1 启用语音中断..... 155
49.2 启动传输中断..... 155
第 50 章：无线编程....156
第 51 章：经认可的附件列表.....157
图列表

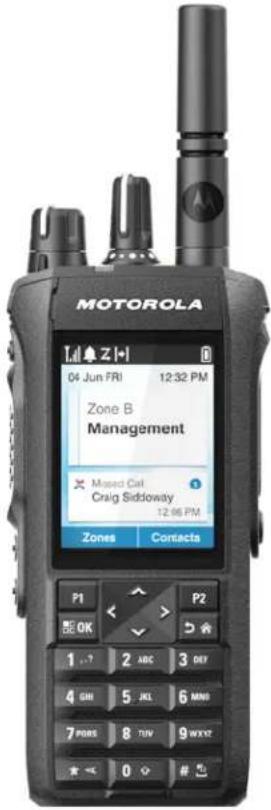

图 1：R7....25
图2：R7、R7a 25
图3：键盘概述 32

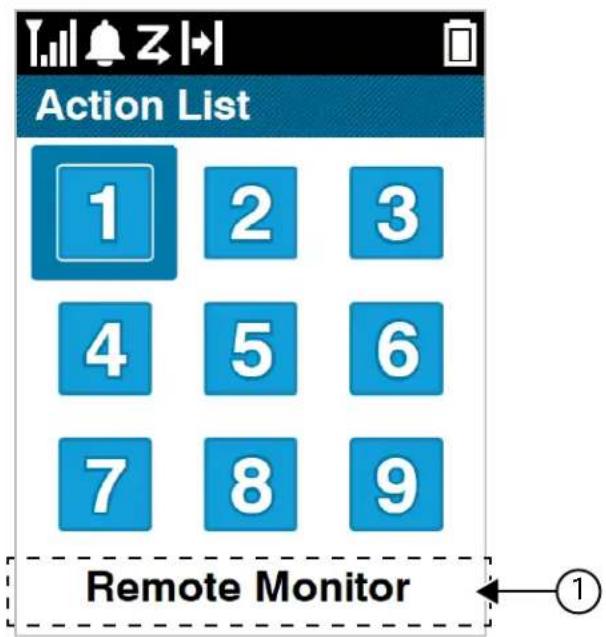

图 4：操作列表概述....62
表列表
表 1：VHF 船用信道列表....17
表 2：特殊注解..... 23
表 3：不同对讲机型号的功能访问和指示.....25
表 4：IP 规格.....27
表 5：全键盘型号概述.....29
表 6：无键盘型号概述....30
表 7：键盘概述.... 32
表 8：可分配的对讲机功能.... 33
表 9：主屏幕概述.....45
表 10：蓝牙设备图标....48
表 11：呼叫图标....48
表 12：任务图标....49
表 13：小型通知图标....49
表 14：LED 指示灯.... 50
表 15：通知小组件概述....52
表 16：站点搜索的类型....57
表 17：支持的区域和信道数.... 59
表 18：操作列表概述....62
表 19：对讲机呼叫类型....75
表 20：蓝牙配置文件....93
表 21：紧急呼叫模式....94
表 22：加密类型和设置....111
表 23：扫描方法..... 113
表 24：扫描对讲类型....114
表 25：短信类型和字符限制.... 128
表 26：自动范围应答机系统指示....137
表 27：紧急麦克风来源.....144
法律和支持
知识产权和监管声明
版权
本文档中介绍的 Motorola Solutions 产品可能包含受版权保护的 Motorola Solutions 计算机程序。美国和其他国家/地区的法律为 Motorola Solutions 保留受版权保护的计算机程序的某些专有权利。因此，在未经 Motorola Solutions 明确书面许可的情况下，不得以任何方式对本文档中介绍的 Motorola Solutions 产品所包含的任何受版权保护的 Motorola Solutions 计算机程序进行拷贝或复制。
在未经 Motorola Solutions, Inc. 事先书面许可的情况下，不得以任何形式或通过任何方式来复制、传播、在检索系统中存储本文档的任何部分，或将其翻译为任何语言或计算机语言。
商标
购买 Motorola Solutions 的产品不应视为直接或通过暗示、禁止反言或其他方式授予 Motorola Solutions 的版权、专利或专利申请的任何许可，但产品销售过程中因法律实施所引起的普通非专有免版税许可除外。
开源内容
本产品可能包含经许可使用的开源软件。请参阅产品安装介质，了解完整的“开源法律声明和归属”内容。
欧盟 (EU) 和英国 (UK) 废弃电子电气设备 (WEEE) 指令
欧盟的 WEEE 指令和英国的 WEEE 法规要求销售到欧盟国家/地区和英国的产品必须在产品上（有时是在包装上）张贴带交叉号的垃圾箱标签。根据 WEEE 指令的定义，此带叉号的带轮垃圾箱标签表示欧盟国家/地区和英国的客户和最终用户不得将此电子电气设备或附件作为生活垃圾处置。
欧盟国家/地区和英国的客户或最终用户应联系当地的设备供应商代表或服务中心，以了解有关所在国家/地区废物收集系统的相关信息。
免责声明
请注意，本文档中介绍的某些特性、设备和功能可能不适用于或未授权给特定系统使用，或者取决于特定移动用户机的特性或特定参数的配置。请联系 Motorola Solutions 联系人获取详细信息。
根据 FCC CFR 47 第 2 部分第 2.1077(a) 节
责任方
名称：Motorola Solutions, Inc.
地址：2000 Progress Pkwy, Schaumburg, IL. 60196
电话号码：1-800-927-2744
此处郑重声明该产品：
型号名称：R7
符合以下法规：
FCC 第 15 部分，子部分 B，第 15.107(a)、15.107(d) 和 15.109(a) 节
B 类数字设备
作为个人计算机外围设备，本设备符合FCC规则的第15部分的要求。本设备的操作满足以下两个条件：
-
本设备不会产生有害干扰，并且
-
本设备必须能承受任何外部干扰，包括可能会导致意外操作的干扰。
注释：
本设备已通过测试，证明符合 FCC 规则第 15 部分关于 B 类数字设备的限制规定。这些限制的制定是为了提供合理保护，以防止本设备在居住区安装时产生有害干扰。本设备会产生、使用和发射射频能量，而如果未遵照此说明进行安装和使用，则可能导致对无线电通信产生有害干扰。但是，并不保证进行特定安装时不产生干扰。
如果本设备确实对无线电或电视机接收信号造成有害干扰（可以通过关闭和打开本设备来判断），我们鼓励用户通过采取以下一种或多种措施来消除干扰：
- 调整接收天线的方向或位置。
- 增加本设备和接收设备之间的间距。
- 将本设备连接到另一个输出插座上，使本设备和接收设备位于不同的电路中。
- 咨询经销商或有经验的无线电或电视技术人员，以寻求帮助。
对于国家/地区代码选择使用率（WLAN 设备）
注释: 国家/地区代码选择仅适用于非美国型号，并且不可用于所有美国型号。根据 FCC 规定，在美国销售的所有 Wi-Fi 产品都必须只固定为美国工作信道。
ISED WLAN 声明
注意:
- 在 5150-5250 MHz 频段运行的设备仅适用于室内使用，以减少对同信道移动卫星系统造成有害干扰的可能；
- 对于带有可拆卸天线的设备，在 5250–5350 MHz 和 5470–5725 MHz 频段，允许的设备最大天线增益应使设备仍符合 e.i.r.p. 限制；
- 对于带有可拆卸天线的设备，在 5725–5850 MHz 频段，允许的设备最大天线增益应使设备仍符合 e.i.r.p. 限制（视情况而定）；而且
- 在适用的情况下，应明确指明天线类型，天线型号和保持符合第6.2.2.3节中规定的e.i.r.p.截止高度角要求所需的最坏情况倾斜角度。
用户须知 (FCC)
按下列条件，本设备符合 FCC 规则的第 15 部分：
- 本设备不会产生有害干扰。
- 本设备必须能承受任何外部干扰，包括可能会导致意外操作的干扰。
- 未经 Motorola Solutions 明确批准而擅自对本设备作出任何更改或修改，可能导致用户无权操作本设备。
用户须知 (ISED)
Motorola Solutions 对讲机的操作受《无线电通信法》的约束，并且必须遵守加拿大创新、科学和经济发展部 (ISED) 联邦政府部门的法律和规范。ISED 要求所有使用专用陆地移动频率的运营商须在获得无线电许可证后方可操作其设备。
重要安全信息
便携式双向对讲机的射频能量辐射和产品安全指南
注意:
此对讲机仅限职业使用。使用对讲机之前，请阅读对讲机随附的射频能量辐射和产品安全指南。本指南包含安全使用操作说明，以及符合适用标准与法规的射频能量信息和控制。
未经 Motorola Solutions 明确授权，对本设备所做的任何修改都可能导致用户无权操作本设备。
根据加拿大创新、科学和经济发展部 (ISED) 的规定，此对讲机发射器只能使用 ISED 批准的天线类型和最大（或较小）增益进行操作。为了减少对其他用户的潜在无线电干扰，天线类型及其增益的选择应遵循以下标准：等效全向辐射功率 (e.i.r.p.) 不得超过成功通信所允许的功率。
此对讲机发射器已获得加拿大创新、科学和经济发展部 (ISED) 批准，可以使用经 Motorola Solutions 认可的天线，而且每个天线类型允许的最大增益和所需天线的阻抗已标明。严禁将此列表中不包括的天线类型（其增益大于该类型指明的最大增益）与该设备搭配使用。
民用频段许可证
民用频段无线电服务的使用在澳大利亚通过澳大利亚通讯及传媒管理局 (ACMA) 无线电通信（民用频段无线电台）类许可证许可，而在新西兰则通过新西兰经济开发部 (MED) 民用频段无线电通用用户无线电许可证 (GURL) 许可，运营需遵守这些许可证规定的条件。
在澳大利亚，除非是紧急情况，否则不能在 UHF 紧急呼叫信道 5 和 35 上运营民用频段发射器，并且不允许在数据（遥感遥测/遥控指令）信道 22 和 23 上进行语音传输。符合此标准的无线电将禁止在信道 22 和 23 上执行语音操作。如果 ACMA 批准附加遥感遥测/遥控指令信道，这些信道将添加到当前列出、禁止语音传输的信道中。
务必在传输前侦听信道（或观察信道繁忙指示器），以确保它未在使用。
民用频段中继器操作
中继器是在固定位置建立的电台，可以接收来自一个民用频段电台的无线电信号并使用对应的输出信道自动将信号重新发射给其他电台。UHF民用频段中继器可以在所有州/省找到，并且可大幅增加车辆间通信范围。除非特别需要通过中继器设施进行长距离通信，否则避免在当地使用的中继器输入信道（即信道31到38以及授权后的信道71到78范围）或当地使用的中继器接收信道（即信道1到8以及授权后的信道41到48范围）执行操作。
注释: 在澳大利亚，信道 11 是用于建立通信的日常呼叫信道，而信道 40 是日常道路车辆信道。
25 kHz 陆地移动频段到 12.5 kHz 窄频段转换
现在使用的 25 kHz 模拟陆地移动信道将于 2015 年 11 月 1 日停止。此时间段符合无线电法规中规定的通知撤销未定义持续时间的许可证的最短周期（五年）。
具有偏移信道计划的陆地移动频段（E、EN 和 ENX 频段）需要不同处理来管理数字陆地移动无线电的推出（因为存在潜在相邻信道干扰风险）。以下项目适用于这些频段：
- 要在2015年11月1日之前转换到E频段（25kHz信道）的用户可以迁移到EE频段（也在VHF范围内），或者其他任何向数字陆地移动无线电许可开放的频段。
- 要在五年转换期后继续运营模拟服务的 E 频段用户可以迁移到 EN 频段的 12.5 kHz 模拟信道（也在 VHF 范围内），或者其他向窄频段模拟陆地移动无线电开放的频段。
- 在 2015 年 11 月 1 日前推出 EN 和 ENX 频段的数字陆地移动无线电将逐个审查。在 E 频段用户已撤出该频段的区域中，或者严格的工程分析可保证不会给其他频段用户带来干扰风险时，即可进行这些频段的数字陆地移动无线电的许可。
有关当前授权的信道列表，请参阅以下网站：
- https://www.acma.gov.au/licences/citizen-band-radio-stations-class-licence（澳大利亚）
- https://www.rsm.govt.nz/licensing/frequencies-for-anyone/citizen-band-radio-gurl/（新西兰）
在 VHF 频率范围内使用船用对讲机
本节仅适用于美国和加拿大。
特殊信道分配
紧急呼叫信道
如果您在海上遇到危急重大的危险并需要紧急帮助，使用 VHF 信道 16 向附近的船只和美国海岸警卫队发送求救呼叫。传输以下信息，顺序如下：
- "MAYDAY, MAYDAY, MAYDAY."
-
“THIS IS ____, CALL SIGN ____.” 报上遇险船只名称 3 次，接着是呼号或其他船只标识，呼叫 3 次。
-
重复 “MAYDAY” 和船只的名称。
-
“WE ARE LOCATED AT ____.” 说出船只遇险的位置，使用有助于回应者查找您的位置的信息，例如：
-
纬度和经度
- 方位（说明您使用的是真北还是磁北）
- 和已知地标的距离
-
船只航线、速度或目的地
-
说明危险性质。
- 指明您需要什么类型的帮助。
- 说明船上人员数量和需要医疗救助的人员数量（如果有）。
- 提及任何可以帮助回应者的其他信息，如船舶类型、船舶长度和/或吨位、船体颜色等。
- "OVER."
- 等待响应。
- 如果您未收到即时响应，保持使用对讲机并按照一定间隔重复传输内容，直到您收到响应。准备好按照提供给您的指示操作。
非商业呼叫信道
对于非商业传输，例如渔业报告、约会安排、抢修调度或停泊信息，请使用 VHF 信道 9。
工作频率要求
船用对讲机必须符合美国联邦通信委员会规则第80部分，如下所示：
- 在符合通信法标题 III 第 II 部分的船只上，对讲机必须能够在 156.800 MHz 的频率上工作。
- 在遵照安全公约的船只上，对讲机必须能够在以下模式下工作：
在 156.025-157.425 MHz 频段中指定的船只站点发射频率的单工模式下
○ 在下表中指定的两个频率信道上的半双工模式下。
注释: 关于海上服务操作要求的其他信息可以从 FCC 规则第 80 部分全文和从美国海岸警卫队获得。
表 1: VHF 船用信道列表
| 信道编号 频率 (MHz) | |
| 发射 接收 | |
| 1 156.050 160.650 | |
| 2 156.100 160.700 | |
| *1 | 156.150 160.750 |
| 4 156.200 160.800 | |
| 5 156.250 160.850 | |
| 6 156.300 | - |
| 7 156.350 160.950 | |
| 8 156.400 | - |
| 9 156.450 156.450 | |
| 10 156.500 156.500 | |
| 11 156.550 156.550 | |
| 12 156.600 156.600 | |
| 13^**2 | 156.650 156.650 |
| 14 156.700 156.700 | |
| 15^**2 | 156.750 156.750 |
| 16 156.800 156.800 | |
| 17^**2 | 156.850 156.850 |
| 18 156.900 161.500 | |
| 19 156.950 161.550 | |
| 20 157.000 161.600 | |
| ^*1 | 157.050 161.650 |
| 22 157.100 161.700 | |
| ^*1 | 157.150 161.750 |
| 24 157.200 161.800 | |
| 25 157.250 161.850 | |
| 26 157.300 161.900 | |
| 27 157.350 161.950 | |
| 28 157.400 162.000 | |
| 60 156.025 160.625 | |
| ^*1 | 156.075 160.675 |
| 62 156.125 160.725 | |
| 63 156.175 160.775 | |
| ^*1 | 156.225 160.825 |
| 65 156.275 160.875 | |
| 66 156.325 160.925 | |
| 67^**2 | 156.375 156.375 |
| 68 156.425 156.425 | |
| 69 156.475 156.475 | |
| 71 156.575 156.575 | |
| 72 156.625 | - |
| 73 156.675 156.675 | |
| 74 156.725 156.725 | |
| 75 *** | 3 | ***3 |
| 76 *** | 3 | ***3 |
| 77**2 | 156.875 | - |
| 78 156.925 161.525 | ||
| 79 156.975 161.575 | ||
| 80 157.025 161.625 | ||
| *1 | 157.075 161.675 | |
| *1 | 157.125 161.725 | |
| *1 | 157.175 161.775 | |
| 84 157.225 161.825 | ||
| 85 157.275 161.875 | ||
| 86 157.325 161.925 | ||
| 87 157.375 161.975 | ||
| 88 157.425 162.025 |
注释: A - 在接收列指示信道仅能发射信号。
使用遇险和安全频率的符合性声明
当无线电设备在 RSS-182 第 5.4 节规定的遇险和安全频率下工作时，除国际上采用的海上使用调制外，它不使用其他调制。
合规性信息
EAC
中国
无线电发射设备型号核准代码会在设备标签上注明。
印度
本产品（这些产品）符合印度政府通信部电信司（邮编：New Delhi-110001）的 TEC 相关基本要求。
| AZH06RDC9RA1AN AZH06RDC9RA2AN AZH06RDC9VA1AN |
| AZH06RDC9VA2AN AZH06RDC9WA1AN AZH06RDC9WA2AN |
| AZH06RDN9RA1AN AZH06RDN9RA2AN AZH06RDN9WA1AN |
| AZH06RDN9WA2AN AZH06JDC9RA1AN AZH06JDC9RA2AN |
| AZH06JDC9VA1AN AZH06JDC9VA2AN AZH06JDC9WA1AN |
| AZH06JDC9WA2AN AZH06JDN9RA1AN AZH06JDN9RA2AN |
| AZH06JDN9WA1AN AZH06JDN9WA2AN AZH06NDN9RA1AN |
MN007848A01-AL
法律和支持
AZH06NDN9RA2AN AZH06UCC9VB1AN AZH06UCC9VB2AN
AZH06UCN9RB1AN AZH06UCN9RB2AN -
新加坡
此IMDA标签适用于以下产品：
| AZH06JDN9RA1AN AZH06JDN9RA2AN AZH06JDC9RA1AN |
| AZH06JDC9RA2AN AZH06JDC9VA1AN AZH06JDC9VA2AN |
| AZH06RDN9RA1AN AZH06RDN9RA2AN AZH06RDC9RA1AN |
| AZH06RDC9RA2AN AZH06RDC9VA1AN AZH06RDC9VA2AN |
工艺保证对在正常使用情况下出现的工艺缺陷提供担保。
| 所有 MOTOTRBO 电池 请参阅您所在地区的保修声明。 | |
| IMPRES 充电器(单座和多座,带显示屏) | 12 个月 |
容量保证
容量保证在保修期间提供 80% 的额定容量担保。请参阅您所在地区的保修声明。
有限保修
MOTOROLA SOLUTIONS 通信产品
I. 保修内容和期限
Motorola Solutions, Inc.（“Motorola Solutions”）保证 Motorola Solutions 生产的下列通信产品（“产品”）在材料和工艺上无任何缺陷，而且在正常使用情况下，从购买之日起的保修时间如下所示：
| 便携式对讲机 | 请参阅您所在地区的保修声明。 |
| 产品附件 一(1)年 |
在保修期内如果符合保修条款，Motorola Solutions 将自行选择负责免费维修产品（使用全新或翻新部件）、更换产品（使用全新或翻新产品）或以产品购买价格退款。在原适用保修期的剩余时间内保修更换部件或电路板。产品的所有更换部件都属于 Motorola Solutions 的财产。
Motorola Solutions 将这一明确的有限保修权利仅授予原始最终用户购买者且不可分配或转让给任何其他第三方。这是 Motorola Solutions 所生产产品的完整保修。Motorola Solutions 对保修内容的添加或修改不承担任何义务或责任，除非获得 Motorola Solutions 官员的书面许可和签字。
除非 Motorola Solutions 与原始最终用户购买者达成单独协议，否则 Motorola Solutions 不负责安装、维护或保养产品。
在任何情况下，Motorola Solutions 不会对非 Motorola Solutions 提供的任何附属设备（产品随附或与产品搭配使用，或者用于带有任何附属设备的产品的操作）承担保修责任，而且所有此类设备明确不在保修范围之内。由于使用产品的每个系统是独立的，因此 Motorola Solutions 不对系统的范围、覆盖内容或操作作为一个整体承担保修责任。
II. 一般条款
本保修规定了 Motorola Solutions 对产品的全部保修责任。维修、更换或退还购买价是仅有的补救措施，具体由 Motorola Solutions 决定。本保修将替代所有其他明示担保、默示担保，包括但不限于针对适销性和适用性的默示担保，并且仅限于在此有限保修期内。在法律允许的范围内，MOTOROLA SOLUTIONS 在任何情况下都不对超出产品购买价格的损失承担责任，同时也不对任何使用损失、时间损失、不便、商业损失、利润或收入损失或其他因使用或不能使用产品而导致的附带的、特殊的或继发性损坏承担责任。
III. 州/省法定权利
某些州/省不允许排除或限制偶然或间接损失，或者对默示保证的持续时间作出限制，因此上述限制或排除可能不适用于您。
本保修提供了特定法定权利，但是其他权利可能因州/省而异。
IV. 如何获得保修服务
如需获得保修服务，您需要提供购买凭证（标明购买日期及产品序列号），并将已预付运费和保险费的产品运往或送至授权维修服务点。保修服务由 Motorola Solutions 授权的保修服务地点提供。如果您首先联系出售产品的公司（例如经销商或通信服务提供商），这便于您尽快获得保修服务。此外，您还可以拨打 Motorola Solutions 电话 1-800-927-2744。
V. 以下内容不在保修范围之内
- 以非常规和非惯用方式使用产品所造成的缺陷或损坏。
- 由于误用、事故、浸水或疏忽而造成的缺陷或损坏。
- 由于测试、操作、维护、安装、改造、修改或调试不当而造成的缺陷或损坏。
- 不是直接因材料和工艺缺陷所造成的天线破损或损坏。
- 未经授权而修改、拆卸或修理过的产品（包括但不限于在产品上安装非 Motorola Solutions 提供的设备），而且这些行为导致了影响产品性能或妨碍 Motorola Solutions 为了验证保修索赔所进行的正常维修检测和产品测试。
- 产品序列号已去除或变得难以辨认。
- 可充电电池：电池外壳上的封条损坏或有明显篡改过的痕迹。
- 可充电电池：未在为产品指定的装置或服务中充电或使用电池，从而导致的电池缺陷或损坏。
MN007848A01-AL
法律和支持
- 邮寄至维修站的运费。
- 因非法或未经授权修改产品的软件/固件而导致功能不符合 Motorola Solutions 发布的规格，或不符合 Motorola Solutions 最初分销产品时标明生效的 FCC 认证。
- 不影响产品操作的表面刮擦或其他外表破损。
- 正常和日常磨损。
VI. 专利和软件条款
Motorola Solutions将在最终购买用户提起的任何诉讼中进行辩护，并自行承担费用，前提是所控诉的产品或部件违反美国专利法，而且在属于此类控诉的所有案件中，判定最终用户须承担的各项费用和损失均由Motorola Solutions支付，但此类辩护和付款须满足以下条件：
- 此类购买者及时以书面形式通知 Motorola Solutions 此类诉讼，
- Motorola Solutions 完全控制此类诉讼的辩护以及所有和解或妥协谈判，及
- 如果产品或部件成为或者在 Motorola Solutions 看来可能成为美国专利侵权行为索赔的主体，则此类购买者允许 Motorola Solutions 根据其选择和费用获得此类购买者继续使用产品/部件，或者更换或修改相同产品/部件的权利，因此这将不视为侵权行为，或者针对折旧产品或部件给予购买者折扣并接受退货。在产品或部件生命周期内，Motorola Solutions 规定每年产品或部件的折旧额度应等量。
对于因本协议提供的产品或部件与非 Motorola Solutions 提供的软件、装置或设备结合使用而产生的任何专利侵权索赔，Motorola Solutions 不承担任何责任，而且对于使用非 Motorola Solutions 提供的附属设备或软件（产品随附或与产品搭配使用）的情况，Motorola Solutions 也不承担任何责任。上述内容规定了 Motorola Solutions 针对产品或部件专利侵权的全部责任。
美国和其他国家/地区法律保护 Motorola Solutions 对于有版权的 Motorola Solutions 软件的某些专有权，例如复制和分发此类 Motorola Solutions 软件副本的专有权。Motorola Solutions 软件只能用于最初包含软件的产品中，而且不得以任何方式更换、复制、发布或修改产品中的软件或用于生产软件的衍生品。不得用于其他用途，包括但不限于，对 Motorola Solutions 软件进行更改、修改、复制、分发或反向工程，或者允许行使 Motorola Solutions 软件的权利。未以明示、暗示、禁止反言或其他任何方式授予 Motorola Solutions 专利权或版权的许可。
VII. 适用法律
本保修受美国伊利诺斯州法律的约束。
VIII. 仅适用于澳大利亚
此保修服务由 Motorola Solutions Australia Pty Limited (ABN 16 004 742 312)（地址：Tally Ho Business Park, 10 Wesley Court, Burwood East, Victoria）提供。
我们的产品提供《澳大利亚消费者法案》中涵盖的各种保修。您有权因产品严重故障而要求换货或退款，以及因任何其他合理可预见的损失或损害而要求赔偿。如果产品质量不合格且未出现严重故障，您也有权要求维修或更换产品。
Motorola Solutions Australia 的上述有限保修是对您根据《澳大利亚消费者法案》所享有的权利和补救措施的补充。如有任何问题，请致电 Motorola Solutions Australia (1800 457 439)，也可以访问我们的网站：http://www.motorolasolutions.com/XA-EN/Pages/Contact_Us 了解最新的保修条款。
第1章
使用须知
本用户指南涵盖了在您所在区域提供的对讲机型号的基本操作。
本手册中使用的注解
在本手册的全文中，您会注意到使用了警告、小心和注意。这些注解用于强调存在的安全隐患，用于提示您在操作时应小心谨慎。
警告: 操作过程、举措或状况等，如果不严格遵守，则可能导致受伤或死亡。
注意: 操作过程、举措或状况等，如果不严格遵守，则可能导致设备损坏。
注释: 必须强调的操作过程、举措或状况等。
特殊注解
以下特殊注解用于整个手册，以重点介绍某些信息或项目：
表 2：特殊注解
| 示例 说明 | |
| 菜单键或 PTT 按键 | 粗体字表示某个按键、按钮或软菜单项的名称。 |
| 对讲机显示蓝牙开。 | 打字机字体表示对讲机上显示的 MMI 字符串或信息。 |
| <所需 ID> | Courier 字体、粗体、斜体和尖括号表示用户输入内容。 |
| 设置→提示音→所有提示音 | 字间有箭头的粗体字表示菜单项中的浏览结构。 |
功能和服务可用性
注释:
并非手册中的所有功能都适用于您的对讲机。有些功能会因地理区域而异。您的经销商或管理员也可能已经针对具体需要定制了对讲机。请联系您的经销商或管理员了解详细信息。
您可以向您的经销商或系统管理员咨询以下事项：
- 每个按钮的功能是什么？
- 哪些可选附件可满足您的需求？
● 使用对讲机实现有效通信的最佳做法是什么？
● 怎样的维护过程可延长对讲机寿命？
1.1
软件版本
软件版本 TRBO2025.02_FW_R02.25.02.1000 及更高版本支持后续小节中介绍的所有功能。
MN007848A01-AL
第章 1: 使用须知
请联系您的经销商或管理员了解详细信息。
1.2
技术规格
有关对讲机规格的详细信息，请参阅对讲机型号的数据表，网址为 motorolasolutions.com/r7-radio。
第2章
简介
本用户手册是按照提供给该地区的最高级别型号进行阐述的。
您的对讲机可以使用对讲机编程软件进行预设，如客户编程软件(CPS)和对讲机管理(RM)。
下表介绍访问不同对讲机型号的功能的方法。根据对讲机型号，您会收到不同的指示。
表 3：不同对讲机型号的功能访问和指示
| 全键盘 无键盘 | ||
| 对讲机型号 | 图1:R7 | 图2:R7、R7a |
 |  | |
| 功能访问 | ●菜单 ^4 ●操作列表●可预设按钮 | 可预设按钮 |
| 功能指示 | ●提示音●LED指示灯 | ●提示音●LED指示灯 |
全键盘 无键盘
- 显示
- 语音提示或文本转语音
- 语音提示或文本转语音
注释:
要了解可预设按钮的可用功能，请参阅可预设按钮第33页的主题。
要了解菜单上的功能可用性，请参阅基于图标的单概述第54页的一章。
第3章
对讲机维护
本节介绍对讲机的基本操作预防措施。
表 4：IP 规格
| IP 规格 说明 | |
| IP66 | 让对讲机可耐受来自任何方向的高压水射流。 |
| IP68 | 让对讲机可在两米深的水中耐受两个小时,并能承受雨、雪、灰尘等恶劣的野外条件和油脂或其他表面污染物。 |
注意: 请勿拆卸对讲机。这样可能会损坏对讲机密封垫，并出现通往对讲机内部的漏洞。务必在可以检测对讲机的密封性和更换密封件的服务站进行对讲机维护。
- 如果对讲机被浸没在水中，请用力挥动对讲机，这样可以将积留在扬声器网罩和麦克风接口内的水甩出。积留的水分会导致音质降低。
- 如果电池触点部位接触到水，则在装入电池前，请将对讲机和电池的电池触点擦干净并晾干。残留的水分会导致对讲机短路。
- 如果对讲机被浸没在腐蚀性液体中（例如盐水），请用清水将对讲机和电池冲洗干净，然后将对讲机和电池凉干。
- 清洁对讲机的外表面时，请使用中性餐洗剂与清水的稀释溶液（例如一茶匙餐洗剂和一加仑水）。
- 切勿刺戳位于电池触点下方的对讲机壳上的孔（洞）。该孔能够使对讲机内的压力保持平衡。如果这样做，液体可能会渗漏进对讲机，从而可能导致其丧失防水性能。
- 切勿堵塞或覆盖该孔，即使是标签也不可以。
● 确保不让油泥接触到该孔。
- 对讲机所设计的防水性能为：最大防水深度为 2 米，最长浸没时间为 120 分钟。超过最大限值可能会导致对讲机损坏。
R7 外壳材料采用非晶聚碳酸酯 (PC) 共聚物树脂制成，具有出色的耐化学腐蚀性，适用于医疗设备行业中的应用。该材料已经过测试且通过了 ISO 10993-5 和 ISO 10993-10 的有限生物相容性测试。
3.1
对讲机清洁和消毒
清洁过程
以下过程介绍了清洁对讲机内外表面时推荐的清洁剂以及方法。外表面包括前壳、外壳组件及电池。进行定期目视检查时，一旦发现表面有污点、油脂和/或尘垢，应立即进行清洁。
注意: 只使用制造商规定的化学品。遵照标签或材料安全数据表上规定的所有安全注意事项。一些化学物质及其蒸气对某些塑料可能有害。避免使用气雾喷雾器、调谐器洗涤剂及其他化学产品。
注释: 仅在拆卸对讲机以进行检修或维修时清洁内表面。
消毒和去污过程
Motorola Solutions 根据目前对讲机卫生的最佳理解，为您的对讲机提供建议的清洁和消毒指南。按照全球卫生机构的说法，清除表面的细菌、污垢和杂质可以降低传播感染的风险。
以下消毒剂和去污剂可用于给对讲机消毒：
- 70% 异丙醇
- 70%乙醇
- PDI 一次性消毒湿巾
- PDI增强型消毒湿巾
- 乐守消毒湿巾（所有气味）
- Clorox Commercial Solutions® Clorox® 消毒湿巾（清新气味）
- 麦瑞斯 Vionex 医疗级消毒湿巾
- 滴露表面清洁湿巾
- Medipal 消毒湿巾
- 擦拭消毒湿巾
关于建议的清洁和消毒指南的更多信息，请参考以下链接。
- 从对讲机上拆下电池和附件。
- 将已拆卸电池和附件的对讲机放在原包装中。
- 将包装存放在受控环境中。
以下是受控环境的条件：
- 干燥
- 通风良好
- 温度范围为 68^ / 20^ 至 86^ / 30^
- 湿度范围为 30% 至 60%
注释: 如果长时间存放对讲机，可能会出现轻微变色。但是，变色通常不会影响对讲机的性能。
第4章
对讲机概述
| 标签 | 名称 | 说明 |
| 1 | 天线 发射和接收电磁波。 | |
| 2 | LED 指示灯 提供运行状态信息。 | |
| 3 | 前置麦克风 在激活 PTT 或语音操作时,允许发送语音。 | |
| 4 | 3 点式可预设功能按钮 可分配对讲机功能的可预设按钮。 | |
| 5 | 通话按键 (PTT) 允许您执行语音操作(例如,组呼和单呼)。 | |
| 6 | 1 点式可预设功能按钮 可分配对讲机功能的可预设按钮。 | |
| 7 | 2 点式可预设功能按钮 可分配对讲机功能的可预设按钮。 | |
| 8 | 紧急呼叫按钮 允许您打开和关闭紧急呼叫操作。 | |
| 9 | 显示 对讲机显示屏。 | |
| 10 | 键盘 这些按键允许您在执行各种基于文本的操作时选择和输入字符。 | |
| 11 | 扬声器 输出由对讲机生成的所有提示音和音频(例如键盘音和语音等功能)。 |
标签 名称 说明
| 12 | 开/关/音量旋钮 允许您打开或关闭对讲机并调整音量。 |
| 13 | 信道选择器旋钮 允许您选择信道。 |
| 14 | 后置麦克风 降噪麦克风。 |
| 15 | 皮带夹槽 允许您连接皮带夹。 |
| 16 | 充电触点 电池的充电点。 |
| 17 | 充电轨 在充电期间提供放置指导。 |
| 18 | 设备标签区域 用于粘贴标签的区域,建议尺寸为34.5毫米(长)、12.8毫米(宽),边角留有1.3毫米用于自定义。 |
| 19 | 附件接口 允许您将附件连接到对讲机。 |
| 20 | 系索孔 允许您将挂绳安装到对讲机上。 |
| 标签 | 名称 | 说明 |
| 1 | 天线 发射和接收电磁波。 | |
| 2 | LED 指示灯 提供运行状态信息。 | |
| 3 | 前置麦克风 在激活 PTT 或语音操作时,允许发送语音。 | |
| 4 | 3 点式可预设功能按钮 可分配对讲机功能的可预设按钮。 | |
| 5 | 通话按键 (PTT) 允许您执行语音操作(例如,组呼和单呼)。 |
标签 名称 说明
| 6 | 1点式可预设功能按钮 可分配对讲机功能的可预设按钮。 |
| 7 | 2点式可预设功能按钮 可分配对讲机功能的可预设按钮。 |
| 8 | 扬声器 输出由对讲机生成的所有提示音和音频(例如键盘音和语音等功能)。 |
| 9 | 紧急呼叫按钮 打开和关闭紧急操作。 |
| 10 | 信道选择器旋钮 允许您选择信道。 |
| 11 | 开/关/音量旋钮 允许您打开或关闭对讲机并调整音量。 |
| 12 | 后置麦克风 ^5 降噪麦克风。 |
| 13 | 皮带夹槽 允许您连接皮带夹。 |
| 14 | 充电触点 电池的充电点。 |
| 15 | 充电轨 在充电期间提供放置指导。 |
| 16 | 设备标签区域 用于粘贴标签的区域,建议尺寸为34.5毫米(长)、12.8毫米(宽),边角留有1.3毫米用于自定义。 |
| 17 | 附件接口 允许您将附件连接到对讲机。 |
| 18 | 系索孔 允许您将挂绳安装到对讲机上。 |
4.1
键盘概述
图3：键盘概述
| 标签 | 按钮名称 | 说明 |
| 1 | 可预设按钮 1 (P1) 此按钮可使用对讲机编程软件进行现场预设。 | |
| 2 | 菜单/OK 按钮 按下可访问菜单功能。 | |
| 3 | 数字键 反复按这些键,直到出现所需的字母、数字、标点符号或符号。 | |
| 4 | * 或删除键 | 输入数字时,按此键可输入 *。 |
| 在文本输入过程中,按此键可删除字符。 | ||
| 5 | 0 键 按此键可输入 0。 | |
| 按住可启用或禁用 Caps Lock。 | ||
| 6 | # 或空格键 | 输入数字时,按此键可输入 #。 |
| 在文本输入过程中,按此键可插入空格。 | ||
| 按住此键可更改文本输入方法。 | ||
| 7 | 后退/主屏幕按钮 按下可返回到前一屏幕。 | |
标签 按钮名称 说明
| 8 | 可预设按钮 2 (P2) 此按钮可使用对讲机编程软件进行现场预设。 |
| 9 | 4 向导航按钮 按向上、向下、向左和向右按钮可导航浏览您的选项。 |
4.2
可预设按钮
您可以通过编程软件将可预设按钮预设为以下对讲机功能的快捷方式。
注释: 请联系您的经销商了解详细信息。
表 8：可分配的对讲机功能
| 功能 说明 |
| 回声(AF)抑制器 允许您打开或关闭 AF 抑制器功能。 |
| 操作列表 允许您启动操作列表并启动操作列表中的功能。 |
| 所有提示音 允许您打开或关闭所有提示音和提示。 |
| 模拟加扰 允许您打开或关闭模拟加扰功能。 |
| 模拟加扰代码 允许您打开或关闭模拟加扰代码功能。 |
| 音频配置文件 允许您选择首选音频配置文件。 |
| 音频录制 允许您录制所有有效接收的呼叫。 |
| 音频路由 允许您在内部和外部扬声器之间切换音频路由。 |
| 音频切换 允许您在对讲机内置扬声器和有线附件扬声器之间切换音频路由。 |
| 背光 允许您打开或关闭显示屏背光。 |
| 背光亮度 允许您调整亮度级别。 |
| 电池指示灯 允许您检查电池电量的当前状态。 |
| 信标 允许您打开或关闭信标。 |
| 信标重置 允许您在不禁用信标的情况下重置信标提示音。 |
| 蓝牙®音频切换 允许您在对讲机内置扬声器和启用了蓝牙功能的外部附件之间切换音频路由。 |
| 蓝牙连接 允许您启动蓝牙查找并连接操作。 |
| 蓝牙断开 允许您终止对讲机与任何启用了蓝牙的设备之间的所有现有蓝牙连接。 |
| 蓝牙可发现 允许您让对讲机进入蓝牙可发现模式。 |
| 亮度 允许您调整亮度级别。 |
| 繁忙队列取消 当在繁忙队列中发起非紧急呼叫时,此功能可让您退出繁忙模式。在繁忙队列中接听紧急呼叫时,您无法将其取消。 |
| 呼叫提示 允许您直接访问通讯录并选择所需联系人来发送呼叫提示。 |
| 呼叫转接 允许您打开或关闭呼叫转移。 |
| 通话记录 允许您选择通话记录列表。 |
功能 说明
| 取消 允许您取消正在进行的呼叫。如果呼叫类型为“组呼”,则只有呼叫发起者可以使用此按钮取消正在进行的呼叫。如果呼叫类型为“单呼”,则呼叫发起者和接收者都可以使用此按钮取消正在进行的呼叫(仅适用于带显示屏的机型)。 |
| 信道通知 允许您在当前信道中播放区域和信道通知语音消息。 |
| 确认 允许您确认功能。 |
| 通讯录 可直接访问通讯录。 |
| 蜂窝 允许您打开或关闭蜂窝。 |
| 显示模式 允许您切换至日间或夜间模式。 |
| 紧急呼叫关 允许您终止正在呼出的紧急呼叫。 |
| 紧急呼叫开 允许您发起紧急呼叫。 |
| 倒地警报 允许您打开或关闭倒地警报。 |
| 倒地警报重置 允许您取消倒地警报提示音并重置功能计时器,而不禁用倒地警报。 |
| 全球导航卫星系统(GNSS)开或 允许您打开或关闭卫星导航系统。关 |
| 室内定位 允许您打开或关闭室内定位。 |
| 智能音频 允许您打开或关闭智能音频。 |
| 任务单 允许您访问“任务单”文件夹。 |
| 键盘锁定 允许您切换键盘以锁定或解锁。 |
| 手动拨号 允许您通过输入用户ID发起单呼。 |
| 手动站点漫游 允许您启动手动站点搜索。 |
| 麦克风 AGC 允许您打开或关闭内部麦克风自动增益控制(AGC)功能。 |
| 监听 允许您监听信道。 |
| 静音模式 允许您打开或关闭“静音模式”。 |
| 通知 允许您直接访问通知列表。 |
| 无用信道删除 允许您从扫描列表中暂时删除无用信道,选定信道除外。删除的无用信道将恢复到扫描列表中,例如,当对讲机关闭再重新打开时(智能信道共享模式下不适用)。 |
| 单键接入 允许您直接访问预定义的呼叫功能。 |
| 选件板功能 允许您切换选件板功能以启用或禁用启用了选件板的信道。 |
| 永久监听 允许您监听选定信道的所有对讲机通信,直至该功能禁用(智能信道共享模式下不适用)。 |
| 电话 允许您直接访问电话通讯录。 |
| 电话退出 允许您终止电话呼叫(仅适用于无显示屏或数字显示屏机型的数字模式)。 |
| 播放所有音频/停止播放音频 允许您播放所有录制的音频或停止播放录制的音频。 |
| 播放最新/下一个音频 允许您播放最新或下一个录制的音频。 |
| 功率级别 允许您将传输功率切换为高或低。 |
功能 说明
加密 允许您打开或关闭加密。
对讲机检测 允许您检查对讲机在系统中是否处于活动状态。
对讲机启用或遥毙 允许远程启用或遥毙目标对讲机。
对讲机名称 在对讲机显示屏上显示对讲机别名。
远程监听 允许您打开目标对讲机的麦克风，而不提供任何指示。
中继器或脱网 允许您在使用中继器和直接与其他对讲机通信之间切换。
重置主信道 允许您选择新的主信道。
恢复或启用对讲机 允许您恢复或启用系统中的任何对讲机。
铃声提示类型 允许您直接访问“铃声提示类型”设置。
漫游请求 允许您请求搜索其他站点。
扫描 允许您打开或关闭扫描。
将主信道提醒静音 允许您将主信道提醒静音。
站点信息 允许您查看当前 Capacity Max 或其他系统的站点名称和 ID。
站点锁定 允许您启用站点锁定，从而仅在当前站点中搜索，或者禁用站点锁定，从而也可在其他站点中搜索。
状态 允许您选择状态列表菜单。
临时关闭或遥毙对讲机 允许您启用或遥毙系统中的任何对讲机。
遥感遥测控制 允许您控制本地或远程对讲机上的输出引脚。
短信 允许您选择短信菜单。
时间和日期提示
在对讲机编程软件中，如果语音提示字段设置为文本转语音，则可预设按钮允许您听到指示当前时间和日期的语音提示。
如果语音提示字段设置为语音提示文件，则无法播报时间和日期，并且会发出一声否定提示音。
注释: 此功能仅适用于 R7 型号。
切换呼叫优先级 允许您使对讲机进入呼叫优先级高或正常状态。
禁止传输 允许您阻止来自对讲机的所有传输。
TX 中断远程停止 允许您通过停止传输对讲机来停止进行中的语音呼叫，或终止中继器
呼叫闲置时间来释放信道。此按钮还可用于终止远程监听会话。
颤音增强功能 允许您打开或关闭颤音增强功能。
未分配 指示按钮功能尚未分配。
语音提示 允许您打开或关闭语音提示。
声控传输 (VOX) 允许您打开或关闭 VOX。
Wi-Fi
允许您打开或关闭 Wi-Fi。
区域选择 允许您从区域列表中选择。
区域切换 允许您在 2 个区域之间切换。
第5章
系统概述
系统概述说明对讲机中可用的系统类型和模式。
5.1
Capacity Max
Capacity Max 是基于 MOTOTRBO 控制信道的集群对讲机系统。
MOTOTRBO 数字对讲机产品是 Motorola Solutions 主要面向商业和工业用户销售的产品。MOTOTRBO 使用欧洲电信标准协会 (ETSI) 数字移动无线电 (DMR) 标准（即双时隙时分多址 (TDMA)）将同步语音或数据整合至 12.5 kHz 信道（相当于 6.25 kHz）中。
5.2
传统模拟和数字模式
对讲机中的每个信道都可配置为传统模拟信道或传统数字信道。
从数字模式切换到模拟模式以及从模拟模式切换到数字模式时，有些功能不可用，而有些功能在两种模式下均可用。
每个功能的工作方式有一些微小差别，但这些差别不会影响对讲机的性能。
5.3
IP 站点连接
此功能允许您的对讲机连接至通过互联网协议 (IP) 网络连接的不同可用站点，从而将传统通信扩展到单个站点范围之外。
当对讲机从一个站点的范围内移到另一个站点的范围内时，对讲机会连接到新站点的中继器，以发送或接收呼叫或数据传输。此操作可以自动完成，也可以手动完成，具体取决于您的设置。
在自动站点搜索中，如果来自当前站点的信号较弱或对讲机检测不到来自当前站点的任何信号，对讲机将扫描所有可用站点。然后，对讲机会锁定具有最大接收信号强度指示符 (RSSI) 值的中继器。
在手动站点搜索中，对讲机搜索漫游列表中的下一个站点（可能信号不是最强的但是在范围内）并锁定该中继器。
注释: 每个信道只能启用 “扫描” 或 “漫游”，不能同时启用两者。
您可以将启用了此功能的信道添加到特定的漫游列表中。在自动漫游操作过程中，对讲机会搜索漫游列表中的信道以确定最佳站点。一个漫游列表最多支持16个信道（包括选定信道）。
注释: 您无法在漫游列表中手动添加或删除条目。请联系您的经销商了解详细信息。
5.4
智能信道共享
智能信道共享是一种经济高效的入门级数字集群系统。该系统提供单站点和多站点设置。与非集群系统相比，智能信道共享扩大了系统容量。
注释: 如果尝试使用可预设按钮访问不适用于 “智能信道共享 - 单站点” 或 “智能信道共享 - 多站点” 的功能，您将听到否定提示音。
智能信道共享 - 单站点
“智能信道共享 - 单站点” 是 MOTOTRBO 对讲机系统中的单站点集群配置，它使用信道池支持数百个用户以及最多 254 个通话组。
此配置允许对讲机在处于中继器模式时有效使用多个可用的预设信道。
智能信道共享 - 多站点
“智能信道共享 - 多站点”是 MOTOTRBO 对讲机系统中的多信道集群配置，它将智能信道共享和 IP 站点连接配置的优点结合在了一起。此外，它也称为 “链接智能信道共享”。
它允许对讲机连接至使用 IP 网络连接的不同可用站点，从而将集群通信扩展到单个站点范围之外。此外，它还通过有效使用每个可用站点支持的一系列可用预设信道的组合增加了容量。
当对讲机移出一个站点的范围并移入另一个站点的范围时，它会连接到新站点的中继器以发送或接收呼叫或数据传输。根据您的设置，可以自动或手动进行此操作。
自动
当来自当前站点的信号较弱或对讲机检测不到任何信号时，对讲机会扫描所有可用站点并锁定到 RSSI 值最强的中继器。
手动
对讲机搜索漫游列表中当前在范围内的下一个站点（可能信号不是最强的）并锁定该站点。
任何启用了“智能信道共享 - 多站点”的信道均可添加到漫游列表中。在自动漫游操作过程中，对讲机将搜索这些信道以确定最佳站点。
注释: 您无法在漫游列表中手动添加或删除条目。
5.5
直通模式或双倍容量直通模式
当用户的便携式对讲机或车载台对讲机的发射器输出功率足以让用户直接与客户所需覆盖区域内的所有其他用户通信时，直通模式或双倍容量直通模式系统均适用。
直通模式或双倍容量直通模式 (DCDM) 是对讲机到对讲机的直接通信，适用于不使用中继器的系统。当对讲机在直通模式或双倍容量直通模式下运行时，对讲机始终以相同的频率进行传输和接收。直通模式和双倍容量直通模式为最终用户提供相似服务，但双倍容量直通模式仅在数字模式下可用，并且支持 12.5 kHz 带宽信道上的两个同步语音或数据路径，而直通模式仅支持一个路径。两种模式之间存在一些细微差别，例如，双倍容量直通模式信道也许不能用作 GNSS 恢复信道。
对讲机不限于一个直通模式/双倍容量直通模式频率。它们可预设为具有不同的频率（可通过信道选择器旋钮选择）。
直通模式或双倍容量直通模式无需空中挂断时间即可进行语音呼叫。对讲机具有内部呼叫（“应答”）计时器。由于对讲机仍是活动呼叫的成员，因此在呼叫计时器到期之前使用的信道访问方法为“不礼貌”信道访问。这与呼叫发起的信道访问选择（礼貌或不礼貌）无关。
第6章
WAVE
广域语音环境 (WAVE ^™ ) 提供在两个或更多对讲机之间发起呼叫的方法。
WAVE 允许您使用 Wi-Fi 跨不同设备和网络进行通信。对讲机通过 Wi-Fi 连接到 IP 网络时，将发起 WAVE 呼叫。
对讲机支持 WAVE OnCloud/OnPremise。
注释: 此功能不适用于 R7a 型号。
6.1
WAVE OnCloud/OnPremise
6.1.1
从对讲机模式切换到 WAVE 模式
程序：
从菜单中，选择 WAVE 模式。
结果：
黄色 LED 指示灯双闪。
显示屏显示瞬时通知正在切换到WAVE，然后显示正在准备WAVE。
注释: 切换到 WAVE 模式后，对讲机会自动启用 Wi-Fi。
当对讲机成功切换到 WAVE 模式时，它会显示以下指示：
- 闪烁的黄色 LED 指示灯熄灭。
- 显示屏显示“WAVE已连接”图标、通话组别名和<信道索引>。
如果对讲机未能切换到 WAVE 模式，它会显示以下指示：
● 发出一声否定提示音。
- 红色LED指示灯闪烁。
- 显示屏显示“WAVE已断开连接”图标和无连接或激活：失败，具体取决于错误类型。
注释: 当将新设置更新到对讲机后，会进行同步。当进入 WAVE 模式时，对讲机会显示正在同步...。当同步完成后，对讲机会返回到主屏幕。
6.1.2
从 WAVE 模式切换到对讲机模式
程序：
从菜单中，选择对讲机模式。
结果：
黄色 LED 指示灯双闪。
显示屏显示瞬时通知正在切换到对讲机，然后显示正在准备对讲机。
当对讲机成功切换到对讲机模式时，它会显示以下指示：
- 闪烁的黄色 LED 指示灯熄灭。
- 状态栏中的“WAVE已连接”图标消失。显示屏显示<通话组别名>和<信道索引>。
第7章
使用入门
本章提供有关如何让对讲机做好使用准备的说明。
7.1
为电池充电
先决条件：充电时请关闭对讲机。
程序：
- 为了遵守保修条款和防止损坏，请务必使用充电器用户指南中要求的 Motorola Solutions 认可的充电器为电池充电。
- 为了获得最佳电池性能，初次使用时新电池充电时间应为3到4小时。
电池最好在室温下进行充电。
● 如果充电时充电器 LED 闪烁，必须重新插入对讲机。您可能需要每隔 15 分钟重复一次该步骤。 - 为了得到最佳电池寿命和宝贵的电池数据，请使用 IMPRES 充电器为 IMPRES™ 电池充电。
注释: MOTOTRBO IMPRES 电池具有自校准功能，当使用兼容的 IMPRES 单座充电器和 IMPRES 2 多座充电器（软件版本 2.00 及以上）充电时，不必进行长时间的校准或修复过程。您可以参考经认可的附件列表 第 157 页的。
7.2
安装或拆卸电池
安装电池
程序：
- 将电池与对讲机背面的电池滑轨对齐。
- 按牢电池，将电池往上滑动，直到锁片锁到正确位置。
- 将电池锁片拨到锁定位置。
后续条件：
注释:
如果您的对讲机认证类型设置为UL且安装了错误的电池，则您的对讲机会显示以下指示：
- 一声低音调警告提示音响起。
- 红色LED指示灯闪烁。
- 显示屏显示电池错误。
- 如果使用对讲机编程软件加载，则会发出语音提示或文本转语音。
对于支持 R7a UL 的对讲机型号，要启用 UL 电池检测，请在 MOTOTRBO CPS 2.0 或对讲机管理 (RM) 编程软件中将对讲机认证类型设置为 UL。
如果您将 UL 电池装入经过 FM 认证的对讲机（反之亦然），则对讲机认证将失效。
如果您的对讲机安装了错误或不受支持/无法识别的电池，请立即换上正确的电池。
拆卸电池
先决条件：确保对讲机已关闭。
程序：
- 将电池锁拨到解锁位置。
- 按住电池向下滑，从滑轨上取下。
7.3
安装或拆卸天线
安装天线
程序：
- 将天线置入插孔中。
- 顺时针转动天线。
注释: 固定天线可防止水和灰尘进入对讲机。
注意: 为防止损坏，请只使用 MOTOTRBO 天线替换出现故障的天线。
拆卸天线
程序：
- 逆时针转动天线。
- 从插孔中拆下天线。
7.4
安装通用接口护盖
程序：
- 将护盖的倾斜端插入通用接口上方的卡槽中。
- 将护盖向下按，使护盖正确卡在通用接口中。
- 顺时针旋转指旋螺钉，将接口护盖固定在对讲机上。
7.5
取下通用接口护盖
程序：
- 逆时针转动指旋螺钉。
- 向上滑动接口护盖，使其脱离通用接口的倾斜端。
后续条件：在不使用通用接口时，请装回防尘罩。
7.6
清洁通用接口护盖
何时何处使用：如果对讲机暴露在水中，在安装附件或更换防尘罩之前，确保通用接口干燥。如果对讲机暴露在盐水或污染物中，请执行以下清洁步骤。
程序：
- 将一茶匙中性餐洗剂和一加仑水混合，制成浓度为 0.5% 的溶液。
- 此溶液仅用于清洁对讲机的外表面。使用短毛非金属硬刷薄薄地涂抹溶液。
- 使用一块柔软的无绒布彻底擦干对讲机。确保通用接口的接触点表面清洁且干燥。
- 在通用接口的接触点表面涂抹 Deoxit Gold 清洁剂或使用润滑剂笔（制造商 CAIG 实验室，部件号 G100P）进行清洁。
- 安装附件至通用接口以测试连接性。
后续条件：
注释: 请勿将对讲机浸没在水中。确保没有过量的清洁剂残留在通用接口、控件或缝隙之间。
每月清洁一次对讲机以进行维护。对于更恶劣的环境，例如石化厂或高盐度海洋环境，对讲机的清洁频率应更高。
7.7
打开或关闭对讲机
打开对讲机
程序：
顺时针旋转开/关/音量旋钮，直到听到一声“咔嗒”声。
结果：
如果对讲机已打开，它会显示以下指示：
- 发出一声提示音。
注释: 如果 “提示音/提示” 功能已禁用，则不会响起提示音。
- 绿色LED指示灯亮起。
- 主屏幕亮起。
- 如果语音提示类型设置为语音提示 (VA)，则会启用“开机状态提示”并附加“语音提示文件”，语音提示会发出电池电量以及其他服务提示。
- 如果语音提示类型设置为文本转语音 (TTS)，并且已启用“开机状态提示”，则语音提示会发出电池电量、对讲机别名和其他服务提示。
注释: 如果电池已充电且安装正确，但对讲机无法打开，请与经销商联系以获得更多信息。
关闭对讲机
程序：
逆时针旋转开/关/音量旋钮，直到听到一声“咔嗒”声。
结果：显示屏将显示正在关机。
7.8
在传输音频时握持对讲机
程序：
- 使用大声模式时，请垂直握持对讲机，并让顶部麦克风与嘴的距离保持在5-10厘米。
- 对着顶部麦克风讲话。
注释: 请勿朝对讲机底部或背面讲话。
- 通过扬声器收听。
- 使天线与您的头部和身体的距离至少保持为 2.5 厘米。
结果：
下面显示了在传输音频时握持对讲机的正确方式。
● 要调高音量，请顺时针旋转开/关/音量旋钮。
● 要调低音量，请逆时针旋转开/关/音量旋钮。
注释：
对讲机可通过预设来设置最低音量补偿，但音量在这种情况下无法降低至预设最低音量以下。调节音量时会显示音量滑块界面。
7.10
将对讲机插入机套中
程序：
- 将对讲机放入机套。
- 扣好机套。
7.11
从机套中取出对讲机
程序：
- 松开机套。
- 从机套中取出对讲机。
第8章
主屏幕概述
| 编号 | 名称 | 说明 |
| 1 | 状态栏 | 状态图标显示在状态栏中,可提供设备状态和功能通知。 |
| 2 | 日期 | 可用的日期格式为 DD/MM/YYYY(默认)和 MM/DD/YYYY。 |
| 3 | 对讲机控制小组件 | 显示信道错误、集群状态、呼叫状态。 |
| 4 | 通知小组件 | 显示最新通知。 |
| 5 | 可预设按钮 1 (P1) 此按钮可使用对讲机编程软件进行现场预设。 | |
| 6 | 可预设按钮 2 (P2) 此按钮可使用对讲机编程软件进行现场预设。 | |
| 7 | 时间 | 支持的时间格式为 12 小时(默认值)和 24 小时。 |
8.1
状态指示灯
状态指示灯说明在对讲机中使用的图标和 LED 指示灯。
8.1.1
状态图标
这些图标显示在状态栏中，以提供设备特定的信息或状态。
| 图标 | 名称 | 说明 |
| 自动漫游 已启用自动漫游功能。 | ||
| 电池 电量条的数量表示电池中的剩余电量。 | ||
| 蓝牙已连接 蓝牙功能已启用。当连接了一个远程蓝牙设备时,此图标将保持亮起状态。 | ||
| 呼叫优先级高 “呼叫优先级高”已启用。 | ||
| 协作应用程序链接 您的对讲机现已配对并连接到物联网设备。 | ||
| 动态通话组号码分配 (DGNA) 您的对讲机在 DGNA 通话组中。 | ||
| 下载 您的对讲机当前正在下载文件或已下载文件。 | ||
| 紧急呼叫 对讲机处于紧急呼叫模式。 | ||
| 全球导航卫星系统 (GNSS) GNSS 功能已启用。定位可用时,该图标亮起。 | ||
| GNSS 错误 GNSS 功能已启用,但从卫星接收数据时有问题。 | ||
| GNSS 不可用 GNSS 功能已启用,但未接收到卫星数据。 | ||
| 大批量数据 对讲机正在接收大批量数据,信道处于繁忙状态。 | ||
| 键盘 您的对讲机键盘处于锁定或解锁状态。 | ||
| 位置 位置状态已打开并可用。 | ||
| 位置不可用 位置状态已打开但不可用,这是因为蓝牙已禁用或信标扫描通过蓝牙挂起。 | ||
| 日志可用 指示您对讲机中的日志准备就绪,可供上传。 |
图标 名称 说明
正在上传日志 指示您对讲机中的日志正在上传。
注释：
如果您的对讲机在日志上传过程中断开 Wi-Fi 连接，则您的对讲机会显示以下指示。
- 状态栏显示日志可用图标，而非正在上传日志图标。
- 日志上传过程停止。
连接到 Wi-Fi 连接后，您的对讲机将显示以下指示。
- 状态栏显示正在上传日志图标。
- 日志上传过程恢复。
监听 正在监听所选信道。
通知 对讲机接收到活动或事件的通知。
选件板 选件板已启用。
选件板不可用 选件板已禁用。
无线编程 (OTAP) 延迟计时表示自动重新启动对讲机之前剩余的时间。器
功率级别 对讲机设在低功率级别。当对讲机处于高功率级别时，图标消失。
响应抑制 防止对讲机响应任何呼入传输。
接收信号强度指示符 (RSSI) 显示的信号强度柱数目表示对讲机信号强度。四个信号强度柱表示信号的强度最强。只有在接收时才显示该图标。
不在信号区 对讲机无法检测到来自系统或当前站点的信号。
接收 对讲机正在接收呼叫。
传输 对讲机正在传输呼叫。
扫描 扫描功能已启用。
扫描优先级 对讲机检测到指定为优先级 1 或 2 的信道或组上的活动。
投票扫描 投票扫描功能已启用
安全 加密功能已启用。
不安全 加密功能已禁用。
共享频率 指示对讲机正锁定到共享控制信道。
脱网 在无中继器时，对讲机配置为对讲机到对讲机的通信。
禁止传输 允许您阻止来自对讲机的所有传输。
| 图标 | 名称 | 说明 |
| 静音 静音已启用,扬声器已静音。 | ||
| 仅响铃 已激活响铃模式。 | ||
| 静音 静音模式已启用。 | ||
| 禁用提示音 提示音已关闭。 | ||
| 服务和支持 指示您的对讲机需要服务和支持。 | ||
| Wi-Fi 对讲机已连接到 Wi-Fi 网络。强度柱数目表示 Wi-Fi 网络的信号强度。 | ||
| Wi-Fi 不可用 Wi-Fi 网络不可用。 |
8.1.2
蓝牙设备图标
以下图标显示在可用的已启用蓝牙的设备列表中的列表项旁边，用于指示设备类型。
表 10：蓝牙设备图标
| 图标 | 图标名称 |
| 蓝牙音频设备 | |
| 蓝牙数据设备 | |
| 蓝牙 PTT 设备 | |
| 蓝牙 PAN 设备 | |
| 蓝牙传感器设备 |
8.1.3
呼叫图标
以下图标在呼叫过程中出现在显示屏上。这些图标也出现在通讯录中，表示别名或 ID 类型。
表 11：呼叫图标
| 图标 | 图标名称 |
| 蓝牙 PC 呼叫 | |
| DGNA 呼叫 | |
| 调度呼叫 | |
| 组呼/全呼 | |
| 非 IP 外围设备个呼 | |
| 非 IP 外围设备组呼 | |
| 组呼或全呼电话呼叫 | |
| 单呼电话呼叫 | |
| 单呼 |
8.1.4
任务图标
以下图标会短暂显示在显示屏的“任务”文件夹中。
表 12：任务图标
| 图标 | 图标名称 |
| 所有任务 | |
| 新任务 | |
| 任务进行中 | |
| 任务发送失败 | |
| 任务发送成功 | |
| 1 | 优先级 1 任务 |
| 2 | 优先级 2 任务 |
| 3 | 优先级 3 任务 |
8.1.5
小型通知图标
在采取执行任务的操作后，显示屏上会短暂显示以下图标。
表 13：小型通知图标
| 图标 | 图标名称 |
| ! | 传输失败(否定性) |
| √ | 传输成功(确定性) |
| ○ | 正在传输(过渡性) |
8.1.6
LED 指示灯
LED 指示灯显示对讲机的工作状态。
符合资质的技术人员可以通过预设来永久禁用 LED 指示灯。
表 14：LED 指示灯
| 指示 状态 | |
| 呈红色闪烁 | ●对讲机指示电池不匹配。●开机后对讲机自检失败。●对讲机正在接收紧急呼叫传输信号。●对讲机正在低电池电量状态下传输。●如果配置了自动范围应答机系统,对讲机已移至范围以外。●已启用静音模式。 |
| 呈黄色长亮 | ●对讲机处于蓝牙可发现模式。●对讲机正在监听某个传统信道。 |
| 呈黄色闪烁 | ●对讲机尚未回应呼叫提示。●对讲机正在扫描活动。●对讲机已启用灵活接收列表。●所有“智能信道共享-多站点”信道均处于繁忙状态。 |
| 呈黄色双闪 | ●对讲机已启用自动漫游功能。●对讲机正在主动搜索新站点。●对讲机尚未回应组呼提示。●对讲机已锁定。●在智能信道共享模式下,对讲机未与中继器连接。●所有智能信道共享信道均处于繁忙状态。 |
| 呈绿色长亮 | ●对讲机正在开机。●对讲机正在传输。●对讲机正在发送呼叫提示或紧急呼叫传输信号。 |
| 呈绿色闪烁 | ●对讲机正在接收呼叫或数据。●对讲机正在检索无线编程传输信号。●对讲机正在以无线方式检测活动。 |
| 呈绿色双闪 对讲机正在接收加密呼叫或数据。 | |
8.2
对讲机控制小组件
对讲机控制小组件显示当前区域和信道、信道错误、集群状态和呼叫状态。
| 颜色 | 呼叫状态 |
| 淡蓝色 空闲 | |
 | |
| 黄色 正在接收呼叫 | |
 | |
| 红色 正在传送呼叫 | |
 | |
| 灰色 未预设 | |
 |
8.3
通知小组件
通知小组件为您提供重要通知。您可以直接从通知小组件中执行操作。
表 15：通知小组件概述
| 编号 | 名称 | 说明 |
| 1 | 通知类型 | 显示最新通知。 |
| 2 | 内联图标 | 显示最新通知图标。有关更多信息,请参阅 通知小组件图标 第 52 页的。 |
| 3 | 呼叫方或发送方 ID 状态信息 | 根据收到的最新通知显示呼叫方或发送方 ID 信息。 |
| 4 | 时间戳信息 | 显示收到通知的时间戳。 |
| 5 | 未读通知总数 | 显示未读通知总数。如果未读通知数量超过 10 个,通知小组件会将总数显示为 。 |
8.3.1
通知小组件图标
这些图标出现在通知小组件上，指示收到的通知。
| 图标 | 名称 |
 | 呼叫提示 |
 | 紧急呼叫 |
 | 任务单 |
 | 未接听呼叫 |
 | 服务和支持 |
 | 状态信息 |
图标名称
短信
8.4
屏幕保护程序
屏幕保护程序功能可让对讲机降低电池消耗并延长电池寿命。
在以下情况下，您的对讲机将在背光超时计时器到期后进入屏幕保护程序模式：
- 在对讲机编程软件中，背光 超时计时器（秒）的配置未设置为无限。
- 对讲机仍显示主屏幕。
- 对讲机未处于任何活动语音呼叫或呼叫闲置时间状态。
- 对讲机未显示任何瞬时通知，如主屏幕提醒或电池电量不足警告。
如果出现以下情况，对讲机将退出屏幕保护程序模式：
- 检测到任何用户输入。
- 按 PTT 按钮、键盘按钮或可预设按钮。
启动紧急呼叫。
注释: 如果您的紧急呼叫配置为静默或带语音的静默，则启动紧急呼叫不会退出屏幕保护程序模式。
○ 转动开/关/音量旋钮或信道选择旋钮。
○ 连接或分离任何附件。
- 对讲机正在接收语音呼叫。
- 对讲机正在接收非语音传输活动，如呼叫提示和任务。
- 对讲机显示任何瞬时通知，如主屏幕提醒或电池电量不足警告。
第9章
基于图标的单概述
基于图标的菜单每页最多可填充九个菜单图标。对讲机会根据功能可用性自动填充基于图标的菜单。
| 1 | 菜单字符串 | 显示相应选定菜单图标的名称。 |
9.1
基于图标的菜单图标
| 图标 | 名称 |
| 音频播放 | |
| 蓝牙 | |
| 通话记录 | |
| 呼叫方别名 | |
| 联系人 | |
| 紧急呼叫 | |
| 任务 | |
| 登录 | |
| 退出 | |
| 消息 | |
| 通知 | |
| 对讲机模式 | |
| 扫描 | |
| 服务和支持 | |
| 状态 | |
| 实用程序 | |
| Wi-Fi | |
| 区域 |
9.2
访问基于图标的菜单
程序：
- 从主页屏幕选择菜单/确定按钮。
- 使用 4 向导航按钮或数字键浏览菜单。
注释: 数字键上的每个数字都与菜单上显示的每个图标相关联。
第10章
基本对讲机操作
本节介绍了可在对讲机上执行的基本操作。
10.1
注册
您的对讲机可能会从 Capacity Max 系统接收与注册相关的信息。
注册
当您打开对讲机、更改通话组或请求站点漫游时，对讲机会向系统发送注册信息。如果对讲机无法在站点上注册，对讲机会自动尝试漫游到另一站点，并从漫游列表中暂时移除尝试注册的站点。
当站点搜索成功时，对讲机会显示以下指示：
- 发出一声提示音。
- 黄色LED指示灯双闪。
- 显示屏显示正在注册。
站点注册成功后，您的对讲机会显示站点<编号>。
不在信号区
当对讲机检测不到来自系统或当前站点的信号时，对讲机会显示以下指示：
- 将发出一声重复音。
- 红色闪烁。
- 显示屏显示超出范围。
通话组加入失败
当您的对讲机未能尝试加入通话组时，对讲机会显示加入失败。
注册被拒
当系统注册不被接受时，对讲机会显示以下指示：
- 黄色LED指示灯双闪。
- 显示屏显示注册被拒。
10.2
站点概述
站点会覆盖特定区域。
在多站点网络中，系统会在当前站点的信号等级降低至无法接受的等级时自动搜索新站点。
10.2.1
站点集群
站点集群仅适用于 Capacity Max 系统。站点必须能够与要被视为系统集群的集群控制器通信。
如果站点无法与系统中的集群控制器通信，对讲机将进入“站点集群”模式。处于“站点集群”模式时，对讲机将定期提供声音和视觉指示，以指示功能受限。
当对讲机处于“站点集群”模式时，对讲机将显示站点集群并且将发出重复提示音。
处于“站点集群”模式的对讲机仍然能够发起组呼和个人语音呼叫，并向同一站点中的其他对讲机发送短信。
语音控制台、日志记录器、电话网关和数据应用程序无法与该站点的对讲机进行通信。
处于 “站点集群” 模式后，参与多个站点呼叫的对讲机将只能与同一站点中的其他对讲机进行通信。与其他站点之间进行的通信将丢失。
注释: 如果有多个站点覆盖对讲机的当前位置，并且其中一个站点进入“站点集群”模式，则对讲机将漫游到覆盖范围内的另一个站点。
10.2.2
自动漫游
根据对讲机使用的系统，此功能允许对讲机漫游到所需站点。
当多站点信道附加了站点搜索列表时，其具有自动漫游功能。
对讲机可以通过站点搜索漫游到不同站点。
表 16：站点搜索的类型
| 类型 说明 | |
| 被动站点搜索 (PassiveSS) | 当“站点锁定”关闭时,PassiveSS会扫描可用站点并选择最强的信号作为当前主站点。 |
| 主动站点搜索 (ActiveSS) ActiveSS | 向中继器发送唤醒请求。 |
10.2.3
打开站点锁定
程序：
按预设的站点锁定按钮。
结果：对讲机会显示以下指示：
- 发出一声确定提示音。
- 显示屏显示站点已锁定。
- 对讲机只会在当前站点中进行搜索。
10.2.4
关闭站点锁定
程序：
按预设的站点锁定按钮。
结果：对讲机会显示以下指示：
- 发出一声否定提示音。
- 显示屏显示站点已解锁。
- 对讲机会搜索其他站点的列表，其中包括当前站点。
10.2.5
启动手动站点搜索
程序：
- 从菜单中，选择实用程序→对讲机设置→站点漫游。
- 禁用站点锁定。
- 选择活动搜索。
结果：对讲机会显示以下指示：
- 发出一声提示音。
- 绿色LED指示灯闪烁。
如果对讲机找到新站点，它会显示以下指示：
● 发出一声确定提示音。
- LED 指示灯熄灭。
如果对讲机未找到新站点，它会显示以下指示：
- 发出一声否定提示音。
- LED 指示灯熄灭。
如果范围内有新站点，但对讲机无法与其连接，它会显示以下指示：
● 发出一声否定提示音。
- LED 指示灯熄灭。
10.2.6
访问邻域站点列表
程序：
从菜单中，选择实用程序→对讲机信息→邻域站点。
10.3
区域和信道选择
区域是一个信道组。您可以为每个信道预设支持不同用户组的不同功能。
表 17：支持的区域和信道数
| 型号 | 区域 | 信道 | 每个区域的信道数 |
| 显示 | 250 1000 160 | ||
| 无显示屏 | 4 64 16 | ||
10.3.1
选择区域
程序：
从菜单中，选择区域→<所需区域>。
结果：屏幕短暂显示<区域>已选定。
注释: 对于所有无键盘对讲机，建议启用 “语音提示” 功能以选择区域。“语音提示” 功能只能通过对讲机编程软件启用。
10.3.2
使用别名搜索选择区域
程序：
- 从菜单中，选择 区域。
- 输入别名所需的字符。
结果：
屏幕短暂显示<区域>已选定。
注释: 别名搜索不区分大小写。如果有两个或两个以上名称相同的条目，显示屏将显示列表中首先列出的条目。
10.3.3
选择信道
程序：
旋转信道选择器旋钮。
注释: 如果启用虚拟信道停止，对讲机将在到达第一个或最后一个信道后停止。您会听到提示音。
结果：对讲机将切换到首选信道。
10.3.4
使用直接信道拨号选择信道
程序：
在主屏幕中，输入<所需的信道编号>→菜单/确定。
10.4
响应通知
注释: 您可以通过对讲机编程软件中的响应呼叫方设置，在主屏幕上自定义单呼和呼叫提示功能的通知小组件。启用响应呼叫方后，您可以直接查看单呼或呼叫提示通知的通知列表。如果已禁用响应呼叫方，通知将显示在通知小组件中。
程序：
- 从主屏幕中，选择向下按钮。
- 要查看通知详细信息，请选择菜单/确定按钮。
10.5
服务和支持
您可以通过服务代码确定对讲机所需服务和支持的类型。
有关服务代码的更多信息，请参阅 https://motr.la/docs 上的《MOTOTRBO™ 对讲机服务代码故障排除指南》(MN009539A01)
10.5.1
访问全键盘型号的服务代码
对于全键盘型号，对讲机显示屏上会显示通知提示和服务代码。
程序：
执行以下操作之一：
| 选项 | 操作 |
| 访问单个通知警报 | a. 从主屏幕中,选择向下按钮。b. 要查看服务代码详细信息和二维码,请选择菜单/确定按钮。c. 要删除通知,请按菜单/确定按钮。 |
| 访问多个通知警报 | a. 从主屏幕中,选择向下按钮。b. 要查看通知详细信息,请选择菜单/确定按钮。c. 要查看服务代码详细信息和二维码,请从通知列表中选择<所需通知>。d. 要删除通知,请按菜单/确定按钮。 |
| 选项 操作 | |
| 从服务和支持服务和支持菜单访问服务代码 | a. 从菜单中,选择服务和支持。b. 执行以下操作之一:● 要查看“使用入门”页面的二维码,请选择获取支持。● 要查看服务代码详细信息和二维码,请从列表中选择<所需服务消息类别>。 |
扫描该二维码可进入 Motorola Solutions Knowledge Portal（Motorola Solutions 知识门户），您在其中可以找到与对讲机需求相关的信息和建议操作。如果无法扫描二维码，请在网络浏览器中输入二维码下面的网址。
10.5.2
访问非键盘型号的服务代码
对于非键盘型号，仅可通过语音提示获取相应的服务代码消息。
注释: 如果未在对讲机编程软件中启用语音提示功能，则服务模式和与服务相关的提示不适用于您的非键盘型号。
程序：
- 要进入服务模式，请在对讲机开启后的 10 秒内按住 3 点式可预设功能按钮 5 秒钟。
- 请执行以下操作：
● 要收听所有服务消息，请再次按下 3 点式可预设功能按钮。
- 要删除所有服务消息，请按住 1 点式可预设功能按钮，直至您听到有效提示音，表示已成功删除所有服务消息。
- 要退出服务模式，请关闭并重新打开对讲机。
注释: 当对讲机处于服务模式时，将禁用正常的对讲机操作。
10.5.3
查看服务联系人
“查看服务联系人”功能仅适用于带显示屏的对讲机型号。
程序：
从菜单中，选择服务和支持→服务联系人。
结果：对讲机会显示服务联系人的详细信息。
10.6
访问操作列表
操作列表包含可配置的快速访问功能。操作列表中的每项功能都用操作列表编号标识。
程序：
从主屏幕中，选择向上按钮。
图 4：操作列表概述
| 编号 | 名称 | 说明 |
| 1 | 功能字符串 | 显示相应选定功能的名称。 |
注释: 您可以使用对讲机编程软件配置操作列表和功能字符串设置。
10.7
访问对讲机信息
程序：
- 从菜单中，选择实用程序→对讲机信息。
-
要访问对讲机信息，请执行下列操作之一：
-
要检查电池信息，请选择电池信息。
● 要检查对讲机 ID 和别名，请选择我的 ID。 - 要检查固件和 Codeplug 版本，请选择版本。
- 要检查 GNSS 信息，请选择定位信息。
- 要检查站点信息，请选择基站信息。
● 要检查最新的软件更新信息，请选择软件更新。
10.8
访问文本编辑器选项
程序：
- 要进入“编辑器选项”，请按住#键。
- 从 “编辑器选项” 中，执行以下操作之一：
| 选项 操作 | |
| 设置数字键的数字输入 执行以下操作之一: | 选择编号123或编号OFF,然后按向左或向右按钮。选择编号123或编号OFF,然后按菜单/确定→<所需设置>。 |
| 将所需符号添加至短信 | 选择符号,然后按菜单/确定→<所需符号>。 |
| 设置智能输入或多次按键选项 执行以下操作之一: | 选择智能输入或多次按键,然后按向左或向右按钮。选择智能输入或多次按键,然后按菜单/确定→<所需设置>。注释:智能输入当您按下所需的数字键时,屏幕上会出现一个建议的字词列表。您可以从短信的建议中选择正确的字词。多次按键多次按键要求您多次按下所需的数字键来选择特定的字母或符号。 |
| 选择要用于编写短信的所需语言 执行以下操作之一: | 选择<当前语言>,然后按向左或向右按钮。选择<当前语言>,按菜单/确定→<所需语言>。 |
第11章
对讲机常规设置
本节介绍可在对讲机上调整的常规设置。
11.1
脱网
此功能可让您在下列情况下继续通信：中继器不工作时，或对讲机超出中继器范围但位于其他对讲机的通话范围内时。
即使在关机后，仍会保持脱网设置。
注释: 此功能不适用于频率相同的 “智能信道共享 - 单站点”、“智能信道共享 - 多站点” 和民用频段信道。
11.1.1
在中继器和脱网模式之间切换
程序：
- 从菜单中，选择实用程序→对讲机设置→脱网。
- 选择菜单/确定按钮可在脱网模式与中继器模式之间切换。
结果：
当脱网模式已启用时，已启用旁边会出现√。
当脱网模式已禁用时，已启用旁边的√会消失。
11.2
设置日期和时间
程序：
- 从菜单中，选择 实用程序→对讲机设置→日期和时间。
- 执行以下操作之一：
| 选项 | 操作 |
| 启用与外部时间源的自动同步选项 操作 | a. 通过菜单/确定按钮启用 自动设置复选框。b. 继续 步骤 7。注释:如果启用自动设置,则日期和时间会通过 Wi-Fi 或全球导航卫星系统 (GNSS)与外部源(如网络时间协议 (NTP))同步。 |
| 手动调整日期和时间 | a. 通过菜单/确定按钮禁用自动设置复选框。b. 继续步骤3。 注释:如果您的对讲机已关闭两周,请打开对讲机至少八小时,为内部电池(纽扣电池)充电,并恢复正常的计时功能。如果日期和时间不正确,则可以在对讲机设置中手动设置正确的日期和时间。 |
- 要调整时区，请选择向左、向右或菜单/确定按钮。
- 要启用夏令时，请选择已启用。
- 要调整设置日期，选择菜单/确定 <首选日期 菜单/确定。
- 要调整设置时间，选择菜单/确定 <首选时间 菜单/确定。
- 要调整日期格式，请选择向左、向右或菜单/确定按钮。
注释: 可用的日期格式为 DD/MM/YYYY（默认）和 MM/DD/YYYY。
- 要启用 24 小时时间格式，请选择 24 小时制。
11.3
设置对讲机提示音和提示
程序：
- 从菜单中，选择实用程序→对讲机设置→提示音/提示。
-
选择以下选项之一：
-
所有提示音
- 通话许可音
- 键盘音
- 开机音
- 音量偏移 <所需音量>。
结果：设置旁边会出现√。
11.4
设置功率级别
程序：
- 从菜单中，选择实用程序→对讲机设置→功率。
- 执行以下操作之一：
- 要与距离您相当远的对讲机进行通信，请选择高。
- 要与较近处的对讲机进行通信，请选择低。
11.5
调节显示设置
程序：
- 从菜单中，选择实用程序 对讲机设置 显示。
-
选择以下选项之一：
-
日间模式/夜间模式
- 亮度
- 菜单计时器
- 开机界面
11.6
设置静噪级别
您可以调整对讲机的降噪级别，过滤低信号强度的无用呼叫或噪声高于正常背景的信道。
程序：
- 从菜单中，选择 实用程序→对讲机设置→静噪。
-
执行以下操作之一：
-
如需正常的静噪级别，请选择正常静噪。
● 要过滤不需要的呼叫或背景噪音，请选择强静噪。
11.7
键盘锁定选项
使用此功能，您可以避免在对讲机未在使用时意外按下按钮或更改信道。根据您的要求，您可以锁定键盘和/或信道选择器旋钮。
您的经销商可以使用对讲机编程软件配置以下选项之一：
- 锁定键盘
- 锁定信道选择器旋钮
- 锁定键盘和信道选择器旋钮
联系经销商以确定对讲机的预设情况。
11.7.1
锁定或解锁键盘
程序：
执行以下操作之一：
- 要锁定键盘，请从菜单中，选择实用程序 对讲机设置 键盘锁定。
● 要解锁键盘，请按菜单/确定→*或删除键。
结果：
如果键盘已锁定，显示屏会在已启用旁边显示√
如果键盘已解锁，则已启用旁边的√会消失
11.8
设置语言
程序：
从菜单中，选择 实用程序→对讲机设置→语言→<所需语言>。
结果：所选语言旁边会出现√。
11.9
设置全球导航卫星系统
程序：
- 从菜单中，选择实用程序→对讲机设置→VGNSS。
-
执行以下操作之一：
-
要启用 GNSS，请选择菜单/确定按钮。
- 要禁用 GNSS，请选择菜单/确定按钮。
结果：
如果 GNSS 已启用，则已启用旁边会出现 √。
如果 GNSS 已禁用，则已启用旁边的 √ 会消失。
注释: 开启 GNSS 后，对讲机位置数据会传输至调度员服务。“调度员服务”设置决定了对讲机位置数据的使用情况。
11.10
设置 LED 指示灯
程序：
- 从菜单中，选择实用程序→对讲机设置→LED指示灯。
-
执行以下操作之一：
-
要启用LED指示灯，请选择菜单/确定按钮。
● 要禁用 LED 指示灯，请选择菜单/确定按钮。
结果：
如果 LED 指示灯已启用，则已启用旁边会出现 √
MN007848A01-AL
第章 11: 对讲机常规设置
如果LED指示灯已禁用，对讲机会显示以下指示：
- 已启用旁边的√会消失
- 显示屏背光和键盘背光自动关闭。
11.11
密码锁定
可以设置密码以限制对对讲机的访问。每次打开对讲机时，都必须输入密码。
您的对讲机支持四位密码输入。
在锁定状态下，您的对讲机无法接收呼叫。
11.11.1
使用密码访问对讲机
先决条件：打开对讲机。
程序：
输入四位数密码。
结果：
如果输入的密码正确，对讲机将开机。
如果您输入的密码不正确，则会发出一声提示音，黄色LED指示灯亮起，并且显示屏显示错误密码。
注释:
您可以重复这些步骤以输入密码。您有三次尝试机会，之后对讲机会进入锁定状态 15 分钟。显示屏将显示对讲机已锁定。
在锁定状态下，对讲机仅对开/关/音量旋钮和预设的背光按钮的输入作出响应。
如果在锁定状态下重启对讲机，计时器将重启。
11.11.2
解除对讲机的锁定状态
程序：
要解除对讲机的锁定状态，请执行以下操作之一：
| 选项 | 操作 |
| 在对讲机已打开的情况下解除对讲机的锁定状态选项 操作 | a. 等待 15 分钟。b. 按照“使用密码访问对讲机”中的步骤访问对讲机。 |
| 在对讲机已关闭的情况下解除对讲机的锁定状态 | a. 打开对讲机。注释: 对讲机将重启锁定状态的 15 分钟计时器。b. 等待 15 分钟。c. 按照“使用密码访问对讲机”中的步骤访问对讲机。 |
11.11.3
设置密码锁定
程序：
- 从菜单中，选择实用程序→对讲机设置→密码锁定→<所需密码>。
注释: 首次使用此功能时，显示屏将显示新密码设置以设置新密码。必须先设置新密码，然后才能设置密码锁定功能。
-
执行以下操作之一：
-
要启用密码锁定，请选择开。
- 要禁用密码锁定，请选择关。
警告: 禁用 “密码和锁定” 功能后，安全和隐私保护将被移除。禁用此功能会增加以下风险：
- 未经授权访问、删除或修改您的数据。未经授权的各方可能会更容易访问您的个人数据。
● 数据泄露和网络攻击的风险增加。
11.11.4
更改密码
程序：
- 从菜单中，选择实用程序→对讲机设置→密码锁定→<所需密码>→更改密码。
- 输入一个新的四位数密码。
- 要确认新密码，请重新输入相同的四位数密码。
结果：
如果密码更改成功，显示屏会显示密码更改成功。
如果密码更改失败，显示屏会显示密码不匹配，并返回到上一菜单。
11.12
设置语音提示
程序：
- 从菜单中，选择 实用程序→对讲机设置→语音提示。
-
执行以下操作之一：
-
要启用语音提示，请选择菜单/确定按钮。
● 要禁用语音提示，请选择菜单/确定按钮。
结果：
如果语音提示已启用，则已启用旁边会出现√
如果语音提示已禁用，则已启用旁边的√会消失
11.13
文本转语音
此功能让对讲机可以通过语音方式指示以下功能：
- 当前信道
- 当前区域
- 打开或关闭预设的按钮功能
- 收到的短信的内容
- 收到的任务的内容
注释: 如果文本转语音已启用，则语音提示功能会自动被禁用。如果语音提示已启用，则将自动禁用文本转语音功能。
11.13.1
设置文本转语音
程序：
- 从菜单中，选择实用程序→对讲机设置→文本转语音。
- 选择以下选项之一：
- 所有
信息
- 任务
- 信道
- 区域
- 编程按钮
结果：所选设置旁边会出现√。
11.14
设置麦克风自动增益控制
程序：
- 从菜单中，选择实用程序→对讲机设置→麦克风 AGC。
- 执行以下操作之一：
- 对于模拟麦克风自动增益控制，选择麦克风 AGC-A。
- 对于数字麦克风自动增益控制，选择麦克风 AGC-D。
3. 执行以下操作之一：
- 要启用麦克风 AGC，请选择菜单/确定按钮。
● 要禁用麦克风 AGC，请选择菜单/确定按钮。
结果：
如果麦克风 AGC 已启用，则已启用旁边会出现 √
如果麦克风 AGC 已禁用，则已启用旁边的 √ 会消失
11.15
设置麦克风失真
程序：
- 从菜单中，选择 实用程序→对讲机设置→麦克风失真。
- 执行以下操作之一：
● 要启用麦克风失真，请选择菜单/确定按钮。
● 要禁用麦克风失真，请选择菜单/确定按钮。
结果：
如果麦克风失真已启用，则已启用旁边会出现√。
如果麦克风失真已禁用，则已启用旁边的√会消失。
11.16
设置噪声抑制
程序：
- 从菜单中，选择实用程序→对讲机设置→噪声抑制。
-
执行以下操作之一：
-
要在正常背景下启用噪声抑制，请选择基本。
- 要在安静和嘈杂的背景下均启用噪声抑制，请选择增强自动。系统会根据背景动态应用有效的噪声抑制。对于安静的背景，应用宽松的噪声抑制。对于嘈杂的背景，应用最大的噪声抑制。
- 要禁用噪声抑制，请选择已禁用。
- 要启用 AI 训练的级别 1 噪声抑制（可消除一些背景噪声，同时仍保持环境感知功能），请选择 AI 训练的 1。
- 要启用 AI 训练的级别 2 噪声抑制以实现尽可能少的背景噪声，请选择 AI 训练的 2。
注释:
- AI训练的1是经过人工智能训练的降噪技术，用于对背景噪声进行高级噪声抑制。级别1是指允许听到一些背景噪声以实现环境感知的噪声抑制级别。
- AI训练的2是经过人工智能训练的降噪技术，用于对背景噪声进行高级噪声抑制。级别2是指将背景噪声降至最低以实现更清晰语音的噪声抑制级别。
11.17
设置音频环境
程序：
- 从菜单中，选择 实用程序→对讲机设置→音频环境。
-
执行以下操作之一：
-
对于默认出厂设置，请选择默认。
- 要在嘈杂的环境中提高扬声器的音量，请选择大声。
- 当与相互靠近的一组对讲机通信时，要减少回声，请选择工作组。
结果：
显示屏会在所选设置旁边显示√。
11.18
设置音频配置文件
程序：
- 从菜单中，选择 实用程序→对讲机设置→音频首选项。
-
执行以下操作之一：
-
要禁用之前选定的音频配置文件并恢复为默认出厂设置，请选择默认。
- 对于可补偿 40 岁以上成人因噪音引起的听力受损的音频配置文件，请选择级别 1、级别 2 或级别 3。
结果：
显示屏会在所选的设置旁显示 √。
11.19
设置文本输入
您可以在对讲机上配置不同的文本输入方法。
程序：
- 从菜单中，选择实用程序 对讲机设置 文本输入。
- 执行以下操作之一：
| 选项 | 操作 |
| 设置您的对讲机可以记住您经常输入的常用词序列 | 选择词语预测。 |
| 设置对讲机以执行字词纠正 选择字词纠正。 | |
| 设置对讲机,使每个新句子的第一个单词的首字母大写 | 选择句首大写。 |
| 选项 操作 | |
| 设置自定义字词 | ● 要查看自定义字词,请选择我的字词→字词列表。● 要编辑自定义字词,请选择我的字词→编辑。● 要添加自定义字词,请选择我的字词→添加新词。● 要删除自定义字词,请选择我的字词→<所需字词→删除。● 要删除所有自定义字词,请选择我的字词→全部删除。 |
结果：
- 如果您选择词语预测、字词纠正或句首大写，已启用旁边会出现√。
- 如果选择我的字词，显示屏会显示过渡性的小型通知。
11.20
声控传输
声控传输 (VOX) 允许您在预设的信道上发起免提语音激活呼叫。在支持 VOX 功能的附件检测到语音时，对讲机会按预设时长自动传输语音。
注释：
此功能不适用于频率相同的民用频段信道。
请联系您的经销商或管理员了解详细信息。
11.20.1
设置声控传输
程序：
- 从菜单中，选择实用程序→对讲机设置→VOX
-
执行以下操作之一：
-
要启用 VOX，请选择开。
- 要禁用 VOX，请选择关。
结果：如果 VOX 已打开，显示屏会在开旁边显示 √。
11.21
选择电缆类型
程序：
- 从菜单中，选择 实用程序→对讲机设置→电缆类型。
- 选择以下选项之一：
MN007848A01-AL
第章 11: 对讲机常规设置
- Motorola
- 数据
- 遥感遥测
- MB PTT
● 数据/音频
结果：
显示屏会在所选的设置旁显示 √。
第12章
对讲机呼叫类型
根据呼叫类型和对讲机上可用的系统，您可以通过多种方式使用对讲机发起呼叫。
表 19：对讲机呼叫类型
| 呼叫类型 | Capacity Max | 传统模式 | IP 站点连接 | 智能信道共享 | WAVE |
| 组呼组呼是一种点对多点呼叫操作。对讲机必须配置为组成员,这样才能彼此通信。 | √ | √ | √ | √ | √ |
| 广播呼叫广播呼叫是从任何用户到整个通话组的单向语音呼叫。广播呼叫功能仅允许呼叫发起用户传输至通话组,而呼叫接收者无法回应。 | √ | √ | √ | √ | ✕ |
| 单呼单呼是一台对讲机对另一台对讲机的呼叫。提供以下两种单呼类型:● 非占空呼叫建立 (OACSU)6● 完全非占空呼叫建立 (FOACSU)7 | √ | √8 | √ | √ | √9 |
| 全呼全呼是单个对讲机到站点上的每个对讲机或站点组中的每个对讲机的呼叫。它用于发布重要的公告。 | √ | √ | √ | √ | ✕ |
| 选择性呼叫选择性呼叫是一台对讲机对另一台对讲机的呼叫。该呼叫是在模拟系统中进行的单呼。 | ✕ | √10 | ✕ | ✕ | ✕ |
| 无地址呼叫无地址呼叫是对 16 个预定义组 ID 的组呼。 | ✕ | √8 | √ | ✕ | ✕ |
| 开放语音信道模式 (OVCM)OVCM 是指在群呼或个呼期间,从未预配置为在特定系统中工作的对讲机发出的呼叫。OVCM 组呼支持广播呼叫。 | ✕ | √ 8 | √ | ✕ | ✕ |
当呼叫中断时，您将听到连续的通话禁止提示音。松开 PTT 按键可接收呼叫。
您的经销商可以在对讲机上预设“信道空闲提示”功能。如果“信道空闲提示”功能已启用，则当接收者松开PTT按键时，您将会听到一声短提示音，表示此信道空闲，您可以回应。
注释: 如果要进行 5 音调呼叫，则需要单独购买软件许可证密钥。
12.1
在对讲机上发起呼叫
程序：
根据呼叫类型，执行以下操作之一：
| 选项 | 操作 |
| 发起组呼、单呼、无地址呼叫、选择性呼叫或OVCM 呼叫 | a. 选择具有活动 ID 或别名的信道。b. 要进行呼叫,请按住 PTT 按键。c. 等待通话许可音结束后,再对着麦克风讲话。d. 要进行接听,请松开 PTT 按键。 |
| 发起广播呼叫或全呼 | a. 选择具有激活的组 ID 或别名的信道。b. 要进行呼叫,请按住 PTT 按键。 |
如果对讲机在预定的时间段内未检测到语音活动，则呼叫结束。
12.2
使用通讯录发起呼叫
程序：
根据呼叫类型，执行以下操作之一：
| 选项 操作 | |
| 使用通讯录发起组呼或单呼 | a. 从菜单中,选择通讯录。b. 执行以下操作之一:● 要执行别名搜索,请输入别名所需的字符。● 要手动搜索别名,请使用4向导航按钮向下滚动通讯录。c. 要进行呼叫,请按住PTT按键。d. 等待通话许可音结束后,再对着麦克风讲话。e. 要进行接听,请松开PTT按键。 |
| 使用通讯录发起广播呼叫或全呼 | a. 从菜单中,选择通讯录。b. 执行以下操作之一:● 要执行别名搜索,请输入别名所需的字符。● 要手动搜索别名,请使用4向导航按钮向下滚动通讯录。c. 要进行呼叫,请按住PTT按键。d. 等待通话许可音结束后,再对着麦克风讲话。 |
| 使用通讯录发起选择性呼叫 | a. 从菜单中,选择通讯录→MDC。b. 使用4向导航按钮导航至<所需别名>。c. 要进行呼叫,请按住PTT按键。d. 等待通话许可音结束后,再对着麦克风讲话。 |
12.3
使用手动拨号发起呼叫
通过手动拨号发起呼叫仅适用于单呼。
程序：
-
从菜单中，选择通讯录 手动拨号 对讲机号码。
-
要输入或编辑 ID，请输入所需的号码。
- 要进行呼叫，请按住 PTT 按键。
- 等待通话许可音结束后，再对着麦克风讲话。
- 要进行接听，请松开 PTT 按键。
12.4
使用可预设的数字键发起呼叫
程序：
根据呼叫类型，执行以下操作之一：
| 选项 操作 | |
| 使用可预设的数字键发起组呼或单呼 | a.要从主屏幕中呼叫预定义的别名,请按住预设的数字键。b.要进行呼叫,请按住PTT按钮。c.等待通话许可音结束后,再对着麦克风讲话。d.要进行接听,请松开PTT按钮。 |
| 使用可预设的数字键发起广播呼叫或全呼 | a.要从主屏幕中呼叫预定义的别名,请按住预设的数字键。b.要进行呼叫,请按住PTT按钮。c.等待通话许可音结束后,再对着麦克风讲话。 |
12.5
在对讲机上接收和回应呼叫
当收到呼叫时，对讲机会显示以下指示：
- 绿色 LED 指示灯闪烁。
- 对讲机取消静音，并通过扬声器响起来电。
- 显示屏显示 ID、别名和呼叫状态。
注释: 您无法回应广播呼叫或全呼。对于广播呼叫，当按下 PTT 按键时，显示屏会显示对讲禁止，并且对讲禁止提示音将响起。
程序：
- 要回应呼叫，请按住 PTT 按键。
- 等待通话许可音结束后，再对着麦克风讲话。
- 要进行接听，请松开 PTT 按键。
12.6
接受或拒绝单呼
当您收到配置为完全非占空呼叫建立(FOACSU)的单呼时，对讲机会显示以下指示：
- 绿色LED指示灯闪烁。
- 显示屏显示别名和“单呼”图标。
接受单呼
程序：
-
要接受单呼，请执行以下操作之一：
-
选择接受。
-
按住 PTT 按键。
-
等待通话许可音结束后，再对着麦克风讲话。
- 要进行接听，请松开 PTT 按键。
拒绝单呼
程序：
要拒绝单呼，请执行以下操作之一：
- 选择拒绝。
- 选择后退/主屏幕按钮。
- 对于无键盘对讲机，按预设的取消按钮。
第13章
电话呼叫
电话呼叫是指单个对讲机或一组对讲机与电话之间的呼叫。
以下功能是否可用，具体取决于对讲机的配置：
- 接入代码。
- 双音多频 (DTMF) 提示音。
- 取消接入代码。
- 在接听电话呼叫时显示主叫方别名或 ID。
- 能够拒绝或接听电话呼叫。
通过在该系统上分配和设置电话号码，可启用电话呼叫功能。联系经销商以确定对讲机的预设情况。
13.1
发起电话呼叫
程序：
- 从菜单中，选择电话→ <所需 ID>→ <访问代码>。
- 要进行呼叫，请按住 PTT 按键。
- 要进行接听，请松开 PTT 按键。
-
在电话呼叫中，如果需要，您可以执行以下任何操作：
-
使用键盘输入额外的数字。
● 要结束呼叫，请选择后退/主屏幕按钮。 - 要取消接入代码，请在显示屏显示取消接入代码：时使用键盘输入取消接入代码
结果：如果呼叫成功结束，对讲机会显示以下指示：
- 发出一声提示音。
- 显示屏显示呼叫结束。
13.2
使用通讯录发起电话呼叫
程序：
- 从菜单中，选择联系人。
-
执行以下操作之一：
-
要执行别名搜索，请输入别名所需的字符。
● 要手动搜索别名，请使用 4 向导航按钮向下滚动通讯录。 -
选择打电话→ <摘机码>。
-
要进行呼叫，请按住 PTT 按键。
-
要进行接听，请松开 PTT 按键。
-
在进行电话呼叫时，请执行以下操作之一：
-
使用键盘输入额外的数字。
● 要结束呼叫，请选择后退/主屏幕按钮。 - 要取消接入代码，请在显示屏显示取消接入代码：时输入取消接入代码。
结果：如果呼叫成功结束，对讲机会显示以下指示：
- 发出一声提示音。
- 显示屏显示呼叫结束。
13.3
通过手动拨号发起电话呼叫
程序：
- 从菜单中，选择联系人→手动拨号→对讲机号码。
- 输入电话号码和 <摘机码>。
- 要进行呼叫，请按住 PTT 按键。
- 要进行接听，请松开 PTT 按键。
-
在进行电话呼叫时，请执行以下操作之一：
-
使用键盘输入额外的数字。
- 要结束呼叫，请选择后退/主屏幕按钮。
- 要取消接入代码，请在显示屏显示取消接入代码：时输入取消接入代码。
结果：如果呼叫成功结束，对讲机会显示以下指示：
- 显示屏显示呼叫结束。
13.4
双音多频
双音多频 (DTMF) 功能使您的对讲机可以在带有电话系统接口的对讲机系统中工作。
13.4.1
启动 DTMF 提示音
程序：
- 按住 PTT 按钮。
-
要启动DTMF提示音，请执行以下操作之一：
-
输入 <所需的号码>。
- 按*或#按钮。
注释: 禁用所有对讲机提示音和提示将自动关闭 DTMF 提示音。
13.5
接收和回复电话呼叫
当收到电话呼叫时，对讲机会显示以下指示：
- 绿色 LED 指示灯闪烁。
- 对讲机取消静音，并通过扬声器响起来电。
- 显示屏显示“电话呼叫”图标和呼叫状态。
程序：
- 要回应电话呼叫，请按住 PTT 按钮。
- 等待通话许可音结束后，再对着麦克风讲话。
- 要进行接听，请松开 PTT 按钮。
- 要结束呼叫，请选择后退/主屏幕按钮。
注释: 对讲机无法作为组呼终止电话呼叫。电话用户必须结束通话。接收用户只能在呼叫过程中使用对讲功能。
结果：如果呼叫成功结束，对讲机会显示以下指示：
- 发出一声提示音。
- 显示屏显示呼叫结束。
第14章
音频录制
此功能使对讲机能够录制有效接收的语音呼叫。
对讲机将接收到的每个对讲传输录制到单独的音频文件中。
每次录制的最长持续时间为 2 分钟。对于超过 2 分钟的已接收呼叫，即使呼叫仍在进行中，对讲机也会停止录制。
对讲机最多能够录制和存储五个最近的有效接收呼叫。当达到最大数量时，最旧的录制文件会被删除。
注释: 您不能手动删除任何音频文件。音频文件只能通过对讲机编程软件进行删除。请联系您的经销商或管理员了解详细信息。
14.1
访问音频播放
先决条件：确保在对讲机编程软件中启用音频录制。
程序：
执行以下操作之一：
| 选项 操作 | |
| 使用“菜单/确定”按钮访问音频播放 | a. 要播放音频,请选择播放→菜单/确定→<所需音频>。b. 要停止音频,请选择菜单/确定按钮。 |
| 使用可预设按钮访问音频播放 要播放或停止播放音频 | 请按预设的全部播放/停止播放音频或播放最新/下一个音频。注释:如果在播放音频时按预设的全部播放/停止播放音频,对讲机会停止正在进行的播放。如果在没有播放时按预设的全部播放/停止播放音频,对讲机会播放列表中的所有音频。如果在播放音频列表时按预设的播放最新/下一个音频,对讲机会跳至下一个音频。如果在没有播放时按预设的播放最新/下一个音频,对讲机会播放列表中的最新音频。 |
第15章
在对讲机内置扬声器和有线附件之间切换音频路由
先决条件：
将带扬声器的有线附件连接到对讲机。
确保音频未路由至外部蓝牙附件。
程序：
按下预设的音频切换按钮，在对讲机的内置扬声器和有线附件的扬声器之间切换音频路由。
注释: 关闭对讲机或断开附件会将音频路由重置为对讲机的内置扬声器。
结果：
如果切换了音频路由，对讲机会发出一声提示音。
第16章
连接
您可以通过不同类型的连接将设备连接到其他设备、附件或网络。
16.1
Wi-Fi 操作
Wi-Fi® is a registered trademark of Wi-Fi Alliance®. 您可以设置和连接 Wi-Fi 网络以更新对讲机固件、Codeplug、语言包和语音提示。
注释: Wi-Fi 功能不适用于 R7a 型号。
对讲机支持以下 Wi-Fi 网络：
Wi-Fi Enhanced Open
针对公共网络的新 WFA 安全标准，可以为咖啡馆、酒店和机场等区域中的非密码保护的开放式网络提供加密和隐私保护。
WPA/WPA2/WPA3 企业 Wi-Fi 网络
专为企业网络设计，并且需要 RADIUS 身份验证服务器。如果部署了基于证书的身份验证且需要客户端证书验证，则必须使用证书预配置对讲机。
注释: 根据最新的行业安全建议配置您的 Wi-Fi 系统，或者使用企业 Wi-Fi。
16.1.1
打开或关闭 Wi-Fi
程序：
- 从菜单中，选择 WiFi→WiFi 状态。
- 要打开或关闭 Wi-Fi，请选择菜单/确定按钮。
结果：
如果 Wi-Fi 已打开，显示屏会在已启用旁边显示 √。
如果 Wi-Fi 已关闭，已启用旁边的 √ 会消失。
16.1.2
使用指定的对讲机远程打开 Wi-Fi
程序：
- 执行以下操作之一：
| 选项 | 操作 |
| 使用通讯录选择所需的 ID 或别名 从菜单中,选择 | 联系人→<所需 ID 或别名>。 |
| 选项 操作 | |
| 使用手动拨号选择所需的 ID 或别名 | a. 从菜单中,选择联系人→手动拨号→对讲机号码。b. 输入 ID。c. 选择菜单/确定按钮。 |
| 使用通讯录选择所需的组 ID 或别名 从菜单中,选择联系人→Wi-Fi 控制。 | <所需组 ID 或别名> |
- 选择 Wi-Fi 控制。
- 要打开 Wi-Fi，请选择打开。
结果：
如果 Wi-Fi 处于打开状态，显示屏会显示 √。
如果Wi-Fi无法打开，显示屏会显示。
16.1.3
使用指定的对讲机远程关闭 Wi-Fi
程序：
- 执行以下操作之一：
| 选项 | 操作 |
| 使用通讯录选择所需的 ID 或别名 从菜单中,选择 | 联系人→ <所需 ID 或别名>。 |
| 使用手动拨号选择所需的 ID 或别名 | a. 从菜单中,选择联系人→手动拨号→对讲机号码。b. 输入 ID。c. 选择菜单/确定按钮。 |
| 使用通讯录选择所需的组 ID 或别名 从菜单中,选择 | 联系人→ <所需组 ID 或别名>→Wi-Fi 控制。 |
- 选择 Wi-Fi 控制。
- 要关闭 Wi-Fi，请选择关闭。
16.1.4
网络接入
16.1.4.1
连接到网络接入点
当打开 Wi-Fi 时，对讲机会扫描并连接到网络接入点。
程序：
- 从菜单中选择 Wi-Fi→网络→<所需的网络接入点>→连接。
注释: 对于 WPA-企业 Wi-Fi，如果未预配置网络接入点，则连接选项不可用。
-
执行以下操作之一：
-
对于WPA-个人Wi-Fi，请输入密码。
- 对于WPA-企业Wi-Fi，WPA使用对讲机编程软件进行配置。
如果密码正确，对讲机会自动连接到选定的网络接入点。
如果密码不正确，显示屏会显示身份验证失败，并自动返回到上一菜单。
结果：
如果连接成功，对讲机会显示一条确定性的通知，并将网络接入点自动保存到您的配置文件列表中。
如果连接失败，对讲机会显示否定性的通知屏幕，并返回到上一菜单。
16.1.4.2
检查 Wi-Fi 连接状态
程序：
按预设的 Wi-Fi 状态通知按钮。
结果：
如果 Wi-Fi 连接已打开并连接到网络，对讲机会显示以下指示：
● 发出语音提示，指示 Wi-Fi 已打开。
● 显示屏会显示 Wi-Fi On, Connected
如果 Wi-Fi 连接已打开但未连接到任何网络，对讲机会显示以下指示：
● 发出语音提示，指示 Wi-Fi 已打开。
- 显示屏会显示 Wi-Fi On, Disconnected
如果 Wi-Fi 连接已关闭，对讲机会显示以下指示：
- 发出语音提示，指示 Wi-Fi 已关闭。
- 显示屏会显示 Wi-Fi 关
16.1.4.3
刷新网络列表
程序：
从菜单中选择 Wi-Fi→网络→刷新。
结果：对讲机显示最新的网络列表。
16.1.4.4
添加网络
注释: 此任务不适用于 WPA-企业 Wi-Fi 网络。
程序：
- 从菜单中选择 Wi-Fi→网络→添加网络。
- 输入服务集标识符 (SSID)。
- 选择 WPA/WPA2。
- 输入密码。
- 选择菜单/确定按钮。
结果：显示屏会显示确定性的小型通知。
16.1.4.5
查看网络接入点的详细信息
程序：
从菜单中选择 Wi-Fi→网络→ <所需的网络接入点>→查看详情。
结果：
对于 WPA-个人 Wi-Fi 网络，对讲机会显示以下详细信息：
- 对于已连接的网络接入点，对讲机显示以下信息：
○ 服务设置标识符 (SSID)
○ 安全模式
○ 媒体访问控制 (MAC) 地址
- 互联网协议 (IP) 地址
- 对于未连接的网络接入点，对讲机显示以下信息：
○ SSID
○ 安全模式
对于 WPA-企业 Wi-Fi 网络，对讲机会显示以下详细信息：
- 对于已连接的网络接入点，对讲机显示以下信息：
○ SSID
○ 安全模式
○ 身份
○ 扩展身份验证协议 (EAP) 方法
○ 阶段 2 身份验证
○ 证书名称
○ MAC 地址
○ IP 地址
○ 网关
○ DNS1
○ DNS2
- 对于未连接的网络接入点，对讲机显示以下信息：
○ SSID
○ 安全模式
○ 身份
○ EAP 方法
○ 阶段 2 身份验证
证书名称
16.1.4.6
删除网络接入点
注释: 此任务不适用于 WPA-企业 Wi-Fi 网络。
程序：
从菜单中选择 Wi-Fi→网络→ <所需的网络接入点>→移除→是。
结果：显示屏会显示确定性的小型通知。
16.1.5
访问企业 Wi-Fi 网络
程序：
- 从菜单中，选择 实用程序→证书菜单→证书 3。
- 执行以下操作之一：
● 要注册证书，请选择注册。
- 要更新密码，选择密码 <新密码 菜单/确定。
- 要查看证书详细信息，请选择查看详细信息。
结果：
如果证书注册成功完成，则√会出现在证书3旁边。
如果证书注册失败，会显示一条错误消息，并返回上一菜单。
如果密码更新成功，显示屏会显示确定性的小型通知。
如果证书已准备就绪，您可以查看详细信息列表。
如果证书未就绪，则只能查看状态。
16.2
蓝牙®
此功能允许对讲机通过蓝牙连接到任何已启用蓝牙的设备。
注释: 蓝牙功能不适用于 R7a 型号。
确保对讲机与已启用蓝牙的设备之间的路径畅通无阻。为实现最佳可靠性，Motorola Solutions 建议不要将对讲机和已启用蓝牙的设备分开。
如果语音和提示音质量失真或不清晰，请让对讲机和已启用蓝牙的设备彼此靠近，以改善音频接收效果。
您的对讲机最多可同时与三个不同类型的蓝牙设备建立蓝牙连接。您的对讲机会与蓝牙工作范围内信号最强的蓝牙设备或上次连接的蓝牙设备建立连接。
要详细了解全部功能，请参阅相应蓝牙设备的用户手册。
注释：
- 在执行查找操作的过程中不要关闭您的蓝牙设备或选择后退/主屏幕按钮，否则会导致操作被取消。
- 使用最新的蓝牙附件（v5.0及更高版本）以增强连接安全性。
- 使用蓝牙设备时，始终采用蓝牙安全最佳做法。
16.2.1
打开或关闭蓝牙
打开蓝牙
程序：
从菜单中，选择蓝牙→我的状态→打开。
结果：如果蓝牙已打开，显示屏会在蓝牙打开旁边显示√。
关闭蓝牙
程序：
从菜单中，选择蓝牙→我的状态→关闭。
结果：如果蓝牙已关闭，显示屏会在蓝牙关闭旁边显示√。
16.2.2
连接到蓝牙设备
程序：
- 对于全键盘对讲机，请从菜单中选择
蓝牙。
- 执行以下操作之一：
| 选项 操作 | |
| 通过全键盘对讲机连接 执行以下操作之一: | a. 要连接到以前连接过的设备,选择设备→<所需设备→连接。b. 要连接到新设备,选择设备→查找设备→<所需设备→连接。c. 要在可发现模式下连接到设备,请选择找到我。 |
| 通过无键盘对讲机连接 执行以下操作之一: | a. 要连接到以前连接过的设备,请按蓝牙连接按钮。b. 要连接到新设备,请执行以下操作:i. 在对讲机编程软件中配置蓝牙附件的MAC 地址。ii. 按预设的蓝牙可发现开/关。iii. 按预设的蓝牙连接。c. 要连接到处于可发现模式的设备,请按蓝牙可发现开/关按钮。 |
结果：
如果蓝牙设备成功连接到对讲机，对讲机会显示以下指示：
● 发出一声确定提示音。
- 显示屏显示<设备>已连接和蓝牙已连接图标。
如果蓝牙设备未能连接到对讲机，对讲机会显示以下指示：
● 发出一声否定提示音。
- 对讲机显示屏显示连接失败。
注释：
- 默认情况下启用蓝牙连接提示音。您可以通过对讲机编程软件禁用蓝牙连接提示音。
- 如果蓝牙设备仍然不能连接到对讲机，您可以关闭然后重新打开蓝牙，或在对讲机和蓝牙设备上都清除蓝牙配对，以防止出现连接问题。
16.2.3
断开与蓝牙设备的连接
程序：
执行以下操作之一：
- 对于全键盘对讲机，请从菜单中选择蓝牙→设备→<所需设备→断开连接。
MN007848A01-AL
第章 16: 连接
- 对于无键盘对讲机，按下预设的蓝牙断开按钮。
结果：
对讲机会显示以下指示：
- 发出一声提示音。
- 对讲机屏幕显示 <设备>已断开连接。
注释: 默认情况下启用蓝牙断开连接提示音。您可以通过对讲机编程软件禁用蓝牙断开连接提示音。
16.2.4
在对讲机内置扬声器和蓝牙设备之间切换音频路由
程序：
按预设的蓝牙音频切换按钮。
结果：
当音频路由到对讲机内置扬声器时，显示屏会显示将音频路由到对讲机。
从菜单中，选择蓝牙→设备→<所需设备>→查看详情。
16.2.6
编辑设备名称
程序：
从菜单中，选择蓝牙→设备→<所需设备>→编辑名称→<新名称>。
结果：
显示屏显示√和新设备名称。
16.2.7
删除设备
先决条件：断开与设备的连接。
程序：
从菜单中，选择蓝牙→设备→<所需设备>→删除。
结果：显示屏显示√。
16.2.8
蓝牙配置文件
对讲机支持多种蓝牙服务。
表 20：蓝牙配置文件
| 配置文件 说明 | |
| 串行端口配置文件 (SPP) | 提供对 SPP 设备(例如条形码扫描仪)的访问。使用 SPP,每个连接的设备都可以发送和接收数据,就像它们之间连接了 RX 和 TX 线路一样。 |
| 通用属性配置文件 (GATT) | 允许蓝牙低功耗 (BLE) 协议的配置文件发现和描述服务。例如,气体传感器或 WP300/WM500(不带耳机)仅使用 GATT 配置文件。 |
| 耳机配置文件 (HSP) 提供将流行的蓝牙耳机与移动电话搭配使用的支持,并且能够响铃、应答呼叫、挂机和调整音量。 | |
| 个人局域网 (PAN) | 允许设备与另一个设备(例如笔记本电脑)共享互联网连接以及访问由另一个设备(例如支持蓝牙的电话)共享的互联网。 |
| 双模式:蓝牙经典和蓝牙低功耗 | 提供对双模式设备的支持,例如 WM500 (HSP + GATT)。HSP 用于音频,GATT 用于按钮控制。 |
第17章
紧急呼叫操作
紧急警报用于指示紧急状况。您可以在任何时候发起紧急警报，甚至在当前信道上有活动的情况下。您只能为每个信道的“紧急呼叫”按钮分配一种紧急呼叫模式。您的对讲机支持以下紧急呼叫模式：
表 21：紧急呼叫模式
| 紧急呼叫模式 说明 | |
| 紧急警报 紧急警报不是语音呼叫。此警报是紧急通知,将发送给预设为接收这些警报的对讲机。 | |
| 带呼叫的紧急警报 对讲机可发送紧急警报。紧急警报经过确认后,对讲机组就可以通过分配的紧急信道进行通信。按住 PTT 按键进行通话。 | |
| 带语音跟随的紧急警报 对讲机可发送紧急警报。紧急警报经过确认后,对讲机麦克风(称为紧急麦克风)将自动激活。无需按 PTT 按键即可通过紧急麦克风与对讲机组进行通信。注释:如果已启用紧急循环模式,则对讲机会在预设的持续时间内重复紧急麦克风和接收时间段。如果在预设的紧急麦克风接收期间按住 PTT 按键,对讲机会继续发起呼叫并停止紧急麦克风接收时段计时器。您的对讲机仍处于紧急呼叫模式。松开 PTT 按键后,紧急麦克风接收时段计时器会重新启动。如果紧急警报请求发送失败,对讲机不会再尝试发送请求,而会直接进入紧急麦克风状态。 | |
| 静默紧急警报 对讲机发送紧急警报通知,但无任何音频或视觉提示。 | |
| 带呼叫的静默紧急警报 对讲机发送紧急警报通知,但无任何音频或视觉提示。对讲机将抑制紧急警报的所有音频和视觉提示,直到您按住 PTT 按键进行通话。 | |
| 带语音跟随的静默紧急警报 对讲机发送紧急警报通知,但无任何音频或视觉提示。紧急警报经过确认后,紧急麦克风将被激活。无需按 PTT 按键即可与对讲机组进行通信。注释:只有按下 PTT 按键时,这些提示才会出现。 |
您的经销商可以设置紧急呼叫打开或关闭功能，以及紧急呼叫按钮的按钮按下持续时间。请联系您的经销商了解详细信息。
您的经销商可以预设紧急搜索提示音。预设提示音后，对讲机将发出紧急搜索提示音。当对讲机传输或接收语音时，此提示音会静音，而当对讲机退出紧急呼叫模式时，此提示音会停止。
17.1
发送紧急警报
程序：
按预设的紧急呼叫开按钮。
对讲机控制小组件显示发送警报和通话组 ID 或别名。
结果：
如果警报发送成功，对讲机会显示以下指示：
- 紧急呼叫提示音将响起。
- 绿色LED指示灯闪烁。
- 对讲机控制小组件显示已发送警报。
如果进行所有尝试后警报发送仍失败，对讲机会显示以下指示：
- 发出一声否定提示音。
- 对讲机控制小组件显示警报失败。
17.2
发送带呼叫的紧急警报
程序：
- 按预设的紧急呼叫按钮。
如果警报发送成功，对讲机会显示以下指示：
- 紧急呼叫提示音将响起。
- 绿色LED指示灯闪烁。
-
对讲机控制小组件显示已发送警报和具有通话组 ID 或别名的紧急警报：。
-
要进行呼叫，请按住 PTT 按键。
- 等待通话许可音结束后，再对着麦克风讲话。
- 要进行接听，请松开 PTT 按键。
如果对讲机在预定的时间段内未检测到语音活动，则呼叫结束。
17.3
发送带语音跟随的紧急警报
程序：
- 按预设的紧急呼叫开按钮。
如果警报成功发送，对讲机将发出紧急呼叫提示音，并激活紧急麦克风。
- 对着麦克风讲话，而不用按下 PTT 按键。
对讲机将在以下情况中自动停止传输：
- 在启用了紧急循环模式时，紧急麦克风和接收呼叫之间的循环持续时间到期。
- 在禁用了紧急循环模式时，紧急麦克风的持续时间到期。
17.4
回应紧急警报
一次只能响应一个紧急警报。如果收到多个警报，第二个紧急警报将覆盖第一个警报。
当收到紧急警报时，对讲机会显示以下指示：
- 发出一声提示音。
- 红色LED指示灯闪烁。
- 对讲机控制小组件和通知小组件显示收到紧急警报，以及紧急通话组 ID 或发射对讲机的别名。
注释: 如果对讲机接收到多个紧急警报，对讲机控制小组件和通知小组件只会显示最新的紧急通话组 ID 或发射对讲机的别名。
先决条件：启用紧急警报指示。
程序：
当收到紧急通知时，请执行以下操作之一：
| 选项 | 操作 |
| 用非紧急语音响应紧急警报所针对的同一个通话组 | a. 按住 PTT 按钮。b. 等待通话许可音结束后,再对着麦克风讲话。c. 要进行接听,请松开 PTT 按钮。注释: 只有紧急警报的发送方才能传输紧急语音。所有接收方传输非紧急语音,以便其他对讲机在同一组中发送和接收紧急警报。 |
| 通过删除紧急警报列表退出紧急警报 | a. 要从主屏幕查看紧急警报列表,请执行以下操作之一:选择向下按钮→菜单/确定按钮。选择菜单/确定按钮。b. 要删除紧急警报列表,请执行以下操作之一:如果收到一个紧急警报,请选择菜单/确定按钮→是。如果收到多个紧急警报,选择 <所需通话组 ID 或别名→菜单/确认按钮→是。 |
| 退出紧急警报 选择后退/主屏幕按钮。 |
结果：
如果用非紧急语音响应紧急警报所针对的同一个通话组，当紧急警报的发送方回应时，对讲机会显示以下指示：
- 对于 Capacity Max，红色 LED 指示灯闪烁。
- 对于其他系统，绿色 LED 指示灯闪烁。
- 显示屏显示紧急通话组 ID 和发射对讲机 ID。
17.5
回应带呼叫的紧急警报
当收到带呼叫的紧急警报时，对讲机会显示以下指示：
- 如果启用了紧急呼叫指示和紧急呼叫解码提示音，则会发出紧急呼叫提示音。
- 对讲机控制小组件和通知小组件显示收到紧急警报，以及紧急通话组ID或发射对讲机的别名。
- 对讲机取消静音，并通过扬声器播放来电。
程序：
- 按住 PTT 按键。
- 等待通话许可音结束后，再对着麦克风讲话。
- 要进行接听，请松开 PTT 按键。
结果：
当紧急警报的发送方回应时，对讲机会显示以下指示：
- 对于 Capacity Max，红色 LED 指示灯闪烁。
- 对于其他系统，绿色LED指示灯闪烁。
- 显示屏显示紧急通话组 ID 和发射对讲机 ID。
17.6
退出紧急呼叫模式
退出紧急呼叫模式仅适用于 Capacity Max。当您遇到以下情况时，对讲机会自动退出紧急呼叫模式：
● 收到系统的确认消息（仅适用于紧急警报）。
- 已达到发送警报的最大尝试次数。
- 关闭对讲机。当您打开对讲机时，紧急呼叫模式不会自动重新启动。
- 将当前信道更改为无紧急呼叫的信道。
程序：
按住预设的紧急呼叫关闭按钮。
结果：
如果成功退出紧急呼叫模式，对讲机会显示以下指示：
- 提示音停止。
- 红色LED指示灯熄灭。
● 收到确认后，对讲机控制小组件会显示紧急呼叫已取消，并返回主屏幕。
MN007848A01-AL
第章 17: 紧急呼叫操作
- 当未收到确认时，对讲机控制小组件会显示紧急呼叫取消失败，并返回主屏幕。
注释: 如果在发射对讲机上启用了取消紧急呼叫配置，则接收对讲机中的紧急警报将停止，而且该状态将添加到接收对讲机的警报列表中。
第18章
倒地警报
倒地警报功能使对讲机能够在您处于危险中时提醒他人。
如果对讲机以指定角度倾斜、移动或静止一段时间，它会以提示音提示您。如果您在预定义的提醒计时器到期前没有回应提示，对讲机将自动发送紧急警报或紧急呼叫。
要防止对讲机发送紧急警报或紧急呼叫，您可以采取以下措施：
- 对于倾斜警报，您必须将对讲机恢复到垂直位置。
- 对于移动警报，您必须让对讲机停止移动。
- 对于防移动警报，您必须移动对讲机。
如果启用了多个倒地警报，则对讲机会在检测到第一个违背条件的移动时播放提示音。
注释:
在 “降级模式” 下工作时，对讲机不支持 “倒地警报”。
18.1
打开或关闭倒地警报功能
打开倒地警报功能
程序：
从菜单中，选择实用程序 对讲机设置 倒地警报。
关闭倒地警报功能
程序：
从菜单中，选择实用程序→对讲机设置→倒地警报。
结果：
如果倒地警报已打开，显示屏会在已启用旁边显示。
如果倒地警报已关闭，已启用旁边的√会消失。
第19章
单独工作者
如果在预定义的时间内没有用户活动（按按钮或激活信道选择器），此功能就会触发紧急情况。
如果在预定义的时间内没有用户活动并且不活动计时器到期，对讲机就会发出警告声。
如果在预定义的提醒计时器计时结束前您没有确认收到提醒，对讲机将启动由经销商预设的紧急条件。
第20章
呼叫提示操作
“呼叫提示”寻呼功能使您可以提示接收者并请求在他们方便时回拨。此功能仅对用户别名或ID适用。
对于 Capacity Max，呼叫提示功能允许对讲机用户或调度员提醒接收者在有空时回呼呼叫者。此功能中不涉及语音通信。非占空呼叫建立 (OACSU) 单呼允许您立即回应。完全非占空呼叫建立 (FOACSU) 单呼要求您确认呼叫。建议将 OACSU 类型呼叫用于呼叫提示功能。
20.1
发起呼叫提示
程序：
从菜单中，选择通讯录→ <所需 ID 或别名>→呼叫提示。
结果：
如果请求成功，显示屏会显示确定性的小型通知。
如果请求失败，显示屏会显示否定性的小型通知。
20.2
回应呼叫提示
当收到呼叫提示时，对讲机会显示以下指示：
- 将发出一声重复音。
- 黄色 LED 指示灯闪烁。
- 显示屏显示呼叫提示的通知列表以及呼叫方的 ID。
程序：
按 PTT 按键，以单呼方式回应呼叫方。
第21章
通话记录功能
您的对讲机会跟踪所有近期的已拨呼叫、已接呼叫和未接单呼。通话记录功能可用于查看和管理近期的呼叫。“未接呼叫提示”可以包括在通话记录中，具体取决于对讲机上的系统配置。您可以在各个呼叫列表中执行以下任务：
- 查看详情
- 删除呼叫
- 将别名或 ID 存储至通讯录
21.1
查看最近呼叫
程序：
- 从菜单中，选择通话记录。
-
选择以下列表之一：
-
未接
- 已接
-
呼出
-
通过滚动列表查看呼叫。
结果：显示屏显示最近的条目。
21.2
从呼叫列表存储别名或 ID
程序：
- 从菜单中，选择通话记录→<所需列表>→<所需 ID 或别名>→存储。
- 当您看到闪烁的光标时，请输入别名的其余字符。
您可以存储无别名的 ID。
结果：
显示屏会显示确定性的小型通知。
21.3
删除呼叫列表中的呼叫
程序：
从菜单中，选择通话记录 <所需列表> <所需ID或别名> 删除条目？ 是
注释: 如果选择否，您的对讲机将返回到上一屏幕。如果列表为空，对讲机会发出一声提示音，并且显示屏显示列表已空。
结果：显示屏显示条目已删除。
21.4
查看呼叫列表中的详细信息
程序：
从菜单中，选择通话记录 <所需列表> <所需ID或别名> 查看详情。
第22章
呼叫排队
如果无可用资源处理呼叫，“呼叫排队”功能可将呼叫请求置于系统队列中，以便等待下个可用资源。
22.1
接收呼叫队列
程序：
按住 PTT 按钮，直至听到呼叫队列提示音。
结果：
对讲机发出提示音，显示屏显示呼入队列。
如果呼叫成功，对讲机会显示以下指示：
- 发出一声确定提示音。
- 绿色LED指示灯闪烁。
- 显示屏显示呼叫类型图标、ID或别名。
如果呼叫失败，对讲机会显示以下指示：
- 发出一声否定提示音。
- 显示屏会显示失败通知屏幕。
- 对讲机终止呼叫并退出呼叫建立。
第23章
优先呼叫
“优先呼叫”允许系统在所有信道都处于繁忙状态时抢占正在进行的非优先呼叫之一，并发起所请求的高优先级呼叫。
如果高优先级呼叫占用了所有信道，则系统不抢占任何呼叫，而是将请求高优先级呼叫置于呼叫队列中。如果系统未能将请求高优先级呼叫置于呼叫队列中，则系统会声明故障。
优先呼叫的默认设置可预先配置。使用以下功能时，呼叫优先级将自动恢复为预配置的设置。
- 所有语音呼叫
- DMR III 短信/短信
- 任务单
- 远程监听
23.1
切换优先呼叫级别
程序：
按下预设的切换优先呼叫级别按钮。
结果：
如果“高优先级”已启用，对讲机会显示以下指示：
- 语音提示响起。
- 显示屏显示下一个呼叫：高优先级。
- 主屏幕上将显示“呼叫优先级高”图标。
如果 “正常优先级” 已启用，对讲机会显示以下指示：
- 语音提示响起。
- 显示屏显示下一个呼叫：正常优先级。
- 主屏幕上的“呼叫优先级高”图标将会消失。
第24章
通讯录设置
对讲机上的“通讯录”菜单提供地址簿功能。每个条目都对应于可进行呼叫的ID。条目按字母顺序排列。
每个条目支持不同的呼叫类型，具体取决于您的设置。联系人条目显示呼叫类型、呼叫别名和呼叫ID信息。
您可以将条目分配给可预设数字键，进行快速拨号。您会在每个分配给某个条目的数字键前面看到一个复选标记。如果复选标记位于空接口前面，则不会为该条目分配数字键。
个人电脑 (PC) 呼叫和调度呼叫与数据相关。这些呼叫只能通过应用程序发起。
24.1
添加新联系人
程序：
- 从菜单中，选择通讯录 新联系人 <所需联系人类型>。
联系人类型选项包括对讲机联系人或电话联系人。
- 输入联系人号码。
- 输入联系人姓名。
- 选择所需的铃声类型。
24.2
设置默认联系人
注释: 这仅适用于 5 音调通讯录。
程序：
从菜单中，选择通讯录 <所需ID或别名> 设置为默认值。
结果：
如果设置成功，对讲机会显示以下指示：
● 发出一声确定提示音。
- 显示屏会在所选联系人旁边显示√。
24.3
将条目分配至可预设数字键
程序：
- 从菜单中，选择通讯录 <所需ID或别名> 预设键。
- 选择所选的数字键。
-
如果所选数字键已分配给某个条目，请执行以下操作之一：
-
要覆盖现有的数字键分配，请选择是。
● 要保留现有的数字键，请选择否，然后选择另一个数字键。
如果覆盖现有的数字键分配，对讲机会显示以下指示： - 发出一声确定提示音。
- 显示屏显示联系人已保存。
24.4
清除条目和可预设的数字键之间的关联
程序：
-
从菜单中，选择通讯录 <所需ID或别名> 预设键 空。
显示屏显示清除所有快捷键。 -
选择是。
结果：
发出一声确定提示音。显示屏显示联系人已保存，并自动返回到上一菜单。
注释: 当条目被删除时，该条目与预设的数字键之间的关联将被清除。
第25章
呼叫提醒设置
此功能允许您配置呼叫或短信提示音。
25.1
激活或停用呼叫铃声
您可以为单呼、短信、呼叫提示、带短信的遥感遥测状态（适用于 Capacity Max 和其他系统）和选择性呼叫（适用于其他系统）激活或停用呼叫铃声。
激活呼叫铃声
程序：
- 从菜单中，选择实用程序 对讲机设置 提示音/提示 呼叫铃声。
-
选择以下选项之一：
-
呼叫提示
- 单呼
- 选择性呼叫
-
遥感遥测
信息 -
执行以下操作之一：
● 如果要激活单呼的呼叫铃声，请选择已启用。
- 如果要激活其他选项的呼叫铃声，请选择所需的提示音。
结果：
如果您激活呼叫铃声，对讲机会显示以下指示：
- 对于“单呼”选项，显示屏会在已启用旁边显示√。
- 对于其他选项，显示屏会显示√和所选提示音。
停用呼叫铃声
程序：
- 从菜单中，选择实用程序 对讲机设置 提示音/提示 呼叫铃声。
-
选择以下选项之一：
-
呼叫提示
- 单呼
- 选择性呼叫
- 遥感遥测
- 信息
-
执行以下操作之一：
-
如果要停用单呼的呼叫铃声，请选择已启用。
- 如果要停用其他选项的呼叫铃声，请选择关。
结果：
如果您停用呼叫铃声，对讲机会显示以下指示：
- 对于“单呼”选项，已启用旁边的√会消失。
- 对于其他选项，显示屏会在关旁边显示√。
25.2
指定铃声类型
要个性化呼叫提示音，您可以在11个预定义的铃声中为单呼、呼叫提示或短信选择一个铃声。
程序：
从菜单中，选择通讯录 <所需ID或别名 查看/编辑 铃声 <所需提示音>。
25.3
铃声提示类型
对于不支持振动功能并且未装入振动皮带夹的带电池的对讲机，“铃声提示类型”将自动设置为响铃。可用的“铃声提示类型”选项包括静音和响铃。
注释: 如果 “所有提示音” 状态为已启用，则对讲机会显示铃声提示类型。如果 “所有提示音” 状态为已禁用，则对讲机会显示 “全部提示音静音” 图标。
25.3.1
选择铃声提示类型
程序：
- 从菜单中，选择实用程序 对讲机设置 提示音/提示 铃声提示类型。
- 选择以下选项之一：
- 静音
- 响铃
MN007848A01-AL
第章 25: 呼叫提醒设置
25.4
渐强警报音
您可将对讲机预设为当对讲机呼叫尚未得到回复时，不断提醒您。这种提示会随着时间的推移自动上调警报音的音量。此功能称为渐强提示音。
程序：
从菜单中，选择实用程序 对讲机设置 提示音/提示 渐强提示音。
结果：
如果渐强提示音已启用，显示屏会在已启用旁边显示√。
如果渐强提示音已禁用，已启用旁边的√会消失。
第26章
加密
此功能可用于防止信道上未经授权的用户利用软件加密解决方案进行窃听。传输的信令和用户识别部分未加密。
对讲机必须在信道上启用加密功能才能发送加密传输信号，虽然这不是接收传输信号的要求。
一些对讲机型号可能不提供加密功能，或可能会有不同的配置。请联系您的经销商了解详细信息。
注释:
一次只能分配一种加密类型。
此功能不适用于频率相同的民用频段信道。
下表介绍了对讲机上提供的加密类型和设置。
表 22：加密类型和设置
| 类型 设置 | |
| 对称加密11 | 对称加密 |
| 基本加密 | 加密 |
| 增强型加密 | 增强型加密 |
26.1
设置加密
程序：
- 从菜单中，选择 实用程序→对讲机设置。
- 根据配置的加密类型，选择您的加密设置。
- 执行以下操作之一：
● 要启用加密，请选择菜单/确定按钮。
● 要禁用加密，请选择菜单/确定按钮。
结果：
如果加密已启用，则已启用旁边会出现 √
如果加密已禁用，则已启用旁边的√会消失
26.2
启用加密的呼叫
对讲机必须为当前选定的信道位置启用加密功能才能进行加密传输。在启用加密的信道上，对讲机仍然可以接收未加密的传输信号。
当为当前选定的信道位置启用了加密时，对讲机发起的所有语音传输都将加密。这些呼叫包括组呼、多组呼、扫描呼叫期间对讲、站点全呼、紧急呼叫和单呼。只有接收对讲机具有与您的对讲机相同的密钥值和密钥ID时才可以解密传输。
要对加密呼叫或数据传输进行解密，必须预设对讲机，使其与发射对讲机具有相同的加密密钥类型。如果对讲机收到具有不同加密密钥的加密呼叫，您将听到混乱不清的传输信号。
第27章
扫描
根据可用的受支持系统，对讲机在扫描过程中的表现可能会有所不同。
通话组扫描
通话组扫描不适用于 Capacity Max。
此功能允许对讲机监听并加入接收组列表中所定义的通话组的呼叫。
启用扫描时，对讲机将对其接收组列表中的所有成员取消静音。禁用扫描后，对讲机将不会接收接收组列表中任何成员的传输信号，但全呼、永久通话组和选定通话组除外。
信道扫描
信道扫描可用于其他系统。
当您启动扫描时，您的对讲机通过扫描预设的扫描列表来查看当前信道是否有语音活动。如果您位于一个数字信道上，而您的对讲机锁定了一个模拟信道，则在呼叫过程中，对讲机会自动从数字模式切换为模拟模式。如果您使用的是模拟信道，则会出现相反的情况。
表 23：扫描方法
| 方法 说明 | |
| 主信道扫描(手动) | 对讲机扫描您的扫描列表中的所有信道或通话组。根据对讲机设置,扫描时,对讲机可自动从上次扫描的激活信道或通话组开始,或从启动扫描的信道开始。 |
| 自动扫描(自动) | 当您选择一个已经启用自动扫描的信道或通话组时,对讲机会自动开始扫描。 |
如果错过了来自扫描列表中的通话组或信道的呼叫，可能原因如下：
- 扫描功能未打开。
- 扫描列表成员已通过菜单停用。
- 您已在参与其他呼叫。
- 对于多站点系统，您的当前站点未注册任何扫描通话组成员。
注释: 如果您的对讲机加入了来自不同区域的区域扫描列表成员的呼叫且呼叫挂断时间计时器在您能够回应之前到期，那么为了回应，您必须导航到扫描列表成员的区域和信道并启动新呼叫。
27.1
打开扫描
程序：
从菜单中，选择 Z 扫描→打开。
结果：
对讲机会显示以下指示：
MN007848A01-AL
第章 27: 扫描
- 发出一声确定提示音。
- 黄色 LED 指示灯闪烁。
- 显示屏显示扫描开和“扫描”图标。
27.2
关闭扫描
程序：
从菜单中，选择扫描→关闭。
结果：
对讲机会显示以下指示：
- 发出一声否定提示音。
- LED 指示灯熄灭。
- 显示屏显示扫描关并且“扫描”图标消失。
27.3
扫描对讲
对讲功能使您能够在扫描过程中回应传输。
根据您配置 “扫描对讲” 的方式，在对讲机扫描可选扫描列表中的通话组时按 PTT 按键会产生两种不同的情形。
表 24：扫描对讲类型
| 类型 说明 | |
| 扫描对讲已禁用 | 在正在进行扫描到的呼叫期间,如果按下 PTT 按键,则扫描到的呼叫将终止,并启动新呼叫。 |
| 扫描对讲已启用 | 在正在进行扫描到的呼叫期间,如果按下 PTT 按键,则可以与扫描到的呼叫对讲。 |
注释:
- 要修复扫描到未分配到当前选定区域中的信道位置的组呼叫，请切换到正确的区域。
- 如果您错过了呼叫的挂断时间，请选择通话组的信道位置以回复该通话组。
27.4
无用信道
无用信道是持续生成不需要的呼叫的信道。
您可以暂时从扫描列表中删除不需要的信道，稍后再将其恢复。此功能不适用于指定为选定信道的信道。
27.4.1
删除无用信道
先决条件：确保您的对讲机已被扫描到“无用信道”中。
程序：
- 按下预设的无用信道删除按钮，直至听到提示音。
- 松开预设的无用信道删除按钮。
27.4.2
恢复无用信道
程序：
执行以下操作之一：
- 重启对讲机。
- 关闭然后重新打开扫描功能。
- 使用信道选择器旋钮更改信道。
- 更改区域。
- 使用信道选择器旋钮更改信道。
27.5
投票扫描
如果区域内有多个在不同模拟信道上传输相同信息的基站，投票扫描可以为您提供较大的覆盖范围。
您的对讲机将扫描多个基站的模拟信道，然后执行投票过程，以选择最强的接收信号。
在投票扫描过程中，对讲机显示以下指示：
- 黄色LED指示灯闪烁。
- 显示屏显示投票扫描图标。
27.6
优先监听
优先监听允许对讲机在通话组呼叫期间接收来自优先级更高的通话组的传输。此功能仅适用于接收组列表中的成员。
注释: 此功能只能在启用通话组扫描功能时才可访问。
优先级通话组具有优先级 1 (P1) 和优先级 2 (P2)。对讲机根据以下优先级接收传输：
- P1 通话组的紧急呼叫。
- P2 通话组的紧急呼叫。
- 接收组列表中非优先级通话组的紧急呼叫。
- 全呼。
- P1 通话组呼叫。
MN007848A01-AL
第章 27: 扫描
-
P2 通话组呼叫。
-
接收组列表中的非优先级通话组。
27.7
接收组列表
接收组列表使您可以在通话组扫描列表上创建和分配成员。列表中最多可以有 16 个成员。
注释: 要将成员添加到列表中，您必须先在对讲机中配置通话组。
对于 Capacity Max，如果将对讲机预设为编辑扫描列表，则可以执行以下操作：
- 添加、删除和编辑通话组的优先级。
- 添加、删除和编辑加入通话组。
对于其他系统，如果将对讲机预设为编辑扫描列表，则可以执行以下操作：
- 添加或删除通话组。
- 添加、删除和编辑通话组的优先级。
- 添加、删除和编辑加入通话组。
- 使用新的扫描列表替换现有扫描列表。
如果将通话组预设为永久通话组，则无法从扫描列表中编辑通话组。
27.8
扫描列表
您可以在扫描列表中创建和分配单个信道或通话组。对于当前信道或通话组，通过逐个扫描其扫描列表中的指定信道或通话组序列，对讲机可以扫描是否有语音活动。扫描列表也称为接收组列表。
全键盘型号对讲机可支持最多 250 个扫描列表，每个列表最多 16 个成员。对于无键盘型号，对讲机可支持最多 64 个扫描列表，每个列表最多 16 个成员。每个扫描列表支持模拟和数字条目的混合。
成员 ID 左侧的 “优先级” 图标指示该成员是位于 “优先级 1” 还是 “优先级 2” 信道列表。在一个扫描列表中，不能有多个优先级 1 和优先级 2 信道。如果优先级设置为无，则不会显示图标。
注释: 此功能不适用于智能信道共享。
27.8.1
访问扫描列表
程序：
-
从菜单中，选择 Z 扫描→查看/编辑列表。
-
执行以下操作之一：
| 选项 操作 | |
| 设置活动扫描列表 执行以下操作之一:● 如果没有活动的扫描列表,请选择首选扫描列表。● 要更改为新的活动扫描列表,选择<当前扫描列表>→设置活动扫描列表→<首选扫描列表>。 | |
| 编辑扫描列表 | a. 选择所需的组名称。b. 执行以下操作之一:● 要在扫描列表中启用通话组,请选择启用。● 要在扫描列表中禁用通话组,请选择禁用。 |
| 编辑扫描列表的优先级 | a. 选择 <所需别名>→编辑优先级。b. 要为所需别名设置所需的优先级,请选择以下选项之一:● 优先级1。● 优先级2。● 无。c. 如果另一个通话组被分配到优先级1或优先级2,轻触是,显示屏会显示覆盖已有设置?:● 要覆盖,请选择是。● 要返回到上一屏幕,请选择否。 |
| 查看扫描列表 执行以下操作之一:● 要执行别名搜索,请输入所需的别名。● 要手动搜索别名,请使用4向导航按钮向下滚动通讯录。 | |
| 向扫描列表添加新条目 | a. 选择添加成员→<所需别名>。b. 要将新别名添加为所需优先级,请选择以下选项之一:● 优先级1。● 优先级2。● 无。c. 如果另一个通话组被分配到优先级1或优先级2,则在显示屏显示覆盖已有设置?时执行以下操作之一:● 要覆盖,请选择是。● 要返回到上一屏幕,请选择否。 |
| 删除扫描列表成员 选择 | <所需别名>→删除→是。 |
27.9
灵活接收列表
灵活接收列表功能使您可以在接收通话组列表上创建和分配成员。
对讲机最多支持列表中的 16 个成员。
注释: 此功能仅适用于智能信道共享。
27.9.1
打开灵活接收列表
程序：
从菜单中，选择实用程序→对讲机设置→灵活接收列表→打开。
结果：对讲机会显示以下指示：
- 发出一声确定提示音。
- 显示屏显示灵活接收列表打开
27.9.2
关闭灵活接收列表
程序：
从菜单中，选择实用程序→对讲机设置→灵活接收列表→关闭。
结果：对讲机会显示以下指示：
- 发出一声否定提示音。
- 显示屏显示灵活接收列表关闭
27.9.3
向灵活接收列表添加新条目
程序：
- 从菜单中，选择实用程序 对讲机设置 灵活接收列表 查看/编辑列表 添加成员 <所需ID或别名>。
对讲机会提示添加另一个？
- 执行以下操作之一：
- 要添加另一个新条目，请选择是。
- 要保存当前条目，请选择否。
27.9.4
删除灵活接收列表中的条目
程序：
- 从菜单中，选择 实用程序→对讲机设置→灵活 Rx 列表→查看/编辑列表。
-
通过执行以下操作之一搜索别名：
-
输入别名的字符。
-
使用4向导航按钮滚动浏览列表。
-
选择删除。
-
执行以下操作之一：
-
要删除 ID 或别名，请选择是。
- 要返回到上一屏幕，请选择否。
27.10
多通话组加入
对讲机在一个站点最多可配置七个通话组。
在接收组列表中的 16 个通话组中，最多可将七个通话组分配为加入通话组。系统会自动加入选定通话组和优先级通话组。
27.10.1
添加通话组加入
程序：
- 从菜单中，选择 Z 扫描→查看/编辑列表→<所需 ID 或别名>→编辑加入。
- 要添加通话组加入，请选择开。
结果：
如果已成功将加入添加到系统，显示屏会显示√。
如果为加入选择的通话组达到七个（最大值），显示屏会显示列表已满。
注释:
在查看/编辑列表中，通话组旁边的 ● 图标指示正在注册或添加通话组加入失败。
通话组旁边的√图标表示通话组加入成功。
27.10.2
删除通话组加入
程序：
- 从菜单中，选择 Z 扫描→查看/编辑列表→<所需 ID 或别名>→编辑加入。
- 要删除通话组加入，请选择关。
结果：在查看/编辑列表中，√从选定通话组ID旁边消失。
第28章
安全
对于 Capacity Max，此功能允许您临时关闭、恢复和终止对讲机。对于其他系统，该功能允许您启用和遥毙对讲机。
例如，您可以遥毙或临时关闭被盗的对讲机，以防止未经授权的用户使用，并在对讲机找回后恢复或启用它。当遥毙或临时关闭对讲机时，对讲机无法在执行临时关闭程序的系统上请求或接收任何用户发起的服务。但是，对讲机可切换为另一系统。当对讲机被临时关闭或遥毙后，它可以继续发送GNSS定位报告，并且可对其进行远程监听。
注释: 请与经销商联系以启用此功能。
28.1
临时关闭对讲机
程序：
- 执行以下操作之一：
| 选项 操作 | |
| 通过通讯录临时关闭或遥毙对讲机 从菜单中,选择 通讯录→ 对讲机遥毙。 | <所需ID或别名>→ |
| 通过手动拨号临时关闭或遥毙对讲机 | a. 从菜单中,选择通讯录→手动拨号→对讲机号码。b. 输入ID。c. 选择对讲机遥毙。 |
- 可选：对于其他系统，请输入密码。
结果：
绿色 LED 指示灯闪烁，并且显示屏显示对讲机遥毙：
如果对讲机临时关闭成功，对讲机会显示以下指示：
- 发出一声确定提示音。
- 显示屏会显示确定性的小型通知。
如果对讲机临时关闭失败，对讲机会显示以下指示： - 发出一声否定提示音。
- 显示屏会显示否定性的小型通知。
28.2
恢复对讲机
程序：
1. 执行以下操作之一：
| 选项 操作 | |
| 使用通讯录恢复或启用对讲机 从菜单中,选择 | 通讯录→ 对讲机启用。<所需ID或别名>→ |
| 使用手动拨号恢复或启用对讲机 | a. 从菜单中,选择通讯录→手动拨号→对讲机号码。b. 输入ID。c. 选择对讲机启用。 |
2. 可选：对于其他系统，请输入密码。
结果：
绿色 LED 指示灯亮起，并且显示屏显示对讲机启用：
如果对讲机恢复成功，对讲机会显示以下指示：
● 发出一声确定提示音。
- 显示屏会显示确定性的小型通知。
如果对讲机恢复失败，对讲机会显示以下指示：
● 发出一声否定提示音。
- 显示屏会显示否定性的小型通知。
28.3
对讲机终止
此功能是限制对对讲机进行未经授权访问的增强型安全措施。
对讲机终止会导致对讲机无法正常工作。您可以终止操作失窃或放置不当的对讲机，以防未经授权的使用。
对讲机打开后，被终止的对讲机将在屏幕上短暂显示对讲机已终止，以表示对讲机当前处于终止状态。
注释: 被终止的对讲机只能在 Motorola Solutions 维修点恢复。请联系您的经销商了解详细信息。
第29章
室内定位
注释: 室内定位功能适用于具有最新软件和硬件的型号。请联系您的经销商或系统管理员了解详细信息。
您可以使用室内定位来跟踪对讲机用户的位置。激活室内定位功能时，对讲机处于受限制的可发现模式。专用信标用于定位对讲机并确定其位置。
29.1
打开室内定位
程序：
从菜单中，选择蓝牙→室内定位→室内定位状态。
结果：
如果室内定位已成功打开，对讲机会显示以下指示：
- 发出一声确定提示音。
- 显示屏显示室内定位开。
- “室内定位可用”图标出现在主屏幕上。
如果室内定位未打开，对讲机会显示以下指示：
- 发出一声否定提示音。
- 显示屏显示打开失败。
注释: 开启 “室内定位” 功能后，对讲机位置数据会传输至调度员服务。此数据包含额外的精确数据，可揭示对讲机所在建筑物的楼层位置。“调度员服务” 设置决定了对讲机位置数据的使用情况。
29.2
关闭室内定位
程序：
从菜单中，选择蓝牙 室内定位 室内定位状态。
结果：
如果室内定位成功关闭，对讲机会显示以下指示：
- 发出一声确定提示音。
- 显示屏显示室内定位关。
- “室内定位可用”图标从主屏幕上消失。
如果室内定位未关闭，对讲机会显示以下指示：
- 发出一声否定提示音。
- 显示屏显示关闭失败。
29.3
访问室内定位信标信息
程序：
从菜单中，选择蓝牙 室内定位 信标。
结果：
显示屏会显示信标的信息。
第30章
任务
此功能允许您的对讲机接收调度员发送的信息，其中列出了要执行的任务。
注释: 此功能可以根据用户要求通过对讲机编程软件进行定制。请联系您的经销商了解详细信息。
有两个包含不同任务的文件夹：
我的任务文件夹
分配给您的登录用户 ID 的个性化任务。
共享任务文件夹
分配给个人组的共享任务。
您可以回应任务，以便将任务分类到任务文件夹中。默认情况下，这些文件夹包括全部、新增、已启动和已完成。
即使在关闭对讲机并重新打开之后，也会保留这些任务。
所有任务均位于全部文件夹。根据您对讲机的预设方式，任务按其优先级再按接收时间排序。首先列出新任务、最近更改了状态的任务以及优先级最高的任务。
达到最大任务数后时，下一个任务会自动替换对讲机中的最后一个任务。根据对讲机型号，您的对讲机最多支持 100 或 500 个任务。您的对讲机自动检测和丢弃具有相同任务 ID 的重复任务。
根据任务的重要性，调度员会为其添加优先级。共有三个优先级。优先级 1 是最高优先级，而优先级 3 是最低优先级。也有无优先级的任务。
调度员进行以下更改时，您的对讲机将相应更新：
- 修改任务的内容。
- 添加或编辑任务的优先级。
- 在文件夹之间移动任务。
- 取消任务。
30.1
访问“任务”文件夹
程序：
- 从菜单中，选择任务。
-
执行以下操作之一：
-
如果未使用您的用户 ID 登录，选择<所需文件夹>><所需任务单>。
- 如果使用您的用户 ID 登录，选择共享任务 <所需文件夹 <所需任务单>。
注释: 仅当您使用自己的用户 ID 登录时，才能访问 “我的任务” 菜单项。
30.2
登录远程服务器
您可以使用您的用户 ID 登录或注销远程服务器。
程序：
从菜单中，选择登录。
如果您已登录，菜单会显示注销。
结果：
如果登录成功，对讲机会显示以下指示：
- 发出一声确定提示音。
- 显示屏显示登录成功。
如果登录失败，对讲机会显示以下指示：
- 发出一声否定提示音。
- 显示屏显示登录失败。
30.3
创建任务
您的对讲机可以创建基于任务模板的任务，并发送必须执行的任务。请联系您的经销商，使用对讲机编程软件配置任务模板。
程序：
- 从菜单中，选择任务。
-
执行以下操作之一：
-
对于 Capacity Max，请选择创建任务。
- 对于其他系统，请选择创建任务。
30.4
使用任务模板发送任务
先决条件：根据您的配置，选择正确的任务模板。
程序：
执行以下操作之一：
| 选项 | 操作 |
| 使用一个任务模板发送任务 | a. 在任务模板中,输入所需的房间号。b. 选择房间状态→<所需选项>→发送。 |
| 使用多个任务模板发送任务 在任务单模板中,选择选项 操作 | <所需选项>→发送。 |
| 重新发送已发送的任务 从我的任务菜单项中,选择已发送任务→<所需已发送任务单>→菜单/确认→重新发送。 | |
| 编辑和发送已发送的任务 | a. 从我的任务菜单项中,选择已发送任务→<所需已发送任务单>→菜单/确认→编辑。b. 编辑 <所需字段和选项>。c. 要发送已编辑的任务,请选择发送。 |
结果：
如果请求发送成功，对讲机会显示以下指示：
- 发出一声确定提示音。
- 显示屏会显示确定性的小型通知。
如果请求发送失败，对讲机会显示以下指示： - 发出一声否定提示音。
- 显示屏会显示否定性的小型通知。
30.5
接收和响应任务
当您收到任务时，您的对讲机会收到任务通知。
程序：
- 要响应任务，请执行以下操作之一：
● 要查看收到的最新任务通知，请轻触通知小组件。
- 要查看首选任务单，从菜单中选择任务单 已共享任务 <所需文件夹> <所需任务单>。
- 选择菜单/确定按钮访问子菜单，然后选择所需的任务。
要快速回复，请选择数字键 1 至 9。
结果：
如果操作成功，对讲机会显示以下指示：
● 发出一声确定提示音。
- 显示屏会显示确定性的小型通知。
如果操作失败，对讲机会显示以下指示：
- 发出一声否定提示音。
- 显示屏会显示否定性的小型通知。
30.6
删除任务
程序：
-
从菜单中，选择 ☐ 任务。
-
选择以下文件夹之一：
-
已共享任务
- 已发送任务
-
回收站任务
-
执行以下操作之一：
-
要删除所需的任务单，选择 <所需任务单>→菜单/确定→删除。
- 要删除所有任务，请选择全部删除 是。
结果：
如果请求成功，对讲机会显示以下指示：
- 发出一声确定提示音。
-
显示屏会显示确定性的小型通知。
如果请求失败，对讲机会显示以下指示： -
发出一声否定提示音。
- 显示屏会显示否定性的小型通知。
第31章
短信发送
您的对讲机可以接收来自另一部对讲机或短信应用程序的数据。
表 25：短信类型和字符限制
短信类型 字符限制
| 数字车载台 (DMR) 短信 | 23 个字符。 |
短信 280 个字符，包括主题行。
注释: 仅当从电子邮件应用程序收到信息时，主题行才会出现。
注释: 字符限制仅适用于具有最新软件和硬件的型号。对于具有旧版软件和硬件的对讲机型号，一条短信的长度限制为 140 个字符。请联系您的经销商了解详细信息。
31.1
查看短信
程序：
- 从菜单中，选择信息。
-
执行以下操作之一：
-
对于短信或遥感遥测状态，选择收件箱 <所需信息>。
- 对于已保存的短信，选择草稿 <所需信息>。
- 对于已发短信，选择已发信息 <所需信息>。
结果：
如果 “收件箱”、“草稿” 或 “已发信息” 文件夹为空：
- 如果启用了键盘音，则会发出提示音。
- 显示屏显示列表为空。
如果 “收件箱”、“草稿” 或 “已发信息” 文件夹不为空，则当信息来自电子邮件应用程序时，显示屏会显示主题行。
对于遥感遥测状态，您无法回复此信息，并且显示屏会显示遥感遥测：<状态短信>。
31.2
编写短信
程序：
- 从菜单中，选择信息→编写。
-
编写短信。
-
编写好短信之后，执行以下操作之一：
● 要保存短信，请选择后退/主屏幕→保存。
● 要放弃短信，请选择后退/主屏幕→放弃。
注释: 如果意外选择后退/主屏幕按钮，可以选择编辑以继续编写短信。
如果您已保存短信，您可以在“草稿”文件夹中查看和编辑您的短信。
如果短信被放弃，则该短信将被删除。
31.3
发送短信
先决条件：编写您的信息。
程序：
执行以下操作之一：
| 选项 操作 | |
| 发送短信 | a. 从您编写的信息,选择菜单/确定按钮。b. 执行以下操作之一:● 选择 <所需 ID 或别名>。● 选择手动拨号并输入 ID。 |
| 发送已发短信 | 从已发信息中,选择菜单/确定→重新发送。 |
| 发送预制短信 | a. 从菜单中,选择信息→预制短信。b. 执行以下操作之一:● 选择 <所需 ID 或别名>。● 选择手动拨号并输入 ID。 |
| 重新发送短信 选择重新发送。 |
结果：
如果短信发送成功，对讲机会显示以下指示：
- 发出一声提示音。
- 屏幕显示确定性的小型通知。
如果短信发送失败，显示屏会显示以下选项：
- 重新发送
- 转发
- 编辑
31.4
回复短信
当收到短信时，对讲机会显示以下内容：
- 包含发件人 ID 或别名的通知列表。
- “信息”图标。
注释: 如果按 PTT 键，对讲机会退出短信提示屏幕，并向发件人发起单呼或组呼。
程序：
执行以下操作之一：
| 选项 操作 | |
| 回复通知列表中的短信 执行以下操作之一: | ● 从菜单中,选择通知→菜单/确定→<所需信息→回复。● 从主屏幕中,选择向下→<所需信息→菜单/确定→回复 |
| 回复短信 | 从菜单中,选择信息→收件箱→<所需信息→回复。 |
| 用预制短信回复短信 | 从菜单中,选择信息→收件箱→<所需信息→快速回复。 |
31.5
转发短信
程序：
- 从重新发送选项屏幕中，选择信息。
- 要从 “收件箱” 或 “已发信息” 文件夹转发短信，请选择 <所需信息>→转发。
结果：
如果短信转发成功，对讲机会显示以下指示：
- 发出一声确定提示音。
- 屏幕显示确定性的小型通知。
如果短信转发失败，显示屏会显示以下指示：
- 发出一声否定提示音。
- 屏幕显示否定性的小型通知。
31.6
删除短信
程序：
- 从菜单中，选择信息。
-
执行以下操作之一：
-
要删除短信，请选择收件箱 <所需短信 菜单/确定 删除。
- 要删除所有短信，请选择收件箱 全部删除。
- 要删除已发送的短信，请选择已发信息 <所需短信> 菜单/确定 删除。
● 要删除所有已发送的短信，请选择已发信息→全部删除。 - 要删除已保存的短信，请选择草稿 <所需短信 菜单/确定 删除。
● 要删除所有已保存的短信，请选择草稿→全部删除。
31.7
设置短信提示音
程序：
- 从菜单中，选择 通讯录→ <所需 ID 或别名>→信息提示。
-
执行以下操作之一：
-
要使用瞬时提示音，请选择瞬时。
● 要使用重复提示音，请选择重复。
第32章
状态信息
此功能允许对讲机向其他对讲机发送状态信息。
快速状态列表使用对讲机编程软件进行配置，最多可包含 100 个状态。
每个状态信息的最大长度为 16 个字符。
也可通过访问收件箱或通知列表查看收到的状态信息。
请联系您的经销商了解详细信息。
注释: 每个状态都有一个介于 0-99 的对应数值。可为每个状态指定一个别名，以便于参考。
32.1
查看状态信息
程序：
从菜单中，选择状态→收件箱→<所需状态信息>。
结果：对讲机显示所选状态信息的内容。
32.2
发送状态信息
程序：
执行以下操作之一：
| 选项 | 操作 |
| 发送状态信息 | 从菜单中,选择状态→快速状态→<所需状态信息>→<所需ID或别名>。 |
| 使用通讯录发送状态信息 | 从菜单中,选择通讯录→<所需ID或别名>→发送状态→<所需状态信息>。 |
结果：
如果您的状态消息发送成功，显示屏还会显示确定性的小型通知。
如果您的状态消息失败，显示屏会显示失败通知。
注释: 在快速状态中, 显示屏在最近发送的状态消息旁显示 √。
32.3
回复状态消息
程序：
从菜单中，选择状态→收件箱→<所需状态信息>→回复→<所需状态信息>。
32.4
发起单呼
程序：
- 从菜单中，选择状态→收件箱→<所需状态信息>。
- 要进行呼叫，请按住 PTT 按钮。
32.5
删除状态信息
程序：
- 从菜单中，选择状态。
-
执行以下操作之一：
-
要删除状态信息，请选择收件箱 <所需状态信息 菜单/确定 删除 是。
● 要删除所有状态信息，请选择收件箱→全部删除→是。
第33章
模拟状态更新
对讲机可以将表示当前活动的“状态列表”中的预设信息发送给对讲机联系人（适用于5音调系统）或调度员（适用于Motorola数据通信系统）。
对于 Motorola 数据通信 (MDC) 系统，最后确认的信息保留在状态列表的顶部。其他信息按字母数字顺序排列。
33.1
向预定义的联系人发送状态更新
程序：
执行以下操作之一：
- 对于 Motorola 数据通信 (MDC) 系统，从菜单中选择状态 <所需状态 设置为默认值 菜单/确定。
- 对于 5 音调系统，从菜单中，选择状态 <所需状态> 设为默认。
对于 5 音调系统，如果在屏幕显示状态列表时按 PTT 按钮，则对讲机将会发送所选的状态更新，并返回主屏幕以发起语音呼叫。
结果：
对于 MDC 系统，如果请求成功，对讲机会显示以下指示：
● 发出一声确定提示音。
- 显示屏会显示确定性的小型通知。
对于 MDC 系统，如果请求失败，对讲机会显示以下指示：
● 发出一声否定提示音。
- 显示屏会显示否定性的小型通知。
对于 5 音调系统，如果请求成功，对讲机显示屏会在确认状态旁边显示 √。
对于 5 音调系统，如果请求失败，对讲机显示屏会在之前的状态旁显示。
33.2
查看 5 音调状态详细信息
先决条件：购买软件许可证密钥。
程序：
从菜单中，选择状态→<所需状态>→查看详情。
结果：屏幕将显示所选状态的详细信息。
33.3
编辑 5 音调状态详细信息
程序：
- 从菜单中，选择状态→<所需状态>→编辑。
- 要编辑状态详细信息，请使用以下键：
● 要向左或向右移动光标，请选择 4 向导航按钮。
- 要删除字符，请选择 * 键。
- 要更改文本输入方法，请选择 # 键。
- 编辑完成后，选择菜单/确定按钮。
结果：显示屏会显示确定性的小型通知。
第34章
模拟信息编码
对讲机可以将信息列表中的预设信息发送给对讲机别名或调度员。
34.1
向调度员发送 MDC 编码信息
程序：
从菜单中，选择信息→预制短信→<所需信息>。
结果：
如果请求成功，对讲机会显示以下指示：
- 发出一声确定提示音。
- 显示屏会显示确定性的小型通知。
如果请求失败，对讲机会显示以下指示： - 发出一声否定提示音。
- 显示屏会显示否定性的小型通知。
第35章
自动范围应答机系统
自动范围应答机系统 (ARTS) 是一种仅限模拟的功能，可以在您的对讲机超出其他配备 ARTS 的对讲机的范围时通知您。
配备 ARTS 的对讲机定期传输或接收信号，以确认对讲机位于彼此范围之内。
对讲机提供如下指示：
表 26：自动范围应答机系统指示
| 指示 说明 | |
| 首次提示 | ● 发出一声提示音。 |
| ARTS 在范围中提示 | ● 发出提示音(如果已预设)。● 对讲机控制小组件显示在范围中。 |
| ARTS 超出范围提示 | ● 发出一声提示音。● 红色 LED 指示灯快速闪烁。● 对讲机控制小组件显示闪烁的超出范围。 |
第36章
动态呼叫方别名
在呼叫期间，接收对讲机会显示发射对讲机的呼叫方别名。
“呼叫方别名”列表最多可存储500个发射对讲机的呼叫方别名。您可以查看“呼叫方别名”列表或在列表中发起单呼。关闭对讲机将从“呼叫方别名”列表中清除“呼叫方别名”接收历史记录。
36.1
编辑呼叫方别名
程序：
执行以下操作之一：
| 选项 操作 | |
| 打开对讲机后编辑呼叫方别名 | a. 打开对讲机。b. 输入新 <呼叫方别名>→菜单/确认。 |
| 从菜单中编辑呼叫方别名 | a. 从菜单中,选择实用程序→对讲机信息。→我的ID→菜单/确定→编辑→菜单/确定。b. 输入新的 <呼叫方别名>。 |
结果：显示屏会显示确定性的小型通知。
36.2
查看呼叫方别名列表
您可以访问呼叫方别名列表以查看发射呼叫方别名的详细信息。
程序：
从菜单中，选择呼叫方别名 <所需的呼叫方别名>→查看详情。
36.3
从呼叫方别名列表发起单呼
程序：
- 从菜单中，选择 呼叫方别名→ <所需的呼叫方别名>。
- 要进行呼叫，请按住 PTT 按键。
第37章
动态通话组号码分配
动态通话组号码分配 (DGNA) 功能允许第三方控制台以无线方式向对讲机动态分配通话组和从中删除通话组。
DGNA 仅适用于 Capacity Max 系统。
当控制台将DGNA分配到您的对讲机时，当前信道将处于DGNA模式并具有以下操作：
- 发出一声提示音。
- 显示屏短暂显示
已分配，然后再返回到主屏幕。 - DGNA 图标出现在状态栏上。
- 主屏幕显示 DGNA 通话组别名。
当控制台从对讲机中删除DGNA时，对讲机将恢复之前的通话组并具有以下操作：
- 发出一声提示音。
- 显示屏短暂显示
已删除，然后再返回到主屏幕。 - 状态栏中的 DGNA 图标消失。
- 主屏幕显示之前的通话组别名。
根据对讲机的预设情况，您可以查看、编辑和收听原来的扫描列表信道和非 DGNA 通话组。
当对讲机处于 DGNA 模式时，按住 PTT 按钮操作可以只与当前的 DGNA 通话组通信。要与之前的非 DGNA 通话组通信，请设置预设的单键接入按钮。
注释: 请咨询经销商或系统管理员以确定对讲机的预设情况。
37.1
发起 DGNA 呼叫
先决条件：确保您当前的信道处于 DGNA 模式。
程序：
要进行呼叫，请按住 PTT 按键。
结果：对讲机会显示以下指示：
- DGNA 提示音响起。
- 显示屏显示 DGNA 图标和别名。
37.2
发起非 DGNA 呼叫
程序：
执行以下操作之一：
● 如果对讲机处于 DGNA 模式，请按预设的单键接入按钮。
注释:
如果对讲机未处于 DGNA 模式，而您按下单键接入按钮，则对讲机会发出一声否定提示音，指示出现错误。显示屏保持不变。
● 如果对讲机未处于 DGNA 模式，请按住 PTT 按钮。
注释:
在否定提示音响起之前按下 PTT 按钮，对讲机会返回到主屏幕。当对讲机处于主屏幕时，按下 PTT 会向 DGNA 通话组发起呼叫。
结果：
如果对讲机处于 DGNA 模式，它会显示以下指示：
- 发出一声确定提示音。
- 发出语音提示音。
- 显示屏短暂显示 <通话组别名> 和按下 PTT。
37.3
接收和回应 DGNA 呼叫
当收到 DGNA 呼叫时，对讲机会显示以下指示：
- DGNA 提示音响起。
- 显示屏显示 DGNA 图标和别名。
- 对讲机取消静音，并通过扬声器响起来电。
程序：
- 要进行呼叫，请按住 PTT 按键。
- 要进行接听，请松开 PTT 按键。
第38章
前面板编程
您可以使用前面板控件自定义某些功能参数，以个性化您的对讲机体验。
38.1
进入前面板编程
程序：
- 从菜单中，选择实用程序→预设对讲机。
- 输入您当前的八位数密码。
- 选择所需的设置。
第39章
主信道提醒
如果对讲机在一段时间内未设置为主信道，则此功能会提醒您。
如果此功能已启用并且对讲机在一段时间内未设置为主信道，则对讲机将定期出现以下指示：
● 发出一声提示音，并且主信道提醒通知将响起。
- 显示屏显示非主信道
39.1
将主信道提醒静音
发出主信道提醒时，您可以暂时将提醒静音。
程序：
按预设的将主信道提醒静音按钮。
结果：显示屏显示 HCR 已设为静音
39.2
设置新的主信道
当出现“主信道提醒”时，您可以设置新的主信道。
程序：
从菜单中，选择实用程序→对讲机设置→主信道→<所需信道>。
结果：
显示屏将在所选的主信道别名旁边显示√。
第40章
监听功能
监听功能用于监听信道，以确保发射之前信道畅通。
注释: 此功能在智能信道共享和链接智能信道共享模式下不适用。
40.1
监听信道
程序：
- 按住预设的监听按钮。
对讲机会显示以下指示：
- 您听到对讲机活动。
- 黄色LED指示灯亮起。
-
显示屏显示监听图标。
-
要进行呼叫，请按住 PTT 按键。
-
要进行接听，请松开 PTT 按键。
40.2
永久监听
当对讲机进入该模式时，它会显示以下指示：
- 发出一声提示音。
- 黄色LED指示灯亮起。
- 显示屏显示永久监听开和“监听”图标。
当对讲机退出该模式时，它会显示以下指示：
- 发出一声提示音。
- 黄色LED指示灯熄灭。
- 显示屏显示永久监听关
第41章
远程监听
远程监听功能允许授权用户执行以下操作：
- 远程激活目标用户的对讲机麦克风，以监听周围环境声音和收集信息，无需目标用户知晓。
- 使目标用户能够打开对讲机麦克风并将音频传输给授权的调度员，而无需在目标用户的对讲机上发出任何通知。
授权调度员还可以远程监听选定用户发起和接听的呼叫，而无需用户知晓。
注释: 远程监听功能可能会对隐私产生影响，具体取决于您所在的位置。使用远程监听功能时，您必须遵守所有相关法律和法规。包括但不限于：
- 向个人发布和执行任何所需的隐私声明或说明，
- 获取并记录任何所需同意，
- 为许可使用和处理个人信息制定和维护任何适用政策。
您的对讲机和目标对讲机必须进行预设才允许您使用此功能。
目标对讲机的远程监听麦克风选择遵循预设的紧急麦克风设置。有两种紧急麦克风来源：
表 27：紧急麦克风来源
| 紧急麦克风来源 麦克风选择 | |
| 对讲机麦克风 蓝牙麦克风用于远程监听。 | 如果未连接蓝牙麦克风,则使用对讲机麦克风。 |
| 有线附件麦克风 有线附件麦克风用于远程监听。 | 如果未连接有线附件麦克风,则使用蓝牙麦克风。如果未连接蓝牙麦克风,则使用对讲机麦克风。 |
启动后，目标对讲机上的绿色 LED 指示灯闪烁一次。在预设的持续时间后或者当目标对讲机上执行了用户操作时，此功能会自动停止。
对于其他系统，远程监听包括两种类型：
- 无身份验证的远程监听
● 带身份验证的远程监听
当您的对讲机利用用户身份验证打开目标对讲机的麦克风时，需要提供密码。该密码通过对讲机编程软件预设到目标对讲机中。
41.1
启动远程监听
程序：
执行以下操作之一：
| 选项 操作 | |
| 使用通讯录启动远程监听 | 从菜单中,选择联系人→<所需ID或别名>→远程监听。 |
| 通过手动拨号启动远程监听 | a. 从菜单中,选择通讯录→手动拨号→对讲机号码。b. 输入ID或别名,或编辑之前拨打的ID。c. 选择远程监听。 |
结果：
如果请求成功，对讲机会显示以下指示：
- 发出一声确定提示音。
- 显示屏会显示确定性的小型通知。
- 开始在预设持续时间内播放来自被监听对讲机的音频，并且显示屏显示远程监听。计时器到期时，对讲机发出一声提示音，并且 LED 指示灯熄灭。
如果请求失败，对讲机会显示以下指示：
● 发出一声否定提示音。
- 显示屏会显示否定性的小型通知。
第42章
对讲机检测
启用后，此功能使您可以在不干扰对讲机用户的情况下，确定系统中的另一台对讲机是否为活动状态。无语音或可视通知出现在目标对讲机上。
此功能仅适用于用户 ID。
42.1
发送对讲机检测
程序：
- 从菜单中，选择通讯录。
- 通过执行以下操作之一发送对讲机检测：
| 选项 操作 | |
| 使用通讯录发送对讲机检测 | a. 选择 <所需 ID 或别名>→对讲机检测。 |
| 使用手动拨号发送对讲机检测 | a. 选择手动拨号→对讲机号码。b. 执行以下操作之一:● 输入 <所需 ID 或别名>。● 编辑之前拨打的 ID。 |
结果：
如果目标对讲机在系统中处于活动状态，显示屏会显示确定性的小型通知。
如果目标对讲机在系统中处于非活动状态，显示屏会显示否定性的小型通知。
第43章
静音模式
“静音模式”可提供一个将对讲机上的所有语音提示静音的选项。
启用“静音模式”后，所有语音提示都将静音，优先级更高的功能除外（如紧急呼叫操作）。
退出“静音模式”后，您的对讲机将恢复播放正在进行的提示音并恢复音频传输。
可通过设置“静音模式计时器”，在预定义的持续时间内启用“静音模式”。该计时器的持续时间是通过对讲机菜单配置的，范围介于0.5-6小时之间。计时器到期后将退出“静音模式”。
如果计时器停留在 0 处，则对讲机将在无限期的时间段内保持 “静音模式”，直至对讲机移至正面朝上位置或按下预设的静音模式按钮。
重要说明: 您一次只能启用“正面朝下”或“倒地警报”中的其中一种功能。无法同时启用两种功能。
43.1
打开静音模式
程序：
将对讲机短暂置于正面朝下的位置。
结果：
如果静音模式已启用，对讲机会显示以下指示：
● 发出一声确定提示音。
- 红色LED指示灯持续闪烁，直至退出静音模式。
- 显示屏显示静音模式开。
- 主屏幕显示“静音模式”图标。
- 对讲机静音。
- 如果已设置静音模式计时器，计时器将开始倒数配置的持续时间。
43.2
设置静音模式计时器
程序：
- 从菜单中，选择实用程序→对讲机设置→静音计时器。
- 编辑每个数位的数值。
43.3
退出静音模式
当静音模式计时器到期时，对讲机会自动退出静音模式。您也可以手动退出静音模式。
程序：
要手动退出静音模式，请执行以下操作之一：
- 按预设的静音模式按钮。
- 按住 PTT 按键，然后对着麦克风讲话。
- 切换到任何未预设的信道。
结果：
如果静音模式已禁用，对讲机会显示以下指示：
- 发出一声否定提示音。
- 闪烁的红色 LED 指示灯熄灭。
- 显示屏显示静音模式关。
- 静音模式图标从主屏幕上消失。
- 对讲机退出静音模式并恢复扬声器状态。
● 即使计时器未到期，静音模式计时器也会停止。
第44章
接收信号强度指示符
此功能允许您查看接收信号强度指示符 (RSSI) 值。
显示屏右上角显示 RSSI 图标。
44.1
查看 RSSI 值
程序：
在主屏幕上，在 5 秒钟内，选择向左按钮三次，然后选择向右按钮三次。
结果：显示屏显示当前的 RSSI 值。
第45章
响应抑制
此功能有助于防止对讲机回应任何呼入传输。
注释: 请联系您的经销商了解详细信息。
启用此功能后，您的对讲机将不会生成任何呼出传输来回应呼入传输（如对讲机检测、呼叫提示、对讲机遥毙、远程监听、自动注册服务(ARS)）和回复私人消息。
启用响应抑制功能后，您的对讲机无法接收已确认单呼。
您的对讲机可以手动发送传输信号。
45.1
设置响应抑制
程序：
按预设的响应抑制按钮。
结果：
如果响应抑制成功关闭，对讲机会显示以下指示：
- 发出一声确定提示音。
- 显示屏显示确定性的小型瞬间通知图标。
如果响应抑制关闭失败，对讲机会显示以下指示：
● 发出一声否定提示音。
- 显示屏显示否定性的小型瞬间通知图标。
第 46 章
租赁计时器
租赁计时器功能允许对讲机租赁经销商为您的对讲机设置允许的租赁期，并在超出计时器上指定的时间段后自动遥毙对讲机。
对讲机最多可设置 999 个小时的租赁期，以及最长 99 个小时的延长租赁期。
计时器计算对讲机的使用时间，并在使用时间达到预定义的租赁期后遥毙对讲机。
租赁期到期后，对讲机停止工作，直到经销商重置租赁计时器。
46.1
访问租赁计时器信息
程序：
从菜单中，选择实用程序→租赁计时器→信息。
结果：显示屏会显示租赁时间段（小时）。
46.2
租赁到期提醒
租赁到期提醒功能会在租赁期即将到期时进行提醒。
对讲机提供计时器到期的显示提醒和音频提醒。
对于音频提醒频率，将按如下所示发出语音提示：
- 在首次提醒至租赁期到期前的最后2小时前的时间段内，每1小时发出一次语音提示。
- 在租赁期到期前的最后2小时内，每小时发出两次语音提示。
- 在租赁期到期前的最后3分钟、2分钟和1分钟内，每分钟各发出两次语音提示。
对于显示提醒，对讲机显示屏会显示瞬时通知提醒，提示在租赁期到期前的小时数。
在到期前的最后3分钟内，对讲机显示屏会短暂通知提醒，提示还有几分钟租赁期就会到期。
46.3
延长租赁期
对讲机最长可预设 99 个小时的延长租赁期。
程序：
执行以下操作之一：
| 选项 操作 | |
| 通过菜单延长租赁期 | a. 从菜单中,选择实用程序→租赁计时器→延长。b. 按下菜单/确定按钮。注释:租赁期只能延长一次。延长租赁期后,延长复选框将呈灰色显示。 |
| 通过按钮延长租赁期 连续按侧边按钮2六次。 | 注释:租赁期只能延长一次。如果您再次按该按钮,将发出一声否定提示音。 |
第47章
禁止传输
“禁止发射”功能允许您阻止来自您对讲机的所有发射。
注释: 蓝牙和 Wi-Fi 功能在 “禁止发射” 模式下可用。
47.1
启用或禁用禁止发射
程序：
选择 实用程序→对讲机设置→禁止发射。
结果：
如果禁止发射已启用，已启用旁边会出现 √。
如果禁止发射已禁用，已启用旁边的√会消失。
注释: 对讲机开机后，禁止发射的状态不会更改。
第48章
呼叫抢占
呼叫抢占允许对讲机中断正在进行的呼叫并发起更高优先级的呼叫。
借助呼叫抢占功能，系统可在集群信道不可用时中断正在进行的任何呼叫。
因此，对讲机可以发起更高优先级的呼叫，如紧急呼叫或全呼。如果没有其他射频 (RF) 信道可用，紧急呼叫也会中断全呼。
第49章
语音中断
语音中断允许对讲机结束任何正在进行的呼叫。
语音中断功能使用反向信道信令来中断正在进行的呼叫。在中断期间，您可以进行语音传输。
此功能可提高在通话已在进行时向接收者发起新通话的可能性。
如果已将语音中断功能预设到对讲机中，则该功能可用。请联系您的经销商了解详细信息。
49.1
启用语音中断
程序：
- 要在正在进行呼叫时中断传输，请按住 PTT 按键。
- 等待通话许可音结束后，再对着麦克风讲话。
49.2
启动传输中断
程序：
要中断正在进行的呼叫，请执行以下操作之一：
- 按 PTT 按键。
- 按紧急呼叫按钮。
- 对于其他系统，请执行数据传输。
- 对于其他系统，请按预设的 TX 中断远程停止按钮。
第50章
无线编程
您的经销商可通过不带任何物理连接的无线编程 (OTAP) 远程更新对讲机。某些设置还可使用 OTAP 配置。当对讲机进行 OTAP 时，绿色 LED 指示灯闪烁。
当对讲机收到更新时，它会显示以下指示：
● 如果按 PTT 按钮，会发出一声否定提示音。
- 如果对讲机通过射频 (RF) 进行 OTAP，显示屏会显示大批量数据图标。
- 信道变得繁忙。
当 OTAP 完成时，对讲机会根据配置显示以下响应之一：
● 发出一声提示音。显示屏显示更新重启。对讲机将重启（关机然后再重新开机）。
- 对讲机会显示立即重启或推迟选项。如果选择推迟，对讲机会返回到前一屏幕。显示屏显示“OTAP延迟计时器”图标，直到发生自动重启。
当对讲机在自动重启后开机时，它会显示以下指示：
- 如果程序更新成功，显示屏会显示软件更新完成。
- 如果程序更新失败，系统将发出一声提示音，红色LED指示灯闪烁一次，同时显示屏显示软件更新失败。
注释：
如果程序更新失败，则每次打开对讲机时都会显示更新失败的指示。请与您的经销商联系，使用最新软件对对讲机进行重新编程，以消除更新失败的指示。
第 51 章
经认可的附件列表
Motorola Solutions 提供经认可的附件以提高对讲机的工作效率。
有关对讲机支持的附件、UL 附件和电池的更多信息，请参阅 https://motr.la/docs 中以下部件号的手册：
- MN007867A01 MOTOTRBO™ R7 系列附件手册
