用户手册 DNU-1541-7 JUKI

厚料机种 使用说明书（补充）SC-922 用

注意:このたびは、当社の製品をお買い上げいただきましてありがとうございました。安全に使用していただくために、使用前に必ず本書とミシンの安全注意書をお読みください。また、いつでもすぐに読めるように、これらのドキュメントを保管してください。

NOTE: Congratulations on your purchase of a JUKI sewing machine.To use the machine safely, be sure to read this document and the Safety Precautions for the sewing machine before use.Keep these documents so that you can read them whenever necessary.

HINWEIS: Herzlichen Glückwunsch zu Ihrem Kauf einer JUKI-Nähmaschine.Um die Maschine sicher zu benutzen, lesen Sie dieses Dokument und die Sicherheitshinweise für die Nähmaschine vor Gebrauch durch.Bewahren Sie diese Dokumente auf, damit Sie bei Bedarf darin nachschlagen können.

REMARQUE:Félicitations pour votre achat d'une machine à coudre JUKI.Pour utiliser la machine en toute sécurité, veiller à lire ce document et les Précautions de sécurité pour la machine à coudre avant toute utilisation.Conserver ces documents pour pouvoir les consulter au besoin.

NOTA:Nuestro agradecimiento y felicitaciones por su compra de esta máquina de coser JUKI.Para utilizar la máquina en condiciones de seguridad, asegúrese de leer este documento y las Precauciones de Seguridad de la máquina de coser antes de su uso.Tenga a mano estos documentos de modo que pueda consultarlos cuando sean necesarios.

NOTA: Congratulazioni per l'acquisto di una macchina per cucire JUKI.Per utilizzare la macchina in modo sicuro, assicurarsi di leggere questo documento e le Precauzioni di Sicurezza per la macchina per cucire prima dell'uso.Conservare questi documenti per ulteriori consultazioni in futuro.

注意:感谢您购买本公司的产品。为了安全地使用本缝纫机,使用之前请一定阅读本书和缝纫机的安全注意书。另外,为了今后随时可以立即查阅,请妥善地保管这些文件。

日本語

取扱説明書（補足）の適用について

此使用说明书（补充）记载着补充缝纫机使用说明书的内容。

适用机种

分类 机种
平机头型	LU-2200N-7 系列、LU-1500N/1520NC-7 系列、DNU-1541-7、DU-141H-7、LZH-1290-7
气缸型 LS-1	342-7、DSC 系列、DSU 系列
柱型 PLC-17	0 系列

目录

1. 安装机头的设定.... 1
2. 位置检测器的安装.....2
3. 操作箱的安装.....4
4. AK/ 空气装置的安装 …… 6

(1)AK/空气装置的安装 6
(2) 空气软管的设置....6
(3) 膝动开关的安装....8
(4) 膝动开关的功能设定 9
(5) 使用方法 10
(6) 压脚上升量的调整....10

1. 电缆线的连接.....11
2. 操作盘导线器的穿线方法..... 14
3. 点击手动倒缝..... 14
4. 前固定缝制 ..... 14

(1) 使用方法.... 14
(2) 开关的位置 ..... 14

1. 延长电缆线 15

2. 关于 LU-2220N-7 上线抓线功能 ..... 17

3. LU-2200N-7 系列 对应粗线的切线 ..... 18
4. 缝纫机在下停止位置针杆下降时的对应 ..... 19
5. 各附属装置的 SC-922 功能项目一览表..... 20

1. 安装机头的设定

(注意) 有关 CP-18 以外的操作盘的功能设定的操作方法，请参阅各个操作盘的使用说明书。

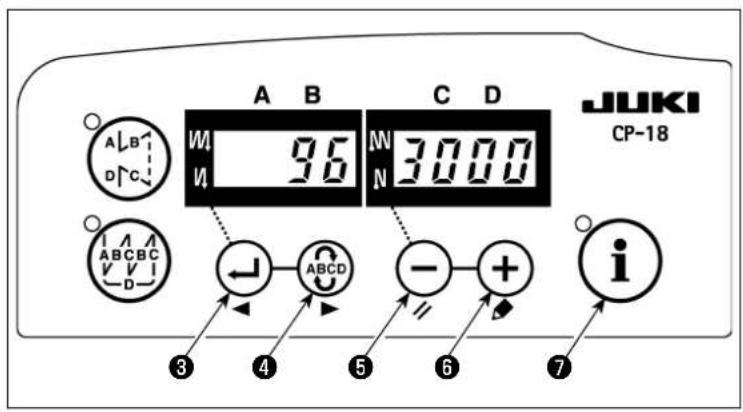

A B C D JUKI CP-18 ALB D/C 96 3000 ABCBC V V I ABCD - + i ③ ④ ⑤ ⑥ ⑦

A B C D JUKI CP-18 ALB D1C 95 M N L 1/5 1 ABCBC V V I D- ← ABCD - + ③ ④ ⑤ ⑥ i

A B C D JUKI CP-18 ALB DfC 95 M L U S I N ABCBC V V I - D ← ABCD - + ③ ④ ⑤ ⑥ i

A B C D JUKI CP-18 W 96 W 3000 ABCDC ABCD - + i ③ ④ ⑤ ⑥

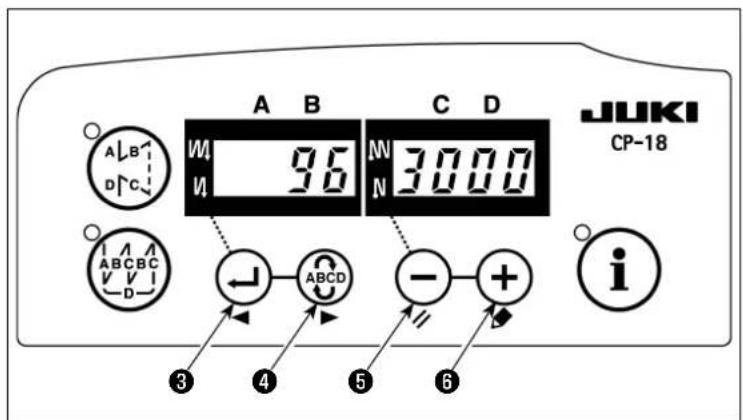

1）功能设定模式的变换方法

一边按 ⓘ 开关⑦的同时一边打开

(ON) 电源。（显示项目上显示出上次设定变更后的项目。）

* 画面显示不变化时，请重新进行 1）的操作。

（注意）想要重新打开电源开关时，请一定间隔 1 秒钟以上之后再进行操作。关闭了电源后，如果立即打开电源的话，缝纫机有可能不能正常动作。如果发生这种情况时，请重新再次打开电源。

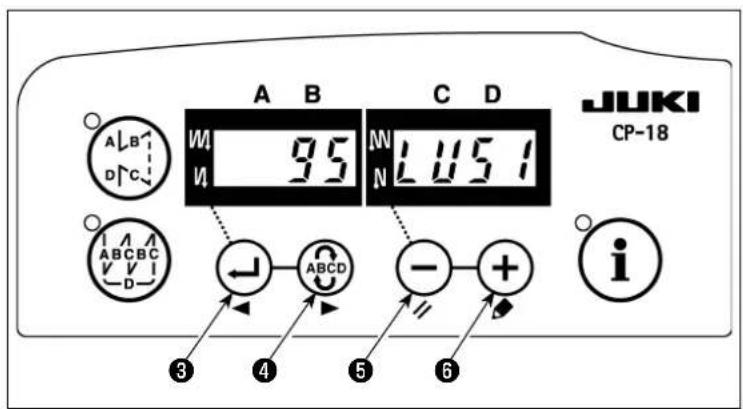

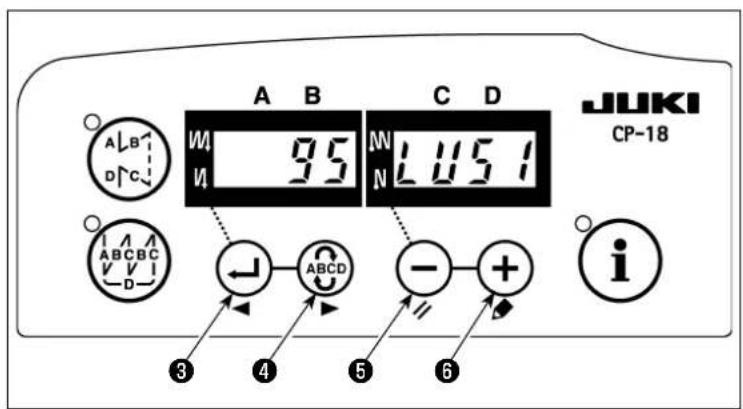

2）按开关 ③或按开关 ④，呼出功能设定 No.95（安装机头）。

3）请按 - 开关 ⑤ 或按 + 开关 ⑥ ，选择安装机头。机头型号和操作盘显示的关系请参照表 1(p.2)。

4）选择了机头型号后，按开关③或按ABCD开关④，然后关闭（OFF）电源。

（注意）进行此操作之前，如果关闭（OFF）了电源的话，则变更的内容不能被更新。

按了 开关③之后，画面显示

变为前 1 个设定 No.，按了开关④之后，画面显示变为后 1 个设定 No.。操作结束后，关闭（OFF）电源，然后再次打开（ON）电源，就返回到通常的缝制状态。

表1

No.	机头型号显示内容出货时的转速			(sti/min)最高转速(sti/min)
1	LU-2210N/2260N-7(VR型号)	LU2v	LU23500	3500
2	LU-2210N/2260N-7(SW型号)	LU2r	LU23500	3500
3	LU-2212N-7(VR型号)LU12		LU123500	3500
4	LU-2212N-7(SW型号)L12r		LU123500	3500
5	LU-2216N/66N-7(VR型号)LU26		LU263000	3000
6	LU-2216N/66N-7(SW型号)L26r		LU263000	3000
7	LU-2220N-7(VR型号)LU22		LU23500	3500
8	LU-2220N-7(SW型号)L22r		LU23500	3500
9	LU-1510N-7 LU51		LU53000	3000
10	LU-1510NA-7 LU5A		LU53000	2000
11	LU-1560N-7 LU56		LU53500	2500
12	PLC-1710/1760-7	PL70	PL73500	2500
13	PLC-1760L	PL7L	PL71800	1800
14	DNU-1541-7 dnU5		dnU53000	3000
15	LS-1342-7	LS13	LS123500	2500
16	LU-1520NC-7 LU5C		LU52000	2000

LU-2200N-7（VR型号）

• 下列调整请适用于没有安装内装同步信号灯的机种。
• 进行切线动作之前，请一定确认停止位置是否正确。

请在实际安装到缝纫机的状态，调整停止位置。此时，为了保证安全，请卸下缝纫机用的连接器。拆卸缝纫机用连接器时，请一定关闭(OFF)电源。调整上位置检测板⑤时和转动检测器的接头时，请一定关闭(OFF)电源。

机针上位置 / 机针下位置，请用功能 No.10（指定缝纫机停止时的针杆位置）来进行设定。

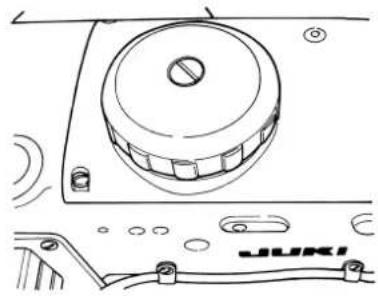

1）请把检测器①临时固定到飞轮上。
2) 卸下检测器①的护罩，按照各机种的规定，把外侧的上位置检测板⑤的凸缘部⑥调整到下位置检测板⑦的刻度位置。有关各机种的刻度位置，请参照表2(p.3)。

3) 确认了缝纫机用连接器卸掉之后, 把缝纫机控制器设定为机针下位置, 然后拧松检测①的固定螺丝②,转动接头让飞轮的下位置刻印④和机臂刻印③对齐, 调整停止位置。

飞轮的停止位置刻印因为各机种不同，所以请参照表 3。

4）调整了下停止位置后，把缝纫机控制器设定到机针上位置，然后确认上停止位置。如果上停止位置有偏差时，请用上位置检测板⑤进行微调整。
5）调整了停止位置之后，请安装上检测器①的护罩。然后，把缝纫机控制器返回设定到机针下位置。

表 2

机种 下位置检测板	7的刻度
LU-2200N 系列 A
DU-141H-7、DSC 系列 、DSU 系列、LZH-1290-7 D

表 3

机种	飞轮
	上位置刻印	下位置刻印	逆转机整提升位置刻印
DU-141II-7、DSC 系列、DSU 系列	红 白 一
LZII-1290-7 红 - 红之间 白 一
LU-2200N 系列 F - E 之间 K B

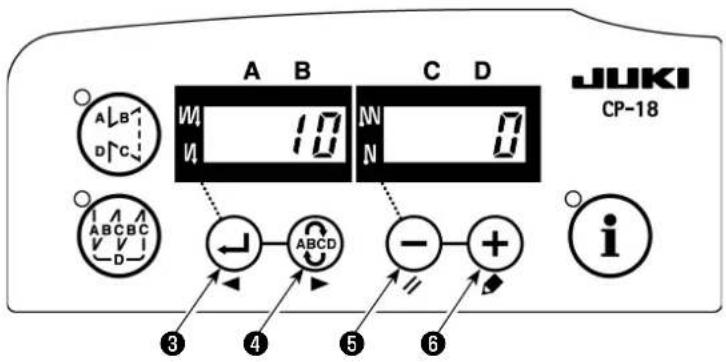

■ 缝纫机停止时的针杆位置设定方法

用功能 No.10（指定缝纫机停止时的针杆位置）进行设定。

A B C D JUKI CP-18 A B D C W 10 W N 0 A ABCD V V I D ← ABCD - + i 3 4 5 6

1）参照「1．安装机头的设定 1）功能设定模式的变换方法」，变换成功能设定模式。
2）按开关或按开关，呼出功能设定 No.10。
3）请按 ① 开关⑤或按 ④ 开关⑥，选择「0」或「1」。

4）设定后，按开关或按开关，然后关闭（OFF）电源。

3. 操作箱的安装

[ DSU, DSC, LZH-1290-7, DU-141H-7, LU-1500N, LS-1342-7, DNU-1541-7, PLC-1700-7 ]

CP-180

P-180 ① ② ③ ④ ⑤ ⑥ ⑦

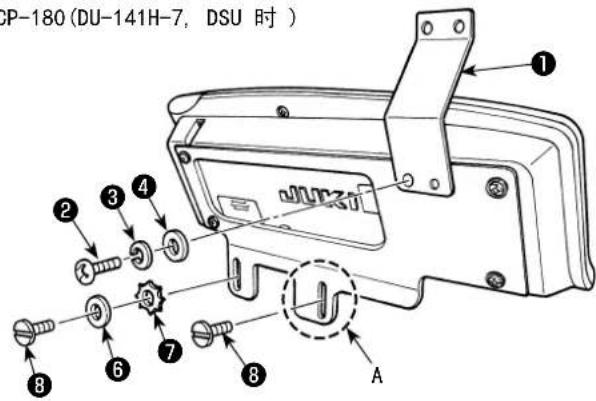

DP-180 (DU-141H-7, DSU 时)

DSC

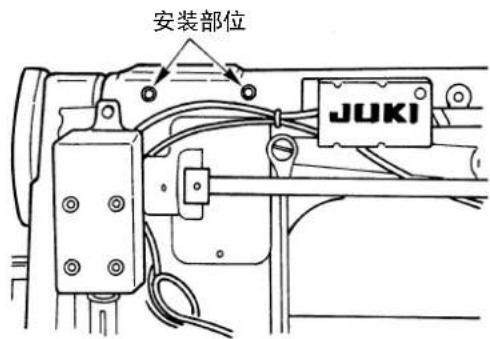

DSU 支柱 安装部位 JUKI

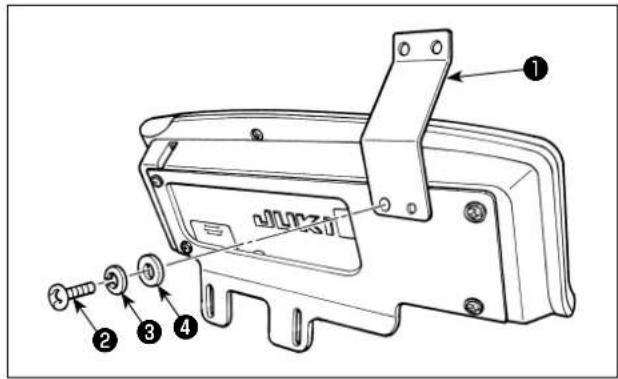

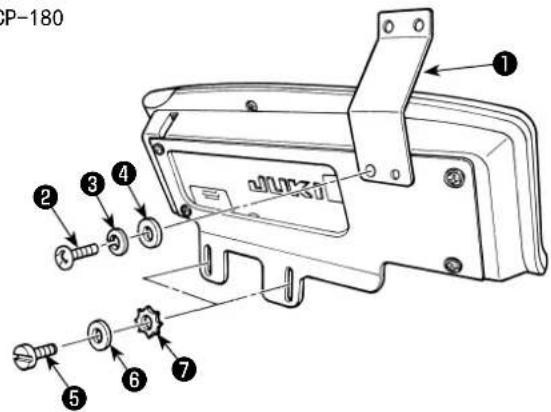

1) 用附属的螺丝②、弹簧垫③、垫片④把操作盘导线器①安装到安装板上。但是，在 LU-1500N 系列、LS-1342-7、DNU-1541-7 上没有安装操作盘导线器①。
2）用附属的螺丝⑤、垫片⑥、带齿垫片⑦把操作箱安装到缝纫机上。

但是，DU-141H-7, DSU 时，请不要使用操作箱的附属螺丝⑤，而使用机头附属的螺丝⑧。

另外，安装 A 部时，也请不要使用操作箱的附属垫片⑥和带齿的垫片⑦，而只使用螺丝⑧进行安装。

[ LU-2200 系列 ]

LU-22*6N 系列 （长机臂）以外，请按照 1）～4) 的顺序进行操作。

LU-22*6N 系劣 （长机臂）时，紧进行顺序 5）的操作

1）请用附属的螺丝②、弹簧垫③、垫片④把操作盘导线器①安装到安装板上。

2）请把附属的螺丝⑤、垫片⑥把操作箱安装到操作盘安装辅助板⑦上。

3）请卸下倒送气缸安装座⑧上安装的固定螺丝⑨、平垫片⑩。（各2个）

4）用固定螺丝⑨把操作盘安装辅助板⑦安装到安装座⑧上。此时，不使用平垫⑩

5）请用固定螺丝⑪、垫片⑫安装安装板。

4. AK/ 空气装置的安装

警告

为了防止缝纫机的突然起动造成的事故，请关掉电源之后再进行操作。

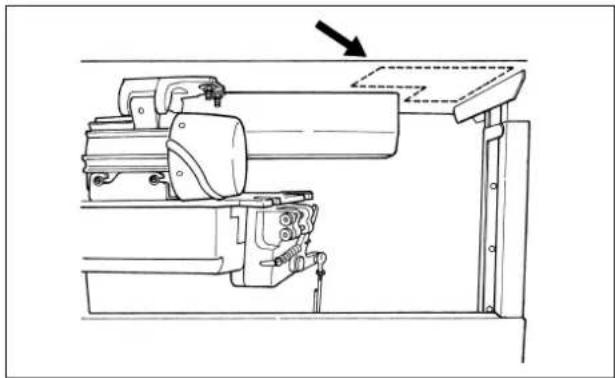

把 AK/ 空气装置的调节器和电磁阀 （组件） 安装到图中虚线的部分。

(1) AK/ 空气装置的安装

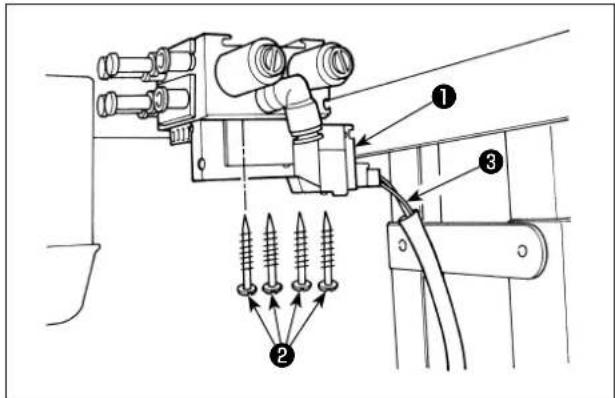

1) 用附属的木螺丝②把电磁阀（组件）安装到机台下面。同时请注意安装时不要让电磁阀（组件）的电碰到机脚。

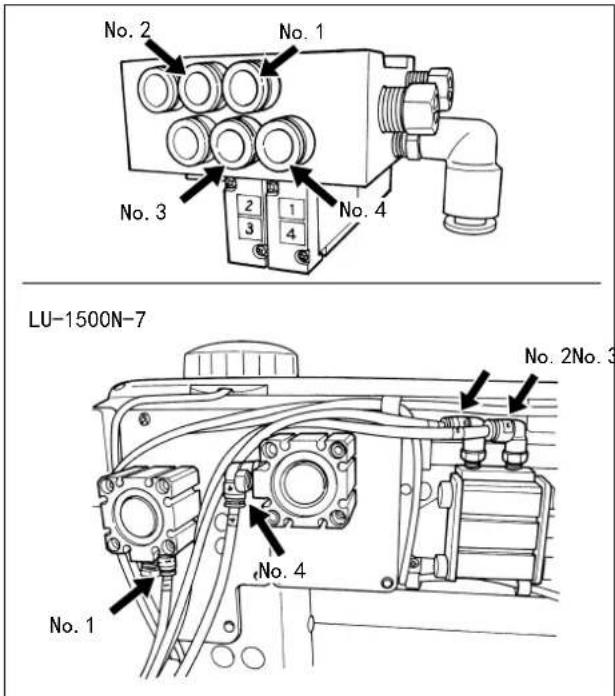

(2) 空气软管的设置

(注意) 1. 请注意插入部位不要错误。

1. 请插到最深处，不要让空气泄漏。
2. 请注意不要让空气软管折弯。

[电磁阀（组件）上标记着空气软管号码时]

1）把各号码的空气软管连接到机头的气缸上记载的号码的接头上。空气软管过长时，请切成合适的长度后使用。

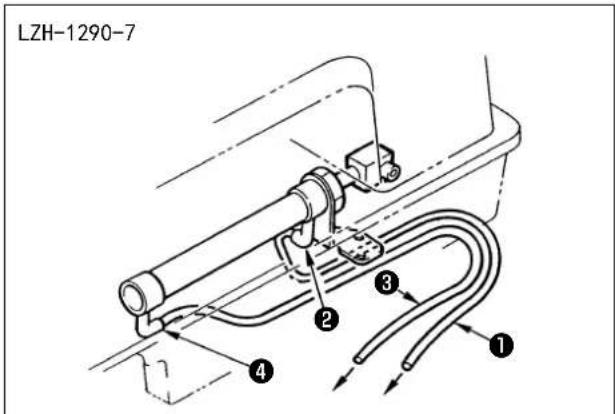

[电磁阀（组件）上没有标记着空气软管号码时（LZH、DU-141H、DSC、DSU）]

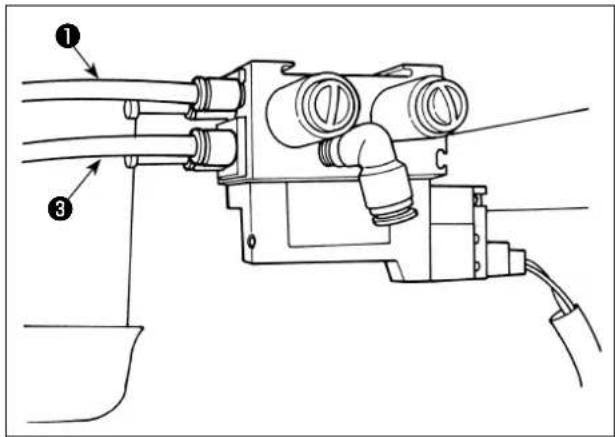

1) 把空气软管①连接到接头②上，把空气软管③连接到接头④上。空气软管过长时，请切成合适的长度后使用。

2) 用附属的木螺丝⑥把调节器⑤安装到机台下面。把调节器的空气软管⑦连接到电磁阀（组件）的接头⑧上。
3）所有的配关连接完了，请用调节器的旋钮9把空气压力调整为 0.4 \~ 0.5MPa（4 \~ 2kgf/cm

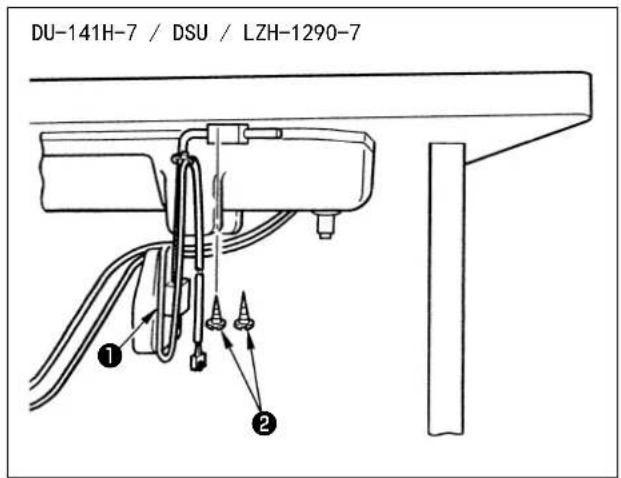

(3) 膝动开关的安装

DU-141H-7 / DSU / LZH-1290-7 ① ②

1）用附属木螺丝②把膝动开关（组件①安装到机台下面。

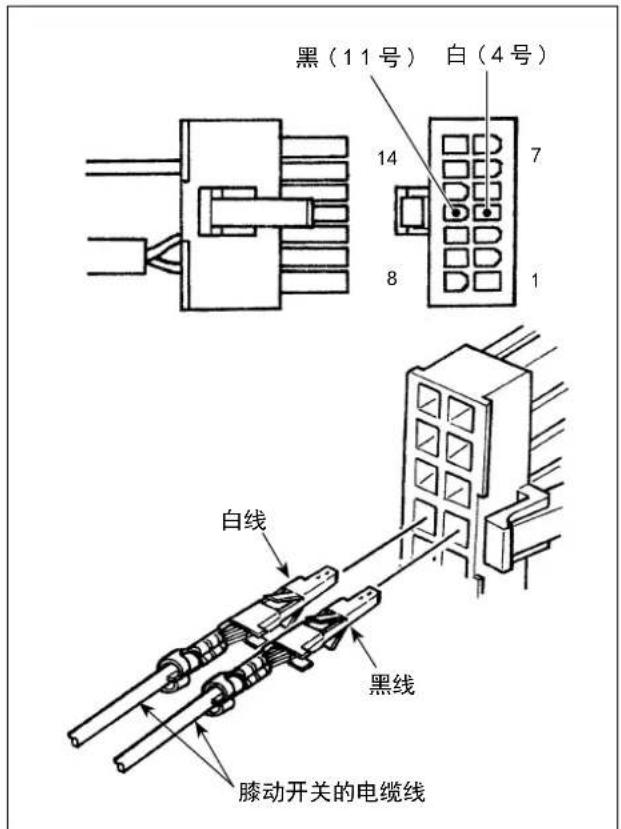

2）把膝动开关连接到缝纫机控制器的 CN36 连接的缝纫机连接器 14P 的 4 号和 11 号。

黑（11号） 白（4号） 14 7 8 1 白线 黑线 膝动开关的电缆线

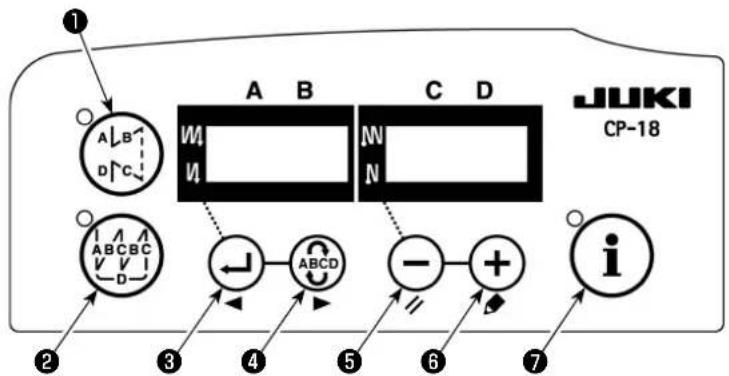

(4) 膝动开关的功能设定

1）参照「1. 安装机头的设定 1）功能设定模式的变换方法」，变换成功能设定模式。

□ □ 1 2 o P T _

2）按开关或按开关，呼出功能设定 No.12（选购项目选择输出输入功能）。

oPTin_

3）请按 ① 开关⑤或按 ② 开关⑥，选择 “in” 的项目。

5）按 - 开关⑤或者按 + 开关⑥，选择膝动开关的功能。选择膝动开关的功能。有关功能，请参照表 4。

i 3 1 L 5

6）按 ABCD 开关④确定功能。

o PT i n

7）用 ④ 开关结束选购项目的输入。

□ E n d

8) 用 ⏻ 开关⑤或用 ⊕ 开关⑥选择 “End” 的项目。

□ □ 1 2 o P T _

9) 按 🖼️ 开关③或按 🕒️ ABCD 开关④，返回功能设定模式。

表4

功能代码	符号 功能项目 备考
5 FL 压脚	提升开关功能 按下开关的期间压脚输出 ON。
31 ALFL	压脚提升交替开关功能 每次按了开关,压脚输出 ON/OFF。
24 vErT	交替变换上下量交替开关功能 每次按了开关,交替上下量输出 ON/OFF。
25 vSW	交替上下量变换开关功能 按下开关的期间,交替上下量输出 ON。

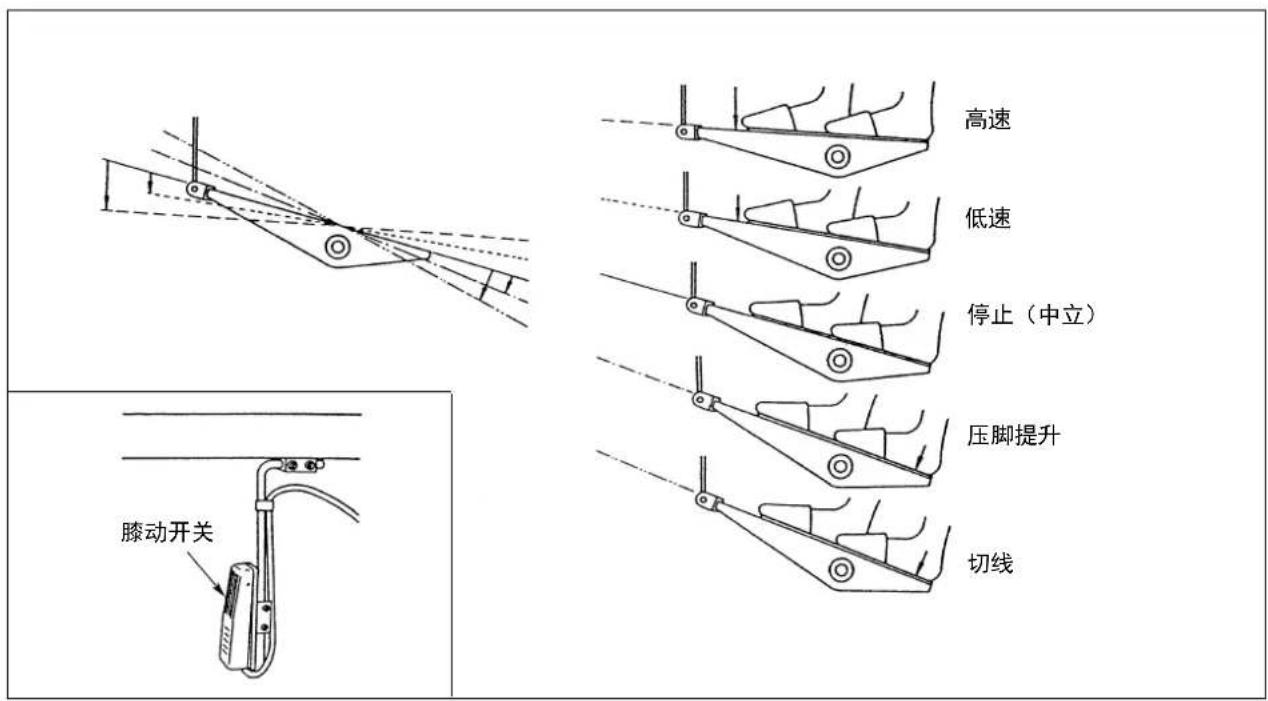

(5) 使用方法

1）在踏板中立时，按膝动开关，或者轻轻地反踩踏板之后，仅踩踏期间压脚上升。
2）切线后，压脚自动地上升，向前踩踏板之后压脚下降，可以开始缝制。
按一次膝动开关之后返回或者反踩一次踏板之后返回中立都可以下降压脚。

高速 低速 停止（中立） 压脚提升 切线 膝动开关

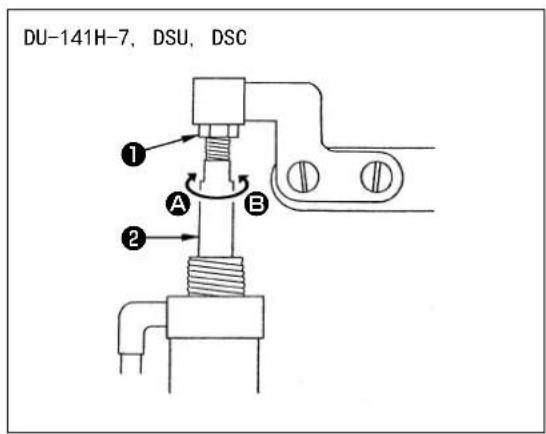

(6) 压脚上升量的调整

DU-141H-7, DSU, DSC ① A B ②

缝纫机 上升部位 上升量 (mm)
DU-141H-7 中压脚上升量 15
DSU 系列 中压脚上升量 13
DSC 系列 外压脚上升量 13

(LZH-1290-7 时，压脚上升量为 15mm。)

1) 拧松调整螺母①，转动气缸进行调整，使全压缩气缸后，压脚上升量为上表的数值。方向转动之后变小，方向转动之后变大。

2）调整结束之后，请拧紧调整螺母

5. 电缆线的连接

警告

为了防止缝纫机的突然起动造成的事故，请关掉电源之后再进行操作。

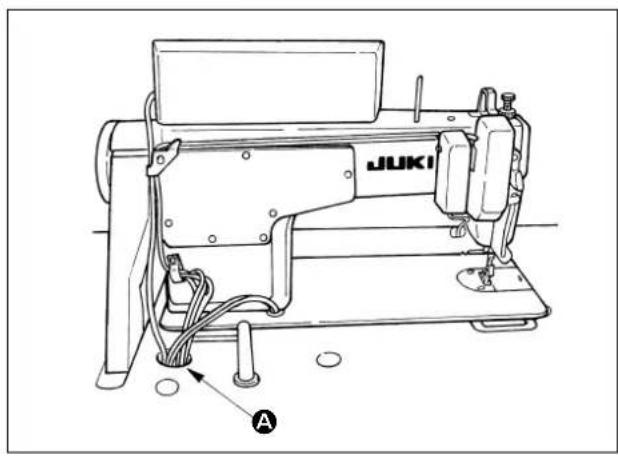

1）请把从缝纫机连接过来的电缆线穿过机台孔A，然后再穿到机台下面。

2）请把从缝纫机连接过来的电缆线③从马达皮带张力调整螺栓①和马达的中间穿过，并注意不要碰到皮带。
3）请用扎线带②把从缝纫机连接过来的电缆线捆扎好。

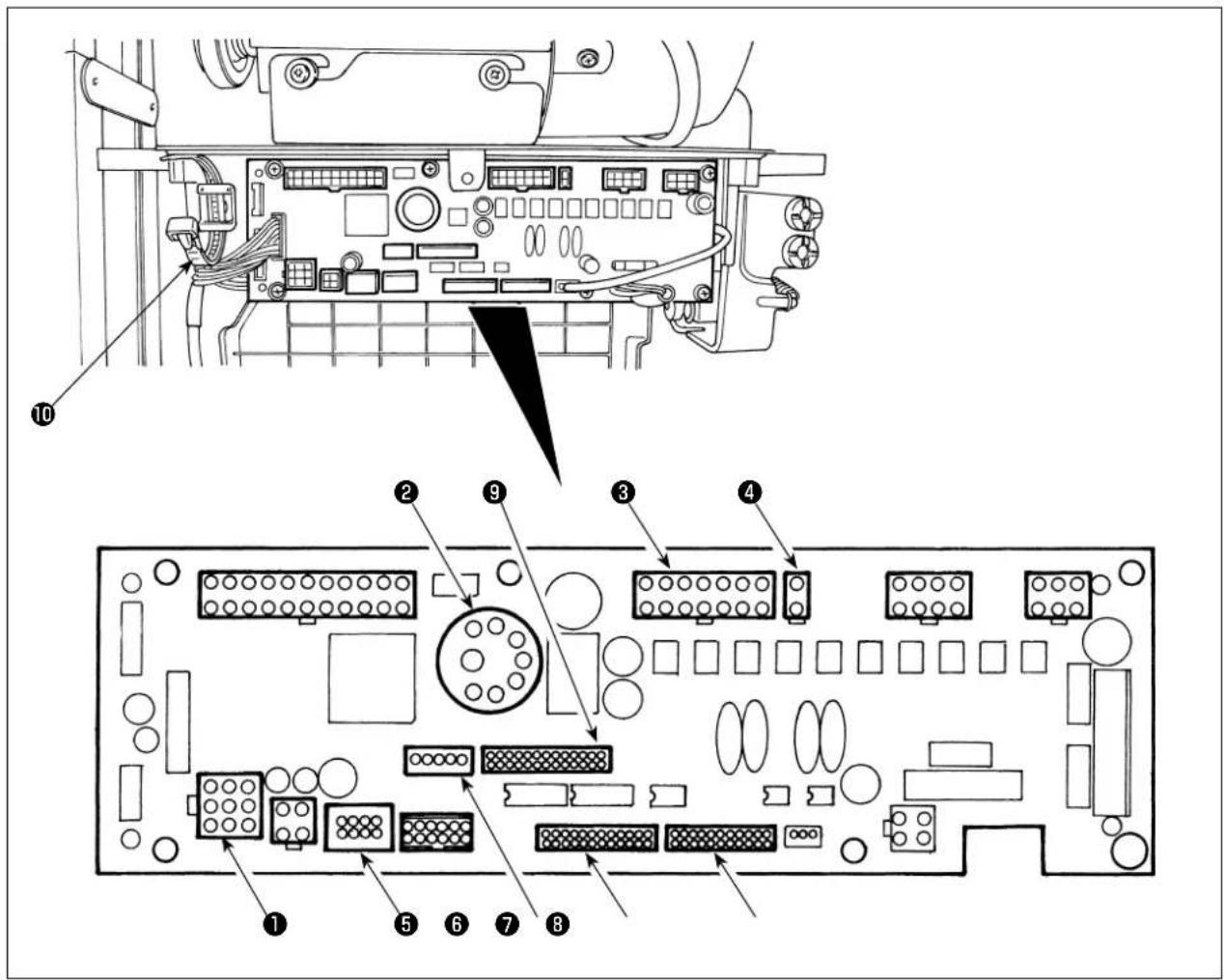

4）电线的连接

① CN30 马达信号连接器
② CN33 外部安装的针杆位置检测器（+5V 规格）：检测针杆位置。
③ CN36 机头继电器：切线、倒缝电键、按键倒缝开关等。
④ CN37 压脚提升继电器（只限自动压脚提升规格）
⑤ CN38 操作盘：可以进行设定各种缝制。（有关 CP-18 以外的操作盘功能的详细内容请参照有关操作盘的使用说明书。）
⑥ CN43 机头内装针杆位置检测器（+12V 规格）：检测针杆位置。
⑦ CN44 手持开关：触摸倒缝开关以外的手持开关
8 CN58 扩展输入输出连接器 （传感器等的输入）
⑨ CN59 扩展输出连接器 （电磁阀输出）

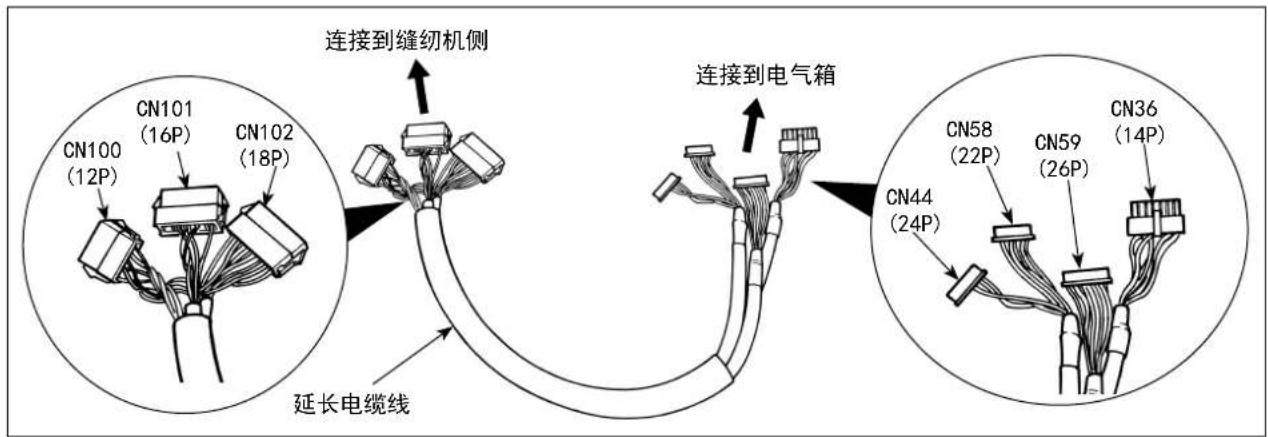

连接到缝纫机侧 延长电缆线 连接到电气箱 CN100 (12P) CN101 (16P) CN102 (18P) CN58 (22P) CN59 (26P) CN36 (14P) CN44 (24P)

1）请把马达信号连接器、针杆检测器、操作盘、中转电线等连接到缝纫机控制器上。插完插头之后，把所有的电缆线用箱侧面的扎线带⑩捆扎固定。

JUKI

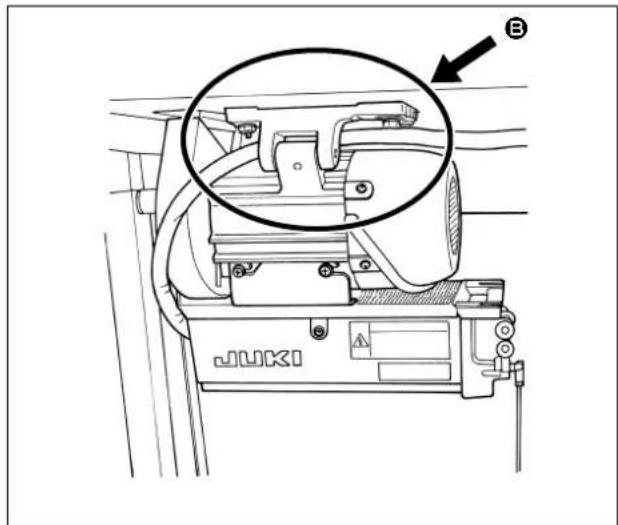

2) 如 Ⓑ 所示那样把中转电线等穿过。

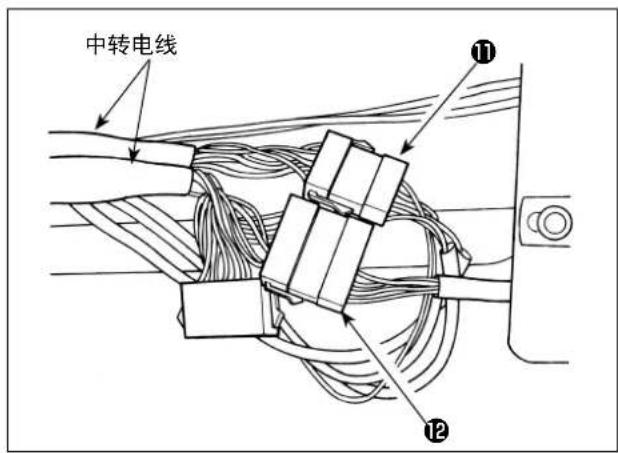

中转电线 ⑪ ⑫

3）把从机头连接过来的连接器⑪、电磁阀（组件）连接过来的连接器⑫连接到中转电线上。

13 JUKI

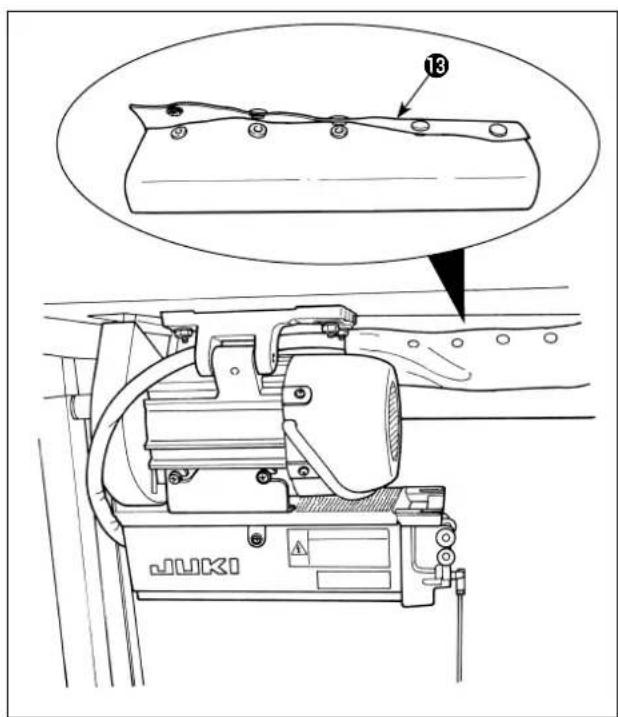

4）用按键软管⑬捆包住中转电线等。

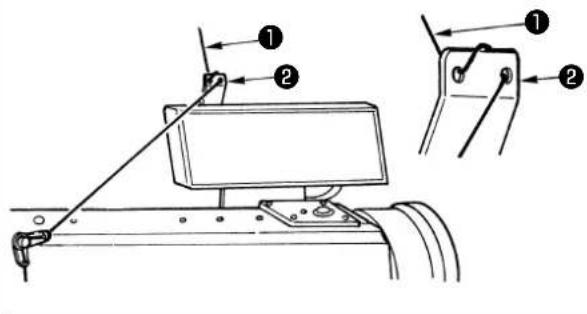

6. 操作盘导线器的穿线方法

[DU-141H-7、DSU、DSC、LZH-1290-7]

DU-141H-7, DSU, LZH-1290-7

请把从线架装置过来的上线①穿过操作盘导线器②的孔。

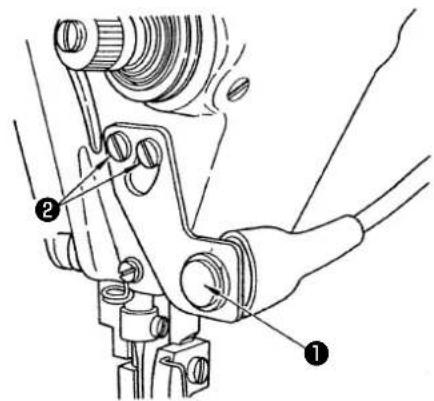

7. 点击手动倒缝

1）如果按开关①，缝纫机立即变为倒传动，可以进行倒缝。
2）在按压期间，可以进行倒缝。
3）手离开之后，则变为正传动。

（注意）请不要用过大的力量按开关，也不要敲打开关。有可能把开关弄坏。

(2) 开关的位置

1）请把开关的位置调整到使用方便的位置。
2）拧松螺丝②，上下移动开关，调整位置。

8. 前固定缝制

单固定缝制（V形固定缝制）的缝制开始，发生跳针时，请在缝制开始加入正传送1～2针。

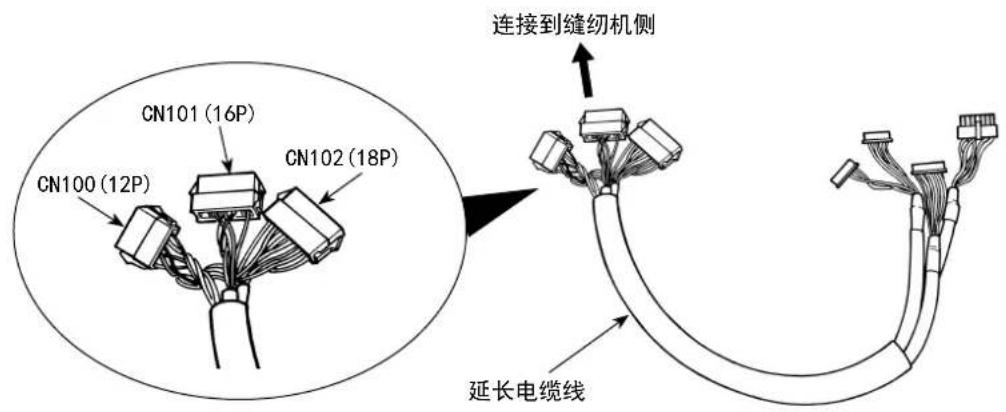

9. 延长电缆线

CN101 (16P) CN100 (12P) CN102 (18P) 连接到缝纫机侧 延长电缆线

CN100(12P)	引脚 No. 功能
机头电磁阀用	1 TRM Mg (-)
	7 TRM Mg (+)
	2 TR Mg (-)
	8 TR Mg (+)
	12 FG
	9 GND
	10 BT SW
	3 +12V
	11 DL Volume
	4 DL Limit SW1
	5 DL Limit SW2
	6 GND

CN101(16P)	引脚 No. 功能
触摸倒缝开关组用	1 BT SW
	2 DL SW
	3 ABT SW
	10 NU SW
	11 2P SW
	6 TC SW
	9 GND
	14 GND
	13 +24V
	4 DLSW LED
	12 2PSW LED
	5,7,8,15,16	-

10. 关于 LU-2220N-7 上线抓线功能

上线抓线功能中有下列功能。

	功能
功能 No.156上线抓线功能	0: 打开(ON)上线抓线开关后,功能变成有效。1: 上线抓线功能无效。2: 不管是否打开/关闭(ON/OFF)上线抓线开关,功能均为有效。

[设定方法]

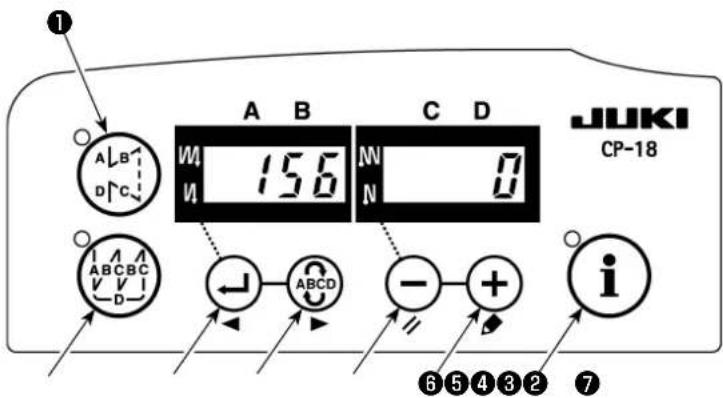

A B C D JUKI CP-18 ① A B W 156 W N 0 ABCDC - + i ⑥ ⑤ ④ ③ ② ⑦

1）参照「1. 安装机头的设定 1）功能设定模式的变换方法」，变换成功能设定模式。
2）按开关或按开关，呼出功能设定 No.156。
3）请按 - 开关 ⑤ 或按 + 开关 ⑥ ，选择功能。
4）按开关或按ABCD开关，返回功能设定模式。

11. LU-2200N-7 系列 对应粗线的切线

使用粗线（相当于 #4 以上），而线不能切断时，请设定下列功能。

	功能
功能 No.143切线上停止制动器开始角度	设定切线上停止时的制动器开始角度。设定范围:0~10度工厂出货时的设定值:0度

[设定方法]

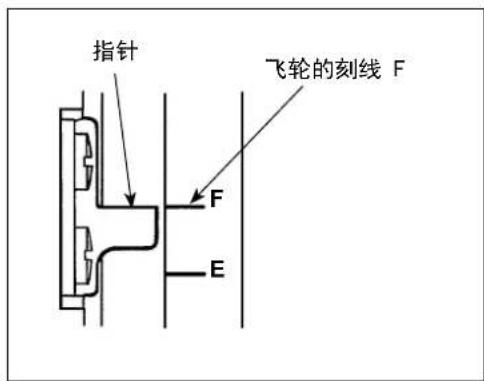

指针 飞轮的刻线 F F E

把上停止位置设定到指针和飞轮的刻线 F 对齐的位置。

首先，把设定的数值设定为「7」度，然后确认上停止位置。

如果上停止位置超过了刻线 F 的话，则按照下述 3）的方法把设定值减少 1 进行设定，然后再确认上停止位置。

如果上停止位置还不到刻线 F 的话，则按照下述 3）的方法把设定值增加 1 进行设定，然后再确认上停止位置。

把功能 No. 56（切线后反转提升机针功能）设定为「0：无效」，然后切线进行确认。

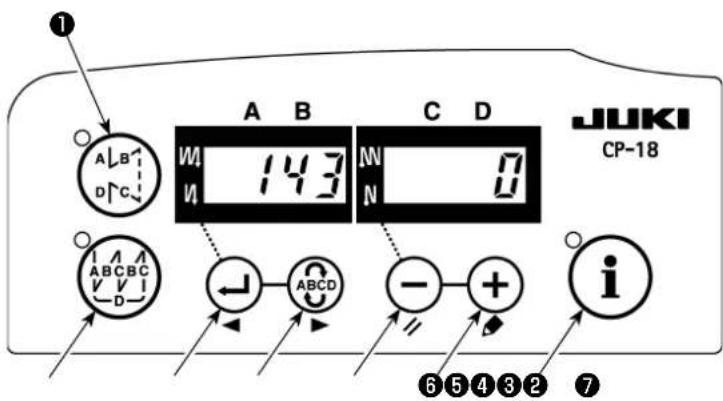

A B C D JUKI CP-18 ① ALB DRC W 143 N 0 I A A ABCBC V V I -D- ← ABCD - + i ⑥ ⑤ ④ ③ ② ⑦

1）参照「1. 安装机头的设定 1）功能设定模式的变换方法」，变换成功能设定模式。

2）按开关③或按ABCD开关④，呼出功能设定 No.143。

3）请按 - 开关 ⑤ 或按 + 开关 ⑥ ，设定角度。

4）按开关或按开关，返回功能设定模式。

12. 缝纫机在下停止位置针杆下降时的对应

缝纫机停止在下位置，针杆下降时，请设定下列功能。

	功能
功能 No. 58针杆定位置保持功能	针杆上下定位置保持功能0:无针杆定位置保持功能1:针杆定位置保持力 弱2:针杆定位置保持力 中3:针杆定位置保持力 强

[设定方法]

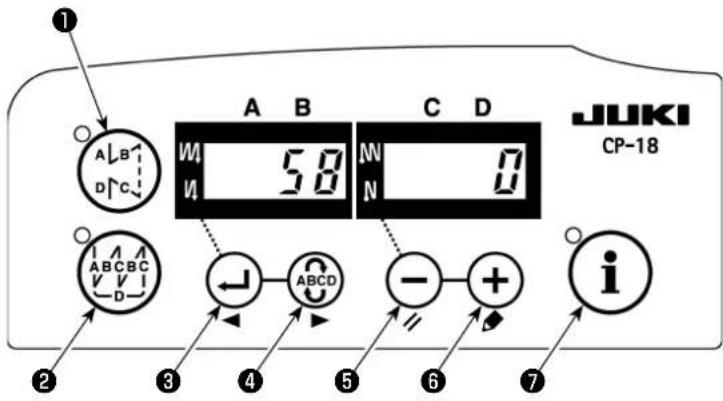

JUKI CP-18 A B 50 C D N N A B C ABCDC ABCD - + i

1）参照「1. 安装机头的设定 1）功能设定模式的变换方法」，变换成功能设定模式。
2）按开关或按开关，呼出设定功能 No.58。
3）请按 ① 开关⑤或按 ② 开关 ⑥，选择功能。
4）按开关③或按ABCD开关④，返回功能设定模式。

1. 各附属装置的 SC-922 功能项目一览表

附属装置	功能No.	功能项目	起动等级	设定范围	内容 对应机种
2 间距装置	148 输出缝制开始、缝制结束、结束倒缝中的 2 间距	用户	0、1 0:	无效1 : 在缝制开始、结束倒缝的缝制控制中进行 2 间距输出	LU-2212N-7LU-2220N-7
	149 翻转交替上下量输出中的 2 间距输出	用户	0、1 0:	无效1 : 在交替上下输出时、同步地翻转输出 2 间距输出的状态
	150 2 间距初期输出	用户 0、	1、2 0	电源 ON 时恢复到上一次电源 OFF 时的状态1 : 电源 ON 时关闭 (OFF)2 间距输出2 : 电源 ON 时打开 (ON)2 间距输
交替上下量变换装置	141 设定交替上下输出自动解除针数	用户	0、1~30针	0 : 自动解除无效1 ~ 30 : 按照设定针数自动解除交下输出	LU-1500N-7盘上1520NC-7LS-1342-7DNU-1541-7PLC-1700-7LU-2200N-7
	146 选择切线后的交替上下输出	用户	0、1、2	0 : 无效1 : 切线后,强制地关闭 (OFF) 交替下输出2 : 切线后,强制地打开 (ON) 交替输出
	147 交替上下初期输出	用户	0、1、2	0 : 电源 ON 时恢复到上一次电源的状态1 : 电源 ON 时关闭 (OFF) 交替上下输出。2 : 电源 ON 时打开 (ON) 交替上下输出。
上线抓线装置	156 选择上线抓线开关功能	用户	0、1、2	0 : 打开 (ON) 上线抓线开关后,功能变2220N-7为有效。1 : 上线抓线功能变为无效。2 : 把强制性上线抓线动作设定为有效。

JUKI®

JUKI 株式会社

縫製機器ユニット

·版权所有，严禁擅自转载、翻印本书的内容。

对本产品如有不明之处，请向代理店或本公司营业部门询问。

※ 本使用说明书中的规格因改良而发生变更，请订货时确认。
