CT-V1 - 摄像机 CANON - 免费用户手册

产品类型	摄像机云台
品牌	佳能
型号	CT-V1
电源	AC适配器CA-110/CA-110E (5.3V DC) 或2节AA电池 (LR6/HR6, 3V DC)
水平旋转	电动，约200°范围 (左/右各100°)
俯仰运动	手动，约40°范围 (上/下各20°)
尺寸 (长 x 高 x 宽)	约101 x 77 x 91 mm
重量 (不含电池)	约280g
功耗	0.58W (适配器) / 0.59W (电池)
USB接口	Mini-B (用于连接摄像机)
DC IN接口	用于AC适配器
兼容应用程序	CameraAccess plus (iOS/Android)
兼容摄像机 (示例)	VIXIA mini X, LEGRIA mini X, VIXIA HF R50/R52, LEGRIA HF R56/R57
摄像机固定	可拆卸底座板，带固定螺丝
三脚架固定	三脚架螺纹 (螺丝 ≤ 5.5mm)
工作温度	0°C 至 40°C
维护与安全	请勿拆卸，避免冲击/潮湿/灰尘，长期不用时取出电池
可维修性	请勿自行维修，请联系授权服务中心

常见问题 - CT-V1 CANON

CT-V1可以使用哪些类型的电池？

您可以使用两节AA碱性电池 (LR6) 或两节AA镍氢充电电池 (HR6)。请勿混用新旧电池或不同类型、品牌的电池。

如何将摄像机固定在云台上？

取下云台的底座板，按照指示方向 (根据型号为A或B) 用固定螺丝将摄像机固定在底座板上，然后将底座板重新插入云台，对齐边缘与拆卸杆，向后推直到发出咔嗒声。

如何同时为CT-V1和摄像机供电？

使用插入云台的紧凑型AC适配器CA-110/CA-110E：云台的DC线为摄像机供电。您也可以使用电池为云台供电，摄像机使用其电池供电。

使用哪个应用程序远程控制云台？

PIXELA的CameraAccess plus应用程序，可在iOS和Android上使用，可同时控制摄像机和云台的水平旋转运动。

如果摄像机屏幕上云台图标闪烁怎么办？

闪烁图标表示云台被卡住或超出温度范围。请检查云台是否放置在平坦水平表面上，且未被阻塞。等待图标变为常亮后再使用遥控器。

水平旋转和俯仰运动的幅度是多少？

水平旋转为电动，约200°范围 (左和右各100°)。俯仰为手动，约40°范围 (向上和向下各20°)。

CT-V1能否与三脚架一起使用？

可以，云台带有三脚架螺纹。确保三脚架螺丝长度不超过5.5mm，以免损坏云台。

使用后如何收纳线缆？

将每个插头 (USB和DC) 插入旋转头的相应开口中，然后将线缆小心地放入指定的凹槽中。最后装回摄像机底座板。

需要遵守哪些安全注意事项？

请勿拆卸云台，避免冲击和潮湿，不要在超过60°C的温度下使用，长时间不用时取出电池以防止漏液。

哪些佳能摄像机与CT-V1兼容？

兼容型号包括VIXIA mini X、LEGRIA mini X、VIXIA HF R50/R52和LEGRIA HF R56/R57 (因地区而异)。

用户手册 CT-V1 CANON

在使用本产品之前，请务必先仔细阅读本使用说明书。请务必妥善保管好本书，以便日后能随时查阅（留备用）。请在充分理解内容的基础上，正确使用。保

i NOTES

将兼容摄像机安装至CT-V1摄像机云台后，您即可将智能手机或平板电脑上的CameraAccess plus应用程序作为遥控器，在摄像机记录时控制其横向移动（摇摄）。

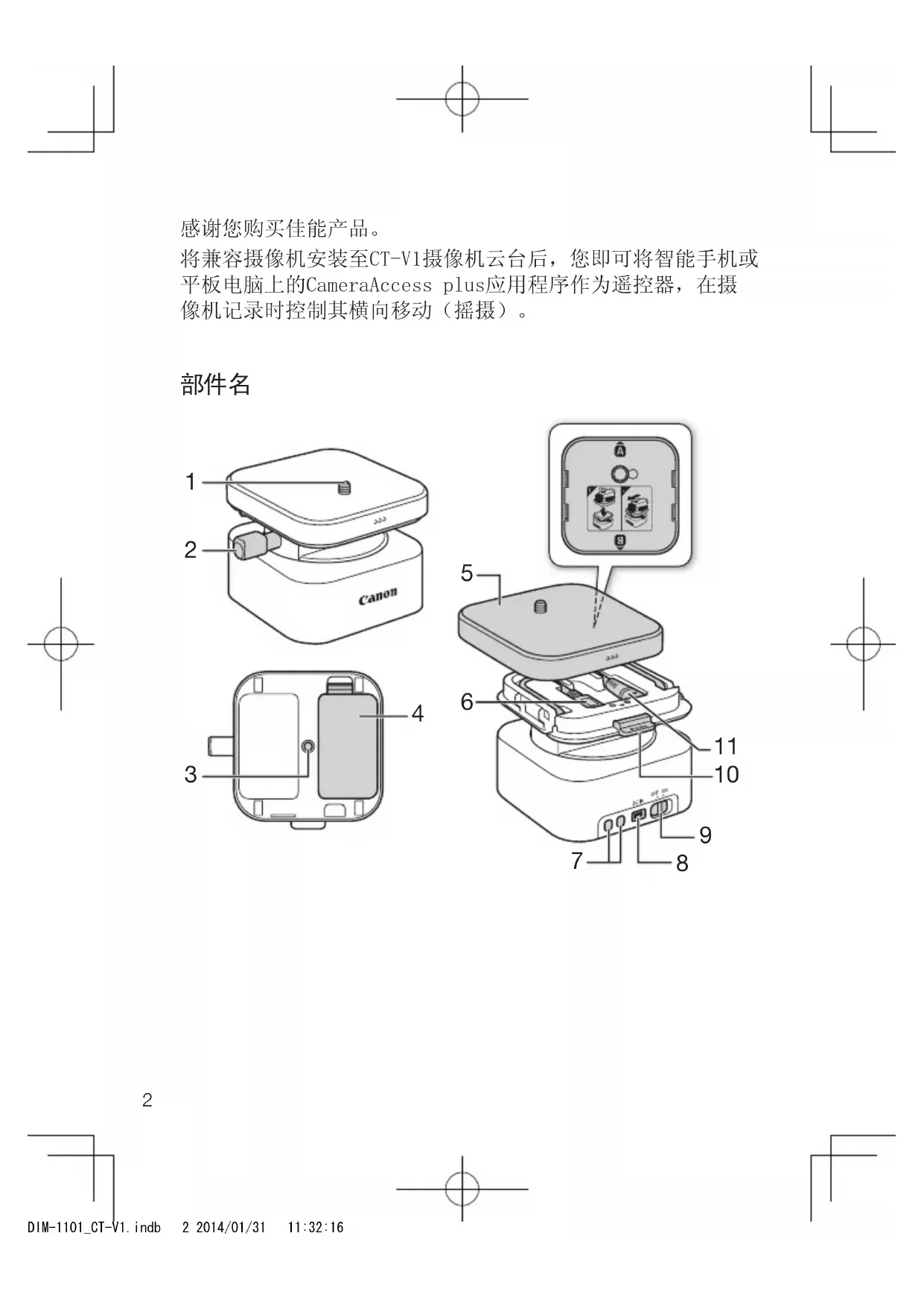

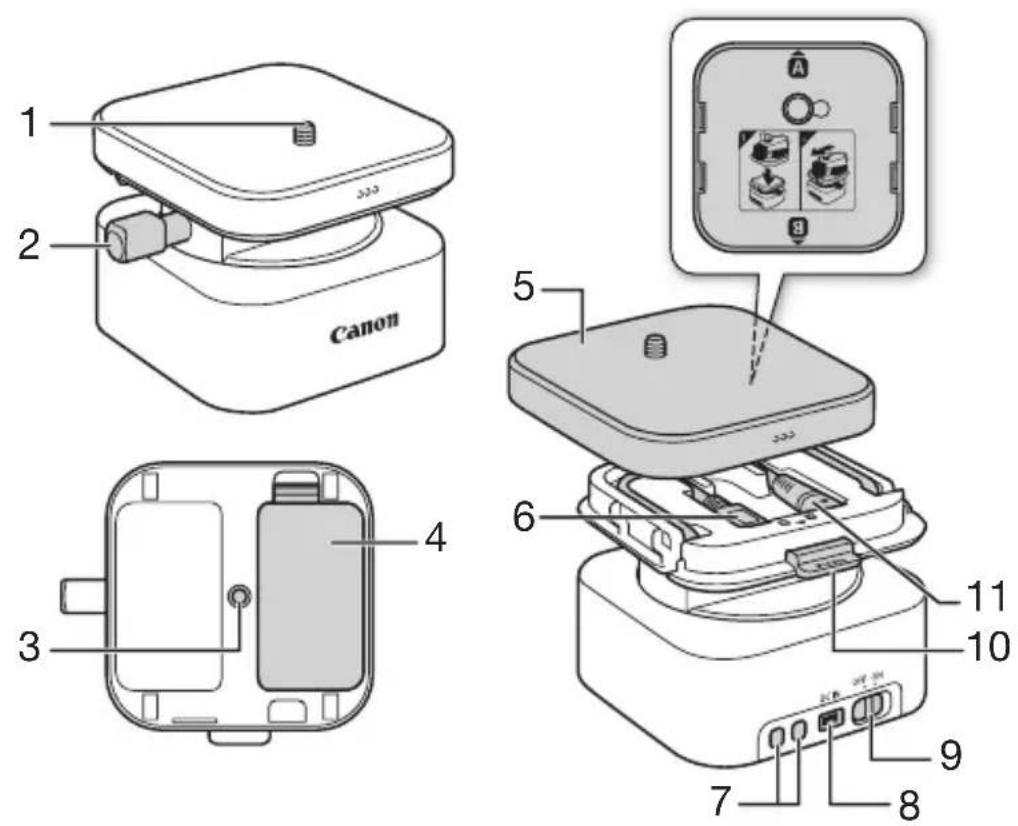

部件名

1 2 Canon 3 4 5 6 7 8 9 10 11

1 摄像机固定螺丝
2 倾斜锁把手
3 三脚架插孔

使用三脚架时，请确定固定螺丝的长度不超过5.5mm。

4 电池仓盖
5 摄像机底座

6 USB 连接线
7 带扣

(例如，使用带扣防止 CT-V1 意外坠落)

8 DC IN 端子
9 电源开关 (ON/OFF)

10 底座分离杆
10 底座分离杆

11 DC 连接线

插入电池

您可以使用CA-110/CA-110E交流适配器为云台和摄像机充电。或者，您也可以使用电池为摄像机供电，而云台使用的是2节AA（LR6或HR6型）电池（未提供），该电池市面有售。在这种情况下，云台并不向摄像机供电。

1 打开电池仓盖。
2 按照 + / - 的极性标记插入电池。

- 请确定电池是新的。

1 按住底座分离杆，同时将摄像机底座朝云台前端滑动以将其取下。

2 取出直流电连接线(如果使用交流适配器为摄像机供电)和USB连接线。

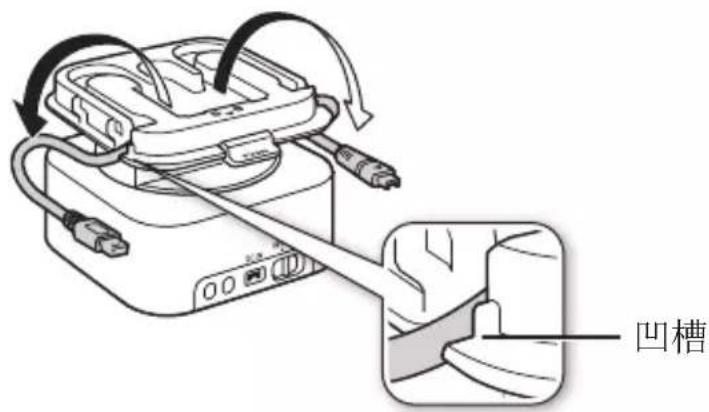

- 将直流电连接线和USB连接线插入凹槽。

凹槽

3 使用固定螺丝将摄像机固定在摄像机底座上。

- 请确定螺丝已拧紧。

4

- 摄像机连接底座的固定方向根据所使用的摄像机的不同而变化*。参照摄像机底座下侧的标记。将摄像机置于以下方向。

LEGRIA mini X：镜头朝向A方向（见下图A类）。

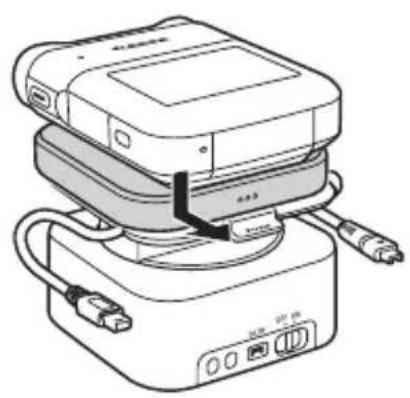

4 将摄像机底座固定于云台，使镜头朝向前方(底座分离杆的另一侧)。

- 将摄像机底座的边缘与底座分离杆的顶部对齐。然后，慢慢将其按下并将云台背面向前推，直至固定。

- 将摄像机底座固定在云台时，请确定直流电连接线和USB连接线未被压住或被夹在两个部件之间。

- 如有必要，松开倾斜锁把手，调整摄像机角度。顺时针转动倾斜锁把手将其锁紧。

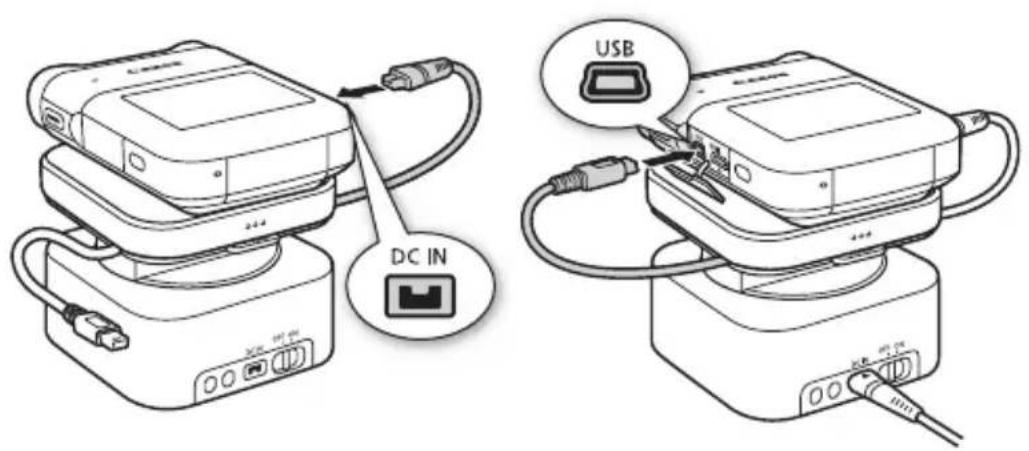

1 将云台直流电连接线连接至摄像机上的DCIN端子。然后，将云台的USB连接线连接至摄像机上的USB端子。

2 将交流适配器连接至电源插座，然后连接至云台上的DC IN 端子。

CA-110E CA-110

- 打开云台后，云台将旋转以检测摄像机的朝向。在此期间，请勿触碰云台。

i 注

• 摄像机连接云台时，即使摄像机已关闭，电池也不会进行再充电。
• 如果摄像机屏幕闪烁 标志，将摄像机设置为摄像模式。
• 当电池插入云台并断开交流适配器后，云台将会选旋转。

7

DIM-1101_CT-V1.indb

7 2014/01/31

11:32:17

使用云台

1 摄像机：打开摄像机并设置为记录模式，激活[远程控制+串流]功能（“在家监控”、“外出时监控”功能）中的其中一项。

- 有关详细信息，请参阅摄像机使用说明书。

2 iOS/Android设备：启动CameraAccess plus应用程序，用其来操作摄像机和云台。

- 有关CameraAccess plus应用程序的详细信息，请访问 PIXELA网站。

http://pixela.jp/cecap

关于摄像机屏幕显示

将摄像机安装于云台且正确连接USB连接线后，[远程控制+串流]屏幕（“在家监控”、“外出时监控”）的右上角将出现图标。当云台无法旋转或环境温度不在操作温度范围之内时，摄像机屏幕将出现标志。当标志出现在屏幕后，您即可以使用智能手机或平板电脑操作云台。

重要

- 将云台置于平坦的平面上。即使将云台安装于三脚架上，也请确定三脚架已置于平坦的平面上。

- 请勿在易发生震动的地点使用云台，如车内。

完成记录后

1 结束“在家监控”或“外出时监控”功能。
2 关闭摄像机和云台。
3 断开交流适配器。
4 从摄像机断开云台USB连接线和直流电连接线。
5 将摄像机底座与云台分离，然后再将摄像机从底座上分离下来。
6 将USB连接线和直流电连接线存放于可旋转摄像头部件中。

- 将每个端子分别插入可旋转摄像头部件上对应的开口中，并将连接线整齐置于连接线凹槽中。

7 更换摄像机云台。

重要

- 当您不使用云台时，请确保移除电池。如果电池未被移除且出现泄漏，这可能会损坏云台。

重要使用说明

• 请勿拆卸云台。
• 请勿使云台受到撞击或震动。
• 请勿弄湿云台。
• 请勿在多尘或多沙的地方使用或存放云台，或将其置于高湿度环境下。
• 请勿将云台置于高温环境（例如阳光直射下的车厢内）下，勿置于照明设备旁或温度可达 60^ C 或更高的其他位置。
• 请勿使用布料、毛毯或其他类似物品遮盖云台。

• 请勿将新旧电池混用。此外，请勿使用不同类型或不同制造商生产的电池。
• 不使用时请将交流适配器与电池插座断开。
• 仅使用指定的交流适配器、电池和摄像机。
• 在医院、医疗诊所或飞机上使用云台时，请遵守医疗机构或航空公司制定的使用说明。
• 请勿将云台置于不稳的表面上。
• 将摄像机安装至摄像机底座时，请确定其已固定良好以防止摄像机意外坠落。同样的，将云台安置于三脚架时，请确定已固定良好。

规格

电源

- CA-110/CA-110E交流适配器

2 x AA (LR6)碱性电池或2 x AA (HR6)镍氢充电电池（未提供）

- 额定输入

5.3 V DC (交流适配器)

3.0 V DC (干电池)

- 功耗

0.58 W (交流适配器)

0.59 W (干电池)

- 端子

DC IN端子

DC OUT端子

USB端子（迷你B型）

移动 / 其他

- 摇摄

移动：电动

范围：共约 200^ （中心向左右分别为 100^ ）

速度：快速设置，慢速设置

- 倾斜

移动：手动

范围：共约 40^ （沿水平面上下分别为 20^ ）

- 大小

[宽 x 高 x 厚]：约101 x 77 x 91 mm

- 重量（不包含电池）：约280 g

- 操作温度:0 — 40 °C

摇摄

约 200^

重量与大小为近似值。误差和省略未计算在内。

本使用说明书上信息的查证截止日期为2014年2月。规格和外观如有变更，恕不另行通知。

部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
电气实装部分	×	○○	○○	○
金属部件	×○	○○	○○
本表格依据SJ/T 11364的规定编制。○:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。
	FOR P.R.C. ONLY本标志适用于在中华人民共和国销售的电子电气产品,标志中央的数字代表产品的环保使用期限。只要您遵守与本产品相关的安全与使用方面的注意事项,在从生产日期起算的上述年限内,就不会产生环境污染或对人体及财产的严重影响。
