Tipo di prodotto	Supporto panoramico per videocamera
Marca	Canon
Modello	CT-V1
Alimentazione	Alimentatore CA-110/CA-110E (5,3 V CC) o 2 batterie AA (LR6/HR6, 3 V CC)
Movimento panoramico	Elettrico, escursione di circa 200° (100° sinistra/destra)
Movimento di inclinazione	Manuale, escursione di circa 40° (20° su/giù)
Dimensioni (L x A x P)	Circa 101 x 77 x 91 mm
Peso (senza batterie)	Circa 280 g
Consumo elettrico	0,58 W (alimentatore) / 0,59 W (batterie)
Presa USB	Mini-B (per connessione alla videocamera)
Presa DC IN	Per alimentatore
Applicazioni compatibili	CameraAccess plus (iOS/Android)
Videocamere compatibili (esempi)	VIXIA mini X, LEGRIA mini X, VIXIA HF R50/R52, LEGRIA HF R56/R57
Fissaggio della videocamera	Piastra di base rimovibile con vite di fissaggio
Fissaggio su treppiede	Filettatura per treppiede (vite ≤ 5,5 mm)
Temperatura di funzionamento	da 0°C a 40°C
Manutenzione e sicurezza	Non smontare, evitare urti/umidità/polvere, rimuovere le batterie in caso di inutilizzo prolungato
Riparabilità	Non tentare di riparare da soli; contattare un servizio autorizzato

Domande frequenti - CT-V1 CANON

Quali tipi di batterie posso utilizzare nel CT-V1?

Puoi utilizzare due batterie alcaline AA (LR6) o due batterie ricaricabili nichel-metallo idruro AA (HR6). Non mescolare batterie nuove e usate, né di tipi o marche diverse.

Come fissare la videocamera sul supporto panoramico?

Rimuovi la piastra di base dal supporto, fissa la videocamera sulla piastra usando la vite di fissaggio rispettando l'orientamento indicato (tipo A o B a seconda del modello), quindi reinserisci la piastra nel supporto allineando il bordo con la leva di sgancio e spingendo all'indietro fino al clic.

Come alimentare il CT-V1 e la videocamera contemporaneamente?

Usa l'alimentatore compatto CA-110/CA-110E collegato al supporto: il cavo CC del supporto alimenta la videocamera. Puoi anche alimentare il supporto con batterie e la videocamera con la propria batteria.

Quale applicazione usare per controllare il supporto a distanza?

L'applicazione CameraAccess plus di PIXELA, disponibile su iOS e Android, permette di controllare sia la videocamera che il movimento panoramico del supporto.

Cosa fare se l'icona del supporto lampeggia sullo schermo della videocamera?

L'icona lampeggiante indica che il supporto è bloccato o fuori dall'intervallo di temperatura. Verifica che il supporto sia su una superficie piana e orizzontale e che non sia ostruito. Attendi che l'icona diventi fissa prima di usare il telecomando.

Qual è l'escursione del movimento panoramico e di inclinazione?

Il movimento panoramico è elettrico e copre circa 200° (100° a sinistra e a destra). L'inclinazione è manuale e permette circa 40° (20° verso l'alto e verso il basso).

Posso usare il CT-V1 con un treppiede?

Sì, il supporto ha una filettatura per treppiede. Assicurati che la vite del treppiede non superi i 5,5 mm di lunghezza per non danneggiare il supporto.

Come riporre i cavi dopo l'uso?

Inserisci ciascuna presa (USB e CC) nell'apertura corrispondente della testa girevole, poi riponi con cura i cavi nelle scanalature previste. Riposiziona quindi la piastra di base della videocamera.

Quali precauzioni di sicurezza devo rispettare?

Non smontare il supporto, evita urti e umidità, non usare a temperature superiori a 60°C e rimuovi le batterie se non usi l'apparecchio per molto tempo per evitare perdite.

Quali videocamere Canon sono compatibili con il CT-V1?

I modelli compatibili includono in particolare VIXIA mini X, LEGRIA mini X, VIXIA HF R50/R52 e LEGRIA HF R56/R57 (disponibilità variabile a seconda della regione).

MANUALE UTENTE CT-V1 CANON

Grazie per avere scelto questo prodotto Canon.

Dopo avere montato una videocamera compatibile sul supporto per il monitoraggio in remoto CT-V1, potrete usare l'app CameraAccess plus sul vostro smartphone o tablet come telecomando per ruotare la videocamera verso destra o sinistra (panoramica) durante le registrazioni.

Nome delle parti

1 2 Canon 3 4 5 6 7 8 9 10 11

2

DIM-1101_CT-V1.indb

2 2014/01/31

11:31:59

1 Vite di bloccaggio della videocamera
2 Manopola di bloccaggio dell'inclinazione
3 Attacco per treppiede Quando utilizzate un treppiede assicuratevi che la lunghezza della vite di bloccaggio non superi i 5,5 mm.
4 Coperchietto del vano portabatteria
5 Piastra base della videocamera

6 Cavo USB
7 Attacco per cinghietta (utile, per esempio, per fissare una cinghetta al CT-V1 per evitare che cada)
8 Terminale DC IN
9 Interruttore di alimentazione (ON/OFF)
10 Levetta di rilascio della piastra base
11 Cavo DC

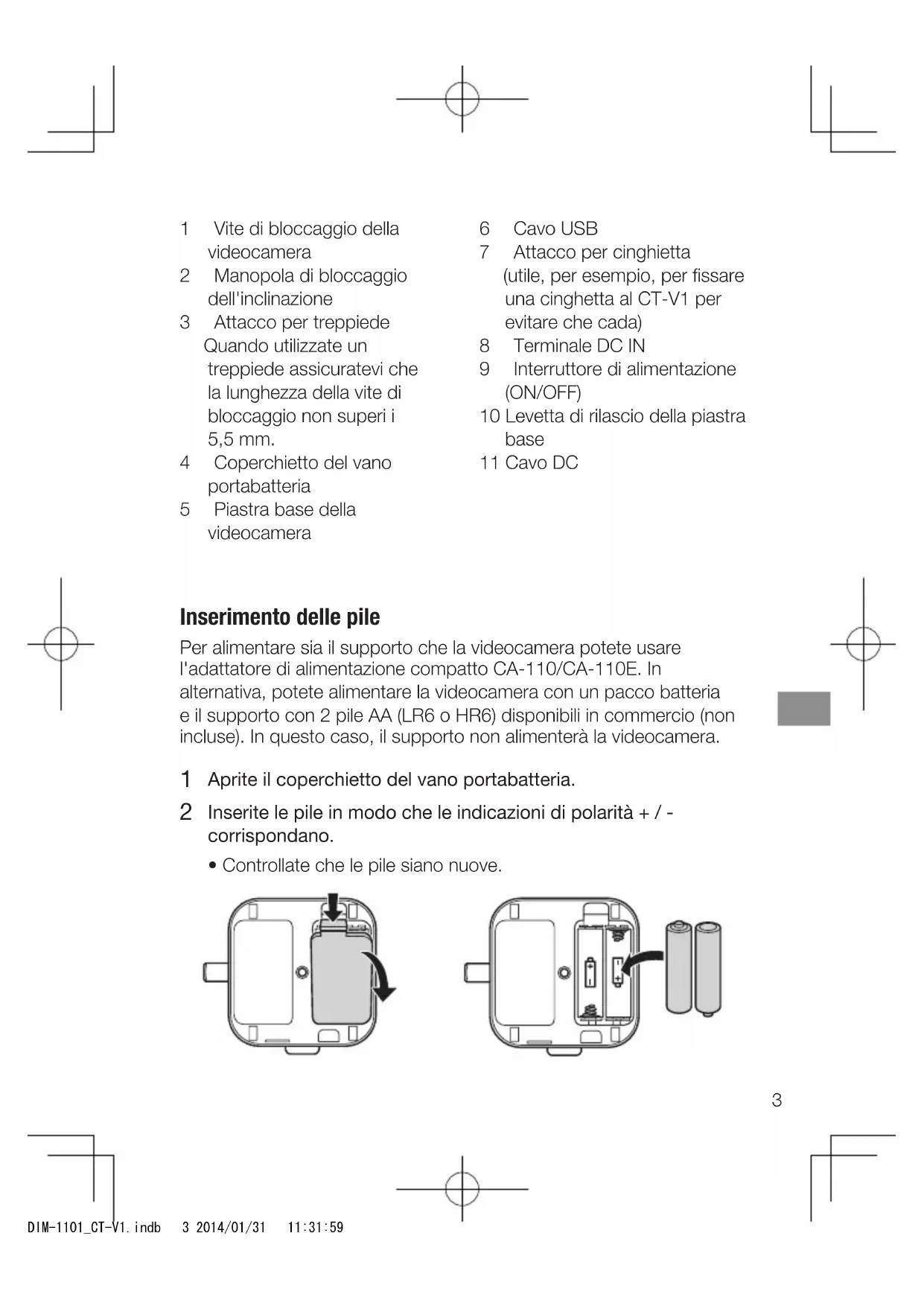

Inserimento delle pile

Per alimentare sia il supporto che la videocamera potete usare l'adattatore di alimentazione compatto CA-110/CA-110E. In alternativa, potete alimentare la videocamera con un pacco batteria e il supporto con 2 pile AA (LR6 o HR6) disponibili in commercio (non incluse). In questo caso, il supporto non alimenterà la videocamera.

1 Aprite il coperchietto del vano portabatteria.
2 Inserite le pile in modo che le indicazioni di polarità + / - corrispondano.

- Controllate che le pile siano nuove.

Montaggio della videocamera

1 Tenendo premuta la levetta per il rilascio, fate scorrere la piastra base della videocamera verso la parte anteriore del supporto per rimuoverla.

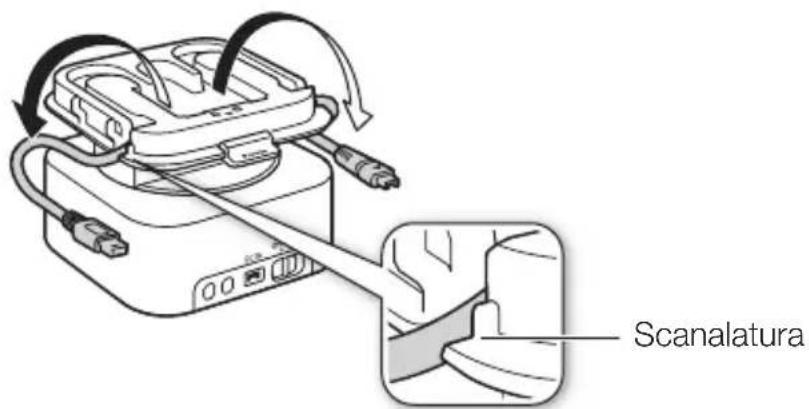

2 Estraete il cavo DC (se la videocamera è alimentata con l'adattatore) e il cavo USB.

- Inserite il cavo DC e il cavo USB nelle scanalature.

Scanalatura

3 Fissate la videocamera alla piastra base utilizzando la vite di fissaggio.

• Assicuratevi che la vite sia bene avvitata.

4

DIM-1101_CT-V1.indb

4 2014/01/31

11:31:59

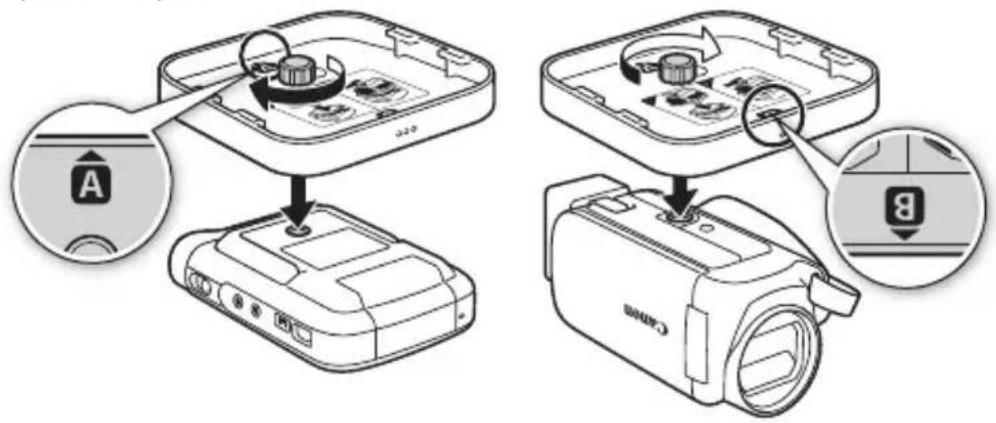

- La direzione in cui la videocamera deve essere fissata varia a seconda del modello utilizzato*. Posizionate la videocamera nella seguente direzione facendo riferimento alle indicazioni sulla parte inferiore della piastra base.

LEGRIA mini X: obiettivo rivolto nella direzione A (tipo A qui di seguito).

LEGRIA HF R56 / LEGRIA HF R57: obiettivo rivolto nella direzione B (tipo B qui di seguito).

* La disponibilità dei modelli varia a seconda dell'area.

Tipo A: Tipo B:

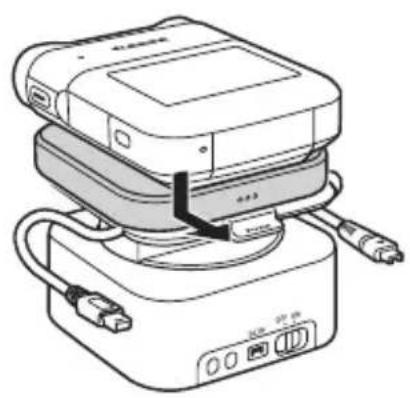

4 Fissate la piastra base della videocamera al sostegno in modo che l'obiettivo sia rivolto in avanti (verso la parte opposta alla levetta di rilascio).

• Allineate l'estremità della piastra base della videocamera con la parte superiore della levetta di rilascio. Premete delicatamente verso il basso e spingete verso la parte posteriore del supporto fino a inserimento avvenuto.
• Quando fissate la piastra base della videocamera al supporto, assicuratevi che il cavo DC e USB non siano schiacciati o impigliati tra le due parti.
• Se necessario, allentate la manopola per il bloccaggio dell'inclinazione e modificate l'angolo della videocamera. Quando avvitate la manopola per il bloccaggio dell'inclinazione, ruotatela in senso orario.

Collegamento della videocamera

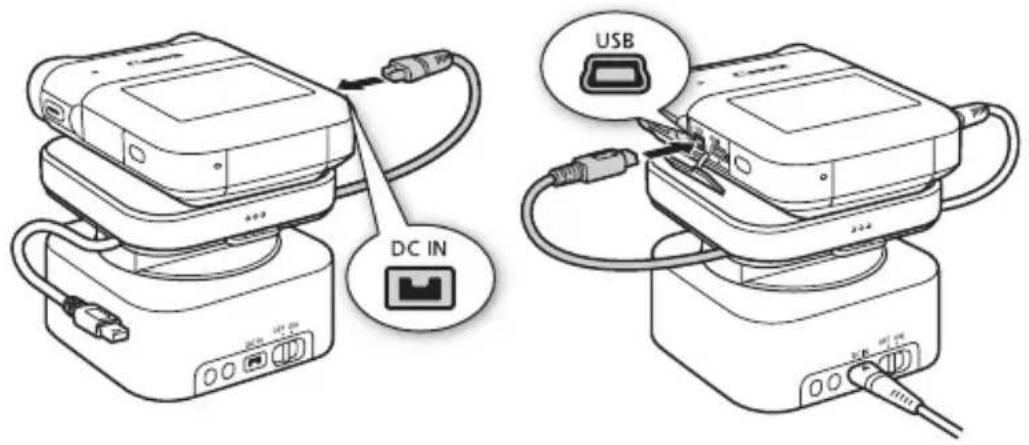

1 Collegiate il cavo DC del supporto al terminale DC IN sulla videocamera. A questo punto collegate il cavo USB del supporto al terminale USB sulla videocamera.

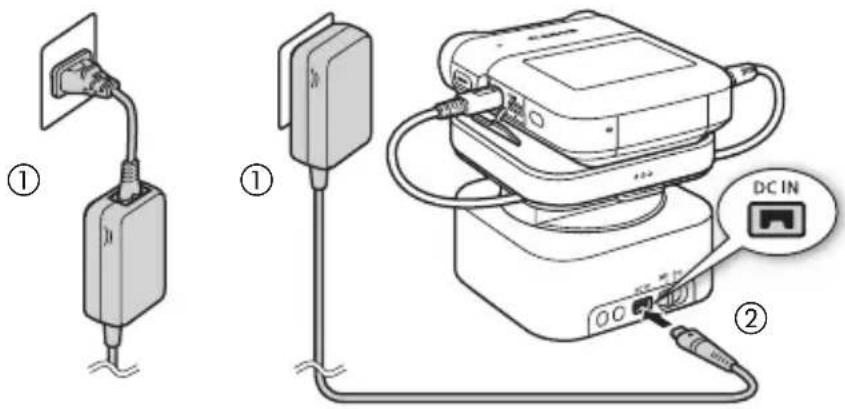

2 Collegiate l'adattatore di alimentazione compatto a una presa di corrente e poi al terminale DC IN sul supporto.

CA-110E CA-110

3 Accendete videocamera e supporto.

IMPORTANTE

- All'accensione, il supporto ruoterà non appena avrà rilevato la direzione della videocamera. Durante questo intervallo di tempo, non toccate il supporto.

NOTE

• Mentre la videocamera è fissata al supporto, il pacco batteria non si ricarica anche se la videocamera è spenta.
• Se sullo schermo della videocamera lampeggia la videocamera nella modalità fotocamera.
• Quando le pile sono inserite e si scollega l'adattatore di alimentazione compatto, il supporto potrebbe ruotare.

Uso del supporto per il monitoraggio in remoto

1 Videocamera: accendete la videocamera in modalità di registrazione e attivate una delle funzioni [Controllo remoto+Streaming] (funzioni Monitoraggio da casa, Monitoraggio fuori casa).

- Per maggiori dettagli consultate il manuale di istruzioni della videocamera.

2 Dispositivo iOS/Android: avviate l'app CameraAccess plus e utilizzatela per le operazioni con videocamera e supporto.

- Per informazioni dettagliate sull'app CameraAccess plus, visitate il sito Web di PIXELA. http://pixela.jp/cecap

Indicazioni su schermo della videocamera

Quando la videocamera è montata sul supporto e collegata correttamente con il cavo USB, l'icona apparirà in alto a destra nelle schermate [Controllo remoto+Streaming] (funzioni Monitoraggio da casa, Monitoraggio fuori casa). Se il supporto è bloccato in modo che non possa ruotare o la temperatura di funzionamento non è adeguata, lampeggerà sullo schermo della videocamera. Quando sarà visibile sullo schermo, potrete azionare il supporto con il vostro smartphone o tablet.

IMPORTANTE

• Posizionare il supporto su una superficie piatta e orizzontale. Anche quando il supporto è montato su un treppiede, assicuratevi che quest'ultimo sia su una superficie piatta e orizzontale.
• Non usate il supoprto in luoghi soggetti a vibrazioni, ad esempio all'interno di un'auto.

DIM-1101_CT-V1.indb

8 2014/01/31

11:32:01

Al termine della registrazione

1 Chiudete la funzione Monitoraggio da casa o Monitoraggio fuori casa.
2 Spegnete videocamera e supporto.
3 Scollegate l'adattatore di alimentazione compatto.
4 Scollegate il cavo USB del supporto e il cavo DC dalla videocamera.
5 Staccate la piastra base della videocamera dal supporto e poi la videocamera.
6 Riponete il cavo USB e DC nell'unità principale.
- Inserite ciascun terminale nella rispettiva apertura nell'unità principale e avvolgete con cura i cavi nelle scanalature.
7 Riposizionate la piastra base della videocamera.

IMPORTANTE

- Quando non utilizzate il supporto, ricordate di estrarre le pile. Se le pile non vengono rimosse e dovessero perdere liquido, il supporto potrebbe danneggiarsi.

Importanti istruzioni d'uso

• Non smontate il supporto.
• Non sottoponete il supporto a urti o vibrazioni.
• Non bagnate il supporto.
- Non usate o riponete il supporto in luoghi con molta polvere o sabbia o in ambienti molto umidi.
- Non lasciate il supporto in luoghi ad alta temperatura (ad esempio su un'auto parcheggiata al sole), vicino ad apparecchiature per l'illuminazione o dove la temperatura può raggiungere o superare i 60°C.
• Non coprire il supporto con panni, coperte o simili.

• Non usate pile nuove insieme a pile vecchie. Inoltre, non usate pile di tipo o marca diversi.
• Quando non in uso, scollegate l'adattatore di alimentazione compatto dalla presa di corrente.
• Utilizzate solo gli adattatori di alimentazione compatti, le pile e le videocamere specificati.
• Se utilizzate il supporto all'interno di ospedali, cliniche o a bordo di aerei, seguite le istruzioni stabilite dall'istituto medico o dalla compagnia aerea.
  • Non posizionate il supporto su superfici instabili.
• Quando fissate la videocamera alla piastra base, assicuratevi che l'inserimento sia sicuro in modo da evitare che la videocamera possa cadere. Nello stesso modo, quando fissate il supporto a un treppiede, assicuratevi che sia inserito saldamente.

Specifiche tecniche

Alimentazione

- Adattatore di alimentazione compatto CA-110/CA-110E 2 pile alcaline AA (LR6) o 2 pile al nichel-idruro di metallo AA ricaricabili (HR6) (non fornite)

- Tensione nominale 5,3 V CC (adattatore di alimentazione compatto) 3,0 V CC (pile a secco)

• Assorbimento 0,58 W (adattatore di alimentazione compatto) 0,59 W (pile a secco)

• Terminali Terminale DC IN Terminale DC OUT Terminale USB (mini-B)

Movimento/Altro

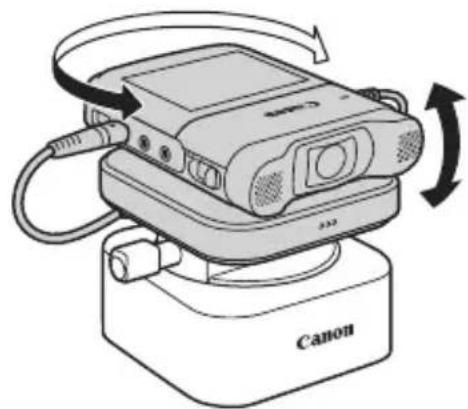

- Panoramiche

Movimento: elettrico

Raggio: circa 200° in totale (circa 100° a sinistra/destra dal centro)

Velocità: impostazione rapida, impostazione lenta

- Inclinazione

Movimento: manuale

Raggio: circa 40° in totale (circa 20° verso l'alto/basso da posizione orizzontale)

- Dimensioni

• Peso (pile escluse): circa 280 g
• Temperatura di funzionamento: 0 – 40 °C

Panoramiche

circa 200°

Il peso e le dimensioni sono approssimati. Salvo errori od omissioni.

Le informazioni fornite in questo manuale sono state verificate nel febbraio 2014. Aspetto esterno e caratteristiche tecniche soggetti a cambiamenti senza preavviso.
