非常感谢您选择我们 sE 的这款麦克风！本手册在提供一些基本的注意事项的同时也包含了麦克风的细节及规格参数信息。请花几分钟仔细阅读下面的说明，以便您能更好的使用这款麦克风。
捕捉出色的音频是我们的激情所在。我们希望您能享受这款麦克风，如同我们在设计开发生产制造这款产品时感受到的喜悦一样。
快乐录音
sE 团队
简介
BL8 是半心型指向界面麦克风，使用备受好评的 sE8 小振膜音头。其手工打造的纯电容音头采用超薄三微米黄金蒸镀振膜，以实现卓越的瞬态响应。BL8 旨在以惊人的准确度再现低频，通常不再需要额外的外部底鼓话筒。它还能完全兼容 The KellyShu® Flatz Isolation System 避震系统，因此是巡演应用的理想选择。
BL8 采用无变压器的 A 类放大电路系统确保动态余量充裕而不失真，而其低噪声电子组件提供了足够的透明度和清晰度。集成低切滤波器，可切换的信号衰减器和 EQ 开关使它成为了一款功能非常多样的麦克风；其擅长于空间环境拾音，甚至可用于三角钢琴。可切换的信号衰减器能防止高声压级信号源让混音器的输入端过载。
BL8 结构坚固，采用全金属结构和高强度防变形网板，以及镀金的 XLR 插口确保了长期使用的可靠性。
彩包内件清单
您购买的麦克风彩包中包含以下物件。如有任何遗漏，请和您购买麦克风的 sE 经销商联系。
- BL8麦克风
- 话筒袋
控件

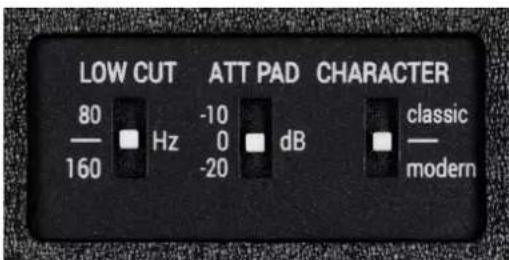

BL8 底部有三个开关，可供您塑造其音色，并防止您的混音器、前置放大器或者声卡过载。
此开关可供您在两个不同的频率中抑制低频响应，或让其保持不对低频做任何处理的水平状态。对于房间拾音或演讲等应用场合，低切开关可减少不必要的脚步声噪音和隆隆声。它还可以用来最大限度减少近讲效应。
ATT PAD (衰减器)
衰减器在激活时将麦克风的信号降低 10 或 20 分贝，防止信号源让您的混音器、前置放大器或者声卡过载。在其中心位置，衰减器禁用，麦克风的输出端不受影响。
在底鼓拾音时，我们建议先激活 10dB 衰减。对于非常大的声源，您可能需要激活 20dB 衰减。对于中等音量的声源，您可以设置为 0dB 状态。
CHARACTER (特色)
理想的录音室底鼓音色通常与我们在现场声学环境中的偏好设置不同。跟我们屡获殊荣的底鼓麦克风 V KICK 类似，BL8 提供了“经典”和“现代”两种不同音色的选择。这些选项均削减和塑造低中音，以突出瞬态和冲击感。在其中心位置，音头的中频响应不做任何塑造，因此是许多其他应用的理想之选。
更换音头

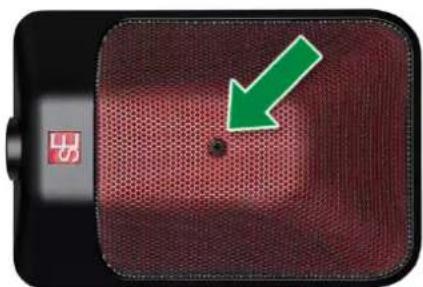

若要更换 BL8 的音头，应先确保其未连接 XLR 线缆。然后，逆时针旋转麦克风网板中心的螺丝，直至松开。拆卸螺丝后，即可移除网板。
将麦克风网板放回底座，然后重新拧紧外部螺丝即可。
表面安装

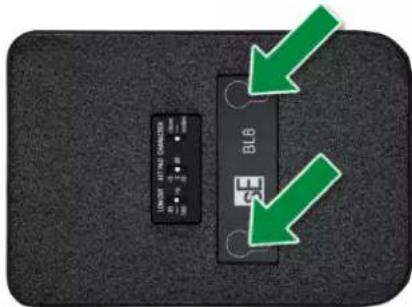

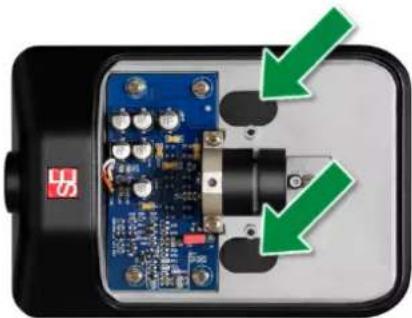

BL8 可使用螺丝安装至表面、墙壁、天花板或三角钢琴盖上。按照 “更换音头” 部分所述打开麦克风网板。两个安装点由黑色贴纸覆盖；用锋利的工具将其去除。
然后用锋利的工具刺穿下面的保护箔，根据需要使用螺丝（未随附）安装。
最后，请按照“更换音头”部分所述重新安装并且锁紧网板上方螺丝即可。
技术规格
| 音头 | 手工打造的小振膜纯电容音头 |
| 指向性 | 半心型指向 |
| 频率范围 | 20 - 20,000 Hz |
| 灵敏度 | 25 mV/Pa (-32 dBV) |
| 最高声压级(0.5%总谐波失真) | 143 / 153 / 163 dB_SPL (0/10/20 dB衰减器) |
| 等效噪声级 | 14 dB(A) |
| 动态范围 | 129 / 139 / 149 dB(0/10/20 dB衰减器) |
| 信噪比 | 80 dB |
| 低切滤波器 | 80 / 160 Hz, 6 dB/oct,可切换 |
| 衰减器 | 10 / 20 dB,可切换 |
| 电源 | 48 V,基于IEC 61938 |
| 电阻抗 | 60 Ohms |
| 推荐负载阻抗 | >1k Ohms |
| 电流消耗 | 5.0 mA |
| 连接 | 3脚XLR公插头 |
| 尺寸 | 139 x 95 x 28.5 mm(长x宽x高)5.47 x 3.74 x 1.12 in.(长x宽x高) |
| 重量 | 538 g (18.98 oz.) |

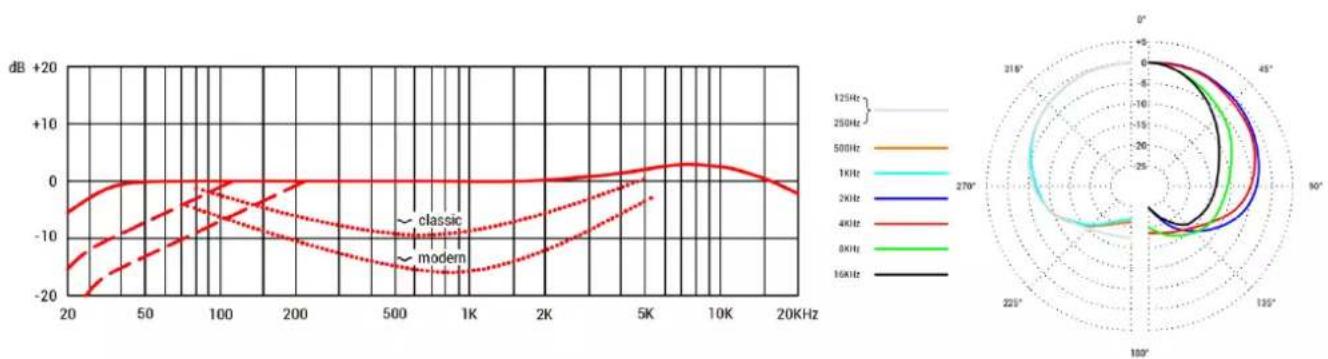

频率响应
line
| Frequency | Classic Frequency (dB) | Modern Frequency (dB) | | --------- | ---------------------- | --------------------- | | 125Hz | ~0 | ~0 | | 250Hz | ~0 | ~0 | | 500Hz | ~0 | ~0 | | 1KHz | ~0 | ~0 | | 2KHz | ~0 | ~0 | | 4KHz | ~0 | ~0 | | 6KHz | ~0 | ~0 | | 8KHz | ~0 | ~0 | | 10KHz | ~0 | ~0 | | 125Hz | ~-15 | ~-15 | | 250Hz | ~-10 | ~-10 | | 500Hz | ~-5 | ~-5 | | 1KHz | ~-5 | ~-5 | | 2KHz | ~-5 | ~-5 | | 4KHz | ~-5 | ~-5 | | 6KHz | ~-5 | ~-5 | | 8KHz | ~-5 | ~-5 | | 10KHz | ~-5 | ~-5 | | 125Hz | ~-10 | ~-10 | | 250Hz | ~-10 | ~-10 | | 500Hz | ~-10 | ~-10 | | 1KHz | ~-10 | ~-10 | | 2KHz | ~-10 | ~-10 | | 4KHz | ~-10 | ~-10 | | 6KHz | ~-10 | ~-10 | | 8KHz | ~-10 | ~-10 | | 10KHz | ~-10 | ~-10 | | 125Hz | ~-15 | ~-15 | | 250Hz | ~-15 | ~-15 | | 500Hz | ~-15 | ~-15 | | 1KHz | ~-15 | ~-15 | | 2KHz | ~-15 | ~-15 | | 4KHz | ~-15 | ~-15 | | 6KHz | ~-15 | ~-15 | | 8KHz | ~-15 | ~-15 | | 10KHz | ~-15 | ~-15 | | 125Hz | ~-20 | ~-20 | | 250Hz | ~-20 | ~-20 | | 500Hz | ~-20 | ~-20 | | 1KHz | ~-20 | ~-20 | | 2KHz | ~-20 | ~-20 | | 4KHz | ~-20 | ~-20 | | 6KHz | ~-20 | ~-20 | | 8KHz | ~-20 | ~-20 | | 10KHz | ~-20 | ~-20 | | 125Hz | ~-25 | ~-25 | | 250Hz | ~-25 | ~-25 | | 500Hz | ~-25 | ~-25 | | 1KHz | ~-25 | ~-25 | | 2KHz | ~-25 | ~-25 | | 4KHz | ~-25 | ~-25 | | 6KHz | ~-25 | ~-25 | | 8KHz | ~-25 | ~-25 | | 10KHz | ~-25 | ~-25 | | 125Hz | ~-30 | ~-30 | | 250Hz | ~-30 | ~-30 | | 500Hz | ~-30 | ~-30 | | 1KHz | ~-30 | ~-30 | | 2KHz | ~-30 | ~-30 | | 4KHz | ~-30 | ~-30 | | 6KHz | ~-30 | ~-30 | | 8KHz | ~-30 | ~-30 | | 10KHz | ~-30 | ~-30 | | 125Hz | ~-35 | ~-35 | | 250Hz | ~-35 | ~-35 | | 500Hz | ~-35 | ~-35 | | 1KHz | ~-35 | ~-35 | | 2KHz | ~-35 | ~-35 | | 4KHz | ~-35 | ~-35 | | 6KHz | ~-35 | ~-35 | | 8KHz | ~-35 | ~-35 | | 10KHz | ~-35 | ~-35 | | 125Hz | ~-40 | ~-40 | | 250Hz | ~-40 | ~-40 | | 500Hz | ~-40 | ~-40 | | 1KHz | ~-40 | ~-40 | | 2KHz | ~-40 | ~-40 | | 4KHz | ~-40 | ~-40 | | 6KHz | ~-40 | ~-40 | | 8KHz | ~-40 | ~-40 | | 10KHz | ~-40 | ~-40 | | 125Hz | > -15 | > -15 | | 250Hz | > -15 | > -15 | | 500Hz | > -15 | > -15 | | 1KHz | > -15 | > -15 | | 2KHz | > -15 | > -15 | | 4KHz | > -15 | > -15 | | 6KHz | > -15 | > -15 | | 8KHz | > -15 | > -15 | | 10KHz | > -15 | > -15 | | 125Hz | > -20 | > -20 | | 250Hz | > -20 | > -20 | | 500Hz | > -20 | > -20 | | 1KHz | > -20 | > -20 | | 2KHz | > -20 | > -20 | | 4KHz | > -20 | > -20 | | 6KHz | > -20 | > -20 | | 8KHz | > -20 | > -20 | | 10KHz | > -20 | > -20 | | 125Hz | > -25 | > -25 | | 250Hz | > -25 | > -25 | | 500Hz | > -25 | > -25 | | 1KHz | > -25 | > -25 | | 2KHz | > -25 | > -25 | | 4KHz | > -25 | > -25 | | 6KHz | > -25 | > -25 | | 8KHz | > -25 | > -25 | | 10KHz | > -25 | > -25 | | 125Hz | > -30 | > -30 | | 250Hz | > -30 | > -30 | | 500Hz | > -30 | > -30 | | 1KHz | > -30 | > -30 | | 2KHz | > -30 | > -30 | | 4KHz | > -30 | > -30 | | 6KHz | > -30 | > -30 | | 8KHz | > -30 | > -30 | | 10KHz | > -30 | > -30 | | 125Hz | > -35 | > -35 | | 250Hz | > -35 | > -35 | | 500Hz | > -35 | > -35 | | 1KHz | > -35 | > -35 | | 2KHz | > -35 | > -35 | | 4KHz | > -35 | > -35 | | 6KHz | > -35 | > -35 | | 8KHz | > -35 | > -35 | | 10KHz | > -35 | > -35 | | 125Hz | > -40 | > -40 | | 250Hz | > -40 | > -40 | | 500Hz | > -40 | > -40 | | 1KHz | > -40 | > -40 | | 2KHz | > -40 | > -40 | | 4KHz | > -40 | > -40 | | 6KHz | > -40 | > -40 | | 8KHz | > -40 | > -40 | | 1O + O = ...| | ... ...| The chart includes a schematic representation of frequency response (Y-axis) and a corresponding radar chart (X-axis). The data is presented in a grid format with labels for frequency (dB) and angular frequency (°) on the left side.指向性
供电
为了确保正常运行，您的 sE 产品需要根据 IEC 61938 提供 48 V 电压的幻象电源。
请勿将 sE 产品连接到除包含浮动连接器的幻象电源（幻象电源输入或外部 IEC 标准幻象电源）以外的任何电源，仅使用带有录音室级连接器且符合 IEC 268-12 标准的平衡线缆。只有这样，才能确保运行安全可靠。
请注意，幻象电源不能通过 TRS 连接头。为您的 sE 产品提供幻象电源，需要两边都有 XLR 插头的平衡麦克风线缆。
安全和维护
该产品可能包含可拆卸的小零件，可能导致窒息、人身伤害或死亡，尤其是儿童。在使用和处理小零件时请小心谨慎，并使其远离四岁以下的儿童。
·本产品在正常和可预见的合理操作条件下是安全的。
- 请勿打开或修改产品。
·产品必须退还给制造商或指定供应商进行服务或维修。
- 请勿拆卸或尝试维修本产品。
·这不是儿童产品，不适合14岁以下的儿童使用。
请确保您的 sE 产品将连接到的任何设备都符合您所在国家/地区实施的安全法规，并配有接地引线。
合规性
本产品符合《关于限制在电子电气设备中使用某些有害成分的指令》（RoHS）和废弃电子电器设备指令（WEEE）的相关法律要求。
有关 RoHS 和 WEEE 信息，请访问 http://www.seelectronics.com/compliance
产品合规不需要维护。
电池、电子和电气设备不应与生活垃圾一起处理。在可能的情况下，应将它们分开并带到适当的收集点进行回收，以避免对环境和/或人类健康的潜在影响。有关更多信息，请联系您当地或购买地的管理部门，或访问
sE 保证其硬件产品从原始零售购买之日起没有材料和工艺上的缺陷。
有关产品的具体保修信息和保修索赔程序，请参阅 http://www.seelectronics.com/warranty。
对于符合保修条款规定事项，为 sE Electronics 全部责任，您的唯一补偿措施将为获得维修、更换功能相等的产品，或退还支付费用的补偿（具体由 sE Electronics 决定）。这些的前提是硬件与收据一起已退回到购买点。
售后服务是当地消费者法律规定的权利的补充，可能因国家/地区而异。请参阅完整的保修信息，了解您的消费者权益以及本产品保修提供的其他保护。
我们的总部:
如果您对新的 sE 产品有任何问题，请直接联系我们：
http://www.seelectronics.com/contact-us
如果您的 sE 产品工作出现异常，产品需要退回给制造商或者是指定的经销商来提供售后服务或者维修。请先第一时间联系您的经销商得到最快的、最直接的服务。如需授权服务，当地经销商会进行处理。
http://www.seelectronics.com/dealers
如果您的经销商解决不了您的问题，直接与我们取得联系。
http://www.seelectronics.com/contact-us
最后，请记得在我们的官网上注册您的麦克风，这样保修期可以延长到三年。
