BEDIENUNGSANLEITUNG BL8 SE Electronics
Vielen Dank, dass du dich für ein sE Mikrofon entschieden hast! Diese Bedienungsanleitung enthält neben einigen grundlegenden Sicherheitshinweisen wichtige Informationen und technische Daten, die dir dabei helfen, das Beste aus deinem Mikrofon herauszuholen. Nimm dir bitte einen Augenblick Zeit, um diese Anleitung zu lesen.
Herausragende Audioqualität ist unsere große Leidenschaft. Wir entwickeln und fertigen unsere Produkte mit viel Liebe zum Detail und hoffen, dass du vom Klang dieses Mikrofons genauso begeistert bist wie wir.
Viel Spaß beim Aufnehmen!
Dein sE-Team
Kurzbeschreibung
Das BL8 ist ein Grenzflächenmikrofon mit halbnierenförmiger Richtcharakteristik. Das Herzstück bildet die gleiche Kleinmembrankapsel, die auch in unserem beliebten sE8 Kondensatormikrofon eingesetzt wird. In der handgefertigten Echtkondensatorkapsel sorgt eine goldbeschichtete, nur 3μm dünne Membran für hervorragendes Einschwingverhalten und bestmögliche Klangqualität. Dank seines Akustikdesign ermöglicht das BL8 auch die Aufnahme von sehr tiefen Frequenzen mit hoher Präzision. In der Praxis kann dadurch oft ein zusätzliches Kick Drum-Mikrofon an der Öffnung des Resonanzfells entfallen und somit mehr wertvoller Bewegungsfreiraum für die Musiker - insbesondere auf kleinen Bühnen - geschaffen werden. Darüber hinaus ist es mit dem The KellyShu® Flatz Isolation System kompatibel, was es zum idealen Begleiter für Gigs und Touren macht.
Die übertragerlose Class-A-Schaltung bietet eine beeindruckende Übersteuerungsfestigkeit und die rauscharme Elektronik sorgt für glasklaren, unverfälschten Klang. Mit dem integrierten Hochpassfilter, dem zweistufigen Vorabschwächungsfilter und dem EQ-Shaping-Schalter präsentiert sich das BL8 extrem vielseitig. Es eignet sich deshalb auch für anspruchsvolle Aufgaben wie beispielsweise die Abnahme eines Konzertflügels sowie dem Einsatz als Raum- bzw. Ambience-Mikrofon. Ein schaltbarer Abschwächungsfilter verhindert, dass Quellen mit hohem Schalldruckpegel den Eingang des angeschlossenen Geräts übersteuern.
Das ansprechende Design des BL8 besticht auch mit einer robusten Konstruktion aus hochwertigem Zinkal-Druckguss, einem sehr widerstandfähigem Mikrofongitter und vergoldeten XLR-Kontakten, die lange Haltbarkeit und Zuverlässigkeit garantieren.
Lieferumfang
Bitte kontrolliere gleich nach dem Öffnen den Inhalt der Verpackung. Falls sie nicht vollständig ist, kontaktiere bitte deinen sE Electronics Händler. Die Verpackung sollte folgende Komponenten enthalten:
- BL8 Mikrofon
- Aufbewahrungstasche
Bedienelemente

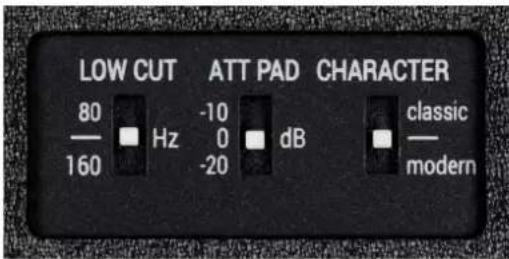

An der Unterseite des BL8 befinden sich drei Schalter, über die man den Klang anpassen und eine Übersteuerung des Mischpults, Mikrofonverstärker oder Audiointerfaces verhindern kann.
Mit diesem Schalter lassen sich tiefe Frequenzen in zwei Stufen abschwächen. Bei Anwendungen wie beispielsweise Sprachaufnahmen oder Raummkrofonierung reduziert der Low-Cut-Schalter unerwünschte Trittschall- und Nebengeräusche. Darüber hinaus lässt sich damit der Nahbesprechungseffekt verringern.
ATT PAD Schalter
Wird der Abschwächungsfilter aktiviert, verringert er das Signal des Mikrofons um 10 oder 20 dB und verhindert so, dass der Eingang des angeschlossenen Geräts übersteuert wird. In der mittleren Position ist der Schalter deaktiviert und der Ausgang des Mikrofons bleibt unverändert.
Wir empfehlen bei einer Bassdrum-Aufnahme zunächst die 10 dB Einstellung zu aktivieren. Bei sehr lauten Quellen muss möglicherweise die 20 dB Einstellung aktiviert werden. Für leisere Anwendungen, wie beispielsweise Sprache oder Raummikrofonierung, empfehlen wir die 0 dB Einstellung.
CHARACTER Schalter
Der perfekte Kick Drum-Klang unterscheidet sich oft deutlich dem natürlichen Klang des Instruments auf der Bühne. Ähnlich wie unser preisgekröntes Kick Drum-Mikrofon, das V KICK, bietet auch das BL8 die Klangcharaktereinstellungen „Classic“ und „Modern“. Diese Optionen senken und formen den Mitteltonbereich, um die Transienten und den Punch zu betonen. In der mittleren Position bleibt der neutrale, ausgewogene Frequenzgang der Mikrofonkapsel erhalten – somit die ideale Einstellung für eine Vielzahl weiterer Anwendungen.
Auswechseln der Kapsel

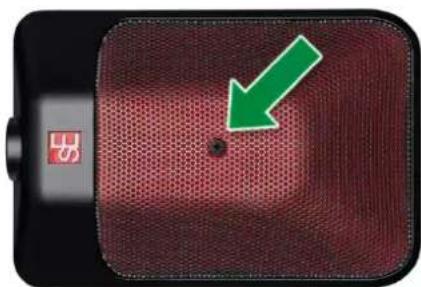

Wenn du die Kapsel des BL8 auswechseln möchtest, solltest du dich zunächst vergewissern, dass es an keinem XLR-Kabel angeschlossen ist. Nun wird die Schraube in der Mitte des Mikrofongitters gegen den Uhrzeigersinn gedreht, bis sie sich löst. Sobald die Schraube entfernt wurde, kann auch das Gitter abgenommen werden.

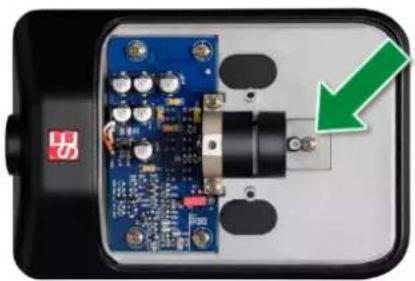

Die Halteschraube der Kapsel gegen den Uhrzeigersinn drehen, bis sie sich herausziehen lässt.

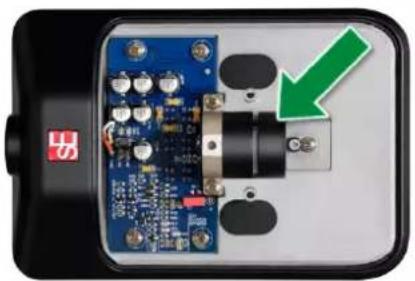

Nun die Kapsel gegen den Uhrzeigersinn drehen und abziehen.
Jetzt kannst du die neue Kapsel aufsetzen und im Uhrzeigersinn aufschrauben, um sie zu befestigen.
Anschließend die Halteschraube der Kapsel wieder festziehen.
Zum Schluss ganz einfach das Mikrofongitter wieder auf die Basis setzen und die Schraube wieder einsetzen und festziehen.
Montage auf Oberflächen

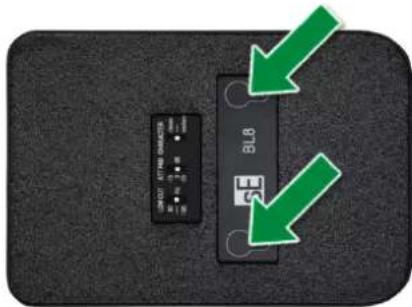

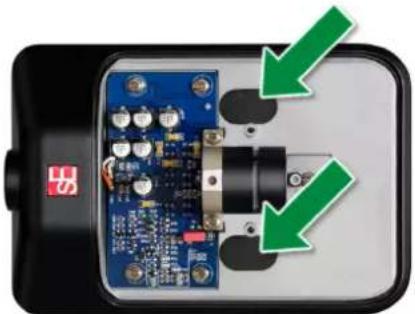

Das BL8 kann an einer Platte, Wand, Decke oder beispielsweise auch auf dem Flügel eines Klaviers angeschraubt werden. Öffne dazu das Mikrofon wie im Abschnitt „Auswechseln der Kapsel“ beschrieben. Die beiden Befestigungspunkte sind mit schwarzen Aufklebern abgedeckt. Sie können ganz einfach mit einem spitzen Werkzeug entfernt werden
Nun mit einem spitzen Werkzeug durch die darunterliegende Schutzfolie stechen und das Mikrofon mit Schrauben (nicht im Lieferumfang enthalten) am gewünschten Untergrund befestigen.
Zum Schluss wird das Mikrofon wieder wie im Abschnitt „Auswechseln der Kapsel“ beschrieben geschlossen.
Technische Daten
| Kapsel | Handgefertigte Kleinmembran-Echtkondensatorkapsel |
| Richtcharakteristik | Halbniere |
| Übertragungsbereich | 20 – 20.000 Hz |
| Empfindlichkeit | 25 mV/Pa (-32 dBV) |
| Max. Schalldruck (0,5% Klirrfaktor) | 143 / 153 / 163 dB_SPL (0/10/20 dB Abschwächungsfilter) |
| Ersatzgeräuschpegel | 14 dB(A) |
| Dynamikbereich | 129 / 139 / 149 dB (0/10/20 dB Abschwächungsfilter) |
| Signal-Rausch-Verhältnis | 80 dB(A) |
| Hochpassfilter | 80 / 160 Hz, 6 dB/Oktave, schaltbar |
| Abschwächungsfilter | 10 / 20 dB, schaltbar |
| Stromversorgung | 48 Volt gemäß IEC 61938 |
| Ausgangsimpedanz | 60 Ohm |
| Empfohlene Lastimpedanz | >1k Ohm |
| Stromaufnahme | 5,0 mA |
| Anschluss | 3poliger XLR-Steckverbinder |
| Abmessungen | 139 x 95 x 28,5 mm (L x B x H)5,47 x 3,74 x 1,12" (L x B x H) |
| Gewicht | 538 g (18,98 oz.) |

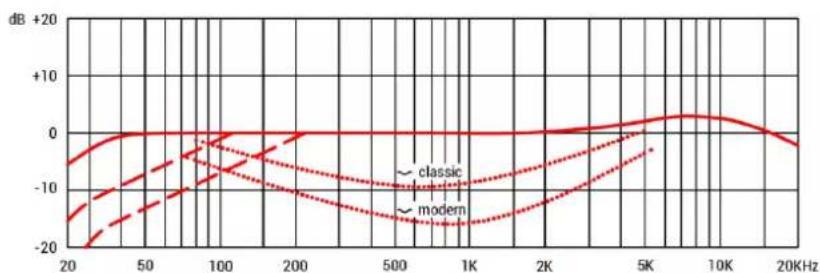

Frequenzgang
line

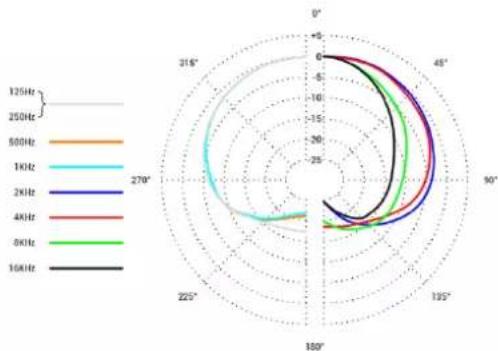

| Frequency | classic | modern | | --------- | ------- | ------ | | 20 | -5 | -15 | | 50 | -2 | -10 | | 100 | 0 | -5 | | 200 | 0 | -10 | | 500 | 0 | -15 | | 1K | 0 | -15 | | 2K | 0 | -10 | | 5K | 5 | -5 | | 10K | 5 | 0 | | 20K | 0 | 0 |Polardiagramm
radar
| Frequency | Angle (°) | Value | |---|---|---| | 120Hz | 0 | 6 | | 120Hz | 45° | 7 | | 120Hz | 90° | 6 | | 120Hz | 135° | 5 | | 120Hz | 180° | 4 | | 120Hz | 225° | 3 | | 120Hz | 270° | 2 | | 120Hz | 315° | 1 | | 250Hz | 0 | -3 | | 250Hz | 45° | -4 | | 250Hz | 90° | -5 | | 250Hz | 135° | -6 | | 250Hz | 180° | -7 | | 250Hz | 225° | -8 | | 250Hz | 270° | -9 | | 250Hz | 315° | -10 | | 500Hz | 0 | -4 | | 500Hz | 45° | -5 | | 500Hz | 90° | -6 | | 500Hz | 135° | -7 | | 500Hz | 180° | -8 | | 500Hz | 225° | -9 | | 500Hz | 270° | -10 | | 500Hz | 315° | -11 | | 1KHz | 0 | -3 | | 1KHz | 45° | -4 | | 1KHz | 90° | -5 | | 1KHz | 135° | -6 | | 1KHz | 180° | -7 | | 1KHz | 225° | -8 | | 1KHz | 270° | -9 | | 1KHz | 315° | -10 | | 2KHz | 0 | -3 | | 2KHz | 45° | -4 | | 2KHz | 90° | -5 | | 2KHz | 135° | -6 | | 2KHz | 180° | -7 | | 2KHz | 225° | -8 | | 2KHz | 270° | -9 | | 2KHz | 315° | -10 | | 4KHz | 0 | -3 | | 4KHz | 45° | -4 | | 4KHz | 90° | -5 | | 4KHz | 135° | -6 | | 4KHz | 180° | -7 | | 4KHz | 225° | -8 | | 4KHz | 270° | -9 | | 4KHz | 315° | -10 | | 8KHz | 0 | -3 | | 8KHz | 45° | -4 | | 8KHz | 90° | -5 | | 8KHz | 135° | -6 | | 8KHz | 180° | -7 | | 8KHz | 225° | -8 | | 8KHz | 270° | -9 | | 8KHz | 315° | -10 | | 16KHz | 0 | -3 | | 16KHz | 45° | -4 | | 16KHz | 90° | -5 | | 16KHz | 135° | -6 | | 16KHz | 180° | -7 | | 16KHz | 225° | -8 | | 16KHz | 270° | -9 | | 16KHz | 315° | -10 | The chart displays the frequency response of a system at different angular positions (θ, θ, and φ). The data is presented in a circular format with angles marked around the perimeter. The legend indicates that each angle corresponds to one of the frequency values. The chart is divided into four quadrants: top-left (θ < π/2), top-right (π/2), bottom-left (θ > π/2), and bottom-right (θ > π/2).Stromversorgung
Für einen störungsfreien Betrieb benötigt dein sE-Produkt eine 48-V-Phantom-Stromquelle gemäß IEC 61938.
Dein sE-Produkt darf nur an geeignete Quellen (Eingang mit Phantomspeisung oder externe Speisung mit Phantomspeisung gemäß IEC Standard) mit erdfreiem Anschluss angeschlossen werden. Verwende dazu ein symmetrisches Kabel mit Studiosteckverbindern nach IEC 268-12, nur so kann eine einwandfreie Funktion gewährleistet werden.
Beachte bitte, dass die Phantomspeisung nicht mit TRS-Steckern funktioniert. Um ein Mikrofon mit Phantomspeisung zu versorgen, ist ein entsprechendes Kabel mit XLR-Steckern an beiden Enden erforderlich.
Sicherheit und Pflege
Das Produkt kann lose Kleinteile enthalten, die verschluckt werden können. Vor allem bei kleinen Kindern besteht Verletzungs- oder sogar Todesgefahr. Bei der Benutzung und im Umgang mit Kleinteilen ist daher Vorsicht geboten. Kinder unter vier Jahren fern von Kleinteilen halten.
•Dieses Produkt ist unter normalen und vernünftigerweise vorhersehbaren Betriebsbedingungen sicher.
•Das Produkt nicht öffnen oder modifizieren.
- Das Produkt muss für die Durchführung von Service- oder Reparaturarbeiten an den Hersteller oder an einen Vertragshändler eingeschickt werden.
- Das Produkt darf nicht zerlegt werden und ist nicht zur Eigenwartung geeignet.
•Dieses Produkt ist kein Spielzeug und darf nicht von Kindern unter 14 Jahren verwendet werden.
Stelle bitte sicher, dass alle an dein sE-Produkt angeschlossenen Geräte die gültigen Sicherheitsbestimmungen erfüllen und mit einer Sicherheitserdung verbunden sind.
Konformität
Dieses Produkt erfüllt alle relevanten gesetzlichen Anforderungen zur Beschränkung der Verwendung gefährlicher Stoffe (RoHS) und zur Entsorgung von Elektro- und Elektronikaltgeräten (WEEE).
Informationen zu RoHS und WEEE findest du auf http://www.seelectronics.com/compliance
Zur Wahrung der Produktkonformität ist keine Wartung erforderlich.
Batterien sowie elektrische und elektronische Geräte dürfen nicht im Hausmüll entsorgt werden. Nach Möglichkeit sollten sie nach Materialien getrennt und an einer geeigneten Sammelstelle abgegeben werden, wo sie recycelt werden, um mögliche Auswirkungen auf die Umwelt und/oder die Gesundheit zu vermeiden. Weitere Informationen dazu erhältst du bei deinen Behörden vor Ort bzw. in dem Geschäft, in
dem du das Produkt gekauft hast. Alternativ findest du entsprechende Informationen auch auf unserer Webseite:
sE Electronics garantiert, dass sein Hardwareprodukt zum Zeitpunkt des Erwerbs im Geschäft frei von jeglichen Material- und Verarbeitungsfehlern ist.
Spezifische Garantieinformationen über unser Produkt und über die Vorgehensweise im Falle eines Garantie- bzw. Gewährleistungsanspruchs findest du unter http://www.seelectronics.com/warranty.
Im Garantiefall wird sE Electronics das beschädigte Produkt nach eigenem Ermessen reparieren oder gegen ein funktionell gleichwertiges Produkt austauschen bzw. den gezahlten Preis zurückerstatten, sofern das Produkt zusammen mit der Quittung an das Geschäft oder den Händler retourniert wird, bei dem es ursprünglich gekauft wurde.
Der Garantieschutz gilt zusätzlich zu den von den lokalen Verbrauchergesetzen gewährten Gewährleistungsrechten und kann von Land zu Land unterschiedlich sein. Wir empfehlen dir, die vollständigen Garantieinformationen zu lesen, um dich über deine Verbraucherrechte und den zusätzlichen Schutz durch diese Produktgarantie zu informieren.
