РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BL8 SE Electronics

Flatz Isolation System, что делает его идеальным решением для гастрольных поездок. Бестрансформаторная компоновка схем класса A в модели BL8 обеспечивает существенный запас по динамическому диапазону без искажений, а малошумные электронные компоненты гарантируют чистое и четкое звучание. Благодаря встроенному фильтру низких частот и переключателю формы эквалайзера этот универсальный микрофон прекрасно подходит для работы как в условиях окружающей среды, так и в помещениях, включая запись концертных роялей. Переключаемый аттенюатор защищает вход микшера от перегрузок, вызываемых источниками высокого звукового давления. Модель BL8 с прочной цельнометаллической конструкцией снабжена устойчивой ко вмятинам сеткой и позолоченными контактами XLR для повышения надежности при длительной эксплуатации. Комплект поставки В комплект поставки должны входить перечисленные ниже компоненты. Если что-то отсутствует, обратитесь, пожалуйста, к вашему местному представителю компании sE Electronics.

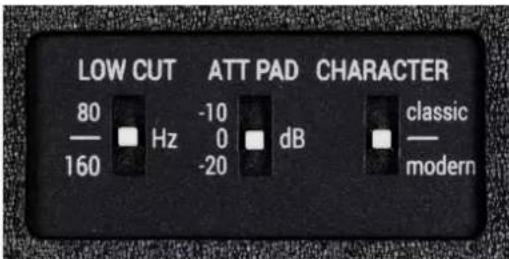

Средства регулировки Изделие BL8 оснащено тремя нижними переключателями для регулировки тембра и защиты предусилителя от перегрузок.43

Low Cut (Фильтр низких частот) С помощью этого переключателя можно обрезать низкие частоты до 80 Гц или 160 Гц. В центральном положении переключателя фильтр отключен, и микрофон имеет ровную частотную характеристику. При использовании микрофона в помещении (например, для записи речи) фильтр низких частот позволяет уменьшить нежелательный шум от шагов и гул. Кроме того, такие фильтры также снижают эффект близости, который возникает при записи источников звука на небольшом расстоянии. Att Pad (Аттенюатор) После включения аттенюатор снижает уровень входного сигнала на 10 или 20 дБ, что позволяет снимать звук громких или близко расположенных инструментов без искажений. Это также может защитить от перегрузки входной каскад записывающих интерфейсов, микшерных консолей и микрофонных предусилителей. При центральном положении переключателя аттенюатор неактивен, при этом уровень сигнала не меняется. Для подзвучки бас-барабана рекомендуется выставить значение аттенюатора на уровне – 10 дБ. При наличии источников очень громких звуков, возможно, потребуется переключиться на – 20 дБ. Для источников звуков умеренной громкости подойдет параметр 0 дБ. Character (Тип эквализации) Тембр бас-барабана, записываемого в студийных условиях, часто отличается от выстроенного во время концерта. Как и в нашем первоклассном микрофоне для бас-барабана V KICK, в модели BL8 доступны типы эквализации Classic (Классическая) и Modern (Современная). Они урезают нижнюю середину таким образом, чтобы выделить моменты удара и получить хорошую атаку. При центральном положении переключателя сохраняется нейтральная эквализация, которая прекрасно подходит для многих других вариантов применения. Замена капсюля Прежде чем заменить капсюль BL8, убедитесь, что к микрофону не подключен кабель XLR. После этого поворачивайте винт в центре сетки микрофона против часовой стрелки, пока он не отсоединится. После извлечения винта можно снять сетку44 Поворачивайте винт фиксатора капсюля против часовой стрелки, пока он не отсоединится.

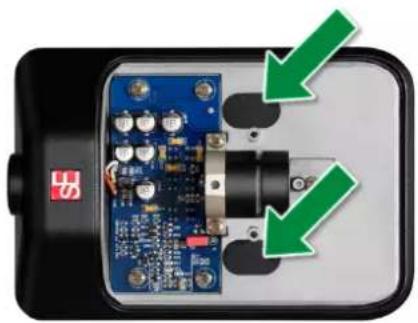

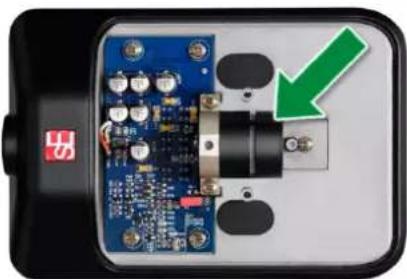

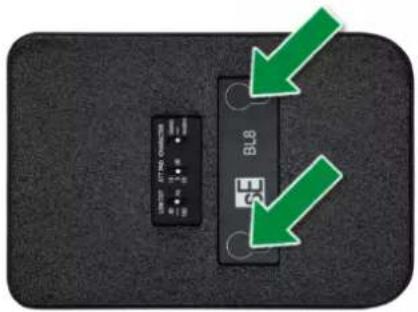

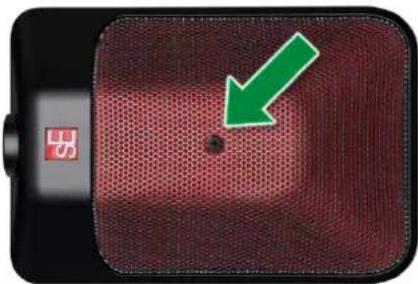

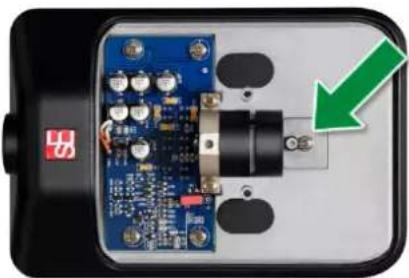

После завершения всех действий поверните капсюль против часовой стрелки и извлеките его. Поверните новый капсюль по часовой стрелке для фиксации. Повторно закрепите винт фиксатора капсюля. Установите сетку микрофона обратно на основание и зафиксируйте ее с помощью наружного винта. Монтаж на поверхности С помощью винтов устройство BL8 можно смонтировать на поверхности, стене, потолке или крышке рояля. Откройте корпус микрофона, как описано в разделе «Замена капсюля». Две монтажные позиции прикрыты черными наклейками. Снимите их с помощью острого инструмента.45 После этого проткните защитную пленку острым инструментом и прикрепите устройство необходимым образом с помощью винтов (не входят в комплект поставки). После завершения всех действий закройте корпус микрофона, как описано в разделе «Замена капсюля».46 Технические характеристики

Конденсаторный капсюль ручной сборки с узкой мембраной Диаграмма направленности Полукардиоидная Частотный диапазон От 20 до 20 000 Гц Чувствительность 25 мВ/Па (−32 дБВ) Макс. уровень звукового давления (SPL) (коэффициент нелине йн ы х искажений 0,5 %) 143/153/163 дБ SPL (аттенюато р 0/10/20 дБ) Эквивалентный уровень шума 14 дБA Динамический диапазон 129/139/149 дБ (аттенюатор 0/10/20 дБ) Соотношение «сигнал/шум» 80 дБ Фильтр низких частот 80/160 Гц, 6 дБ/окт., переключаемый

10/20 дБ, переключаемый

48 В по стандарту IEC 61938 Полное сопротивление 60 Ом Рекомендованное полное сопротивление нагрузки > 1 кОм Потребление тока 5,0 мА Разъемы для подключения 3-контактный штыревой разъем XLR

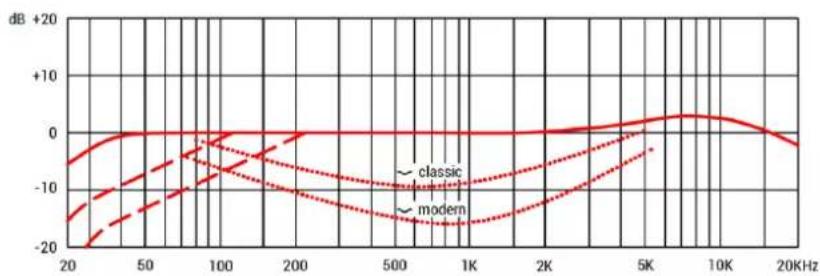

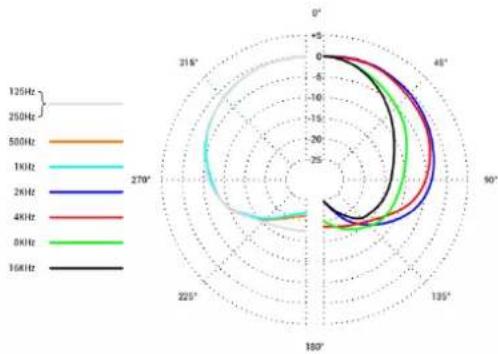

Частотная характеристика Диаграмма направленности

Для правильной работы микрофона требуется подача фантомного питания 48 Вольт (стандарт IEC 61938). Не подключайте микрофон к любым посторонним источникам питания, кроме источников фантомного питания (вход с фантомным питание м или внешний блок фантомного питания, соответствующий стандарту IEC), для чего используйте симметричный кабель с разъемами студийного класса,47 соответствующими стандарту IEC 268-12. Это единственный способ обеспечить безопасное и надежное функционирование. Обратите внимание, что фантомное питание не подается с помощью разъемов TRS. Для обеспечения фантомного питания устройства sE необходим симметричный микрофонный кабель с разъемами XLR с обеих сторон. Техника безопасности и уход Предупреждение В состав устройства могут входить небольшие съемные детали, неправильное обращение с которыми может вызвать удушье, травмы, в том числе со смертельным исходом, особенно у детей. Проявляйте осторожность при обращении с мелкими деталями и их использовании. Они должны находиться в местах, недоступных для детей в возрасте до четырех лет.

• Данное изделие безопасно при нормальных и обоснованно прогнозируемых условиях эксплуатации.

• Не вскрывайте корпус изделия и не вносите изменения в его конструкцию.

• Для проведения любого ремонта или сервисного обслуживания данное изделие необходимо вернуть производителю или местному дилеру.

• Не разбирайте данное изделие и не предпринимайте попыток проводить его сервисное обслуживание.

• Это изделие не является детской игрушкой и не предназначено для детей, возраст которых меньше 14 лет. Опасность повреждения Убедитесь, что все элементы оборудования, к которым может подключаться устройство sE, соответствуют правилам безопасности, действующим в вашей стране, и снабжены заземляющим проводом. Соответствие законодательным требованиям Данное изделие отвечает соответствующим нормам, ограничивающим содержание вредных веществ (RoHS), а также нормативно-правовым актам в отношении обращения с отходами электронного и электрического оборудования (WEEE). Для получения информации по RoHS и WEEE перейдите на веб-страницу http://www.seelectronics.com/compliance Для обеспечения соответствия изделия законодательным требованиям техническое обслуживание не требуется. Аккумуляторные батареи, электронное и электрическое оборудование не следует утилизировать вместе с бытовыми отходами. По возможности их необходимо сортировать и сдавать в специализированном пункте сбора отходов для переработки в целях повторного использования и недопущения потенциального отрицательного воздействия на экологию и/или здоровье людей.48 Для получения более подробной информации свяжитесь с местными органами власти или по месту приобретения. Также посетите веб-сайт http://www.seelectronics.com/recycling сделаны в Китае Гарантийные обязательства Компания sE Electronics гарантирует, что изготавливаемая ею продукция не будет содержать дефектов, вызванных некачественными материалами или сборкой, начиная с даты приобретения у официального дилера. См. http://www.seelectronics.com/warranty, где представлена конкретная информация по гарантийным обязательствам в отношении приобретенного вами изделия, а также по процедурам предъявления гарантийных претензий. Максимальный объем материальной ответственности компании sE Electronics и вашей исключительной компенсации по всем невыполненным гарантийным обязательствам должен сводиться (по мнению компании sE Electronics) к ремонту изделия / его замене работоспособным устройством или возмещением цены его приобретения при условии, что продукт был возвращен в пункт его приобретения вместе с чеком, подтверждающим оплату. Защита гарантийных прав предоставляется в дополнение к тем правам, которые были предусмотрены местным законодательством о защите прав потребителей, и может отличаться в зависимости от страны. См. полный объем гарантийных обязательств и ознакомьтесь со своими потребительскими правами, а также с дополнительными мерами по защите прав, предусмотренными гарантией на данное изделие. Адрес главного офиса компании: sE Electronics International, Inc. 448 Ignacio Boulevard, STE 411 Novato, CA 94949, USA (США) Адрес нашего научно-исследовательского и производственного центра: EP Electronics 289 B2 West Songxiu Road, Shanghai 201703, China (Китай) Полный текст гарантийных обязательств: https://www.seelectronics.com/warranty

Если у вас появились какие-либо проблемы и вопросы по нашей продукции, то для получения быстрой помощи и обслуживания обратитесь к нашему представителю в вашем регионе:49 http://www.seelectronics.com/dealers Если ваши проблемы не решены и вопросы остались без ответа, обращайтесь к нам на пря мую: http://www.seelectronics.com/contact-us Чтобы продлить срок гарантии до трёх лет начиная с момента покупки, не забудьте зарегистрировать ваше оборудование: http://www.seelectronics.com/registration Обратная связь пожалуйста, не стесняйтесь обращаться к нам: sE Electronics International, Inc. 448 Ignacio Boulevard, STE 411 Novato, CA 94949, USA (США) Адреса наших международных дистрибуторов и торговых представителей: http://www.seelectronics.com/contact-us50 This page has been intentionally left blank.51 This page has been intentionally left blank.52
