DriveMaster - 接收器 MARSHALL - 免费用户手册

品牌	Marshall
型号	DriveMaster
类别	失真踏板
电源类型	9V直流稳压电源（负极极性，5.5mm x 2.1mm）或9V电池（PP3）
功耗	5 mA at 9 V
输入阻抗	1 MΩ
输出阻抗	50 kΩ
输入/输出	6.35mm输入插孔，6.35mm输出插孔
控制	增益、低音、中音、高音、音量
尺寸（长x宽x高）	110 mm x 147 mm x 67 mm
重量（不含电池）	0.7 kg
外壳材质	坚固金属
状态LED	有，指示踏板开启状态
兼容性	电吉他、放大器
清洁	用干燥的无绒布擦拭
安全	仅使用兼容的电源适配器（9V直流，负极极性）
保修	请访问 marshall.com/register-your-pedal
客户服务	联系授权的Marshall经销商

常见问题 - DriveMaster MARSHALL

如何为DriveMaster踏板供电？

您可以使用标准的9V电池（PP3）或9V直流电源适配器，负极极性（5.5mm x 2.1mm）。功耗为5mA。

Grave和Bass调节有什么区别？

两个控制都作用于低频。在此型号上，'Grave'和'Bass'是冗余的；实际上，踏板有三个均衡频段：低音、中音和高音，加上增益和音量。

如何在踏板中安装电池？

取下踏板底部的电池仓盖，插入9V电池，连接到端子，然后盖上盖子。如果长时间不使用踏板，请取出电池。

DriveMaster应使用哪种类型的线缆？

使用6.35mm（1/4英寸）插孔线缆连接输入（吉他）和输出（放大器）。优质线缆可避免干扰。

LED不亮怎么办？

检查电源（电池或适配器）。确保电池有电或适配器已连接并工作。如果问题仍然存在，请联系Marshall售后。

如何调节出经典的过载音色？

将增益调到12点钟位置，均衡器（低音、中音、高音）也调到12点钟位置，然后根据需要调节音量。增大增益可获得更多失真。

我可以在贝斯上使用这个踏板吗？

可以，DriveMaster凭借其宽广的频率响应可以用于贝斯，但低音调节可能需要调整。

产品的保修期是多久？

Marshall提供有限保修。有关详细信息和注册产品，请访问marshall.com/register-your-pedal。

如何清洁踏板？

使用柔软的干布擦拭表面。不要使用可能损坏表面的化学品或研磨剂。

我可以在DriveMaster上连接多个踏板吗？

可以，您可以将DriveMaster放入效果链中。根据所需效果，它可以在其他踏板之前或之后使用。

用户手册 DriveMaster MARSHALL

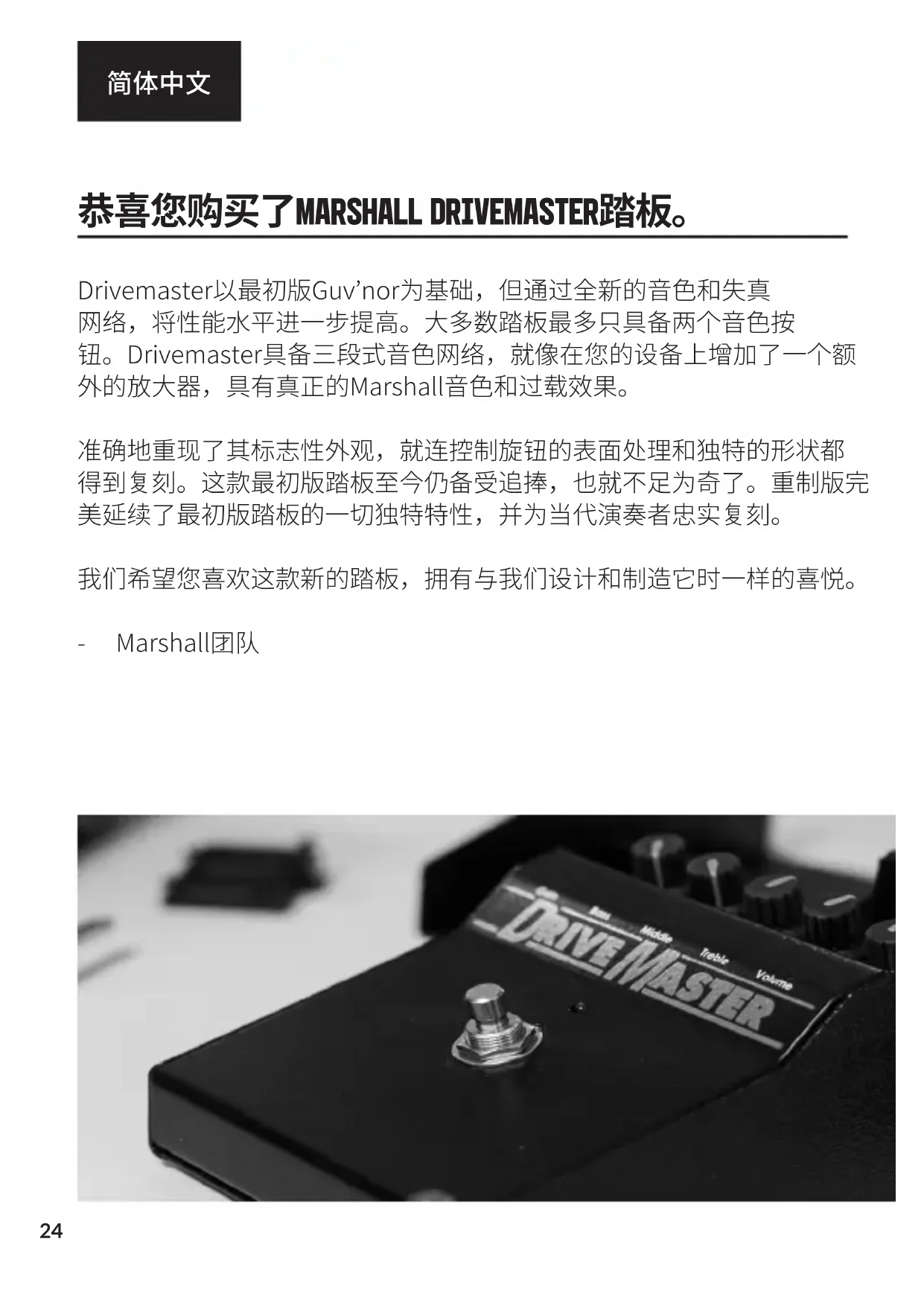

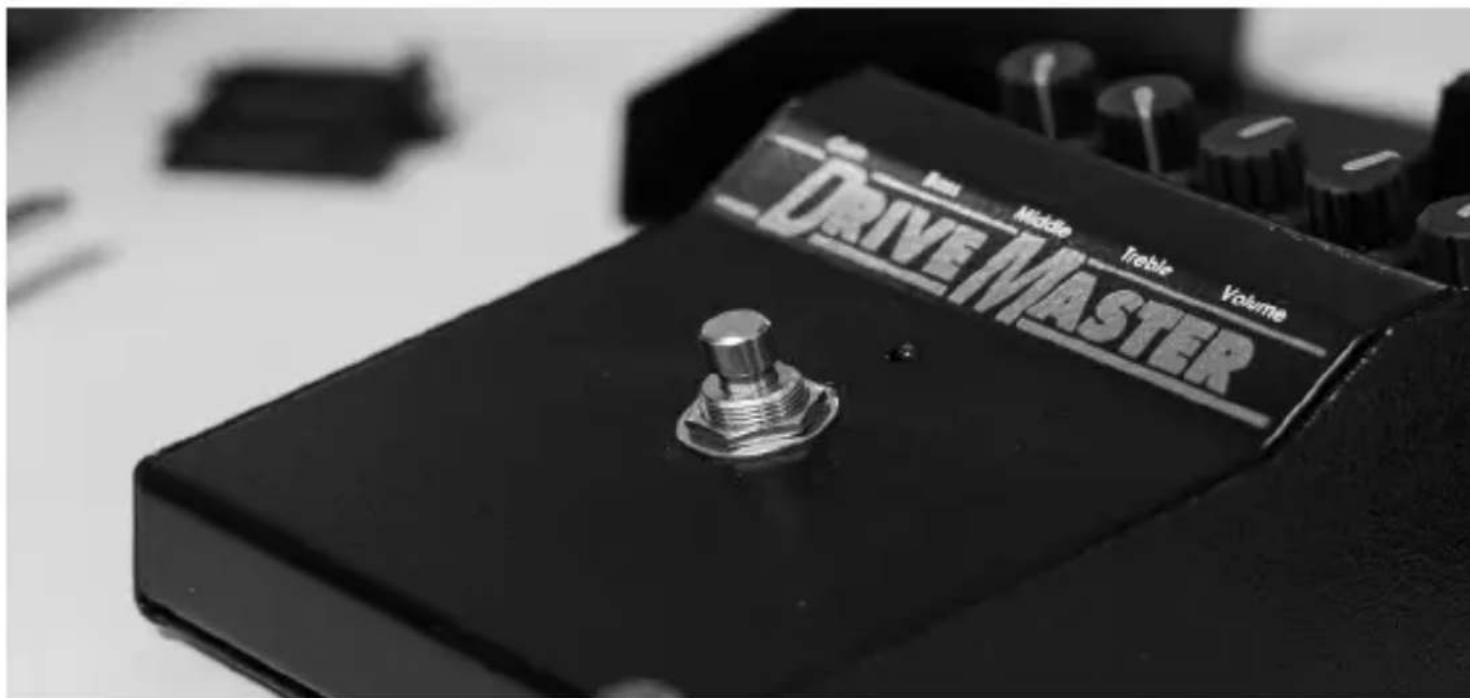

恭喜您购买了MARSHALL DRIVEMASTER踏板。

Drivemaster以最初版Guv'nor为基础，但通过全新的音色和失真网络，将性能水平进一步提高。大多数踏板最多只具备两个音色按钮。Drivemaster具备三段式音色网络，就像在您的设备上增加了一个额外的放大器，具有真正的Marshall音色和过载效果。

准确地重现了其标志性外观，就连控制旋钮的表面处理和独特的形状都得到复刻。这款最初版踏板至今仍备受追捧，也就不足为奇了。重制版完美延续了最初版踏板的一切独特特性，并为当代演奏者忠实复刻。

我们希望您喜欢这款新的踏板，拥有与我们设计和制造它时一样的喜悦。

- Marshall团队

DRIVE MASTER Middle Treble Volume

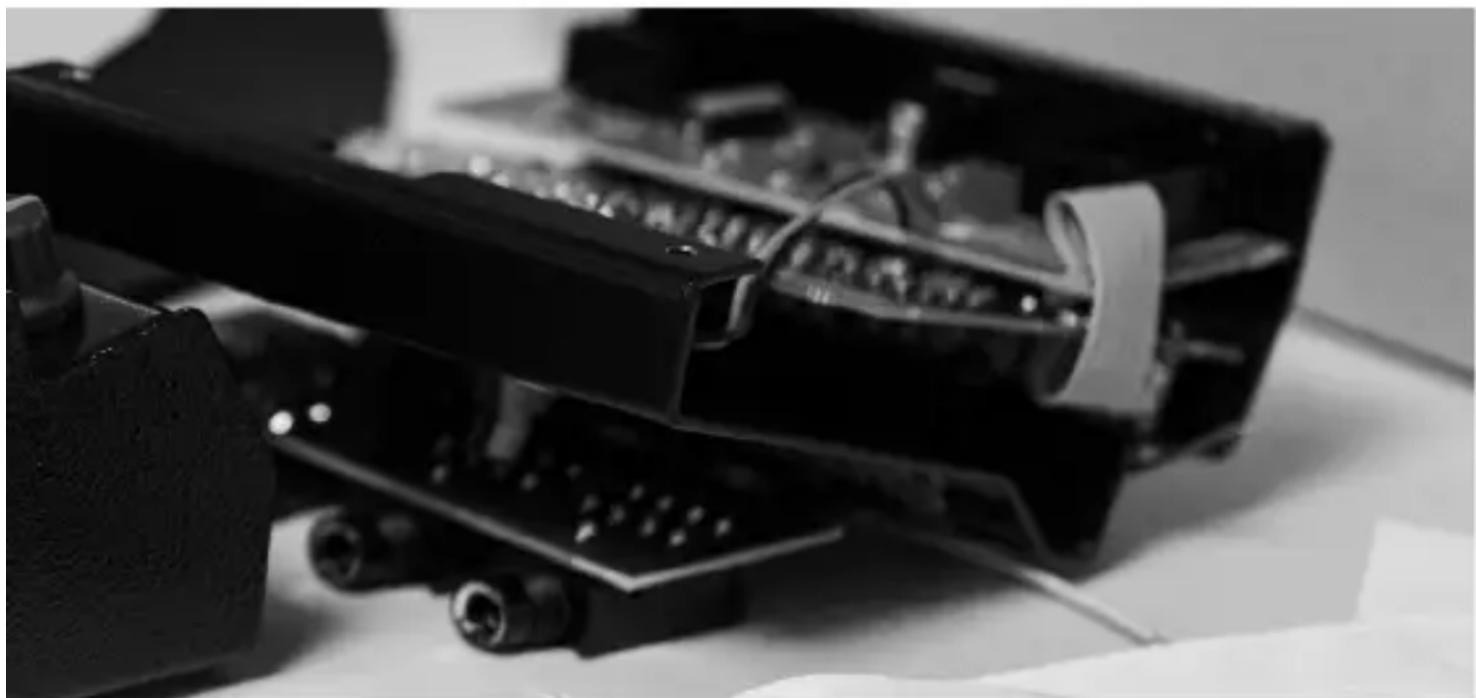

入门指南

本设备需要使用9V电池或9V直流电源适配器：

• 如需安装电池，请将踏板底部的电池仓盖卸下。插入电池，使其与终端相连，并装回电池仓盖。不使用时，请将电池从踏板上取下。
• 为踏板选择电源适配器时，请确保适配器与踏板和电源都兼容。Marshall经销商可以为您提供帮助。

警告: 不合适的电源适配器可能产生不必要的噪音或损坏踏板。

型号	PEDL-00103
描述	失真踏板
输入/输出	1路1/4”插孔输入、1路1/4”插孔输出
按钮	增益、低音、中音、高音和音量
功率	9VDC调节,中心负极,5.5mm×2.1mm或标准9V电池(PP3)
电流消耗(9VDC时)	5 mA
输入阻抗	1 MΩ
输出阻抗	50 kΩ
尺寸
宽	110 mm
长	147 mm
高	67 mm
重量(不含电池)	0.7 kg

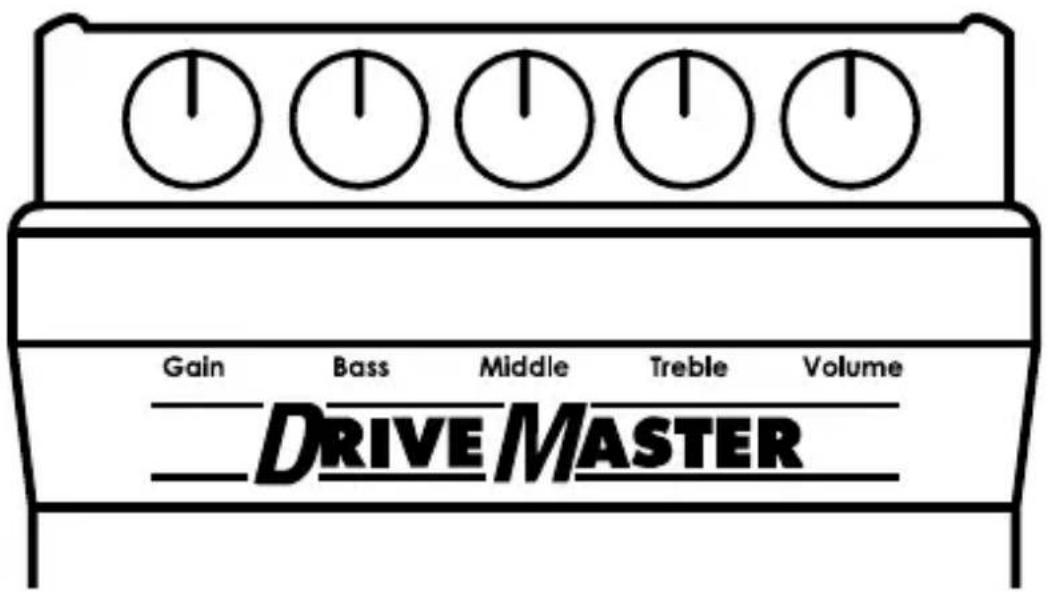

按钮

当脚踏开关上方的LED灯亮起时，踏板处于开启状态。再次踩下脚踏开关即可关闭踏板。

增益: 设置预失真电平。

低音: 使用本按钮调节低端加强。

中音: 使用本按钮提高或降低中频。

高音: 使用本按钮调节高端加强。

音量: 控制踏板的输出电平（失真之后）。

质保

若要查询质保信息并注册产品，请访问：
