ブランド	マーシャル
モデル	ドライブマスター
カテゴリー	ディストーション・ペダル
電源タイプ	9V DC 安定化電源 (負極性、5.5mm x 2.1mm) または 9V電池 (PP3)
消費電力	5mA (9V時)
入力インピーダンス	1MΩ
出力インピーダンス	50kΩ
入出力	6.35mm ジャック入力、6.35mm ジャック出力
コントロール	ゲイン、ロー、ミッド、トレブル、ボリューム
寸法 (幅 x 奥行 x 高さ)	110mm x 147mm x 67mm
重量 (電池除く)	0.7kg
筐体素材	頑丈な金属
ステータスLED	はい、ペダルの動作状態を示します
互換性	エレキギター、アンプ
お手入れ	乾いた柔らかい布で拭いてください
安全注意	互換性のあるACアダプターのみ使用 (9V DC、負極性)
保証	marshall.com/register-your-pedal をご参照ください
カスタマーサービス	正規マーシャル販売店にご連絡ください

よくある質問 - DriveMaster MARSHALL

ドライブマスター・ペダルはどのように電源を供給しますか？

標準の9V電池 (PP3) または負極性の9V DCアダプター (5.5mm x 2.1mm) を使用できます。消費電流は5mAです。

GraveとBassの設定の違いは何ですか？

どちらも低周波に作用します。このモデルでは 'Grave' と 'Bass' は冗長です。実際にはペダルには3バンドのイコライザー (ロー、ミッド、トレブル) に加え、ゲインとボリュームがあります。

ペダルに電池を入れるにはどうすればいいですか？

ペダル下部の電池蓋を取り外し、9V電池を挿入して端子に接続し、蓋を閉めます。長期間使用しない場合は電池を取り出してください。

ドライブマスターにはどのようなケーブルを使用すればよいですか？

入力 (ギター) と出力 (アンプ) には6.35mm (1/4インチ) ジャックケーブルを使用してください。良質なケーブルでノイズを防止できます。

LEDが点灯しません。どうすればいいですか？

電源 (電池またはアダプター) を確認してください。電池が新しいか、アダプターが接続されて動作していることを確認してください。問題が解決しない場合は、マーシャルのアフターサービスにご連絡ください。

クラシックなオーバードライブサウンドにするにはどう設定すればよいですか？

ゲインを12時の位置、イコライザー (ロー、ミッド、トレブル) を12時の位置に設定し、ボリュームをお好みに調整します。より歪みを強くするにはゲインを上げてください。

ベースでこのペダルを使用できますか？

はい、ドライブマスターは拡張された周波数応答によりベースでも動作しますが、低音の調整が必要になる場合があります。

製品の保証はどうなっていますか？

マーシャルは限定保証を提供しています。詳細と製品登録については、marshall.com/register-your-pedal をご覧ください。

ペダルのお手入れ方法は？

柔らかい乾いた布で表面を拭いてください。仕上げを傷める可能性のある化学薬品や研磨剤は使用しないでください。

ドライブマスターと他のペダルを複数使用できますか？

はい、ドライブマスターをエフェクトチェーンに配置できます。求める効果に応じて、他のペダルの前または後ろで問題なく動作します。

使用説明書 DriveMaster MARSHALL

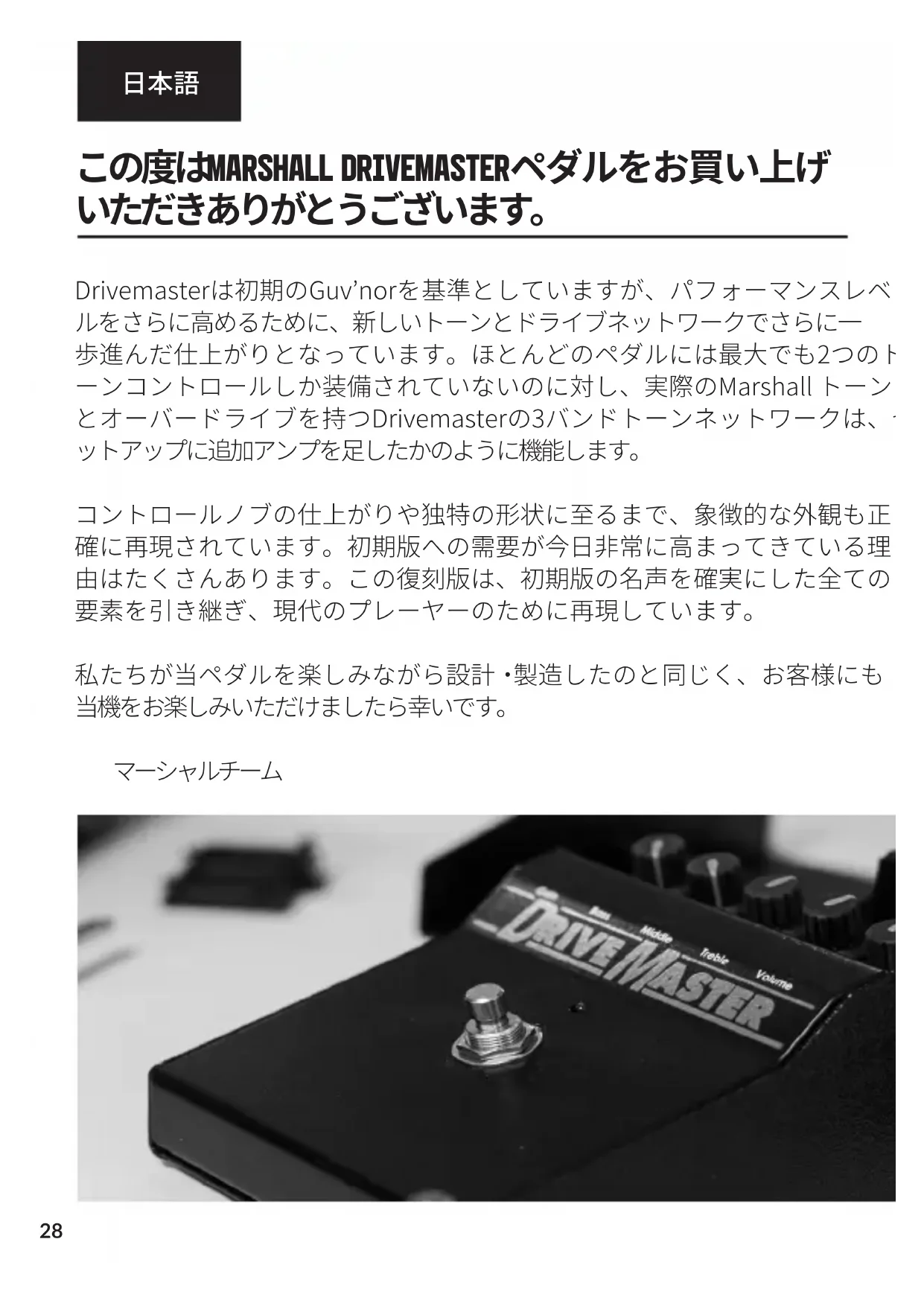

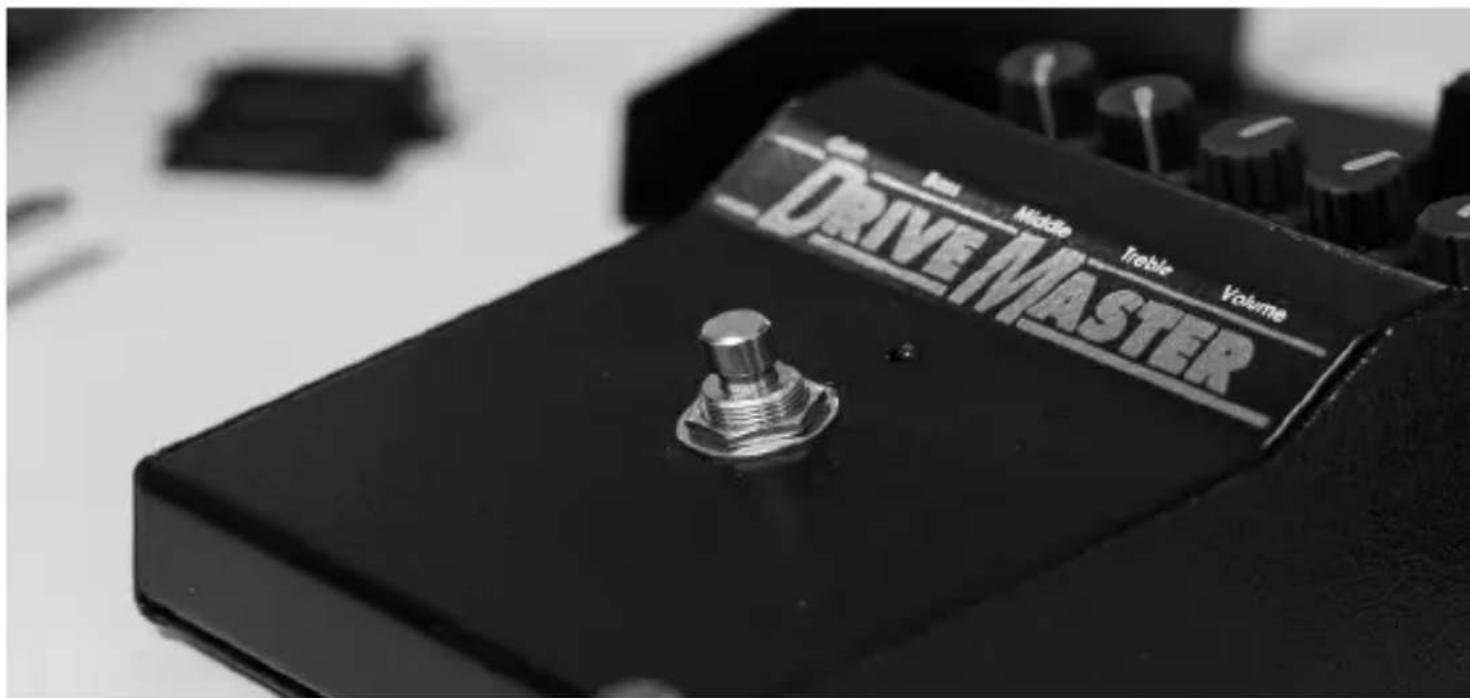

この度はMARSHALL DRIVEMASTERペダルをお買い上げいただきありがとうございます。

Drivemasterは初期のGuv'norを基準としていますが、パフォーマンスレベルをさらに高めるために、新しいトーンとドライブネットワークでさらに一歩進んだ仕上がりとなっています。ほとんどのペダルには最大でも2つのトーンコントロールしか装備されていないのに対し、実際のMarshall トーンとオーバードライブを持つDrivemasterの3バンドトーンネットワークは、ペットアップに追加アンプを足したかのように機能します。

コントロールノブの仕上がりや独特の形状に至るまで、象徴的な外観も正確に再現されています。初期版への需要が今日非常に高まってきている理由はたくさんあります。この復刻版は、初期版の名声を確実にした全ての要素を引き継ぎ、現代のプレーヤーのために再現しています。

私たちが当ペダルを楽しみながら設計・製造したのと同じく、お客様にも当機をお楽しみいただけましたら幸いです。

マーシャルチーム

DRIVE MASTER Middle Treble Volume

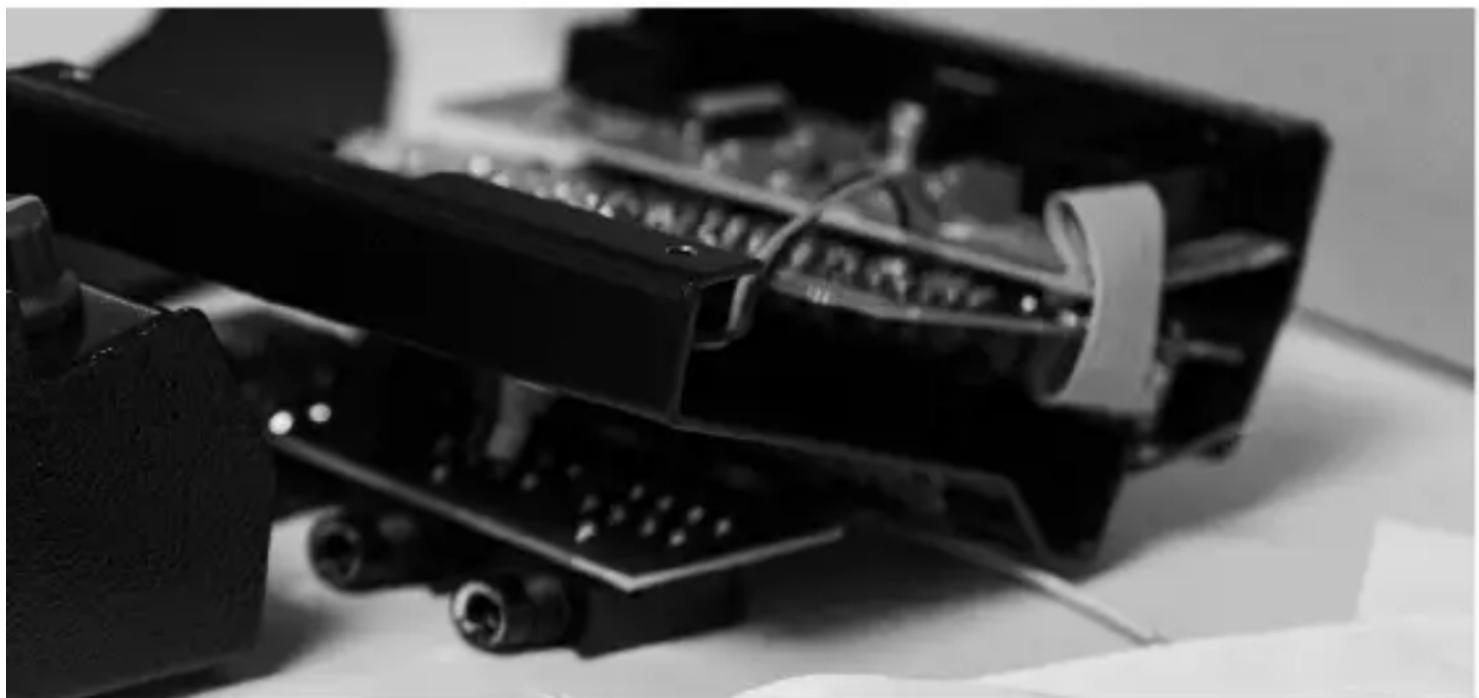

はじめに

本デバイスには、9Vバッテリーまたは9VDC電源アダプターのいずれからの電力が必要です。

• バッテリーを取り付けるには、ペダル下側にあるコンパートーを取り外します。バッテリーを挿入し、端子に接続して、コンパートメントカバーを元に戻します。使用しない時はバッテリーを取り外してください。
• ペダル用電源アダプターを選択する際は、ペダルと主電源の両方と互換性があることを確認してください。ご不明な点はマーシャルの販売代理店までお問い合わせください。

警告: 不適切な電源アダプターは、不要なノイズを出したり、ペダルを損傷したりする可能性があります。

モデル番号	PEDL-00103
製品説明	ディスト ー ション・ペ ダ ル
入力/出力	1×1/4”入力用ジャック、1×1/4”出力用ジャック
コントロ ー ル	ゲイン、バス、コンター、トレブルそーム
電源	9VDC調整済み、センターネガティブ、5.5 m×2.1 mmまたは標準9V電池(PP3)
電流引き込み(9VDCの場合)	5 mA
入力インピーダンス	1 MΩ
出力インピーダンス	50 kΩ
製品寸法
幅	110 mm
長さ	147 mm
高さ	67 mm
重量(バッテリー無し)	0.7 kg

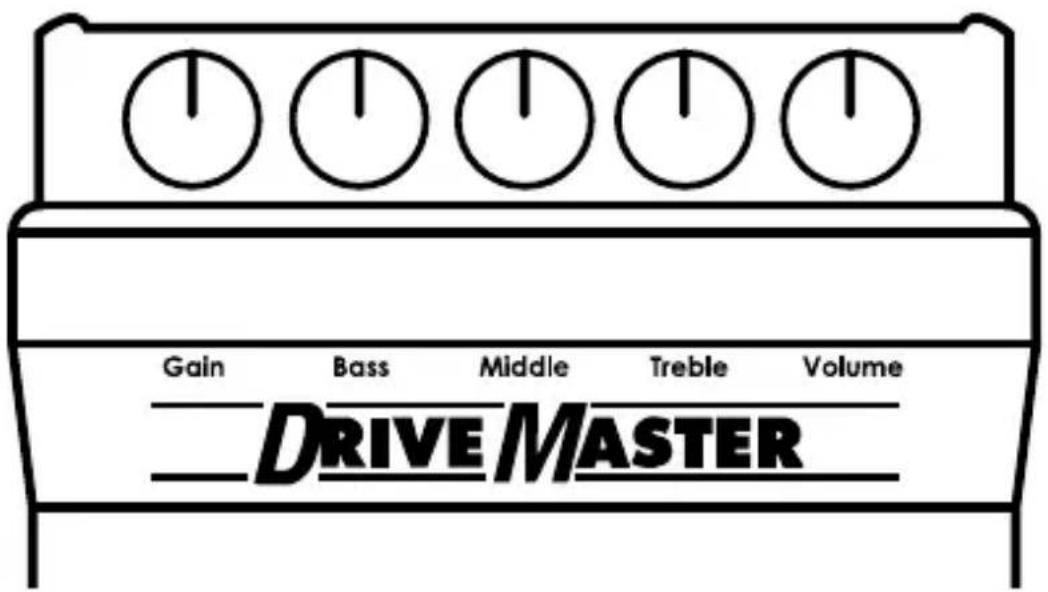

コントロール

フットスイッチ上のLEDが点灯しているとき、ペダルは動作中です。フッイッチをもう一度押すと、ペダルが動作しない状態になります。

ゲイン: プリディストー ションレ ベルを設定。

バス: 低音の効きを調節。

ミドル:このコントロールを使用して、中域周波数をブーストまたはスクプ。

トレブル: コントロールを使用し高音の効きを調節。

ボリューム: ペダルの出カレベルをコントロール (

保証

保証情報および製品登録については、

marshall.com/register-your-pedalにアクセスしてください。
