BaseStation One - 音频放大器 TANNOY - 免费用户手册

产品类型	3路音频放大器，内置低音炮
品牌	Tannoy
型号	BaseStation One
尺寸（高 x 宽 x 深）	115 x 640 x 355 mm
重量	8,8 kg
支持的最大电视重量	45 kg
电视脚架最大尺寸	640 x 335 mm
频率响应	46 Hz - 24 kHz (-6 dB)
放大	D类带DSP
接口	立体声RCA输入，数字光纤输入，蓝牙；外部低音炮RCA输出
主要功能	蓝牙带aptX，NFC，3D环绕，遥控学习，自动待机
附赠配件	遥控器，3.5mm迷你插头转RCA线，数字光纤线，电源线
电源	市电（附赠电源线）
待机功耗	极低（建议长时间待机）
维护与清洁	使用干燥无绒布；请勿使用化学品
安全	避免潮湿，请勿拆开，环境温度最高35°C
保修	被动组件5年，主动组件和电子元件2年
表面处理	黑色拉丝乙烯基材质，配黑色网罩

常见问题 - BaseStation One TANNOY

如何将BaseStation One连接到电视？

使用附赠的数字光纤线，一端连接电视的光纤输出，另一端连接BaseStation One的光纤输入。您也可以使用电视耳机输出配合附赠的迷你插头线，或线路输出配合RCA-RCA线（未附赠）。

为什么没有声音？

检查信号线是否连接，设备是否处于待机模式（红灯），以及是否选择了正确的音源。如果一切正常，请关闭并重新开机。

如何通过蓝牙配对智能手机？

在BaseStation One上选择蓝牙输入，在智能手机上开启蓝牙，然后在设备列表中选择'BaseStation One'。

如何编程遥控器使其兼容电视？

同时按住前面板上的Source和Mute键，直到指示灯橙色闪烁。然后按下BaseStation One遥控器上要学习的功能键（如静音），再按四次电视遥控器上对应的键。

状态指示灯的含义是什么？

红色：待机。绿色：光纤输入。橙色：线路输入。蓝色：蓝牙输入。慢闪：静音。快闪蓝：蓝牙配对模式。

我可以使用外部低音炮吗？

可以，BaseStation One设有RCA线路输出用于连接外部低音炮（RCA-RCA线未附赠）。

支持的电视最大重量是多少？

电视重量不得超过45公斤，脚架尺寸不得超过640 x 335毫米。

如何开启3D环绕模式？

按下遥控器上的3D键。指示灯短暂闪烁绿色。再次按下可关闭（红色闪烁）。

如果设备无法开机怎么办？

检查电源线是否插好，市电插座是否通电。确保背面的电源开关处于'开'位置。

如何清洁BaseStation One？

使用干燥无绒布。切勿使用化学或研磨性清洁剂。

用户手册 BaseStation One TANNOY

1. 仔细阅读本说明。
2. 保管好本说明。
3. 注意所有的警告事项。
4. 按照所有说明进行操作。
5. 切勿在靠近水的地方使用此设备。
6. 只能用干布进行清洁擦拭。
7. 切勿堵塞任何通风口。严格按照生产商的说明来安装。
8. 切勿在靠近热源的地方安装，比如散热器、热风口、火炉或其它产生热量的设备（包括功率放大器）。
9. 切勿破坏极化插头或接地型插头的安全作用。极化插头有两个引脚，其中一个稍宽。接地型插头有两个引脚和另一个接地端。极化插头的较宽引脚或接地型插头的接地端可为您提供安全保护。如果提供的插头不适合您的电源插座，请向电气技师咨询以更换过时的插座。
10. 防止电源线被踩到或受到挤压，特别是在插头、电源插座以及与设备的连接点等处。
11. 仅使用生产商指定的附件/配件。
12. 仅使用生产商指定或随设备一起出售的手推车、支架、三角架、托架或工作台。如果使用手推车，在移动装有设备的手推车时必须多加小心以防止翻倒造成人员受伤。

带箭头的闪电三角形符号是警告用户设备内部存在未绝缘的危险电压，可能会足够导致触电的危险。

感叹号三角形符号是提醒用户设备附带的手册中具有重要的操作和维护说明。

1. 在雷雨期间或长时间不使用设备时，请拔出设备电源插头。
2. 仅向合格的维修人员寻求各项服务。无论设备受到何种形式的损坏都应进行维修，例如电源线或插头受损、设备溅水或有物体掉入设备中、设备淋雨或受潮、设备工作不正常或不慎摔落到地上。
3. 此设备使用的最大环境温度为35摄氏度。
4. 为了减小触电的危险，切勿擅自拆开此设备。基于安全考虑，只能由合格的服务人员拆开设备。
5. 警告：为了减少发生火灾或触电的风险，请勿将此设备暴露在雨中或潮湿环境中。不要将设备放置在容易遭受液体滴溅或者喷洒的地方，不要将盛有液体的物品（例如花瓶）放在此设备上。
6. 交流电源插头作为断开连接装置使用，并应保持在随时可用状态。
7. 此设备需放在一个敞开的工作台上使用。
8. 切勿将明火源，比如点燃的蜡烛，放在此设备上。

ATTENTION!

RISQUE DE CHOC ÉLECTRIQUE!

NE PAS OUVRIR!

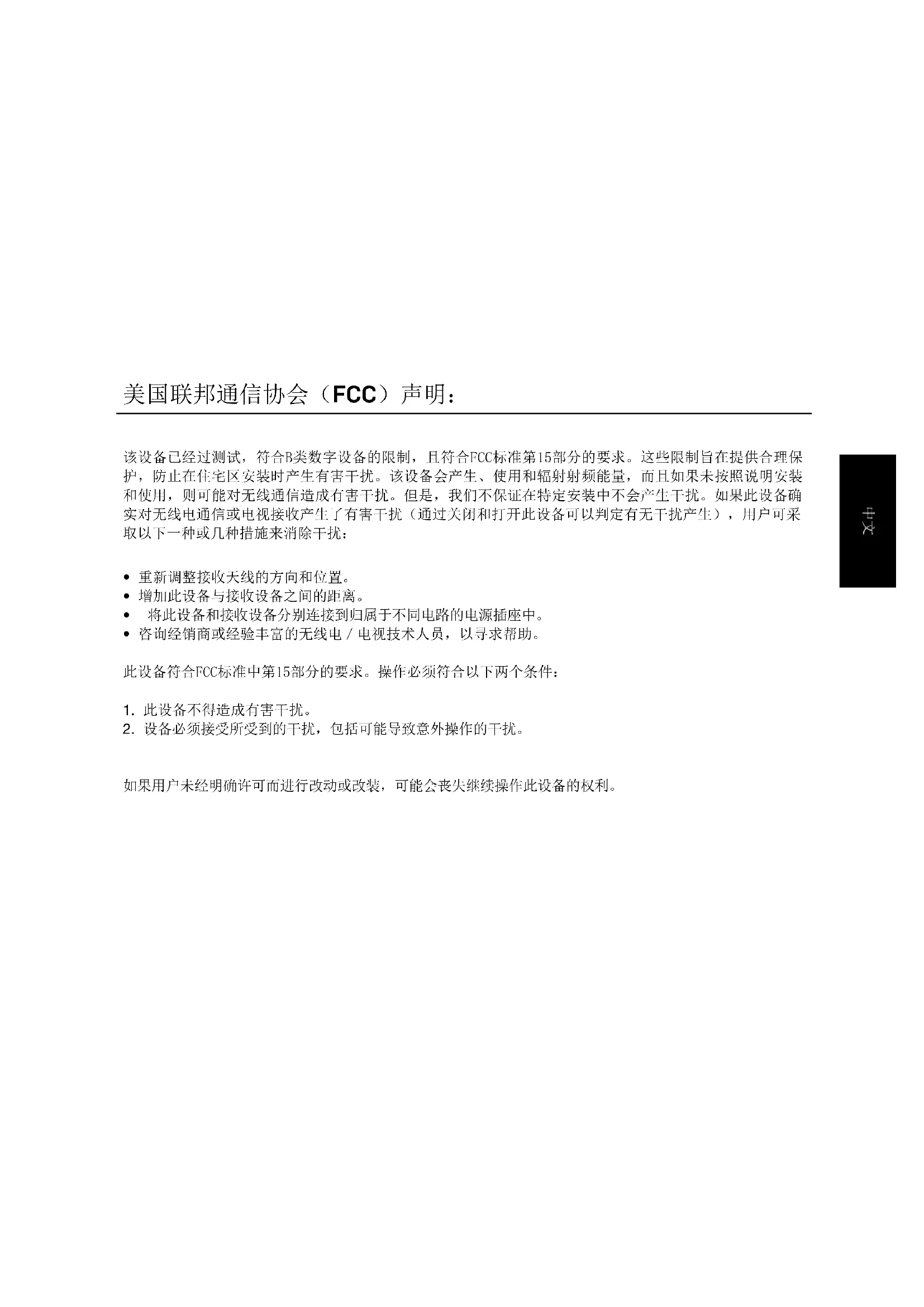

美国联邦通信协会（FCC）声明：

该设备已经过测试，符合B类数字设备的限制，且符合FCC标准第15部分的要求。这些限制旨在提供合理保护，防止在住宅区安装时产生有害干扰。该设备会产生、使用和辐射射频能量，而且如果未按照说明安装和使用，则可能对无线通信造成有害干扰。但是，我们不保证在特定安装中不会产生干扰。如果此设备确实对无线电通信或电视接收产生了有害干扰（通过关闭和打开此设备可以判定有无干扰产生），用户可采取以下一种或几种措施来消除干扰：

• 重新调整接收天线的方向和位置。
• 增加此设备与接收设备之间的距离。
• 将此设备和接收设备分别连接到归属于不同电路的电源插座中。
• 咨询经销商或经验丰富的无线电 / 电视技术人员，以寻求帮助。

此设备符合FCC标准中第15部分的要求。操作必须符合以下两个条件：

1. 此设备不得造成有害干扰。
2. 设备必须接受所受到的干扰，包括可能导致意外操作的干扰。

如果用户未经明确许可而进行改动或改装，可能会丧失继续操作此设备的权利。

包装清单

注注注 过超能不量重机视电：：：意意意45公斤（100磅）。请确保电视机放置在BaseStation One上面正中的位置，并且电视底座没有任何部分位于设备的边缘之外。

与电视连接的方式:

电视数字光纤输出（随机提供光纤线）

与电视连接的方式:

电视耳机输出（随机提供转换线）

控制

遥控设置

设置你的BaseStation One来使用另外一个遥控器

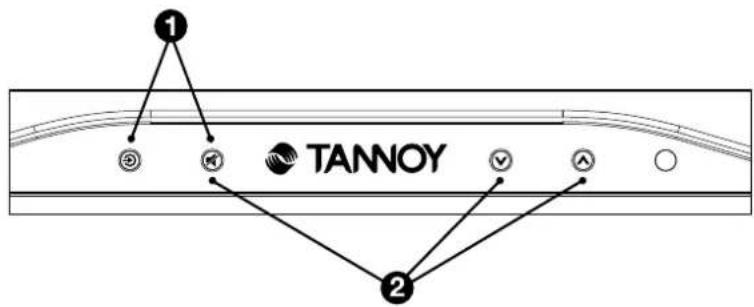

① 同时按下前面板上的信号源和静音按键不放 = 状态指示灯会闪烁橙色光。
② 按下你想遥控的模式按键，比如静音、音量增加或音量减小 - 状态指示灯会停止闪烁并长亮橙色光。

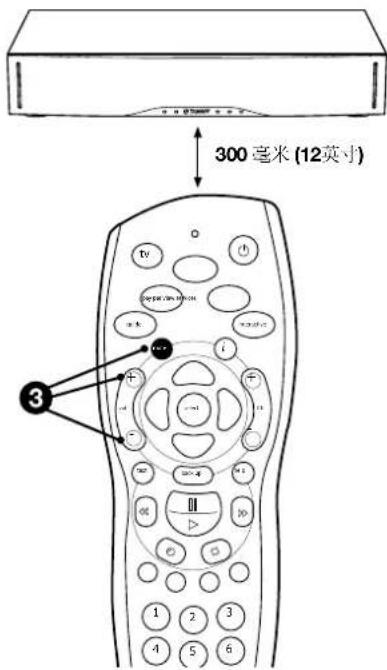

③ 现在连续按4下遥控器上对应的按键。

针对所有你想要的遥控功能，请重复操作步骤1-3。

状态指示灯

红色处于待机模式

绿色光纤信号源

橙色 线路输入信号源

蓝色 蓝牙信号源

慢速闪烁

设备处于静音模式， 闪烁的颜色取决于选择的信号源。

蓝色（快速闪烁）

蓝牙配对模式

状态指示灯在几秒钟之后会熄灭以减小对用户注意力的分散。

但。式模机待于处期长

按下遥控器上的3D按键会激活3D功能。当这个功能被初次激活时，状态指示灯会短暂地闪烁绿色光。再次按下按键会关闭3D功能，状态指示灯将短暂地闪烁红色光。

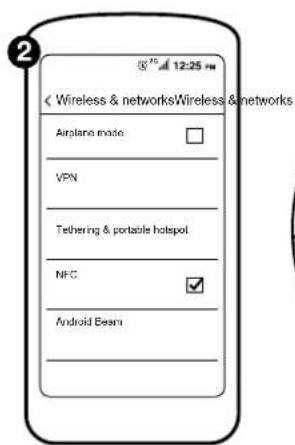

1 在你的移动设备上进入无线和网络设定菜单。

③ 将你的移动设备 BaseStation One 上的 NFC 标记，耐心等待直到你的移动设备接受了新的连接。

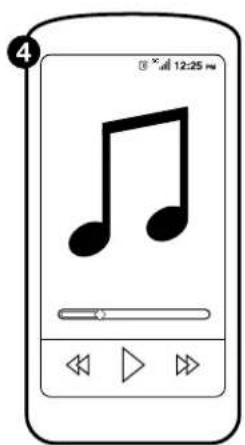

④ 赏动你的音乐应用程序。

注意

。问不有会能可骤步作操个这，备设动移的你于决取：：：意注

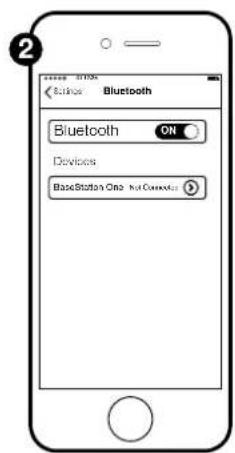

利用蓝牙进行连接

操作步骤（需要一台支持蓝牙音频回放的设备）

① 用遥控器选择蓝牙输入。

3 从设备列表中选择BaseStation One。

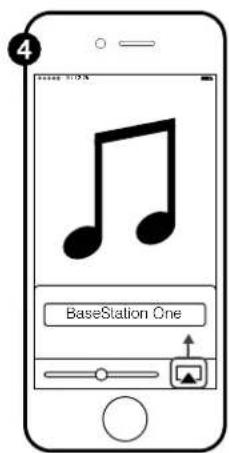

4 启动你的音乐应用程序。

注意：取决于你的移动设备，这个操作步骤可能会有不同。并且每次只能配对一台蓝牙设备。

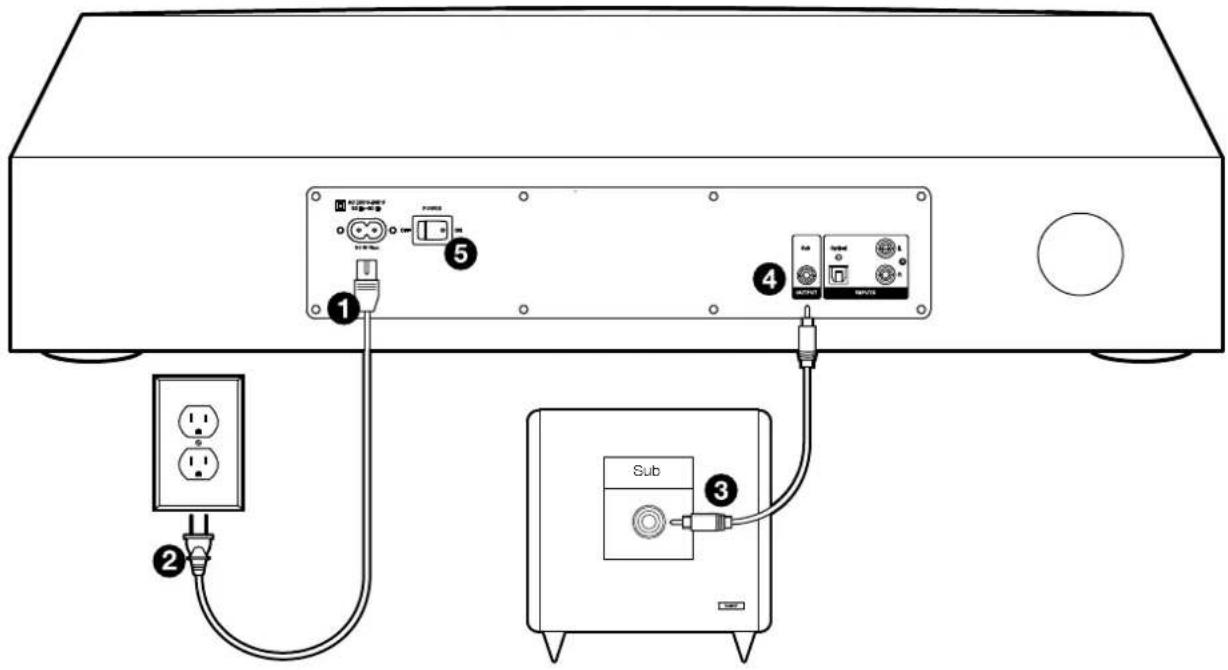

使用一台外部的超低频音箱

超低频线路输出（未提供同轴到同轴的连接线）

要想通过你的BaseStation One来体验电视声音带来的极致听觉享受，那就关掉电视内置的扬声器。电视会通过屏幕显示一个音频菜单选项来打开或关闭电视的扬声器。

利用电视的设定菜单

1. 在电视的遥控器上找到并按下菜单键，让电视屏幕上显示音频和视频的设定选项。有些电视遥控器可能会有一个音频设定按键或设定按键。

2. 找到音频设定菜单里电视扬声器的开/关选项，将此项设定调成关闭 (OFF)。

注意：

。小最到调量音的视

保养

• 只能用干的无绒布对设备进行清洁擦拭。
• 不要使用任何清洁剂/化学制剂。
• 让你的BaseStation One远离热源和潮湿环境。

故障排除

BaseStation One不能开机

• 检查是否插上了电源插头，市电插座的开关是否已经打开。
• 检查设备后面的电源开关是否处于“ON”（开）的位置。

没有信号输出

• 检查信号线是否都接到了电视和 BaseStation One上面。
• 设备是否处于待机模式（指示灯是否是红色）？如果是的话，选择必要的信号源让设备退出待机模式。
• 是否选择了正确的信号源？
• 如果所有的一切看起来都是正确无误的，那就关机，等几秒钟之后再重新开机。

不能设置设备来使用自己的遥控器

• 请确保您已经仔细阅读并理解了遥控设置部分。
• 如果您使用的是一个通用遥控器，那就试一下随电视提供的遥控器。
• 不是所有的遥控器都能与BaseStation One一起工作。

不能建立蓝牙连接

• 请确保设备经过配对操作。
• 将你的移动设备靠近你的BaseStation One。
• 如果状态指示灯闪烁红色光，请重新开始操作步骤。

保修

此设备不需要特别的维护。

请到 www.tannoy.com 网站在线注册你的新扬声器。

为了给用户提供一流的服务，我们的所有产品都经过精心的制造和检测。

白设备在Tannoy授权经销商处购买之日算起，所有的被动式元件提供5年保修，所有的主动式电子元件提供2年保修。以下情况不在保修之列：错误操作、过载以及对被动式或主动式电子元件造成的意外损坏。

在保修期内，只要证实不是由于意外、错误操作、疏忽、未经授权的改装或合理损耗造成的设备故障，我们将负责修理任何这样的制造缺陷，或者由我方选择更换有问题的元件，并且不收取人工、零件或运输费用。

如果你怀疑你的Tannoy产品有问题，请首先咨询你的Tannoy经销商。如果你需要进一步的帮助请直接与你本地的Tannoy代理商联系。如果当地没有代理商请按以下方式联系Tannoy的客服：

在未经事先许可之前请不要给Tannoy寄送任何产品。

我们的策略是通过不断的研发持续改进我们的产品。

针对重要的应用场合请向您的供应商确认当前的产品规格。

技术规格

系统配置	3分频,具备大功率D类放大和DSP
高频单元	19毫米(0.75英寸)铝质球顶x2
中频单元	75毫米(3英寸)聚丙烯锥盆x2
超低频单元	75毫米(3英寸),115毫米(4.5英寸)聚丙烯锥盆x2
频率响应	46赫兹-24千赫(-6dB)
接口	立体声同轴,光纤和蓝牙输入,用于外部超低频音箱的同轴输出
尺寸(高x宽x深)	115x640x355毫米(4.53x24.80x13.98英寸)
最大电视底座尺寸	640x335毫米(24.80x13.98英寸)
最大电视重量	45公斤(100磅)
特性	带增强型aptX音质的蓝牙功能支持NFC连接3D环绕声遥控设置功能(针对已有的遥控器)有多种颜色的LED状态指示灯
包含的附件	遥控器3.5毫米耳机插头到立体声同轴插头转换线数字光纤线适合于各个地区的的电源线插头
外观	黑色乙烯基涂层,带黑色布质网罩
重量	8.8公斤(19.4磅)
