用户手册 HDS990 ALPINE

在使用本机及 系统部件之前 ，请仔细阅读 本手册。 本手册中含有 如何安全有效 使用本产品的 说明。如 未遵照本手册 中的说明而导 致故障问题 ，阿尔派公

本手册运用各 种图示向您说 明如何安全使 用本产 品，并提醒您 注意连接和操 作不当可能造 成的危 险。下文将说明这 些图示的含义 。完全理解这些图 示的含义，对正确运 用本手册和本 系统而言非常 重

请勿使用会 使您驾驶时 分心的任何功 能 任何 影 响 您 注 意 力 的功 能 应 仅 在 汽 车 完全 停 下 后 使 用。如要使用这些 功能，请先 把车辆停放在 安全地带。 否则可能会导 致意外事故 。

否则可能会导 致意外事故、 火灾或触电。 驾驶中必须 将音量保持 在还能听到车 外噪声的水 平 听不清紧急车 辆警报声和道 路警告信号（火车交叉口 等）是非常危 险的，并可能 会导致事故发 生。另外， 音量过大还可 能会导致听力 损伤。 本产品只适 用于 12 伏负极 接地的汽车 否则可能会引 起火灾等事故 。 螺栓或螺丝 等小物体应 放在儿童不易 触及的地方 吞下小物体可 能导致严重伤 害。一旦误吞，请立 即就

更换保险丝 时，须选用 正确安培值的 保险丝 否则可能引起 火灾或电击。 请勿阻塞通 风孔或散热 板 否则可能导致 内部积热并且 可能引起火灾 。 本产品仅可 用于 12V 移动应 用 如用于非设计 应用，可能导致 火灾、电击或其 它伤害。

如果没有正确 连接，则会导 致失火或产品 损坏。 在接线之前 ，从电池负 极端子断开电 缆 否则会由于电 气短路导致电 击或受伤。 请勿让电缆 缠绕在周围 物体上 按照手册要求 排布电线电缆 ，以防驾驶时 成为阻碍。 妨碍或悬挂在 方向盘、变速杆 、制动踏板等地方的 电 缆或电线会极 其危险。

切勿剪开电缆 绝缘，为其他设 备供电。否则会超 出电 线的电流承载 能力，导致失 火或电击。 在钻孔时请 勿损坏管道 或接线 在底盘钻孔以 便安装时，注意 不要接触、损坏或阻 碍 管道、燃油线路、油箱或电线。如果不注意，会导致

请勿 使 用 制 动 器 或 转向 系 统 中 的 螺 栓 或螺 母 进 行 接

切勿 将 制 动 器 或 转 向系 统 （ 或 任 何 其 他安 全 相 关 系 统）或油箱使 用的螺栓或螺 母用于安装或 接地连接。

开车时操作本 系统是非常危 险的。用户 应当先 停车，再对软 件进行操作。 路况和法规优 先于地图上显 示的信息：驾 驶 时，应遵守实 际交通限制和 情况。 本软件专门为 本机设计，不 能/不得与其他硬

本符号表示重 要说明。如未注意 这些说明，会导 致严重受伤甚 至死亡。2 CN 使用此类零件 会使汽车控制 器失效，导致 失火等。 请勿 安 装 在 方 向 盘 或变 速 杆 等 可 能 妨 碍汽 车 操 作 的

否则会妨碍前 方视线或阻碍 活动部件等 ，造成严重事

出现问题时 ，请立即停 止使用 否则可能会导 致人身伤害或 本产品损坏 。请将本产品 送回授权的 Alpine 经销商或附近 的 Alpine 服务中

请专业人员 进行配线和 安装 本产品的配线 和安装需要专 业技术和经验 。为了安全 起见，请联系 您所购买产品 的经销商进行 安装。 使用指定配 件并进行牢 固安装 确保仅使用指 定配件。使用 非指定零件会 导致本设备 内部损坏，或者无法牢固 安装到位。这会造成零件松 脱而导致危险 或产品故障。 排布电线应 避免卷曲或 者被金属锐边 挤压 电线电缆的排 布应远离活动 部件（例如座椅轨道）或 者锐边或尖角 。这样可以避免电线卷曲 和损坏。如果 布线通过金属 孔，应使用橡胶垫圈，以防电线绝缘层

请勿安装在 高湿度或多 尘的位置 避免将设备安 装在高湿度或 多尘的位置 。湿气或灰尘 侵入设备，会 导致产品故障 。

请使用干的软 布定期清洁本 产品。若污物 较难清除， 请仅用水将软 布浸湿。其它 任何溶剂都可 能溶解。

开启本机之前 ，请确保汽车 中温度在+60 ℃和-20℃

如果您遇到问 题，请勿自行修理。请将本产品送回到 Alpine 授权经销 商或附近的 Alpine 服务 中心修理。

保护 USB 连接器 本机 提 供 前 后 三个 USB 端口 ， 支 持 USB 存 储 器 的连 接 使 用 。当 前后 端 口 同 时连 接 充 电设 备 时， 无法保证本机 正常运行。 只有 USB 存储 器 能 够 连 接至 本机 的 USB 端 子 。 使用其它 USB 产品无法 保证正常使用 。 如果 使 用 USB 连 接 器 ， 请务 必 使 用 USB 延 长 电

视所连接的 USB 存储器设 备而定，本机可能无法 运作或是无法 执行部分功能 。 本机支持的文 件系统为 FAT16/32，NTFS，exFAT。 请 确 保 连 接 的 USB 存 储 器 内 歌 曲 数 （ 前 后 USB 内最大 可播放总 歌曲 数）不超 过 10000 曲， 否则

本机可播放的 音频文件格式 为 MP3/WMA/AAC/M

4A/WAV/FLAC/APE/DSD。

可以显示表演 者姓名/歌曲名称 /歌曲专辑 等。某些 特殊字符可能 无法正确显示 。 有关使用 US B 存储器

本符号表示重 要说明。如未注意这些 说明，会导 致受伤或重大 财产损失。

对于遗失数据 等，即使是在 使用本产品时 发生， Alpine 概不负责 。3 CN 请勿让 USB 存储器受到剧 烈震动。 请勿弯曲、跌 落、拆卸、修 改或浸入水中 。 避免在以下场 合使用或存放 。 受直射阳光或 高温曝晒的汽 车内。 可能会有高湿 度或腐蚀性物 体的地方。 将 USB 存 储 器 安 装 在 不 会 妨 碍 驾 驶 员 操 作 的 位

USB 存储 器可 能无法 在高 温或 低温的 地 方正确 运

只能使用经认 可的 USB 存储器。请注意，即使是 经认可的 USB 存储 器，仍有可能因类 型或状态不

无法保证 USB 存储 器的功能。请根据协议条款使 用 USB 存储器。 视 USB 存储器类型 、存储器状态或 编码软件的设 定而定，本机 可能无法正确 播放或显示。 无法播放经防 拷保护（版权 保护）的文件 。 USB 存储 器可 能需要 一些 时间 才能开 始 播放。 如 果 USB 存储器内有除音频 以外的特殊文 件，则播 放或搜索文件 之前可能需要 更长的时间。 本机 可 以 播 放“ mp3” 、 “ wma ” 、“ acc” 、 “m4a”、“wav”、“flac”、“ape”、“dsd” （“dff”和“ dsf”）扩展名 的文件。 请勿 在 非 音 频数 据上 加 上 以 上扩 展 名 。这 种 非音 频数 据 无 法 辨识 。播 放 结 果 可能 会 包 含能 损 坏扬 声器和/或放大器 的噪音。 建议在个人电 脑上备份重要 的数据。

在 播 放 过 程 中 切 勿 移 除 USB 设 备 。 将 SO URCE

变更 为 除 USB 以 外 的 其 它 项， 然 后 移 除 USB 设 备，以防止损 坏其存储器。

的文字标记和 徽标是 Bluetooth SIG, Inc.所持 有的注册商标 ，阿尔派电子对该当 文字标记和徽 标的 使用均已获得 许可，其他商 标及其商号归 属于其各自所 有者。 带 有 High-Resolution 标 志 的 产 品 符 合 日 本 音 响 协 会 定 义 的 基 准 。 阿 尔 派 电 子 已 获 得 日 本 音 响 协 会 的 High-Resolution 标志的使用授 权。 *电子产品的废弃应采取适当的回收渠道，以减少电子垃圾污染4

USB 延长线（ 1.5 米） 控制器延长线 （2.5 米）

用于连接 U 盘，移动硬盘或 USB HUB。

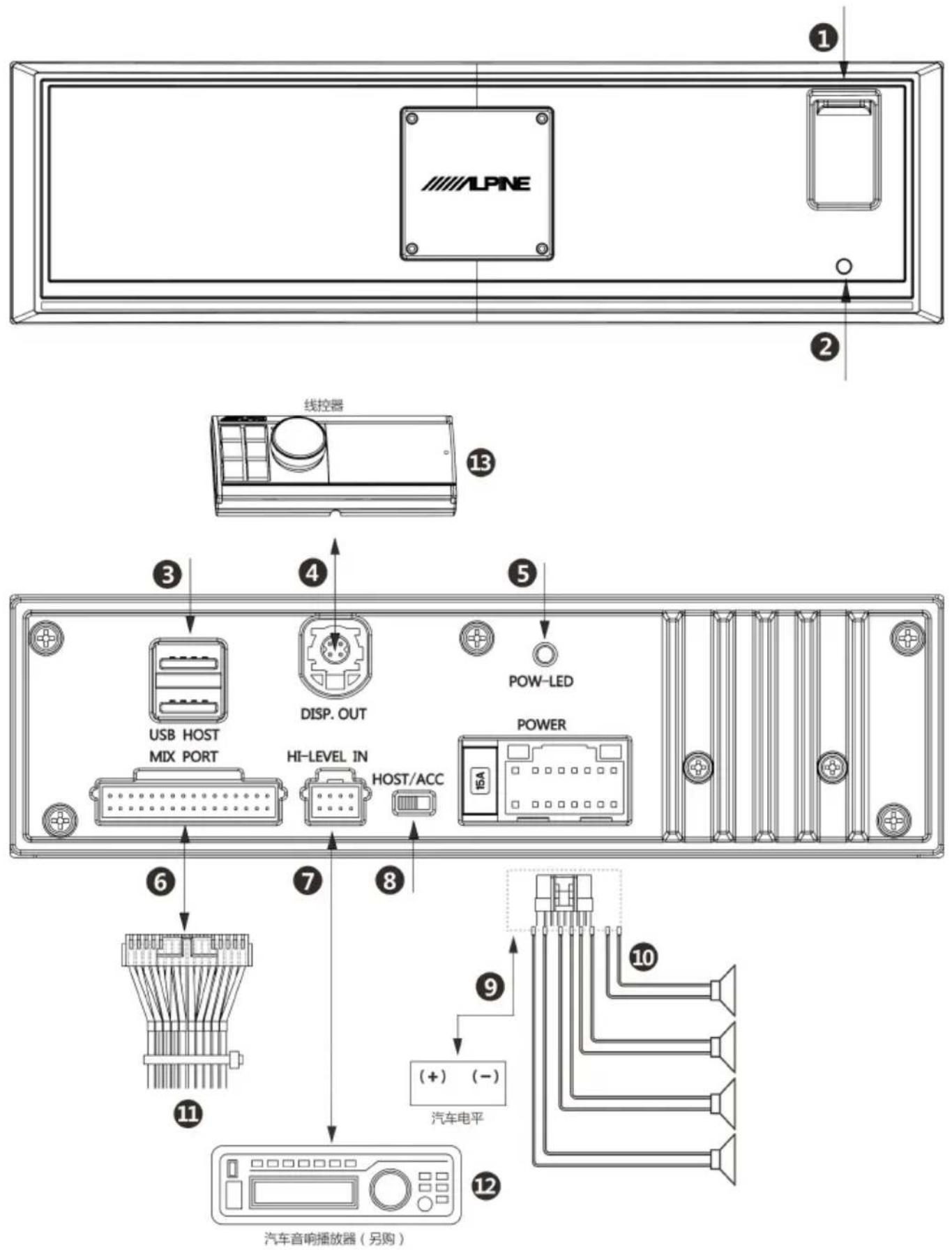

② Re set 开关 按住 3 秒后重启 主机。 ③ 后 双 U SB 接口 通过附带的 USB 延长 线连接 U 盘或 移动硬盘。

可通过连 接控制器 ，进行播 放控制 、音量调 节和

包括 1 组 3.5mm 插座音频输入接口 、3 组 RCA 音频输出 接口、光 纤输出接 口、同 轴输出接 口、 方控 接 口 和 Alpine 系统 匹 配 接口 （DSP 产 品 连 接用）和 USB2.0 接口。

拨至“ACC”端时，由 A CC 启动机器；拨至“HOST”

端时，由高电 平输入信号 FL-/FL+启动机器 。

⑫ 汽 车音响播放器 （另购） 连接汽车音响 播放器。

为了防止外部 噪音进入音频 系统。 本机的安装位 置以及导线的 排布应距离汽车线 束至少 10cm。 尽量使电瓶电 源线远离其它 导线。 将接地线牢固 连接至汽车底 盘的裸金属触点（ 如有必要，除 去任何油漆、 脏物或油脂） 。 如果您要附加 一个选购的噪 音抑制器，连接时请尽量 使其远离本机 。您的 Alpine 经销商处备有各种 类 型的噪音抑制 器，有关详情 请与其联络。 您的 Alpine 经销 商精通防止噪 音的方法，详 情请咨询您的经销 商。7

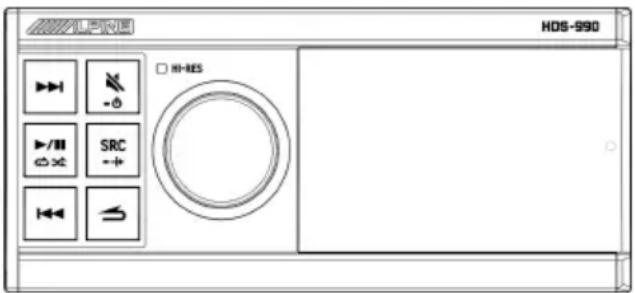

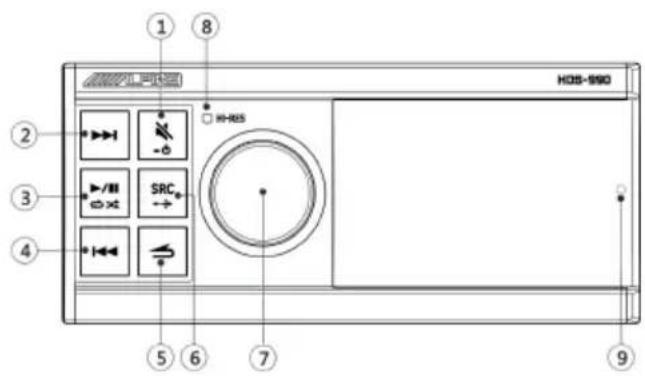

短按静音；长 按 2 秒以上关机。 *可以按任意键 开机。

USB：短按选择下 一曲；长按 2 秒以 上快进。 蓝牙音乐：选 择下一曲。

短按切换暂停 /播放；长按 2 秒以上切 换随机播放

USB：短按选择上 一曲；长按 2 秒以 上快退。 蓝牙音乐：选 择上一曲。

短按选择主音 源：USB、蓝牙音乐、高电平、AUX 或 USB Audio（默认 为 USB）；长按 2 秒以上开

主界面：左右旋转 调节音量；短按 进入歌曲列表 ； 长按 2 秒以上进 入设置界面。 设置界面或歌 曲列表：短按 确定选择。 ⑧ H i-Res 显示灯 仅当前播放 Hi-Res 格式 歌曲时亮灯 ，其他格式时

按控制器上任 一按钮开启本 机。 按住至少 2 秒可 关闭本机。 第一次开启电 源时，音量从 12 级开始。

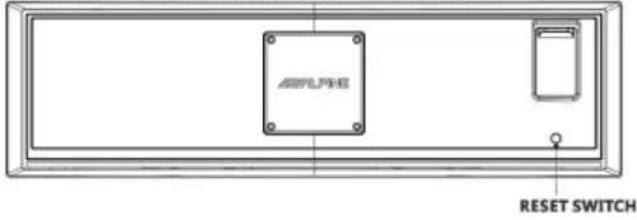

长按住 3 秒 RESET 开关 ，重启主机。 1 关闭本机电源 。 2 用圆珠笔或类 似尖头物体按 RESET 。

USB 主模式音源页面 ① 显示 辅助音源状态 。 ALPINE Direct：取消辅助音源。 蓝牙音乐：辅 助音源为蓝牙 音乐。 高电平：辅助 音源为高电平 。 AUX：辅助音源为 AUX。 USB Audio：辅助音 源为 USB A udio。

USB、蓝牙音乐、高电 平、AUX、USB A udio。

⑤ Hi-Res 图标。 表示当前播放 Hi-Res 格式歌曲。 ⑥ 显示 当前的音乐格 式。8

仅当前歌曲循 环播放。 仅循环播放一 个文件夹中的 文件。

⑧ 显示 歌总时长、播放进度和当 前曲目编号 /歌曲总

⑨ 显示 歌曲信息：歌 名，歌手，歌 词等。

1 按 默认选择 USB 模式。 2 按 或 选择想要 的曲目（文件 ）。 长按 或 进行 快退或快 进。 3 按 可切换暂停或 播放。 4 转动 旋 钮 可调 节音 量， 顺 时 针增 大音 量， 逆 时针

按旋钮 进入曲 目搜索 界面， 可选中 USB1, USB2, USB3 等 选择 歌 曲进 行 播 放 ， 或 转 动 旋钮 进 入 搜 索列表搜索想 要播放的歌曲 。 5 按 可返回上一层 。

视 USB 内存储的 文件而定，可能需要一定时间 才

播放时屏幕上 会显示播放文 件的格式 。

当播 放 高 解析 音 频 （Hi-R es） 文 件 时屏 幕 上 会 显 示 HR 图标 。

任何受 DRM （数字 权利管理） 防拷保护的文 件无

播放 VBR （可 变比 特率 ） 录 制的文 档 时， 播 放时 间可能无法正 确显示。

如 果 有 标 记 信 息 ， 将 显 示 歌曲 名 称 / 表 演 者 姓 名 /

USB 存 储器 可 容纳 很 多歌 曲 。通 过搜 索 的方 式 快 速

1 按旋 钮 进 入歌 曲列 表界 面 ， 选择 “搜 索” 启动 搜

2 转动 旋 钮 选择 分类 列表 “ 艺术 家 ”、 “专 辑 ”、 “歌曲 ”、 “文 件 格式 ”、 “日 期” 或“ 文件 大

，短 按进 入艺 术家 列 表， 旋动 旋 钮选择所需的 艺术家，短按 进入歌曲 列表。

，短 按进 入专 辑列 表 ，旋 动旋 钮选 择所需的专辑 ，短按进入歌 曲列表。

，短 按进 入文 件格 式 列表 ，旋 动旋钮选择所 需的文件格式 ，短按进入歌曲 列

，短按进入歌 曲列表。 *1 按 数字 0→ 9，A →Z 字 母顺 序排序 （先 按数字 排列，后按字 母，大小写字 母无区分 ）。 *2 日 期按文件 实际修改日 期的新→ 旧顺序排列 ，

*3 文 件大小按 所占存储空 间的大→ 小顺序排列 ，

3 在歌 曲 列 表下 ，旋 动旋 钮 选 择想 要的 歌曲 ， 短按 开始播放选定 的歌曲。

空文件或没有 有效播放文件 的文件将 不被显示。 USB 内存储歌曲很 多时，搜索可 能会比较 慢。

转动旋钮直到 获得想要的音 量。 音量：0~35

静音功能可使 音量即刻降低 到 0。 1 按 （静音）按钮 ，启动静音模 式。 音量将为 0。 2 再次按 （静音）按钮，将恢复到之前 的音量。

*1 当本机连接了 三个 USB 存储 器时，其中 的音频文 件会合并在同 一 USB 音源播放 。 *2 仅当“蓝牙 ”连接时显 示，参阅“ 连接蓝牙”。 *3 USB Audio 和蓝牙音 乐音源互 斥，不 可叠加， 否 则辅助音源无 效。9

本 机 预 置 了 高 品 质 的 音 频 处 理 芯 片 。 您 可 以 选 择 ALPINE Direct 模式欣赏本机 高品质的信号 源，您还 可以 选择 AUX Mix 模式 在欣 赏 本机 信号 源 的同 时收 听原车设备的 声音（例如导 航）。 长按 切换混音模式 ，如下以 AUX Mix 为例 ： AUX Mix↔ALPINE Direct AUX Mix： 在本机播放音 乐的时候将原 车音响正在播 放的音乐， 导航提示音等 混合进来一同 播放。 ALPINE Direct： 仅享受 HDS- 990 给您 带来的高品质 音乐。

相同 音 源 叠 加时 ，辅 助 音 源 无效 。 即 当前 信 号源 为 AUX 时，AUX 混音模式无效 。

在使 用 此 功 能前 需要 将 原 车 音响 的 音 频输 出 正确 连接到本机的 AUX IN 接口。

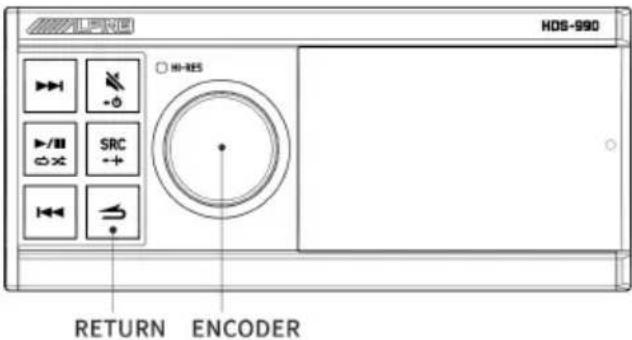

1 长按旋钮至少 2 秒钟 进入设置界面 。 2 转动 旋 钮选 择设 定 项目 ，然 后短 按旋 钮 进入 下一

3 按 将返回先前的 菜单模式。 4 按 解除设定模式。

从设置主页面 选择[预设均衡 器]。参阅“ 设置操作” （第 9 页）第 2 步。

用选购的遥控器进行控制。 将遥控器发射器对着遥控感应窗口进行控制。

通过选购的 Alpine 方向盘遥控接口盒，可以使用车辆方向 盘控制器对本机进行控制。详情请联络您的 Alpine 经销 商。10

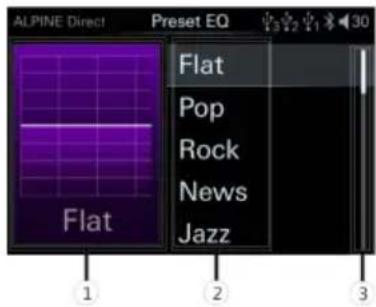

③ 滚动 条上下滚动选 择音效。 1 在预设均衡器 页面，旋动旋钮选择所需 EQ 预设； 2 短按旋钮 即可调用 EQ 预设。 出厂时会预设 10 种典型均 衡器设定，供多种音源素

调整了低音 /高音或参数均 衡器后会显示“自定义”

从设置主页面 选择[音效设置 ]。参阅“设置操作 ”（第 9 页）第 2 步。

1 上下 旋 动旋 钮选 择 目标 项目 ，然 后短 按 旋钮 选中

2 按 将返回先前的 菜单模式。 3 按 解除设定模式 。

从音效设置页 面选择[高音 或低音]。参考“音效设置” （第 9 页）第 1 步。

1 左转动旋 钮选择[<] 降低等级、右旋动旋 钮选择 [>]

可根据自己的 喜好选择高音 或低音调整级 别。 设定项目：高 音/低音 设定内容： -7～+7（初 始值：0）

从音效设置页 面选择[重低 音]。参考“音效设置”（第 9 页）第 1 步。

1 旋动 旋 钮选 择目 标 项目 ，然 后短 按旋 钮 选中 目标

2 左 转 动 旋 钮 选 择 [<] 操 作 、 右 旋 动 旋 钮 选 择 [>] 操

以下第 1 到 3 步对“音效设置”中的每个“设定项 目”通用。11

开启/关闭重低 音扬声器 当重低音扬声 器开启时，可以调节重低 音扬声器的相

设定内容：关 /开（初始设定 ） 设定重低音扬 声器相位 重低音扬声器 相位设置为 0°（正相）或 180°（反相）。 若要调节相位 ，转动旋钮。 设定项目：重 低音相位 设定内容：0 °（初始设定） /180° 设定重低音扬 声器级别 当重低音扬声 器开启时，可以调节重低 音扬声器的输

设定项目：重 低音级别 设定内容： 0～+15（初 始值：9）

从音效设置页 面选择[参量 均衡器]。参考“音效设置 ” （第 9 页）第 1 步。

1 旋动 旋钮 选择 目 标 项目 ，然 后短 按 旋 钮选中 目 标

2 左 转 动 旋 钮 选 择 [<] 操 作 、 右 旋 动 旋 钮 选 择 [>] 操

3 若 需 要 调 节 另 一 个 波 段 ， 则 按 返 回 到 波 段 选 择，然后旋动 旋钮选择波段 。 可修改均衡器 设定，使响应 曲线更符合自 己的偏好 。

设定 内 容 ：波 段 1 → 波 段 2→ ...→ 波 段 9/波 段 10 → 波段 1

旋动旋钮，选 择“频率” ，然后短 按旋钮。 可调节的频率 波段：20H ～20kHz 波段 1：20Hz ～63Hz(31 Hz) 波段 2：31Hz～125Hz(6 3Hz) 波段 3：63Hz～315Hz(1 25Hz) 波段 4：125Hz～500Hz(25 0Hz) 波段 5：250Hz～1kHz(500 Hz) 波段 6：500Hz～2kHz(1k Hz) 波段 7：1kHz～4kHz(2 kHz) 波段 8：2kHz～7.2kH z(4kHz) 波段 9：5.8kHz～12kHz (8kHz) 波段 10：9kHz～20kHz(16k Hz） 调节 Q 值 旋动旋钮，选 择“Q 值 ”，然后短按旋 钮。 设定内容：0.404 ～28.85 （初始设定： 3.056）

旋动旋钮，选 择“增益”，然 后短按旋钮。 设定内容：-12dB ～+12dB（初 始设定： 0） 各 波 段 的 频 率 设 定 值 不 能 超 过 相 邻 波 段 的 频 率

调节 参 数 均 衡器 时 ， 应 考虑 所 连 接 扬 声器 的 频 率

当调 节 参 数 均衡 器 时 ， 已经 调 节 了 的 预设 均 衡 器

调整了参数均 衡器后预设均 衡器显示“自定义”。 扬声器输出的左右平衡设置 从音效设置页 面选择[左右 平衡]。参 考“音效设置 ” （第 9 页）第 1 步。

1 左转 动 旋钮 选 择 [<]操 作 、右 旋 动旋 钮 选择 [>] 操

设定内容： L15～0～ R15（初始值 ：0） 扬声器输出的前后平衡设置 从音效设置页 面选择[左右 平衡]。参 考“音效设置 ” （第 9 页）第 1 步。12

1 左转 动旋 钮选 择[<] 操作 、右 旋动 旋钮 选择 [>] 操

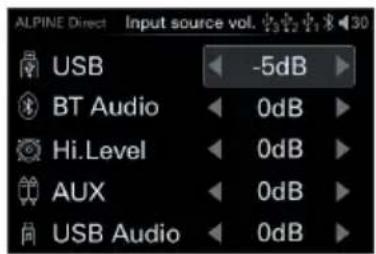

从音效设置页 面选择[输入 音源音量]。参考“音效设 置”（第 9 页）第 1 步。

1 旋动 旋钮 选择 目标 项 目， 然 后短 按旋 钮选 中目 标

2 左 转 动 旋 钮 选 择 [<] 操 作 、 右 旋 动 旋 钮 选 择 [>] 操

选择 USB 音源 设定内容：-60dB ～0dB（初 始值：0dB）

设定内容：-60dB ～0dB（初 始值：0dB）

设定内容：-60dB ～0dB（初 始值：0dB） 选择 AUX 音源 设定内容： -60dB～0dB （初始值：0d B） 选择 USB Audio 音源 设定内容： -60dB～0dB （初始值：0d B）

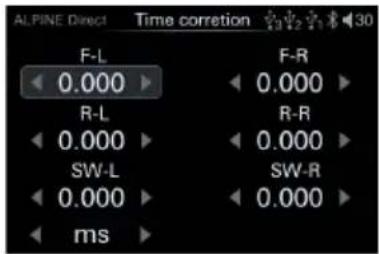

从音效设置页 面选择[时间 校正]。参考“ 音效设置” （第 9 页）第 1 步。

前左扬声器（ F-L） 前右扬声器（ F-R） 后左扬声器（ R-L） 后右扬声器（ R-R） 左置重低音（ SW-L） 右置重低音（ SW-R）

1 旋动 旋钮 选择 目标 项 目， 然 后短 按旋 钮选 中目 标

2 左 转 动 旋 钮 选 择 [<] 操 作 、 右 旋 动 旋 钮 选 择 [>] 操

旋动旋钮选择 要调节的扬声 器，然后短按 旋钮。 设定项目：前左扬声 器（F-L）/前右扬声器（F-R） /后左 扬声 器（ R-L）/后 右扬 声器（ R-R）/ 左置重 低 音（SW-L）/右置 重低音（SW-R）

转动旋钮调节 所选扬声器的 距离或时间校 正单位，然

设定内容：毫 秒/厘米/英寸 关闭重低音模 式时，无法进行调节 左/右置重低 音。 所有扬声器的 调节距离之和 应小于 510 厘米/201 英寸/15 毫秒。 可以选 择 的时间 校正 单位 ：ms （毫秒 ）/cm（ 厘 米）/inc h（英寸）

执行以下步骤 以前，参阅 “关于分频器 ”。 从音效设置页 面选择[分频 器设置]。参考“音效设置 ” （第 9 页）第 1 步。

1 长按下一曲、播放/暂停、上一曲呼 出分频器切换 ， 旋动 旋钮 选择 ，然后 短 按旋钮 进入 所 选的分 频页

设定内容：分 频器切换/二分 频/三分频

设定项目：分 频器切换 设定内容：二 分频/三分频

设定项目：前置扬声器 /后置扬声器/ 重低音扬声器 设定内容：频 率/斜率

设定项目：高 音/中音高通 /中音低通 /低音 设定内容：频 率/斜率 2 选择 对应 分频 后， 旋 动旋 钮选 择 目标 项目 ，然 后 短按 旋钮 选中 目标项 目 可调， 进入 分 频和斜 率调

3 左 转 动 旋 钮 选 择 [<] 操 作 、 右 旋 动 旋 钮 选 择 [>] 操

频 率 ： 20/25/32/4 0/50/63/80 （ 初 始 设 定 ） /100/125/16 0/200（Hz ） 主动 3 分频时

低音扬声器 /中音低通扬声 器*： 20/25/32/40 /50/63/80/100 /125/160/20 0/250/ 315/400/500 （初始设 定）/630/800（ Hz）

20/25/32/40 /50/63/80/100 /125/160/20 0/250/ 315/400/500/6 30/800/1k/ 1.2k/1.6k/2k/ 2.5k/3.2k/4k /5k （ 初 始 设 定 ） /6.3k/8k/10k/ 12.5k/16k/2 0k（Hz）

设定内容：6/12（初始设定）/18/24/30/36/42/4 8 （dB/Oct.）或关闭。 当关 闭 重 低 音模 式 时， 无 法 进 行调 节 重 低音 扬 声

中低 音 扬 声 器的 截 止频 率 设 定 值不 能 高 于中 高 音

从音效设置页 面选择[声音 设置存储]。参考“音效设 置”（第 9 页）第 1 步。

在指定的 Alpine 授权经销 商购买和 安装本产品 后， 专业 的 技 术 人 员 会 为 您 调 试 并存 储 声 音 设 定 相 关 的 参数到“经销 商设置”。 1 旋动 旋钮 选择 “ 经销 商设 置” ， 然后 短 按旋 钮即 可调用已调好 的声音设定参 数。

除了“经销 商设置”，如 果您还有自己 的设置偏好。 1 在 设 定好预 设 均衡 器， 低音 ， 高音 ，分 频设 置等 声音参数后， 选择“自定义设 置”。 2 长按 旋钮 2 秒 以上 即可 将调 试好 的声 音参数 存 储

3 旋动 旋钮 选择 “ 经销 商设 置” ， 然后 短 按旋 钮即 可调用已调好 的声音设定参 数。

从设置主页面 选择[音效清除 ]。参阅“设置操作 ”（第 10 页） 第 2 步。

开启此项后，预设均衡器等 音效相关的设 定内容将无 效。关闭此项 可恢复之前的 音效设定。 设定项目：音 效清除设置 设定内容：关 （初始设定） /开

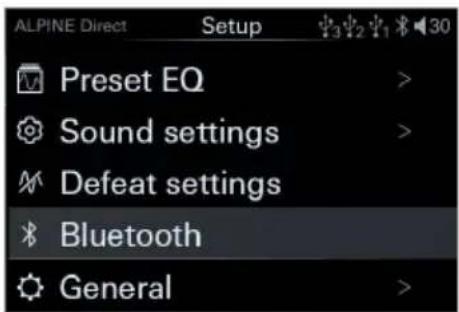

从设置主页面 选择[蓝牙]。参阅“设置操作”（第 10 页）第 2 步。

设定项目：蓝 牙连接和断开 操作 设定内容：已 连接/未连 接（初始设定 ）

从设置主页面 选择[通用]。参 阅“设置操作 ”（第 9 页）第 2 步。

1 上下 旋动 旋钮 选择 目标 项目 ，然 后短 按旋钮 选中

2 按 将返回先前的 菜单模式。 3 按 解除设定模式 。

从通用页面选 择[辅助音源 ]。参考“通用设置”（第 15 页）第 1 步。

1 旋动 旋钮 选择 目标 项目 ，然 后短 按旋 钮选中 目标

设定内容：主 音源衰减量/辅助音源 选择

可以 根 据 需 求选 择 主 音源 衰 减 量用 于 混 音音 源 混 入 时，主音源需 要衰减多少。 设定项目：主 音源衰减量 设定内容：0/30%/50%（初始 设定）/80%/100%

可以根据需求 选择辅助音源 。 设定项目：辅 助音源选择 设定内 容： 蓝牙音 乐/高 电平 /AUX/USB Audio/关

从通用页面选 择[语言设置 ]。参考“通用设置”（第 15 页）第 1 步。

1 左转 动 旋 钮 选 择 [<]操 作 、右 旋 动 旋 钮 选择 [>] 操

从通用页面选 择[艺术显示 ]。参考“通用设置”（第 15 页）第 1 步。

关闭此项后， 可开启子模式 播放界面。 设定项目：艺 术显示开关 设定内容：关 /开（初始 设定）

从通用页面选 择[调光器控 制]。参考“通用设置 ”（第 15 页）第 1 步。

步对“通用”中的每个“设定项目” 通用。16

1 旋动 旋钮 选择 目标 项目 ，然 后短 按旋 钮选中 目标

2 左转 动 旋 钮 选 择 [<]操 作 、 右 旋 动旋 钮 选 择[>] 操

设定内容：调 光器控制/调光级别 /黑屏设置 调光器控制设 定为“手动”时，可调光级 别。调光器 控制设定为“自动”，可在汽车的头 灯为 ON 时降低 主机控制器的 照明亮度。如果您觉得主 机控制器的背 光在夜间过亮 ，此模式非常 有用。

设定项目：调 光器控制 设定内容：自 动/手动（初始设定）

设定内容：级 别 1/级别 2/级别 3（初始设定）

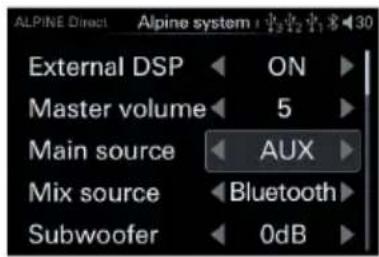

设定内容：关 （初始设定） /开 Alpine 系统匹配 从通用页面选 择[Alpine 系统匹配]。参考“通用设置” （第 15 页）第 1 步。

Alpine 系统匹配 外置 DSP：开/ 关（初始设定 ）

Alpine 系统匹配 1 旋动 旋钮 选择 目标 项目 ，然 后短 按旋 钮选中 目标

2 左转 动 旋 钮 选 择 [<]操 作 、右 旋 动 旋 钮 选择 [>] 操

设定 内容 ：关 （ 初始 设定 ）开 /总 音量 / 主音 源/ 辅 助音源/重低 音/音效 可接 Alpine 车载 DSP，仅支持控制器接口可对 接的

设定项目：外 置功放开关 设定内容：关 （初始设定） /开

设定内容：数 字/高电平 /蓝牙/AUX/关闭

设定内容： -60dB～0dB （初始值：0dB ）

以 上外 置 DSP 参 考连 接 PXE-0850X 设 定 ， 详情

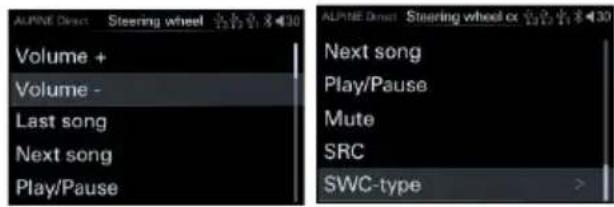

从通用页面选 择[方控学习 ]。参考“通用设置”（第 15 页）第 1 步。

1 旋动 旋钮 选择 目标 项 目， 然后 短 按旋 钮选 中目 标

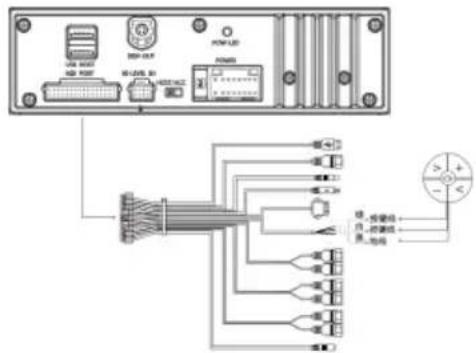

根据实际 不同车 型方控 接线*，连 接主机后 ，通过 控制器对汽 车方向盘进行 学习，短按“ 音量+”、 “音量-”、“上一曲”、“下一曲”、“播放/暂 停”、“静音”等，等待汽车方向盘按 键按下，即 完成学习，实 现控制器对汽 车方向盘的控 制。

绿色 、 白 色 与汽 车方 向 盘 的 按键 线 相 接， 黑 色与 接地 相 接 ， 请根 据实 际 车 型 连接 ， 详 情请 联 络您 的 Alpine 经销商。

从通用页面选 择[内置功放 ]。参考“通用设置”（第 15 页）第 1 步。

1 左转 动旋 钮 选 择 [<] 操 作 、 右旋 动旋 钮 选 择 [>] 操

设定项目：内 置功放开关 设定内容：关 /开（初始 设定） 当“ 内 置功 放 ” 设定 为 “ 关” 时 ， 系 统不 会 输出

从通用页面选 择[同轴/光纤 ]。参考“通用设置 ”（第 15 页）第 1 步。

1 左转 动旋 钮 选 择 [<] 操 作 、 右旋 动旋 钮 选 择 [>] 操

设定项目：同 轴/光纤开关 设定内容：关 /开（初始 设定）

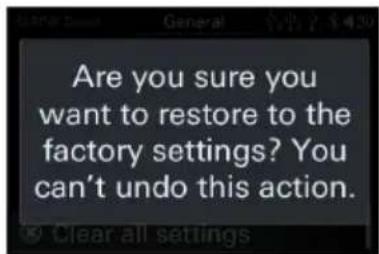

从通用页面选 择[恢复出厂 设置]。参考“ 通用设置” （第 15 页）第 1 步。

1 左转 动旋 钮 选 择 [<] 操 作 、 右旋 动旋 钮 选 择 [>] 操 作。18

设定项目：系 统采样率设置 选择 设定内容：192kH z（初始设 定）/44.1kHz 切换系统采样 率后，系统将 重启。

从通用页面选 择[恢复出厂 设置]。参考“ 通用设置” （第 15 页）第 1 步。

设定恢复出厂 设置后，除了 调试好的“ 经销商设置” 模式，所有的 设定项将恢复 到出厂时的默 认设定值。

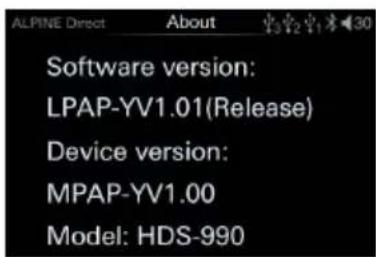

从通 用 页 面选 择 [关 于 ]。 参 考 “通 用 设 置” （ 第 15 页）第 1 步。

在这里可以确 认本机的版本 等信息。选择“关于”后

从通用页面选 择[电检模式 ]。参考“通用设置”（第 15 页）第 1 步。

设定恢复出厂 设置后，除了 调试好的“经销 商设置” 模式，所有的 设定项将恢复 到出厂时的默 认设定值。

电检 模式 ,设 置界 面下 ，长 按， 长按 旋钮 ，长 按即

固件更新：进入固件更新 界面，选择固件升级文件 后短按确认即 可更新版本。 经销商设置： 短按保存经销 商设置。 序列号：可查 看本机序列号 。

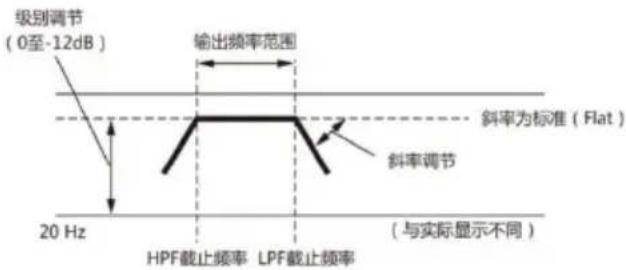

分频器（X-Over）： 本机配备了一 个有源分频器 。分频器可限制 到达各输 出的频率。各声道可 单独控制。因此，可以使用 优化 设计的频率对 每对扬声器进 行驱动。 分频 器 可调 节各 波 段的 HPF （高 通 滤波 器） 或 LPF （低通滤波器 ），以及斜率（ 滤波器往高点 或低点的

应根据扬声器 的重现特性进 行调节。视扬 声器而定， 可能不需要使 用无源网络。如果您对此处 不确定，请 咨询授权的 Alpine 经销商。 主动 2 分频模式

6/12/18/24/30 /36/42/48dB/ oct

HPF（高通滤波 器）：拦截较低频率，允许 较高频

斜率：一倍频 程频率变化的 等级变化（ dB）。 斜率值越大， 斜率越陡。 请勿使用未将 HPF 设定为开 启或已设定为 低频的 高音 扬 声 器， 否 则可 能 会因 低 频 内容 而 损坏 扬 声

无 法 将 分 频 器 的 频 率 调 节 为 高 于 HPF 或 低 于 LPF。 应根 据 所 连扬 声 器的 推 荐分 频 器 频率 进 行调 节 。 请确 定 扬 声器 的 推荐 分 频器 频 率 。调 节 为超 出 推 荐的频率范围 可能会损坏扬 声器。 对于 因 超 出推 荐 值使 用 分频 器 而 造成 的 扬声 器 损 坏或故障，我 们概不负责。

聆听 者 和 车 内 扬 声器 之 间 的 距 离会 因 复 杂 的 扬 声器 放置而有很大 差异。扬声器与聆听 者之间的这种 距离 差异会造成声 像和频率特性 的偏差。这种现象是由 声 音到达聆听者 右耳和左耳的 时间延迟所造 成。 为了解决此问 题，本机可以使发送至 距离聆听者最 近 的扬声器的音 频信号延迟。这样可针 对这些扬声器 有 效营造距离延 长的感觉。可以让聆 听者与左右扬 声器 的距离 相等 ，以 获得最 佳效果 。将 以 3.4cm 为级差 对各扬声器进 行调节。

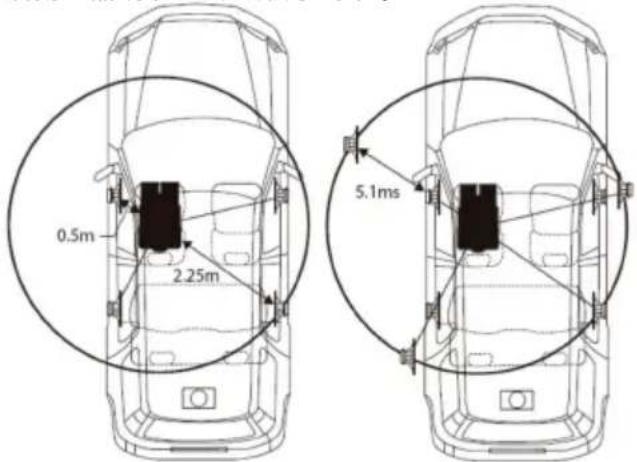

示例 1：左前座位 将左前扬声器 的时间校正等 级调节为较大 的值，将右 后扬声器调节 为零或较小的 值。 聆听位置和各 扬声器之间的 距离不同，因此声音 不平

左 前 扬 声 器 和 右 后 扬 声 器 之 间 的 距 离 差 为 1.75m(68-7/ 8")。 这里我们将计 算上图中左前 扬声器的时间 校正值。

• 音速：20 ℃时 343m/s（765mp h） 换言之，将左前扬 声器的时间校 正值设定为 5.1ms， 可以 让 其 与 聆听 者之 间 的 距 离仿 佛 和 聆 听者 与最 远 扬声器之间的 距离相同。时间校正可消 除声音到达聆 听位置所需的 时间差。 左前 扬 声 器的 时 间 校 正了 5. 1ms ，这 样 其 声音 将 与 其他扬声器的 声音同时到达 聆听位置。 示例 2：所有座位 将各扬声器的 时间校正等级 调节为几乎相 同。 1 坐在 聆听 位置 （驾 驶位 置等 ）， 并 测量 头和 各扬 声器之间的距 离（米）。 2 计 算 最 远 扬 声 器 和 其 他 扬 声 器 的 距 离 校 正 值 之

L=（与最远扬声器之间 的距离）–（与其他扬声器之

这些 值 是 不 同扬 声器 的 时 间 校正 值 。 通 过设 定这 些 值，可以让各声音与其他扬 声器的声音同 时到达聆听

USB 存储器（选购） 当本机同时连 接三个 USB 时，系统将自动将 三个 USB 的内容合并在同一 USB 音源播放。 请 勿 同 时 连 接 两 个 及 以 上 的 充 电 设 备 至 本 机 的 USB 接口，否则无法保证正 常运行。 如 果 将 USB 存 储 连 接 到 本 机 ， 可 以 播 放 MP3/WMA/AAC/M4A/WAV/FLAC/APE/DSD 文

支持播放格式 ：MP3/WMA/AAC/M4A/WAV/

最大可播放文 件数/文件夹数 ：10000 个文件/700 个

支持的存储器 ：FAT16/32，NTFS，exFAT。

蓝牙 是 一 种 可在 移动 设 备 或 个人 电 脑 之 间短 距离 通 讯的无线技术 。这样可在蓝牙兼容设备 之间实现数据 传送。如果设备之间 的距离在 10 米以内，可在无许 可的 2.4GHz 频谱内进行蓝 牙传送。 视蓝 牙 版 本而 定， 蓝 牙 兼容 设 备可 能 无 法与 本机

不 保 证 本 机 可 与 所 有 蓝 牙 兼 容 设 备 正 常 配 合 使21

用。有关蓝牙兼容 设备的操作 ，请咨询您的 Alpine 经销商或浏览 Alpine 网站。 视环境而定， 蓝牙无线连接 可能不稳定。 视连接的蓝牙 兼容设备而定 ，此功能可能会 不同。 另请参阅所连 设备的用户手 册。 使 用 手 机 端 蓝 牙 搜 索 本 机 时 ， 搜 索 名 称 为 “HDS-9 90-XXXXXX”。

主机初次上电 且蓝牙未连接 任何设备状态 下，需等待 手 机 端 进 行 配 对 连 接 。 通 过 手 机 后 台 直 接 搜 索

“HDS- 990-XXXXXX”进行连接，XXXXX X 为 6 位数

随机码，例如 :HDS-99 0-A00414。 1 打开手机端的 蓝牙功能。

2 手机 端后 台搜 索可配 对 设备， 选择 “HDS -9 90-X

XXXXX”进行配对 。 3 配对 成 功后 ，长 按 旋钮 进入 设置 界面 → 通用 →蓝 牙（ 详细 操作 参阅“ 声音 设定 ”）。 按 “蓝 牙” 进入界面，显 示“已连接” 。 4 若需 断 开蓝 牙连 接 ，旋 钮短 按“ 已连 接 ”，提 示 用户“ 确认 断开 蓝牙 ”， 再次 短按后 确 认断 开， 断开 后显 示“未 连接 ”。 断开 后，若 需 再次 连接 需进行步骤 2。 只能 配 对 一 台兼 容蓝 牙 的 设 备， 不 可 同时 连 接两

1 按 选择蓝牙音乐 。 2 按 选择上一首歌 曲。 3 按 选择下一首歌 曲。 4 按 可切换暂停或 播放。 此操作因连接 的设备而异。 本机 对 蓝 牙 音乐 信号 源 的 音 量调 整 具 有独 立 记忆

USB 支持的播 放格式列表，可参阅“关于 USB 播放 格式”（第 20 页）。 关于 MP3/WMA/AAC/M4A/WAV/FLAC/APE/DSD 什么是 MP3 ？ MP3，其正式 名称是“MPEG Audio Layer 3”， 是一种由 ISO （国际标准化 组织）和 IEC 下的一 个联合执行机 构 MPEG 规定 的压缩标准。 MP3 文件含有压缩 的音频数据。MP3 编码 能够以极高 比例压缩音频 数据，将音乐 文件的尺寸减 小到原 来的十分之一 。同时，音质 仍保持接近 CD 的水 平。MP3 格式 通过去除人耳 无法听到的或 被其它 声音掩盖的声 音来实现如此 高的压缩率。 什么是 WMA ？ WMA 或“Windows Me dia™ Audio”是压缩的 音频数据。WMA 与 MP3 音频 数据相似。 什么是 AAC？ AAC 是 “Advanced Audio Coding”的缩 写， 是一种 MPEG2 或 MPEG4 采用的基 本音频压缩格

M4A 是 MPEG- 4 音频标准的文件的 扩展名,M4A

文件含有压缩 的音频数据。 什么是 WAV? WAV 为微软公司（Mic rosoft）开发的 一种声音 文件格式，它 符合 RIFF(Resource Intercha nge File Format)文件规范 ，用于保存 Windows 平 台的音频信息 资源，被 Windows 平台及其 应用 程序所广泛支 持，该格式也 支持 MSADPCM ，

CCITT A LA W 等多种压缩运 算法，支持多种音频

数字，取样频 率和声道，标 准格式化的 WAV 文 件和 CD 格式 一样，也是 44 .1kHz 的取样频 率， 16 位量化数 字，因此在声音文 件质量和 CD 相差 无几！是最接 近无损的音乐 格式，所以文 件大小

什么是 FLAC? FLAC 中文可解释为 无损音频压缩 编码。FLAC 是 一套著名的自 由音频压缩编 码，其特点是 无损压 缩。不同于其 他有损压缩编 码如 MP3 及 AAC， 它不会破坏任 何原有的音频 资讯。

除了用于个人 用途，版权法和国际 公约严禁未经 版权所有者同 意拷贝音频数 据（包括 MP3/WMA/AAC/M4A/WAV/FLAC/APE/DSD 数 据），或对其进行分 发、传送或拷贝，无论免费 或收费。22

什么是 APE？ APE 是流行的数字音乐 无损压缩格式 之一。与 MP3 这类有损压缩 格式不可逆转 地删除（人耳听 力不敏感的） 数据以缩减源 文件体积不同 ，APE 这类无损压缩 格式，是以更 精炼的记录方 式来缩 减体积，还原 后数据与源文 件一样，从而 保证了

什么是 DSD？ DSD 音乐格式是无 损音乐的一种 格式，由于其编 码方式和普通 的编码方式不 同，是一种数 字化编 码，所以让它成了 既小众又特别 的一种音乐格 式。 建立 MP3/WMA/AAC/M4A/WAV/FLAC/APE/DSD 文

解码的软件压 缩。有关建立 MP3/WM A/AAC/

/M4A/WAV/FLAC/APE/DSD 文件的详细信息，请

参阅该软件用 户手册。本机可播放的 MP3/WM A/ AAC/M4A/WAV/FLAC/APE/DSD 文件具有如下

MP3：“mp 3” WMA：“wma ” AAC：“m4a” M4A：“m4a ” WAV：“wav” FLAC：“flac” APE：“a pe” DSD：“dsf” 或“dff” 无法播放没有 扩展名的文件 。不支持 WMA Lossless, WMA Professional，不 支持受保护的 文件，也不支持原始 AAC 文件（以“ .aac”为扩

有许多不同版 本的 AAC 格式。确认使用的软件符 合上述可接受 格式。即便扩 展名有效，也 可能是

APE/DSD 文件，然 后存储到 USB 存储器。

最大可播放文 件数/文件夹数 USB 存储器：10000 个文 件/700 个文件夹（包

最大嵌套文件 夹深度为 5（包括根 目录文件

如果 USB 存储器超 出上述限制 ，可能无法进行 播

请勿让文件播 放时间超过 1 小时。 RSA Data S ecurity,Inc.MD5 Message-Digest Algorithm.23

本机支持 FAT16/32，N TFS，exFAT 的 USB 存

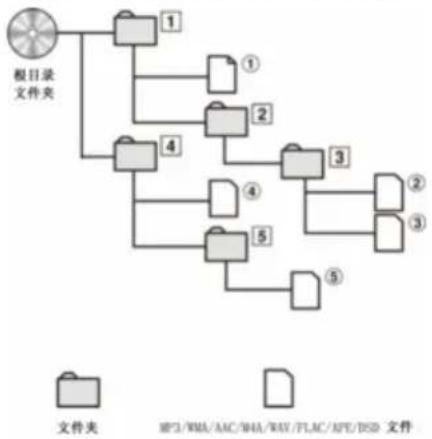

文件依文件/文件 夹在USB 存储器中存储 的顺序 进行播放。因 此，播放顺序 可能与您预期 的有所 不同。文件夹 和文件的播放 顺序如下所示 ：

如 果 文 件 夹 内 没 有 有 效 播 放 文 件 或 者 为 空 文 件 夹，则不显示 文件夹编号 /文件夹名称。

这是为编码而 规定的“声音 ”压缩比。比特 率越 高，音质越好 ，但文件也越 大。

本值表示每秒 对数据取样（录制）的次数。例如， 音乐 CD 采用 44.1 kHz 的取样频 率，因此每秒对 声音取样（录制 ）44100 次。取样 频率越高，音 质越好，但数 据量也越大。

将音乐 CD 、WAVE(AIFF)文件 和其它声音文 件转

MP3/WMA/A AC/M4A/WAV/F LAC/APE/DS D 文 件的歌曲信息 ，比如歌曲，专 辑，文件格式 ，艺 术家，日期， 文件大小。

文件系统的顶 部可找到根目 录文件夹（或 根目 录）。根目录 文件夹包括全 部文件夹和文 件。

无法使用功能 或无画面显示 。 汽车的点火开 关关闭。 - 如果按说明连 接，本机将不 会在汽车点火 开关

电源线（红） 和电瓶线（黄 ）连接不正确 。 - 检查电源线和 电瓶线的连接 。

- 检查机器的保 险丝，如果需 要，更换合适 规格

内部微电脑因 干扰噪音等而 出现故障。 - 用圆珠笔或其 它尖头物体按 RESET 开关。 MP3/WMA/ACC/M4A/WAV/FLAC/APE/DSD 无法播放MP3/ WMA/ACC/M4A/WAV/FLAC/ APE/DSD。

MP3/WMA/ACC/M4A/WAV/FLAC/APE/DSD 以支持的格式 写入。请参阅 “关于 MP3/WMA/ACC/M4A/WAV/FLAC/APE/DSD”， 然后用本机支 持的格式重新 写入。

• 内置放大器未 输出信号。 - 内置功放开关 已切换至“ 开”。

运行期间，屏幕上会显示 各种信息。除了告知您当前 现状或提供下 一步操作指南 的信息，还有下列 错误提 示。如果显示其中一条错误 提示，应认真执行解决方 案一栏给出的 操作指令。 如果您遇到问 题，请关闭电 源，然后 再打开。如 果 本 机 依 然 无 法 正 常 工 作 ， 请 查 看 下 表中 的 项 目。如果机器出现故障，本手册将帮助 您解决问 题。否则，请确 认您的系统连 接正确或咨询 您的 Alpine 授权经销商。24

通讯故障或启 动故障等。 - 可以通过关闭 /打开 ACC 来解决问题。

连接了本机不 支持的USB设备。 - 连接本机支持 的 USB 设备，如 U 盘、移动硬盘 或 USB HUB。

USB设备没有回应 。 - 请重新插拔 USB。 请插入 USB

没有连接USB存储 器。 - 确保 USB 存储器正确连 接并且电缆没 有弯折过

USB存储器中没有 存储歌曲（文 件）。 - 在存储歌曲（ 文件）后连接 USB 存储器设备。

使用了本机不 支持的文件。 - 使用本机支持 的文件 ，如“mp3 ”、“wma”、 “acc”、“m4a”、“wav”、“flac”、“ape”、 “dsd”（“dff ”和“dsf” ）扩展名的文 件。

播放了有拷贝 保护的WMA 文件。 - 只能播放无拷 贝保护的文件 。

关于处置废旧 电气电子设备 及电池的信息（适用于采 用垃圾分类收 集系统的国家 ）如果您想处 置本产品， 切勿将其混入 一般生活垃圾 中。根据要求 适当处理、 回收和循环利 用的法规，对废旧电子产 品有单独的收 集系统。请与当地主管 部门联系，查找离您 最近的回 收设施所处的 位置。适当的循环利用和 垃圾处置有助 于节约资源 ，同时防止对人 类健康和环境 造成有害影 响。26

≤0.1W REM 启动输入 高电平（FL-/F L+）、A CC 可选 REM 启动输出 12V（0.2A ）
