使用说明书 ( 补充 ) SC-922 用 No.02

LU-2200N-7 系列、LU-1500N/1520NC-7 系列、

DNU-1541-7、DU-141H-7、LZH-1290-7

气缸型 LS-1342-7、DSC 系列、DSU 系列

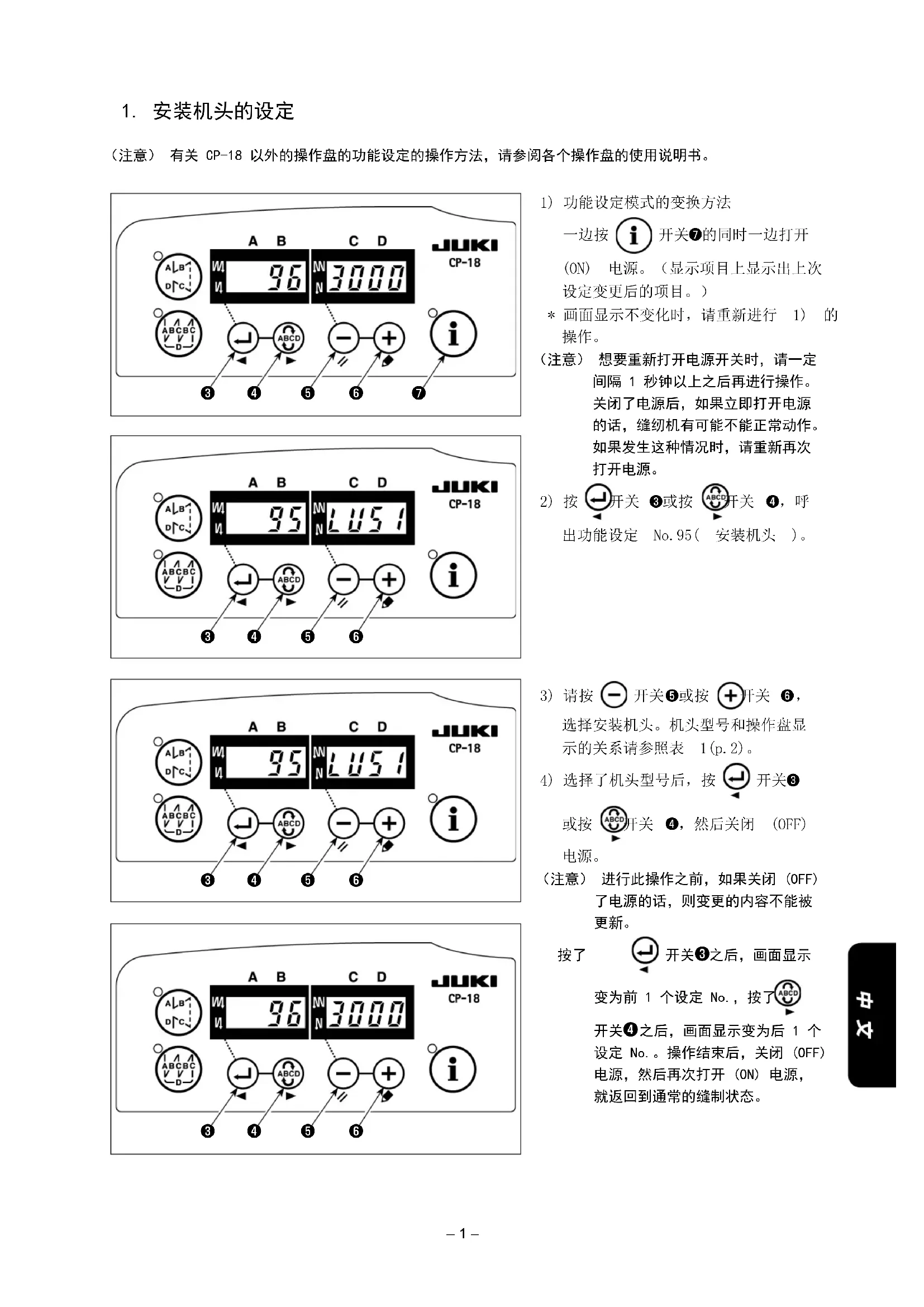

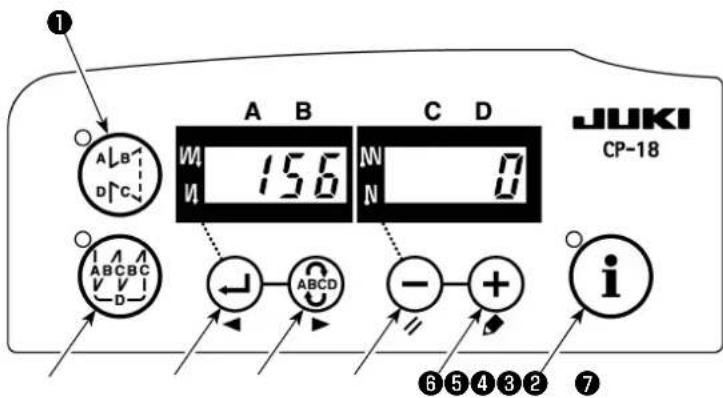

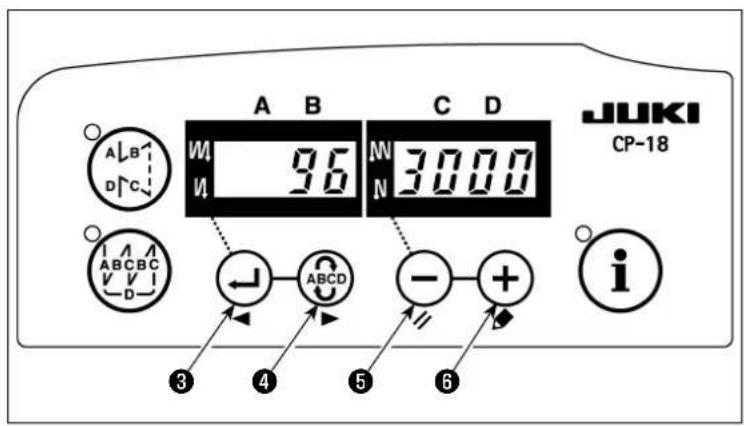

（注意） 有关 CP-18 以外的操作盘的功能设定的操作方法，请参阅各个操作盘的使用说明书。 1)功能设定模式的变换方法

*画面显示不变化时，请重新进行 1) 的

（注意） 想要重新打开电源开关时，请一定 间隔 1 秒钟以上之后再进行操作。 关闭了电源后，如果立即打开电源 的话，缝纫机有可能不能正常动作。 如果发生这种情况时，请重新再次

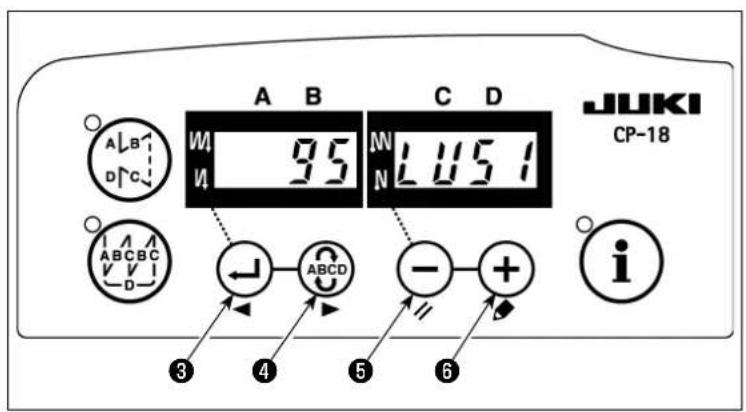

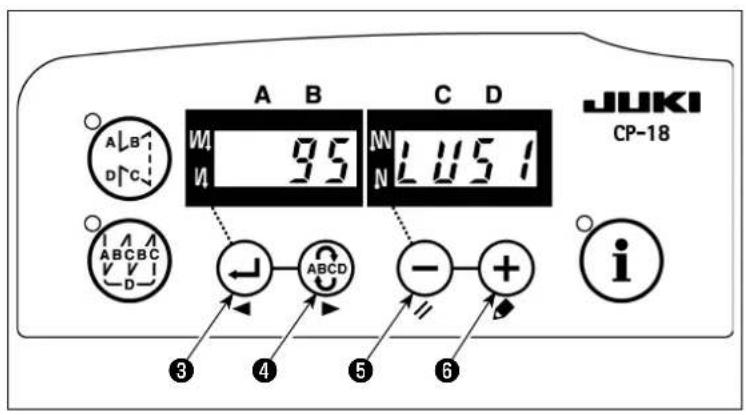

出功能设定 No.95( 安装机头 )。 3)请按

选择安装机头。机头型号和操作盘显 示的关系请参照表 1(p.2)。 4)选择了机头型号后，按

（注意） 进行此操作之前，如果关闭 (OFF) 了电源的话，则变更的内容不能被

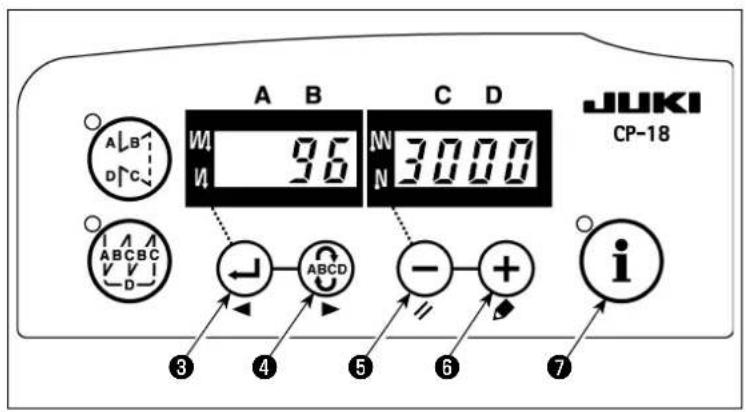

之后，画面显示变为后 1 个 设定 No.。操作结束后，关闭 (OFF) 电源，然后再次打开 (ON) 电源， 就返回到通常的缝制状态。

❺❹❸– 2 – No. 机头 型号 显示内容 出货时的转速 (sti/min) 最高转速 (sti/min) 1 LU-2210N/2260N-7(VR 型号 ) LU2v

• 下列调整请适用于没有安装内装同步信号灯的机

• 进行切线动作之前，请一定确认停止位置是否正

请在实际安装到缝纫机的状态 , 调整停止位置。此 时 , 为了保证安全 , 请卸下缝纫机用的连接器。 拆卸缝纫机用连接器时 , 请一定关闭 (OFF) 电源。

时和转动检测器的接头时 , 请 一定关闭 (OFF) 电源。 机针上位置／机针下位置，请用功能 No.10（指定 缝纫机停止时的针杆位置）来进行设定。 1)请把检测器

的刻度位置。有关各机种的刻度位 置 , 请参照表 2(p.3)。

LU-2200N-7 (VR 型号 ) LU-2200N-7 (SW 型号 ) 电缆线– 3 –

LU-2200N 系列 A DU-141H-7、DSC 系列、DSU 系列、LZH-1290-7 D

DU-141H-7、DSC 系列、DSU 系列 红 白 －

LZH-1290-7 红 - 红之间 白 －

LU-2200N 系列 F-E 之间 K B 3)确认了缝纫机用连接器卸掉之后，把缝纫机控制器设定为机针下位置，然后拧松检测器

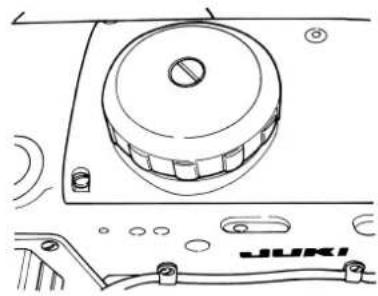

飞轮的停止位置刻印因为各机种不同，所以请参照表 3。 4)调整了下停止位置后，把缝纫机控制器设定到机针上位置，然后确认上停止位置。如果上停止位置有 偏差时，请用上位置检测板

的护罩。然后，把缝纫机控制器返回设定到机针下位置。 ■ 缝纫机停止时的针杆位置设定方法

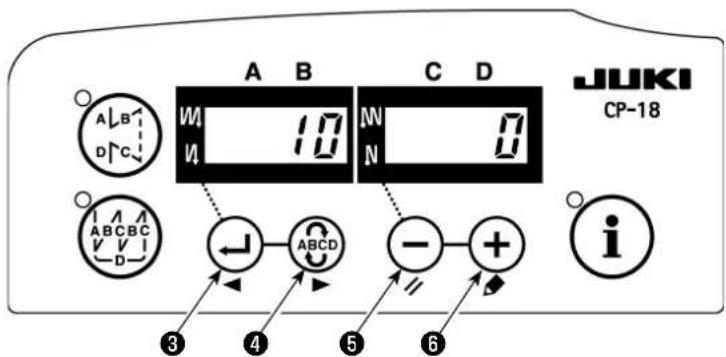

用功能 No.10（指定缝纫机停止时的针杆位置）进行设定。 1)参照「1．安装机头的设定1) 功能设定模式的变换方法」，变换成功能设定模式。 2)按

，选择「0」或「1」。 「0」···下位置停止，「1」···上位置停止 4)设定后，按

，然后关闭 (OFF) 电源。– 4 –

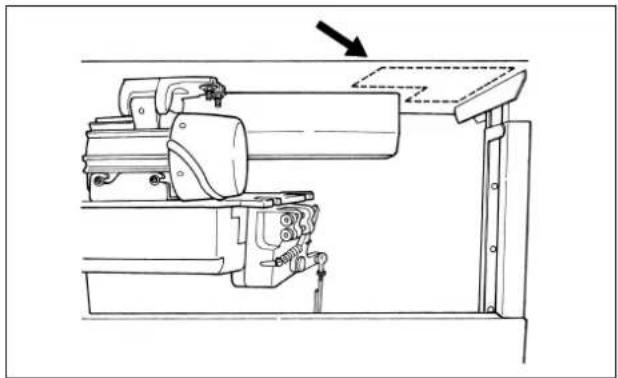

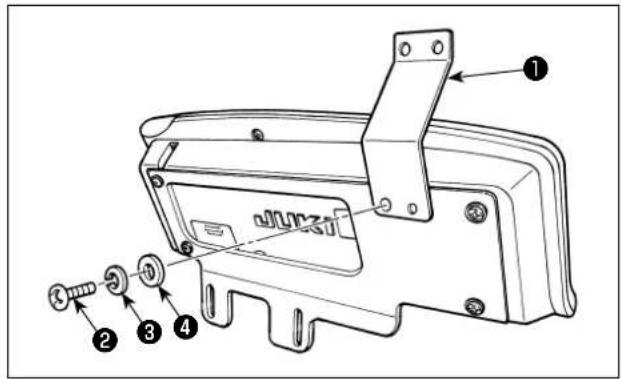

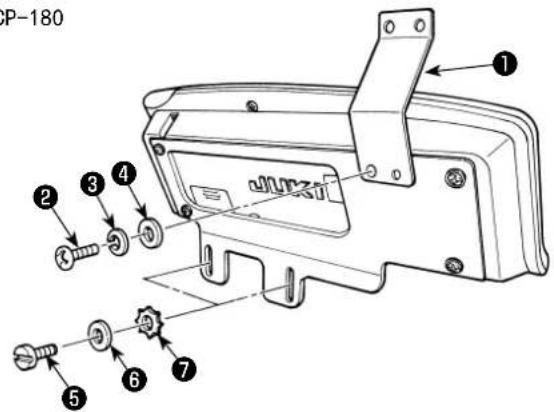

安装到安装板上。但是 , 在 LU-1500N

系列、LS-1342-7、DNU-1541-7 上没有安装操作

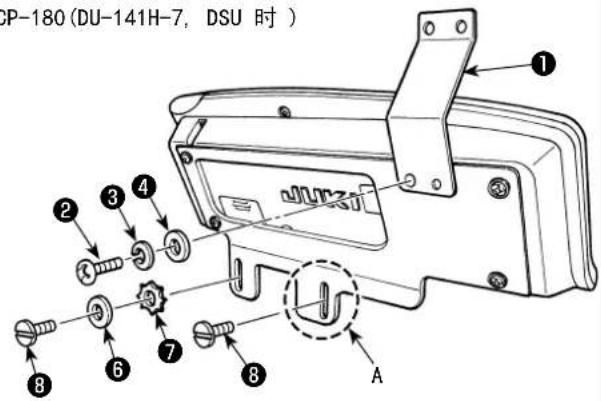

但是，DU-141H-7,DSU 时，请不要使用操作箱的附

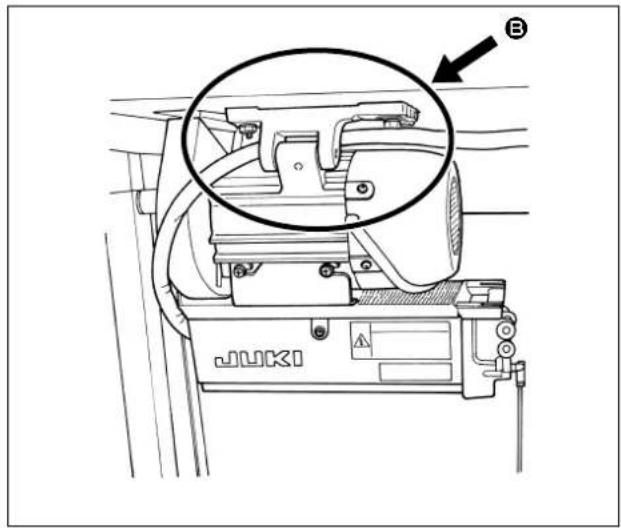

另外，安装 A 部时，也请不要使用操作箱的附属垫

［ LU-2200 系列 ] LU-22*6N系列 ( 长机臂 ) 以外，请按照 1) ～ 4)

LU-22*6N系劣 ( 长机臂 ) 时，紧进行顺序 5) 的操作。 1)请用附属的螺丝

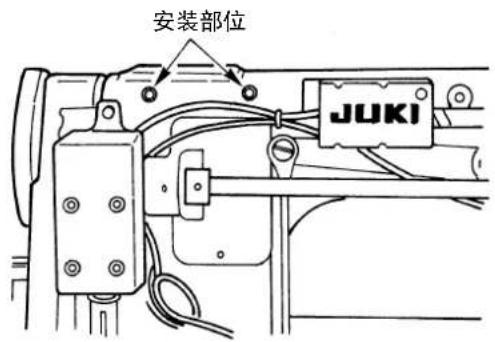

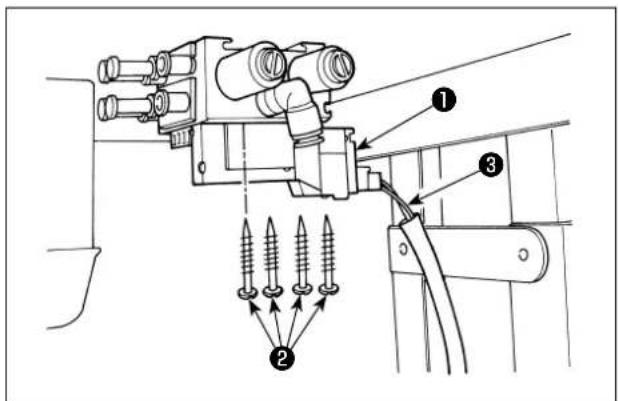

把 AK/ 空气装置的调节器和电磁阀 ( 组件 ) 安装到

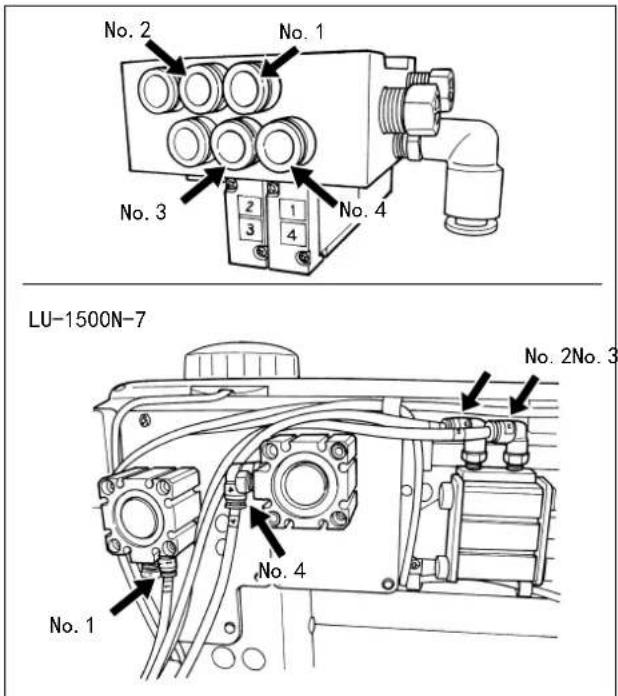

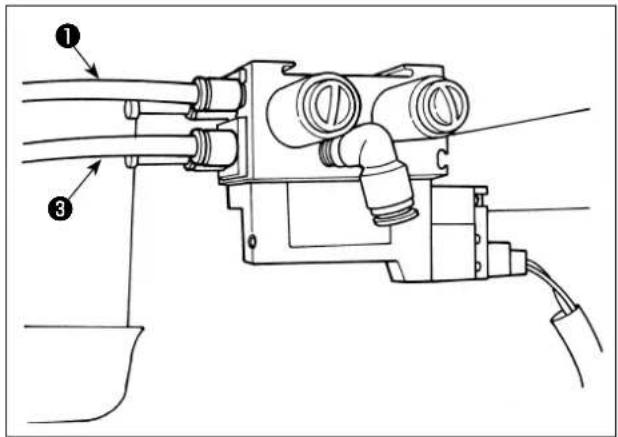

(1)AK/ 空气装置的安装 (2) 空气软管的设置 [ 电磁阀 ( 组件 ) 上标记着空气软管号码时 ] ( 注意 ) 1. 请注意插入部位不要错误。

2. 请插到最深处 , 不要让空气泄漏。

LU-1500N-7 例如 ：LU-1500N-7 系列 1)把各号码的空气软管连接到机头的气缸上记载 的号码的接头上。空气软管过长时，请切成合

No.1 No.2 No.3 No.4 No.2No.3 No.4 No.1 为了防止缝纫机的突然起动造成的事故 , 请关掉电源之后再进行操作。

机台下面。同时请注意安装时不要让电磁阀 ( 组

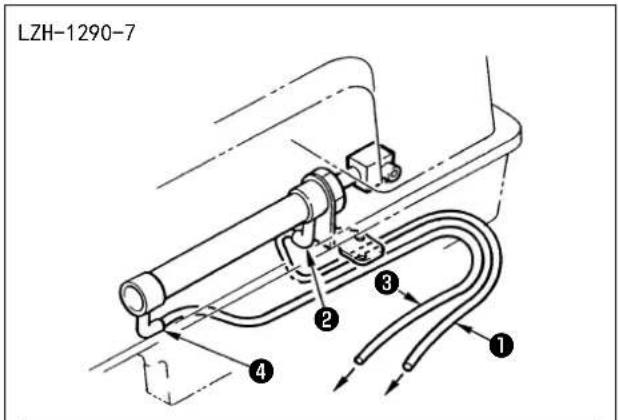

[ 电磁阀 ( 组件 ) 上没有标记着空气软管号码时 (LZH、DU-141H、DSC、DSU)]

3)所有的配关连接完了，请用调节器的旋钮

气压力调整为 0.4 ～ 0.5MPa（4 ～ 5kgf/cm

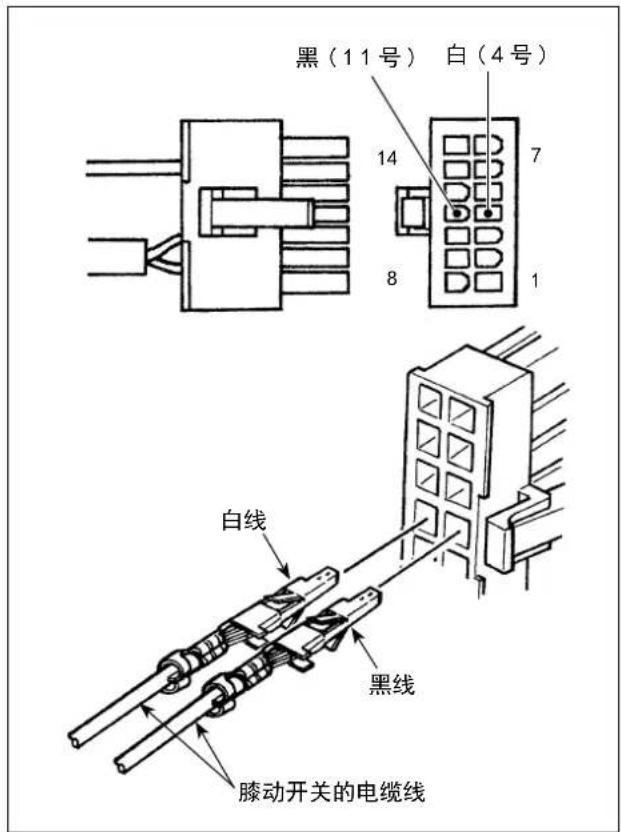

2)把膝动开关连接到缝纫机控制器的 CN36 连接的 缝纫机连接器 14P 的 4 号和 11 号。– 9 – (4) 膝动开关的功能设定

功能代码 符号 功能项目 备考 5 FL 压脚提升开关功能 按下开关的期间压脚输出 ON。

31 ALFL 压脚提升交替开关功能 每次按了开关，压脚输出 ON/OFF。

24 vErT 交替变换上下量交替开关功能 每次按了开关，交替上下量输出 ON/OFF。 25 vSW 交替上下量变换开关功能 按下开关的期间，交替上下量输出 ON。 1)参照「1．安装机头的设定1) 功能设定模式的变换方法」，变换成功能

，呼出功能设定 No.12( 选购项目选择

，选择膝动开关的功能。选择膝动开 关的功能。有关功能，请参照表 4。 6)按

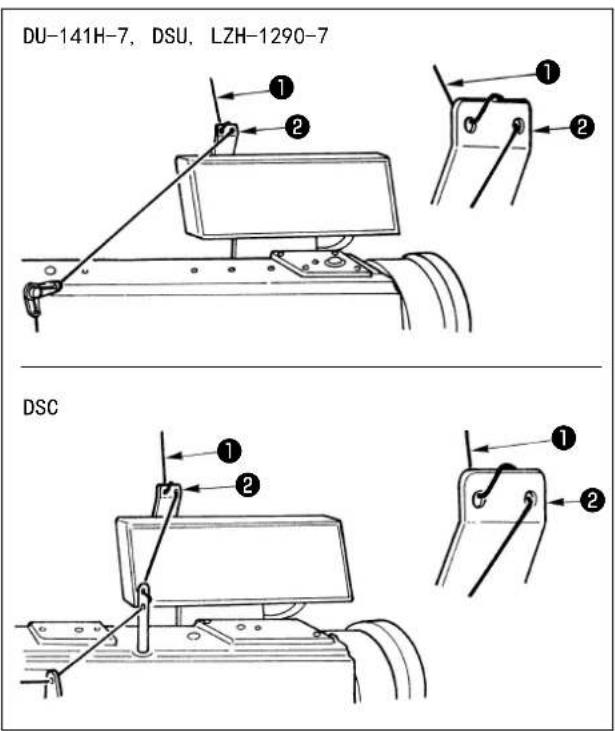

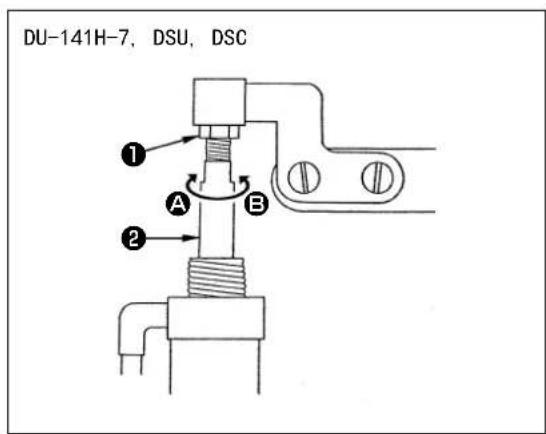

缝纫机 上升部位 上升量 (mm) DU-141H-7 中压脚上升量 15 DSU 系列 中压脚上升量 13 DSC 系列 外压脚上升量 13 (LZH-1290-7 时 , 压脚上升量为 15mm。) 1)拧松调整螺母

进行调整 , 使全压缩 气缸后 , 压脚上升量为上表的数值。向

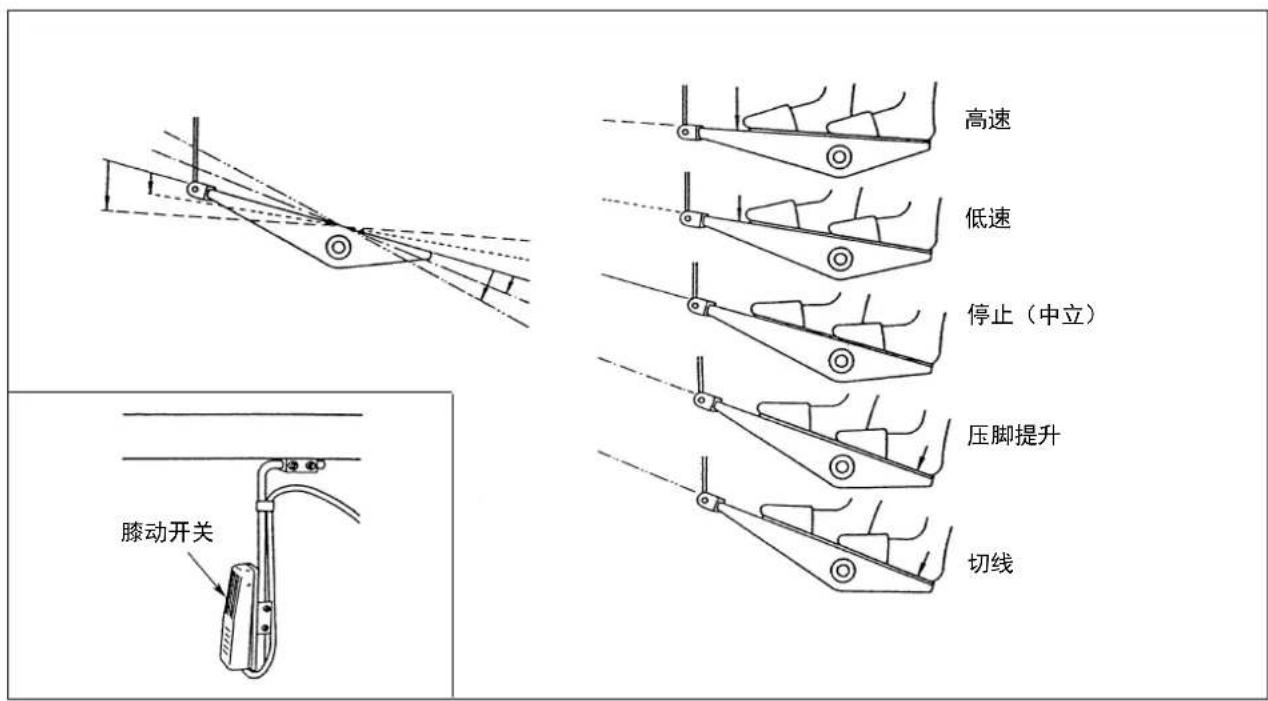

(5) 使用方法 1)在踏板中立时 , 按膝动开关 , 或者轻轻地反踩踏板之后 , 仅踩踏期间压脚上升。 2)切线后 , 压脚自动地上升 , 向前踩踏板之后压脚下降 , 可以开始缝制。 按一次膝动开关之后返回或者反踩一次踏板之后返回中立都可以下降压脚。

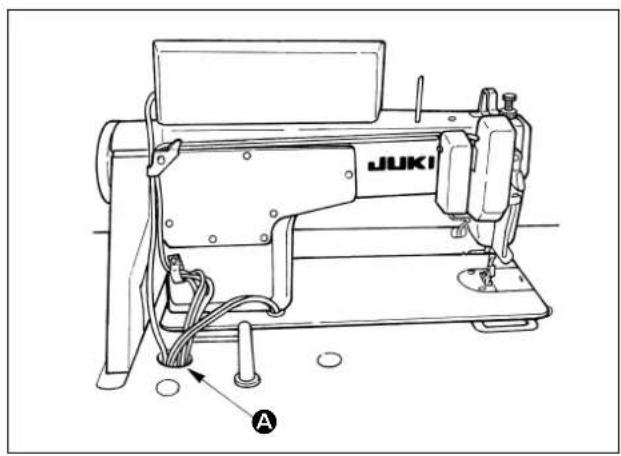

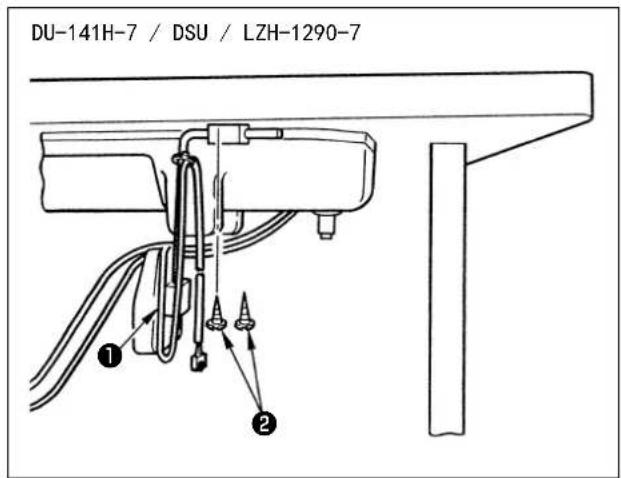

1)请把从缝纫机连接过来的电缆线穿过机台孔

为了防止缝纫机的突然起动造成的事故 , 请关掉电源之后再进行操作。 警告– 12 –

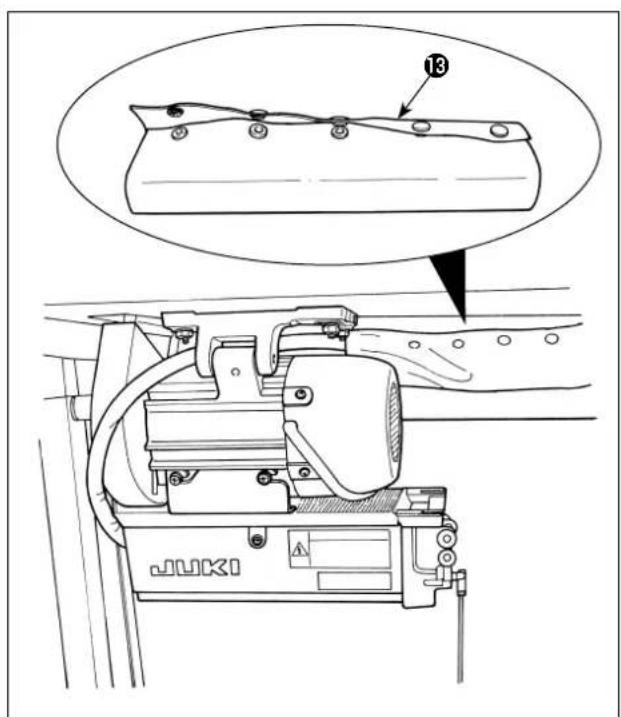

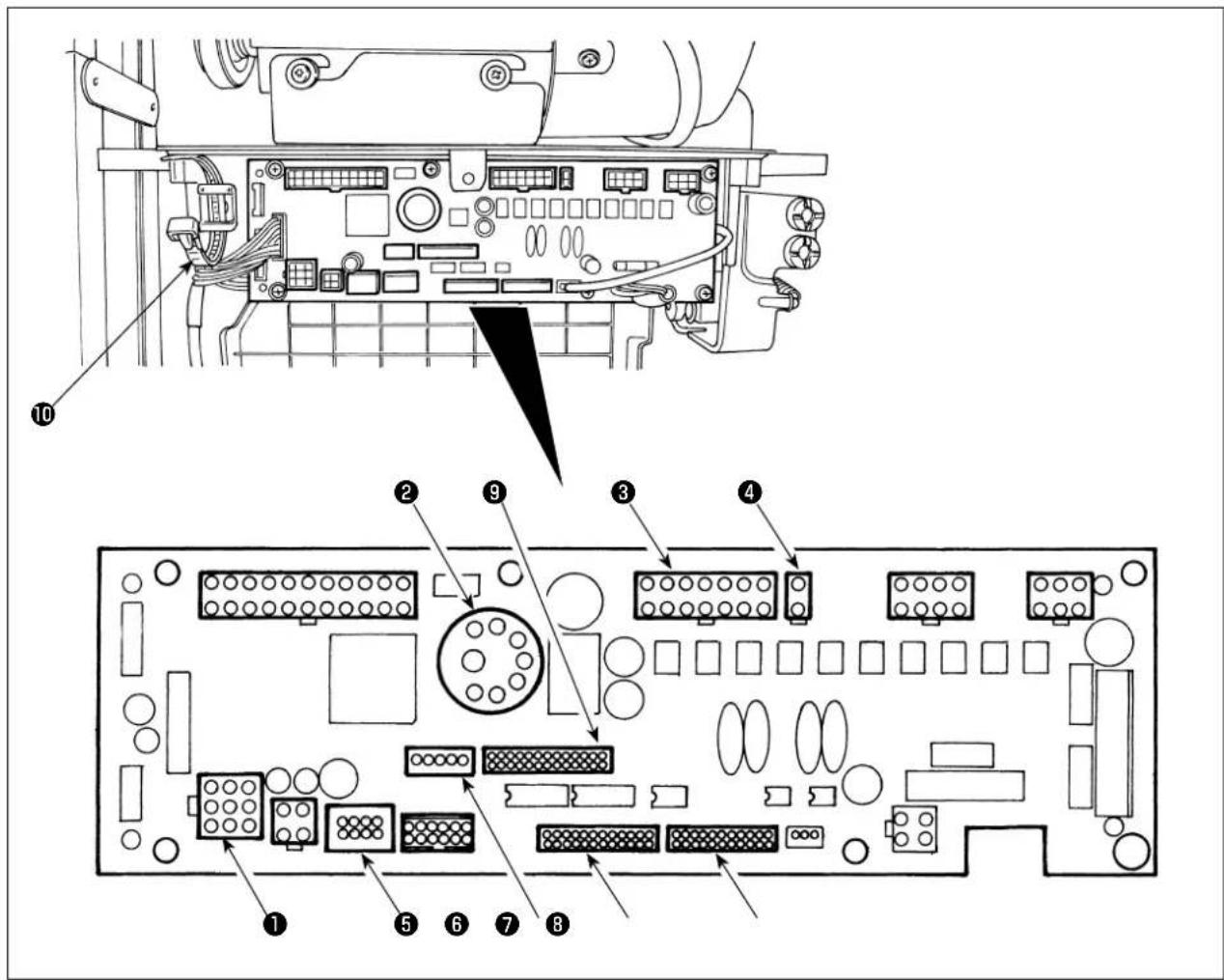

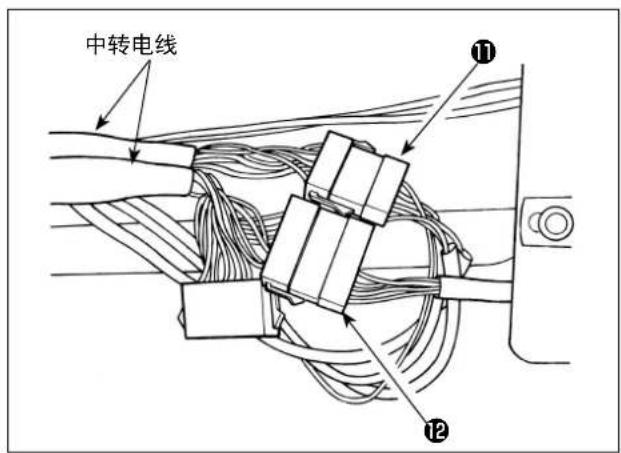

4)电线的连接 1)请把马达信号连接器、针杆检测器、操作盘、中转电线等连接到缝纫机控制器上。 插完插头之后，把所有的电缆线用箱侧面的扎线带

CN33 外部安装的针杆位置检测器 (+5V 规格 ) ∶检测针杆位置。

CN36 机头继电器∶切线、倒缝电键、按键倒缝开关等。

CN37 压脚提升继电器（只限自动压脚提升规格）

CN38 操作盘∶可以进行设定各种缝制。（有关 CP-18 以外的操作盘功能的详细内容请参照有关操作

CN43 机头内装针杆位置检测器 (+12V 规格 ) ∶检测针杆位置。

CN44 手持开关∶触摸倒缝开关以外的手持开关

CN58 扩展输入输出连接器 ( 传感器等的输入 )

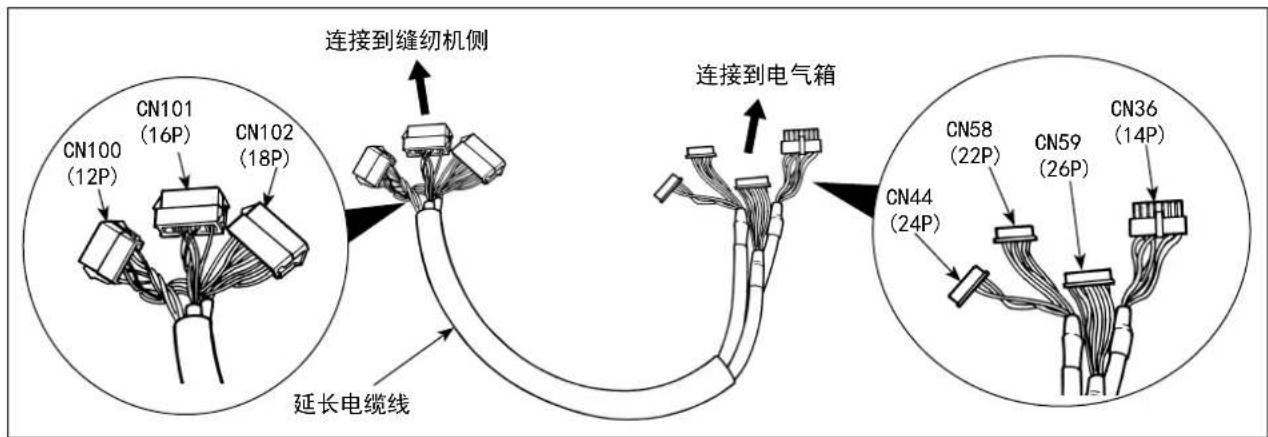

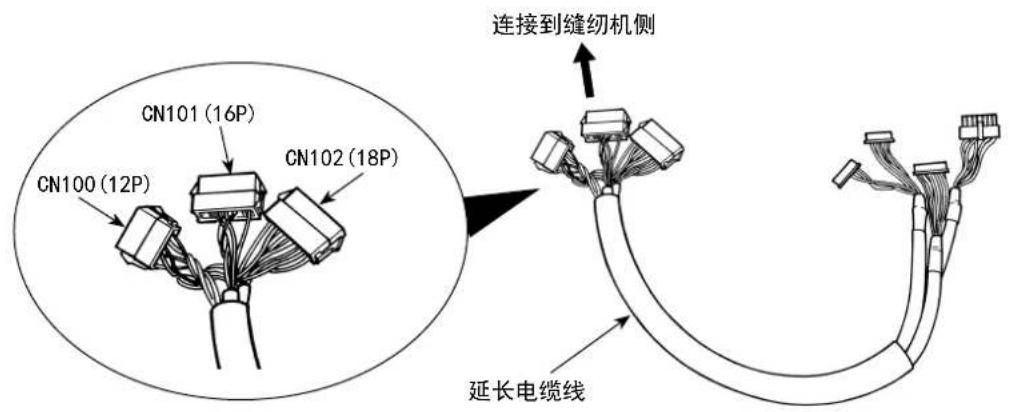

CN59 扩展输出连接器 ( 电磁阀输出 ) 延长电缆线– 13 – 2)如

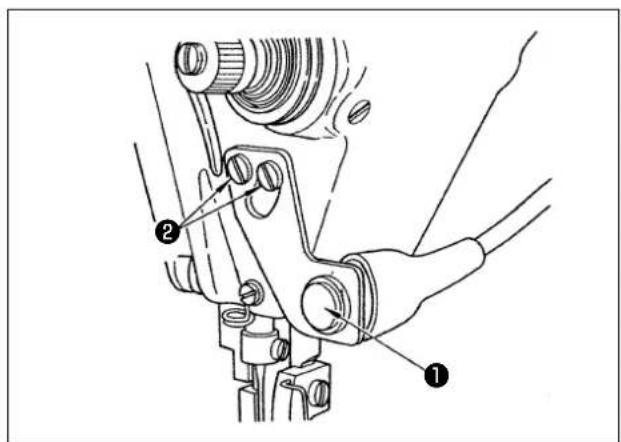

2)在按压期间 , 可以进行倒缝。 3)手离开之后 , 则变为正传动。 ( 注意 ) 请不要用过大的力量按开关，也不要敲打开 关。有可能把开关弄坏。 (2) 开关的位置 1)请把开关的位置调整到使用方便的位置。 2)拧松螺丝

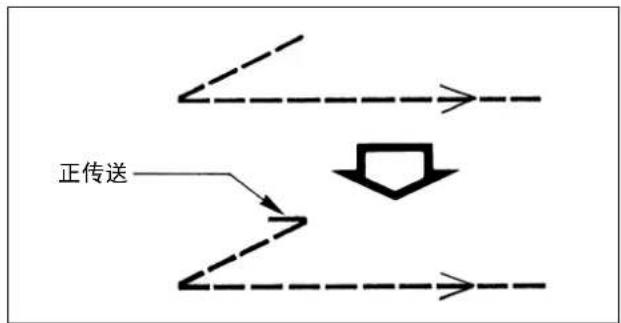

单固定缝制 (V 形固定缝制 ) 的缝制开始 , 发生跳 针时 , 请在缝制开始加入正传送 1 ～ 2 针。– 15 –

CN100(12P) 引脚 No. 功能

连接到缝纫机侧– 16 – CN36(14P) 引脚 No. 功能

10. 关于 LU-2220N-7 上线抓线功能

0 ：打开 (ON) 上线抓线开关后，功能变成有效。 1 ：上线抓线功能无效。 2 ：不管是否打开 / 关闭 (ON/OFF) 上线抓线开关，功能均为有效。

1)参照「1．安装机头的设定1) 功能设定模式的变换方法」，变换成功能设定模式。 2)按

，呼出功能设定 No.156。 3)请按

11. LU-2200N-7 系列 对应粗线的切线

使用粗线 ( 相当于 #4 以上 )，而线不能切断时，请设定下列功能。

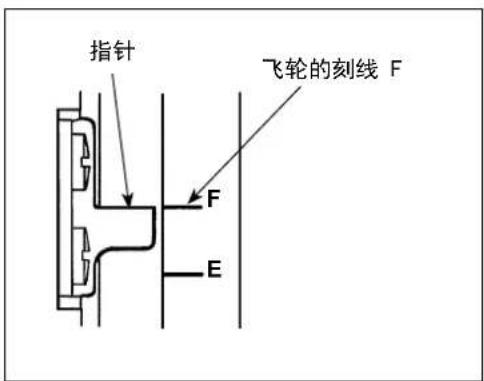

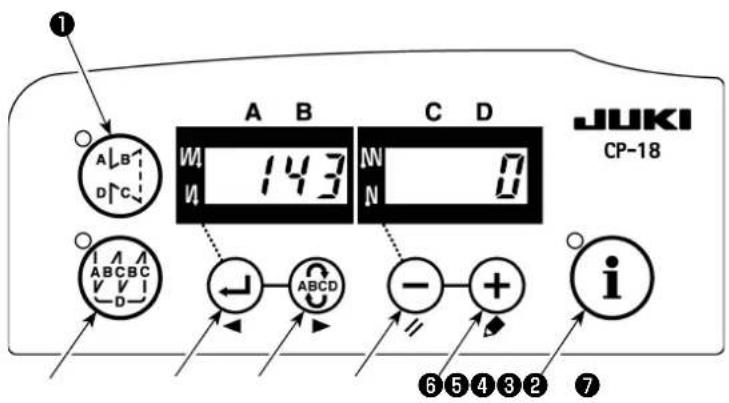

功能 No.143 切线上停止制动器开始角度 设定切线上停止时的制动器开始角度。 设定范围 ：0 ～ 10 度 工厂出货时的设定值 ：0 度 把上停止位置设定到指针和飞轮的刻线 F 对齐的位置。 首先，把设定的数值设定为「7」度，然后确认上停止位置。 如果上停止位置超过了刻线 F 的话，则按照下述 3) 的方法把 设定值减少 1 进行设定，然后再确认上停止位置。 如果上停止位置还不到刻线 F 的话，则按照下述 3) 的方法把 设定值增加 1 进行设定，然后再确认上停止位置。 把功能 No.56（切线后反转提升机针功能）设定为「0: 无效」，

1)参照「1．安装机头的设定1) 功能设定模式的变换方法」，变换成功能设定模式。 2)按

，呼出功能设定 No.143。 3)请按

12. 缝纫机在下停止位置针杆下降时的对应

缝纫机停止在下位置，针杆下降时，请设定下列功能。

针杆上下定位置保持功能 0：无针杆定位置保持功能 1：针杆定位置保持力弱 2：针杆定位置保持力中 3：针杆定位置保持力强 1)参照「1．安装机头的设定1) 功能设定模式的变换方法」，变换成功能设定模式。 2)按

13. 各附属装置的 SC-922 功能项目一览表

设定范围 内容 对应机种 2 间距装置 148 输出缝制开始、缝

中的 2 间距 用户 0、1 0 ： 无 效 1 ：在缝制开始、结束倒缝的缝制控制 中进行 2 间距输出 LU-2212N-7 LU-2220N-7 149 翻转交替上下量输 出中的 2 间距输出 用户 0、1 0 ： 无 效 1 ：在交替上下输出时、同步地翻转输 出 2 间距输出的状态 150 2 间距初期输出 用户 0、1、2 0 ：电源 ON 时恢复到上一次电源 OFF 时

1 ：电源 ON 时关闭 (OFF)2 间距输出 2 ：电源 ON 时打开 (ON)2 间距输

用户 0、 1～30针 0 ：自动解除无效 1 ～ 30 ：按照设定针数自动解除交替上

用户 0、1、2 0 ： 无 效 1 ：切线后，强制地关闭 (OFF) 交替上

2 ：切线后，强制地打开 (ON) 交替上下

147 交替上下初期输出 用户 0、1、2 0 ：电源 ON 时恢复到上一次电源 OFF 时

1 ：电源 ON 时关闭 (OFF) 交替上下输出。 2 ：电源 ON 时打开 (ON) 交替上下输出。 上线抓线装置 156 选择上线抓线开关

用户 0、1、2 0 ：打开 (ON) 上线抓线开关后，功能变

1 ：上线抓线功能变为无效。 2 ：把强制性上线抓线动作设定为有效。 LU-2220N-7Copyright ©
