YW4500 - 电视天线 TOA - 免费用户手册

产品类型	UHF 偶极室内电视天线
品牌	TOA
型号	YW-4500
电源	7 至 12 V DC (由调谐器提供)
功耗	< 15 mA
接收频率	550 至 937.5 MHz (UHF)
天线增益	> 8 dB (在 0 dB 衰减时)
可调衰减器	0 / -10 / -20 dB (可选)
输出阻抗	75 Ω
兼容的同轴电缆类型	RG-6/U 或 RG-11/U
最大电缆长度	35 m (RG-6/U), 50 m (RG-11/U)
工作温度	-10°C 至 +50°C
工作湿度	30% 至 85% RH
重量	270 g
颜色	米白色
包含配件	2个木螺丝, 2个机螺丝, 1个橡胶穿线器
安装	室内墙面安装，距离天花板至少 30 cm，距离地面 2.4 m
指示灯	是，通电后亮起
内置 RF 放大器	是，补偿电缆损耗
安全	建议由专业人员进行安装；避免暴露于雨水和潮湿环境
维护	用柔软的干布清洁；请勿使用化学制品

常见问题 - YW4500 TOA

如何安装 YW-4500 天线？

安装分为几个步骤：卸下外壳的4颗螺钉，分离两部分，穿过同轴电缆，剥去端部，将电缆连接到电路板，将后壳固定在墙上，然后装回外壳顶部。确保天线距离天花板至少 30 cm，距离地面至少 2.4 m。

如果指示灯不亮怎么办？

请检查天线是否通过同轴电缆从兼容的调谐器（WT-5800、WT-5805、WT-4820 或 WD-4800）正确供电。确保电缆连接良好且调谐器已通电。如果问题仍然存在，请参阅说明书。

如何调节衰减器？

衰减器开关提供三个位置：0 dB（出厂预设）、-10 dB 和 -20 dB。在没有干扰的情况下使用 0 dB 位置。如果出现干扰（噪声、相邻频道），增加衰减。请注意，这会降低无线麦克风的接收范围。

使用什么类型的同轴电缆？

使用阻抗为 75 Ω 的同轴电缆。推荐类型为 RG-6/U（外径 8.4 mm，最大长度 35 m）和 RG-11/U（外径 10.3 mm，最大长度 50 m）。

与天花板的最小距离是多少？

天线必须安装在距离天花板至少 30 cm 的位置，以确保最佳接收效果。与地面的距离应至少为 2.4 m。

我可以将天线安装在室外吗？

不可以，YW-4500 仅设计用于室内使用。室外安装会使设备暴露于恶劣天气，并可能导致坠落或电击。如果确实需要室外安装，请联系专业人员。

天线是否兼容所有 UHF 调谐器？

该天线设计用于与 TOA WT-5800、WT-5805、WT-4820 和 WD-4800 调谐器配合使用，这些调谐器通过同轴电缆供电。它也可以与其他提供 7 至 12 V DC 电源和 75 Ω 阻抗的 UHF 调谐器一起使用。

出现干扰怎么办？

如果出现干扰，首先检查天线是否垂直放置（水平接收会使增益降低 6 dB）。使用衰减器减少噪声。将天线远离窗户（至少 1 m）和其他天线（间隔 6 至 18 m）。确保无线麦克风距离天线超过 3 m。

如何清洁天线？

用柔软的干布清洁天线。请勿使用化学制品、溶剂或水，以免损坏设备。定期擦拭以避免灰尘积聚。

YW-4500 随附哪些配件？

随附配件包括：2 个木螺丝用于墙面固定、2 个机螺丝用于电气接线盒，以及 1 个橡胶穿线器用于同轴电缆穿线。

用户手册 YW4500 TOA

请遵循本手册中的使用说明，以确保获得本设备的最佳使用效果。此外，我们建议您将本手册妥善保管，以便随时取阅。

1. 安全预防措施

• 使用前，请务必阅读本栏并正确使用。
  · 以下所示的注意事项，记录了与安全有关的重要内容，请务必遵守。
  · 阅读完毕后，请务必将其妥善保管，以便随时取阅。

安全符号与信息惯例

本手册中使用了以下安全符号与信息，以防由于操作不当而引起的人身伤害与财产损失。为预防安全隐患，在操作本产品之前，请仔细阅读本手册并充分理解这些安全符号与信息。

警告

该标志表示，存在潜在的安全隐患，误操作时可能导致死亡或严重伤害。

· 确保将设备牢固安装在足以承受天线重量的墙上或天花板上。

如无法满足上述要求, 则可能引起天线掉落, 引起人身伤害和/或财产损失。

- 请勿将设备置于雨中或可能被水或其他液体浸湿的环境中，否则会引起起火或触电。

- 为防止雷击, 请将设备安装在离避雷针至少5米以外的位置, 且位于避雷导体的保护范围内 (45度角范围)。雷击可能会引起火灾、触电或人身伤害。

- 由于本设备仅供室内使用, 因此请勿在室外安装。如果在室外安装, 零部件的老化将引起装置掉落, 造成人身伤害。此外, 当被雨水淋湿时, 将存在触电的危险。

- 请选择适用于天花板或墙壁结构和构成的螺母和螺栓。无法达到这一要求可能引起设备掉落，造成材料损坏和可能的人身伤害。

- 在雷电天气中请勿触摸插头或天线，因为这可能引起触电。

注意

该标志表示操作不当时，有可能造成中度或轻微的人身伤害或财产损失。

• 请将天线的安装工作交给您的TOA经销商处理, 因为安装需要专业知识。天线掉落可能引起人身伤害。
• 请勿将重物置于设备之上, 因为这可能引起设备坠落或破裂, 引起人身伤害和/或财产损失。此外, 重物本身也可能掉落并引起伤害和/或损失。

2. 一般描述

TOA YW-4500是一款专用于超高频波段无线系统的室内偶极天线。设备底部有一个电源灯，用于显示供电状态（供电时亮起）。

YW-4500通过WT-5800, WT-5805, WT-4820, 或WD-4800的天线连接器的同轴电缆供电。电缆损耗可通过内置RF信号放大器获得补偿。

3. 安装注意事项

• 请勿将设备安装在潮湿或积满灰尘、及暴露在阳光直射、接近灼热器或产生黑烟或蒸汽的位置。
• 当将YW-4500安装在高楼的房间中时, 请确保设备放置在离窗口1米以外的位置, 使无线电电波的外部噪音所产生的干扰降至最低。
• 当使用无线话筒时, 请保持远离YW-4500设备3米以外。否则, 可能会引起使用其他未用频道或产生无线电干扰。
• 当使用两个或两个以上的天线时, 相互间应保持6-18米的距离。
• 当处理同轴电缆端以及将电缆连接至天线和BNC连接器时，请保持高度谨慎。不完整的电缆处理和连接将引起接收灵敏度恶化，增加外部噪音的干扰。
• 使用75Ω阻抗的同轴电缆。

4. 命名表

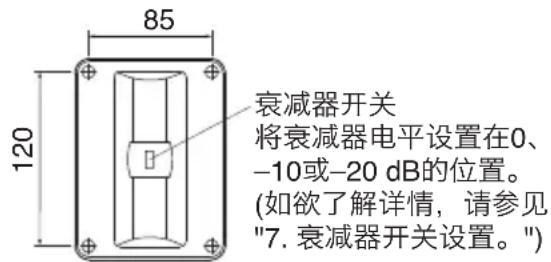

[前端]

85 120 衰减器开关 将衰减器电平设置在0、 -10或-20 dB的位置。 (如欲了解详情，请参见 "7. 衰减器开关设置。")

单位: mm
[

105 126

顶

[侧面]

116 140 顶盖 底盖

[

电源灯 设备通电时灯亮起。

尼

5. 安装

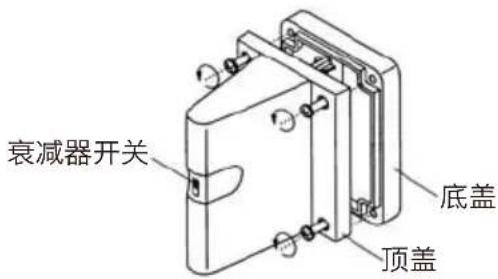

第1步 拆除顶盖上的4个螺丝。

衰减器开关 底盖 顶盖

第 2 步 将顶盖从底盖上拆开。

- 如果同轴电缆通过天花板或地板在墙上连线 1. 使用一对剪线钳切除外框的电缆出口。

电缆出口

1. 将提供的橡胶垫圈切成一半。一半适用于RG-6U电缆(较小的内径), 另一半适用于RG-11/U电缆(较大内径)。将电缆穿过垫圈。(在电缆安装完成后将垫圈插入电缆入口)

1. 钻一个直径20 mm的孔。
2. 将同轴电缆穿过孔和底盖，并如下图所示将其拉出。

Ø20 mm

- 如果使用隐藏式电箱安装同轴电缆（安装螺距：83.5 mm）将同轴电缆穿过电箱和底盖。 注: 确保使用足够厚度的管道, 使得连线同轴电缆能够轻松插入。

拆开编织屏蔽， 将其向后弯曲。 电介质 导体 保护罩 10312

- RG-11/U

编织屏蔽 13

导体 编织屏蔽 3 10

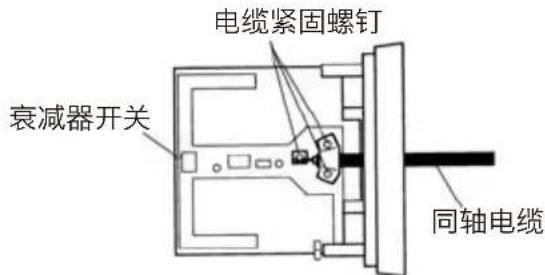

第 4 步 将同轴电缆固定在天线电路板上。

1. 拆除3个电缆紧固螺钉。
2. 将同轴电缆连接至电路板。
3. 用拆除的螺丝固定电缆。

电缆紧固螺钉 衰减器开关 同轴电缆

第 5 步 将天线底盖安装到墙上。

使用提供的木螺丝(4x25)将其固定在墙面，或使用机械螺丝(3.5x 20)将其固定在电箱上。

- 当安装YW-4500时, 确保天线离天花板距离30厘米以上。建议设备安装在离地2.4米以上的高度。

超过30厘米

- 将天线设置成与天花板垂直。当水平安装时，天线的接收灵敏度约比垂直安装时低6 dB。接收灵敏度很大程度上取决于安装条件。

第 6 步 更换顶盖, 重新拧紧拆除的4个顶盖螺丝。

在此类情况下，请注意以下要点。

• 顶盖应与灯孔一同固定（位于底部），面朝下。
• 内置电路板上的衰减器开关旋钮应与顶盖旋钮匹配。

6. 同轴电缆规格

电缆类型	外直径	最大长度
RG-6/U	8.4 mm	35 m
RG-11/U	10.3 mm 50 m

7. 衰减器开关设置

衰减器开关旨在使2个或2个以上具有相同频道或邻近频道的话筒过于接近时产生的外部噪音或干扰降至最低程度。

衰减电平可供选择, 分0(工厂预置)、-10和-20 dB档。

衰减电平越高(天线灵敏度减少), 无线话筒的可用区域面积越窄。

如果没有干扰，则将天线衰减器开关设在0 dB档。

8. 规格

电源 DC 7~12 V	(调谐器供电)
电流消耗 低于15 mA
接收频率 550~937.5 MHz, UHF
天线增益 超过8 dB (0 dB档)
衰减器 0/-10/-20 dB (可选)
输出阻抗	75 Ω
建议电缆类型	RG-6/U或RG-11/U
工作温度	-10~50°C
工作湿度	相对湿度30%至85%
重量 270 g
颜色 灰白色

注: 设计与规格若有更改，恕不另行通知。

- 配件

木螺丝 2

机械螺丝

(供电箱使用) 2

橡胶垫圈 1
