M5 - 麦克风 Røde - 免费用户手册

用户手册 M5 Røde

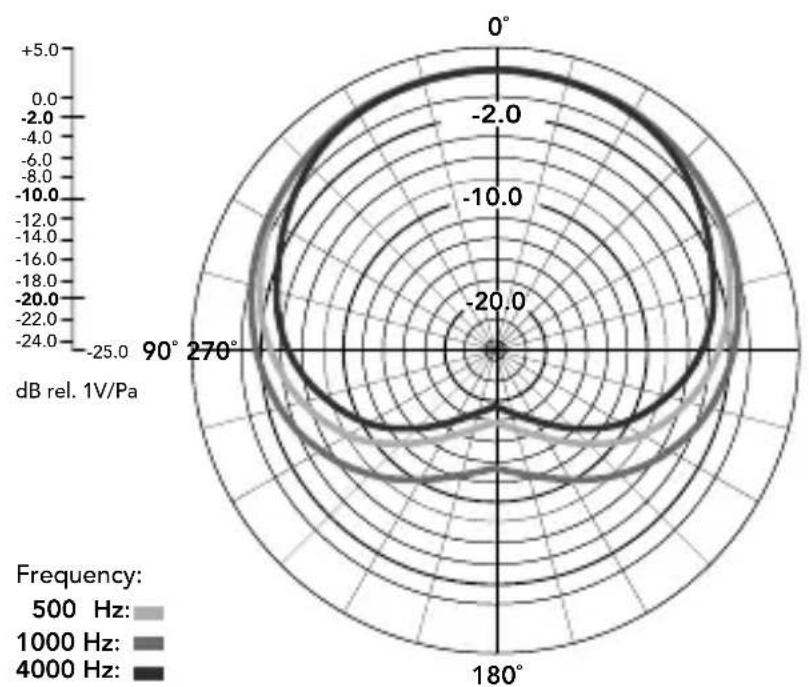

M5_multilingual_manual.indb 111M5_multilingual_manual.indb 111 2/09/2013 7:00:16 PM2/09/2013 7:00:16 PM112 M5 是录音室品质的电容话筒，可完美再现声音细节。 它采用心 形拾音模式，意即话筒会拾取正前方的声音，并忽略话筒后方的

该拾音模式可以良好记录所需的音源，同时降低周围其他乐器、噪

M5 不仅是记录音乐的理想选择，而且是影片中环境录音和室内对

内装拾音对经过 RØDE 音频工程团队的精挑细选，保证声学匹 配，提供完美的立体声配置兼容性。

• 于 www.rodemic.com/warranty 在线注册后免费延长至 10

M5_multilingual_manual.indb 113M5_multilingual_manual.indb 113 2/09/2013 7:00:18 PM2/09/2013 7:00:18 PM114 VideoMic<:hs>Pro 自购买之日起享受一 (1) 年的有限保修。 访问 我们的网站（网址见下）并在线注册您的话筒后，即可免费延长至 完整的十 (10) 年保修。

有源电路 JFET 带双极输出缓冲器的阻抗变换器

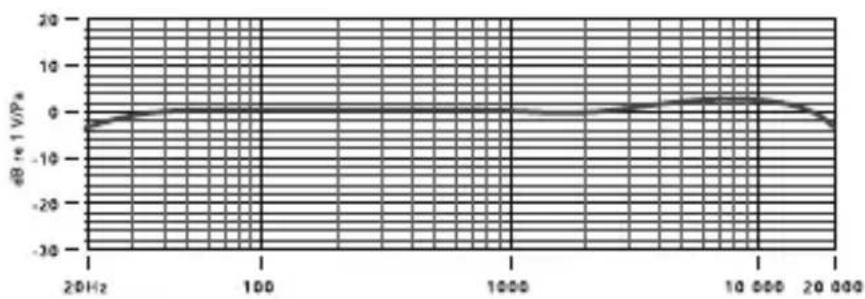

频响范围 20Hz~20kHz 输出阻抗 200Ω 等效噪声 19dBA SPL（按 IEC651）

最大声压级 140dB 信号/噪声 75dBA SPL（按 IEC651） 电源要求 24V 幻象电源 48V 幻象电源 输出连接 3 针 XLR 引脚 2 (+)、引脚 3 (–) 和引脚 1（接地）平衡 净重 80g 附件 RM5 话筒夹 (x2) WS5 防扑罩 (x2) M5_multilingual_manual.indb 117M5_multilingual_manual.indb 117 2/09/2013 7:00:18 PM2/09/2013 7:00:18 PM118 给 M5 供电 在给话筒幻象供电之前接好所有电缆，通电时请勿将话筒线缆拔

The M5 需要 48V DC (P48) 或 24V DC (P24) 幻象供电。 如果调 音台或前置放大器中不包含此幻象电源，则必须使用外部幻象电

一些幻象电源的供电达不到其额定电压。 如果未能达到所需的电 压，将会降低话筒的动态范围和一般性能。 我们强烈建议使用信誉良好的高品质电源。 电力供应故障所造成 的损害不在保修范围内。 M5_multilingual_manual.indb 118M5_multilingual_manual.indb 118 2/09/2013 7:00:19 PM2/09/2013 7:00:19 PM幻象电源是什么？ 所有电容话筒的内部电路都需要电源供电才能运作。 幻象电源是通过 XLR 供给话筒电路运作所需的直流电压，而无需

大多数调音台、音频接口和前置放大器单元都内置有幻象电源开 关。 如果您的设备没有幻象电源，则可以购买外部电源并接入到 前置放大器和 M5 之间。 请务必检查您的幻象电源是 P48 (48V DC) 还是 P24 (24V DC)，以确保正常运作。 M5_multilingual_manual.indb 119M5_multilingual_manual.indb 119 2/09/2013 7:00:19 PM2/09/2013 7:00:19 PM120 安装 M5 M5 配对话筒提供一对配对 RM5 话筒架。 其中包括标准 5/8 螺纹 底座和 3/8 螺纹接头，提供更大的安装灵活性。 要将 M5 安装到 RM5 中，请将话筒底座放置在话筒架后部并将其 用力推往前方，直到话筒卡入话筒架上。 可以利用话筒架的一侧调节杆调节 RM5 的松紧。 M5_multilingual_manual.indb 120M5_multilingual_manual.indb 120 2/09/2013 7:00:19 PM2/09/2013 7:00:19 PM121 M5 是“极性”话筒，因此话筒方向应始终朝向所要录制的音源。 无论是录制人声、乐器或其他任何音源，请务必花时间实验话筒的 不同摆放位置，以确保拾音达到最佳效果。 请尽可能多地调整话 筒位置来实验并确定最佳位置，而不是试图通过 EQ 和其他后期工

通过音频接口录音时，如果通道条或调音台设有内置均衡器，开始 录音时请务必先将均衡调平（不削减也不提升），或将其关闭。 通过合理摆位实现最合适的拾音效果后，就可以添加均衡、压缩、 混响和其他后期效果来进一步美化您的录音。 请务必谨慎使用均衡，当您希望通过任意方式来改变录制的声音 时，请确保总是先“削减”任何不想要的频段，而不是提升其他

与录音过程的其他环节类似，寻找正确的声音始终必须通过反复实 验来做到，而且您总是应当在声音最满意的情况下再开始录制。 靠耳朵来仔细听，而不要用眼睛来判断！ M5_multilingual_manual.indb 122M5_multilingual_manual.indb 122 2/09/2013 7:00:19 PM2/09/2013 7:00:19 PM123 话筒摆放位置并没有既定的规则，但在开始录音时通常可参考下列 提示来摆放您的 M5，大多数情况下都可以获得满意的结果。 要敢 于尝试您自己的话筒摆位，录制出您希望用 M5 得到的声音。

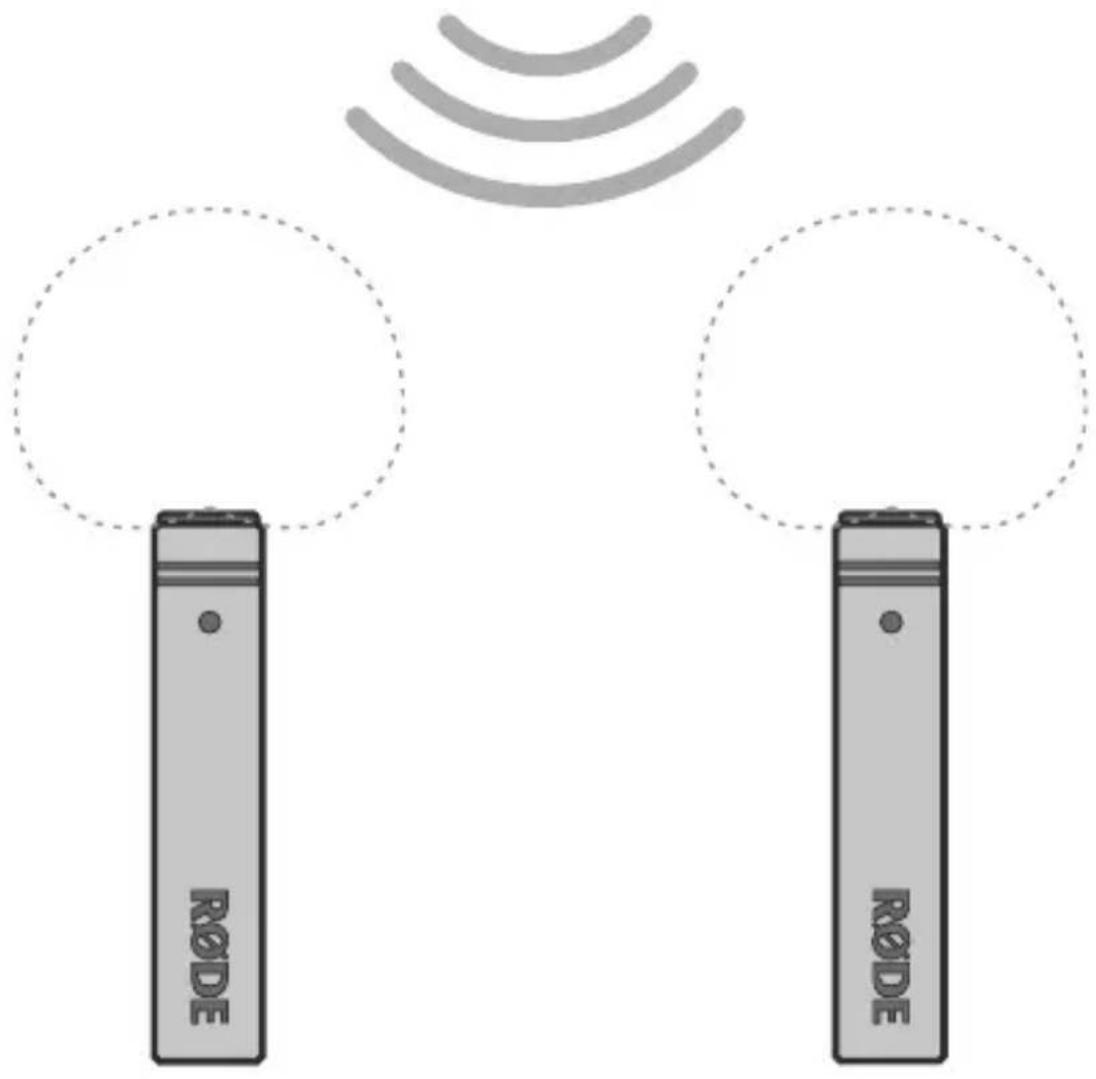

要对隔摆放 M5 话筒录制立体声，就需要用两个单独的话筒架来放 置话筒。 最好一边听信号一边试验话筒的摆放位置和方向，以确 保两支话筒信号相匹配。 间隔摆放是录制涵盖范围广的声源或乐器，或者需要多点录 制声音以真实再现声音的理想方式。 这样通常可以录制出很宽广的立体声像，非常适合录制合唱 团和乐团的声音。正确使用时，在单个乐器上也能产生令人

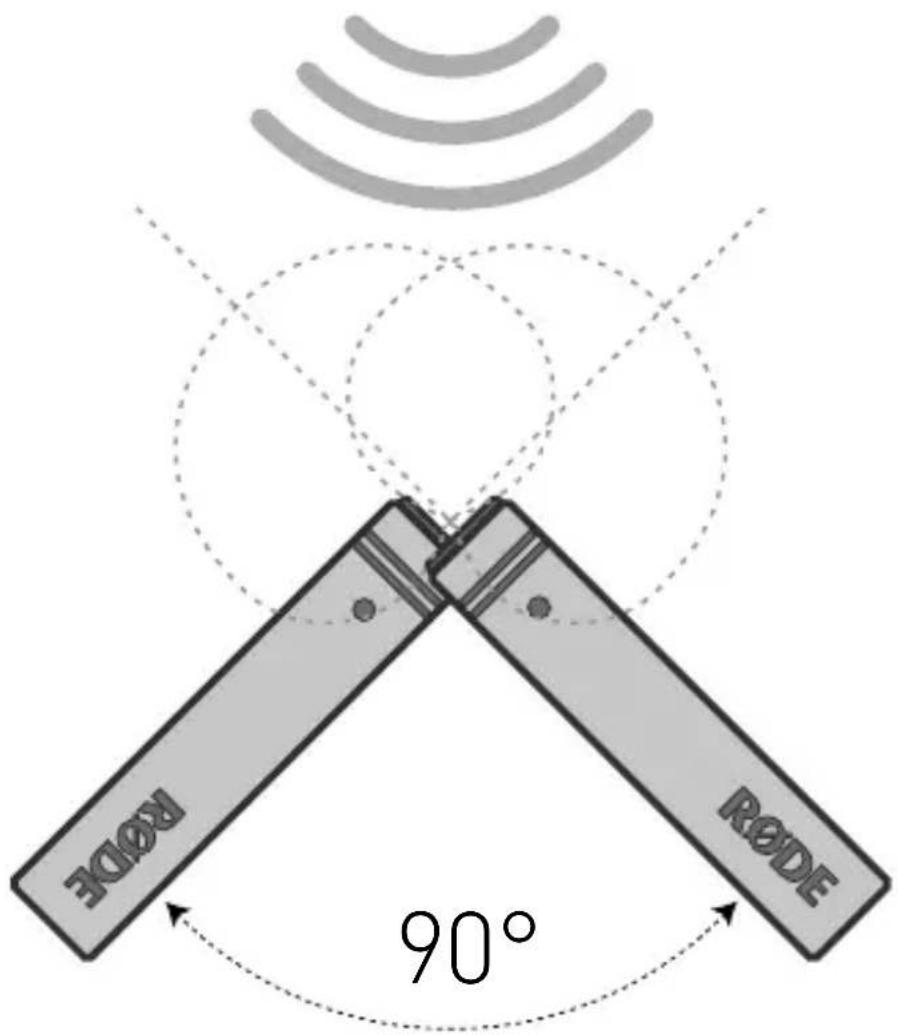

X/Y 配置是重合立体声技术，可保证以最大相位一致性拾取 立体声声源，也就是说录制的声音不仅在立体声播放时效果 优异，以单声道播放时效果也绝佳。 这是话筒极头相互垂直重叠并且尽可能靠近的摆放来实现 的，此时声源的声音同时到达两个极头。 虽然X/Y 配置对 单声道兼容性好而且使用简单，但其立体声声像不如 ORTF

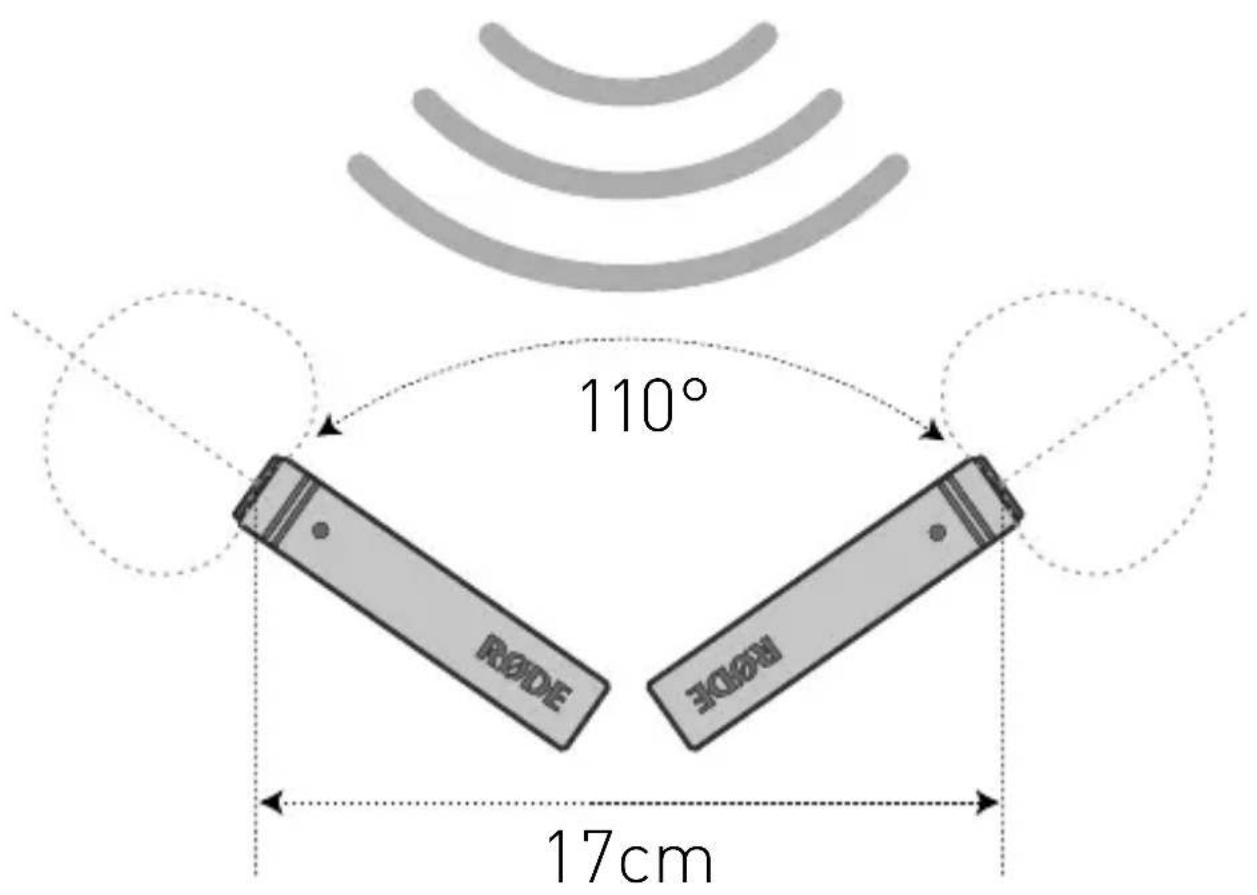

M5_multilingual_manual.indb 127M5_multilingual_manual.indb 127 2/09/2013 7:00:20 PM2/09/2013 7:00:20 PM128 立体声 ORTF 要采用 ORTF 配置摆放 M5 话筒，就需要用立体声支架或两个单独 的话筒架来放置话筒。 两支话筒应相互成 110º 摆放，极头朝外， 相隔 17cm。 ORTF 技术在 1960 年左右由法国广播电台“Office de Radiodiffusion Télévision Française”发明，设计的最初 目的是以模仿人类听觉响应的方式录音。 极头之间的距离增加会产生比 X/Y 或中央录制等更为宽广

M5_multilingual_manual.indb 129M5_multilingual_manual.indb 129 2/09/2013 7:00:20 PM2/09/2013 7:00:20 PM130 使用后应将 M5 从防震架上拆下，用干燥软布擦拭，并放置在产品 随附的保护防尘套或拉链箱内。 存储时，请务必在话筒头部放置干燥剂（随附），以便吸收可能出 现的水分。 使用一段时间后，干燥剂本身需要再次干燥。 当干燥 剂变为粉红色时，即表示其已饱和，需要干燥处理。 只需将干燥剂放置在约 100~150° 摄氏度烘箱中处理约十分钟即 可再次使用。 干燥剂变回蓝色后，即可再次高效吸附水分。

如果话筒需要接受工厂授权的维修服务，则由该经销商负责将其

我们拥有广泛的经销商网络，但如果您仍难以获得您所需要的建议 或协助，请立即通过以下信息直接与我们联系。 或者，您也可访问 www.rodemic.com/support 查看我们的详细联 系方式和常见问题列表。

要查看国际进口商和经销商的完整列表，请访问我们的网 站：www.rodemic.com/distributors。
