Tipo de producto	Micrófono de condensador cardioide compacto 1/2"
Marca	Røde
Modelo	M5 (vendido por par)
Directividad	Cardioide
Cápsula	1/2" con membrana bañada en oro
Respuesta en frecuencia	20 Hz – 20 kHz
Impedancia de salida	200 Ω
Ruido equivalente	19 dBA SPL (IEC 651)
Nivel de salida máximo	+13,5 dBu (1 kHz, 1 % DHT bajo 1 kΩ)
Sensibilidad	-34 dB re 1 V/Pa (10,46 mV a 94 dB SPL) ±2 dB
Rango dinámico	121 dB SPL
Presión acústica máxima	140 dB SPL
Relación señal/ruido	75 dBA (IEC 651)
Alimentación phantom	24 V o 48 V
Conector de salida	XLR de 3 pines (balanceado, pin 2+, 3-, 1 masa)
Peso	80 g
Material del cuerpo	Metal, acabado negro mate
Accesorios incluidos	2 pinzas RM5, 2 espumas WS5
Garantía	1 año (ampliable a 10 años mediante registro en línea)
Mantenimiento	Limpiar con un paño suave y seco; guardar en lugar libre de polvo; utilizar el desecante incluido.
Diseñado y fabricado	Australia

Preguntas frecuentes - M5 Røde

¿Qué alimentación phantom necesita el Røde M5?

El Røde M5 necesita una alimentación phantom de 24 V (P24) o 48 V (P48). Se recomienda usar una fuente de calidad para evitar una disminución del rendimiento. Conecte todos los cables antes de activar la alimentación y no los desconecte mientras esté activa.

¿Cómo montar el M5 en un pie de micrófono?

Utilice la pinza RM5 incluida. Sostenga la base del micrófono cerca de la parte posterior de la pinza y empuje hacia abajo hasta que quede bien fijada. La pinza tiene una rosca estándar de 5/8" con adaptador de 3/8" para la mayoría de los pies.

¿Puedo usar el M5 sin alimentación phantom?

No, un micrófono de condensador necesita alimentación phantom para funcionar. Si su interfaz o consola no la proporciona, use una caja de alimentación phantom externa (P24 o P48).

¿Cómo limpiar y mantener el M5?

Después de usar, limpie el micrófono con un paño suave y seco. Guárdelo en su protector contra polvo con la bolsa desecante incluida. Si los cristales se vuelven rosados, séquelos en el horno a 100-150°C durante 10 minutos hasta que vuelvan a ser azules.

¿Cuál es la diferencia entre los pares A/B, X/Y y ORTF?

El par A/B utiliza dos micrófonos separados para una imagen estéreo amplia pero puede causar problemas de fase. El par X/Y coloca las cápsulas a 90° una sobre otra para una estéreo monocompatible sin desfase. El par ORTF utiliza un ángulo de 110° y una separación de 17 cm para imitar la audición humana.

¿El M5 viene con un protector antiviento?

Sí, el par de M5 viene con dos protectores de viento WS5 que se fijan en la cápsula para reducir los ruidos de viento y soplido durante grabaciones en exteriores.

¿Cómo extender la garantía del M5 a 10 años?

Registre su micrófono en el sitio web www.rodemic.com/warranty o escanee el código QR incluido en el manual. La garantía básica de un año se extiende gratuitamente a diez años.

¿El Røde M5 se vende por unidad o por par?

El M5 se vende generalmente por par para uso estéreo. El manual menciona que el par ha sido seleccionado para máxima compatibilidad y homogeneidad.

¿Qué tipo de cable XLR usar con el M5?

Use un cable XLR de 3 pines estándar con configuración balanceada: pin 2 = señal positiva (+), pin 3 = señal negativa (-), pin 1 = tierra. Asegúrese de que el cable sea de buena calidad para evitar interferencias.

¿Se puede usar el M5 para grabaciones en exteriores?

Sí, el M5 es adecuado para capturas de sonidos en exteriores y diálogos de películas. Use los protectores de viento WS4/W5 incluidos para reducir el ruido del viento y coloque el micrófono en un pie estable con un protector antiviento adicional si es necesario.

MANUAL DE USUARIO M5 Røde

Micrófonos de condensador cardioide compactos de 1/2"

www.rodemic.com/m5

Introducción

El M5 es un micrófono de condensador de media pulgada de calidad de estudio, diseñado para proporcionar una reproducción de sonido extremadamente detallada. Cuenta con un patrón polar cardioide y un diseño de direccionamiento frontal, lo que signifi ca que capturará el sonido dirigido al extremo frontal del micrófono y rechazará el sonido procedente de la parte posterior del micrófono.

Este patrón de captura permite grabar la fuente de sonido deseada al tiempo que reduce el nivel de otros instrumentos próximos, ruidos o fuentes de sonido.

El M5 no sólo resulta ideal para grabar música, sino que también es un micrófono fantástico para grabar el sonido ambiente y los diálogos en rodajes en interiores.

Los dos micrófonos incluidos han sido cuidadosamente elegidos por el equipo de ingeniería de audio de R∅DE para que la acústica de los dos dispositivos coincida, de modo que se garantiza una perfecta compatibilidad cuando se usan en confi guraciones estéreo.

Características

• Cápsula de 1/2" con membrana chapada en oro
• Patrón polar cardioide
• Cuerpo completamente metálico
• Circuito sin transformador de bajo nivel de ruido
• Electrónica de montaje en superfi cie de última generación
• Resistente acabado en negro mate
• Conectores de salida chapados en oro
• Diseñado y fabricado en Australia
• La garantía puede ampliarse gratuitamente hasta 10 años registrándose online en www.rodemic.com/warranty.

Garantía

El M5 tiene una garantía limitada de un (1) año desde la fecha de compra. La garantía puede ampliarse gratuitamente hasta diez (10) años registrando el micrófono online a través de nuestro sitio web, de la forma descrita a continuación.

Registra ahora los dos M5 y consigue una garantía gratuita de 10 años.

Escanea el código QR con un Smartphone o visita www.rodemic.com/warranty.

Especifi caciones

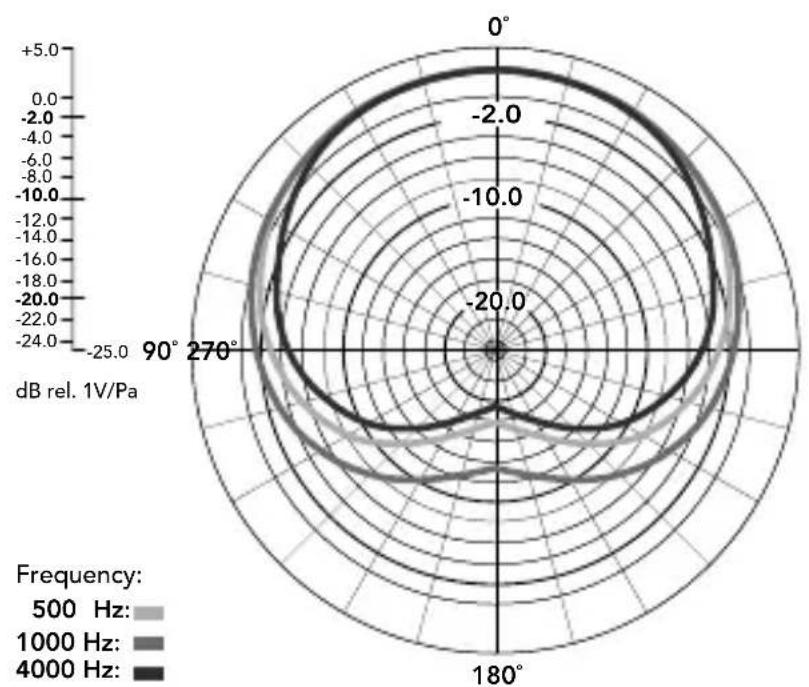

Respuesta polar

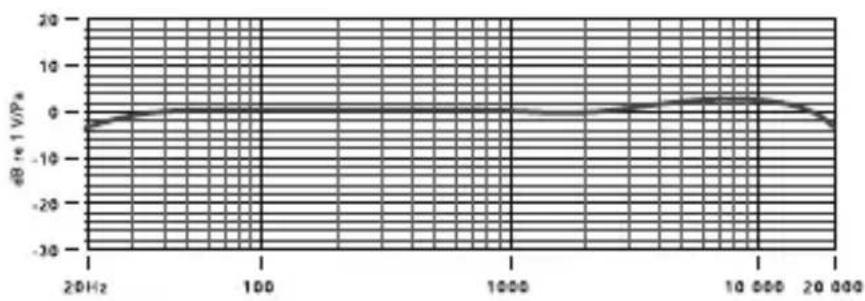

Respuesta de frecuencia

72	Especifi caciones
	Principio acústico	Gradiente de presión
	Electrónica activa	Convertidor de impedancia JFET con búfer de salida bipolar
	Patrón direccional	Cardioide
	Gama de frecuencia	20Hz~20kHz
	Impedancia de salida	200Ω
	Ruido equivalente	SPL de 19dBA (de acuerdo con IEC651)
	Salida máxima	+13.5dBu (1kHz, 1% THD en una carga de 1kΩ)
	Sensibilidad	-34dB re 1V/Pa(10.46mV con SPL de 94dB)±2dB @ 1kHz
	Rango dinámico	SPL de 121dB

SPL máximo	140dB
Señal/ruido	SPL de 75dBA (de acuerdo con IEC651)
Requisitos de alimentación	Alimentación phantom de 24VAlimentación phantom de 48V
Conexión de salida	XLR de 3 patillasSalida balanceada entre la patilla 2 (+),la patilla 3 (−) y la patilla 1 (tierra)
Peso neto	80g
Accesorios	Clip para el micrófono RM5 (x2)Protector WS5 (x2)

Activar el M5

Conecta todos los cables antes de suministrar alimentación phantom al (los) micrófono(s) y no retires nunca el cable del micrófono con el dispositivo conectado.

El M5 requiere alimentación phantom de 48V de CC (P48) o de 24V de CC (P24). Si el mezclador o el amplifi cador no disponen de alimentación phantom, será necesaria una fuente de alimentación phantom externa.

Algunas fuentes de alimentación phantom no suministran el voltaje nominal necesario. Si no se proporciona el voltaje necesario, se reducirá el rango dinámico y el rendimiento general del micrófono.

Recomendamos utilizar una fuente de alimentación fi able y de alta calidad. Los daños causados por una fuente de alimentación defectuosa no están cubiertos por la garantía.

¿Qué es la alimentación phantom?

Todos los micrófonos de condensador requieren una fuente de alimentación para que los circuitos internos del micrófono funcionen.

La alimentación phantom es un voltaje CC que se suministra al micrófono a través del cable XLR y que proporciona a los circuitos del micrófono la alimentación que necesitan para que funcionen, sin que sea necesaria ninguna fuente de alimentación externa para el micrófono.

La mayoría de mesas de mezcla, interfaces de audio y unidades de preamplifi cador tienen un conmutador de alimentación phantom integrado. Si tu equipo no dispone de una fuente de alimentación phantom, puedes adquirir una de externa y utilizarla entre el preamplifi cador y el M5. Asegúrate de comprobar que la fuente de alimentación phantom sea P48 (48V DC) o P24 (24V DC) para que el funcionamiento sea correcto.

Instalar el M5

Los dos M5 se entregan con un par de soportes verticales RM5. Incorporan una rosca estándar de 5/8" en la base y, además, se incluye un adaptador de rosca de 3/8" para una mayor versatilidad en el montaje.

Para instalar el M5 en el RM5, coloca la base del micrófono en la parte posterior del soporte y empuja fi rmemente hacia la parte frontal hasta que el micrófono encaje en el soporte.

La tensión del RM5 se puede ajustar con la palanca situada en el lateral del soporte.

Funcionamiento general

El M5 es un micrófono de direccionamiento frontal, de modo que la cabeza de malla siempre deberá estar orientada hacia la fuente de sonido que deseas grabar.

Al grabar cualquier fuente de sonido, ya sean voces, instrumentos o cualquier otra fuente, dedica algún tiempo a experimentar con la colocación del micrófono para garantizar que capturas el mejor sonido posible. Ajusta la posición del micrófono tantas veces como sea necesario para conseguirlo, en lugar de tratar de compensarlo más tarde con el ecualizar u otras herramientas de procesamiento.

Si estás grabando a través de un interface, una banda de canal o una mesa de mezclas con una sección de ecualizador integrada, empieza siempre ajustando el ecualizador a una confi guración plana (sin cortes ni realces) o, si es posible, desactívalo. Cuando consigas el sonido deseado después de colocar el micrófono, podrás añadir cualquier procesamiento, como ecualizador, compresión, reverberación u otros efectos, para mejorar el sonido de la grabación.

Siempre es mejor utilizar el ecualizador con moderación y,

78

Funcionamiento general

cuando desees cambiar el sonido de una grabación, siempre tendrías que empezar “cortando” las frecuencias no deseadas, en lugar de realizar el resto de frecuencias.

Al igual que con otros aspectos del proceso de grabación, encontrar el sonido adecuado es siempre una cuestión de experimentación y deberías quedarte con lo que te suene mejor. ¡Escucha con los oídos, no con los ojos!

Colocación del micrófono

Tanto si los utilizas como un micrófono independiente o como un par estéreo, no hay reglas fijas cuando se trata de la colocación de los micrófonos M5, pero los siguientes consejos son un buen punto de partida para lograr unos óptimos resultados en la mayoría de los escenarios. No tengas miedo de experimentar con las colocaciones del micro que te parezcan más adecuadas para crear el sonido que deseas con el M5.

Escanea el código con tu Smartphone o visita rockro.de/m5stereo para ver un vídeo de las aplicaciones estéreo para el M5.

Colocación del micrófono

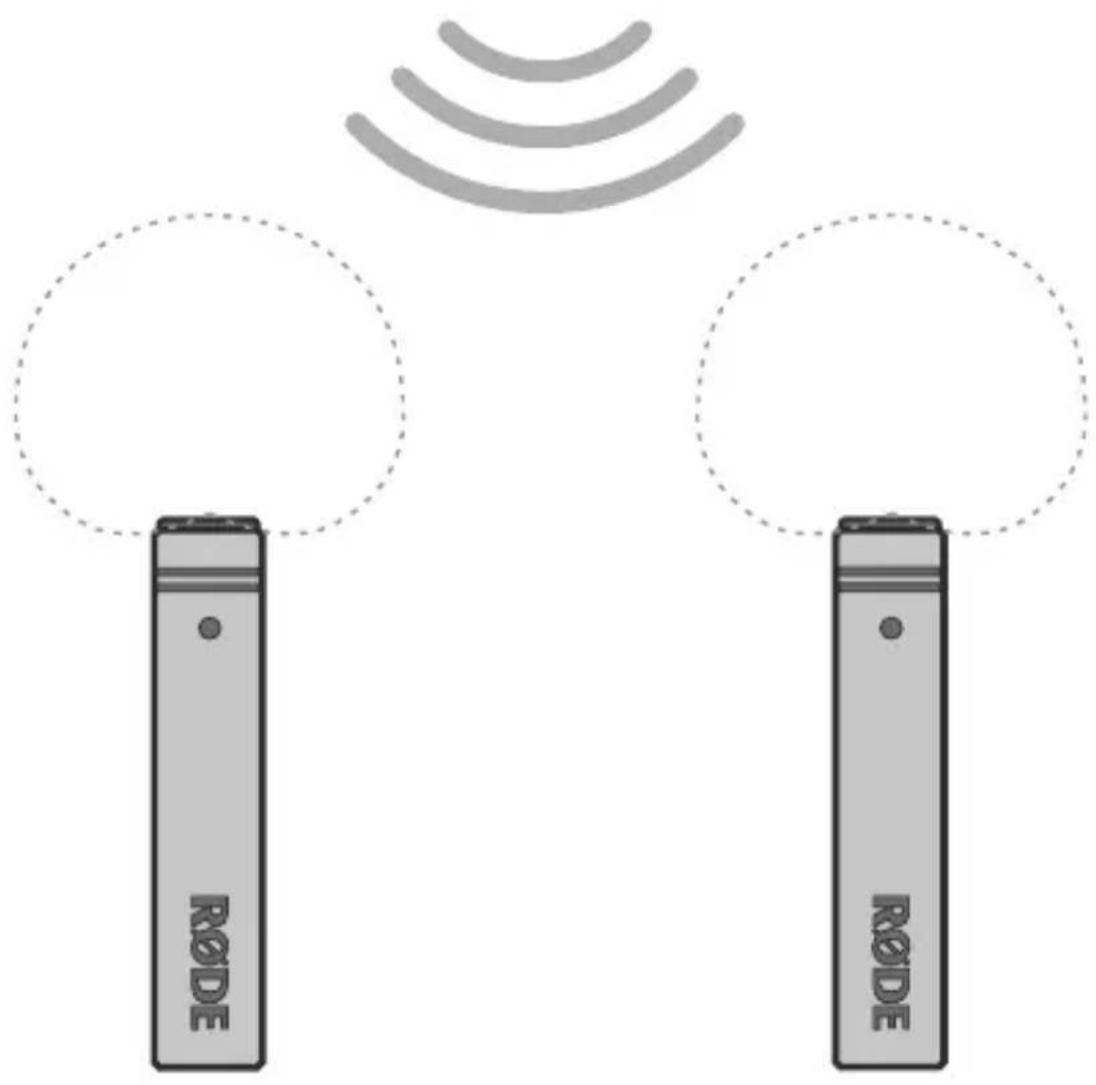

Pares espaciados estéreo

Para instalar los micrófonos M5 en una confi guración de par espaciado, tendrás que colocarlos en dos soportes separados para micrófono. Lo mejor es experimentar con la colocación y la dirección exactas de los micrófonos mientras se escucha la señal, para garantizar la compatibilidad de fase.

El par espaciado es ideal para grabar fuentes de sonido o instrumentos que cubran un área más amplia o requieran más de una fuente puntual para captar una verdadera representación del sonido.

En general producirá una imagen estéreo muy amplia y es ideal para grabar fuentes de sonido, como los coros y conjuntos, pero también puede producir resultados increíbles en instrumentos individuales cuando se usa correctamente.

Fuente de sonido

RQDE RQDE

Colocación del micrófono

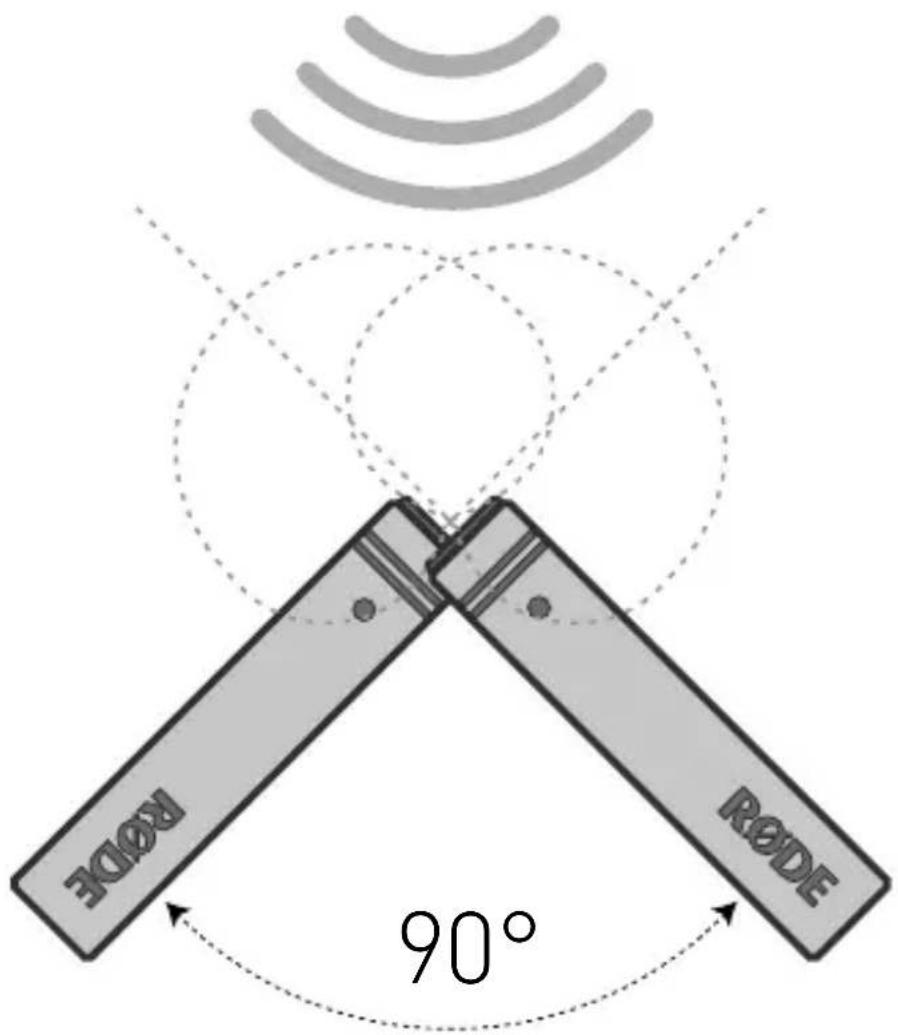

X/Y estéreo

Para montar el par de M5 en confi guración X/Y, coloca los micrófonos como en una barra estéreo o en dos soportes para micrófono separados. Los micrófonos deben ser colocados a 90° entre sí (en ángulo recto) con las cápsulas apiladas unas sobre otras verticalmente.

La confi guración X/Y es una técnica estéreo coincidente que se puede utilizar para recoger las fuentes de sonido en estéreo con la máxima coherencia de fase, lo que signifi ca que el sonido que se graba no sólo sonará magnífí co en estéreo sino que también sonará magnífí co aunque se reproduzca en mono.

Esto se consigue disponiendo las cápsulas unas justo encima de las otras, lo más cerca posible en el eje vertical, para que el sonido llegue a las dos cápsulas al mismo tiempo. Mientras que la confi guración X/Y es ideal para compatibilidad mono y por su facilidad de uso, la imagen estéreo no será tan amplia como otras técnicas tales como ORTF o una confi guración de pares espaciados.

Fuente de sonido

RODE RODE 90°

Colocación del micrófono

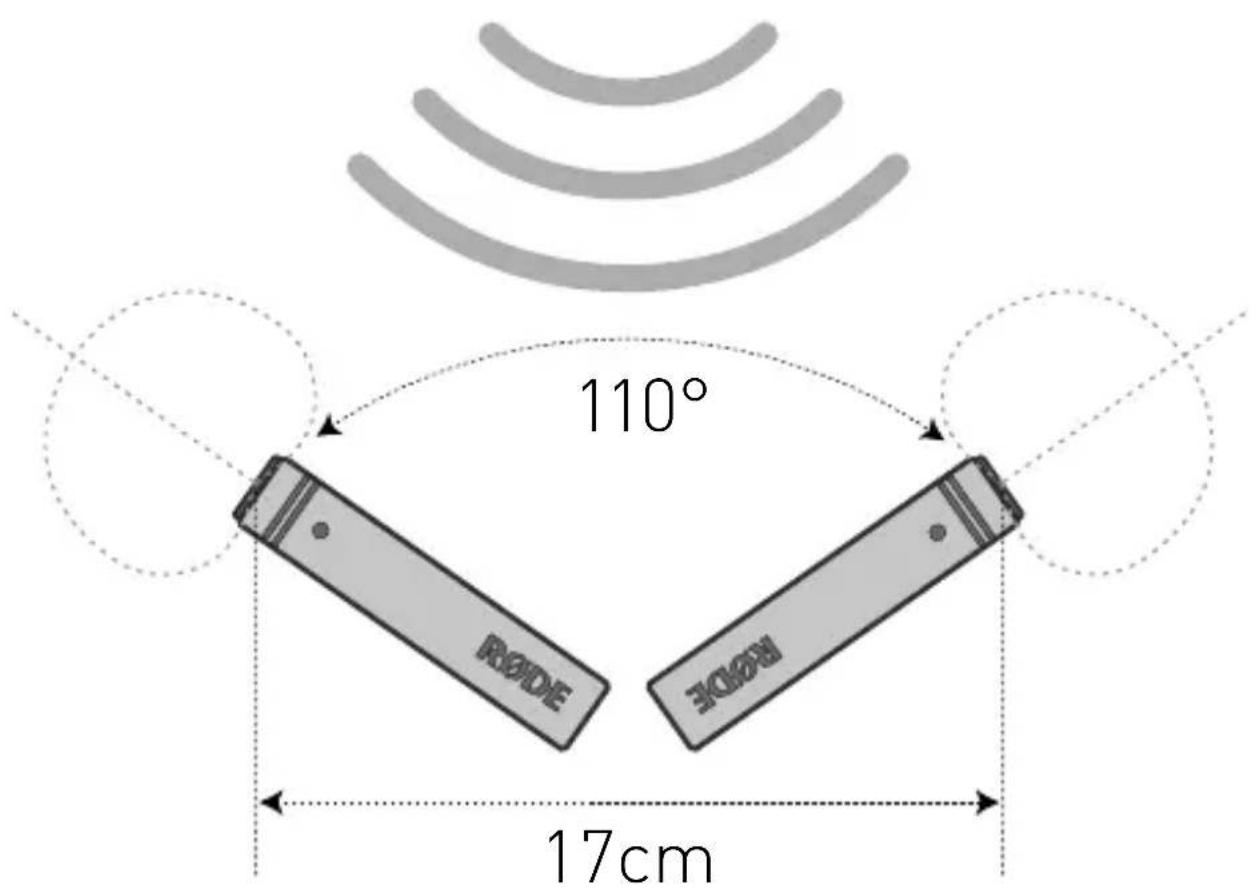

ORTF estéreo

Para montar el par de M5 en confi guración ORTF, coloca los micrófonos como en una barra estéreo o en dos soportes para micrófono separados. Los micrófonos deben colocarse entre sí a 110° con las cápsulas separadas a 17cm y apuntando hacia adelante.

La técnica ORTF fue ideada en torno a 1960 por una emisora francesa, la “Offi ce de Radiodiffusion Télévision Française” y fue diseñada originalmente para imitar la respuesta del oído humano.

El aumento de la distancia entre las cápsulas va a producir una imagen estéreo más amplia que las técnicas de uso de micros de estéreo coincidentes como la X/Y o la Mid-side.

Fuente de sonido

110° RODE ECON 17cm

Seguridad y mantenimiento

Después de su uso, el (los) M5(s) debe(n) ser retirado(s) de su soporte, limpiarse con un paño seco y suave, y guardarse en su almacenamiento.

Asegúrate de colocar los cristales para absorber la humedad (suministrados) en la cabeza del micrófono durante su almacenamiento, con el fin de absorber cualquier humedad presente. Es posible que, en algún momento, debas secar este paquete de cristales. Será necesario si los cristales presentan un color rosado.

Podrás reutilizarlos fácilmente, si los secas en un horno a 100\~150° centígrados durante aproximadamente diez minutos. Los cristales recuperarán su efi cacia cuando vuelvan a ser de color azul.

Atención al cliente

Si experimentas algún problema o tienes alguna pregunta referente al micrófono R∅DE, ponte en contacto con el distribuidor donde lo adquiriste.

Si el micrófono necesita alguna reparación autorizada por la fábrica, el mismo distribuidor se encargará de su devolución.

Nuestra red de distribuidores es muy extensa, pero si tienes difi cultades para obtener los consejos o la asistencia deseados, no dudes en contactar directamente con nosotros.

También puedes visitar www.rodemic.com/support, donde encontrarás los datos de contacto y una lista de las preguntas más frecuentes.

Importadores y distribuidores

En nuestro sitio web www.rodemic.com/distributors encontrarás la lista completa de importadores y distribuidores internacionales.
