MANUALE UTENTE M5 Røde

ITALIANOMANUALE DI ISTRUZIONI

Microfono a Condensatore Cardioide Compatto 1/2” M5_multilingual_manual.indb 89M5_multilingual_manual.indb 89 2/09/2013 7:00:14 PM2/09/2013 7:00:14 PM90 L’M5 è un microfono a condensatore di qualità da studio con capsula da mezzo pollice, progettato per una riproduzione altamente dettagliata del suono. Presenta una fi gura polare cardioide con ripresa frontale, il che signifi ca che capterà il suono prodotto davanti al microfono e non capterà il suono proveniente dal retro. Questa fi gura polare di ripresa permette di registrare la sorgente sonora desiderata e di ridurre il suono di altri strumenti, rumori o sorgenti sonore. L’M5 è ideale non solo per registrare musica, ma è anche un ottimo microfono per registrazioni ambientali o dialoghi in interno per riprese cinematografi che. Questa coppia di microfoni è stata selezionata personalmente dal team di ingegneri audio RØDE perché siano acusticamente identici ed assicurarne la perfetta compatibilità in caso di confi gurazione stereo. Introduzione M5_multilingual_manual.indb 90M5_multilingual_manual.indb 90 2/09/2013 7:00:15 PM2/09/2013 7:00:15 PM91 Caratteristiche

• Capsula 1/2” con membrana placcata in oro

• Circuitazione senza trasformatore a bassissimo rumore

• Connettori di uscita placcati in oro

• Progettato e costruito in Australia

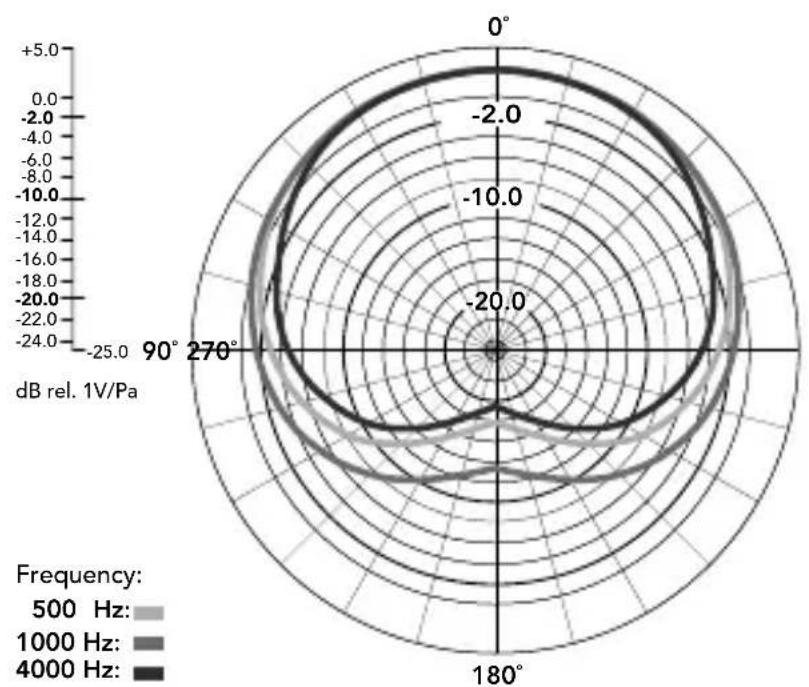

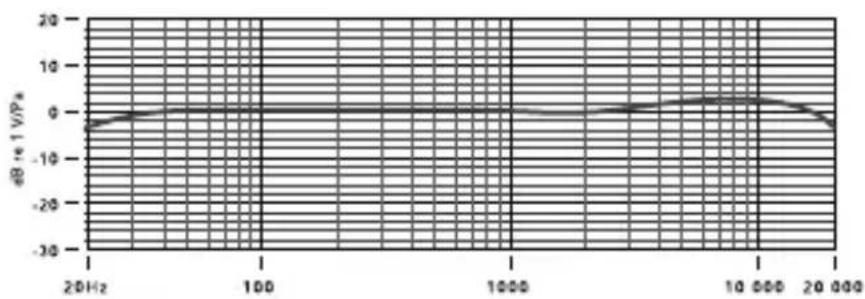

• Estensione gratuita della garanzia a 10 anni con la registrazione online su www.rodemic.com/warranty M5_multilingual_manual.indb 91M5_multilingual_manual.indb 91 2/09/2013 7:00:15 PM2/09/2013 7:00:15 PM92 Il M5 è coperto da una garanzia limitata della durata di un (1) anno a partire dalla data di acquisto. Questa garanzia può essere estesa gratuitamente a dieci (10) anni se registrate il vostro microfono visitando il nostro sito web indicato qui di seguito. Garanzia Registrate ora la vostra coppia di M5 e attivate la vostra garanzia gratuita di 10 anni. Scansionate il codice QR con uno smartphone oppure visitate www.rodemic.com/warranty. M5_multilingual_manual.indb 92M5_multilingual_manual.indb 92 2/09/2013 7:00:15 PM2/09/2013 7:00:15 PM93 Caratteristiche Tecniche Diagramma Polare Risposta in Frequenza

-2.0 -4.0 -6.0 -8.0 -10.0-12.0-14.0-16.0-18.0-20.0-22.0-24.0-25.0dB rel. 1V/Pa +5.0 Frequency: 500 Hz: 1000 Hz: 4000 Hz: M5_multilingual_manual.indb 93M5_multilingual_manual.indb 93 2/09/2013 7:00:15 PM2/09/2013 7:00:15 PM94 Principio Acustico Gradiente di Pressione Elettronica Attiva Convertitore d’impedenza JFET con circuito di uscita bipolare Figura Polare Cardioide Risposta in Frequenza 20Hz~20kHz Impedenza di Uscita 200Ω Rumore Equivalente 19dBA SPL (come da IEC651) Uscita Massima +13.5dBu (@ 1kHz, 1% THD con carico 1kΩ) Sensibilità –34dB re 1V/Pa (10,46mV @ 94dB SPL) ±2dB @ 1kHz Gamma Dinamica 121dB SPL Caratteristiche Tecniche M5_multilingual_manual.indb 94M5_multilingual_manual.indb 94 2/09/2013 7:00:15 PM2/09/2013 7:00:15 PM95 SPL Massima 140dB Segnale/Rumore 75dBA SPL (come da IEC651) Alimentazione Richiesta Alimentazione Phantom 24V Alimentazione Phantom 48V Collegamento di Uscita XLR 3 Pin Uscita bilanciata tra pin 2 (+), pin 3 (–) e pin 1 (massa) Peso Netto 80g Accessori Porta microfono RM5 (x2) Filtro Antivento WS5 (x2) M5_multilingual_manual.indb 95M5_multilingual_manual.indb 95 2/09/2013 7:00:16 PM2/09/2013 7:00:16 PM96 Alimentare l’M5 Collegate tutti i cavi prima di fornire l’alimentazione phantom al microfono e non scollegate mai il cavo del microfono mentre l’alimentazione è attiva. L’M5 richiede l’alimentazione phantom 48V DC (P48) o 24V DC (P24). Se il mixer o il preamplifi catore non soddisfano queste richieste di alimentazione, è necessario un alimentatore phantom esterno. Alcuni alimentatori phantom non forniscono la tensione dichiarata. Se non viene fornita la tensione richiesta, la gamma dinamica e le prestazioni generali del microfono saranno ridotte. Vi consigliamo caldamente di usare un alimentatore riconosciuto di alta qualità. I danni causati da alimentazione difettosa non sono coperti da garanzia. M5_multilingual_manual.indb 96M5_multilingual_manual.indb 96 2/09/2013 7:00:16 PM2/09/2013 7:00:16 PMChe cos’è l’Alimentazione Phantom? Tutti i microfoni a condensatore richiedono un’alimentazione per la circuiteria interna del microfono. L’alimentazione phantom è una tensione continua (DC), che viene portata al microfono tramite il cavo XLR, fornendo ai circuiti del microfono l’alimentazione richiesta per il funzionamento, senza la necessità di un alimentatore esterno. La maggior parte dei mixer, delle interfacce audio e dei preamplifi catori dispongono di un interruttore per l’alimentazione phantom. Se la vostra apparecchiatura non ha l’alimentazione phantom, potete acquistare un alimentatore esterno e inserirlo tra il preamplifi catore e l’M5. Per un corretto funzionamento verifi cate che il vostro alimentatore phantom sia o P48 (48V DC) o P24 (24V DC). M5_multilingual_manual.indb 97M5_multilingual_manual.indb 97 2/09/2013 7:00:16 PM2/09/2013 7:00:16 PM98 Montare l’M5 La coppia di M5 viene fornita con due supporti per asta RM5. Questi supporti dispongono alla base della fi lettatura standard 5/8” e viene fornito anche un adattatore per fi letto da 3/8” per permettervi una maggior versatilità nel montaggio. Per inserire l’M5 nell’RM5 appoggiate la parte posteriore del microfono alla parte posteriore del supporto, poi premete con decisione verso il basso la parte anteriore del microfono. La tenuta dell’RM5 può essere regolata con la leva che si trova a lato del supporto. M5_multilingual_manual.indb 98M5_multilingual_manual.indb 98 2/09/2013 7:00:16 PM2/09/2013 7:00:16 PM99 L’M5 è un microfono a ripresa frontale, quindi l’estremità con la griglia deve essere sempre diretta verso la sorgente sonora che volete registrare. Quando registrate qualsiasi sorgente sonora, che sia una voce, uno strumento musicale o altro, impiegate sempre un po’ di tempo per sperimentare con la posizione del microfono, così sarete sicuri di riprendere il miglior suono possibile. Per ottenere ciò, spostate il microfono tutte le volte che vi sentite di farlo, piuttosto che correggere in seguito con un equalizzatore o altri processori di segnale. Se state registrando tramite un’interfaccia, un channel strip o un mixer che disponga di una sezione di equalizzazione incorporata, iniziate sempre con l’equalizzatore in fl at (nessun taglio o esaltazione) oppure, se possibile, disattivatelo. Una volta ottenuto il suono preferito tramite posizionamento del microfono, potete aggiungere qualsiasi processo che sia equalizzazione, compressione, riverbero o altro per migliorare il suono della vostra registrazione. È sempre meglio usare l’equalizzatore con parsimonia, e quando volete comunque modifi care il suono di una registrazione dovreste Operazioni Generali M5_multilingual_manual.indb 99M5_multilingual_manual.indb 99 2/09/2013 7:00:16 PM2/09/2013 7:00:16 PM100 Operazioni Generali sempre iniziare a farlo ‘tagliando’ le frequenze indesiderate, piuttosto che esaltando le altre. Come in altri aspetti del processo di registrazione, trovare il suono giusto è sempre una questione di sperimentazione, e dovreste sempre procedere con ciò che suona meglio per voi. Ascoltate con le orecchie, non con gli occhi! M5_multilingual_manual.indb 100M5_multilingual_manual.indb 100 2/09/2013 7:00:16 PM2/09/2013 7:00:16 PM101 Sia che stiate usando un singolo microfono o una coppia stereo, non esistono regole prestabilite sul posizionamento dei vostri M5, ma i consigli seguenti sono un buon punto di partenza per ottenere ottimi risultati nella maggior parte dei casi. Per ottenere il suono che avete in mente con il vostro M5, non abbiate timore di sperimentare con il posizionamento del microfono. Posizionamento del Microfono Per guardare un video sulle applicazioni stereo dell’M5, scansionate il codice con il vostro smartphone oppure visitate il sito rockro.de/m5stereo. M5_multilingual_manual.indb 101M5_multilingual_manual.indb 101 2/09/2013 7:00:16 PM2/09/2013 7:00:16 PM102 Coppia stereo distanziata Per montare i vostri microfoni M5 in confi gurazione a coppia distanziata, dovete mettere i due microfoni su due aste microfoniche separate. Per assicurarvi della coerenza di fase, è meglio sperimentare con l’esatta posizione e direzione dei microfoni mentre ascoltate ciò che state registrando. La coppia distanziata è ideale per registrare sorgenti sonore o strumenti che producano suono su di una vasta area o richiedano più di un punto di ripresa per ottenere una corretta rappresentazione del suono. Restituirà, in genere, un’immagine stereofonica molto ampia ed è adatta per registrazioni di cori e gruppi strumentali, ma, se usata correttamente, può produrre ottimi risultati anche nel caso di strumenti singoli. Posizionamento del Microfono M5_multilingual_manual.indb 102M5_multilingual_manual.indb 102 2/09/2013 7:00:16 PM2/09/2013 7:00:16 PM103 Sorgente Sonora M5_multilingual_manual.indb 103M5_multilingual_manual.indb 103 2/09/2013 7:00:16 PM2/09/2013 7:00:16 PM104 X/Y Stereo Per montare la vostra coppia di M5 in confi gurazione X/Y, mettete i microfoni su di una staffa stereo (stereo bar) o su due aste microfoniche separate. I microfoni devono essere angolati di 90º uno rispetto all’altro (angolo retto) con le due capsule posizionate una sopra l’altra verticalmente. La confi gurazione X/Y è una tecnica microfonica coincidente che potete usare per riprendere una sorgente sonora con la massima coerenza di fase, il che signifi ca che il suono che registrate suonerà molto bene non solamente in stereo, ma anche in caso di riproduzione monofonica. Questo avviene quando si dispongono le capsule una sopra l’altra, più vicine possibile sull’asse verticale, in modo che il suono raggiunga entrambe le capsule nello stesso istante. La confi gurazione X/Y è ottima per la sua semplicità d’utilizzo e per la compatibilità mono, ma l’immagine stereo risultante non sarà così ampia come quella ottenibile nel caso di altre tecniche come la ORTF o di una confi gurazione a coppia distanziata. Posizionamento del Microfono M5_multilingual_manual.indb 104M5_multilingual_manual.indb 104 2/09/2013 7:00:16 PM2/09/2013 7:00:16 PM105 90° Sorgente Sonora M5_multilingual_manual.indb 105M5_multilingual_manual.indb 105 2/09/2013 7:00:16 PM2/09/2013 7:00:16 PM106 ORTF Stereo Per montare la vostra coppia di M5 in confi gurazione ORTF, mettete i microfoni su di una staffa stereo (stereo bar) o su due aste microfoniche separate. I microfoni devono esser angolati di 110º uno rispetto all’altro con le capsule distanziate di 17cm dirette verso l’esterno. La tecnica ORTF è nata intorno al 1960 in una stazione radiofonica francese, la “Offi ce de Radiodiffusion Télévision Française” ed è stata ideata originalmente per simulare la risposta uditiva umana. La distanza maggiore tra le capsule rispetto alle tecniche di ripresa microfonica stereo X/Y o Mid-side produrrà un’immagine stereofonica più ampia. Posizionamento del Microfono M5_multilingual_manual.indb 106M5_multilingual_manual.indb 106 2/09/2013 7:00:16 PM2/09/2013 7:00:16 PM107 17cm 110° Sorgente Sonora M5_multilingual_manual.indb 107M5_multilingual_manual.indb 107 2/09/2013 7:00:16 PM2/09/2013 7:00:16 PM108 Dopo l’utilizzo, l’M5 deve essere tolto dal suo supporto, pulito con un panno morbido ed asciutto e riposto. Quando riponete il microfono, assicuratevi di mettere la bustina di cristalli esiccanti (fornita in dotazione) vicino alla capsula, in modo da assorbire l’umidità presente. All’occorrenza la bustina di cristalli dovrà essere asciugata. Questo momento viene indicato dalla colorazione rosa dei cristalli. I cristalli possono essere facilmente riutilizzati mettendoli in forno a 100~150° centigradi per dieci minuti circa. I cristalli funzioneranno correttamente quando saranno tornati al loro colore blu. Sicurezza e manutenzione M5_multilingual_manual.indb 108M5_multilingual_manual.indb 108 2/09/2013 7:00:16 PM2/09/2013 7:00:16 PM109 Se doveste riscontrare problemi o avete qualsiasi domanda riguardante il vostro microfono RØDE, per prima cosa contattate il rivenditore dal quale lo avete acquistato. Se il microfono richiede una riparazione autorizzata di fabbrica, il ritorno sarà organizzato dal venditore. Noi disponiamo di una vasta rete di distributori/rivenditori, ma se avete diffi coltà ad ottenere le risposte o l’assistenza che richiedete, vi preghiamo di non esitare a contattarci direttamente. In alternativa, per contatti dettagliati e FAQ (domande frequenti), visitate il sito www.rodemic.com/support. Importatori & distributori Per la lista completa degli importatori internazionali ed i distributori, visitate il nostro sito web www.rodemic.com/distributors. Supporto M5_multilingual_manual.indb 109M5_multilingual_manual.indb 109 2/09/2013 7:00:16 PM2/09/2013 7:00:16 PM110 Contatti Internazionale 107 Carnarvon Street Silverwater NSW 2128 Australia USA 2745 N Raymond Ave Signal Hill CA 90755 USA PO Box 91028 Long Beach CA 90809-1028 USA M5_multilingual_manual.indb 110M5_multilingual_manual.indb 110 2/09/2013 7:00:16 PM2/09/2013 7:00:16 PM111 www.rodemic.com/m5
