用户手册 HD 6154 Classic Kärcher

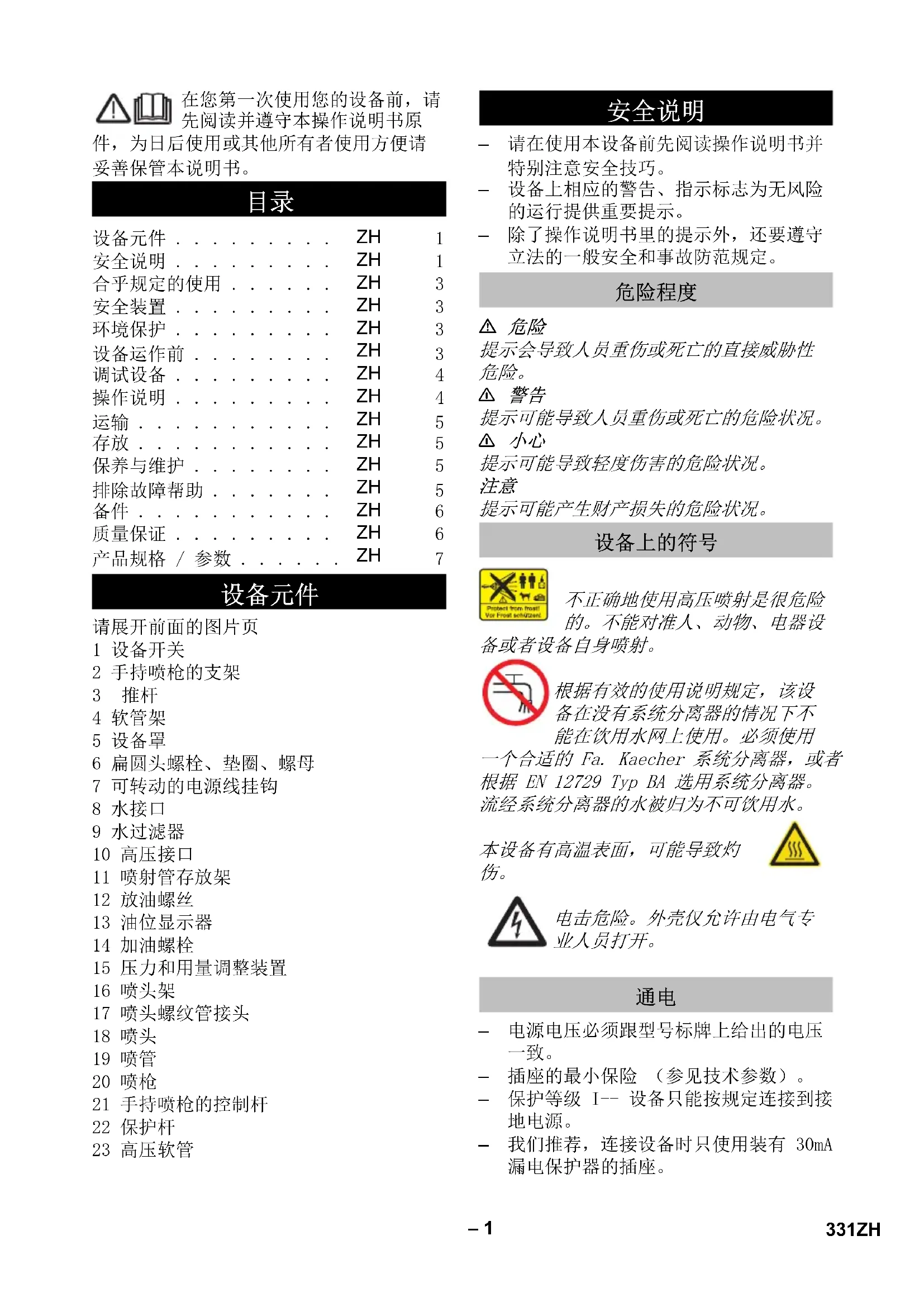

在您第一次使用您的设备前，请先阅读并遵守本操作说明书原

件，为日后使用或其他所有者使用方便请妥善保管本说明书。

目录

设备元件	ZH	1
安全说明	ZH	1
合乎规定的使用	ZH	3
安全装置	ZH	3
环境保护	ZH	3
设备运作前	ZH	3
调试设备	ZH	4
操作说明	ZH	4
运输	ZH	5
存放	ZH	5
保养与维护	ZH	5
排除故障帮助	ZH	5
备件	ZH	6
质量保证	ZH	6
产品规格/参数	ZH	7

设备元件

请展开前面的图片页

1 设备开关
2 手持喷枪的支架
3 推杆
4 软管架
5 设备罩
6 扁圆头螺栓、垫圈、螺母
7 可转动的电源线挂钩
8 水接口
9 水过滤器
10 高压接口
11 喷射管存放架
12 放油螺丝
13 油位显示器
14 加油螺栓
15 压力和用量调整装置
16 喷头架
17 喷头螺纹管接头
18 喷头
19 喷管
20 喷枪
21 手持喷枪的控制杆
22 保护杆
23 高压软管

安全说明

• 请在使用本设备前先阅读操作说明书并特别注意安全技巧。
• 设备上相应的警告、指示标志为无风险的运行提供重要提示。
• 除了操作说明书里的提示外，还要遵守立法的一般安全和事故防范规定。

危险程度

危险

提示会导致人员重伤或死亡的直接威胁性危险。

警告

提示可能导致人员重伤或死亡的危险状况。

△ 小心

提示可能导致轻度伤害的危险状况。

注意

提示可能产生财产损失的危险状况。

设备上的符号

不正确地使用高压喷射是很危险的。不能对准人、动物、电器设备或者设备自身喷射。

根据有效的使用说明规定，该设备在没有系统分离器的情况下不能在饮用水网上使用。必须使用一个合适的 Fa. Kaecher 系统分离器，或者根据 EN 12729 Typ BA 选用系统分离器。 流经系统分离器的水被归为不可饮用水。

本设备有高温表面，可能导致灼伤。

电击危险。外壳仅允许由电气专业人员打开。

通电

• 电源电压必须跟型号标牌上给出的电压一致。
• 插座的最小保险（参见技术参数）。
• 保护等级 I-- 设备只能按规定连接到接地电源。
• 我们推荐，连接设备时只使用装有 30mA 漏电保护器的插座。

- 必须使用制造商规定的电源连接导线，备用电线也不例外。设备订单编号和型号详见操作说明书。

- 每次运行前都要测试一下带插头的连接导线是否有损坏。损坏的连接导线应立即让已授权的客户服务处 / 电气专业人员进行更换。

- 本设备只能根据 IEC 60364-1 由电工连接到电气接口。

- 通电过程会短时间内使电压降低。

- 不适宜的电源条件可能导致其他设备的损伤。

- 决不能用湿的手触摸电源插头。

- 需要注意的是，不得碾压、压挤、拖拽或通过诸如此类的行为损坏电源连接导线或延长线缆。保护线缆使其远离热气、油以及锐利的边缘。

- 延长线缆必须具备操作说明书中列示的横断面并能防水。连接不可置于水中。

- 电源插头和延长线缆的连接器必须确保防水且不可置于水中。此外不能将连接器置于地面。建议使用确保插座离地面至少60毫米的电缆轴。

- 加长电线如不合适，将带来危险。室外请只使用经过许可并相应进行了标识且具有足够横截面积的加长电线。

- 定期检查电源连接导线是否损坏，比如开裂或老化。一旦确定有损坏，则必须在继续使用前更换线缆。

- 更换电源连接导线或延长线缆的连接器时必须确保防水和机械的坚固性。

- 不可用橡皮管喷水或者高压喷水清洗设备（短路危险或其他损坏）。

- 该设备在 0^ C 以下不可驱动。

自来水连接管

- 请注意自来水供应公司的各项规定。

- 所有连接软管的螺纹套管接头都必须拧紧。

- 不允许使用损坏的高压软管。损坏的高压软管必须立即更换。只能使用生产商推荐的软管和连接线。设备订单编号详见操作说明书。

应用

- 在使用设备及其装配前应先检查它们的规定状态和操作安全性。

当设备的连接导线或重要部件（例如安全装置、高压软管、手持喷枪）损坏时，不得使用设备。

- 决不使用设备抽吸具有溶媒性质的液体或未经稀释的酸和溶剂！此外还有例如汽油、涂料稀释剂或民用燃料油等。极度易燃、易爆且有毒的喷雾。不使用丙酮、未经稀释的酸和溶剂，因为它们会侵蚀设备上使用的材料。

- 在危险区域（如加油站）使用设备时要注意相关的安全规定。禁止在有爆炸危险的空间内运行本设备。

- 本设备必须装配一个平稳、坚挺的底座。

- 设备的操作说明书里（技术参数）给出了一个大于 80 分贝的声压级，要戴上听力保护装置。

- 所有工作领域内的电气部件都必须防水。

- 手持喷枪的操纵杆不可卡住。

- 请穿戴合适的防护服和防护镜，以防止使用时从被清洁物体表面溅出的水渍或污渍。

- 高压喷枪使用不当，会带来危险。不能对准人、动物、电器设备或者设备自身喷射。

- 水柱不可对准自己或他人喷射以清洗衣服或鞋袜。

- 运输工具轮胎 / 轮胎充气阀必须在最小喷射距离 30cm 外进行清洁。否则，运输工具轮胎 / 轮胎充气阀会被高压水柱冲坏。损坏的首要征兆就是轮胎变色。损坏的轮胎是危险的根源之一。

- 不可冲洗含石棉和其他有损人体健康原料的材料。

- 由于疏忽可能让手触碰到高压水柱，使用短的喷射管将存在受伤危险。当所用的喷射管长度小于 75 cm，不得使用点状喷嘴或转子喷嘴。

- 清洁前，对需要清洁的表面进行风险评估，以确定安全防护与健康保护要求。相应采取必要的防护措施。

- 发动机运行时不可打开顶罩。

- 热水操作后必须冷却软管或设备迅速进入冷水操作状态。

- 若工间休息比较长，关闭设备总开关 / 设备开关或拔下电源插头。

运行

- 操作人员按照规定使用本设备。同时要重视地方现行的规定并在设备工作时照顾好第三者，特别是儿童。

- 设备运行期间不可无人看管。

- 本设备只可由使用手册内提到的人员或持有操作资格证明并明确被任命操作的人员进行使用。儿童或青少年都不准操作本设备。

- 必须确定设备不能由身体能力有限，感官能力弱和精神状态差的人操作。

- 儿童或未经指导的人员都不准操作本设备。

- 如射程范围内有其他人，除非他们穿上防护服，否则不得使用本设备。

- 应照看好儿童，防止他们拿取设备玩耍。

- 始终戴上合适的手套在机器上进行工作。

- 从喷射管退回的喷射水柱会产生一个反冲力。通过受阻的喷射管产生一个向上的力。抓牢手枪和喷射管。

- 使用受阻的喷射装置时可以改变反冲力和扭矩。

运输

设备运输时发动机是停止的并注意务必绑牢设备。

维护

- 清洗、维护设备以及更换零件之前先关闭设备并拔下用电设备的电源插头。

- 在设备及配件上执行所有作业前，卸放高压系统压力。

- 只允许已授权的客户服务处或熟知该领域所有重要安全规定的专业人员进行设备修复工作。

- 请注意根据地方针对不稳定工业使用设备的有效规定进行安全检查（例如在德国：德国电气工程师协会 0701）。

附件和备件

- 为避免危害，所有关于维修和更换零部件的安装只能有经过授权的客户服务人员来完成。

- 只允许使用生产商提供的配件和备件。原始配件和原始备件可以确保设备安全无故障地运行。

合乎规定的使用

本高压清洁机仅作如下使用：

- 用于清洗，使用高压喷射不用洗涤剂（例如清洗门面、屋顶阳台或花园器械）；

对于顽固污迹我们推荐污垢清除器作为特殊的辅助工具。

安全装置

带压力开关的溢流阀

一旦通过压力 / 用量调整装置降低水量，超流阀即打开并且一部分水流回到泵的负压一侧。

当松开手持喷枪的控制杆，压力开关关闭泵，高压喷射停止。拉上该杆，泵又被开启。

环境保护

	包装材料可以回收利用。请不要把包装材料与普通垃圾放在一起处理,而应妥善安排回收。
	旧的设备中含有宝贵的可再利用的材料,应加以回收利用。电池、油以及类似物质不可以进入自然环境。请通过适当的收集系统处理您的旧设备。

内部材料提示 (REACH)

最新的内部材料信息请您在如下链接中查找：

→ 调整设备上的推架。
→ 用扁圆头螺栓、垫圈和螺母固定推架。

附件安装

→ 喷射管连接到手持喷枪上。
→ 带喷头罗纹管接头的喷头装在喷管上。
→ 拧紧手持喷枪上的高压软管。
→ 把高压软管固定到高压接头上。

调试设备

电气接口

危险

电击人身伤害危险。 设备只能连接到交流电上。 不得超过电气连接点上的电源最大允许阻抗（参见技术参数）。如果无法确定您的连接点上当前的电源阻抗，请与您的供电企业联系。

设备必须用插头连接到电网。禁止和电网不可分离地直接连接。插头用于和电网分离。

延长电缆必须使用截面足够大（参见“技术参数”），并且从电缆轴上完全展开（不能缠绕好的）。

关于连接值，请参见铭牌 / 产品参数。

自来水连接管

水管上的接口

警告

注意自来水供应公司的各项规定。 根据有效的使用说明规定，该设备在没有系统分离器的情况下不能在饮用水网上使用。必须使用一个合适的 KÄRCHER 公司的系统分离器， 或者根据 EN 12729 Type BA 选用系统分离器。

流经系统分离器的水被归为不可饮用水。

⚠ 小心

系统分离器只连接在供水管上，从不要直接连接在机器上。

接口数据参见技术参数。

→ 设备水管上的进水管（至少长 7.5m，最小直径 3/4“）接上供水装置（例如水龙头）。

提示:

进水软管不属供货范围。

→ 打开供水装置。

从开口容器中吸水

→ 拧紧水接头上的吸管。

提示:

若吸管与止回阀或过滤器一同使用，则吸管必须灌满水。

→ 设备放气:

拧上喷头。 运行设备，直至没有水泡出现。

最后让设备运行 10 分钟 —— 关闭。多次重复执行该过程。

→ 关闭设备，拧下喷头。

操作说明

危险

存在爆炸危险！

不得喷射可燃液体。

如在危险区域内 （如加油站）使用吸尘器，则应注意相应的安全规范。

△ 小心

环境破坏。引擎只能在相应的油分离器的地方清洗。

高压运作

提示:

该设备配备一个压力开关。引擎只在喷枪控制杆拉上时运作。

→ 设备开关调到 “I”。
→ 放开手持喷枪并拉动喷枪的控制杆。
→ 通过转动（无级）压力及用量调整装置 调整（+/-）工作压力和水量

中断运行

→ 当松开手持喷枪的控制杆，设备关闭。
→ 当手持喷枪的控制杆重新拉上，设备重新开启。

关闭设备

→ 设备开关调到 “0”。
→ 电源插头从插座上拔出。
→ 关闭供水装置。
→ 控制手持喷枪，直到没有压力。
→ 控制手持喷枪的安全杆，保证控制杆不会无意中被打开。

防冻措施

注意

霜冻将损坏未将水完全排空的高压清洗机。设备存放到不会受冻的地方。

如果没有可以防冻的地方：

→ 水排放干净。
→ 通过泵抽常用的防冻剂到设备里。

提示:

使用商店可以买到的醇基汽车防冻剂。 注意防冻剂制造商的操作规范。

→ 设备最多运行一分钟直到泵和水管排空。

运输

→ 将推杆向下按并拉动或推动设备。
→ 用车辆进行运输时，根据各适用准则确保设备不会滑倒和倾覆。

⚠ 小心

受伤和损坏危险！运输时要注意设备的重量。

存放

→ 手持喷枪插到支架上。
→ 高压管卷好挂在管架上。
→ 连接线卷在电源线挂钩上。

⚠ 小心

受伤和损坏危险！存放时要注意设备的重量。

保养与维护

危险

因意外运行的设备和电击带来的受伤危险。在对机器进行任何操作之前，请务必先关闭设备并将插头从电源上拔下。

提示:

废油只允许送到指定的收集点进行处理。请将积累的废油送到那里。由于废油造成的环境污染，将会受到处罚。

安全检查 / 维修协议

您可以和您的零售商签定安全检查或者维修协议。请咨询我们。

在每次运作前

→ 接口线检查是否损伤（防止电击），损坏的接口电线马上让授权的客服人员或者电工更换。
→ 检查高压管是否损伤（爆裂危险）。损坏的高压管马上更换。
→ 设备 （泵）密封性检查。 每三分钟 3 滴水是允许的可以从设备下侧流出。更严重的不密封请找客服。

每周的

→ 检查油位。当油呈乳状时（油中有水），立即找客户服务部门。
→ 清洁水过滤器。

每年或经过 500 个运行小时后

→ 更换油。

换机油

提示:

油量和机油种类参见 “技术参数”。

→ 打开设备外罩。
→ 拧出放油螺栓。
→ 将油放到接漏容器中。
→ 旋入放油螺栓并拧紧。 扭矩 20...25 Nm。
→ 旋出加油螺栓。
→ 缓慢加入新油；必须让气泡逸出。油面必须处在油位显示器的中间。
→ 拧入加油螺栓。
→ 关上设备外罩。

排除故障帮助

危险

因意外运行的设备和电击带来的受伤危险。在对机器进行任何操作之前，请务必先关闭设备并将插头从电源上拔下。

电气元件只能由授权的客户服务处进行检测和维修。

若出现本文中未提到的故障、对文中的明确提示产生疑问请询问已授权的客户服务处。

设备不运作

→ 检查接口电线是否损伤。
→ 检查电源电压。
→ 电气损坏请找客服务。

设备压力不足

→ 将压力和用量调整装置调到 “最大”。
→ 检查喷头大小，安装正确的喷头。
→ 清洗吸嘴。
→ 替换喷头。
→ 设备放气 （参看 “设备使用”）。
→ 检查进水量 （参看技术参数）。
→ 清洁水过滤器。
→ 检查整个到泵的进水管道。
→ 有需要找客服。

泵不密封

每三分钟 3 滴水是允许的可以从设备下侧流出。更严重的不密封请找客服。

→ 更严重的不密封请找客服。

敲打水泵

→ 清洁水过滤器。
→ 检查用于水的吸水管道是否密封。
→ 设备放气 （参看 “设备使用”）。
→ 有需要找客服。

备件

• 只允许使用生产商提供的配件和备件。原始配件和原始备件可以确保设备安全无故障地运行。
• 在说明书的结尾部分您可以找到精选的最频繁需要的备件。
• 您可以登录 www.kaercher.com 的 Service 板块里获取更多关于备件的信息。

质量保证

我们的质量保证条款适用于全球各分公司。在质量保证期内，如果您的产品发生了任何故障，我们都将为您提供免费维修，但是这种故障应当是由于机身材料或制造上的缺陷造成的。请您向经销商或者与您距离最近的经过授权的客户服务处联系，提出保修请求，并提供相应的产品购买证明文件。

产品规格 / 参数

型号 HD 6/15-4 HD 7/11-4
供电设备
电压伏220..240
电流种类 赫兹 1~50 1~60 1~50 1~60
输入功率 千瓦 3.4 3.5 2.9
安全电压 (惰性的,木炭,炭) 安培 15 16 13 15
最大追加阻抗 欧姆 0.346 - 0.346 -
防护等级 -- IPX5
延长线缆30米	mm	2.5
水接口
进水温度(最高)	°C	60
流量(最小)	l/h (l/min)	900 (15)		1000 (16.67)
从开口容器的吸水高度(20°C)m	0.5
供水(最大)	MPa(bar)	1.0 (10)
功率参数
工作压力 MPa(bar) 7..15		(70..150)		7..11(70..110)
最大工作压力 MPa(bar) 19 (190) 15 (150)
喷嘴大小-- 036 050
输送量	l/h (l/min)	600 (10) 700 (11.7)
手持喷枪的反冲力(最大)	N	29
该值遵照 EN 60335-2-79 规定
手臂振动值	m/s2	<2.5
不确定度K	m/s2	0.3 0.7 0.3
声压等级 LpA	A级分贝 74 75		72
不安全性 KpA	A级分贝	3
声功率电平 LFA+ 不安全性 KFA	A级分贝 90 92		88
工作材料
油量 l 0.4
机油种类-- 15W40
尺寸和重量
长度 mm 700
宽度 mm 455
高度 mm 1010
重量千克 52 48.9 52 48.9

型号 HD 7/18-4 HD 9/20-4
供电设备
电压伏346..415
电流种类 赫兹3~50
输入功率 千瓦4.9 6.9
安全电压(惰性的,木炭,炭) 安培16
最大追加阻抗 欧姆--
防护等级 -- IPX5
延长线缆30米mm	2	2.5
水接口
进水温度(最高)	°C 60
流量(最小)	1/h (l/min)	1000 (16.67)	1200 (20)
从开口容器的吸水高度(20°C)m	0.5
供水(最大)	MPa(bar)	1.0 (10)
功率参数
工作压力 MPa(bar) 7..18		(70..180)	7..20(70..200)
最大工作压力 MPa(bar) 22 (220) 24 (240)
喷嘴大小-- 038 047
输送量	1/h (l/min)	700 (11.7) 900 (15)
手持喷枪的反冲力(最大)	N	37	50
该值遵照 EN 60335-2-79 规定
手臂振动值	m/s2	<2.5
不确定度K	m/s2	0.6	07
声压等级 LpA	A级分贝	92	90
不安全性 KpA	A级分贝	3
声功率电平 LkA+ 不安全性 KkA	A级分贝	95	93
工作材料
油量 l 0.4
机油种类-- 15W40
尺寸和重量
长度 mm 700
宽度 mm 455
高度 mm 1010
重量千克 55.4 60.9

在您第一次使用您的設備前，請先閱讀並遵守本操作說明書原

件，為日後使用或其他所有者使用方便請妥善保管本說明書。

目錄

裝置組件	TW	1
安全提示	TW	1
按規定使用	TW	3
安全裝置	TW	3
環境保護	TW	3
調試前	TW	3
調試	TW	4
作業	TW	4
運輸	TW	3
存放	TW	5
維護和保養	TW	5
故障說明	TW	5
備件	TW	6
品質保證	TW	6
技術參數	TW	7

裝置組件

請將正面向前翻轉

1 設備開關
2 手持噴槍把手
3 推杆
4 軟管托架
5 裝置罩
6 扁圓頭螺栓、墊圈、螺母
7 電纜掛鉤，可旋轉的
8 水接頭
9 水過濾器
10 高壓接頭
11 噴射管托架
12 放油塞
13 油位指示器
14 加油塞
15 壓力和流量調整
16 噴嘴托架
17 噴嘴螺紋接頭
18 噴嘴
19 噴射管
20 手持噴槍
21 手持噴槍控制杆
22 安全控制杆
23 高壓軟管

安全提示

• 開啟裝置前，請先閱讀裝置作業說明並特別注意安全提示之相關訊息。
• 安放於裝置上之警示和提示標識給出了用於確保安全運行之重要提示。
• 除本作業說明書中之提示外，還必須遵守立法機關之一般安全和事故預防規定。

危險等級

△ 危險

提示會導致人員重傷或死亡的直接威脅性危險。

警告

提示可能導致人員重傷或死亡的危險狀況。

△ 小心

提示可能導致輕度傷害的危險狀況。

注意

提示可能產生財產損失的危險狀況。

設備上的符號

如果使用不當，高壓水束可帶來危險。水束不得對準人、動物、

正在使用的電器裝備或者設備本身。

依照有效之使用說明規定，該裝置在沒有系統分離器之情形下不能在飲用水網路使用。必須使用一個合適的 Kärcher 公司的系統分離器，或者根據 EN 12729 Typ BA 選用系統分離器。

流經系統分離器之水不再歸類為飲用水。

裝置包含可能導致燙傷之熱表層。

防觸電。主機殼只允許由電氣專業人員開啟。

電源線

• 銘牌上之電壓說明必須與電源電壓一致。
• 插座之最低熔斷器防護 （參見技術參數）。

• 防護等級 I - 僅允許將裝置連接至已正確接地之電源上。

• 建議本裝置只與保障 30 mA 故障電流安全開關之插座相連接。

• 必須使用生產廠商規定之電源連接導線；本規定也適用於更換導線之情形。訂貨號和型錄訊息，請參見作業說明書。
• 每次運行前都要測試一下帶插頭的連接導線是否有損壞。損壞的連接導線應立即讓已授權的客戶服務處 / 電氣專業人員進行更換。
• 本設備只能根據 IEC 60364-1 由電工連接到電氣接頭。
• 接通作業導致電壓短時間降低。
• 不利之電源條件可能損害其他裝置。
• 禁止使用潮濕之手接觸電源插座。
• 注意電源接線或延長電纜不要受到碾壓、擠壓、硬拉或類似行為而遭損傷或損壞。防止電纜受熱、油和尖銳棱角之損壞。
• 延長電纜必須配備作業說明書中所列出之橫切口並具備防濺防護功能。禁止在水中連接。
• 電源插頭和延長線纜的連接器必須確保防水且不可置於水中。此外不能將連接器置於地面。建議使用確保插座離地面至少 60 毫米的電纜軸。
• 加長電線如不合適，將帶來危險。室外請只使用經過許可並相應進行了標識且具有足夠橫截面積的加長電線。
• 定期檢查電源線是否損壞，如開裂或老化。如發現電線損壞，在持續使用前必須更換。
• 更換電源線或延長電線上之連接器時，必須確保防濺防護和機械強度。
• 禁止使用水束射流或高壓水槍清潔裝置（短路或其他損害危險）。
• 溫度低於 0^ C 時無法運行機器。

水接頭

• 遵守自來水供應公司之各項規定。
• 所有連接軟管之螺栓連接必須擰緊。
• 不允許損壞高壓軟管。損壞之高壓軟管必須立即更換。只能使用生產廠商推薦之軟管和連接器。訂貨號請參見作業說明書。

使用

• 配有作業裝置之裝置於使用前必須檢查其運行狀態和作業安全性。
  如果裝置連接導線或重要部件損壞，如安全裝置、高壓軟管、手持噴槍，則不使用裝置。
• 絕不使用設備抽吸具有溶媒性質的液體或未經稀釋的酸和溶劑！此外還有汽油、顏料稀釋劑或燃油等。極度易燃、易爆且有毒的噴霧。不使用丙酮、未經稀釋的酸和溶劑，因為它們會侵蝕設備上使用的材料。
• 如在危險區域內（如加油站）使用設備，則應注意相應的安全規範。禁止在有爆炸危險的區域內運行本設備。
• 裝置必須有一個平穩、耐用之底面。
• 如果裝置作業說明書 （技術參數）規定聲平高於 80 dB(A)，則帶耳罩。
• 所有工作領域內的電氣部件都必須防水。
• 運行時手持噴槍之控制杆不允許夾緊。
• 請穿戴合適的防護服和防護鏡，以防止使用時從被清潔物體表面濺出的水漬或污漬。
• 如果使用不當，高壓水束可帶來危險。水束不得對準人、動物、正在使用的電器裝備或者設備本身。
• 水束不可对准自己或他人喷射以清新衣服或者鞋子。
• 清潔汽車輪胎 / 輪胎充氣閥時只允許使用 30 cm 之最低噴射距離。否則，使用高壓水柱可能損壞汽車輪胎 / 輪胎充氣閥。損壞之第一個徵兆是輪胎變色。損壞之汽車輪胎是危險源。
• 含石棉之材料或其他含有危害健康物質之材料禁止噴射沖洗。
• 短噴射管存在傷害危險，因為一隻手可能會無意接觸至高壓水柱。如果所使用噴射管短於 75 cm，則不能使用針閥調節噴嘴或旋轉噴嘴。
• 清潔前必須對待清潔表層進行風險評估，以獲取安全和健康防護要求。相應之採取必要防護措施。
• 馬達運行時不能打開蓋子。
• 熱水開啟後了冷卻軟管或在冷水模式下短暫運行裝置。
• 若工休時間比較長，關閉設備總開關 / 設備開關或拔下電源插頭。

作業

- 操作人員必須按規定使用本設備。同時要重視地方現行之規定並在裝置工作時照護好第三人，尤其是小孩。

- 設備運行期間不可無人看管。

- 只准接受過作業指導或證明自身有能力作業且使用裝置有明確授權之人員使用本裝置。兒童或青少年不准作業本裝置。

- 本裝置不能由身體、感應或心理有缺陷之人員使用。

- 兒童或未經指導的人員都不準操作本設備。

- 如射程範圍內有其他人，除非他們穿上防護服，否則不得使用本設備。

- 必須照護好兒童，以確保他們不用裝置玩耍。

- 使用裝置工作時須佩戴合適之手套。

- 噴射管中噴射出來之水流形成了一個反作用力。彎曲之噴射管產生出一個向上之力。緊緊地抓住手槍和噴射管。

- 在使用彎曲之噴射裝置時，反作用力和旋轉力均可變化。

運輸

運輸裝置時馬達停止運轉並且裝置安全固定。

保養

- 清潔、保養裝置以及更換部件前必須關閉裝置，並在電源插頭之電源供電裝置時拔出裝置。

- 在裝置和配件上進行工作前，降低高壓系統之氣壓。

- 只准經許可之客戶服務人員或負責本地區熟悉所有相關之安全規則之專業人員進行維修。

- 依照當地方現行之規定 （例如德國：VDE 0701）商用可攜式裝置需要進行安全檢查。

附件和備件

- 為避免危險，修理和安裝備件只能有授權之客戶服務人員進行。

- 只允許使用生產廠商發佈之配件和備件。原廠配件和原廠備件保障裝置安全、無故障地運行。

按規定使用

只使用此高壓清洗機

- 使用高壓水柱且不添加洗滌劑進行清潔（如清潔外層、平臺、園藝工具）。

针对顽固污渍，我们推荐污渍爆破筒作为选配设备使用。

安全装置

帶壓力開關的溢流閥

使用壓力 / 流量調節降低水量時溢流閥開啟，部分水回流至泵吸入面。

當鬆開手持噴槍的控制杆，壓力開關關閉泵，高壓噴射停止。拉上控制杆，泵又被開啟。

環境保護

包裝材料可以回收利用。請不要把包裝材料與普通垃圾放在一起處理，而應妥善安排回收。

舊的裝置中含有寶貴之可再利用之材料，應加以利用。電池、油和類似物質禁止流入環境中。請透過適當的收集系統清理舊裝置。

内部材料提示 (REACH)

最新的內部材料資訊請您在如下鏈接中查找：

- 如果出現運輸損壞，請立即告知銷售人員。

油位控管

→ 油面必須位於油位指示器中間。

油箱排氣開啟

→ 打開裝置罩。

→ 旋出螺旋塞。

→ 旋緊加油塞。

→ 關閉裝置蓋。

安装推杆

→ 調整裝置上之推杆。
→ 用扁圓頭螺栓、墊圈和螺母固定推架。

装配附件

→ 噴射管與手持噴槍連接。

→ 在噴射管上使用噴嘴螺紋接頭安裝噴嘴。

→ 旋緊手持噴槍上之高壓軟管。

→ 旋緊高壓接頭上之高壓軟管。

調試

電氣連接

△ 危險

觸電受傷危險。

装置只能连接至交流電上。

不得超過電氣連接點上的電源最大允許阻抗（參見技術參數）。如果無法確定您的連接點上當前的電源阻抗，請與您的供電企業聯繫。

裝置必須強制性之使用插頭連接至電網。禁止與電網不可拆開式之連接。插頭用於電網分離。

使用配備橫切口之延長電纜（參見“技術參數”）並且與纜盤完全鬆開。

接頭資料參見銘牌 / 技術參數。

水接頭

連接至水管

警告

注意自來水供應公司之各項規定。

依照有效之使用說明規定，該裝置在沒有系統分離器之情形下不能在飲用水網路使用。必須使用一個合適之 KÄRCHER 公司之系統分離器，

或者依照 EN 12729 Typ BA 選用系統分離器。

流經系統分離器之水不再歸類為飲用水。

⚠ 小心

系統分離器只連接在供水管上，從不要直接連接在機器上。

接頭資料參見技術參數。

→ 在裝置之水連接管和進水口（例如水龍頭）連接進水軟管（最低長度 7.5 m，最低直徑 3/4）。

警示：

進水軟管不屬供貨範圍。

→ 開啟進水口。

從開口容器中吸水

→ 旋緊水接管之進水軟管。

提示:

如果進水軟管使用閉鎖閥或篩檢程式，則軟管必須用水進行充填：

→ 將清潔器排氣:

旋出噴嘴。

一直運行裝置，直至水中不出現氣泡為止。

裝置可能需要運行 10 秒 — 關閉。多次重複該步驟。

→ 關閉裝置並重新擰開噴嘴。

作業

△ 危險

爆炸危險！

不得噴射可燃液體。

如在危險區域內 （如加油站）使用設備，則應注意相應的安全規範。

△ 小心

環境損害。只在配備相應之油分離器位置清潔馬達。

高壓運行

警示：

裝置配備了一個按鍵開關。只有拔出手槍控制杆方可開啟馬達。

→ 裝置開關移至 “I” 位置。

→ 斷開手持噴槍並拔出手槍控制杆。

→ 透過旋轉 （無等級）壓力和流量調節器 調整工作壓力和水量 (+/-)

中斷運行

→ 釋放手持噴槍之控制杆，裝置切斷。

→ 重新拔出手持噴槍之控制杆，裝置再次接通。

關閉裝置

→ 裝置開關移至 “0” 位置。

→ 電源插頭從插座上拔出。

→ 關閉進水口。

→ 作業手持噴槍，直至裝置中無壓力。

→ 作業手持噴槍，直至裝置中無壓力。

防凍

注意

結冰導致未完全排空水之裝置損壞。

裝置保管在無結冰位置。

不可能進行無結冰存放：

→ 水排放。

→ 商業通用之防凍劑透過裝置排出。

警示：

在汽車上使用商業通用之乙二醇型防凍劑。 遵守防凍劑生產廠商之作業規定。

→ 裝置最多運行 1 分鐘，泵和管道就都清空。

運輸

→ 推杆向下擠壓並拔出或移出裝置。

→ 使用運輸工具運輸裝置時遵守現行相關之規章制度，以防止滑動和傾斜。

⚠ 小心

受傷和損壞危險！運輸時遵守裝置重量相關規定。

存放

→ 手持噴槍插入至把手。

→ 鬆開高壓軟管並透過軟管托架吊掛。

→ 在電纜掛鉤周圍纏繞電源線。

⚠ 小心

受傷和損壞危險！存放時遵守裝置重量相關規定。

維護和保養

△ 危險

無意開啟裝置和遭受電擊時有受傷危險。在裝置上進行工作前，關閉裝置且拔出電源插頭。

提示:

廢機油只能由專門指定之收集處進行垃圾清除。請在那寄存廢機油。使用廢機油污染環境將面臨處罰。

安全監督 / 保固維護合同。

您可以與銷售廠商達成定期安全監督之協議或簽訂保固維護合同。請您提出意見和建議。

每次作業前

→ 檢查電源線是否損壞（電擊危險），損壞之電源須立即透過授權客服／電氣專業人員進行更換。

→ 檢查高壓軟管是否損壞（破裂危險）。立即更換受損之高壓軟管。

→ 檢查裝置 （泵）之密封性。 允許每分鐘滴 3 滴水並且可能出現在裝置之背面。在密封較差之情形下，請聯絡客服。

每週一次

→ 檢查油位。油為乳白色 （水在油中）之情形下，立即聯絡客服。

→ 清潔水篩。

每年一次或運行 500 小時後

→ 更换油。

油更換

提示:

油量和油類別相關訊息，請參見 “技術參數”。

→ 打開裝置罩。

→ 據開放油塞。

→ 排出收集器中之油。

→ 旋緊、擰緊放油塞。 扭力矩 20...25 Nm。

→ 擅開加油塞。

→ 慢慢灌入新油；氣泡必須揮發掉。油面必須位於油位指示器中間。

→ 旋緊加油塞。

→ 關閉裝置蓋。

故障說明

△ 危險

無意開啟裝置和遭受電擊時有受傷危險。在裝置上進行工作前，關閉裝置且拔出電源插頭。

電氣配件只能由已授權之客戶服務人員檢查和維修。

出現本章節未提及的、有疑問之故障問題以及出現明顯警示之情形下，請聯絡已授權之客服。

設備無法運轉

→ 檢查電源線是否損壞。

→ 檢查電源電壓。

→ 在密封较差的情况下，请联系客服。

設備無壓力

→ 出現電氣方面之損壞，請聯絡客服。
→ 檢查噴嘴大小，安裝正確之噴嘴。
→ 清潔噴嘴。
→ 更换噴嘴。
→ 裝置排氣 （參見 “ 運行 ”）。
→ 檢查進水量 （參見技術參數）。
→ 清潔水篩。
→ 檢查所有通向泵之輸入管道。
→ 如有需要，聯絡客戶。

泵不密封

允許每分鐘滴 3 滴水並且可能出現在裝置之背面。在密封較差之情形下，請聯絡客服。

→ 如果裝置比較不密封，請透過客服進行檢查。

敲擊泵

→ 清潔水篩。
→ 檢查水之吸入管是否不密封。
→ 裝置排氣 （參見 “運行”）。
→ 如有需要，聯絡客戶。

備件

• 只允許使用生產廠商發佈之配件和備件。原廠配件和原廠備件保障裝置安全、無故障地運行。
• 在作業說明書之末尾，選擇最長需要使用之備件。
• 更多有關備件之訊息，請在以下網路 www.kaercher.com 之 “服務” 位置搜尋。

品質保證

我們的主管銷售公司所發佈的品質保證條件每個國家均適用。在品質保證期內，如果您的產品發生了任何故障，我們都將為您提供免費維修，但是這種故障應當是由於機身材料或製造上的缺陷造成的。如屬品質保證情況，請憑發票聯繫貴方經銷商或就近聯繫獲得授權的客戶服務點。

技術參數

型號 HD 6/15-4 HD 7/11-4
電源線
電壓 V 220...240
電流類別 Hz 1~50 1~60 1~50 1~60
連接功率 kW 3.4 3.5 2.9
熔斷防護 (緩慢,Char.C) A 15 16 13 15
最大允許電源阻抗 歐姆 0.346 - 0.346 -
防護種類 -- IPX5
延長纜線 30 m	mm2	2.5
水接頭
進水溫度 (最高)	°C	60
進水量 (最小)	l/h (l/min)	900 (15)		1000 (16.67)
開口容器吸入高度(20 °C)	m	0.5
供水 (最大)	MPa (bar)	1.0 (10)
功率參數
工作壓力 MPa (bar) 7...15		(70...150)		7...11(70...110)
最大運行超壓	MPa (bar)	19 (190)		15 (150)
噴嘴大小 -- 036 050
輸送量	l/h (l/min)	600 (10) 700 (11.7)
手持噴槍後挫力 (最大)	N	29
根據 EN 60335-2-79 確定的數值
手臂振動值	m/s2	<2.5
不安全性 K	m/s2	0.3 0.7 0.3
聲壓等級 LpA	dB(A)	74 75		72
不安全性 KpA	dB(A) 3
聲功率電平 LfA + 不安全性 KfA	dB(A)	90 92		88
物料
油量 l 0.4
機油類別 -- 15W40
尺寸和重量
長度 mm 700
高度 mm 455
高度 mm 1010
重量 kg 52 48.9 52 48.9

型號 HD 7/18-4 HD 9/20-4
電源線
電壓 V 346..415
電流類別 Hz 3~50
連接功率 kW 4.9 6.9
熔斷防護 (緩慢,Char.C) A 16
最大允許電源阻抗 歐姆--
防護種類 -- IPX5
延長纜線 30 m mm	2	2.5
水接頭
進水溫度 (最高) °C 60
進水量 (最小)	1/h (1/min)	1000 (16.67)	1200 (20)
開口容器吸入高度 (20 °C)	m	0.5
供水 (最大)	MPa (bar)	1.0 (10)
功率參數
工作壓力 MPa (bar) 7..18		(70..180)	7..20(70..200)
最大運行超壓	MPa (bar)	22 (220)	24 (240)
噴嘴大小 -- 038 047
輸送量	1/h (1/min)	700 (11.7) 900 (15)
手持噴槍後挫力 (最大)	N	37	50
根據 EN 60335-2-79 確定的數值
手臂振動值	m/s2	<2.5
不安全性 K	m/s2	0.6	07
聲壓等級 LpA	dB(A)	92	90
不安全性 KpA	dB(A) 3
聲功率電平 LpA + 不安全性 KpA	dB(A)	95	93
物料
油量 l 0.4
機油類別 -- 15W40
尺寸和重量
長度 mm 700
高度 mm 455
高度 mm 1010
重量 kg 55.4 60.9
