用户手册 PT059 OLYMPUS

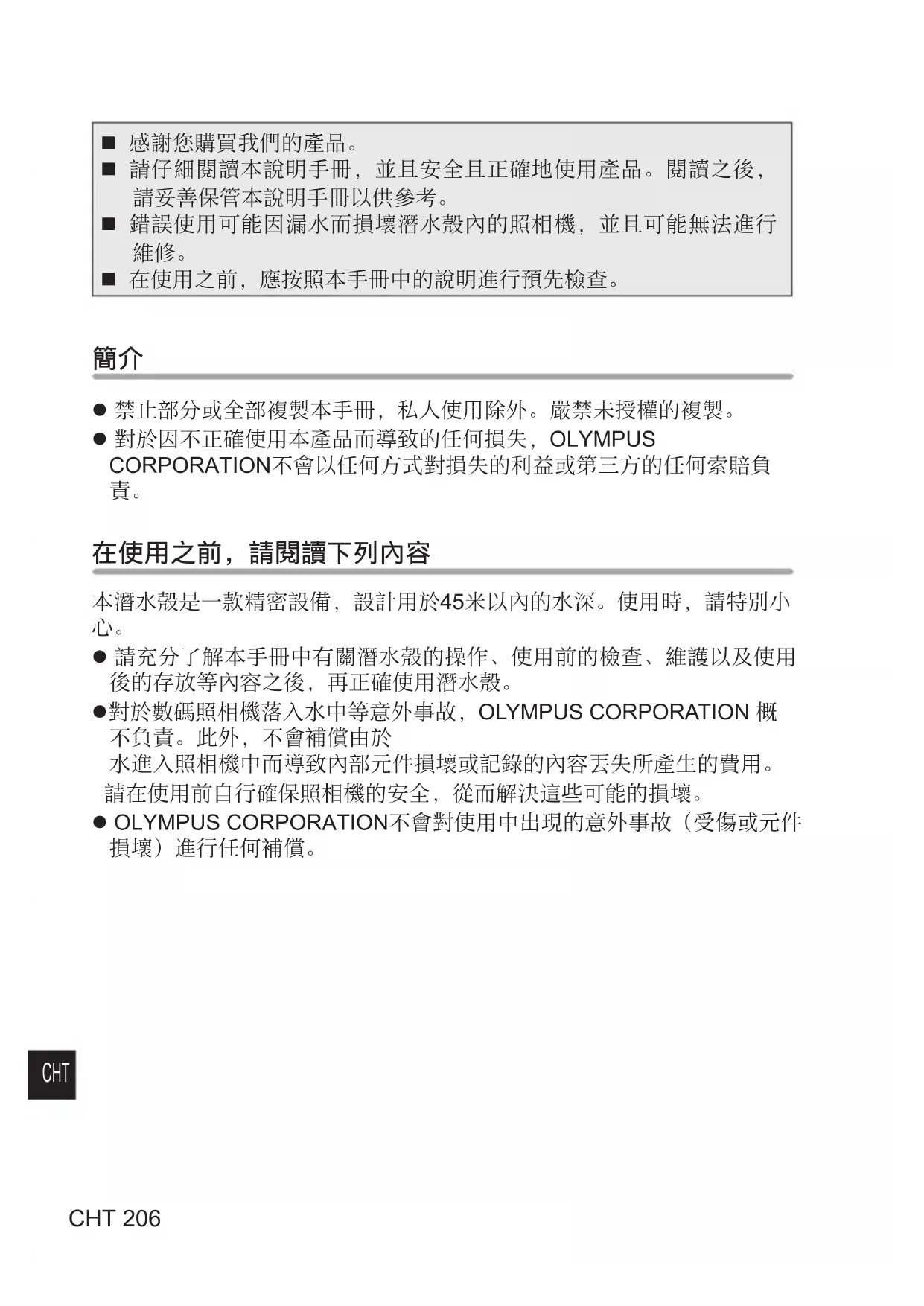

在使⽤之前，應按照本⼿冊中的說明進⾏預先檢查。

禁⽌部分或全部複製本⼿冊，私⼈使⽤除外。嚴禁未授權的複製。 對於因不正確使⽤本產品⽽導致的任何損失，OLYMPUS CORPORATION不會以任何⽅式對損失的利益或第三⽅的任何索賠負

在使⽤之前，請閱讀下列內容 本潛⽔殼是⼀款精密設備，設計⽤於45⽶以內的⽔深。使⽤時，請特別⼩

請充分了解本⼿冊中有關潛⽔殼的操作、使⽤前的檢查、維護以及使⽤ 後的存放等內容之後，再正確使⽤潛⽔殼。 對於數碼照相機落⼊⽔中等意外事故，OLYMPUS CORPORATION 概 不負責。此外，不會補償由於 ⽔進⼊照相機中⽽導致內部元件損壞或記錄的內容丟失所產⽣的費⽤。 請在使⽤前⾃⾏確保照相機的安全，從⽽解決這些可能的損壞。 OLYMPUS CORPORATION不會對使⽤中出現的意外事故（受傷或元件 損壞）進⾏任何補償。CHT 207 CHT

本說明⼿冊使⽤了各種象形圖，以便正確使⽤產品，並防⽌對使⽤者及其 他⼈造成危險以及出現財產損害。這些象形圖及它們的含義如下所⽰。

這表⽰如果操作時忽視此指⽰，可能會導致死亡或

這表⽰如果操作時忽視此指⽰，可能會導致受傷或

1 將本產品放置在孩童接觸不到的地⽅。可能會出現以下類型的事故。

• ⾝體的某個部位卡⼊到打開然後關閉的零件中⽽導致受傷。

• 吞咽⼩零件、O-ring、硅脂以及硅膠。如果吞咽了任何零件，請⽴即

• 閃光燈在眼前閃亮可能引起永久性視覺喪失。 2 存放數碼照相機時，務必取出產品中的電池。在插⼊電池的情況下進 ⾏存放可能導致電池液洩露及⽕災。 3 如果照相機安裝到本產品中時出現漏⽔問題，應⽴即取出照相機中的 電池。氫氣的產⽣可能會導致著⽕及爆炸。 4 本產品⽤樹脂製成。由於岩⽯或其他堅硬物體的強烈衝擊⽽斷裂，從 ⽽可能導致受傷。操作時應格外⼩⼼。CHT 208 CHT

1 不要拆卸或改裝本產品。這可能導致漏⽔或故障。如果由於除 OLYMPUS CORPORATION指定的任何⼀⽅的拆卸、維修或改裝⽽導 致影像資料丟失，我們不會對損失承擔任何責任。 2 在以下位置使⽤或存放本產品可能導致操作故障、事故、損壞、⽕ 災、內部結霧或漏⽔。應當避免。

• 達到⾼溫的位置，例如陽光直曬處、汽⾞內等地⽅。

• 具有揮發性物質的位置 3 在具有⼤量砂礫、灰塵或污垢的位置打開及關閉可能損害防⽔特性並 且導致漏⽔。應當避免。 4 本產品不是⼀個盒⼦，它不能減輕對裡⾯的照相機的衝擊。當裝有數 碼照相機的本產品受到衝擊或上⾯放有重物時，可能會損壞數碼照相 機。操作時應格外⼩⼼。 5 不要使⽤下列化學品⽤於清潔、防腐蝕、防霧化、維修或其他⽬的。 對潛⽔殼直接或間接使⽤這些化學品時（氣化狀態的化學品），它們 可能導致在⾼壓下破裂或其他問題。 不能使⽤的化學品 說明

不要⽤酒精、汽油、稀釋劑或其他揮發性有機 溶劑或者化學洗滌劑等清潔潛⽔殼。使⽤純⽔

防腐劑 不要使⽤防腐劑。清洗⾦屬部件時，使⽤純⽔ 便可，因為材質為不鏽鋼與⿈銅。請使⽤清⽔

市售除霧劑 請勿使⽤商業除霧劑。請務必使⽤指定的矽膠

除指定硅脂之外的油脂 O-ring僅能使⽤指定硅脂，否則O-ring表⾯可 能損壞並且可能會漏⽔。 黏合劑 不要將粘合劑⽤於維修或其他⽬的。需要維修 時，請聯絡當地服務站或經銷商。CHT 209 CHT 6 ⼿中拿著潛⽔殼跳⼊⽔中、從船上將潛⽔殼扔到⽔中或其他粗暴的使 ⽤⽅法可能導致漏⽔。傳遞它或進⾏其它操作時，請特別⼩⼼。 7 如果由於漏⽔等原因導致潛⽔殼內部或照相機被弄濕，應⽴即擦乾所 有⽔分並聯絡您的當地服務站或經銷商。 8 坐⾶機旅⾏時，請取下O-ring。否則，氣壓可能導致無法打開潛⽔

9 為了能夠在本產品中安全使⽤數碼照相機，請仔細閱讀數碼照相機的

0 密封本產品時，應特別⼩⼼不要讓O-ring與接觸⾯粘上雜質。可能會

a 在⽔下拍攝後再將數碼照相機插⼊潛⽔罩時，即使在潛⽔罩殼中插⼊ 了附帶的矽膠，也可能導致內部鏡頭的透明度降低。CHT 210 CHT

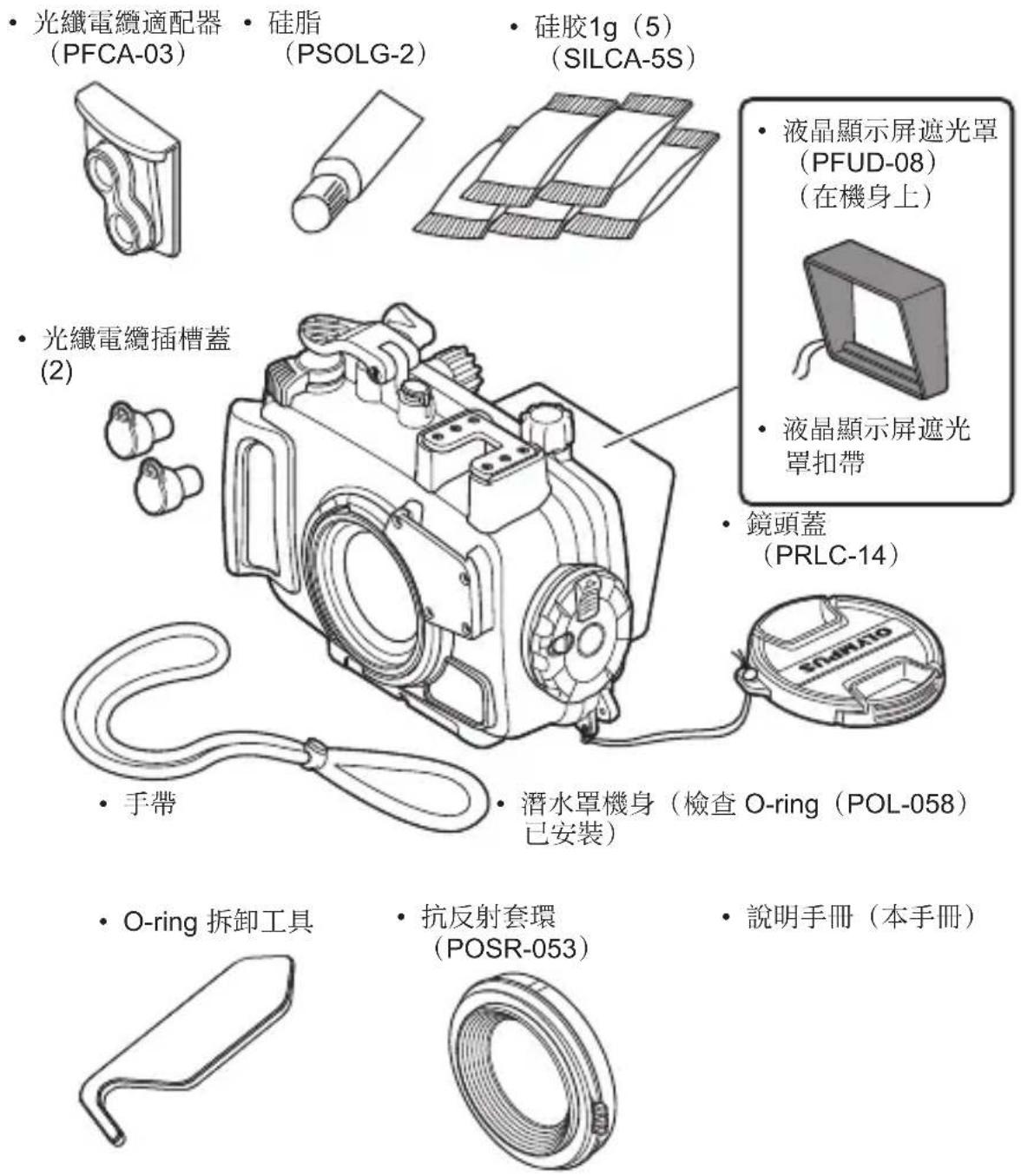

檢查所有附件均在包裝盒內。 如果附件缺失或損壞，請聯絡經銷商。

• 光纖電纜適配器（PFCA-03）• 硅脂（PSOLG-2）• 硅胶1g（5）（SILCA-5S）• 液晶顯⽰屏遮光罩（PFUD-08）（在機⾝上）• 液晶顯⽰屏遮光

• 鏡頭蓋 （PRLC-14）• ⼿帶• O-ring 拆卸⼯具• 抗反射套環（POSR-053）• 說明⼿冊（本⼿冊）• 潛⽔罩機⾝（檢查 O-ring（POL-058） 購買之後，即使在全新的狀況下亦應進⾏維護。遺漏維護可能導致漏⽔。有關如何維護潛⽔殼，請參閱 P.232。• 光纖電纜插槽蓋 (2)CHT 213 CHT

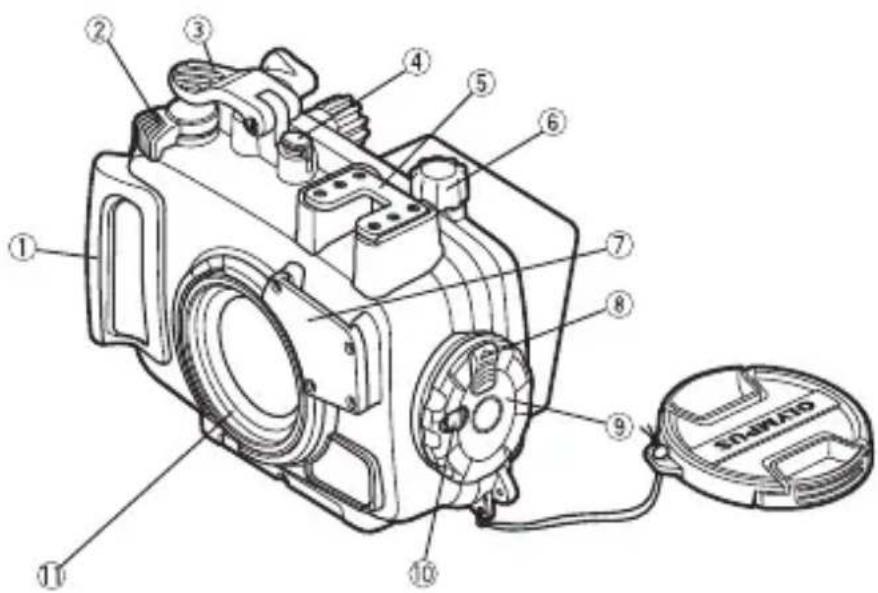

1 把⼿ 2 調焦桿 3 快⾨按鈕 4 打開/關閉按鈕 5 附件安裝

6 LOG桿 7 擴散板 8 滑鎖 9 打開/關閉控制盤 0 鎖鈕 a 鏡頭環 b 監視器內罩 c 後蓋 d O-ring e 三腳架底座CHT 214 CHT

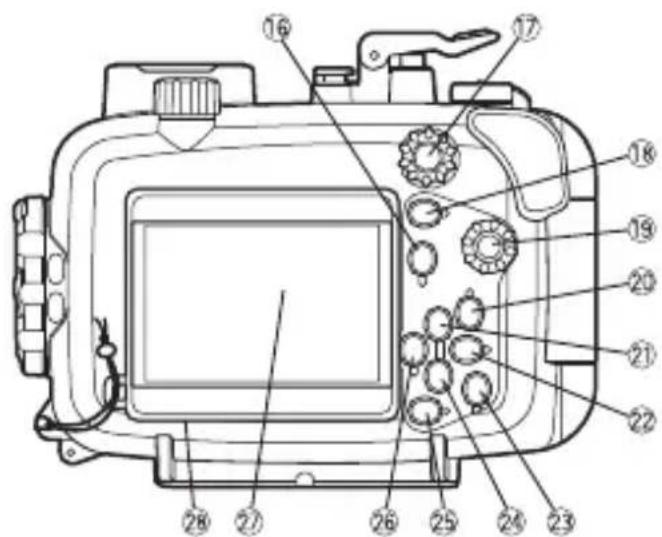

f INFO 按鈕g 控制轉盤h R（影⽚）按鈕/選 i 模式轉盤j q(播放) 按鈕

o MENU 按鈕p 模式功能調⽤按鈕/⼗字光標按鈕 Fq 監視器窗⼝r 監視器遮罩

(*1) 在⽔底抓拍、⽔下廣⾓、⽔下微距、⽔底HDR拍攝模式或⽔中顯微鏡下，OK/AFL按鈕

標有 * 的潛⽔殼操作部件對應於數碼照相機的操作部件。操作潛⽔殼的操作 部件時，數碼照相機的相應功能將會啟動。有關這些功能的詳情，請參閱數 碼照相機的說明⼿冊。CHT 215 CHT

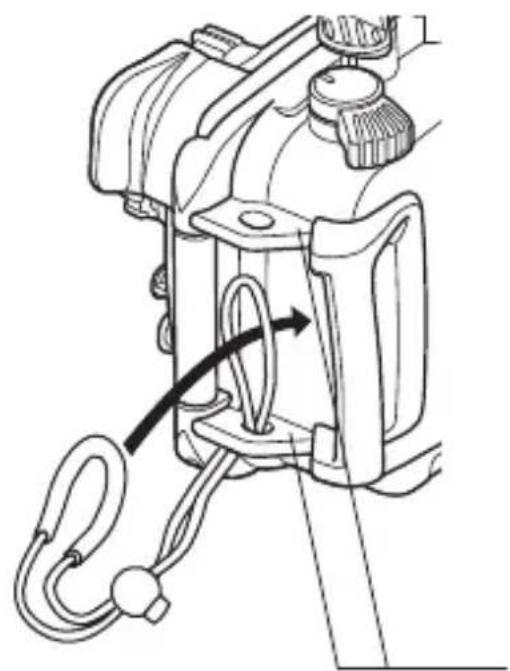

將附帶的⼿帶穿到⼿腕，⽤縮扣調整⾧度。 縮扣CHT 216 CHT

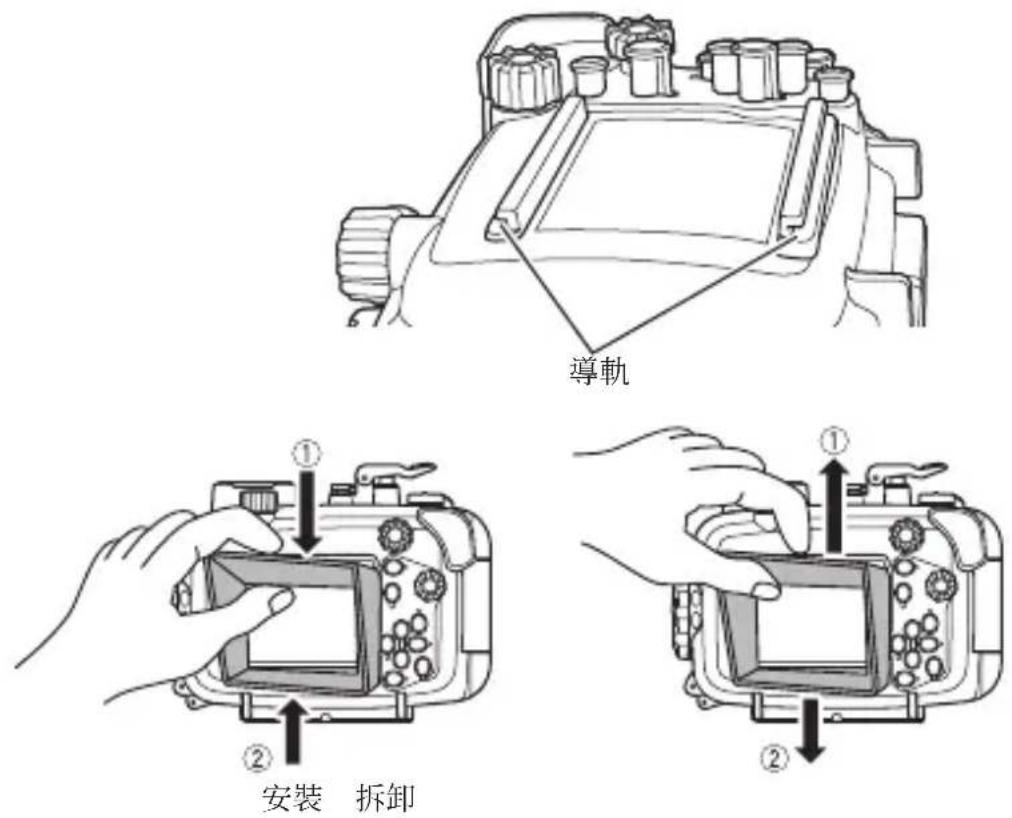

通過拉寬液晶顯⽰屏遮光罩，將其依次從液晶顯⽰屏窗上下導軌上拆下。

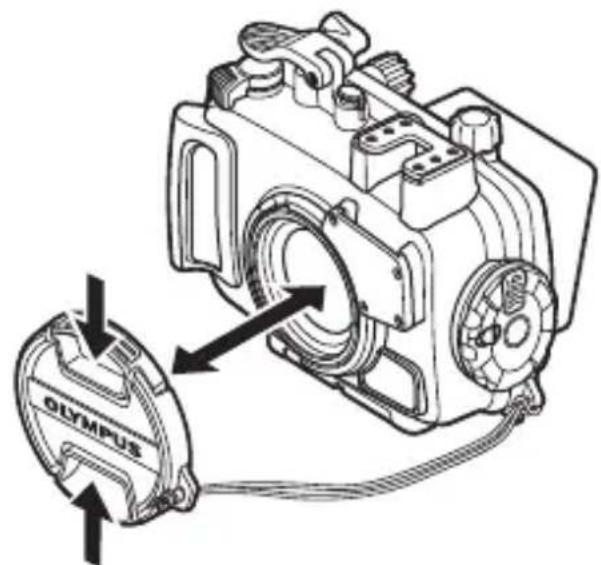

鏡頭蓋的安裝和取下⽅法 如圖所⽰，將鏡頭蓋嵌到鏡頭環 上。拍攝前請取下鏡頭蓋。CHT 217 CHT

將數碼照相機裝⼊到潛⽔殼之前，應準備好數碼照相機。 1.電池資訊 使⽤潛⽔殼時不能更換電池。在使⽤之前，確保剩餘電量⾜夠。 2.確認可拍攝圖像數量 請確認存儲卡剩有⾜夠的可拍攝圖像數量。 3.取下數碼照相機上的⼿帶 裝⼊數碼照相機時，必須取下照相機的⼿帶，否則⼿帶可能被潛⽔罩蓋卡

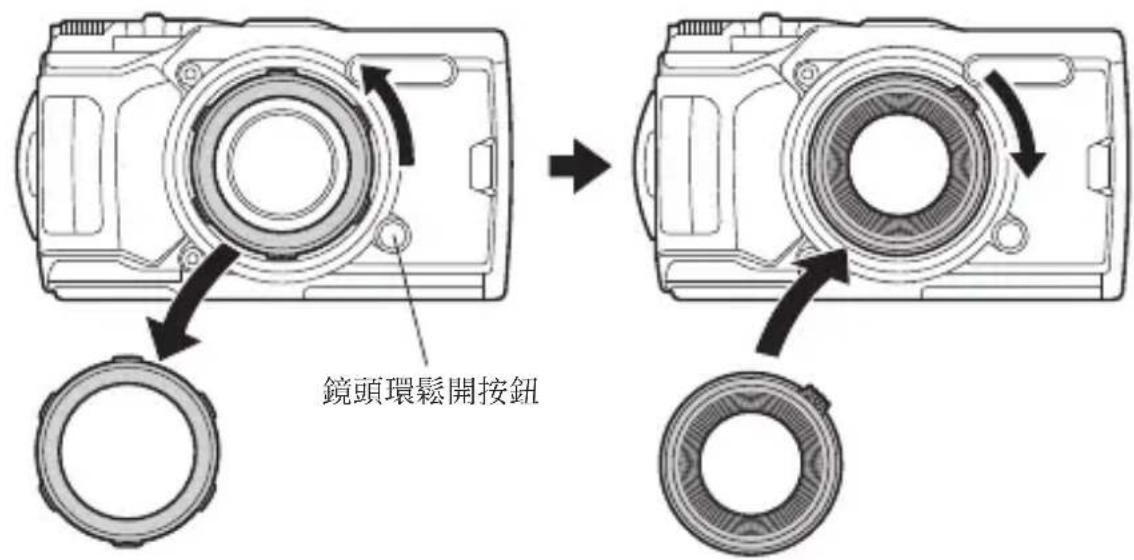

將防反光環連接到數碼照相機上 按住鏡頭環鬆開按鈕，從數碼照相機取下鏡頭環，然後連接防反光環。 使⽤⽔下廣⾓轉換鏡頭（PTWC-01）時，請變更數碼照相機的設定。 按OK按鈕以顯⽰實時控制，然後⽤⼗字光標按鈕或控制轉盤選擇“附件 設定”下的“PTWC-01”。然後按OK按鈕。

• 即使設定已變更，使⽤變焦功能時，影像的四⾓可能會變暗。 有關詳情，請參閱數碼照相機的說明⼿冊。 鏡頭環鬆開按鈕CHT 218 CHT 2.潛⽔殼的預先檢查

運輸與存放情況、維護狀態等因素可能會損害防⽔功能。 在使⽤之前，務必進⾏下列預先檢查。 如果預先測試顯⽰正常使⽤時會漏⽔，應停⽌使⽤潛⽔殼並聯絡經銷商或奧林巴斯服務站。 取下O-ring 打開潛⽔殼並取下O-ring。

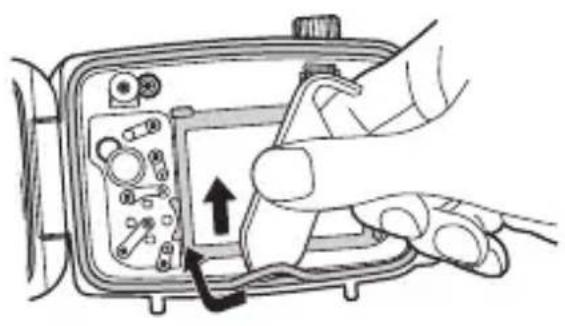

1 將O-ring拆卸⼯具插⼊到O-ring與O-ring槽壁之間的縫隙中。 2 將已插⼊的O-ring拆卸⼯具的尖端放到O-ring下⾯。（⼩⼼不要讓 O-ring拆卸⼯具的尖端損壞O-ring凹槽。） 3 提起O-ring，⽤⼿指捏住它並將它拉出潛⽔殼。CHT 219 CHT

⽬測已從O-ring中清除污垢之後，⽤⼿指輕輕擠壓O-ring的整個周⾧，檢 查是否黏有砂礫及其它雜質，是否存在損壞及開裂問題。 使⽤乾淨的無絨布或棉簽清除O-ring凹糟中黏著的雜質。還應清除與 O-ring接觸的潛⽔殼部件上黏著的砂礫或污垢。

• 使⽤尖銳物體取下O-ring或清潔O-ring凹槽裡⾯時，可能會損壞潛⽔殼與O-ring，並且

• ⽤⼿指檢查O-ring時，⼩⼼不要拉扯O-ring。

• 切勿使⽤酒精、稀釋劑、苯或類似溶劑或化學洗滌劑清潔 O-ring。使⽤此類化學品時， 可能會損壞O-ring或者將加速其磨損。 如何對O-ring塗抹油脂

確保您的⼿指及O-ring沒有污垢，然後將適量 專⽤潤滑劑擠到⼿指上，並塗抹到O-ring的整 個周⾧上（⼤約15毫⽶）。

⽤3個⼿指象夾東西⼀樣把塗在⼿指上的潤 滑劑塗在O-ring上。請注意不要⽤⼒拉扯 O-ring。

塗抹潤滑劑之後，⽬測並觸摸O-ring沒有被刮 擦並且表⾯平坦。如果受損，務必⽤嶄新的 O-ring替換它。

• 務必進⾏防⽔功能的維護，即使當每次攝影時已打開潛⽔殼。遺漏此維護可能導致漏

• ⾧時間不使⽤潛⽔殼時，應從凹槽中取出 O-ring，以防⽌ O-ring 變形，並塗抹⼀層薄 薄的硅脂，將它存放在乾淨的塑料袋或類似包裝中。CHT 220 CHT 黏著在 O-ring 上的雜質⽰例

安裝O-ring 確認凹槽中沒有雜質，然後再安裝O-ring。此時應確認O-ring不會從凹槽

密封本產品時，確保O-ring及接觸⾯（前蓋）上均沒有黏著⽑髮、纖維、 砂礫或其他雜質。⼀根⽑髮或⼀顆砂礫都可能導致漏⽔。請特別仔細地檢 查。CHT 221 CHT 3.準備數碼照相機

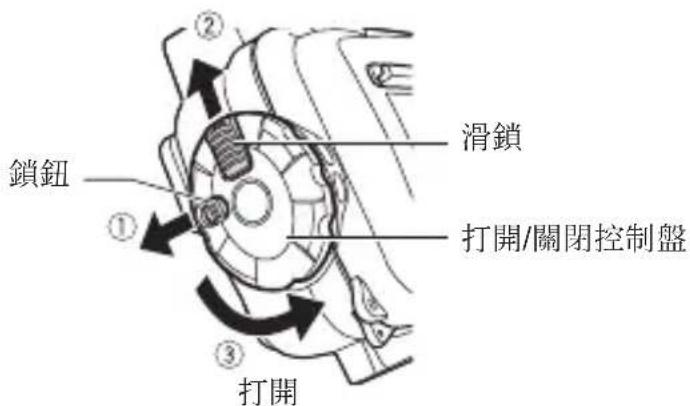

1 朝著箭頭⽅向滑動鎖鈕（下圖中的 1）。 2 朝著箭頭⽅向滑動並按住滑鎖（下圖中的2），並且逆時針⽅向旋轉打 開/關閉控制盤（下圖中的3）。 3 將打開/關閉控制盤旋轉到不能再旋轉的位置。 4 輕輕打開潛⽔殼的後蓋。

旋轉打開/關閉控制盤時切勿太⽤⼒。這樣做可能會損壞控制盤。CHT 222 CHT

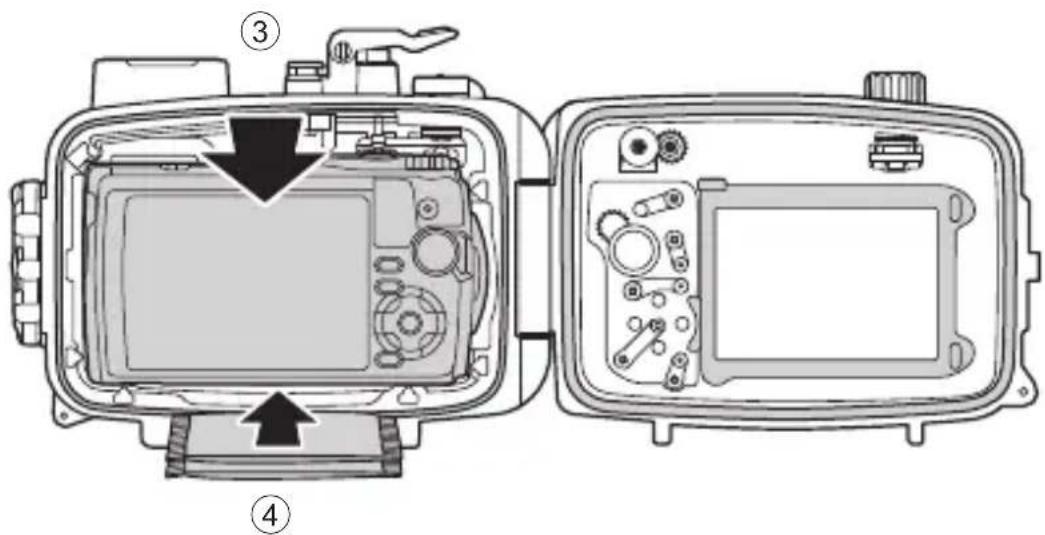

1 確認數碼照相機已關閉。 2 確認數碼照相機的LOG桿設定於OFF側。 3 將數碼照相機輕輕地直接裝⼊到潛⽔殼中。 4 在數碼照相機的底部與潛⽔殼之間插⼊兩個重疊的硅膠袋 (1 g)。

• 如果在密封潛⽔殼時，硅膠袋被夾住，則會漏⽔。

• 硅膠使⽤之後，吸濕性能會減弱。打開並關閉潛⽔殼時，務必更換硅

• 清潔潛⽔殼與照相機的控制盤表⾯。 如果控制盤上有油脂或雜質，可能會滑動。CHT 223 CHT

• 矽膠袋是否插到底？ 當矽膠袋未正確插⼊時，其會在關閉後蓋時陷落。

• O-ring 或前蓋上的 O-ring 接觸⾯上是否有污垢或雜質？CHT 224 CHT

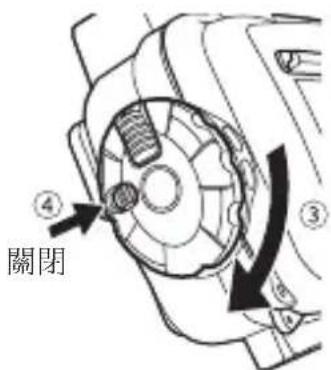

1 將LOG桿設定於OFF側。 2 將後蓋的安裝突出部分與凹槽對⿑的同時，輕輕關閉潛⽔殼。 3 順時針旋轉打開/關閉控制盤，直⾄聽到“喀噠”聲並且鎖上潛⽔殼。

• 如果沒有完全旋轉打開/關閉控制盤，將不能密封潛水殼。這將導致漏

• 關閉潛水殼的後蓋，以便鏡頭蓋與LCD遮罩帶不會被卡住。如果遮罩帶 被卡住，則可能會漏水。 檢查裝⼊的照相機的操作 密封潛⽔殼之後，檢查照相機⼯作正常。

• 操作潛⽔殼上的ON/OFF按鈕並確認照相機能夠打開/關閉。

• 按壓潛⽔殼上的快⾨控制按鈕並確認照相機快⾨鬆開。

• 同時操作潛⽔殼上的其它控制按鈕，並且確認照相機功能正常。 LOG桿CHT 225 CHT

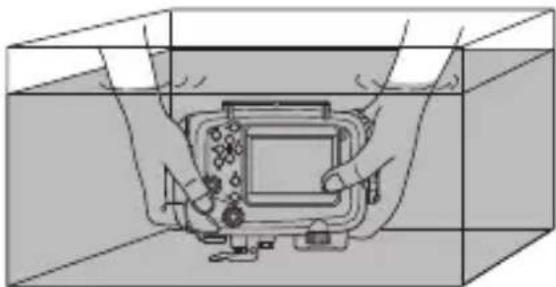

照相機裝⼊後的最終檢測解釋如下。務必執⾏此檢測。它可以很⽅便地在 ⽔槽或浴缸中執⾏。確認不同按鈕的操作。所需時間⼤致為5分鐘。

• ⾸先，將潛⽔殼浸⼊⽔中3秒鐘，檢查⽔沒有進⼊潛⽔殼。

• 接下來，將潛⽔殼浸⼊⽔中30秒鐘，檢查沒有⽔滴等進⼊潛⽔殼。

• 然後，將潛⽔殼浸⼊⽔中3分鐘，操作所有按鈕及桿，並檢查以下事

- 檢查⽔沒有進⼊潛⽔殼。 - 檢查潛⽔殼內沒有起霧。 - 檢查沒有⽔滴進⼊潛⽔殼。

• 如果潛⽔殼內部結霧或有⽔滴，應重複O-ring的維護（P.219）並再次 進⾏防⽔測試。CHT 226 CHT 4.連接潛⽔閃光燈 使⽤⽔下光纖電纜（可選：PTCB-E02）將潛⽔閃光燈（可選）連接到潛 ⽔殼，應遵循下列流程。

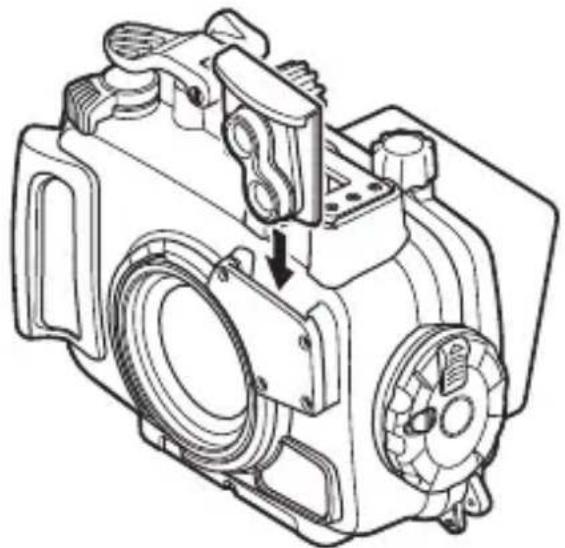

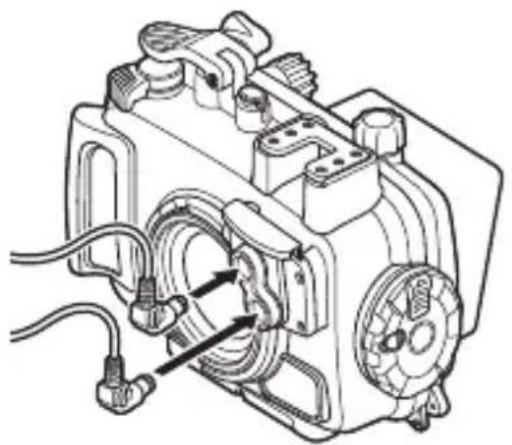

1 將光纖電纜適配器連接，如下圖所⽰。 2 將⽔下光纖電纜的插頭完全插⼊適配器的光纖電纜插⼊⼝，直到看不

使⽤兩個潛⽔閃光燈時 使⽤⼀個潛⽔閃光燈時 不使⽤時，將蓋帽放到光纖電纜插槽中。CHT 227 CHT

使⽤⽀援無線RC閃光燈的潛⽔閃光燈時，請將照相機與潛⽔閃光燈設為 RC模式。有關詳情，請參閱照相機與閃光燈的說明⼿冊。 如果為UFL-1、⽤相同的⽅法插上光纖電纜。將照相機的RC模式設為 OFF。CHT 228 CHT 5.在⽔下拍照 使用潛水殼時，照相機GPS、電子式羅盤、溫度感應器與壓力感應器無法正常

適⽤於拍攝海邊與池塘的⼈像。 E ⽔中廣⾓

w ⽔中近拍 適⽤於⽔底近距離拍攝。 _ ⽔底HDR 適合⽔下背光場景拍攝。 該模式會拍攝多張影像並將其合成為⼀張，使影像曝光得當。 f ⽔中顯微鏡 適合於⽔底超近特寫鏡頭拍攝。 以廣⾓拍攝微距照⽚時，如果太靠近拍攝物，照⽚的某些部位可能會缺乏閃光，或光線亮度可能不⼀致。在⽔下拍攝期間，拍攝條件（⽔的清澈度、懸浮物質等）對於閃光燈的有效距離會有明顯的影響。拍攝之後請務必檢查LCD顯⽰屏上的照⽚。CHT 229 CHT

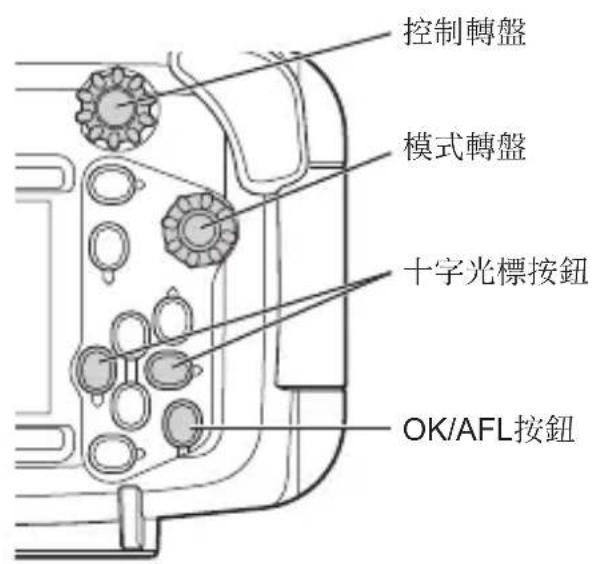

1 轉動模式轉盤，然後將照相機 的拍攝模式設為“H”。 2 按左/右⼗字光標按鈕或控制轉 盤，以選擇⼦模式，然後按OK/ AFL按鈕。

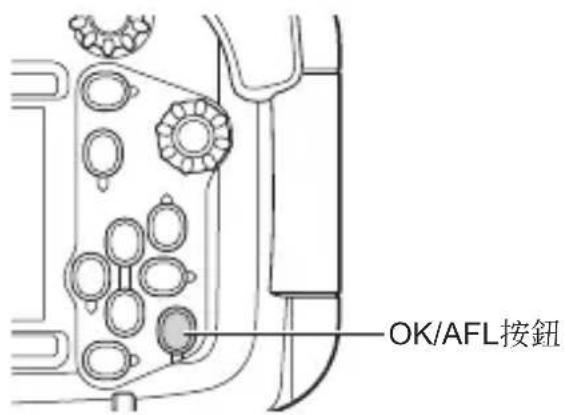

OK/AFL按鈕 在⽔下拍攝期間鎖定AF 選擇“⽔底抓拍”、“⽔下廣 ⾓”、“⽔下微距”、“⽔底 HDR”或“⽔中顯微鏡”時，⼀ ⾯將快⾨按鈕按下⼀半，⼀⾯按 OK/AFL按鈕，就能輕易鎖定聚焦 位置（AF鎖定操作）。鎖定聚焦 時，照相機的顯⽰屏上會顯⽰AF

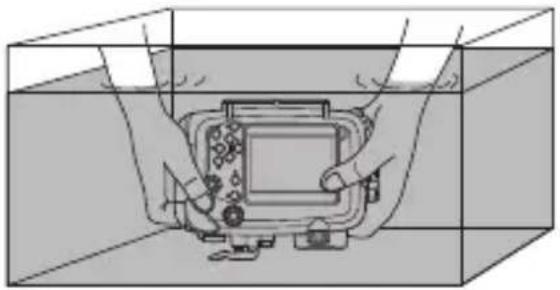

1 使⽤之後，盡快⽤純⽔徹底清潔該保護裝置。 在⽔槽或浴缸中裝上純⽔，將潛⽔殼在⽔中⽤⼒搖晃數次，然後清除 黏附在打開/關閉控制盤﹑按鈕和控制桿周圍的砂礫顆粒。 在海⽔中使⽤之後，應在純⽔中浸泡⼀定時間（30 分鐘到⼀⼩時）以

2 在純⽔中操作本產品的快⾨控制按鈕及各個按鈕並清除軸上黏著的鹽

• 如果乾燥的潛⽔罩上仍然殘留有鹽分，功能可能會受損。使⽤後請務

去除潛⽔罩上的任何⽔滴。使⽤空氣或軟布將前後蓋之間的接縫、把⼿、 開關撥盤和其他操作部件上遺留的任何纖維絲徹底清除。 ⽔滴留在潛⽔罩的前後蓋之間時，⽔滴容易在打開潛⽔罩時進⼊其內 部。CHT 231 CHT

• 打開潛⽔罩時請充分注意勿讓頭髮或⾝體上的⽔滴落進潛⽔罩內部或

• 不要在有沙粒、⽔⾶濺的環境下打開或關閉潛⽔罩。

• ⼿上沾有海⽔時注意不要觸摸數碼照相機和電池。

使⽤清⽔沖洗之後請使⽤乾淨的布擦乾⽔滴。注意⼀定要使⽤不含有鹽分 並且不會掉線頭的布。最後⼀定要將潛⽔罩放在陰涼、通⾵處，使其完全

• 不要使⽤吹⾵機或類似機器中的熱空氣進⾏烘乾，不要將潛⽔殼暴露 於陽光直曬處，因為這可能會加速潛⽔殼的磨損與變形以及O-ring的

• 擦拭潛⽔殼時，千萬不要刮擦。CHT 232 CHT 7.維護防⽔功能 O-ring是消耗品。在每次使⽤之前請實施適當的檢修，務必保證按下述所 ⽰執⾏O-ring維護操作。忽視此步驟有可能造成滲⽔。 清洗並弄乾您的雙⼿之後，在沒有沙⼦或灰塵的地⽅進⾏。 取下O-ring 參考 P.218。

參考 P.219。 如何對O-ring塗抹油脂 參考 P.219。 安裝O-ring 參考 P.220。

• O-ring屬於消耗品。不管潛⽔殼使⽤了多少次，建議在⼀年之後更換成 新的O-ring。

• O-ring因使⽤環境和保存環境⽽加速⽼化。如果未滿⼀年O-ring損壞、 出現破裂及失去彈性，也請⽴即更換。

• 請使⽤純正的奧林巴斯硅脂、硅膠及 O-ring。

• 我們建議定期進⾏檢查。CHT 233 CHT 8.附錄

兼容機型 Olympus數碼相機 OLYMPUS Tough TG-6 抗壓能⼒ ⽔深45⽶以內 主要材質 主體：聚碳酸酯 鏡頭窗：玻璃（雙⾯多層塗膜 / 防⽔塗膜） ⼯作環境 0 ºC - 40 ºC （⼯作） /－20 ºC - 60 ºC （存放） 尺⼨ ⼤約157 mm（寬） x 122 mm（⾼） x 81 mm（深） 重量 ⼤約484克（不含照相機與附件） ⽔下重量 ⼤約13克（在淡⽔中）（含照相機、電池與存儲卡）

• 我們保留改變外觀與規格的權利，恕不另⾏通知。

硅脂： PSOLG-3 維護套件： PMS-02 光纖電纜： PTCB-E02 O-ring 拆卸⼯具（2）：PTAC-05

潛⽔閃光燈： UFL-3 平衡器： PWT-1BA

O-ring： POL-058 PWT-1AD 短臂： PTSA-02/ PTSA-03 數碼相機維修服務中⼼：⾹港九⿓旺⾓亞皆⽼街 8 號朗豪坊辦公⼤樓 L-4207
