INSTRUKCJA OBSŁUGI PT059 OLYMPUS

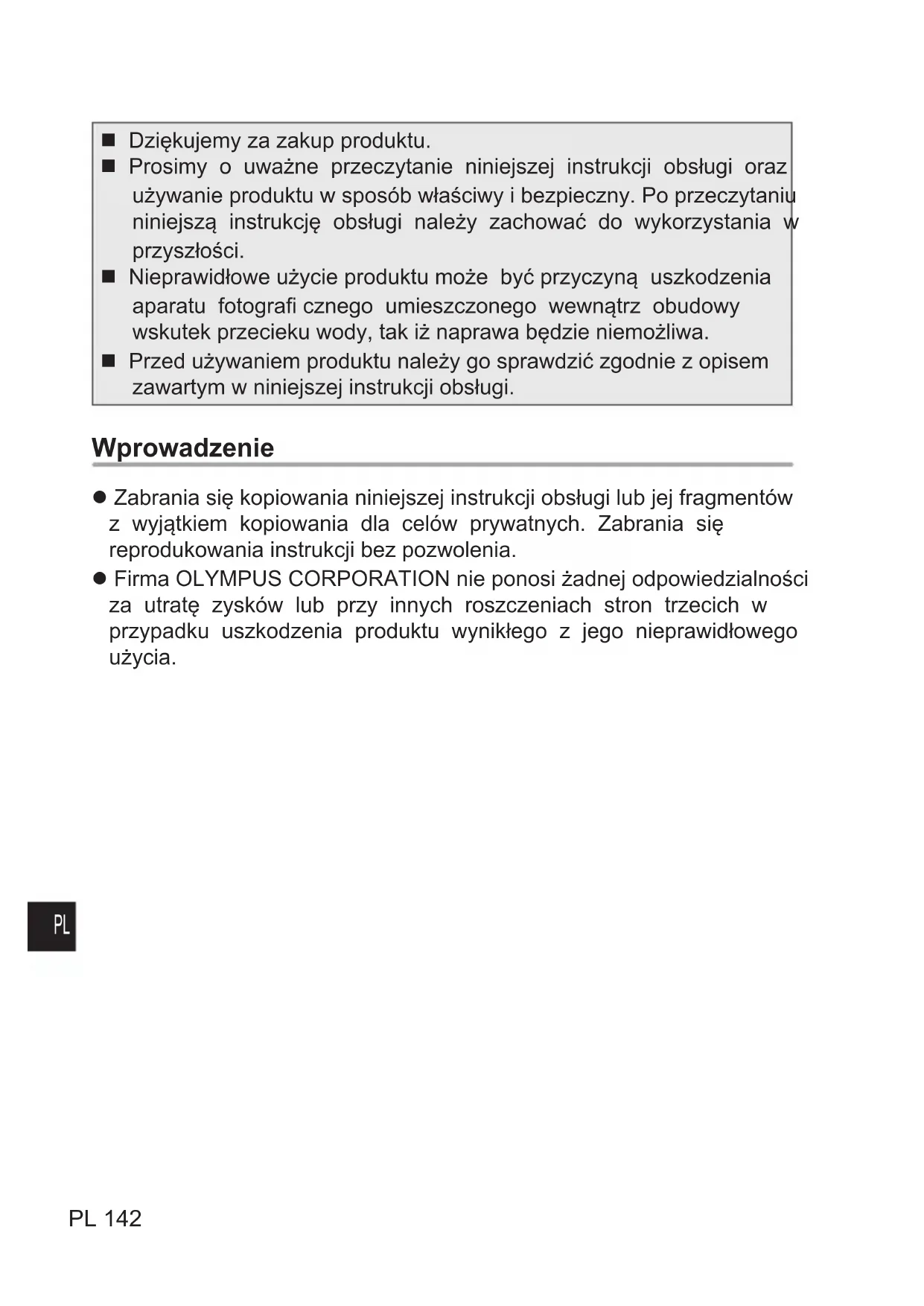

■ Dziękujemy za zakup produktu.
■ Prosimy o uważne przeczytanie niniejszej instrukcji obsługi oraz używanie produktu w sposób właściwy i bezpieczny. Po przeczytaniu niniejszą instrukcję obsługi należy zachować do wykorzystania w przyszłości.
Nieprawidłowe użycie produktu może być przyczyną uszkodzenia aparatu fotografi cznego umieszczonego wewnątrz obudowy wskutek przecieku wody, tak iż naprawa będzie niemożliwa.
■ Przed używaniem produktu należy go sprawdzić zgodnie z opisem zawartym w niniejszej instrukcji obsługi.

Wprowadzenie

• Zabrania się kopiowania niniejszej instrukcji obsługi lub jej fragmentów z wyjątkiem kopiowania dla celów prywatnych. Zabrania się reprodukowania instrukcji bez pozwolenia.
• Firma OLYMPUS CORPORATION nie ponosi żadnej odpowiedzialności za utratę zysków lub przy innych roszczeniach stron trzecich w przypadku uszkodzenia produktu wynikłego z jego nieprawidłowego użycia.

Informacje, z którymi należy się zapoznać przed używaniem produktu

Obudowa jest wyrobem precyzyjnym przeznaczonym do stosowania pod wodą na głębokości do 45 m. Przy obchodzeniu się z produktem należy zachować właściwe środki ostrożności.

- Obudowę należy używać zgodnie z przeznaczeniem. Przed rozpoczęciem używania obudowy należy przeczytać ze zrozumieniem fragmenty niniejszej instrukcji obsługi dotyczące obsługi obudowy, czynności kontrolnych przed jej użyciem, konserwacji i przechowywania po użyciu.

- Firma OLYMPUS CORPORATION nie ponosi żadnej odpowiedzialności za wypadki powstałe przy zanurzaniu aparatu cyfrowego pod wodę. Ponadto, wyklucza się rekompensatę fi nansową za uszkodzenia materiałów wewnętrznych lub zapisanych danych spowodowane przedostaniem się wody do aparatu fotografi cznego. Aaparat warto we własnym zakresie ubezpieczyć na wypadek jego uszkodzenia.

- Firma OLYMPUS CORPORATION wyklucza roszczenia odszkodowawcze za obrażenia ciała i szkody materialne powstałe przy używaniu produktu.

PL

Bezpieczne użytkowanie

W niniejszej instrukcji obsługi stosowane są różne symbole wskazujące na prawidłowe używanie produktu i mające na celu zapobieganie powstaniu zagrożeń dla użytkownika, osób trzecich i szkód materialnych. Poniżej opisane jest znaczenie tych symboli.

OSTRZEŻENIE	Ten symbol wskazuje na sytuację, w której może wystąpić zagrożenie wypadkiem śmiertelnym lub odniesieniem poważnych obrażeń ciała przy niestosowaniu się do treści ostrzeżenia.
UWAGA	Ten symbol wskazuje na sytuację, w której może wystąpić zagrożenie odniesieniem obrażeń ciała lub spowodowaniem szkód materialnych przy niestosowaniu się do treści uwagi.

OSTRZEŻENIE

① Produkt należy trzymać w miejscu niedostępnym dla niemowlaków oraz małych i dużych dzieci. Występuje zagrożenie następującymi wypadkami.

• Odniesienie obrażeń ciała wskutek spadku obudowy z wysokości.
• Odniesienie obrażeń ciała wskutek przyciśnięcia przez otwierane i zamykane elementy urządzenia.
• Połknięcie małych części, pierścieni uszczelniających, smaru silikonowego i żelu krzemionkowego. Przy połknięciu części produktu należy niezwłocznie zasięgnąć porady lekarskiej.
• Użycie lampy błyskowej w pobliżu oczu może spowodować trwałe uszkodzenie wzroku itp.

② Nie należy przechowywać aparatu cyfrowego z baterią w środku. Może to doprowadzić do wycieku elektrolitu i pożaru.
③ Przy przedostaniu się wody do wnętrza obudowy, gdy znajduje się w niej aparat fotografi czny, należy niezwłocznie wyjąć baterię z aparatu. Występuje zagrożenie zapłonu i wybuchu wodoru.
④ Produkt jest wykonany z żywic. Przy silnym uderzeniu produktem o skałę lub inny twardy przedmiot występuje zagrożenie pęknięcia produktu, co może być przyczyną obrażeń ciała. Przy obchodzeniu się z produktem należy zachować właściwe środki ostrożności.

⚠ UWAGA

① Nie wolno rozkładać produktu na części ani go modyfi kować. Może to doprowadzić do rozszczelnienia lub uszkodzenia produktu. Firma OLYMPUS CORPORATION nie ponosi odpowiedzialności za utratę danych w przypadku demontażu, naprawy lub modyfi kacji produktu poza autoryzowanym serwisem.
② Używanie lub przechowywanie produktu w wymienionych poniżej miejscach może być przyczyną nieprawidłowego działania, uszkodzenia, zniszczenia, zapalenia się lub zaparowania produktu bądź przedostania się wody do jego wnętrza. Nie należy do tego dopuścić.

• Miejsca, w których występuje wysoka temperatura, jak np. miejsca wystawione na bezpośrednie działanie promieni słonecznych, wnętrze samochodu itp.
• Miejsca położone blisko źródła ognia
• Miejsca pod wodą położone na głębokości przekraczającej 45 m
• Miejsca wystawione na działanie wibracji
• Miejsca, w których występuje wysoka temperatura i wilgoć lub silne wahania temperatury
• Miejsca, w których występują lotne substancje chemiczne

③ Otwieranie i zamykanie obudowy w miejscach, w których występuje dużo piasku, kurzu lub zanieczyszczeń może doprowadzić do utraty szczelności obudowy i przecieków. Nie należy do tego dopuścić.
④ Przeznaczeniem produktu nie jest amortyzowanie wstrząsów, na które może być narażony aparat umieszczony wewnątrz obudowy. Uderzanie produktu lub umieszczanie na nim ciężkich przedmiotów, gdy wewnątrz znajduje się aparat fotografi czny, może doprowadzić do uszkodzenia aparatu. Przy obchodzeniu się z produktem należy zachować właściwe środki ostrożności.
⑤ Nie wolno stosować niżej wymienionych substancji chemicznych do czyszczenia produktu, zabezpieczania przed korozją lub zaparowaniem, do napraw ani w żadnym innym celu. Stosowanie tych produktów bezpośrednio na obudowę lub w sposób pośredni (w formie oparów) może być przyczyną pęknięcia produktu pod wysokim ciśnieniem lub innych problemów.

Substancje chemiczne, których nie wolno stosować	Wyjaśnienie
Lotne rozpuszczalniki organiczne, detergenty zawierające substancje chemiczne	Nie wolno czyścić obudowy za pomocą alkoholu, nafty, rozcieńczalników, lotnych rozpuszczalników organicznych, detergentów zawierających substancje chemiczne itp. Należy używać czystej, letniej wody.
Środki o działaniu antykorozyjnym	Nie wolno używać żadnych środków o działaniu antykorozyjnym. Metalowe części są wykonane ze stali nierdzewnej lub mosiądzu. Należy myć je czystą wodą.
Środki zapobiegające zaparowaniu dostępne w handlu	Nie wolno używać dostępnych w handlu środków zapobiegających zaparowaniu. Należy zawsze stosować żel krzemionkowy podany w specyfi kacji.
Smary z wyjątkiem smaru silikonowego podanego w specyfi kacji	Do smarowania silikonowego pierścienia uszczelniającego należy stosować wyłącznie smar silikonowy podany w specyfi kacji. W przeciwnym razie powierzchnia pierścienia uszczelniającego może zostać zniekształcona i może dojść do przecieku wody.
Kleje Nie wolno stosować	kleju do napraw ani w żadnym innym celu. Naprawy należy wykonywać wyłącznie, kontaktując się z punktem sprzedaży produktu lub autoryzowanym serwisem firmy OLYMPUS CORPORATION.

⑥ Wskakiwanie do wody z obudową trzymaną w kieszeni lub ręku, rzucanie obudową z łódki lub jachtu do wody oraz inne nieostrożne obchodzenie się z produktem może doprowadzić do jego rozszczelnienia. Należy zachować ostrożność przy podawaniu produktu innej osobie i w innych sytuacjach.

⑦ Jeśli wnętrze obudowy aparatu zamoknie wskutek przecieku wody itp., należy natychmiast wytrzeć je do sucha i skontaktować się z lokalnym punktem serwisowym lub sprzedawcą produktu.

⑧ Na czas podróży w samolocie należy zdemontować pierścień uszczelniający. W przeciwnym razie obudowa może się zakleszczyć i nie będzie można jej otworzyć.

⑨ Aby bezpiecznie używać aparatu cyfrowego w niniejszej obudowie, należy dokładnie zapoznać się z treścią instrukcji obsługi aparatu.
⑩ Przy zamykaniu produktu należy uważać, aby żadne ciało obce nie znalazło się między pierścieniem uszczelniającym a powierzchnią styku. Spowoduje to przeciekanie wody.
⑪ Po włożeniu aparatu cyfrowego do obudowy po zrobieniu zdjęć w wodzie przejrzystość obiektywu może się pogorszyć, pomimo umieszczenia w obudowe dołączonego żelu krzemionkowego. Może się tak zdarzyć, gdy aparat nie jest odpowiednio wysuszony.

Spis treści

Wprowadzenie ....142

Informacje, z którymi należy się zapoznać przed używaniem produktu 143

Bezpieczne użytkowanie ....144

1. Czynności przygotowawcze .....150

Sprawdzenie zawartości opakowania ....150

Nazwy części 151

Korzystanie z akcesoriów ....153

Mocowanie paska na rękę 153

Zakładanie i zdejmowanie osłony wyświetlacza 154

Zakładanie i zdejmowanie osłony obiektywu 155

Przygotowanie aparatu cyfrowego ....155

Zakładanie pierścienia antyodblaskowego na aparat cyfrowy 156

2. Wstępna kontrola obudowy .....157

Wstępna kontrola przed używaniem ....157

Demontaż pierścienia uszczelniającego .....157

Usuwanie piasku, zabrudzeń itp. 158

Nakładanie smaru na pierścień uszczelniający ......158

Montaż pierścienia uszczelniającego ....159

3. Instalacja aparatu cyfrowego ....160

Otworzenie obudowy ....160

Wkładanie aparatu cyfrowego do obudowy .....161

Sprawdzanie, czy aparat został włożony właściwie .....162

Zamykanie obudowy ....163

Sprawdzenie działania aparatu w obudowie ......163

Próba szczelności ....164

4. Podłączanie podwodnej lampy błyskowej .....165

5. Robienie zdjęć pod wodą .....167

Tryby robienia zdjęć pod woda ....167

Jak wybierać fotografowaną scenę .....168

Blokowanie automatycznego ustawiania ostrości podczas robienia zdjęć pod wodą ....168

6. Postępowanie po wykonaniu zdjęć .....169

Mycie obudowy czystą woda ....169

Wytarcie obudowy do sucha 169

Wyjmowanie aparatu cyfrowego 170

Suszenie obudowy ....170

7. Utrzymywanie szczelności obudowy .....171

Demontaż pierścienia uszczelniającego ....171

Wyczyszczenie pierścienia z piasku, zabrudzeń itp. .....171

Nakładanie smaru na pierścień uszczelniający ......171

Montaż pierścienia uszczelniającego .....171

Wymiana części podlegających zużyciu ......171

Dane techniczne ....172

1. Czynności przygotowawcze

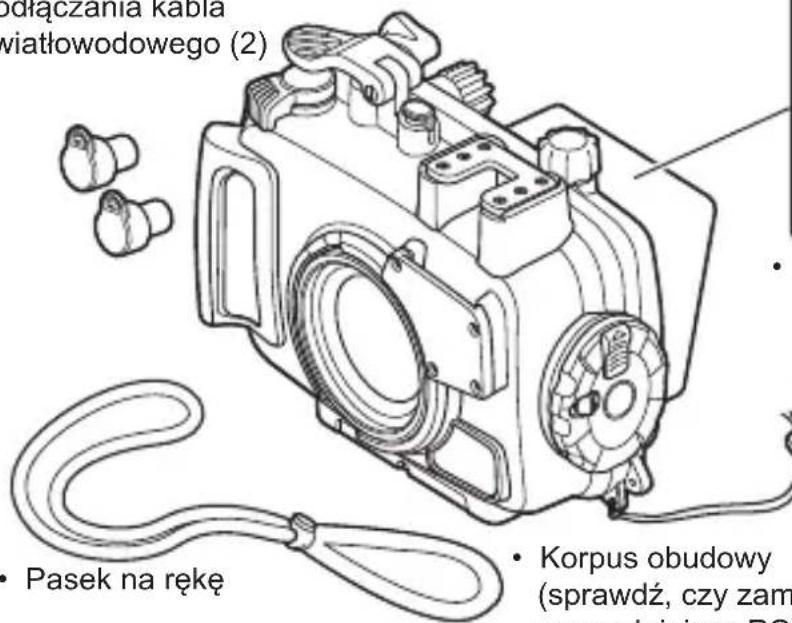

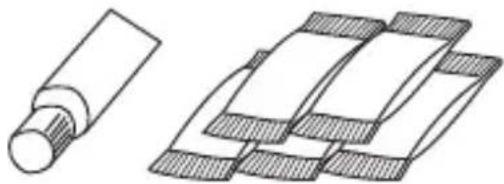

Sprawdzenie zawartości opakowania

Sprawdź, czy opakowanie zawiera wszystkie akcesoria.

Jeśli jakiegoś elementu brakuje lub jest on uszkodzony, prosimy skontaktować się ze sprzedawcą produktu.

- Adapter kabla światłowodowego (PFCA-03) - Smar silikonowy (PSOLG-2) - Żel krzemionkowy 1g (5) (SILCA-5S)

- Zatyczka do gniazda podłączania kabla światłowodowego (2)

- Ośłona wyświetlacza (PFUD-08) (na korpusie)

- Pasek osłony wyświetlacza

odłączania kabla wiatłowodowego (2) • Pasek na rękę • Korpus obudowy (sprawdź, czy zam zanspolniewy PO

- Ośłona obiektywu (PRLC-14)

- Ściągacz do pierścienia uszczelniającego

- Korpus obudowy (sprawdź, czy zamocowano pierścień uszczelniający POL-058)

- Pierścień antyodblaskowy (POSR-053)

- Instrukcja obsługi (niniejsza instrukcja)

Po zakupie należy przeprowadzić konserwację, nawet całkowicie nowego sprzętu.

Zaniedbanie konserwacji może spowodować przeciek wody.

Informacje na temat konserwacji obudowy znajdują się na P.171.

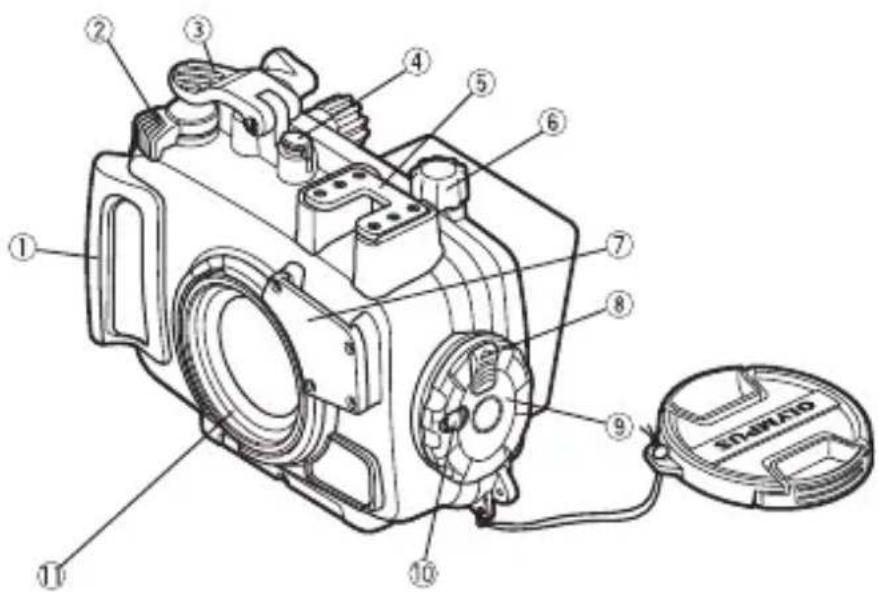

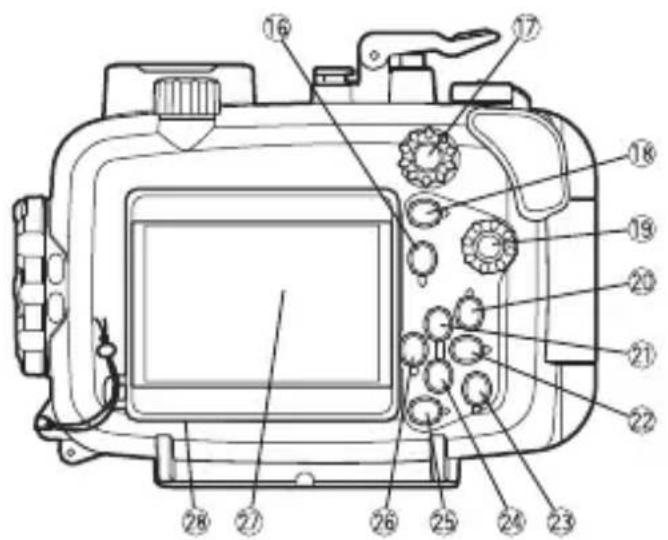

Nazwy części

① Uchwyt na dłoń
* ② Dźwignia zoomu
* ③ Spust migawki
* ④ Przycisk ON/OFF
⑤ Stopka akcesorium

* ⑥ Przełącznik LOG
⑦ Dyfuzor
⑧ Zatrzask suwakowy
⑨ Pokrętło do otwierania/zamykania
⑩ Zatrzask blokujący

⑪ Pierścień obiektywu
⑫ Osłona wnętrza wyświetlacza
⑬ Pokrywa tylna
⑭ Pierścień uszczelniający
⑮ Gniazdo statywu

* ⑯ Przycisk INFO
* ⑰ Pokrętło sterujące
* ⑱ Przycisk ◎(Film)/Przycisk wyboru
* ⑲ Pokrętło wyboru * trybu
⑳ Przycisk ▶(odtwarzanie)

* ②1 Przycisk 📋/przycisk * strzałki ▲
* ②2 Przycisk ↘/przycisk * strzałki ▶

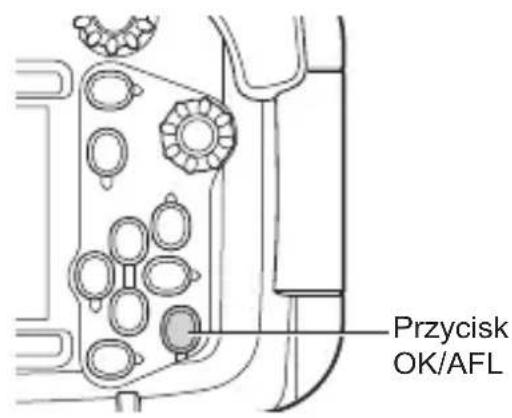

②3 Przycisk OK/AFL (*1)
⑳ Przycisk 📁 /przycisk 📁/przycisk strzałki ▼

* ⑳ Przycisk MENU
* ②6 Przycisk wywołania funkcji trybu/Przycisk strzałki
⑳ Okienko wyświetlacza
⑳ Ośłona wyświetlacza

(*1) W trybach Zdjęcie Podwodne, Podwodny Szerokokątny, Podwodny Makro, Podwodny HDR i Mikroskop przycisk OK/AFL pełni funkcję przycisku AF LOCK (P.168).

Uwaga:

Elementy obsługi obudowy oznaczone symbolem * odpowiadają stosownym elementom obsługi aparatu cyfrowego. Za ich pomocą można sterować odpowiednimi funkcjami fotografi cznymi aparatu cyfrowego. Szczegółowe informacje dotyczące funkcji fotografi cznych zawiera instrukcja obsługi aparatu cyfrowego.

Korzystanie z akcesoriów

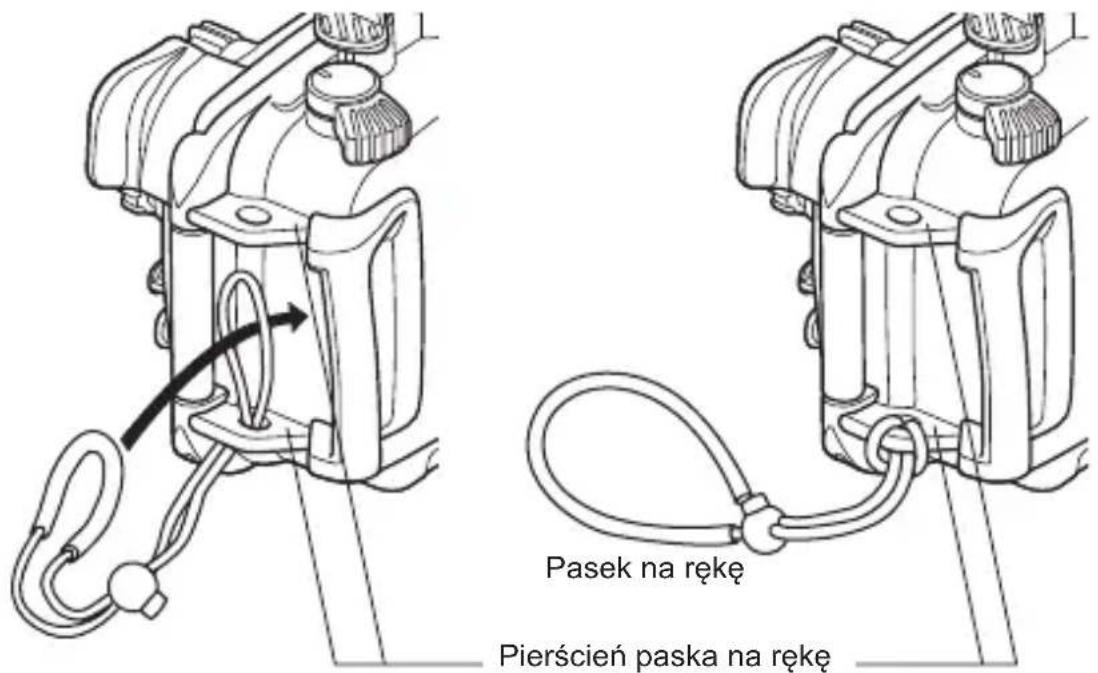

Mocowanie paska na rękę

Zamocuj pasek na rękę do korpusu obudowy.

Ilustracja mocowania Mocowanie zakończone

Pasek na rękę Pierścień paska na rękę

Pasek można także zamocować na górnym pierścieniu paska na rękę na obudowie.

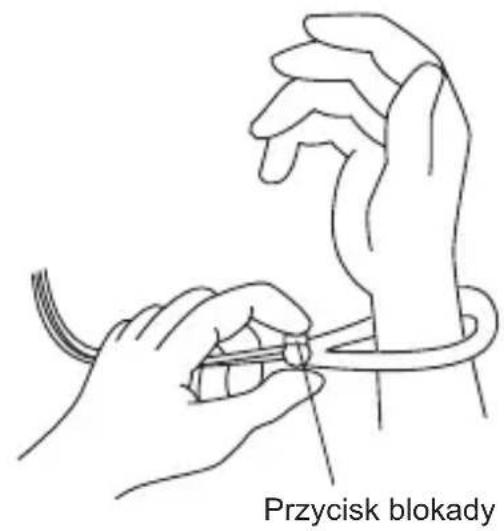

Używanie paska na rękę

Przełoż rękę przez pasek i dostosuj długość za pomocą przycisku blokady.

Przycisk blokady

PL

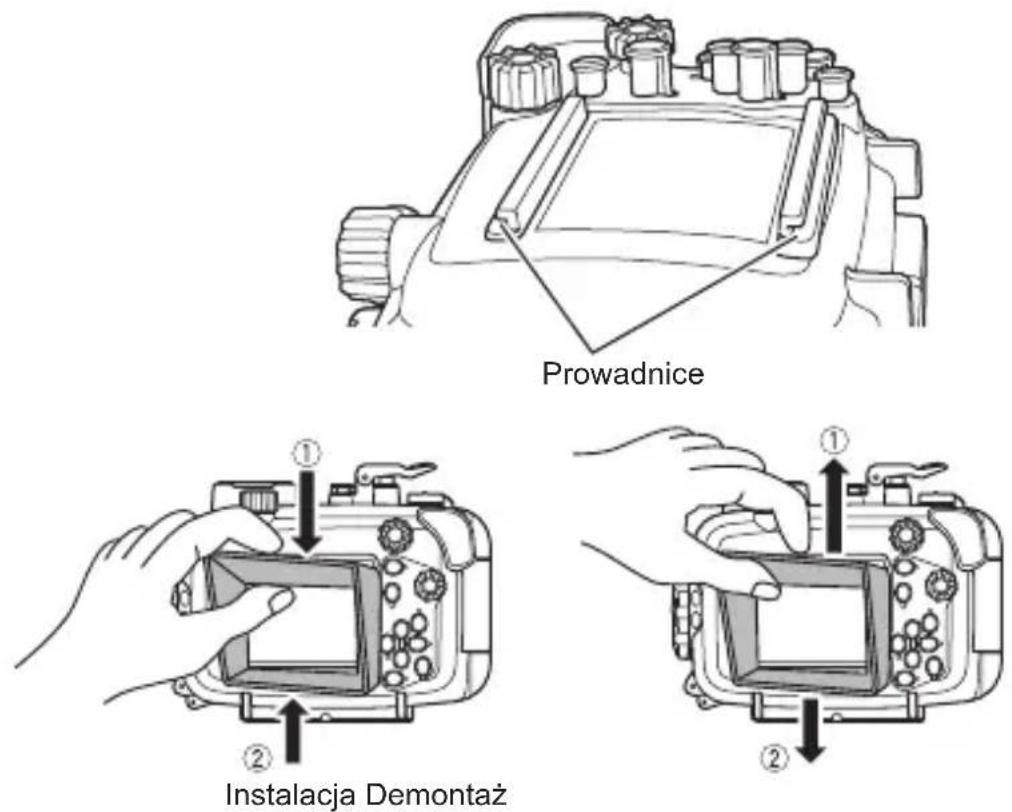

Zakładanie i zdejmowanie osłony wyświetlacza

Instalacja

Ustaw osłonę wyświetlacza na prowadnicach (jak to pokazano na rysunku) kolejno nad i pod okienkiem wyświetlacza.

Demontaż

Zdejmij osłonę wyświetlacza z prowadnic kolejno nad i pod okienkiem wyświetlacza.

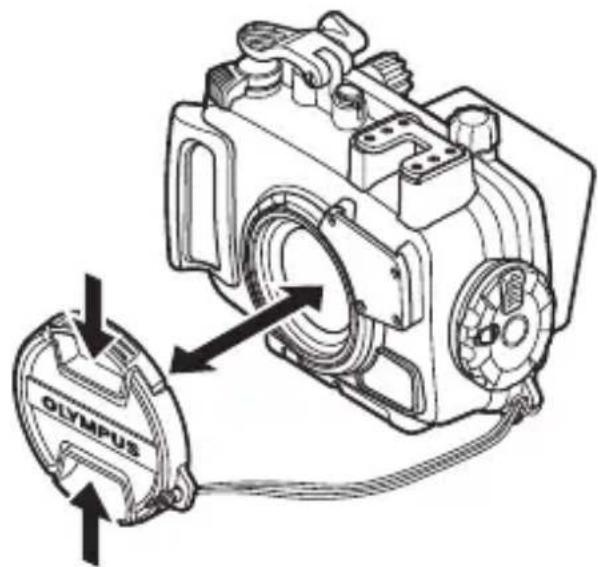

Zakładanie i zdejmowanie osłony obiektywu

Załóż osłonę obiektywu na pierścieniu obiektywu, jak to pokazano na rysunku. Pamiętaj, aby zdjąć osłonę obiektywu przed zrobieniem zdjęć.

OLYMPUS

Przygotowanie aparatu cyfrowego

Przed włożeniem aparatu cyfrowego do obudowy należy go przygotować.

1. Kontrola baterii

Podczas używania obudowy nie można wymienić baterii. Przed użyciem należy się upewnić, że bateria jest wystarczająco naładowana.

2. Sprawdzenie pozostałej liczby zdjęć

Należy się upewnić, że na karcie pamięci jest wystarczająca ilość miejsca na planowaną liczbę zdjęć.

3. Zdjęcie paska na rękę z aparatu cyfrowego

Wkładanie aparatu cyfrowego do obudowy z przymocowanym paskiem na rękę może spowodować uchwycenie paska na rękę między pokrywami obudowy i doprowadzić do przecieku wody.

PL

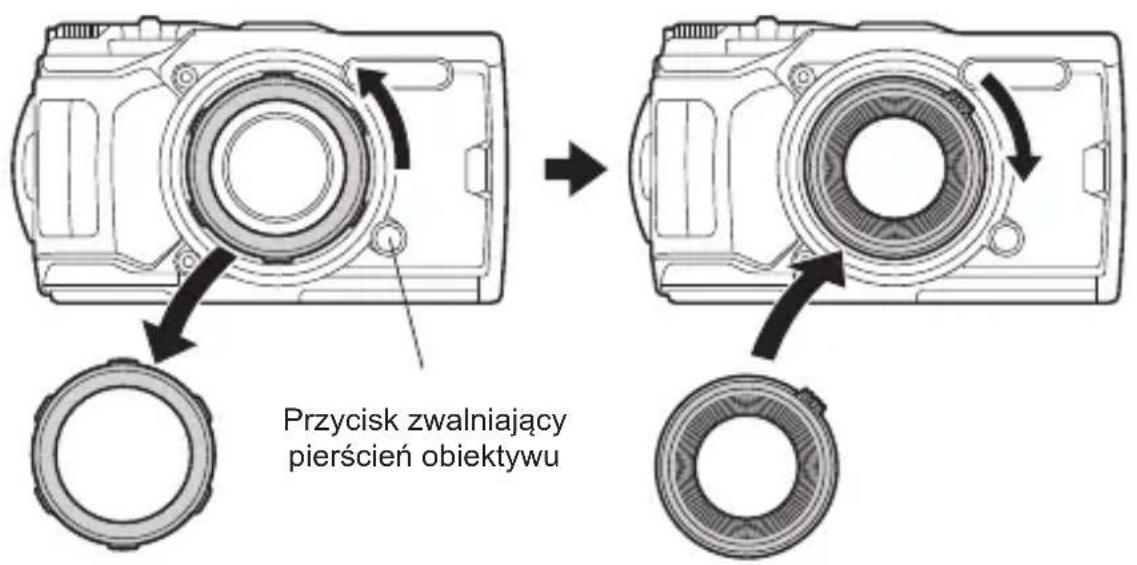

Zakładanie pierścienia antyodblaskowego na aparat cyfrowy

Zdejmij pierścień obiektywu, naciskając przycisk zwolnienia pierścienia obiektywu, z aparatu cyfrowego, a następnie założ pierścień antyodblaskowy.

Przycisk zwalniający pierścień obiektywu

W przypadku używania szerokokątnego konwertera obiektywu do fotografi i podwodnej (PTWC-01) należy zmienić ustawienie aparatu cyfrowego. Naciśnij przycisk OK, aby wyświetlić sterowanie na żywo, a następnie wybierz opcję „PTWC-01” w sekcji „Ustaw. akcesoriów” za pomocą przycisków strzałek lub pokrętła sterującego. Następnie naciśnij przycisk OK.

* Nawet jeśli ustawienie zostało zmienione, podczas przybliżania obrazu cztery jego narożniki mogą być przyciemnione.

Szczegółowe informacje zawiera instrukcja obsługi aparatu cyfrowego.

2. Wstępna kontrola obudowy

Wstępna kontrola przed używaniem

W zależności od warunków transportu i przechowywania, stanu zakonserwowania itp. obudowa może stracić właściwości wodoszczelne. Przed używaniem obudowy należy zawsze wykonać poniższe wstępne czynności kontrolne.

Jeśli wstępna kontrola wykonywana w normalnych warunkach wykaże występowanie przecieków, należy zaprzestać używania obudowy i skontaktować się ze sprzedawcą lub autoryzowanym punktem serwisowym fi rmy Olympus.

Demontaż pierścienia uszczelniającego

Otwórz obudowę i zdemontuj pierścień uszczelniający.

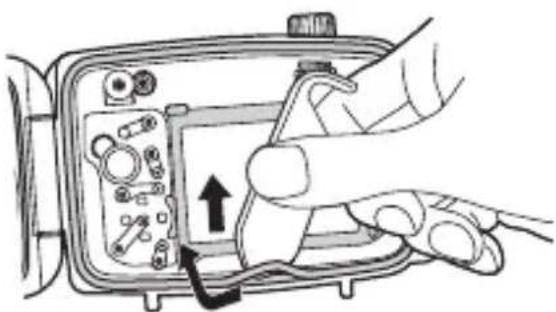

Procedura

① Włóż ściągacz do pierścienia uszczelniającego w szczelinę między pierścieniem a ścianą rowka na pierścień.
② Wsuń końcówkę ściągacza do pierścienia uszczelniającego pod pierścień uszczelniający. (Uważaj, aby końcówka ściągacza nie uszkodziła rowka.)
③ Podnieś pierścień uszczelniający, chwyć go palcami i wyjmij z obudowy.

Usuwanie piasku, zabrudzeń itp.

Po obejrzeniu pierścienia uszczelniającego i upewnieniu się, że nie jest zanieczyszczony, sprawdź, czy nie ma na nim piasku i innych ciał obcych oraz czy nie jest uszkodzony lub pęknięty. W tym celu ściśnij lekko pierścień na obwodzie koniuszkami palców.

Za pomocą patyczka kosmetycznego lub niestrzępiącej się ściereczki usuń ciała obce z rowka pierścienia uszczelniającego. Wyczyść z piasku lub zanieczyszczeń każdą część obudowy, która ma styczność z pierścieniem uszczelniającym.

• Użycie ostrego przedmiotu do wyjęcia pierścienia uszczelniającego lub wyczyszczenia rowka pierścienia może doprowadzić do uszkodzenia obudowy i pierścienia uszczelniającego, a tym samym do przecieku wody.
• Należy uważać, aby nie rozciągnąć pierścienia uszczelniającego.
• Do czyszczenia pierścienia uszczelniającego nie wolno stosować alkoholu, rozcieńczalników, benzenu lub podobnych rozpuszczalników ani detergentów zawierających substancje chemiczne. Używanie takich substancji chemicznych może doprowadzić do uszkodzenia pierścienia uszczelniającego lub przyśpieszenia procesu starzenia pierścienia.

Nakładanie smaru na pierścień uszczelniający

1	Posmaruj pierścień uszczelniający środkiem smarnym		Sprawdź, czy palce oraz pierścień uszczelniający są czyste, po czym wyciśnij z tubki na palec odpowiednią ilość środka smarnego (zwykle wystarczy ok. 15 mm).
2	Rozprowadź smar po całym pierścieniu uszczelniającym.		Rozprowadź smar po całym obwodzie pierścienia uszczelniającego 3 palcami. Uważaj, aby nie robić tego na siłę, bo może to doprowadzić do rozciągnięcia pierścienia uszczelniającego.
3	Sprawdź, czy na pierścieniu uszczelniającym nie ma żadnych nierówności i rys.		Po rozprowadzeniu smaru obejrzyj pierścień uszczelniający i sprawdź palcami, czy nie jest on popękany i czy jego powierzchnia jest równa. Jeśli pierścień uszczelniający ma jakieś uszkodzenia, wymień go na nowy.

• Te czynności konserwacyjne mające na celu zapewnienie wodoszczelności obudowy należy wykonywać przy każdorazowym otwarciu obudowy. Niewykonanie tych czynności konserwacyjnych może być przyczyną przecieków.
• Jeśli obudowa nie będzie używana przez dłuższy czas, należy wyjąć pierścień uszczelniający z rowka, aby uniknąć deformacji pierścienia. Następnie należy posmarować pierścień cienką warstwą smaru silikonowego i przechowywać go w czystej torebce plastikowej lub podobnym miejscu.

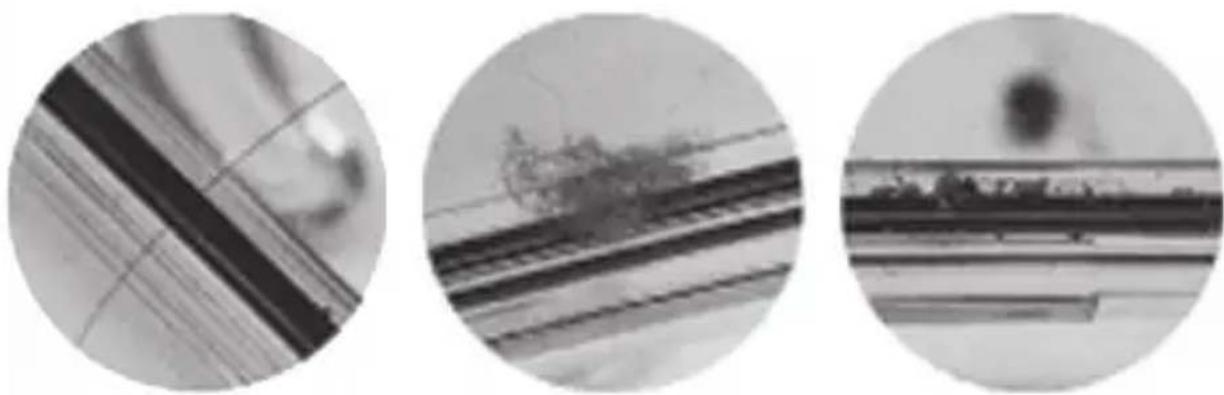

Przykłady zabrudzenia pierścienia uszczelniającego ciałami obcymi

Włos Włóknina Ziarna piasku

Montaż pierścienia uszczelniającego

Upewnij się, że w rowku nie ma ciał obcych, a następnie założ pierścień uszczelniający. Sprawdź, czy pierścień uszczelniający nie wystaje na zewnątrz rowka.

Uszczelniając produkt, sprawdź, czy do pierścienia uszczelniającego ani do stykającej się z nim powierzchni (pokrywy przedniej) nie przylegają żadne włosy, włókna, drobiny piasku ani inne ciała obce. Nawet jeden włos lub ziarnko piasku może spowodować przeciek wody. Sprawdź to bardzo dokładnie.

PL

3. Instalacja aparatu cyfrowego

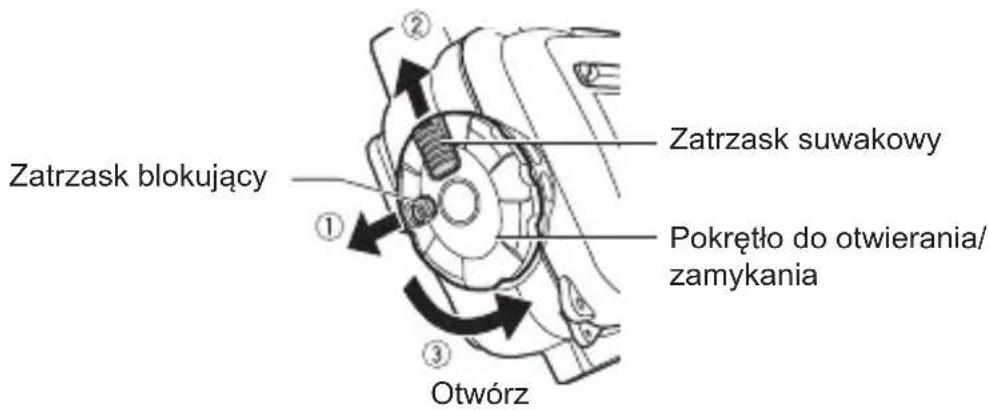

Otworzenie obudowy

① Przesuń zatrzask blokujący w kierunku wskazywanym strzałką (1 na rysunku poniżej).
② Przesuń zatrzask suwakowy w stronę wskazywaną strzałką (2 na poniższym rysunku) i przytrzymaj go w tym położeniu, po czym obróć pokrętło do otwierania/zamykania w kierunku zgodnym z ruchem wskazówek zegara (3 na poniższym rysunku).
③ Przekręć pokrętło do otwierania/zamykania do pozycji, w której nie jest możliwy dalszy obrót.
④ Ostrożnie otwórz tylną pokrywę obudowy.

Zatrzask blokujący ① ② Zatrzask suwakowy Pokrętło do otwierania/ zamykania ③ Otwórz

Nie obracaj pokrętła do otwierania/zamykania na siłę. Może to doprowadzić do jego uszkodzenia.

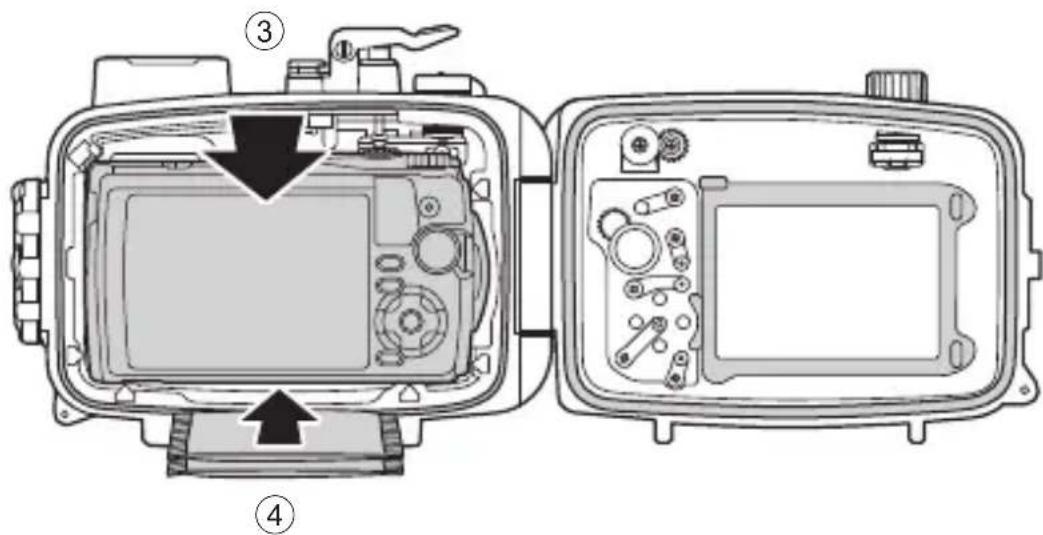

Wkładanie aparatu cyfrowego do obudowy

① Upewnij się, że aparaty cyfrowy jest WYŁĄCZONY.
② Upewnij się, że przełącznik LOG aparatu cyfrowego jest ustawiony w pozycji OFF.
③ Ostrożnie włóż aparat cyfrowy do obudowy.
④ Włóż 2 ułożone na sobie torebki z zelem krzemionkowym (1 g) pomiędzy spód aparatu cyfrowego a obudowę.
Torebki z zelem krzemionkowym zapobiegają zaparowywaniu.

• Jeżeli torebka z zelem krzemionkowym zostanie przycięta podczas zamykania obudowy, spowoduje przeciek wody.
• Po zużyciu żelu krzemionkowego wilgoć nie będzie pochłaniana w należyty sposób. Przy otwieraniu i zamykaniu obudowy należy zawsze wymieniać torebkę z zelem krzemionkowym.
• Wyczyść powierzchnię pokręteł obudowy i aparatu. Pokrętła mogą się ślizgać, jeśli będą zatłuszczone lub znajdą się na nich ciała obce.

Sprawdzanie, czy aparat został włóżony właściwie

Przed zamknięciem obudowy sprawdź poniższe punkty.

• Czy aparat cyfrowy został włóżony właściwie?
• Czy torebki z zelem krzemionkowym zostały włożone aż do samego końca? Jeśli torebki z zelem krzemionkowym nie zostały właściwie włożone, zostaną przytrzaśnięte przy zamykaniu tylnej pokrywy.
• Czy na pierścień uszczelniający nałożono smar?
• Czy pierścień uszczelniający został właściwie założony na otwór obudowy?
• Czy na pierścieniu uszczelniającym lub stykającej się z nim powierzchni pokrywy przedniej są zabrudzenia lub ciała obce?

Zamykanie obudowy

① Ustaw przełącznik LOG w pozycji OFF.
② Delikatnie zamknij obudowę, wyrównując występ pokrywy tylnej z rowkiem.
③ Obracaj pokrętło do otwierania/zamykania w prawo, aż usłyszysz kliknięcie, aby zablokować obudowę.
- Obudowa jest teraz zamknięta.
④ Przesuń zatrzask blokujący w stronę służącą do BLOKOWANIA.

Przełącznik LOG

• Jeśli pokrętło do otwierania/zamykania nie zostanie obrócone do końca, obudowa nie będzie szczelnie zamknięta. Spowoduje to przeciek wody.
• Zamknij pokrywę tylną obudowy tak, aby nie przytrzasnąć paska osłony obiektywu lub osłony wyświetlacza LCD. Przytrzaśnięcie może spowodować przeciek wody.

Sprawdzenie działania aparatu w obudowie

Po zamknięciu obudowy sprawdź, czy aparat fotografi czny działa normalnie.

• Naciśnij przycisk ON/OFF na obudowie i sprawdź, czy aparat się włącza i wyłącza.
• Za pomocą spustu migawki umieszczonego na obudowie sprawdź, czy następuje zwolnienie migawki aparatu.
• Za pomocą innych przycisków obsługi umieszczonych na obudowie sprawdź prawidłowość działania funkcji aparatu cyfrowego.

Próba szczelności

Poniżej przedstawiony jest opis testu fi nalnego, po włożeniu aparatu fotografi cznego do obudowy. Ten test należy zawsze wykonywać. Można go z łatwością przeprowadzić w pojemniku z wodą lub wannie. Sprawdź działanie różnych przycisków. Wymagany czas to około 5 minut.

• Najpierw zanurz obudowę tylko na 3 sekundy i sprawdź, czy nie przecieka do niej woda.
• Następnie zanurz obudowę na 30 sekund i sprawdź, czy nie przecieka do niej woda.

• Następnie zanurz obudowę na 3 minuty, sprawdź działanie wszystkich przycisków i dźwigni oraz następujące punkty:

• Sprawdź, czy do wnętrza obudowy nie przedostała się woda.

• Sprawdź, czy obudowa nie jest zaparowana.
• Sprawdź, czy do wnętrza obudowy nie przedostała się woda.

- Jeżeli wnętrze obudowy zaparowało lub są w nim krople wody, przeprowadź konserwację pierścienia uszczelniającego (P.158), a następnie powtórz próbę szczelności.

4. Podłączanie podwodnej lampy błyskowej

Wykonanie poniższych procedur umożliwia podłączenie podwodnej lampy błyskowej (opcja) do obudowy za pomocą kabla światłowodowego dla podwodnej fotografi i (opcja: PTCB-E02).

Sposób podłączenia

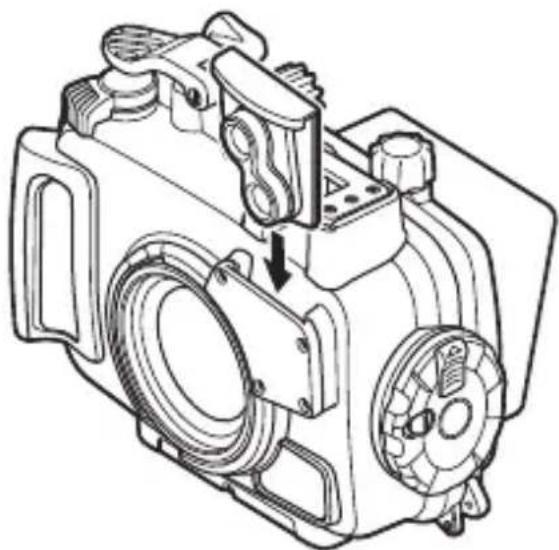

① Przymocuj adapter kabla światłowodowego do dyfuzora pokazanego na poniższym rysunku.

② Włóż wtyczkę kabla światłowodowego dla podwodnej fotografi i do samego końca gniazda podłączania w adapterze kabla światłowodowego, aż nie będzie widać czarnej osi konektora.

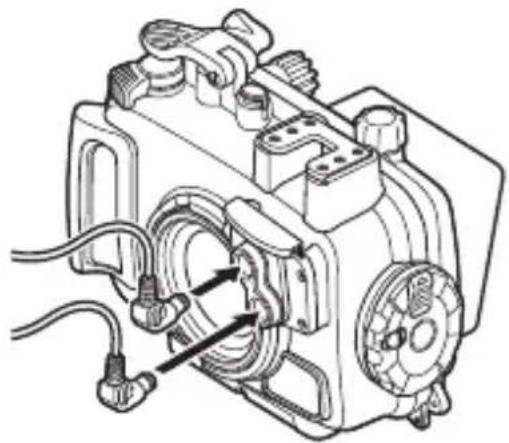

Gdy używane są dwie podwodne lampy błyskowe

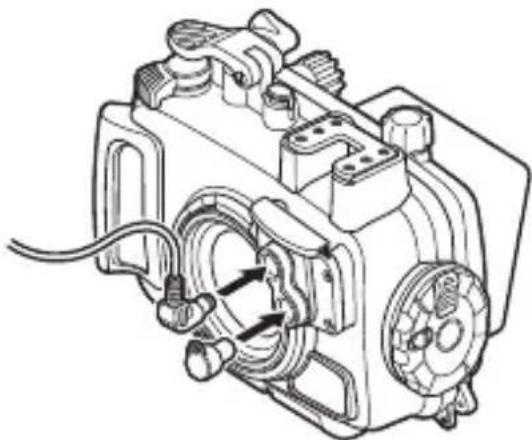

Gdy używana jest jedna podwodna lampa błyskowa

Włóż zatyczkę do gniazda podłączania kabla światłowodowego, jeśli nie jest używane.

Konfi gurowanie aparatu cyfrowego

Jeśli używana jest podwodna lampa błyskowa obsługująca tryb bezprzewodowego błysku RC, należy skonfi gurować aparat i podwodną lampę błyskową w trybie RC. Szczegółowe informacje na ten temat znajdują się w instrukcjach obsługi aparatu i lampy błyskowej.

W przypadku lampy błyskowej UFL-1, należy podłączyć kabel światłowodowy w ten sam sposób. Tryb RC w aparacie należy ustawić na OFF.

5. Robienie zdjęć pod woda

Moduł GPS, kompas elektroniczny, czujnik temperatury i czujnik ciśnienia aparatu nie działają poprawnie, gdy używana jest obudowa.

Tryby robienia zdjęć pod wodą

Szczegółowe informacje można znaleźć w instrukcji obsługi aparatu cyfrowego.

Zdjęcie podwodne

Odpowiedni do wykonywania portretów w scenerii nadmorskiej lub na basenie.

Podwodny Szerokokątny

Odpowiedni do wykonywania zdjęć podwodnych.

Podwodny Tryb Makro

Odpowiedni do zdjęć podwodnych obiektów z bliska.

Podwodny HDR

Odpowiedni do fotografowania podwodnych scen kontrastowych.

W tym trybie jest wykonywanych kilka zdjęć, które następnie są łączone w jedno o odpowiedniej ekspozycji.

Mikroskop

Odpowiedni do fotografowania obiektów podwodnych z bardzo bliskiej odległości.

Podczas wykonywania szerokokątnych zdjęć makro oraz fotografowania obiektów z bliska może brakować światła lampy błyskowej w niektórych częściach zdjęcia lub ilość światła może nie być jednolita.

W czasie robienia zdjęć pod wodą warunki ekspozycji (przejrzystość wody, pływające cząsteczki itp.) mogą mieć znaczny wpływ na zasięg lampy błyskowej.

Po zrobieniu zdjęcia należy zawsze sprawdzać je na wyświetlaczu LCD.

Jak wybierać fotografowaną scenę

① Obróć pokrętło trybu, a następnie ustaw tryb fotografowania aparatu na „.”
② Za pomocą klawiszy strzałek w lewo/prawo lub pokrętła sterującego wybierz tryb pomocniczy, a następnie naciśnij przycisk OK/AFL.

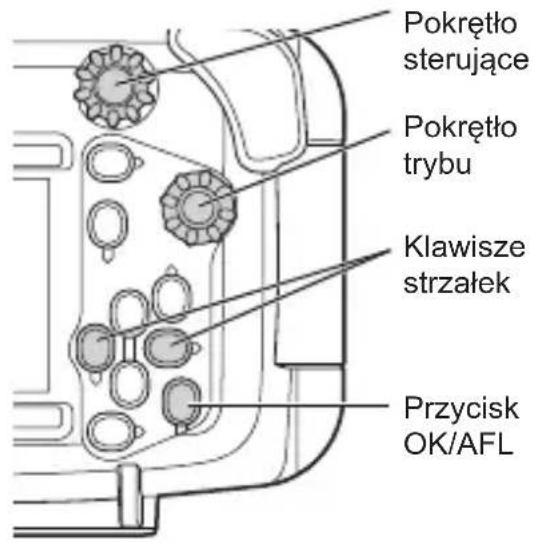

Pokrętło sterujące Pokrętło trybu Klawisze strzałek Przycisk OK/AFL

Blokowanie automatycznego ustawiania ostrości podczas robienia zdjęć pod wodą

Jeśli wybrano tryb „Zdjęcie podwodne, „Podwodny Szerokokątny” „Podwodny Tryb Makro” „Podwodny HDR” lub „Mikroskop”, można w prosty sposób zablokować pozycję ostrości (blokada automatycznego ustawiania ostrości) przez naciśnięcie przycisku OK/AFL, naciskając spust migawki do połowy. Po zablokowaniu ostrości w prawym górnym rogu wyświetlacza aparatu pojawia się wskaźnik blokady ostrości. Aby anulować blokadę ostrości, ponownie naciśnij przycisk OK/AFL.

6. Postępowanie po wykonaniu zdjęć

Mycie obudowy czystą woda

① Po użyciu możliwe jak najszybciej dokładnie oczyścić obudowę ochronną czystą wodą.

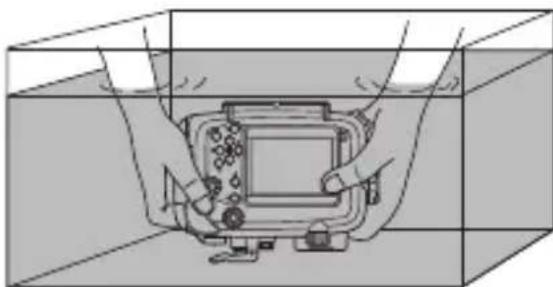

Wypełnij pojemnik z wodą lub wannę czystą wodą, kilka razy potrząśnij obudową pod wodą, a następnie usuń wszystkie cząstki piasku i szutru przywierające wokół pokrętła do otwierania/zamykania, przycisków i dźwigni.

Po używaniu obudowy w wodzie morskiej zalecamy jej zanurzenie w czystej wodzie na pewien czas (od 30 minut do godziny), aby usunąć resztki soli.

② Poruszaj spustem migawki oraz innymi przyciskami obudowy w czystej wodzie, aby usunąć przywierające resztki soli.
③ Wyjmij obudowę z wody i przepłucz czystą woda.

- Obudowy nie wolno rozkładać na części w celu wyczyszczenia.

- Suszenie obudowy z warstwą soli może prowadzić do nieprawidłowego działania obudowy. Po użyciu obudowę należy zawsze wymyć i usunąć z niej resztki soli.

Wytarcie obudowy do sucha

Wytrzyj obudowę do sucha. Za pomocą powietrza lub niestrzępiącej się ściereczki ostrożnie usuń wilgoć ze złącza między tylną a przednią pokrywą obudowy, uchwytów na dłonie, pokrętła do otwierania/zamykania obudowy i innych elementów obsługi.

Wilgoć pozostająca między tylną a przednią pokrywą obudowy może dostać się do środka po otwarciu obudowy. Należy bardzo dokładnie usunąć całą wilgoć.

Wyjmowanie aparatu cyfrowego

Ostrożnie otwórz obudowę i wyjmij aparat cyfrowy.

• Podczas otwierania obudowy uważaj, aby woda z włosów lub ciała nie kapała na obudowę i aparat.
• Przed otwarciem obudowy sprawdź, czy masz zupełnie czyste ręce lub rękawice (bez drobin piasku, włókien, itp.).
• Nie otwieraj ani nie zamykaj obudowy w miejscach, w których występują rozpryski wody lub piasek.
• Nie wolno dotykać aparatu cyfrowego lub baterii, gdy ręce są wilgotne od wody morskiej.

Suszenie obudowy

Po umyciu w zimnej wodzie użyj czystej ściereczki, aby zetrzeć wilgoć. Należy używać niemechacącej się ściereczki bez pozostałości soli. Zostaw obudowę w zacienionym, dobrze wentylowanym miejscu, aby mogła wyschnąć.

• Do suszenia obudowy nie wolno stosować gorącego powietrza z suszarki do włosów lub innego urządzenia. Nie należy też wystawiać jej na bezpośrednie działanie promieni słonecznych, gdyż może to przyśpieszyć proces starzenia i deformacji obudowy oraz starzenia pierścienia uszczelniającego, co doprowadzi do utraty szczelności przez obudowę.
• Przy wycieraniu obudowy uważaj, aby jej nie porysować.

7. Utrzymywanie szczelności obudowy

Pierścień uszczelniający jest częścią podlegającą zużyciu. Przed każdorazowym użyciem produktu należy wykonać stosowne czynności konserwacyjne. Zawsze należy przeprowadzać konserwację pierścienia uszczelniającego zgodnie z poniższym opisem. Niewykonanie tych czynności konserwacyjnych może być przyczyną przecieków. Konserwację należy wykonywać w miejscu, w którym nie ma piasku ani kurzu, po uprzednim wymyciu i wysuszeniu rąk.

Demontaż pierścienia uszczelniającego

Patrz P.157.

Wyczyszczenie pierścienia z piasku, zabrudzeń itp.

Patrz P.158.

Nakładanie smaru na pierścień uszczelniający

Patrz P.158.

Montaż pierścienia uszczelniającego

Patrz P.159.

Wymiana części podlegających zużyciu

• Pierścień uszczelniający to część podlegająca zużyciu. Niezależnie od tego, ile razy obudowy była używana, zalecamy wymianę pierścienia uszczelniającego na nowy raz na rok.

• Proces starzenia pierścienia uszczelniającego może być przy-spieszony przez warunki eksploatacji i przechowywania. Jeśli pierścień uszczelniający jest uszkodzony, ma pęknięcia lub utracił sprężystość, należy wymienić go wcześniej niż przed upływem 1 roku.

• Należy stosować oryginalny smar silikonowy, żel krzemionkowy i oryginalne pierścienie uszczelniające.

• Pierścienia uszczelniającego nie należy wymieniać we własnym zakresie.
• Zalecamy regularne wykonywanie tego testu.

8. Dodatek

Dane techniczne

Zgodne modele Aparat cyfrowyOLYMPUS Tough TG-6
Wodoszczelność Do głębokości 45 m
Podstawowemateriały	Korpus: poliwęglanOkienko obiektywu: szkło (dwustronnewielokrotnie pokrywane / z powłokąhydrofobową)
Środowiskorobocze	0°C do 40°C (32°F do 104°F) (praca) /od -20°C do 60°C (-4°F do 140°F)(przechowywanie)
Wymiary	Około 157 mm (szer.) x 122 mm (wys.) x 81 mm (gł.)
Waga Około 484 g (bez aparatu fotografi cznego iakcesoriów)
Waga pod wodą Około 13 g (w słodkiej wodzie) (z aparatem,bateriami i kartą pamięci)

* Producent zastrzega sobie prawo do zmiany wyglądu zewnętrznego i specyfi kacji bez powiadomienia.

Akcesoria sprzedawane oddzielnie

Smar silikonowy: PSOLG-3 Krótkie ramię: PTSA-02,

Kabel światłowodowy: PTCB-E02

PTSA-03

Podwodna lampa

UFL-3 Zestaw

PMS-02

błyskowa:

konserwacyjny:

Pierścień

POL-058

Ściągacz do

PTAC-05

uszczelniający:

pierścienia

uszczelniającego (2):

Przeciwciężar:

PWT-1BA

PWT-1AD

Europejskie wsparcie techniczne dla klientów

Odwiedź naszą stronę główna

http://www.olympus-europa.com

lub zadzwoń: Tel. 00800 - 67

83 00 (numer bezpłatny)

+49 40 - 237 73 899 (numer platny)

MEMO
