РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PT059 OLYMPUS

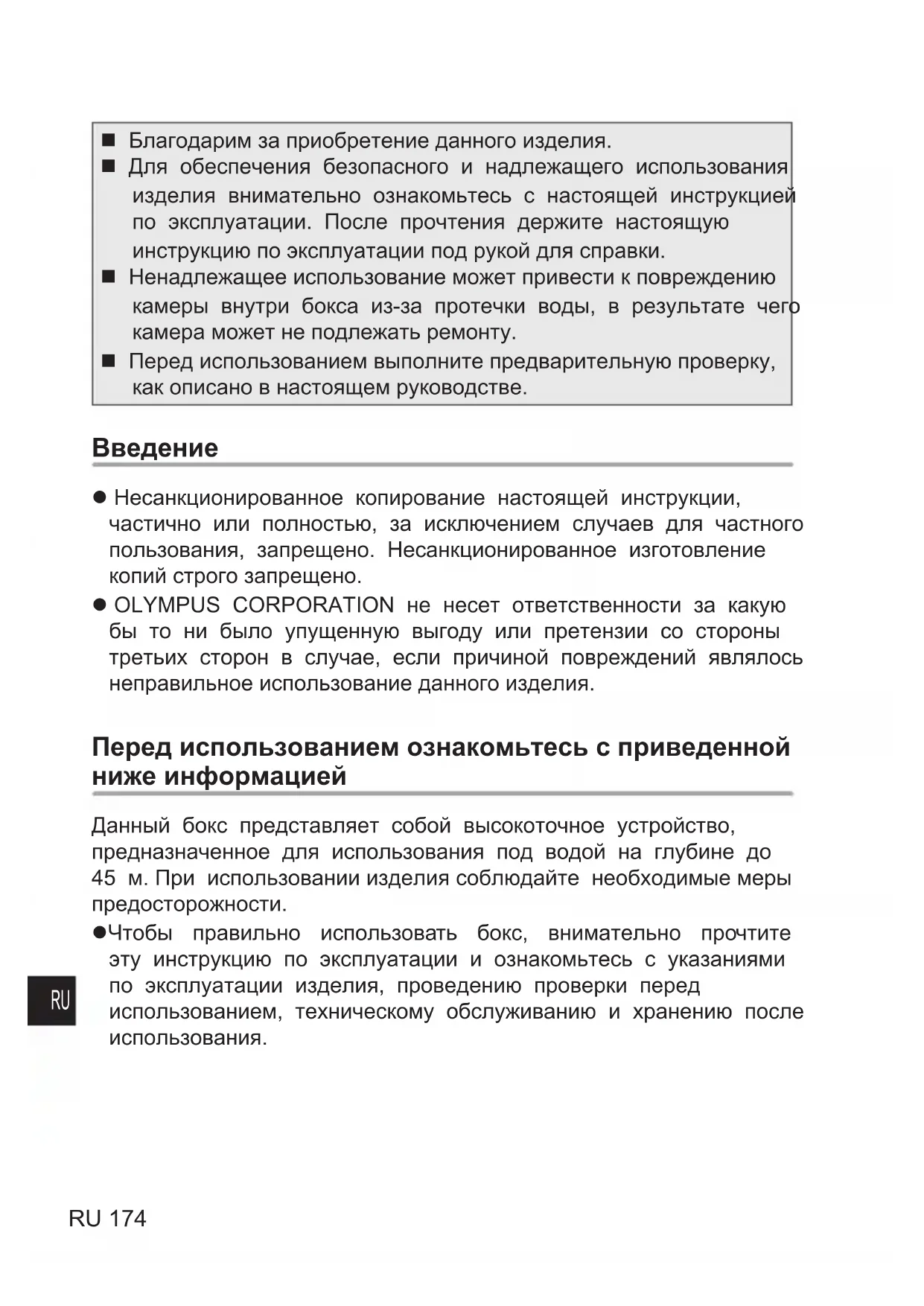

■ Благодарим за приобретение данного изделия.
■ Для обеспечения безопасного и надлежащего использования изделия внимательно ознакомьтесь с настоящей инструкцией по эксплуатации. После прочтения держите настоящую инструкцию по эксплуатации под рукой для справки.
■ Ненадлежащее использование может привести к повреждению камеры внутри бокса из-за протечки воды, в результате чего камера может не подлежать ремонту.
■ Перед использованием выполните предварительную проверку, как описано в настоящем руководстве.

Введение

• Несанкционированное копирование настоящей инструкции, частично или полностью, за исключением случаев для частного пользования, запрещено. Несанкционированное изготовление копий строго запрещено.
• OLYMPUS CORPORATION не несет ответственности за какую бы то ни было упущенную выгоду или претензии со стороны третьих сторон в случае, если причиной повреждений являлось неправильное использование данного изделия.

Перед использованием ознакомьтесь с приведенной ниже информацией

Данный бокс представляет собой высокоточное устройство, предназначенное для использования под водой на глубине до 45 м. При использовании изделия соблюдайте необходимые меры предосторожности.

- Чтобы правильно использовать бокс, внимательно прочтите эту инструкцию по эксплуатации и ознакомьтесь с указаниями по эксплуатации изделия, проведению проверки перед использованием, техническому обслуживанию и хранению после использования.

- OLYMPUS CORPORATION не несет никакой ответственности за несчастные случаи, вызванные погружением цифровой фотокамеры в воду. Кроме того, не подлежат компенсации убытки в связи с внутренними повреждениями или утратой записанного материала из-за попадания воды внутрь фотокамеры.

Учтите возможности этих повреждений, застраховав камеру перед эксплуатацией по своему усмотрению.

- OLYMPUS CORPORATION не берет на себя обязательств по выплате компенсации за несчастные случаи (получение травм или материальный ущерб) во время использования изделия.

Для безопасного использования

Настоящая инструкция по эксплуатации содержит различные пиктограммы, информирующие о правильном использовании изделия, а также предупреждающие об опасности причинения вреда пользователю, другим лицам или имуществу. Такие пиктограммы и их значения приведены ниже.

⚠ ПРЕДУПРЕЖДЕНИЕ	Данная пиктограмма означает, что несоблюдение указаний может привести к серьезным травмам, в том числе со смертельным исходом.
⚠ ВНИМАНИЕ	Данная пиктограмма означает, что несоблюдение указаний может привести к травмам или повреждению имущества.

⚠ ПРЕДУПРЕЖДЕНИЕ

① Храните данное изделие в недоступном для детей месте.

Возможны следующие несчастные случаи:

• травмы вследствие падения изделия на человека с большой высоты;
- защемление частей тела открывающимися и закрывающимися компонентами изделия;
- проглатывание мелких деталей, уплотнительных колец, силиконовой смазки и силикагеля. В случае проглатывания какой-либо детали немедленно обратитесь к врачу.
- Срабатывание вспышки перед глазами может вызвать необратимое повреждение зрения и т. д.

② Не храните в этом изделии фотокамеру с установленной батареей питания. Хранение с установленной батареей питания может привести к протеканию батареи или возникновению пожара.

③ В случае попадания воды внутрь этого изделия, когда в нем находится фотокамера, следует сразу же извлечь из камеры батарею. Существует вероятность воспламенения или взрыва вследствие выделения водорода.

④ Данное изделие изготовлено из полимерного материала. Вследствие ударов о камни или другие твердые предметы изделие может разбиться с образованием острых травмоопасных краев. При использовании изделия соблюдайте необходимые меры предосторожности.

⚠️ ВНИМАНИЕ

① Запрещается разбирать или модифицировать изделие. Это может привести к нарушению водонепроницаемости или поломке. OLYMPUS CORPORATION не несет ответственности за утрату графических данных вследствие разборки, ремонта, переделки и т. п. этого изделия лицами, не имеющими на то разрешения компании.
② Использование или хранение изделия в перечисленных ниже местах может привести к неправильному функционированию, поломке, повреждению, пожару, запотеванию внутренних частей или нарушению водонепроницаемости. Этого следует избегать.
- Места с высокими температурами, например подверженные попаданию прямых солнечных лучей, автомобили и т. д.
• Места вблизи открытого огня.
• Глубина под водой более 45 м.
- Места вблизи источников вибрации.
- Места с высокой температурой и высокой влажностью или резкой сменой температур.
- Места, где есть летучие вещества.

③ Открывание и закрывание изделия в местах с большим количеством песка, пыли или грязи может ухудшить водонепроницаемость изделия и привести к попаданию воды внутрь. Этого следует избегать.

④ Данное изделие не защищает помещенную в него фотокамеру от ударов. Если данное изделие, в котором находится цифровая фотокамера, подвергается ударам или воздействию находящихся сверху тяжелых предметов, это может привести к повреждению фотокамеры. При использовании изделия соблюдайте необходимые меры предосторожности.

⑤ В приведенной ниже таблице указаны химические вещества, запрещенные к использованию при чистке, защите от коррозии, защите от запотевания, ремонте или для других целей. Прямое или непрямое (в виде паров) влияние таких веществ на бокс может привести к возникновению трещин под воздействием высокого давления или вызвать иные проблемы.

Химические вещества,которые нельзяиспользовать	Пояснение
Летучие органическиерастворители,химические моющиесредства	Не используйте для чистки бокса спирт, бензин,разбавитель для красок и прочие летучиеорганические растворители, химическиемоющие средства и т. п. Используйте толькочистую пресную воду или воду комнатнойтемпературы.
Антикоррозийныесредства	Не используйте антикоррозийные средства.Металлические части изготовлены изнержавеющей стали и латуни. Мойте их толькочистой пресной водой.
Имеющиеся в продажесредства противзапотевания	Не используйте имеющиеся в продажесредства против запотевания. Используйтедля этих целей специально предназначенныйвлагопоглотитель — силикагель.
Смазка, кромеспециальнойсиликоновой смазки	Для смазывания уплотнительного кольцапользуйтесь только указанной в руководствесиликоновой смазкой; использование другойсмазки может привести к износу поверхностиуплотнительного кольца, что, в свою очередь,приведет к нарушению водонепроницаемости.
Клеи Не используйте клей	для ремонта или другихцелей. При возникновении необходимости времонте обратитесь к дилеру или в сервисныйцентр OLYMPUS CORPORATION.

⑥ Прыжки в воду с боксом в руках или в кармане, бросание бокса за борт корабля или лодки в воду либо иное небрежное обращение с изделием может стать причиной нарушения водонепроницаемости. При использовании изделия соблюдайте необходимые меры предосторожности, а также предупреждайте об этом других лиц, передавая им изделие во временное пользование.

⑦ Если из-за нарушения водонепроницаемости или по каким-либо другим причинам внутрь бокса или фотокамеры проникнет влага, немедленно вытрите ее и обратитесь в местный сервисный центр или к дилеру.

⑧ Перед авиаперелетом извлеките уплотнительное кольцо. В противном случае перепады атмосферного давления могут привести к тому, что бокс будет невозможно открыть.
⑨ Чтобы безопасно использовать цифровую фотокамеру с этим изделием, внимательно прочтите «Инструкцию по эксплуатации», прилагаемую к цифровой фотокамере.
⑩ Чтобы обеспечить герметичность после закрывания изделия, убедитесь, что на уплотнительном кольце и контактирующих с ним поверхностях отсутствуют инородные материалы. В противном случае возможна течь.
⑪ При установке цифровой камеры в бокс после съемки под водой, в случае если фотокамера недостаточно высушена, возможна потеря прозрачности объектива вследствие запотевания изнутри, даже если вы поместили в бокс поставляемый в комплекте пакетик силикагеля.

Содержание

Введение ....174

Перед использованием ознакомьтесь с приведенной ниже информацией ....174

Для безопасного использования....175

1. Подготовка ....182

Проверка содержимого упаковки .....182

Наименования деталей 183

Использование принадлежностей 185

Прикрепление ремешка 185

Установка и снятие бленды дисплея 186

Установка и снятие крышки объектива 187

Подготовка цифровой камеры .....187

Прикрепите противоотражающее кольцо к цифровой камере. 188

2. Предварительная проверка бокса ....189

Предварительная проверка перед использованием .....189

Извлечение уплотнительного кольца .....189

Очистка деталей от песка, грязи и т. п. ......190

Нанесение смазки на уплотнительное кольцо .....190

Установка уплотнительного кольца 191

3. Установка цифровой камеры .....192

Откройте бокс ....192

Помещение цифровой камеры внутрь бокса ......193

Проверка правильности установки камеры .....194

Герметичное закрытие бокса ....195

Проверьте работоспособность вставленной фотокамеры ....195

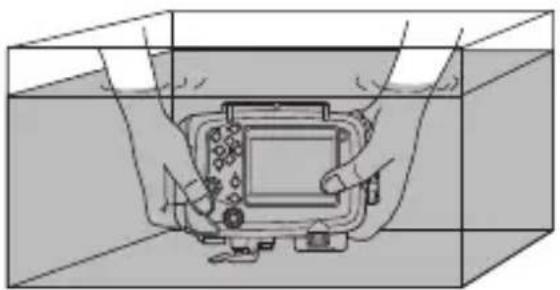

Испытание на водонепроницаемость .....196

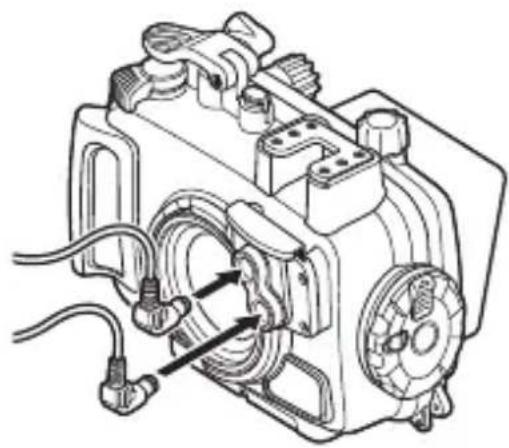

4. Подключение вспышки для подводной съемки ....197

5. Подводная съемка ....199

Режимы подводной съемки .....199

Выбор сюжетных режимов съемки ......200

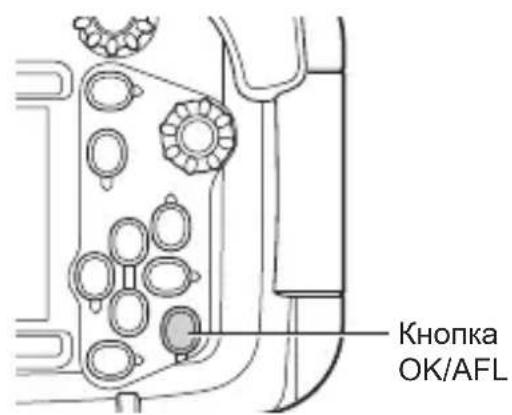

Блокировка AF при подводной съемке .....200

6. Обслуживание после проведения съемок .....201

Промывание бокса чистой пресной водой .....201

Удаление остатков воды ......201

Извлечение цифровой камеры .....202

Просушивание бокса 202

7. Техническое обслуживание для обеспечения водонепроницаемости .....203

Извлечение уплотнительного кольца ......203

Очистка деталей от песка, грязи т. п. ......203

Нанесение смазки на уплотнительное кольцо ......203

Установка уплотнительного кольца ......203

Замена расходных компонентов .....204

8. Приложение ....205

Технические характеристики .....205

1. Подготовка

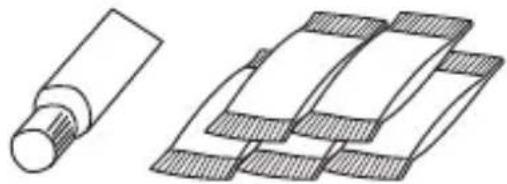

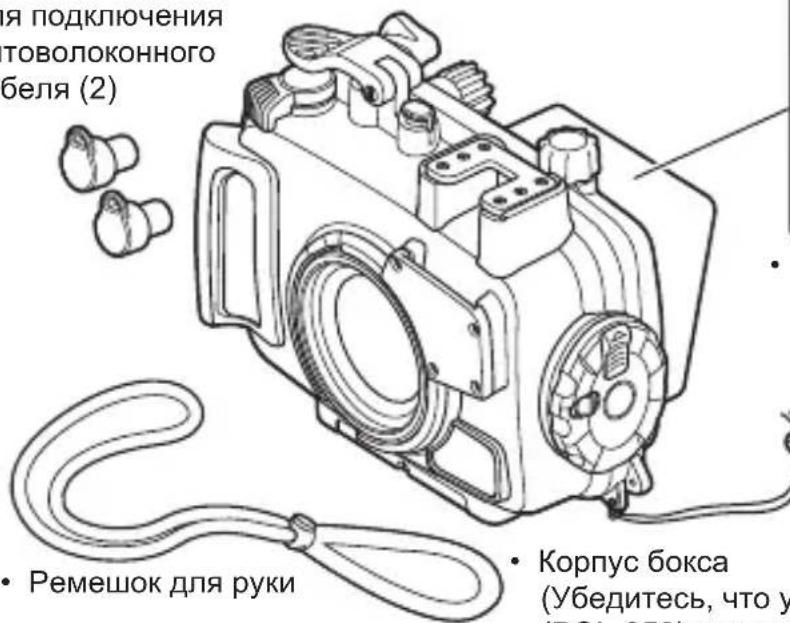

Проверка содержимого упаковки

Убедитесь, что упаковка содержит все компоненты и принадлежности. В случае отсутствия или повреждения каких-либо компонентов, обратитесь к своему дилеру.

- Адаптер для оптоволоконного кабеля (PFCA-03)

• Силиконовая смазка (PSOLG-2)

• Силикагель 1 г (5) (SILCA-5S)

- Крышка гнезда для подключения оптоволоконного кабеля (2)

- Бленда дисплея (PFUD-08) (на корпусе)

- Ремешок бленды дисплея

я подключения товолоконного беля (2) • Ремешок для руки • Корпус бокса (Убедитесь, что у (ТС1-350)

- Крышка объектива (PRLC-14)

• Приспособление для извлечения уплотнительного кольца

- Корпус бокса (Убедитесь, что уплотнительное кольцо (POL-058) установлено.)

• Противоотражающее кольцо (POSR-053)

- Инструкция по эксплуатации (данная инструкция)

После покупки обязательно выполняйте техническое обслуживание изделия, даже если оно новое. Ненадлежащее техническое обслуживание может стать причиной нарушения водонепроницаемости.

См. информацию о процедурах по обслуживанию бокса на стр. 203.

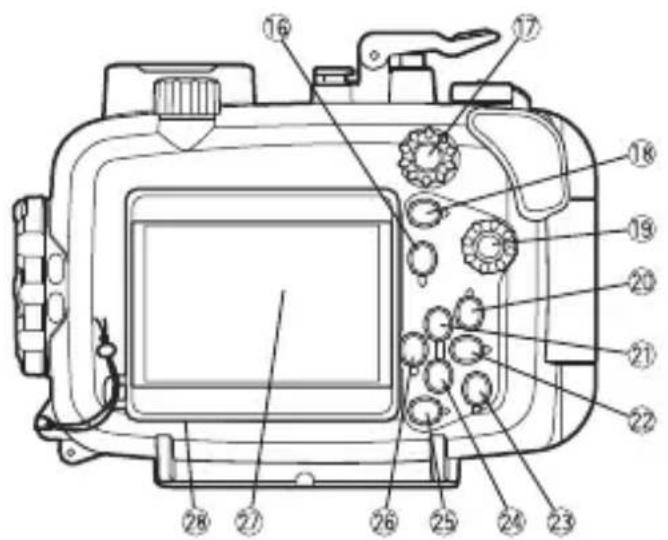

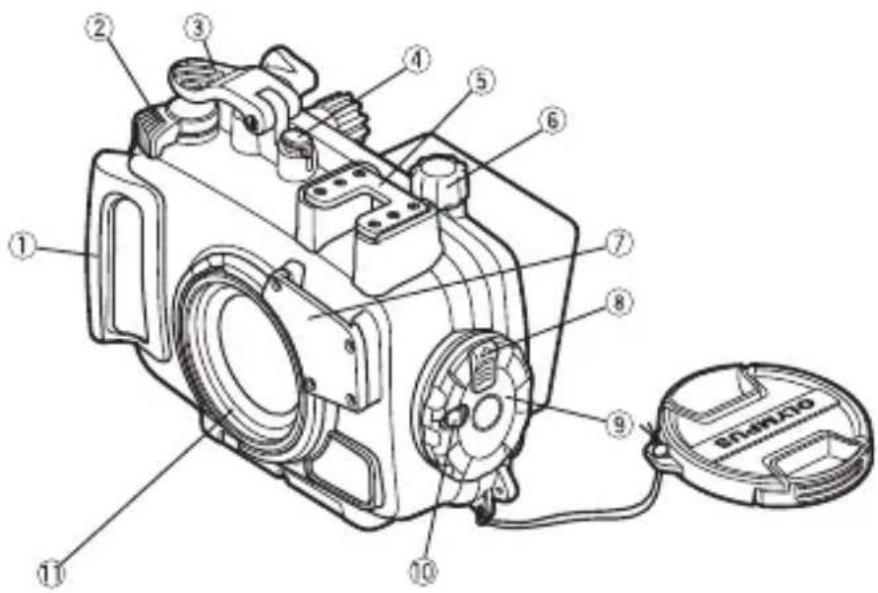

Наименования деталей

① Рукоятка
② Рычажок
* масштабирования
③ Кнопка затвора
④ Кнопка ON/OFF
⑤ Башмак для принадлежностей

* ⑥ Рычажок LOG
⑦ Диффузор
⑧ Защелка
⑨ Диск открывания/ закрывания
⑩ Фиксатор защелки

⑪ Кольцо объектива
⑫ Внутренняя бленда дисплея
⑬ Задняя крышка
⑭ Уплотнительное кольцо
⑮ Гнездо для штатива

* ⑯ Кнопка INFO
* ⑰ Диск управления
* ⑱ Кнопка
◎(Видеоролик)/
* кнопка выбора
* ⑲ Диск выбора режимов
⑳ Кнопка ▶(Воспр.)

* ②1 Кнопка ☐/стрелка ▲
* ②2 Кнопка ↓/стрелка ▶
* ②3 Кнопка OK/AFL (*1)
⑳ Кнопка 📋/кнопка 🌐/ стрелка ▼

* ②5 Кнопка MENU
* ②6 Кнопка вызова функции режима/стрелка ◀
⑳ Окно дисплея
⑳ Бленда дисплея

(*1) В режимах «Подводная портретная съемка», «Подводная широкоугольная съемка», «Подводная макросъемка», «Подводная съемка HDR» или «Микроскоп» кнопка OK/AFL функционирует как кнопка блокировки AF (стр. 200).

Примечание

Функциональные компоненты бокса, помеченные символом *, соответствуют функциональным компонентам цифровой камеры. При использовании функциональных компонентов бокса выполняются соответствующие функции цифровой камеры. Подробное описание этих функций приведено в инструкции по эксплуатации цифровой камеры.

Использование принадлежностей

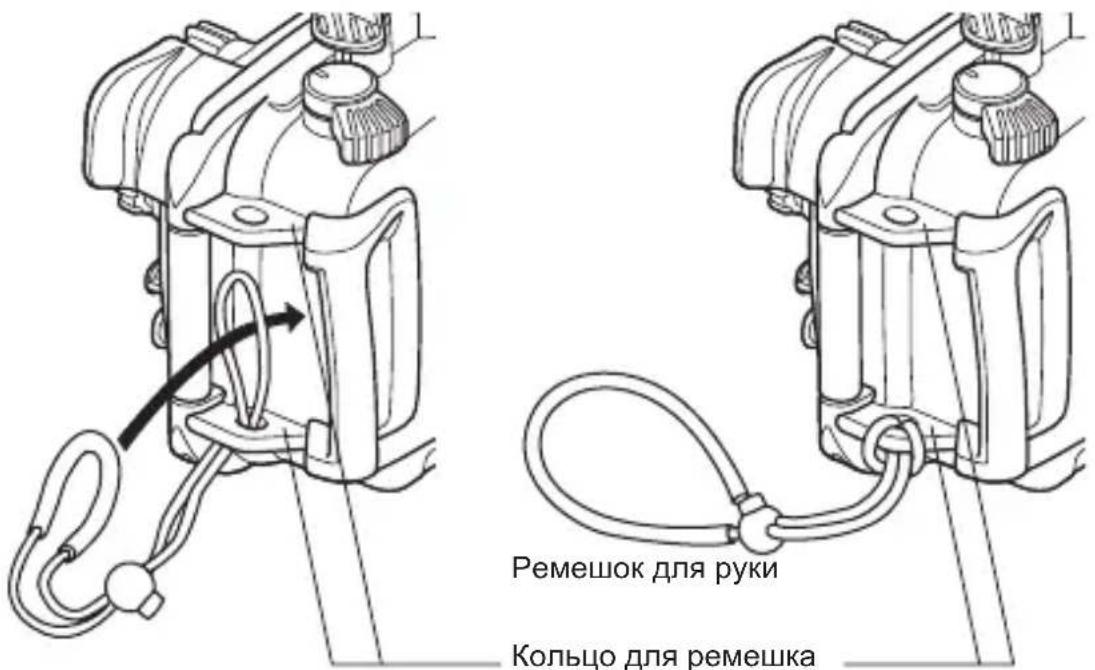

Прикрепление ремешка

Прикрепите ремешок к корпусу бокса.

Иллюстрация установки Установка завершена

Ремешок для руки Кольцо для ремешка

Ремешок также можно прикрепить к верхнему кольцу для ремешка на боксе.

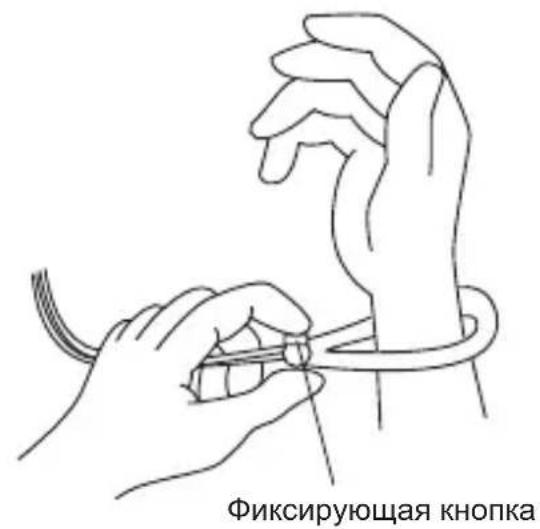

Как пользоваться ремешком для руки

Проденьте руку через ремешок и отрегулируйте длину с помощью фиксирующей кнопки.

Фиксирующая кнопка

RU

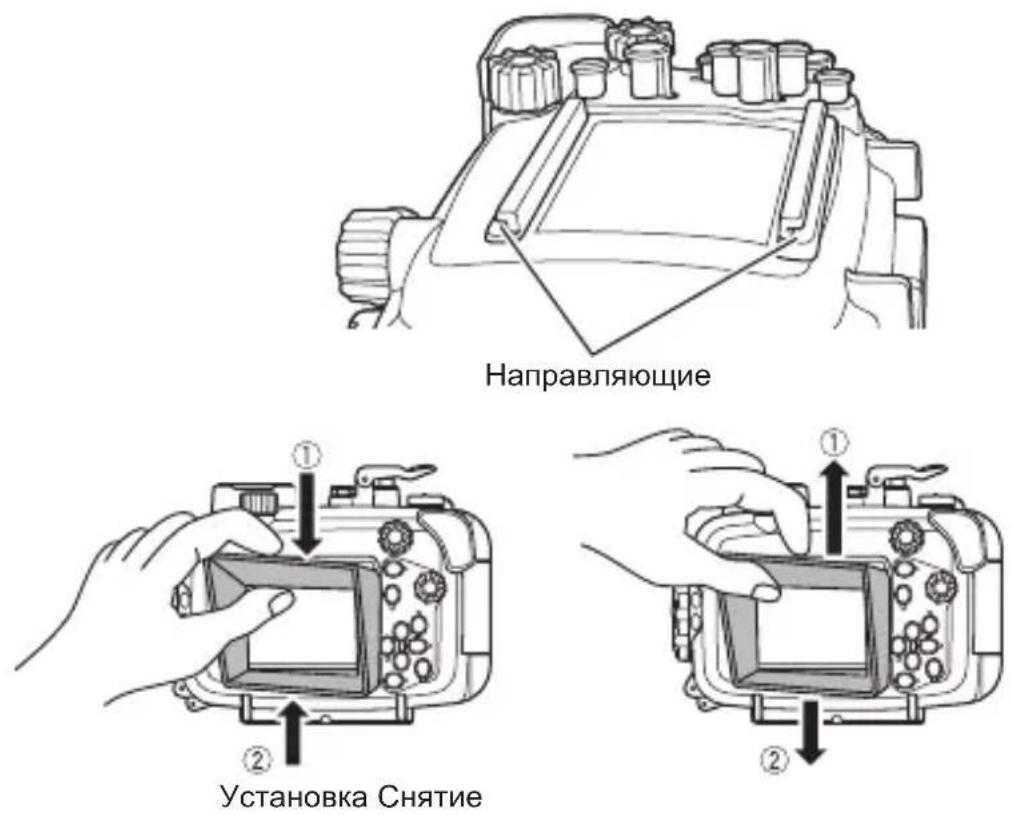

Установка и снятие бленды дисплея

Установка

Наденьте бленду дисплея на направляющие, расположенные над и под окном дисплея, как показано на рисунке, — сначала на одну, потом на другую.

Снятие

Снимите бленду дисплея с направляющих, расположенных над и под окном дисплея (сначала с одной, потом с другой), слегка разжав бленду.

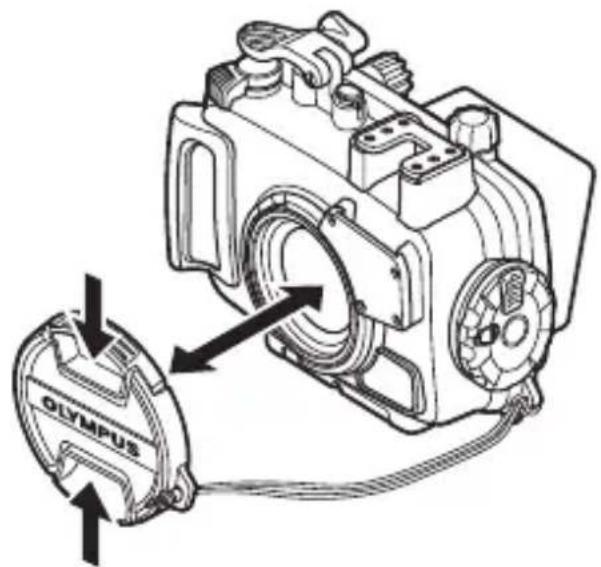

Установка и снятие крышки объектива

Наденьте крышку объектива на кольцо объектива, как показано на рисунке. Не забудьте снять крышку объектива перед съемкой.

OLYMPUS

Подготовка цифровой камеры

Проверьте цифровую камеру, прежде чем поместить ее в бокс.

1. Проверка батареи

При использовании бокса невозможно выполнить замену батарей. Перед использованием убедитесь в том, что батареи имеют достаточный заряд.

2. Проверка количества оставшихся кадров

Проверьте, есть ли достаточно места на карте памяти, чтобы отснять желаемое количество кадров.

3. Снимите ремешок для руки с цифровой камеры.

Если цифровую камеру поместить в бокс, предварительно не отсоединив ремешок для руки, он может быть защемлен между частями корпуса бокса и вызывать течь.

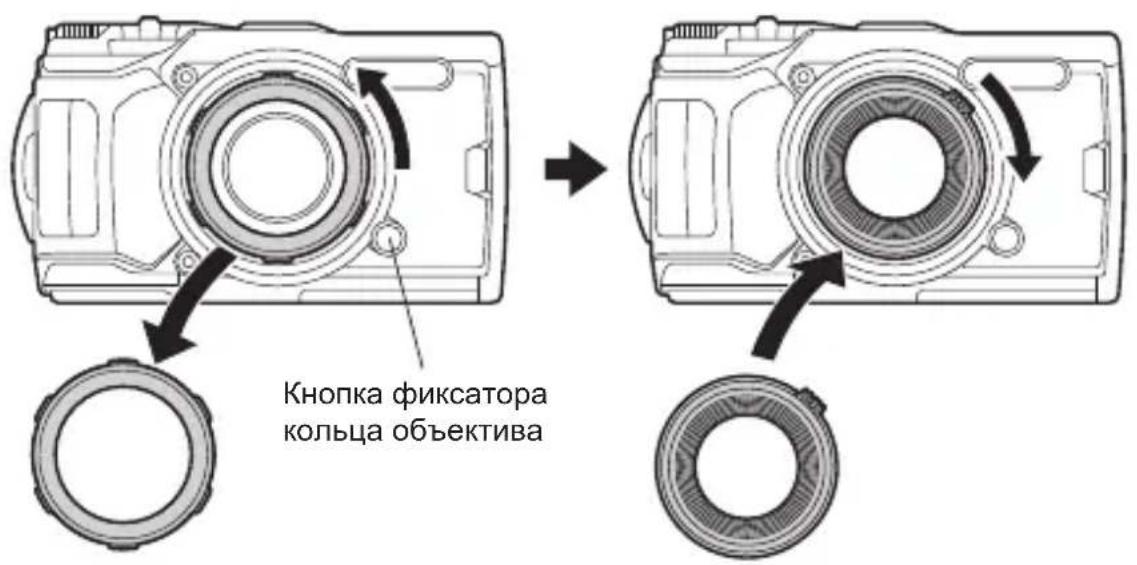

Прикрепите противоотражающее кольцо к цифровой камере.

Нажмите на кнопку фиксатора кольца объектива и снимите кольцо объектива с цифровой камеры, затем прикрепите противоотражающее кольцо.

Кнопка фиксатора кольца объектива

Измените настройки камеры при использовании подводного широкоугольного конвертера (PTWC-01).

Нажмите кнопку OK, чтобы открыть панель управления Live Control, затем с помощью клавиш со стрелками или диска управления выберите «PTWC-01» в меню «Настр. аксессуаров». Нажмите кнопку OK.

* Несмотря на изменение настроек, четыре угла изображения могут затемняться при использовании зума.

См. более подробную информацию в инструкции по эксплуатации цифровой камеры.

2. Предварительная проверка бокса

Предварительная проверка перед использованием

Вследствие нарушения условий транспортировки или хранения или несоблюдения правил технического обслуживания водонепроницаемость может быть нарушена.

Перед использованием изделия необходимо обязательно проводить описанные ниже процедуры предварительной проверки.

Если в условиях нормальной эксплуатации во время предварительной проверки обнаружится течь, прекратите использование бокса и обратитесь к своему дилеру или в сервисный центр компании Olympus.

Извлечение уплотнительного кольца

Откройте бокс и извлеките уплотнительное кольцо.

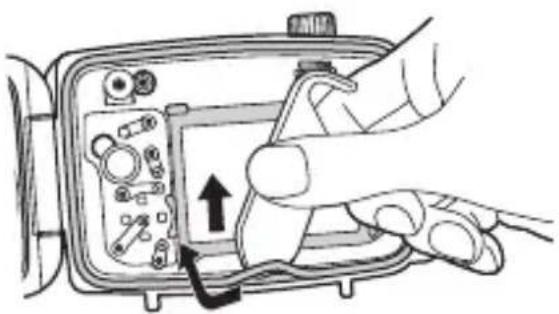

Порядок действий

1 Вставьте приспособление для извлечения уплотнительного кольца в зазор между уплотнительным кольцом и стенкой паза.
2 Подденьте уплотнительное кольцо кончиком приспособления. (Следите за тем, чтобы не повредить паз кончиком приспособления для извлечения уплотнительного кольца.)
3 Приподнимите уплотнительное кольцо, захватите его пальцами и выньте из бокса.

Очистка деталей от песка, грязи и т. п.

Осмотрите уплотнительное кольцо и убедитесь, что на нем нет грязи, затем проверьте, нет ли на нем песчинок и других инородных материалов, а также повреждений и трещин, прощупав всю поверхность кончиками пальцев.

Очистите паз для уплотнительного кольца от посторонних веществ с помощью чистой безворсовой салфетки или ватной палочки. Полностью очистите от налипшего песка и грязи все компоненты бокса, которые соприкасаются с уплотнительным кольцом.

• Не используйте острые предметы для извлечения уплотнительного кольца или очистки паза; это может привести к повреждению бокса или уплотнительного кольца и нарушению водонепроницаемости.
• Прощупывая уплотнительное кольцо пальцами, старайтесь не растягивать его.
• Не используйте для чистки уплотнительного кольца спирт, разбавители для красок, бензол и другие подобные растворители или химические моющие средства. Использование подобных химикатов почти всегда приводит к повреждению уплотнительного кольца или сокращению срока его службы.

Нанесение смазки на уплотнительное кольцо

1	Используйте для смазки уплотнительных колец только специальную смазку		Убедитесь в чистоте пальцев и уплотнительного кольца, затем выдавите на палец необходимое количество специальной смазки (достаточно прибл. 15 мм) и распределите ее по всей поверхности уплотнительного кольца.
2	Распределите смазку по всей поверхности уплотнительного кольца.		Распределяйте смазку по всей поверхности уплотнительного кольца 3 пальцами. Не прилагайте чрезмерных усилий, чтобы не растянуть уплотнительное кольцо.
3	Проверьте, нет ли на уплотнительном кольце царапин или шероховатостей.		После нанесения смазки осмотрите и ощупайте уплотнительное кольцо и убедитесь, что оно имеет ровную поверхность без трещин. При выявлении каких-либо повреждений замените его новым фирменным уплотнительным кольцом.

• Обязательно выполняйте процедуры для обеспечения водонепроницаемости, даже если бокс открывался после каждого сеанса съемки. Невыполнение этих процедур может привести к нарушению водонепроницаемости бокса.
• Если бокс не будет использоваться долгое время, то для предотвращения деформации уплотнительного кольца выньте его из паза, нанесите на него тонкий слой силиконовой смазки и поместите в чистый пластиковый пакет или другую аналогичную упаковку.

Примеры инородных материалов, налипших на уплотнительное кольцо

Волосы Волокна ткани Песчинки

Установка уплотнительного кольца

Убедитесь, что в пазу нет посторонних материалов, а затем вставьте уплотнительное кольцо. Следите за тем, чтобы уплотнительное кольцо не вышло из паза.

Закрывая герметично бокс, следите за тем, чтобы волосы, частички ткани, песчинки и другие инородные материалы не налипли не только на уплотнительное кольцо, но и на контактную поверхность (переднюю крышку). Даже один волос или песчинка могут вызвать протекание. Соблюдайте особую осторожность.

3. Установка цифровой камеры

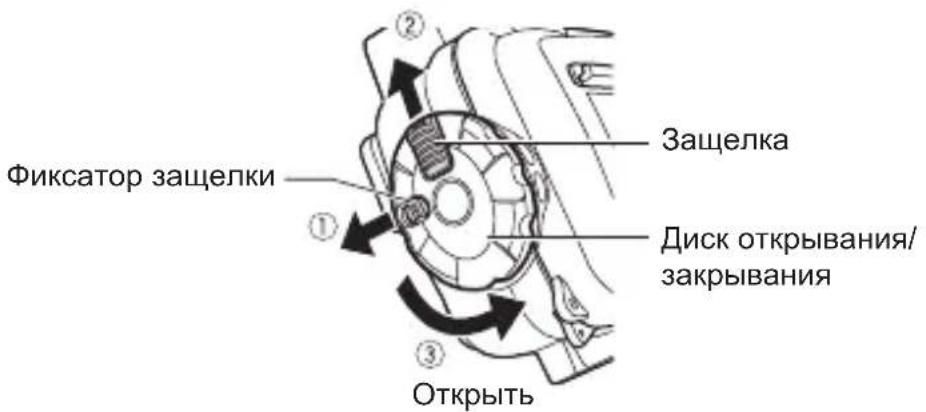

Откройте бокс

① Сдвиньте фиксатор защелки в направлении стрелки (1 на рисунке ниже).
② Сдвиньте защелку фиксатора в направлении стрелки (2 на рисунке ниже) и, придерживая защелку, поверните диск открывания/закрывания против часовой стрелки (3 на рисунке ниже).
③ Поверните диск открывания/закрывания до упора.
④ Аккуратно откройте заднюю крышку бокса.

Фиксатор защелки ① ② Защелка Диск открывания/ закрывания Открыть

Не прилагайте излишних усилий, поворачивая диск открывания/закрывания. Это может вывести диск из строя.

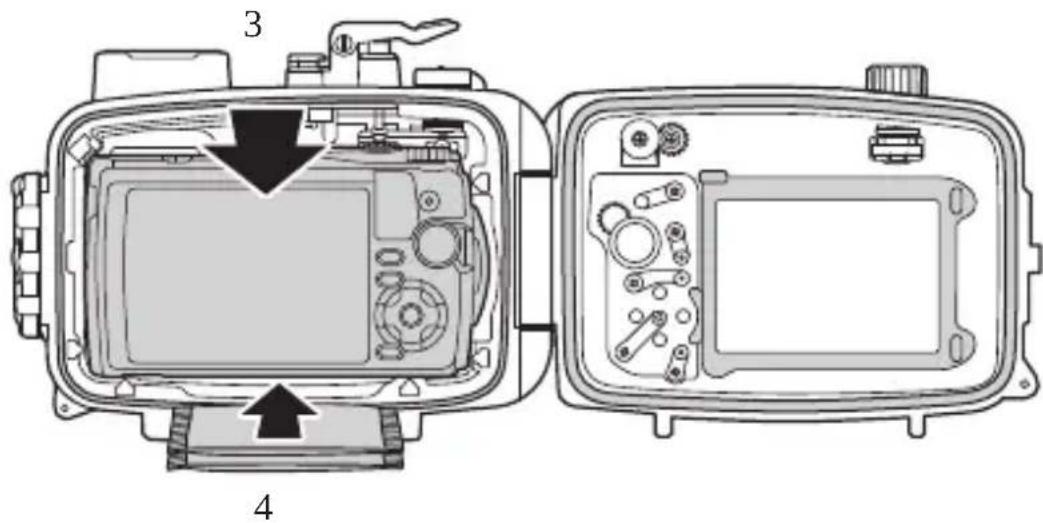

Помещение цифровой камеры внутрь бокса

1 Убедитесь, что цифровая камера выключена.
2 Убедитесь, что рычажок LOG цифровой камеры переведен в положение OFF.
3 Аккуратно, не наклонняя, поместите цифровую камеру в бокс.
4 Вставьте между нижней гранью корпуса камеры и нижней стенкой бокса 2 пакетика влагопоглотителя (силикагель, 1 г). Пакетики с силикагелем предотвращают запотевание.

• Если пакетик с силикагелем будет защемлен при закрывании бокса, это вызовет течь.
• После использования силикагеля его поглощающая способность ухудшится. Всегда заменяйте пакетик с силикагелем, когда открываете и закрываете бокс.
• Очищайте поверхности дисков бокса и камеры. Если на диски попала смазка или инородный материал, они могут проскальзывать.

Проверка правильности установки камеры

Прежде чем закрыть бокс, проверьте следующее:

• Правильно ли установлена цифровая камера?
• Полностью ли вставлены пакетики с силикагелем?
  Если пакетики с силикагелем вставлены неправильно, при закрытии бокса они будут зажаты между корпусом и задней крышкой.
• Нанесена ли смазка на уплотнительное кольцо?
• Правильно ли установлено уплотнительное кольцо на стыке бокса?
• Нет ли на уплотнительном кольце или на контактной поверхности передней крышки грязи или иных инородных материалов?

Герметичное закрытие бокса

1 Переведите рычажок LOG в положение OFF.

2 Аккуратно закройте бокс, совместив соответствующие поверхности задней крышки и паза.

3 Поверните диск открывания/закрывания по часовой стрелке до щелчка и зафиксируйте бокс.

- Теперь бокс герметично закрыт.

4 Сдвиньте фиксатор защелки в направлении ЗАЩЕЛКИ.

Рычажок LOG

- Если диск открывания/закрывания поворачивается не полностью, бокс не герметичен. Это может вызвать протекание воды.

- Закрывая заднюю крышку бокса, следите за тем, чтобы не защемить крышку объектива или ремешки бленды ЖК-дисплея. В случае защемления ремешков возможно протекание воды.

Проверьте работоспособность вставленной фотокамеры

После закрытия бокса проверьте, правильно ли работает фотокамера.

- Нажмите на кнопку ON/OFF на боксе и убедитесь в том, что камера включается и выключается.

- Нажмите на кнопку спуска затвора на боксе, чтобы проверить срабатывание затвора на камере.

- Нажимая другие кнопки на боксе, убедитесь, что камера функционирует надлежащим образом.

Испытание на водонепроницаемость

Ниже описано завершающее испытание после помещения камеры в бокс. Всегда проводите это испытание. Его можно провести в ванне или любой другой емкости для воды. Проверьте работоспособность разных кнопок. Для этой процедуры достаточно 5 минут.

• Сначала погрузите бокс только на 3 секунды и убедитесь в том, что в нем нет воды.
• Затем погрузите бокс на 30 секунд и убедитесь в том, что в него не попадает вода.

• Затем погрузите бокс на 3 минуты, задействуйте все кнопки и рычаги и убедитесь в следующем:

• в бокс не попала вода;

• внутри бокса отсутствует запотевание;
• в бокс не попали капли воды.

- Если внутри бокса обнаружилось запотевание или видны капли воды, проведите повторное обслуживание уплотнительного кольца (стр. 190) и повторите испытание на водонепроницаемость.

4. Подключение вспышки для подводной съемки

Для того чтобы подключить к боксу вспышку для подводной съемки (приобретается отдельно) с помощью подводного оптоволоконного кабеля (РТСВ-Е02, приобретается отдельно), выполните описанные ниже действия.

Порядок установки

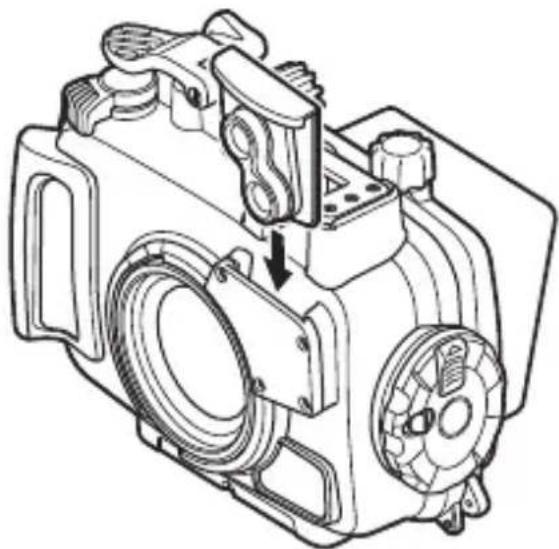

① Прикрепите адаптер для оптоволоконного кабеля к диффузору, как показано на рисунке ниже.

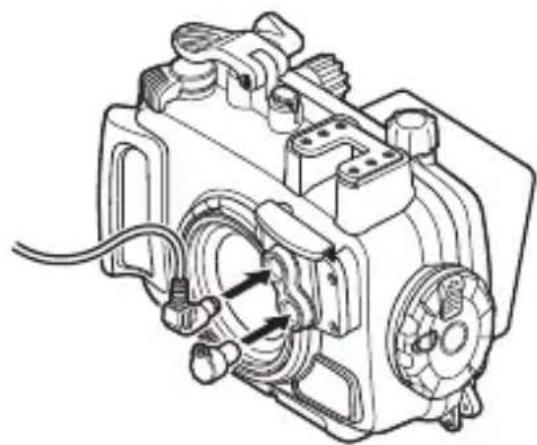

② Вставьте разъем подводного оптоволоконного кабеля в предназначенное для него гнездо адаптера до упора — пока не скроется черная ось коннектора.

При использовании двух подводных вспышек

При использовании одной подводной вспышки

Когда гнездо для подключения оптоволоконного кабеля не используется, закрывайте его крышкой.

Настройка цифровой камеры

Если используется беспроводная подводная вспышка с дистанционным управлением, установите на камере и вспышке режим дистанционного управления. Более подробные сведения приведены в инструкциях по эксплуатации цифровой камеры и вспышки.

Для UFL-1 точно также подключите оптоволоконный кабель. Переключите в камере режим дистанционного управления в положение OFF.

5. Подводная съемка

GPS-навигация, электронный компас, датчики температуры и давления на камере не работают корректно при использовании бокса.

Режимы подводной съемки

Более подробные сведения приведены в инструкциях по эксплуатации цифровой камеры.

Портретная подводная съемка

Подходит для съемки побережья и портретов в воде.

Подводная широкоугольная съемка

Подходит для съемки под водой.

Подводная макросъемка

Подходит для съемки крупного плана под водой.

Подводная съемка HDR

Подходит для съемки контрастных пейзажей под водой.

В этом режиме камера делает множество кадров, которые впоследствии соединяются в одну правильную экспозицию.

Микроскоп

Подходит для съемки сверхкрупного плана под водой.

При выполнении макросъемки под широким углом в случае излишнего приближения к объекту вспышка может не осветить некоторые части кадра или же освещение может быть неравномерным.

При подводной съемке внешние условия (прозрачность воды, наличие взвешенных частиц и т. д.) могут оказывать существенное влияние на дальность действия вспышки.

Всегда просматривайте отсятные кадры на ЖК-дисплее.

Выбор сюжетных режимов съемки

1 Поверните диск выбора режимов и переключите камеру в режим «●».
2 С помощью клавиши со стрелкой влево или вправо или диска управления выберите подрежим и нажмите на кнопку OK/AFL.

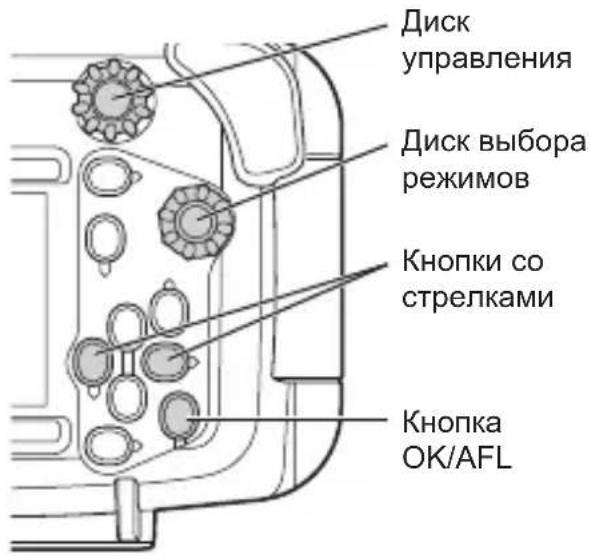

Диск управления Диск выбора режимов Кнопки со стрелками Кнопка OK/AFL

Блокировка AF при подводной съемке

Когда выбран режим съемки «Портретная подводная съемка», «Подводная широкоугольная съемка», «Подводная макросъемка», «Подводная съемка HDR» или «Микроскоп» можно легко зафиксировать положение фокуса (операция блокировки AF), нажав на кнопку OK/AFL и одновременно наполовину нажав на кнопку спуска затвора. Когда фокус заблокирован, на экране дисплея камеры появляется индикатор блокировки AF.

Чтобы снять блокировку AF, снова нажмите на кнопку OK/AFL.

6. Обслуживание после проведения съемок

Промывание бокса чистой пресной водой

① По окончании эксплуатации как можно быстрее тщательно промойте бокс чистой пресной водой.

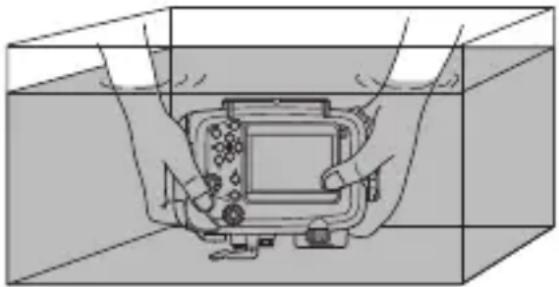

Наполните ванну или другую емкость для воды чистой пресной водой, несколько раз встряхните бокс в воде, а затем полностью удалите прилипшие частицы песка и гравия около диска открывания/закрывания, кнопок и рычажков.

После эксплуатации бокса в морской воде погрузите его на некоторое время (от 30 минут до часа) в чистую пресную воду, чтобы удалить остатки соли.

② Задействуйте кнопку затвора и различные кнопки бокса в чистой пресной воде, чтобы очистить их и удалить из них остатки соли.
③ Выньте бокс из воды и промойте его чистой пресной водой.

- Не разбирайте бокс для промывки.

- После просушки бокса с остатками соли работоспособность бокса может нарушиться. Всегда промывайте бокс после использования для удаления соли.

Удаление остатков воды

Полностью удалите капли воды с поверхности бокса. Сушите изделие на воздухе или тщательно протрите мягкой безворсовой тканью место соединения передней и задней крышки, рукоятку, диск открывания/закрывания и другие элементы управления.

Оставшиеся между передней и задней крышкой капли могут попасть внутрь бокса в момент открытия. Обязательно удалите все капли воды с бокса.

Извлечение цифровой камеры

Аккуратно откройте бокс и выньте из него цифровую камеру.

• Открывайте бокс с осторожностью, чтобы внутрь корпуса и на фотокамеру не попали капли воды с волос и тела.
  • Перед открыванием бокса убедитесь в том, что руки или перчатки абсолютно чистые (на них нет следов песка, волокон ткани и т. п.).
• Не открывайте и не закрывайте бокс в таких местах, где в воздухе есть брызги воды или песок.
• Никогда не прикасайтесь к камере или батарее мокрыми от морской воды руками.

Просушивание бокса

После промывки пресной водой вытрите все капли чистой салфеткой. Обязательно используйте ткань, которая не оставляет волокон и не загрязнена солью. Полностью просушите бокс в хорошо проветриваемом помещении в тени.

• Не используйте горячий воздух (например, воздух из фена или других приборов) для сушки изделия и не подвергайте бокс воздействию прямых солнечных лучей, так как это может стать причиной быстрого износа и деформации бокса, а также износа уплотнительного кольца, что может привести к ухудшению водонепроницаемости.
• Протирая бокс, будьте внимательны, чтобы не поцарапать его поверхность.

7. Техническое обслуживание для обеспечения водонепроницаемости

Уплотнительные кольца являются расходными компонентами. Перед каждым использованием бокса следует выполнять соответствующее техническое обслуживание. Обязательно проводите описанные ниже процедуры по обслуживанию уплотнительного кольца. Невыполнение этих процедур может привести к нарушению водонепроницаемости бокса.

Выполняйте эти процедуры в местах, где нет песка и пыли, предварительно вымыв и высушив руки.

Извлечение уплотнительного кольца

См. стр. 189.

Очистка деталей от песка, грязи т. п.

См. стр. 190.

Нанесение смазки на уплотнительное кольцо

См. стр. 190.

Установка уплотнительного кольца

См. стр. 191.

Замена расходных компонентов

• Уплотнительные кольца являются расходными компонентами. Независимо от того, сколько раз использовался бокс, рекомендуется заменять уплотнительное кольцо на новое по прошествии года.

• Скорость износа уплотнительных колец зависит от условий эксплуатации и хранения. Заменяйте уплотнительные кольца, потерявшие эластичность или имеющие признаки повреждений или трещины, не дожидаясь окончания годичного периода.

• Используйте силиконовую смазку, силикагель и уплотнительные кольца только производства компании Olympus.

• Не заменяйте уплотнительные кольца самостоятельно.
• Рекомендуется регулярно проверять состояние уплотнительных колец.

8. Приложение

Технические характеристики

Совместимыемодели	Цифровая камера OlympusOLYMPUS Tough TG-6
Сопротивляемостьдавлению	Глубина погружения до 45 м
Основныематериалы	Корпус: поликарбонатОкно объектива: стекло (двустороннеемногослойное покрытие / водоотталкивающее покрытие)
Эксплуатационныеусловия	0–40°C (32–104°F) (эксплуатация) / –20–60°C(–4–140°F) (хранение)
Размеры Прибл. 157	мм (ширина) x 122мм (высота) x81мм (глубина)
Масса Прибл. 484 г	(без учета камеры ипринадлежностей)
Масса под водой Прибл. 13 г (в пресной воде) (с учетом камеры,батарей и карты памяти)

* Мы оставляем за собой право изменять внешний вид и технические характеристики изделия без уведомления.

Отдельно приобретаемые принадлежности

Силиконовая смазка:	PSOLG-3	Набор для обслуживания:	PMS-02
Оптоволоконный кабель:	PTCB-E02	Приспособление для извлечения уплотнительного кольца (2):	PTAC-05
Подводная вспышка:	UFL-3
Уплотнительное кольцо:	POL-058
Короткий рычаг:	PTSA-02, PTSA-03	Балластный груз:	PWT-1BA PWT-1AD
