非常感谢您购买我们 sE / Rupert Neve 系列麦克风! 这本使用手册包含了一些如何安装和操作您的新麦克风的使用说明。请花几分钟的时间仔细阅读下面的说明。我们希望您能享受到它给您的工作带来的快乐，这就和我们设计并开发这款产品能享受到快乐一样开心！
最真诚地谢意，
sE 团队
简介
RNR1 麦克风
RNR1 是山 sE Electronics 和 Rupert Neve Designs 共同设计的有源铝带麦克风，是世界上第一款带有频率响应的铝带麦克风，它的频率响应可以一直延伸到 25 kHz。它的 2.5 μm 铝带通过定制的 Rupert Neve 设计的变压器耦合到其 Class-A 分立内部电路，并且麦克风输出上还有第二个定制的 Rupert Neve 设计的变压器。铝带，变压器和 Class-A 电路使 RNR1 能够以极其自然的方式深入 “听到” 房间内的声音，而不受传统带状麦克风的频率响应限制。
RNR1 独特的外形不仅引人注目，而且为铝带提供了理想的声学环境，这是因为手工制作，手工调整的铝带元件被高档钕磁铁包围。
可切换的低切滤波器可以消除低频隆隆声或脚步声噪声，或降低近讲效应。
RNR1 标配有防震架，可将其牢固地固定在任何麦克风支架和木质展示柜上，所有这些都包装在坚固的金属铝箱内。
RN17 麦克风
RN17 麦克风是 sE 与 Rupert Neve 先生共同设计的，世界上第一款带有大型手动缠绕超高性能输出变压器的铅笔式麦克风。这种定制变压器由 Rupert Neve Designs 开发，目的是创造一个具有特殊的温度和低频性能的小型音头麦克风。同样采用 Rupert Neve 设计的 Class-A 电路提供特殊的放大和低噪音效果，其音头中的纯金 15mm 振膜（整体为 17mm）提供出色的瞬态响应和非常“直接”的声音。
RN17 标配有防震架，可将其牢固地固定在任何麦克风支架和木质展示柜上，所有这些都包装在坚固的金属铝箱内。
RN17 还可作为工厂匹配的立体声对装使用，工厂配有变压器和心形指向性音头，可实现完美的公差，确保最佳的立体声图像。这种配置还包括一个精密立体声安装杆，两个减震架，一个木制展示盒和一个安全牢固的金属铝箱。
RNT 麦克风
RNT 麦克风是 sE Electronics 和传奇音频设计师鲁伯特·尼夫先生创立的 Rupert Neve Designs 合作开发的第三款麦克风。与 RNR1 有源铝带麦克风和 RN17 的小振膜麦克风非常相似，RNT 是一款真正与众不同的麦克风。
RNT 在其两个有源放大电路阶段均使用全分立的 Class-A 电路。第一阶段位于麦克风壳身内基于电子管的放大电路，元件采用了手工甄选的低噪电子管 Genalex ECC82。第二阶段位于同时具备指向性切换与增益切换开关功能的外置电源箱内，电路设计基于与 Rupert Neve Designs 的旗舰产品 5088 模拟调音台相同的定制运放打造，因此声音具备无与伦比的高保真透明度和电平动态余量。加上纯手工定制的大振膜音头和定制的 Rupert Neve Designs 音频变压器，RNT 将经典电子管麦克风的声音带入了前所未有的新时代，它具备更高的电平动态余量、更好的清晰度以及更为个性化声音。
纯手工制作的大振膜纯电容音头是 sE 经过多年反复的测试和听音而生产出来的最好的音头，而且是 sE 自己的工厂手工开发和制作的。Class-A 电路以及增益可切换开关确保了该麦克风具备高声压级处理能力与极低本底噪声特性的同时，拥有巨大的动态范围。可切换的低切滤波开关可有效消除低频嗡嗡声或脚步声，也能用于补偿由于近场效应引起的低频过量问题。这样使得 RNT 麦克风有了可用于近距离拾音大量不同乐器的可能性，包括电吉他箱体，铜管乐器以及鼓乐器。最后，9 种指向性切换开关可以使 RNT 的指向性在圆型，心型和 8 字型中切换。从圆型到心型有 3 种指向性过渡，从心型到 8 字型有 3 种指向性过渡，一共 9 种指向性，用于满足不同客户对指向性的需求。这使得直达声和环境声的平衡得到有效的控制。
这款麦克风坚固的全金属外壳以及高标准、高品质的制造工艺确保了其高度的使用可靠性。高品质的铝箱也是这款麦克风的配件之一。
彩包内件清单
您购买的麦克风彩包中包含以下物件。如有任何遗漏，请和您购买麦克风的 sE 经销商联系并通知我们。
| RNR1 | RN17 | RNT |
| RNR1麦克风 | RN17麦克风* | RNT麦克风 |
| 特制的避震架 | 特制的避震架* | 特制的避震架 |
| 木盒 | 木盒 | 电源箱 |
| 铝箱 | 铝箱 | 木盒 |
| 转换螺母 | 立体卢安装杆** | 铝箱 |
| 使用手册 | 转换螺母* | 8芯音频线(用于把麦克风连接到电源箱上) |
| 使用手册 | IEC电源线 | |
| 转换螺母 | ||
| 使用手册 | ||
| 1颗*表示RN17配对话筒配有2个转换螺母 2颗**表示立体声安装杆只有RN17配对话筒才有。 | ||
控制装置 (RNT 麦克风)
RNT 麦克风电源箱的特色是它有一个灵敏度切换开关，一个低切滤波器开关和一个指向性切换开关。
增益切换开关
增益切换开关位于电源箱前面板的正中处。打开开关之后，输入信号提升或者降低12分贝，运用定制的Rupert Neve Designs的运放，使在捕捉比较响或低沉的乐器发声的时候，声音不失真。使用这个增益切换开关也有利于防止录音控制界面，调音台和麦克风前置放大器的输入过载失真。
高通滤波器开关
高通滤波器开关位于麦克风电源箱前面板的左侧。开关上档接入了一个80Hz低切滤波，下档为40Hz低切滤波。中间档为无滤波，保持麦克风平直的频率响应。风的噪音，爆破音，振动及行走的噪声可能会影响录音信号，因此启用这种低切滤波器开关可以降低这些不必要的噪音，防止声音失真。此外，在非常近距离的录制声音的时候，低切滤波器开关也最大限度地减少了近场效应。
指向性切换开关
9 种指向性切换开关位于麦克风电源箱前面板的右侧。它可以使 RNT 的指向性在圆型，心型和 8 字型中切换。从圆型到心型有 3 种指向性过渡，从心型到 8 字型有 3 种指向性过渡，一共 9 种指向性，用于满足不同客户对指向性的需求。这样使直达声和环境声的平衡可以有效的得到控制。
RNR1 的特点是它有一个可切换的低切滤波器，可以去除低频隆隆声或行人噪音，
或减少近讲效应。
供电 (RNT 麦克风)
RNT 的电源箱包含外置电源。录音控制界面和前置放大器无需幻象电源。
在接入电源之前，请先连接所有的线，包括连接 IEC 电源线到电源，XLR 连接到前置放大器或录音界面，连接 8 芯音频线到话筒和电源箱。然后打开 RNT 电源箱背面的开关接通电源。
为了获得最佳性能，我们建议在录音前有约 15 分钟的“预热”时间。这样可以使 RNT 内的电子管加热和稳定，并降低录音中不必要的噪音或失真的风险。
损坏风险
不要将麦克风连接到 RNT 自带的电源箱以外的电源。不要从外部接口或前置放大器施加幻象电压（+48VDC）。这是确保麦克风安全可靠运行的唯一途径。
供电 (RNR1, RN17 麦克风)
为了保证正常运行，根据IEC61938标准，麦克风需要提供48伏的幻象电源。
损坏风险
不要将麦克风连接到比幻象电源（输入带幻象电源或外接 IEC 标准幻象电源）和浮动接头以外的电源，要使用符合 IEC268-12 标准的带有录音室级别的接头和平衡音频线。这是确保麦克风安全可靠运行的唯一途径。
安全和维护
损坏风险
请确保到您的麦克风将被连接的设备符合贵国执行的安全法规，并配有接地线。
麦克风的保养
每次使用过麦克风之后，请用干的软布清洁，并将其存储在一个牢固的箱子或者拉链袋中。
技术规格 (RNT 麦克风)
| 音头 | 纯手工制作的1"振膜纯电容音头 |
| 指向性 | 9种指向性,可在心型,圆型和8字型之间切换,从圆型到心型有3种指向性过渡,从心型到8字型有3种指向性过渡。 |
| 电子管 | 1x 12AU7 (ECC82) |
| 频率范围 | 20 - 20,000 Hz |
| 灵敏度 | 16 mV/Pa (-36 dBV) |
| 增益切换开关 | +12 / 0 / -12 dB,可开关切换 |
| 最大声压级(0.5%失真度) | 151 dB_SPL |
| 等效噪声级(A-加权) | 18 dB(A) |
| 动态范围 | 133 dB |
| 信噪比 | 76 dB |
| 低切滤波器开关 | 40 / 80Hz, 12 dB/Oct, 可开关切换 |
| 阻抗 | 30 Ohms |
| 建议负载阻抗 | >2k Ohms |
| 输出 | 3针XLR连接头 |
| 供电 | 电源箱 |
| 尺寸 | 麦克风-直径62 mm (2.44 in.)长240 mm (9.45 in.)电源箱-356 x 135 x 100 mm (14.02 x 5.31 x 3.94 in.) |
| 重量 | 麦克风-989g(34.90oz.)电源箱-3905 g (137.79 oz.) |

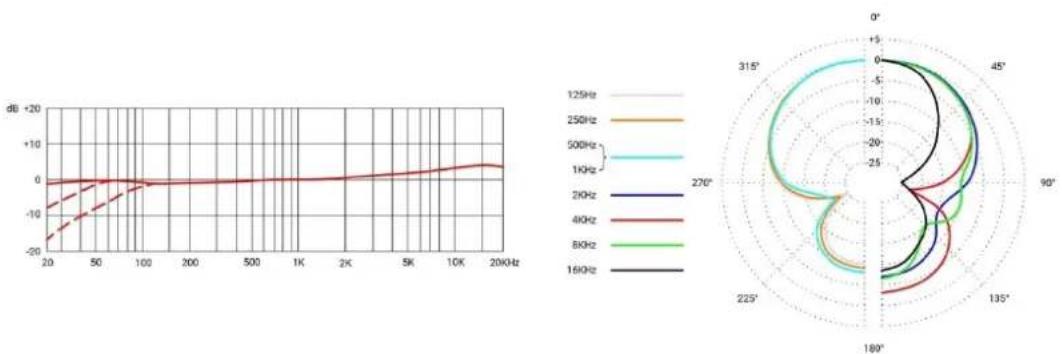

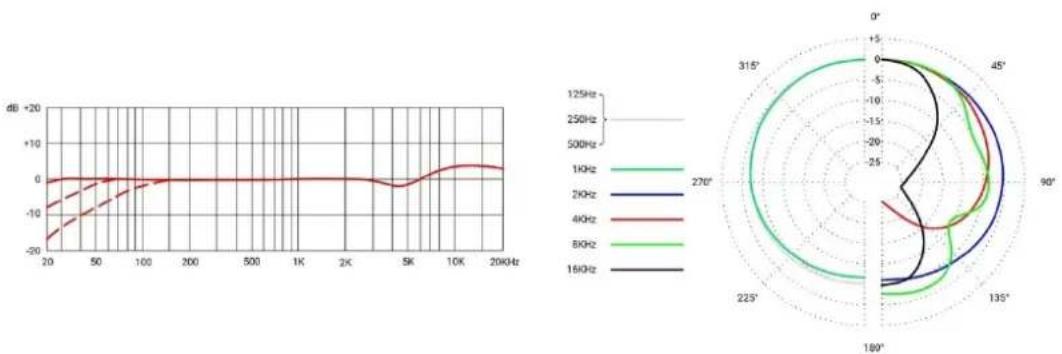

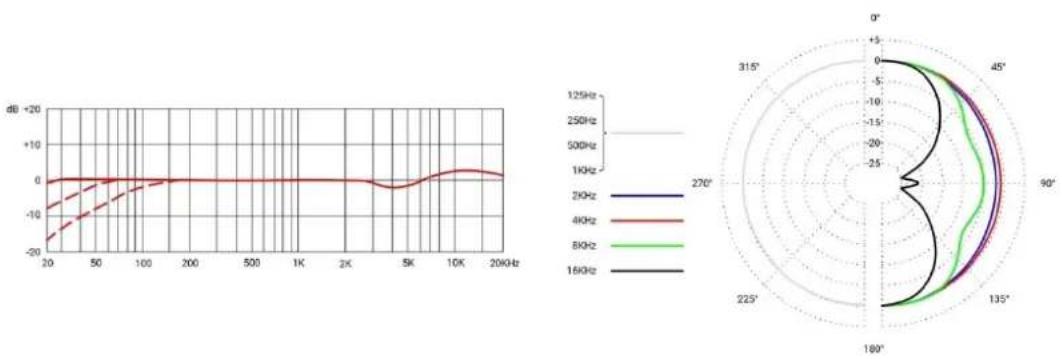

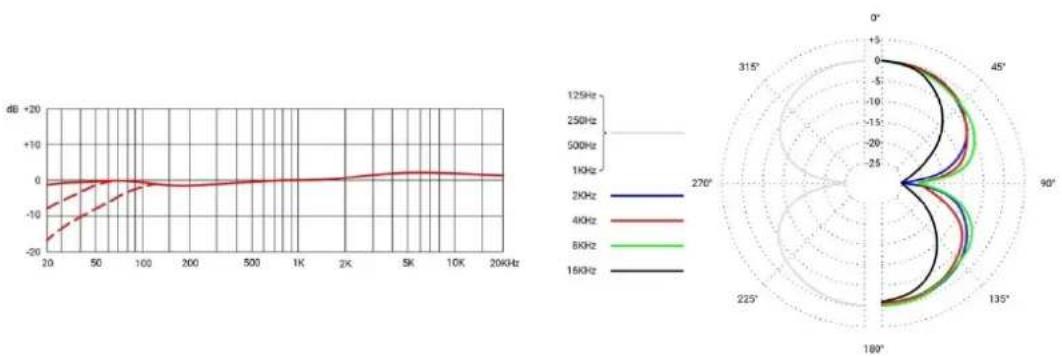

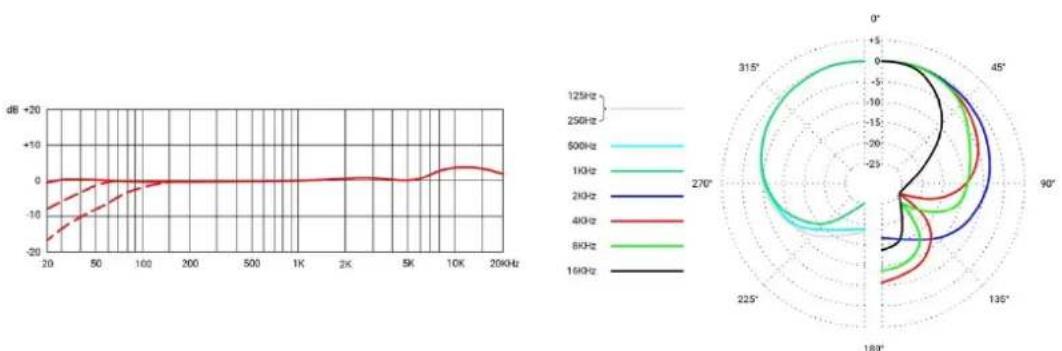

圆型
扁圆型
心型
超心型
8 字型
line
| Frequency | Value | | --------- | ----- | | 20KHz | -20 | | 50KHz | -10 | | 100KHz | 0 | | 200KHz | 0 | | 500KHz | 0 | | 1KHz | 0 | | 2KHz | 0 | | 5KHz | 0 | | 10KHz | 0 | | 20KHz | 0 |技术规格 (RNR1 麦克风)
| 声学工作原理 | 带电路的压力梯度式 |
| 音头 | 手工制作的2.5μm铝带 |
| 指向性 | 8字型 |
| 频率范围 | 20 Hz - 20 kHz |
| 灵敏度 | 25 mV/Pa (-32 dB) |
| 最大声压级(在1kHz 0.5%失真度) | 137 dB_SPL |
| 信噪比 | 77 dB |
| 等效噪声级(A-加权) | 17 dB(A) |
| 低切滤波器开关 | 100 Hz |
| 电源要求 | +48V幻象电源 |
| 阻抗 | 200 Ohms |
| 匹配的连接器 | XLR3F |
| 尺寸 | 47mm (直径) x 268mm (高) |
| 重量 | 860g / 30.34oz |

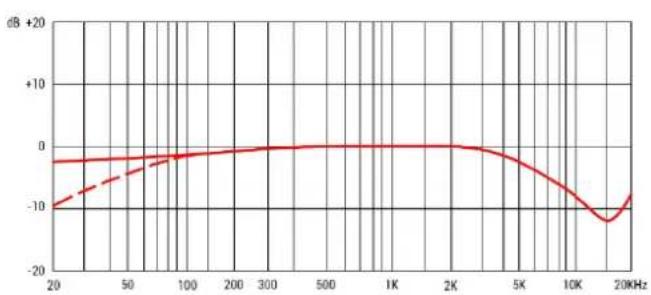

频响曲线
line
| Frequency | Value (dB) | | --------- | ---------- | | 20 | -10 | | 50 | -5 | | 100 | 0 | | 200 | 0 | | 300 | 0 | | 500 | 0 | | 1K | 0 | | 2K | 0 | | 5K | -5 | | 10K | -10 | | 20K | -15 |指向性

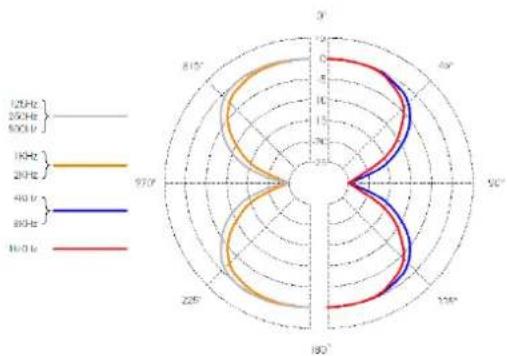

radar
| Frequency | Angle (°) | Value | |---|---|---| | 120Hz | 0 | 0 | | 120Hz | 90° | 0 | | 120Hz | 180° | 0 | | 120Hz | 275° | 0 | | 120Hz | 360° | 0 | | 250Hz | 0 | 0 | | 250Hz | 90° | 0 | | 250Hz | 180° | 0 | | 250Hz | 275° | 0 | | 250Hz | 360° | 0 | | 1KHz | 0 | 0 | | 1KHz | 90° | 0 | | 1KHz | 180° | 0 | | 1KHz | 275° | 0 | | 1KHz | 360° | 0 | | 40Hz | 0 | 0 | | 40Hz | 90° | 0 | | 40Hz | 180° | 0 | | 40Hz | 275° | 0 | | 40Hz | 360° | 0 | | 80Hz | 0 | 0 | | 80Hz | 90° | 0 | | 80Hz | 180° | 0 | | 80Hz | 275° | 0 | | 80Hz | 360° | 0 | | H/O Hz | 0 | 0 | | H/O Hz | 90° | 0 | | H/O Hz | 180° | 0 | | H/O Hz | 275° | 0 | | H/O Hz | 360° | 0 |技术规格 (RN17 麦克风)
| 音头类型 | 纯手工制作的真的电容器 |
| 振膜 | 17.2mm镀金聚脂薄膜 |
| 指向性 | 心型(可单独提供全方位拾音的圆型音头) |
| 频率范围 | 20 Hz - 20 kHz |
| 灵敏度 | 5.96 mV/Pa (-44.5dB) |
| 最大声压级(在1kHz 0.5%失真度) | 131 dB |
| 信噪比 | 76 dB |
| 等效噪声级(A-加权) | 18 dB(A) 心型, 15 dB(A) 圆型 |
| 电源要求 | +48V 幻象电源 |
| 阻抗 | 200 Ohms |
| 匹配的连接器 | XLR3F |
| 尺寸 | 44 mm (变压器), 17 mm (音头) |
| 长度 | 200 mm |
| 重量 | 320 g / 11.32 oz |
| 立体声安装杆(只适用配对话筒) | |
| 重量 | 245 g / 8.64 oz |
| 尺寸 | 300 x 25 mm |
| 话筒之间最大距离 | 276 mm |
| 话筒之间最小距离 | 58 mm |

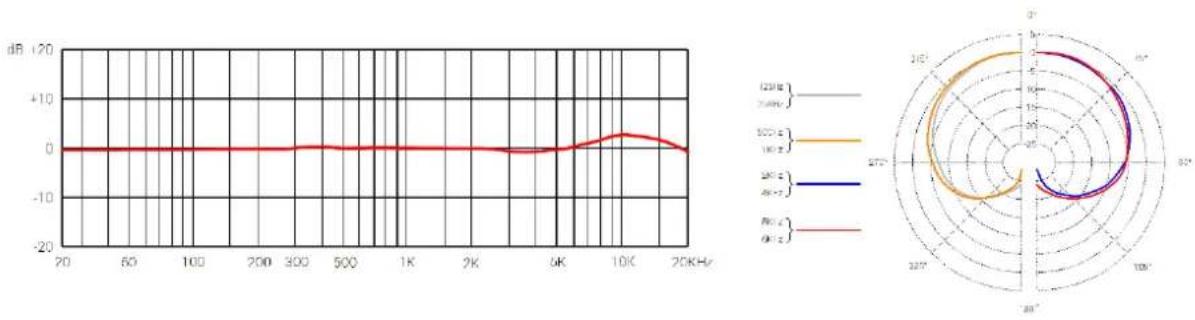

频响曲线
指向性
售后服务
sE Electronics International, Inc. www.seelectronics.com
448 Ignacio Blvd, STE 411 contact@seelectronics.com
Novato, CA 94949
USA
如果您对 sE 产品有任何疑问或者在使用过程中遇到任何困难，请第一时间联系您的经销商得到最快的，最直接的服务。
http://www.seelectronics.com/dealers
如果您的经销商解决不了您的问题，仍然需要支持或帮助，请不要犹豫，直接与我们取得联系。
http://www.seelectronics.com/contact-us
最后，请记得在我们的官网上注册您的麦克风，这样保修期可以延长到五年。
本产品满足“符合性声明”中列出的各项标准。如果您想获得“符合性声明”的免费副本，请与我们联系。技术数据如有更改，恕不另行通知。
