MANUAL DE USUARIO RNT SE Electronics
¡Nos gustaría agradecerle cordialmente por elegir este micrófono sE / Rupert Neve! Este manual contiene algunas instrucciones importantes para configurar y utilizar su nuevo equipo. Tómese unos minutos para leer atentamente las instrucciones que exponemos a continuación.
Esperamos que disfrute trabajando con él tanto como nosotros disfrutamos diseñando y construyendo para usted.
Sinceramente,
Su equipo sE
Descripciones breves
RNR1
El RNR1 es un micrófono de cinta activo codiseñado por sE Electronics y Rupert Neve Designs, y es el primer micrófono de cinta del mundo con una respuesta de frecuencia que se extiende hasta 25 kHz. Su cinta de aluminio de 2.5 μm está acoplada a su circuito interno discreto de clase A a través de un transformador diseñado a medida por Rupert Neve, y también hay un segundo transformador diseñado a medida por Rupert Neve en la salida del micrófono. La cinta, los transformadores y la electrónica de clase A permiten que el RNR1 "escuche" profundamente en el estudio de una manera extremadamente natural, sin las limitaciones de respuesta de frecuencia típicas de los micrófonos de cinta tradicionales.
La forma distintiva del RNR1 no solo es llamativa, sino que proporciona un entorno acústico ideal para que la cinta rinda al máximo, y el elemento de cinta hecho y ajustado a mano está rodeado por imanes de neodimio de alta calidad.
El filtro de corte de frecuncias bajas conmutable permite eliminar ruidos de baja frecuencia o ruido de pisadas, o reducir el efecto de proximidad.
El RNR1 viene de serie con un soporte anti vibratorio que lo sujetará de forma segura a cualquier soporte de micrófono y una caja de presentación y almacenaje de madera, todo ello empaquetado dentro de una robusta caja metálica.
RN17
Diseñado conjuntamente con el Sr. Rupert Neve, el RN17 es el primer micrófono de tipo lápiz con un transformador de salida de gran rendimiento del mundo, bobinado manualmente y de ultra alto rendimiento. Este transformador personalizado fue desarrollado por Rupert Neve Designs para crear un micrófono de cápsula pequeña con una calidez y un rendimiento de baja frecuencia excepcionales. La electrónica clase A, también diseñada con Rupert Neve, proporciona amplificación de audio y bajo nivel de ruido excepcionales, y el diafragma de 15 mm pulverizado en oro en su cápsula (17 mm) proporciona una excelente respuesta transitoria y una respuesta al sonido muy "inmediata".
El RN17 viene de serie con un soporte antichoque que lo sujetará de forma segura a cualquier soporte de micrófono y una caja de presentación de madera, todo empaquetado dentro de una robusta caja de metal.
El RN17 también está disponible como par estéreo emparejado de fábrica, con transformadores y cápsulas cardioides emparejadas de fábrica para una tolerancia perfecta, garantizando la mejor
imagen estéreo posible. Esta configuración también incluye una barra de montaje estéreo de precisión, dos soportes de montajes anti vibración, una caja de presentación de madera y una segura caja de metal.
RNT
El RNT es el tercer micrófono creado en esta colaboración entre sE Electronics y Rupert Neve Designs, fundada por el legendario diseñador de audio Sr. Rupert Neve.
Al igual que el RNR1 Active Ribbon y el RN17 Small-Diaphragm Condenser, el RNT es algo realmente especial, desarrollado durante varios años de cuidadosa escucha y medición por el Sr. Rupert Neve, el Sr. Siwei Zou y los equipos de ingeniería de Rupert Neve Designs y sE Electronics. Con todo, el RNT nos trae los sonidos más grandes de los micrófonos de válbula clásicos a la era moderna con mayor profundidad y claridad que nunca.
El RNT utiliza electrónica completamente discreta de clase A en sus dos etapas activas. La primera etapa está basada en una válbula de vacío, con un tubo 12AU7 de bajo ruido seleccionado a mano colocado dentro del chasis del micrófono e implementando un transformador de salida Rupert Neve Designs personalizado. La segunda etapa se encuentra dentro de la caja de suelo que a su vez también controla el patrón polar, el filtro y la conmutación de ganancia, y está construida alrededor de los mismos amplificadores operacionales personalizados utilizados en la consola de grabación insignia 5088 de Rupert Neve Designs, conocida mundialmente por su incomparable transparencia y espacio para la cabeza. Esta segunda etapa también se combina con un segundo transformador de salida Rupert Neve Designs creado a medida para el micro.
La cápsula de condensador de diafragma grande hecha a mano es la mejor cápsula de sE, nacida tras años de rigurosas pruebas y escuchas, y desarrollada y construida a mano en la propia fábrica de sE. La electrónica de clase A y la ganancia conmutable nos aseguran un masivo rango dinámico, con capacidad de manejo de un alto nivel de presión sonora (SPL) y componentes de ruido extremadamente bajo, y los filtros conmutables de corte bajo eliminan los ruidos sordo o las pisadas, y también pueden compensar un exceso de frecuencias graves causadas por el efecto de proximidad. Esto permite que el RNT hacer tomas microfónicas muy de cerda, incluidos potentes recintos de altavoces de guitarra eléctrica, instrumentos de metal y tambores.
Por último, el interruptor de patrón polar de 9 posiciones permite patrones de captación omnidirecciones, cardioides y de figura ocho, y varias posiciones entre cada uno, para un ajuste y adaptación precisa del equilibrio entre el sonido directo y ambiental al grabar con el RNT.
El robusto diseño totalmente metálico, la construcción robusta y los estándares de fabricación de alta calidad garantizan un funcionamiento totalmente fiable. También se incluye una caja de metal de alta calidad.
Contenido
Su embalaje debe contener los siguientes artículos. Si falta algo, comuníquese con su distribuidor de electrónica sE y avíseles.
| RNR1 | RN17 | RNT |
| Micrófono RNR1 | Micrófono RN17* | Micrófono RNT |
| Soporte shock-mountcustomizado | Soporte shock-mountcustomizado* | Soporte shock-mount customizado |
| Caja de madera | Caja de madera | RNT Floor Box (Fuente de alimentación) |
| Caja metálica | Caja metálica | Cable de 8-pines (para conectar micrófono a Floor Box) |
| Adaptador de rosca | Barra Stereo ** | Caja de madera |
| Manual de usuario | Adaptador de rosca* | Caja metálica |
| Manual de usuario | Cable de corriente IEC | |
| Adaptador de rosca | ||
| Manual de usuario |
*dos incluidos con el par estéreo combinado RN17 **incluido solo con par estéreo emparejado
Controles (RNT)
El RNT Floor Box incorpora un conmutador para atenuación (pads), un conmutador para filtros Low-cut y un conmutador para la selección de patrón polar.
Interruptor de ganancia
El interruptor de ganancia se encuentra en el centro del panel frontal de la caja de suelo. Cuando se activa, la señal entrante se aumenta (posición superior) o se atenúa (posición inferior) en 12 dB, utilizando amplificadores operacionales personalizados de Rupert Neve Designs para compensar las fuentes de sonido muy altas o muy bajas. El uso de este interruptor también ayuda a evitar la sobrecarga o saturación de las etapas de entrada de las interfaces de grabación, mesas de mezclas y preamplificadores de micrófono.
Commutador HF FREQ
El interruptor HPF FREQ se encuentra en el lado izquierdo del panel frontal de la caja de suelo e inserta un filtro de corte bajo a 80Hz (posición superior) o 40Hz (posición inferior). La posición central del interruptor elimina el filtro para obtener una respuesta de frecuencia plana. El ruido de viento, las explosiones, el ruido de pisadas o el ruido pueden afectar la señal grabada, por lo que habilitar los filtros de corte bajo reduce el ruido no deseado y evita la distorsión. Además, los filtros de corte bajo también minimizan el efecto de proximidad al grabar fuentes de sonido a una distancia muy corta.
Interruptor de patrón polar
El interruptor selector de patrón de 9 posiciones se encuentra en el lado derecho del panel frontal de la caja de suelo y permite cambiar el patrón polar del RNT de omnidireccional a cardioide a figura ocho, con tres pasos adicionales entre cada configuración mencionada. Esto permite un gran control sobre el equilibrio entre el sonido directo y el ambiente.
El RNR1 dispone de un filtro de corte bajo conmutable, que permite eliminar los ruidos de baja frecuencia difíciles de percibir en según que monitores o el ruido de pisadas, o también reducir el efecto de proximidad.
Alimentación (RNT)
La caja de suelo incluida contiene la fuente de alimentación externa para el RNT. No se requiere alimentación fantasma desde una interfaz de audio o de un preamplificador de micrófono. Antes de encender, conecte todos los cables necesarios (cable IEC a la alimentación, XLR al preamplificador o interfaz, y cable de 8 pines de la caja del piso al micrófono). Luego, encienda la alimentación a través del interruptor en la parte posterior de la caja de suelo del RNT. Para obtener el mejor rendimiento, recomendamos dejar aproximadamente 15 minutos de tiempo de "calentamiento" antes de grabar. Esto permite que la válvula dentro del RNT se caliente y se estabilice, y reduce el riesgo de ruido no deseado o distorsión en sus grabaciones.
Riesgo de daños
No conecte el micrófono a ninguna fuente de alimentación que no sea la fuente de alimentación RNT incluida. No aplique voltaje de alimentación fantasma (+ 48VDC) desde una interfaz externa o preamplificador. Esta es la única forma de garantizar un funcionamiento seguro y fiable.
Alimentación (RNR1, RN17)
Para garantizar un funcionamiento correcto, el micrófono requiere una fuente de alimentación fantasma que proporcione 48 voltios de acuerdo con la norma IEC 61938.
No conecte el micrófono a ninguna fuente de alimentación que no sea una fuente de alimentación fantasma (entrada con alimentación fantasma o fuente de alimentación fantasma estándar IEC externa) con un conector flotante, utilizando un cable balanceado con conectores de calidad de estudio solo para IEC 268-12. Esta es la única forma de
garantizar un funcionamiento seguro y fiable.
Riesgo de daños
Asegúrese de que el equipo al que se conectará su micrófono y la fuente de alimentación cumpla con las normas de seguridad vigentes en su país y esté equipado con un cable de conexión a tierra.
Limpiar el micrófono
Después de cada uso, limpie el micrófono con un paño suave y seco y guárdelo en una caja sólida o en una bolsa con cremallera.
Especificaciones ténicas (RNT)
| Cápsula | Diafragma de condensador de 1" montado a mano |
| Patrones polares | 9 patrones, conmutable entre Cardioide, Omni y Figura 8 |
| Válvula complementária | 1x 12AU7 (ECC82) |
| Rango de frecuencias | 20 – 20,000 Hz |
| Sensibilidad | 16 mV/Pa (-36 dBV) |
| Ganancia | -12 / 0 / +12 dB, conmutable |
| SPL máximo (0.5% THD) | 151 dB SPL |
| Nivel de ruido equivalente | 18 dB(A) |
| Rango dinámico | 133 dB |
| Relación señal ruido | 76 dB |
| Filtro pasa najos | 40 / 80 Hz, 12 dB/Oct, conmutable |
| Impedancia electrica (salida de la caja de suelo) | 30 Ohms |
| Impedancia de carga recomendada | >2k Ohms |
| Conectividad | Conector de 3-pin XLR macho |
| Fuente de alimentación requerida | Caja de suelo / Fuente de alimentación (incluida) |
| Dimensiones | MicrófonoDiámetro 62 mm (2.44 in.) Length 240 mm (9.45 in.)Floor Box / PSU356 x 135 x 100 mm (14.02 x 5.31 x 3.94 in.) |
| Peso | Micrófono989 gCaja de suelo / PSU3905 g |

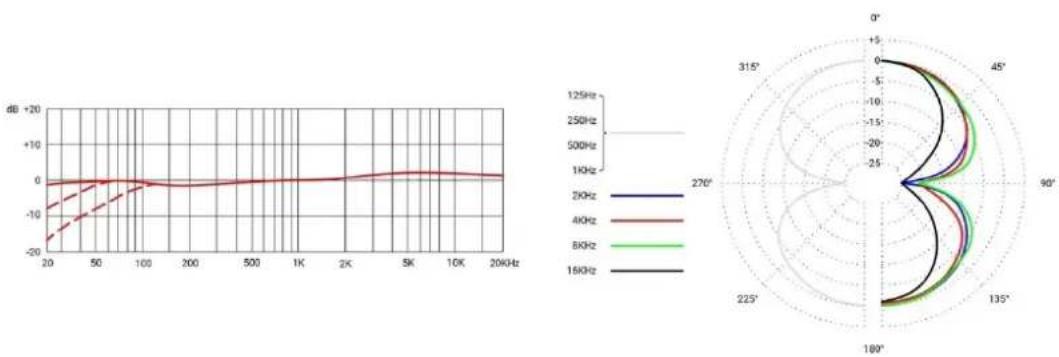

Omni
line

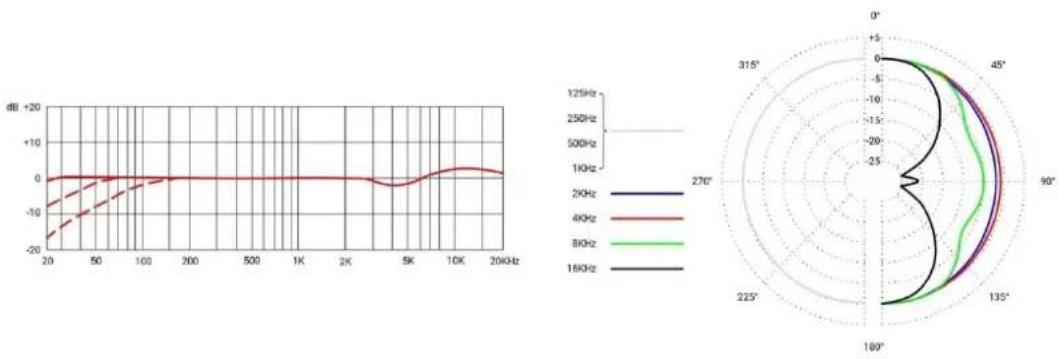

| Frequency | Angle (°) | | --------- | --------- | | 20 | 0 | | 40 | 90 | | 80 | 135 | | 125 | 270 | | 200 | 315 |Cardioide Wide
line

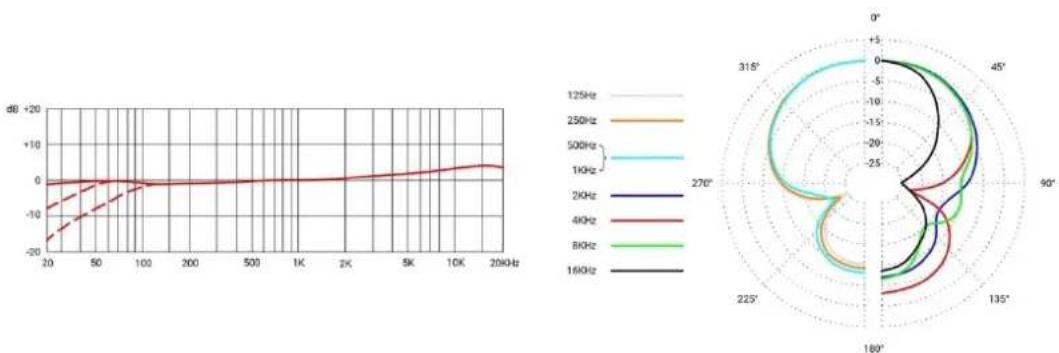

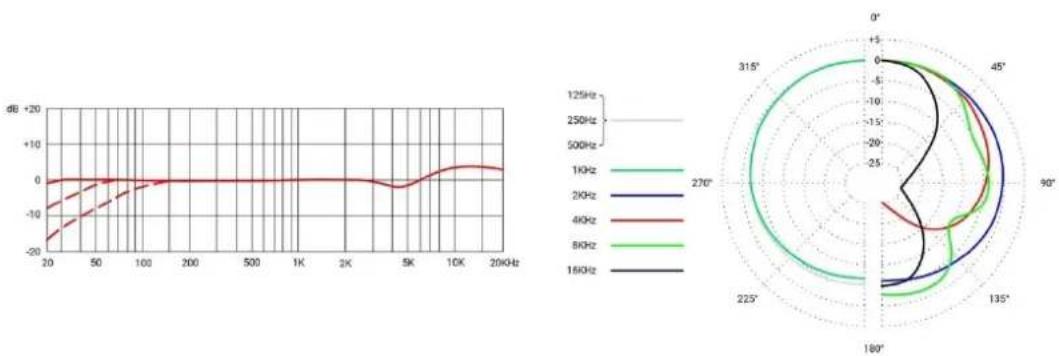

| Frequency | Angle (°) | | --------- | --------- | | 1KHz | 0° | | 2KHz | 90° | | 4KHz | 180° | | 8KHz | 270° | | 16KHz | 315° |Cardioide
line
| Frequency | Angle (°) | | --------- | --------- | | 125Hz | 0° | | 250Hz | 315° | | 500Hz | 45° | | 1KHz | 90° | | 2KHz | 135° | | 4KHz | 180° | | 8KHz | 225° | | 16KHz | 270° |Super Cardioide
line
| Frequency | Angle (°) | | --------- | --------- | | 125Hz | 0 | | 250Hz | 0 | | 500Hz | 0 | | 1KHz | 0 | | 2KHz | 0 | | 4KHz | 0 | | 8KHz | 0 | | 16KHz | 0 |Figura 8
line

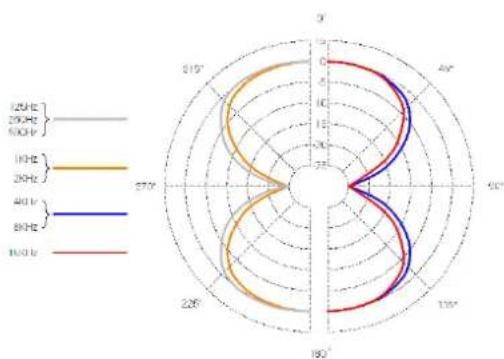

| Frequency | Angle (°) | | --------- | --------- | | 2KHz | 0 | | 4KHz | 90 | | 8KHz | 135 | | 16KHz | 270 || Principio acústico de funcionamiento | Gradiente de presión electródinámico con electronica activa |
| Transductor | Hand-tensioned 2.5μm aluminum ribbon |
| Patrón polar | Figure-8 |
| Repuesta en frecuencia | 20 Hz – 20 kHz |
| Sensibilidad | 25 mV/Pa (-32 dB) |
| SPL Máximo (0.5% THD @1kHz) | 137 dB_SPL |
| Relación señan ruido | 77 dB |
| Ruido propio | 17 dB(A) |
| Interruptor de filtro paso bajo | 100 Hz |
| Fuente de alimentación requerida | Alimentación fantasma de +48V |
| Impedancia eléctrica | 200 Ohmios |
| Conectores | XLR 3 pins hembra |
| Dimensiones | 47mm (diameter) x 268mm (height) |
| Peso | 860g |

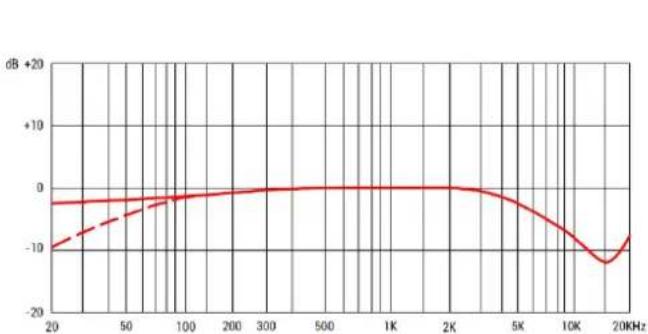

Repuesta en frecuencia
line
| Frequency | Value (dB) | | --------- | ---------- | | 20 | -10 | | 50 | -5 | | 100 | 0 | | 200 | 0 | | 300 | 0 | | 500 | 0 | | 1K | 0 | | 2K | 0 | | 5K | -5 | | 10K | -15 | | 20K | -10 |Patrón Polar
| Tlpo de cápsula | Cápsula de condensador montada a mano |
| Diafragma | 17.2mm Gold/Mylar |
| Patrón Polar | Cardioide (cápsula omnidirectional disponible separadamente) |
| Respuesta en frecuencia | 20 Hz – 20 kHz |
| Sensibilidad | 5.96 mV/Pa (-44.5dB) |
| SPL máximo (0.5% THD @1kHz) | 131 dB |
| Relación señal ruido | 76 dB |
| Ruido propio | 18 dB(A) cardioide, 15 dB(A) omni |
| Requisitos de alimentación | +48V Alimentación fantasma |
| Impedancia eléctrica | 200 Ohmios |
| Conectores | XLR3F |
| Diámetro | 44 mm (transformador), 17 mm (cápsula) |
| Longitud | 200 mm |
| Peso | 320 g |
| Soporte estéreo (Matched Stereo Pair Only) | |
| Peso | 245 g |
| Dimensiones | 300 x 25 mm |
| Ancho máximo entre micros montados | 276 mm |
| Ancho mínimo entre | 58 mm |

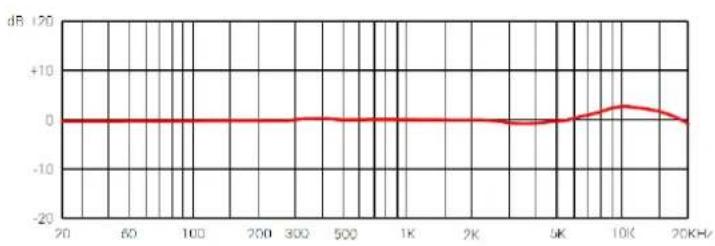

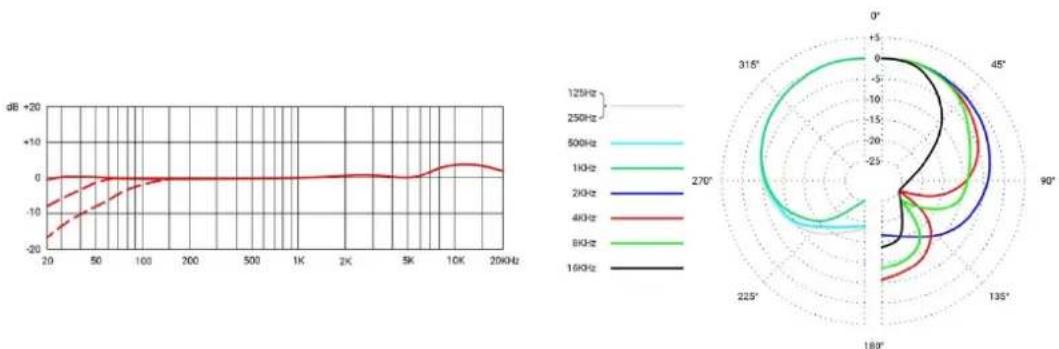

Respuesta en frecuencia
line
| Frequency (kHz) | Value (dB) | | --------------- | ---------- | | 20 | 0 | | 60 | 0 | | 100 | 0 | | 200 | 0 | | 300 | 0 | | 500 | 0 | | 1K | 0 | | 2K | -1 | | 5K | -1 | | 10K | 2 | | 20K | -1 |Patrón polar

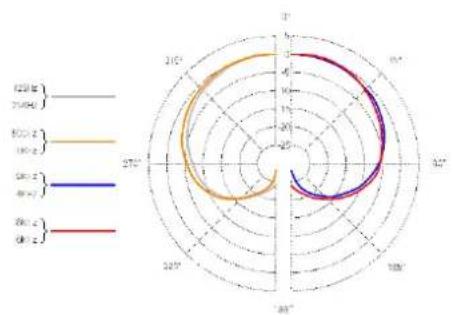

radar
| Angle (°) | Value | |---|---| | 0 | 120 | | 30 | 75 | | 60 | 50 | | 90 | 35 | | 120 | 20 |Soporte
En caso de que tenga algún problema o tenga alguna pregunta sobre su producto sE, comuníquese primero con su distribuidor para obtener el servicio más rápido y directo. Si se requiere un servicio autorizado, ese distribuidor lo organizará:
http://www.seelectronics.com/dealers
Si aún tiene dificultades con el soporte o la asistencia, no dude en contactarnos directamente: http://www.seelectronics.com/contact-us
Por último, recuerde registrar su nuevo equipo para extender su garantía a cinco años completos:
Contacte con nosotros:
sE Electronics International, Inc. www.seelectronics.com
448 Ignacio Blvd, STE 411
Novato, CA 94949
USA
contact@seelectronics.com
Nuestros distribuidores internacionales y representantes de ventas:
http://www.seelectronics.com/contact-us
Este producto cumple con los estándares establecidos en la Declaración de conformidad. Póngase en contacto con nosotros si desea solicitar una copia gratuita de la Declaración de conformidad. Datos técnicos sujetos a cambio sin previo aviso.
