MANUALE UTENTE RNT SE Electronics
Vorremmo ringraziarti per aver scelto un microfono sE / Rupert Neve! Questo manuale contiene alcune importanti istruzioni per il corretto funzionamento della tua nuova attrezzatura. Ti preghiamo di dedicare qualche minuto a leggere attentamente le istruzioni di seguito. Speriamo che ti piacerà lavorare con esso tanto quanto è piaciuto a noi progettarlo e costruirlo per te!
Cordialli saluti,
II Team sE.
Breve descrizione
RNR1
RNR1 è un microfono a nastro attivo co-progettato da sE Electronics e Rupert Neve Designs, ed è il primo microfono a nastro al mondo con una risposta in frequenza che si estende fino a 25 kHz. Al trasduttore a nastro in alluminio da 2,5 µm si aggiunge una circuiteria in classe A a componenti discreti e dei trasformatori custom Rupert Neve (anche in uscita). Il nastro, i trasformatori e l'elettronica in classe A consentono ad RNR1 di captare il suono in modo estremamente naturale, senza i limiti di risposta in frequenza dei tradizionali microfoni ribbon. La forma distintiva dell'RNR1 non è solo accattivante, ma è studiata per fornire un ambiente acustico ideale per il trasduttore a nastro (tale nastro è realizzato ed accordato a mano ed è circondato da magneti al neodimio di alta qualità). Il filtro passa alto attivabile consente la rimozione dei disturbi indesiderati alle basse frequenze come rumble o rumori da calpestio, oppure è utile per attenuare l'effetto prossimità.
RNR1 viene fornito di serie con un robusto supporto anti vibrazioni, per fissarlo in modo sicuro a qualsiasi asta microfonica ed una lussuosa custodia in legno, il tutto confezionato all'interno di una robusta valigia in metallo.
RN17
Progettato in collaborazione con Mr. Rupert Neve, RN17 è il primo microfono pencil (ovvero a diaframma molto piccolo) al mondo dotato di trasformatore in uscita di grandi dimensioni. Tale trasformatore (avvolto a mano e dalle incredibili prestazioni) è stato sviluppato da Rupert Neve Designs per poter dare calore e prestazioni eccezionali alle basse frequenze, anche in un microfono con capsula così piccola. L'elettronica in classe A, anche questa progettata insieme a Rupert Neve, fornisce un'amplificazione eccezionalmente clean, insieme ad un basso rumore di fondo. Il diaframma (da 15mm placcato in oro, contenuto in una capsula da 17mm in totale) ha un'eccellente risposta ai transienti e di conseguenza un suono molto "naturale".
RN17 viene fornito di serie con un robusto supporto anti vibrazioni, per fissarlo in modo sicuro a qualsiasi asta microfonica ed una lussuosa custodia in legno, il tutto confezionato all'interno di una robusta valigia in metallo.
L'RN17 è disponibile anche come coppia stereo selezionata (matched pair), con trasformatori e capsule cardioidi abbinati in fabbrica per una perfetta tolleranza, garantendo la migliore immagine stereo possibile. Questa configurazione comprende anche una barra per il montaggio stereo di precisione. Il kit stereo è alloggiato una lussuosa custodia in legno, all'interno di una robusta valigia in metallo.
RNT
RNT è il terzo microfono frutto della collaborazione tra la sE Electronics e la Rupert Neve Designs, fondata dal leggendario audio designer, Mr. Rupert Neve. Proprio come RNR1 Active Ribbon ed RN17 Small-Diaphragm Condenser, RNT è microfonno veramente speciale, sviluppato nel corso di diversi anni di attenti ascolti e meticolose misurazioni da Mr. Rupert Neve, Mr. Siwei Zou e dal team congiunto di ingegneri di Rupert Neve Designs ed sE Electronics. In definitiva RNT porta in sé l'eredità dei microfoni a valvole che hanno fatto la storia negli anni d'oro della registrazione sonora, tragheftandola nei giorni nostri con sonorità dotate di profondità e chiarezza mai ascoltate prima.
RNT utilizza componenti elettronici discreti in pura classe A in entrambi gli stadi di amplificazione. Il primo stadio utilizza una valvola 12AU7 a basso rumore (selezionata a mano), alloggiata nel corpo del microfono, insieme ad un trasformatore in uscita custom Rupert Neve Designs. Il secondo stadio si trova nel box di alimentazione esterno – sul quale troviamo anche i controlli dei diagrammi polari, dei filtri e dell'attenuazione – ed è costruito sulla base degli stessi op-amps custom utilizzati nella console Rupert Neve Designs 5088, rinomata in tutto il mondo per la sua trasparenza ed headroom senza rivali. Questo secondo stadio è anche abbinato a un secondo trasformatore di uscita Rupert Neve Designs custom.
La capsula (true condenser) a diaframma largo è la capsula sE Electronics più pregiata di sempre, nata da anni di rigorosi test ed ascolti, essa è stata sviluppata e costruita a mano nella propria fabbrica. L'elettronica in Classe A ed il guadagno commutabile su 3 valori diversi assicurano una gamma dinamica enorme, con capacità di gestire livelli di pressione sonora (SPL) molto elevati. I componenti utilizzati sono stati scrupolosamente selezionati per contenere al minimo il rumore di fondo; i filtri low-cut commutabili eliminano rumble e rumore da calpestio e possono anche compensare un eccesso di basse frequenze causate dall'effetto di prossimità. Ciò consente l'utilizzo di RNT anche ad una distanza molto ravvicinata dalla sorgente sonora, utile quando si riprendono cabinet per chitarra elettrica, strumenti in ottone e batterie. Infine, l'interruttore del diagramma polare a 9 posizioni consente riprese omnidirezionali, cardioidi e figura-otto - e diverse posizioni tra di essi - per trovare facilmente l'equilibrio tra suono diretto e ambiente.
L'affidabilità è garantita dal robusto design interamente in metallo, dalla struttura robusta e da standard di produzione tra i più elevati al mondo. Il microfono è racchiuso in una raffinata e robusta valigia in metallo.
Contenuto della confezione
La confezione deve contenere i seguenti articoli. Se manca qualcosa, si prega di contattare immediatamente il proprio rivenditore sE Electronics.
| RNR1 | RN17 | RNT |
| Microfono RNR1 | Microfono RN17 * | Microfono RNT |
| Supporto anti vibrazioni | Supporto anti vibrazioni * | Supporto anti vibrazioni |
| Scatola in legno | Scatola in legno | Alimentatore esterno RNT |
| Valigetta in metallo | Valigetta in metallo | Cavo 8-pin (collegamento microfono/alimentatore) |
| Adattatore filettato | Barra di montaggio stereo ** | Cavo di corrente IEC |
| Manuale utente | Adattatore filettato * | Adattatore filettato |
| Manuale utente | Scatola in legno | |
| Valigetta in metallo | ||
| Manuale utente |
* RN17 Matched Stereo Pair ne include due ** solo per Matched Stereo Pair
Controlli (RNT)
L'alimentatore esterno di RNT è dotato di uno switch di attenuazione, uno per i filtri low-cut ed uno per la selezione del diagramma polare.
Gain Switch
Il Gain Switch è posizionato al centro del pannello frontale dell'alimentatore. Quando attivato, il segnale in ingresso viene aumentato (posizione superiore) o attenuato (posizione inferiore) di 12dB, per mezzo degli op-amp custom Rupert Neve Designs, in modo da compensare sorgenti sonore molto forti o molto deboli. L'utilizzo dello switch inoltre aiuta a non sovraccaricare lo stadio di ingresso di interfacce audio, mixer o preamplificatori microfonici.
HPF FREQ Switch
Lo switch HPF FREQ si trova sul lato sinistro del pannello frontale dell'alimentatore e inserisce un filtro passa alto a 80Hz (posizione superiore) o 40Hz (posizione inferiore). Nella posizione centrale nessun filtro viene applicato e la risposta in frequenza è flat. L'utilizzo dei filtri passa alto permette di attenuare o eliminare i disturbi non voluti, come il fruscio del vento, le consonanti plosive o il rumore dei passi. Inoltre, i filtri passa alto possono minimizzare l'effetto prossimità che si ottiene avvicinando molto il microfono alla sorgente.
Pattern Switch
Il Pattern Switch a 9 posizioni si trova sul lato destro del pannello frontale dell'alimentatore e permette di variare il diagramma polare di RNT da omnidirezionale a cardioide a figura a 8, con 3 step addizionali intermedi. Ciò consente un ottimo controllo sul bilanciamento tra suono diretto e ambientale.
RNR1 è dotato di un filtro passa alto escludibile che consente di rimuovere rumori a bassa frequenza come il calpestio o di ridurre l'effetto di prossimità.
Accensione (RNT)
Il box da pavimento incluso contiene l'alimentazione esterno per l'RNT. Non è richiesta alcuna alimentazione phantom da interfacce audio o da preamplificatori microfonici.
Prima di accendere, collegare tutti i cavi necessari (cavo di corrente IEC all'alimentazione, XLR al preamplificatore o all'interfaccia audio e cavo a 8 pin dall'alimentatore a pavimento al microfono). Quindi accendere l'unità tramite l'interruttore sul pannello retrostante.
Per prestazioni ottimali si consiglia di attendere circa 15 minuti per il "riscaldamento" prima di utilizzare il microfono. Ciò consente alla valvola all'interno di RNT di riscaldarsi e stabilizzarsi e riduce il rischio di rumori indesiderati o distorsioni nelle registrazioni.
Rischio di danneggiamento
Non collegare il microfono a nessun alimentatore diverso da quello incluso nella confezione. Non applicare tensione phantom (+48VDC) da un'interfaccia esterna o da un preamplificatore. Questo è l'unico modo per garantire un funzionamento sicuro ed affidabile nel tempo.
Accensione (RNR1, RN17)
Per garantire il corretto funzionamento, il microfono richiede una fonte di alimentazione phantom che fornisca 48 Volt secondo normativa IEC 61938.
Rischio di danneggiamento
Alimentare il microfono solo con alimentazione phantom, fornita con il segnale in ingresso da un preamplificatore adeguato o per mezzo di un alimentatore esterno apposito, con messa a terra, utilizzando un cavo bilanciato e connettori XLR di qualità (IEC 268-12). Questo è l'unico modo per garantire un funzionamento sicuro ed affidabile nel tempo.
Sicurezza e manutenzione
Rischi di danno
Assicurarsi che l'apparecchiatura a cui saranno collegati il microfono e l'alimentatore soddisfi le norme di sicurezza applicate nel proprio paese e sia dotata di un circuito di messa a terra.
Pulizia del microfono
Dopo ogni utilizzo, pulire il microfono con un panno asciutto e morbido e riporlo in una custodia solida o in una custodia chiusa con cerniera.
Specifiche tecniche (RNT)
| Capsula | Capsula a condensatore da 1" con diaframma realizzato a mano |
| Diagrammi polari | 9 (omni, cardioide, figura-8 con tre step addizionali tra questi) |
| Valvola | 1x 12AU7 (ECC82) |
| Risposta in frequenza | 20 – 20,000 Hz |
| Sensibilità | 16 mV/Pa (-36 dBV) |
| Livello di guadagno | -12 / 0 / +12 dB, commutabile |
| Max. SPL (0.5% THD) | 151 dB_SPL |
| Livello di rumore equivalente | 18 dB(A) |
| Gamma dinamica | 133 dB |
| Rapporto segnale / rumore | 76 dB |
| Filtro passa alto | 40 / 80 Hz, 12 dB/Oct, switchable |
| Impedenza elettrica (uscita dell'alimentatore esterno) | 30 Ohms |
| Carico di impedenza raccomandato | >2k Ohms |
| Connessioni | Connettore XLR maschio 3-pin |
| Requisiti di alimentazione | Alimentatore esterno da pavimento (incluso) |
| Dimensioni | MicrofonoDiametro 62 mm (2.44 in.) Lunghezza 240 mm (9.45 in.)Alimentatore esterno356 x 135 x 100 mm (14.02 x 5.31 x 3.94 in.) |
| Peso | Microfono989 g (34.90 oz.)Alimentatore esterno3905 g (137.79 oz.) |

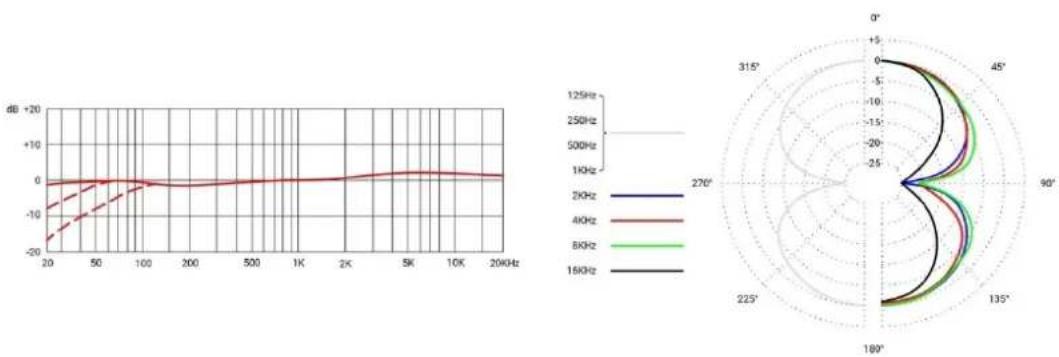

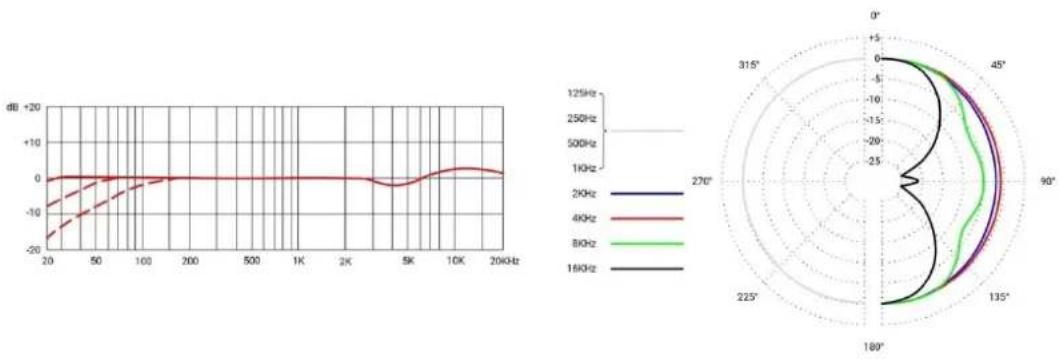

Omni
line

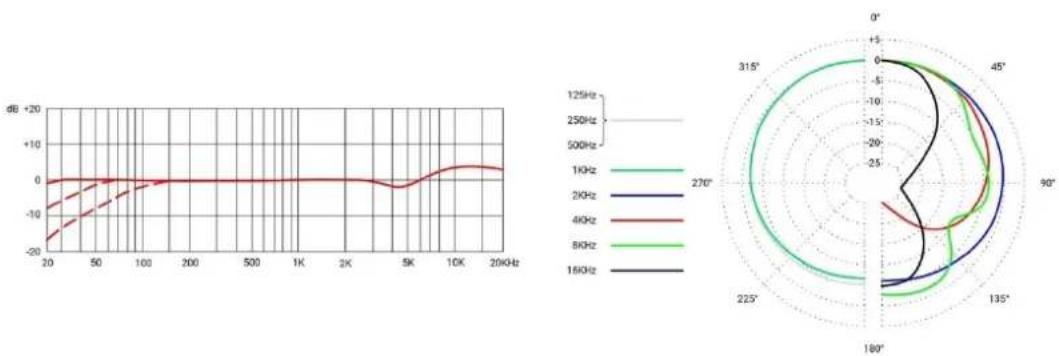

| Frequency | Angle (°) | | --------- | --------- | | 20 | 0 | | 40 | 90 | | 80 | 135 | | 125 | 270 | | 200 | 315 |Wide Cardioid
line

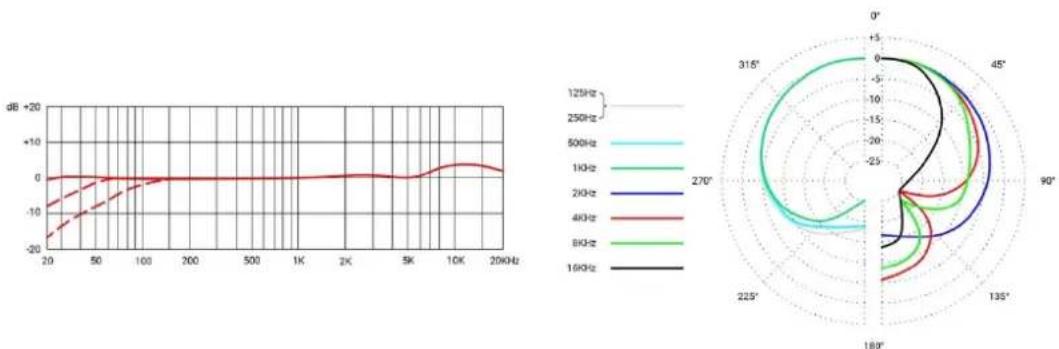

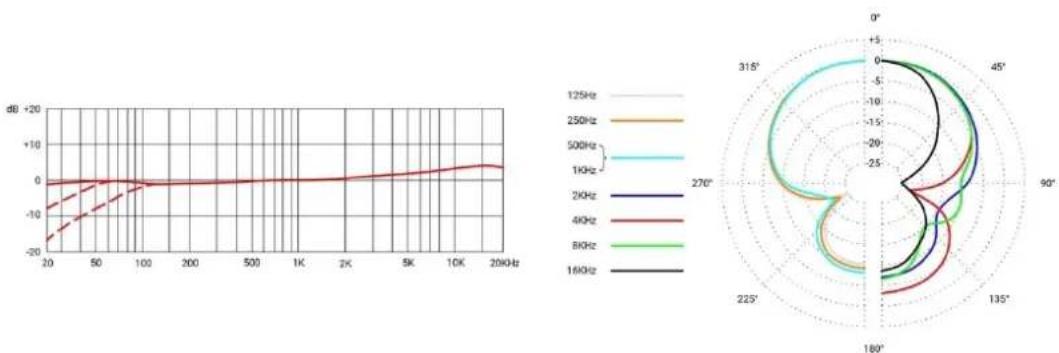

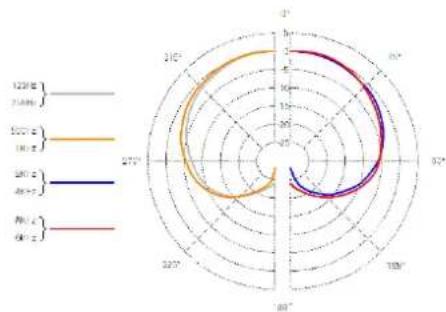

| Frequency | Angle (°) | | --------- | --------- | | 1KHz | 0° | | 2KHz | 90° | | 4KHz | 180° | | 8KHz | 270° | | 16KHz | 315° |Cardioid
line
| Frequency | Angle (°) | | --------- | --------- | | 125Hz | 0° | | 250Hz | 315° | | 500Hz | 45° | | 1KHz | 90° | | 2KHz | 135° | | 4KHz | 180° | | 8KHz | 225° | | 16KHz | 270° |Super Cardioid
line
| Frequency | Value | | --------- | ----- | | 125Hz | 0 | | 250Hz | 0 | | 500Hz | 0 | | 1KHz | 0 | | 2KHz | 0 | | 4KHz | 0 | | 8KHz | 0 | | 16KHz | 0 |Figure-8
line
| Frequency | Angle (°) | | --------- | --------- | | 2KHz | 0 | | 4KHz | 90 | | 8KHz | 135 | | 16KHz | 180 |Specifiche Tecniche (RNR1)
| Principio acustico di funzionamento | Elettrodinamico a gradiente di pressione con elettronica attiva |
| Elemento trasduttore | Nastro in alluminio teso a mano da 2.5μm di spessore |
| Diagramma polare | Figura-8 |
| Risposta in frequenza | 20 Hz – 20 kHz |
| Sensibilità | 25 mV/Pa (-32 dB) |
| Max. SPL (0.5% THD @1kHz) | 137 dB_SPL |
| Rapporto segnale rumore | 77 dB |
| Self noise | 17 dB(A) |
| Filtro passa alto | 100 Hz |
| Requisiti di alimentazione | alimentazione phantom +48V |
| Impedenza elettrica | 200 Ohms |
| Connessioni | XLR3F |
| Dimensioni | 47mm (diameter) x 268mm (height) |
| Weight | 860g / 30.34oz |

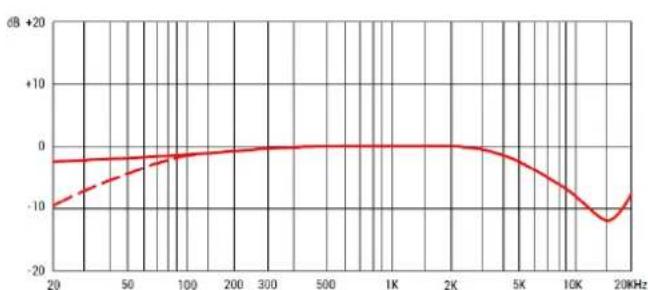

Risposta in frequenza
line
| Frequency | Value (dB) | | --------- | ---------- | | 20 | -10 | | 50 | -5 | | 100 | 0 | | 200 | 0 | | 300 | 0 | | 500 | 0 | | 1K | 0 | | 2K | 0 | | 5K | -5 | | 10K | -10 | | 20K | -15 |Diagramma polare

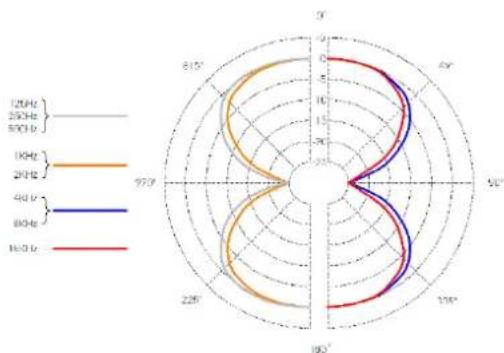

radar
| Frequency | Angle (°) | Value | |---|---|---| | 120Hz | 0 | 0 | | 250Hz | 30° | 0 | | 1KHz | 60° | 0 | | 40Hz | 90° | 0 | | 80Hz | 120° | 0 | | 160Hz | 150° | 0 |Specifiche tecniche (RN17)
| Tipologia di capsula | True Condenser realizzato a mano |
| Diaframma | 17.2mm Gold/Mylar |
| Diagramma polare | Cardioide (capsula omnidirezionale disponibile separatamente) |
| Risposta in frequenza | 20 Hz – 20 kHz |
| Sensibilità | 5.96 mV/Pa (-44.5dB) |
| Max. SPL (0.5% THD @1kHz) | 131 dB |
| Rapporto segnale / rumore | 76 dB |
| Self noise | 18 dB(A) cardioide, 15 dB(A) omni |
| Requisiti di alimentazione | Alimentazione phantom +48V |
| Impedenza elettrica | 200 Ohms |
| Tipo di connettore | XLR3F |
| Diametro | 44 mm (trasformatore), 17 mm (capsula) |
| Lunghezza | 200 mm |
| Peso | 320 g / 11.32 oz |
| Barra per riprese stereo (disponibile solo per la coppia selezionata) | |
| Peso | 245 g / 8.64 oz |
| Dimensioni | 300 x 25 mm |
| Larghezza massima tra i microfoni | 276 mm |
| Larghezza minima tra i microfoni | 58 mm |

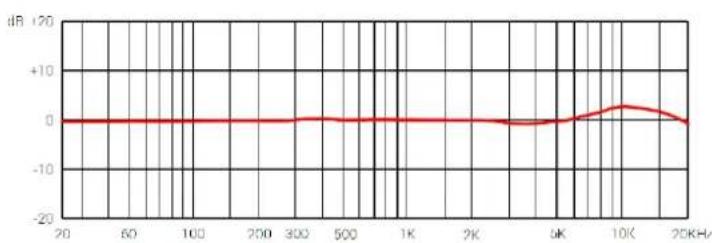

Risposta in frequenza
line
| Frequency | Value (dB) | | --------- | ---------- | | 20 | 0 | | 60 | 0 | | 100 | 0 | | 200 | 0 | | 300 | 0 | | 500 | 0 | | 1K | 0 | | 2K | 0 | | 5K | -5 | | 10K | 5 | | 20K | -5 |Diagramma polare
In caso di problemi o dubbi sull'utilizzo del prodotto, contattare prima il rivenditore per un servizio più rapido e diretto. Se è richiesto un servizio autorizzato, verrà organizzato dal rivenditore: http://www.seelectronics.com/dealers
Se hai ancora problemi con il supporto o l'assistenza, non esitare a contattarci direttamente: http://www.seelectronics.com/contact-us
Infine, ricordati di registrare il prodotto per estendere la tua garanzia a ben cinque anni: http://www.seelectronics.com/registration
Contatti
Non esitare a contattarci:
sE Electronics International, Inc. www.seelectronics.com
448 Ignacio Blvd, STE 411 contact@seelectronics.com
Novato, CA 94949
USA
I nostri distributori e la nostra rete di vendita internazionale:
http://www.seelectronics.com/contact-us
Questo prodotto è conforme alle norme elencate nella Dichiarazione di conformità. Ti preghiamo di contattarci se desideri ricevere una copia gratuita di tale Dichiarazione. I dati tecnici sono soggetti a modifiche senza preavviso.
