| Тип продукта | Ламповый конденсаторный микрофон с большой диафрагмой |
| Бренд | SE Electronics |
| Модель | RNT |
| Капсюль | Настоящий конденсатор 1 дюйм, ручной работы |
| Диаграммы направленности | 9 положений: всенаправленная, кардиоида, восьмёрка, с 3 промежуточными положениями |
| Лампа | 1 x 12AU7 (ECC82) ручного отбора |
| Частотная характеристика | 20 Hz – 20 kHz |
| Чувствительность | 16 mV/Pa (-36 dBV) |
| Переключаемое усиление | -12 / 0 / +12 dB |
| Максимальный SPL | 151 dB SPL (0,5 % THD) |
| Эквивалентный шум | 18 dB(A) |
| Динамический диапазон | 133 dB |
| Отношение сигнал/шум | 76 dB |
| Фильтр нижних частот | 40 Гц / 80 Гц, 12 дБ/октава, переключаемый |
| Выходное сопротивление | 30 Ом |
| Рекомендуемое сопротивление нагрузки | > 2 кОм |
| Разъём | XLR 3-контактный (выход напольного блока) |
| Питание | Напольный блок / внешний блок питания в комплекте (не phantom) |
| Размеры (микрофон) | Диаметр 62 мм, длина 240 мм |
| Размеры (напольный блок) | 356 x 135 x 100 мм |
| Вес (микрофон) | 989 г |
| Вес (напольный блок) | 3905 г |
| В комплекте | Антивибрационное крепление, 8-контактный кабель, кабель IEC, деревянный кейс, металлический кейс, резьбовой переходник, руководство |
| Обслуживание | Протирать сухой тканью после использования, хранить в чехле |
| Безопасность | Не используйте блок питания, отличный от прилагаемого. Не подавайте фантомное питание +48 В. |
| Гарантия | 5 лет после онлайн-регистрации |
| Сервис и ремонт | Свяжитесь с продавцом или службой поддержки sE Electronics |
Часто задаваемые вопросы - RNT SE Electronics
Вопросы пользователей о RNT SE Electronics
0 вопрос об этом устройстве. Ответьте на те, что знаете, или задайте свой.
Задать новый вопрос об этом устройстве
Скачайте инструкцию для вашего Микрофон в формате PDF бесплатно! Найдите своё руководство RNT - SE Electronics и возьмите своё электронное устройство обратно в руки. На этой странице опубликованы все документы, необходимые для использования вашего устройства. RNT бренда SE Electronics.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RNT SE Electronics
Мы благодарим Вас за выбор продукции sE / Rupert Neve! Данное руководство пользователя содержит важную информацию по настройке и правилам эксплуатации вашего оборудования. Пожалуйста, потратьте несколько минут на внимательное изучение данного Руководства. Надеемся, что вам понравится использовать её так же, как нам понравилось проектировать и создавать её для вас.
С Уважением,
Команда sE
Краткое описание
RNR1
RNR1 - это активный ленточный микрофон, разработанный компанией sE Electronics совместно с Rupert Neve Designs, это первый в мире ленточный микрофон с частотным диапазоном, достигающим 25 кГц. Его 2.5μm алюминиевая лента сопряжена с внутренней схемой класса А через специальный трансформатор Rupert Neve, второй специальный трансформатор Rupert Neve находится на «выходе» микрофона. Высококачественна лента, трансформаторы и электроника класса А позволяют RNR1 «слышать» глубоко в комнате, чрезвычайно естественно, без ограничений по частотной характеристике, свойственных традиционным ленточным микрофонам.
Уникальная форма RNR1 не только привлекает внимание, но и обеспечивает идеальную акустическую среду, в которой лента работает наилучшим образом, а изготовленные вручную элементы ленты окружены неодимовыми магнитами.
Переключаемый фильтр низких частот позволяет удалить низкочастотный гул или шум, а также уменьшить эффект близости.
В комплектацию RNR1 входит антивибрационный держатель, который надежно крепится к любой микрофонной стойке, деревянный футляр, и прочный металлический кейс для транспортировки.
RN17
Спроектированный совместно с мистером Рупертом Нивом, RN17 - первый в мире микрофон «карандашного» типа со сверхмощным выходным трансформатором. Этот трансформатор был разработан компанией Rupert Neve Designs для создания микрофона с маленьким капсюлем, обладающего теплотой лампового микрофона и отличной характеристикой низких частот. Электроника класса А, также разработанная в сотрудничестве с Rupert Neve, обеспечивают отличное усиление и низкий уровень шума, а позолоченная 15-миллиметровая диафрагма в капсюле (17 мм в целом) обеспечивает превосходный звук и великолепное восприятие. RN17 поставляется с антивибрационным держателем, который подходит к микрофонным стойкам любого типа, а также с деревянным футляром и прочным металлическим кейсом для транспортировки.
RN17 также доступен в виде подобранной на заводе стереопары, с трансформаторами и кардиоидными капсюлями. Эта конфигурация поставляется в комплекте с монтажной планкой, двумя антивибрационными держателями, деревянным футляром и металлическим кейсом для транспортировки.
RNT
RNT это третий микрофон, созданный тандемом sE Electronics и Rupert Neve Designs, основанной легендарным аудио инженером, мистером Рупертом Нивом. Подобно RNR1 и RN17, RNT - это нечто действительно особенное, разработанное в течение нескольких лет тщательного прослушивания и измерения господином Рупертом Невом, господином Сузейем Зоу и командами инженеров из Rupert Neve Designs и sE Electronics. В общем и целом, RNT привносит звуки классических ламповых микрофонов в современную эпоху, с присущей им большей глубиной и ясностью передачи звука.
RNT использует полностью дискретную электронику класса А на обеих своих активных ступенях. Первая ступень основана на малошумящих лампах 12AU7 в корпусе микрофона и на специальном выходном трансформаторе Rupert Neve Designs. Вторая ступень находится в напольном блоке, который имеет регулировки диаграмм направленности, переключатели НЧ фильтра и усиления, и построен на тех же операционных усилителях, которые используются в ведущей студийной микшерной консоли - 5088 Rupert Neve Designs, известной во всем мире своим непревзойденным качеством.
Специальный, изготовленный вручную капсюль с большой диафрагмой - это лучший капсюль sE, созданный в результате многолетнего тщательного тестирования и прослушивания, разработанный и изготовленный вручную на собственной фабрике sE. Электроника класса A и переключаемый уровень усиления обеспечивают большой динамический диапазон, с возможностью обработки высокого уровня звукового давления (SPL), а переключаемые фильтры НЧ устраняют шум, а также могут компенсировать превышение низких частот, вызванное эффектом близости. Это позволяет RNT работать с различными источниками звука, в том числе с кабинетами для электрогитар, духовыми инструментами и барабанами. Наконец, 9-позиционный переключатель диаграмм направленности позволяет использовать всенаправленную, кардиоидную и восьмерку диаграммы, а также несколько промежуточных состояний между ними, для точной настройки баланса между прямым и окружающим. Высокие производственные стандарты, качественные материалы и элементы, а также надежная конструкция отличает RNT от конкурентов. Металлический кейс в комплекте.
Полная комплектация продукции указана ниже. Если что-то из ниже перечисленного отсутствует в комплекте, просьба обратиться к Вашему официальному дилеру sE.
| RNR1 | RN17 | RNT |
| Микрофон RNR1 | Микрофон RN17* | Микрофон RNT |
| Специальный антивибрационный держатель | Специальный антивибрационный держатель * | Специальный антивибрационный держатель |
| Деревянная коробка | Деревянная коробка | Напольный блок питания RNT |
| Металлический кейс | Металлический кейс | 8-пиновый кабель (для подключения микрофона к блоку питания) |
| Резьбовой адаптер | Планка для крепления стерео пары микрофонов** | IEC кабель питания |
| Руководство пользователя | Резьбовой адаптер* | Резьбовой адаптер |
| Руководство пользователя | Деревянная коробка | |
| Металлический кейс | ||
| Руководство пользователя |
*две штуки в комплекте для подобранной пары RN17 **в комплекте только для подобранной пары микрофонов
Переключатели (RNT)
Напольный блок имеет на борту переключатели аттенюатора, НЧ-фильтра, а также круговой переключатель диаграмм направленности.
Переключатель гейна (Gain)
Переключатель Гейна (усиления) расположен в центре на передней панели блока. При включенном состоянии, входящий сигнал либо будет усилен (верхнее положение переключателя) или ослаблен (нижнее положение переключателя) на 12дБ, в нём используются операционные усилители Rupert Neve Designs для компенсации очень громких или очень тихих источников сигнала. Использование данного переключателя также помогает предотвратить перегрузку «входе» аудио интерфейсов при записи, микшерных пультов и микрофонных предусилителей.
Переключатель фильтра НЧ
Переключатель фильтра частот находится слева на передней панели блока, и имеет опции фильтра НЧ на 80Гц (верхнее положение переключателя) или на 40Гц (нижнее положение переключателя). В центрально положении переключателя фильтр неактивен. Шум ветра, «взрывные» звуки, или другие посторонние шумы могут повлиять на качество записываемого сигнала, использование фильтра НЧ позволяет избежать нежелательных последствий этого воздействия. Кроме того, фильтры низких частот также
минимизируют эффект близости при записи источников звука на очень коротком расстоянии.
Переключатель диаграммы направленности
9-ти позиционный переключатель диаграммы направленности расположен справа на передней панели блока, он позволяет выбирать диаграммы направленности микрофона RNT: всенаправленную, кардиоиду, восьмерку, с тремя дополнительными промежуточными вариациями. Это позволяет отлично контролировать баланс между прямым и окружающим звуком.
Регулировки (RNR1)
RNR1 оснащен переключаемым фильтром низких частот, который позволяет устранить низкочастотный гул или шум, а также уменьшать эффект близости.
Питание (RNT)
В состав идущего в комплекте напольного блока входит источник питания. Поэтому для работы микрофона не требуется дополнительное фантомное питание от сторонних источников.
Перед включением подключите все необходимые кабели (IEC к источнику питания, XLR к предварительному усилителю или аудио интерфейсу, а 8-контактный кабель от напольного блока к микрофону). Затем включите питание с помощью переключателя на задней стороне напольного блока RNT.
Для лучшей производительности мы рекомендуем подождать примерно 15 минут перед записью. Это позволяет лампе внутри RNT нагреваться и стабилизироваться, а также снижает риск нежелательных шумов или искажений в ваших записях.
Риск повреждения.
Не подключайте микрофон к любому источнику питания, кроме входящего в комплект поставки источника питания RNT. Не применяйте фантомное питание (+ 48 В) от внешнего интерфейса или предварительного усилителя. Это единственный способ обеспечить
безопасную и надежную работу.
Питание (RNR1, RN17)
Для обеспечения правильной работы микрофон требует источника фантомного питания, обеспечивающего 48 Вольт в соответствии с IEC 61938.
Риск повреждения.
Используйте только источник фантомного питания (вход с фантомным питанием или внешний источник фантомного питания стандарта IEC), используя симметричный кабель с разъемами студийного класса только по стандарту IEC 268-12. Это единственный способ обеспечить безопасную и надежную работу.
Риск повреждения.
Пожалуйста, убедитесь, что оборудование, к которому будут подключены ваш микрофон и блок питания, соответствует правилам безопасности, действующим в вашей стране, и снабжено заземляющим проводом.
Очистка микрофона
После каждого использования протирайте микрофон сухой мягкой тканью и храните его в футляре или сумке на молнии.
Технические Характеристики (RNT)
| Капсюль | конденсаторный, сделанный вручную, 1" |
| Диаграмма направленности | 9 (всенаправленная, кардиоида, восьмерка + промежуточные варианты между ними) |
| Лампа | 1x 12AU7 (ECC82) |
| Частотный диапазон | 20 – 20,000 Гц |
| Чувствительность | 16 мВ/Па (-36 дБ) |
| Усиление | -12 / 0 / +12 дБ, переключаемое |
| Уровень звукового давления (SPL)(коэффициент нелинейных искажений 0,5 %) | 151 дБ _SPL |
| Эквивалентный уровень шума | 18 дБ(А) |
| Динамический диапазон | 133 дБ |
| Соотношение сигнал/шум | 76 дБ |
| Обрезной НЧ-фильтр | 40 / 80 Гц, 12 дБ/окт, переключаемый |
| Сопротивление | 30 Ом |
| Рекомендованное сопротивление нагрузки | >2k ОМ |
| Разъем подключения | 3-пиновый разъем XLR |
| Питание | Напольный блок питания (входит в комплект поставки) |
| Габариты | МикрофонДиаметр 62мм. Длина 240мм.Напольный блок питания356 x 135 x 100 мм |
| Вес | Микрофон989 г.Напольный блок питания3905 г. |

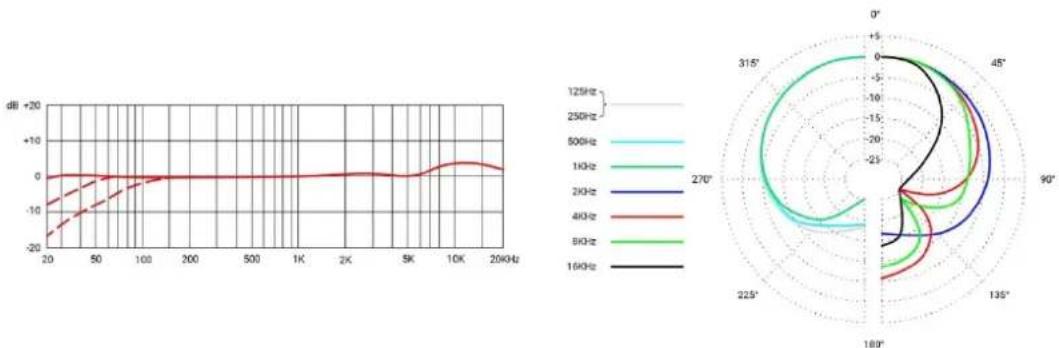

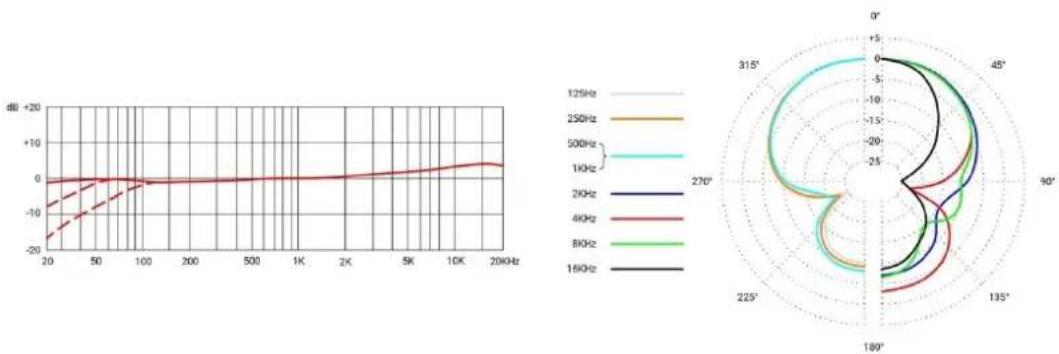

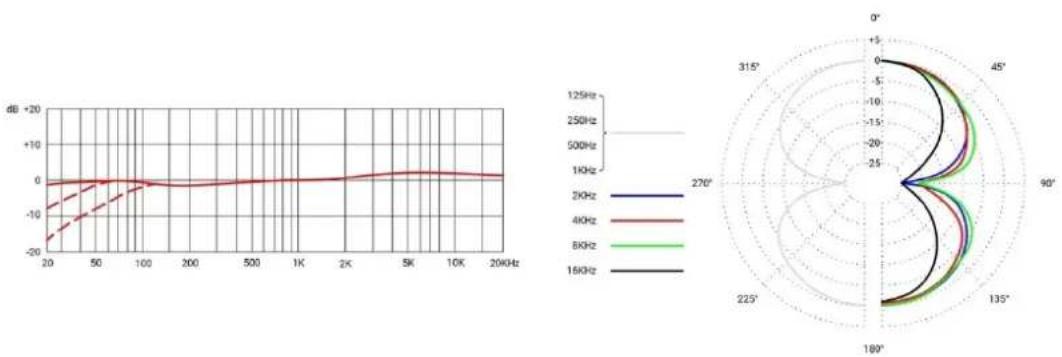

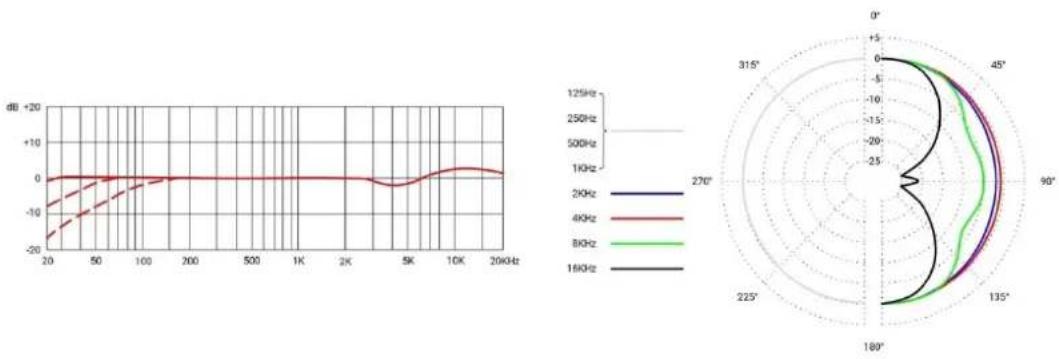

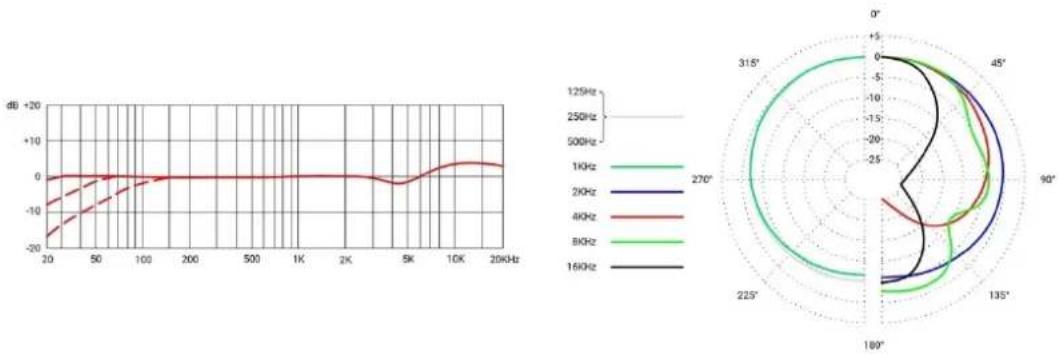

Всенаправленная
line
| Frequency | Angle (°) | | --------- | --------- | | 20 | 0 | | 40 | 270 | | 60 | 315 | | 80 | 90 | | 100 | 135 | | 125 | 180 | | 150 | 225 | | 180 | 270 | | 200 | 315 | | 225 | 315 | | 250 | 315 | | 270 | 315 | | 315 | 315 |Широкая кардиоида
line
| Frequency | Angle (°) | | --------- | --------- | | 1KHz | 0° | | 2KHz | 45° | | 4KHz | 90° | | 8KHz | 135° | | 16KHz | 180° |Кардиоида
line
| Frequency | Angle (°) | | --------- | --------- | | 125Hz | 0° | | 250Hz | 315° | | 500Hz | 45° | | 1KHz | 90° | | 2KHz | 135° | | 4KHz | 180° | | 6KHz | 225° | | 16KHz | 270° |Супер Кардиоида
line
| Frequency | Value | | --------- | ----- | | 125Hz | -20 | | 250Hz | -10 | | 500Hz | 0 | | 1KHz | 0 | | 2KHz | 0 | | 4KHz | 0 | | 8KHz | 0 | | 16KHz | 0 |Восьмерка
line
| Frequency | Angle (°) | Value (dB) | | --------- | --------- | ---------- | | 2KHz | 0° | -20 | | 2KHz | 45° | -10 | | 2KHz | 90° | -5 | | 2KHz | 135° | 0 | | 4KHz | 0° | -10 | | 4KHz | 45° | -5 | | 4KHz | 90° | 0 | | 4KHz | 135° | 5 | | 8KHz | 0° | -5 | | 8KHz | 45° | 0 | | 8KHz | 90° | 5 | | 8KHz | 135° | 10 | | 15KHz | 0° | -5 | | 15KHz | 45° | 0 | | 15KHz | 90° | 5 | | 15KHz | 135° | 10 | | 270° | 0° | -5 | | 270° | 45° | 0 | | 270° | 90° | 5 | | 270° | 135° | 10 | | 225° | 0° | -5 | | 225° | 45° | 0 | | 225° | 90° | 5 | | 225° | 135° | 10 | | 315° | 0° | -5 | | 315° | 45° | 0 | | 315° | 90° | 5 | | 315° | 135° | 10 |Технические Характеристики (RNR1)
| Принцип акустического действия | Электродинамический градиент давления с активной электроникой |
| Преобразователь | Натянутая вручную алюминиевая лента, 2,5мкм |
| Диаграмма направленности | Восьмерка |
| Частотный диапазон | 20 Гц – 20 кГц |
| Чувствительность | 25 мВ/Па (-32 дБ) |
| Уровень звукового давления (SPL)(коэффициент нелинейных искажений 0,5 % на 1 кГц) | 137 дБ _SPL |
| Соотношение сигнал/шум | 77 дБ |
| Собственный уровень шума | 17 дБ |
| Фильтр НЧ | 100 Гц |
| Питание | +48 В, фантомное питание |
| Сопротивление | 200 Ом |
| Разъем подключения | XLR3F |
| Габариты | 47mm (diameter) x 268mm (height) |
| Вес | 860г. |

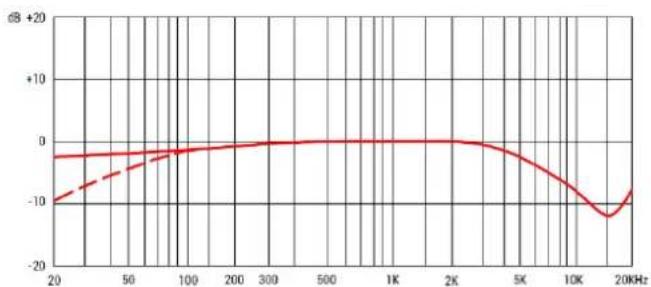

Амплитудно-частотная характеристика
line
| Frequency | Value | | --------- | ----- | | 20 | -10 | | 50 | -5 | | 100 | 0 | | 200 | 0 | | 300 | 0 | | 500 | 0 | | 1K | 0 | | 2K | 0 | | 5K | -5 | | 10K | -10 | | 20K | -15 |направленности

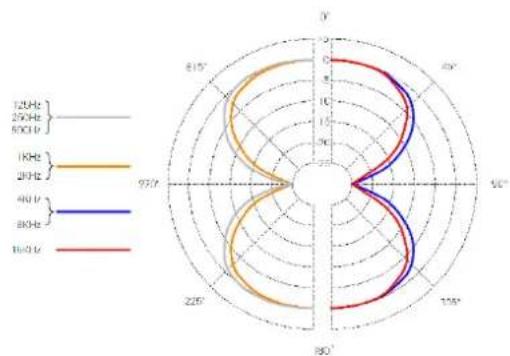

Диаграмма
radar
| Frequency Band | Angle (°) | |---|---| | 12Hz | 90 | | 25Hz | 85 | | 50Hz | 75 | | 1kHz | 80 | | 2kHz | 70 | | 4kHz | 65 | | 8kHz | 70 | | 16kHz | 80 |Технические Характеристики (RN17)
| Капсюль | Конденсатор ручной работы |
| Диафрагма | 17.2мм |
| Диаграмма направленности | Кардиоида (капсюль с всенаправленной направленностью доступен отдельно) |
| Частотный диапазон | 20 Гц – 20 кГц |
| Чувствительность | 5.96 мВ/Па (-44.5дБ) |
| Максимальный уровень звукового давления | 131 дБ |
| Соотношение сигнал/шум | 76 дБ |
| Собственный уровень шума | 18 дБ (А) кардиоида, 15 дБ (А) всенаправленная |
| Питание | +48В, фантомное питание |
| Сопротивление | 200 Ом |
| Разъем подключения | XLR3F |
| Диаметр | 44 мм (трансформатор), 17 мм (капсюль) |
| Длина | 200 мм |
| Вес | 320 г. |
| Перекладина для крепления подобранной пары микрофонов | |
| Вес | 245 г. |
| Габариты | 300 x 25 мм |
| Макс. Ширина между микрофонами | 276 мм |
| Мин. Ширина между микрофонами | 58 мм |

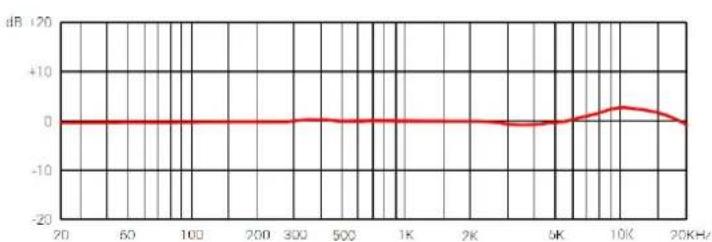

Амплитудно-частотная характеристика

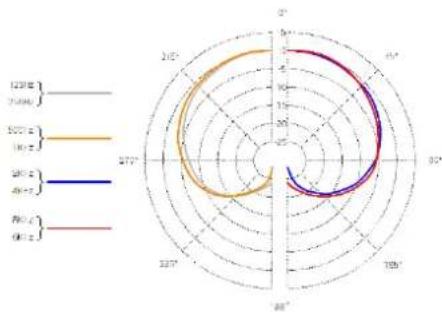

Диаграмма направленности
line
| Frequency (kHz) | Value (dB) | | --------------- | ---------- | | 20 | 0 | | 50 | 0 | | 100 | 0 | | 200 | 0 | | 300 | 0 | | 500 | 0 | | 1K | 0 | | 2K | 0 | | 5K | -5 | | 10K | 5 | | 20K | -5 |
В случае возникновения проблем с продукцией sE или при наличии вопросов по ней, просьба обращаться к Вашему ближайшему дилеру продукции sE. Если требуется авторизованный сервис, он будет организован этим дилером: http://www.seelectronics.com/dealers
Если у Вас все равно остаются вопросы, не стесняйтесь написать нам напрямую: http://www.seelectronics.com/contact-us
И последнее, не забудьте зарегистрировать Ваш микрофон, чтобы получить пятилетнюю гарантию: http://www.seelectronics.com/registration
