用户手册 72505STAC Hazet

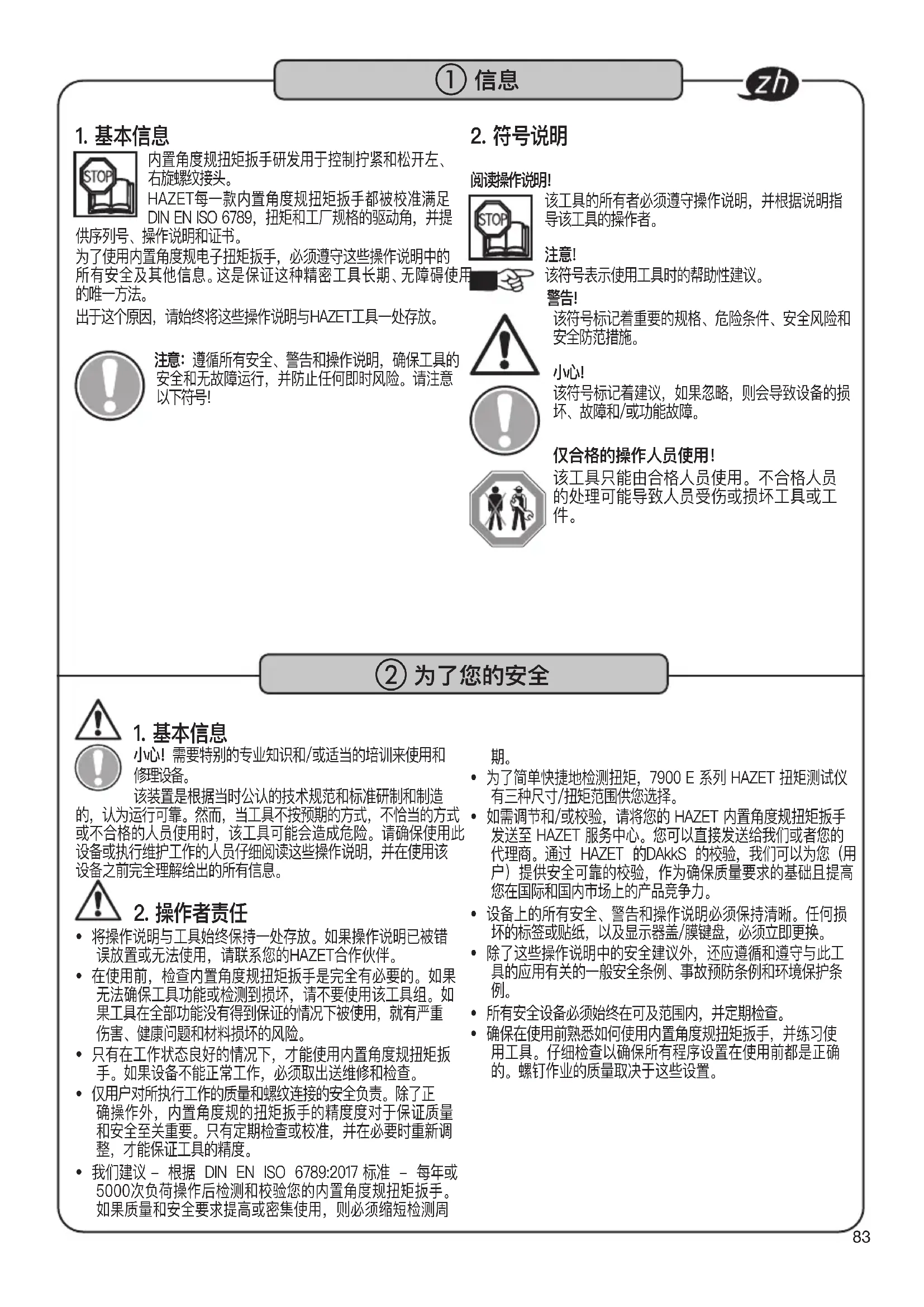

内置角度规扭矩扳手研发用于控制拧紧和松开左、

供序列号、操作说明和证书。 为了使用内置角度规电子扭矩扳手，必须遵守这些操作说明中的 所 有 安 全 及 其 他 信 息 。这 是 保 证 这 种 精 密 工 具 长 期 、无 障 碍 使 用

出于这个原因，请始终将这些操作说明与HAZET工具一处存放。 注意：遵循所有安全、警告和操作说明，确保工具的 安全和无故障运行，并防止任何即时风险。请注意

该工具的所有者必须遵守操作说明，并根据说明指

该符号标记着重要的规格、危险条件、安全风险和

该符号标记着建议，如果忽略，则会导致设备的损 坏、故障和/或功能故障。 仅合格的操作人员使用！ 该工具只能由合格人员使用。不合格人员 的处理可能导致人员受伤或损坏工具或工

小心！需要特别的专业知识和/或适当的培训来使用和

该装置是根据当时公认的技术规范和标准研制和制造 的，认为运行可靠。然而，当工具不按预期的方式，不恰当的方式 或不合格的人员使用时，该工具可能会造成危险。请确保使用此 设备或执行维护工作的人员仔细阅读这些操作说明，并在使用该 设备之前完全理解给出的所有信息。

• 将操作说明与工具始终保持一处存放。如果操作说明已被错 误放置或无法使用，请联系您的HAZET合作伙伴。

• 在使用前，检查内置角度规扭矩扳手是完全有必要的。如果 无法确保工具功能或检测到损坏，请不要使用该工具组。如 果工具在全部功能没有得到保证的情况下被使用，就有严重 伤害、健康问题和材料损坏的风险。

• 只有在工作状态良好的情况下，才能使用内置角度规扭矩扳 手。如果设备不能正常工作，必须取出送维修和检查。

• 仅用户对所执行工作的质量和螺纹连接的安全负责。除了正 确操作外，内置角度规的扭矩扳手的精度度对于保证质量 和安全至关重要。只有定期检查或校准，并在必要时重新调 整，才能保证工具的精度。

• 我们建议 - 根据 DIN EN ISO 6789:2017 标准 - 每年或 5000次负荷操作后检测和校验您的内置角度规扭矩扳手。 如果质量和安全要求提高或密集使用，则必须缩短检测周

• 为了简单快捷地检测扭矩，7900 E 系列 HAZET 扭矩测试仪 有三种尺寸/扭矩范围供您选择。

• 如需调节和/或校验，请将您的 HAZET 内置角度规扭矩扳手 发送至 HAZET 服务中心。您可以直接发送给我们或者您的 代理商。通过 HAZET 的DAkkS 的校验，我们可以为您（用 户）提供安全可靠的校验，作为确保质量要求的基础且提高 您在国际和国内市场上的产品竞争力。

• 设备上的所有安全、警告和操作说明必须保持清晰。任何损 坏的标签或贴纸，以及显示器盖/膜键盘，必须立即更换。

• 除了这些操作说明中的安全建议外，还应遵循和遵守与此工 具的应用有关的一般安全条例、事故预防条例和环境保护条

• 所有安全设备必须始终在可及范围内，并定期检查。

• 确保在使用前熟悉如何使用内置角度规扭矩扳手，并练习使 用工具。仔细检查以确保所有程序设置在使用前都是正确 的。螺钉作业的质量取决于这些设置。84

• 只有当工具按预期使用并符合操作说明中给出的指示时，才 能确保操作可靠性。任何偏离预期用途和/或任何错误应用 是不允许的，将被认为是不正确的使用。

• 始终确保工具的使用、检查和维护符合当地、洲、国家或联

• 扳手不可在任何情况下用作杠杆工具、夹具或冲击工具。不 正确的使用，在不遵守安全说明下使用和过载的HAZET内 置角度规扭矩扳手可能导致错误的读数和/或系统故障(因此 导致死亡，严重伤害，健康问题和材料损坏)。

• 内置角度规扭力扳手是校准的测量工具，必须谨慎操作。避 免任何超出正常使用压力的机械、化学和热暴露。内置角度 规扭矩扳手绝不能暴露于雨水或湿气中或浸入液体中。不允 许任何外来物体渗透它，并始终确保覆盖好未使用的连接 器。极端气候条件如冷、热和湿度会对测量值/结果产生影 响。不遵守这些指令可能会对内置角度规扭矩扳手造成(不可

• 不正确使用产品工具或在不遵守安全预防措施情况下使用，

• 不允许任何偏离预期使用和/或任何的工具误用，这都将被认

• 在使用该装置之前，请检查所使用的插入式扳手头和/或扳 手是否牢固固定。定位工具，使其不能从螺纹接头滑动。这 对人造成危害和对材料造成损坏的风险。

• 当使用插入式扳手头或扳手时，确保它们的设计符合标准， 并且它们的形状和尺寸对于拧紧螺钉接头是正确的。

• 还要遵守所使用的插入式扳手头或扳手的最大允许载荷。这 可以低于扭矩/角扳手可实现的释放扭矩。定制工具可能是 存在危险的，可能不能被使用。不遵守可能导致人员伤害和/

• 对因不当使用工具造成的损害，向制造商和/或其授权代理 人的任何索赔都是无效的。

• 使用不当造成的人身伤亡或重大损失，是操作者的单方责

• 永远不要修改工具。为安全起见，严禁对内 置角度规HAZET电子扭矩扳手进行任何修改。请勿拆 卸安全装置和/或外壳部件。当保护盖丢失或当不是所有的 安 全 装 置 都 安 装 完 好 时 ，切 勿 操 作 工 具 。

• 在任何一个操作方向上，都不能超过最大允许扭矩。必须遵 守关于阈值、设定值和设定范围的所有指示。

• 用户在操作时必须保持一个安全、平衡的位置。

• 只有在工作区域符合适用规定管理的地方才可以使用工具。 小心！不要在易受爆炸影响的区域使用

• 对因不当使用工具造成的损害，向制造商和/或其授权代理 人的任何索赔都是无效的。对工具的任何修改和/或不当使 用都会被立即拒绝保修和责任。使用不当造成的人身伤亡或 重大损失，是操作者的单方责任。85 开始。一旦达到第一个信号级时，就应该降低拧紧速度， 并更加注意施加的力、显示器和内置角度规扭矩扳手的 信号。目标值越低，阈值越高，越容易到达第一信号级。

• 第二个信号级——绿色闪光灯、声音信号和中频振动-指示 所施加的扭矩在目标值范围内。一旦达到第二信号级，在这 个区域停止螺钉操作。目标值和公差值越低，越容易到达第

± 1% 至 ± 10% 转角测量范围测量的不确定度 ± 1 % / ± 1 °

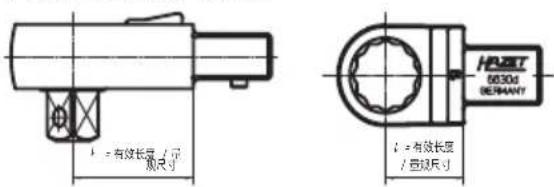

有效长度 (WL) / 量规尺寸 lw (mm) 6413-1 6413-2

IP 40 可充电电池，可直接在装置中充电 可充电锂离子电池，型号 14650 / 3.7 V / 1100 mAh

• 上表中的内置角度规扭矩扳手含操作说明、检查证书、可再 充电的锂电池、USB 3.1 A-C 连接线及插入式双向棘轮头各一个，箱装。

• 内置角度规扭矩扳手具有四级信号(组合的视觉、听觉和物 理信号)，当达到设置值时，被激活。

• 可视信号显示在手柄上的密封环下面，声音信号由壳体中 的蜂鸣器产生，物理信号由手柄中的振动电机产生。

• 内置角度规扭矩扳手具有两种可选操作模式：“扭矩”和“旋

• 在“扭矩”模式，您可以选择扭矩程序“扭矩轨迹”和“扭矩峰

• 在“转角”程序中输入一个适当的力矩(角度测量的起点)、旋转 角度的目标值和“ ° ” (度)的旋转角度±公差。

• 一旦到达适当的扭矩时黄灯就开始闪烁，因此开始测量角

• 第三信号级——红色闪烁光、声音信号和高频振动-表明所 施加的扭矩高于目 标 值 范 围 。如 果 产 生 第 三 信 号 级 ，所 施 加 的扭矩太高。停止螺钉操作。按照这个螺纹接头的说明进 行：例如松开螺钉并重新拧紧，或者换一个新的。

• 第四个信号级-永久红光、永久声音信号和永久振动-表明 所施加的扭矩高于内置角度规扭矩扳手的最大允许扭矩范 围。如果达到第四信号级，必须立即中止螺钉操作。不遵守 这些指令可能会对内置角度规扭矩扳手造成(不可修复)损

• 如果在激活之后没有施加进一步的扭矩或旋转角度，则显示 屏会交替显示该动作的最大值和OK／不OK信息。

• “扭矩跟踪”程序显示器显示当前未应用的目标值或公差。在 这个程序中，只有当达到最大允许扭矩值时仅激活第四信号 级。当没有施加更多的力时，显示该过程的最高扭矩值(没有

• 在“扭矩峰值”和“旋转角度”程序中，内置角度规扭矩扳手可 编程为“旋转方向：右 (+)”和“旋转方向：左 (-)”。 注意！在“扭矩跟踪”和“峰值”模式下，如果此时没有施加扭矩， 则螺钉操作在2秒内停止。在“旋转角度”模式下，如果在此时没 有施加扭矩，则螺钉操作在4秒内停止。

• 每个螺钉的操作都以相应的日期和时间记录在存储器中。

• 按下旋转显示器键(以读取显示，无关驱动方向)。

• 内置角度规扭矩扳手在设置为“待机”，一定时间未被使用时

• 如果需要，可以对扭矩拧紧的旋转角度检查和旋转角度拧 紧的扭矩检查进行编程，以检查螺钉动作和连接。如果检 查功能被编程，则仅第二信号级被激活，并且如果相关的 目标值和检查范围在操作结束时彼此重叠，则仅评估螺钉 操作为OK。#

v v 2级(目标值范围内)绿色闪光灯、声音信号和中频振动 v v 3级(高于目标值范围)红色闪光、声音信号和高频振动 v v 4级(大于最大扭矩)永久红光、永久声音信号和永久振动 v v v 黄灯闪烁，达到角度测量的舒适力矩

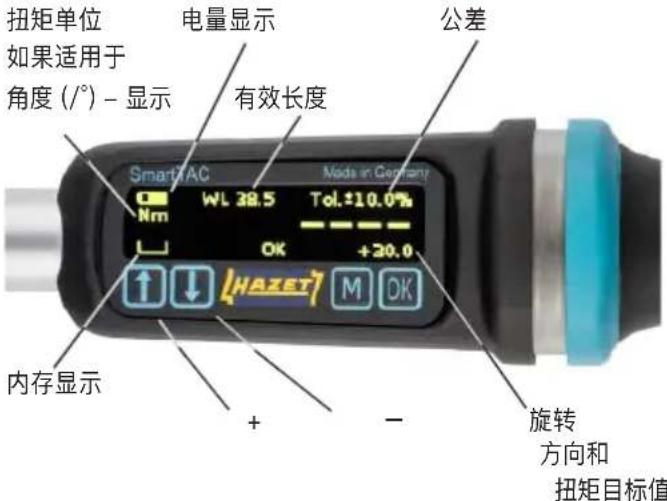

扭矩单位 电量显示 公差如果适用于 角度 (/°) - 显示 有效长度内存显示 +

扭矩目标值(或旋转方向，适当的力矩和旋转角度)

• “参数”菜单选项允许您保存各种螺钉接头的程序。激活工 作流程使这些螺纹接头(参数)一个接一个地完成。扳手显 示指示工作流程的进度。87

键大约3秒，直到声音信号发出两次，然后释放

键大约3秒，直到声音信号发出两次，然后释放

第一级 第二级 第三级 第四级 第五级 第六级 第七级 第八级 第九级 第十级

适当扭矩 000.0 (单位)小旋转角度 000.0 (单位)大旋转角度 000°

类似于第2和第3节的编程.12. 工作流程工作流程 1

时：分：秒14. 版本显示软件版本 第2页带

序列号、校准日期、数量、触发器15. 语言

16. 密码新的 0000 旧的 000017. 菜单访问锁定 密码 0000

始终确保工具的使用、检查和维护符合当地、洲、

为了防止力在传输中的出错，在可能的情况下不要 使用铰链连接或延长杆。当使用铰链连接时，施加 到螺纹接头上的扭矩会明显改变。 确保使用中的插入式扳手、套筒扳手头或其他附件牢牢地固定。 当使用双向棘轮时，检查旋转设置所需的方向。插入式双向棘轮 头顶部的拨杆在逆时针和顺时针方向之间切换棘轮。 当使用扳手头时，确保它们的设计符合标准，并且它们的形状和尺 寸对于螺钉连接连接是正确的。您也应该确保在最大允许载荷内 使用扳手头。这可以低于内置角度规扭矩扳手能达到的扭矩值。 修改或定制工具是危险的，不应当被使用。不要使用磨损或损坏 的工具或扳手头。不遵守可能导致人身伤害和/或材料损坏。 定位工具，使其不能从螺纹接头滑动。用户在操作时必须保持一 个安全、平衡的位置。不遵守可能导致人身伤害和/或材料损坏。 可能造成螺钉连接松动。在任何情况下，不应超过内置角度规扭 矩扳手的最大扭矩(如当拧松锈死的螺栓时)。过载可能会损坏内 置角度规扭矩扳手且改变释放值。 当拧紧旋转角度时，确保所设定的旋转角度的预期扭矩不超过工

2. 如果适用，从主管上拆卸放电的可充电电池。

注意！显示器上的电池符号指示当前电池的充 电状态。如果可再充电电池被耗尽，则显示“ 扁平电池”。工作应当停止。 小心！仅使用锂电池 14650/3.7 V充电电

3. 将新的可充电电池插入到主管(正极端先入)。

注意！内置角度规扭矩扳手可以节省大约1分钟的日期/ 时 间 设 置 ，而 不 必 连 接 到 电 源 。

5. 通过USB接口对充电电池充电。只使用所提供的电缆类

确保内置角度规扭矩扳手在开启时没有负载。

键大约3秒，直到声音信号发出两次，然后释放

键大约3秒，直到声音信号发出两次，然后释放 - 扳手

显示器显示出厂设置、电池充电状态和扳手首次开启时的内存显

注意！如果显示“系统测试NOK” 或 “服务”，请参阅“ 故障”部分，见31/32 页

键切换旋转显示 (以读取显 示，无关驱动的方向)。

键 进 入 菜 单 。从 那 儿 ，您 可 以 通 过

择单个菜单选项。然后可以根据菜单选项选择菜单子选项或配置 设 置 。这 些 都 必 须 通 过 按 键确认。如果需要的话，多次按压 键，退出菜单/菜单选项。

“语言”菜单选项使您可以设置用于配置扳手设置所需的菜单语言 (如7.2.2所描述的)。

你应该在初次使用内置角度规扭矩扳手之前设定日期和时间，并 且在没有连接到电源情况下存储，以便数据以正确的日期和时间

选择7.2.2中所描述的“日期/时间”菜单选项。显示日期和时间。使

来 更 改 显 示 的 扭 矩 值 。通 过 按 压

如果想使用不同的扭矩单位为您的内置角度规扭矩扳手设置程 序，您必须首先修改扭矩单位，然后在相应的菜单选项设定所需

小心！在不改变转矩值的情况下，多种单位的改变可能 导致四舍五入值的偏差。 转到“单位”菜单选项，选择您需要的扭矩单位设置扭矩 值 ，并 显 示 测 量 结 果 。 选择7.2.2中所描述的“单位”菜单选项。通过按压

必须使用“有效长度”菜单选项输入扳手的量规尺寸lw 。 请参阅相关工具目录，以了解HAZET插入式扳手的规格尺寸。 小心！如果设置的有效长度与所使用的扳手头有效长度 不匹配，则显示器上显示的扭矩值与施加到螺钉接头 上的扭矩值之间存在差异。

1. 要 调 整 有 效 长 度 ，通 过

当扳手开机时，显示最后一次使用的的程序设置。个别模式的

“模式”菜单选项允许您设置是否希望使用“扭矩”或“旋转角度”拧 紧方法。选择如7.2.2所述。 如果您选择“扭矩”模式，您可以在“扭矩”菜单选项下设置参数。 如果选择“旋转角度”模式，您可以在“旋转角度”菜单选项下访问

检查显示器是否显示您所要使用的模式。 仔细检查所有程序设置值。如果您希望执行的下一个螺纹连接过 程的所有设置都是正确的，请通过按压

键来确定您的设置/修改，内置角度规扭 矩扳手还未准备好开始工作。开机时不会显示。

“扭矩”菜单选项允许您对拧紧方法“扭矩”进行编程。 按压“扭矩”菜单选项下的

选项“跟踪”或“峰值”。选择的菜单选项用黄色背景显示。

注意！“扭矩跟踪”程序显示器显示当前未应用的目标值 或公差。在这个程序中，只有当达到最大允许扭矩值时 仅激活第四信号级。当没有施加更多的力时，显示该过程中的最 高扭矩值(没有验证)和旋转方向(前导符号+=右，-=左)。 注意！例如，“跟踪”模式适用于确定拧紧螺钉的脱开力

方向，向右(+)或是向左(-)。选择的旋转方向用黄色背景表

键 确 认 旋 转 方 向 后 ，您 可 以 通 过

目标值设置允许的±公差(%)。 目标值范围是通过输入目标值和允许的公差范围来定义 的。例如，100 Nm公差±4%的目标值范围为在96 Nm和 104 Nm之间。除了显示器上的数值之外，内置角度规扭矩 扳手通过信号通知用户到达所施加的扭矩。

确认公差值显示“旋转角度检查”菜单选项。再次

使您能够选择目标扭矩值是否位于某个角度范围 内 ，如 果 不 是 按 压

5. 如果您不想要使用旋转角度检查可选择“No”，按压

6. 如果您希望使用旋转角度检查可选择“Yes”，您可以按压

通过“旋转角度”菜单选项您可以执行拧紧方法“旋转角度”的编

键 确 认 值 后 ，您 可 以 通 过

键 确 认 值 后 ，您 可 以 通 过

(+)或者左(-)。选择的旋转方向用黄色背景表示。

键 确 认 旋 转 方 向 后 ，您 可 以 通 过

度度数(°)设置允许的±公差。 注意！度数(°)±公差可以设为1°，从1°上升到最大四舍五 入旋转角度数的10%。 例如：旋转角度98°＝最大公差9° 例如，如果在新程序中设置75°的旋转角，则公差自动 设置为±7°。然后将公差从±7°变化为1°递增±1°。 注意！如果扳手在“旋转角度”模式被激活，第一个值(斜 杠前)是显示的旋转角度，第二个值(斜线后)是这里施加

最初，仅显示扭矩(之后出现在斜杠后)，直到达到拧紧 扭矩为止，然后在黄色信号出现之后，在斜杠前显示(旋

键确认公差值显示“扭矩检查”菜单选项。再次按

您可以选择需要拧紧的旋转角度是否位于一定的扭

6. 如果您不需要执行扭矩检查请选择“No”，按压

7. 如果您需要执行扭矩检查请选择“Yes”，您可以按压

“参数”菜单选项使适当的程序可以保存多达25种不同的螺纹接 头。最多25个参数可以以任何顺序(和重复)存储在25个不同的 工作流程中，在“工作流程”菜单选项中操作。工作流程也可以由 一个参数组成。激活工作流程使这些螺纹接头一个接一个地完 成。激活的工作流程、工作流程中的当前位置以及下一个可以处 理的参数都显示在扳手显示器上。必须首先将相应的参数编辑 在菜单的“参数”选项中，以便插入工作流程中。可储存最多25条

，您可以在“参数 1” 至 “参 数 25”之间通过

确认参数选择，显示“未激活” / “激活”。 注意！如果“未激活”用黄色背景色显示，表示此参 数目前未在工作流程中使用。如果“激活”用黄色背 景色显示，表示此参数正在至少一个工作流程中使用。仔细 检查您是否真的想要更改这个参数，因为当包含此参数的工 作流程被激活时，更改有效。

选择模块，模块中参数应该 已经被设定完成。选择的模式用黄色背景显示。

5. 关于编程模式“扭矩”请参阅第25页(扭矩下)：从8.1开始

6. 关于编程模式“旋转角度”请参阅第26页(旋转角度下)：从

7. 必须通过工作流程激活参数从而通过一个或多个编程参数

择需要的工作流程(从1至25)。在参数选择中通过

确认选择的工作流程，显示“未激活” / “激活”。如 果“未激活”用黄色背景色显示，工作流程没有激活。如果“激 活”用黄色背景色显示，工作流程已激活。91

每个螺钉动作根据识别号(ID)指定螺钉动作的日期、时间、持续时 间、程序目标值(可应用的工作流程和参数编号)、实际值拧紧值和 验证被存储在存储器中。内存有3000个存储槽。 注意! 如果使用工作流程和参数或扭矩检查或旋转角度 检 查 功 能 ，每 个 内 存 位 置 有 2 个 页 面 ，可 以 通 过

注意！显示器上的存储符号表示存储容量。如果所有 的存储槽都满了，接下来会显示一个黄灯信号：内存已 满 - 数据将从下一次测量开始丢失！ 这意味着下一个执行的测量将不被显示、验证或存储在存储器

，则从存储器中删除所保存的3000 条数据记录的前150条。当内存再次满时，将显示相同的消息。 “存储”菜单选项使内存中的数据记录可被单条显示和删除，或者

1. 进 入 “ 存 储 ” 菜 单 选 项 ，请 按 压

键进入“显示值”菜单选项及“删除值”或“删除所有” 菜 单 选 项 。使 用

5. “显示值”：从保存的最后一个值开始显示保存的数据记录。

您可以使用标识号、日期和时间来分配保存到您的螺钉动作 中 的 数 据 。按 压

键可检索单个螺钉动作的数据。 注意！如果存储器中没有数据，将显示“存储空”。按压

6. “删除值”：可以在该菜单选项中删除单条数据记录(IDs)。

选择您想要删除的单条数据记录 I D s 。通 过

9. “删除所有”：此菜单选项允许您删除整个内存内容。通过

键确认后， “删除所有”会再次显示，因此，用户可以完 全确定删除。所有的记录内容不会被删除直到再次按压

键 。显 示 “ 请 稍 等 ” 后 然 后 显 示 “ 全 部 删 除 ” 。按 压

内置角度规扭矩扳手的菜单和设置可以被锁定，以防止未经授权 人员无意地调整和不必要地操纵程序。需要一个密码来锁定和解

注意！工厂出厂密码为“0000”。 选择您自己的4位数密码。 小心！记下你的新的4位数密码，并在需要时可用。如 果您丢失了密码，请通过内置角度规扭矩扳手的序列号 联系您的HAZET服务中心。

直 到 您 进 入“ 密 码 ” 菜 单 选 项 。

13. 显示“旧的，0000”。第一个数字被突出显示。

14. 在输入新密码之前，必须输入旧密码。您可以通过

确 认 输 入 ，然 后 下 一 个 数 字 会 突 出 显 示 。同 样 的 方 法 通 过

注意！当您第一次输入新的密码时，通过按压 键4

用于设定一个未激活的工作流程至“激活”状态并通过

12. 如果“未激活”用黄色背景色显示，按压

果“激活”用黄色背景色显示，则在此工作流程中按压

13. 工作流程的第一个步骤(例如A1.1)中的第一个参数(P)显示黄

可选择需要的参数，从参数1至参数25向 上计数。在参数选项中使用

注意！只有在检查了正确的编程之后，才能选择工作流

14. 在为工作流程的第一个步骤选择参数之后，按压

黄色背景下显示的该工作流程的第二个步骤的参数(可以如

结束工作流程编程。您可以回到“工作流程”主菜

16. 如果您想直接使用此工作流程，再次按压

后“OK”不在显示，扳手已准备好使用，工

17. 如果您不想直接通过此工作流程操作，在“工作流程”菜单选

并设置工作流程至“未激活”状态，如10和12所

信号菜单选项允许您设置阈值，启用/禁用蜂鸣器和启用/禁用振 动。阈值定义何时激活第1信号级。这个值(百分比)指的是目标值 范围内的较低值。进入信号菜单选项，按压

键 直 到 您 进 入“ 信 号 ” 菜 单 选 项 。

20. 您可以通过阈值菜单选项将阈值设置为所需的值(通过

22. 下一个菜单级别允许您启用/禁用蜂鸣器。使用

需要的设置。所选择的设置用黄色背景显示。通过

23. 下 一 个 菜 单 级 别 允 许 您 启 用 / 禁 用 振 动 。使 用

要的设置。下一个菜单级别允许您启用/禁用振动。使用 确认需要的设置。92 次确认出厂设置“旧的0000”。逐位突出显示。

15. 显示“新的，0000”。第一位数突出显示。

键最后确认，显示“密码”菜单选项。新的密码被

键 直 到 可 以 进 入“ 菜 单 访 问 ” 选 项 。

。显示“密码，0000”。第一位数突出显示。

键输入密码修改突出显示密码数字。通过 键确认输入。下一个数字被突出显示。同样的方法通过 键修改其它的突出显示数字并通过 键确认。

键 最 后 确 认 后 ，您 返 回 显 示 ：锁 定 。

键 锁 定 菜 单 。不 能 再 更 改 或 设 定 其 他设置。显示开始显示。

25. 现在，您只能使用程序设置，并且只需打开和关闭内置角度

规扭矩扳手，并用正确的密码重新访问菜单。

27. 显示“密码，0000”。第一位数突出显示。

键输入密码修改突出显示密码数字。通过 键确认输入。下一个数字被突出显示。以同样的方式修改其 它 突 显 数 字 ，通 过 按 压

最后确认后，显示菜单中的“模块”选项。重新启用 对 菜 单 的 访 问 。按 压 选择其他菜单选项来设定其他

“重置”和“工厂设置”功能位于“重置”菜单选项下。“重置”功能激 活和停用和/或重新启动内置角度规扭矩扳手。当选择“重置”时， 系统被带到一个初始定义的情况下。如果扳手不再正确运作，不 响应正常输入时，这佯作可能是必要的。“工厂设置”功能将内置 角度规扭矩扳手返回到出厂状态，并激活、重新激活和/或重新启 动，就像“重置”功能一样。 注意！警告，所有自编程设置、参数集和工作流程将被

8.10 应用 / 操作内置角度规扭矩扳手

内置角度规扭矩扳手只能用手柄与螺丝接头成直角操作。手部力 量必须均匀地施加在手柄的中心(环标记)上。 为了避免测量旋转角度时的测量误差，不允许螺纹工件或其支撑 件在操作过程中转动、移动或摇摆。 您还可以激活调光显示，以减少功耗。 大 约 3 0 秒 后 ，显 示 器 稍 微 变 暗 。

内 置 角 度 规 扭 矩 扳 手准 备 好 连 接 到 可 选 的 S m a r t TA C 工 具 软 件。 后续的用于建立连接、读取保存数据和用SmartTAC 工具软件编 程扳手的程序是SmartTAC 工具软件操作指令的一部分。

内置角度规电子扭矩扳手应定期检查和校准。长期使用后，可以 通过工厂再认证或重新校准。内置角度规电子扭矩扳手是量具。 在质量管理规定的时间间隔内，必须使用适当的测量设备来测试( 以及在适用的情况下，调整)测量工具。 测试日期之间的时间间隔取决于使用频率。我们建议在大约5000 次螺钉操作后进行测试(但两侧测试之间的时间不应超过6个月)。 注意！“版本”菜单选项提供关于软件版本、序列号、最 后校准日期和直到下一次扳手校准可释放的剩余数量

3. 进一步的信息显示在显示器的第二页上。使用

HAZET拥有合适的测试设备。返回HAZET检查的HAZET内置角

度规扭矩扳手，在完成检查和必要的调整/校准工作后，返回时 附有一份测试证书。德国校准服务(DKD)不断监测HAZET用于内 置角度规扭矩角扳手的测试设备，并在需要时进行校准和调整。 这既保证了受控螺纹连接紧固领域所需的专业技能，又保证了 HAZET工具的质量。 HAZET工厂还接受来自专业经销商的内置角度规电子扭矩扳手

10. 扭矩扳手带内置角度规证书和校准说明

每把内置角度规电子扭矩扳手都有符合DIN EN ISO 6789-

2:2017 以及 VDI/VDE 2648第二部分的质量检验证书。 如果您丢失证书或需要校准说明，请与您的HAZET合作伙伴联

广泛系列高质量附件可用于所有的HAZET扭矩/角度扳手。请参 考HAZET工具样本或访问： www.hazet.de 或 hazet.com

显示器上没有显示 没有充电电池插入，电池插入不正确或电

正确插入新的、完全充电的可充电电池(请见7，操

显示器上没有显示 如果一个新的带电的电池被正确地插入，

键(3秒直到声音信号发出 两次)后显示器没有任何显示，表示内置角

将内置角度量规扭矩扳手送到您的HAZET合作伙伴

"系统测试不正常" 电子系统测试在开机时运行。如果内置角 度规扭矩扳手在接通时处于负载状态，则 显示“系统测试不正常”信息。

键切换内置角度规扭矩扳手。将扭矩扳手安 放在一个平坦稳定的表面上，这样就不会对其施加 载荷。内置角度规扭矩扳手开机，重复按压

秒直到声音信号发出两次)。 "系统测试不正常" 如果确定内置角度规扭矩扳手在开机时没 有任何负载，然而显示“系统测试不确定” ，扭矩传感器不能正常工作(例如，过载之

将内置角度量规扭矩扳手送到您的HAZET合作伙伴

"服务" 如果在内置角度规扭矩扳手开机后显示“服 务”，这表示自上次校准以后已经执行了 5000个负载的循环。 如果您想要忽略此信息，同时按压

工作可立即继续。每当设备打开时，该消息将继续

将内置角度规扭矩扳手送到您的HAZET合作伙伴进

在打开时，不显示旋转方向、 扭矩目标值和公差规范(%)。 你在“跟踪扭矩”模式 你可以在“跟踪扭矩”程序下工作。 你可以改变扭矩程序。参考第8部分，编程 操作扭矩/角度扳手时不

显示“OK”。内置角度规扭矩扳手已准备就

所施加的扭矩或旋转角度值不在目标值的 编程公差之内。扭矩或旋转角度值太低。 没有，或者只有第一个信号级在操作过程

按照这个螺纹接头的说明进行操作：例如松开螺钉 并重新拧紧，或者换一个新的。 小心地增加扭矩。注意驱动速度和信号级。用此方 法操作内置角度规扭矩扳手，使其保持在第二信号

所施加的扭矩或旋转角度值不在目标值的 编程公差之内。扭矩或旋转角度值太高。 在操作期间激活第三或第四信号级。 按照这个螺纹接头的说明进行操作：例如松开螺钉 并重新拧紧，或者换一个新的。 减小驱动力。注意驱动速度和信号级。用此方法操 作内置角度规扭矩扳手，使其保持在第二信号级。95

激活具有永久红光、永久声信 号和永久振动的第四信号级。

如果达到第四信号级，必须立即中止螺钉操作。不 遵守这些指令可能会造成(不可修复)内置角度规扭矩

密码 0000 通过密码来阻止对菜单的访问。 输入密码以启用对菜单的访问。 工厂设定密码为 "0000"。 如果你丢失了密码，请联系你的HAZET合作伙伴， 提供内置角度规扭矩扳手的序列号。 内存满-数据将从下一次测量

您可以访问内存中的数据，或者将其保存在外部。 如果继续工作，则第一块内存槽信息被删除。 电池扁平 可充电电池电量耗尽。 停止使用内置角度规扭矩扳手。更换或充电可充电 电池。参见第7部分，“操作” 旋转角度测量/显示在操作和/ 或短暂下降时不继续增加。 在螺纹和/或操作开始时，超过了扭矩，从 而激活了旋转角度测量。进一步的旋转将 扭矩低于之前达到的适合扭矩。如果螺纹 损坏或弄脏，可能会发生这种情况。 按照这个螺纹接头的说明进行操作：例如松开螺钉 并重新拧紧，或者换一个新的。如有必要，清洁和/

旋转角不被测量和/或显示。 螺丝已经被紧紧地拧紧，不再旋转了。这 是可能发生的，例如：用冲击扳手使螺钉

按照这个螺纹接头的说明进行操作：例如松开螺钉 并重新拧紧，或者换一个新的。96

• 任何服务或修理工作必须由合格的人员进行。为了安排这一 点，请与您的HAZET合作伙伴联系。

• 不合适或有缺陷的备件可能导致工具损坏、故障或完全失

• 未经批准的备件使用将使所有的保修、服务和责任索赔以及 向制造商或其代理人、分销商和销售代表的所有索赔无效。

• 充电电池必须及时更换。只使用指定型号的可充电电池。注

• 相 对 湿 度 ：最 大 值 6 0 % 。 小心！如 果 长 时 间 不 使 用 内 置 角 度 规 扭 矩 扳 手 ，则 拆 卸 出电池。电池泄漏会损坏工具。每次重新使用设备时， 重新编程日期和时间。参见第7部分，7.2.4 “操作”

• 运输时仅将内置角度规扭矩扳手存放在其包装盒中，并确保 其运输过程中不会掉落。避免任何机械冲击效应，如硬冲击 或掉落。如果不这样做，可能会损坏内置角度规扭矩扳手的

• 处理、清洁内置角度规扭矩扳手并根据对工作安全和环境保

• 组件可以回收利用。根据法律法规和环境指令处理电子部 件和电池(例如在废料收集点或回收中心)。废弃任何残余金

• 电子废物、电子元件、 润滑剂和其他辅助材料必 须被视为危险废物，只 能由授权专家处理！

• 减少环境污染和保护 环境是我们核心追求！
