BEDIENUNGSANLEITUNG 72505STAC Hazet

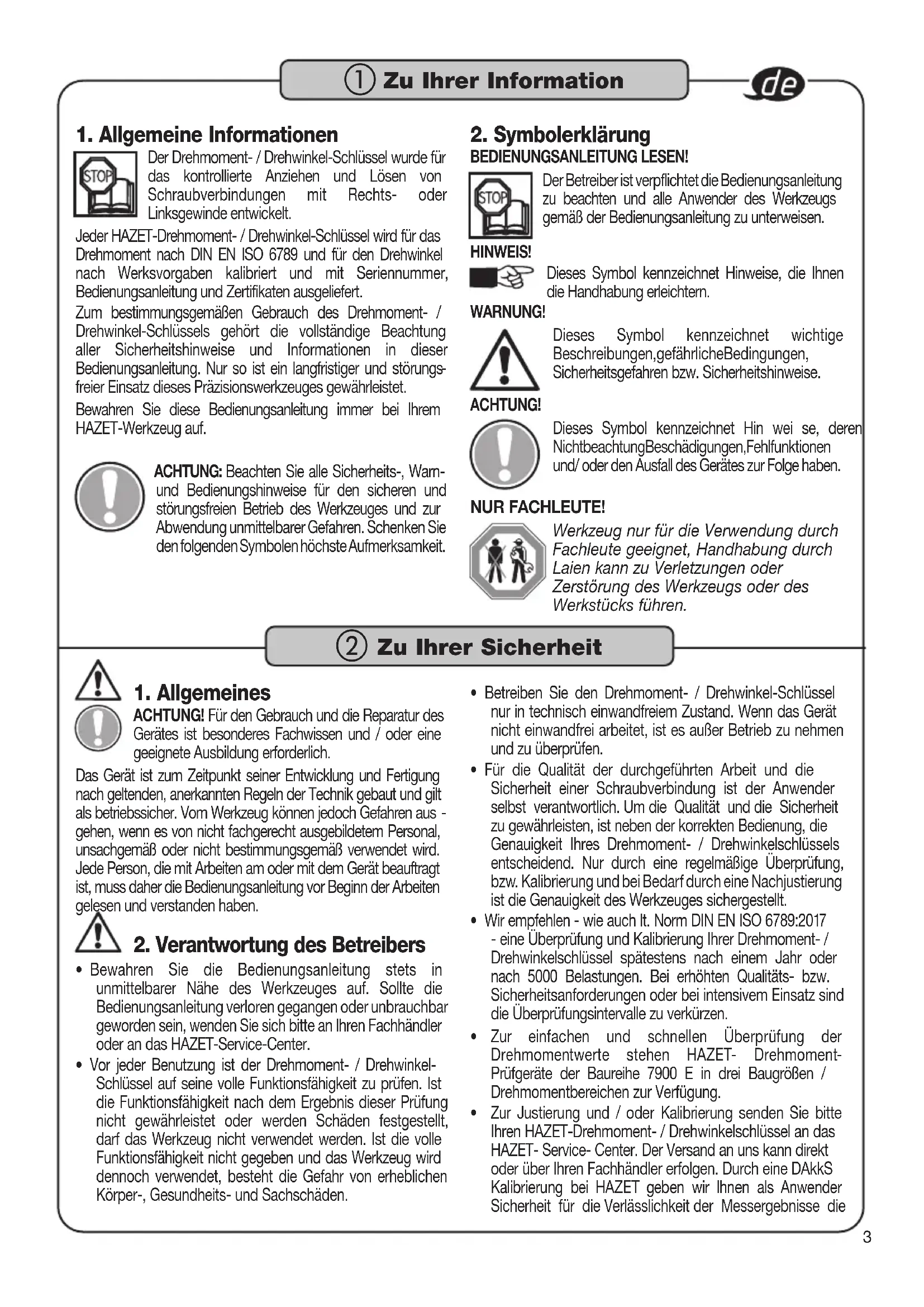

1. Allgemeine Informationen

Der Drehmoment- / Drehwinkel-Schlüssel wurde für das kontrollierte Anziehen und Lösen von Schraubverbindungen mit Rechts- oder Linksgewinde entwickelt. Jeder HAZET-Drehmoment- / Drehwinkel-Schlüssel wird für das Drehmoment nach DIN EN ISO 6789 und für den Drehwinkel nach Werksvorgaben kalibriert und mit Seriennummer, Bedienungsanleitung und Zertifikaten ausgeliefert. Zum bestimmungsgemäßen Gebrauch des Drehmoment- / Drehwinkel-Schlüssels gehört die vollständige Beachtung aller Sicherheitshinweise und Informationen in dieser Bedienungsanleitung. Nur so ist ein langfristiger und störungs

freier Einsatz dieses Präzisionswerkzeuges gewährleistet. Bewahren Sie diese Bedienungsanleitung immer bei Ihrem HAZET-Werkzeug auf. ACHTUNG: Beachten Sie alle Sicherheits-, Warn- und Bedienungshinweise für den sicheren und störungsfreien Betrieb des Werkzeuges und zur Abwendung unmittelbarer Gefahren. Schenken Sie den folgenden Symbolen höchste Aufmerksamkeit.

BEDIENUNGSANLEITUNG LESEN! Der Betreiber ist verpflichtet die Bedienungsanleitung zu beachten und alle Anwender des Werkzeugs gemäß der Bedienungsanleitung zu unterweisen. HINWEIS! Dieses Symbol kennzeichnet Hinweise, die Ihnen die Handhabung erleichtern. WARNUNG! Dieses Symbol kennzeichnet wichtige Beschreibungen, gefährliche Bedin gungen, Sicherheitsgefahren bzw. Sicherheitshinweise. ACHTUNG! Dieses Symbol kennzeichnet Hin wei se, deren Nichtbeachtung Be schä digungen, Fehlfunktionen und/ oder den Ausfall des Gerätes zur Folge haben. NUR FACHLEUTE! Werkzeug nur für die Verwendung durch Fachleute geeignet, Handhabung durch Laien kann zu Verletzungen oder Zerstörung des Werkzeugs oder des Werkstücks führen.

ACHTUNG! Für den Gebrauch und die Reparatur des Gerätes ist besonderes Fachwissen und / oder eine geeignete Ausbildung erforderlich. Das Gerät ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssicher. Vom Werkzeug können jedoch Gefahren aus

gehen, wenn es von nicht fachgerecht ausgebildetem Personal, unsachgemäß oder nicht bestimmungsgemäß verwendet wird. Jede Person, die mit Arbeiten am oder mit dem Gerät beauftragt ist, muss daher die Bedienungsanleitung vor Beginn der Arbeiten gelesen und verstanden haben.

2. Verantwortung des Betreibers

• Bewahren Sie die Bedienungsanleitung stets in unmittelbarer Nähe des Werkzeuges auf. Sollte die Bedienungsanleitung verloren gegangen oder unbrauchbar geworden sein, wenden Sie sich bitte an Ihren Fachhändler oder an das HAZET-Service-Center.

• Vor jeder Benutzung ist der Drehmoment- / Drehwinkel- Schlüssel auf seine volle Funktionsfähigkeit zu prüfen. Ist die Funktionsfähigkeit nach dem Ergebnis dieser Prüfung nicht gewährleistet oder werden Schäden festgestellt, darf das Werkzeug nicht verwendet werden. Ist die volle Funktionsfähigkeit nicht gegeben und das Werkzeug wird dennoch verwendet, besteht die Gefahr von erheblichen Körper-, Gesundheits- und Sachschäden.

• Betreiben Sie den Drehmoment- / Drehwinkel-Schlüssel nur in technisch einwandfreiem Zustand. Wenn das Gerät nicht einwandfrei arbeitet, ist es außer Betrieb zu nehmen und zu überprüfen.

• Für die Qualität der durchgeführten Arbeit und die Sicherheit einer Schraubverbindung ist der Anwender selbst verantwortlich. Um die Qualität und die Sicherheit zu gewährleisten, ist neben der korrekten Bedienung, die Genauigkeit Ihres Drehmoment- / Drehwinkelschlüssels entscheidend. Nur durch eine regelmäßige Überprüfung, bzw. Kalibrierung und bei Bedarf durch eine Nachjustierung ist die Genauigkeit des Werkzeuges sichergestellt.

• Wir empfehlen - wie auch lt. Norm DIN EN ISO 6789:2017 - eine Überprüfung und Kalibrierung Ihrer Drehmoment- / Drehwinkelschlüssel spätestens nach einem Jahr oder nach 5000 Belastungen. Bei erhöhten Qualitäts- bzw. Sicherheitsanforderungen oder bei intensivem Einsatz sind die Überprüfungsintervalle zu verkürzen.

• Zur einfachen und schnellen Überprüfung der Drehmomentwerte stehen HAZET- Drehmoment- Prüfgeräte der Baureihe 7900 E in drei Baugrößen / Drehmomentbereichen zur Verfügung.

• Zur Justierung und / oder Kalibrierung senden Sie bitte Ihren HAZET-Drehmoment- / Drehwinkelschlüssel an das HAZET- Service- Center. Der Versand an uns kann direkt oder über Ihren Fachhändler erfolgen. Durch eine DAkkS Kalibrierung bei HAZET geben wir Ihnen als Anwender Sicherheit für die Verlässlichkeit der Messergebnisse die

Zu Ihrer Information

Zu Ihrer Sicherheit4 Werkzeuge oder der Gebrauch nicht entsprechend der Sicherheitshinweise kann zu schweren Verletzungen führen.

• Jede über die bestimmungsgemäße Verwen dung hinausge

hende und/oder andersartige Verwen dung des Werkzeuges ist untersagt und gilt als nicht bestimmungsgemäß.

• Prüfen Sie vor Gebrauch den sicheren Sitz des verwen

deten Einsatzes und/oder Einsteck-Werkzeugs. Setzen Sie das Werk zeug so an, dass es nicht von der Schraub- verbindung abrutschen kann. Andern falls besteht die Gefahr von Personen- und/oder Sachschäden.

• Bei der Verwendung von Einsätzen bzw. Einsteck- Werkzeugen beachten Sie unbedingt deren normgerechte Ausführung sowie die richtige Form und Größe für die Verbindung mit der anzuziehenden Verschraubung.

• Ebenfalls zu beachten ist die maximal zulässige Belastung des verwendeten Einsatzes oder Einsteck- Werkzeugs. Diese kann niedriger sein als das erreich

bare Auslösemoment des Drehmoment- / Drehwinkel- Schlüssels. Der Einsatz selbst gefertigter Spezialwerkzeuge kann eine Gefah ren quelle darstellen. Nichtbeachtung kann zu Personen- und/oder Sachschäden führen.

• Ansprüche jeglicher Art gegen den Hersteller und/oder seine Bevollmächtigten, wegen Schäden aus nicht bestim

mungsgemäßer Verwendung des Werkzeuges, sind aus- geschlossen.

• Für alle Schäden, bei nicht bestimmungsgemäßer Verwendung, haftet allein der Betreiber.

4. Gefahren, die vom Gerät

• Nehmen Sie keine Veränderungen am Werkzeug vor. Aus Sicherheitsgründen sind Veränderungen jeglicher Art sowie An- oder Umbauten am Drehmoment- / Drehwinkel- Schlüssel untersagt. Schutzvorrichtungen und / oder Gehäuseteile dürfen nicht entfernt werden. Betätigen Sie das Werkzeug nie, wenn eine Schutzabdeckung fehlt oder wenn nicht alle Sicherheitseinrichtungen vorhanden und in einwandfreiem Zustand sind.

• Das maximal zulässige Drehmoment darf in bei

den Betätigungsrichtungen nicht überschritten wer- den. Angegebene Grenzwerte, Einstellwerte und Einstellbereiche sind unbedingt einzuhalten.

• Achten Sie auf einen sicheren Stand

• Die Werkzeuge nur an Orten verwenden, die durch gel

tende Verordnungen für Arbeitsbereiche bestimmt und vorgeschrieben werden. ACHTUNG! Nicht in explosionsgefährdeten Bereichen einsetzen

• Ansprüche jeglicher Art gegen den Hersteller und / oder seine Bevollmächtigten durch Schäden aus nicht bestim

mungsgemäßer Verwendung des Gerätes sind ausge- schlossen. Die Vornahme von Veränderungen am Gerät und / oder der nicht bestimmungsgemäße Gebrauch führt zum sofortigen Haftungsausschluss. Für alle Schäden, bei nicht bestimmungsgemäßer Verwendung, haftet allein der Betreiber. als Grundlage der Qualitätssicherung dienen und erhöhen die Wettbewerbsfähigkeit auf dem nationalen und interna

• Alle Sicherheits-, Warn- und Bedienungshinweise am Gerät sind zu beachten und stets in gut lesbarem Zustand zu halten. Beschädigte Beschriftungen, Schilder oder Aufkleber, sowie die Display-Abdeckung/Folientastatur müssen sofort erneuert werden.

• Neben den Arbeitssicherheits-Hinweisen in der Bedienungsanleitung sind die für den Einsatz des Werkzeuges allgemein gültigen Sicherheits-, Unfallverhütungs- und Umweltschutzvorschriften zu beachten und einzuhalten.

• Sicherheitseinrichtungen immer frei erreichbar vorhalten und regelmäßig prüfen.

• Machen Sie sich vor der Anwendung mit der Bedienung des Drehmoment- / Drehwinkel-Schlüssels vertraut und trainieren Sie den Umgang mit dem Werkzeug. Prüfen Sie vor Gebrauch sorgfältig, ob alle programmierten Einstellungen korrekt sind. Von den Einstellungen ist die Qualität Ihrer Schraubarbeit abhängig.

3. Bestimmungsgemäße

• Die Betriebssicherheit ist nur bei bestimmungsge- mäßer Verwendung entsprechend den Angaben in der Bedienungsanleitung gewährleistet. Jede über die bestim

mungsgemäße Verwendung hinausgehende und / oder andersartige Verwendung des Gerätes ist untersagt und gilt als nicht bestimmungsgemäß.

• Die Benutzung, Inspektion und Wartung von Werkzeugen muss immer entsprechend den lokalen staatlichen Landes- oder Bundesbestimmungen erfolgen.

• HAZET-Drehmoment- / Drehwinkel-Schlüssel sind aus

schließlich zum kontrollierten Anziehen und Lösen von Schraubverbindungen konzipiert.

• Der Einsatz als Hebel-, Klemm- oder Schlagwerkzeug ist auf keinen Fall vorgesehen. Der unsachgemäße Gebrauch, der Gebrauch unter Nichtbeachtung der Sicherheitshinweise oder Überlastung des HAZET-Drehmoment- / Drehwinkel- Schlüssels kann zu falschen Messwerten und / oder zum Ausfall des Systems und somit bis zum Tode, zu schweren Körper-Gesundheits- und zu Sachschäden führen.

• Drehmoment- / Drehwinkel-Schlüssel sind kalibrierte Messwerkzeuge und entsprechend pfleglich zu behandeln. Vermeiden Sie deshalb mechanische, chemische oder thermische Einwir kung en, die über die Beanspruchungen des be stim mungs gemäßen Gebrauchs hinausgehen. Der Drehmoment- / Drehwinkel-Schlüssel darf weder Regen, noch Feuchtigkeit ausgesetzt oder in Flüssigkeiten getaucht werden. Lassen Sie keine Fremdkörper eindringen und decken Sie unbenutzte Buchsen immer ab. Extreme klima

tische Bedingungen wie Kälte, Hitze und Luftfeuchtigkeit können die Messwerte bzw. Messergebnisse beeinflus

sen. Bei Nichtbeachtung können Sie den Drehmoment- / Drehwinkel-Schlüssel beschädigen oder zerstören.

• Der unsachgemäße Gebrauch der enthaltenen

Zu Ihrer Sicherheit5

1. Technische Daten / Geräte-Elemente

Drehmomenteinheiten Nm; lbf.ft; lbf.in; kgf.m Relative Messunsicherheit für Drehmoment- Messbereich ± 2 % / ± 1 Digit ± 1 % / ± 1 Digit Einstellbarer Toleranzbereich Drehmoment ± 1 % bis ± 10 % Relative Messunsicherheit für Drehwinkel- Messbereich ± 1 % / ± 1 ° Einstellbarer Toleranzbereich Drehwinkel ± 1 ° bis ± 90° Einsteckvierkant / fest verbaute Umschaltknarre* 9 x 12 9 x 12 9 x 12 9 x 12 14 x 18 14 x 18 14 x 18

3/4" Justiert mit Einsteck- Werkzeug Wirklänge (WL) / Stichmaß lw (mm) 6413-1 6413-2 17,5 6413-1 6413-2 17,5 6402-1 (3/8")

86,5 Länge mit/ ohne Einsteck- Werkzeug (mm) 290,5 / 260 290,5 / 260 347 / 302 428 / 383 578,5 / 520 1021 / 945 1217 / 1141 1772* Gewicht mit /ohne Einsteck- Werkzeug ca. kg 0,4 / 0,35 0,4 / 0,35 0,8 / 0,7 0,9 / 0,8 1,3 / 1,0 3,2 / 2,3 5,9 / 5,0 9,0

Speicherplatz inkl. Datum und Uhrzeit bis zu 3000 Messungen Programmiermöglichkeit von Parametersätzen / Ablaufplänen 25 / 25 Low Energy Bluetooth Schnittstelle x x x x x x x x USB-C Schnittstelle u u u u u u u u Menüsprachen Deutsch, Englisch, Französisch, Italienisch, Chinesisch Schutzklasse IP 40 Akku, direkt im Gerät aufladbar Li - Ion Akku, Typ 14650 / 3,7 Volt / 1100 mAh

• Drehmoment- / Drehwinkel-Schlüssel mit Bedienungsanleitung, Prüfzertifikat, Li-Ion Akku, USB

3.1 A-C Kabel und Einsteck-Umschaltknarre gemäß o.g.

3. Funktionsweise / Signalstufen

• Der Drehmoment- / Drehwinkel-Schlüssel verfügt über vier Signalstufen aus kombinierten sicht-, hör- und fühlbaren Signalen, die beim Erreichen eingestellter Werte ansprechen.

• Die sichtbaren Signale erscheinen unter dem mattierten Ring am Handgriff, die hörbaren Signale werden durch einen Summer im Gehäuse und die fühlbaren Signale werden durch einen Vibrationsmotor im Handgriff erzeugt.

• Der Drehmoment- / Drehwinkel-Schlüssel verfügt über zwei wählbare Modi: „Drehmoment“ und „Drehwinkel“.

• Im Modus Drehmoment können die Drehmoment- programme „Drehmoment Anzeigend“ und „Drehmoment Auslösend“ gewählt werden.

• Im Programm „Drehwinkel“ wird ein Fügemoment (als Startpunkt der Winkelmessung), ein Drehwinkel-Zielwert und eine ±Toleranz des Drehwinkels in „ ° “ (Grad) eingegeben.

• Das Erreichen des Fügemomentes und damit der Beginn der Drehwinkelmessung wird durch ein einmaliges gelbes Blinklicht angezeigt.

• Die erste Signalstufe mit gelbem Blinklicht, Signalton und Vibration mit niedriger Frequenz, beginnt, wenn das aufgebrachte Drehmoment den eingestellten Schwellwert, z.B. 80%, des unteren Wertes des Zielwertebereiches erreicht. Wenn die erste Signalstufe erreicht ist, sollten Sie die Anzugsgeschwindigkeit verringern und erhöhte Aufmerksamkeit auf Ihre Krafteinleitung, die Anzeige und die Signale des Drehmoment- / Drehwinkel-Schlüssels richten. Je kleiner der Zielwert und je höher der Schwellwert ist, desto schneller ist die erste Signalstufe überschritten.

• Die zweite Signalstufe mit grünem Blinklicht, Signalton und Vibration mit mittlerer Frequenz, zeigt an, dass sich das auf

Aufbau und Funktion6

Aufbau und Funktion gebrachte Drehmoment innerhalb des Zielwertbereiches befindet. Ist die zweite Signalstufe erreicht, ist der Schraubvorgang in diesem Bereich zu beenden. Je kleiner der Zielwert und der Toleranzwert sind, desto schneller ist die zweite Signalstufe überschritten.

• Die dritte Signalstufe mit rotem Blinklicht, Signalton und Vibration mit hoher Frequenz, zeigt an, dass sich das auf

gebrachte Drehmoment oberhalb des Zielwertbereiches befindet. Ist die dritte Signalstufe erreicht, ist das auf

gebrachte Drehmoment zu hoch. Beenden Sie den Schraubvorgang. Verfahren Sie entsprechend den Anweisungen für diesen Schraubfall: z.B. Schraube lösen und erneut anziehen oder durch eine neue Schraube ersetzen.

• Die vierte Signalstufe mit rotem Dauerlicht, Dauer- Signalton und Dauervibration, zeigt an, dass sich das auf

gebrachte Drehmoment oberhalb des maximal zulässigen Drehmomentbereiches des Drehmoment- / Drehwinkel- Schlüssels befindet. Erreichen Sie die vierte Signalstufe, müssen Sie den Schraubvorgang sofort abbrechen. Bei Nichtbeachtung können Sie den Drehmoment- / Drehwinkel-Schlüssel beschädigen oder zerstören.

• Wird nach einer Betätigung kein Drehmoment oder Drehwinkel mehr aufgebracht, wird der höchste Wert dieses Vorganges im Wechsel mit einer i.O. - oder n.i.O.- Bewertung im Display angezeigt.

• Im Programm „Drehmoment Anzeigend“ wird das aktuell aufgebrachte Drehmoment ohne Vorgabe eines Zielwertes oder einer Toleranz auf dem Display angezeigt. In diesem Programm wird nur die vierte Signalstufe bei Erreichen des maximal zulässigen Drehmomentwertes aktiviert. Nach Beendigung der Krafteinleitung wird der höchste Drehmomentwert dieses Vorganges ohne Bewertung im Display angezeigt.

• Der Drehmoment- / Drehwinkel-Schlüssel kann im Programm „Drehmoment Auslösend“ und im Programm „Drehwinkel“ in Drehrichtung Rechts (+) und Drehrichtung Links (-) programmiert werden. HINWEIS! Im Modus „Drehmoment Anzeigend“ und „Auslösend“ ist der Schraubvorgang nach 2 Sekunden abgeschlossen, insofern innerhalb dieses Zeitraumes kein Drehmoment aufgebracht wird. Im Modus Drehwinkel ist der Schraubvorgang nach 4 Sekunden abgeschlossen, insofern innerhalb die

ses Zeitraumes kein Drehwinkel aufgebracht wird.

• Jeder Schraubvorgang wird im Speicher mit Datum und Uhrzeit abgelegt.

• Um die Anzeige des Displays, unabhängig von der Betätigungsrichtung oder Handhabung gut ablesen zu können, kann diese durch Tastendruck gedreht werden.

• Wenn der Drehmoment- / Drehwinkel-Schlüssel nicht benutzt wird, schaltet sich der Schlüssel nach der einge

stellten „Stand-by“-Zeit selbständig aus.

• Zur Kontrolle des Schraubvorganges und der Schraubverbindung kann bei Bedarf für den Drehmomentanzug eine Drehwinkelkontrolle und für den Drehwinkelanzug eine Drehmomentkontrolle program

miert werden. Bei einer programmierten Kontrollfunktion wird die zweite Signalstufe nur dann aktiviert und der Schraubvorgang mit i.O. bewertet, wenn sich der jewei

lige Zielwert- und Kontrollbereich zeitgleich, am Ende der Betätigung überdecken.

• Im Menüpunkt „Parameter“ können Programme für ver

schiedene Schraubfälle gespeichert werden. Durch die Aktivierung eines Ablaufplanes können diese Schraubfälle (Parameter) nacheinander abgearbeitet werden. Auf dem Display des Schlüssels wird der Fortlauf des Arbeitsplanes angezeigt. Tabelle Signale: SignalstufenDrehmomentDreh- winkelauslö

send anzei- gend Stufe 1 (Schwellwert) gelbes Blinklicht, Signalton und Vibration niedrige Frequenz v v Stufe 2 (innerhalb Zielwertbereich) grünes Blinklicht, Signalton Vibration mittlere Frequenz v v Stufe 3 (oberhalb Zielwertbereich) rotes Blinklicht, Signalton Vibration hohe Frequenz v v Stufe 4 (oberhalb max. Drehmoment) rotes Dauerlicht, Dauersignal und Dauervibration v v v Einmaliges gelbes Blinklicht beim Erreichen des Fügemomentes Beginn der Winkelmessung

Drehmoment-Einheit Batterie-Anzeige Toleranzggf. mit Grad (/°) - Anzeige WirklängeSpeicheranzeige + – Drehrichtung undDrehmoment-Zielwert(oder Drehrichtung, Fügemoment und Drehwinkel)7

Aufbau und Funktion Tastenbelegung / Kurzanleitung Einschalten Taste

ca. 3 Sekunden drücken bis Signalton 2x ertönt und loslassen Ausschalten Taste

ca. 3 Sekunden drücken bis Signalton 1x ertönt und loslassen Messung starten Taste

drücken, OK im Display erlischt Menü öffnen / Menü schließen Taste

drücken Im Menü aufwärts gehen / Zahlenwerte aufwärts Taste

drücken Im Menü abwärts gehen / Zahlenwerte abwärts Taste

drücken Hinweise bestätigen Taste

und Taste gleichzeitig drücken Display drehen Taste

und Taste gleichzeitig drücken

5. Menüstruktur SmartTAC - 5sTAC

1. Ebene 2. Ebene 3. Ebene 4. Ebene 5. Ebene 6. Ebene 7. Ebene 8. Ebene 9. Ebene 10. Ebene

Drehwinkel2. DrehmomentAnzeigend AuslösendZielwert 000,0 (Einheit)Rechts (+) Links ( - )Toleranz +/-00,0%Drehwinkel- kontrolle Nein

Fügemoment 000,0 (Einheit)u. Drehwinkel 000,0 (Einheito. Drehwinkel 000°

3. DrehwinkelFügemoment

000,0 (Einheit)Drehwinkel 000° Rechts (+) Links ( - )Toleranz +/- 00 °Drehmoment- kontrolle Nein

u. Drehmom. 000,0 (Einheit)o. Drehmom. 000,0 (Einheit)4. Einheit

5. WirklangeWirklänge

000,0 mm6. SignaleSchwellwert 00% Buzzer aus Buzzer einVibration aus Vibration ein7. ResetReset WerkseinstellunqAus Ein

Display-Dimmunq Ein Aus

9. Stand byStand by00 min10. SpeicherWerte zeigen

Werte löschen Alles löschenSpeicheranzeige Speicheranzeige Alles löschen11. ParameterParameter 1 bis Parameter 25lnaktiv (nur Anzeige) Aktiv (nur Anzeiqe)Drehmoment DrehwinkelProgrammierung wie unter Punkt 2. und 3.12. AblaufplanAblaufplan 1 bis Ablaufplan 25lnaktiv AktivA1.1 P- A1.2 P- usw.

13. Datum/ Uhrtt. mm. jj

hh: mm: ss14. VersionAnzeige der Software- version2. Seite mit

Seriennummer Kalibrierdatum Anzahl Auslösunqen15. SpracheDeutsch Englisch Französisch Italienisch Chinesisch16. Code Alt 0000 Neu 000017. Zugang Menü Sperren Code 00008

6. Vor Inbetriebnahme

Die Benutzung, Inspektion und Wartung von Werkzeugen muss immer entsprechend den loka

len, staatlichen Landes- oder Bundesbestimmungen folgen. Um Fehler in der Kraftübertragung zu vermeiden, benutzen Sie möglichst keine Gelenkverbindungen oder Verlängerungen. Bei der Verwendung von Gelenkverbindungen kann das auf die Schraubverbindung abgegebene Drehmoment wesentlich verändert werden. Achten Sie auf den sicheren Sitz des verwendeten Einsteckwerkzeuges, der Steckschlüsseleinsätze oder sonstigem Zubehör. Achten Sie bei der Verwendung von Umschaltknarren auf die Einstellung der gewünschten Drehrichtung. Der Hebel am Kopf der Einsteck-Umschaltknarre schaltet die Knarre zwischen Rechts- und Links- Betrieb um. Bei der Verwendung von Einsätzen beachten Sie unbedingt die normgerechte Ausführung, sowie deren richtige Form und Größe zur Verbindung mit der Verschraubung. Beachten Sie ebenfalls die maximal zulässige Belastung des verwendeten Einsatzes. Diese kann niedriger sein als das erreichbare Drehmoment des Drehmoment- / Drehwinkel-Schlüssels. Der Einsatz veränderter Werkzeuge oder selbst gefertigter Spezialwerkzeuge stellt eine Gefahrenquelle dar. Verwenden Sie keine verschlissenen oder beschädigten Werkzeuge oder Einsätze. Nichtbeachtung kann zu Personen- und / oder Sachschäden führen. Setzen Sie das Werkzeug so an, dass es nicht von der Schraubverbindung abrutschen kann. Achten Sie auf einen sicheren Stand während der Betätigung. Andernfalls besteht die Gefahr von Personen- und / oder Sachschäden. Das Lösen von Schraubverbindungen ist möglich. Überschreiten Sie dabei aber keinesfalls das maximale Drehmoment des Drehmoment- / Drehwinkel-Schlüssels (z.B. beim Lösen festgero

steter Schrauben). Durch Überlastung können der Drehmoment- / Drehwinkel-Schlüssel beschädigt und der Auslösewert ver

fälscht werden. Achten Sie beim Drehwinkelanzug darauf, dass das zu erwar

tende Drehmoment bei dem eingestellten Drehwinkel nicht über dem maximal zulässigen Drehmoment des Werkzeuges liegt.

7.1 Akku einlegen oder Laden

1. Öffnen Sie den Schraubdeckel am Griff-Ende.

2. Entnehmen Sie ggf. den entladenen Akku aus dem

Hauptrohr. HINWEIS! Das Batteriesymbol auf dem Display zeigt den Ladezustand des einge

setzten Akkus an. Wenn der Akku entladen ist, erscheint der Hinweis „Batterie leer“. Es kann nicht mehr weiter gearbeitet werden. ACHTUNG! Verwenden Sie nur Li-Ion 14650/3,7 Volt 1100Ah / 4,07 Wh.

3. Stecken Sie den neuen Akku mit dem Pluspol voran, in

4. Verschließen Sie den Schraubdeckel am Griff-Ende leicht

handfest. HINWEIS! Der Drehmoment- / Drehwinkel-Schlüssel speichert die Einstellungen von Datum und Uhrzeit ohne Energieversorgung ca. 1 min.

5. Laden Sie den Akku über die USB-C Schnittstelle.

Verwenden Sie nur den mitgelieferten Kabeltyp: USB 3.1 / A-C

7.2.1 Ein- / Ausschalten

Achten Sie darauf, dass der Drehmoment- / Drehwinkel-Schlüssel beim Einschalten nicht belastet wird. ca. 3 Sekunden drücken, bis Signalton 2x ertönt und loslassen – Schlüssel wird eingeschaltet. ca. 3 Sekunden drücken, bis Signalton 1x ertönt und loslassen – Schlüssel wird ausgeschaltet. Beim erstmaligen Einschalten erscheint im Display die Anzeige mit den werksseitigen Einstellungen, der Batterie-Ladezustands- Anzeige und der Speicher-Anzeige. HINWEIS! Erscheint der Hinweis „Systemtest n.i.O.“ oder „Service“ siehe Kapitel „Störungen“ auf Seite 15/16 HINWEIS! Um die Anzeige des Displays, unabhängig von der Betätigungsrichtung oder Handhabung gut ablesen zu können, kann diese durch gleichzeitige Betätigung von

und im eingeschalteten Zustand gedreht werden.

Grundsätzlich gelangen Sie mit

in das Menü. Hier können Sie mit

und die einzelnen Menüpunkte auswählen. Je nach Menüpunkt können Sie entweder Menü-Unterpunkte an- und auswählen oder entsprechende Einstellungen vornehmen. Diese müssen mit

bestätigt werden. Nach Betätigung von , ggf. mehrfach, gelangen Sie wieder aus dem Menü bzw. aus den Menüpunkten heraus.

In dem Menüpunkt „Sprache“ können Sie die gewünsch- te Menüsprache, wie unter 7.2.2 beschrieben, in der Sie die Einstellungen des Schlüssels vornehmen möchten, einstellen.

7.2.4 Datum und Uhrzeit

Vor der ersten Anwendung des Drehmoment- / Drehwinkel- Schlüssels und nach einer Lagerung ohne Energieversorgung, sollten Sie die Einstellung von Datum und Uhrzeit vornehmen, damit die zu speichernden Daten mit dem richtigen Datum und der korrekten Uhrzeit versehen sind. Wählen Sie den Menüpunkt „Datum/Uhr“, wie unter 7.2.2 beschrieben, aus. Es erscheinen Datum und Uhrzeit. Der mar

kierte Wert wird über

eingestellt. Der Wechsel auf Monat, Jahr, Stunde etc. erfolgt über Betätigung von

HINWEIS! Die Einstellungen von Datum und Uhrzeit wird nur gespeichert, wenn Sie mit

über alle Ziffern gehen und den Menüpunkt mit

verlassen. Die weiteren einstellbaren Menüpunkte können Sie der Menüstruktur entnehmen.9

Wenn Sie die Programmierung Ihres Drehmoment- / Drehwinkel- Schlüssels in einer anderen Drehmoment-Einheit vornehmen möchten, ändern Sie zuerst die Drehmoment-Einheit und dann die gewünschten Drehmomentwerte in den entsprechenden Menüpunkten. ACHTUNG! Bei mehrfacher Änderung der Einheit, ohne Änderung der Drehmomentwerte, kann es zu Rundungsabweichungen kommen. In dem Menüpunkt „Einheit“ können Sie die Drehmoment- Einheit, in der Sie die Programmierung der Drehmomentwerte vornehmen wollen und die Messergebnisse angezeigt werden sollen, auswählen. Wählen Sie den Menüpunkt „Einheit“, wie unter 7.2.2 beschrie

ben, aus. Die markierte Einheit wird über

eingestellt und muss mit

In dem Menüpunkt „Wirklänge“ müssen Sie das Stichmaß l w des verwendeten Einsteck-Werkzeuges eingeben. Die Stichmaße der HAZET-Einsteckwerkzeuge können Sie dem Werkzeug-Handbuch entnehmen ACHTUNG! Sollte die programmierte Wirklänge nicht mit der Wirklänge des verwendeten Einsteck- Werkzeuges übereinstimmen, entsteht eine Abweichung zwischen dem auf dem Display gezeigten und dem auf die Schraubverbindung aufgebrachten Drehmomentwert.

1. Um die Wirklänge einzustellen, müssen Sie mit

in das Menü wechseln und vorzugsweise mit

den Menüpunkt „Wirklänge“ auswählen.

2. Nach Betätigung mit

im Menüpunkt „Wirklänge“ können Sie die Wirklänge des verwendeten Einsteck- Werkzeuges mit

3. Bestätigen Sie den eingegebenen Wert mit

Nachdem Sie den Schlüssel eingeschaltet haben, erscheint die Anzeige mit dem zuletzt programmierten Einstellungen. Die Anzeige der einzelnen Modi unterscheidet sich wie folgt:

• Modus Drehmoment, Drehmoment anzeigend

• Modus Drehmoment, Drehmoment auslösend

• Modus Drehmoment, Drehmoment auslösend mit Drehwinkel-Kontrolle

• Modus Drehwinkel mit Drehmoment-Kontrolle

• Ablaufplan mit Parameter Modus In dem Menüpunkt „Modus“ stellen Sie ein, ob Sie mit dem Schraubenanzugsverfahren „Drehmoment“ oder „Drehwinkel“ arbeiten möchten. Die Auswahl erfolgt, wie unter 7.2.2 beschrieben. Wenn Sie den Modus „Drehmoment“ auswählen, greifen Sie auf die Daten zu, die unter dem Menüpunkt „Drehmoment“ program

miert sind. Wenn Sie den Modus „Drehwinkel“ auswählen, greifen Sie auf die Daten zu, die unter dem Menüpunkt „Drehwinkel“ programmiert sind. Prüfen Sie, ob das Display für den Modus, in dem Sie arbeiten möchten, angezeigt wird. Prüfen Sie alle Werte der programmierten Einstellungen sorgfäl

tig. Wenn alle Einstellung für die nächste Verschraubung, die Sie betätigen wollen, richtig sind, bestätigen Sie die Angaben mit der Taste . Die Anzeige des Symbols „OK“ erlischt und der Drehmoment-Schlüssel ist betriebsbereit. Wenn Sie Ihre Einstellungen / Änderungen nicht mit der Taste

bestätigen, ist der Drehmoment- / Drehwinkel-Schlüssel nicht betriebsbereit. Bei Belastung erfolgt keine Anzeige.

In dem Menüpunkt „Drehmoment“ können Sie die Programmierung für das Schraubenanzugsverfahren mit „Drehmoment“ vornehmen. Nach Betätigung mit

im Menüpunkt „Drehmoment“ können Sie mit

den Menüpunkt „Anzeigend“ oder „Auslösend“ auswählen. Der ausgewählte Menüpunkt ist gelb unterlegt.10

HINWEIS! Im Programm „Drehmoment Anzeigend“ wird das aktuell aufgebrachte Drehmoment ohne Vorgabe eines Zielwertes oder einer Toleranz auf dem Display angezeigt. In diesem Programm wird nur die vierte Signalstufe bei Erreichen des maximal zulässigen Drehmomentwertes aktiviert. Nach Beendigung der Krafteinleitung wird der höchste Drehmomentwert dieses Vorganges ohne Bewertung im Display angezeigt und die Drehrichtung mit Vorzeichen + = rechts oder - = links angezeigt. HINWEIS! Der Modus „Anzeigend“ eignet sich z.B. zur Ermittlung des Losbrechmomentes von angezogenen Schrauben.

1. Wenn Sie den Menüpunkt „Auslösend“ auswählen, kön-

nen Sie nach Betätigung mit

den Wert für den Drehmoment „Zielwert“ mit

2. Nach Bestätigung dieses Wertes mit

die Drehrichtung Rechts (+) oder Links (-) einstel- len. Die ausgewählte Drehrichtung ist gelb unterlegt.

3. Nach Bestätigung der Drehrichtung mit

die zulässige ±Toleranz in Prozent (%) für den Drehmoment-Zielwert einstellen. Durch die Eingabe des Zielwertes und des zulässigen Toleranzbereiches wird ein Zielwertbereich definiert. Der Zielwertbereich liegt z.B. für einen Zielwert von 100 Nm mit einer Toleranz von ±4% zwischen 96 Nm und 104 Nm. Die Signale des Drehmoment- / Drehwinkel- Schlüssels informieren den Anwender, zusätzlich zu den Zahlenwerten auf dem Display, über das jeweils aufge

4. Nach Bestätigung des Toleranzwertes mit

erscheint der Menüpunkt „Drehwinkelkontrolle“. Betätigen Sie noch mal

und Sie können mit auswählen, ob der anzuziehende Drehmoment-Zielwert innerhalb eines bestimmten Drehwinkelbereiches liegen soll, oder nicht.

5. Wenn Sie keine Drehwinkelkontrolle durchführen

möchten und „Nein“ auswählen, gelangt man nach der Bestätigung mit

wieder zurück in das Menü.

6. Wenn Sie eine Drehwinkelkontrolle durchführen

möchten und „Ja“ auswählen, können Sie nach der Bestätigung mit

den Wert für das Fügemoment mit

7. Nach Bestätigung des Wertes für das Fügemoment

mit , können Sie den unteren Drehwinkelwert des Kontrollbereiches mit

8. Nach Bestätigung des unteren Drehwinkelwertes mit

können Sie mit den oberen Drehwinkelwert des Kontrollbereiches einstellen.

9. Bestätigen Sie den oberen Drehwinkelwert mit

In dem Menüpunkt „Drehwinkel“ können Sie die Programmierung für das Schrauben-Anzugsverfahren mit „Drehwinkel“ vornehmen.

1. Nach Betätigung mit

im Menüpunkt „Drehwinkel“ können Sie den Wert für das Fügemoment mit

2. Nach Bestätigung des Wertes mit

können Sie den Wert für den Drehwinkel mit

3. Nach Bestätigung dieses Wertes mit

die Drehrichtung Rechts (+) oder Links ( -) einstel- len. Die ausgewählte Drehrichtung ist gelb unterlegt.

4. Nach Bestätigung der Drehrichtung mit

die zulässige ±Toleranz in Grad (°) für den Drehwinkelwert einstellen. HINWEIS! Die ± Toleranz in Grad (°) kann in 1°-Schritten von 1° bis max. 10 % vom abgerundeten Drehwinkelwert eingestellt werden. Bsp.: Drehwinkel 98° = max. Toleranz 9° Wird bei einer neuen Programmierung z.B. ein Drehwinkel von 75° eingestellt, stellt sich die Toleranz selbständig auf ± 7° ein. Die Toleranz kann dann von ± 7° in 1°-Schritten auf ± 1° eingestellt werden. HINWEIS! Wird der Schlüssel im Modus ,,Drehwinkel” betätigt, ist der erste Wert (vor dem Schrägstrich) der angezeigte Drehwinkel und der zweite Wert (hinter dem Schrägstrich) das dabei aufgebrachte Drehmoment. Zuerst wird der hintere Wert (Drehmoment) alleine - bis das Fügemoment erreicht ist - angezeigt und dann kommt der vordere Wert (Drehwinkel) nach dem Gelb - Signal dazu.

5. Nach Bestätigung des Toleranzwertes mit

erscheint der Menüpunkt „Drehmomentkontrolle“. Betätigen Sie nochmal

und Sie können mit auswählen, ob der anzuziehende Drehwinkel innerhalb eines bestimmten Drehmomentbereiches liegen soll, oder nicht.

6. Wenn Sie keine Drehmomentkontrolle durchführen

möchten und „Nein“ auswählen, gelangt man nach der Bestätigung mit

wieder zurück in das Menü.

7. Wenn Sie eine Drehmomentkontrolle durchführen

möchten und „Ja“ auswählen, können Sie nach der Bestätigung mit

den unteren Drehmomentwert des Kontrollbereiches mit

8. Nach Bestätigung des unteren Drehmomentwertes mit

können Sie mit den oberen Drehmomentwert des Kontrollbereiches einstellen.

9. Bestätigen Sie den oberen Drehmomentwert mit

Somit ist die Programmierung abgeschlossen.11

Im Menüpunkt „Parameter“ können für bis zu 25 verschie- dene Schraubfälle die entsprechenden Programme gespei- chert werden. Im Menüpunkt „Ablaufplan“ können in bis zu 25 Ablaufplänen jeweils bis zu 25 Parameter in belie

biger Reihenfolge, auch wiederholend, hinterlegt werden. Ein Ablaufplan kann auch nur aus einem Parameter beste

hen. Durch die Aktivierung eines Ablaufplanes können diese Schraubfälle nacheinander abgearbeitet werden. Auf dem Display des Schlüssels wird angezeigt, welcher Ablaufplan aktiviert ist, wo man sich im Ablaufplan befindet und wel

cher Parameter als nächstes abgearbeitet werden kann. Die entsprechenden Parameter müssen zuerst im Menüpunkt "Parameter" programmiert werden, um sie in den Ablaufplan einzufügen. Es können bis zu 25 verschiedene Schraubfälle gespeichert werden. Parameter programmieren

1. Um die Parameter zu programmieren, müssen Sie mit

in das Menü wechseln und vorzugsweise mit den Menüpunkt „Parameter“ auswählen.

im Menüpunkt „Parameter“ können Sie den gewünschten Parameter – von „Parameter 1“ bis „Parameter 25“ – mit

auswählen. Mit können Sie in der Auswahl der Parameter zurückgehen.

3. Nach Bestätigung des ausgewählten Parameter mit

erscheint die Anzeige „Inaktiv“ / „Aktiv“. HINWEIS! Ist die Anzeige „Inaktiv“ gelb unterlegt, wird dieser Parameter zurzeit in keinem Ablaufplan verwendet. Ist die Anzeige „Aktiv“ gelb unterlegt, wird dieser Parameter mindestens in einem- oder mehreren Ablaufplänen verwendet. Prüfen Sie sorg

fältig, ob Sie diesen Parameter wirklich ändern möchten, da die Änderung des Parameters bei der Aktivierung eines Ablaufplanes, in dem sich dieser Parameter befindet, wirksam wird.

4. Wenn Sie den Parameter ändern möchten, betätigen

und es erscheint die Anzeige „Drehmoment“ / „Drehwinkel“. Hier können Sie mit

auswählen, in welchem Modus dieser Parameter programmiert werden soll. Der ausgewählte Modus ist gelb hinterlegt.

5. Zur Programmierung für den Modus „Drehmoment“ siehe

Seite 9, unter Drehmoment: ab Punkt 8.1

6. Zur Programmierung für den Modus „Drehwinkel“ siehe

Seite 10, unter Drehwinkel: ab Punkt 8.2 Ablaufplan aktivieren

7. Um mit einem oder mehreren programmierten Parametern

zu arbeiten, müssen Sie den oder die Parameter über einen Ablaufplan aktivieren.

in das Menü und wählen vorzugs

den Menüpunkt „Ablaufplan“ aus.

9. Nach Betätigung mit

im Menüpunkt „Ablaufplan“ können Sie den gewünschten Ablaufplan (von 1 bis 25) mit auswählen. Mit

können Sie in der Auswahl der Ablaufpläne zurückgehen.

10. Nach Bestätigung des ausgewählten Ablaufplans mit

erscheint die Anzeige „Inaktiv“ / „Aktiv“. Ist die Anzeige „Inaktiv“ gelb unterlegt, ist der Ablaufplan nicht aktiviert. Ist die Anzeige „Aktiv“ gelb unterlegt, ist der Ablaufplan bereits aktiviert.

kann ein inaktiver Ablaufplan auf „Aktiv“ gesetzt werden und mit

kann ein aktiver Ablaufplan auf „Inaktiv“ gesetzt werden.

12. Ist die Anzeige „Inaktiv“ gelb unterlegt, gelangt man nach

wieder in das Menü. Ist die Anzeige „Aktiv“ gelb unterlegt, kann man nach Betätigung mit

die gewünschten Parameter in diesen Ablaufplan einordnen.

13. Der erste Parameter (P) im ersten Schritt eines

Ablaufplanes (z. B. A1.1) ist gelb unterlegt. Durch Betätigung

können Sie den gewünschten Parameter aufwärts zählend, von Parameter 1 bis Parameter 25 aus

wählen. Durch Betätigung

können Sie bei der Auswahl der Parameter zurückgehen. HINWEIS! Wählen Sie nur die Parameter für Ihren Ablaufplan aus, die Sie auf Ihre richtige Programmierung geprüft haben.

14. Nach Auswahl eines Parameters für den ersten Schritt

eines Ablaufplanes betätigen Sie , danach wird der Parameter für den zweiten Schritt dieses Ablaufplanes gelb unterlegt, den Sie wie zuvor beschrieben auswählen können.

15. Durch Betätigung

können Sie die Programmierung des Ablaufplanes beenden. Sie gelangen in das Menü zurück auf den Menüpunkt „Ablaufplan“.

16. Wenn Sie direkt mit diesem Ablaufplan arbeiten möchten,

betätigen Sie ein weiteres Mal

und Sie gelangen in das Start-Display, in dem der Ablaufplan angezeigt wird. Nach Betätigung

erlischt die „OK“-Anzeige, der Schlüssel ist betriebsbereit und der Ablaufplan kann abgearbeitet werden.

17. Wenn Sie mit diesem Ablaufplan noch nicht direkt

arbeiten möchten, betätigen Sie auf dem Menüpunkt „Ablaufplan“

und setzen diesen Ablaufplan, wie unter Punkt 10 bis 12 beschrieben, wieder auf „Inaktiv“.

Im Menüpunkt Signale können Sie den Schwellwert einstellen, den Buzzer ein- oder ausschalten und die Vibration ein- oder ausschalten. Mit dem Schwellwert wird definiert, wann die erste Signalstufe aktiviert werden soll. Die prozentuale Angabe bezieht sich auf den unteren Wert des Zielwertbereiches. Um den Menüpunkt Signale aufzurufen, betätigen Sie

18. Betätigen Sie vorzugsweise

so oft, bis Sie auf den Menüpunkt „Signale“ gelangen.

um in den Einstellbereich der Signale zu gelangen.

20. Im Menüpunkt Schwellwert können Sie den Schwellwert

auf den gewünschten Wert einstellen. HINWEIS! Der Einstellbereich für den Schwellwert liegt zwischen 50 und 99 %. Je höher Sie den Schwellwert einstellen, desto schneller ist die erste Signalstufe überschritten.12

7. Nach Bestätigen mit

können Sie mit die ID auswählen, die Sie löschen möchten. Bestätigen Sie mit

die ausgewählte ID und es erscheint der Hinweis „Werte löschen“.

8. Nach Bestätigen mit

wird die ausgewählte ID gelöscht.

9. „Alles löschen“: In diesem Menüpunkt können Sie

den gesamten Speicher löschen. Nach dem Betätigen mit

erscheint der Hinweis „Alles löschen“ aus Sicherheitsgründen nochmals. Erst nach der wiederhol

werden die Speicherdaten kom

plett gelöscht. Es erscheint der Hinweis „Bitte warten“ und anschließend „Alles gelöscht“. Nach Bestätigung mit

gelangen Sie wieder in den Menüpunkt „Speicher“.

8.6 Code eingeben / ändern

Das Menü und die Einstellungen des Drehmoment- / Drehwinkel- Schlüssels können, zur Verhinderung unabsichtlicher Verstellung und unerwünschten Eingriffs von Unbefugten in die Programme, gesperrt werden. Um das Menü zu sperren und wieder zu öffnen benötigen Sie einen Code. HINWEIS! Die werkseitige Codierung lautet „0000“. Wählen Sie einen eigenen vierstelligen Code. ACHTUNG! Notieren Sie sich Ihren neuen vierstelligen Code, damit er bei Bedarf verfügbar ist. Sollten Sie Ihren eigenen Code verloren haben, wenden Sie sich mit Angabe der Seriennummer des Drehmoment- / Drehwinkel-Schlüssel an Ihren HAZET-Service.

11. Betätigen Sie vorzugsweise die

so oft, bis Sie auf den Menüpunkt „Code“ gelangen.

um in den Einstellbereich des Menüpunktes „Code“ zu gelangen.

13. Es erscheint die Anzeige: Alt, 0000. Die erste Ziffer ist markiert.

14. Vor der Eingabe eines neuen Codes müssen Sie den alten

Code eingeben. Die markierte Ziffer des Codes können Sie mit

ändern. Bestätigen Sie die Eingabe mit

Die Markierung springt auf die nächste Ziffer. Verfahren Sie mit der Änderung der nächsten markierten Ziffer wie zuvor, durch Drücken von

und bestätigen mit . HINWEIS! Zur erstmaligen Eingabe ihres neuen Codes bestätigen Sie, durch viermalige Betätigung von , die werkseitige Einstellung „Alt 0000“. Die Markierung läuft dabei von Ziffer zu Ziffer.

15. Es erscheint die Anzeige: Neu, 0000. Die erste Ziffer ist

16. Geben Sie Ihren neuen Code ein, indem Sie die mar

kierten Ziffern durch drücken von

und bestätigen mit , ändern.

17. Nach der letzten Bestätigung mit

gelangen Sie wieder in das Menü, Menüpunkt „Code“. Der neue Code ist abgespeichert.

8.7 Zugang Menü sperren

19. Betätigen Sie vorzugsweise

so oft, bis Sie auf den

21. Bestätigen Sie den eingegebenen Wert mit

22. In der nächsten Menüebene können Sie den Buzzer ein-

oder ausschalten. Wählen Sie die gewünschte Einstellung mit

aus. Die ausgewählte Einstellung ist gelb unter- legt. Bestätigen Sie die gewünschte Einstellung mit .

23. In der folgenden Menüebene können Sie die Vibration ein-

oder ausschalten. Wählen Sie die gewünschte Einstellung mit

aus. Die ausgewählte Einstellung ist gelb unter- legt. Bestätigen Sie die gewünschte Einstellung mit .

Jeder Schraubvorgang wird im Speicher unter einer Identifikationsnummer (ID) mit der Angabe von Datum, Uhrzeit, Schraubdauer, den programmierten Zielwerten, ggf. mit Ablaufplan- und Parameternummer, den gezogenen Istwerten und der Bewertung abgelegt. Der Speicher hat 3000 Speicherplätze. HINWEIS! Arbeitet man mit Ablaufplan und Parameter oder mit den Funktionen Drehmoment- oder Drehwinkelkontrolle, hat jeder Speicherplatz 2 Seiten, die mit

angezeigt werden können. HINWEIS! Das Speichervolumen kann man an dem Speichersymbol auf dem Display erkennen. Wenn alle Speicherplätze belegt sind, erscheint, zusam

men mit einem gelben Lichtsignal der Hinweis: Speicher voll, ab nächster Messung Datenverlust! D.h. die nächste Messung die Sie durchführen wird nicht mehr angezeigt, bewertet oder im Speicher abgelegt. Wenn Sie diesen Hinweis durch gleichzeitiges Betätigen von

gen, werden die ersten 150 von 3000 gespeicherten Datensätze aus dem Speicher gelöscht. Der Hinweis erfolgt erneut, sobald der Speicher wieder voll belegt ist. Die Daten aus dem Speicher kann man unter dem Menüpunkt „Speicher“ anzeigen und einzeln löschen, oder alles löschen.

1. Um den Menüpunkt „Speicher“ aufzurufen, betätigen Sie

so oft, bis Sie auf den Menüpunkt „Speicher“ gelangen.

gelangen Sie zu dem Menüpunkt „Werte zeigen“ und „Werte löschen“ oder „Alles löschen“. Mit

können Sie den gewünschten Menüpunkt aus- wählen. Der ausgewählte Menüpunkt ist gelb unterlegt.

gelangen Sie in den ausgewählten Menüpunkt.

5. „Werte zeigen“: Die Anzeige der gespeicherten Daten

beginnt mit dem zuletzt gespeicherten Wert. Sie können die gespeicherten Daten durch die Identifikationsnummer, dem Datum und der Uhrzeit Ihrem Schraubvorgang zuordnen. Durch Betätigung

können Sie die Daten der einzelnen Schraubvorgänge aufrufen. HINWEIS! Wenn keine Daten im Speicher abgelegt sind, erscheint der Hinweis „Speicher leer“. Bestätigen Sie diesen Hinweis mit . Mit

gelangen Sie zurück in das Menü

6. „Werte löschen“: In diesem Menüpunkt können Sie ein

zelne Speicherdaten (IDs) löschen.

Aufbau und Funktion13 Menüpunkt „Zugang Menü“ gelangen.

. Es erscheint die Anzeige: Sperren.

. Es erscheint die Anzeige: Code, 0000. Die erste Ziffer ist markiert.

22. Geben Sie den Code ein, in dem Sie die markierten

Ziffern des Codes mit

ändern. Bestätigen Sie die Eingabe mit . Die Markierung springt auf die nächste Ziffer. Verfahren Sie mit der Änderung der nächsten markierten Ziffer wie zuvor, durch drücken von

23. Nach der letzten Bestätigung mit

gelangen Sie wieder auf die Anzeige: Sperren.

24. Durch einmaliges Betätigen von

gelangen Sie wieder in das Menü, Menüpunkt „Zugang Menü“. HINWEIS! Wenn Sie

nochmals betätigen, ist das Menü direkt gesperrt. Es können keine weiteren Einstellungen geändert bzw. vorgenommen werden. Sie gelangen auf das Start-Display.

25. Sie können jetzt nur noch mit den programmierten

Einstellungen arbeiten, den Drehmoment- / Drehwinkel- Schlüssel ein- und ausschalten und mit dem entspre

chenden Code den Zugang zum Menü wieder öffnen.

8.8 Zugang Menü öffnen

26. Betätigen Sie um in das Menü zu gelangen.

27. Es erscheint die Anzeige: Code, 0000. Die erste Ziffer

28. Geben Sie Ihren programmierten Code ein, in dem Sie

die markierten Ziffern des Codes mit ändern. Bestätigen Sie die Eingabe mit . Die Markierung springt auf die nächste Ziffer. Verfahren Sie mit der Eingabe der nächsten markierten Ziffer wie zuvor, durch drücken von und bestätigen mit .

29. Nach der letzten Bestätigung mit

gelangen Sie wieder in das Menü, Menüpunkt „Modus“. Der Zugang zum Menü ist nun wieder geöffnet. Durch betätigen von

können Sie andere Menüpunkte anwählen, um weitere Einstellungen vorzunehmen. Durch betätigen von gelangen Sie wieder auf das Start-Display.

Unter dem Menüpunkt ,,Reset” befinden sich die Funktionen ,,Reset” und ,,Werkseinstellung”. Mit der Funktion ,,Reset” wird der Drehmoment- / Drehwinkel-Schlüssel aus- und wieder ein

geschaltet, bzw. neu gestartet. Beim ,,Reset” wird das System in einen definierten Anfangszustand gebracht. Dies kann erfor

derlich sein, wenn der Schlüssel nicht mehr ordnungsgemäß- funktioniert und auf die üblichen Eingaben nicht reagiert. Mit der Funktion ,,Werkseinstellungen” wird der Drehmoment- / Drehwinkel-Schlüssel auf den Auslieferzustand ab Werk zurück

gestellt und wie unter ,,Reset” aus- und wieder eingeschaltet, bzw. neu gestartet. HINWEIS! Achtung, alle selbst programmierten Einstellungen, auch Parametersätze und Ablaufpläne, werden gelöscht

8.10 Anwendung / Betätigung des

Drehmoment- / Drehwinkel-Schlüssels Der Drehmoment- / Drehwinkel-Schlüssel sollte ausschließlich am Handgriff rechtwinklig zur Schraubverbindung betätigt wer

den! Die eingesetzte Handkraft muss gleichmäßig auf die Mitte des Handgriffs (Ringmarkierung) aufgebracht werden. Um Messfehler bei der Drehwinkelmessung zu vermeiden, darf sich das zu verschraubende Werkstück oder dessen Auflage wäh

rend der Betätigung nicht mitdrehen, bewegen oder schwanken. Zur Reduzierung des Stromverbrauchs können Sie auch die Display-Dimmung einschalten. Nach ca. 30 sek. wird das Display leicht abgedunkelt.

Der Drehmoment- / Drehwinkelschlüssel ist für die Verbindung mit der optional erhältlichen Smart-Tool-Software vorbereitet. Die weitere Vorgehensweise zum Verbindungsaufbau, Auslesen der Speicherdaten und zur Programmierung des Schlüssels mit der Software, ist Bestandteil der Bedienungsanleitung der SmartTAC-Tool-Software.

Aufbau und Funktion14

9. Justierung / Kalibrierung

Ein elektronischer Drehmoment- / Drehwinkel-Schlüssel sollte regelmäßig überprüft und kalibriert werden. Nach län

gerem Gebrauch ist eine werkseitige Neu-Zertifizierung bzw. Re-Kalibrierung ratsam. Elektronische Drehmoment- / Drehwinkel-Schlüssel sind Messwerkzeuge. Messwerkzeuge sind in den vom Qualitätsmanagement festgelegten Zeitabständen mit dafür geeigneten Messeinrichtungen zu prüfen und bei Bedarf zu justieren. Der Zeitabstand zwischen den Prüfterminen ist abhängig von der Häufigkeit der Nutzung. Wir empfehlen dies nach ca. 5000 Schraubvorgängen, spätestens aber nach sechs Monaten. HINWEIS! Im Menüpunkt „Version“ stehen Informationen über den Softwarestand, die Seriennummer, das Datum der letzten Kalibrierung und die verbleibende Anzahl an Auslösungen bis zur näch

sten Kalibrierung des Schlüssels.

1. Um die Informationen unter dem Menüpunkt „Version“

aufzurufen, müssen Sie mit

in das Menü wechseln und vorzugsweise mit den Menüpunkt „Version“ auswählen.

2. Nach Betätigung von

im Menüpunkt „Version“ können Sie die Informationen zum Softwarestand einsehen.

3. Die weiteren Informationen befinden sich auf der zweiten

Seite des Displays. Mit

gelangen Sie auf die zweite Seite und mit gelangen Sie wieder zurück. HAZET verfügt über entsprechende Prüfeinrichtungen. Die an HAZET eingesandten HAZET-Drehmoment- / Drehwinkel- Schlüssel erhalten Sie nach Überprüfung und eventuell not

wendiger Justierung /Kalibrierung mit Prüfzertifikaten zurück. Die bei HAZET eingesetzten Drehmoment- und Drehwinkel- Prüfeinrichtungen werden durch den deutschen Kalibrierdienst (DKD) ständig überwacht und wenn notwendig kalibriert bzw. justiert. Dies sichert die vorhandene, notwendige Kompetenz auf dem Gebiet des kontrollierten Schraubanzuges und die Qualität des HAZET-Werkzeuges. Wir nehmen den elektronischen Drehmoment- / Drehwinkel- Schlüssel auch über Ihren Fachhändler zur Überprüfung und Kalibrierung ins HAZET-WERK.

10. Drehmoment-/Drehwinkel-

Zertifikate und Kalibrieranweisung Jedem Drehmoment- / Drehwinkel-Schlüssel liegt ein Kalibrierschein nach DIN EN ISO 6789-2:2017 und VDI/VDE 2648 Blatt 2 bei. Bei Verlust der Zertifikate oder bei Bedarf der Kalibrieranweisung wenden Sie sich bitte an das HAZET-Service-Center.

Zu allen HAZET-Drehmoment- / Drehwinkel-Schlüsseln ist umfangreiches Qualitätszubehör lieferbar. Siehe im HAZET-Werkzeug-Handbuch oder im Internet unter: www.hazet.de15

Meldung Ursache Maßnahme Keine Anzeige im Display Kein Akku eingelegt, Akku falsch eingelegt oder Akku ist entladen Neuen, vollen Akku richtig einlegen, siehe Punkt 7 Inbetriebnahme Keine Anzeige im Display Ist ein neuer, voller Akku richtig eingelegt und es erscheint nach dem Einschalten, durch Betätigen von

(3 Sek. bis Signalton 2x ertönt) trotzdem keine Anzeige, ist der Drehmoment- / Drehwinkel-Schlüssel defekt. Schicken Sie den Drehmoment- / Drehwinkel- Schlüssel zur Überprüfung zu Ihrem HAZET- Service. „Systemtest n.i.O“ Beim Einschalten läuft ein elektronischer Systemtest. Wurde der Drehmoment- / Drehwinkel-Schlüssel beim Einschalten belastet, erscheint die Meldung „Systemtest n.i.O“. Schalten Sie den Drehmoment- / Drehwinkel- Schlüssel durch Betätigen von

aus. Legen Sie den Drehmoment- / Drehwinkel-Schlüssel, unbelastet auf eine gerade, stabile Unterlage. Zum Einschalten des Drehmoment- / Drehwinkel-Schlüssels betätigen Sie erneut (3 Sek. bis Signalton 2x ertönt) „Systemtest n.i.O“ Wenn sicher gestellt ist, das der Drehmoment- / Drehwinkel-Schlüssel beim Einschalten unbelastet war und die Meldung „Systemtest n.i.O“ trotzdem erscheint, arbei

ten die Drehmomentsensoren, z.B. nach einer Überlastung, nicht einwandfrei. Schicken Sie den Drehmoment- / Drehwinkel- Schlüssel zur Überprüfung zu Ihrem HAZET-Service. „Service“ Erscheint nach dem Einschalten des Drehmoment- / Drehwinkel-Schlüssels die Anzeige „Service“ ist das ein Hinweis darauf, dass nach der letzten Kalibrierung 5000 Lastwechsel durchgeführt wurden. Wenn Sie diesen Hinweis ignorieren möchten, betä

und gleichzeitig. Es kann umgehend weiter gearbeitet werden. Diese Meldung erscheint bei jedem Einschalten erneut. Schicken Sie den Drehmoment- / Drehwinkel- Schlüssel zum Kalibrieren zu Ihrem HAZET- Service. Die Drehrichtung, der Drehmoment-Zielwert und die Toleranz- Angabe in % wird beim Einschalten nicht ange

zeigt Sie befinden sich im Modus „Drehmoment Anzeigend“ Sie können im Programm „Drehmoment Anzeigend“ arbeiten. Sie können das Drehmoment-Programm ändern. Siehe unter Punkt 8 Programmierung Bei Betätigung des Drehmoment- / Drehwinkel- Schlüssels wird kein Wert auf dem Display gezeigt. Sie befinden sich im Start- Display. Die „OK“- Anzeige wird angezeigt. Kontrollieren Sie die Einstellungen sorgfältig. Bestätigen Sie die Einstellungen durch Betätigen von . Die Anzeige „OK“ erlischt. Der Drehmoment- / Drehwinkel-Schlüssel ist betriebsbereit. Drehmoment- oder Drehwinkelwert im Wechsel mit n.i.O. Der gezogene Drehmoment- oder Drehwinkelwert war nicht in der pro

grammierten Toleranz des Zielwertes. Der Drehmoment- oder Drehwinkelwert war zu niedrig. Beim Betätigen wurde keine oder nur die erste Signalstufe aktiviert. Verfahren Sie entsprechend den Anweisungen für diesen Schraubfall: z.B. Schraube lösen und erneut anziehen oder durch eine neue Schraube ersetzen. Erhöhen Sie behutsam das Drehmoment. Achten Sie auf die Betätigungsgeschwindigkeit und die Signalstufen. Betätigen Sie den Drehmoment- / Drehwinkel-Schlüssel so, dass Sie innerhalb der zwei

ten Signalstufe bleiben. Drehmoment- oder Drehwinkelwert im Wechsel mit n.i.O. Der gezogene Drehmoment- oder Drehwinkelwert war nicht in der pro

grammierten Toleranz des Zielwertes. Der Drehmoment- oder Drehwinkelwert war zu hoch. Beim Betätigen wurde die dritte oder vierte Signalstufe aktiviert. Verfahren Sie entsprechend den Anweisungen für diesen Schraubfall: z.B. Schraube lösen und erneut anziehen oder durch eine neue Schraube ersetzen. Verringern Sie die Betätigungskraft. Achten Sie auf die Betätigungsgeschwindigkeit und die Signalstufen. Betätigen Sie den Drehmoment- / Drehwinkel- Schlüssel so, dass Sie innerhalb der zweiten Signalstufe bleiben.16

Meldung Ursache Maßnahme Die vierte Signalstufe mit rotem Dauerlicht, Dauer- Signalton und Dauer- Vibration spricht an. Es erscheint der Hinweis: „Fehler Überlast“ Das aufgebrachte Drehmoment war oberhalb des maximal zulässigen Drehmomentbereiches des Drehmoment- / Drehwinkel-Schlüssels. Erreichen Sie die vierte Signalstufe, müssen Sie den Schraubvorgang sofort abbrechen. Bei Nichtbeachtung können Sie den Drehmoment- / Drehwinkel-Schlüssel beschädigen oder zerstö

ren. Bestätigen Sie den Heinweis durch gleichzei- tiges Betätigen von

und . Schalten Sie den Drehmoment- / Drehwinkel-Schlüssel mit

wieder ein Code 0000 Der Zugang zum Menü ist durch einen Code gesperrt. Geben Sie den Code ein, um den Zugang zum Menü zu öffnen. Die werkseitige Codierung lautet „0000“. Sollten Sie Ihren eigenen Code verloren haben, wenden Sie sich mit Angabe der Seriennummer des Drehmoment- / Drehwinkel-Schlüssel an Ihrem HAZET-Service Speicher voll, ab nächster Messung Datenverlust! In Verbindung mit gelbem Lichtsignal. Alle Speicherplätze sind voll. Bestätigen Sie den Hinweis durch gleichzeitiges drü

Sie haben die Möglichkeit die Daten im Speicher auf

zurufen oder extern abzuspeichern. Wenn Sie weiter arbeiten, wird der erste Block mit Speicherplätzen gelöscht. Batterien leer Der Akku ist entladen. Betätigen Sie den Drehmoment- / Drehwinkel- Schlüssel nicht mehr. Wechseln oder laden Sie den Akku. Siehe Punkt 7 Inbetriebnahme Die Drehwinkelmessung / -anzeige steigt während der Betätigung nicht weiter an bzw. fällt kurzzeitig aus. Das Fügemoment wurde am Anfang des Gewindes bzw. der Betätigung überschrit

ten, wodurch die Drehwinkelmessung akti- viert wurde. Beim Weiterdrehen fällt das Drehmoment unter das zuvor erreichte Füge- moment. Das kann auftreten, wenn das Gewinde beschädigt oder verschmutzt ist. Verfahren Sie entsprechend den Anweisungen für diesen Schraubfall: z.B. Schraube lösen und erneut anziehen oder durch eine neue Schraube ersetzen. Ggf. Gewinde reinigen und / oder nachschneiden. Der Drehwinkel wird nicht gemessen bzw. angezeigt. Die Schraube ist schon so fest (vor-) ange

zogen, dass sie sich nicht mehr weiter dreht. Das kann auftreten, wenn die Schraube z.B. mit einem Schlagschrauber eingedreht wurde. Verfahren Sie entsprechend den Anweisungen für diesen Schraubfall: z.B. Schraube lösen und erneut anziehen oder durch eine neue Schraube ersetzen.17

• Transportieren Sie den Drehmoment- / Drehwinkel- Schlüssel nur in seinem Koffer und sichern Sie ihn beim Transport gegen Herunterfallen. Vermeiden Sie schock

artige, mechanische Einwirkungen, wie z.B. harte Stöße oder Fallen lassen. Bei Nichtbeachtung können die elek

tronischen Komponenten des Drehmoment- / Drehwinkel- Schlüssels beschädigt werden.

2. Hotline / Kontakt

Dieses Produkt wurde nach unseren hohen Qualitätsansprüchen entwickelt und geprüft. Sollten Sie Fragen, Anmerkungen, Verbesserungsvorschläge oder Änderungswünsche haben, sind wir Ihnen im Sinne aller HAZET-Kunden dafür dankbar und ste

hen Ihnen gerne zur Verfügung Ihr Ansprechpartner für: Gewährleistung · Instandsetzung · Justierung · Kalibrierung ist der HAZET-Partner vor Ort oder das HAZET Service-Center: [e-mail]

• Zur Entsorgung reinigen und zerlegen Sie den Drehmoment- / Drehwinkel-Schlüssel unter Beachtung geltender Arbeits- und Umweltschutzvorschriften.

• Führen Sie die Bestandteile der Wiederverwertung zu. Entsorgen Sie elektronische Bauteile und Akkus ent

sprechend den gesetzlichen Bestimmungen und Umweltschutzvorschriften z.B. bei Altmaterialsammelstellen bzw. Wertstoffhöfen. Verschrotten Sie metallische Materialreste.

• Elektroschrott, Elektronikkomponenten, Schmier- und andere Hilfsstoffe unterliegen der Sondermüllbehandlung und dürfen nur von zugelassenen Fachbetrieben entsorgt werden!

• Die Verringerung von Umweltbelastungen und die Bewahrung der Umwelt, stehen im Mittelpunkt unserer Aktivitäten!

• Lassen Sie alle Service- oder Reparaturarbeiten immer nur durch Fachpersonal ausführen. Wenden Sie sich dazu bitte an den HAZET-Service.

• Es dürfen nur Original-HAZET-Ersatzteile verwendet werden.

• Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall des Werkzeuges führen.

• Bei Verwendung nicht freigegebener Ersatzteile erlö

schen sämtliche Garantie-, Service-, Schadenersatz- und Haftpflichtansprüche gegen den Hersteller oder seine Beauftragten, Händler und Vertreter.

• Tauschen Sie schwächer werdende Akkus rechtzeitig aus. Verwenden Sie nur Akkus des vorgegebenen Typs. Beachten Sie die Einbaurichtung.

Drehmoment- / Drehwinkel-Schlüssel nur in seiner Verpackung lagern.

• Gegen Herunterfallen sichern.

• Trocken und staubfrei lagern.

• Nicht im Freien aufbewahren.

• Für Unbefugte unzugänglich aufbewahren.

• Lagertemperatur -10° C bis +40° C.

• Relative Luftfeuchtigkeit max. 60 %. ACHTUNG! Wenn Sie den Drehmoment- / Drehwinkel- Schlüssel längere Zeit nicht benutzen, entnehmen Sie den Akku. Auslaufende Akkus können Beschädigungen am Werkzeug verursachen. Datum und Uhrzeit sind bei einer Inbetriebnahme neu zu programmieren. Siehe Abschnitt 7 Inbetriebnahme, unter 7.2.4

Aufbewahrung und Lagerung

Alle innen liegenden mechanischen und elektronischen Funktionselemente sind wartungsfrei.

• Drehmoment- / Drehwinkel-Schlüssel nur mit trockenem Tuch reinigen.

• Keinen Flüssigkeiten und / oder aggressiven Substanzen aussetzen.

Wartung und Pflege18 Notizen19
