用户手册 Q8741E AXIS

0:表示该有毒有害物质在该部件所有均质材料中 的含量均在GB/T26572标准规定的限量要求以下。 X:表示该有毒有害物质至少在该部件的某一均质 材料中的含量超出GB/T26572标准规定的限量要

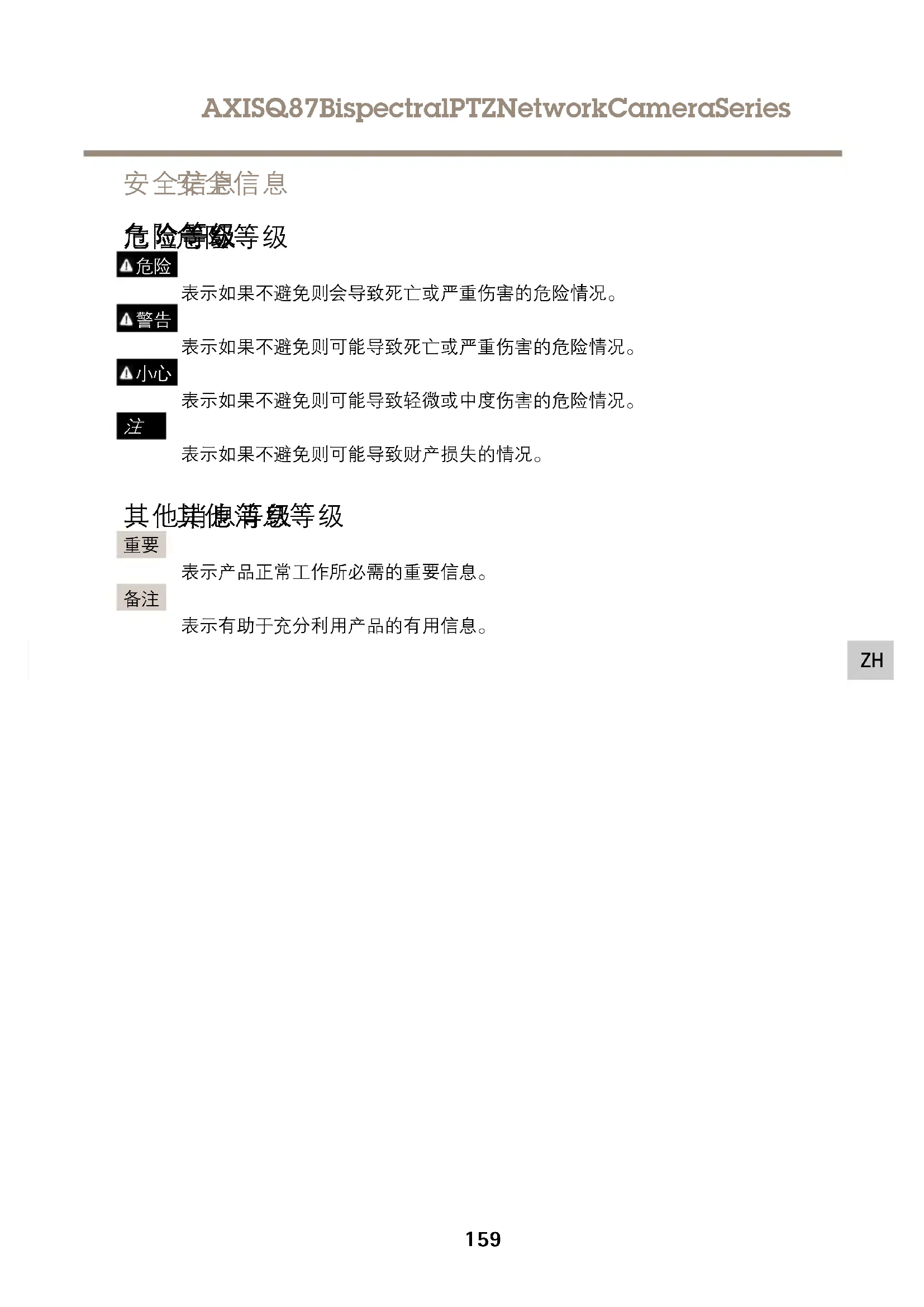

表示如果不避免则会导致死亡或严重伤害的危险情况。

表示如果不避免则可能导致死亡或严重伤害的危险情况。

表示如果不避免则可能导致轻微或中度伤害的危险情况。

表示如果不避免则可能导致财产损失的情况。

电击风险。安装产品或执行产品维护之前，所有电缆都应断电。

安讯士产品应由受过培训的专业人员进行安装，并遵守当地法律和法规。

伤害风险。活动部件。操作期间，请保持身体部位远离产品。安装或 维护产品时，请断开电源。

伤害风险。灼热的表面。请勿在操作期间触摸该产品。执行产品维护时， 请断开电源并让表面冷却。

• 避免将安讯士产品暴露在冲击或高压环境下。

• 请勿将产品安装在不稳固的立杆、支架、表面或墙壁上。

• 安装安讯士产品时，仅使用适用的工具。使用电动工具过度施力可能导致

• 仅使用符合产品技术规格的附件。这些附件可由安讯士或第三方提供。安讯 士推荐使用与产品兼容的安讯士电源设备。

• 请勿尝试自行维修产品。有关服务事项，请联系安讯士支持部门或安讯

• 请勿将摄像机镜头对准太阳或其他高强度辐射源，因为这可能会损坏摄像机。

• 安讯士产品运输途中，应使用其原包装或等效包装，以防对产品造成损坏。

安讯士产品使用3.0VBR2032锂电池作为其内部实时时钟(RTC)的电源。在正常情况 下，此电池将持续至少五年。 160AXISQ87BispectralPTZNetworkCameraSeries 蓄电池电量过低会影响实时时钟的运行，从而导致实时时钟在每次上电时重置。当电 池需要更换时，产品的服务器报告中将显示一条日志消息。有关服务报告的更多信 息，请参见产品的设置页面或与安讯士支持部门联系。 除非有需要，否则不应更换蓄电池，但是如果确实需要更换蓄电池，则请在 axis.com/support 上联系安讯士支持以寻求帮助。

3.0V纽扣锂电池包含1,2-二甲氧基乙烷(EGDME)，CAS编码为110-71-4。

• 仅可使用相同电池或安讯士推荐的电池进行更换。

• 根据当地法规或电池制造商的说明处理废电池。

-额外序号标签（2个） -AVHS身份验证密钥 162AXISQ87BispectralPTZNetworkCameraSeries

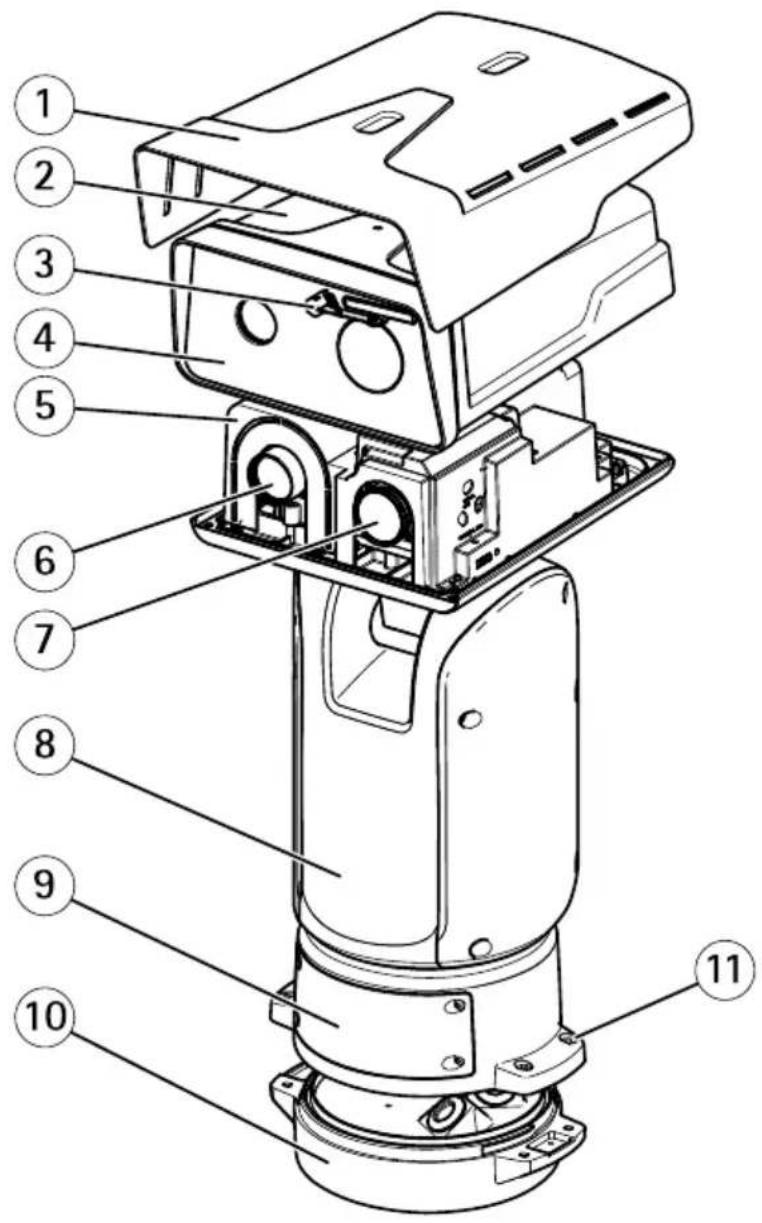

有关硬件组件的规格，请参见 规 格 在 第 179 页

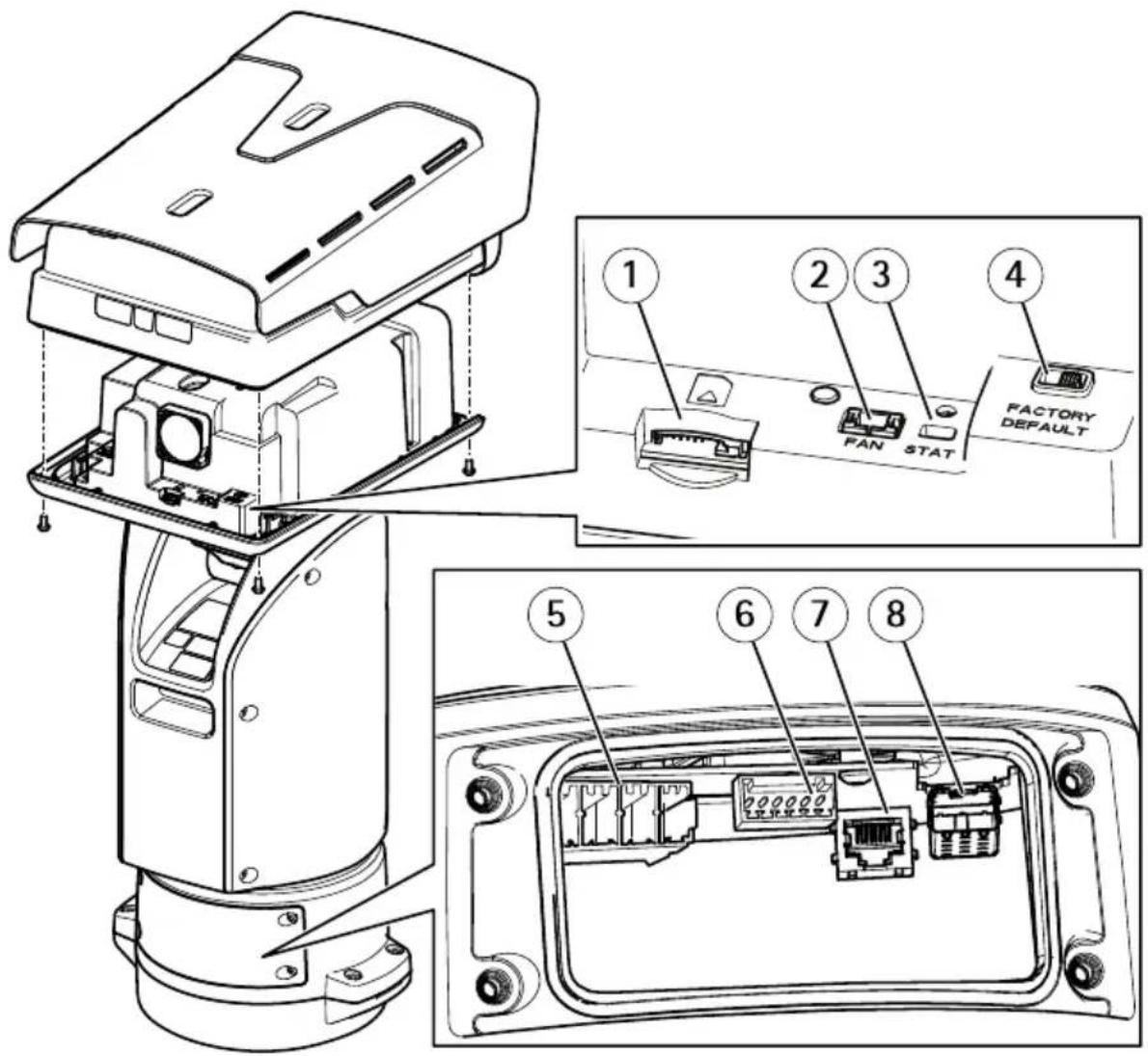

SFP 模 块 的 SFP 插 槽 （ 不 包 括 SFP 模 块 ）

电击风险。安装产品之前，所有电缆都应断电。

电气连接和导线管安装应由经过认证的电工执行，并遵守当地法规。

伤害风险。活动部件。操作期间，请保持身体部位远离产品。安装或 维护产品时，请断开电源。

伤害风险。灼热的表面。请勿在操作期间触摸该产品。执行产品维护时， 请断开电源并让表面冷却。

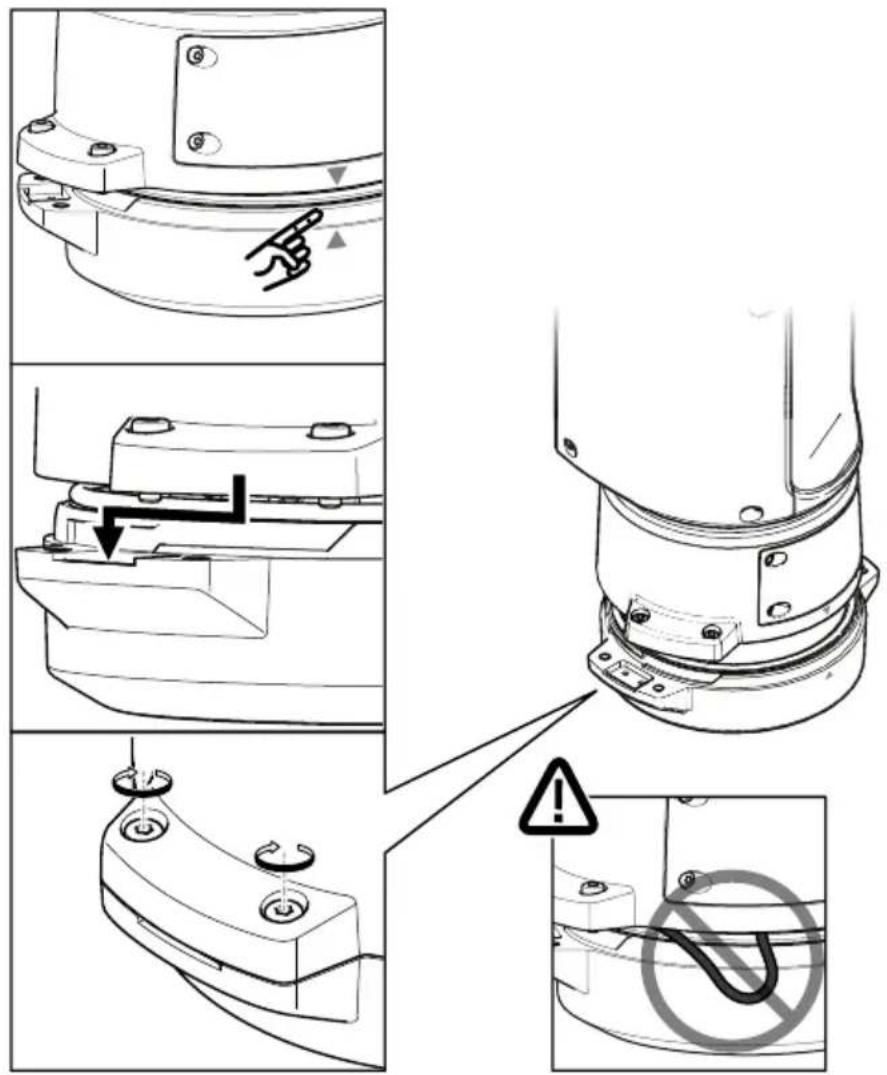

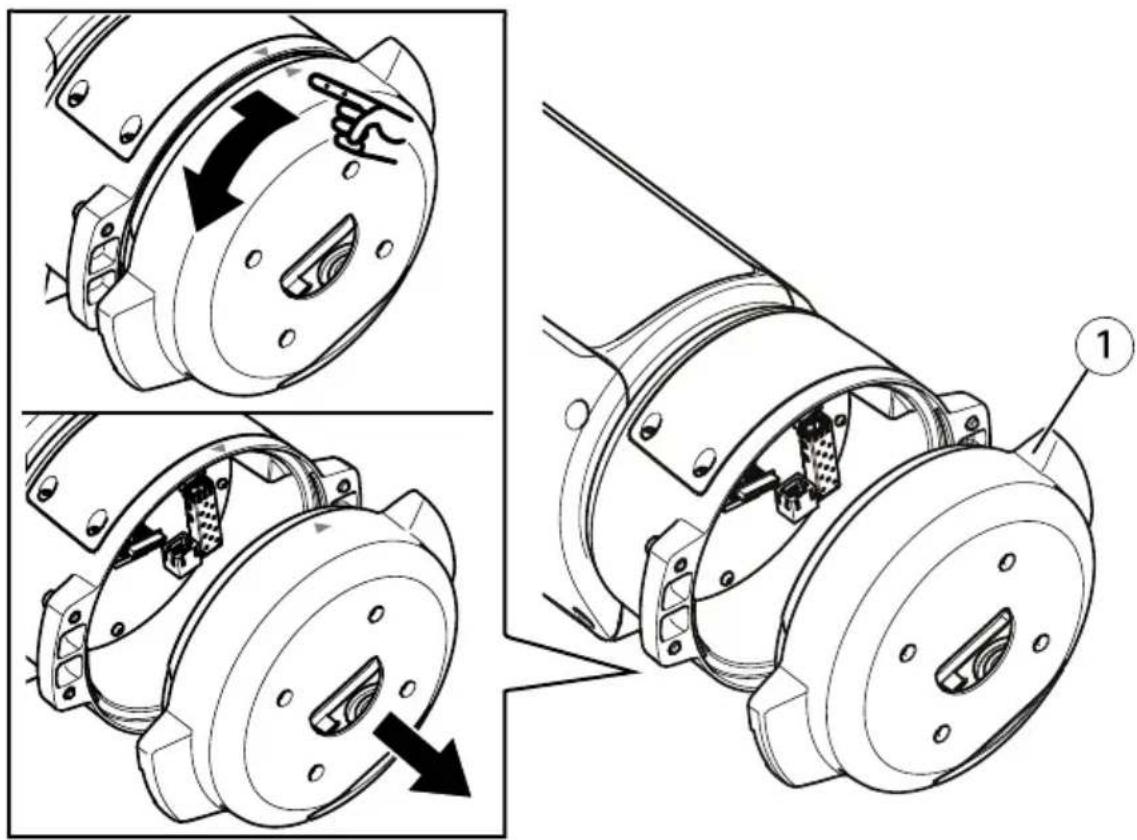

ZHAXISQ87BispectralPTZNetworkCameraSeries 2.同时逆时针拉转底座单元，直到底座单元和该单元其余部分的箭头对齐。 3.移除底座单元。

移除透明底座单元盖板时，请勿使用尖锐工具。 4.移除透明底座单元盖板。 166AXISQ87BispectralPTZNetworkCameraSeries

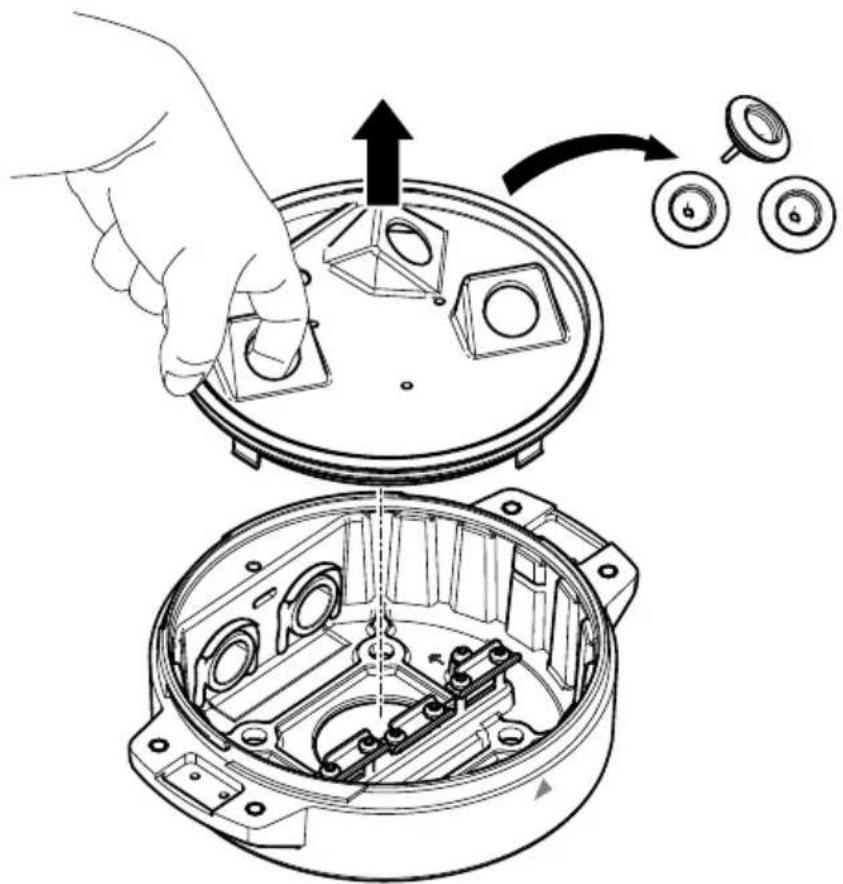

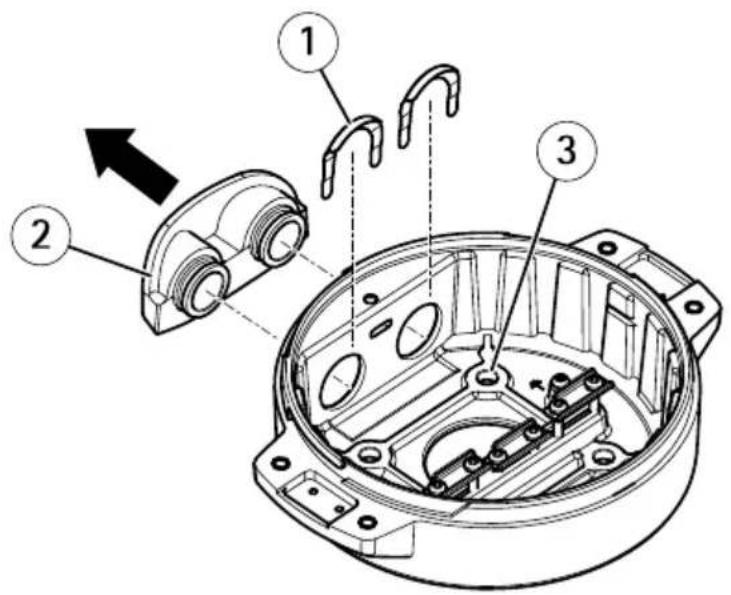

螺 丝 孔 （ 4 个 ） 5.仅适用于导线管安装：取下两个导线管盖夹，然后取下导线管盖。 6.在四个螺丝孔中使用适当的紧固件将底座单元固定到安装表面。

电击风险。本产品应同时使用电源线中的保护地线和接地编织层进行接地。确 保保护地线和接地编织层的两端与其各自的接地表面接触。

仅使用符合指定电缆区域要求的电缆。有关详细信息，请参见

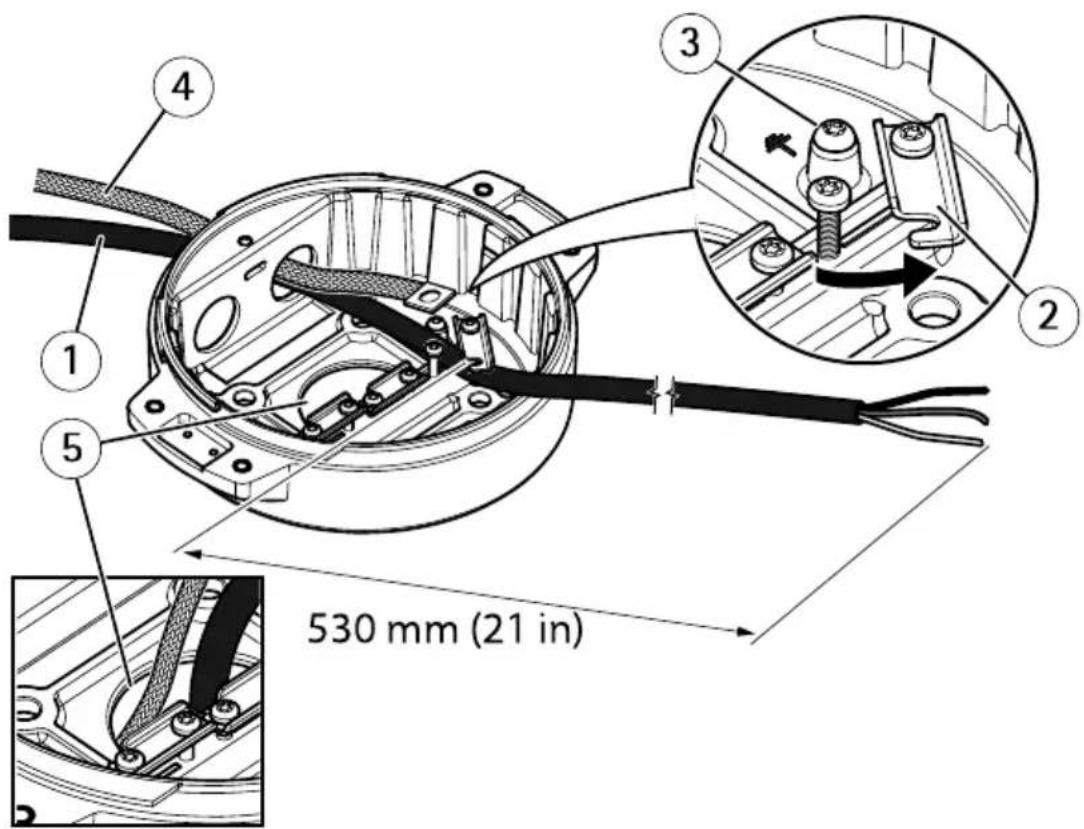

1.安装可选的导线管适配器（不包括）。 2.将接地编织层连接到接地螺丝。 3.将电源线、I/O电缆和网络电缆穿过底座单元上的孔（如上图所示）。或 者，将其穿过底部电缆孔。 4.将电源线穿过应力消除器，并保持应力消除器与电缆末端距离为530毫 米（21英寸）。 168AXISQ87BispectralPTZNetworkCameraSeries

I/O 电 缆 （ 可 选 ， 不 包 括 ）

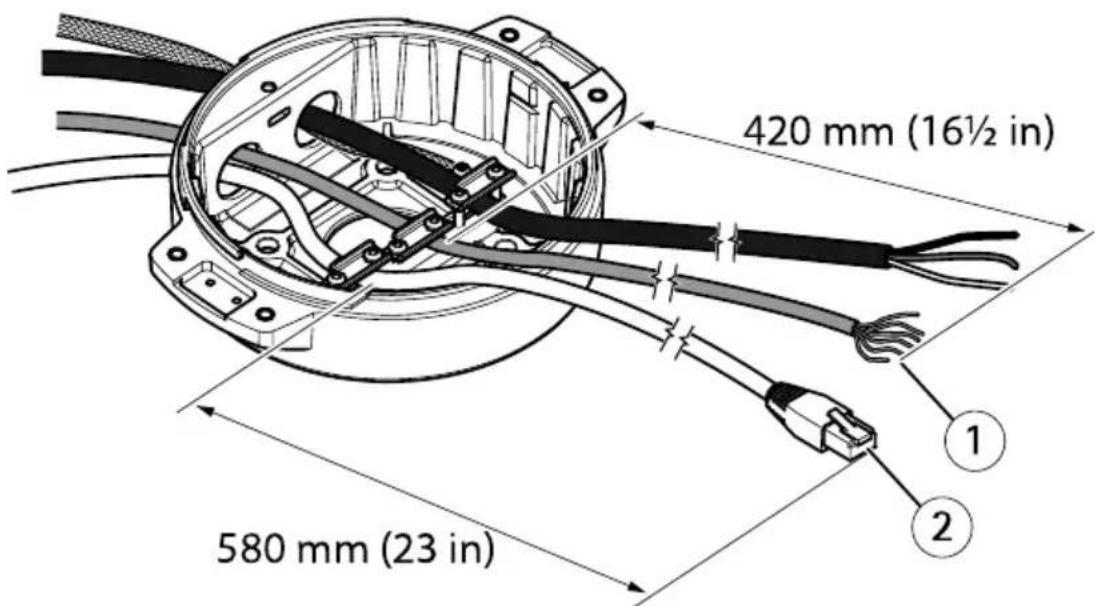

网 络 电 缆 （ 不 包 括 ） 5.将I/O电缆（可选）穿过应变消除件，并使应变消除件至电缆端的距离为420 毫米（16½英寸）。 6.将网络电缆（光纤电缆和/或RJ45电缆）穿过应力消除器，并保持应力消 除器与连接器末端的距离为580毫米（23英寸）。有关不同网络连接选项

安 装 网 络 链 路 在 第 173 页

I/O 电 缆 （ 可 选 ， 不 包 括 ）

透 明 底 座 单 元 盖 板 8.将电缆垫片安装到电缆上。请参见 电 缆 厚 度 在 第 181 页

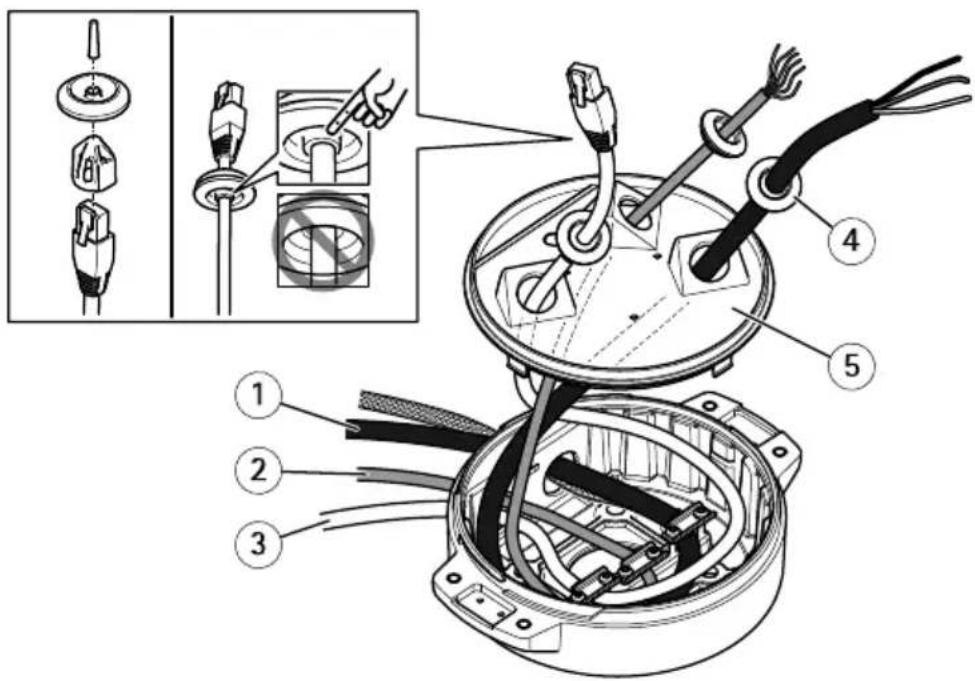

9.将电源线、I/O电缆和网络电缆（包括电缆垫片）穿过透明底座单元盖板上的 孔，然后按照上图所示进行布线。

如果您同时使用光纤电缆和RJ45电缆进行网络连接，请将光纤电缆与I/O电缆 穿过同一电缆垫片。在电缆和电缆垫片之间涂抹密封剂以防电缆滑出。有关不 同网络连接选项的详细信息，请参见 安 装 网 络 链 路 在 第 173 页

10.更换底座单元上的透明底座单元盖板，并将电缆垫片安装在孔内。 170AXISQ87BispectralPTZNetworkCameraSeries

保护地线务必比其他两条线（在电源线中）长约10毫米（3/8英寸），以

我们建议您分别将电源电缆护套和I/O电缆护套剪下大约90毫米（3½英寸） 和70毫米（2¾英寸），以便安装。 11.安装电源连接器和I/O连接器，请参见 接 口 在 第 179 页

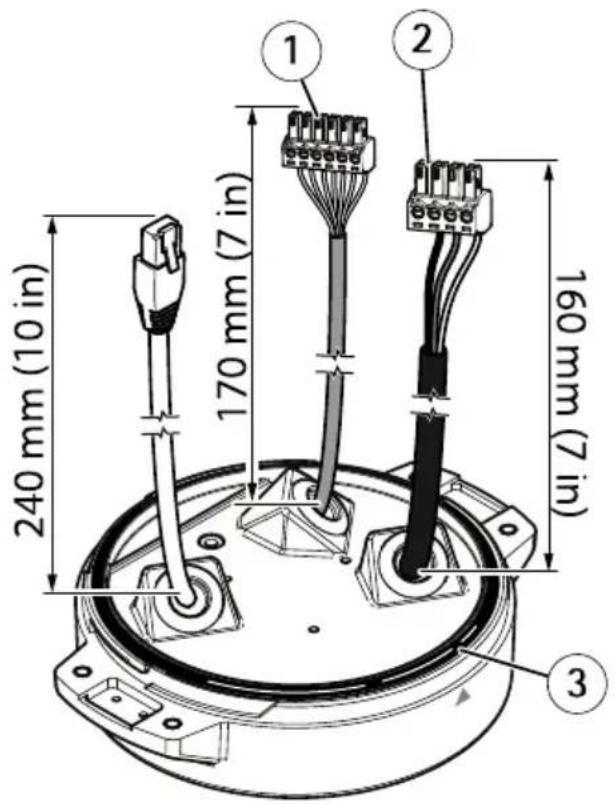

12.调整网络、I/O和电源线，以使电缆垫片与连接器末端的距离分别为240毫米 （10英寸）、170毫米（7英寸）及160毫米（7英寸）。

确保O型环正确安装在透明底座单元盖板周围。

ZHAXISQ87BispectralPTZNetworkCameraSeries 13.调整底座单元上的定位单元，从而确保两个单元上的箭头对齐。 14.按顺时针方向将定位装置转回至其初始位置并拧紧4个底座装置螺丝（扭 矩3.0牛米）。

在安装2个装置时，请确保电缆未被夹扁。 172AXISQ87BispectralPTZNetworkCameraSeries

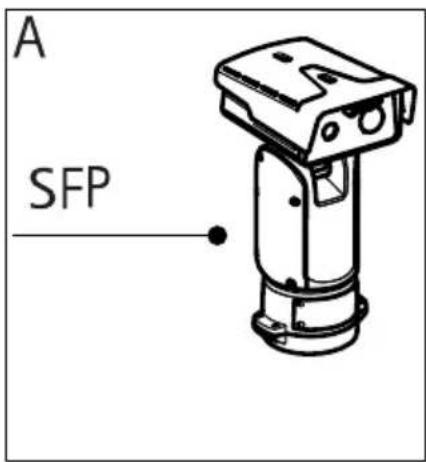

• A：通过光纤电缆或与SFP插槽中的SFP模块（带有相应的连接器）连接 的RJ45电缆。

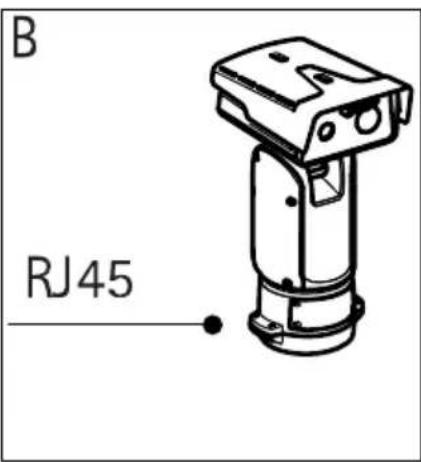

• B：通过与固定式RJ45连接器连接的RJ45电缆。

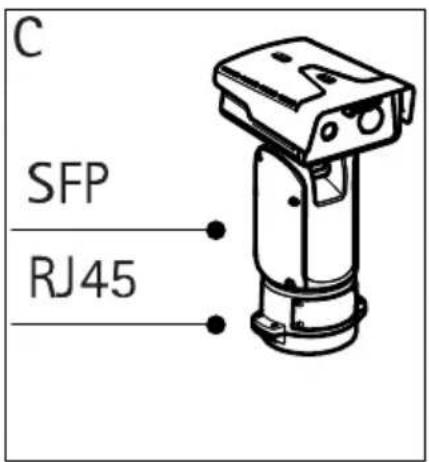

• C：同时连接上述两种电缆，在此情况下，通过SFP模块实现的连接用作主 网络链路，而通过固定式RJ45连接器实现的连接用作故障转移链路。 有关网络连接器位置的详细信息，请参见 接 口 在 第 179 页

• 不包括SFP模块。有关可用SFP模块的详细信息，请参见 www.axis.com

• 仅通过使用相应SFP模块的光纤电缆建立网络链路可用作远程布线安装的

1.松开四颗盖子螺丝(T20)，然后取下盖子。

SFP 模 块 的 SFP 插 槽 （ 不 包 括 SFP 模 块 ）

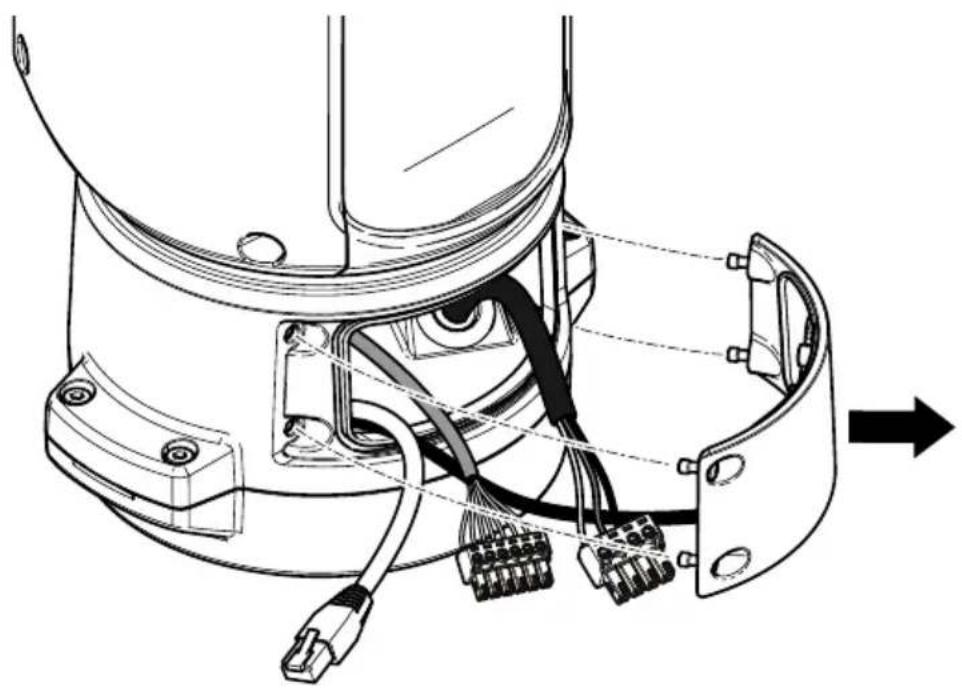

2.连接网络（光纤和/或RJ45）、I/O和电源线。有关不同网络连接选项的详细

安 装 网 络 链 路 在 第 173 页

174AXISQ87BispectralPTZNetworkCameraSeries 3.更换盖子，然后拧紧四颗盖子螺丝（扭矩3.0Nm）。 4.接通产品电源。

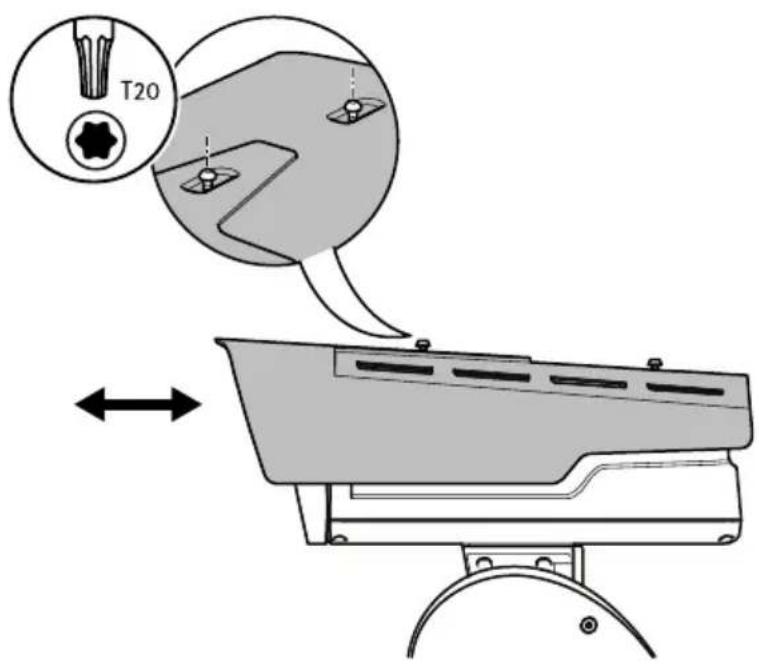

1.拧松耐候保护罩的2个螺丝。 2.将耐候保护罩设置在首选位置。 3.拧紧耐候保护罩的2个螺丝（扭矩0.8牛米）。

AXISIPUtility和AXISCameraManagement是用于在网络上查找安讯士产品以及在 Windows®中为其分配IP地址的建议方法。这两种应用程序都是免费的，可以从 www.axis.com/support

有关使用产品的更多信息，请参阅 www.axis.com

伤害风险。活动部件。操作期间，请保持身体部位远离产品。安装或 维护产品时，请断开电源。

伤害风险。灼热的表面。请勿在操作期间触摸该产品。在维修产品前， 请先断开产品电源并让表面冷却。

拆下顶罩以显露易受碰撞影响的视觉摄像机部件。在拆卸时，避免让顶罩

重置为出厂默认设置时应谨慎。重置为出厂默认设置将会把所有设置重置为 出厂默认值，包括IP地址。

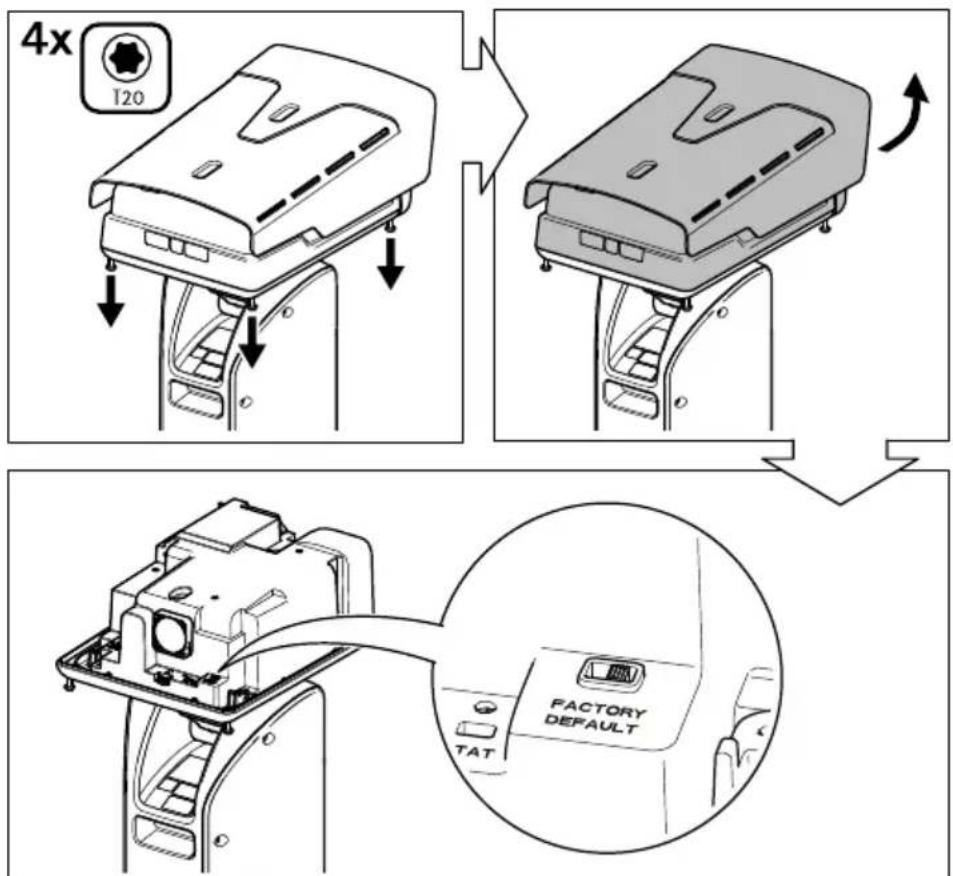

1.断开产品电源。 176AXISQ87BispectralPTZNetworkCameraSeries 2.旋松4个顶罩螺丝并拆下顶罩。 3.更改出厂默认设置开关的位置。 4.更换顶罩并拧紧螺丝（扭矩2.0牛米）。 5.重新连接产品电源。 您还可以通过产品网页将参数重置为出厂默认设置。转到设 设

• 有关本文档的最新版本，请参见 axis.com

欲查看本产品可用附件的完整列表，请转到axis.com上的产品页并选择“软件和

要查找最新版本的产品数据表，请转到 axis.com 上的产品页并查找支 支

伤害风险。活动部件。操作期间，请保持身体部位远离产品。安装或 维护产品时，请断开电源。

伤害风险。灼热的表面。请勿在操作期间触摸该产品。执行产品维护时， 请断开电源并让表面冷却。

• 损坏SD卡的风险。插入或取出SD卡时，请勿使用锋利的工具、金属物体或 过大力气。使用手指插入和取出该卡。

• 数据丢失和录制内容损坏的风险。产品正在运行时，请勿取出SD卡。在移除 之前，请从产品的网页卸载SD卡。 本产品支持microSD/microSDHC/microSDXC卡（不包括）。 有关SD卡的建议，请参见 axis.com

该产品应使用屏蔽网络电缆(STP)或光纤电缆进行连接。将产品连接到网络的 所有电缆应专用于其特定用途。确保根据制造商的说明安装网络设备。有关法

在外部设备结合了移动侦测、事件触发和报警通知等功能的情况下，使用I/O连接器。

除0VDC参考点和电源（DC输出）外，I/O连接器还提供连接至以下模块的接口：

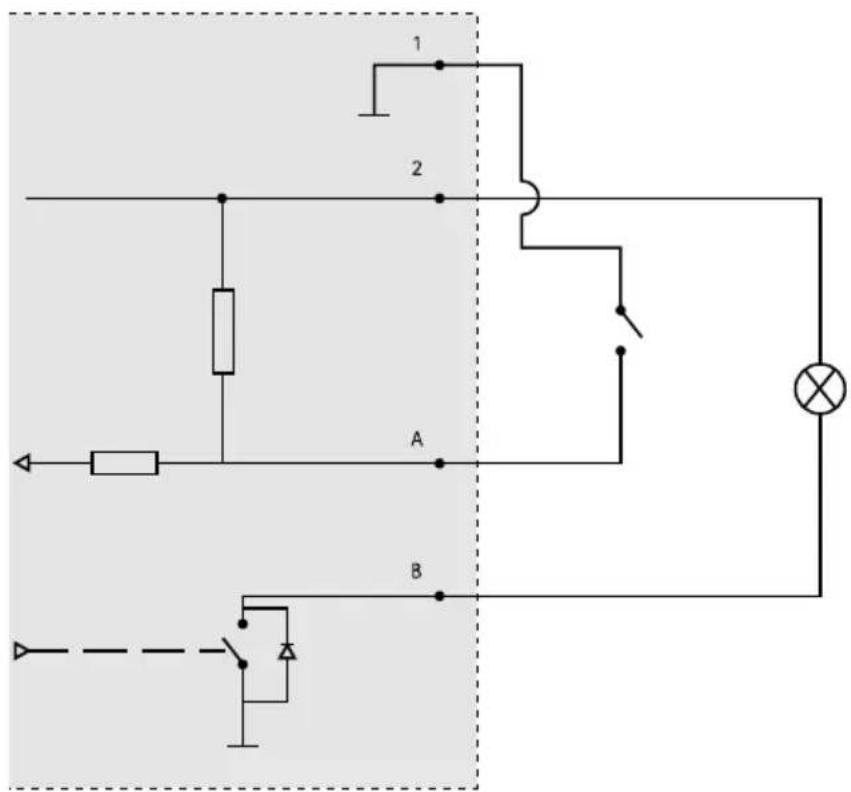

用于连接可在开路和闭路之间切换的设备，例如PIR传感器、门/窗触

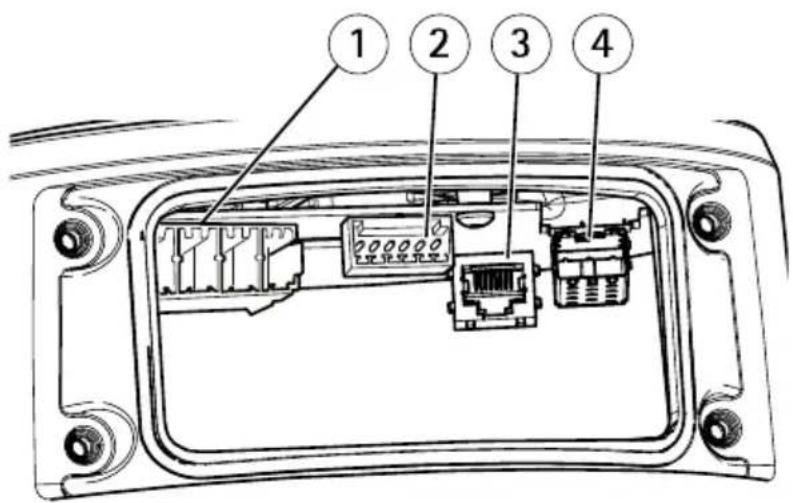

用于连接继电器和LED等外部设备。已连接的设备可通过VAPIX®应用程 序编程接口或在产品网页上进行激活。 6针可配置接线端子

DC 输 出 12 V ， 最 大 50 mA

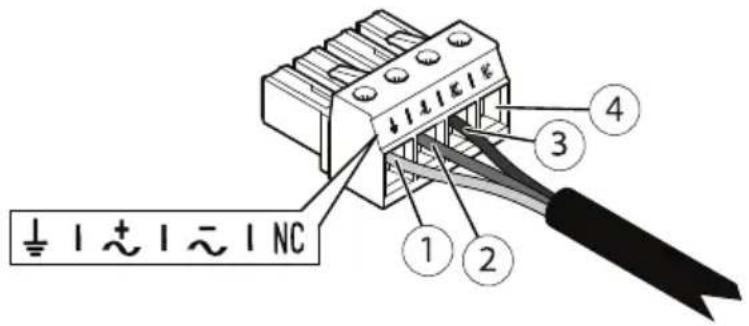

本部分仅适用于由24VAC和24VDC供电的产品。 180AXISQ87BispectralPTZNetworkCameraSeries

使用本产品随附的电缆垫片时，电缆直径应在5至11毫米（0.2至0.4英寸）的

• 使用与电缆孔和电缆区域相匹配的电缆垫圈或电缆套管 有关附件（如适合其他电缆区域的电缆垫圈和电缆套管）的信息，请参见 www.axis.com

工作温度：-50°C至55°C （-58°F至131°F） 冷启动（启动时间<1小时，到全面启 动）：-40°C(-40°F) 10–100%RH（非冷凝）

使用22米（72英尺）安讯士电缆24VDC/24–240VAC时，需要能够供应 300W的电源来补偿电缆中的功率耗损。

• 没有运行的水平转动/垂直转动/变焦/对焦/雨刷电机
