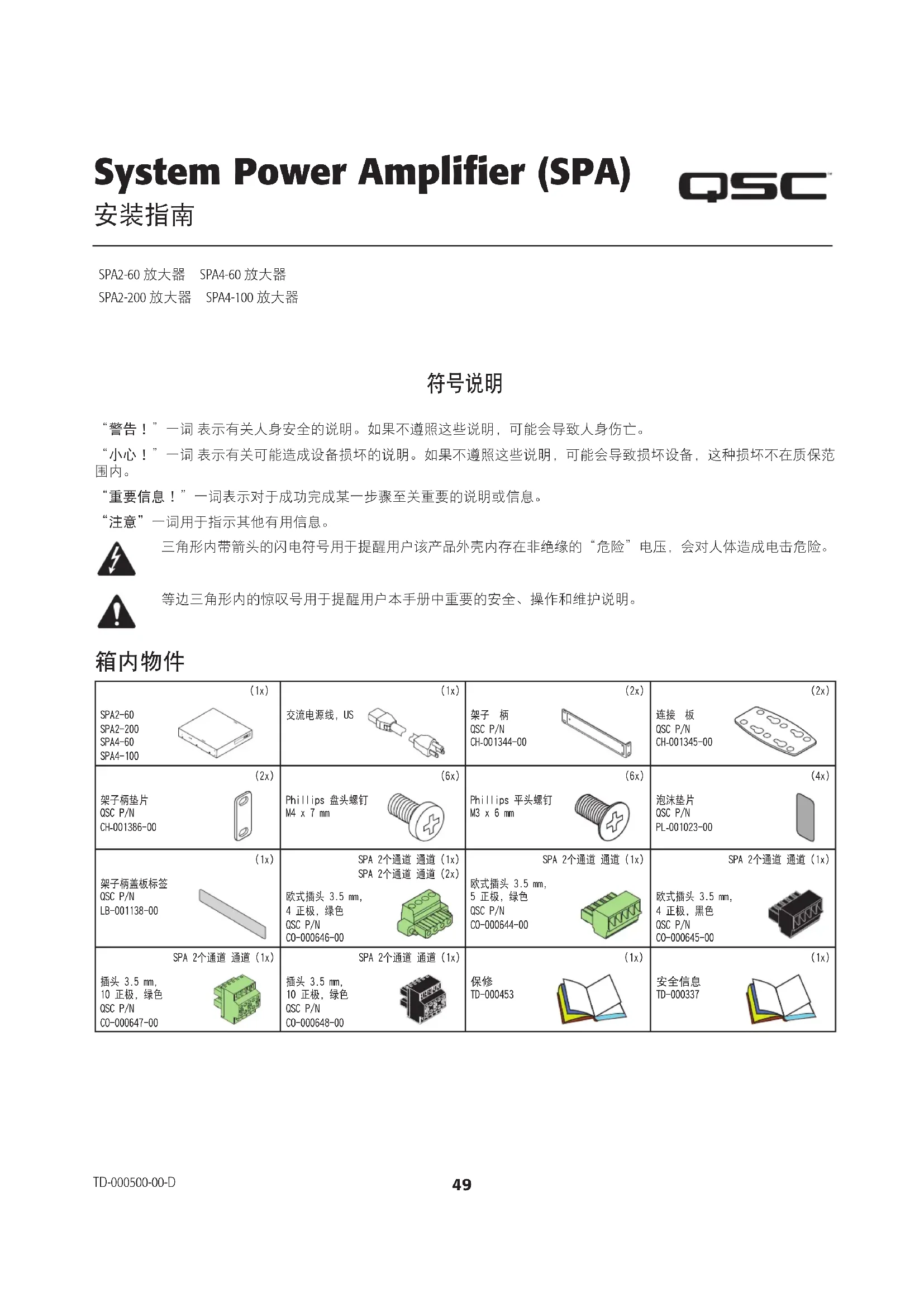

用户手册 SPA460 QSC

SPA2-60放大器 SPA4-60放大器

SPA2-200放大器 SPA4-100放大器

符号说明

“警告！”一词表示有关人身安全的说明。如果不遵照这些说明，可能会导致人身伤亡。

“小心！”一词表示有关可能造成设备损坏的说明。如果不遵照这些说明，可能会导致损坏设备，这种损坏不在质保范围内。

“重要信息！”一词表示对于成功完成某一步骤至关重要的说明或信息。

“注意”一词用于指示其他有用信息。

三角形内带箭头的闪电符号用于提醒用户该产品外壳内存在非绝缘的“危险”电压，会对人体造成电击危险。

等边三角形内的惊叹号用于提醒用户本手册中重要的安全、操作和维护说明。

箱内物件

(1x)SPA2-60SPA2-200SPA4-60SPA4-100	(1x)交流电源线, US	(1x)架子 柄QSC P/NCH-001344-00	(2x)连接板QSC P/NCH-001345-00	(2x)
(2x)架子柄垫片QSC P/NCH-001386-00	(6x)Phillips 盘头螺钉M4 x 7 mm	(6x)Phillips 平头螺钉M3 x 6 mm	(6x)泡沫垫片QSC P/NPL-001023-00	(4x)
(1x)架子柄盖板标签QSC P/NLB-001138-00	SPA 2个通道 通道 (1x)SPA 2个通道 通道 (2x)欧式插头 3.5 mm,4 正极,绿色QSC P/NCO-000646-00	SPA 2个通道 通道 (1x)欧式插头 3.5 mm,5 正极,绿色QSC P/NCO-000644-00	SPA 2个通道 通道 (1x)欧式插头 3.5 mm,4 正极,黑色QSC P/NCO-000645-00	SPA 2个通道 通道 (1x)
SPA 2个通道 通道 (1x)插头 3.5 mm,10 正极,绿色QSC P/NCO-000647-00	SPA 2个通道 通道 (1x)插头 3.5 mm,10 正极,绿色QSC P/NCO-000648-00	保修TD-000453	(1x)安全信息TD-000337	(1x)

安装

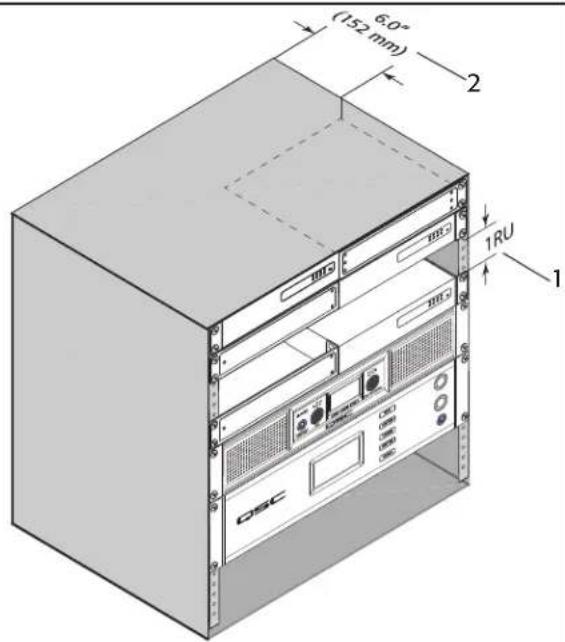

通风

建议在放大器上方留出1RU（1.75英寸/44.45毫米）的空间。
- 放大器背后留出至少6英寸距离。

注意：QSC系统功率放大器含有先进的保护电路，能够降低输出功率，从而维持安全的工作温度。如果通风不足，可能导致放大器在正常运行时降低输出功率（表示为Limiter/ProtectLED指示灯呈红色亮起）。为减少启动热限制的可能性，并使放大器适当地散热，我们建议您在放大器的正上方和背后留出空间，切勿摆放任何障碍物。

一图1一

请选择放大器安装配置

请选择以下其中一个配置方案：

A. 用19英寸机架安装一个放大器（安装在左侧或右侧）on page 51

D. 安装在桌面下或安装在墙上 on page 52

B. 用19英寸机架安装两个放大器（正面或背面朝外） on page 51

E. 独立放置在台面/桌面上 on page 53

C. 在机架中间部位安装一个放大器（正面或背面朝外）on page 52

F. 附带充气套件的安装 on page 53

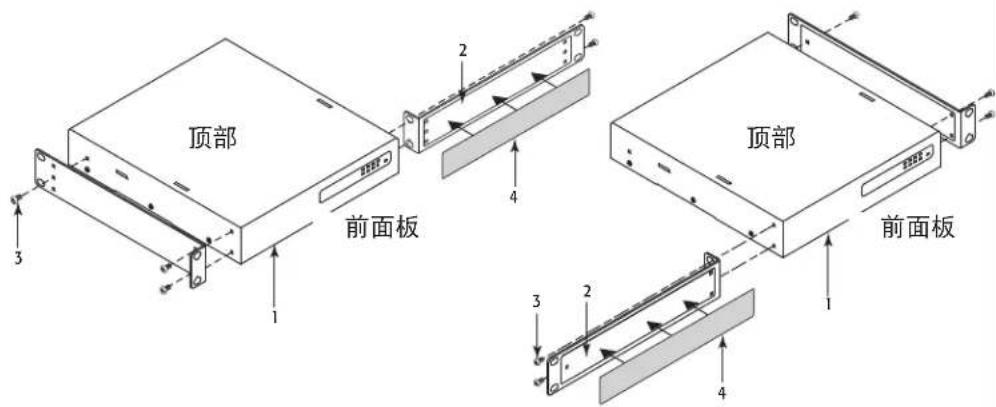

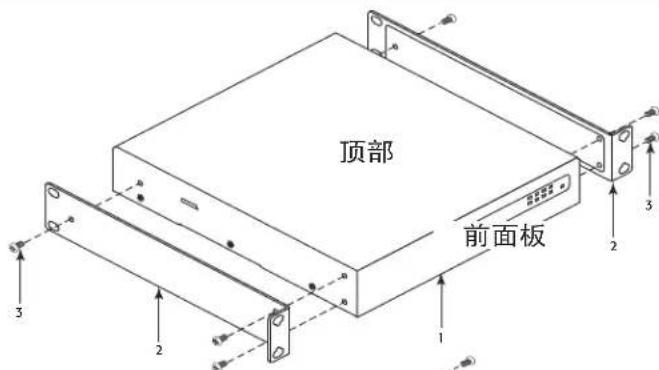

A. 用19英寸机架安装一个放大器（安装在左侧或右侧）

图2
1. (1)

2. (2)

3. (5)

4. (1)

一图2一

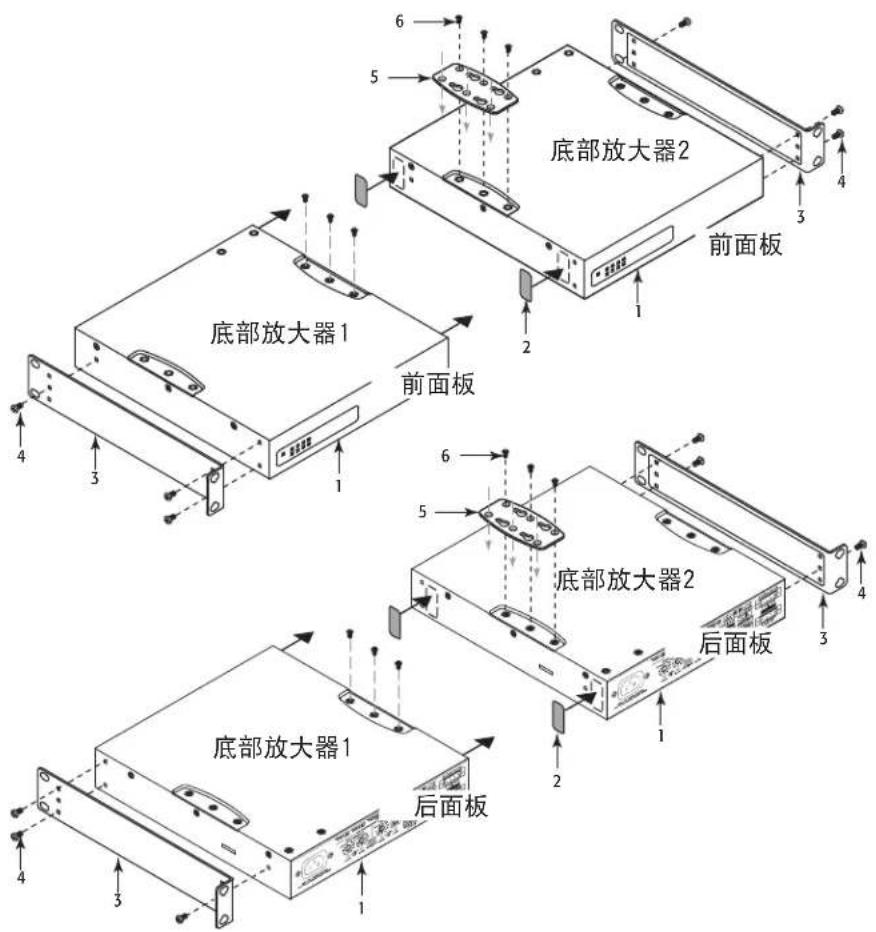

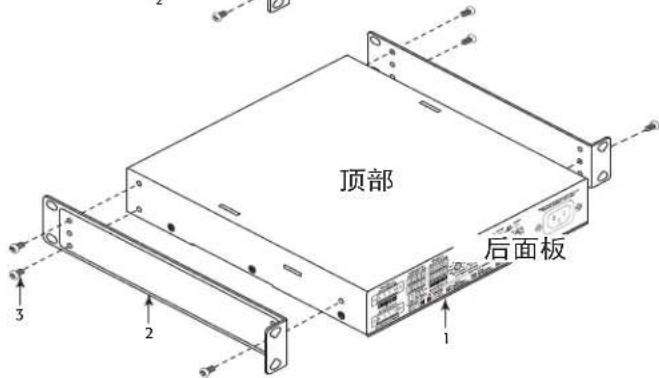

B. 用19英寸机架安装两个放大器（正面或背面朝外）

图3
1. (2)

2. (2)

3. (2)

4. (6)

5. (1)

6. (6)

一图3一

1. (1)

C. 在机架中间部位安装一个放大器（正面或背面朝外）
图4

1. (2)

1. (6)

一图4一

1. (1)

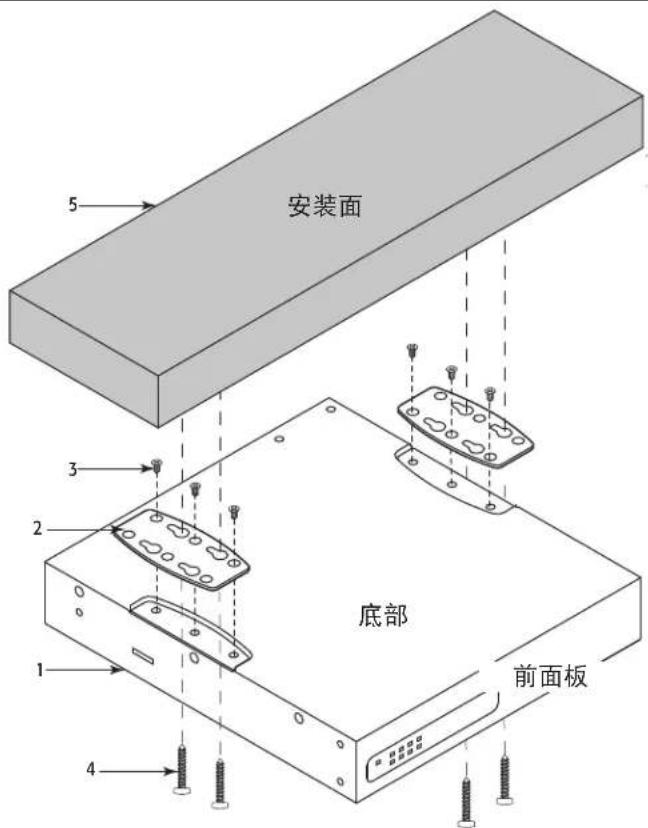

D. 安装在桌面下或安装在墙上
图5

1. (2)

1. (6)

1. (4)螺钉。

未提供——请在安装面上使用合适的

1. 安装面

一图5一

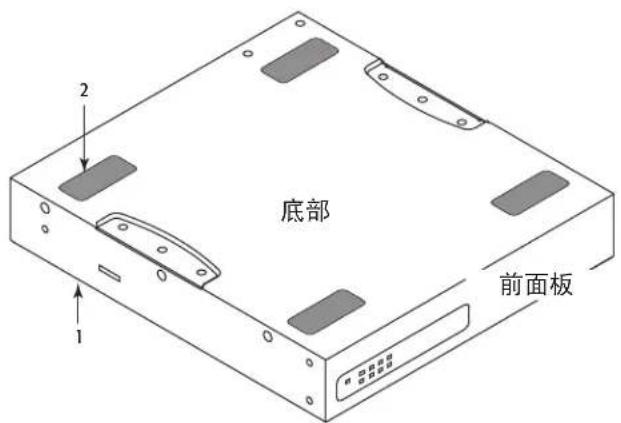

E. 独立放置在台面/桌面上

图6
1. (1)

2. (4)

一图6一

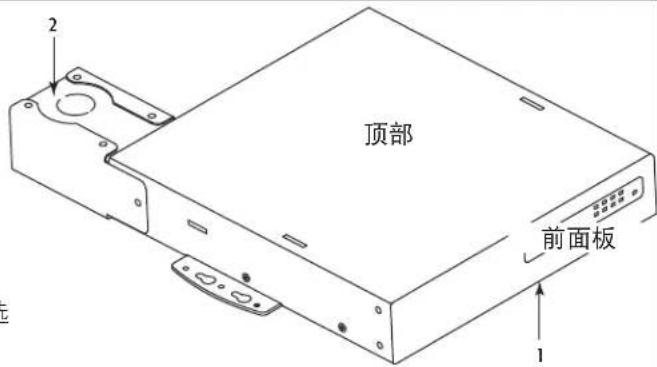

F. 附带充气套件的安装

请按照备选方案D安装在桌面下或安装在墙上。

图7
1. (1)

2. (1)

充气套件——只有与另行出售的可选充气套件（FG-000995-00）共同使用时，才适用于空气处理空间。

图8

一图7一

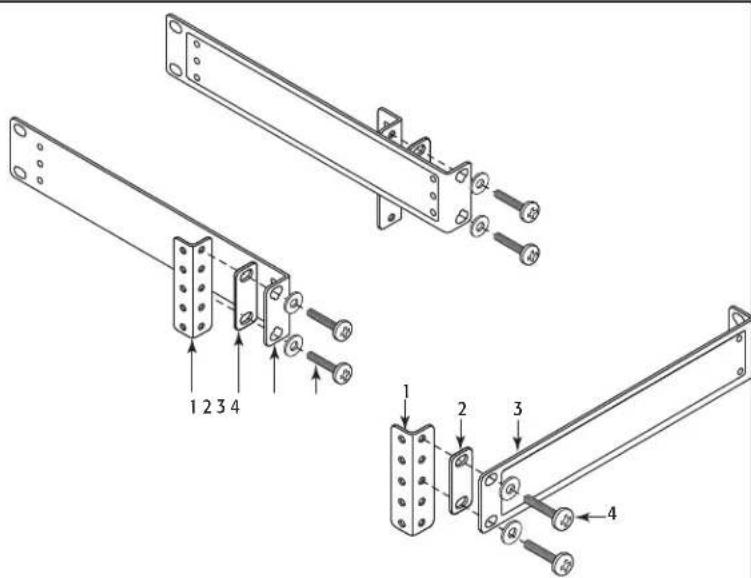

机架安装备选方案

所有的配置

您可以利用所示图例，任意配置并安装放大器。可以将图8右下角的图例翻转过来，以容纳左边的单个放大器。

1. 设备机架（未提供）
2. (2) 可选——作用是与Q-Sys Core 110 齐平
3. (2)
   4.（4）机架安装螺丝和垫圈（未提供）

一图8一

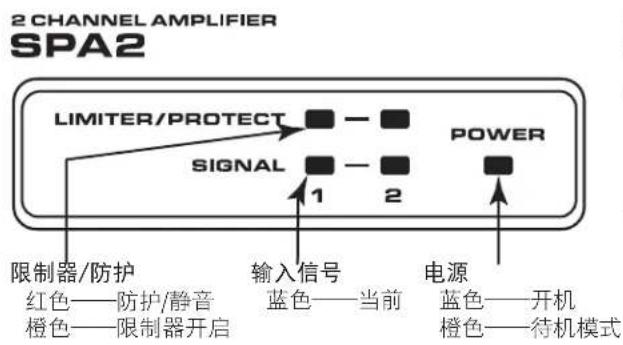

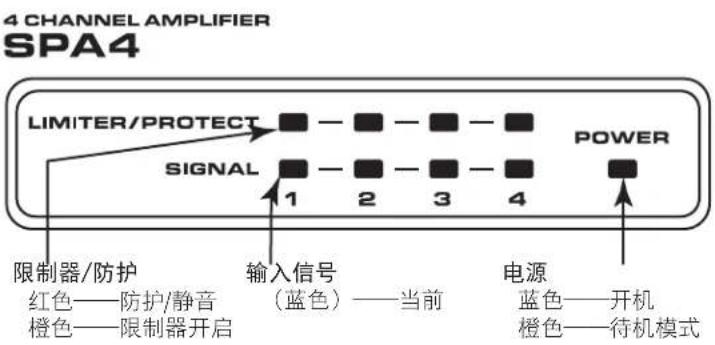

前面板

一图9一

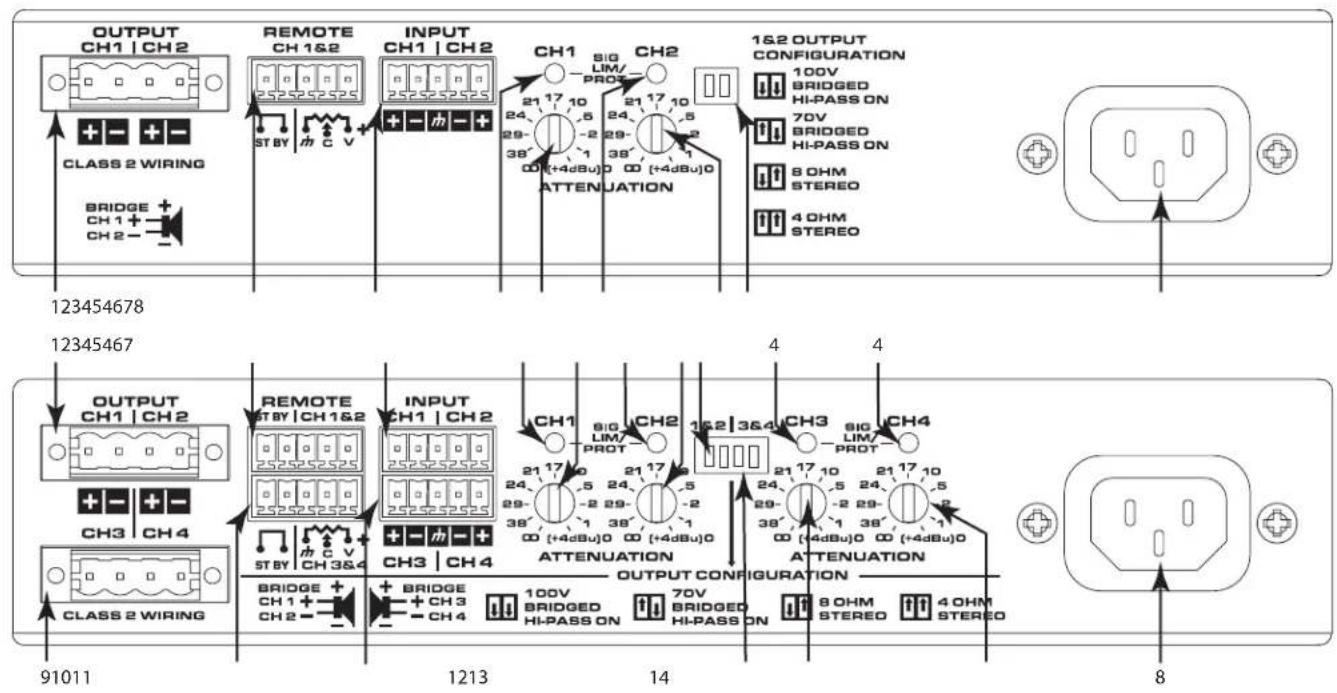

后面板

一图10一

1. 输出通道1和2
2. 遥控通道1和2
3. 输入通道1和2
4. 通道1至通道4的状态LED指示灯

a. 绿色——正常的信号电平
b.黄色——输入或输出过载/削波或者热限制
c. 红色——限制或保护模式
d. 红色——热限制或保护模式
e.红色 静音

1. 通道1衰减控件
2. 通道2衰减控件
3. 模式配置转换器通道1和2
4. 交流电源连接

5. 输出通道3和4

6. 遥控通道3和4

7. 输入通道
   12.模式配置转换器通道3和4
8. 通道3衰减控件
   14.通道4衰减控件

1 如果无信号状态达到0分钟，则放大器输出将会静音（LED指示灯呈红色）。如果无信号状态达到25分钟，则放大器进入“待机”模式（背后的LED指示灯关闭）。

连接

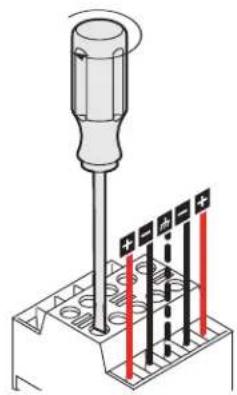

接线

重要信息：2类配线

剥开电线长度 = 5mm
不要给电线镀锡！
一图11一

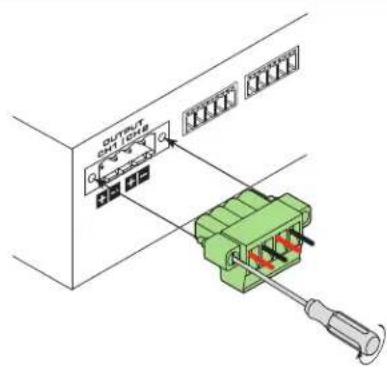

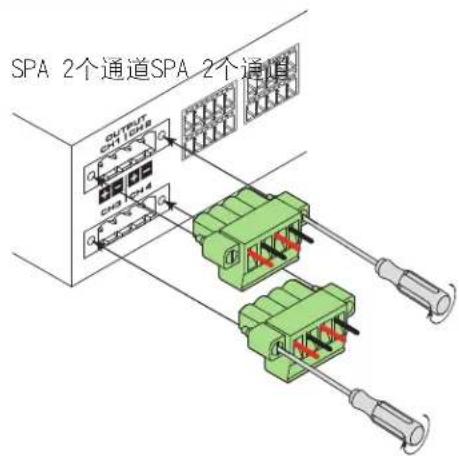

输出连接器

重要信息：2类配线
图12-图13
SPA2个通道

(1)

SPA2个通道

(2)

一图13一

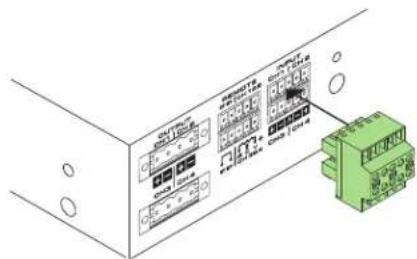

输入连接器

SPA2个通道连接器

图14-图15

(1)

SPA2个通道连接器
图16-图17

(1)

一图12一

一图14一
一图15一

一图16一
一图17一

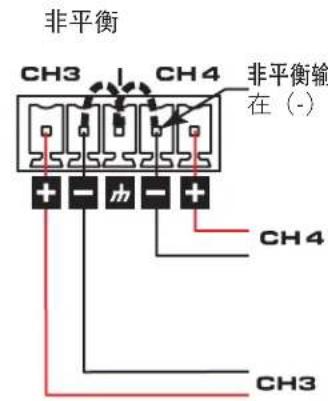

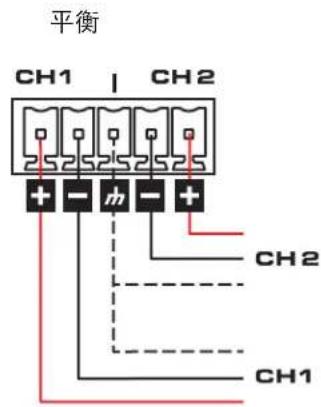

平衡输入和非平衡输入

图18

图18

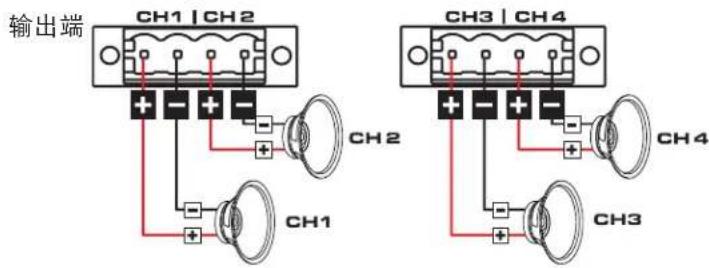

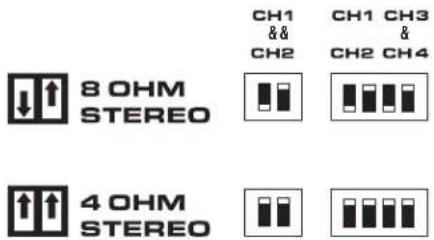

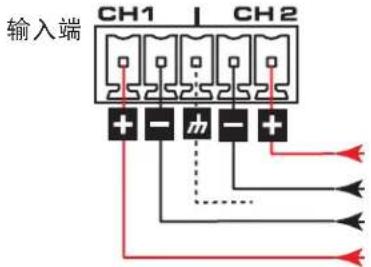

立体声模式

图19-图21
图19

小心！：切勿将输出端接地。

图20一
一图21一

4或8欧姆的桥接模式

图22-图25

图22

输入端

图23
输出端

图24

小心！：切勿将输出端接地。

重要事项：当使用4或8欧姆的桥接模式时，使用一个通道对的两种信号输入（例如，平行CH1&2输入以及平行CH3&4输入），并将每个通道对的衰减设置为相同电平。

一图25一

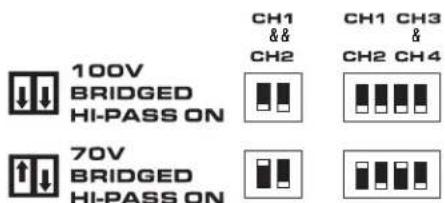

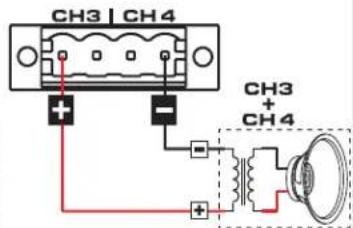

70V/100V桥接模式

注：80Hz（高通滤波器）可以70V和100V模式自动进行桥接。

图26-图29

图26

姜

一图27一

图28

图29一

最小負載阻抗：

• 70V 搭橋 = 16
  100V 搭椅 = 26

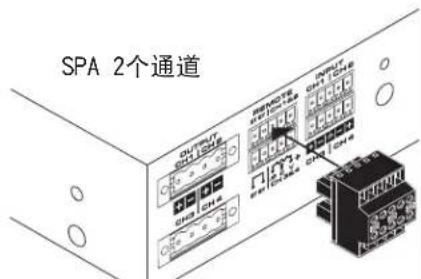

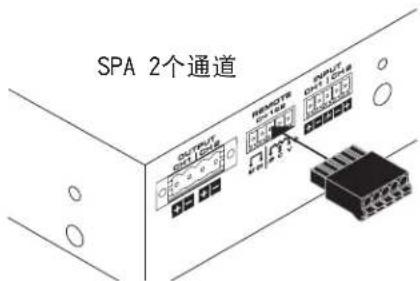

远程

图30-图32

SPA2个通道

(1)

3.5mm，5-引脚

SPA2个通道

(1)

3.5mm，10-引脚

图30一

一图31一

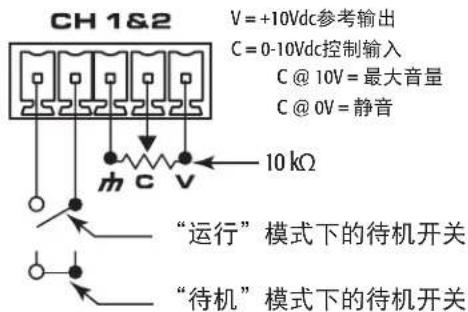

当电位器设置为最低时，放大器进入“静音”模式。在SPA2个通道放大器上，通道1和2的遥控独立于通道3和4的遥控。

对于SPA2个通道型号，如果关闭CH1和CH2或者CH3和CH4的两个引脚之间的“待机开关”，那么将把四条通道设置为"待机"模式。

一图32一

规格

	SPA2-60 2个通道	SPA4-60 4个通道	SPA2-200 2个通道	SPA4-100 4个通道
立体声模式(全部通道驱动)
8Ω 60 W 60 W 200 W 100 W
4Ω 60 W 60 W 200 W 100 W
桥接输出(按照一对桥接输出)
8Ω & 4Ω 200 W 200 W 400 W 200 W
70 V 250 W 250 W	i	350 W 350 W
100 V 250 W 250 W	i	350 W 350 W
频率响应(4Ω和8Ω)	20 Hz - 20 kHz +/- 0.1 dB
信号到噪音(20 Hz - 20 KHz) >100 dB
输入灵敏度	1.23V (+4 dBu)
8Ω时增益 25 dB 25 dB 30 dB 27 dB
输出电路	D级
输入阻抗	>10k,平衡或失衡
最大输入电平	12.3V (+24 dBu)
冷却 对流
输入连接器
2个通道	3.5 mm欧式,5引脚(绿色)
4个通道	3.5 mm欧式,10引脚(绿色)
远程连接器
2个通道	3.5 mm欧式,5引脚(黑色)
4个通道	3.5 mm欧式,10引脚(黑色)
输出连接器
2个通道	一个5mm的欧式连接器,4引脚(绿色)
4个通道	2个5mm的欧式连接器,4引脚(绿色)
前面板指示灯	电源、信号(每个通道)、限制/静音/保护(每个通道)
后面板指示灯	双色LED信号限制/静音/保护(每个通道)
用户可配置的操作模式(可以单独为每一对通道配置操作模式)	4Ω和8Ω低阻抗运行,或者用于70V和100V分布式音频系统的高阻抗桥接式直接驱动
通用输入	远程音量、远程待机,在3.5mm连接器上(不包含10k电位器)
高通滤波器	在70V和100V的桥接模式中,自动启用80Hz
尺寸	1.7" x 8.7" x 9.5" (43 mm x 220 mm x 241 mm)
净重	1,6 kg (3,5 lb) 1,8 kg (4,0 lb) 1,6 kg (3,5 lb) 1,8 kg (4,0 lb)
运输重量	2,7 kg (6 lb)	3,0 kg (6,5 lb)	2,7 kg (6 lb)	3,0 kg (6,5 lb)
电源要求	通用电源(有源功率因数校正),100-240 VAC,50-60 Hz
认证机构	UL、CE、能源之星,符合RoHS/WEEE标准,FCC B级(传导和辐射),包含充气套件的UL 2043
包装箱里的物件	IEC Cable,《快递入门指南》,连接器组合套装,机架安装柄,安装支架
1 峰值功率一取决于通道荷载
