BEDIENUNGSANLEITUNG SPA460 QSC

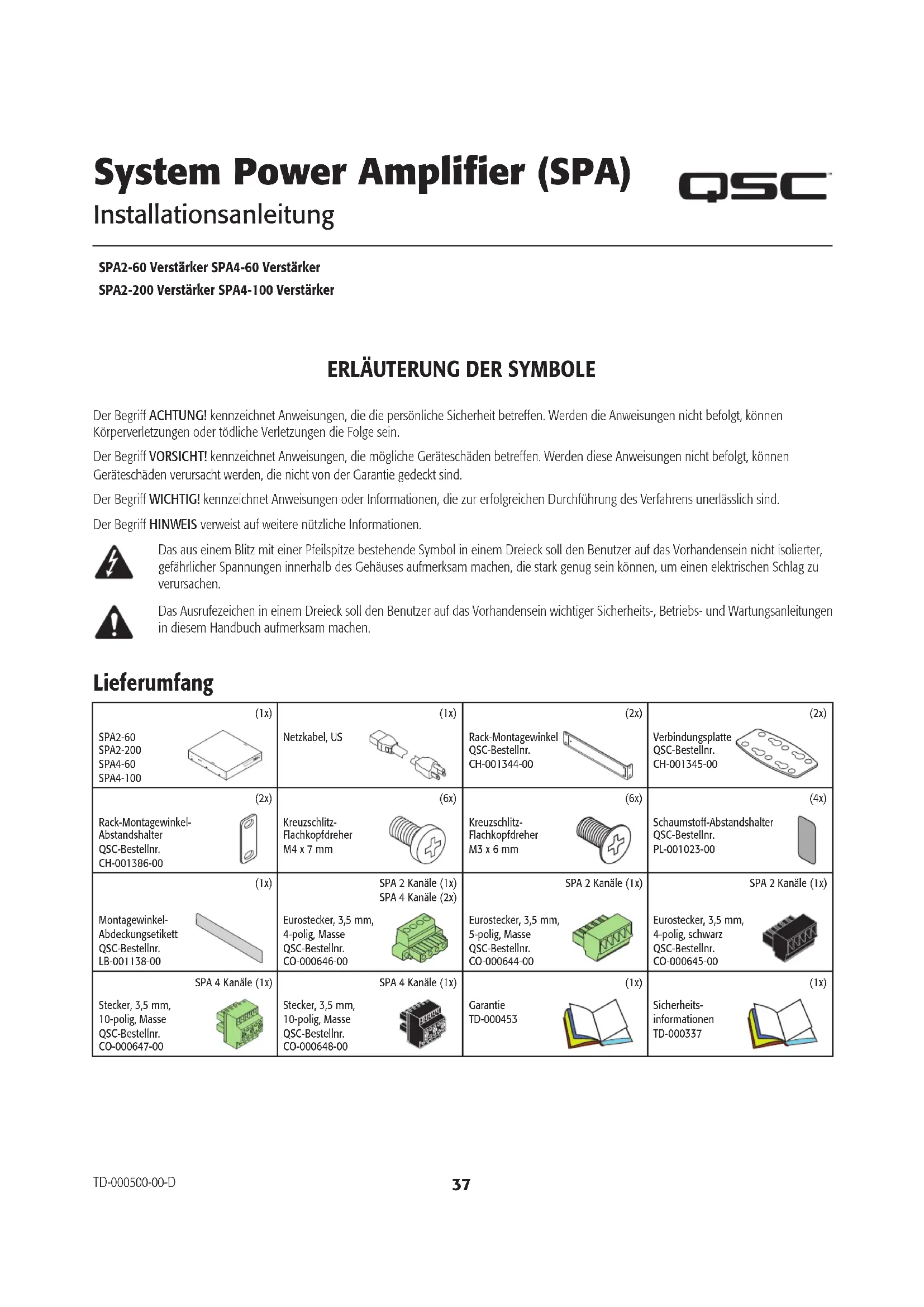

ERLÄUTERUNG DER SYMBOLE

Der Begriff ACHTUNG! kennzeichnet Anweisungen, die die persönliche Sicherheit betreffen. Werden die Anweisungen nicht befolgt, können Körperverletzungen oder tödliche Verletzungen die Folge sein. Der Begriff VORSICHT! kennzeichnet Anweisungen, die mögliche Geräteschäden betreffen. Werden diese Anweisungen nicht befolgt, können Geräteschäden verursacht werden, die nicht von der Garantie gedeckt sind. Der Begriff WICHTIG! kennzeichnet Anweisungen oder Informationen, die zur erfolgreichen Durchführung des Verfahrens unerlässlich sind. Der Begriff HINWEIS verweist auf weitere nützliche Informationen. Das aus einem Blitz mit einer Pfeilspitze bestehende Symbol in einem Dreieck soll den Benutzer auf das Vorhandensein nicht isolierter, gefährlicher Spannungen innerhalb des Gehäuses aufmerksam machen, die stark genug sein können, um einen elektrischen Schlag zu verursachen. Das Ausrufezeichen in einem Dreieck soll den Benutzer auf das Vorhandensein wichtiger Sicherheits-, Betriebs- und Wartungsanleitungen in diesem Handbuch aufmerksam machen. Lieferumfang (1x) SPA2-60 SPA2-200 SPA4-60 SPA4-100 (1x) Netzkabel, US (2x) Rack-Montagewinkel QSC-Bestellnr. CH-001344-00 (2x) Verbindungsplatte QSC-Bestellnr. CH-001345-00 (2x) Rack-Montagewinkel-Abstandshalter QSC-Bestellnr. CH-001386-00 (6x) Kreuzschlitz-Flachkopfdreher M4 x 7 mm (6x) Kreuzschlitz-Flachkopfdreher M3 x 6 mm (4x) Schaumstoff-Abstandshalter QSC-Bestellnr. PL-001023-00 (1x) Montagewinkel-Abdeckungsetikett QSC-Bestellnr. LB-001138-00SPA 2 Kanäle (1x) SPA 4 Kanäle (2x)Eurostecker, 3,5 mm, 4-polig, Masse QSC-Bestellnr. CO-000646-00 SPA 2 Kanäle (1x) Eurostecker, 3,5 mm, 5-polig, Masse QSC-Bestellnr. CO-000644-00 SPA 2 Kanäle (1x) Eurostecker, 3,5 mm, 4-polig, schwarz QSC-Bestellnr. CO-000645-00 SPA 4 Kanäle (1x)Stecker, 3,5 mm, 10-polig, Masse QSC-Bestellnr. CO-000647-00 SPA 4 Kanäle (1x)Stecker, 3,5 mm, 10-polig, Masse QSC-Bestellnr. CO-000648-00 (1x) Garantie TD-000453 (1x) Sicherheits- informationen TD-000337 TD-000500-00-D38 TD-000500-00-D

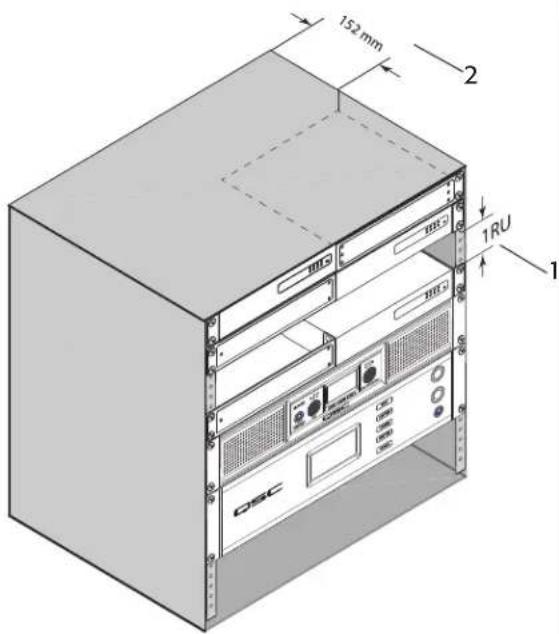

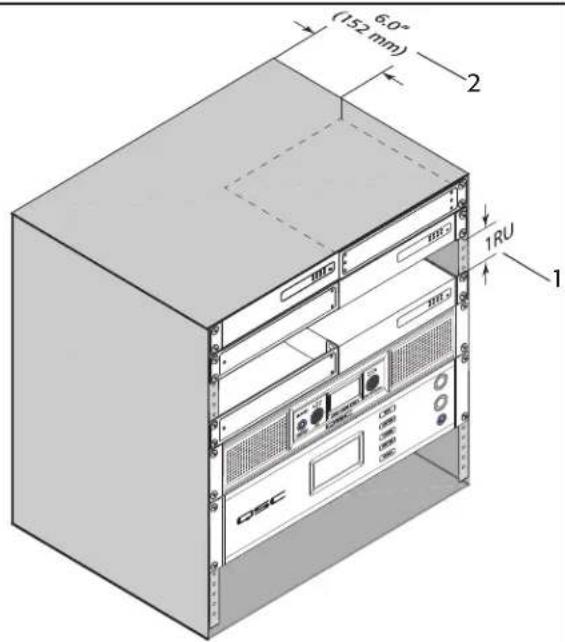

Installation Be- und Entlüftung

• 1 RU (44,45 mm) Abstand über dem Verstärker empfohlen.

• Mindestabstand zur Rückseite des Verstärkers von 152 mm. HINWEIS: QCS Systemleistungsverstärker enthalten fortgeschrittene Schutzschaltungen, wodurch die Ausgangsleistung reduziert werden kann, um sichere Betriebstemperaturen zu gewährleisten. Eine unzureichende Be- und Entlüftung kann dazu führen, dass der Leistungsausgang des Verstärkers bei normalem Betrieb beeinträchtigt wird (wird dadurch angezeigt, dass Begrenzer/ Schutz-LEDs rot aufleuchten). Um die Möglichkeit einer thermischen Begrenzung zu reduzieren und aufgestaute Wärme abzuleiten, empfehlen wir, dass der Bereich direkt über und hinter diesen Verstärkern unbehindert bleibt und dadurch ein Sicherheitsabstand eingehalten wird. — Abbildung 1 —

Verstärker-Installationskonfiguration auswählen Wählen Sie eine der folgenden Konfigurationsoptionen: A. 19-Zoll-Rack für einen Verstärker (links oder rechts montiert) auf Seite 39 D. Unter dem Tisch oder an der Wand auf Seite 40 B. 19-Zoll-Rack für zwei Verstärker (Vorder- oder Rückseite nach außen gerichtet) auf Seite 39 E. Frei stehend auf einem Tisch auf Seite 41 C. Halb-Rack für einen Verstärker (Vorder- oder Rückseite nach außen gerichtet) auf Seite 40 F. Plenuminstallation auf Seite 4139 TD-000500-00-D

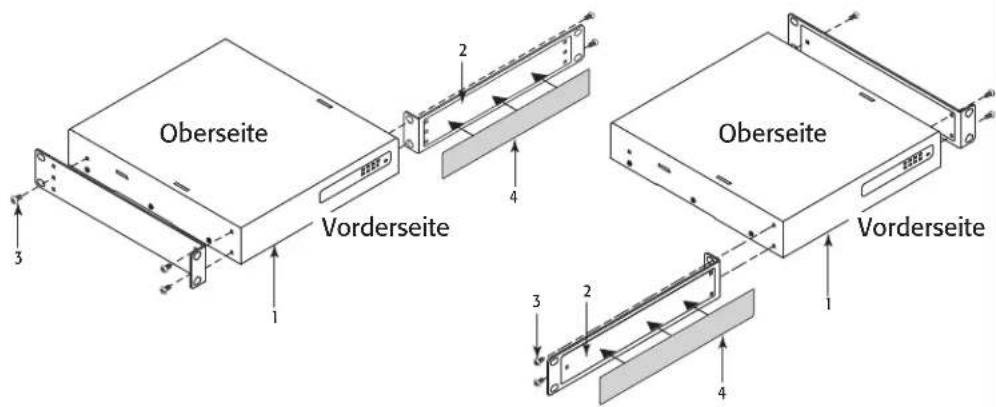

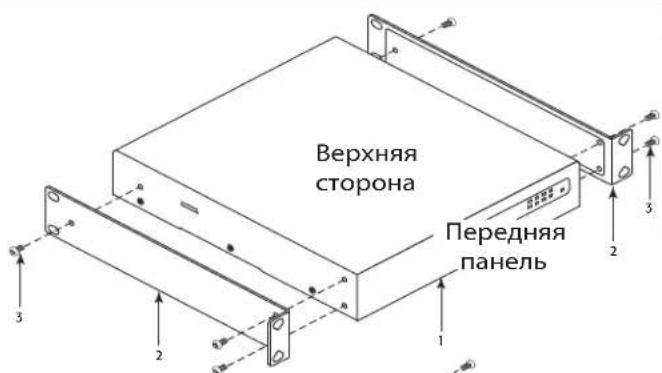

A. 19-Zoll-Rack für einen Verstärker (links oder rechts montiert) Abbildung 2

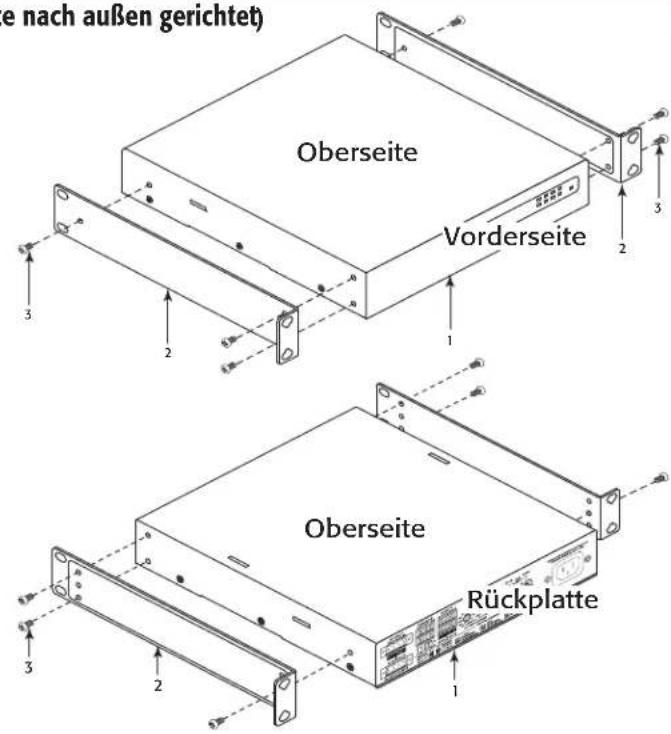

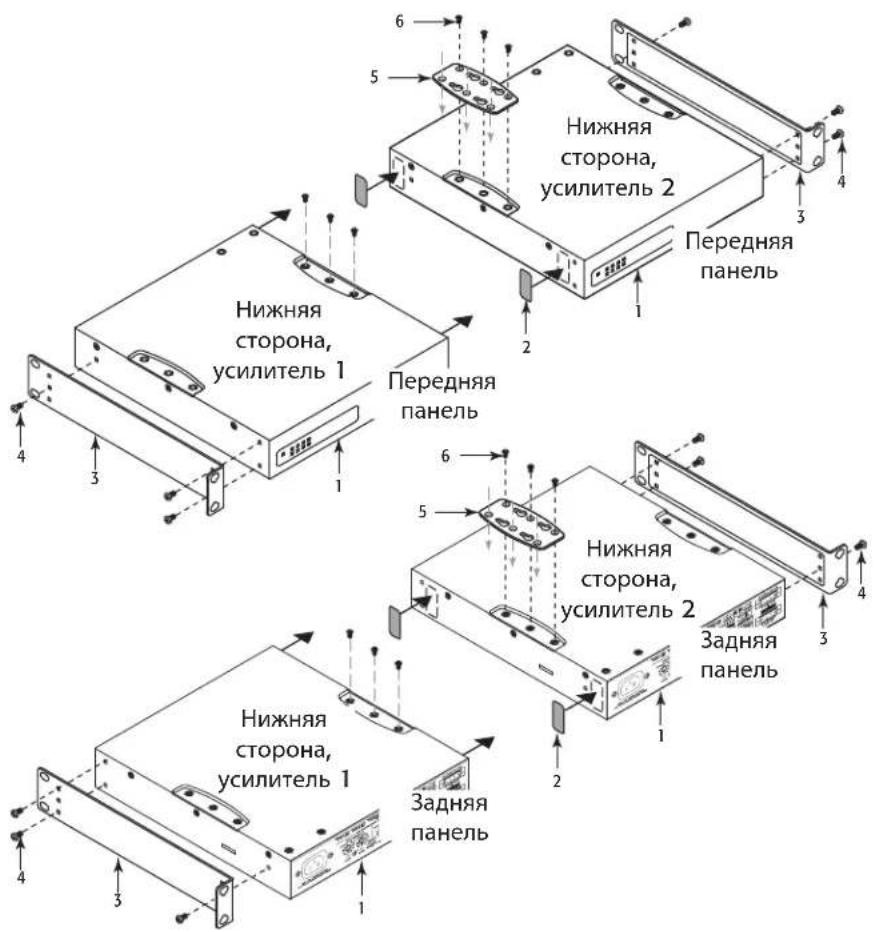

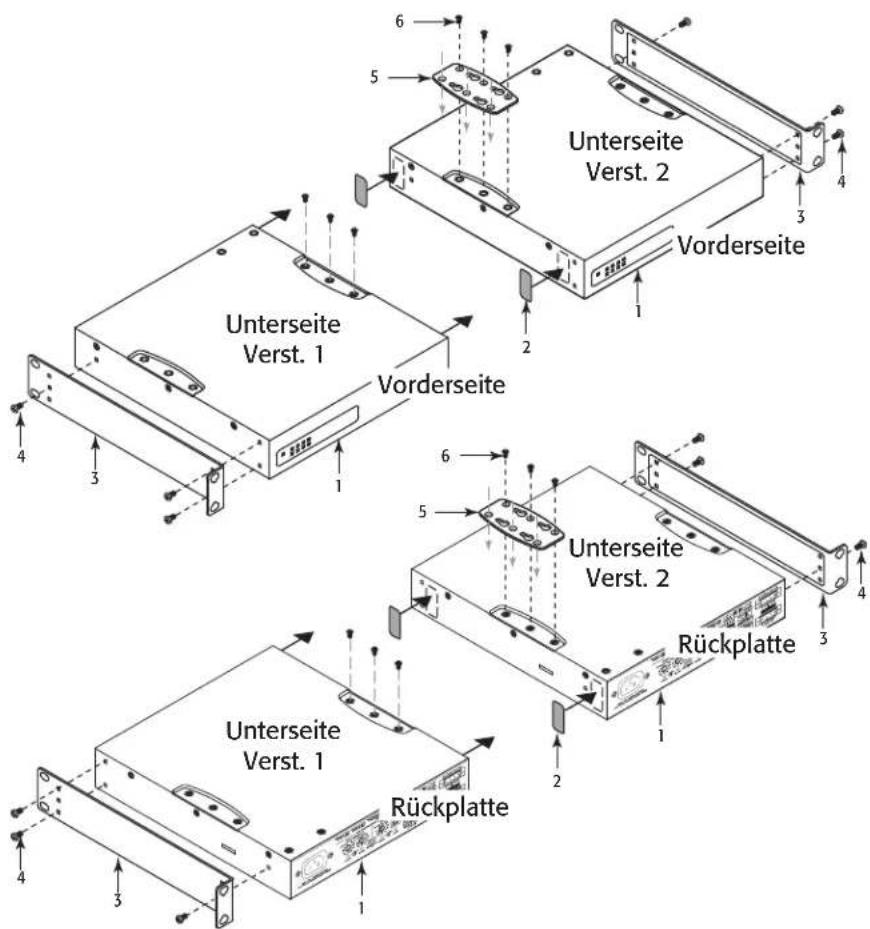

Oberseite Vorderseite Oberseite Vorderseite B. 19-Zoll-Rack für zwei Verstärker (Vorder- oder Rückseite nach außen gerichtet) Abbildung 3

Vorderseite Unterseite Verst. 2 Unterseite Verst. 1 Vorderseite Rückplatte Unterseite Verst. 2 Unterseite Verst. 1 Rückplatte40 TD-000500-00-D

C. Halb-Rack für einen Verstärker ( Vorder- oder Rückseite nach außen gerichtet

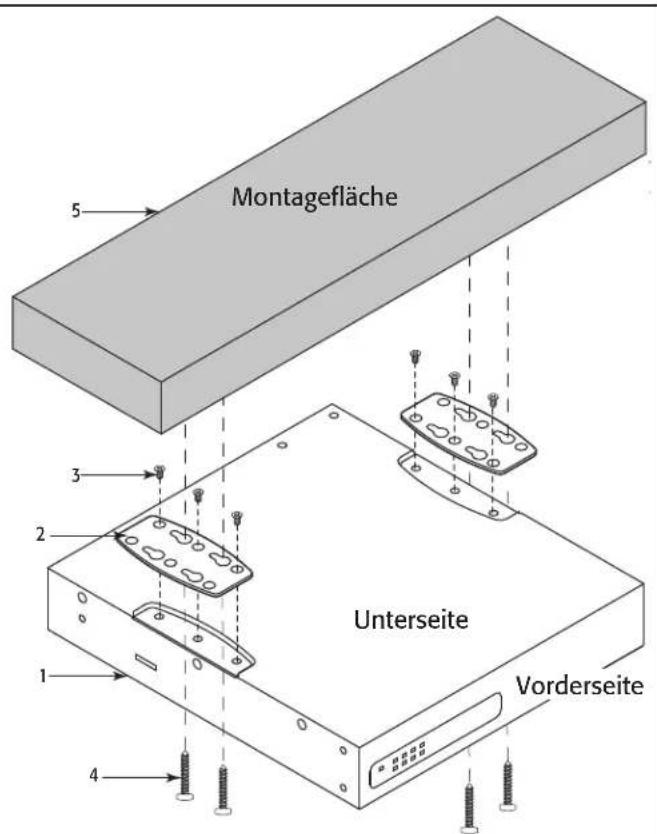

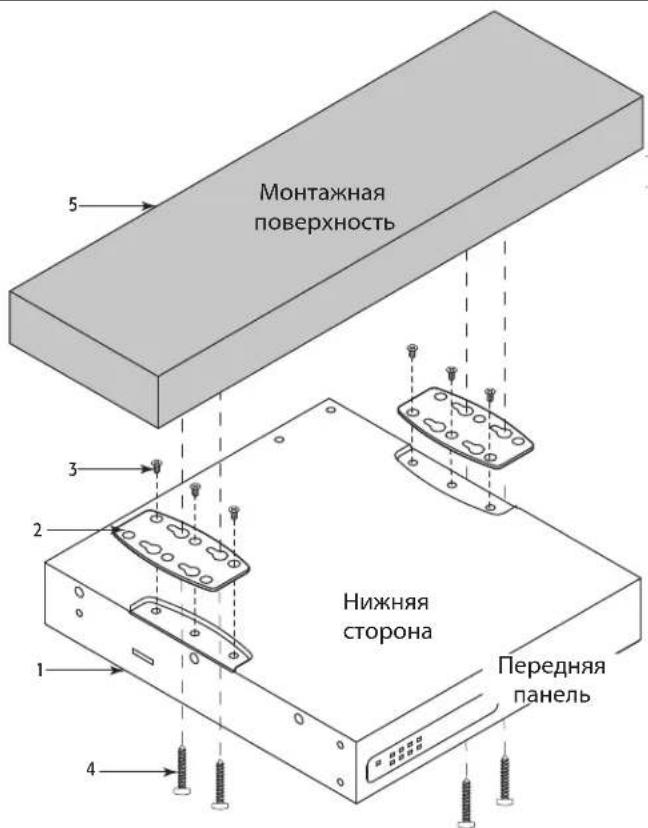

Oberseite Vorderseite Oberseite Rückplatte D. Unter dem Tisch oder an der Wand Abbildung 5.

(4) Nicht im Lieferumfang enthalten – für Montagefläche geeignete Schrauben verwenden.

Montageäche Unterseite Vorderseite41 TD-000500-00-D

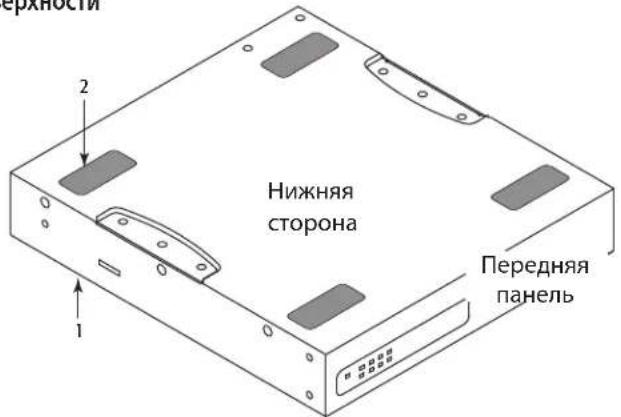

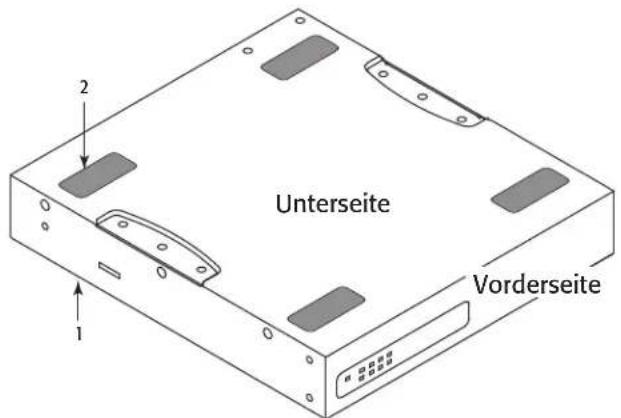

E. Frei stehend auf einem Tisch Abbildung 6

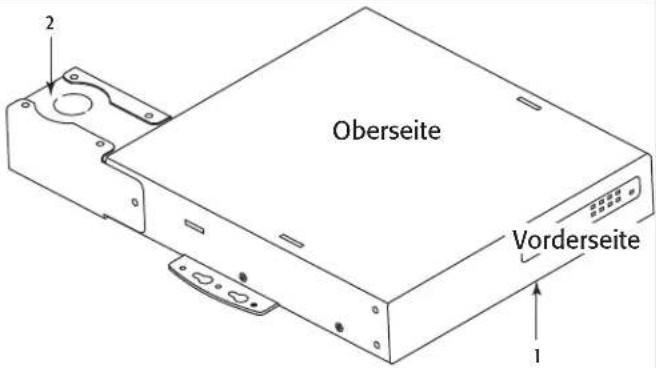

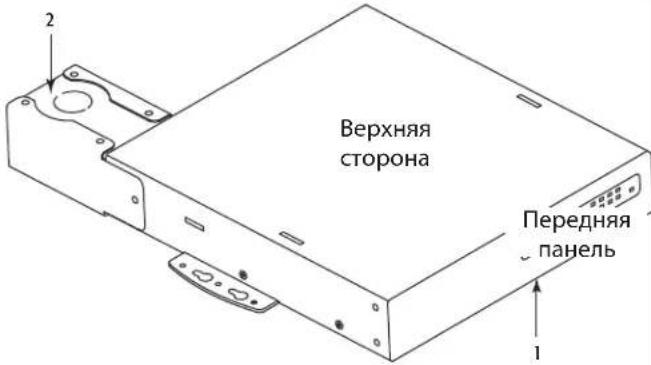

Unterseite Vorderseite F. Plenuminstallation Verstärkerkonfiguration gemäß Option D Unter dem Tisch oder an der Wand. Abbildung 7

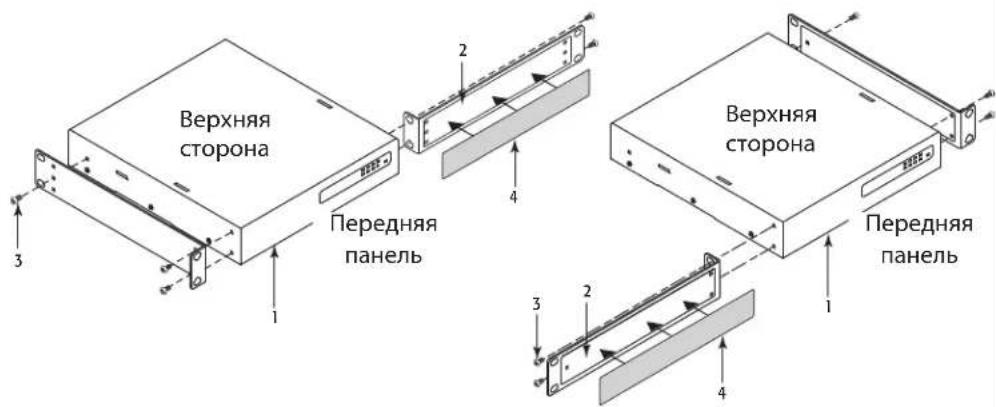

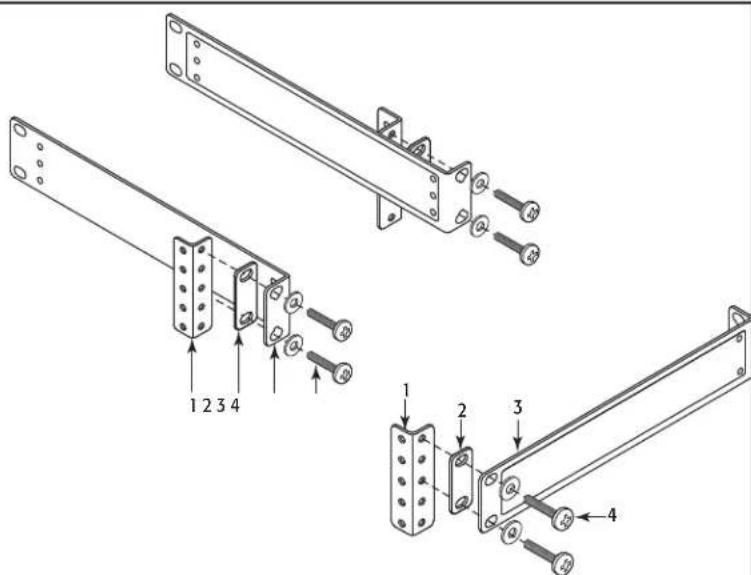

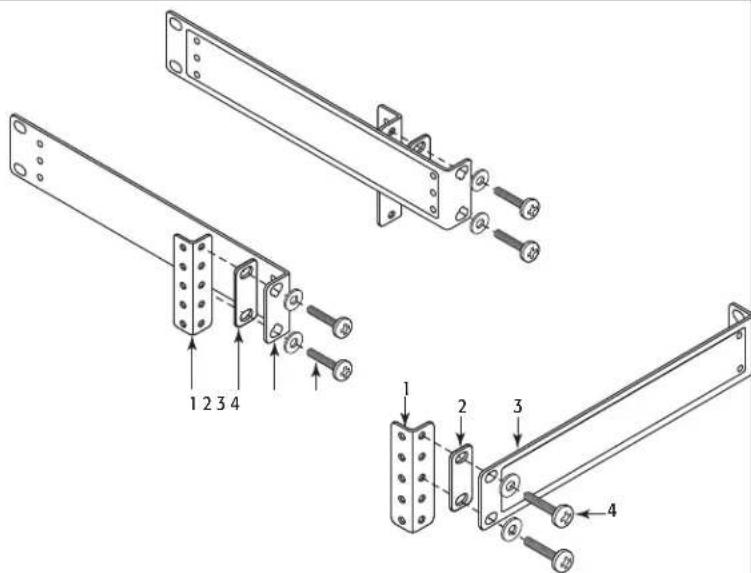

Oberseite Vorderseite Plenum-Kit – nur bei Verwendung mit dem optionalen Plenum-Kit (FK-000995-00, separat erhältlich) für Belüftungsbereiche geeignet. Rack-Montageoptionen Alle Konfigurationen Abbildung 8 Anhand der Beispiele oben können Sie jede der Verstärkerkonfigurationen montieren. Das Beispiel unten rechts in Abbildung 8 kann gespiegelt werden, um einen einzelnen Verstärker auf der linken Seite zu montieren.

1. Geräte-Rack (nicht im Lieferumfang enthalten)

(2) Optional – um mit Q-Sys Core 110 bündig zu installieren

(4) Rack-Montageschrauben und Unterlegscheiben (nicht im Lieferumfang enthalten) — Abbildung 8 —

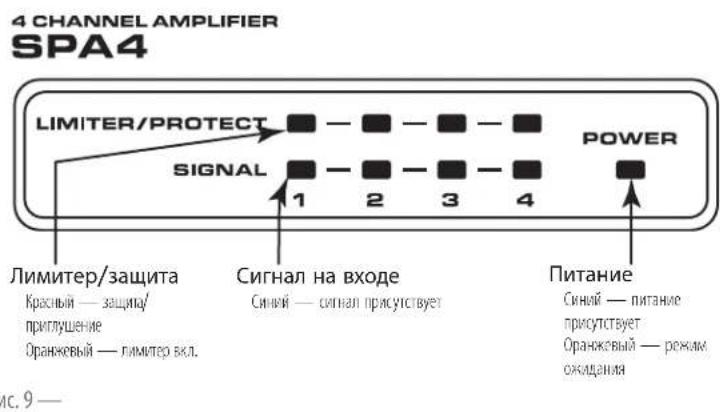

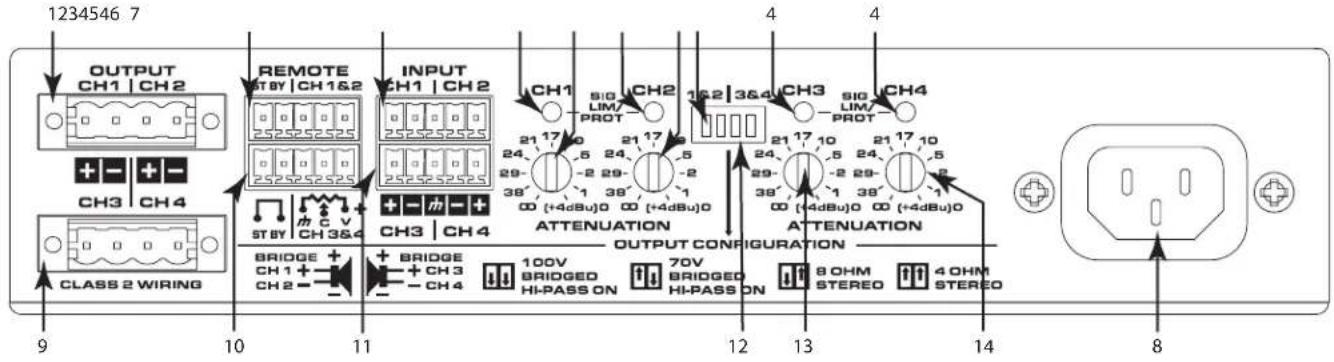

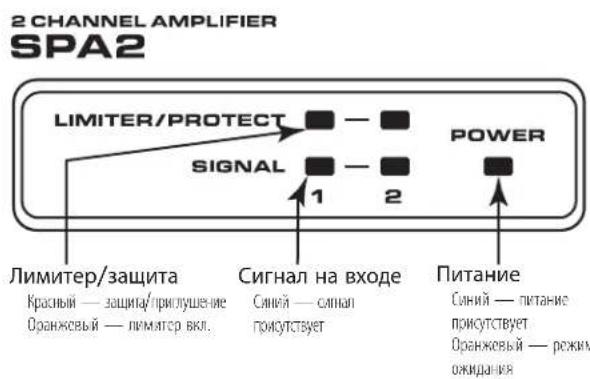

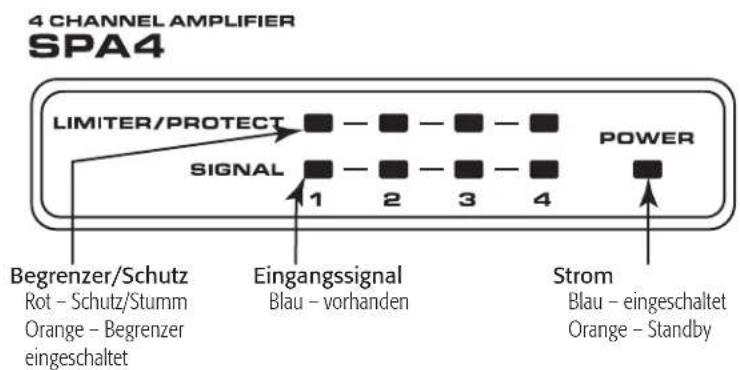

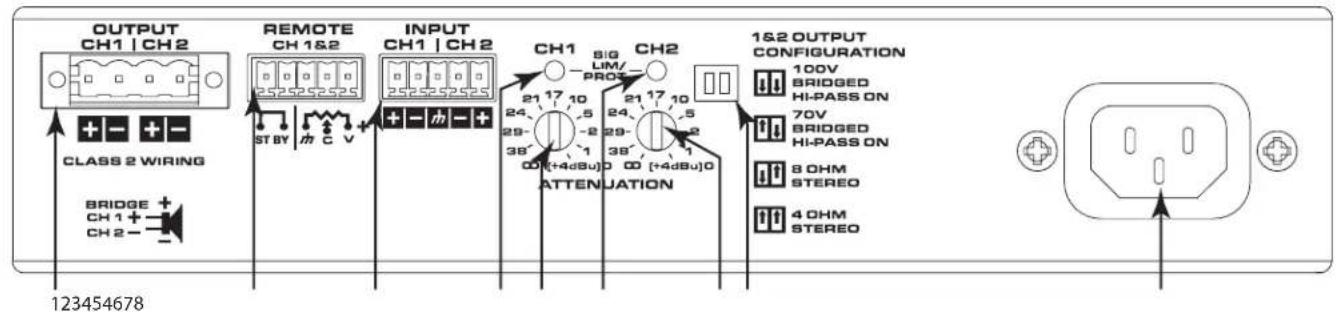

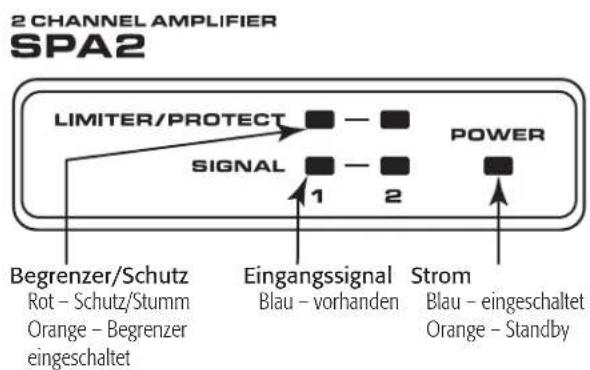

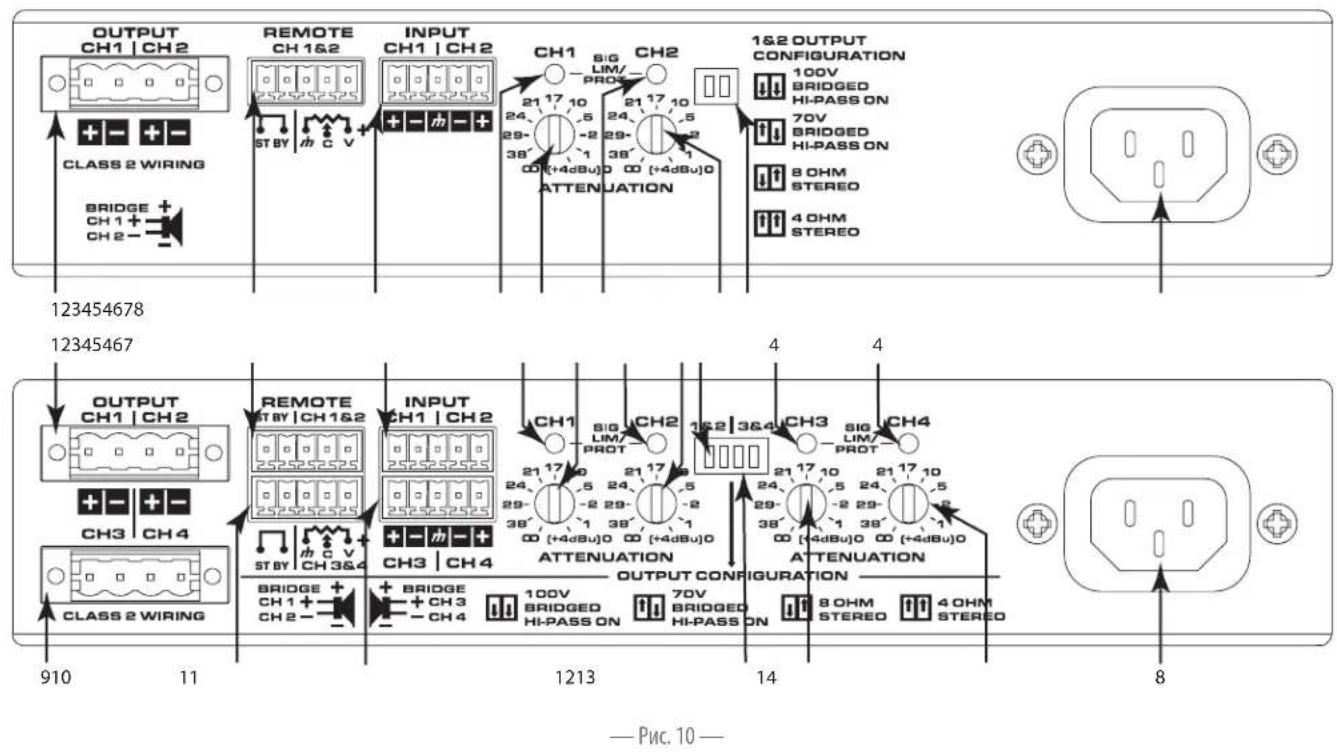

Vorderseite — Abbildung 9 — Begrenzer/Schutz Rot – Schutz/Stumm Orange – Begrenzer eingeschaltet Eingangssignal Blau – vorhanden Strom Blau – eingeschaltet Orange – Standby Begrenzer/Schutz Rot – Schutz/Stumm Orange – Begrenzer eingeschaltet Eingangssignal Blau – vorhanden Strom Blau – eingeschaltet Orange – Standby Rückplatte — Abbildung 10 —

1. Ausgangskanäle 1 und 2

2. Fernbedienungskanäle 1 und 2

3. Eingangskanäle 1 und 2

4. Status-LEDs Kanal 1 bis Kanal 4

a. Grün – Normaler Signalpegel b. Gelb – Eingangs- oder Ausgangsüberlastung/Clipping oder thermische Begrenzung c. Rot – Limit- oder Schutzmodus d. Rot – Thermische Begrenzung oder Schutzmodus e. Rot – Stumm

5. Dämpfungsregler Kanal 1

6. Dämpfungsregler Kanal 2

7. Moduskonfigurationsschalter Kanal 1 und 2

8. Netzstromverbindung

9. Ausgangskanäle 3 und 4

10. Fernbedienungskanäle 3 und 4

11. Eingangskanäle 3 und 4

12. Moduskonfigurationsschalter Kanal 3 und 4

13. Dämpfungsregler Kanal 3

14. Dämpfungsregler Kanal 4

1 Kein Signal für 10 Minuten, Verstärkerausgänge werden stummgeschaltet (LEDs rot). Kein Signal für 25 Minuten, Verstärker wird auf Standby-Modus geschaltet (LEDs auf Rückseite aus).43 TD-000500-00-D

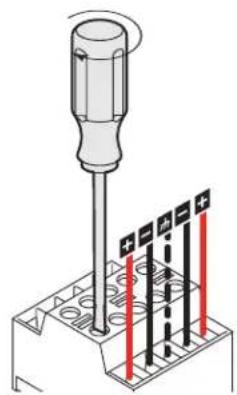

Verbindungen Draht WICHTIGN: Draht der Klasse 2 — Abbildung 11 — 5mm 1:1

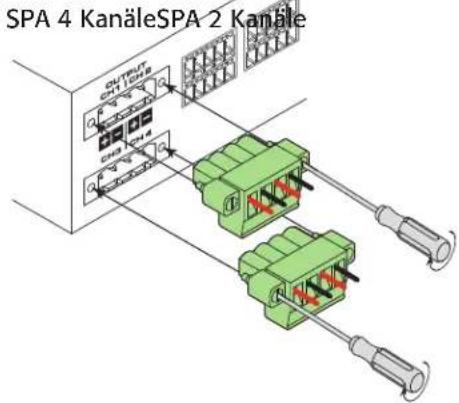

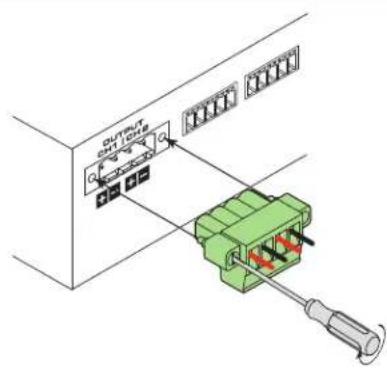

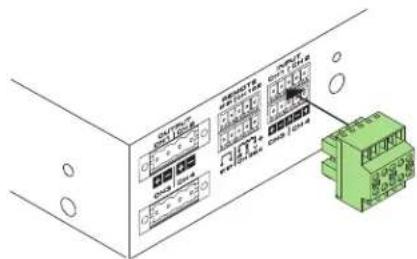

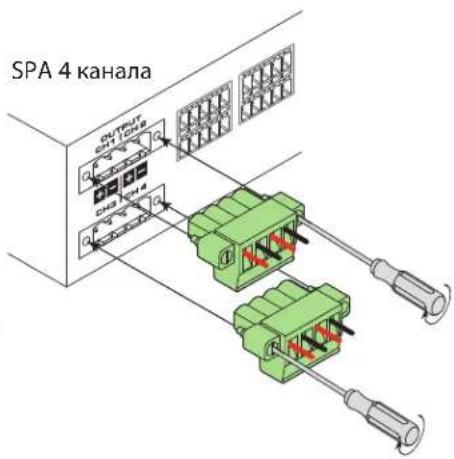

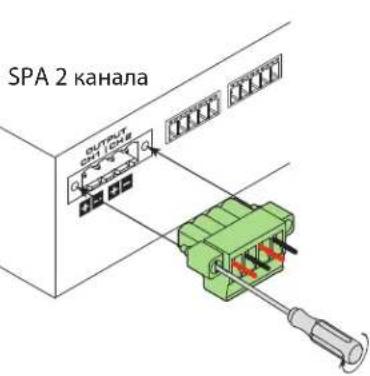

Abisolierte Länge = 5 mmNICHT VERZINNEN! Ausgangsanschlüsse WICHTIGN: Verdrahtung der Klasse 2 Abbildung 12 – Abbildung 13SPA 2 Kanäle (1) SPA 4 Kanäle (2) — Abbildung 12 — — Abbildung 13 — SPA 4 KanäleSPA 2 Kanäle Eingangsanschlüsse SPA 2 Kanäle SteckverbinderAbbildung 14 – Abbildung 15 (1) SPA 4 Kanäle SteckverbinderAbbildung 16 – Abbildung 17 (1) — Abbildung 14 — — Abbildung 15 — — Abbildung 16 — — Abbildung 17 —44 TD-000500-00-D

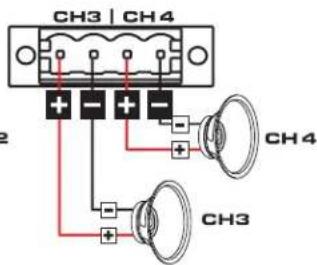

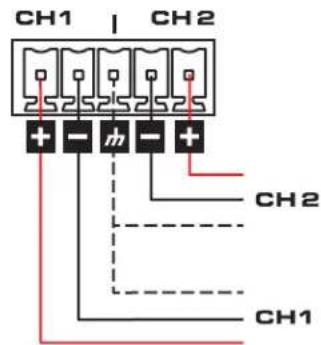

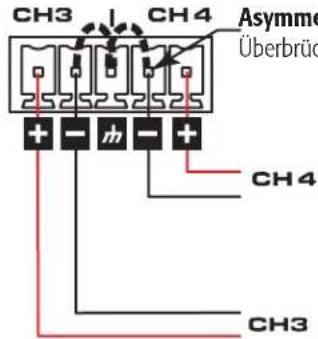

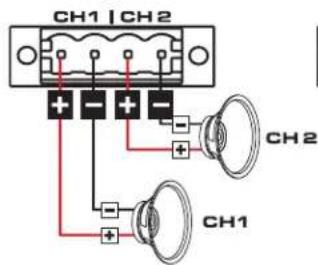

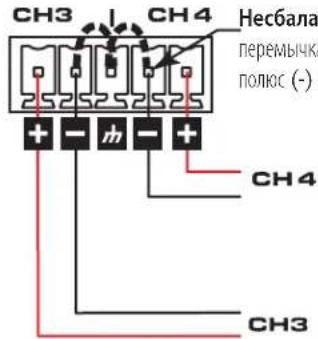

Symmetrische und asymmetrische Eingänge Abbildung 18 — Abbildung 18 — Asymmetrische Eingänge: Überbrückung zwischen (-) negativ und Masse. Symmetrisch Asymmetrisch Stereo-Modus Abbildung 19 – Abbildung 21

VORSICHTN: Ausgänge nicht mit Masse verbinden. — Abbildung 19 —

Eingänge — Abbildung 21 —

Ausgänge45 TD-000500-00-D

Überbrückter Modus, 4 oder 8 Ohm Abbildung 22 – Abbildung 25

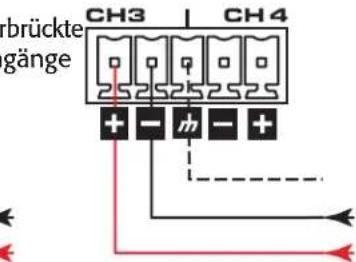

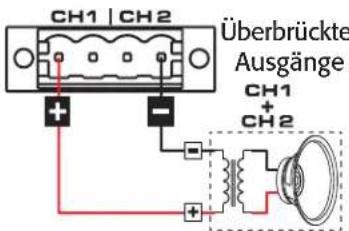

VORSICHT!: Ausgänge nicht mit Masse verbinden.WICHTIG: Beim Gebrauch des überbrückten Modus, 4 oder 8 Ohm, verwenden Sie beide Signaleingänge eines Kanalpaars (z. B. parallele CH1&2-Eingänge und parallele CH3&4-Eingänge), und stellen Sie die Dämpfung für jedes Kanalpaar gleich ein.— Abbildung 22 — Überbrückte Belastung 4–8ΩÜberbrückte Belastung 4–8Ω— Abbildung 23 — Eingänge— Abbildung 24 — Ausgänge— Abbildung 25 — 70 V/100 V Überbrückungsmodus HINWEIS: Der 80-Hz- (Hochpass-) Filter wird im überbrückten 70-V- und 100-V-Modus automatisch aktiviert.Abbildung 25 – Abbildung 28 — Abbildung 26 — — Abbildung 27 — Überbrückte Eingänge— Abbildung 28 — Überbrückte Ausgänge— Abbildung 29 —

• Überbrückte 70V = 16 Ω• Überbrückte 100V = 26 Ω46 TD-000500-00-D

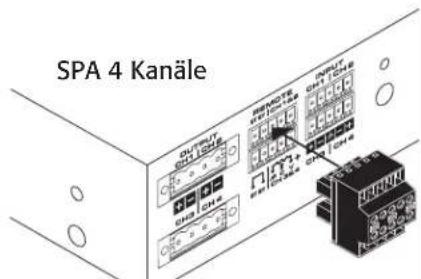

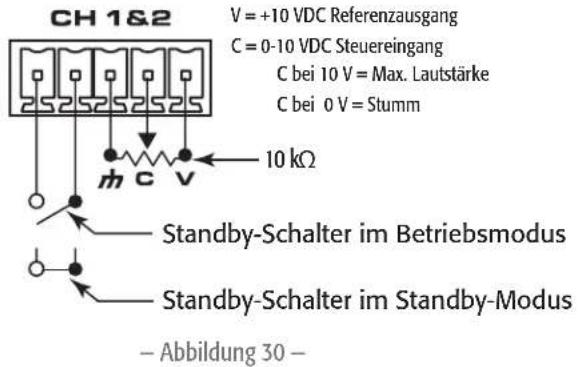

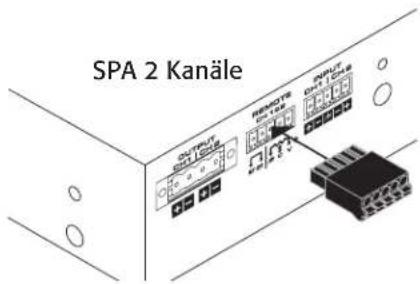

Fernbedienung Abbildung 29 – Abbildung 31 SPA 2 Kanäle (1) 3,5 mm, 5 Stifte SPA 4 Kanäle (1) 3,5 mm, 10 Stifte Befindet sich das Potentiometer auf der Mindestposition, schaltet der Verstärker auf stumm. Am SPA 4 Kanäle-Verstärker sind die Fernbedienungspegelsteuerungen für Kanal 1 und 2 unabhängig von der Pegelsteuerung der Kanäle 3 und 4. Am SPA 4 Kanäle-Modell werden durch Schließen des Standby-Schalters zwischen den ersten beiden Stiften von entweder KAN 1-KAN 2 oder KAN 3-KAN 4 alle vier Kanäle auf Standby geschaltet. — Abbildung 30 — 10 kΩ Standby-Schalter im Betriebsmodus Standby-Schalter im Standby-Modus V = +10 VDC ReferenzausgangC = 0-10 VDC SteuereingangC bei 10 V = Max. LautstärkeC bei 0 V = Stumm — Abbildung 31 — — Abbildung 32 — SPA 4 Kanäle SPA 2 Kanäle47 TD-000500-00-D

Technische Daten SPA2-60 2 Kanäle SPA4-60 4 Kanäle SPA2-200 2 Kanäle SPA4-100 4 Kanäle Stereo-Modus (alle Kanäle angesteuert) 8 Ω 60 W 60 W 200 W 100 W 4 Ω 60 W 60 W 200 W 100 W Überbrückte Ausgänge (pro überbrücktes Ausgangspaar) 8 Ω und 4 Ω 200 W 200 W 400 W 200 W

Frequenzgang (4 Ω und 8 Ω) 20 Hz–20 kHz, +/- 0,1 dB Signal/Hintergrundrauschen (20 Hz – 20 kHz) >100 dB Eingangsempfindlichkeit 1,23 V (+4 dBu) Verstärkung bei 8 Ω 25 dB 25 dB 30 dB 27 dB Ausgangsschaltung Klasse D Eingangsimpedanz >10k, symmetrisch oder asymmetrisch Maximaler Eingangspegel 12,3 V (+24 dBu) Kühlung Konvektion Eingangsanschlüsse SPA 2 Kanäle SPA 4 Kanäle 3,5 mm Euro-Stecker, 5 Stifte (grün) 3,5 mm Euro-Stecker, 10 Stifte (grün) Fernbedienungsanschlüsse SPA 2 Kanäle SPA 4 Kanäle 3,5 mm Euro-Stecker, 5 Stifte (schwarz) 3,5 mm Euro-Stecker, 10 Stifte (schwarz) Ausgangsanschlüsse SPA 2 Kanäle SPA 4 Kanäle Ein 5 mm Euro-Stecker, 4 Stifte (grün) Zwei 5 mm Euro-Stecker, 4 Stifte (grün) Anzeigen auf der Frontplatte Einschaltanzeige, Signal (pro Kanal), Limit/Stumm/Schutz (pro Kanal) Anzeigen auf der Rückplatte Zweifarbiges LED-Signal/Limit/Stumm/Schutz (pro Kanal) Vom Benutzer konfigurierbare Betriebsarten (4-Kanäle Betriebsart kann pro Kanalpaar unabhängig konfiguriert werden) Niedrige Impedanz, Betrieb bei 4 Ω und 8 Ω, oder Überbrückt, Direct Drive hoher Impedanz von 70 und 100 V, verteilte Audiosysteme Allgemeinzweck-Eingänge Fernbedienungslautstärke, Fernbedienungs-Standby, an 3,5-mm-Steckern (10k Potentiometer nicht im Lieferumfang enthalten) Hochpassfilter 80 Hz, automatisch aktiviert in überbrückten Modi 70 V und 100 V Abmessungen 43 mm x 220 mm x 241 mm Nettogewicht 1,6 kg (3,5 lb) 1,8 kg (4,0 lb) 1,6 kg (3,5 lb) 1,8 kg (4,0 lb) Versandgewicht 2,7 kg (6 lb) 3,0 kg (6,5 lb) 2,7 kg (6 lb) 3,0 kg (6,5 lb) Netzstromanforderungen Universalnetzteil (mit aktiver Leistungsfaktorkorrektur), 100 bis 240 VAC, 50 bis 60 Hz Behördliche Zulassungen UL, CE, Energy Star, RoHS/WEEE-konform, FCC Klasse B (geleitete und ausgestrahlte Emissionen), UL 2043 mit PL-KIT Kartoninhalt IEC-Kabel, Kurzanleitung, Steckverbinderbündel, Rack-Montagewinkel, Montagehalterungen 1 Spitzenleistung – je nach KanallastAdresse: QSC, LLC 1675 MacArthur Boulevard Costa Mesa, CA 92626-1468 USA Telefonnummern: Zentrale: +1 (714) 754-6175 Verkauf und Marketing: +1 (714) 957-7100 oder gebührenfrei (nur in den USA) (800) 854-4079 Kundendienst: +1 (714) 957-7150 oder gebührenfrei (nur in den USA) (800) 772-2834 Fax-Nummern: Verkauf und Marketing (FAX): +1 (714) 754-6174 Kundendienst (FAX): +1 (714) 754-6173 Internet: www.qsc.com E-Mail: info@qsc.com service@qsc.com © 2015 - 2016 QSC, LLC. Alle Rechte vorbehalten. QSC und das QSC-Logo sind eingetragene Marken von QSC, LLC und beim Patent- und Markenamt der USA angemeldet. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber. http://patents.qsc.com.System Power Amplifier (SPA)
