| 品牌 | 博世 |
| 型号 | Pro Pruner Professional |
| 产品类型 | 无线电动助力修枝剪 |
| 类别 | 电动园艺工具 |
| 额定电压 | 12 V |
| 最大切割能力 | 25 毫米（树枝直径） |
| 重量（根据EPTA） | 1.0 公斤（不含电池） |
| 兼容电池 | GBA 12 V...（锂离子） |
| 兼容充电器 | GAL 12..., GAX 18... |
| 充电温度 | 0 °C 至 +35 °C |
| 使用温度 | -20 °C 至 +50 °C |
| 刀片材料 | 淬火钢 |
| 电机类型 | 无刷电机 |
| 电池电量指示 | 3个绿色LED |
| 安全功能 | 堵塞自动停机、刀片自动回位、过热保护 |
| 维护 | 定期润滑刀片、调整刀片与对刀片距离、使用后清洁 |
| 包含配件 | 电池、充电器、切割刀片和对刀片（标准） |
| 保修 | 2年（遵循博世条款） |
| 售后服务 | 博世服务中心，备件可从 www.bosch-pt.com 获取 |
| 回收 | 请勿与生活垃圾一起丢弃；请送至回收中心 |
常见问题 - Pro Pruner Professional BOSCH
用户关于以下问题的提问 Pro Pruner Professional BOSCH
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 电动园艺工具 免费PDF格式！查找您的手册 Pro Pruner Professional - BOSCH 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 Pro Pruner Professional 品牌 BOSCH.
用户手册 Pro Pruner Professional BOSCH
阅读随电动工具提供的所有安全警告、说明、图示和规定。
不遵照以下所列说明会导致电击、着火和/或严重伤害。
保存所有警告和说明书以备查阅。
警告中的术语 “电动工具” 是指市电驱动（有线）电动工具或电池驱动（无线）电动工具。
工作场地的安全
- 保持工作场地清洁和明亮。杂乱和黑暗的场地会引发事故。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
操作电动工具时，远离儿童和旁观者。注意力不集中会使你失去对工具的控制。
电气安全
▶ 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将降低电击风险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接触接地表面会增加电击风险。
▶ 不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击风险。
▶ 不得滥用软线。绝不能用软线搬运、拉动电动工具或拔出其插头。使软线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击风险。
当在户外使用电动工具时，使用适合户外使用的延长线。适合户外使用的电线将降低电击风险。
如果无法避免在潮湿的环境中操作电动工具，应使用带有剩余电流装置（RCD）保护的电源。RCD的使用可降低电击风险。
人身安全
保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。防护装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。
防止意外起动。在连接电源和/或电池包、拿起或搬运工具前确保开关处于关断位置。手指放在开关上搬运工具或开关处于接通时通电会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
▶ 手不要过分伸展。时刻注意立足点和身体平衡。这样能在意外情况下能更好地控制住电动工具。
着装适当。不要穿宽松衣服或佩戴饰品。让你的头发和衣服远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件。
▶ 如果提供了与排屑、集尘设备连接用的装置，要确保其连接完好且使用得当。使用集尘装置可降低尘屑引起的危险。
不要因为频繁使用工具而产生的熟悉感而掉以轻心，忽视工具的安全准则。某个粗心的动作可能在瞬间导致严重的伤害。

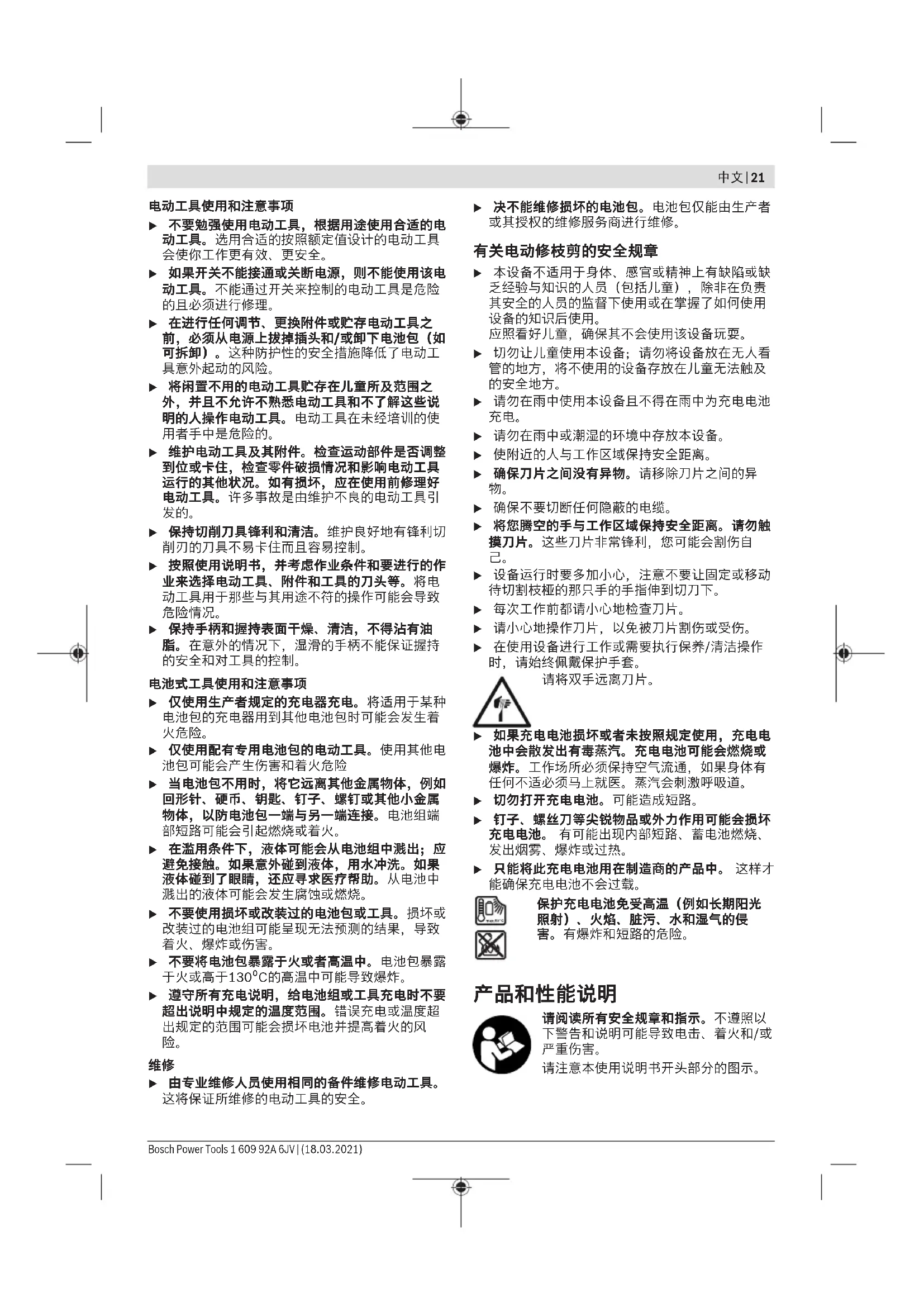

电动工具使用和注意事项
不要勉强使用电动工具，根据用途使用合适的电动工具。选用合适的按照额定值设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断电源，则不能使用该电动工具。不能通过开关来控制的电动工具是危险的且必须进行修理。
▶ 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或卸下电池包（如可拆卸）。这种防护性的安全措施降低了电动工具意外起动的风险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不允许不熟悉电动工具和不了解这些说明的人操作电动工具。电动工具在未经培训的使用者手中是危险的。
▶ 维护电动工具及其附件。检查运动部件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，应在使用前修理好电动工具。许多事故是由维护不良的电动工具引发的。
▶ 保持切削刀具锋利和清洁。维护良好地有锋利切削刃的刀具不易卡住而且容易控制。
按照使用说明书，并考虑作业条件和要进行的作业来选择电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险情况。
▶ 保持手柄和握持表面干燥、清洁，不得沾有油脂。在意外的情况下，湿滑的手柄不能保证握持的安全和对工具的控制。
电池式工具使用和注意事项
▶ 仅使用生产者规定的充电器充电。将适用于某种电池包的充电器用到其他电池包时可能会发生着火危险。
▶ 仅使用配有专用电池包的电动工具。使用其他电池包可能会产生伤害和着火危险
当电池包不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他小金属物体，以防电池包一端与另一端连接。电池组端部短路可能会引起燃烧或着火。
在滥用条件下，液体可能会从电池组中溅出；应避免接触。如果意外碰到液体，用水冲洗。如果液体碰到了眼睛，还应寻求医疗帮助。从电池中溅出的液体可能会发生腐蚀或燃烧。
不要使用损坏或改装过的电池包或工具。损坏或改装过的电池组可能呈现无法预测的结果，导致着火、爆炸或伤害。
不要将电池包暴露于火或者高温中。电池包暴露于火或高于130°C的高温中可能导致爆炸。
遵守所有充电说明，给电池组或工具充电时不要超出说明中规定的温度范围。错误充电或温度超出规定的范围可能会损坏电池并提高着火的风险。
维修
由专业维修人员使用相同的备件维修电动工具。这将保证所维修的电动工具的安全。
决不能维修损坏的电池包。电池包仅能由生产者或其授权的维修服务商进行维修。
有关电动修枝剪的安全规章
本设备不适用于身体、感官或精神上有缺陷或缺乏经验与知识的人员（包括儿童），除非在负责其安全的人员的监督下使用或在掌握了如何使用设备的知识后使用。
应照看好儿童，确保其不会使用该设备玩耍。
切勿让儿童使用本设备；请勿将设备放在无人看管的地方，将不使用的设备存放在儿童无法触及的安全地方。
▶ 请勿在雨中使用本设备且不得在雨中为充电电池充电。
▶ 请勿在雨中或潮湿的环境中存放本设备。
使附近的人与工作区域保持安全距离。
▶ 确保刀片之间没有异物。请移除刀片之间的异物。
▶ 确保不要切断任何隐蔽的电缆。
将您腾空的手与工作区域保持安全距离。请勿触摸刀片。这些刀片非常锋利，您可能会割伤自己。
▶ 设备运行时要多加小心，注意不要让固定或移动待切割枝桠的那只手的手指伸到切刀下。
每次工作前都请小心地检查刀片。
▶ 请小心地操作刀片，以免被刀片割伤或受伤。
在使用设备进行工作或需要执行保养/清洁操作时，请始终佩戴保护手套。
请将双手远离刀片。
如果充电电池损坏或者未按照规定使用，充电电池中会散发出有毒蒸汽。充电电池可能会燃烧或爆炸。工作场所必须保持空气流通，如果身体有任何不适必须马上就医。蒸汽会刺激呼吸道。
▶ 切勿打开充电电池。可能造成短路。
钉子、螺丝刀等尖锐物品或外力作用可能会损坏充电电池。有可能出现内部短路、蓄电池燃烧、发出烟雾、爆炸或过热。
▶ 只能将此充电电池用在制造商的产品中。这样才能确保充电电池不会过载。
保护充电电池免受高温（例如长期阳光照射）、火焰、脏污、水和湿气的侵害。有爆炸和短路的危险。
产品和性能说明
请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。
请注意本使用说明书开头部分的图示。
22|中文
按照规定使用
本设备用于在专业领域切割直径在25毫米以下的树枝和植物。
插图上的机件
机件的编号和电动工具详解图上的编号一致。
(1) 切割刀
(2) 警告LED
(3) 状态LED
(4) 用于连接博世专用防护手套的插口 a)
(5) 充电电池
(6) 充电电池的解锁按钮
(7) 电源开关
(8) 充电电池电量指示灯
(9) 切割开关
(10) 刀刃
(11) 手柄（绝缘握柄）
(12) 刀刃锁紧螺母
(13) 用于调整切割刀和刀刃之间距离的螺栓
(14) 加油口
a) 防护手套功能针对特殊规格可用。
图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。
技术参数
| 电动修枝剪 | Pro Pruner | |
| 物品代码 | 3 601 JK1 0.. | |
| 额定电压 | 伏特 | 12 |
| 最大切割直径 ^A) | 毫米 | 25 |
| 重量符合EPTA-Procedure 01:2014 ^B) | 千克 | 1.0 |
| 充电时建议的环境温度 | 摄氏度 | 0 ... +35 |
| 工作时和存放时允许的环境温度 ^C) | 摄氏度 | -20 ... +50 |
| 推荐的充电电池 | GBA 12V... | |
| 推荐的充电器 | GAL 12...GAX 18... | |
A) 在20-25摄氏度的条件下带充电电池GBA 12V 3.0Ah测得。
B) 视所使用的充电电池而定
C) 温度<0 摄氏度时功率受限
安装
在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。
取出充电电池（参见插图A）
请只使用在技术参数中列出的充电器。只有这些充电器才适用于本电动工具上的锂离子电池。
提示：充电电池在交货时只完成部分充电。首度使用电动工具之前，必须先充足充电电池的电以确保充电电池的功率。
可以随时为锂离子电池充电，不会缩短电池的使用寿命。如果充电过程突然中断，也不会损坏电池。本锂离子电池配备了电池电子保护装置 "Electronic Cell Protection (ECP)"，可以防止电池过度放电。电池的电量如果用尽了，保护开关会自动关闭电动工具：安装在机器上的工具刀头会停止转动。
▶ 电动工具被关闭之后，切勿继续按住起停开关。否则可能会损坏电池。
如需取下充电电池(5)，请同时按压两个解锁按钮(6)，然后将电池向下从电动工具拔出。在此过程中请勿过度用力。
请注意有关废弃处理的规定。
充电电池电量指示灯
| LED电量 |
| 3个绿灯持续亮着≥66% |
| 2个绿灯持续亮着33-66% |
| 1个绿灯持续亮着≤33% |
| 1个绿灯闪烁备用电量 |
| 如果按压按钮(7)后没有LED灯亮起,则说明充电电池损坏,必须进行更换。 |
LED状态指示灯
| LED显示状态含义 |
| 指示灯以绿光闪烁 睡眠模式 - Sleep mode |
| 指示灯以绿色长亮 切割待命 - Ready to cut |
LED警告指示灯
| LED显示警告含义 |
| 指示灯以红光闪烁 电动工具卡住,切割刀自动返回到打开的位置。 |
| 指示灯以红色长亮 充电电池、电机和电子模块的温度过高。 |
信号音
| 信号音含义 | |
| 信号音响起一次。 | 睡眠模式 - Sleep mode |
| 信号音响起两次。 | 切割待命 - Ready to cut |
运行
投入使用
安装充电电池
提示：如果使用的充电电池与电动工具不匹配，则可能会导致功能失灵或电动工具损坏。将已充电的充电电池(5)装入手柄，直至能感觉到其卡入。
接通（睡眠模式 - Sleep mode）
按压电源开关(7)以接通。充电电池电量指示灯(8)亮起，LED状态指示灯(3)闪烁。切割刀(1)和刀刃(10)保持静止状态。 信号音响起一次。
连续两次短促按压切割开关(9)。切割刀(1)进入初始位置。LED状态指示灯(3)从闪烁变为长亮。信号音响起两次。
切割
切割时，请按住切割开关(9)直至切割完成。然后再次松开切割开关(9)。切割刀(1)返回初始位置。
停用刀具
按住切割开关(9)4秒钟。切割刀(1)进入关闭状态并锁定。信号音响起一次。LED状态指示灯(3)闪烁。电动工具进入睡眠模式（Sleep mode），一分钟后自动关闭。
关机
按压电源开关(7)以关闭。充电电池电量指示灯(8)和LED状态指示灯(3)关闭。
树丛切割技巧
请勿以错误的姿势操作设备。这样可能造成严重的伤害。
将您腾空的手与工作区域保持安全距离。请勿触摸刀片。这些刀片非常锋利，您可能会割伤自己。
故障查询
症状 可能的原因 解决措施
| LED警告灯(2)以红色闪烁 电动工具卡住 切割刀(1)自动返回到打开的位置。 | ||
| LED警告灯(2)以红色长亮 充电电池、电机和电子模块的温度过高 | 让充电电池、电机和电子模块冷却。 | |
| 切割刀(1)在操纵切割开关(9)后不移动 | 充电电池(5)电量过低 为充电电池(5)充电。 | |
| 未按下电源开关(7) 按下电源开关(7)。 | ||
| 电动工具仍处于“睡眠模式” 操纵两次切割开关(9)(切割待命)。 | ||
| 切割开关(9)损坏霍尔传感器损坏 | 无法继续工作,请联系客户服务部门。 | |
| 切割刀(1)在树枝中倾斜 树枝太粗 松开切割开关(9)。按下电源开关 | (7)或取出充电电池(5),然后缓慢地直直地将切割刀(1)从树枝中拉出。 | |
| 切口不光滑 | 切割刀(1)或刀刃(10)变钝 | 调整切割刀(1)或刀刃(10)之间的距离 |
| 切割刀(1)或刀刃(10)磨损 | 更换切割刀(1)或刀刃(10) | |
维修和服务
维护和清洁
在电动工具上进行任何维护的工作（例如维修，更换工具等等），以及搬运、保存电动工具之前都必须从机器中取出蓄电池。无意间操作开关可能会造成伤害。
调整切割刀和刀刃之间的距离
每次调整距离前请取出充电电池。
如果切割刀(1)和刀刃(10)之间的距离在一段时间后不再是最佳，可重新调整间距：
- 松开螺栓(13)。
- 将锁紧螺母(12)朝所需方向旋转。
- 重新拧上螺栓(13)。
刀具润滑
加注润滑油前请取出充电电池。
为获得最佳的切割性能，请向加油口(14)中加注一些机油以润滑切割刀。润滑的频率取决于切割频率、树枝的直径以及树枝的硬度。
客户服务和应用咨询
本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也
24|中文
可查看：www.bosch-pt.com
博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。
询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。
中国大陆
博世电动工具（中国）有限公司
中国 浙江省 杭州市
滨江区 滨康路567号
102/1F 服务中心
邮政编码：310052
电话：(0571)8887 5566 / 5588
传真：(0571)8887 6688 x 5566# / 5588#
电邮：bsc.hz@cn.bosch.com
www.bosch-pt.com.cn
制造商地址：
Robert Bosch Power Tools GmbH
罗伯特·博世电动工具有限公司
70538 Stuttgart / GERMANY
70538 斯图加特 / 德国
其他服务地址请见：
随着机器一起供货的锂离子充电电池必须符合危险物品法规。使用者无须另外使用保护包装便可以运送该充电电池。
但是如果将它交由第三者运送（例如：寄空运或委托运输公司）则要使用特殊的包装和标示。此时必须向危险物品专家请教有关寄送危险物品的相关事宜。
确定充电电池的外壳未受损后，才可以寄送充电电池。粘好未加盖的触点并包装好充电电池，不可以让充电电池在包装中晃动。必要时也得注意各国有关的法规。
处理废弃物
必须以符合环保的方式，回收再利用损坏的电动工具、充电电池、附件和废弃的包装材料。
不可以把电动工具和充电电池/蓄电池丢入一般的家庭垃圾中!
充电电池/电池：
锂离子：
请注意 “搬运” 段落中的指示 (参见 “搬运”，页 24) 确认设置。
产品中有害物质的名称及含量
本表格依据SJ/T11364的规定编制。
O: 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572 规定的限量要求以下。
X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。且目前业界没有成熟的替代方案，符合欧盟RoHS指令环保要求。
① 适用于采用电源线连接供电的产品。
②适用于采用充电电池供电的产品。
产品环保使用期限内的使用条件参见产品说明书。
繁體中文
安全注意事項
電動工具一般安全注意事項
警告
請詳讀工作臺及電動工具的所有安全警告與使用說明。若不
遵照以下列出的指示，將可能導致電擊、著火和／或人員重傷。
保存所有警告和說明書以備查閱。
在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。
工作場地的安全
▶ 保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。
▶ 讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。
電氣安全
▶ 電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。
避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。
▶ 不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。
▶ 不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。
▶ 當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。
如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電擊危險。
人身安全
保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
防止意外起動。確保開關在連接電源和／或電池盒、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。
在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
▶ 手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著裝適當。不要穿寬鬆衣服或佩戴飾品。讓您的衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。
如果提供了與排屑、集塵設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。
切勿因經常使用工具所累積的熟練感而過度自信，輕忽工具的安全守則。任何一個魯莽的舉動都可能瞬間造成人員重傷。
電動工具使用和注意事項
不要濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。
如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
在進行任何調整、更換配件或貯存電動工具之前，必須從電源上拔掉插頭並／或取出電池盒。這種防護性措施將減少工具意外起動的危險。
將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。
保養電動工具與配備。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他狀況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。
▶ 保持切削刀具鋒利和清潔。保養良好的有鋒利切削刃的刀具不易卡住而且容易控制。
按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。
把手及握持區應保持乾燥、潔淨，且不得沾染任何油液或油脂。易滑脫的把手及握持區將無法讓您在發生意外狀況時安全地抓緊並控制工具。
電池式工具使用和注意事項
▶ 只用製造商規定的充電器充電。將適用於某種電池盒的充電器用到其他電池盒時會發生著火危險。
▶ 只有在配有專用電池盒的情況下才使用電動工具。使用其他電池盒會發生損壞和著火危險。
▶ 當電池盒不用時，將它遠離其他金屬物體，例如回形針、硬幣、鑰匙、釘子、螺絲或其他小金屬物體，以防一端與另一端連接。電池端部短路會引起燃燒或火災。
在濫用條件下，液體會從電池中濺出；避免接觸。如果意外碰到了，用水沖洗。如果液體碰到了眼睛，還要尋求醫療幫助。從電池中濺出的液體會發生腐蝕或燃燒。
26|繁體中文
▶ 請勿使用已受損或經改裝的電池盒。已受損或經改裝的電池組可能出現無法預期的反應，進而導致著火、爆炸或造成人員受傷。
勿讓電池盒或工具靠近火源或暴露於異常溫度環境中。若是靠近火源或暴露在超過130°C的環境中可能造成爆炸。
請完全遵照所有的充電說明，電池盒或工具的溫度若是超出指示的規定範圍，請勿進行充電。不當充電或是未在規定的溫度範圍內進行充電，皆可能造成電池損壞並面臨更高的著火風險。
檢修
▶ 將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。
▶ 請勿自行檢修受損的電池盒。電池組應交由製造商或是獲得授權的服務供應商來進行檢修。
充電式園藝電剪的安全注意事項
此裝置並不適合給身體、感官或心智能力有缺陷，或是缺乏相關經驗及／或知識的人士使用（包含兒童），除非有他人在旁監督或指導本裝置的使用方式。
對孩童應多加留意，不要讓他們任意戲玩本裝置。
勿讓孩童使用本裝置；勿將本裝置放置在無人看管的地方；裝置不用時，請將它儲放在兒童所及範圍之外的安全處。
▶ 請勿淋雨使用本裝置，亦不可在雨中為充電電池進行充電。
▶ 儲放本裝置時，不可讓它淋到雨，或是置於潮溼環境中。
▶ 請讓附近的人員與工作區域保持一定的安全距離。
▶ 請注意：不得有任何異物跑進刀頭之間。請將刀頭之間的位置清除乾淨。
▶ 請注意：請勿割斷暗藏的電線。
▶ 徒手時，手部應與工作區域保持一定的安全距離。切勿碰觸刀頭。這是極為鋒利的地方，您可能會不小心割傷自己。
▶ 裝置運作時請務必小心，注意徒手握住、移動將被切割樹枝的手指沒有暴露在剪切刀具下。
每次開始工作之前，請先仔細檢查刀頭。
您需以最謹慎的態度來處理刀頭，以免刀頭劃破東西或割傷人員。
▶ 請務必戴上防護手套，才能使用本裝置進行加工或保養清潔作業。
雙手必須遠離刀具。
如果充電電池損壞了，或者未按照規定使用充電電池，充電電池中會散發出有毒蒸氣。充電電池可能起火或爆炸。工作場所必須保持空氣流通，如果身體有任何不適必須馬上就醫。充電電池散發的蒸氣會刺激呼吸道。
切勿拆開充電電池。可能造成短路。
尖銳物品（例如釘子或螺絲起子）或是外力皆有可能造成充電電池損壞。進而導致內部短路而發生電池起火、冒煙、爆炸或過熱等事故。
▶ 僅可使用產品的原廠充電電池。如此才可依照產品提供過載保護。
保護充電電池免受高溫（例如長期日照）、火焰、污垢、水液和濕氣的侵害。有爆炸及短路之虞。
產品和規格
請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及／或重傷。 請留意操作說明書中最前面的圖示。
依規定使用機器
本裝置的設計適用於專業用途，可剪切直徑 25 mm 以內的樹枝和植物。
插圖上的機件
機件的編號和電動工具詳解圖上的編號一致。
(1) 剪切刀具
(2) 示警 LED 燈
(3) 狀態 LED 燈
(4) 博世特殊防護手套的連接插槽 ^a)
(5) 充電電池
(6) 充電電池的解鎖按鈕
(7) 電源開關
(8) 充電電池的電量指示器
(9) 作動開關
(10) 刀刃
(11) 把手（絕緣握柄）
(12) 刀刃的固定螺母
(13) 此螺栓是用來調整剪切刀具與刀刃之間的距離
(14) 注油口
a) 特殊規格另外具備防護手套功能。
圖文中提到的配件，並不包含在基本的供貨範圍中。本公司的配件清單中有完整的配件供應項目。
A) 於 20-25 ℃ 配備充電式 GBA 12V 3.0Ah 時測得。
B) 視所使用的充電蓄電池而定
C) 溫度 <0 ℃ 時，性能受限
技術性數據
| 充電式園藝電剪 | Pro Pruner | |
| 產品機號 | 3 601 JK1 0.. | |
| 額定電壓 | V | 12 |
| 最大剪切效率A) | mm 25 | |
| 重量符合 EPTA-Procedure 01:2014B) | kg 1.0 | |
| 充電狀態下的建議環境溫度 | °C 0...+35 | |
| 操作狀態下的容許環境溫度 ^c) 以及存放狀態下 | °C -20 ... +50 | |
| 建議使用的充電電池 | GBA 12V... | |
| 建議使用的充電器 | GAL 12...GAX 18... | |
安装
在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。
取出充電電池（請參考圖 A）
▶ 只能選用技術性數據裡所列出的充電器。僅有這些充電器適用於電動工具所使用的鋰離子充電電池。
提示：出貨時充電電池已部分充電。首度使用電動工具之前，請先用充電器將充電電池充飽電以確保充電電池蓄滿電力。
鋰離子充電電池可隨時充電，不會縮短電池的使用壽命。如果突然中斷充電，電池也不會損壞。
鋰離子充電電池配備了 電池保護裝置「Electronic Cell Protection (ECP)」，可以防止充電電池過度放電。充電電池的電量如果用盡了，保護開關會自動關閉電動工具：嵌件工具會停止轉動。
▶ 電動工具自動關機後，請勿再按壓電源開關。否則充電電池可能會損壞。
若要取出充電電池 (5)，請按壓兩個解鎖按鈕 (6)，然後將充電電池往下從電動工具裡拔出。不可以強行拉出充電電池。
請您遵照廢棄物處理相關指示。
充電電池的電量顯示器
| LED 容量 | |
| 3 顆綠燈持續亮起 ≥ 66 % | |
| 2 顆綠燈持續亮起 33-66% | |
| 1 顆綠燈持續亮起 ≤ 33 % | |
| 1 顆綠燈閃爍 備用電量 | |
| 按壓(7) 按鈕後,LED 燈若未亮起,即表示充電電池故障,必須予以更換。 | |
狀態 LED 指示燈
| 狀態 LED 指示燈 含義 |
| 指示燈呈綠色閃爍狀態 休眠模式 - Sleep mode |
| 指示燈呈綠色持續亮起 機器準備就緒 - Ready to cut |
示警 LED 指示燈
| 示警 LED 指示燈 含義 |
| 指示燈呈紅色閃爍狀態 電動工具卡死,剪切刀具將自動退回至開啟位置。 |
| 指示燈呈紅色持續亮起 充電電池、馬達和電子模組的溫度過高。 |
聲音訊號
| 聲音訊號 含義 |
| 聲音訊號響一次。休眠模式 - Sleep mode |
| 聲音訊號連響兩次。機器準備就緒 - Ready to cut |
操作
操作機器
安裝充電電池
提示：若是使用非本電動工具適用的充電電池，可能導致電動工具功能異常或損壞。
將已充好電的充電電池 (5) 裝入把手內，直到感覺到已確實卡上。
啟動（休眠模式 - Sleep mode）
若要啟動，請按一下電源開關 (7)。充電電池的電量指示器 (8) 亮起，且狀態 LED 燈 (3) 呈閃爍狀態。剪切刀具 (1) 和刀刃 (10) 仍保持不動。
聲音訊號響一次。
啟用刀具（機器準備就緒 - Ready to cut）
快速連按兩下作動開關 (9)。剪切刀具 (1) 隨即回到初始位置。狀態 LED 燈 (3) 由閃爍狀態轉為持續亮起。
聲音訊號連響兩次。
剪切
若要剪切，請持續按壓作動開關 (9)，直到完成剪切為止。然後將作動開關 (9) 重新放開。剪切刀具 (1) 隨即返回初始位置。
停用刀具
持續按壓作動開關 (9) 4 秒鐘。剪切刀具 (1) 進入閉合狀態並隨即鎖定。聲音訊號響一次。狀態 LED 燈 (3) 轉為閃爍。電動工具進入休眠模式（Sleep mode），將於一分鐘後關閉電源。
關閉
若要關閉，請按一下電源開關 (7)。充電電池的電量指示器 (8) 和狀態 LED 燈 (3) 關閉。
剪切樹木的技巧
請勿在持機姿勢不良的狀況下操作本裝置。這樣可能造成人員重傷。
28|繁體中文
徒手時，手部應與工作區域保持一定的安全距離。
切勿碰觸刀頭。這是極為鋒利的地方，您可能會不
小心割傷自己。
尋找故障的原因
徵狀 可能的原因 補救措施
| 示警 LED 燈 (2) 呈紅色閃爍狀態 電動工具卡死 剪切刀具 (1) 將自動退回開啟位置。 | ||
| 示警 LED 燈 (2) 呈紅色持續亮起 充電電池、馬達和電子模組的溫度過高 | 讓充電電池、馬達和電子模組降溫冷卻。 | |
| 按下作動開關後 (9),剪切刀具 (1) 仍然不動 | 充電電池 (5) 電力不足 為充電電池 (5) 充電。 | |
| 未按壓電源開關 (7) 請按下電源開關 (7)。 | ||
| 電動工具仍處於「休眠模式」連按兩下作動開關 (9)(機器準備就緒)。 | ||
| 作動開關 (9) 故障霍爾感應器故障 | 無法再運轉,請洽顧客服務處。 | |
| 剪切刀具 (1) 在枝幹內歪斜 枝幹過粗 放開作動開關 (9)。按壓電源開關 (7) 或取出充電電池 (5),接著慢慢將剪切刀具 (1) 筆直地從枝幹中抽出來。 | ||
| 切口不平整 | 剪切刀具 (1) 或刀刃 (10) 已變鈍 | 調整剪切刀具 (1) 或刀刃 (10) 之間的距離 |
| 剪切刀具 (1) 或刀刃 (10) 已磨損 | 更換剪切刀具 (1) 或刀刃 (10) | |
維修和服務
維修和清潔
在電動工具上進行任何維護的工作（例如維修，更換工具等）以及搬運和儲存電動工具之前，都必須電動工具中取出充電電池。若是不小心觸動起停開關，可能造成人員受傷。
調整剪切刀具與刀刃之間的距離
每次調整間距前，都要將充電電池取出。
如果經過一段時間之後，剪切刀具 (1) 和刀刃 (10) 之間的距離已不再是理想值，您可重新調整此一距離：
- 鬆開螺栓 (13)。
- 沿所需方向旋轉螺栓 (12)。
- 將螺栓 (13) 重新旋緊。
刀具潤滑
注油前，請取出充電電池。
若欲達到最佳剪切效率，請在注油口 (14) 中倒入少量機油，以便潤滑剪切刀具。機油的添加頻率取決於裝置的使用頻率以及樹枝的直徑和硬度。
顧客服務處和顧客咨詢中心
本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。
當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上10位數的產品機號。
台灣
台灣羅伯特博世股份有限公司
建國北路一段90號6樓
台北市10491
電話: (02) 7734 2588
傳真:(02) 2516 1176
www.bosch-pt.com.tw
制造商地址：
Robert Bosch Power Tools GmbH
羅伯特·博世電動工具有限公司
70538 Stuttgart / GERMANY
70538 斯圖加特/ 德國
以下更多客戶服務處地址：
隨貨附上的鋰離子充電電池受危險物品法的規範。使用者無須另外使用保護包裝便可運送該充電電池。
但是如果將它交由第三者運送（例如：寄空運或委托運輸公司），則應遵照包裝與標示的相關要求。此時必須向危險物品專家請教有關寄送危險物品的相關事宜。
確定充電電池的外殼未受損後，才可以寄送充電電池。用膠帶貼住裸露的接點並妥善包裝充電電池，不可以讓充電電池在包裝材料中晃動。同時也應留意各國相關法規。
廢棄物處理
必須以符合環保的方式，將損壞的電動工具、充電電池、配件和包裝材料進行回收再利用。
不可以把電動工具和充電電池／拋棄式電池丟入一般家庭垃圾中！
充電電池／拋棄式電池：
鋰離子：
請注意「搬運」段落中的指示 (參見「搬運」，頁 28)。
