PANDUAN PENGGUNA Pro Pruner Professional BOSCH

id Petunjuk-Petunjuk untuk

Penggunaan Orisinal

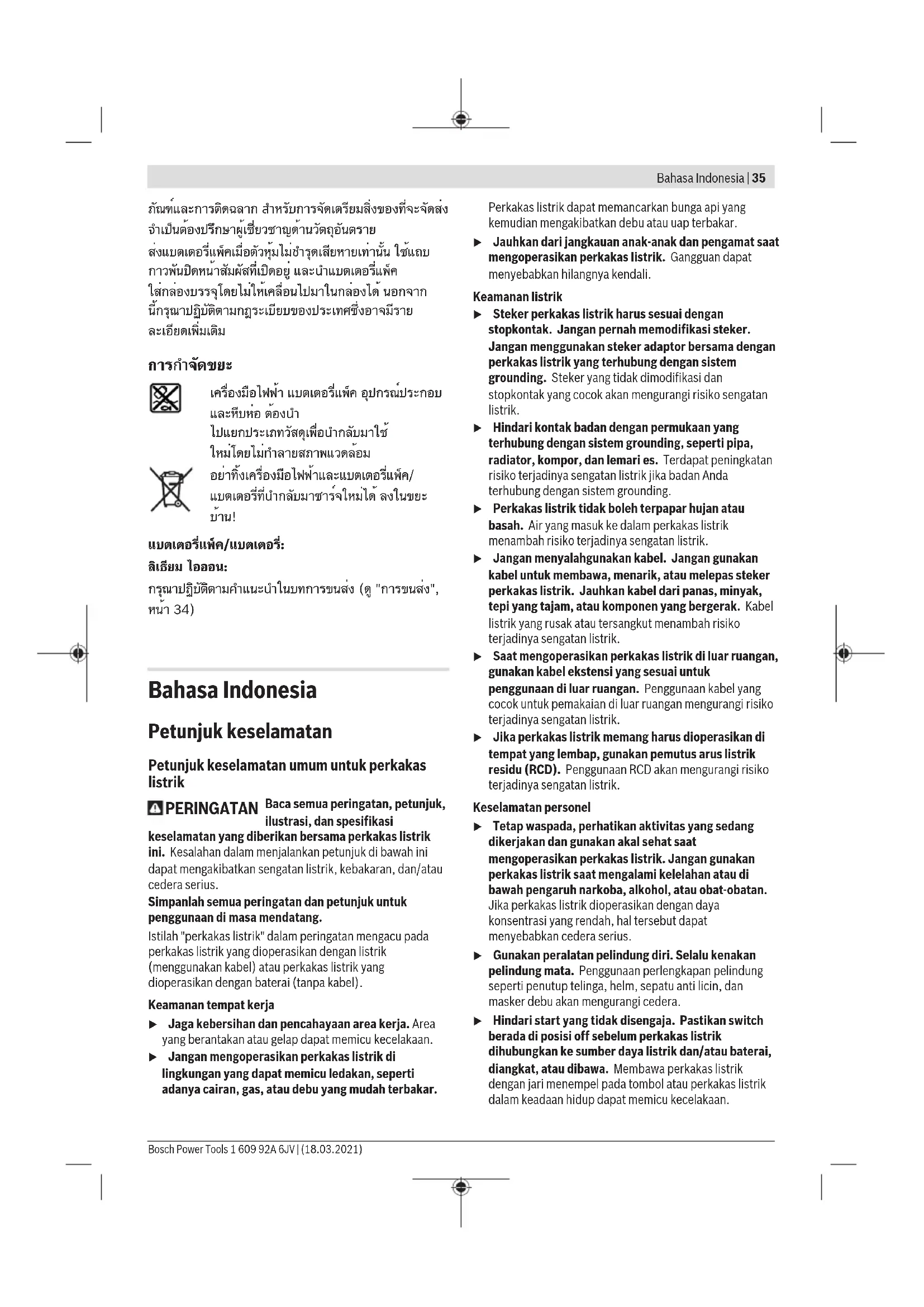

Petunjuk keselamatan umum untuk perkakas listrik

PERINGATAN

Baca semua peringatan, petunjuk, ilustrasi, dan spesifikasi

keselamatan yang diberikan bersama perkakas listrik ini. Kesalahan dalam menjalankan petunjuk di bawah ini dapat mengakibatkan sengatan listrik, kebakaran, dan/atau cedera serius.

Simpanlah semua peringatan dan petunjuk untuk penggunaan di masa mendatang.

Istilah "perkakas listrik" dalam peringatan mengacu pada perkakas listrik yang dioperasikan dengan listrik (menggunakan kabel) atau perkakas listrik yang dioperasikan dengan baterai (tanpa kabel).

Keamanan tempat kerja

Jaga kebersihan dan pencahayaan area kerja. Area yang berantakan atau gelap dapat memicu kecelakaan.
Jangan mengoperasikan perkakas listrik di lingkungan yang dapat memicu ledakan, seperti adanya cairan, gas, atau debu yang mudah terbakar.

Perkakas listrik dapat memancarkan bunga api yang kemudian mengakibatkan debu atau uap terbakar.

Jauhkan dari jangkauan anak-anak dan pengamat saat mengoperasikan perkakas listrik. Gangguan dapat menyebabkan hilangnya kendali.

Keamanan listrik

▶ Steker perkakas listrik harus sesuai dengan stopkontak. Jangan pernah memodifikasi steker. Jangan menggunakan steker adaptor bersama dengan perkakas listrik yang terhubung dengan sistem grounding. Steker yang tidak dimodifikasi dan stopkontak yang cocok akan mengurangi risiko sengatan listrik.
▶ Hindari kontak badan dengan permukaan yang terhubung dengan sistem grounding, seperti pipa, radiator, kompor, dan lemari es. Terdapat peningkatan risiko terjadinya sengatan listrik jika badan Anda terhubung dengan sistem grounding.
▶ Perkakas listrik tidak boleh terpapar hujan atau basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya sengatan listrik.
Jangan menyalahgunakan kabel. Jangan gunakan kabel untuk membawa, menarik, atau melepas steker perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau komponen yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya sengatan listrik.
▶ Saat mengoperasikan perkakas listrik di luar ruangan, gunakan kabel ekstensi yang sesuai untuk penggunaan di luar ruangan. Penggunaan kabel yang cocok untuk pemakaian di luar ruangan mengurangi risiko terjadinya sengatan listrik.
Jika perkakas listrik memang harus dioperasikan di tempat yang lembap, gunakan pemutus arus listrik residu (RCD). Penggunaan RCD akan mengurangi risiko terjadinya sengatan listrik.

Keselamatan personel

▶ Tetap waspada, perhatikan aktivitas yang sedang dikerjakan dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat mengalami kelelahan atau di bawah pengaruh narkoba, alkohol, atau obat-obatan. Jika perkakas listrik dioperasikan dengan daya konsentrasi yang rendah, hal tersebut dapat menyebabkan cedera serius.
▶ Gunakan peralatan pelindung diri. Selalu kenakan pelindung mata. Penggunaan perlengkapan pelindung seperti penutup telinga, helm, sepatu anti licin, dan masker debu akan mengurangi cedera.
▶ Hindari start yang tidak disengaja. Pastikan switch berada di posisi off sebelum perkakas listrik dihubungkan ke sumber daya listrik dan/atau baterai, diangkat, atau dibawa. Membawa perkakas listrik dengan jari menempel pada tombol atau perkakas listrik dalam keadaan hidup dapat memicu kecelakaan.

36 | Bahasa Indonesia

Singkirkan kunci penyetel atau kunci pas sebelum menghidupkan perkakas listrik. Perkakas atau kunci pas yang masih menempel pada komponen perkakas listrik yang berputar dapat menyebabkan cedera.
Jangan melampaui batas. Berdirilah secara mantap dan selalu jika keseimbangan. Hal ini akan memberikan kontrol yang lebih baik terhadap perkakas listrik pada situasi yang tak terduga.
Kenakan pakaian dengan wajar. Jangan mengenakan perhiasan atau pakaian yang longgar. Jauhkan rambut dan pakaian dari komponen yang bergerak. Pakaian yang longgar, rambut panjang, atau perhiasan dapat tersangkut dalam komponen yang bergerak.
Jika disediakan perangkat untuk sambungan pengisapan debu dan alat pengumpulan, pastikan perangkat tersebut terhubung dan digunakan dengan benar. Penggunaan alat pengumpulan dapat mengurangi bahaya yang disebabkan oleh debu.
Jangan berpuas diri dan mengabaikan prinsip keselamatan karena terbiasa mengoperasikan perkakas. Tindakan yang kurang hati-hati dapat mengakibatkan cedera serius dalam waktu sepersekian detik.

Penggunaan dan pemeliharaan perkakas listrik

Jangan memaksakan perkakas listrik. Gunakan perkakas listrik yang sesuai untuk pekerjaan yang dilakukan. Perkakas listrik yang sesuai akan bekerja dengan lebih baik dan aman sesuai tujuan penggunaan.
Jangan gunakan perkakas listrik dengan switch yang tidak dapat dioperasikan. Perkakas listrik yang switchnya yang tidak berfungsi dapat menimbulkan bahaya dan harus diperbaiki.
▶ Lepaskan steker dari sumber listrik dan/atau lepas baterai, jika dapat dilepaskan dari perkakas listrik sebelum menyetel, mengganti aksesori, atau menyimpan perkakas listrik. Tindakan preventif akan mengurangi risiko menghidupkan perkakas listrik secara tidak disengaja.
Jauhkan dan simpan perkakas listrik dari jangkauan anak-anak dan jangan biarkan orang-orang yang tidak mengetahui cara menggunakan perkakas listrik, mengoperasikan perkakas listrik. Perkakas listrik dapat membahayakan jika digunakan oleh orang-orang yang tidak terlatih.
Lakukan pemeliharaan perkakas listrik dan aksesori. Periksa komponen yang bergerak apabila tidak lurus atau terikat, kerusakan komponen, dan kondisi lain yang dapat mengganggu pengoperasian perkakas listrik. Apabila rusak, perbaiki perkakas listrik sebelum digunakan. Kecelakaan sering terjadi karena perkakas listrik tidak dirawat dengan baik.
Jaga ketajaman dan kebersihan alat. Alat pemotong dengan pisau pemotong yang tajam dan dirawat dengan baik tidak akan mudah tersangkut dan lebih mudah dikendalikan.

▶ Gunakan perkakas listrik, aksesori, dan komponen perkakas dll sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilakukan. Penggunaan perkakas listrik untuk tujuan berbeda dari fungsinya dapat menyebabkan situasi yang berbahaya.
Jaga gagang dan permukaan genggam agar tetap kering, bersih, dan bebas dari minyak dan lemak. Gagang dan permukaan genggam yang licin tidak menjamin keamanan kerja dan kontrol alat yang baik pada situasi yang tidak terduga.

Penggunaan dan pemeliharaan perkakas baterai

▶ Isi ulang daya hanya dengan pengisi daya yang ditentukan oleh produsen. Pengisi daya yang sesuai untuk satu jenis set baterai dapat menyebabkan risiko kebakaran apabila digunakan dengan set baterai lain.
▶ Hanya gunakan perkakas listrik dengan set baterai yang dirancang khusus. Penggunaan set baterai lain dapat menyebabkan risiko cedera dan kebakaran.
Apabila set baterai tidak digunakan, jauhkan dari benda logam lainnya, seperti klip kertas, koin, kunci, paku, sekrup, atau benda logam kecil lainnya yang dapat membuat sambungan dari satu terminal ke terminal lainnya. Memendekkan terminal baterai dapat menyebabkan kebakaran atau api.
Cairan dapat keluar dari baterai jika baterai tidak digunakan dengan benar; hindari kontak. Jika terjadi kontak secara tidak disengaja, bilas dengan air. Jika cairan mengenai mata, segara hubungi bantuan medis. Cairan yang keluar dari baterai dapat menyebabkan irritasi atau luka bakar.
Jangan gunakan set baterai atau perkakas yang rusak atau telah dimodifikasi. Baterai yang rusak atau telah dimodifikasi dapat menimbulkan kejadian yang tak terduga seperti kebakaran, ledakan, atau risiko cedera.
Jangan meletakkan set baterai atau perkakas di dekat api atau suhu tinggi. Paparan terhadap api atau suhu di atas 130 °C dapat memicu ledakan.
Ikuti semua petunjuk pengisian daya dan jangan mengisi daya set baterai atau perkakas di luar rentang suhu yang ditentukan dalam petunjuk. Pengisian daya yang tidak tepat atau di luar rentang suhu yang ditentukan dapat merusak baterai dan meningkatkan risiko kebakaran.

Servis

▶ Minta teknisi berkualifikasi untuk menyervis perkakas listrik dengan hanya menggunakan suku cadang yang identik. Dengan demikian, hal ini akan memastikan keamanan perkakas listrik.
Jangan pernah melakukan servis pada baterai yang telah rusak. Servis baterai hanya boleh dilakukan oleh produsen atau penyedia servis resmi.

Petunjuk keselamatan untuk alat pangkas berdaya baterai

▶ Perangkat ini tidak boleh digunakan oleh siapa pun (termasuk anak-anak) dengan keterbatasan fisik, sensorik, atau mental, atau seseorang yang kurang berpengalaman dan/atau pengetahuan, kecuali berada di bawah pengawasan atau diberi pengarahan oleh orang yang kompeten dan bertanggung jawab tentang cara menggunakan alat. Anak-anak perlu diawasi untuk memastikan bahwa mereka tidak bermain dengan perangkat.

Jangan membiarkan anak-anak menggunakan perangkat; jangan meninggalkan perangkat tanpa pengawasan dan simpan alat yang tidak digunakan di tempat yang aman dan jauh dari jangkauan anak-anak. Jangan menggunakan perangkat atau mengisi daya baterai alat sambil terkena air hujan. Jangan menyimpan perangkat di lingkungan yang lembap atau tempat yang terkena air hujan. Jaga jarak dengan siapa pun yang berada di dekat perangkat dari area kerja.

- Pastikan tidak ada benda asing yang masuk di antara bilah pisau. Singkirkan benda asing yang masuk di antara bilah pisau tersebut. - Pastikan kabel listrik yang tidak terlihat tidak terpotong saat mengoperasikan alat. - Jaga jarak aman tangan yang tidak mengoperasikan perangkat dari area kerja. Jangan menyentuh bilah pisau. Bilah pisau sangat tajam dan dapat melukai pengguna. - Saat mengoperasikan perangkat, berhati-hatilah agar jar pada tangan yang bebas, yang digunakan untuk memegang atau menggerakkan cabang pohon yang akan dipotong, tidak terkena mata pisau pemotong. - Periksa bilah pisau dengan hati-hati setiap sebelum memulai pengerjaan. - Tangani bilah pisau dengan sangat hati-hati untuk mencegah risiko terluka atau cedera akibat bilah pisau. - Selalu kenakan sarung tangan pelindung ketika bekerja dengan perangkat atau melakukan perawatan/pembersihan.

Jauhkan tangan dari pisau pemotong.

- Asap dapat keluar apabila terjadi kerusakan atau penggunaan yang tidak tepat pada baterai. Baterai dapat terbakar atau meledak. Biarkan udara segar mengalir masuk dan kunjungi dokter apabila mengalami gangguan kesehatan. Asap tersebut dapat mengganggu saluran pernafasan. - Jangan membuka baterai. Ada bahaya terjadinya korsleting. - Baterai dapat rusak akibat benda-benda lancip, seperti jarum, obeng, atau tekanan keras dari luar. H ini dapat menyebabkan terjading hubungan singkat

internal dan baterai dapat terbakar, berasap, meledak, atau mengalami panas berlebih.

▶ Hanya gunakan baterai pada produk yang dibuat oleh produsen. Hanya dengan cara ini, baterai dapat terlindung dari kelebihan muatan.

Lindungi baterai dari panas, misalnya juga dari paparan sinar matahari dalam waktu yang lama, api, kotoran, air dan kelembapan. Terdapat risiko ledakan dan korsleting.

Spesifikasi produk dan performa

Bacalah semua petunjuk keselamatan dan petunjuk penggunaan. Kesalahan dalam menjalankan petunjuk keselamatan dan petunjuk penggunaan dapat mengakibatkan kontak listrik, kebakaran, dan/atau luka-luka

yang berat.

Perhatikan ilustrasi yang terdapat pada sisi sampul panduan pengoperasian.

Tujuan penggunaan

Perangkat ini dirancang untuk memotong dahan dan tanaman berdiameter hingga 25 mm secara profesional.

Ilustrasi komponen

Nomor-nomor dari bagian-bagian perkakas pada gambar sesuai dengan gambar perkakas listrik pada halaman bergambar.

(1) Pisau pemotong
(2) LED peringatan
(3) LED status
(4) Soket untuk menyambungkan sarung tangan pelindung khusus dari Bosch ^a)
(5) Baterai
(6) Tombol pelepas baterai
(7) Tombol on/off
(8) Indikator level pengisian daya baterai
(9) Switch untuk memotong

(10) Mata pisau

(11) Gagang (permukaan genggam berisolator)

(12) Mur pengunci mata pisau

(13) Sekrup untuk mengatur jarak antara pisau pemotong dan mata pisau

a) Fungsi sarung tangan pelindung tersedia pada versi khusus.

Aksesori yang digambarkan atau yang dijelaskan tidak termasuk dalam lingkup pengiriman standar. Semua aksesori yang ada dapat ditemukan dalam program aksesori kami.

38 | Bahasa Indonesia

Data teknis

Alat pangkas berdaya listrik Pro Pruner
Nomor seri	3 601 JK1 0..
Tegangan nominal V 12
Kapasitas pemotongan maksimalA)	mm 25
Berat sesuai dengan EPTA-Procedure 01:2014B)	kg 1,0
Suhu sekitar yang direkomendasikan saat pengisian daya	°C 0 ... +35
Suhu sekitar yang diizinkan saat pengoperasianC) dan saat penyimpanan	°C -20 ... +50
Baterai yang direkomendasikan GBA 12V...
Perangkat pengisian daya yang direkomendasikan	GAL 12...GAX 18...

A) diukur pada suhu 20-25 °C dengan baterai GBA 12V 3.0Ah.

B) tergantung pada baterai yang digunakan

C) daya terbatas pada suhu <0 °C

Pemasangan

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas Isitrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja.

Melepas baterai (lihat gambar A)

▶ Hanya gunakan pengisi daya yang tercantum pada data teknis. Hanya pengisi daya ini yang sesuai dengan baterai Li-ion yang digunakan pada perkakas listrik Anda.

Catatan: Baterai dikirim dalam keadaan terisi sebagian. Untuk memastikan kinerja penuh baterai, isi penuh daya baterai ke pengisi daya sebelum menggunakannya untuk pertama kali.

Daya baterai li-ion dapat diisi setiap saat tanpa mengurangi masa pakainya. Penghentian proses pengisian daya tidak merusak baterai.

Baterai li-ion terlindung dari pengosongan daya total dengan "Electronic Cell Protection (ECP)". Jika baterai habis, perkakas listrik dimatikan oleh pengaman: Alat sisipan berhenti beroperasi.

Jangan menekan kembali tombol on/off jika perkakas listrik mati secara otomatis. Baterai dapat rusak.

Untuk melepas baterai (5), tekan kedua tombol pelepas baterai (6) dan tarik baterai ke bawah dan keluarkan dari perkakas listrik. Jangan melepas baterai dengan paksa. Perhatikan petunjuk mengenai pembuangan baterai.

Indikator level pengisian baterai

LED Kapasitas
Lampu permanen 3 x hijau ≥66 %
Lampu permanen 2 x hijau 33–66%
Lampu permanen 1 x hijau ≤33 %
Lampu kedip 1 x hijau Cadangan

Jika lampu LED tidak menyala setelah tombol (7) ditekan, terdapat kerusakan pada baterai dan baterai harus diganti.

LED status indikator

LED status indikator Arti
Indikator berkedip hijau Sleep mode (mode tidur)
Indikator menyala hijau terus-menerus	Ready to cut (siap memotong)

LED peringatan indikator

LED peringatan indikator Arti
Indikator berkedip merah Perkakas listrik macet dan pisau pemotong kembali ke posisi terbuka secara otomatis.
Indikator menyala merah	Suhu baterai, motor, dan modul elektronik terlalu tinggi.

Sinyal akustik

Sinyal akustik Arti
Sinyal akustik berbunyi satu kali.	Sleep mode (mode tidur)
Sinyal akustik berbunyi dua kali.	Ready to cut (siap memotong)

Pengoperasian

Pengoperasian awal

Memasang baterai

Catatan: Menggunakan baterai yang tidak sesuai untuk perkakas listrik dapat menyebabkan kegagalan fungsi atau kerusakan pada perkakas listrik.

Tekan tombol on/off (7) untuk menghidupkan. Indikator level daya baterai (8) menyala dan LED status (3) berkedip. Pisau pemotong (1) dan mata pisau (10) tidak bergerak. Sinyal akustik berbunyi satu kali.

Mengaktifkan pisau (Ready to cut)

Tekan singkat switch untuk memotong (9) dua kali secara berturut-turut. Pisau pemotong (1) akan bergerak ke posisi awal. LED status (3) berganti dari lampu kedip ke lampu permanen. Sinyal akustik berbunyi dua kali.

Memotong

Untuk memotong, tekan switch untuk memotong (9) hingga pemotongan dilakukan. Selanjutnya, lepaskan lagi switch untuk memotong (9). Pisau pemotong (1) akan bergerak ke posisi awal.

Menonaktifkan pisau

Tekan switch untuk memotong (9) selama 4 detik. Pisau pemotong (1) akan bergerak ke posisi tertutup dan dikunci. Sinyal akustik berbunyi satu kali. LED status (3) berkedip. Perkakas listrik beralih ke mode tidur (Sleep mode) dan satu menit kemudian akan mati.

Mematikan

Tekan tombol on/off (7) untuk mematikan. Indikator level daya baterai (8) dan LED status (3) padam.

Tips untuk memotong kayu

Jangan operasikan perangkat dalam posisi tubuh yang tidak menguntungkan. Hal ini dapat menyebabkan cedera serius.

Jaga jarak aman tangan yang tidak mengoperasikan perangkat dari area kerja. Jangan menyentuh bilah pisau. Bilah pisau sangat tajam dan dapat melukai pengguna.

Tanda-tanda Kemungkinan penyebab Solusi
LED peringatan (2) berkedip merah	Perkakas listrik macet	Pisau pemotong (1) kembali ke posisi terbuka secara otomatis.
LED peringatan (2) menyala merah terus-menerus	Suhu baterai, motor, dan modul elektronik terlalu tinggi	Biarkan baterai, motor, dan modul elektronik menjadi dingin.
Pisau pemotong (1) tidak bergerak setelah switch untuk memotong (9) ditekan	Baterai (5) terlalu lemah lsi daya baterai (5).
	Tombol on/off (7) tidak ditekan Tekan tombol on/off (7).
	Perkakas listrik masih dalam "Sleep mode"	Tekan switch untuk memotong (9) dua kali (Ready to cut).
	Switch untuk memotong (9) rusak Sensor Hall rusak	Jangan melanjutkan pengerjaan, hubungi layanan pelanggan.
Pisau pemotong (1) macet pada dahan	Dahan terlalu besar	Lepaskan switch untuk memotong (9). Tekan tombol on/off (7) atau lepaskan baterai (5), kemudian tarik pisau pemotong (1) dari dahan secara lurus dan perlahan.
Potongan tidak mulus	Pisau pemotong (1) atau mata pisau (10) tumpul	Atur jarak antara pisau pemotong (1) atau mata pisau (10)
	Pisau pemotong (1) atau mata pisau (10) telah usang	Ganti pisau pemotong (1) atau mata pisau (10)

Perawatan dan servis

Perawatan dan pembersihan

Sebelum melakukan semua pekerjaan pada perkakas listrik (misalnya merawat, mengganti alat kerja, dsb.) serta selama transpor dan penyimpanan, keluarkanlah baterai dari perkakas Isitrik. Terdapat risiko cedera apabila tombol untuk menghidupkan dan mematikan dioperasikan tanpa sengaja.

Mengatur jarak antara pisau pemotong dan mata pisau Keluarkan baterai setiap sebelum mengatur jarak.

Apabila jarak antara pisau pemotong (1) dan mata pisau (10) tidak lagi optimal setelah beberapa saat, jarak dapat diatur ulang:

• Kendurkan sekrup (13).
• Putar mur pengunci (12) ke arah yang diperlukan.
• Kencangkan kembali sekrup (13).

Melumasi pisau

Keluarkan baterai sebelum mengisi oli. Untuk mencapai performa pemotongan yang optimal, isikan sedikit oli ke dalam lubang pengisi oli (14) untuk melumasi pisau pemotong. Frekuensi penambahan oli bergantung pada frekuensi pemotongan, diameter dahan dan kekerasan dahan.

Layanan pelanggan dan konsultasi penggunaan

Layanan pelanggan Bosch menjawab semua pertanyaan Anda tentang reparasi dan perawatan serta tentang suku cadang produk ini. Gambaran teknis (exploded view) dan informasi mengenai suku cadang dapat ditemukan di:

www.bosch-pt.com

Tim konsultasi penggunaan Bosch akan membantu Anda menjawab pertanyaan seputar produk kami beserta aksesorinya.

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, selalu sebutkan nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk.

Indonesia

PT Robert Bosch

Jakarta Selatan 12310

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.co.id

Alamat layanan lainnya dapat ditemukan di:

Pada baterai-baterai li-ion yang digunakan diterapkan persyaratan terkait peraturan-peraturan tentang bahan-bahan yang berbahaya. Baterai-baterai dapat diangkut oleh penggunanya tanpa pembatasan lebih lanjut di jalan.

Pada pengiriman oleh pihak ketiga (misalnya transportasi udara atau perusahaan ekspedisi) harus ditaati syarat-syarat terkait kemasan dan pemberian tanda. Dalam hal ini, diperlukan konsultasi dengan ahli bahan-bahan berbahaya saat mengatur barang pengiriman.

Kirimkan baterai hanya jika housing-nya tidak rusak. Tutup bagian-bagian yang terbuka dan kemas baterai agar tidak bergerak-gerak di dalam kemasan. Taatilah peraturan-peraturan nasional lainnya yang mungkin lebih rinci yang berlaku di negara Anda.

Cara membuang

Perkakas listrik, baterai, aksesori dan kemasan harus didaur ulang dengan cara yang ramah lingkungan.

Jangan membuang perkakas listrik, aki/baterai ke dalam sampah rumah tangga!

Baterai:

Li-ion:

Perhatikanlah petunjuk-petunjuk dalam bab Transpor (lihat „Transpor“, Halaman 40).
