ATEM Mini 2020年9月欢迎辞 感谢您选购ATEM Mini从事流媒体直播制作！ 如果您从未使用过现场制作切换台，那么您即将面对的是广播行业中最激动人心的部分——现 场制作！它有着让人为之着迷的独特魅力，当您从事实时剪辑工作的同时，现场活动跃然眼前，

ATEM Mini 是一款小型现场制作切换台，可自动转换 720p

视 频 ，并 且 可 以 通 过 USB 直接连接至您的计算机。计算机会把ATEM Mini视为网络摄像头，因此可以通过YouTube或OBS Studio等您喜爱的在线流媒体平台进行在线流媒体服务。 ATEM Mini切换台使用与大型ATEM切换台所相同的内部视频处理，尽管它外形小巧便携，但依 然可以获得同样的高品质控制和专业性能，因此十分强大。您可以使用控制面板上的内置优质按 钮 进 行 控 制 ，或 运 行 ATEM Software Control从事更复杂的切换操作。例如，您可以管理所有图 文、设置键控、记录和运行宏命令、甚至是通过配有推子和先进均衡器和动态控制的全套调音台来

ATEM Mini可让您从小项目做起，然后随着项目增多再扩大ATEM流 程 。让 您 没 有 限 制 尽 情 发 挥 ！ 希望您能成为ATEM Mini的忠实用户，并使现场制作工作成为一种享受！

ATEM Mini所需之全部信息。 请登陆我公司网站www.blackmagicdesign.com/cn的支持页面获得ATEM切换台的最新版软件。 下载软件时，请注册您的相关信息，以便我们发布新软件时能及时通知您。我们将不断致力于产品 的功能开发和性能改进，诚挚期待您的意见和建议！ Grant Petty  Blackmagic Design首席执行官目录 入门 851 连接电源 851 连接视频源 852 连接监视器并测试输入 852 连接麦克风 853 连接计算机 854 设置网络摄像头信号源 854 使用OpenBroadcaster855 使用ATEMStreamingBridge传输视频 855 切换您的制作内容 856 使用硬切和转场 856 通过硬切切换信号源 856 通过自动转场切换信号源 856 转场风格和DVE857 控制音频 858 使用画中画 859 使用上游键控 859 淡入黑场 860 使用静帧图文 860 ATEM MiniPro型号额外功能 861 流媒体按钮 861 使用记录按钮进行记录 862 通过视频输出按钮设置HDMI输出 863 通过以太网直接流媒体播出及进

ATEM MiniPro上使用多画面分割 868 ATEM SoftwareControl871 切换模式 872 使用ATEM软件控制面板 873 媒体管理器 874 调音台 874 摄影机控制 875 使用软件控制面板 875 处理设置面板 878 “媒体播放器”选项卡 880 “输出”选项卡 880 在ATEMMiniProISO上记录单 独媒体文件 883 存储介质在记录前的准备事项 889 在计算机上准备存储介质 889 时间码发生器 891 使用调音台 891 使用先进的Fairlight控制完成混音 894 使用6频段参量均衡器 895 Fairlight 控制的工作流程指南 901 使用媒体页面 901 浏览窗口导航 902 ATEM 媒体池 903 图像文件类型 904 以Alpha通道创建TGA文件 904 使用摄影机控制 907 DaVinci Resolve一级调色工具 911 使用宏命令 914 什么是宏命令？ 914 ATEM SoftwareControl中的宏 命令窗口 914 更改切换台设置 920 设置音频输入和输出行为 921 多画面分割设置 922 标签设置 923 HyperDeck 设置 923 设置HDMI输出信号源 924 保存和恢复切换台设置 924 偏好设置 926

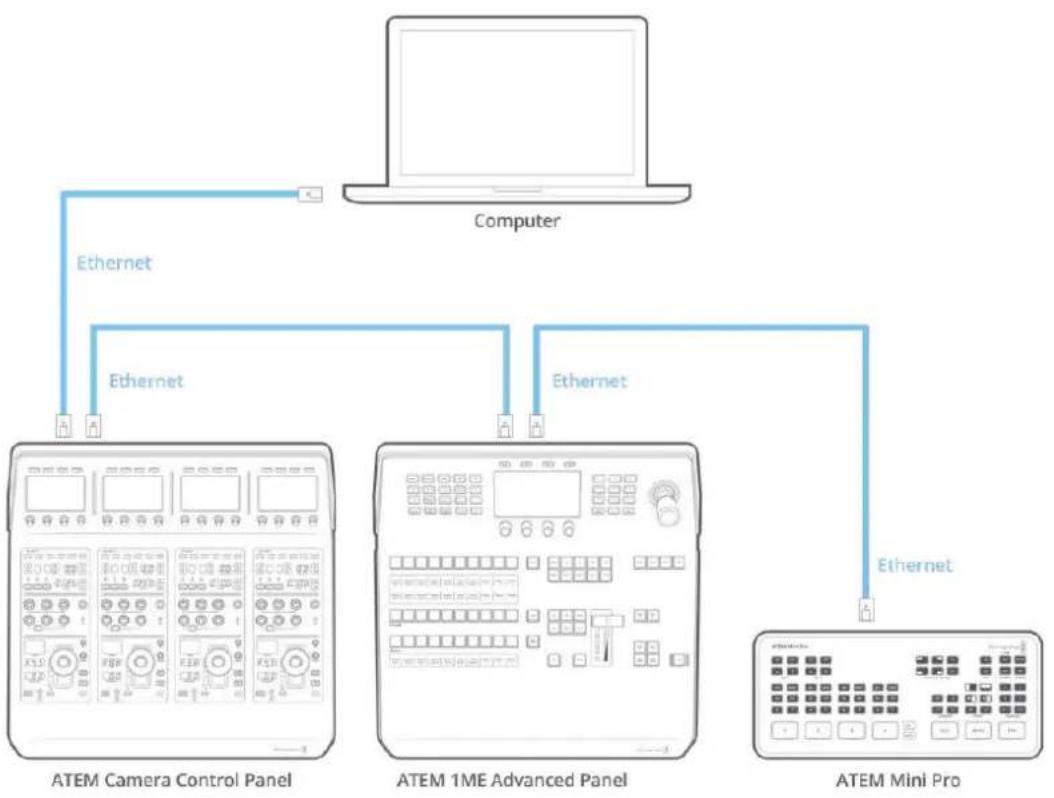

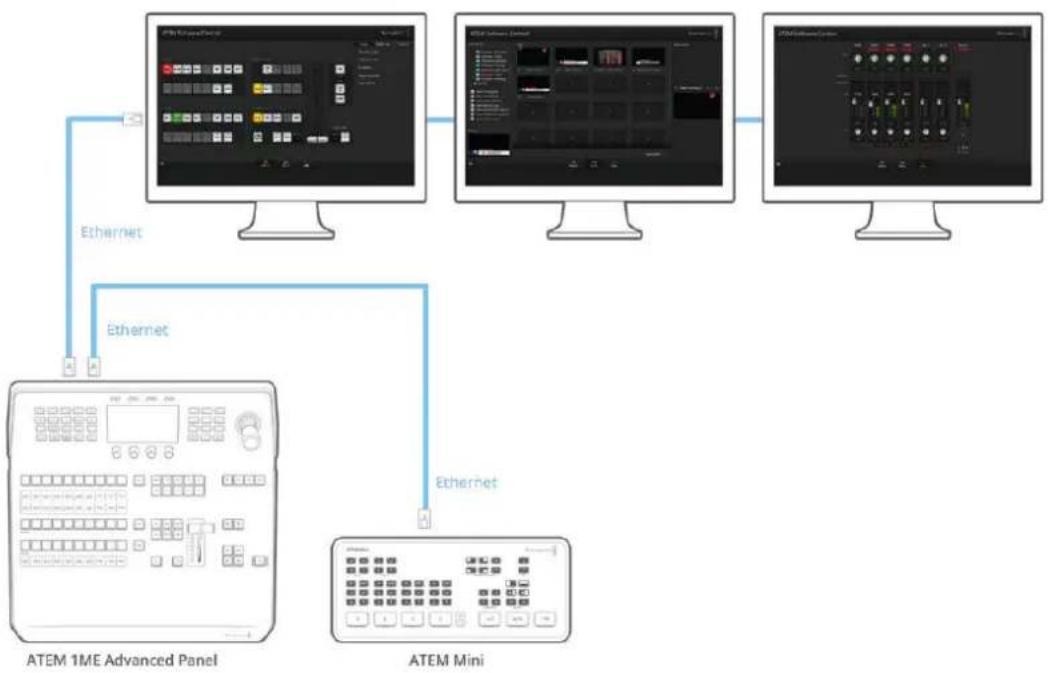

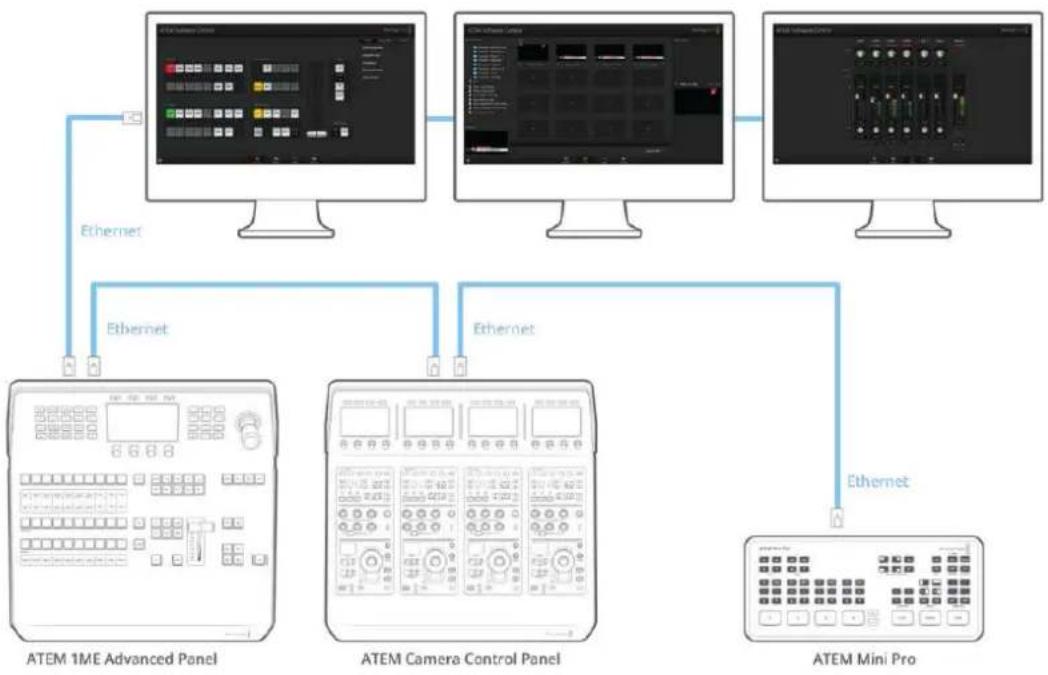

使用多台控制面板 933 连接到网络 935 使用DHCP和固定IP地址 935

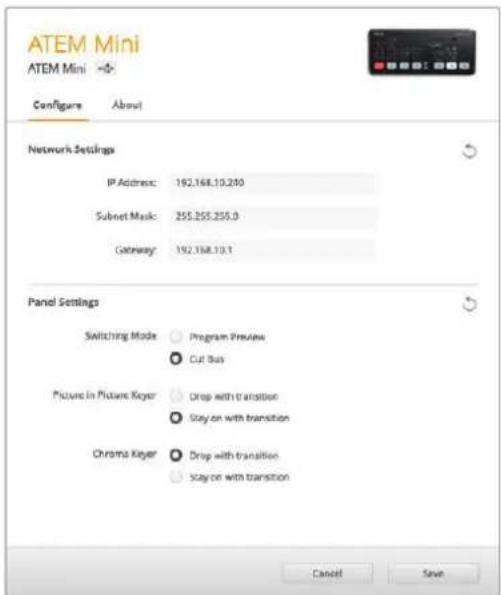

地址 936 更改ATEMMini网络设置 937 更改硬件控制面板的网络设置 938 在硬件控制面板上设置切换台的IP位置 939 通过网络使用ATEM软件控制 940 将ATEMMiniPro连接到网络路由器 941 获取视频流密钥 942 使用ATEMMini进行抠像 943 了解抠像 943 亮度键 943 线性键 944 预乘键 944 执行上游亮度/线性键 945 色键 947 执行色键 948 图案键 950 DVE 键 953 执行上游键控转场 955 使用ATEMStreamingBridge创建

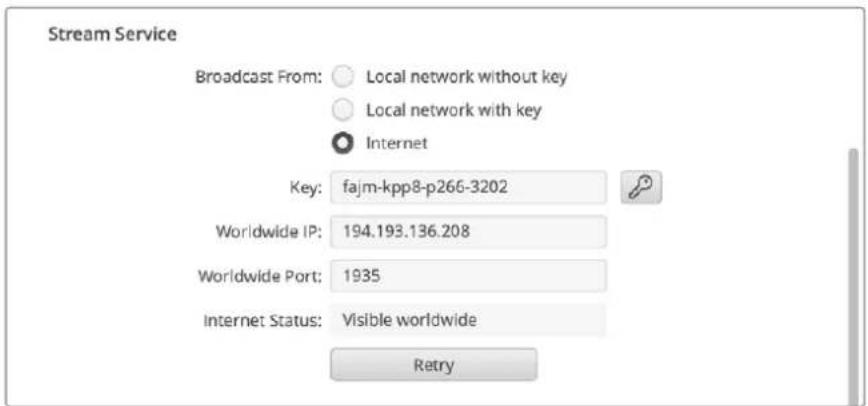

网线直连 958 网络连接 959 远程管理 962 互联网连接 962 连接状态 963 连接到ATEMMiniPro963 远程ATEMMiniPro965 播出视频同步 966 恢复出厂设置 966 HyperDeck 控制 967 HyperDeck 控制介绍 967 通过ATEMSoftwareControl软

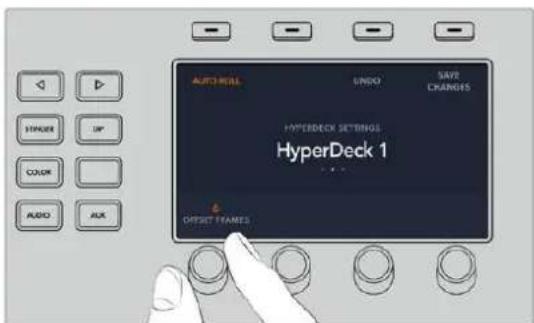

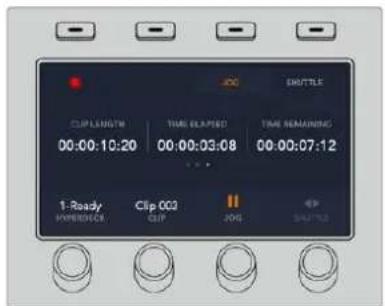

HyperDeck969 使用外部硬件控制面板控制HyperDeck 970 通过ATEM1M/EAdvanced Panel设定HyperDeck971 使用ATEM1M/EAdvanced Panel控制HyperDeck973 连接ATEM1M/EAdvancedPanel974 使用ATEM1M/EAdvancedPanel975 通过ATEM1M/EAdvanced Panel进行转场操作 981 使用ATEM1M/EAdvanced Panel记录宏命令 992 使用ATEMCameraControlPanel994 更改网络设置 996 摄影机控制面板布局 998 控制摄影机 1002 使用音频 1009 连接其他音频源 1009 使用HDMI嵌入式音频源 1009 使用第三方调音台控制器 1010 帮助 1012 监管声明 1013 安全信息 1014 保修 1015

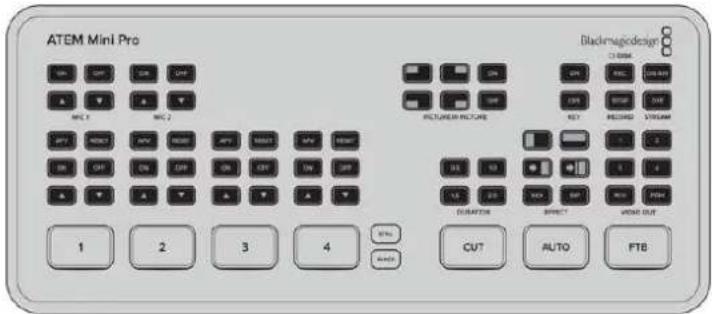

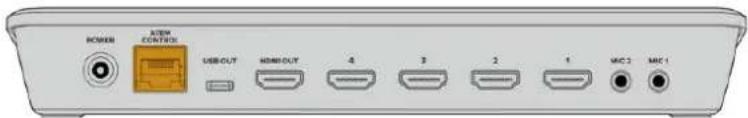

ATEMMini入门 尽管第一次看到ATEM Mini界面上各种不同接口和按钮有些眼花缭乱，但其实它的设置和使用都非常 简单。每个功能都有专门的用途，用不了多久您就会熟悉ATEM Mini并且弄明白每个设置的具体功能。 手册这部分内容将为您展示如何开始使用 ATEM Mini HDMI 视 频 源 ，连 接 麦 克 风 以 及连接您的计算机，从而开始在线播出。 ATEM

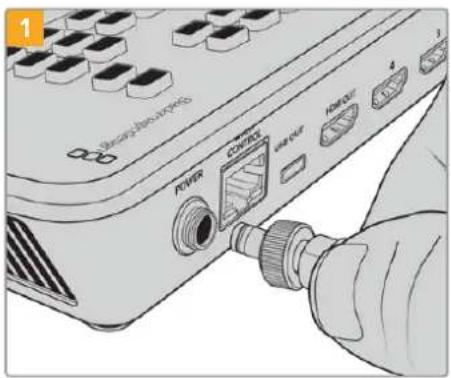

Mini 的控制面板可让您切换视频源、调整音频电平、执行转场和应用图文和特效。 开始使用的第一步是通过所提供的电源适配器连接主电源供应。如果您的电源供应设有锁定环，可通过拧紧连接至设备的接口来确保与 ATEM Mini 的连接。该步骤可以将线缆与 ATEM Mini 锁 紧 ，防 止 线 缆 被意外 拔开。

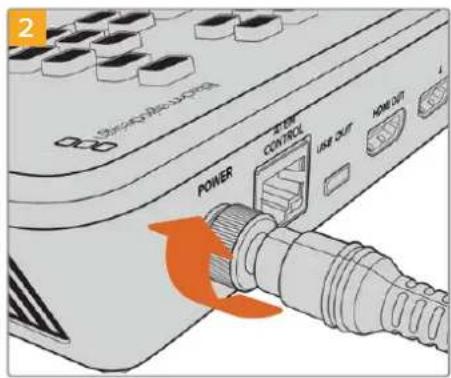

Mini 电源输入与电源相连拧紧连接螺母确保设备连接 提示  需要非常注意的是， ATEM Mini

ATEM Mini Pro 的 电 源 供 应 是 不 同 的 ，因 为 ATEM Mini Pro型号需要使用更多电力，因此其电源可提供更强的电流。但两个型号的电压都是12伏 。因 此 ， 请务必为每台设备使用其所提供的电源适配器。如果拥有两款ATEM Mini型 号 ，建 议 您 为 每 台 设备的电源适配器供应线进行标识，从而清楚哪个电源供应归属哪台设备。

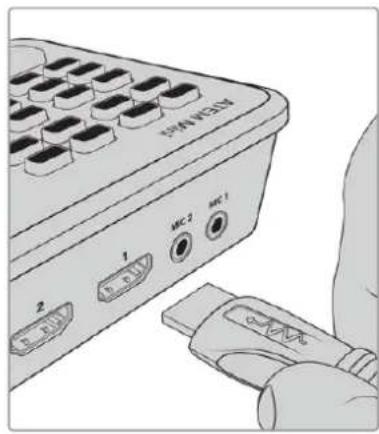

ATEM Mini HDMI 输入接口。创建节目时，可以让您获得四个 不同的图像进行切换。只要将HDMI线缆的一端与摄影机相连，另一端连接至任意ATEM Mini的HDMI 输入接口即可。第一个连接的输入将设定视频格式，因此如果第一个视频源连接的是1080p50,那么所 有其他输入将自动转换成1080p50。 如果连接完所有视频源后想要自行设置视频格式，可在 ATEM Software Control

设置。关于更改视频格式设置的详细介绍，请参阅“使用ATEM Software Control软件控制面板”章节

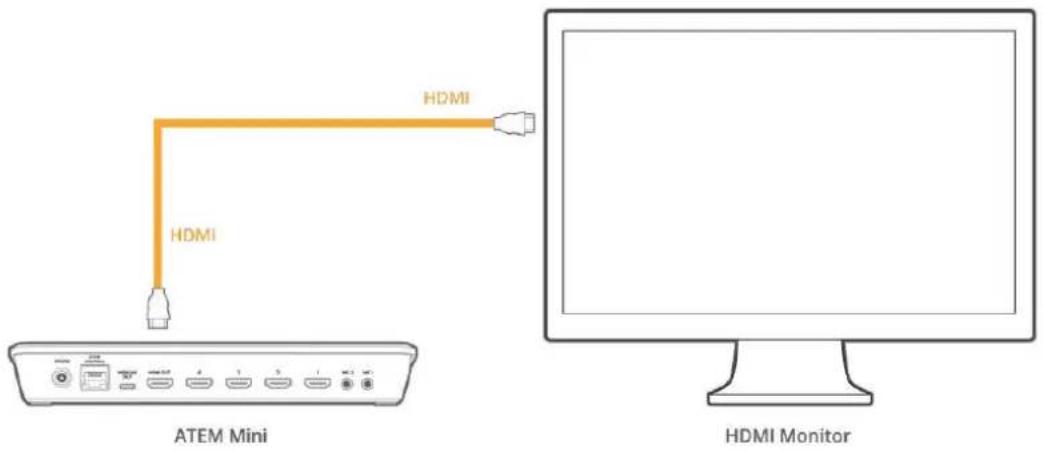

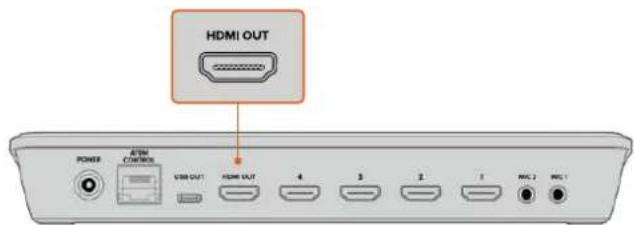

连接好视频源后，可将一台HDMI电视机连接至ATEM Mini的HDMI输出上，以检查所有输入是否工作。 这也是检查信号源的好机会，查看各个镜头间的切换是否顺畅。 要查看信号源，只要按下 ATEM Mini 控制面板上的数字输入按钮，观察 HDMI 电视机画面即可。如果信号 运行无误的话，按下输入按钮时可以看到在不同画面间切换。

HDMI 输出，可监看节目输出并查看所有信号源是否正常运行

入门提示  ATEM Mini Pro搭载强大的多画面分割功能，可让您在一个屏幕上同时监看所有输入、 节 目 和 预 监 输 出 。多 画 面 分 割 的 默 认 信 号 为 HDMI输 出 。因 此 ，当 您 把 ATEM Mini Pro连接到 HDMI电视后，可以一次看到所有输入信号，立即知晓它们是否全运行正常。

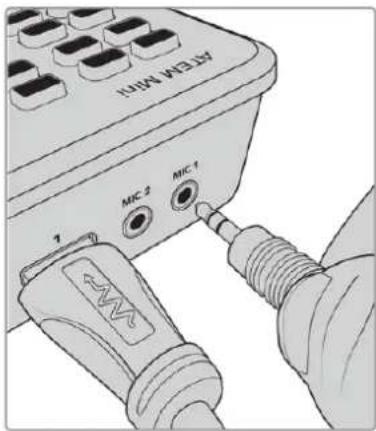

当播出PPT演讲或众筹视频演示时，使用麦克风可以听清演讲声音。将小型无线领夹式麦克风等插入其 中一个3.5mm音频输入接口。 如果是播出访谈节目，还可以在第二个3.5mm音频输入插口上连接第二个麦克风。甚至可以将音乐播放器 连接至一个音频输入接口，将其混音到您的制作中。 ATEM

入门提示  尽管ATEM Mini会保持精准的视音频同步，但所连接的某些摄影机可能存在视频处理延 迟 的 问 题 。这 会 导 致 ATEM Mini模拟输入上的音频可能会轻微不同步，因为这些输入没有出现延 迟，但摄影机的视频出现了延迟。因此，您可以在模拟音频输入上选择音频延迟，来确保视视音 频源的准确同步。详情请查阅本手册中“延迟控制”对应部分的内容。

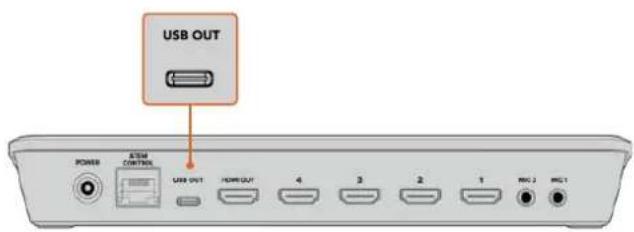

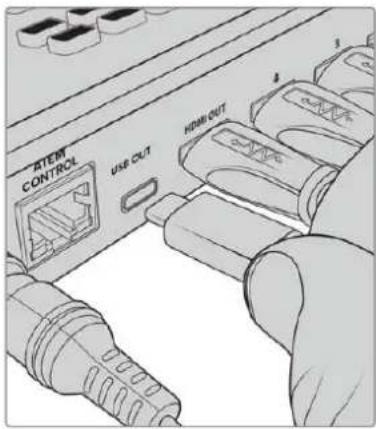

将ATEM Mini的网络摄像头输出连接至计算机的USB输 入 接 口 。现 在 ，计 算 机 会 把 ATEM Mini视为网络 摄 像 头 ，您 可 以 将 其 在 Skype或OBS Studio等流媒体播出节目中选成网络摄像头信号源。 ATEM

当使用ATEM Mini Pro外录至硬盘时，USB接口将用于外录功能，因此不能作为网络摄像 头 输 出 使 用 。但 ATEM Mini Pro型号也可通过以太网连接直接进行流媒体直播。如果您想要使用 USB接口外录到硬盘，那么可使用以太网连接进行流媒体服务。甚至还可以通过以太网使用ATEM Software Control进行外部控制。详情请参考“ATEM Mini Pro型号额外功能”部分的内容。

在大部分情况下，流媒体软件会自动将ATEM Mini视为网络摄像头，所以当运行流媒体软件时可以立即

ATEM Mini 上看到图像。如果您的软件没有选择 ATEM Mini ，只 要 将 软 件 设 置 为 使 用 ATEM Mini

在Skype菜 单 栏 中 ，打 开 “ 音 频 和 视 频 设 置 ” 。

点击“摄影机”下拉菜单，并从列表中选中“ Blackmagic Design ”。您将在预览窗口中看到来自 ATEM Mini的视频画面。

下面到“麦克风”下拉菜单，并将“Blackmagic Design”选为音频源。

入门Skype正确设置完毕后，可以尝试与朋友进行Skype视频通话来测试并检查播出设置是否工作。

ATEM Mini就一切就绪，可以向全世界直播您的视频了！

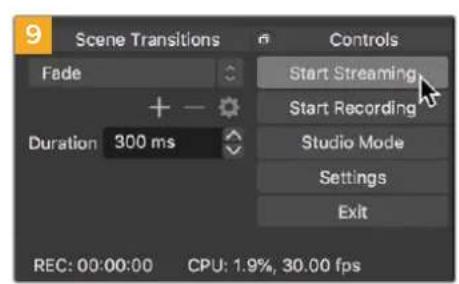

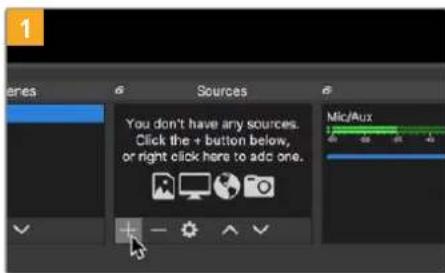

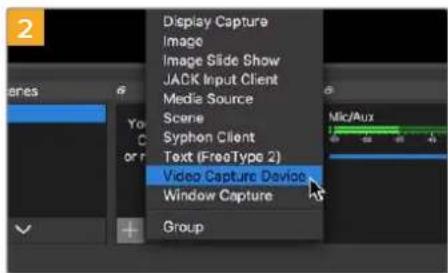

Broadcaster Open Broadcaster是 另 一 个 流 媒 体 网 络 平 台 ，可 通 过 YouTube或Vimeo等您喜爱的视频分享程序直播 您的视频节目和流媒体内容。

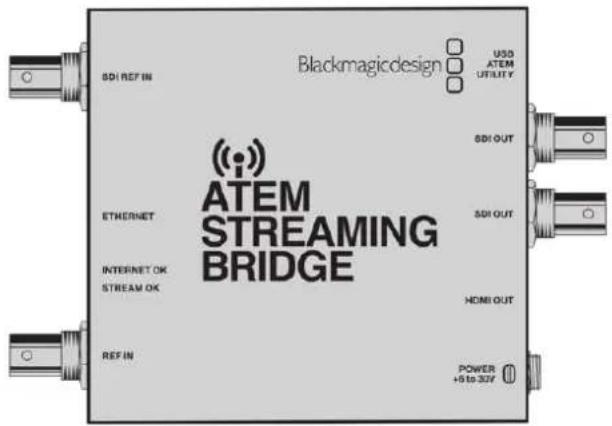

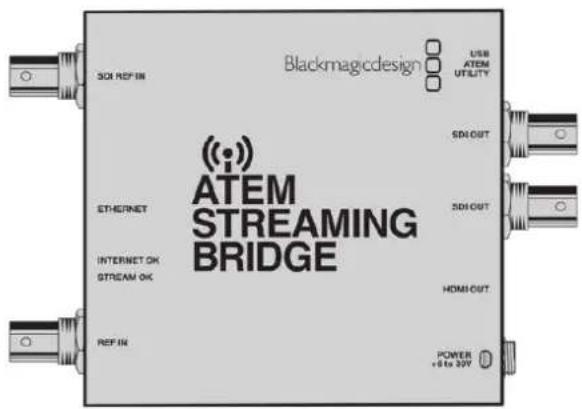

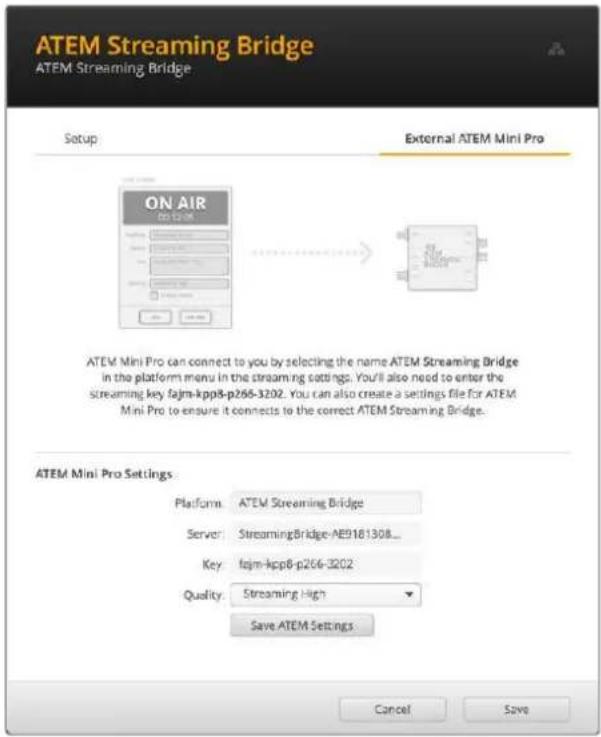

ATEM Streaming Bridge能对来自任何ATEM Mini Pro推出的视频流解码，并将信号转换回SDI或HDMI 视频，从而通过本地网络发送视频，或者通过互联网将视频发送到任何地点。 您可以通过三种方法连接ATEM Streaming Bridge。方法一，通过以太网线将它直接连接到ATEM Mini Pro；方法二，将它连接到本地网络；方法三，通过互联网将它连接到世界任何位置。

ATEM Streaming Bridge将远程ATEM Mini Pro演播室连接到机构内的设备。本产品 还可以用来连接大型公共场所的投影仪或数字标牌。

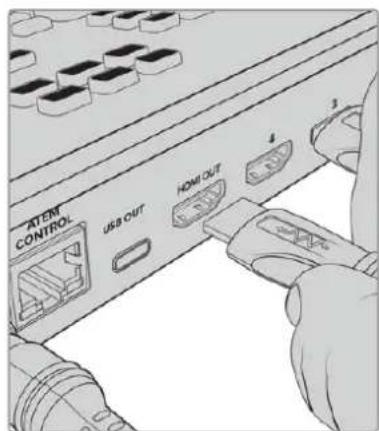

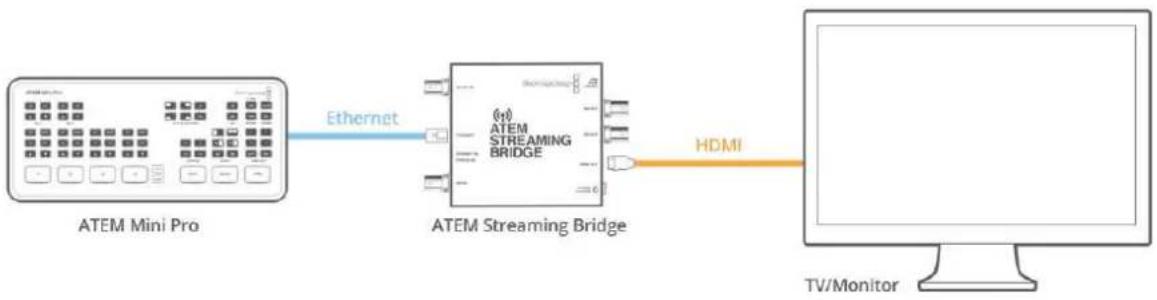

ATEM Streaming Bridge 通过以太网线连接，并为其连接一台监视器后，就可以开始使用。将以太 网线的一端连接ATEM Mini Pro，另 一 端 连 接 ATEM Streaming Bridge。接下来，将视频监视器连接 ATEM Streaming Bridge

HDMI 视 频 输 出 。然 后 ，按

Air 按钮，监视器上就会出现视频画面。

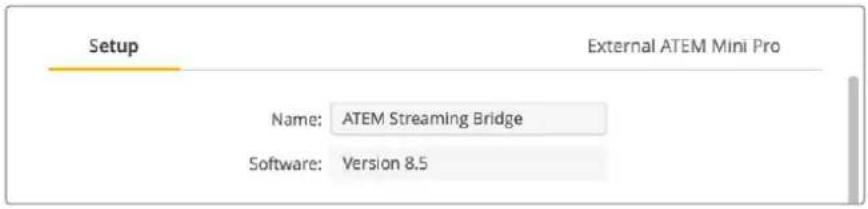

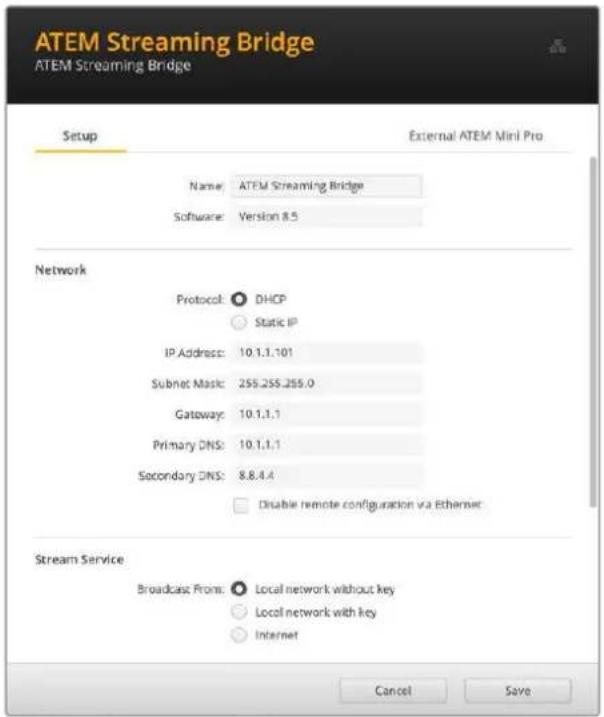

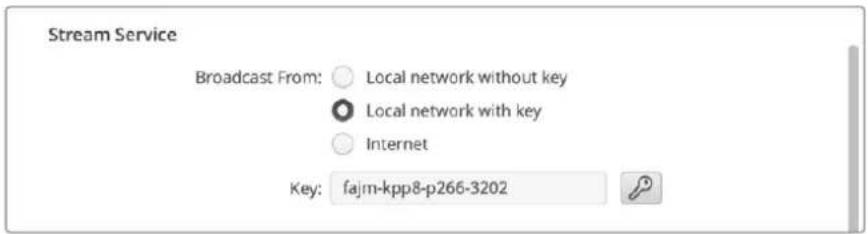

ATEM Streaming Bridge 最简单的使用方法。您也可以将它连接到本地网络，但 是需要在ATEM Software Control的“推流”面板中选择ATEM Streaming Bridge。“ 平 台 ” 菜 单 将 会 列

Streaming Bridge。 更多关于如何使用ATEM Streaming Bridge的信息，请阅读本手册后续“ATEM Streaming Bridge”

现在摄影机和麦克风都连接完毕，您的流媒体软件已将ATEM Mini视为网络摄像头，下面就可以开始切换 您的制作了。当您在播出时从一个视频源切换到另一个的时候就是切换制作。信号源可以是连接至 HDMI 输入接口的任何HDMI视频信号，还可以是静帧画面、键控，或色彩生成器、彩条或黑场等任何内部信号。 有了ATEM Mini，您可以通过专业硬切或转场来从事利落地切换操作。例如，硬切是立即从一个画面更改 到另一个，转场是通过一个特效以定义好的时长实现画面更替。更多内容，请参阅本手册后面关于“使用硬 切和转场”部分的内容。

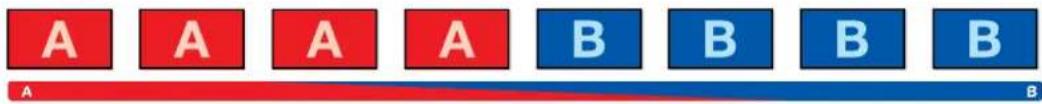

当切换视频源时，您可以使用硬切立即从一个信号切换到另一个，或者使用转场在所定义的时长内从一 个信号逐渐过渡到另一个。转场是以特效的形式呈现的，例如交叉叠化或混合，浸入颜色，或甚至是风格 化 划 像 等 ，很 多 风 格 可 供 选 择 。

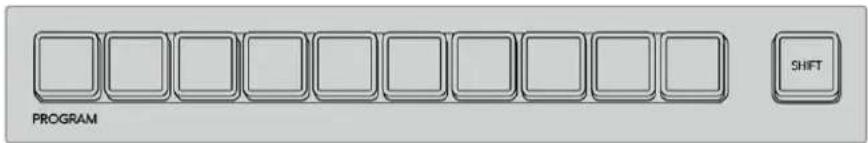

在下面的演示中，ATEM Mini将从输入1硬切到输入2。 执行硬 切步 骤 如下：

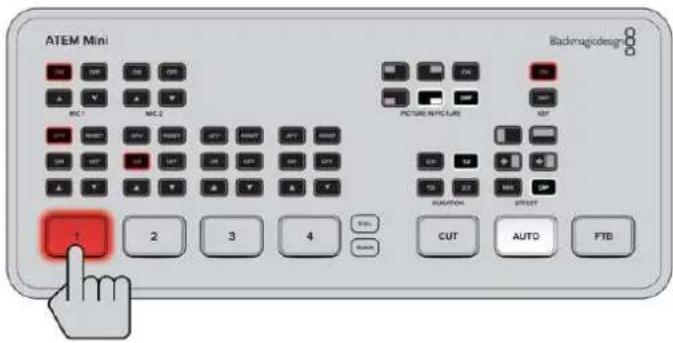

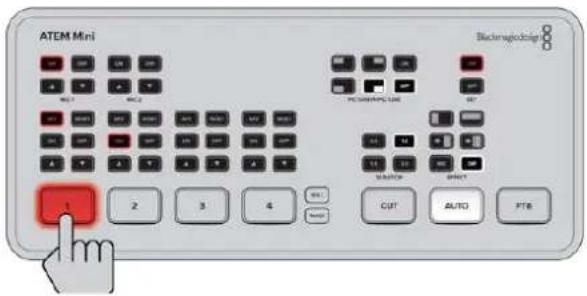

输入1亮起红色提示了输入1目前是直播状态。

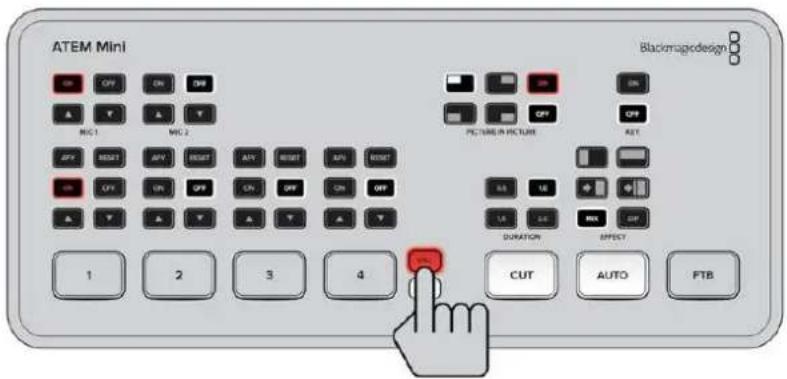

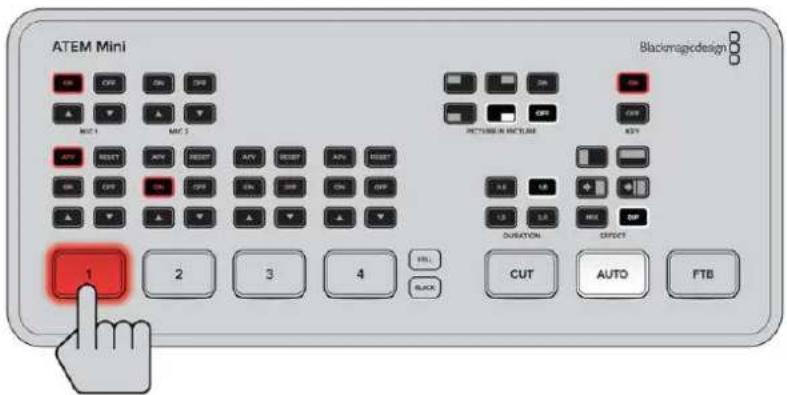

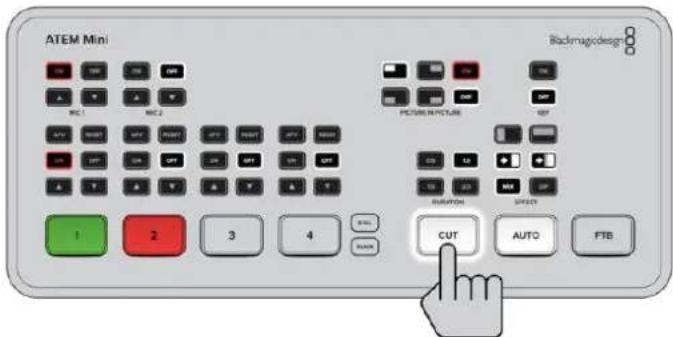

按“CUT” 按 钮 选 择 硬 切 。按 下 “ CUT”按钮告诉了ATEM Mini您想要使用硬切的方式而不是自

亮 起 红 色 ，意 味 着 现 在 输 入

是 直 播 状 态 。所 谓 硬 切 ，就 是 您 直接从一个信号切到另一个信号。 通过自动转场切换信号源 转场是让您在定义时长内从一个信号源平滑切换到另一个。例如，混合转场是当前信号源逐渐淡去直到原 始信号看不见为止，就过渡到了下一个信号。 划像转场是在原始信号图像上沿线划出另一个图像。您可以添加彩色外框，或让制作柔化效果让边缘平 滑悦目。甚至可以使用挤压、推移等数字视频特效也就是DVE，作为一个画面变化到另一个画面的转场。 在下面的演示中，ATEM Mini将通过混合转场从输入1切换到输入2。

切换您的制作内容执行混合自动转场的步骤如下：

按下“AUTO”按钮可以让ATEM Mini知道您想要执行自动转场。

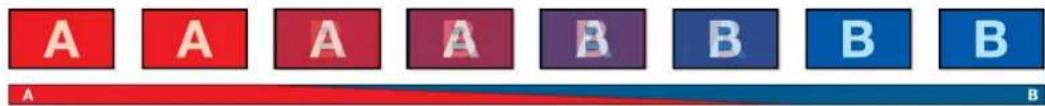

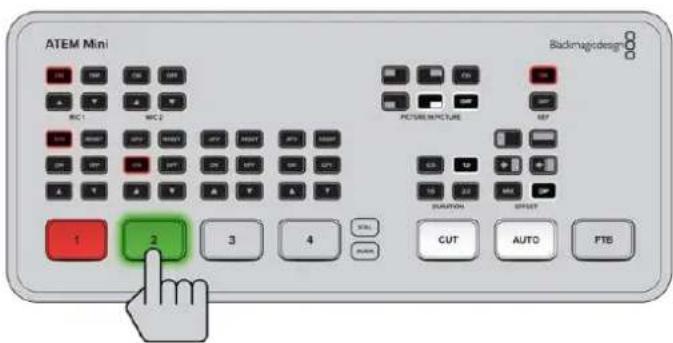

按输入2按钮执行混合转场。 您可以看到输入1和2按钮亮起红色，同时播出画面以转场切换到输入2上 。转 场 结 束 后 ，输 入 2将亮起红 色以提示现在该输入是直播状态。

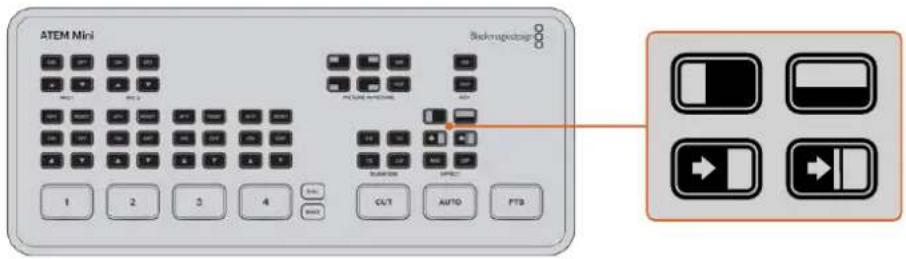

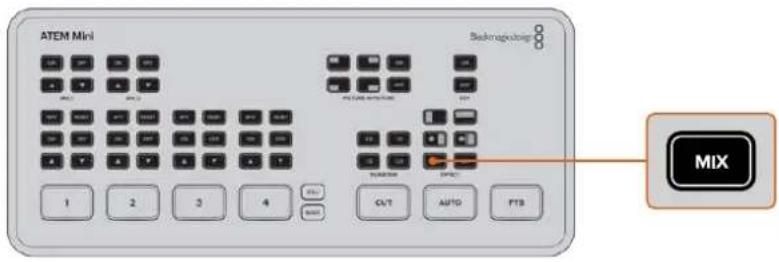

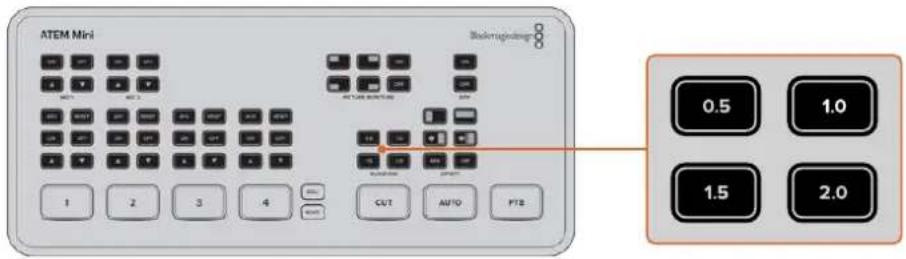

DVE “AUTO”按钮上面的几个按钮包含了不同的转场风格，包括混合交叉叠化和浸入颜色。 您还可以按相应的转场风格按钮来选择水平和垂直划像转场。此外，还包括 DVE推移和挤压转场。 按下您想要的转场类型按钮，例如水平或垂直划像、推移或挤压 DVE 转场、以及混合或浸入转场 切换您的制作内容控制音频 设置制作或播出期间，如果声音过低或过高时就会用到音频电平控制。 音频电平过高时会出现削波。出现裁切就意味着音频升高超出了可接受电平的最大值，此时会导致音频

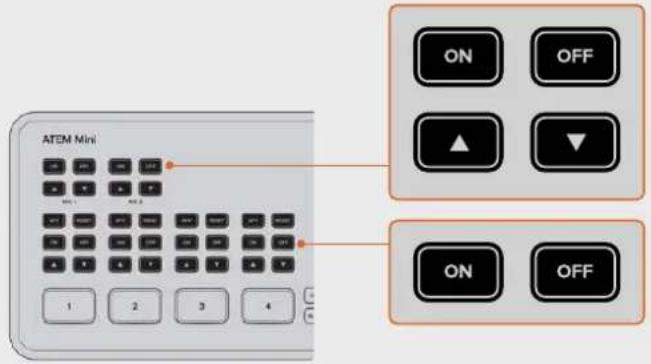

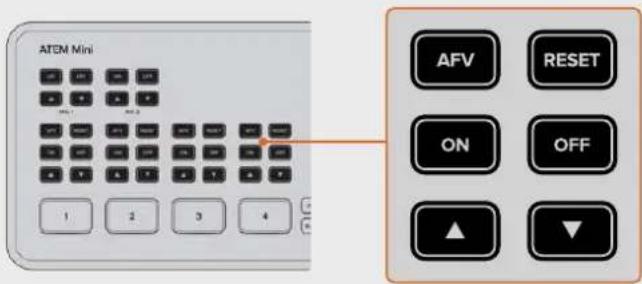

按下每个输入的上下箭头按钮可以升高或降低相应信号源的音频电平。例如，如果演讲人声音过高可能出 现削波，您可以逐渐按下向下箭头按钮来降低音频电平，直到电平安全为止。 ON、OFF 按下“ON”或“OFF”按钮可让您为相应的输入信号源一直开启音频，或完全关闭音频。 ON – 当输入音频设置为“ON”，输入音频将一直可以听到，即使当前信号不是直播状态仍然如此。 OFF – 当输入音频设置为“OFF”，信号音频将不会被听到，即使信号是直播状态仍然如此。 AFV AFV代表“音频跟随视频”，当信号源切换到直播时，相应输入的音频可以被听到。 为每路输入启用或禁用AFV，只要按相应的AFV按钮即可。 RESET 按下“RESET”（重置）按钮将把输入音频电平恢复到默认设置。如果要取消任何调整或回到更改前 的 原 始 电 平 ，该 设 置 会 很 有 用 。

切换您的制作内容使用画中画 画中画特效将以可定位和自定义的小窗口在播出视频上方叠加显示第二路信号。输入1是默认的画中画信号 源，如果是播出游戏竞技且想要叠加显示您的反应，只要将摄影机连接至输入

确保想要在小窗口中的视频连接至HDMI输入1。

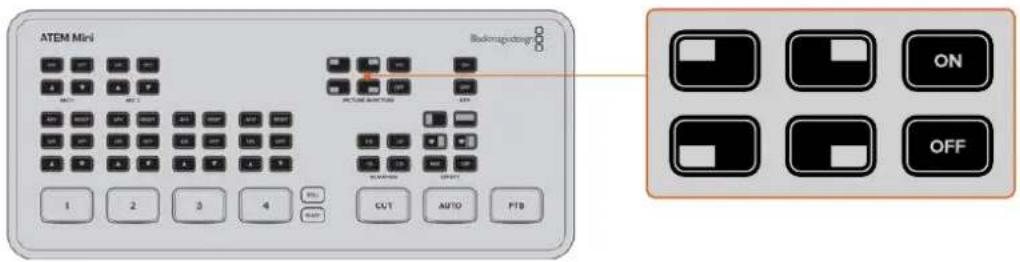

在控制面板上画中画按钮区域，按下“ON”。 您将会在屏幕上看到画中画窗口。要选择不同的位置，只要按下任何位置按钮。

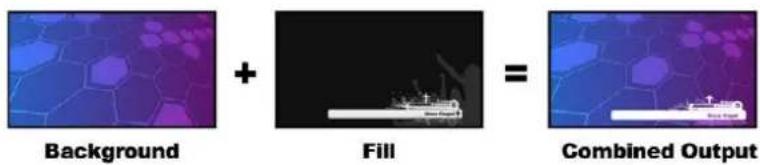

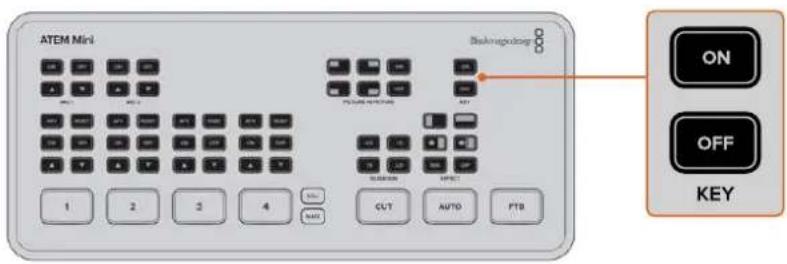

ATEM Mini 的上游键控是用于叠加图文或通过透明度将一个视频图层混合在另一个之上。这意味着， ATEM Mini可以通过色度键控让输入源的背景颜色让人看不见，或通过亮度或线性键控只使用图文的某个特定 部分。线性键控是视觉特效、字幕和下横栏图文的好方法。

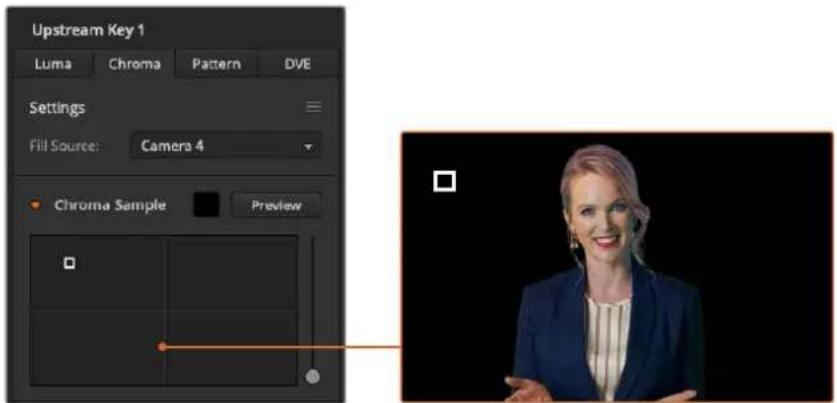

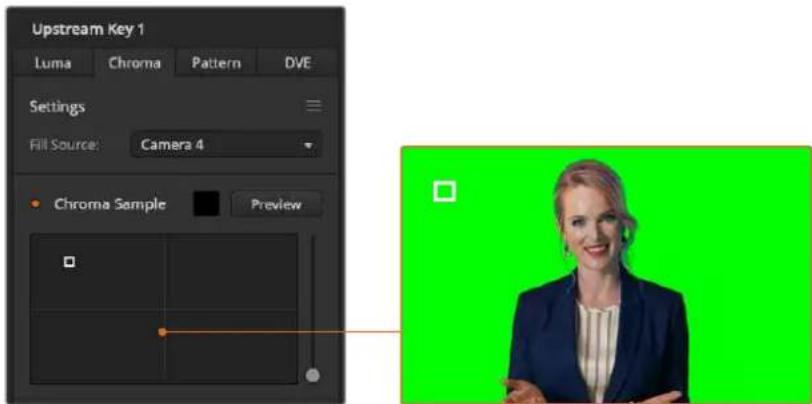

ATEM Mini的Advanced Chroma Keyer高级色度键控是从PPT演讲中进行图文抠像 的理想途径。例如，您可以有一系列图文可从背景抠出，这些可以直接从 PPT 中 播 放 。您 需 要 做 的就是任何可见的区域或任何图文中不使用的颜色变成绿色或任何一种纯色，然后设置色度 键控将这一颜色变透明。计算机中的图像通过HDMI呈现出来高品质，因此抠像效果会非常干

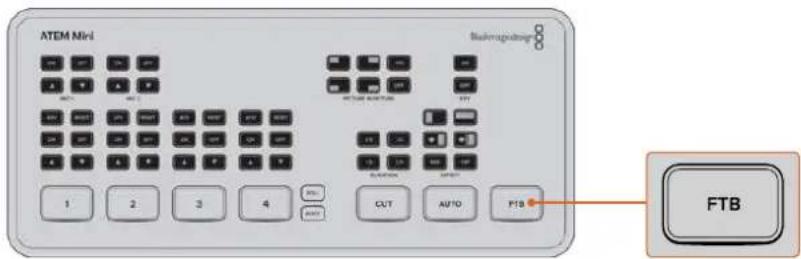

FTB ”按钮是开始和结束直播的简便方法。淡入黑场执行的是混合到黑场的操作，同时适用于所有视频 图层。因此所有视频输入、静帧和任何上下游键控在播出中都可以看到。当执行淡入黑场时，主节目音频

FTB按钮即可执行淡入黑场。按钮将闪烁白光，即启用。 要从黑场转为现场制作画面，只需再次按下FTB按钮即可。这是干净利落的一种开场和结束播出的方式。

制作时，您还可以切换到另一个输入源，就是“STILL”。只 要 按 下 “ STILL”按钮就可以将加载在媒体播放器

要将图文从直播拿下，只要切换到不同的输入源即可。 “STILL”按钮将切换至加载在ATEM Software Control媒体池中的图文。ATEM Software Control是一 种非常强大的软件控制面板，提供了大量选项可让您通过ATEM Mini实现多种功能。

切换您的制作内容ATEM Mini Pro型号额外功能  ATEM Mini Pro型号搭载额外功能，可让您获得更多播出选项，甚至给您更多控制性能可直接从该设备 进 行 制 作 ，而 无 需 使 用 计 算 机 。 控制面板设有多个按钮，可让您将信号切换至 HDMI输出、开始/停止流媒体和开始/停止记录。

ATEM Mini Pro型号，您还可以选择通过网络摄像头输出进行流媒体，或是通过以太网直接流媒体 播 出 。您 可 以 通 过 USB

接 口 将 播 出 内 容 外 录 至 外 接 硬 盘 ，使 用 ATEM Mini Pro

ATEM Mini Pro上的一个重要功能是多画面分割显示。这个强大的功能可在HDMI视频输出上显示多画 面分割，让您对制作具有整体把握。所有

HDMI 输入信号、节目和预监输出，以及重要的记录、流媒体 和音频状态信息都会呈现在一个屏幕上，因此您在播出过程中随时随刻都尽在掌控！

ATEM Mini Pro型号的额外功能，以及如何使用这些功能。

ATEM Mini Pro型号内置流媒体功能，因此无需使用任何复杂的软件便可开始流媒体直播。主要使用附赠

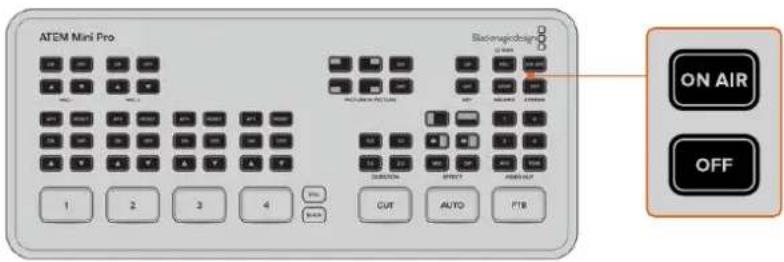

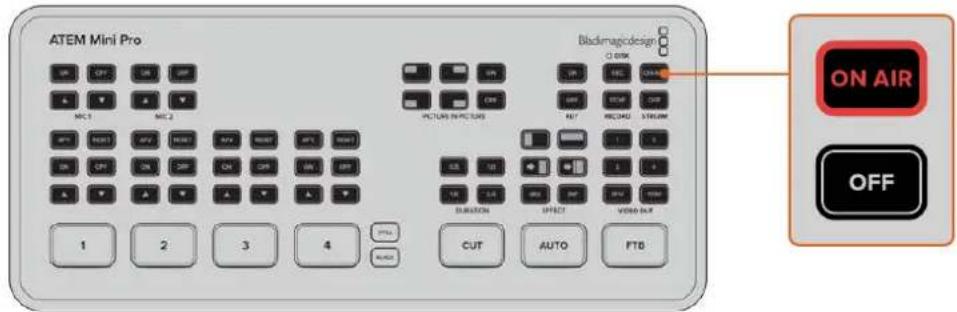

ATEM Software Control 选择您想要使用的流媒体服务平台，然后键入视频流密钥。完成此步骤后， 只要按ON AIR按钮便可直播！详情请参阅本手册关于流媒体直播部分的内容。

Pro 上直接开始和停止流媒体播出。 当 直 播 结 束 后 ，只 需 按 下 “ OFF ”流媒体按钮，就能停止流媒体播出。因此，当您设置好并开始流媒体播出 后，ATEM Mini Pro是完全独立的状态，您无需回到计算机开始和停止流媒体播出。

ATEMMiniPro型号额外功能提示  当您的流媒体内容信息被输入到ATEM Software Control软件面板中的“输出”面板后， 您的流媒体设置就被存储在ATEM Mini Pro中，因此甚至是重启电源后，也可以立即再次开始 流媒体播出。这一设置可让您轻松进行新流媒体播出操作，无需每次都重设您的流媒体软件。 事 实 上 ，使 用 ATEM Mini Pro型号时，通过以太网进行流媒体播出会更快捷。该型号可让您通过 计算机的网络连接或网络路由器立即开始流媒体播出，同时通过同个连接还让您可以使用ATEM Software Control的各种功能。 关于设置流媒体和通过以太网进行控制的相关信息，请参与本章节后面关于“通过以太网直接流 媒体播出及进行切换台控制”部分的内容。

ATEM Mini Pro可让您通过USB-C输出接口将流媒体内容记录到外置硬盘或闪存上。例如，您可以连接 Blackmagic MultiDock 10G并直接记录到SSD上 。当 ATEM Mini Pro记录按钮上方的硬盘提示灯亮起 绿灯时，按下“REC”记录按钮，就可以将播出内容记录到硬盘上。要停止记录，按“STOP”按钮。 ATEM Software Control

压缩来记录流媒体内容，从而提供高品质小尺

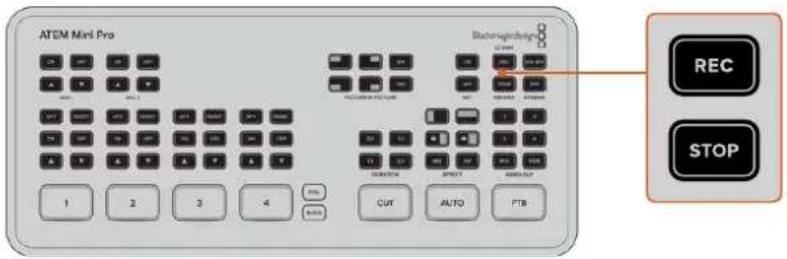

REC ”的按钮可将播出内容记录到 USB

LED 硬盘状态提示灯可提示您记录存储介质的状态。例如，如果当前硬盘已格式化，且准备就绪可以开始 记录，那么提示灯将亮起绿色。如正在记录中，则亮起红色。

绿色 检测到硬盘已格式化，为记录做好准备。红色 硬盘正在记录中。慢闪红色 存储空间不足。快闪红色  存储性能不佳导致跳帧。 备注  要记录到外接硬盘，首先需要格式化硬盘。详情请参考“存储介质在记录前的准备事项”

ATEMMiniPro型号额外功能通过视频输出按钮设置 HDMI

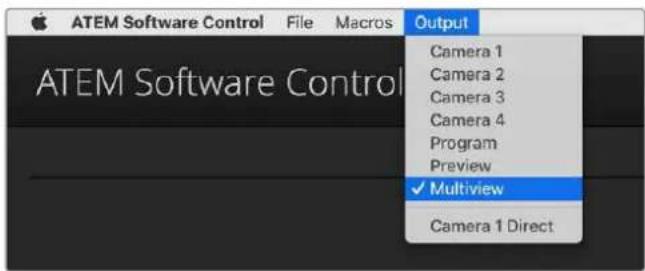

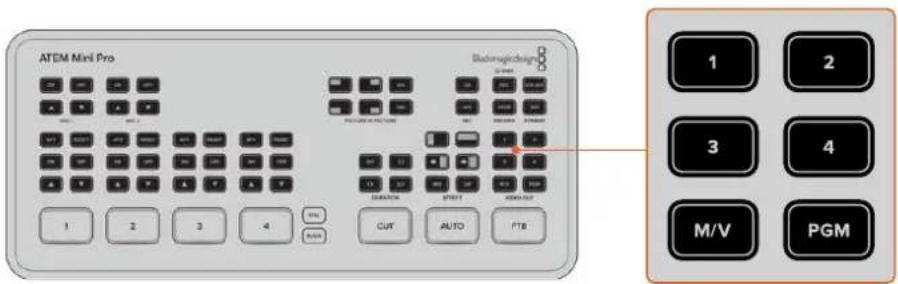

ATEM Mini Pro右侧的“VIDEO OUT”视频输出按钮可用来将信号切换至HDMI输出。默认输出信号是 多画面分割，详情可参考本章节后面关于这一强大功能的介绍。 VIDEO

OUT 对应按钮可将信号切换至 HDMI

HDMI 输 出 信 号 ，按 任 一 “ VIDEO OUT ”所对应按钮。例如，您可以为单个摄影机记录选择 HDMI 输入，或选择节目输出或多画画分割。较ATEM Mini型号而言，ATEM Mini Pro设 置 了 这 些 按 钮 ，可 让 您 HDMI输出。 备注  如果您想要从摄影机1或预监画面直接切换到HDMI输 出 ，那 么 这 些 信 号 可 从 ATEM Software Control的“输出”下拉菜单中获得。 通过以太网直接流媒体播出及进行切换台控制 ATEM Mini Pro的以太网接口可让您直接进行流媒体播出，同时还可获得ATEM Software Control的各种 功能。关于这一强大控制软件的详情，请参阅“使用ATEM Software Control软件控制面板”章节中的内容。 通过以太网将其连接至网络路由器直接流媒体播出 设置ATEM Mini Pro进行软件控制和直接流媒体播出的步骤如下：

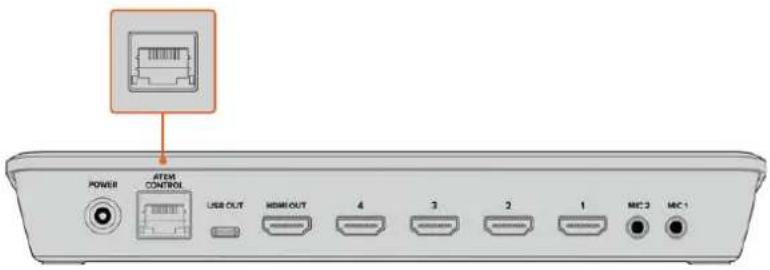

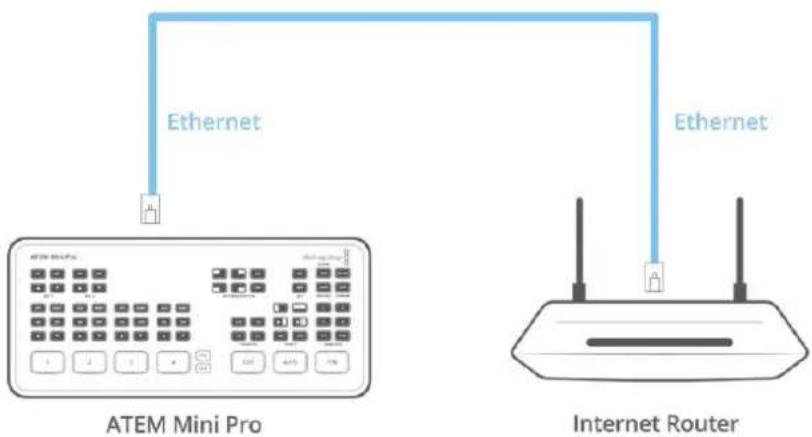

ATEM Mini Pro 与您计算机上空置的以太网端口相连。 DHCP

运行ATEM Software Control软件。

您会看到ATEM Mini Pro将作为已连接ATEM切换台在网络列表上出现。只要从该列表中选择 ATEM Mini Pro即可。

ATEM Software Control上的按钮和提示就会亮起。下面您就可以像通过USB-C原理一样来运行ATEM Mini Pro。 如果您的计算机已连接到互联网，那么通过计算机也可将 ATEM Mini Pro设置为直接进行流媒体播出。 继续阅读本手册获得关于如何设置直接进行流媒体播出的详情。 ATEMMiniPro型号额外功能共享计算机网络直接进行流媒体播出 当ATEM Software Control连接到ATEM Mini Pro后，您就可以通过计算机网络连接来设置直接进行

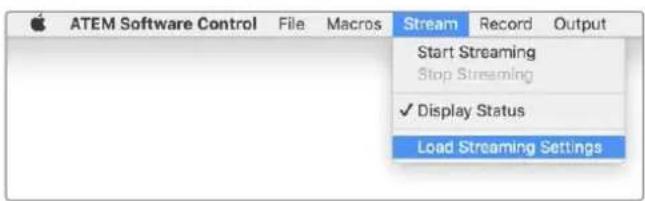

ATEM Software Control中选择想要使用哪个平台，并可以为您流媒体设定所有相关设置。如 果要设置某个经常使用的频道播出，可将这些设置保存在 ATEM Mini Pro 上，随后只要连入任何网络连接随时都可以从这台设备上直接进行播出。本节内容包括如何配置 YouTube Studio和Twitch设置。 提示  设 置 播 出 时 ，建 议 您 在 ATEM Software Control的媒体播放器中加载一个备用图片并将 其切换到节目输出上，从而可以在直播前快速检测播出效果。

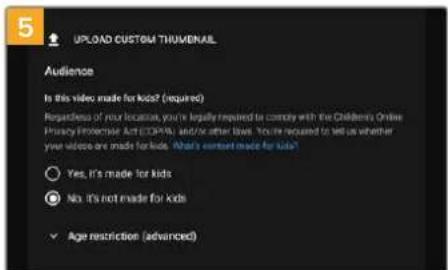

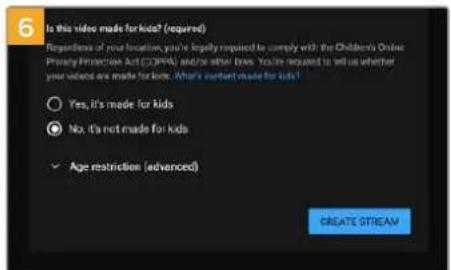

登录您的Youtube账 号 。点 击 “ 创 建 ”。点击“ 开 始 直 播”。 点击“新直播”，或者如果您之前已经直播过，点击“复制 粘 贴 ”。输入播出名称和信息。将播出设为“公开”，这样所有人都可以观看。 将儿童保护设为恰当的设置。 点击“创建直播”。 ATEMMiniPro型号额外功能7 在直播设置中会出现一个自动生成的视频流密钥， 点击“复制”来复制该视频流密钥。 这样就为您的播出复制了视频流密钥，下面需要将其粘贴到 ATEM Software Control

在ATEMSoftwareControl的 处 理 面 板 中 ，点 击 “

打开“流媒体直播”面板。 在下拉菜单中点击并选择YouTube来将直播平台 设为YouTube。将 该 服 务 器 设 为 “ 主 要 ” 。

在 “ 密 钥 ” 设 置 中 ，将 您 从 YouTube复制的视频流密钥

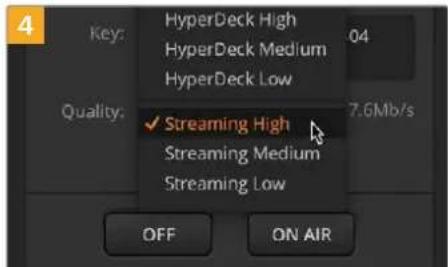

可将流媒体质量设为低、中或高。该步骤还可以设 置通过USB-C进行外录的视频品质。

现在全部流媒体信息已设置完毕，建议您进行一次快 速测试播出，以确保一切运行正常。在ATEMMini Pro上按“ONAIR”按钮，或在流媒体直播面板上点

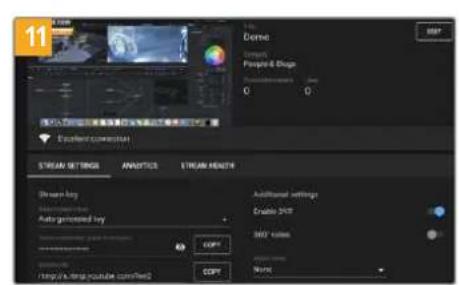

ATEMMiniPro型号额外功能YouTube Studio就一切就绪，可以开始播出内容了。存储缓冲可能需要些时间初始化。缓冲完成 后，YouTube Studio管理器中会出现“开始直播”按钮，您只需点击“开始直播”即可。

要测试一切是否正常运行，可点击“共享”按钮，将该链接复制粘贴到网络浏览器的新窗口或选项卡中，现 在就可以像普通观众一样监看您的直播内容。 当 直 播 结 束 后 ，在 ATEM Mini Pro上按下“OFF” 流 媒 体 按 钮 ，就 可 以 结 束 直 播 。

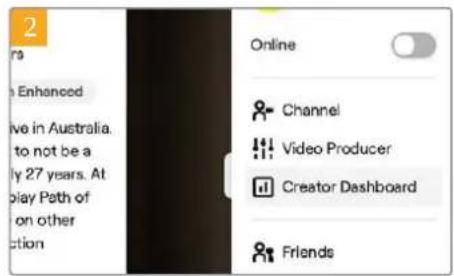

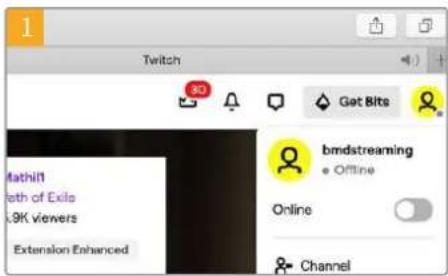

登录您的Twitch账号。在右上角点击您的头像。 点击“CreatorDashboard”。

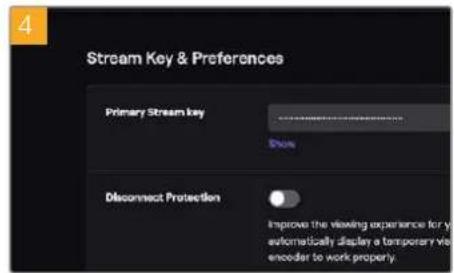

在流媒体管理偏好设置中，选择“Channel”。将自动生成一个主视频流密钥。 点击“Copy”。 这样就为您的播出复制了视频流密钥，下面需要将其粘贴到 ATEM Software Control

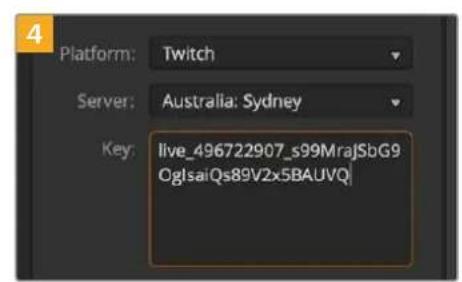

ATEMMiniPro型号额外功能1 2 在ATEMSoftwareControl的处理面板中， 点击“输出”选项卡。打开“流媒体直播”面板。在下拉菜单中点击并选择Twitch来将直播平台设为Twitch。 在下拉列表中点击“服务器”设置，并选择与您所处地点最近的服务器。在 “ 密 钥 ” 设 置 中 ，将 您 从 Twitch复制的视频流密钥粘贴到此处。 可将流媒体质量设为低、中或高。该步骤还可以设 置通过USB-C进行外录的视频品质。 现在全部流媒体信息已设置完毕，建议您进行一次快速测试播出，以确保一切运行正常。在ATEM MiniPro上按“ONAIR”按钮，或在流媒体直播面 现在开始直播了！要查看您的播出，点击您的账户头像，并选择“Back to Twitch”。进 入 Twitch主 窗 口 后 ，再 次 点 击 账 户 头 像 ，选 择 “ Channel”。现在就可以在您的频道上看到您的播出内容，窗口顶部将显示直播提示。 备注  如果您使用额外的ATEM Control Panel搭配ATEM Mini，可 能 需 要 专 门 的 IP地 址 。请 阅 读“连接到网络”部分内容获得更多信息。

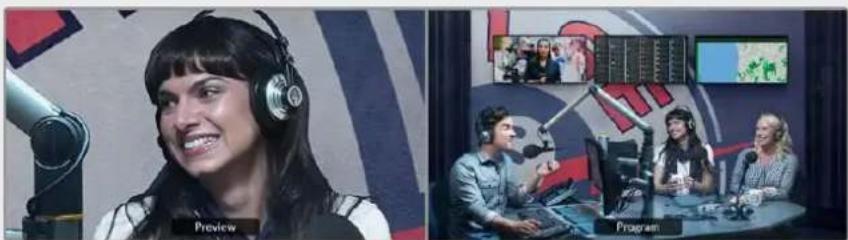

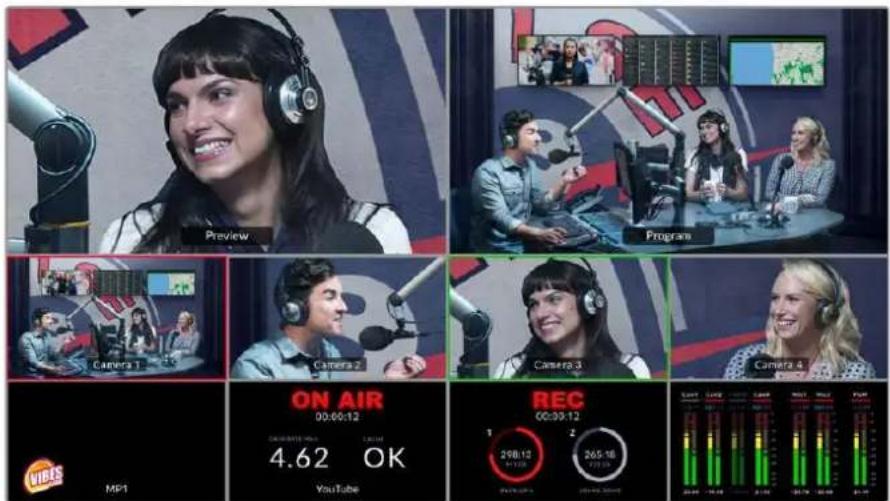

ATEMMiniPro型号额外功能ATEM Mini Pro上使用多画面分割 多画面分割是一项强大的功能，可让您在一个屏幕上监看四路 HDMI 输 入 、以 及 节 目 和 预 监 输 出 的 组 合 。多 画 面分割还可以显示媒体播放器、流媒体状态、硬盘记录状态、音频电平、以及 Fairlight

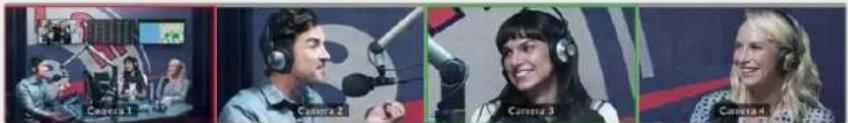

该功能可提供强大全面预监，让您明确了解播出的进展！ 多画面分割是一项强大功能，可让您同时监看所有信号源和输出 下面是每个视图的描述。

预监分割画面可让您监看当前切换到预监输出的信号源。该分割画面有助于在各个源、预监转场或设置键控之前演练切换，因此您可以在切换到节目输出前看到其效果。您需要将切换台操作方式更改为节目/预监切换风格，从而使用预监画面。详情请参阅本手册后面额内容。 节目分割画面可显示当前切换至节目输出的内容。该分割画面显示的是您正在播出的内容。 ATEMMiniPro上使用多画面分割输入分割画面 输入分割画面显示了连接到HDMI输入上的所有信号源。多画面分割上包含了全部四路输入，可让您看 到来自每台摄影机的影像，从而便于您快速决定。这些分割画面不一定来自摄影机，也可以是连接到 ATEM Mini Pro输入的计算机视频输出内容或HyperDeck录机内容，您可以在输入视图上进行监看。 当输入切换到预监或节目输出时，对应的输入分割画面外围将以绿色或红色 Tally边 框 显 示 。绿 色 代 表 是 预监输出，红色代表节目输出或直播。

该分割画面显示了当前加载在媒体播放器中的图文。要加载图文，只要到ATEM Software Control的 媒体池，并将静帧拖至媒体播放器中即可。更多关于如何使用媒体播放器和媒体池的内容，请参阅“使用 ATEM Software Control”中“使用媒体页面”部分的内容。

该分割画面显示了流媒体直播状态，包括播出数据速率和缓存状态等。您还可以看到当前正在播出的流 媒体平台，该信息显示在此分割画面的底部。

直播提示 记录前，直播状态提示将显示“OFF” ，从 而 让 您 知 道 ATEM Mini Pro是待命状态， 可以开始播出。当流媒体开始后，该提示将以明亮的红色显示“ON AIR”直到流媒体停止播出。 如果流媒体播出时出现中断，例如网速太慢、缓存不足等，直播提示会开始闪烁。

播出数据速率 数 据 速 率 的 单 位 为 兆 每 秒 。以 ATEM Mini Pro播出1080p60视频不出现丢帧， 需要数据速率在大约每秒5到7兆。

ATEMMiniPro上使用多画面分割 缓存状态 缓存状态显示了ATEM Mini Pro内置缓存的性能。缓存是很小一部分内部存储，可持续 记录和播放节目输出。如果播出数据速率下降到无法维持视频信号的水平时，它可以作为安全措 施。网络变化大多数是因为网络活动或无线信号强度，因此如果播出数据速率减慢，缓冲数据会 相应加快。如果连接速度太慢无法支持视频流，那么缓存就可以继续视频帧以作补偿。然后，一

100%满额，视频流会有所损失，因此最好尽量避免缓存存满的状态。 设置流媒体时，可测试连接速度。在播出测试时，以多画面分割观看缓存显示。如果缓存频繁接近 100%，可在流媒体直播设置中选择一个较低质量的选项。

如果您通过USB-C外录到外置硬盘，该视图可显示当前记录状态。 记录提示 记 录 前 ，或 未 连 接 硬 盘 ，该 提 示 将 显 示 “ 停 止 ” 。当 连 接 硬 盘 后 ，您 将 看 到

当硬盘正在记录时，该提示显示有“记录”，并将亮起明亮的红色。

时长计数器 位于记录提示下方的是时长计数器。当在ATEM Mini Pro上按下记录按钮， 时长计数器将开始运行。

记录状态提示 这些提示提供了每个硬盘的信息和记录状态。例如，如果您使用两个硬盘，将显示硬 盘名称以及可用空间和剩余记录时间。硬盘记录时，该提示将亮起红色，并显示了剩余硬盘空间。 硬盘按照容量排序。例如，如果您通过Blackmagic MultiDock 10G连接了4个SSD，剩 余 空 间 最 大 的

1” 。硬 盘 “ 2”是剩余空间第二大的SSD。当 硬 盘 1和2都 存 满 后 ，提 示 “ 1”将显示硬盘3，“ 2”

4信息。您可以清楚的明确哪个硬盘被指派到哪个号码，每个数字下方显示有硬盘名称。

播出时，您可以通过音频视图监看到每路信号源的音频电平和节目输出电平。

ATEMMiniPro上使用多画面分割 音频表 每路输入和节目输出都设有单独的音频表，您可以同时监看所有数据。如果音频电平上升 到-10dB，音频表会亮起红色警告您该数值接近最大限度0dB。一 旦 电 平 达 到 0dB，音 频 就 会 出 现 削波。削波意味着音频失真，因此您需要通过ATEM Mini Pro的音频电平按钮或ATEM Software Control上的调音台来降低音频电平。更多关于ATEM Software Control的信息，请参考本手册下一

音频表是监看电平的重要工具，让您可以确保音频无误。

如果Fairlight图标有颜色且亮起，那么EQ或动态工具是启用状态，输入是直播

如果图标有颜色但不亮，意味着这些工具是启用状态，但输入不是直播。 如果图标既没有亮起又没有颜色，那么这些工具未启用，或者绕过了音频页面的

多画面分割是一项强大的功能，可让您看清每个细节，把握每个时刻。例如，它可以帮您在切换至节目输 出前在预监窗口呈现视觉化效果。您可以监看每个 HDMI 信号、测试在这些信号间切换、设置色键、或甚 至在切换到节目输出前预览转场以查看效果如何！ ATEM Software Control ATEM Software Control是一款强大的软件控制面板，让您可以对ATEM Mini具有更多控制。一旦您开 始使用ATEM Software Control，很快就会发现ATEM Mini的实际能力。 例如，您可以通过渐变推杆手动执行转场，在节目和预览按钮上选择内部源信号，通过带有通道推子的调 音台进行混音，设置键控，在媒体池中加载图文等等。

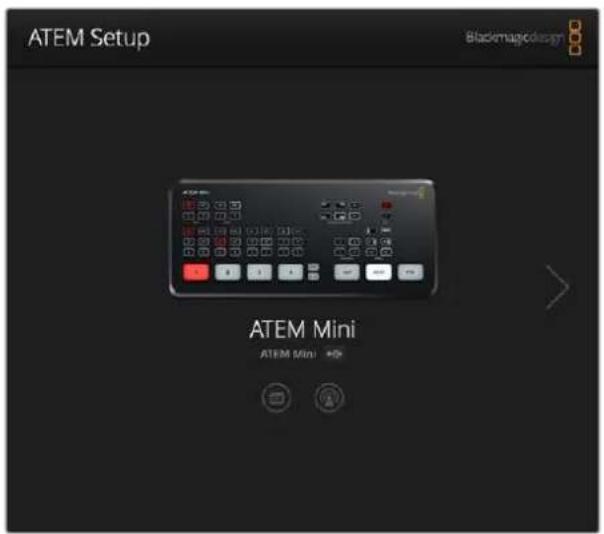

ATEMSoftwareControlATEM Software Control可在ATEM软 件 安 装 程 序 中 找 到 ，请 到 Blackmagic Design网站进行下载。 该软件是免费的，可让您控制切换台，其操作原理和硬件控制面板相似。右侧的一系列面板显示了ATEM Mini的全部处理功能，可让您轻松进行设置。 ATEM Software Control配置切换台设置。更多关于如何使用ATEM Software Control的 信息，请参阅手册后面关于“使用 ATEM Software Control”部分的内容。

“Cut Bus”是默认设置下的切换风格，可让您按下输入按钮就立即更改信号源。将ATEM Mini设置为“节 目预监”模式可让您在切换到直播前预览信号。 CutBus 在Cut Bus模式下，一旦按下输入按钮，将立即切换至直播。这是一种快速便捷的切换方法。

Bus 模式中，按下输入按钮将立即切换到直播 在节目预监模式下，切换信号源是由两个步骤组成的。这是因为按下输入按钮是把这个信号源放在预监状态，所以您可以决定是否要切换，或者选择不同的输入源。这个强大的切换模式是被全球专业级广播切换师所广泛使用的类型。

HDMI 输 出 ，那么您可以输出预监信号并在切换到直播前监看所选中的输入。详情请参阅本手册后面关于“设置HDMI输出信号源”部分的内容。 ATEMSoftwareControl在节目预监切换模式下，按某个输入按钮，然后按“ AUTO

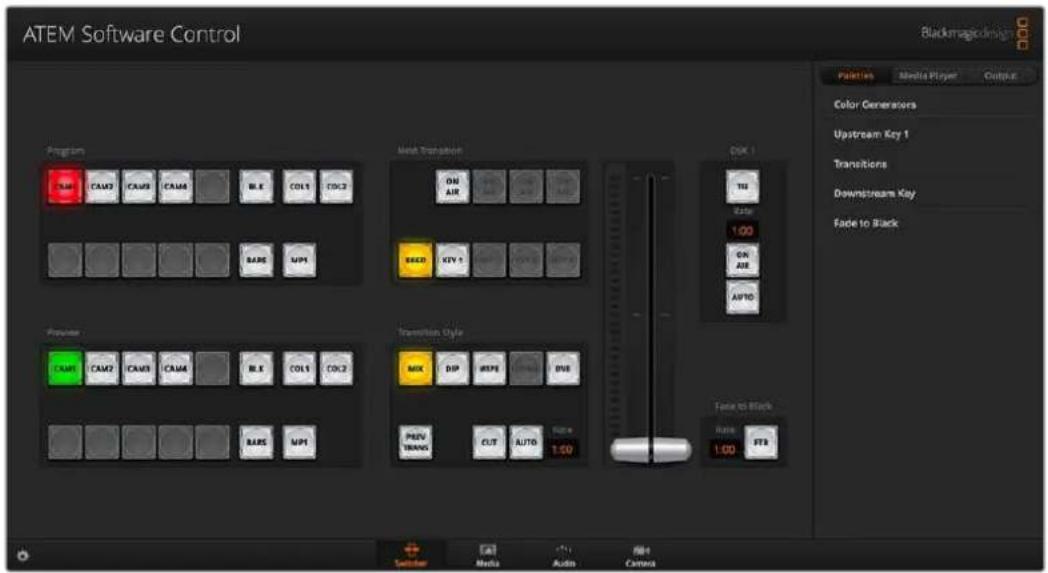

ATEM Software Control设有四个主控制窗口：切换台、媒体、音频以及摄影机。点击位于界面底部的三 个按钮可打开各个选项卡，或按住Shift键加左/右箭头热键组合在不同选项卡之间切换。选择界面左下方 的齿轮按钮可打开主设置窗口。

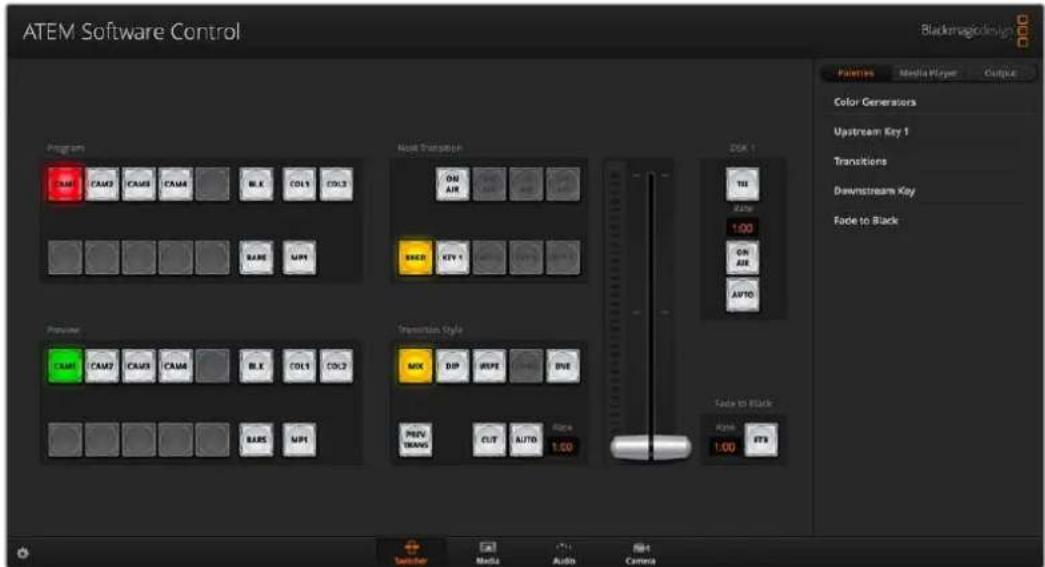

首次运行软件时，软件会显示切换台选项卡界面，该界面是切换台的主控制界面。ATEM Mini须通过USB 连接至计算机才能运行软件控制面板。

如果使用笔记本电脑，请使用鼠标或触摸板来操控软件控制面板上的虚拟按钮、滑块以及推杆。 要启用某一按钮，请以鼠标左键单击该按钮。要启用某一滑块，请以鼠标左键点住并拖动该滑块。同样， 要使用推杆，请以鼠标左键点住推杆并上下拖动。

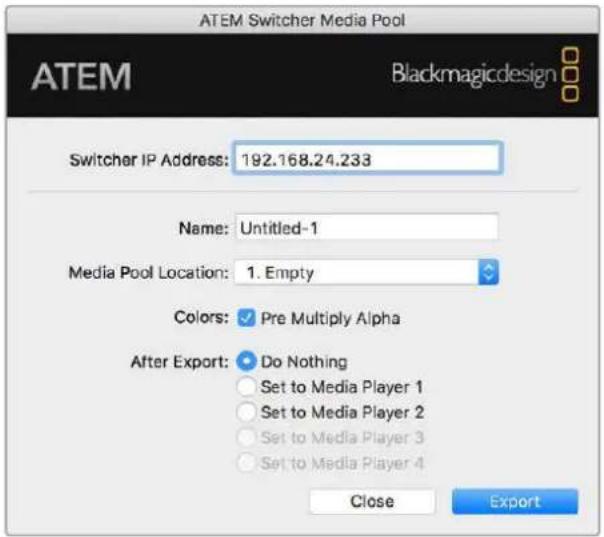

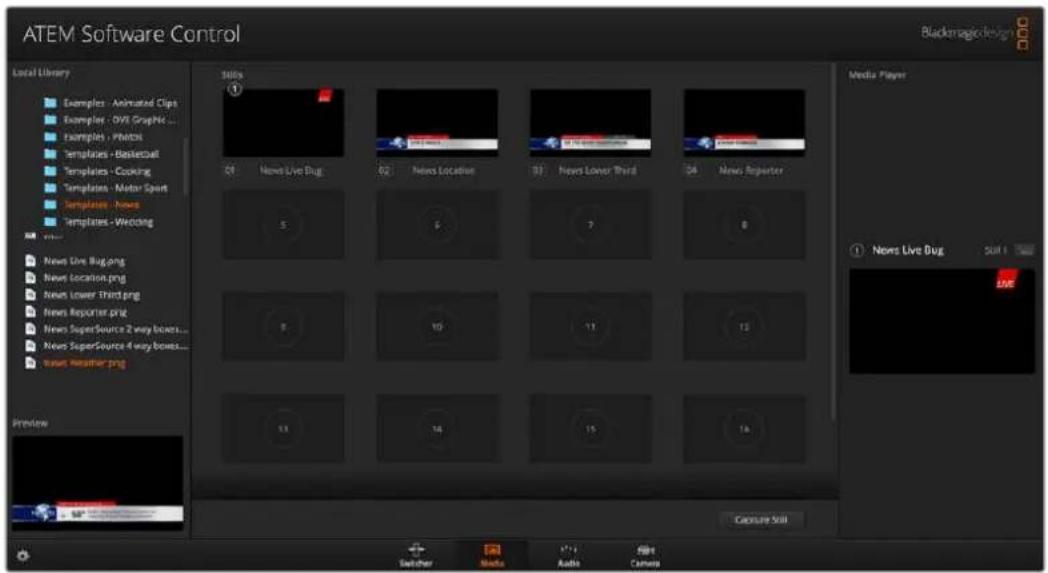

ATEMSoftwareControl媒体管理器 媒体管理器可让您将图文上传到 ATEM Mini

ATEM Mini 用于存储图文的记忆库被称为媒体 池，它最多可存储20个带有Alpha通道的静帧图文，以便指派到媒体播放器中供您制作之用。 例如，您在现场制作时最多可加载20个静帧，并可在现场制作时将各种静帧分配到媒体播放器。当您将一 个图文退出播出后，您可以将媒体播放器中的图文换成下一个需要切入播出的图文，然后再将载入了新图 文的媒体播放器重新切回到播出状态。 当静帧载入到媒体池中时，该静帧或片段所带的 Alpha 通道也会一同自动载入。当静帧载入到媒体播放器 中时，媒体播放器的输出会同时包含键和填充输出。如果您将媒体播放器选定为键源，如媒体播放器

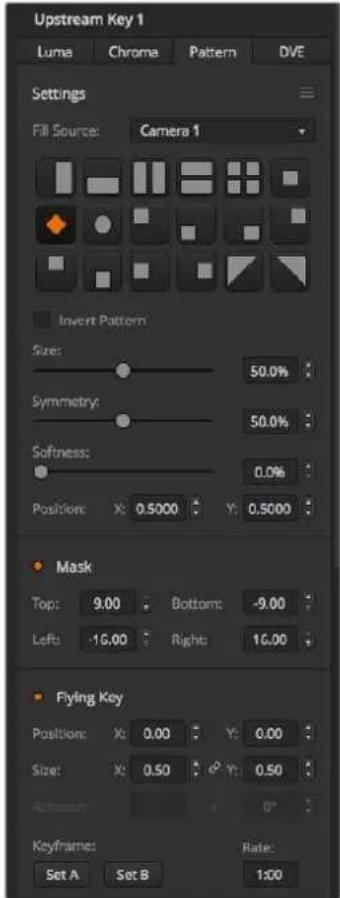

充和键都会被自动选定，因此您无需再分别选定。但是键可单独指派，因此您可以使用不同的键源。了解更 多关于键控的信息，请参阅本手册关于“使用ATEM Mini进行抠像”部分的信息。

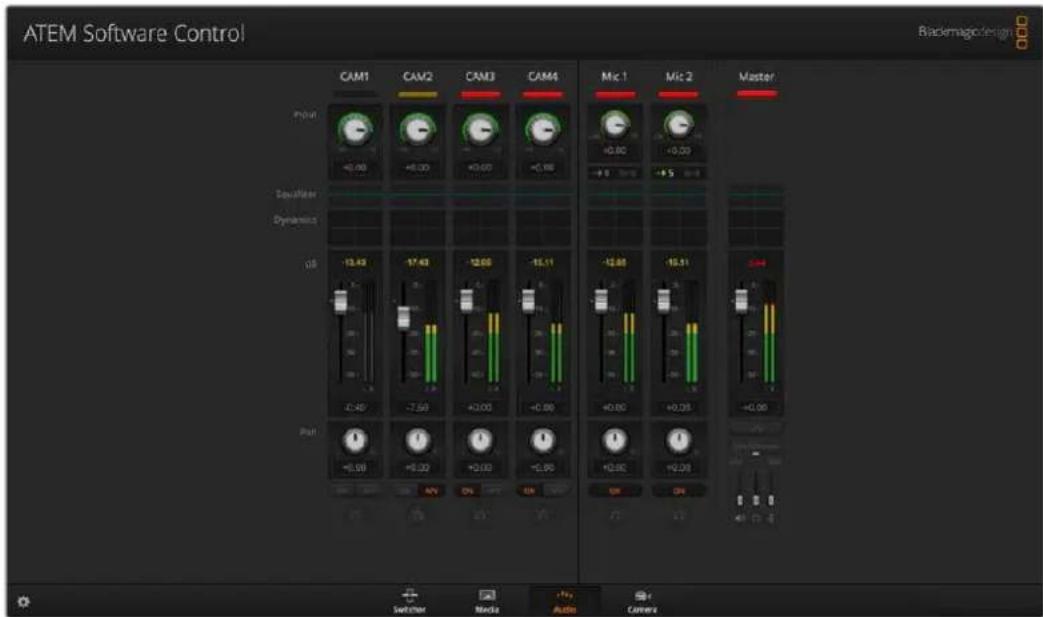

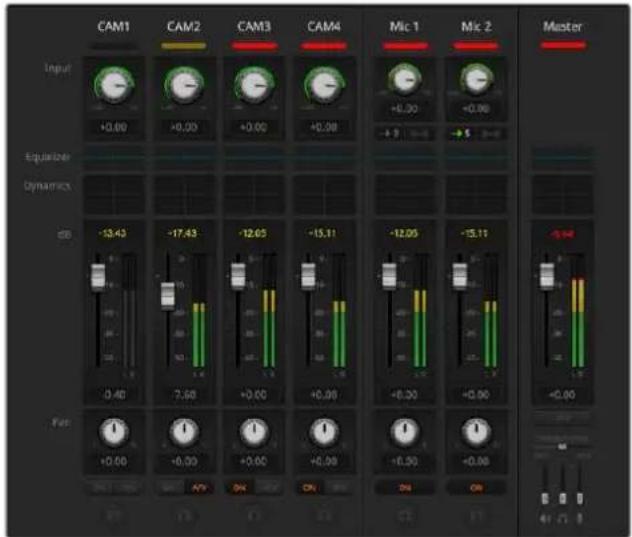

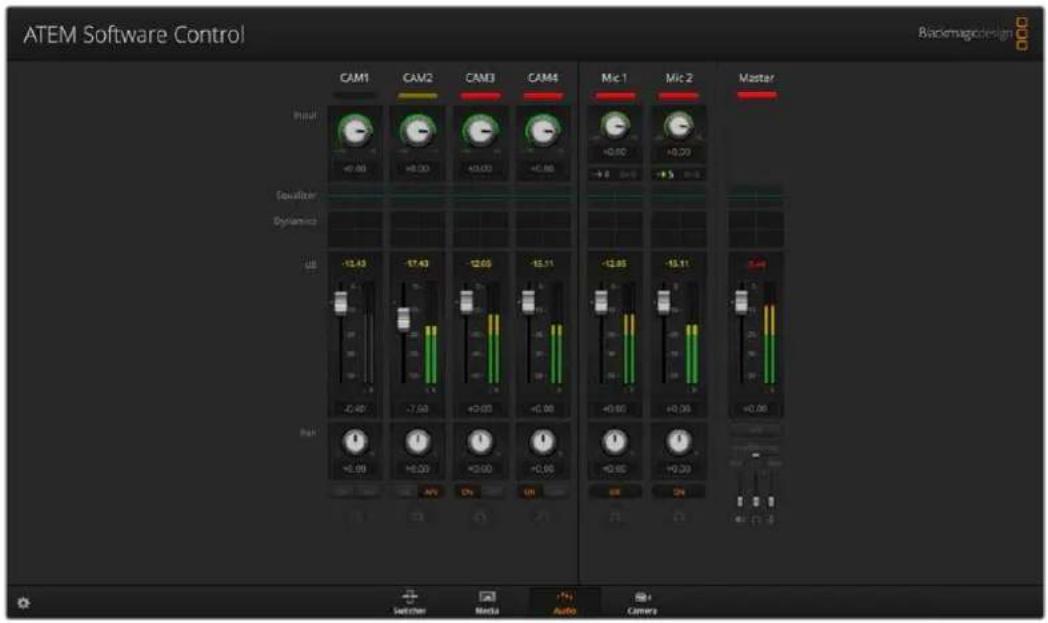

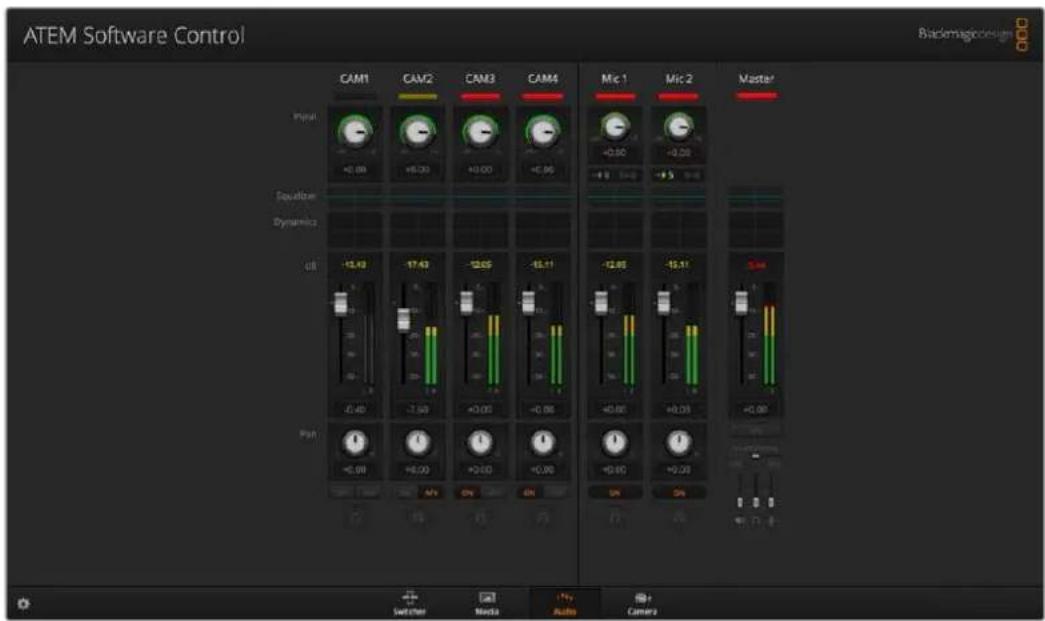

ATEM Software Control软件控制面板中的“音频”选项卡中设有强大的调音台界面，可在控制ATEM切

ATEM Mini 配备内置调音台，可使用来自摄影机、媒体服务器以及其他输入的嵌入式 HDMI

ATEM Mini 非常适合在现场或转播车等狭小空间内使用，您无需再为外接调音台腾出空间。音 频可在ATEM Software Control软件控制面板的“音频”选项卡中进行混合，并通过USB网络摄像头输

出 端 口（ WEBCAM OUT）和以太网输出端口进行输出。如果想要记录您的广播内容，还可以通过HDMI

ATEM Mini还 内 置 麦 克 风 输 入 ，可 混 合 外 部 音 频 。 如果您喜欢使用外接调音台，您可以在调音台界面上屏蔽所有输入上的音频，并只保留外接音频即可。调 音台具体使 用信息详见后续章节。

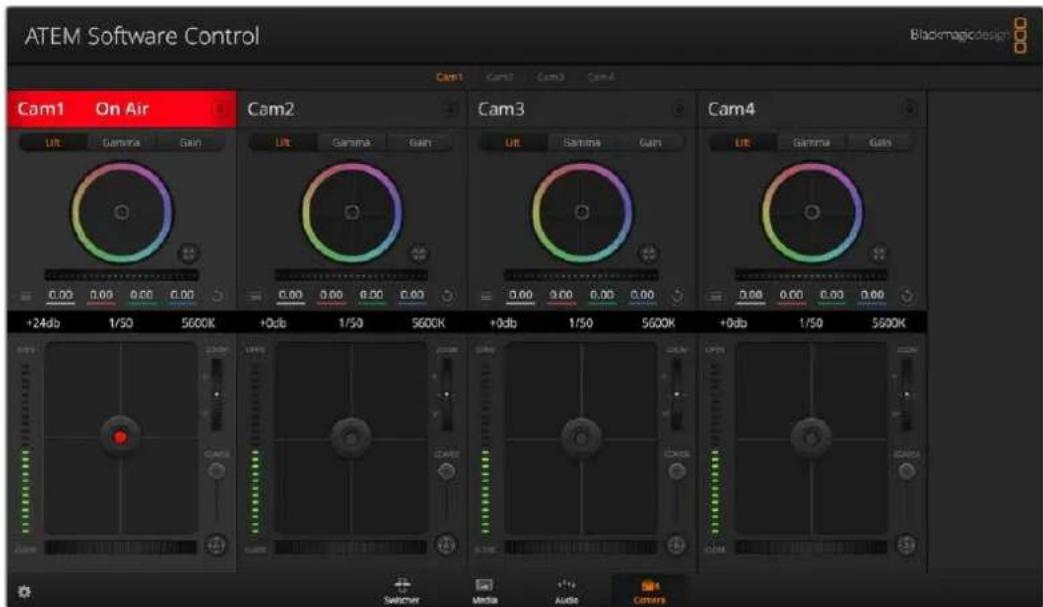

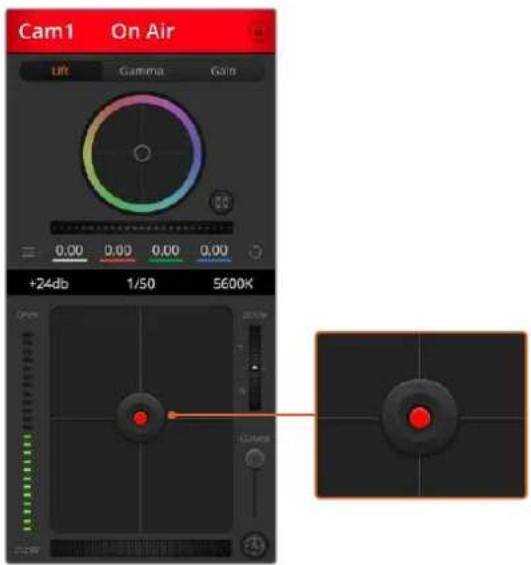

ATEMSoftwareControl摄影机控制 ATEM Mini升级到最新版软件并通过HDMI输 入 连 接 后 ，可 控 制 Blackmagic Pocket Cinema Camera

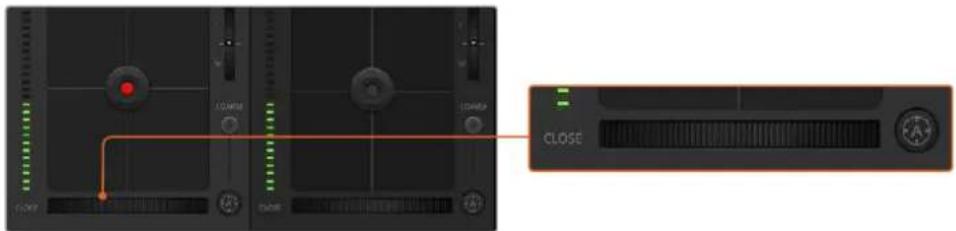

4K和6K型号。点击“摄影机”选项卡可打开摄影机控制页面。这里可让您控制HDMI摄 影 机 设 置 ，如 光 圈 、增

益、对焦、细节和变焦控制（在兼容镜头上）。此外，您还可以通过 Blackmagic Pocket Cinema Camera 4K和6K内置的DaVinci Resolve一级调色工具来平衡摄影机色彩和缔造炫彩画面。 关于如何使用摄影机控制这一强大功能的详细介绍，请参阅本手册“使用摄影机控制”部分的内容。 ATEM

“切换台”选项卡是切换台的主控制界面。在现场制作中，切换台窗口可用于选择信号源及切换信号到直

您可以选择转场风格，管理上游/下游键控以及开启/关闭淡入黑场控制。界面右侧的设置面板可调节转 场时长、调整彩底发生器、控制媒体播放器、调整上游及下游键控以及控制淡入黑场时长等转场设置。

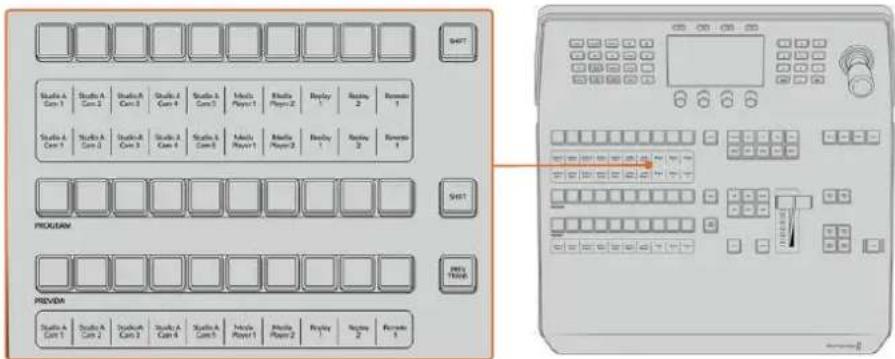

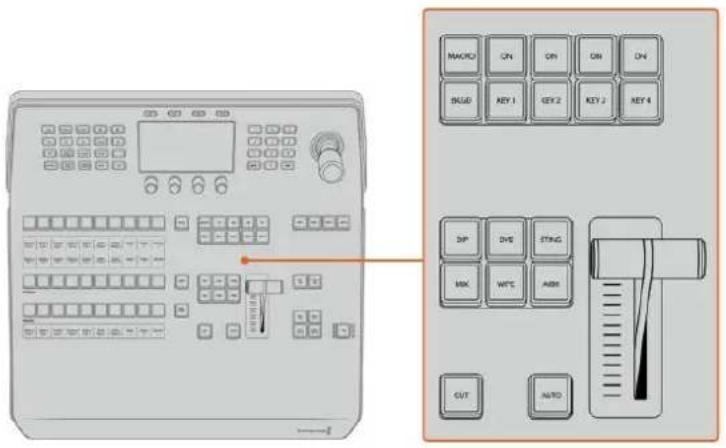

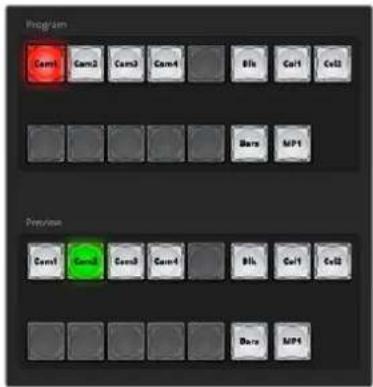

切换台选项卡上的混合特效区块包含了所有节目和预监母线上的信号源选择按钮，可选定外部输入或内 部信号源作为下一个转场的预监或切入播出状态。

节目母线源选择按钮用于将背景源热切换到节目输出。当前正在播出的信号源由亮起红灯的按钮表示。

在节目预监切换模式下，预监母线源选择按钮用于选择预监输出上的背景源，这一信号源在下一个转场发 生时将被发送到节目母线。当前选中的预监源由亮起绿灯的按钮表示。 节目母线的源选择按钮和预监母线是对应的。 输 入（输 入（ Cam加数字）输入按钮与切换台外部输入的编号对应。黑 场（ Blk）由切换台内部生成的黑场信号。彩 条（ Bars）由切换台内部生成的彩条 信号。 彩 底 发 生 器（ Col1和Col2） 由切换台内部生成的色彩信号。 媒体播放器1（MEDIA 1） 内部媒体播放器，可显示切换台中存储的静帧。

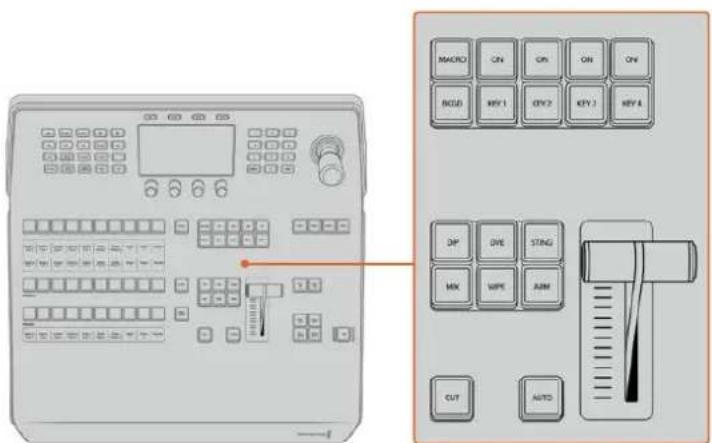

CUT（硬切） 即使选定了转场风格，CUT硬切按钮依然可执行节目和预监输出的即时转换。

AUTO （ 自 动 ）按 钮 可 按 照 RATE （时长）中设置的转场时长完成指定转场。每种转场的时长可以在 “转场”设置面板中设定，当选定转场风格中的某个按钮时，对应的转场时长会显示在位于转场控制区块

AUTO（自动）按钮在转场过程中会亮起红灯，“时长”显示框会在转场过程中实时更新并提示剩余帧数。 当您使用ATEM硬件控制面板上的渐变推杆执行转场时，软件面板上的渐变推杆指示灯会对转场进度作

渐变推杆可代替AUTO（自动）按钮使用，使操作者可用鼠标手动控制转场。AUTO（ 自 动 ）按 钮 在 转 场 过 程中会亮起红灯，“时长”显示框会在转场过程中实时更新并提示剩余帧数。

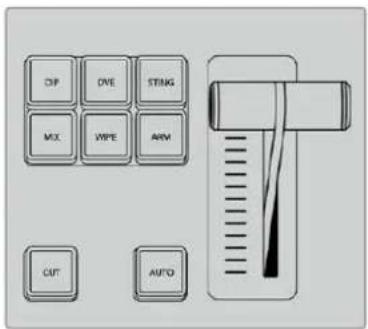

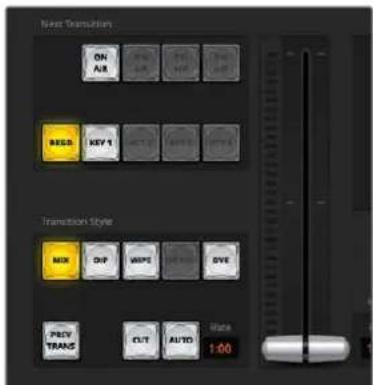

转场风格部分的按钮为操作者提供以下四种转场特效： MIX

选的转场风格由黄色的按钮表示。选定这些按钮后，转场设置面板中会显示相应的风格。例如，如果您展开转 场设置面板，并点击某一转场风格按钮，该设置面板会根据您的选择显示相应选项，以便您快速进行设置。 PREV TRANS（预监转场）

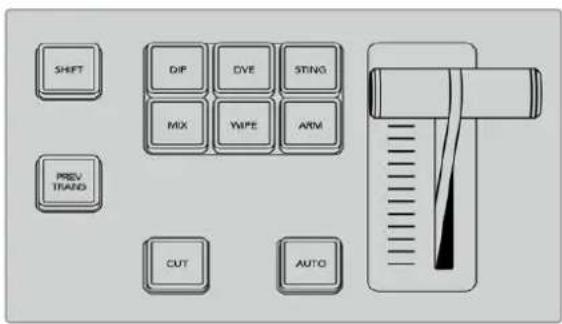

PREV TRANS按钮用于预监转场模式，操作者可使用渐变推杆在预监输出上事先确认MIX（ 混 合 ）、DIP

（浸入）、WIPE（ 划 像 ）、DVE等转场效果。选定PREV TRANS按钮后，您会看见预监输出会显示当前节

目输出画面，然后便可通过渐变推杆轻松预演并确认转场效果。这一操作能避免直播过程中出现失误，是

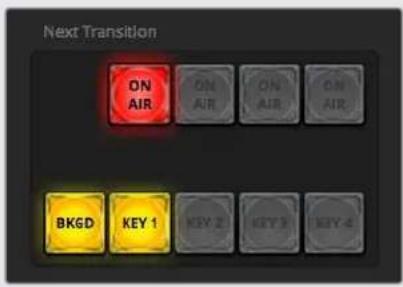

按钮可用于选择与下一个转场一同转入播出或撤出播出的内容。 ATEM

有更多上游键控，因此其他上游键控显示为灰色。主转场发生时，该键都随之转入播出或撤出播出，或者 您也可以只选择键进行单独转场，这样主转场控制可用于将键转入播出或撤出播出。 选择下一个转场的内容时，切换台操作者应该注意观察预监视频输出，因为该输出可准确预演转场完成后 节 目 输 出 的 画 面 。当 只 选 定 BKGD（背景）按钮时，当前节目母线上的信号源和预监母线上选定的信号源之 间将不使用键控完成过渡。您可以只切换键，让背景画面在转场过程中保持不变。 ON AIR（正在播出） ON AIR提示按钮可提示该键正处于播出状态，并且也可用于即时转入播出或撤出播出。

TIE按钮可启用在预监输出上的DSK（下游键）和下一个转场特效，并将其与主转场控制锁定，使DSK和

ATEMSoftwareControlDSK 会依照“转场控制”区块中“时长”所设置并显示的时间完成转场。在 DSK

TIE Clean Feed 1（净信号1）上 的 信 号 不 受 影 响 。 ON AIR（正在播出）

AIR DSK 转入或撤出播出，并可显示 DSK 是否处于播出状态。如果 DSK 当前处于播出状态，该按钮会亮起加以提示。 AUTO（自动） AUTO 按钮会按照下游键区块的“时长”窗口中所设定的时间将 DSK 转入或撤出播出。这与转场控制区块中

AUTO 转场的“时长”显示框类似，但此区块的“时长”只限于下游键控。这一功能可在不影响主节目转场的情况下加入或移除台标和角标，如制作过程中的“直播”和“画面回放”等字样。 FTB（淡入黑场） FTB 按钮可将所有节目视频输出以淡入黑场区块中的“时长”窗口中指定的时长转入黑场。当节目输出以黑场淡出后， FTB 按钮会亮起红色，直到再次按下该按钮。再次按下该按钮可以相同时长将节目从黑场逐渐带入播出画面，或者您也可以在切换台选项卡中的“淡入黑场”设置面板中输入新的时长。淡入黑场操作多 用于节目开头和结尾，以及插入广告的时候。它可确保ATEM Mini中 所 有 图 层 都 同 时 消 退 。淡 入 黑 场 操 作 不支持预监。您还可以使用调音台将音频设置为随渐黑视频一同淡出，只需在淡入黑场面板中勾选“音频 跟 随 视 频 ” 选 项 ，或 按 位 于 主 音 频 输 出 推 子 上 的 AFV按钮即可。

软件控制面板设有“面板”、“媒体播放器”及“输出”的选项卡。提示  这些设置面板是根据切换台的各类处理顺序来排列的。您可以展开和收起设置面板以节省空间，请将上下滚动菜单找到所需设置。 ATEMSoftwareControl以下是可用的处理设置面板选项。

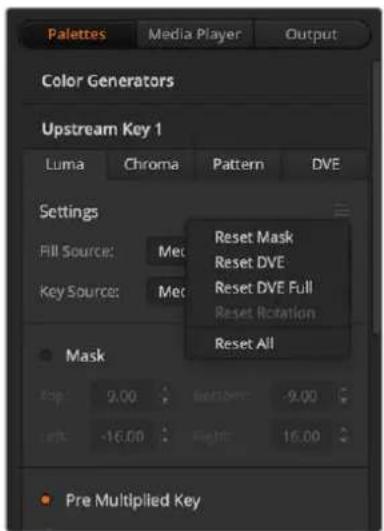

面板选项卡包括了如下处理控制： ATEM切换台具备两个彩底发生器，可在彩底发生器控制板上使用颜色取样器或通过 设置色相、饱和度及亮度等数值进行调整。上游键 切换台的上游键控可在“上游键”设置面板中进行配置。每个键控设置面板中，键控可指定为亮度键、色键、图案键或 DVE。具体可使用哪些键类型还取决于是否具备DVE 功能。上游键控设置面板将显示键控的所有设置参数。更多关于如何使用上游键控的内容，请参阅本手册后续章节。转场 转场设置面板可设定每个转场风格的参数。例如，浸入转场设置面板有扩展菜单让您选择浸入信号源，而划像转场设置面板则会显示所有划像图案。 ATEM内含类型丰富 的转场，而且您还可在转场设置面板上通过组合设置和功能创造出大量转场。 备注  在此设置面板中选定某一转场风格只能调整其转场设置，如要执行某一转场，您仍然需 要在软件或ATEM Mini控制面板的转场控制区块选择转场风格。软件和ATEM Mini控制面板 可 一 起 操 作 ，两 者 设 置 一 致 ，可 搭 配 使 用 ！

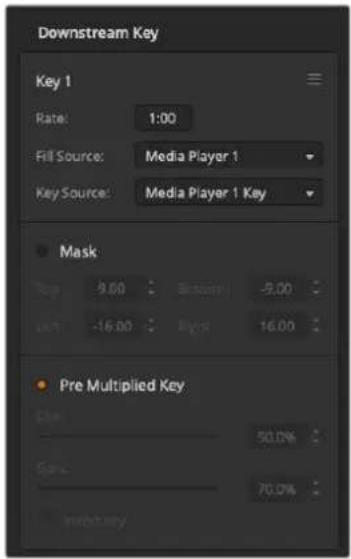

ATEM Mini设有一个下游键控，可在“下游键”设置面板中配置。您可展开设置面板选 择键控的填充和键信号，使用滑块设置预乘键限幅和增益值、以及遮罩设置。淡入黑场 在淡入黑场设置面板中可设置渐黑转场时长。该设置面板中还设有“音频跟随视频”复选框，可用于快速选定调音台主音频推子的 AFV按钮。选中这一功能可实现音频随渐

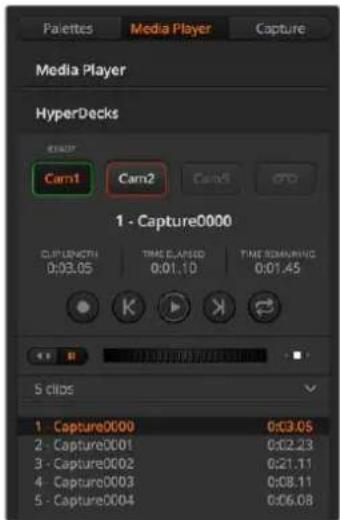

ATEMSoftwareControl“媒体播放器”选项卡 媒体播放器选项卡包括了ATEM Mini的媒体播放器及所连接HyperDeck的控制。 ATEM Mini设有一个媒体播放器，可回放存储在切换台内置媒体池中的静帧。下拉列 表用于选择将要在切换台的媒体播放器上播放的静帧。 HyperDeck 您可连接多达4台Blackmagic HyperDeck Studio型号硬盘录机并通过ATEM Software Control的“HyperDeck”面板进行控制。 HyperDeck控制”部分的内容。

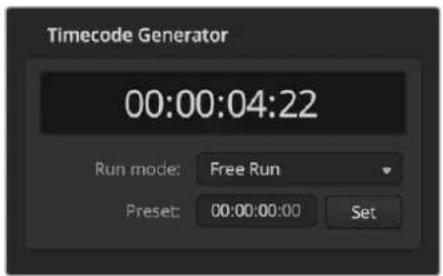

输出选项卡能够采集来自节目输出的静态图。使用ATEM Mini Pro型号时，该选项卡还包含了流媒体直 播、记录流媒体，以及设置时间码生成器等额外选项。采集视频选项支持带有USB输出记录功能的原版 ATEM制作切换台。

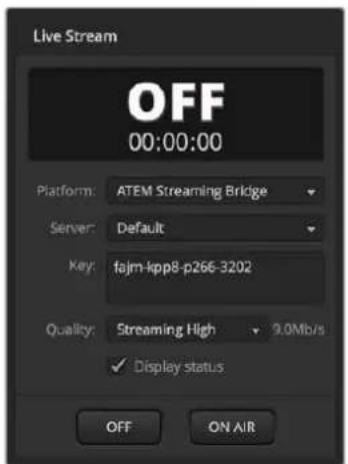

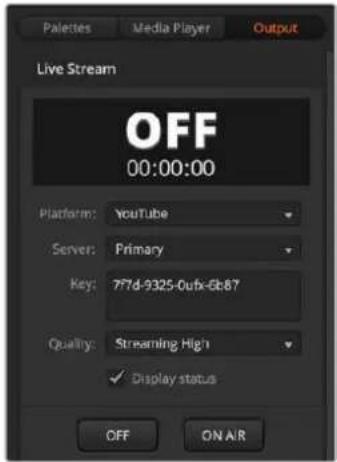

当使用ATEM Mini Pro时，这一输出选项可让您从流媒体平台输出流媒体信息来设置您的流媒体直播。 指 定 完 所 有 设 置 后 ，点 击 “

ON AIR” 按 钮 可 开 始 直 播 ，然 后 按 “ OFF”可停止播出。

流媒体直播状态将清晰显示您的直播状态，提示有红色大字样“ON AIR”以及时间码生成器，您可以通过 时间码生成器选项进行设置。

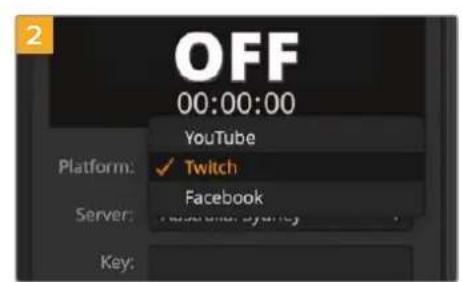

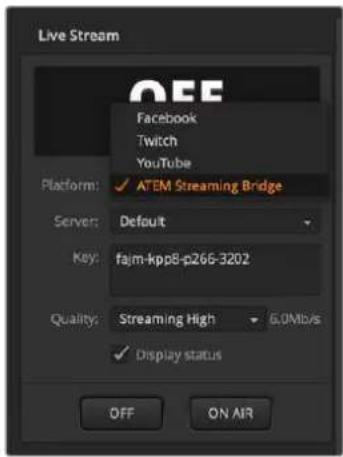

ATEMSoftwareControl平台  点击“平台”下拉列表，为播出选择流媒体平台。选项包括 Facebook Live、YouTube Live和Twitch。 服务器 点击设置窗口并通过下拉列表来选择距离您所在地点最近的服务器。 密钥 键入流媒体平台指派给您播出的视频流密钥。更多关于如何获得视频流密钥的信息，请参 阅“连接网络”章节中“获取视频流密钥”部分的信息。 质量 选择您想要的流媒体质量和流媒体记录质量。

HyperDeck High 45 to 70 Mb/s HyperDeck Medium 25 to 45 Mb/s HyperDeck Low 12 to 20 Mb/s Streaming High 6 to 9 Mb/s Streaming Medium 4.5 to 7 Mb/s Streaming Low 3 to 4.5 Mb/s 手册本章节包含更多关于质量设置的信息。 更多关于在设置直接通过以太网直接流媒体直播时如何使用这些选项的信息，包括如何获取密钥等，请 查阅“使用ATEM Mini Pro通过以太网进行流媒体”部分的内容。 该设置很棒很简单，您只需要选择服务和一些其他选项，此外，还有一个XML文件包含了额外设置，可供有 相关知识的用户来以低级别设置添加其他流媒体服务并自定义流媒体菜单。更多关于如何使用XML文件 进行保存和恢复的信息，可参阅“更改切换台设置/设置和恢复切换台设置”部分的内容。

HyperDeck质量设置 质量设置使用的数据速率会根据 ATEM Mini Pro 的视频格式而改变。比如，如果选择“ Streaming High

的高质量流媒体，并以1080p24运 行 ，则 会 使 用 6 Mb/s的数据速率。

高 数 据 速 率 ，“ HyperDeck Medium

中 数 据 速 率 ，“ HyperDeck Low

低数据速率。流媒体的数据速率较低，以便数据 在 网 络 上 传 输 ，“ Streaming High”使用的是6到9 Mb/s高 数 据 速 率 ，“ Streaming Medium”使用的是4.5 到7 Mb/s中 数 据 速 率 ，“ Streaming Low”使 用的是3到4.5 Mb/s低数据速率。 您会发现每个设置都提到了两种数据速率。较低的数字用于 24p

30p 等较低的帧率，而较高的数 据速率用于50p和60p等较高的帧率。另外值得注意的是，流媒体质量的默认设置是“Streaming High 6 to 9 Mb/s”，为流媒体直播频道提供了非常高的画质和较高的记录质量。 如 果 您 没 有 直 播 ，可 以 选 择 任 意 一 项 HyperDeck质量设置。这些设置与HyperDeck Studio Mini设置 的质量一样，当您需要广播级质量的记录时将为提供高质量的数据速率。而安装了新发布的HyperDeck Studio Mini软件更新后，还能播放较低质量的流媒体数据速率。

ATEMSoftwareControl如果您通过ATEM Mini Pro上的USB-C记录流媒体，可以通过这个设置面板控制存储盘以及开始和停

输出连接至外置硬盘进行记录且您想要继续使用 ATEM Software Control时，您需要通过以太网将ATEM Mini Pro与您的计算机相连。 请阅读“连接到网络”部分内容获得更多信息。 文件名  记录前，在文件名窗口键入文件名称。点击窗口之外的任意区域以确定。如果停止和开始 记 录 ，文 件 名 会 递 增 版 本 号 码 。

ATEM Mini Pro的各个已格式化硬盘将在记录窗口以列表出现。您可从下拉菜单 选择硬盘来进行指派。硬盘窗口显示了硬盘的性能和剩余记录时间。 记录将总是从剩余空间最大的硬盘开始，然后再到其次剩余空间最大的硬盘。然而，您 可以手动切换想要记录的硬盘，点击“切换”按钮即可。如果当前硬盘剩余时长不超过

钟，而且您想要在特定时间将播出切换到下一个硬盘时，该设置很实用。 切换  点击此按钮可把当前记录的硬盘更改到下一个剩余空间最大的硬盘。 提示  您还可以在ATEM Mini Pro上长按记录按钮来切换硬盘。

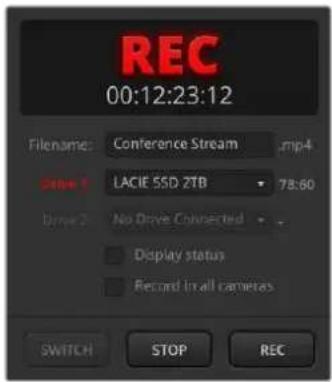

ATEMSoftwareControl记录按钮  点击标有“记录”的记录按钮可开始记录。停止按钮  点击“停止”按钮可停止记录。显示状态 在记录选项中勾选“显示状态”复选框可启用此功能。显示状态将出现在ATEM Software Control用户界面的右下方，并显示记录状态。记录时，记录提示将亮起红色，并显示当前硬盘和剩余记录时间。在所有  摄影机中记录 当按下记录按钮后，此功能可让您将所有 Blackmagic Pocket Cinema Camera设置 为记录。如果您想要从每台摄影机单独记录稍后进行剪辑，那么此功能将很有用。摄影机 将自动设为以摄影机最后一次设置的品质来记录Blackmagic RAW文件。

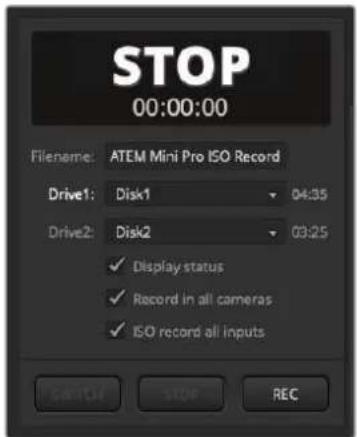

ATEM Mini Pro ISO型号可以从每个视频输入上记录视频文件，被称为单独输入文件或“ISO”文件。 ATEM Mini Pro ISO记录节目文件的原理和ATEM Mini Pro型号是一样的。但如果您选择 记录ISO文件，那么它将更改为记录一整个文件夹的内容，包括了输入视频文件、音频文件，以及DaVinci Resolve项目文件。 如何记录ISO文件 要记录一个文件夹的ISO文 件 和 其 他 内 容 ，只 要 到 ATEM Software Control的记录面板，并选择“ISO记 录所有输入”。然后，当您在软件面板或硬件前面板上按下记录时，ATEM Mini Pro ISO会将所有内容记

ISO 记 录 所 有 输 入” 复 选 框 。 使用传输速度足够快的硬盘是非常重要的。通常机械硬盘不够快，无法满足您按此设置记录5路H.264 HD视频流的要求，因此推荐您使用优质闪存盘。

记录文件夹会使用记录面板的名称。尽管这个文件夹会有多个ISO文件，但还是会有一个主节目 记 录 。但 ISO记 录 时 ，主 节 目 会 被 连 同 其 他 内 容 一 起 放 在 该 文 件 夹 中 。 ISO视频文件会从每路输入记录，并放到一个叫“Video ISO Files”的子文件夹中。每个视频文 件会从每路输入进行记录，并且会原封不动地记录连接到相应 HDMI 输 入 上 的 视 频 。这 些 ISO 文件还具有同步的时间码和摄影机编号元数据，因此您可以使用任何剪辑软件的多机位功能。 为了使剪辑更轻松，所有的ISO文件都带有和母版视频文件一样的节目音频。

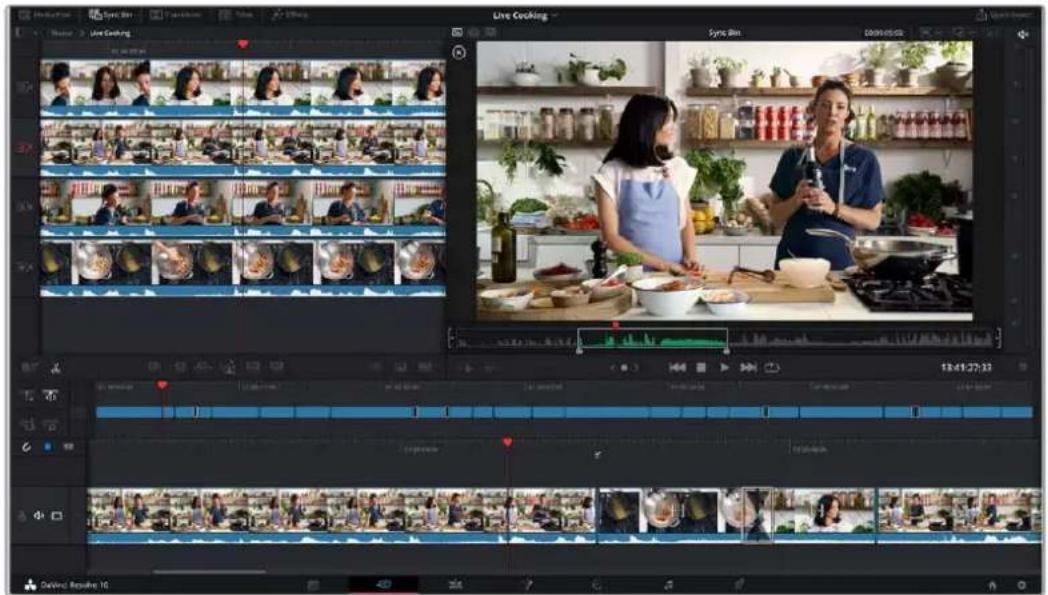

ISO 文件包含了摄影机编号元数据和同步时间码，您还可以使用 DaVinci Resolve

夹来快速选择查看和构建剪辑。 需要注意的是，如果您使用媒体池中的任何图文，那么这些图文会自动保存在名为“Media Files” 的子文件夹中，该文件夹位于“Video ISO Files”文件夹中。这样就可以在剪辑时用您在现场节目 中使用过的字幕标题来重新构建标题字幕。 来自每路输入的音频文件，包括麦克风输入，也都会被记录。所有内容被放入一个名为“ Audio Source Files”的子文件夹中。这些文件都是广播级WAV格式，而且是专业级立体声音频文件，

ATEM Mini调音台均衡器在内的任何处理。 因为是未经处理的干净文件，您可以使用专业音频软件为它们打造全新混音。音频文件还包括时 间码，所以与视频文件是同步的。 保存到项目文件夹中最精彩的部分就是DaVinci Resolve项目文件。该文件会根据开始记录后 进行的切换台操作进行创建。目前它可以记录好几种切换台功能，然后当您双击该文件时，它会 在DaVinci Resolve打开一条带有所有剪辑操作的完整时间线。

ATEM 切换台功能包括所有视频输入之间的硬切和混合编辑，以及媒体播放器、下游标 题字幕以及淡入黑场。这些都是最常用的功能，而且将在DaVinci Resolve中被恢复为视频剪辑。 更多功能将在后续更新中添加。

如果您不更改项目名称，记录时，它将会把该剪辑与您之前记录在硬盘上的 DaVinci Resolve

行合并。这样一来，您就可以在出错或午休的时候先停止记录，再继续开始记录，因此非常实用。然后两个 记录都会在同一个时间线上打开，您可以把记录结合在一起，因此对观众而言是无缝衔接。如果您不想合 并记录，就需要更改项目名称，或者使用一个新的空白USB硬盘。

ATEMSoftwareControl剪辑直播项目的优势 剪辑现场活动有很多优势。您可以非常快速地完成一些需要的剪辑，然后渲染出一个新的母版文件用于上 传。因此，您可以不采用之前流媒体直播时进行的实时剪辑，而是能加以修改之后再上传。

ISO 记 录 功 能 更 快 地 剪 辑 创 建 节 目 ，因 为 ATEM Mini Pro ISO 可以只作为一台多轨道录机 来使用，向编辑工作站发送多机位画面！

DaVinci Resolve项目，几乎能立马看到您的直播制作作为剪辑被重新创建了。下面就可以在 上传前对项目进行快速的创意调整了。

在切换台里的处理通常是从控制面板左侧的切换台输入到右侧的输出功能进行处理。这是由于 切换台是现场处理流程，从视频输入一直到切换台功能，然后输出到视频输出。 剪辑工作却是非常不同。在剪辑软件中您有一堆的图层。最下面的图层会被上面的图层覆盖。 因此，任何在第二层的片段都会覆盖第一层的片段。通常是在第一层上进行剪切和叠化剪辑，在 上面的图层放置其他操作。任何放在第三层上的片段都会覆盖第一层和第二层上的片段。一个 复杂的剪辑可以包括几十个图层。 因 此 ，要 理 解 导 入 您 的 项 目 时 DaVinci Resolve的操作，只要看下导入后的项目就可以了。您可 以看到大量不同类型的处理被放置到了不同的剪辑图层上。

ATEMSoftwareControl图层1 图层1包括了源媒体之间的主要剪辑。可以看到片段首尾相连，有些编辑点用了硬切，有些编辑点 用了叠化。这一图层是从您的主要输入切换创建而成的。所有带有视频输入的剪辑和静帧源都会 放在图层1上。

图层2用 于 下 游 键 控 。在 ATEM切换台中，下游键控位于转场区块。在剪辑环境中，它位于图层2， 因此可以覆盖放在图层1上的主要画面切换。如果您在下游键控中放了一个带有Alpha通道的图 文，然后放入直播，那么它会把这个标题添加到视频输出上。这个图层在图层2上 ，并 且 会 在 图 层1上叠加同一个带有Alpha通道图文。

图层3用于淡入黑场。淡入黑场是切换台中最后一个处理，它将切换台中的所有图层都淡入黑 场。通常它用在节目的最后，或者插播广告。淡入黑场位于图层3，因为它会覆盖下面的所有图层 操作，就像它在切换台上的功能一样。淡入黑场是一个黑场视频信号发生器，它能对开头和结尾

剪辑的一大优势是可以改变编辑点位置。进行现场制作时，由于动作很快，所以很难跟上。想象一下在访 谈节目中多人滔滔不绝互相打断对方的场景。人们之间来回对话，现场切换很难跟上。 而通过滚动编辑点，可以将画面切换移动到发言者开始说话之前。现场切换时，由于需要努力跟上节奏， 画面切换往往会落后于开始说话的人。现在您可以将编辑点提前，让摄影机在发言者马上要开始说话的 时候切过去。这样做会让节目的感觉焕然一新。 如要向前移动编辑点，只需滚动到时间线上的相应编辑点，然后把鼠标移动到下排时间线的编辑点上。 这时您会看到一个双括号形状的图标工具。点击并向左拖动，编辑点会移动到更早的时间。点击并向右 拖动，编辑点会移动到更晚的时间。 注意不要点击带小箭头的半括号图标工具，这些是修剪入点和修剪出点工具。当您把鼠标移动到编辑点附 近时，这些工具会自动改变。所以如果您使用修剪入点和修剪出点工具时，将延长或缩短整个视频轨道的 时长，而音频会与下方的绿色音频轨道脱离同步。

同步媒体夹能够帮您找到与当前时间线位置同步的镜头。这意味着您可以修正切换到错误摄影机的情况， 也可以搜索更合适的镜头，因为您有更多时间查看其他选择。 如要使用同步媒体夹，只需在快编页面左上方选择“ Sync Bin ”即可。选定后，可以在左上方看到您的媒体 池，检视器也会发生变化。媒体池会显示当前可用片段的时间线，检视器会显示可用镜头的多画面分割。 这些仅仅是与当前时间线位置同步的镜头。如果您移动时间线，这些镜头也会同步跟踪。 可以把同步媒体夹看成是助理剪辑师，帮您寻找镜头并在多画面分割中显示出来，供您剪辑时使用。

ATEMSoftwareControl由于ATEM Mini Pro ISO能够识别连接的输入，并且会把这些输入记录在视频文件中，所以也会把摄影机 编号的元数据放在文件中。也就是说，同步媒体夹中的摄影机1就是您在切换台输入1上连接的视频输入。 摄影机2就是输入2，以 此 类 推 。 如要选择另一个剪辑，您需要遵循两个步骤。第一步，选择想要的镜头，然后设置它的入点和出点。第二 步，把它剪辑到时间线上，位于当前镜头上方。 滚动到您希望替换镜头起始处所在的时间线位置，您将在这个片段上方进行剪辑。其他可选镜头会在多 画面分割中显示。这些是您可以选择的其他选项，同时您可以看到从ATEM Mini Pro ISO输入记录的所

现在点击您想要的镜头，镜头会全屏显示。这个镜头会为您设置好入点，就在当前时间线位置，出点则设

秒钟的位置。这个出点很可能不在您想要的位置，您需要做的是在时间线上滚动，找 到希望新镜头结束的点，然后按“O”键。出点就会移动到这个位置。 如 果 您 选 错 了 镜 头 ，可 以 按 ESC键回到多画面分割，然后选择另一个镜头。 选定镜头后，需要将其放到时间线上。这时您需要使用源媒体覆盖剪辑模式。这些剪辑模式位于媒体池下 方中间的位置，最右边的那个就叫做“源媒体覆盖”。只要在每个按钮上悬停鼠标，软件就会显示相应的剪

源媒体覆盖模式非常智能，它会查看您选定的片段和时间线，然后按照完全匹配的时间码将片段剪辑到时 间线上。您通过源媒体覆盖模式剪辑进时间线的所有镜头都会保持同步。不仅如此，您不需要在时间线上 设置任何入点和出点，只需滚动寻找镜头，然后把它们作为切出画面添加到时间线上即可。 源媒体覆盖剪辑模式会始终将片段放在时间线上当前片段的上一层。如果上面没有轨道层，该模式会先添 加轨道层，然后放置片段。由于切出画面就位于原始剪辑的上一层，所以很容易找到。 只需滚动时间线，从同步媒体夹的多画面分割中选择切出画面，然后按照需要放置镜头即可。

另外一项实用的剪辑功能，就是您可以在时间线上添加额外的叠化效果。通常，在以较低带宽进行流媒体 直播的时候，叠化效果看上去会比较生硬且不均匀，因此您可能不会在直播的时候使用这一效果。但是当 您上传节目时，可能想要添加更多的叠化效果来让节目画面看上去更加柔和优雅。 如今，您可以添加叠化效果，令画面更加流畅连贯。使用 DaVinci 时，您可以从转场面板将转场拖放到每 个编辑点上，但现在还有更快的方法来添加叠化效果。快编页面的媒体池右下角设有

个 转 场 按 钮 。第 一 个按钮可用来移除所有转场，将编辑点变成硬切效果，中间的按钮可用来添加叠化。您可以来回滚动时 间线，然后点击中间的按钮来添加叠化转场。 如果您注意观察时间线标尺，就会发现一个上下跳动的小三角标记。这个标记所指的就是 DaVinci

想要添加叠化的编辑点位置。这样一来，您不必在时间线上添加入点，而是只要点击叠化按钮，叠化效果 就会被添加到小标记所指的这个编辑点上。这个方法非常快捷，只要滚动时间线，在需要叠化转场的位置 直接添加这一效果即可。

ATEMSoftwareControl剪去单调画面或出错画面 有时，节目中有些地方可能会出现节奏略显拖沓，或者因出错而停顿的情况。您可以使用分割片段工具来剪 掉这些画面。媒体池左下方有一个剪刀形状的工具，点击这个工具就可以分割时间线所有轨道上的画面。然 后，只要点击位于剪切点之间的片段，再按Delete键就可以移除这些片段，并且时间线上的空隙会自动闭合。 这一操作非常简单，它可以对现场活动画面快速进行常见修改。现在，选择快编页面右上角的“快速导出” 选项，就能获得一个应用了所有更改的新母版文件了。 使用DaVinciResolve剪辑 要理解如何使用DaVinci Resolve，最好的办法是在线观看视频教程，下载免费版软件进行训练。DaVinci Resolve是一款非常先进且精密的软件，它被众多高端好莱坞工作室用于电影长片制作，而它的快编页面 设计旨在简化操作，易学易用。请查阅网站获得更多信息。

Blackmagic Pocket Cinema Camera 4K和Blackmagic Pocket Cinema Camera 6K机型可以通过HDMI 线缆连接ATEM Mini切换台实现摄影机控制。它能利用连接线缆中的部分通讯线缆来实现这一操控。 这意味着您可以通过ATEM Software Control软件中的摄影机控制面板进行调色并调整镜头设置。 详情请阅读本手册关于这一部分的介绍。 这种控制方案的另外一个好处就是您可以在记录流媒体面板选择机内录制这一选项，从而在USB硬盘上 记录的同时也在摄影机内记录。 机内录制的优势在于，摄影机将以Blackmagic RAW格 式 录 制 ，这 种 电 影 Gamma文件是进行高端调色的 理想格式。更好的是，机内录制的文件均为4K，您可以使用这些文件制作现场节目的Ultra HD母 版 。而 且，ATEM Mini Pro ISO也是HD切换台，您依然可以交付Ultra HD母 版 用 于上 传 或 播 出 。 与摄影机连接后，时间码、摄影机编号以及文件名等信息均可上传。这意味着Blackmagic RAW文件会和 切换台保持时间码同步，让后续工作更加便捷。 使用来自摄影机的Blackmagic RAW文件时，请确保在记录流媒体面板选择机内记录设置。完成记录后，请 确保将摄影机文件复制到ATEM Mini Pro ISO的Video ISO Files文 件 夹 中 。需 要 注 意 的 是 ，DaVinci Resolve 需要在您首次打开DaVinci Resolve项目文件时查看到这些文件。 但 是 ，同 时 使 用 来 自 切 换 台 的 ISO文件和来自摄影机的Blackmagic RAW文件时，它们会发生冲突。这两 种文件都具有相同的时间码和摄影机编号。这并不是问题，因为DaVinci Resolve会默认使用ISO文件。 如果要改用分辨率更高的Blackmagic RAW文件进行项目制作，只需点击快编页面右上角的摄影机原始文件 按钮即可，也就是摄影机形状的小型图标。选择这一图标之后，时间线会发生变化，并且会选择Blackmagic RAW文 件 ，也 就 是 电 影 Gamma文件。 有时，您可能需要对文件进行调色来改善整体画面。Blackmagic RAW文件是未经调色的干净文件，因此 您可以使用DaVinci Resolve中强大的调色工具来创建精彩的调色后母版。

ATEMSoftwareControl如果您想要交付Ultra HD文件，只需选择摄影机原始文件图标一侧的分辨率菜单，再选择需要的分辨率 和 宽 高 比 即 可 。最 上 面 的 是 Ultra

设置。选中该选项后，整个项目将会被更改为 Ultra

画面也会变得更加清晰。 所有非摄影机输入，包括来自电脑的幻灯片等，都会进行自动上变换。来自媒体池的HD图像也会进行自动 上变换。如果您希望将这些画面替换成更高分辨率版本的媒体池图文，可以在媒体文件夹中完成这一操作。 然后，在您进行快速导出时，就会导出一个来自HD切换台的Ultra HD母版！ 存储介质在记录前的准备事项 外置硬盘可通过Mac或Windows计算机格式化。HFS+也被称为Mac OS X扩 展 格 式 ，因 为 它 支 持 “ 日 志 功能”，所以被广为推荐。一旦发生存储介质损坏的情况，具有日志功能的存储介质更易恢复数据。 HFS

macOS系统的原生支持。exFAT则受Mac和Windows系统的支持，无需使用额外软件，但不支持日志功 能。如果您需要通过Mac和Windows计算机读取或写入硬盘，这将是一个适合的选项。 在计算机上准备存储介质 在Mac计算机上格式化存储介质 Mac系统自带的“磁盘工具”应用程序可以将硬盘格式化为HFS+或exFAT格式。由于格式化后硬盘内所有 文件都会被清除，因此请务必在格式化前备份硬盘上的所有重要文件。

USB 集线器或数据线将硬盘连接至计算机，忽略任何关于使用硬盘作为 Time Machine备份选择的信息。

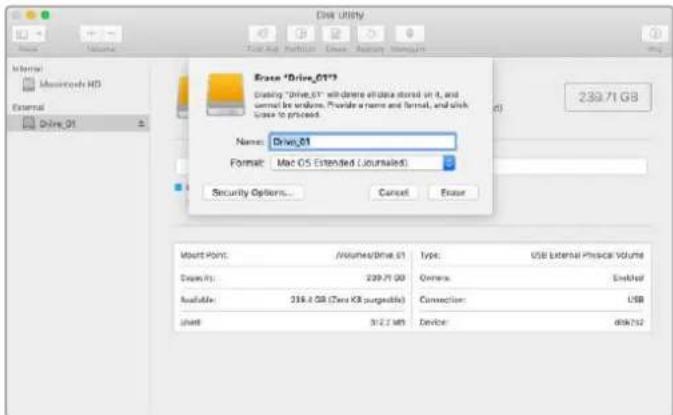

在计算机上，进入“应用程序/实用工具”界面，运行“磁盘工具”程序。

将格式设置为“Mac OS扩 展（ 日 志 式 ）” 或 “ exFAT”。

输入新增分区的名字，点击“抹掉”。您的硬盘会迅速格式化，以备使用。

ATEMSoftwareControl在Windows计算机上格式化存储介质 使用Windows PC的格式化对话框可将硬盘格式化为exFAT。由 于 格 式 化 后 存 储 盘 内 所 有 文 件 都 会 被 清 除，因此请务必在格式化前备份所有重要文件。

通过外接硬盘座、USB集线器或数据线将硬盘连接至计算机。

打开“开始菜单”或“开始画面”，选择“我的电脑”。右键点击您的硬盘。

从快 捷 菜单中 选 择“ 格 式化 ”。

将文件系统设置为“exFAT”，将分配单元大小设置成128kb。

输入卷标，选择“快速格式化”，点击“开始”。

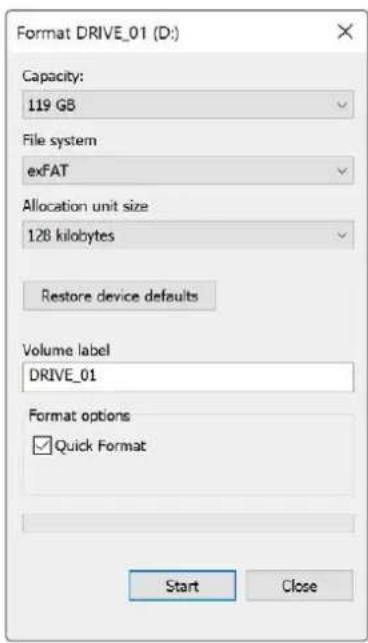

Windows计算机上可使用“格式化”对话框功能将外接硬盘格式化为exFAT

“采集视频”选项支持带有USB采集功能的ATEM切换台旧款型号。

如需从播出内容里采集静帧，只要点击“采集静帧”按钮。该操作就像静帧存储一样，可让您将采集文件添 加到媒体池。然后，您可以直接将静帧加载到媒体播放器中，用于播出，或保存到您计算机的媒体池中。

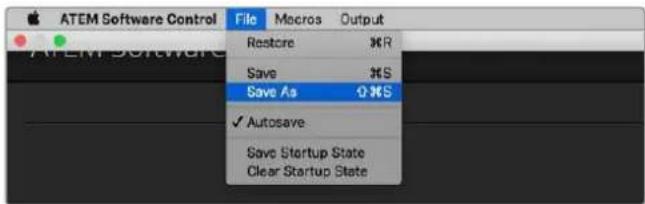

进入屏幕上方的菜单栏，并点击“文件/保存为”。

现在媒体池就保存到了您的计算机中，您可以在图文软件中找到并使用所截取的静帧。

ATEMSoftwareControl时间码发生器 时间码发生器从您启动ATEM Software Control的时刻开始自动运行当日时间码。然后，您可以将计数 器清零，或手动键入一个新的时间码值开始。

Pro 时，时间码生成器可设为“当日时间”，或“自由运行”，该设置您可手动设置预设时间码。 要手动设置预设时间码值：

从“运行模式”下拉菜单中选择“自由运行”。

在小的时间码计数器中，键入您定义的时间码值。输入时，新数值变成绿色。 要确认更改并设置时间码开始运行，点击“设置”。

ATEM Mini Pro连接至计算机后，将与您计算机上的当日时间码同步。设备内置时钟可持续运行约6天 之久，因此一旦从计算机断开 ATEM Mini Pro后，当日时间码将继续运行，直到电池耗尽。通过USB连接 至计算机时，电池会充电。 备注  当在Blackmagic Pocket Cinema Camera 4K和6K上 记 录 单 独 文 件 时 ，时 间 码 生 成 器 也很关键。但这些摄影机连接至 ATEM Mini

HDMI 输 入 时 ，他 们 会 自 动 与 ATEM

器确认。这意味着所有摄影机都以同个时间码记录，您可以在后期制作时对播出进行剪辑，并且 在多机位时间线上轻松同步所有摄影机。例如，您可以在 DaVinci Resolve

录，并将多机位剪辑设置为所有摄影机同步到同个时间码。

音频选项卡可用于通过HDMI和麦克风音频连接到ATEM Mini的音频源的混音。 摄影机和外部麦克风音频源，以及输出到计算机的 USB 网络摄像头节目输出的主声道音频输出都列在调

ATEMSoftwareControl调音台会为当前正处于播出或选中了 AFV Tally 指示灯。此外，调音台还会显示音频电平、音频平衡，以及用来选择音频的按钮。 每个音频源下方都有一个音频电平表、一个用于设置最大音频电平的推子，以及一个用于控制左右声道平 衡的旋钮。调音台右侧的主推子用于设置USB网络摄像头节目输出上的音频电平增益，并有其单独的音频 电平表。主推子旁边是麦克风推子，可让您控制连接到MIC输入的麦克风音频电平。 每个音频电平表下方的按钮可用来控制音频是否始终可用于混音还是只有在信号源播出时才可以混音。 每路输入单独监听的功能显示为灰色，因为该功能是 ATEM Production Studio

TALLY 任何信号源，只要其音频处于播出状态，在软件中均以红色Tally指 示 灯 表 示 。本 页 所 举 的 例 子 中 ，Cam3

Cam4 都亮起，这是因为它们的音频始终设置为“开启”的播出状态。如选择了 AFV ，并 且 该 通 道 所 对 应 的 摄 影 机 处 于 非 播 出 状 态 ，则 Tally指示灯会亮起暗黄色。同理，当主声道推子AFV按钮被选中时，主声 道 推子上 的Tally灯 也 会 亮 起 暗 黄 色 。启 用 FTB时 ，主 声 道 推 子 的 Tally会闪烁红灯。

点击并上下拖动音频电平推子来设置每台摄影机以及音频源的音频电平增益。每个音频电平表下方的数 字代表推子设定的最高音频电平。音频电平表上方的数字代表音频源达到的峰值电平。 如果该数值为绿

如果音频电平表经常出现红色，并且其上方的数字也始终不变，则代表您需要降低音频电平以避免音频失 真。调整好音频电平后，请单击红色数字使其复位。请注意观察，确保数字不断变化，而不是立即飙升后停 留在某个红色数字上。如果发生此类现象，请再次降低音频电平。

ATEMSoftwareControl音频平衡 调音台支持来自每个音频源的立体声音频。如果您需要改变摄影机或其他音频源的左右声道平衡，请将 旋钮调至合适的平衡点。

Cam1 AFV ”按钮都未选定，因此其对应的音频电平表显示为灰色，表示此路音频不会被使用。 Cam2

Tally 指示灯显示暗黄色，说明摄影机未处于播出状态，因此该音频未处于使用状

选中，因此它们的混合音频一直处于使用状态，并且即使有另一台摄影机也处于播出状态 ，它 们 的 Tally Mic

的音频电平表显示未从这些输入上检测到音频信号。

每个音频电平表下方都设有“开启”和“ AFV”按钮，用来选择将哪路音频源发送到切换台的节目输出。 开启 将直接混合选择为“开启”后，即使对应的视频源并未处于播出状态也可使音频输入永 久混合在节目输出中。因为音频始终处于播出状态，红色Tally指示灯也会一直亮起。选 择这一选项后会自动禁用AFV功能。 音频跟随视频 即“音频跟随视频”，启用后可让音频在输入源发生变化时交叉渐变。音频只会在输入 源 处 于 播 出 状 态 时 发 送 至 节 目 输 出 ，同 时 ，其 上 方 Tally指 示 灯 会 亮 起 红 色 。从 直 播 切 换 下 来 时 ，其 对 应 的 Tally指示灯会亮起暗黄色。选择这一选项后，系统会自动禁用直 接混合ON设置。

单放功能位于每路输入的下方显示为耳机图标，适用于 ATEM Production Studio和 Broadcast Studio型号切换台。

调音台右侧的主推子用于设置USB网络摄像头节目输出上的音频电平增益，并有其单独的音频电平表。在

主音 频 输出 推子上 选 定AFV按钮可启用AFV淡入黑场功能。当点击FTB按钮时，主音频也会逐渐减弱。

监听耳机图标滑块都位于主推子下方，并可控制ATEM Television Studio型号切换台的音频输出状态。

ATEMSoftwareControl使用先进的 Fairlight

Fairlight 音频控制，可强化并美化每路输入和主输出上的音质。具体包括输入电平 控制、6频段参量均衡器以及强大的动态设置。 本手册该部分内容将介绍如何使用不同的Fairlight音频工具来完成并优化现场制作的混音。

一般来说，设置混音时，第一步是要先正常化各路输入。这就需要调整每路输入上的输入电平旋钮，以便 将各路电平提升到最高级别，并且不出现削波。 这项控制位于每个轨道顶部，Tally灯 下 方 的 位 置 。点 击 旋 钮 并 左 右 拖 动 来 更 改 电 平 ，向 左 拖 可 降 低 电 平 ，向 右拖则提高电平。设置输入控制后，所有输入都会调整为常规信号强度，也就是削波阈值范围内的最高值。 对所有输入电平进行正常化处理后，您就可以开始使用6频段参量均衡器和动态控制来优化和完成每路

当通过ATEM Mini的MIC输入使用模拟音频的时候，模拟音频和视频可能会出现轻微的不同步现象。 例如，模拟音频听上去可能会比视频略快。这是因为模拟音频是独立于视频输入的，是直接来自外部源设

HDMI 输入可能会在上游设备上出现略微的延迟现象，比如部分摄影机和视频处理器。设置音频 延迟可以确保模拟音频输入和来自摄影机的视频输入达到理想的声画同步。

ATEMSoftwareControl调整所选输入上的延迟值步骤如下： 点击通道条上输入音频电平控制旋钮下方的延迟标识。点击输入电平旋钮下方的延迟标识来打开延迟控制。界面会弹出一个小窗口，里面设有延迟调整旋钮。 点住延迟旋钮向左拖动可减少延迟量，向右拖动则增加延迟量。延迟的量以帧为单位。点击窗口左上角的“X”形按钮将其关闭，或者将窗口移动到桌面上的适当位置，以便随后再次调整。点击“延迟”控制并左右拖动可根据模拟输入的要求相应减少或增加延迟量

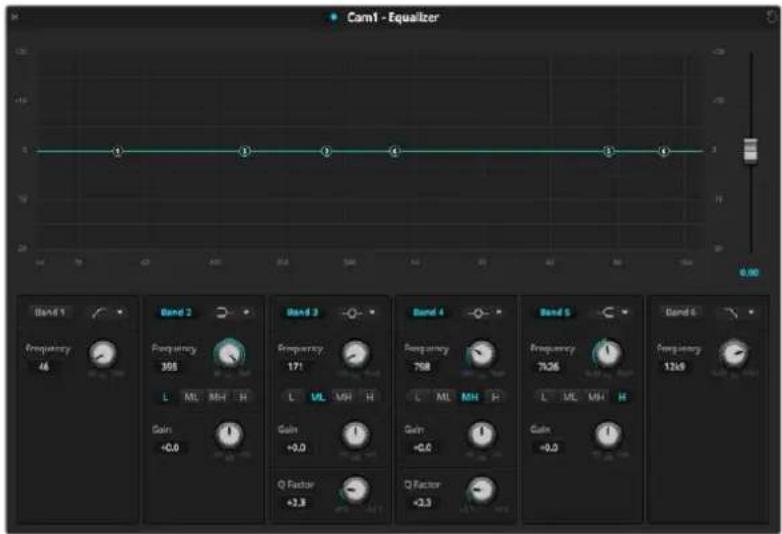

每路输入以及主输出都设有一个6频段参量均衡器，可用来控制特定的频率。这包括减少麦克风输入的低频嗡嗡声或噪音，或者提高音量较轻轨道上的低频，甚至添加每路输入上的独特性，让它们在终混中更具辨识度。您可以有很多创意选择。 点击相应的均衡器标识，就可以打开某路输入或主输出的参量均衡器。点击某路输入的均衡器图标可打

您最先注意到的是窗口顶部的图表，以及依次排开的1到6号数字指示。这些被编号的指示是可以调节的 控 制 柄 ，分 别 对 应 1到6频段。

频段参量均衡器的每个频段都设有一栏设置。根据您控制的频段以及您使用的滤波器类型，这些设置也会有所不同。 ATEMSoftwareControl每路音频输入都设有专门的

提示  本章节后面部分内容会详细介绍频段滤波器。 如果您想要更改设置，首选需要确保该频段处于启用状态。点击相应频段标签将其启用。启用后，该按钮 的标签会亮起蓝色。现在，您就可以更改该频段的设置，或点击拖动控制柄进行快速调整。

每个频段的曲线图上都分布了多个控制柄。您可以分别点击拖动每个控制柄来选择想要调整的该频段的 频率，并相应设置增益。用鼠标来移动一个控制柄的时候，频率和增益设置都会同时受到影响，从而对全 范围频率的每个频段进行快速调整。 备注  用控制柄进行调整时，请务必确保频段已启用。点击您希望调整的频段。启用后，频段标

左右拖动控制柄时，您会注意到频段设置中的频率和分贝会相应更新。这也会通过低（L）、中 低（ ML）、 中 高（ MH）以 及 高（ H）所对应的频率范围预设按钮给与反馈。

您还可以使用每个频段的频率旋钮来选择特定的频率进行调整。

395Hz的频率范围。 接下来的例子可以快速示范范围预设是如何定义频率范围的：请从频段滤波器的下拉列表中选择陷波滤 波器，然后点击每个范围预设。您会看到滤波器沿着曲线图移动到一个位置，这个位置对应您选择的范 围预设。这样您就可以快速定义一个特定频率范围，让滤波器作用于该范围。 下面的表格列出了每个范围预设设置的频率范围。

频段应用了钟形滤波器时，就可以进行品质因数控制。该控制可以设置滤波器将会影响的频率 范围。例如，设置为最小可以让滤波器的影响范围扩展到周边频率，设置为最大可以将影响细化到一个点。 如果您在进行更改时需要包括或排除周边频率，而这些周边频率当中含有音质，那么这一设置就很重要。 调整品质因数时，请注意观察曲线效果形状的变化，它会从一个平缓圆滑的边缘变成一个尖角。这一视觉 反馈显示了目标频率周围的频率区域所受的影响。

点击均衡器窗口最上方的绕过按钮，即可对比修改后的音频和未修改的原始音频。您可

共有六种不同的频段滤波器可供选择。这些滤波器包括钟形滤波器、高架滤波器、低架滤波器、陷波滤波 器、高通滤波器和低通滤波器。这些滤波器能帮助您控制频率范围内的特定区域。例如，低架滤波器可以 用来提高或降低图表中较低频率的音量电平，而高架滤波器可以用来控制更高的频率。

3设置一个低架滤波器，并更改增益设置。您会看到，所做更改影响的是图表中较低部分的频率。 以下是每类滤波器的描述。

ATEMSoftwareControl钟型滤波器 高架滤波器 低架滤波器该滤波器可用来提高或降低指定频率周边的频率范围。可提高或降低图表中较高频率的音 可提高或降低图表中较低频率的音 陷波滤波器 高通滤波器 低通滤波器该滤波器可移除或剪切某个特定频率。可平滑地移除极低频率，允许高频率顺利无阻地通过。可平滑地移除极高频率，允许低频率顺利无阻地通过。 提示  进行多项调整时，会出现每个频段的滤波器在曲线图上重叠的情况。比如，您可以对频段 4应用低架滤波器，并对频段5应用陷波滤波器，从而降低同一个范围的频率。

除了6频段参量均衡器之外，您还可以使用动态控制来强化并微调输入和主输出音频。均衡器可以用来控 制信号的频率，而动态控制可以用来设置电平的表现方式。您可以调整信号中的电平，包括扩展低电平和高 电平之间的动态范围以及对输入设置门限，以便选择信号中需要更强或更弱的部分，甚至可以使用压缩器 和限制器，在不出现削波的前提下整体提升音频使之更响。 结合均衡器控制，这些功能就会非常强大，让您精准操控和定义音频，并整体优化主输出的音质。 本章节会介绍扩展器、门限器、压缩器和限制器等控制。 点击相应的动态提示标识可打开每路输入和主输出的动态控制

ATEMSoftwareControl常用动态设置 扩展器/门限器、压缩器和限制器采用同样的设置，可用来分别控制每个功能对音频的影响。比 如，某项功能在到达哪一数值时启用，该功能的作用时长，以及功能的强度等。具体可用的设置 取决于您所使用的动态控制。

可设置功能启用的声音电平。比如，把压缩器的阈值设置为- 20dB后 ，当 信 号 超 过-20dB时，切换台就会激活压缩功能。而把扩展器的阈值设置为-40dB后 ，当 信号电平低于-40dB时，切换台就会激活扩展功能。范围  该设置可定义受功能影响的分贝范围。压缩比 该设置可定义功能启用后的最大强度。启动  可设置功能启用后的平滑度。比如，较长的启动时间可以让这一功能逐渐作用于信号，整个处理过程相对和谐，因此不容易被察觉；而较短的启动时间则更适合存在较多且较快音量变化的复杂声音活动，在这种情况下使用较长的启动时间则容易造成瑕疵。维持  动 态 功 能 的 持 续 时 间 ，可 调 节 。释放  与“启动”类似，只是作用于功能的结束部分。比如，当电平超过设定的阈值时，该设置可以让动态功能逐渐或快速结束作用。

第一组动态控制参数可在扩展和门限之间切换。 扩展可通过降低信号中与较响的部分相比相对较轻部分的电平，从而突出音量的差别。扩展器可以用来强 调音轨中安静和响亮部分的差异，也可以用来提高某个信号的动态范围从而将不需要的噪音最小化处理。 门限相当于一个夸大的扩展器，它可以降低电平，甚至对信号中低于某一特定电平的部分进行静音，从而 降低或消除录音中安静部分的噪音。例如，15到20dB的范围可以降低人声轨道中的呼吸声，但声音听上

门限极其有效且非常强大，因此使用时需要小心谨慎。如果门限器的阈值设得过高，就会产生瑕疵，比如 某个音节的开头被剪掉了，或者某个词结束后忽然变安静。您可以进行补偿，具体做法是略微降低阈值， 或提高启动时间和释放时间。

压缩可以降低音频信号中的峰值，并降低信号的动态范围，以便您在不出现削波的前提下提升整体电平。这 一工具有助于帮您确保信号中较响的元素不盖住较轻元素的声音，或者帮助您平滑改变信号的音频电平。 提示  设置完均衡器控制后，还需要应用压缩器。

ATEMSoftwareControl补偿 补偿设置可结合压缩设置来提高整体信号。使用压缩器降低较响的音频后，您就可以使用补偿控制来强 化整体声音并且不出现削波。

限制器能防止信号峰值超过设定的最大电平。限制器有助于防止硬削波。例如，如果您将限制器设置 为-8dB，那么输入信号就不会超过该电平。调整启动、维持和释放时间设置可以设定限制器对信号的影

控制 最小 默认 最大扩展器/门限器扩展器控制*

• 主动态控制中未使用主动态扩展器/门限控制。**主动态控制扩展器/门限阈值默认为- 35dB

Mic 动态控制扩展器/门限阈值默认为- 45dB

本部分内容会介绍Fairlight控制的基本工作流程，从而帮助您开始使用Fairlight控制来细调和优化音频

一般来说，优化混音的第一步是要将所有输入正常化，使它们都处于其最大音量并且不出现削波。您可以通过升高或降低每路输入的输入增益电平来达到这一目的，让各路信号的峰值刚好在声道条电平指示的0dB以下。 如果您想要将单声道输入分离成两路单独声道作为立体声输出，请到切换台常规设置中的音频选项卡中设置。找到您想要更改为立体声的单声道输入，然后启用它的复选框。点击“完成”。 如果您希望将单声道输入分离成两个单独的通道，最好在第一步所述的输入正常化之前就进行操作，以便在两个通道分开后对它们同时进行正常化。

现 在 ，点 击 输 入 电 平 控 制 下 方 的 EQ指示器，更改每路输入的均衡。根据需要将窗口移动到合适 的 位 置 ，或 者 将 它 们 关 闭 。 完成EQ设置之后，点击每路输入对应的动态指示打开相应的动态控制。对动态进行适当的调整 ，以 改 善 输 入 音 频 。

为每路输入完成EQ和 动 态 设 置 后 ，打 开 主 输 出 的 EQ控 制 ，美 化 最 终 音 频 混 合 。

打开主输出的动态控制，并根据需要进行调整，以改善最终输出的效果。 完成Fairlight控制的调整后，您接下来需要调高或调低调音台上的推子，将它们设置到理想的实时混音电 平，然后在进行制作的使用进行必要的调整。如有需要，您也可以回到任何一项设置进行进一步调整，但请务必按照上文介绍的顺序进行操作，以便让每项功能都获得理想效果。例如，请务必先设置

更改动态控制，因为切换台的音频处理流程是先进行均衡控制再应用动态控制。最重要的一点是，请小心应用各项效果，在确保音频自然的同时还有激动人心的效果。 媒体页面是存储所有图文或静帧的地方，使用起来非常容易。通过浏览窗口找到您想使用的静帧，然后将文件拖至媒体池的空媒体框中即可。从此处，您可以将任何静帧加载到媒体播放器中，并通过软件控制面 板上的MP1按钮将其切换至直播。您还可以将媒体播放器中的静帧与上下游键控一起使用。

ATEMSoftwareControl继续阅读本部分了解关于如何使用ATEM软件控制中媒体页面的内容。

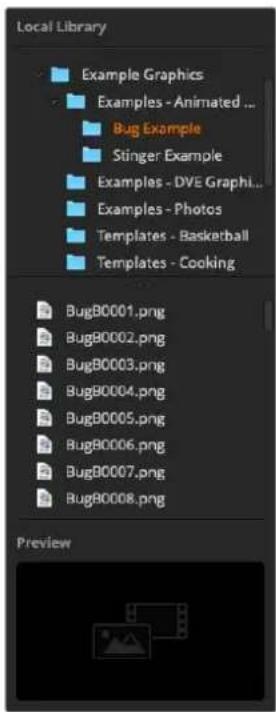

浏览窗口是简化版文件浏览器，用来浏览和查找电脑中的图文。窗口中可显示电脑上所有硬盘，您可从中 选择文件夹。点击每个文件夹边上的箭头按钮可展开下一级文件夹。 预览窗口可显示选中的图文文件。

ATEMSoftwareControl浏览和加载文件 加载静帧非常容易，只要从浏览窗口拖动静帧并放置在媒体池中空的媒体框中即可。 当将静帧拖放入一个媒体框时，进度指示器会显示加载的状态。由于文件会按顺序依次导入，因此即使之 前的图像未完成加载，您仍然可将多个文件拖放到媒体池中。如果将静帧拖动到已有内容的窗口，那么新 导入的文件将替换之前的内容。 ATEM媒体池支持PNG、TGA、BMP、GIF、JPEG和TIFF静帧图像格式。 ATEM

当文件加载到媒体池中时，媒体框将以缩略图画面显示。静帧会以媒体框号码标出，因此当使用外部ATEM 硬件控制面板将静帧指派到媒体播放器时能清楚指派对象。 每个加载文件的文件名会显示在媒体框底部，便于您对所加载的文件进行管理。这一功能非常有帮助， 因为您可以在切换台页面的媒体播放器面板上看到媒体池静帧片段编号及文件名列表。 媒体池媒体框上会显示数字，这样可以清楚表明哪个媒体框被指派给了媒体播放器。当媒体播放器的某个 媒体框中的内容被切换到节目输出后，该媒体框上的号码将变成红色，以提示此媒体框的内容正在播出。 而该媒体框中的内容作为预览输出时，媒体播放器的数字会变成绿色。 ATEM

在切换台页面上，您可以从媒体选项卡中的“媒体”下拉列表中选择想要的静帧来更改媒体播放器的指派 内容。只要点击播放器“媒体”列表里的箭头就可以从媒体池媒体框的列表中进行选择。

ATEMSoftwareControl图像文件类型 ATEM媒体页面可使用TGA、PNG、BMP、GIF、JPEG和TIFF等很多不同的文件格式。 TGA等格式包括了单独的“Alpha”通道以及RGB色 彩 通 道 。这 样 可 以 让 您 在 Alpha通 道 内 嵌 入 蒙 版 ，或 抠 像 。当 TGA图像加载到媒体播放器时，ATEM Software Control将自动检测到Alpha通道中的抠像图像 并 将 其 作 为 线 性 键 源 加 载 。因 此 ，您 的 TGA图文就完全透明地完成干净的抠像任务。

以下示例演示了如何在Photoshop中以Alpha通道创建标题的过程。

运行Adobe Photoshop并开始一个新项目。将项目设置为使用与您广播视频格式所相同的水 平和垂直尺寸。例如，如果您播出的是 1080p50，那 么 就 将 其 分 辨 率 设 为 1920 x 1080像素。

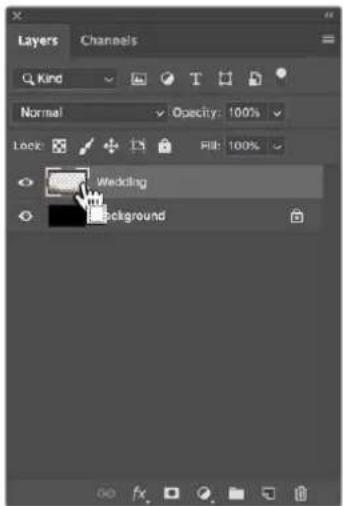

在图层面板中，创建一个新图层并构建想使用的图文。本次演示中，我们使用的是“Wedding”

Windows ），并点击您想要图文的图层缩略图。 这样可以在您的图像中生成一系列色彩通道不透明度数值选项。其不透明度数值决定了图文的

在临近的“Channels”（通道）面板，并点击“save selection as channel”（ 将 所 选 保 存 为 通 道 ）图 标 选 项 。

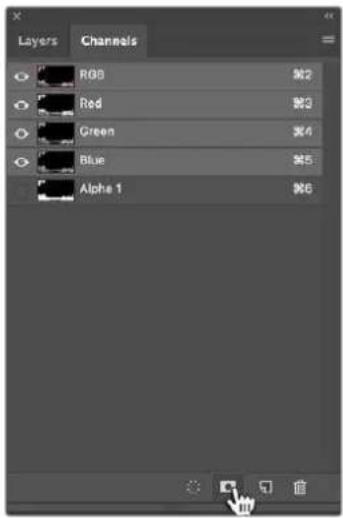

ATEMSoftwareControl现在将看到一个Alpha通道出现在RGB色 彩 通 道 下 方 。这 个 Alpha通道包括了您图文中组合色彩 通 道 的 灰 度 级 版 本 。请 记 得 勾 选 Alpha通道上的眼睛图标，确保该选项是选中状态，因此当TGA 文件保存时它才会包含在内。

现 在 ，您 的 选 项 已 经 被 用 在 创 建 Alpha 通 道 的 灰 度 蒙 版 。如 需 要 ，可 以 到 “ menu ”（ 菜 单 ）栏 并 点 击“select/deselect”（选中/取消）移除勾选选项。

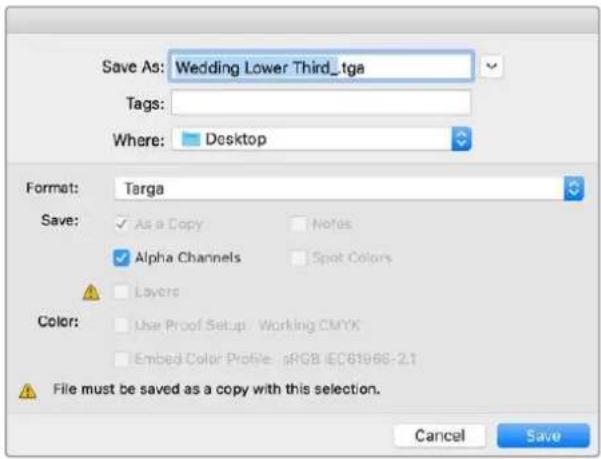

下面就可以保存TGA文 件 了。 到“File”（ 文 件 ）菜 单 ，然 后 点 击 “ Save as”（另存为）。键入文件名并选择文件保存地址。

Format”（ 格 式 ）一 栏 ，选 择 “ Targa” ，即 TGA文 件 全 称 ，并 确 保 选 中 “ Alpha Channels” （Alpha通道）复选框。

ATEMSoftwareControl7 点击“Save”（保存）。随后会出现Targa选项框，询问您想要保存的分辨率。选择“32 bits/pixel”。 这一选项为8bit红 、绿 、蓝 色 彩 通 道 和 Alpha通道4通 道 提 供 了 足 够 数 据 。点 击 “ OK”确定。

TGA文 件 就 保 存 好 了。 下面打开ATEM Software Control，并为媒体池加载文件。从此处，将图文拖至媒体播放器， 然后您所保存的Alpha通道将自动加载到媒体播放器键源中。键源使用Alpha通道中的灰度图 像告诉线性键控图文的透明度值。 如果要将线性键切换至直播，将会看到背景抠出完美透明的图文。

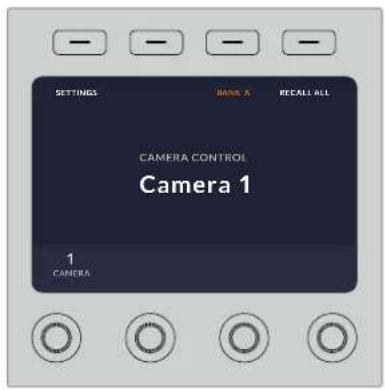

ATEMSoftwareControl使用摄影机控制 点击ATEM Software Control中的“摄影机”图标后，可打开摄影机控制功能，能实现从ATEM Mini控制 Blackmagic Pocket Cinema Camera 4K和6K型号。使用兼容镜头时，您可以通过这一功能轻松设置 摄影机的光圈、增益、对焦和变焦控制，并能使用摄影机内置的 DaVinci Resolve

影机色彩，缔造独特炫彩画面。 ATEM 控制摄影机时，ATEM切换台控制的工作原理是通过ATEM Mini的所有HDMI输入向目标设备发送摄影 机控制数据包。因此，您可以将ATEM Mini的HDMI输入连接到摄影机的HDMI接口上，摄影机将检测 到HDMI信号中的控制数据包，并让您在摄影机内控制这些功能。 ATEM Software Control 能自动知道每路输入连接的是哪台摄影机，因此 Tally

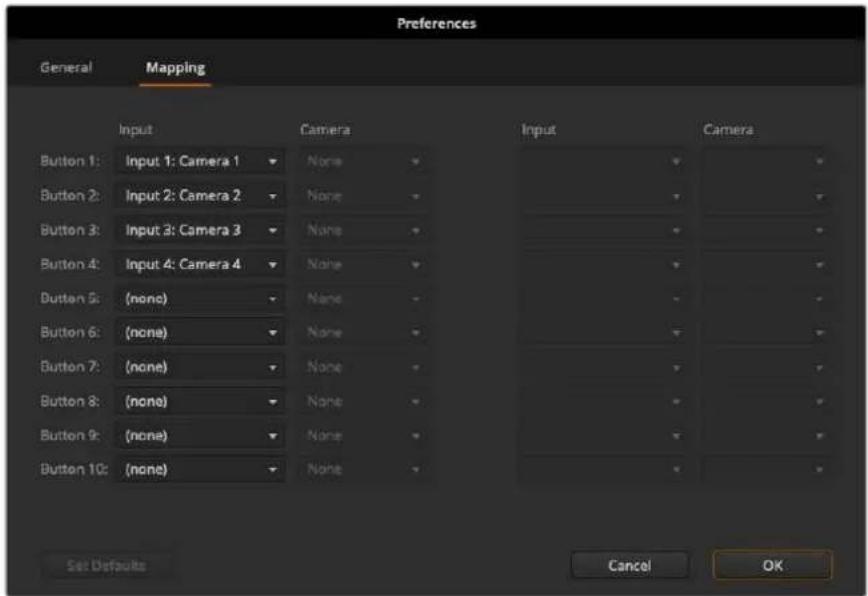

机。但如果您想更改按钮映射，让摄影机输入显示在不同按钮上，那么可以在ATEM Software Control 偏好设置中的按钮映射设置进行操作。

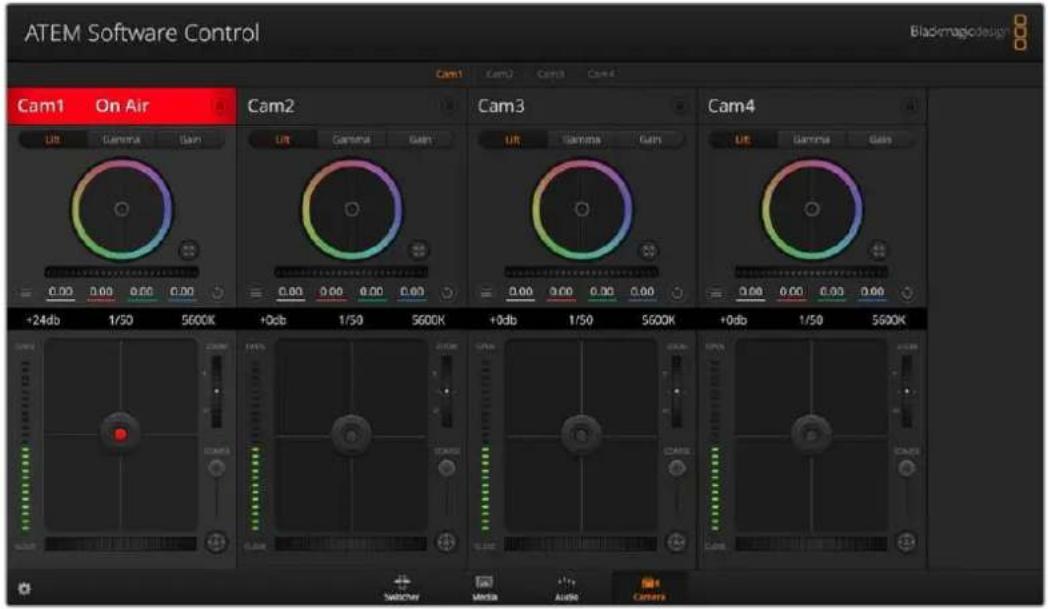

启动ATEM Software Control，点击位于软件窗口底部的摄影机按钮后，系统会显示一排有标签的 Blackmagic 摄影机控制窗口，窗口内包含各类工具，可用来调节和美化每台摄影机的画面。这些控制窗 口使用起来十分简单。只需以鼠标点击某个按钮，或点击并拖动这些功能来调节即可。

摄影机控制窗口的上方有一排按钮，可用来选择您想要控制的摄影机所对应的机位编号。

通道状态位于每个摄影机控制窗口的顶部，可显示摄影机标签、正在播出提示灯以及锁定按钮。按锁定按 钮可锁定某台摄影机的所有控制。正在播出时，通道状态会亮起红色，并显示正在播出提示。

使用摄影机控制摄影机设置 主滚轮左下侧的摄影机设置按钮可用来调整每台摄影机的图像信号的细节设置。 每个摄影机控制窗口都会显示通道状态，以便您明 确当前哪台摄影机正处于播出状态。使用色轮来调

YRGB 通 道 的 暗 部 、中 灰 和 亮 部 设 置 。

使用这一设置可对摄影机直播图像加以锐化。选择以下设置来降低或提高锐化程度：“关闭细节”、 “默认细节”用于低锐化、“中等细节”和“高度细节”。

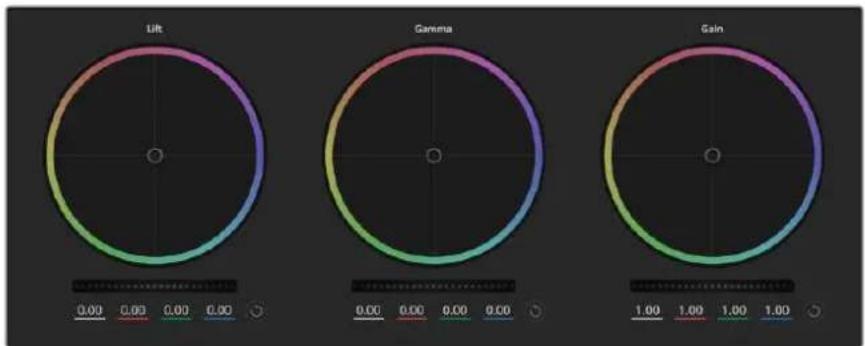

DaVinci Resolve 调 色 工 具 的 一 项 强 大 功 能 ，它 常 用 于 调 整 每 个 YRGB

中灰和亮部设置。点击色轮上方对应的三个按钮即可对相应选项进行调整。

使用色轮下方的主滚轮可同时调整所有YRGB通道，也可只调整每个暗部、中灰或亮部设置的

重置按钮位于每个摄影机控制窗口内右下方的位置，可方便您选择重置、复制或粘贴调色设置。 此外，每个色轮也都有各自的重置按钮。按下重置按钮可将某项设置恢复到默认值或是复制/粘 贴某项设置。粘贴功能不适用于锁定的控制窗口。 主重置按钮位于调色面板的右下角，可重置 Lift

Gain 色轮，以及对比度、色相、饱和 度和亮度混合设置。您可将调色设置逐一粘贴到摄影机控制窗口上，也可一次性粘贴到全部摄 影机上以保证整体统一效果。光圈、对焦、光圈上限设置和黑电平设置不受粘贴功能影响。当应 用“粘贴到全部”操作时，软件会弹出警告消息请求确认，这样能防止意外将新的设置应用到正 在直播且未启用锁定保护的摄影机上。 当应用“粘贴到全部”操作时，软件会弹出警告消息请求确认，这样能防止意外 将新的设置应用到正在直播且未启用锁定保护的摄影机上。

使用摄影机控制光圈/黑电平控制 光圈/黑电平控制位于每个摄影机控制窗口内的十字标交点上。当某台摄影机处于直播状态时， 对应的控制按钮会亮起红色。 要 控 制 光 圈 大 小 ，请 上 下 拖 动 该 控 制 按 钮 。如 只 需 调 整 光 圈 ，请 按 住 Shift键后拖动该按钮。 要降低或升高黑电平，请左右拖动该控制按钮。如只需调整黑电平，请在Mac计算机上按住 command键 ，或 在 Windows计算机上按住Control键 后 ，再 拖 动 该 按 钮 。 当某台摄影机处于直播状态时， 对应的光圈/黑电平控制按钮会亮起红色。

使用带有电子变焦功能的兼容镜头时，您可以通过缩放控制来实现镜头的变焦缩放控制。使用摄 影机控制窗口的缩放功能和使用镜头上的变焦按钮一样，一端是长焦，一端是广角。点击位于光 圈上限滑块上方的缩放控制，向上拖动可拉近镜头，向下拖动则可拉远镜头。

光圈上限设置位于光圈/黑电平控制按钮右侧，可限制光圈范围。这一功能可防止直播画面出现

要设置光圈上限，请使用光圈控制按钮将光圈打开到最大，然后上下拖动光圈上限滑块设置合 适的最大曝光值。光圈上限设置完成后，当您再次调整光圈时，光圈值就不会超过预先设定的 最 大 曝 光 值 了。

光圈提示灯位于光圈/黑电平控制按钮的左侧，可直观显示镜头的光圈大小。光圈提示灯可反映

自动对焦按钮位于摄影机控制窗口内右下角的位置。按下此按钮后，可在支持电子对焦的主动式 镜头上使用自动对焦功能。请注意，虽然大部分镜头支持电子对焦，但是有些镜头可设置为手动 或自动对焦模式，因此请确保您的镜头设置为自动对焦模式以使用这一功能。有些情况下，您可 以通过前后滑动镜头上的聚焦环来完成设置。

使用摄影机控制使用兼容镜头时，点击自动对焦按钮或左右拖动手动对焦控制可进行对焦。

当您需要对摄影机进行手动对焦时，您可以使用位于每个摄影机控制窗口底部的对焦滚轮。 左右拖动 对焦滚轮可手动调整对焦，并同时查看摄影机的视频画面，确保拍摄到清晰图像。

摄影机增益设置可用来增加摄影机的增益。在 Blackmagic Pocket Cinema Camera上 ，这 一

ISO 有关。这一功能在低光照拍摄条件下十分有用，它可为摄影机传感器增加额外的增益， 或ISO，以 避 免 图 像 欠 曝 。点 击 dB增益设置上的左右箭头来减少或增加增益值。 请根据需要适当使用增益功能，例如日落时在户外拍摄，光线会逐渐变暗，此时您就需要提升画 面亮度。请注意，增加增益值会增加画面噪点。

快门速度控制位于色轮和光圈/黑电平控制区块之间。要提高或降低快门速度，请将鼠标指针停 留 在 快 门 速 度 栏 ，然 后 点 击 左 右 箭 头 图 标 。在 Blackmagic Pocket Cinema Camera上 ，这 一

如果您注意到光线闪烁，请适当降低快门速度以消除这一现象。如果不想通过摄影机增益 功能来提升画面亮度，那么降低快门速度是个较好的办法，因为它可增加图像传感器的曝 光时间。由于提高快门速度可降低运动模糊现象，因此如果需要拍摄出清晰的动作画面， 您可以通过提高快门速度将运动模糊现象降到最低。

白平衡设置位于快门速度控制旁边，可通过点击色温指示器两侧的向左或向右箭头来进行调整。 不同光源会发出暖色或冷色调，您可通过调整白平衡来加以补偿。这样可确保白色的部分在拍摄 到的画面中依然为白色。 将鼠标指针停留在增益、快门速度栏以及白平衡指示器上时， 会出现箭头图标，点击箭头图标可调整相应设置

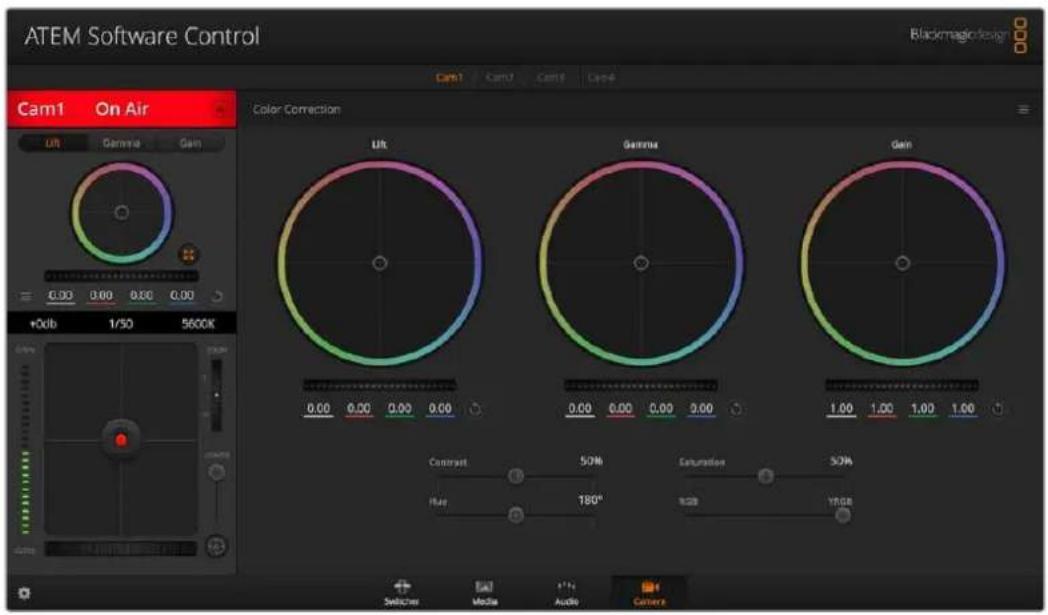

如果您具备一定的调色功底，可以将摄影机控制界面从切换台CCU风格更改为和后期制作调色系统相似

您的Blackmagic摄影机自带DaVinci Resolve一级调色工具。Blackmagic摄影机内的调色界面和 DaVinci Resolve完全相同，因此如果您使用过DaVinci Resolve，此刻就能将丰富的调色经验运用到 现场制作了。您可从任何摄影机控制窗口中展开这一调色面板，展开后可获得一个完整的一级调色界面， 可为摄影机提供更多调色控制和设置项。

DaVinci Resolve Primary Color Corrector图标展开调色窗口来调整设置。 该界面包含色轮组和饱和度等不同设置，您可以同时查看暗部、中间调和亮部的设置。请使用窗口顶部的 摄影机按钮来选择不同摄影机。 调色面板中的暗部、中灰和亮部三个色轮。

在色轮内任意位置点击并拖动 注意，您并不一定要点中色彩平衡图标并拖动方可执行此操作。色彩平衡图标移动时，下方对应的三个 RGB参数 会相应变化，反映所做的调整对各个色彩通道产生的变化。 在色轮内按Shift键并点击鼠标 可直接将色彩平衡图标移动到鼠标指针所指的精确位置，可快速实现大幅度调整。

重置调色设置，该项控制的主滚轮保持不变。 点击色轮右上方的重置控制 可重置色彩平衡控制及其对应的主滚轮。

色轮下方的主滚轮用于单独调整每个 YRGB通道的暗部、中灰和亮部控制项。 左右拖动来调整主滚轮。 使用主滚轮进行调整方法如下：

向左拖动可使所选的画面参数变深，向右拖动可使该参数变浅。进行调整时，下方的各项YRGB参数会根据 所做的调整发生相应变化。如只需对 Y通 道 进 行 调 整 ，请 按 住 ALT键或Command键并左右拖动鼠标即可。 由于这一调色系统采用的是 YRGB处理方式，您可以充分利用创意，并且可以只调整Y通 道 ，从 而 创 作 出 独 特 的 效 果 。当 “ 亮 度 混 合 ” 滑 块 位 于 右 侧 时 ，可 获 得 YRGB处理方式；当滑块位于左侧时，可获得常规的RGB 处理方式。通常，大部分DaVinci Resolve调色师都使用YRGB调 色 方 式 ，因 为 它 能 提 供 更 多 色 彩 平 衡 控 制，而且不会影响整体增益，因此能更快完成并制作出理想效果。

使用摄影机控制对比度设置 对比度设置可用来控制图像中最暗部和最亮部之间的差值。它与反向调整暗部和亮部主滚轮的效果类似。 该滑块的默认设置为50%。

饱和度设置可用来增加或减少图像中的色彩含量。该滑块的默认设置为50%。

色相设置可用来将整幅图像的色彩按照色轮最边缘的色相依次调整。默认设置为180度 ，显 示 的 是 原 始 色相分布。增加或减少这一参数可沿色轮最边缘分布的色相前进或后退。

Blackmagic摄影机内置的调色工具是基于DaVinci Resolve一级调色工具所设计的。DaVinci早在20世 纪80年代起就开始制造调色工具，大部分好莱坞电影都选择使用DaVinci Resolve进行调色。 这意味着您的摄影机所配有的是一款有着独特创意的强大调色工具，而 YRGB 处理便是其中一项强大的

调 色 时 ，您 可 以 选 择 使 用 RGB

YRGB 处 理 方 式 。高 端 调 色 师 选 择 YRGB 处理方式，是因为这种处理方式 能更精准地控制色彩，并且可以单独调整各个通道的参数，获得更具创意的选项。 当 亮 度 混 合 控 制 滑 块 位 于 右 侧 时 ，输 出 100%的YRGB调色方式。当亮度混合控制滑块位于左侧时，输出

RGB 调色方式。您可将亮度混合百分比设置在

之间的任何位置，以不同的混合输出 RGB 和YRGB调色。 左右拖动滑块来调整对比度、饱和度、色相以及亮度混合的设置。 如何才能设置到理想效果呢？ 最终还是取决于个人，因为调色纯属创意过程，不存在所谓对与错。只要 您觉得满意，那就是理想的设置。

连 接 后 ，摄 影 机 控 制 信 号 会 通 过 ATEM

Blackmagic 摄影机上。如果不小心从摄影机上对某 项设置进行了调整，摄影机控制会自动重置该设置，使二者保持同步。

宏命令是一种十分便捷的控制方法，它可以将一连串的切换台操作自动化，以便您按下或点击一个按钮就 可以重复一系列操作。例如，您可以记录一连串不同视频源的转场，包括键控特效、调音台调整、摄影机控 制设置等更多操作命令。将所有操作记录到一个宏命令按钮之后，当您按下该宏命令按钮的时候，所有之 前记录下来的操作都将立即开始执行。宏命令可以在 ATEM Software Control 的宏命令窗口中进行记录， 保存在您的ATEM Mini内部。您可以通过软件控制面板运行所有记录的宏命令。 ATEM

ATEM Software Control 中的宏命令窗口界面，请点击标题栏里的“宏命令”选项，或按 Shift

Windows 用 户 ）调 出 该 窗 口 。宏 命 令 窗 口是一个浮动窗口，您可以在桌面上自由调整该窗口的位置。当您在切换台、媒体、音频和摄影机页面之 间切换时，该窗口可一直置于顶层供您使用。当记录一条宏命令时，您甚至可以点击该窗口右上角的最小 化图标 来精简该 窗口的尺寸。 ATEM

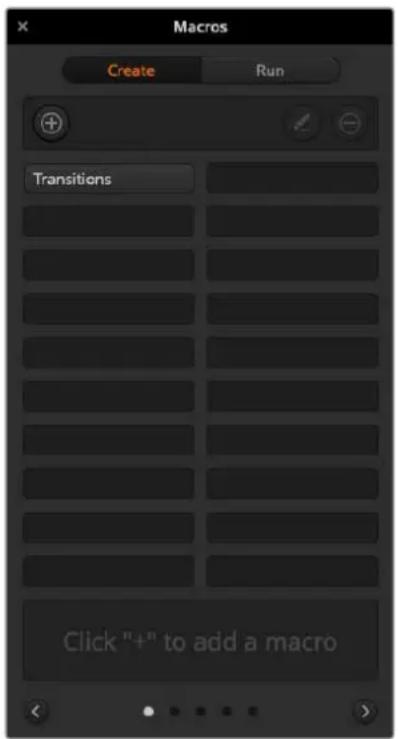

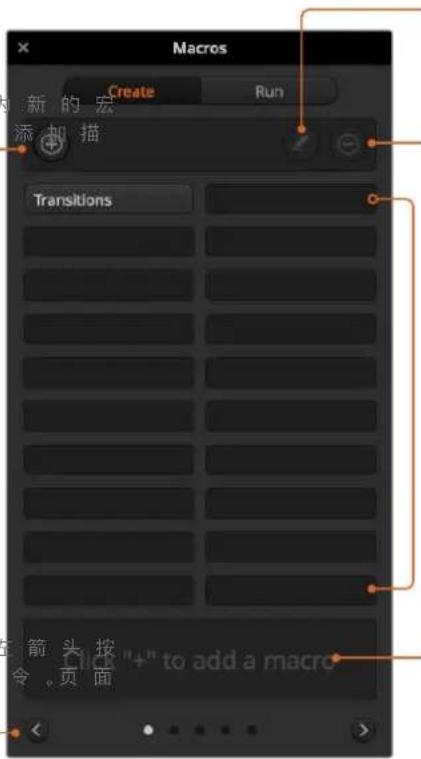

Software Control中的“宏命令”窗口可用于宏命令的记录和运行，让您一按按钮便能轻松快捷地重复一系列复杂的切换台

宏命令可以被记录到100条宏命令槽中的任意位置。每个页面中可显示20条 宏 命 令 槽 。按 窗 口 底 部 的 箭 头 按钮可前后翻页。按创建和运行按钮可在上述这两个页面之间切换，这样您就能先记录好您的宏命令，并 于现场制作时运行这些宏命令。

宏命令记录时要求条理清晰，所记录的一连串操作从头至尾的顺序都需清楚明白，期间不容有误。这是因 为宏命令会一一记录下所有设置、所有按下的按钮以及切换台操作。当您运行一条宏命令的时候，您所记 录到这条宏命令里的全部切换台操作都将被精确地重复出来。 此处需要强调的是，宏命令只会记录下您所更改的设置。例如，如果您需要一个时长为3:00秒的转场， 而您的切换台转场时长已经被设为3:00秒，此时您需要更改时长，再将其重新设置回3:00秒才能完成准 确的宏记录。如果您不这样做的话，您所需要的转场时长将不会被记录到宏命令中，而当您运行宏命令的 时候，它只会使用切换台最近一次设置的转场时长。如此可见，精确操作是多么的重要！ 如果记录宏命令的时候有多项设置被更改，而您想让这些设置回到某一特定状态，只需要在记录宏命令的 最后几步时恢复这些设置即可。您甚至还能将记录的宏命令用于恢复各种不同项目的设置。您有多种使用 方法。记录宏命令的时候切记：更改所有您想要更改的设置，这样才能创建出您想要的效果。 使用ATEMSoftwareControl记录宏命令 在下面这个例子里，我们将创建一条宏命令，从而让您的ATEM切换台执行一个3秒的混 合转场，从彩条过渡到色彩 1，停 留 时 间 为 2秒 ，然 后 再 执 行 一 个 3秒的混合转场进入黑场。 请试着在您的ATEM切换台上建立这条宏命令，这样可以帮助您熟悉宏命令的创建步骤。

启动ATEM Software Control，打 开 “ 宏 命 令 ” 窗 口 。

点击“宏命令”命令窗口中“创建”按钮，进入创建宏命令的页面。

点击其中一个宏命令槽，以便记录和存放宏命令。在这个例子中，点击的是宏命令槽1。 您选中的宏命令槽会标以橙色边框。

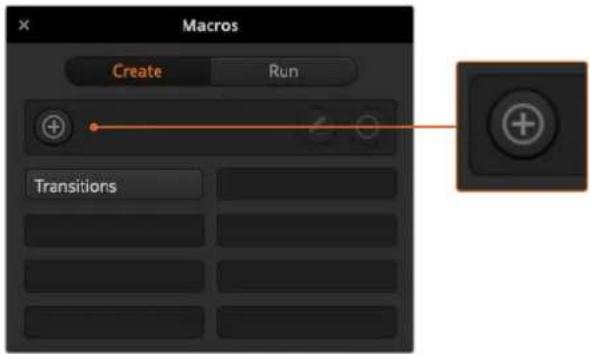

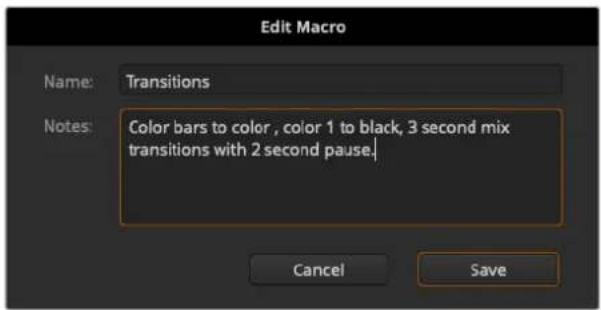

点击标有加号图标的创建宏命令按钮以打开创建宏命令弹出窗口。 如果需要，您可以为宏命令键入名称和描述。这样一来，您就能良好地管理所有的宏命令，并 快速查看到每条宏命令的作用。当您点击一条宏命令的时候，您的备注会出现在状态窗口中。 要开始记录宏命令，请选择一个宏命令槽，然后点击加号按钮创建宏命令。键入您的备注，然后点击记录按钮。

弹 出 窗 口 将 会 关 闭 ，您 的 ATEM Software Control软件控制面板则会出现红色边框，提示您此 时正在记录宏命令。请注意界面顶部边缘处的“添加暂停”按钮。

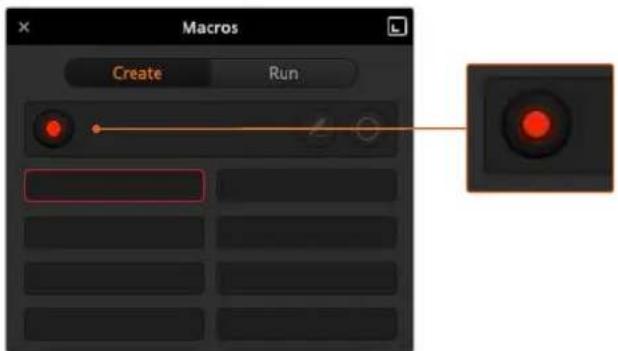

使用宏命令现在，您的宏命令正处于记录状态，您可以开始各类切换台的操作。 记录时，创建宏命令按钮会变成红色圆点记录按钮。当 您完成切换台操作后，请点击记录按钮来停止记录。

点击“切换台”页面中节目面板上的“彩条”按钮。这样可以将彩条画面设置为您切换台的节目输出。

打开转场设置面板，并设置为“混合”。 如果已选中“混合”，请记住要选择一个不同的转场类型，如“划像”转场，然后再点击“混合”，以便 宏命令可以记录这一设置。

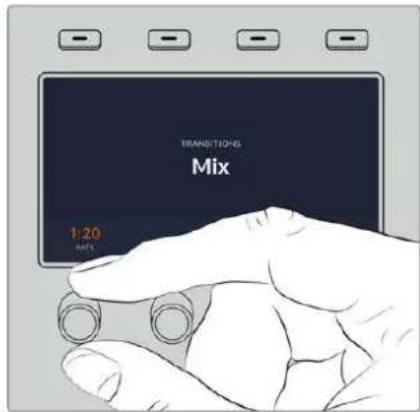

现 在 ，请 将 转 场 “ 时 长 ” 更 改 为 3:00。这 样 就 可 以 将 混 合 转 场 时 长 设 置 为 3秒。

点击“转场风格”面板中的AUTO（自动）按钮。您的切换台将执行一个从彩条画面到色彩1的混

秒后再执行其他转场，请点击红色边框顶部的“添加暂停”按钮。然后会 打开一个“添加暂停”窗口。将暂停时间设置为5秒00帧 ，然 后 点 击 “ 确 认 ” 。

间来完成。因此，如果您需要添加暂停，您需要考虑到所设转场的时长加上下一个转场开始前

方法是添加两次不同的暂停，一次用于转场的时长，另一次用于您需要的暂停时间。具体由您决定。

现 在 ，请 选 择 “ 预 监 ” 面 板 上 的 BLACK（ 黑 场 ）按 钮 ，然 后 点 击 “ 转 场 风 格 ” 面 板 中 的 AUTO（自动） 按钮。您的ATEM切换台将执行一个混合转场进入黑场。

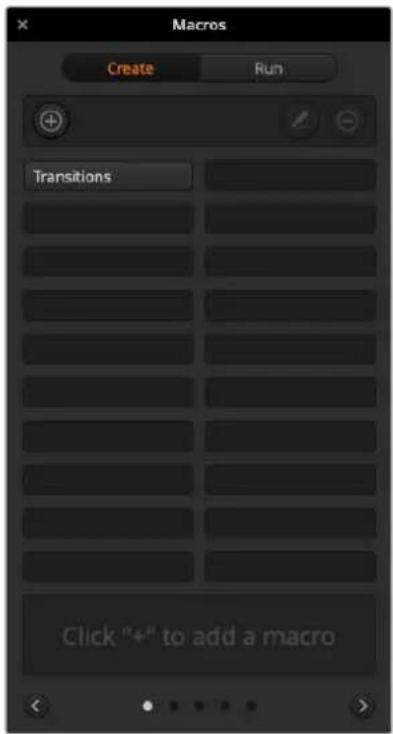

点击“宏命令”窗口中的记录图标来停止宏命令记录。 至此，您刚记录完成的宏命令便作为一个按钮被添加到了宏命令槽中。要预览您的宏命令，请点 击“宏命令”窗口中的“运行”按钮，进入运行页面。一旦选择了“调用和运行”，只要您在“宏命令”窗 口中点击任何宏命令按钮，该宏命令就会立即开始运行。现在请点击您新创建的名为“ Transitions

如果您想要选中的宏命令立即开始运行，请按“调用和运行”按钮。启用这一功能后，您只需一键 便可同时加载并播放您的宏命令。

使用宏命令如果您的宏命令成功完成设置，只要按下“宏命令”窗口中的对应按钮，就能让 ATEM

条到色彩1的转场，转场时长为3秒 ，暂 停 为 2秒，然后再执行另一个时长为3秒 的 混 合 转 场 进 入 黑 场 ，全 部 步 骤 一 键 完 成 ！同 时 ， ATEM 切换台的软件控制面板上还将显示橙色边框，提示您此时正在播放某条宏命令。 如果您的宏命令没有按照您预期的来执行，请按照上述步骤记录宏命令即可。 ATEM

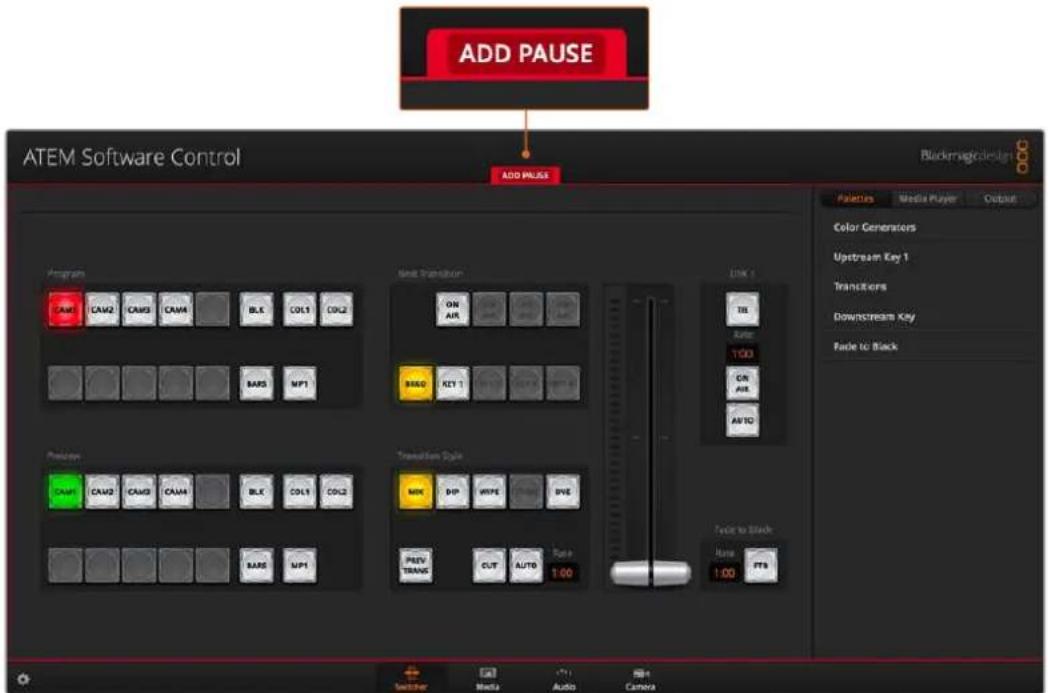

Control 界面以红色的边框提示您此时正在记录宏命令。位于红色边框顶 部的“添加暂停”按钮可用来输入切换台各项操作之间的暂停时间。 为您的宏命令键入名称和描述，以便日后更好的管理各类记录了不同切换台操作的宏命令。

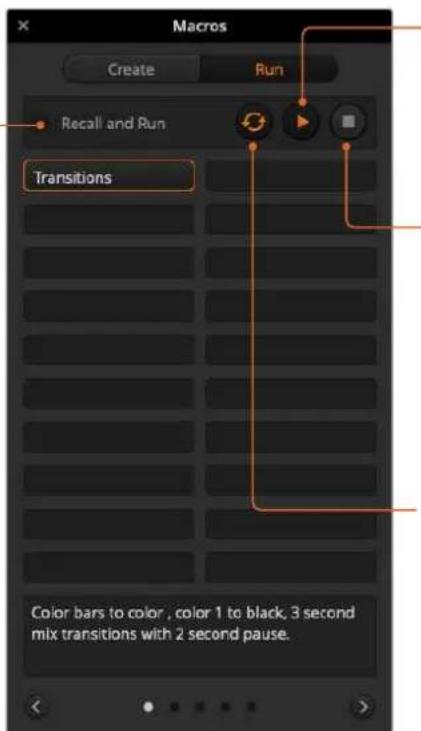

使用宏命令图中显示了完成宏命令记录后，宏命令窗口中所显示的宏命令按钮。要运行一条宏命令，请点击“运行”按钮进入运行页面。现在，您可以点击某个宏命令按钮来加载和/或运行某条 宏 命 令了。

宏命令还能包含触发其他宏命令来作为该宏命令记录的一部分。这样一来，您就能将多条小型宏命令组 建成为一条更大规模的宏命令，例如，您可以记录多条含有有限操作的宏命令，然后将它们合并成为一条 庞大的宏命令。这样做是因为如果在记录一条庞大的宏命令的时候出现了任何错误，您都必须得从头来 记录。而这个办法可以将大规模的宏命令分成一小段一小段完成。 利用小型宏命令构建大型宏命令的办法还能让您通过重新记录某些想要更改的小型宏命令来实现对大 型宏命令的编辑，然后再将小型宏命令合并回大型宏命令之中。 将多个小型宏命令合并为一个大型宏命令的步骤如下：

开始记录一条新的宏命令，然后在宏命令记录时点击“运行” 按钮进入运行页面。

选择“调用和运行”可通过一键自动运行宏命令，或者取消选择该按钮则可先加载宏命令然后再

运行一系列小型宏命令，并设置每个宏命令之间的暂停时间为每个小型宏命令的时长，直到您 完成 大 型 宏 命 令。

停止记录。现在，您就拥有了一个复杂、强大的大型宏命令，这个大型宏命令由多个小型宏命令 组成，并能根据需要轻松进行更改。 操作的数量并无限制。您可以轻松制作出复杂的转场效果，使用各类键控创建独特的重复效果，或设置

Blackmagic Studio Camera 各项设置、图文叠加以及 DVE ，并且再也不用在每次开始新节目制 作的时候重新组织这些操作了。宏命令是一项富有趣味且十分高效的功能！

点击此按钮可打开创建宏命令弹 出 窗 口 。您 可 以 在 此 处 为 新 的 宏 命 令 命 名 ，并 在 备 注 栏 内 添 加 描 述，然后点击记录便可开始记录

宏 命 令 ，只 需 点 击 Macros

部的向右箭头按钮，并打开下一 页 宏 命 令 即 可 。点 击 向 左 箭 头 按 钮 可 返 回 上 一 页 的 宏 命 令 。页 面 底部正中的圆点标签可提示您当

先选择您想要编辑的宏命令，然后点击此按钮来 编辑宏命令的名称和描述。 删除宏命令按钮：先选择您想要删除的宏命令， 然后点击此按钮将其删除。

该窗口可提供十分有用的提示和状态信息， 可以帮助您更好的准备宏命令的记录和运行。 当选中一条宏命令时，该窗口还会显示您所添加

将记录完成的宏命令保存到一个宏命令槽内之 后，它会变成一个宏命令按钮，每页可显示

宏命令槽。如果某条宏命令在记录时并未取名， 其名称将使用所选宏命令槽的号码。 宏命令窗口的“运行”页面

选中“调用和运行”功能后，您只 要按下某个宏命令的按钮就可以 立即运行这条宏命令。取消选中 “调用和运行”功能后，您按下某 个宏命令按钮时会先加载该宏命 令，当您按下播放键的时候才开

取消选中“调用和运行”按钮时按下某个宏命令按 钮可先加载这条宏命令，然后按下播放键可开始

按下停止按钮可停止播放某条宏命令，但会在完 成当前操作步骤后停止。例如，如果您在转场进 行了一半的时候按下停止按钮，切换台将完成当

当您按下循环按钮，再运行某条宏命令的时候， 此宏命令将连续循环运行直到您按停止按钮为 止。当取消选中循环按钮时，您的宏命令将于运

使用宏命令更改切换台设置 点击切换台设置齿轮图标将打开设置窗口，在此您可以更改常用切换台设置、音频、标签、 HyperDeck 及远程设置。这些设置分成不同选项卡。如果您使用ATEM Mini Pro，还 设 有 多 画 面 分 割 设 置 选 项 卡 。

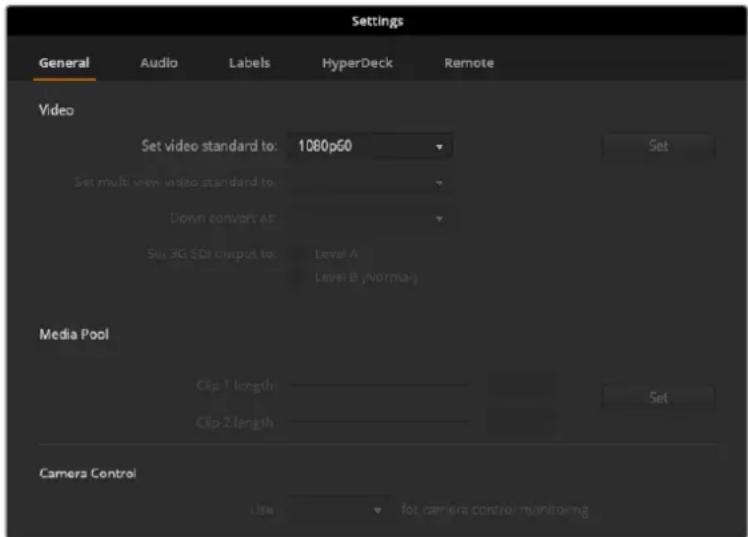

视频设置是用来为ATEM Mini选择所运行视频格式的。当首次连接HDMI信 号 源 时 ，视 频 格 式 将 自 动 设 置，但如果您想要更改视频格式就可以使用该设置来操作。所有视频信号源会转换成与所设置视频格式

ATEM Mini自动检测到的第一个所连接的视频格式时，请选择“自动模式”。 要设置视频格式，可从“将视频格式设为”下拉菜单中选择您想使用的格式，并点击设置按钮。视频格式一 经更改，切换台将移除之前载入媒体池的所有静帧，因此最好是载入任何媒体文件之前设置视频格式。

更改切换台设置支持的视频输入格式 1080p59.94 1080p50 1080p29 1080p25 1080p24 1080p23 720p59 720p50 设置音频输入和输出行为 “音频”选项卡可让您选择音频跟随视频的功能，以及将麦克风输入设为麦克风或线路电平音频的设置。 麦克风信号通常要比来自其他音频设备的线路输出要弱。因此，如果选中了麦克风，输入信号会被稍微加 强以作补偿。这也意味着，如果连接的是线路电平输入，但误选了麦克风选项，那么音频听起来会特别响。 所以如果您的音频听起来比平时响很多，请检查是否误将线路电平选成了麦克风选项。

切换源信号时，可更改音频跟随视频功能。例如，选择“切换时硬切音频”选项可以从一个输入音频立即切 换到另一个。如果您想要音频在一小段时间内平滑过渡，请选择“切换时添加音频转场”。

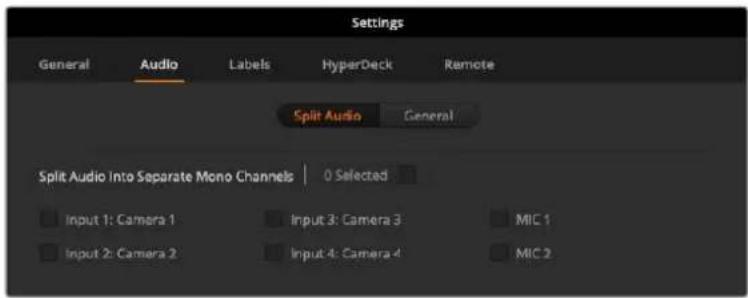

将一个单声道输入信号分离成两个独立的单声道。这样能有助于将单声道输入混合到立体声主输出的两 个 声 道 中 。您 也 可 以 在 音 频 页 面 上 使 用 先 进 的 Fairlight控制来添加立体声模拟效果。 点击相应输入的复选框来分离该输入上的通道。

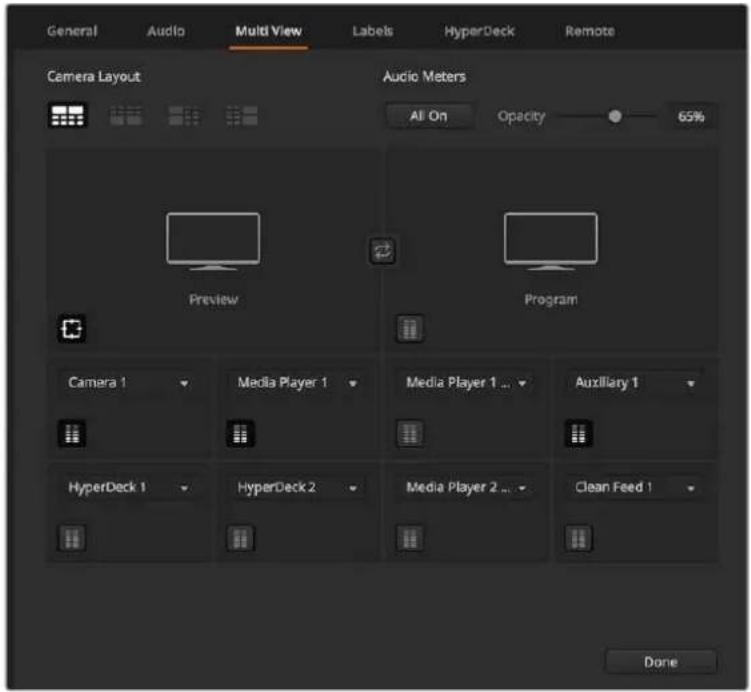

更改切换台设置多画面分割设置 如果您使用ATEM Mini Pro，多画面分割设置可让您设置多画面分割布局。您可以互换多画面分割里节 目与预监分割画面的位置，只要点击两个分割画面之间的交换按钮即可。 多画面分割设置还具有开启或关闭窗口中安全区指示的选项。只要点击预监窗口内的安全区图标即可。 在多画面分割设置中使用“开启全部”按钮可将所有切换台源媒体和节目分割画面的音频都开启或关闭； 您也可以在每个窗口中点击音频表图标将它们逐个开启或关闭。音频表的不透明度可通过左右拖动不透

Tally 功能，因此只要多画面分割中的任何信号源作为节目或预监输出的画面使用，对应 的分割画面会分别标以红色或绿色边框。白色边框代表此信号源当前未处于预览输出上或节目输出上正在 播出。红色边框代表此信号源正用于节目输出，绿色边框代表此信号源处于预监输出。 Multi View 输出的预监窗口有安全区标识，以便您确认节目在监视器上的情况。外边框代表

全 区 ，内 边 框 代 表 4:3的图文安全区。

输入标签设置可让您用长短名称自定义每路输入。短名称将显示在软件控制面板的切换台输入按钮位置。 简短的4字符是用来标注源名称显示栏上的视频输入。长标签的名称可输入20个 字 符 ，它 们 会 显 示 在 软 件 控制面板和ATEM Advanced系列硬件控制面板显示屏上用来选择各类视频源的下拉框。 要更改输入名称，请点相应文本框，输入文本并点击“保存”。新的输入名称会立即显示在软件控制面板上， 如果连接了硬件控制面板的话，这些名称也会显示在硬件控制面板上。为确保名称一致性，推荐您同时更 改长标签和短标签。例如，使用Camera 1作 为 长 标 签 时 ，请 使 用 CAM1作为对应的短标签。 HyperDeck

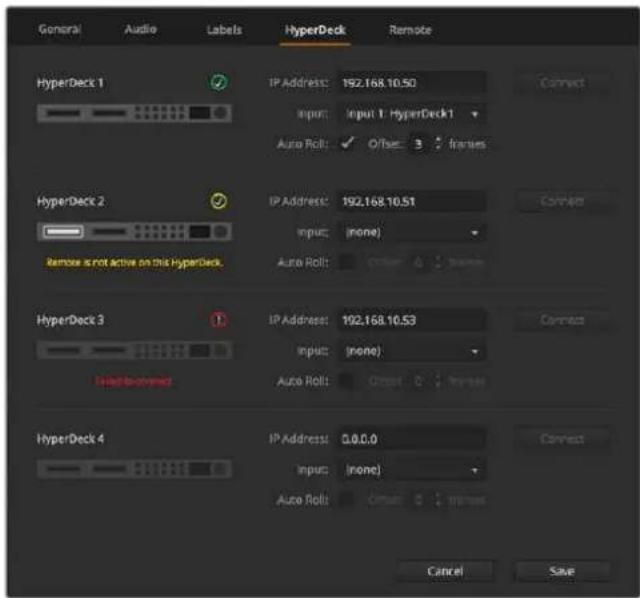

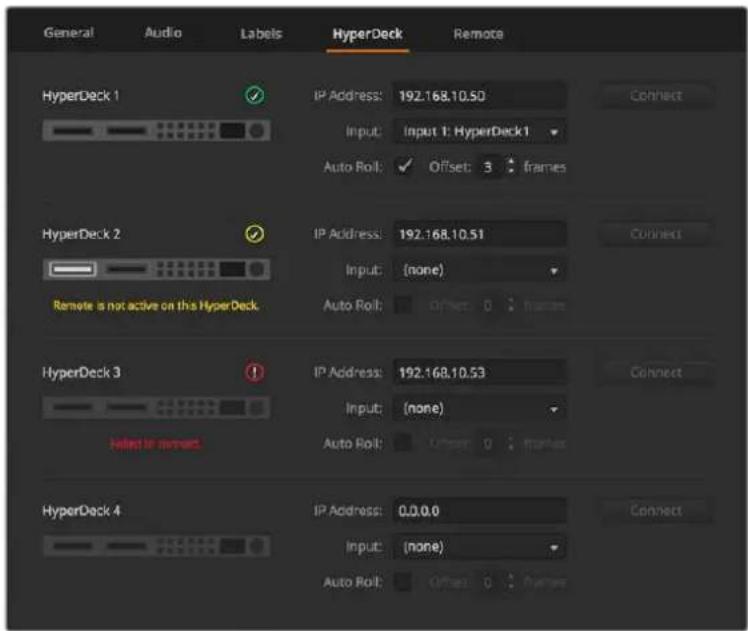

HyperDeck的各项设置 您可通过以太网连接多达4台Blackmagic HyperDeck Studio型号硬盘录机到网络并通过ATEM Software Control进 行 控 制 。当 连 接 HyperDeck设 备 时 ，使 用 这 些 设 置 来 配 置 IP地 址 、选 择 HyperDeck所连接的 输 入 、开 启 或 关 闭 每 台 HyperDeck的自动播放功能、设置它们的帧偏移设置从而可以纯净切换等等。

更改切换台设置每台HyperDeck上方和下方会出现状态提示，因此您可以轻松看到它们是否连接成功以及它们的远程按钮是否启用。

ATEM 切 换 台 ，以 及 设 置 “ HyperDeck ”配置的详情，请参阅本手册“HyperDeck控制”部分的内容。

您可以将多种信号源指派到 HDMI 输出上。例如，所有的视频输入、节目、预监，以及游戏时直接从摄影机 1低延迟环通输出。 ATEM Mini Pro还设有强大的多画面分割功能，模式设置下是HDMI输 出 信 号 。多 画 面 分 割 可 让 您 在 一 个屏幕上监看所有输入源和输出信号。更多关于多画面分割的信息，请参考“ATEM Mini Pro型号额外功 Mac

HDMI 要设置HDMI输出，只要在菜单栏点击“输出”选项，然后滚动列表到您想要输出的信号源选项。选定 后，HDMI输出将立即更改。菜单中则会显示当前信号源被勾选。 “节目/预 监”及“A/B式”转场控制 ATEM切换台的出厂设置为节目/预监切换模式，这也是目前混合/特效风格切换台的标准模式。如果您较 为熟悉过去的A/B式 切 换 ，您 可 以 将 这 一 设 置 更 改 为 “ A/B式 切 换 ” 。请 到 ATEM Software Control软件控 制面板偏好窗口中的“转场控制”选项中完成这一更改。

ATEM Software Control软件控制面板可保存或恢复您对切换台所做的部分特定设置或全部设置。这一 强大功能对于使用常规设置的现场制作而言，可为您节省大量时间。例如，您可以从笔记本电脑或USB硬盘立即恢复之前保存的画中画设置、下横栏图文及具体的键设置。保存设置菜单 更改切换台设置保存您的设置

到ATEM Software Control软件控制面板的菜单栏上选择“文件” > “另存为”。

之后将弹出一个窗口询问您文件名称和文件夹地址。完成操作后，点击“保存”。

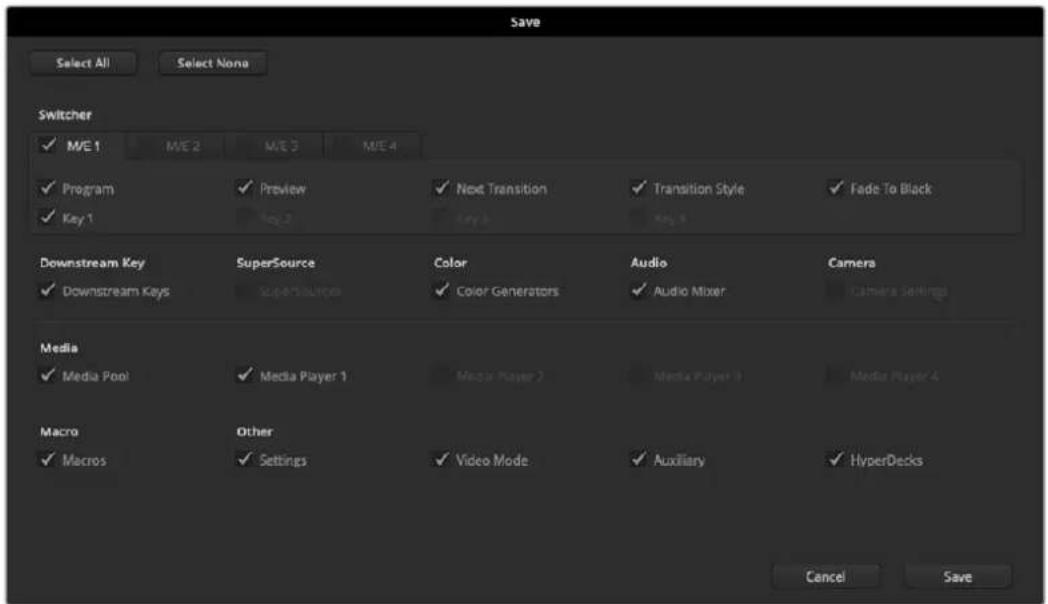

然后您会看到保存切换台状态面板，它包含了 ATEM 切换台每个区块的所有可用设置及对应的复 选框。默认选中“全选”复选框。如果勾选“全选”复选框后进行保存，ATEM Software Control将 会保存切换台全部设置。如果您只需要对某些具体设置进行保存，请取消勾选不需要保存的设置 选项，或者取消勾选“全选”复选框，取消全部设置选项后，便可单独选择想要保存的个别设置。

ATEM Software Control将您的切换台设置保存为XML格 式 ，另 外 还 有 包 含 ATEM媒体池内容的文件夹。 ATEM

Control 软件控制面板可以保存和恢复切换台现场制作时的所有设置，包括键设置、转场风格、媒体池内

保存设置之后，您可随时通过“文件”> “保存”路径进行快速保存，或者通过热键保存，该热键在Mac电 脑上为Command加S，在 Windows电脑上为Ctrl加S。此操作不会覆盖您之前保存的设置，而会将保存

XML 文件添加到目标文件夹下，您可通过文件标注的时间和日期将它们清楚区分。 这样您就可以根据需要随时恢复之前保存的设置。

到ATEM Software Control软件控制面板的菜单栏上选择“文件”> “恢复”。

此时会弹出窗口询问您要打开的文件。选择您保存的文件并点击“恢复”。

然后会出现一个窗口，里面含有 ATEM 切换台每个区块中您所保存的所有设置，每个设置都有一 个激活的复选框。勾选“全选”可恢复所有保存的设置，或者只勾选您需要恢复的设置。

如果您的切换台设置保存在笔记本电脑上，那么您就可以将这些设置携带到工作场地。只需要将您的笔 记本电脑连接到任何一台ATEM切换台，便可快速恢复切换台设置。

更改切换台设置现场制作繁忙而令人兴奋，因此紧张忙碌的您也有可能会在制作结束后忘记备份保存文件。如果您有需要 保存的设置，可以将它们保存到计算机和外部硬盘，如USB硬盘。这样，您一方面可以将设置随身携带， 另一方面，单一电脑上的设置被误删，您还能使用备份文件。

如果您想个性化切换台设置，可将整个切换台状态保存为您的默认开机状态。点击ATEM Software Control软件控制面板菜单栏上的“文件”菜单，选择“保存开机状态”即可。这样一来，每次您重启切换台 时，它都会默认使用您保存的设置开机。如果想要删除您保存的开机状态，并在重启后回到出厂设置，请 到“文件”菜单下选择“清除开机状态”即可。 在笔记本电脑上保存切换台设置为您提供了便携式解决方案，使您能在任何 ATEM 切换台上恢复您的个性化设置。使用 USB 盘保存设置意味着您可以将您的个性化切换台设置随身携带。

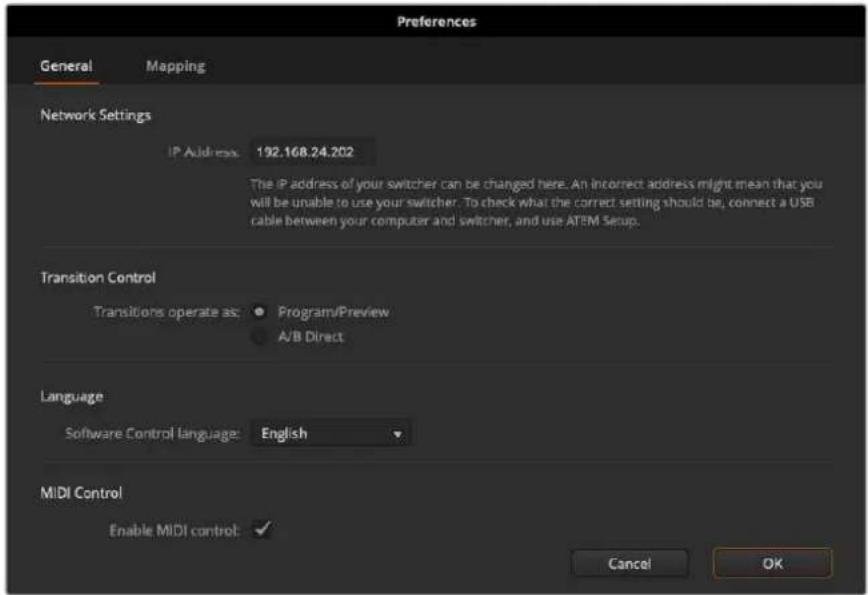

偏好设置分为“常用”偏好设置和“映射”偏好设置。常用偏好设置包括网络设置、转场控制及语言选择选项。

ATEM Software Control可被设置为英语、德语、西班牙语、法语、意大利语、日语、韩语、葡萄牙语、俄 语、土耳其语以及简体中文显示。 安装后首次运行ATEM Software Control时，系统会弹出初始设置对话框，提示您设置软件语言，您也 可以在之后随时更改软件的语言设置。 更改语 言显示 步骤 如下：

到屏幕上方的菜单栏中选择“ATEM Software Control”并 打 开“偏 好 设 置 ”。

到常用偏好设置中的“软件语言显示”设置项，从下拉菜单中选择想要的语言。

更改切换台设置屏幕将弹出提示信息要求确认您的更改。点击“更改”。 ATEM Software Control将关闭后重启，并应用您所选择的语言。

Control 的偏好设置中更改其语言显示。

在映射偏好设置中，您可以将各路输入指派到位于预监和节目列的相应按钮上。 ATEM Software Control和外部ATEM硬件控制面板均支持按钮映射，以便您将信号源指派到不同按 钮上。例如，不常用的信号源可指派到相对次要的按钮上。每个控制面板可单独设置按钮映射，因此软件 控制面板上设置的按钮映射并不会影响硬件控制面板上的按钮映射。 可以将重要的摄影机指派到更明显的按钮上

更改切换台设置使用键盘热键 在标准QWERTY键盘上使用热键可快速控制切换台的某些功能，各类热键详见下表：热键 功能

1> - <0> 预监切换台输入1-10的信号源。0 = 输入10。

Shift> <1> - <0> 预监切换台输入11-20的信号源。Shift 0 = 输入20。

Control> <1> - <0> 将切换台输入1-10的信号源热切换到节目输出 按下并松开<Control>， 然后按<1> - <0> 将切换台输入1-10的信号源热切换到节目输出 热切换保持开启， CUT按钮亮起红灯。

Control> <Shift> <1> - <0> 将切换台输入11-20的信号源热切换到节目输出 按下并松开<Control>， 然后按<Shift> <1> - <0> 将切换台输入11-20的信号源热切换到节目输出 热切换保持开 启，CUT按钮亮起红灯。

Control> 关闭热切换（如果热切换当前呈开启状态）。CUT硬切按钮亮起白色。

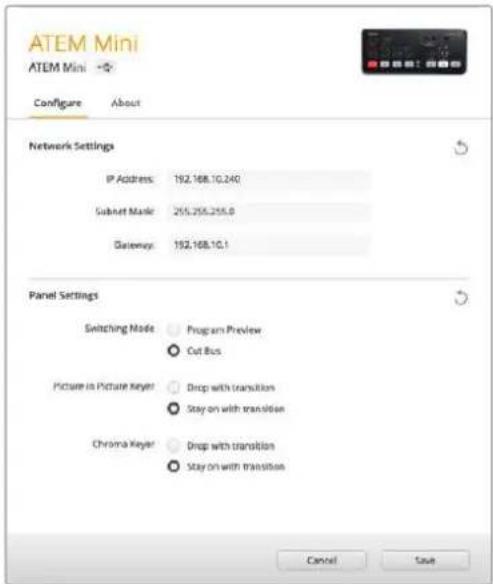

ATEM Mini，为设备命名，更改网络设置以及提供面板设置，包括节目预监和Cut Bus切 换 模 式 ，及 切换设置相关的键控等。 提示  关于如何更改网络设置的更多信息，请阅读“连接到网络”部分的内容。

Mini 要更新ATEM Mini，只 要 通 过 USB或以太网将设备连接到您的计算机。运行ATEM Setup。如 果 您 计 算 机 上的软件版本比安装在ATEM Mini上的版本更新，就会出现对话框提示您更新。只要点击“更新”按钮，并 根据屏幕提示即可更新。出现的进度条会出现提示让您知道何时更新完毕。

切换模式 该设置可让您将 ATEM Mini Cut Bus 切换模式。详情请参阅“切换模式”部分的内容。画中画键控该设置可让您选择在屏幕上一直保持画中画的功能，从而您可以切换画中画下方的内容，或将它与下一个转场绑定，当执行转场时它将从屏幕切出。随转场切出 将画中画和下一个转场绑定，当执行下一个转场执行时，它将从屏幕切出。转场后保持 画中画将一直位于直播状态，因此切换信号源不会影响画中画功能。 随着转场切出是把画中画和转场绑定，让您平滑地关掉画中画，但在控制面板上按下相应的按钮可随时关闭画中画。 ATEMMini初始设置色度键控 这些设置与画中画键控设置类似，但是应用于上游键控。随转场切出 将上游色度键控和下一个转场绑定，当执行下一个转场执行时，它将从屏幕切出。转场后保持 上游色度键控将一直位于直播状态，因此切换信号源不会影响色键。 “关于”页面显示了计算机上当前安装的ATEM软件版本。

ATEM Mini的名称，点击“标签”编辑框，键入新名称并点击“保存”即可。 设置Open Broadcaster ATEM Mini Pro型号可以使用其以太网连接直接开始流媒体直播，但如果您想要使用外接计算机直 播 ，可 以 通 过 USB-C接口连接，设备会作为网络摄像头信号出现在计算机上。这样您就可以使用Open Broadcaster等流媒体直播软件进行直播了。 本节内容将介绍如何使用 Open Broadcaster通过USB-C网络摄像头输出口进行直播。 Open Broadcaster ATEM Mini

Vimeo Live 等常用流媒体软件之间的流媒体平台。Open Broadcaster会把视频压缩到流媒体程序易于管理的比特率。 以下示例演示了如何设置Open Broadcaster来从ATEM Mini的网络摄像头输出通过YouTube流媒体 程序进行流媒体播出的。

运行OpenBroadcaster并点击“Sources” 选择“VideoCaptureDevice”（ 视 频 采 集 设 备 ）。

为新信号源命名并点击“OK”。 在 设 备 下 拉 菜 单 中 ，选 择 “ BlackmagicDesign” 并点击“Ok”。 设置OpenBroadcaster5 6 下面到您的YouTube账 号 。导 航 到 “ video/live” （视频/直播）选项并点击“getstarted”（ 开 始 ）。 在YouTube“Stream”（直播）选项中，键入您的播 出内容信息，点击“createstream”（ 创 建 直 播 ）。

YouTube会 生 成 流 媒 体 名 称 / 密 钥 ，可 以 将 Open Broadcaster导向您的YouTube账 户。

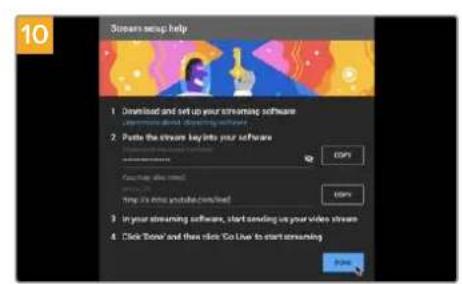

Copy”（复制）按钮。复制将 要粘贴到OpenBroadcaster的流媒体密钥。

OpenBroadcaster，在 菜 单 栏 中 点 击 “OBS/preferences” 打 开 偏 好 设 置 。选 择 “Stream”。粘 贴 刚 才 从 YouTube复制的流媒体密 钥，并点击“OK”。

OpenBroadcaster的流媒体预览窗口中就 会显示来自ATEMMini的视频。

要把OpenBroadcaster的播出链接与 YouTube相 连 ，请 在 屏 幕 右 下 角 点 击 “ Start Streaming” 。该 步 骤 可 以 建 立 从 Open Broadcaster到YouTube的 链 接 ，其 余 都 在 YouTubeLive中进行设置。 回到YouTubeLive，您 将 看 到 背 景 中 来 自 ATEM Mini的网络摄像头节目输出。点击“Done”（ 完 成 ）。

OpenBroadcaster现在可以和YouTube Live进 行 通 信 了 ， 您 就 可 以 开 始 播 出 。下 面 ，运 行 最终检查来确保运行无误。 如果都设置好了，就可以点击“GoLive” 开 始 播 出 了。

设置OpenBroadcaster下面您将使用Open Broadcaster在YouTube上进行直播。当直播结束后，在ATEM Mini上按下FTB按 钮 ，就 可 以 点 击 “ End Stream”结束流媒体。

由于网络流媒体本身经常延迟的特点，非常重要的是要观看YouTube上的流媒体并确认 节目已结束，然后在点击“结束流媒体”，从而确保不会意外切断播出内容。 Adobe Photoshop与ATEM

在您的电脑上安装ATEM软件可同时安装Photoshop插 件 ，以 便 将 Photoshop的图文直接上传到ATEM Mini的媒体池。 插件通过以太网连接到计算机的方式与网络上任何运行 ATEM Software Control

如 ，在 制 作 中 ，另 一 名 操 作 师 可 以 在 Photoshop 中实时上传图文并通过插件将其直接上传到 ATEM

也就是说，您可以使用来自Adobe Photoshop这款为全球设计师所熟知的应用程序所制作的图文！您 甚至可分开使用Photoshop图像中的各个图层保留图文中的不同字幕等信息。在Photoshop中选中想 要的图层后，只需按下按钮便可将它们上传。图层会自动实时合并然后上传。这些步骤都在后台进行，您 Photoshop中的文件不会因导出发生变化。 ATEM

Photoshop 安装完毕后再安装或重装 ATEM软 件 ，以 确 保 ATEM导出插件成功安装。 提示  如果您不是通过ATEM Mini的USB网络摄像头输出进行流媒体播出，而是通过HDMI输 出 来 切 换 内 容 ，那 么 可 以 通 过 USB从Photoshop插 件 上 传 图 文 。但 是 ，由 于 USB只能连接一个 设 备 ，因 此 您 需 要 关 闭 ATEM Software Control，这 样 Photoshop插件才能连接USB接口， 上 传 图 文 ，然 后 在 运 行 ATEM Software Control来进入媒体池。 ATEM

AdobePhotoshop与ATEM切换台的配合使用设置插件的切换台地址 首次运行Photoshop导出插件的时候，软件会提示您选择切换台地址，即切换台IP地 址 ，它 能 让 插 件 能 找到切换台并与之建立通信。

Photoshop 文件的不同版本，您可在导出插件窗口为每个导出的文件命名，也可选 择导出后在媒体播放器中对文件进行设置。

ATEM 切换台的视频格式相匹配。如果切换台设置为 1080 HD格式，那么相应的文件分辨率则为1920 x 1080像 素 。如 果 切 换 台 设 置 为 720p HD格 式 ，那 么

Photoshop 文件时，请将内容添加到背景层以上的图层，不要在背景图层中添 加任何内容。背景图层应始终保持干净全幅黑色图像，并且您需要使用 ATEM 键控中的预乘键设置才能 在Photoshop的图文上进行抠像。

ATEM Mini和ATEM Mini Pro控制方式多样，既可以使用这款软件控制面板，也可以使用各类基于硬件 的 控 制 面 板 。事 实 上 ，如 果 ATEM Mini所连接的网络还连接有其他计算机，那么就可以运行多个软件控 制。因此，您可以让一人操作切换台，而同时其他人管理媒体文件或混音。能够让多个工作人员同一时间 操作ATEM Mini，这样就会非常灵活！ 有个非常典型的例子，就是软件控制面板、外部硬件控制面板以及ATEM Mini控制面板三者之间相辅相成

ATEM 的软件控制面板的设计原理与外部硬件控制面板是一样的。采用的是业界通用且熟知的

式控制布局，设有一排节目输入按钮，一排预监输入按钮，以及一个转场区块用于调用和控制不同的转场。 同时连接两个控制面板后，您会发现两个控制面板上的所有按钮都是完全相互即时对应的。 但由于空间有限，ATEM Mini的控制面板设计稍有不同，请注意观察这一控制面板和软件控制面板之 间的工作互动关系。要较好的理解二者的关系，您可以在使用软件控制面板进行操作的同时，留意查看 ATEM Mini的面板控制。

ATEM Mini 控制面板的空间有限，节目和预监两排按钮合并为了一排。当在节目预监切换模式下运行 ATEM Mini时，您可以看到节目母线栏所选的信号源亮起红色灯，预监母线栏上所选的信号源亮起绿色。 这些和软件控制面板的色彩显示一致，区别是二者都使用同一排按钮。

使用多台控制面板下节内容将介绍如何将ATEM设备连接到网络，并使用ATEM硬件控制面板和多台运行ATEM Software Control软件控制面板的计算机来控制切换台。 提示  如果您使用4台Blackmagic Pocket Cinema Camera 4K或6K搭配ATEM Mini，那 么 您甚至可以连接ATEM Camera Control Panel并通过HDMI通过外置硬件控制面板来控制 全部4台摄影机。 当通过以太网连入网络后，您可以在多台计算机上同时运行 ATEM

Control ，以便让多位操作人员分别负责 ATEM

Mini 的不同控制。例如，多名人员控制媒体文件管理、摄影机控制及混音等。

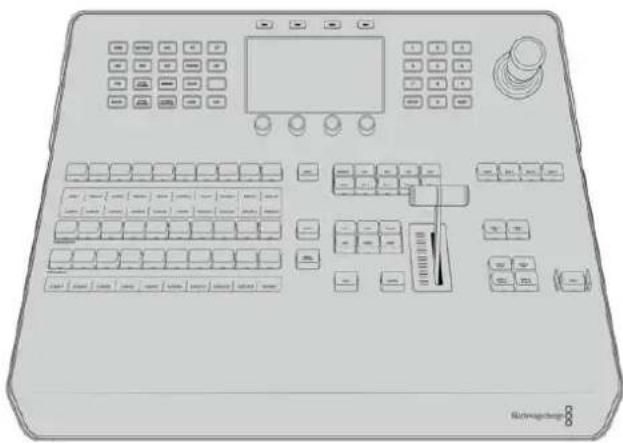

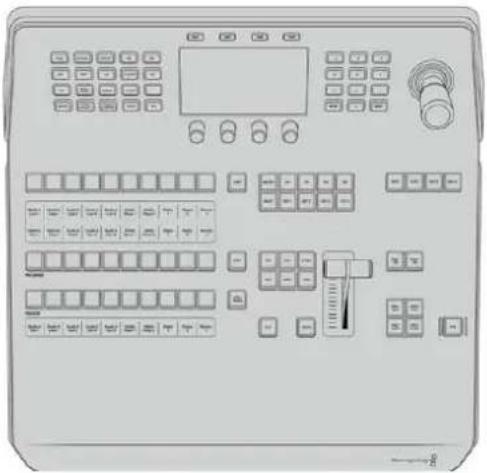

ATEM Mini 的 详 情 ，请 参 阅 “ 使 用 ATEM 1 M/E Advanced Panel”部分的内容。

使用多台控制面板连接到网络 大多数人直接将电脑和控制面板连接到切换台，但是有的情况下，通过网络连接可获得更强大的解决方案！ ATEM Mini的出厂设置默认硬件控制面板直接通过以太网线进行连接。同时，ATEM还支持所有以太网 IP协 议 ，因 此 您 可 以 将 ATEM Mini和ATEM控制面板连入您的网络中，或者使用因特网以便将其布置在任 何地方。能联网意味着控制切换台的方式具有非常大的灵活性。例如，您可以将ATEM 1 M/E Advanced Panel与ATEM Mini连接到相同的网络，让两名操作者来切换内容。此外，您还可以在计算机上安装软件控 制面板，从而让第三名操作者处理音频或从软件面板上管理媒体文件。 需 要 提 醒 您 注 意 的 是 ，通 过 网 络 使 用 ATEM Mini也增加了切换台和控制面板之间连接上的复杂性，从而 较易出错。ATEM Mini还可以在连接到交换机时使用，甚至可通过大部分VPN及因特网使用。

Mini 连入网络，然后您可以通过连接至同一网络计算机上的 ATEM

ATEM 硬件控制面板以及您的网络，这是出厂时设置的默认地 址。ATEM Mini Pro和ATEM硬件控制面板可使用固定IP地址或者DHCP。 DHCP DHCP ，这个网络服务器可以自动寻找您的 ATEM Mini Pro

址。DHCP方便易用，可通过以太网连接设备，并确保设备的IP地址相互不冲突。大部分计算机和网络交 换机支持DHCP。 固定IP地址 除了ATEM Mini Pro之 外 ，所 有 ATEM硬件控制面板和ATEM切换台都具备默认的固定IP地 址 。这 一 专 门 的IP地址在设备生产时就已完成设置。将ATEM Mini直接连接到如ATEM 1 M/E Advanced Panel等 ATEM硬 件 控 制 面 板 时 ，这 个 固 定 IP地址可以令两台设备立刻建立通信。

连接到网络备注  ATEM Mini Pro稍有不同，因为它没有一个设置好的IP地 址 。这 是 因 为 ATEM Mini Pro

设计旨在使用动态主机配置协议，并将DHCP设为默认IP设 置 。当 DHCP为设备指派一个IP地

址 时 ，您 就 可 以 在 Blackmagic ATEM Setup的网络设置里看到这个地址了。如果您将ATEM 硬件控制面板连接到ATEM Mini Pro上，该设置就会非常有用，因为这样一来硬件控制面板就 IP地址。 DHCP，可以到网络设置中手动更改。

当您进行手动设置IP地址以便让所有设备都能建立通信时，这些设备必须共享同一个子网掩码和网关设置。此外，控制面板

地 址 的 前 三 段 数 值 也 必 须 匹 配 。例 如 ， ATEM Mini

外部ATEM 1 M/E Advanced Panel的默认IP地址出厂设置为192.168.10.60。因 此 ，这 两 台 设 备 的 前 三 段数值都是一样的，它们的最后一段数值不同以区别不同设备，避免互相冲突。这是通过以太网运行时极为重要的常见原则。以下示例为 ATEM Mini直接连接至ATEM 1 M/E Advanced Panel的固定IP地址设置。 ATEM

IP地址 - 192.168.10.60 子网掩码 - 255.255.255.0 网关 - 192.168.10.1 请注意每个IP地址除了第四段数值外，其余数值都相同。这意味着设置正确且设备通信没有冲突。当连接到网络时，网络会有自己的子网掩码、网关和IP地址设置，每台所连设备都需符合这些设置。您需 要确保ATEM Mini和ATEM 1 M/E Advanced Panel在上述设置使用相同数值，并且IP地 址 类 似 ，只 有 最后一段使用其各自的识别数值加以区分，避免相互冲突。以下示例显示了 ATEM Mini和ATEM 1 M/E Advanced Panel使用固定IP地址以符合网络设置：

地址具有相同的第四段数值，那么会有冲突，设备不会连接。如果遇到冲突，只要将该设备IP地址的第四段识别数值进行修改即可。关于如何更改网络设置的更多信息，请阅读下一章节的内容。 备注  如果ATEM 1 M/E Advanced Panel未连接至ATEM Mini，会 显 示 正 在 寻 找 切 换 台 的 信 息，需要让控制面板知道您的切换台在网络的位置。只要将 ATEM Mini的IP地址键入控制面板

设 置 即 可 。更 多 关 于 如 何 在 ATEM

通过USB使用Blackmagic ATEM Setup更改ATEM Mini网 络 设 置 。请 依 照 下 列 步 骤 进 行 操 作 ：

Setup软件的“配置”选项卡更改网络设置。 通过Blackmagic ATEM Setup来更改网络设置：

通过USB将ATEM Mini连接到运行ATEM Setup实用软件的计算机上。

“配置”窗口将显示ATEM Mini当前的IP地址、子网掩码以及网关设置。如果您只是查看IP地址而 不做修改，只需点击“取消”退出设置软件即可。

要更改IP地址或其他任何设置，请编辑数字并点击“保存”。

连接到网络更改硬件控制面板的网络设置  由于ATEM 1 M/E Advanced Panel硬件控制面板也处于网络中，并和切换台进行通信，因此它也具备连 接网络所需要的各项网络设置。这些设置和之前的切换台

地址设置不同，在硬件控制面板上设置切换台

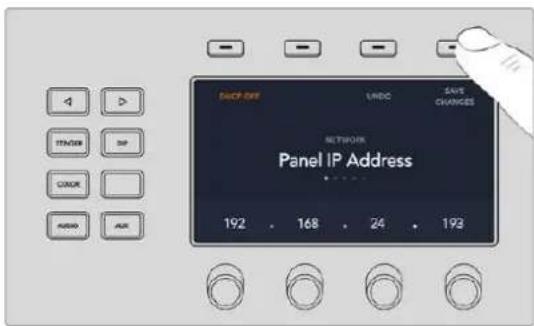

的地址只是控制面板用来寻找切换台时所使用的参数。更改控制面板网络设置请依照以下步骤进行操作： 在ATEM 1 M/E Advanced Panel上更改网络设置 LCD

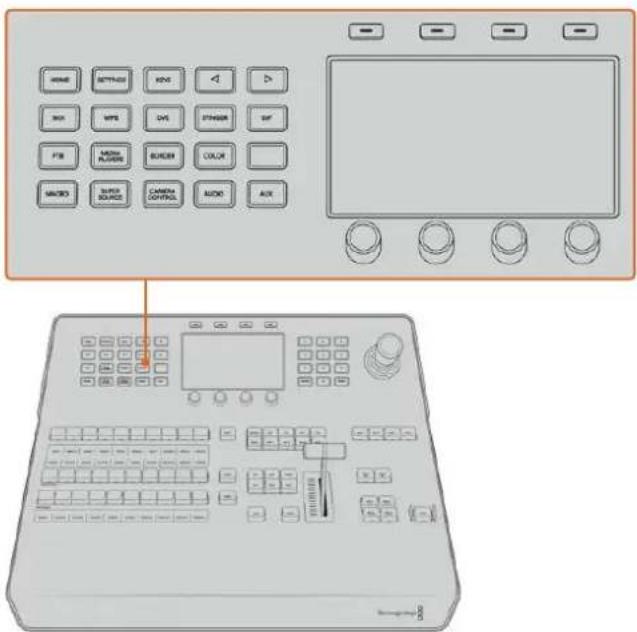

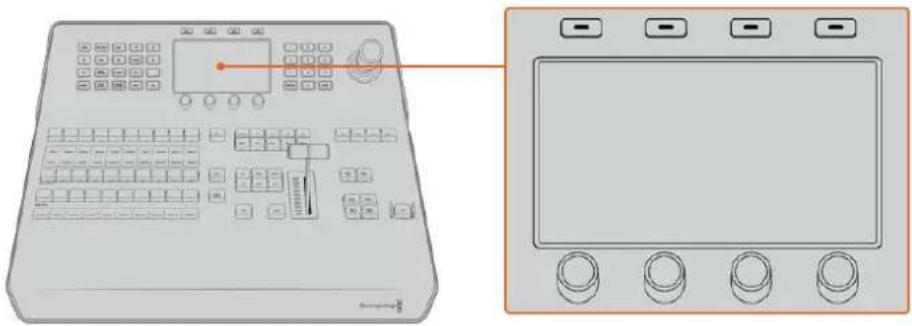

在系统控制区块按钮中按下“HOME”按钮打开LCD主菜单。

按下和主菜单中“Network”（网络）选项对应的多功能按钮来打开网络设置。

备注  如果您不通过网络而直接连接切换台，就不会通过DHCP服务器来自动分配IP地 址 ，因 此 请 选 择 “ DHCP关 闭 ”。ATEM 1 M/E Advanced Panel出厂时的默认IP地址

192.168.10.60，可 直 接 连 接 。

但是，如果您的网络中连接了多部电脑，并都是通过 DHCP

可为控制面板选择DHCP，以便控制面板自动获取网络信息。此操作在控制面板上可 行，但因为控制面板需在网络上通过已知的固定地址找到切换台，所以ATEM Mini切 换台始终需要固定IP地址。 ATEM Mini Pro

DHCP ，因 此 如 果 您 将 ATEM

ATEM Mini Pro连接到支持DHCP的网络下，可以将控制面板设置为“DHCP ON” ，这 样 您 的 网络设置就完成了，因为控制面板的网络设置将会从网络自动获取。

连接到网络4 如果选择固定IP地 址 ，您 需 要 调 整 每 段 IP地址所对应的控制旋钮来完成设置。您还可以使用数 字 键 盘 。更 改 这 一 IP地址可能导致控制面板 通信中断。

如果需要设置子网掩码和网关地址，请在系统控制区块按钮中按下向右箭头按钮来逐个浏览 每个设置菜单，并使用旋钮或数字键盘进行编辑。每次要取消更改时，请按“Undo”（ 撤 销 ）。

设 置 完 毕 后 ，按 “ Save Changes”（保存更改）多功能按钮以确认设置。 网 络 设 置 完 毕 后 ，按 “ Save

Changes”（保存更改）多功能按钮以确认设置。 在硬件控制面板上设置切换台的

要在ATEM 1 M/E Advanced Panel上设置ATEM Mini网 络 位 置 ，使 面 板 可 找 到 ATEM Mini并进行通 信，请依照以下步骤进行操作：

当硬件控制面板无法与ATEM Mini建立通信时，LCD将显示“正在连接”并告知您正在寻找的 IP地址。如果控制面板无法找到切换台，那么会导致连接超时，此时会提示您检查IP地 址 。按 下 LCD上方对应“网络”的多功能按钮来打开网络设置。

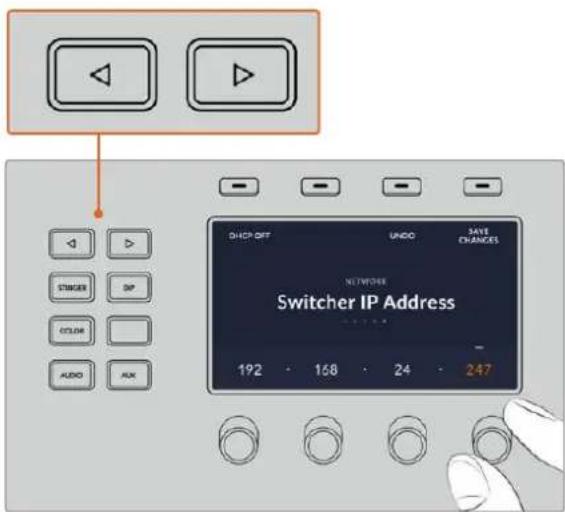

在网络设置中，在系统控制按钮区块中按下LCD旁边的向右箭头按钮移动到“切换台IP地址”设置。

下面使用和LCD屏幕选项所对应的控制旋钮为您的切换台设置正确的IP地址。

按“保存更改”多功能按钮以确认设置。 您的控制面板将连接至切换台。

LCD 屏幕中“网络”选项上方对应的多功能按钮在 LCD 上打开网络设置，使用系统控制区块的箭头按钮导航到切换切

地 址 设 置 。使 用 旋 钮 控 制 为 切 换 台

地 址 ，并 切 记 保 存 更 改 。

更改控制面板上的切换台IP地址不会更改ATEM Mini本身的IP地 址 。它 只 会 更 改 控 制 面

如果您想要使用ATEM Software Control和ATEM 1 M/E Advanced Panel，请 确 保 计 算 机 连 接 到 网 络 并运行正常。运行后，如果 ATEM Software Control

ATEM Mini 进行通信，软件会自动弹出提示信 息 ，要 求 您 从 所 连 接 的 ATEM 设备列表中进行选择，或者手动输入设备的

地址。在设备列表中选好切换 台 ，或 者 设 置 好 IP地址后，ATEM Software Control就能找到您的切换台并建立通信了。 您可以在多台计算机上同时运行 ATEM

Software Control，以便让多位操作人员分别负责切换台的不同控制，比如媒体文件管理和混音等。 连接到网络将ATEM Mini Pro连接到网络路由器 在ATEM Mini Pro上，通过以太网连接互联网路由器，可让您通过以太网流媒体直播，同时通过USB-C 接口外录至外部硬盘上。 要设置通过以太网流媒体直播，需首先在ATEM Software Control中输入流媒体信息。该步骤将在ATEM Mini Pro中保存这些流媒体信息。

在ATEM Software Control的处理面板中，到“输出”设置，并从下拉菜单中选择您的流媒体平台。

在“服务器”下拉菜单中输入离您地点最近的服务器，然后在“密钥”设置中键入您的视频流密钥。详情请参考“获取视频流密钥”部分的内容。

在ATEM Software Control中 键 入 详 细 信 息 后 ，使 用 CAT 5网络线将ATEM Mini Pro连入互 联网路由器。这通常是一个无线路由器，将您家里或办公室的所有设备连入互联网。该设备通常 具 有 额 外 的 以 太 网 输 入 ，您 可 以 将 ATEM Mini Pro直接连接至其中一个输入。 提示  如果您的计算机连至互联网路由器且设有以太网端口，您还可以将ATEM Mini Pro通过以太网连接至计算机，然后通过计算机连入网络。

建议您进行流媒体测试，以确保万无一失。您可以将彩条或媒体播放器中的待机图片切换到节目输出，从而检查能否在您的流媒体平台上看到对应图像。现在如果都满意可以开始的话，只要按下“ ON AIR”就可以开始直播！ 备注  大多数互联网路由器都支持DHCP，如果您的不支持，仍然可通过使用Blackmagic ATEM Setup收到设置网络设置来进行连接。

将ATEMMiniPro连接到网络路由器获取视频流密钥 设置流媒体时，需要用到视频流密钥。该密钥由 YouTube Live

Twitch 等流媒体平台分 配 ，供 您 播 出 之 用 。以下示例向您展示了如何通过 FaceBook Live、YouTube Live以及Twitch生成视频流密钥。 FaceBookLive

到您的Facebook页 面 ，点 击 “ 发 帖 ” 。

现 在 点击“使 用 固定 直 播 密 钥 ”。 Facebook 将提供一个视频流密钥，用来分配到您的 Facebook 页面。您需要做的就是复制这个视频流密 钥，将其粘贴在ATEM Software Control的流媒体直播选项中的“密钥”设置中即可。 YouTubeLive

登录您的YouTube账号。 在右上角点击摄影机图标创建一个视频或帖子。 从下拉菜单中选择“开始直播”。 在对话框中，键入标题并添加描述。

下面您可以将这个视频流密钥粘贴在ATEM Software Control的 流 媒 体 直 播 选 项 中 ，就 是 在 ATEM Mini Pro中 保 存的 “ 密 钥 ”。 Twitch

登录您的Twitch账号。 在右上角点击您的头像。

在 左 侧 菜 单 中 ，点 击 “ Preferences” ，然 后 选 “ Channel”。

点击“Copy”按钮复制该视频流密钥。 下面您可以将这个视频流密钥粘贴在 ATEM Software Control 的 流 媒 体 直 播 选 项 中 ，就 是 在 ATEM Mini Pro中 保 存 的“ 密 钥”。 关于在计算机上设置流媒体的详细信息，请阅读本手册之前在“通过以太网直接流媒体播出及进行切换台控制”部分的介绍。 将ATEMMiniPro连接到网络路由器使用ATEM Mini进行抠像 键控是十分强大的制作工具，它可以在同一个视频画面上布置和整理来自不同信号源的视觉元素。 执行这一操作时，多层视频或图文会叠加在背景图层之上。调整各个图层不同部分的透明度，从而使背景 显露出来。这一过程叫做抠像。选择某些部分进行透明处理时需要运用到多项技术，这些分别对应到您的 切换台上所具备的各类键控。 下一部分会为您介绍亮度和线性键控，它们可用于上游或下游，以及色键、图案键和 DVE

一个键需要有两个视频源，即填充信号和键信号。填充信号是一个用来叠加在背景上的视频图像；而键信 号则用来指定填充信号中透明的区域。填充和键信号可在切换台的外部输入或内部源中选取，静态和动态 图像均可作为填充源或键源。 填充和键信号可在软件控制面板的上游键和下游键设置面板的下拉列表中选取。在切换台的LCD屏幕 上，您可以在上游键或下游键菜单中选择填充和键信号。 您的切换台使用两种键控，即上游键控和下游键控。一个上游键控也称特效键控，以及两个下游键控，可 通过切换台控制面板和LCD菜单或通过ATEM Software Control进行选择。上游键控可设为亮度键、 线性键、预乘键、色键、图案键以及DVE键 。下 游 键 控 有 两 个 ，位 于 专 门 的 DSK区 块 。每 个 下 游 键 控 都 可

亮度键也叫自键，它由一个视频源构成，该视频源中的画面将会被叠加到背景层上。视频信号中的亮度所 指定的所有黑色区域都将被透明化，以便露出背景层。由于只有一个图像被用于指定抠像区域，亮度键的填 充和键信号是同一个信号。下面的图示说明了背景、亮度键信号以及二者合成后的画面。 亮度键中背景和填充/键的合成

用来叠加在背景视频上层的图文。请注意，最终合成画面不会保留图文中任何黑色部分，因为所有黑色区

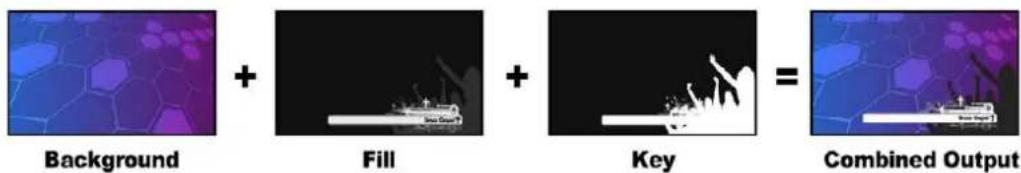

使用ATEMMini进行抠像线性键 线性键由两个视频源组成，即填充信号以及键或抠像信号。填充信号是一个用来叠加在背景上的视频图 像；而键信号则含有一个灰度遮罩，可用来定义填充信号中需要透明化的区域。由于填充和键信号都是视 频输入信号，因此这两个信号在屏幕上都可以动态画面出现。下面的图示说明了背景、填充和键信号以及

用来叠加在背景视频上层的图文。请注意，此处图文中的黑色部分将被保留，因为键信号被用于定义填充 信号的透明度。填充信号通常由图文系统提供。

一个灰度图像，它可指定图像中要被抠除的区域，以便填充信号正确叠放到背景图上。键信号通常由图文

具备填充和键输出的现代图文系统或字幕机大多都提供所谓的预乘键或某种形状的键。预乘键是填充 和键信号的特殊组合，其中填充信号会和键信号在黑色背景上进行预乘。 Photoshop

Alpha 通道的图像都是经过预乘的。 ATEM 切换台为预乘键备有自动键调节功能，因此当启用预乘键设置时，系统会自动设定限幅和增益参数。 当使用Photoshop生成的图像时，请在黑色背景层上生成图文并将所有内容置于上层。在Photoshop的 文件中建立Alpha通道能便于ATEM将图文合成到直播视频上。这样，当保存为Targa图 像 文 件 ，或 直 接 加载到媒体池后，便可以在键控中选择预乘功能并获得优质抠像了！ Photoshop文件是通过预乘的，因此使用这些文件进行抠像时请使用ATEM切换台上的预乘设置。

使用ATEMMini进行抠像执行上游亮度/线性键 因为亮度键和线性键使用相同的参数，它们在软件控制面板和 Advanced 系列硬件控制面板上设置时使

LUMA KEY 的菜单。该键是亮度键还是线性键取决于所选定的填充源和键源。因为在亮 度键中，填充源就是键源。但是在线性键中，填充源和键源是不同的。

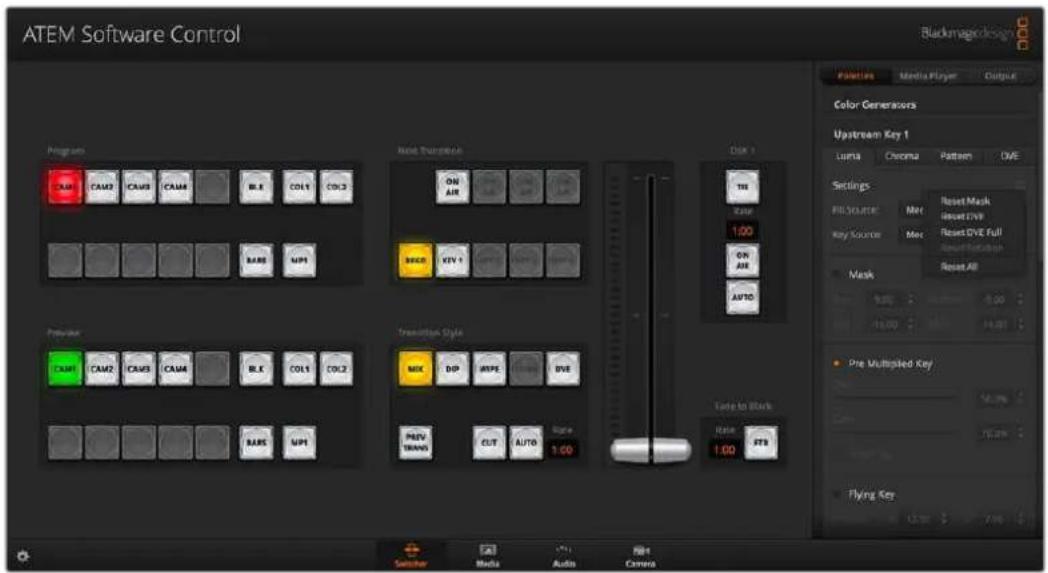

ATEM Software Control的上游键控上设置亮度/线性键步骤如下：

展开上游键控1面板并选择“亮度”选项卡。

选择“填充源”和“键源”。 如果使用亮度键，请为填充和键选择相同的源。 调整键参数加以改进。亮度键参数说明详见下一页中的表格。 从“重置”菜单选择您想要重置的设置面板 上游键亮度/线性键参数： 遮罩 可以启用矩形遮罩，并通过顶部、底部、左侧以及右侧参数进行调整。预乘键 将键信号识别为预乘键。限幅 限幅电平可调整抠像参数的阈值。增高限幅电平可显示出更多背景。如果视频背景为全黑，则表示限幅值过低。增益 该参数以电子的方式改变键边缘的柔化程度。请适当调整增益值直至对象边缘柔化程度达到满意效果，同时不影响背景视频的亮度。反转键 可翻转键信号。

使用ATEMMini进行抠像通过 ATEM

Panel 在上游键控上设置亮度/线性键。

”按钮，使它在预监输出上启用。此操作可将系统控制区块的 LCD

到键菜单，您也可以按“KEYS”按钮直接进入该菜单。

按下LCD菜单上方所对应的多功能按钮来选择想要的M/E键控。

使用“键类型”字样下方的控制旋钮来选择“亮度”键。

旋转“填充源”和“键源”控制旋钮来选择填充源和键源。您还可以按下源选择母线上的相 应按钮来选择填充和键源。

选完键类型、填充和源后，按右箭头按钮滚动到下一页菜单选项，使用控制旋钮来调整遮 罩、增益、限幅、启用和禁用预乘键等键参数。

ATEM Software Control的下游键控上设置亮度/线性键步骤如下：

在标有“填充源”和“键源”的下拉菜单中选择填充源和键源。如果使用亮度键，请为填充和键选

使用ATEMMini进行抠像通过 ATEM

Panel 在下游键控上设置亮度/线性键。

按DSK 1 TIE按钮启用预监输出上的下游键控。此操作可将系统控制区块的LCD屏幕自动

选择下游键菜单，您也可以按“ KEYS”按钮并按右箭头直接进入菜单。

DSK2 ”所对应的多功能按钮来选择想要使用的下游键控。您不必选择键类型，因为下游键控始终为亮度键。 使用LCD菜单下方的控制旋钮来选择填充源和键源。您还可以使用所对应的选择母线按钮来选择填充源和键源。 选择完填充源和键源，使用左右控制按钮在菜单屏幕上滚动查看遮罩、增益、限幅、预乘键设置等其它键参数。 色键常用于天气预报。在电视画面中，天气预报员站在大型地图前进行播报。但是在演播厅中，播报人员其实只是站在一块蓝色或绿色背景前。使用色键时，需要使用特效将两个图像进行合成，其中一个图像的某个颜色被抠除，以透出位于下层的图像。这种技术也叫抠色（ Color Keying CSO

绿屏抠像或者蓝屏抠像。色键经常使用电脑生成的图像作为背景。只需通过电脑或例如 Blackmagic Design DeckLink

系列视频卡的HDMI接口将电脑连接到ATEM切 换 台 后 ，便 可 将 视 频 输 从 电 脑 输 出 到 ATEM切 换 台 。如 果

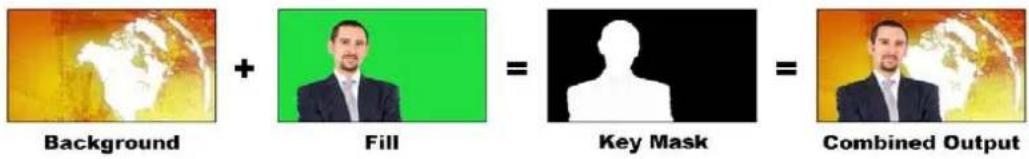

您使用绿色背景制作动画，不论该动画有多长，您都能快速干净地将绿色抠除。这是因为由电脑生成的绿色颜色纯净，十分容易抠除。将背景和填充及色键遮罩进行合成 它是一个全屏图像；在色键中，该背景通常是一张气象图。 用来叠加在背景视频上层的图像。在色键中，填充源信号来自绿屏前的预报员的拍摄视频。 Key/Cut  在色键中，键信号由填充信号生成。 使用ATEMMini进行抠像执行色键 ATEM Mini 设有高级色键功能，具有更多细致的色度采样和调整选项。这些控制可以帮助您获得最好的 键，提升前景和背景的混合效果，从而构建出更加令人信服的视觉特效。 使用高级键控设定逼真色键：

在ATEM Software Control中，展开上游键面板，从键类型栏中选择“色度”。

选择“填充源”。通常，这个源应该是来自绿屏前方面对解说员的摄影机，或者是加载在媒体播放

点击“色度采样”按钮。选完色度采样后，您将看到带有方块光标的新面板。该光标还可以在预

点击并拖动方块光标可将其移动到您想要采样的位置。 色度采样设置可以让您将光标放置到您想要采样的屏幕位置 选择绿屏上一处具有代表性的区域，尽可能地覆盖有屏幕的亮度范围。方块光标的默认大小是非常适合 于相对均匀照明的大多数绿屏，但如果您的绿屏上变化较大，可以通过点击采样窗口画面的右侧并上下 拖动来调整方块的大小。 提示  即使只是对绿屏进行采样，我们还是建议您先对最暗的区域进行采样，然后逐渐扩大采样 窗口。这样能获得更为准确的抠像。 备注  点击色度采样面板上方的“预监”按钮可在任意时刻通过HDMI在预监输出上预监您的键 效果。这能方便您预监色键效果的最终合成画面。

使用ATEMMini进行抠像点击预览按钮在预览输出上查看最后的合成效果 使用键调整对抠像进行微调 当达到适合的色度采样后，通常会去除大多数的绿屏而保存前景元素，这时就要使用“键调整”控制对抠

使用“前景”滑块来调整前景遮罩的不透明程度。这个调整确定了前景相对背景的程度。升高该滑块，您可 对前景图像中任意小的透明区域进行填充。建议您在移动此滑块时，只要前景一填满就立即停止操作。

“背景”滑块可调整抠像区域的不透明度。使用此滑块可对您想要移除图像区域上的任意小遗留前景伪影 进行填充。建议您移动该滑块直到抠像区域始终不透明为止。

“抠像边缘”滑块可将抠像区域内外移动，有助于将背景元素从前景边缘移除，或抠像太夸张时将前景向 外扩展一些。这对于发丝等精细细节特别有帮助。建议您移动该滑块直到抠像边缘大体干净，看不到任

使用键调整控制，您的前景元素应该可以被干净地从背景中分离出来。 通过色彩溢出抑制和反光抑制控制色度调整 绿屏的反光会让前景元素出现绿色边缘，而且还会令前景或填充图像出现色偏，这一现象叫做色彩溢出 和反光。“色度校正”设置可用来改善受到色彩溢出和反光影响的前景区域。

“溢出”滑块可将色偏从前景元素边缘移除。例如，绿屏的反光。

反光抑制可均匀移除所有前景元素上的绿色色偏。

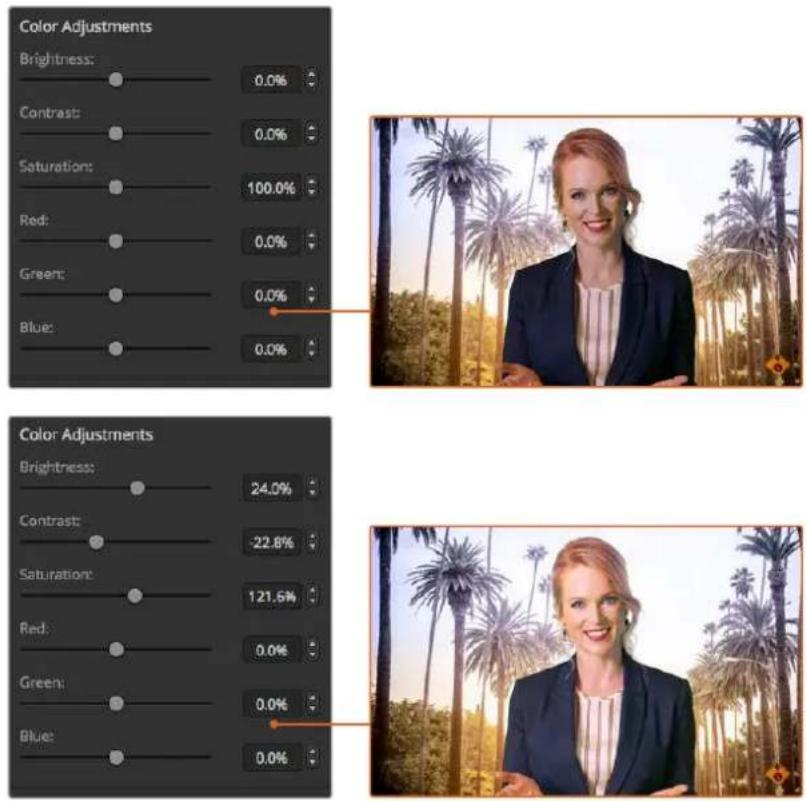

使用ATEMMini进行抠像匹配前景和背景 当您从绿屏中把前景恰当分离出来，调整了溢出和反光抑制后，可使用“色彩调整”控制将前景与背景进 行匹配。调整前景图像的亮度、对比度、饱和度和色彩平衡可帮助将其与背景相靠近，从而达到更加令人

当键处于播出状态时，色度采样和预监将被锁定。虽然大部分控制都依然可以在播出时进 行调整，我们还是建议您如非确实需要，尽量避免更改。比如，您可以在情况发生意外变化时对

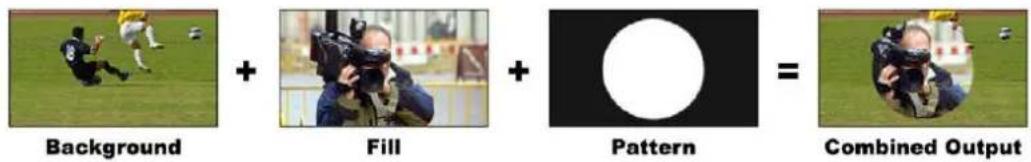

图案键可在图像上抠出几何形状，露出位于下层的图像。在图案键中，键信号是由切换台内部的图形发生 器生成的。内部图形发生器可生成18种形状，其大小和位置都可改变，从而获得理想的键信号。 将背景和填充及图案键进行合成 使用ATEMMini进行抠像背景  

另一个全屏图像，用于叠加到背景层之上。 Key/Cut  在图案键中，键信号是由切换台内部的图形发生器生成的。

在ATEM Software Control的上 游 键 控 上设置图案键步骤 如下：

展开上游键控面板并从键类型选项中选择“图案”。

调整键参数加以改进。图案键参数说明请参照下表。

使用ATEMMini进行抠像图案键参数：反转图案 可用于反转填充信号所填充的区域。例如，将圆形划像放置在所需位置，再选择反转图案设置设为“开”，即可填充圆形外部的区域。大小 可扩大或缩小所选图案的尺寸。对称性 用来调整一些图案的对称性和宽高比。 比如将圆形调节成横向椭圆形或纵向椭圆形。柔化 它可更改键信号边缘的柔化程度。X和Y位置此设置可让您在屏幕上更改图案的位置。遮罩 让您可以将该键的部分抠出。例如，如果绿屏不能填充屏幕的边缘，您可以使用遮罩设置来选择您想要使用的区域。要将遮罩返回默认对称设置，选择“重置遮罩”并按下“应用”按钮。

按下KEY 1按钮，以便启用预监输出上的相应键控。该操作会自动选择系统控制LCD中的 键 控 菜 单 。按 KEY 1下一个转场按钮，将该键和下一个转场绑定，以便它在下一个转场执

在“键控”按钮调出的LCD菜单中，使用对应的键类型控制旋钮选择“图案”键类型。 使用对应的多功能控制旋钮，或者按下源选择母线上的一个源按钮来选择填充源。 旋转对应的多功能控制旋钮来选择您想要的“图案”，并为该图案设置“大小”。

按系统控制区块的左右箭头按钮，导航到图案键参数界面，然后使用控制旋钮来调整设置。 查看预监输出来微调该键。

有些图案可能需要重新定位中心点。使用摇杆来移动图案的位置。如果您需要重置位置， 导航到“图案类型”设置，将其更改到另一个图案，然后回到您刚才选择的图案，就可以将位置恢

DVE也叫数字视频特效，可用于创建带有边框的画中画方框。ATEM Mini设有1个2D DVE通 道 ，可 缩 放 、 旋转、添加边框和下拉阴影效果。

也是一个全屏图像，可调整尺寸、旋转并可添加边框，用于叠加到背景层之上。 Key/Cut 

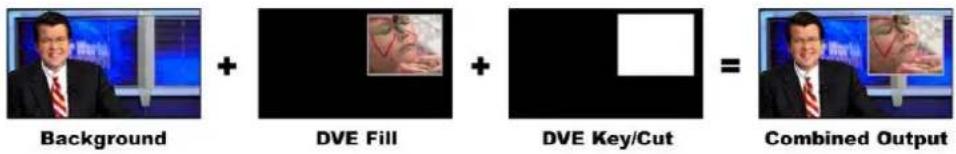

DVE键中，键信号是由切换台内部的DVE处理器生成的。

ATEM Software Control的上游键控上设置DVE键步 骤 如下：

展开上游键控面板并选择“DVE”选项卡。 选 择“ 填 充 源 ”。 调整键参数加以改进。DVE键参数说明请参照以下信息。

参数锁定从而调整一个值将自动调整另 一 个 值 。要 启 用 该 效 果 ，只 要 开 启 “ 绑 定 X和Y”设置。 该设置也应用于尺寸参数。DVE参数XX大小大小 DVE横向尺寸。YY大小大小 DVE纵向尺寸。

重置重置DVE 可还原DVE状态。如果您想要重新调整DVE，可 使 用 这 一 功 能 。

使用ATEMMini进行抠像添加DVE边框 DVE边框参数 LCD上游键菜单可用于调整DVE和画中画的边框参数。 边框边框 用于启用/禁用边框。 色彩 色彩  此选项显示为灰色，因为它不是一个设置，而是 一个显示您所选中边框色彩的指示。您可以使用此提示来快速确认DVE边框的 色相色相 可改变边框颜色。色相值表现为色轮上的某一位置。饱和度饱和度 可改变边框颜色浓度。亮度亮度 可改变边框颜色的亮度。风格风格

DVE边框的侧斜面风格。 外侧宽度外侧宽度 调节边框外部宽度。内侧宽度内侧宽度 调节边框内部宽度。外侧柔化外侧柔化 可调节边框外部边缘，即接触背景视频的边缘的柔化程度。 内侧柔化内侧柔化 调节边框内部柔化程度。这一柔化参数可调节边框内部边缘，即与视频相邻的

边框/阴影不透明度边框/阴影不透明度 可调节边框的透明度和阴影，此设置可制作生动的彩色玻璃边框。 斜面位置斜面位置可调整边框上 3D斜面的位置。

3D边框的整体柔化程度。此参数较高时可形成圆润或有坡度的边框。 DVE阴影光源参数 启用阴影启用阴影 用于启用/禁用阴影。角度角度

DVE或画中画上的光源方向。如果可用的话，边框和下拉阴影都将受到此设置

DVE或画中画与光源的距离。 如果DVE设有边框和阴影，两者均可通过此设置调节。 使用ATEMMini进行抠像通过 ATEM

按下KEY 1按钮，以便启用预监输出上的相应键控。

在“键控”按钮调出的LCD菜单中，使用对应的多功能控制旋钮选择DVE键类型。

使用对应的多功能控制旋钮，或者通过按源选择母线上的一个源按钮来选择填充源。 按系统控制区块的左右箭头按钮，导航到DVE参数界面，然后使用电脑控制旋钮来调整旋转、位置、遮罩设置、光源、边框、关键帧等设置，获得移动的效果。 上游键控和下游键控都有一个可调节的矩形遮罩，用于裁切视频信号中粗糙的边缘和其他瑕疵。遮罩由左、右、上、下四个裁切控制组成。遮罩还能作为创意工具使用，在屏幕上裁出矩形的形状。遮罩可通过切换台的 LCD 菜单中的遮罩设置进行调整，或通过 ATEM Software Control 中的上游键控和下游键控面板进行调整。

亮度、色度以及图案上游键含有一个飞键设置。若DVE通 道 可 用 ，飞 键 设 置 可 将 DVE特效应用到这一键上。

在ATEM Software Control上执行上游键控转场：

ATEM Software Control上的“下一个转场”控制按钮可将上游键控添加或撤出节目输出。

AIR ”按钮，可添加或撤出节目输出的上游键控。您还将注意到， ATEM Mini

Software Control上转场按钮旁边的“正在播出”的状态。 使用ATEMMini进行抠像上游键示例 示例1 本例中上游键当前不在直播状态。“下一个转场”设为“开”，因此下一个转场会改变键状态，并将其切换到 正在播出状态使其添加到节目输出。在ATEM Software Control上 ，下 一 个 转 场 按 钮 旁 边 相 应 的 KEY 1

示例2 在本例中，该键当前处于直播状态，正如所对应的“键”设置设为“正在播出”所提示的状态。下一个转场设 置也被选定，因此下一个转场会改变键状态，并将其切换到未在播出状态使其撤出节目输出。 示例3

在本例中，该键处于直播状态，正如软件控制面板上亮起的ON AIR下一个转场按钮所提示的状态。BKGD

下一个转场按钮也亮起，因此背景和上游键与下一个转场相绑定。下一个转场只会切换背景画面 并将键转到非播出状态，从节目输出上撤出。 将某个键过渡到节目输出可有多种途径。比如通过硬切或者混合的方式添加或撤出，也可通过混合背景 转场添加或撤出。上游键可使用下一个转场控制切换到节目输出。下游键控可通过其对应的转场按钮或 使用DSK TIE按钮将转场和主转场结合。

DSK TIE按钮可将其对应的键开启或关闭。 时长时长 即下游键控显现或消失的混合时长。

DSK AUTO按钮可将键控切到直播。 填充源填充源 选择需要抠出的源信号。 键源键源 选择硬切源，也是填充源的遮罩。 预乘键预乘键 将键信号识别为预乘键。 限幅限幅 限幅电平可调整抠像参数的阈值。增高限幅电平可显示出更多背景。如果视频背 景为全黑，则表示限幅值过低。 增益增益 该参数以电子的方式改变键边缘的柔化程度。请适当调整增益值直至对象边缘 柔化程度达到满意效果，同时不影响背景视频的亮度。 反转键反转键 可翻转键信号。 遮罩遮罩 让您可以将该键的部分抠出。例如，如果您只要选择图文的某个特定区域，可以 使用遮罩设置来选择您想要使用的图文区域。要将遮罩返回默认设置，选择“重 置遮罩”并按下SET按钮。

使用ATEMMini进行抠像使用ATEM Streaming Bridge创建视频连接 ATEM Streaming Bridge能对来自任何ATEM Mini Pro推出的视频流解码，并将信号转换回SDI或HDMI 视频，从而通过本地网络发送视频，或者通过互联网将视频发送到任何地点。 您可以通过三种方法连接ATEM Streaming Bridge。方法一，通过以太网线将它直接连接到ATEM Mini Pro；方法二，将它连接到本地网络；方法三，通过互联网将它连接到世界任何位置。

ATEM Mini Pro会识别到这台设备，并会在您按On Air按钮时自动向它发送视频。

为ATEM Streaming Bridge连接以太网线。

为ATEM Streaming Bridge的HDMI接口连接电视机。

将以太网线的另一端连接ATEM Mini Pro。

按ATEM Mini Pro面板上的“ON AIR”按钮。 ATEM Streaming Bridge连接的HDMI电 视 机 上 就 会 出 现 视 频 了。

使用ATEMStreamingBridge创建视频连接网络连接

ATEM Streaming Bridge 连接到网络中，并将它安装到机构内的任何位置。如果需要向会 议室或视频投影仪提供直播信号流，这一方案会十分有用。如果网络中连接了多台ATEM Streaming Bridge，您 需 要 在 ATEM Mini Pro的网络设置中选择相应的设备，以便ATEM Mini Pro明确应该向哪台 Streaming Bridge发送视频数据。

将ATEM Streaming Bridge连接到您的以太网网络。

为ATEM Streaming Bridge的HDMI接口连接电视机。

确保您的ATEM Mini Pro也连接到相同的以太网网络。

确认ATEM Streaming Bridge已出现在菜单列表中。

在“平台”菜单中选择ATEM Streaming Bridge。

按ATEM Mini Pro面板上的“ON AIR”按钮。 现在，HDMI电 视 机 上 应 该 会 出 现 视 频 画 面 了。

ATEM Streaming Bridge上设有4个提示灯，可提供网络连接信息。以太网接口上有两个LED提示灯， 可显示连接的状态。右侧是橙色LED提示灯，表示检测到网络并已连接妥善。

使用ATEMStreamingBridge创建视频连接左侧是绿色LED提示灯，可显示网络活动情况。“INTERNET OK”提示灯会在ATEM Streaming Bridge 连接到网络的时候亮起，表示网络连接没有问题，并且端口转发已正确设置。 “STREAM OK”提示灯表示ATEM Streaming Bridge正在接收来自ATEM Mini Pro推出的数据流。 如 果 视 频 连 接 没 有 画 面 显 示 ，但 LED 提示灯依然亮起，那问题可能出在视频连接。如遇此类情况，或可尝 试直接通过ATEM Streaming Bridge的SDI或HDMI输出连接监视器。 列表上没有出现ATEMStreamingBridge 假如ATEM Streaming Bridge并未出现在列表上，请务必确认ATEM Streaming Bridge和ATEM Mini Pro是否位于同一以太网网络下。 如果确认之后，ATEM Streaming Bridge依然没有出现在列表上，那就有可能是ATEM Streaming Bridge 本身的网络设置出了问题。如果之前还有其他人使用过 ATEM Streaming Bridge

它 的 网 络 设 置 ，就 会 出 现 这 样 的 情 况 。 ATEM Streaming Bridge的新机出厂设置是使用DHCP，因此不用更改任何设置就能连接到您的网络， 但如果有人更改了网络设置，您就需要进行检查。您可以使用ATEM Setup软件更改ATEM Streaming Bridge的设置。 连接ATEMSetup软件 ATEM Setup

Blackmagic ATEM Switchers 文件夹中。这款软件也可以用来设置 ATEM

台 ，以 及 更 新 ATEM切换台和ATEM Streaming Bridge的软件。 只需将ATEM Streaming Bridge的USB-C接口连接计算机，再运行ATEM Setup软 件 即 可 。在 ATEM Setup

使用ATEMStreamingBridge创建视频连接现在，ATEM Streaming Bridge的名称和网络设置等信息就会出现。如果您通过本地网络连接，那么大

DHCP。这样能让您的ATEM Streaming Bridge自动找到它的网络地址，大部分人 都会使用这一方法将计算机连接到本地网络。使用DHCP时，网络会为任何连接的设备进行正确的网络 设置。这是最简单的连接方式。 但是，如果存在网络管理员，那么您的网络就有可能为所有连接的设备提供自定义IP地址。如果有网络管 理员负责管理您的计算机和公司网络，建议您向他们咨询。 将ATEM Streaming Bridge设置为DHCP后 ，请 再 次 查 看 ATEM Mini Pro的 “ 平 台 ” 菜 单 ，确 认 ATEM Streaming Bridge是否出现在列表中。ATEM Mini Pro会自动找到网络中的ATEM Streaming Bridge。 更改ATEMStreamingBridge的名称 使用ATEM Setup时 ，建 议 您 为 ATEM Streaming Bridge设置一个自定义名称。举例说明，如果将这款 产品用于大楼内某个公共场所的投影仪，不妨为它取名为“主投影仪”；如果将这款产品用于会议室的大 屏幕电视机，不妨为它取名为“3号 会 议 室 ” 之 类 。连 接 多 台 ATEM Streaming Bridge时 ，设 置 自 定 义 名

由于任何人都可以向菜单中的任何ATEM Streaming Bridge推 流 ，我 们 建 议 您 设 置 视 频 流 密 钥 ，以 防 外人擅自使用您的视频连接。选择网络中的ATEM Streaming Bridge非常方便，如果大家都争先恐后 进行推流就会造成混乱。 只要设置视频流密钥，就不会出现这类情况。它相当于一个密码，可以防止他人使用您的ATEM Streaming Bridge

ATEM Setup 时，您会看到一个视频流密钥文本输入框。在这里输入密码后，就只有推流设 置中具备相同视频流密钥的ATEM Mini Pro才能连接到这台ATEM Streaming Bridge了。 您可以使用自己的密码，也可以选择使用 ATEM Setup 的密码生成器按钮，获得一个电脑生成的安全密 码。把这个密码复制粘贴给您同意连接的设备。其他用户只有在他们的ATEM Mini Pro中输入正确密码， 才能连接到这台ATEM Streaming Bridge。 点击生成密钥按钮后，软件将为您自动生成一个视频流密钥

使用ATEMStreamingBridge创建视频连接远程管理

ATEM Streaming Bridge 的 设 置 ，您 也 可 以 通 过 以 太 网 连 接 到 本 地 网 络 ， 但这样做会造成安全问题，因为所有人都可以运行 ATEM Setup

ATEM Streaming Bridge 的设置。为了提高安全性，您可以禁用以太网远程管理，这样就只能通过USB直接连接来更改ATEM Streaming Bridge的 设 置 了。 USB 连接更改设置，可以禁用以太网远程配置

在ATEM Streaming Bridge的三种连接方式中，互联网连接应该是最令人激动的一种。这一连接方式略有 难度，因为需要确保位于世界任何位置的远程ATEM Mini Pro能够找到您的ATEM Streaming Bridge。 因此，您还需要完成几项设置，才能完成上述操作。

ATEM Mini Pro内置广播级高品质硬件推流引擎，我们可以利用这一优势获得全球范围的优质视频 连接，建立起一个演播室网络，实现相互推流。

要连接到互联网，您的ATEM Streaming Bridge以及向它推流的远程ATEM Mini Pro都需要完成网络 连接。此外，您还需要为ATEM Streaming Bridge准备一个固定不变的公共IP地 址 ，以 便 ATEM Mini Pro能与其建立连接。 问 题 是 ，您 的 ATEM Streaming Bridge位于本地以太网网络，而您需要它能在互联网上可见。ATEM Streaming Bridge 使用互联网防火墙的端口转发功能，从而让互联网上的 ATEM Mini Pro

ATEM Streaming Bridge 。如 果 不 完 成 这 项 设 置 ， ATEM Mini Pro

ATEM Streaming Bridge。 因此，您需要请网络供应方或者网络管理员将网络连接的端口转发设置为“TCP port 1935” ，他 们 会 明 白 这 串 代 码 的 含 义 。好 消 息 是 ，ATEM Streaming Bridge也会尝试为您设置端口转发功能，因为大部分网 络连接和防火墙都有自动设置端口转发的协议。也就是说， ATEM Streaming Bridge

设备建立通讯，并像您使用ATEM Setup Utility一样完成这项设置。

使用ATEMStreamingBridge创建视频连接确认接入互联网 您会注意到界面下方有一个连接状态栏。 ATEM Streaming Bridge 会尝试连接到互联网，并会在连接成 功且正常运行后给出反馈。如果该栏的显示内容改为“Connected”（ 已 连 接 ），则 表 示 ATEM Streaming Bridge已经帮您完成了网络设备端口转发设置，并成功连接到了互联网。 备注  对外部访问开放端口可能会降低网络安全性，如有任何疑虑，请与网络供应方或网络管理 如果连接状态未显示“Visible Worldwide”（全世界可见），您可能需要为网络防火墙手动配置端口转发。 并不是所有防火墙都支持这类信息的自动设置协议，但手动设置都是支持的。如果无法进入路由器控制，或者不知道如何配置端口转发，就可能需要联系您的网络服务供应商。对于大型网络，建议您联系网络管理员来设置端口转发，以确保网络上不会出现任何冲突。 设置网络连接时，连接状态显示功能可以帮助您解决各类问题。下面的表格中列出了部分显示信息以及造成此类问题的原因。Visible Worldwide即“全世界可见”，表示一切运行正常。该信息表示端口转发已设置完成并正常工 作，ATEM Streaming Bridge已准备就绪，可接收来自互联网的视频流。 No Internet Access 即 “ 无 互 联 网 接 入” ，表 示 ATEM Streaming Bridge无法连接到互联网。此时您 需要检查网络设置和互联网连接。 Port Forwarding Error 即“端口转发错误”，表示您可以连接到互联网，但无法通过ATEM Streaming Bridge设置互联网防火墙的端口转发，因此无法从互联网找到它。此时您需要请网络管理员完成这一设置。UPnP error 即“UPnP错 误 ” ，表 示 ATEM Streaming Bridge无法设置互联网路由器上的端 口转发功能。此时您需要请网络管理员完成这一设置，或者查看路由器的相关说明来完成端口转发设置。

Pro 要理解互联网连接的原理，不妨想象在世界某处有一台ATEM Mini Pro想要连接到您正在设置的这台 ATEM Streaming Bridge。这 台 远 程 ATEM Mini Pro可以在世界任何一个位置，如何才能确保它顺利 连接到您的ATEM Streaming Bridge？ 用打电话或发信息的方式向远程演播室解释网络设置可能会有些复杂，为此我们简化了这个过程。 使用ATEMStreamingBridge创建视频连接ATEM Setup

ATEM Mini Pro 选项卡，可用来查看远程演播室所需要的设置，您可以直接在这 里设置远程ATEM Mini Pro。确认设置后，您可以把它们导出并通过电子邮件发送给远程ATEM Mini Pro。 需 要 进 行 的 设 置 不 多 ，因 为 大 部 分 都 可 从 ATEM Streaming Bridge 主要设置上复制得来。这样一来，

ATEM Streaming Bridge 就可以连接到互联网，并且上文提到的防火墙端口转发功能也可正常工作。 创建远程ATEMMiniPro设置

确保ATEM Setup中的网络设置准确无误。

选择窗口右上方的ATEM Mini Pro选项卡。

点击“Save ATEM Settings” 按 钮 ，以 创 建 设 置 文 件 。

将设置文件通过电子邮件发送给使用远程ATEM Mini Pro的 用 户。

使用ATEMStreamingBridge创建视频连接这个设置文件就是您要发送给远程ATEM Mini Pro用户的文件，它包含所有设置，能让远程ATEM Mini Pro知道如何找到这台ATEM Streaming Bridge。 值得一提的是，这个文件和ATEM Mini Pro所使用的推流服务XML文件十分相似。具备相关资质的技术 人员还可以打开这个文件进行修改，获得独特的自定义设置。 您为推流服务选择的名称会出现在远程 ATEM Mini Pro推流设置的“平台”菜单中。质量设置可用来设置

Pro 创建设置文件并将它发送给远程 ATEM Mini Pro 用户后，接下来还有几个步骤需要完成。这些步骤很简 单 ，远 程 ATEM Mini Pro演播室可以快速加载这些设置。 远程演播室需要做的就是进入 ATEM Software Control，在屏幕界面顶部的“推流”菜单中选择“加载推

加载完成后，新的推流服务就会被添加到推流设置的平台菜单中。他们只要在菜单中选中这个服务， 按On Air就可以开始推流。

使用ATEMStreamingBridge创建视频连接在 ATEM

Control 的“流媒体直播”面板中选中 ATEM

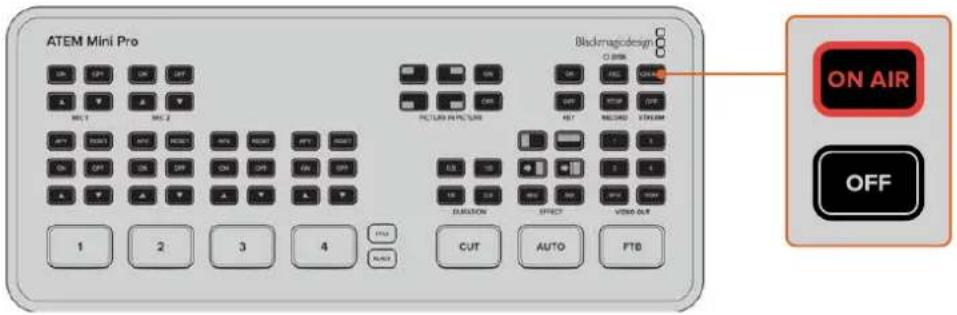

“ON AIR” 按 钮 会 亮 起 ，远 程 ATEM Mini Pro会开始向您的ATEM Streaming Bridge发送视频流媒体数 据 。如 果 “ ON AIR”按钮闪烁，则表示它并未找到您的ATEM Streaming Bridge，也 有 可 能 是 ATEM Mini Pro或ATEM Streaming Bridge的网络连接出现问题。

ATEM Streaming Bridge的大部分设置步骤都设计得尽可能简单、尽可能自动，比如您的网络防火 墙端口转发设置等，但网络设备连接还是有可能会相当复杂。如果在设置的过程中遇到困难，请不要因此 而感到沮丧，不妨请网络管理员或IT来帮助您完成设置。

ATEM Streaming Bridge同时具备模拟三电平同步和黑场视频同步输入以及SDI输 入 ，可 用 于 信 号 同 步。大型播出机构会使用同步信号使机构内的所有视频连接都同步，便于大型系统切换。 ATEM Setup

如果您在操作过程中想要将 ATEM Streaming Bridge 重置回默认的出厂设置，可以选择 ATEM Setup

件中的“Factory Reset”（ 恢 复 出 厂 设 置 ）按 钮 。如 果 ATEM Streaming Bridge曾用于某个互联网连接， 而您现在想要更新它的设置并使用本地网络，这一功能就会十分有用。只需进行重置，它就会回到DHCP 设置，然后您就可以完成网络连接并在本地网络中找到它了。 ATEM

Bridge DHCP 设置，以便它能够自动找到您的网络

使用ATEMStreamingBridge创建视频连接HyperDeck控制 HyperDeck

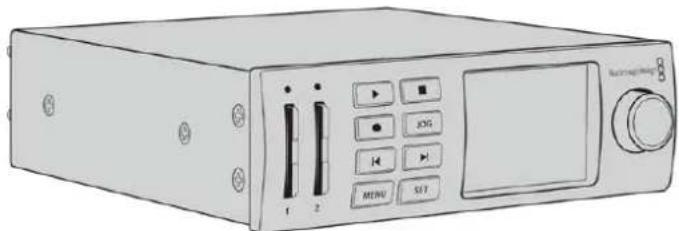

当ATEM Mini通过以太网连接至网络时，您还可以连接多达4台Blackmagic HyperDeck Studio Mini 硬 盘 录 机 ，并 在 ATEM Software Control中通过HyperDeck面 板 进 行 控 制 。您 还 可 以 在 外 部 ATEM硬件 面板上通过系统控制按钮进行控制。这是一项极其强大的功能！四台HyperDeck连 接 到 切 换 台 后 ，就 好 像拥有了一个便携磁带部门，可以从您的切换台上记录输出、播放图文、您甚至可以按一个按钮就设置切换台来播放提前记录好的片段！播放控制位于 ATEM Software Control的HyperDeck面 板 ，以 及 外 部 ATEM硬件控制面板的系统控制 菜单中，它能让您实现播放视频、搜索和穿梭、跳过片段、暂停等众多功能。您还可以记录视频。当将这一功能与 ATEM 强大的宏命令功能结合在一起使用时，您就能获得无限创意，让现场制作如虎添翼！连接HyperDeck 将Blackmagic HyperDeck连接到ATEM Mini的步骤与通过切换台的HDMI输入接口连接摄影机和其他 视频源设备的步骤非常类似。唯一一个额外的接口就是以太网连接，它可以实现ATEM Mini与HyperDeck

使用以太网接口，将HyperDeck硬盘录机连接到与ATEM Mini所处的相同的网络中。

HyperDeck Studio Mini 上启用远程控制，只要使用 LCD 菜单将“远程”设置设为“开启”来启用远程控制即可。

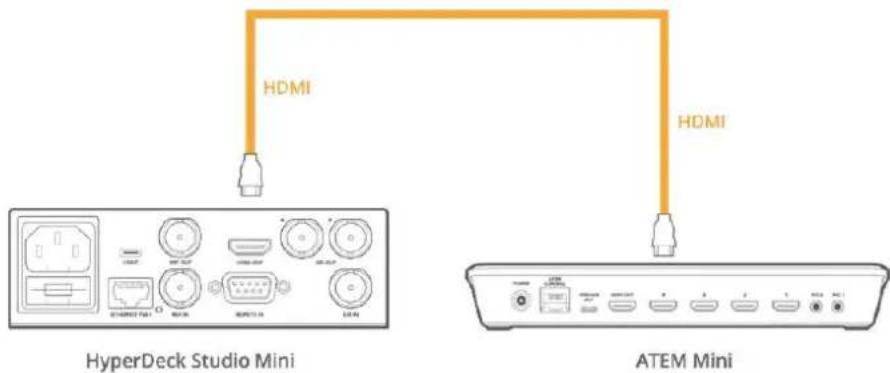

将HyperDeck的HDMI输出连接到ATEM Mini的HDMI输入接口之一。

为每台您想要连接的HyperDeck重复以上步骤。

HyperDeck控制下面要做的就是在 ATEM

ATEM 硬件控制面板上配置好每台 HyperDeck

ATEM Software Control的切换台设置里的HyperDeck选 项 卡 ，或 在 ATEM硬件控制面板上通过系统

LCD菜单进行设置。 提示  如果您将ATEM Mini的输出内容记录到HyperDeck上 ，请 将 切 换 台 的 HDMI输出接口连 接至HyperDeck的HDMI输入上。不要忘记将节目输出指派到HDMI输出上。

HyperDeck只有一个SDI输 入 ，例 如 HyperDeck Studio Mini，那 么 您 可 以 将 ATEM Mini

HyperDeck ” 选 项 卡 中 。您 可 以 在 该选项卡中设置多达四台HyperDeck设备。 在“IP地址”框中键入HyperDeck的IP地址，并从“输入”下拉菜单中选择连接的信号源。点击“连接”后就 可以开始 控制HyperDeck了。

HyperDeck 图标上方和下方的状态提示显示了连接的状态。绿勾表示 HyperDeck

HyperDeck已连接且被识别，但其远程按钮未被启用，设备将显示远程没有激活的提示。 如果HyperDeck未被识别，将显示“连接失败”的提示。如果您看到这一提示，请检查HyperDeck的以太 网 端 口 已 连 接 到 网 络 中 ，以 及 IP地址是否正确。

您可以将某台HyperDeck硬盘录机设置为在切换到节目输出时自动播放视频。例如，您可以根据需要将一

HyperDeck 设置一个开始播放画面的时间点，然后按下混合特效节目列中相应的输入按钮来播放画面。

HyperDeck控制由于HyperDeck需要缓冲两帧后再开始播放，因此实际的画面切换就会延迟预设中定义的帧数以确保 获得干净的画面转场。这就好像设置录像带设备的预卷一样。您可以通过更改“偏移”输入框中的数值来 调整延迟的时长。通常来讲，五帧可确保干净的画面切换。 如果要切换到一个视频静帧或手动触发HyperDeck上的视频播放，您还可以取消选择“自动播放”功能。

HyperDeck 要控制连接到您切换台的HyperDeck设备时，在软件控制面板中点击“媒体播放器”选项卡，并选 择“HyperDeck”面板。 这里您可以选择每台连接到您系统的 HyperDeck ，只要点击控制面板顶部的四个按钮之一即可。它们

ATEM 设 置 中 键 入 的 标 签 而 定 。可 用 的 HyperDeck 设 备 以 白 色 字 体 显 示 ，而 当 前 正 在 控 制 的 HyperDeck则以橙色显示。 最多可选择四台HyperDeck，只 要 点 击 HyperDeck面板中对应的选择按钮即可 除 了 显 示 颜 色 外 ，每 台 HyperDeck的选择按钮还具有Tally提示。

HyperDeck当前已切换到预览输出。

HyperDeck当前已切换到节目输出，也就正在直播。

HyperDeck的选择按钮上方的出现以下状态提示：

HyperDeck已设为远程状态，存储盘已插入。如果具有存储空间的话，设备可 立即准备好播放和记录。

HyperDeck未设为“远程”且当前无法由ATEM切换台控制。

HyperDeck控制当选中一台 HyperDeck 后，您将看到关于当前所选片段的相关信息，如名称、长度、已用时间和剩余时间 等。下面是您将看到的控制按钮。

HyperDeck媒体列表中的上一个片段。

点击播放按钮一次可开始播放，再次点击可停止播放。如果您在 HyperDeck上 启用了“自动播放”设置，播放将在 HyperDeck被切换到节目输出时自动开始。

HyperDeck媒体列表中的下一个片段。 循环循环 点击循环按钮一次可开始循环播放当前选中片段，再次点击循环按钮可循环播

HyperDeck媒体列表中的所有片段。 想 要 在 片 段 上 移 动 ，请 使 用 HyperDeck控制按钮下方的快速/慢速搜索滑块，可用来快速移动、在选定片 段中穿梭，或是逐帧缓慢播放。您可以使用穿梭/缓慢播放滑块旁边的按钮在这些模式间切换。 选择播放控制滑块左侧的按钮进行快速和慢速控制，左右移动滑块可前进或后退片段。 播放控制下方的片段列表显示了选定HyperDeck上所有当前可用的片段。点击片段列表右侧的箭头可以

HyperDeck 上 播 放 媒 体 ，只 要 将 HyperDeck 源切换到预监输出并选择您想要显示的片段即可。使 用播放控制来跳转到片段中相应的的位置。当您将 HyperDeck 切换到节目输出时，“自动播放”功能将从 您选中的位置起自动开始播放。 如果您想要手动触发播放，例如播放时保留一个静帧，只需到 ATEM

选项卡里禁用相应的HyperDeck自动播放复选框即可。

HyperDeck 中插入的格式化存储盘上，请按下 HyperDeck 面板播放控制中的记录按 钮。HyperDeck面板中的“剩余时间”提示器将显示SSD上估算的剩余记录时间。 使用外部硬件控制面板控制 HyperDeck 如果您使用外部ATEM硬件控制面板，可通过硬件控制面板来控制任意连接的HyperDeck。根 据 “ 连 接 HyperDeck”中的介绍将HyperDeck连接到ATEM Mini后，您可以使用广播级控制面板上的系统控制 按钮和LED菜单来设置并控制每台HyperDeck。

HyperDeck 根据“连接HyperDeck”中的介绍将HyperDeck连接到切换台后，您可以使用ATEM 1 M/E Advanced Panel上的系统控制按钮和LCD屏幕上方的多功能按钮来设置并控制您的HyperDeck。 首先，按下位于系统控制区块的“ SETTINGS”（ 设 置 ）按 钮 。 您会注意到ATEM 1 M/E Advanced Panel的LCD屏幕上显示了四个设置选项。这些选项分别为“Switcher” （ 切 换 台 ）、“ Panel

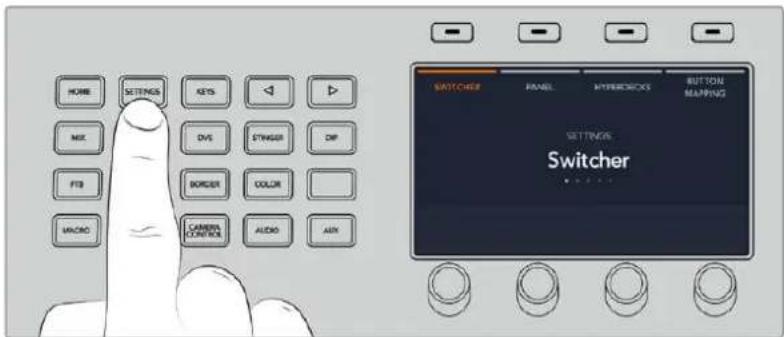

Button Mapping ”（ 按 钮 映 射 ）。每 个 选 项 都 对 应 了一 个 设 置 菜 单 。只 需 按 下 LCD

HYPERDECK设 置 菜 单 共 有 三 页 ，您 可 以 使 用 系 统 控 制 区 块 上 的 左 右 箭 头 按 钮 ，或 通 过 ATEM 1 M/E

Advanced Panel数字键盘上的“1” 、“ 2”和“3”按钮来进行选择。

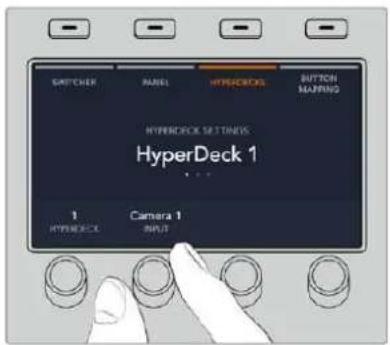

HyperDeck 在菜单第一页，在左下角您可以看到“HYPERDECK”字样以及“输入”字样的提示。

HYPERDECK”字样下方的控制旋钮逐个选定可用的HyperDeck。 一旦选择完HyperDeck，只需旋转“输入”下方的旋钮来选择该HyperDeck连接到您切换台上的对应输 入 信 号 即 可 。举 例 说 明 ，如 果 HyperDeck 1连接的是切换台上的输入4，那么只需转动“输入”字样下方的 旋钮来选择“摄影机4” 即 可 。按 下 “ INPUT”下方对应的旋钮确认您的选择。 根据需要重复上述步骤，相应为其他连接切换台的HyperDeck

HyperDeck指派输入信号后，您需要输入它的IP地 址 ，以 便 ATEM 1 M/E Advanced Panel能通过以

地 址 ，请 先 进 入 “ HYPERDECK ” 设 置 菜 单 ，然 后 使 用 左 右 箭 头 按 钮 ，或 按 下 数 字 键盘上的“3” ，导 航 到 “ HYPERDECK”设置的第三页。

在 此 页 面 中 ，您 可 以 看 到 当 前 选 定 HYPERDECK的IP地 址 。每 个 IP地址数值下方都对应有一个旋钮。要

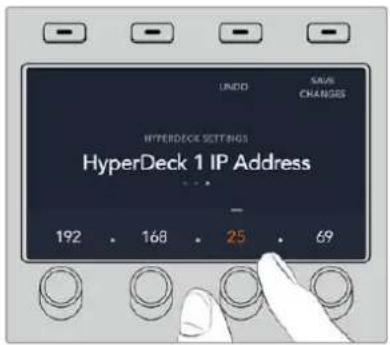

更改这些数值，您可以转动相应的旋钮，或按下旋钮一次并通过数字键盘键入数值即可。为IP地址中的 每个数值都重复此步骤。 当为您的HyperDeck键入IP地 址 后 ，按 下 “ Save Changes”（保存更改）字样所对应的多功能按钮以确 认 此 地 址 。要 取 消 ，按 “ Undo”（ 撤 销 ）。

址 ，您 需 要 先 到 HYPERDECK 设置菜单的第一页中选中该 HyperDeck

您可以在HYPERDECK设置菜单的第二页中切换HyperDeck的 自 动 播 放 功 能 。进 入“ HYPERDECK”设 置菜单，使用系统控制区块的左右箭头按钮导航到这一菜单界面。 在 该 菜 单 中 ，按 下 LCD 屏幕中“自动播放”字样所对应的多功能按钮可开启自动播放功能。当开启自动播放 时 ，该 字 体 将 亮 起 蓝 色 。 您可以使用自动播放功能对某台HyperDeck硬盘录机进行设置，使设备在切换到节目输出时可自动播放 视 频 。例 如 ，您 可 以 根 据 需 要 ，为 一 台 HyperDeck设置一个开始播放画面的时间点，然后按下节目列中对 应的HyperDeck输入按钮来播放片段。 由于HyperDeck需要缓冲两帧后再开始播放，因此实际的画面切换就会延迟预设中定义的帧数以确保 获得干净的画面转场。这就好像设置录像带设备的预卷一样。您可以通过“偏移”字样下方的控制旋钮来 更改偏移帧数，从而调整该延迟的长度。按下“Save Changes”（保存更改）字样所对应的多功能按钮以

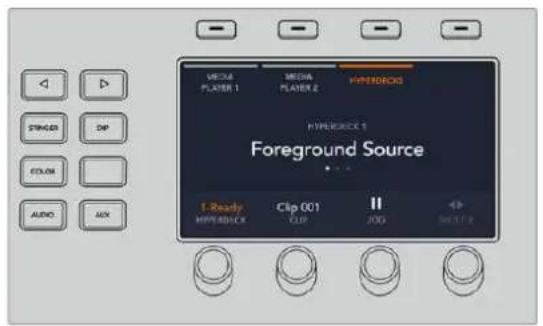

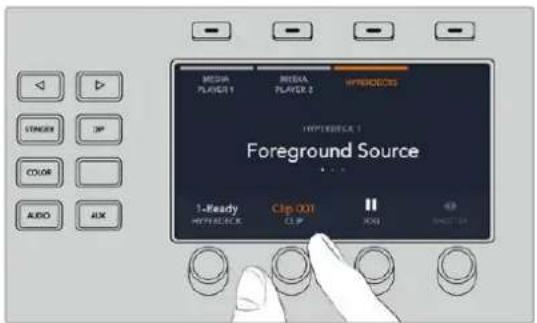

HyperDeck 在您的ATEM 1 M/E Advanced Panel上的“媒体播放器”菜单中可选择HyperDeck控 制 。要 去 往 该 菜单，只要按下“媒体播放器”控制面板按钮，并按下“HYPERDECK”字样上方所对应的多功能按钮进入 HyperDeck 控制页面。如果您的切换台具有超过两个以上的媒体播放器，可能需要导航到下一页菜单 进入HyperDeck控制。 下面，您可以使用“HYPERDECK” 、“ 片段 ” 、“ JOG ” 、以 及 “SHUTTLE 方的旋钮来选择HyperDeck、或 选 择 片段、播放、以及逐帧进退或快速搜索这 HyperDeck控制菜单中间的显示文字将更改为对应的HyperDeck

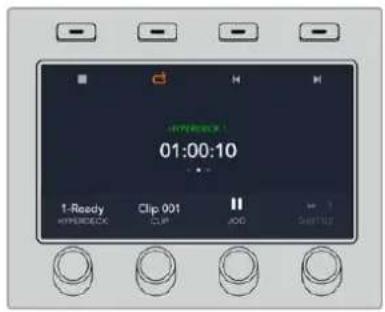

Media Players”（ 媒 体 播 放 器 ） LCD 菜单的第三页及第四页可获得更多HyperDeck控制选项，包括播放、停止、循环播放、以及片段间的快进和快退。在 第 四 页 菜 单 中 ，按 下 记 录 图 标 所 对应的按钮可将您切换台上的节目输出 HyperDeck上 。使 用 “ JOG

提示  要 播 放 所 有 片 段 ，按 住 SHIFT按钮并按播放图标对应的多功能按钮。

HyperDeck控制连接ATEM 1 M/E Advanced Panel ATEM Mini可以通过其内置的控制面板实现控制，但如果您的制作规模更大更复杂，拥有很多信号源、 图文和繁琐的键要处理，或者您需要从其他地点操控 ATEM Mini

Advanced Panel ATEM 1 M/E Advanced Panel专为具备1级M/E面板的切换台所设计，但它还可以控制多达4级M/E， 方便您扩展制作规模。这款控制面板搭载高品质按钮，可实现快速而全面的切换台控制和先进的 CCU

制。通过带有多功能按钮和控制的集中式LCD菜单可实现快速便捷的系统控制。同时使用ATEM 1 M/E

Advanced Panel和软件控制面板时，对其中一个面板所做的任何更改会反映到另一个面板上，因此您 可以同时使用两种控制面板进行操作。 ATEM

Advanced Panel 可通过以太网直接连接到您的 ATEM Mini 上，它带有默认的固定切换台

ATEM Mini 配合使用。连接后，控制面板将会立即识别到 ATEM Mini

接面板来切换信号源并控制ATEM Mini了。 备注  直接连接ATEM Mini Pro时，这款控制面板可使用一个固定IP地 址 正 常 工 作 ，您 也 可 以 将 它连接到网络后在其他地点控制切换台。了解更多关于如何使用网络控制ATEM Mini切换台的 信息，请阅读“连接到网络”部分的介绍。

ATEM Mini ，只 需 使 用 一 根 标 准 CAT5

源名称显示栏使用标签来标识切换台的外部输入或内部信号源。外部输入的标签可在软件控制面板的“设 置”选项卡中编辑。内部信号源的标签是固定的，无需更改。

Program节目母线栏、Preview预监母线栏中的每个按钮都显示了标签。

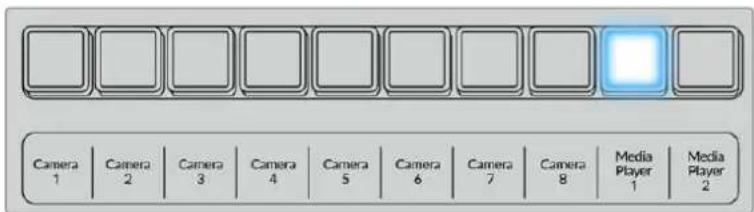

SHIFT按钮会让源名称显示栏显示更多信号源，称为换挡源，最多可有20个不同信号源。 同时按下源信号选择旁边的SHIFT按钮及节目母线栏可更改源名称显示从而显示被保护的信号源，这些 源信号在源信号选择栏用于键控及指派到辅助输出时可用。被保护的源是 Program

Preview （ 预 监 ）、Clean Feed 1（净信号1）和 Clean Feed 2（净信号2）。

使用ATEM1M/EAdvancedPanel节目母线 节目母线可将各背景信号源热切换到节目输出。当前正在播出的信号源由亮起红灯的按钮表示。当前正在 播出的换挡信号源则由闪烁红灯的按钮表示。按SHIFT按钮可显示换挡源。 Preview预监母线 预监母线用于选择预监输出上的信号源。信号源会在下一个转场过渡时发送到节目输出。处于预监的信号源 由亮起 绿灯的按钮表示。处于预监的换挡信号源则由闪烁绿灯的按钮表示。按 SHIFT

SHIFT SHIFT按钮为通用换挡键，可将节目、预监 以及选择母线连同标签一起换挡。它还提供了转场类型和摇 杆 及其他菜单功能的换挡。 此外，连按两次预监、选择母线上的按钮或转场类型按钮，也可起到换挡作用，比按 SHIFT

快捷。连按功能不适用于节目母线，因为此操作可能导致节目输出显示错误信号源。

信号源选择母线可与源名称显示栏共同使用可将信号源指派给各路辅助输出和键控。当启用宏命令按钮 后，这栏按钮还可以用于加载和运行记录到对应槽的宏命令。宏命令按钮启用后，按钮指示灯会亮起蓝色。 目标显示栏结合选择母线显示了各路信号源指派到键和辅助输出的情况。当前选中的信号源以亮灯按钮 表示。而当前选中的换挡源则由闪烁的按钮表示。若按钮亮起绿灯则表示此为受保护的信号源。被保护 的源是Program（ 节 目 ）、Preview（ 预 监 ）、Clean Feed 1（净信号1）和 Clean Feed 2（净信号2）。

CUT（硬切） 即使选定了转场类型，CUT按钮都可跳过该转场在Program（ 节 目 ）和 Preview（ 预 监 ）输 出 之 间 快 速 转 场 。

LCD 主页中所设置的自动时长完成某一选中的转场。每种转场的时长可以在 LCD

单中设置，选定转场风格按钮后，对应的时长会在LCD菜单中显示。 AUTO（自动）按钮在转场过程中会亮起红灯，渐变推杆的LED提示会亮起以提示转场的进展程度。 如果同时使用软件控制面板，软件界面上的虚拟推杆也会相应发生变化，并根据转场进展给出视觉反馈。 渐变推杆及渐变推杆指示灯

AUTO 按钮使用，使操作者手动控制转场。渐变推杆一侧的指示灯会对转场进度给出视

AUTO（自动）按钮在转场过程中会亮起红灯，渐变推杆的提示灯会亮起以提示转场的进展程度。如果使 用软件控制面板，虚拟推杆也会同时发生变化。

操作者可通过按钮选择以下五种转场特效中的一种： MIX

STING。按下标有转场类型的按钮即可执行相应的转场。选定后，该按钮会亮起。 当选定某个转场类型后，LCD菜单会显示转场时长并直接提供了该转场类型的所对应的所有设置。使用多 功能按钮和旋钮导航到各个设置并进行更改。

ARM”的按钮目前不可用，该功能将在未来的更新中添加。 PREV TRANS（预监转场） PREV TRANS 按钮用于预监转场模式，操作者可使用渐变推杆在预监输出上事先确认某个转场效果。按 下此按钮可开启预监转场功能，您可不限次数地预监转场。此功能可让您在直播前测试转场效果并可根据 需要做出更改。您甚至可以预监STINGER转场！调整后，再次按下按钮，转场就准备绪，可随时切入直播。 Next Transition（下一个转场）

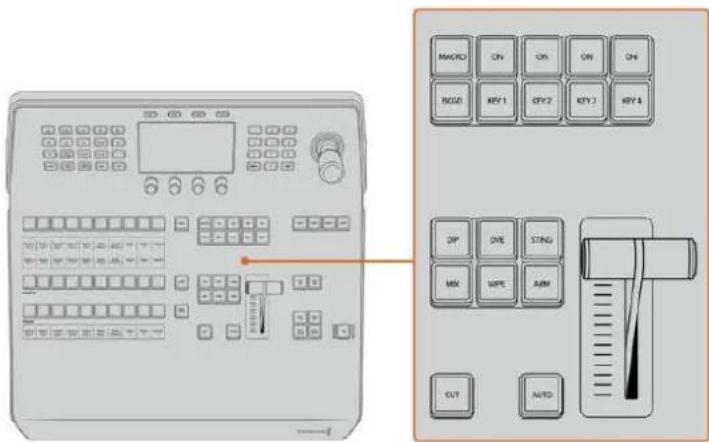

BKGD、KEY 1、KEY 2、KEY 3、KEY 4按钮用于选择与下一个转场一同转入播出或撤出播出的内容。

同时按下多个按钮可将背景和键进行组合。连按两次 BKGD 按钮可选中所有处于播出状态的下一个转场 上游键控，并将它们复制到 Next Transition（ 下 一 个 转 场 ）按 钮 上 。 按任意一个Next Transition（下一个转场）中的按钮会清除其余按钮的选择。选择 下一个转场的内容 时，切换台操作者应该注意观察预监输出，因为该输出可准确预演转场完成后节目输出的画面。当只选定 BKGD按钮时，画面会从当前位于节目母线上的信号源过渡到预监母线上选定的信号源。

使用ATEM1M/EAdvancedPanel转场控制和上游键控 ON AIR 每个键控上方标有“ON”的提示按钮可让您明确哪些上游键正处于播出状态，并且也可用于将某个键立 即转入播出或撤出播出。

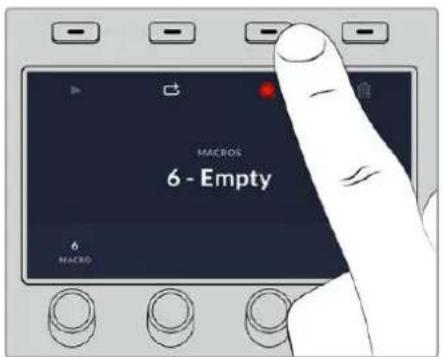

MACRO按钮能开启宏命令功能，从而可将源选择栏的 按钮更改为对应于宏命令槽的宏命令按钮。 提示  源选择列中共有十个宏命令按钮，如果您记录了超过十个宏命令，可以打开LCD菜单中的 宏命令设置，使用控制旋钮来更改宏命令群组。 更多关于如何使用Advanced Panel记录和运行宏命令的内容，请参见“使用ATEM 1 M/E Advanced Panel记录宏命令”部分的内容。

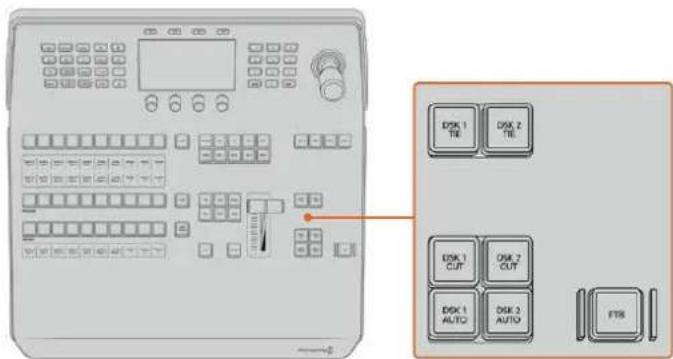

DSK TIE（下游键锁定） DSK TIE

DSK （下游键）和下一个转场特效一起在预监输出上待命，并将其与主转场控制锁定， 使DSK随下一个转场同时进入播出状态。 由于下游键控与主转场锁定，转场将会以 LCD 主页面中所设定的自定时长完成转场。在 DSK

状态时，Clean Feed 1（净信号1）上 的 信 号 不 受 影 响 。

DSK 转入或撤出播出，并可提示 DSK 当前处于播出或非播出状态。如果 DSK

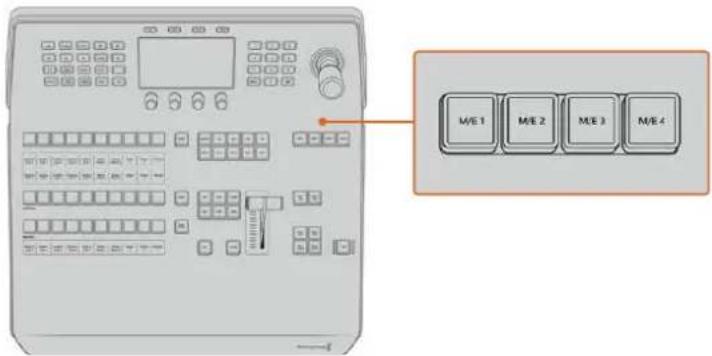

使用ATEM1M/EAdvancedPanelM/E按钮 由于有些ATEM切换台设有多级M/E，因 此 可 通 过 M/E按钮选择您想要控制的那一个。当选中某个M/E

时，LCD菜单将更改到显示所对应的M/E面板设置。

FTB按钮可将节目输出以LCD菜单设置中所指定的FTB时长转入黑场。

当节目输出以黑场淡出后，FTB按钮会闪烁红光，直到再次按下该按钮时，红灯熄灭，画面会以相同时长 从黑场逐渐过渡到节目输出。淡入黑场操作不支持预监。

您还可以将切换台设置为音频随视频一同淡出，只需导航到FTB LCD菜单并将AFV设置为“开启”即可。

这样可以让切换台以淡入黑场中的时长设置将音频逐渐淡出。如果您想在淡入黑场的过程中和结束后保 留音频，可将AFV设 置 为“ 关 闭 ”。

控制面板左上角的按钮，和 LCD 及其所对应的四个多功能按钮被称为系统控制。当您按下“ HOME

或其他系统控制按钮时， LCD 将会相应地显示相关的控制和设置。使用 LCD 上方的多功能按钮和下方的

LCD 菜单上显示有连续的圆点图标，意味着设置页面多于一页，您可以按左右箭头按钮在各个页面

使用ATEM1M/EAdvancedPanel举例说明，要更改划像转场的边框柔化程度：

按下“WIPE”（ 划 像 ）按 钮 。

按下LCD旁边的右箭头按钮移动到设置的第三页。

旋转“柔化”设置下方的控制旋钮来更改划像转场边框的柔化程度。 要更改划像转场的方向：

按箭头按钮，或直接按“WIPE”按钮，即可返回划像转场设置的第一页。

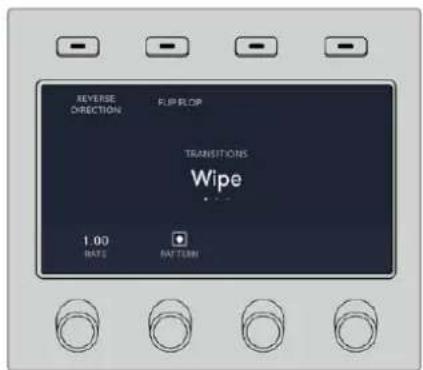

按下LCD顶部“反向”字样对应的多功能按钮可更改方向。

若 对 设 置 满 意 ，可 按 “ HOME”按钮回到主页面。 提示  更改边框柔化程度时，您可以实时查看到调整效果。只要按“PREV TRANS” 按 钮 ，移 动 渐 变 推 杆 ，并 同 时 查 看 多 画 面 分 割 上 的 预 监 输 出 ，就 可 以 直 观 地 监 看 设 置 。设 置 完 成 后 ，再 次 按 下“PREV TRANS”按钮可禁用转场预览。 系统控制按钮和LCD菜单可用于进行所有控制面板的设置，您甚至还可以从面板直接设置常用的切换台 设置。例如，如果需要更改切换台的视频格式。

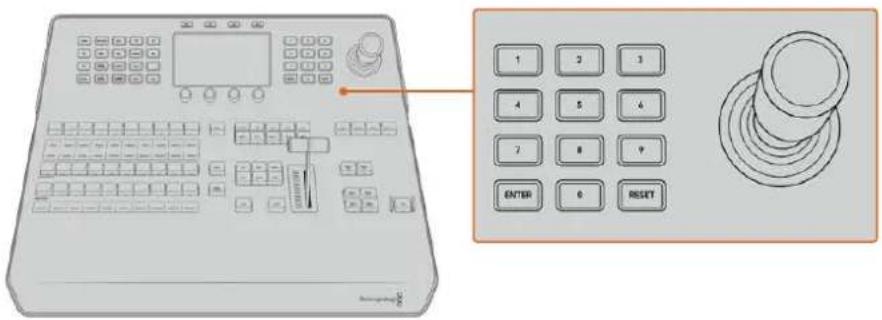

数字键盘用于输入数字数据。例如，数字键盘可用于键入转场时长的数值。使用数字键盘输入数据时，每 个参数下方的多功能按钮可用来将输入的数据应用到该参数。 摇杆也称三轴摇杆，用于控制键、DVE及其他元素的大小和位置。在带有RS-422“Remote”接口的大型

ATEM切换台上，您还可使用摇杆来遥控VISCA PTZ摄影机。

ATEM软件和硬件控制面板均支持按钮映射，以便您将来自摄影机等设备的重要信号源指派到节目列和 预监列触手可及的按钮上。不常用的信号源可指派到相对次要的按钮上。每个控制面板可单独设置按钮映射，因此软件控制面板上设置的按钮映射并不会影响硬件控制面板上的按钮映射。 ATEM Advanced Panel的按钮映射和按钮亮度 要进入按钮映射设置，请按下“ SETTINGS ”按钮打开切换台通用设置的 LCD 菜单，然后按下“按钮映射”所对应的多功能按钮。通过LCD每个设置下方所对应的控制旋钮可选择您想要映射的按钮以及您想要选择的输入。如果想要突出某些特定的源信号，您还可以更改按钮和标签在控制面板上的显示颜色。例如，您可能想要以不同的颜色来突显播放信号源，这样能立刻在控制面板是加以识别。在预监和节目母线上的按钮会同时亮起，直到该信号源被切换到预览或是节目输出后，该颜色将更为所对应的绿色或是红色。更改完设置后，更改可立即生效，无需进行保存。只要按下“ HOME”按钮就可返回主页面。 要更改按钮的亮度设置，请按下“ SETTING ”按钮打开切换台通用设置的 LCD 菜单，然后按下“控制面板”所对应的多功能按钮则可打开控制面板设置。旋转每个设置下方的设置旋钮直至看到您想要的亮度为止。完成所有按钮设置的配置后，可按“ HOME”按钮回到主页面。

ATEM 1 M/E Advanced Panel采用与软件控制面板所相同的控制面板布局，以及大型LCD屏幕并配有多 功能控制旋钮和按钮，可让您根据控制切换台来快速调整设置。通过硬件面板可以快速便捷的进行操作。本章节的内容讲述了如何通过外部 ATEM

Advanced Panel 面板在切换台上进行各种类型的转场。 使用ATEM1M/EAdvancedPanel硬切转场 硬切是切换台所使用的最基本的转场。在硬切转场时，节目输出会立即从一个信号源切换到另一个信号源。 硬切转场在节目输出上的效果图示。 硬切转场可直接从节目母线上执行，或者使用转场控制区块的CUT按钮。

当从节目母线上执行硬切转场时，只有背景信号发生改变，所有上游键和下游键会保持现状。 从节目母线执行硬切 转场 找到节目母线，选择想要切换到节目输出的视频源。节目输出会立即变换到新的信号源。 在节目母线栏上按下任意源按钮可从节目母线上执行硬切转场 CUT硬切按钮

CUT 按钮执行硬切转场时，所有被选为下一个转场的上游键以及所有锁定到转场控制的下游键的播 出状态也都会相应变化。例如，对某个锁定到转场控制的下游键来说，如果它之前未处于播出状态则会因 此切换到播出状态，反之亦然。同样，对任何选作下一个转场的上游键来说，如果它之前未处于播出状态 则会因此切换到播出状态，反之亦然。 在转场控制区块按下标有“ CUT ”的按钮可执行硬切转场

使用ATEM1M/EAdvancedPanel使用CUT按钮执行硬切转场

找到预监母线，选择想要切换到节目输出的视频源。该操作不会影响节目输出。

找 到 转 场 控 制 区 块 ，按 下 CUT 按钮。在节目和预监母线上选中的信号源会互换位置，即之前处于 预监上的视频源现在已处于节目母线，之前处于节目母线上的视频源则相反。 提示  推荐使用转场控制区块执行转场，因为这一方法可在将视频源转入节目输出之前在预监输 出上进行核对并确认内容，比如确认摄像机是否已对焦。

自动转场可依照预设时长自动执行节目和预监源之间的转场。所有被选为下一个转场的上游键以及所有锁 定到转场控制的下游键的播出状态也都会相应变化。自动转场可通过转场控制区块中的AUTO按钮来执 行 。混 合 、浸 入 、划 像 、DVE和STINGER都可以自动转场。 AUTO 自动转场按钮是转场控制区块的一部分

找到预监母线，选择想要切换到节目输出的视频源。

使用转场控制区块中的转场类型按钮选择转场类型。

在系统控制中设置转场时长并依照需要调整该转场的其他参数。

ATEM 1 M/E Advanced Panel，所 有 转 场 设 置 均 可 通 过 LCD菜单获取。

按下转场控制区块中的AUTO按钮来激活转场。

转场过程中，节目和预监母线上的红色和绿色按钮会一起亮起红灯以提示您转场正在进行。渐 变推杆指示灯会显示转场的位置和进度，RATE显示框会在转场过程中实时提示剩余帧数。

使用ATEM1M/EAdvancedPanel6 转场结束时，节目和预监母线上选中的信号源会互换位置，即之前处于预监上的视频源现在已处 于节目母线，之前处于节目母线上的视频源则相反。 每个转场类型有其独立的转场时长，您只需选择转场类型并按下 AUTO 按 钮 即 可 执 行 快 速 转 场 。之 前 使 用过的转场时长会被保存在该转场类型中，并可以进行更改。 制作切换台可以为不同的镜头画面提供多种过渡方法。通常，您可以只用简单的硬切转场将一个背景源

切 换 到 另 一 个 背 景 源 。而 使 用 MIX（ 混 合 ）、DIP（ 浸 入 ）、WIPE（ 划 像 ）和 DVE等转场方式可通过逐渐退

出一个画面源，并逐渐进入另一个画面源的方式完成两个背景源之间的转场。 Stinger和图文划像是特殊转场类型，本手册后续章节将会详细介绍。混合、浸入、划像和DVE等转场可 通过AUTO自动或手动转场，请在转场控制区块设置。

DIP MIX WIPE （划像）等转场类型都单独设有专门的选择按钮。

混合是指当一个源逐渐过渡到另一个源的过程中，两个源发生重叠，其中一个源淡出，另一个源淡入而完 成的画面衔接。您可在混合时长显示框进行调整来更改转场或重叠效果的时长。 混合转场在节目输出上的效果图示。 在ATEM 1 M/E Advanced Panel控制面板上执行混合转场：

找到预监母线，选择想要切换到节目输出的视频源。

按MIX按钮选择混合转场类型。LCD菜单将自动显示转场设置。

在 转 场 设 置 中 ，使 用 LCD中所对应的控制旋钮调整混合时长。您还可以使用数字键盘输入持续

在转场控制区块以AUTO自动或手动方式执行该转场。

Rate（时长）（时长） 混合转场的时长设置采用“秒 : 帧”格式。

浸入转场和混合转场类似，都是一个源逐渐过渡到另一个源的过程。但是，浸入转场是通过第三个源逐 渐完成转场，称为浸入源。 例如，浸入转场可用于那些需要闪白或快速闪现赞助商标志的转场。浸入转场的持续时间及浸入源都是

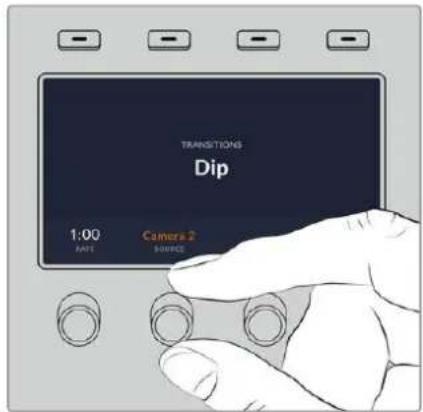

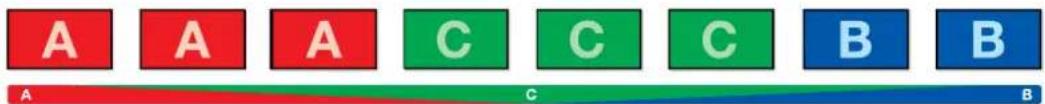

浸入转场在节目输出上的效果图示。 在ATEM 1 M/E Advanced Panel上执行浸入转场：

找到预监母线，选择想要切换到节目输出的视频源。

按下DIP按钮选择浸入转场类型。LCD菜单将自动显示转场设置。

在 转 场 设 置 中 ，使 用 LCD 中所对应的控制旋钮调整浸入时长。您还可以使用数字键盘输入持续 时 间 。选 择 一 个 浸 入 源 。

在转场控制区块以AUTO自动或手动方式执行该转场。

使用ATEM1M/EAdvancedPanel按下转场控制区块中的“ DIP LCD 菜单设定浸入源和转场时长

Rate（时长）（时长） 浸入转场的时长以秒和帧的格式表示。 Dip Source（浸入源）（浸入源） 浸入源可以是切换台中的任何视频信号，该信号可作为过渡画面出现在浸入转场中，浸入源通常是彩底发生器或媒体播放器。

划像转场是通过使用各种形状的图案将一个源取代另一个源来完成源和源之间的过渡。例如一个逐渐扩

划像转场在节目输出上的效果图示。 在ATEM 1 M/E Advanced Panel上执行划像转场：

找到预监母线，选择想要切换到节目输出的视频源。

按下WIPE按钮选择划像转场类型。LCD菜单将自动显示转场设置。

在 转 场 设 置 中 ，使 用 LCD所对应的控制旋钮来调整边框参数、划像时长及划像方向。您还可以使 用数字键盘输入持续时间及具体的设置数值。

在转场控制区块以AUTO自动或手动方式执行该转场。

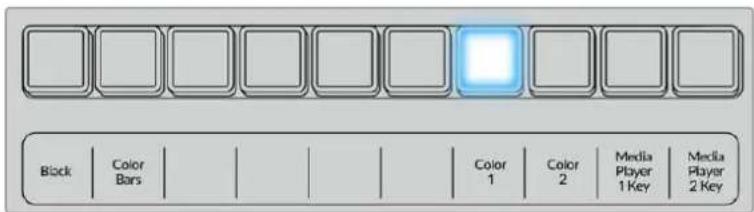

使用ATEM1M/EAdvancedPanel在源选择栏按下源按钮来为划像边框选择源信号。

SHIFT ”按钮可选中一个换挡源，如彩底发生器或媒体播放器。在源选择栏按下源按钮来为划像边框选择源信号，例如摄影机或媒体播放器。

SHIFT ”按钮可选中一个换挡源，如彩条或彩底发生器。 提示  划像转场使用的边框源可以是切换台内的任何源。例如，以媒体播放器作为源的粗边框 可用来显示赞助商或品牌的信息。

Rate（时长）（时长） 即划像转场时长，以秒和帧的格式表示。 Symmetry（对称性）（对称性） 可用来控制划像图案的宽高比。 例如，通过调整对称性可以将圆形修改成椭圆形。在硬件控制面板上，请通过摇杆的

Position（位置）（位置） 如果划像图案具有定位功能，那么您可以使用硬件控制面板上的摇杆或软件控制面板

X坐标”和Y坐标”输入框来移动该图案中心。移动摇杆时，软件 控制面板上的X和Y坐标显示框也会即时更新。

使用ATEM1M/EAdvancedPanelNormal（正常）（正常）圆形、菱形及方形等封闭性形状的正常划像方向是以屏幕中心向边缘从里至外扩大。Reverse（反向）（反向）圆形、菱形及方形等封闭性形状的反向划像方向是从屏幕边缘向中心从外至内缩小。FlipFlop（反复）（反复）启用该模式时，每次执行转场时画面都会在正常和反向之间交替变化。Border（边框）（边框）边框宽度。Soft（柔化）（柔化）通过调整该参数可获得清晰或模糊的划像图案边缘。 DVE转场 ATEM 切换台配备强大的数字视频特效处理器，可用于 DVE

DVE 转场可使用多种方法将一个画面过渡到另一个画面。 例 如 ，您 可 使 用 DVE转场将当前播出画面以挤压的方式撤出播出画面，同时展现出位于下层的新的视频

找到预监母线，选择想要切换到节目输出的视频源。

按下DVE转场类型按钮来选择DVE转场类型。LCD菜单上将出现DVE设置。

备注  如果DVE已经被用于某个上游键，那么直到该上游键撤出播出状态，并退出下 DVE 转场功能都将不可选用。请在接下来的“共享 DVE 资源”部分获得更多信息。

在DVE LCD菜单中，使用多功能控制旋钮及按钮来配置DVE参数。例如，选择DVE图案和移动

方 向 ，以 及 调 整 DVE转场时长。

使用AUTO按钮或渐变推杆可分别以自动或手动方式执行该转场。 DVE转场参数 DVE Rate（（DVE时长）时长） 即DVE转场持续时间，以秒和帧的格式表示。旋转DVE Rate下方对应的旋钮来调 整DVE转场时长。新的时长会立即显示在转场控制区块的转场时长窗口中。 Symmetry（对称性）（对称性） 可用来控制划像图案的宽高比。例如，通过调整对称性可以将圆形修改成椭圆形。在硬件控制面板上，请通过摇杆的Z轴调节对称性。 使用ATEM1M/EAdvancedPanelPosition（位置）（位置） 如果划像图案具有定位功能，那么您可以使用硬件控制面板上的摇杆或软件控制面板中转场设置面板上的“ X坐标”和Y坐标”输入框来移动该图案中心。移动摇杆时，软 件控制面板上的X和Y坐标显示框也会即时更新。 Normal（正常）（正常） 圆形、菱形及方形等封闭性形状的正常划像方向是以屏幕中心向边缘从里至外扩

DVE键参数 Enable key（启用键）（启用键） 用于启用/禁用DVE键 。按 钮 亮 起 表 示 DVE键被启用。 PreMult（预乘键）（预乘键） 可将DVE键作为预乘键。 Clip（限幅）（限幅） 限幅电平可调整抠像参数的阈值。增高限幅电平可显示出更多背景。如果视频背景 为 全 黑 ，则 表 示 限 幅 值 过 低 。 Gain（增益）（增益） 该参数以电子的方式改变键边缘的柔化程度。请适当调整增益值直至对象边缘柔化程度达到满意效果。此操作不影响背景视频的亮度。 Inverse（反转）（反转） 当键不是预乘时可翻转键信号。 共享DVE资源 ATEM

DVE 通 道 ，可 用 于 执 行 DVE 转场或用于上游键控。选择了 DVE

其他地方正在使用该DVE，则 无 法 使 用 该 DVE转 场 类 型 ，而 且 会 显 示 “ DVE unavailable”（ DVE不可用） 的 提 示 信 息 。如 要 使 用 DVE转场，请务必终止它当前在系统其他地方的使用。请确认当前在节目或预监输

DVE 键，并且飞键也未启用。要在上游键控中终止使用 DVE

任何一个，或禁用飞键即可。系统释放DVE后 ，您 便 可 以 将 DVE用于转场。 商标划像转场十分常用，它在背景转场上层使用DVE特效让图文横穿画面。例如，商标划像可以通过水平 划像来移动图文，从而替代划像的边框。商标混合就是在混合转场上层以旋转图文横穿画面。商标转场十 分适合通过台标划像或旋转的足球划像带出新的背景。商标转场使用的是转场区块中内置的某个特殊键 控，好让所有上游键控和下游键控用于合成输出画面。 接下来将为您介绍如何制作和执行商标转场。 以上这组图像序列是图文划像转场在节目输出上的效果图示。 使用ATEM1M/EAdvancedPanel执行图文转场 在ATEM 1 M/E Advanced Panel上执行图文转场：

在转场控制区块中按下DVE转场类型按钮。LCD屏幕上将出现DVE设置。

如果DVE正在上游键中使用，那么直到该上游键撤出播出状态，并退出下一个转场方可使用该 按 钮 。请 在 接 下 来 的 “ 共 享 DVE资源”部分获得更多信息。

按下LCD菜单中“特效”所对应的多功能按钮来打开特效设置，使用“特效”所对应的控制旋钮来 选择图文划像图标从而将特效设置为图文划像。 默认设置方向是从左到右，但您可以选择“反向”来更改该方向。您还可以启用“反复”选项，从而 使得该特效以转场中的每个操作来回移动，以免重复相同的移动方向。

在系统控制区块按钮中按下右箭头按钮来调整键设置。启用键，并选择填充源和键源。如需要对 键进行调整，例如调整限幅和增益设置，请在系统控制区块中按下右箭头按钮进入键参数设置。 提示  通常来说，进行图文转场时，信号源往往是已经在媒体播放器中加载的图文。默认 情况下，当您选择媒体播放器作为填充源，键源就会自动选择该媒体播放器的键通道， 并将预乘键设为“开”。这意味着一个在Alpha通道中嵌入有键蒙版的图文将会被切换台 自动选中。如果您想使用其他媒体播放器中的另一个媒体文件，或者其他媒体播放器中 的输入源，可以禁用预乘键并更改键源。

按下AUTO按钮可以执行自动转场，使用渐变推杆可以执行手动转场。

Rate（时长）（时长） 转场的时长以秒和帧的格式表示。 要调节时长，请使用时长旋钮或使用数字键盘输入数值并按Set Rate（设置时长） Normal（正常）（正常） 即正常方向，该方向是将图文从左至右移动。 Reverse（反向）（反向） 该方向可将图文从右至左移动。 FlipFlop（反复）（反复） 启用该选项时，每次执行转场时画面都会在正常和反向之间交替变化。“正常”或“反向”指示灯可表明下一个转场的方向。 Fill Source（填充源）（填充源） 该填充信号是您在转场上层使用的图文。 Key Source（键源）（键源） 该键信号是一个灰度图像，它可界定图文中要被抠除的区域，从而使填充信号正确叠加到划像上。 使用ATEM1M/EAdvancedPanel用于图文划像的图像 图文划像功能需要有一个静态图文作为水平划像的移动边框。该图文需为垂直的“条幅”式图文，且尺寸 不大于屏幕宽度的25%。 图文划像的屏幕宽度要求  1080p 如果切换台的视频格式设置为1080p，则该图文宽度需小于1920像素。 720p 如果切换台的视频格式设置为720p，则该图文宽度需小于320像素。

手动转场即使用转场控制区块的渐变推杆手动转换节目和预监源。混合、浸入、划像和 DVE

找到预监母线，选择想要切换到节目输出的视频源。

使用转场控制区块中的转场类型按钮选择转场类型。

手动将渐变推杆从一端移动至另一端，执行该转场。再次推拉渐变推杆可执行新的转场。

转场过程中，节目和预监母线上的红色和绿色按钮会一起亮起红灯以提示您转场正在进行。渐变 推杆上的 LED指示灯还会显示转场的位置和进度。 提示  您还将看到ATEM硬件控制面板会映射软件控制面板的各项操作。

转场结束时，节目和预监母线上选中的信号源会互换位置，即之前处于预监上的视频源现在已处 于节目母线，之前处于节目母线上的视频源则相反。

您可以不通过ATEM Software Control，使 用 ATEM 1 M/E Advanced Panel来单独记录和运行宏命 令。所 有 ATEM Software Control软件的“切换台”页面上的操作都可以通过硬件面板来执行。如果需 要在媒体池中管理图文，或是调整摄影机设置，只要通过ATEM Software Control来进行设置即可。 ATEM 1 M/E Advanced Panel上用于记录和运行宏命令的按钮都位于系统控制区块的按钮区域。宏命 令的名称会出现在源选择的名称显示栏内。 按照以下步骤来创建与之前使用 ATEM Software Control

Transitions ” 宏 命 令 。本 例 将 在 6号宏命令槽创建一条宏命令。

LCD 屏幕中“宏命令”字样上方对应的旋钮，选择您需要用来记录的宏命令槽。在这个例子 中 ，选 择 的 是 宏 命 令 槽 6。

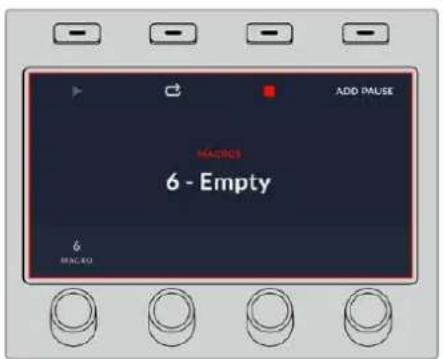

按下LCD屏幕中“记录”字样上方对应的多功能按钮，开始记录。记录图标显示为一个红色的圆 圈。记录时，这个图标会变成一个红色的方块。 按下“记录”多功能按钮，开始记录您的宏命令

按住Shift键并选择节目母线上“Color Bars”对应的按钮。此按钮会闪烁以提示它是换挡源。

按住Shift键并选择预监母线上的“Color 1”按钮。请根据需要将节目和预监母线上的10个主要 的按钮映射为彩条、黑场以及彩底发生器等功能，以便获得快捷操作。具体信息请参见本操作 手册“按钮映射”章节的内容。

使用ATEM1M/EAdvancedPanel6 按转场控制区块的“WIPE”（划像）按钮，确保宏命令记录下这一划像转场选择。

在显示有“划像”字样的LCD菜 单 中 ，将 时 长 设 置 为 2:00秒。

在转场控制区块按下“AUTO”（自动）按钮，可执行从彩条到色彩1的划像转场。

如果您希望宏命令等待2秒之后再执行下一个转场，请按LCD菜单中“添加暂停”字样上方对应 的多功能按钮，并且转动代表“秒”的旋钮，将时长设置为2秒。按下表示“确认”的多功能按钮来

按 钮 ，然 后 按 “ AUTO”转场按钮。您的ATEM切换台将执行一个混合转场进入黑场。

按“宏命令”按钮返回到宏命令菜单，然后按“记录”对应的多功能按钮以停止记录。

ATEM 1 M/E Advanced Panel记录了一条宏命令。由于该宏命令位于6号 宏 命 令 槽 ，因 此 这个宏命令对应的宏命令按钮将被命名为“ Macro

中点击“编辑宏命令”按钮来为其命名并添加备注。 要运行宏命令，只需按下相应的宏命令按钮，将控制面板的源选择列设置为宏命令模式即可。进入宏命 令模式后，相应的按钮会亮起蓝色。按“Macro 6”按钮。您可以清楚看到宏命令在运行，因为相应的宏命 令 按 钮 会 闪 烁 绿 色 ，并 且 LCD菜单的边缘会出现橙色的边框。 如果宏命令设置成功，您只要按下 ATEM 1 M/E Advanced Panel上 的 一 个 按 钮 ，就 能 让 ATEM切换台

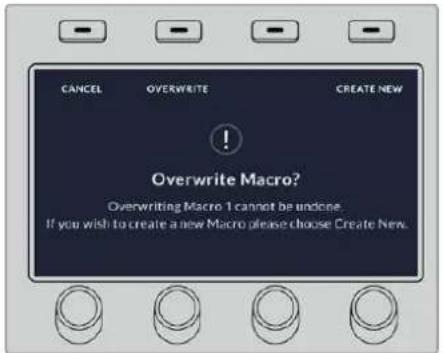

进入黑场。如果您希望该宏命令循环执行从不停止，请按循环图标所对应的多功能按钮启用相应功能。 再次按下该按钮可禁用循环功能。 我们建议您使用不同的切换台设置频繁测试您的宏命令，这样可以确保宏命令执行所有您想要的指定功 能，不错过任何指示也不会产生某些意外的操作。 如果您需要记录一个以前已经记录过的宏命令， 或者因为操作失误而想要开始重新记录这个宏命令， 请按记录按钮并在弹出提示信息时确认覆盖操作。

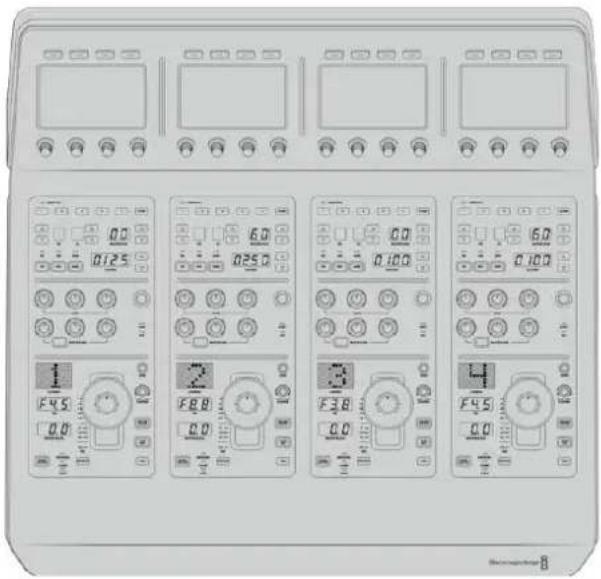

使用ATEM1M/EAdvancedPanel使用ATEM Camera Control Panel 传统的摄影机控制单元，即CCU，一般都是安装在工作台内，而且每台摄影机都需要单独设置一台 CCU。ATEM Camera Control Panel是一款内置4台CCU的便携方案，可放置于工作台上或坚实表 面，就能一次同时控制全部四台Blackmagic Pocket Cinema Camera摄影机。

要启动摄影机控制面板，请将标准IEC电源线连接到后面板上的IEC电源输入接口。如果要通过外部电源

供应连接外部电源或冗余电源，您还可以使用12V DC输 入 ，例 如 UPS不间断电源或外部12V电池电源。

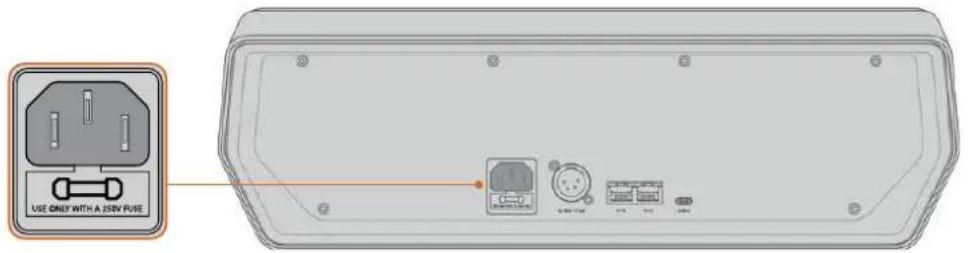

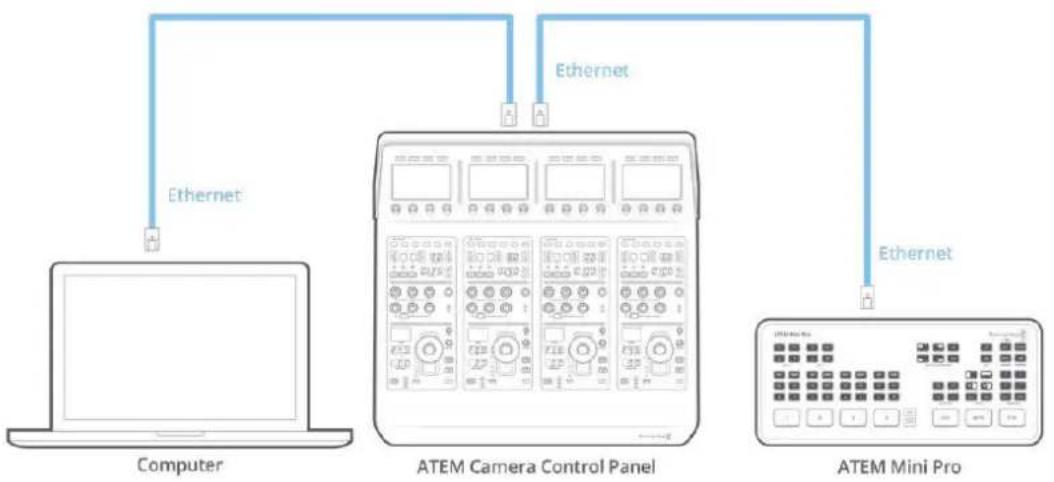

将电源线缆连接至后面板上的电源输入接口获得电源 将控制面板连接至您的切换台 要将ATEM Camera Control Panel连接至您的切换台，只要将该面板添加至ATEM以太网连接链中即可。 例 如 ，如 果 您 使 用 ATEM 1 M/E Advanced Panel等外部ATEM硬件面板，只需将其以太网线缆从计算 机或网络移除，然后连接至摄影机控制面板的其中一个以太网端口即可。然后，ATEM硬件控制面板就 会成为此连接链里的中间设备。下面将摄影机控制面板上另一个以太网端口连接至您的计算机或网络。

使用ATEMCameraControlPanel如果您只需在网络中使用摄影机控制面板、切换台和计算机，那就只要将控制面板连接至切换台，然后再 通过空余的以太网端口连接至计算机即可。

将摄影机控制面板连接至ATEM设备后，您应该可以看到面板上的指示灯亮起，且每个CCU上的LCD屏

幕将显示各自所指派的摄影机。启动控制面板并连接您的切换台，一切准备就绪后，就可以开始控制您

使用ATEMCameraControlPanel连接过程很快是因为每台ATEM设备的所有网络设置出厂时都设有不同的默认IP地 址 。因 此 ，当 您 把 它 们 都连接在一起时，它们的网络设置会自动配置并直接就能工作。 但是，如果将摄影机控制面板添加到已有系统中，或需手动指派不同

您需要开启DHCP从而让控制面板选择合适的IP地 址 ，或 禁 用 DHCP并手动设置IP地址。

备注  ATEM Mini Pro不具备固定IP地 址 ，因 为 需 要 使 用 DHCP。当 ATEM Mini Pro直接连到 ATEM Camera Control Panel时 ，建 议 您 手 动 设 置 IP地址。 当连接到摄影机控制面板和网络时，将 ATEM Mini Pro设为DHCP。网络服务器将指派一个IP 地址，然后您可以将其设为摄影机控制面板的切换台IP地 址 ，从 而 可 让 其 与 切 换 台 进 行 通 信 。 更多信息，请继续阅读下面的内容。

ATEM Mini Pro网络设置的详情，请阅读“连接到网络”部分内容。

地址，从而将它加入到您的网络中，然后在控制面板上键入 切换台IP地址，切换台就可以识别您的控制面板。这些设置位于摄影机控制面板上的“SETTINGS”（ 设 置）LCD菜单中。

LCD 上您将看到的第一个菜单就是屏幕主页。要进入网络设置，请按“ SETTINGS

SETTINGS”（ 设 置 ）多 功 能 按钮可进入摄影机控制面板所有设置 DHCP 设置是菜单页面上的第一个设置。此设置下方是一排小圆点图标。按下箭头多功能按钮可导航到 不同页面的设置，亮起的小圆点图标代表您所处的页面。所有摄影机控制面板设置都位于这些页面中。

使用ATEMCameraControlPanel设置摄影机控制面板的IP地 址步骤 如下：

如果您想要控制面板自动设置为兼容IP地 址 ，可 按 下 “ ON”（ 开 启 ）多 功 能 按 钮 来 选 择 DHCP设置。

地址，可导航至下一页设置并检查控制面板的

如果您想要手动设置IP地 址 ，请 确 保 DHCP设置设为“OFF”（ 关 闭 ）状 态 ，然 后 按 箭 头 多 功 能 按

钮导航至“Panel IP Address”（ 控 制 面 板 IP地 址 ）设 置 。

下面按箭头按钮可移动至子网掩码和网关设置，并可进行更改。

设置完子网掩码和网关的所有字段后，请按“SAVE CHANGES”（ 保 存 设 置 ）多 功 能 按 钮 以 确

设置完摄影机控制面板的 IP地址后，现在您的控制面板就可以进行网络通信了。 下一步就是要在摄影机控制面板上指派切换台

地 址 。在 控 制 面 板 上 输 入 切 换 台

地 址 后 ，控 制 面 板 就 可以在网络上识别您的切换台。 提示  如果您的切换台放置在摄影机控制面板附近，打开切换台上的网络设置菜单会很有帮助， 这样就可以在摄影机控制面板上键入

地址。这也是交叉检验每台 设备网络设置的一个好方法。 在摄影机控制面板上设置切换台 IP地 址的步 骤 如下：

使用箭头多功能按钮进行导航并找到“Switcher IP Address”（ 切 换 台 IP地 址 ）设 置 。

使用LCD下方的旋钮，为每个地址栏设置数值。

按下“SAVE CHANGES”（保存更改）以确认您的设置。 识别到切换台后，控制面板上的所有控制应该都会亮起。这样可以让您明确控制面板与切换台正在通信 中，且可以通过切换台的节目返送SDI输出来控制每台摄影机。 如果控制面板上的背光没有亮起，请检查您的网络设置并确保以太网线缆正确连接。

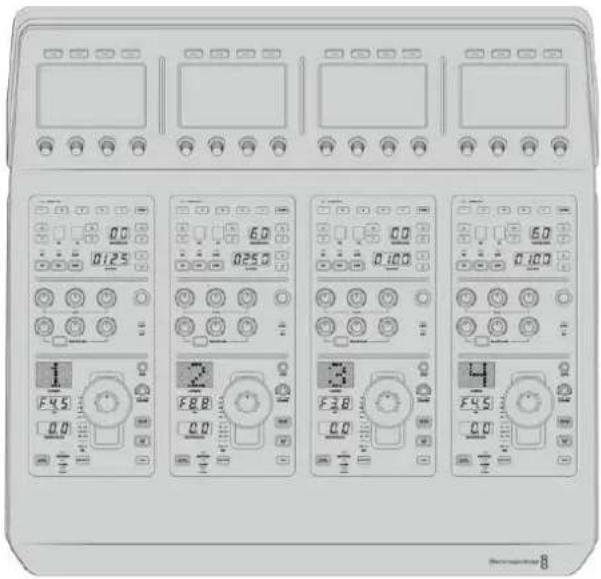

使用ATEMCameraControlPanel摄影机控制面板布局 摄影机控制面板上的每台 CCU 都设有完全相同的控制功能。菜单设置主要是通过左侧 CCU

CCU 区块都具有完全一样的控制。 LCD菜单设置 按下“HOME”（主页）多功能按钮返回主页菜单屏幕。您可以从主菜单进入所有摄影机控制面板设置，包括网络设置、摄影机控制辅助、启用和禁用主黑电平设置、在各种面板控制上调整背光的亮度设置等。您还可以查找摄影机控制面板上所安装的软件版本，以及所连接的ATEM切换台控制面板。

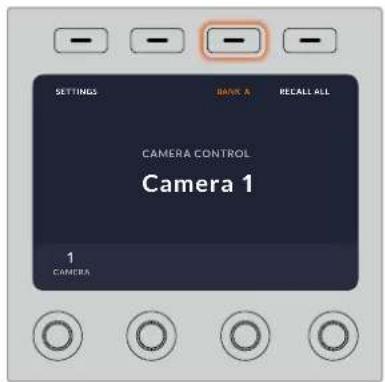

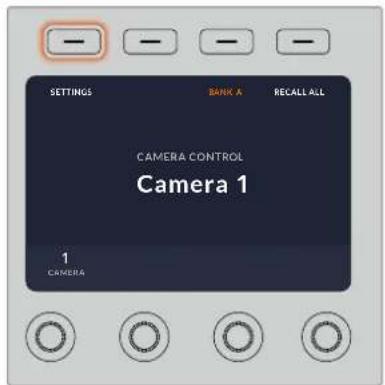

CAMERA 屏幕主页显示了您可能会经常用到 的 功 能 ，例 如 选 择 想 要 的 摄 影机组、以及为所有摄影机调用场 摄影机组A和摄影机组B

LCD 设为主页屏幕时，您将看到“ BANK ”（摄影机组）设置位于屏幕的顶部。此设置显示了您 正在控制的是哪组摄影机，当使用大型ATEM切 换 台 时 ，可 涉 及 多 达 20台Blackmagic Design 摄 影 机 ，此 时 该 设 置 非 常 重 要 。 例 如 ，假 如 您 正 在 控 制

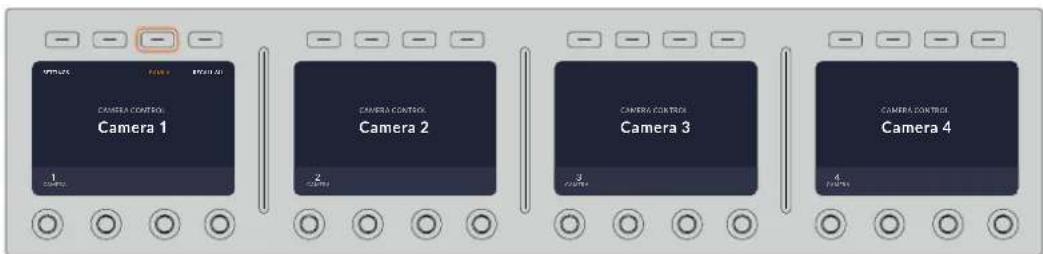

台摄影机，且想要每台摄影机都指派专门的 CCU 。您 可 以 将 摄 影 机

指派到的每台CCU上作为摄影机组A，然 后 将 摄 影 机 5至8指派到的每台CCU上作为摄影机组B。

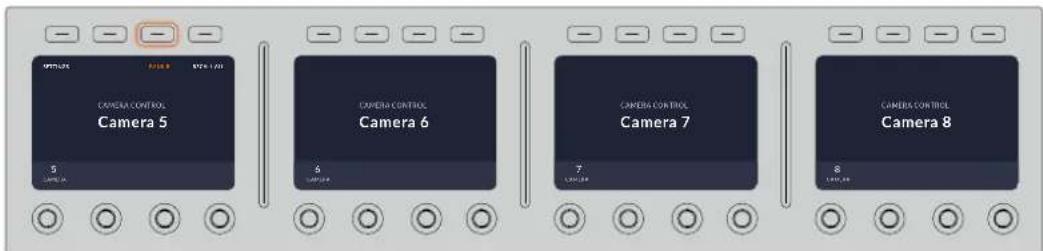

使用ATEMCameraControlPanel现 场 制 作 切 换 时 ，您 可 以 按 下 “ BANK”（摄影机组）多功能按钮来切换摄影机组A和B，这 样 就 能 立即进入为摄影机指派的该 CCU 上进行控制。这样的方式相比使用一台 CCU

之 间 切 换 ，或 长 按该按钮可禁用或启用摄影机组

您还可以长按机组多功能按钮直至LCD屏幕显示“BANK OFF”（摄影机组关闭）来禁用该机组。

关闭该机组可让您将CCU更换到其他所需的摄影机上，任何时候每个机组上可控制的摄影机都是固定 的。要启用机组，只要再次按下机组按钮即可。

CAMERA 机组设置可让您将两个摄影机组的摄影机指派到四台 CCU 上 ，然 后 只 要 按 “ BANK ”多功能按钮便可立即在它们之间切换 提示  两个机组上的每台CCU都可以选择任意摄影机。例如，您可能希望不论切换到哪一套摄 影机组，都能始终控制1号机。如果是上述情况，您只要确保在每个摄影机组上的其中一个CCU 都选定摄影机1即可。
