用户手册 GXD 8 QSC

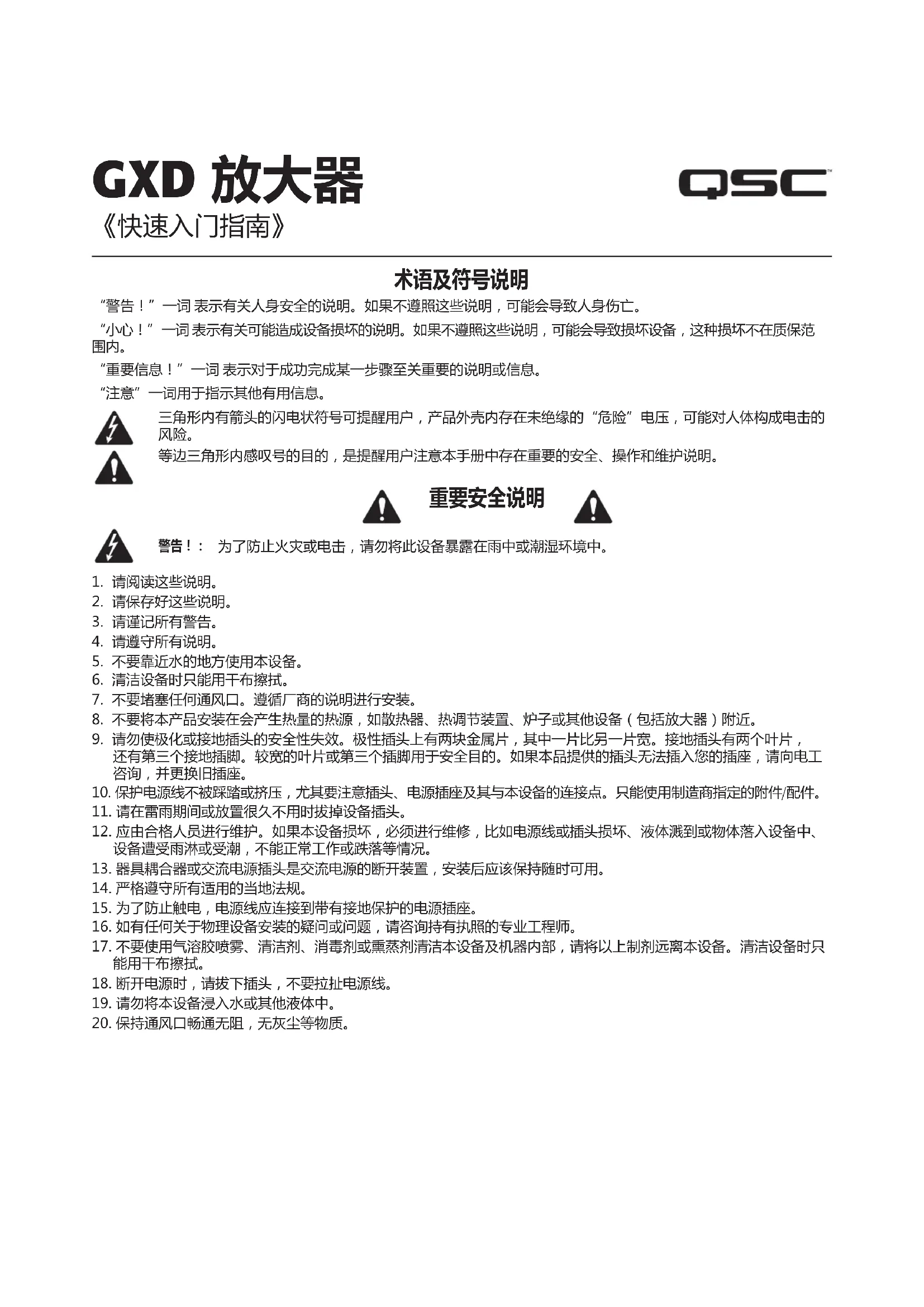

“警告！”一词 表示有关人身安全的说明。如果不遵照这些说明，可能会导致人身伤亡。 “小心！”一词 表示有关可能造成设备损坏的说明。如果不遵照这些说明，可能会导致损坏设备，这种损坏不在质保范

“重要信息！”一词 表示对于成功完成某一步骤至关重要的说明或信息。 “注意”一词用于指示其他有用信息。 三角形内有箭头的闪电状符号可提醒用户，产品外壳内存在未绝缘的“危险”电压，可能对人体构成电击的

等边三角形内感叹号的目的，是提醒用户注意本手册中存在重要的安全、操作和维护说明。

为了防止火灾或电击，请勿将此设备暴露在雨中或潮湿环境中。

7. 不要堵塞任何通风口。遵循厂商的说明进行安装。

8. 不要将本产品安装在会产生热量的热源，如散热器、热调节装置、炉子或其他设备（包括放大器）附近。

9. 请勿使极化或接地插头的安全性失效。极性插头上有两块金属片，其中一片比另一片宽。接地插头有两个叶片，

还有第三个接地插脚。较宽的叶片或第三个插脚用于安全目的。如果本品提供的插头无法插入您的插座，请向电工

10. 保护电源线不被踩踏或挤压，尤其要注意插头、电源插座及其与本设备的连接点。只能使用制造商指定的附件/配件。

11. 请在雷雨期间或放置很久不用时拔掉设备插头。

12. 应由合格人员进行维护。如果本设备损坏，必须进行维修，比如电源线或插头损坏、液体溅到或物体落入设备中、

设备遭受雨淋或受潮，不能正常工作或跌落等情况。

13. 器具耦合器或交流电源插头是交流电源的断开装置，安装后应该保持随时可用。

15. 为了防止触电，电源线应连接到带有接地保护的电源插座。

16. 如有任何关于物理设备安装的疑问或问题，请咨询持有执照的专业工程师。

17. 不要使用气溶胶喷雾、清洁剂、消毒剂或熏蒸剂清洁本设备及机器内部，请将以上制剂远离本设备。清洁设备时只

18. 断开电源时，请拔下插头，不要拉扯电源线。

19. 请勿将本设备浸入水或其他液体中。

先进的技术，例如采用现代材质和功能强大的电子产品，需要专门的保养和维修方法。为了避免设备 损坏、伤人和/或增添安全隐患，所有的设备维护或维修工作必须由QSC授权的服务站或QSC国际分销商承担。 对于设备的客户、所有者或使用者未能进行以上维修而造成的任何伤害、损害或毁坏，QSC概不负责。 FCC

本设备经测试符合 FCC 准则第 15 部分中 B 类数字设备的限制。 所规定的这些限制是为了提供合理的保护，防止对住宅设施造成有害干扰。该设备产生、使用并会辐射射频能量，如果 未按照指导说明进行安装和使用，可能对无线电通讯造成有害干扰。但是，我们不排除在特定安装条件下仍会产生干扰 的可能性。如果该设备的确对无线电或电视接收造成有害的干扰（这可以通过打开和关闭设备来确定），则鼓励用户尝 试通过以下一种或多种措施纠正此干扰：

• 将设备使用的交流电源插座与接收器所使用的插座分开。

• 咨询经销商或有经验的无线电或电视技术人员寻求帮助。

本《快速入门指南》根据放大器的的出厂基本配置制定。如需查看自定义配置的详细说明， 请参阅GXD《用户手册》。

使用八颗螺丝（包装中未提供）将放大器固定在机架上，前面四颗，后面四颗。通常情况下，您需要使用后耳安装套件 安装放大器。如需了解套件详情，请联系QSC技术服务部。现售两种套件。请遵守套件里的说明。

见图1 输入阻抗：20 kΩ 平衡，10kΩ 非平衡。连线，见——表1。

3. USB B标准连接器——用于更新放大器的固件，详见《GXD用户手册》

连接器 正极 负极 接地 XLR 2 3 1 1/4"

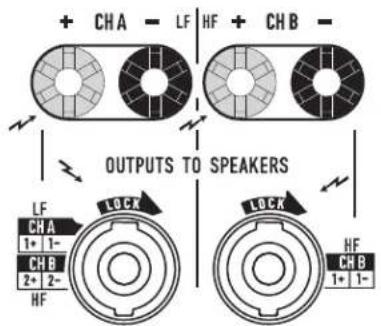

切勿以任何方式组合连接音频输出端。 切勿将音频输出端接地。

见图4 将IEC电源线插入放大器后端的交流电源插座。 必要时，按此按钮，重启断路器。

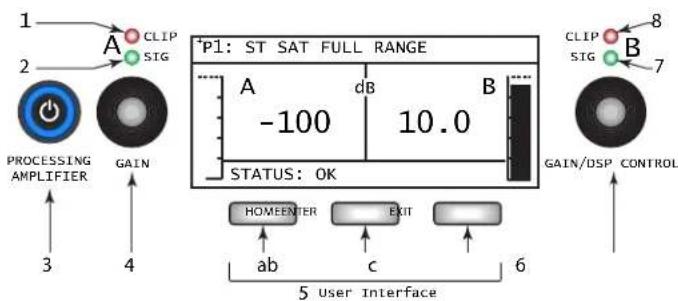

1. A声道削波指示灯——当输入太高导致声道削波时，

2. A声道信号出现指示灯——当输入端有信号时，

3. 电源开关/LED开/关——开启时，亮蓝灯。

HOME ——前往HOME屏幕/查看当前的预配置

ENTER ——选择突出显示的项目和/或确定参数的更改

EXIT ——返回前一屏幕和/或撤消参数的更改

6. 调整B声道的增益，选择和调节控制。

7. B声道信号出现指示灯——当输入端有信号时，亮绿灯。

8. B声道削波指示灯——当输入太高导致声道削波时，亮红灯。

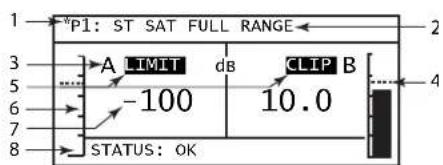

1. 星号（*）表示对预配置的更改——尚未保存

2. 目前活跃的预配置位置（P1）和名称

4. 限制器程度指示计（A声道和B声道）

7. 输出增益（数字）范围为从-100到+10 dB（声道A和声道B）

2. 当前选择的——立体声DSP（或DSP A和DSP B）

• 图10——2个声道输入，立体声DSP，2个声道输出——声道控制器关联在一起，音频信号未组合。（P1到P7）

• 图11——2个声道输入，分开的DSP，2个声道输出——除灵敏度之外，声道控制器未关联在一起。（P8到P10）

• 图12——1或2个声道输入（单声道相加），分开的DSP，2个声道输出——除灵敏度之外，声道控制器未关联在一起。 （P11到P18）

• 图13——1或2个声道输入（单声道相加），立体声DSP，2个声道输出——声道控制器关联在一起，音频信号组合 在一起。（P19到P20） 使用预配置选择配置。请参考GXD《用户手册》，详细了解全部20种配置。

预配置配置了输入和输出，设置了DSP。当您对DSP做出更改时，可以在20个预配置中的任意位置保存您的设置。

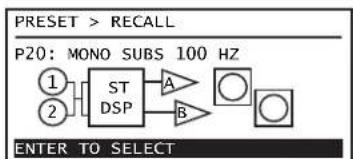

撤销一个预配置，重新配置放大器，从而满足您的扬声器和安装要求。有20个预配置。

保存当前活跃的预配置及对DSP的更改。见 图16

选择“位置”和/或更改“名称”，以保存您对DSP做出的更改。 见图17和图18

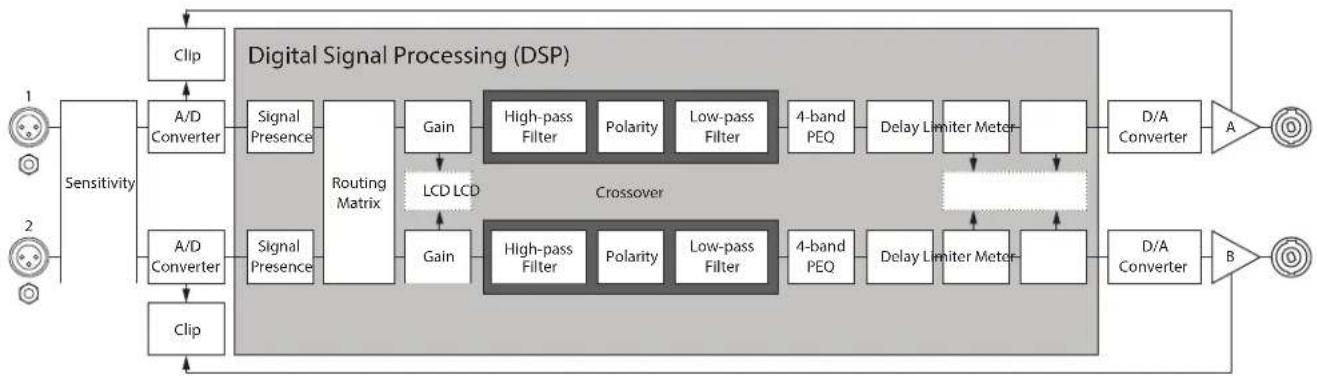

立体声DSP的设置——同时对两个声道进行同样的设置。分开的DSP（DSP A 和DSP B）设置——为每个声道分别设置。

灵敏度控制器既能在立体声DSP中，又能在双声道DSP中关联在一起。通过撤销立体声或双声道的预配置，在立体声DSP

和分开的DSP之间进行切换。 您所做的更改将即时生效——您做出的更改这一秒，就可以听到更改后的效果。

在本文件中，除非特别说明，“立体声DSP”一词是指立体声DSP或者DSP A/DSP B。

4. B 1.2 V（+4 dBu），3.9 V（+14 dBu），或TouchMix™，

5. B FREQUENCY（旁路，20 Hz 至 4 kHz），

7. B FREQUENCY（旁路，60 Hz 至 4 kHz），

6. B GAIN（-12 dB 至 +12 dB），

8. B FREQUENCY（20 Hz至20 kHz），

10. B BANDWIDTH（0.1 Oct 至 3.0 Oct），

4. B DELAY（0.00 至 56.30 FT、或17.16 M、或 50 MS），

7. B POWER（请参见 ——表4），

8. B IMPEDANCE（4Ω或8Ω），

下列实用工具可以在GXD用户界面上获取。详情请参阅《GXD用户指南》。

——放大器状态包括放大器总运转时间、硬件版本和固件版本

——设定关闭LCD的时间。使用任意控制器打开LCD。

——将所有的放大器参数设置为出厂默认值，包括所有的DSP参数 — 图23 — BAND 1 > GAIN GAIN: 8.0 dB
