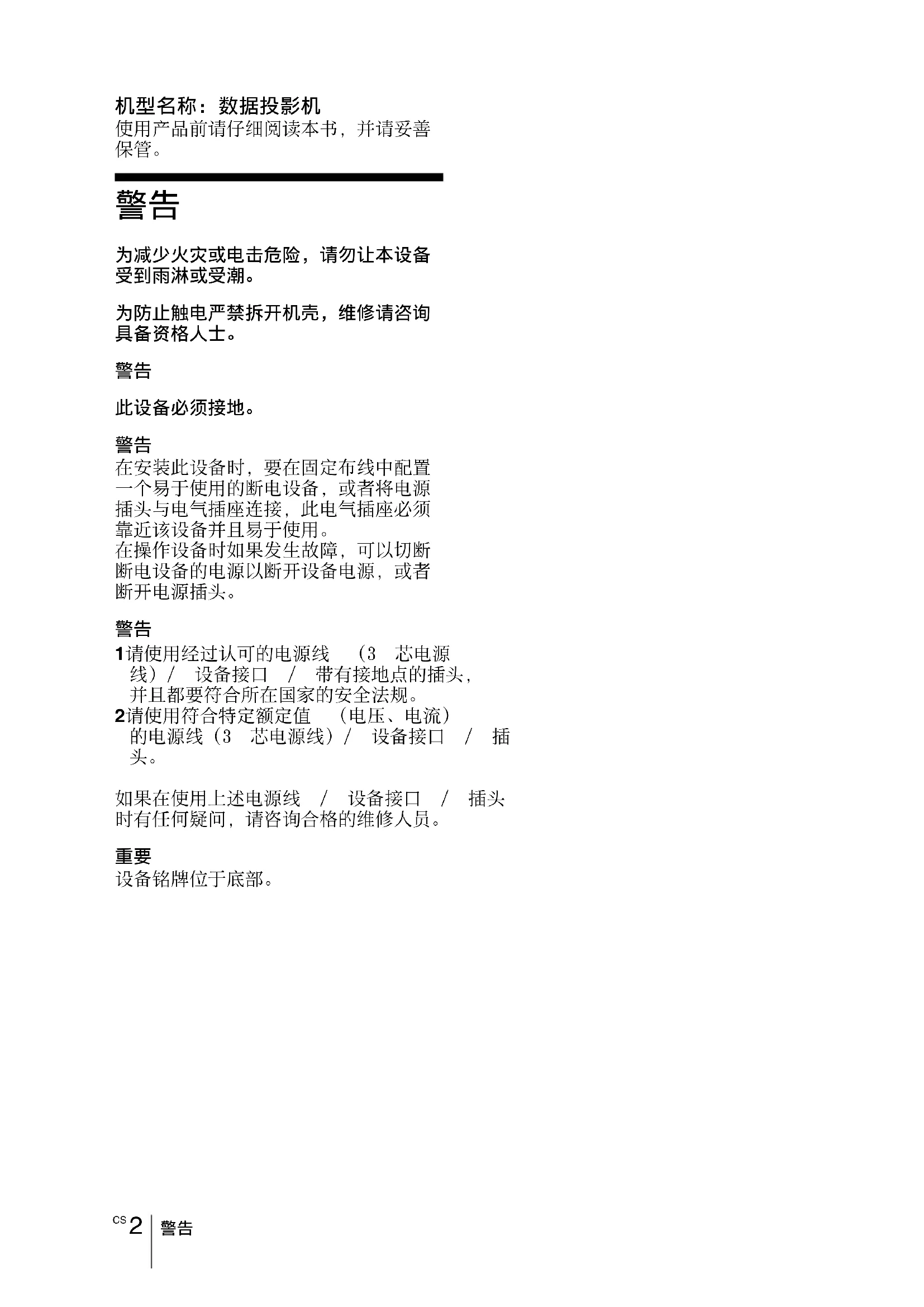

WARNING

使用产品前请仔细阅读本书，并请妥善保管。

警告

为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。

为防止触电严禁拆开机壳，维修请咨询具备资格人士。

警告

此设备必须接地。

警告

在安装此设备时，要在固定布线中配置一个易于使用的断电设备，或者将电源插头与电气插座连接，此电气插座必须靠近该设备并且易于使用。

在操作设备时如果发生故障，可以切断断电设备的电源以断开设备电源，或者断开电源插头。

警告

1请使用经过认可的电源线（3芯电源线）/设备接口/带有接地点的插头，并且都要符合所在国家的安全法规。

2请使用符合特定额定值（电压、电流）的电源线（3芯电源线）/设备接口/插头。

如果在使用上述电源线 / 设备接口 / 插头时有任何疑问，请咨询合格的维修人员。

重要

设备铭牌位于底部。

使用前须知

安全须知

• 请检查本机的工作电压是否与当地的供电电压一致。如果需要电压适配器，请向Sony公司专业技术人员咨询。
• 万一有液体或固体落入机壳内，请拔下本机的电源插头，并请 Sony 公司专业技术人员咨询检查后方可继续使用。
• 数日不使用本机时，请将本机的电源插头从墙上电源插座拔出。
• 拔电源线时，请手持插头将其拔出。切勿拉扯电线本身。
• 墙上电源插座应安装于设备附近使用方便的地方。
• 即使本机的电源已经关闭，只要其插头还连接在墙上电源插座上，本机便未脱离交流电源。
• 投影灯点亮时，请不要直视镜头。
• 请不要将手或物品放在通风孔附近，注意排出的空气较热。
• 当您调节本机的高度时，小心不要让前撑脚夹到您的手指。不要在前撑脚伸出的状态下用力按压投影机的顶部。
• 避免使用带低压限制的延长线，否则可能造成短路和人身事故。
• 在移动安装于地板上的投影机时，不要将手指卡入本机和地面之间。
  -投影机箱打开和箱盖打开时，不得搬运投影机。

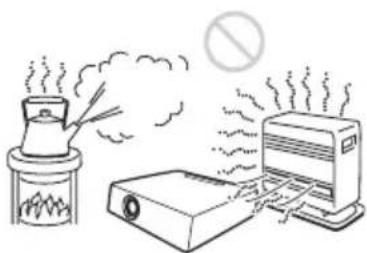

• 不得将本机安装在靠近电暖炉或排气管等热源的位置，也不得放置于易受阳光直射、灰尘过多、潮湿、机械振动或冲击的位置。

• 切勿自己将投影机安装到天花板或者移动。务必咨询 Sony 公司专业技术人员（需收费）。
  ·如果通风孔堵塞而造成内部热量蓄积，可能导致火灾或损坏本机。若要保持通风良好并防止内部热量蓄积，请遵守以下事项：

• 请在本机周围留出空间（第4页）。

• 请避免使用物品遮盖通风孔（排气 / 进气）。

• 请勿将本机放置于出厂包装纸、软布、纸、垫子或纸片等物品表面上。通风孔可能会吸入这些物品。

• 在投影期间请勿在镜头前放置可能会遮挡光线的物品。来自光线的热量可能会造成物品损坏。请使用画面消除功能停止投影。

• 请勿将安全棒用于防止偷窃或安装本机。如果使用安全棒提起本机或悬挂本机，可能会造成本机掉落和损坏，并可能导致人员受伤。

致经销商

• 当安装至天花板时，务必牢牢固定箱盖。

在天花板上安装本机的安全注意事项

·切勿自行将投影机安装在天花板上或移动投影机。请务必咨询Sony公司专业技术人员（收费）。
- 在天花板上安装本机时，请务必使用安全绳等，以免本机掉落。请将安装工作委托给有经验的承包商或安装人员。

安装须知

• 安装本机时，请在墙壁等与本机之间留出如图所示空间。

• 请避免在本机水平倾斜 15 度以上时使用本机。

• 请避免在温度或湿度非常高，或温度非常低的场所使用本机。

• 请避免将本机安装在受空调的冷暖风直接吹拂的地方。在这样的场所安装可能会由于湿气凝结或温度升高而导致本机故障。

-避免将本机安装于温度或烟雾传感器附近。在这样的场所安装可能会导致传感器的误动作。

• 勿将本机安装在多尘或多烟雾的环境中。否则，空气滤网会被堵塞，并可能导致本机故障或损坏。

• 当在海拔 1500 米或更高的地区使用本机时，请将安装菜单中的“高海拔高度模式”设置为“开”。当在高海拔地区使用本机时，如果没有设定此模式，可能会产生不良的影响，诸如降低某些组件的可靠性。

关于清洁镜头和机壳

• 清洁前务必断开交流电源线与交流电源插座的连接。
  如果使用脏布擦拭本机，可能会刮伤机壳表面。
• 如果本机暴露于杀虫剂等挥发性物质中或本机长时间与橡胶或乙烯基树脂产品接触，本机的表面涂层会被破坏或脱落。

• 请勿用手触摸镜头。

• 关于清洁镜头表面：请用眼镜清洁布等软布轻轻擦拭镜头。使用稍微浸过水的软布可以擦除顽固的污渍。切勿使用酒精、苯或稀释剂等溶剂，或者酸性、碱性清洁剂或洗擦剂以及化学清洁布。

• 清洁机壳：使用软布轻轻擦拭机壳。使用稍微浸过中性清洁剂并拧干的软布可以擦掉顽固的污渍，然后使用柔软的干布进行擦拭。切勿使用酒精、苯或稀释剂等溶剂，或者酸性、碱性清洁剂或洗擦剂以及化学清洁布。

关于照明

为了获得最佳图像，不应该让屏幕的正面暴露在直射照明或阳光下。

关于散热

使用中或刚使用后，投影机机壳温度会升高，但这并非故障。

屏幕

当使用表面不平整的屏幕时，根据屏幕与本机之间的距离或变焦放大倍数的不同，极少数情况下可能会在屏幕上出现条纹图案。这并非本机的故障。

冷却扇

投影机内部装有的冷却扇可以防止内部温度升高，但稍微有些噪声。这是制造过程的正常结果，并不表明出现故障。如果出现异常噪声，请向Sony专业人员咨询。

投影灯

用作光源的投影灯内含具有很高内压的汞。高压汞灯具有下列特性：

• 随着投影灯使用时间的增加，其亮度将会降低。

• 敲打投影灯可能会导致投影灯破损并伴有响声，随着投影灯使用时间的增加，投影灯会损坏或老化。投影灯可能会无法点亮并可能烧坏。

• 投影灯的寿命根据各投影灯的个体差异或使用条件而有所不同。因此，投影灯在到达指定的可使用时间之前就可能会破损或无法点亮。

• 投影灯也可能在超过了可使用时间才破损。如果投影图像上显示更换信息，即使投影灯仍可以正常点亮，也请尽快更换投影灯。

搬运

本机为精密设备。搬运本机时，请勿使本机受到撞击或掉落。否则可能会损坏本机。

关于废弃产品的处理

请不要将废弃的产品与一般生活垃圾一同弃置。正确处置废弃的产品有助于避免对环境和人类健康造成潜在的负面影响。具体的处理方法请遵循当地的规章制度。

关于 LCD 投影机

本 LCD 投影机采用高精密度技术制造。然而，可能会在 LCD 投影机的图像上持续出现微小的黑点和 / 或亮点（红色、蓝色或绿色）。这是制造过程的正常结果，不代表故障。

并且，当您使用多台LCD投影机投影在一个屏幕上时，即使是相同型号，投影机间的色彩再现也可能会有不同，因为各个投影机的色彩平衡可能设置各异。

关于湿气凝结

如果投影机安装地的室温急剧变化，或如果突然将投影机从寒冷的地方搬到温暖的地方，投影机中可能会出现湿气凝结。由于湿气凝结可能会造成故障，所以在调节空调温度设定时请小心。如果出现湿气凝结，请让投影机保持开启状态约两小时后再使用。

注意

• 在使用前请始终确认本机运行正常。无论保修期内外或基于任何理由，SONY对任何损坏概不负责。由于本机故障造成的现有损失或预期利润损失，不作（包括但不限于）退货或赔偿。
  -SONY 对本产品用户或第三方的任何索赔概不负责。
  -SONY 对因任何情况导致终止或停止使用本机相关服务概不负责。

检查随机附件

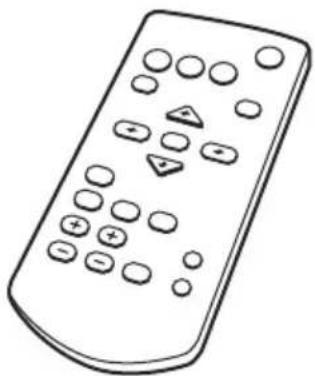

RM-PJ8遥控器 (1)

锂电池（CR2025）（1）

已安装电池。使用遥控器前，请撕下绝缘膜。

交流电源线（1）

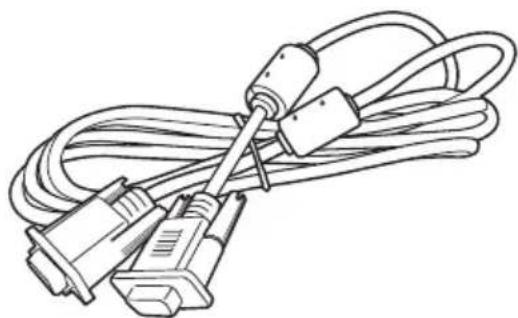

迷你D-sub15芯电缆 (1.8米）（1）

(1-970-584-11/Sony)

镜头盖 (1)

便携包 (1)^*1

注意

*1:仅限 VPL-DX140/DX120/DW120。

快速参考手册 (本手册) (1)

使用说明书（CD-ROM）（1）

使用 CD-ROM 手册

将附带的CD-ROM插入电脑的CD-ROM驱动器，片刻后CD-ROM会自动启动。选择想要阅读的使用说明书。如果CD-ROM没有自动启动，请打开CD-ROM中的“index.html”文件。

电脑中必须安装有Adobe Acrobat Reader5.0或更高版本才能阅读CD-ROM中的使用说明书。

安装电池

1拉出锂电池舱。

如图所示，用棍状物拉出电池舱。

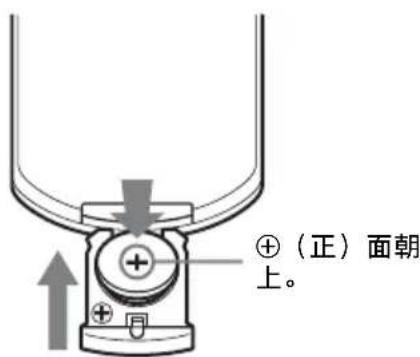

2插入锂电池。

3合上锂电池舱。

注意

如果更换的电池不正确，就会有爆炸的危险。

只更换同一类型或制造商推荐的电池型号。

处理电池时，必须遵守相关地区或国家的法律。

安装电池

RM-PJ8遥控器附带一枚锂电池（CR2025）。为避免爆炸风险，请使用锂电池（CR2025）。

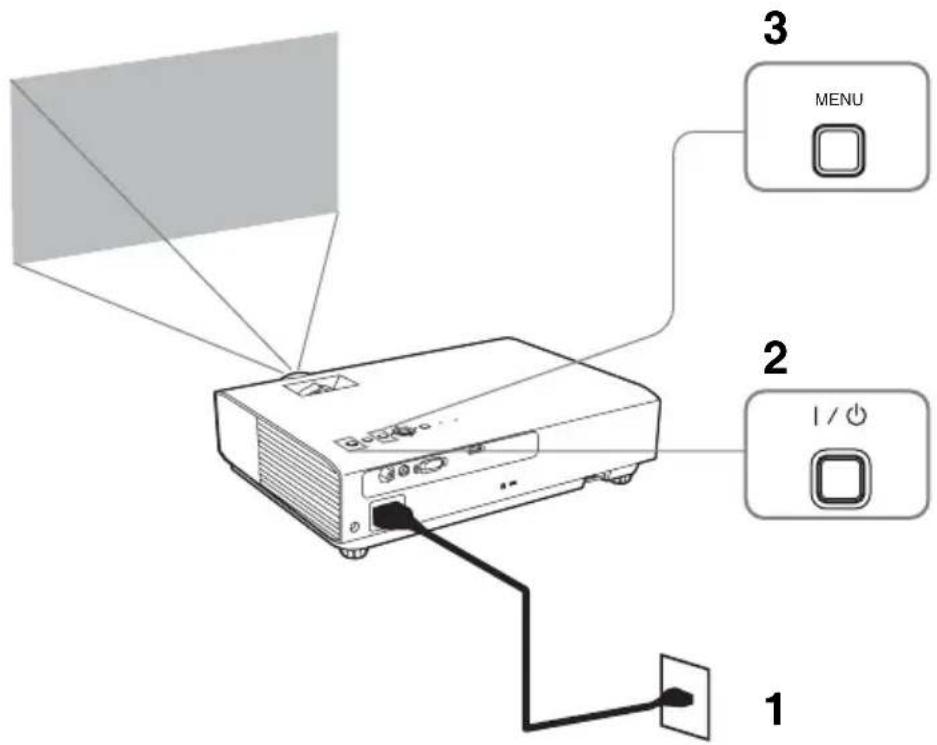

选择菜单语言

菜单、信息等显示语言的出厂设定为英文。

若要更改画面显示语言，请按以下步骤操作：

1将交流电源线的插头插入电源插座。
2打开投影机。

按1/少键。

3按 MENU 键显示菜单。

如果画面显示模糊，请调节投影图像的聚焦、尺寸和位置（第11页）。

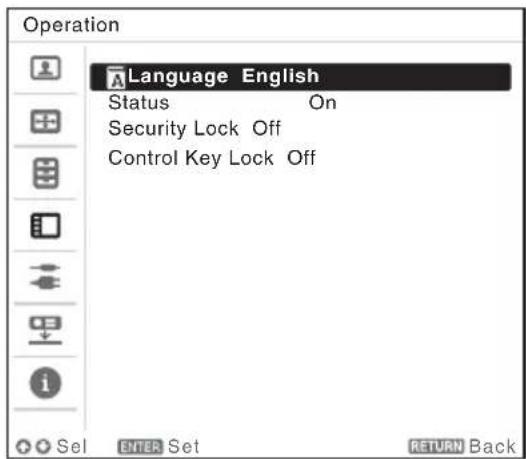

4 选择菜单语言。

① 按 或 键选择操作设定（）菜单，然后按ENTER键。

② 按 或 键选择“语言A”），然后按ENTER键。

③ 按 / / / 键选择一种语言，然后按ENTER键。

5按 MENU 键关闭菜单画面。

投影图像

投影的图像大小视投影机与银幕之间的距离而定。安装投影机要使投影的图像符合银幕大小。有关投影距离与投影图像大小的详细说明，请参见“投影距离”。

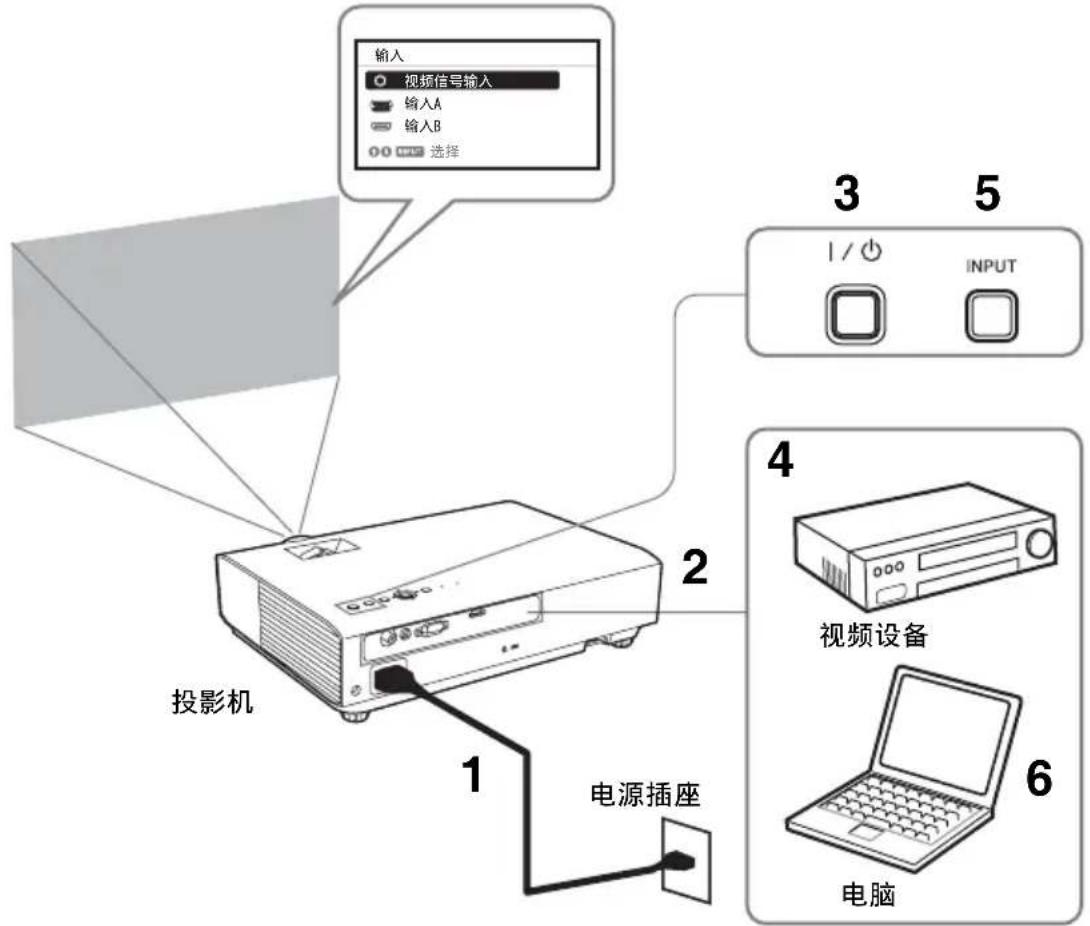

1将交流电源线的插头插入电源插座。
2将所有设备连接至投影机。
3按1/0键以打开本机。
4打开连接的设备。
5选择输入源。按投影机上的INPUT键，在银幕上显示输入源切换菜单。反复按INPUT键或按 / 键选择要投影的图像。

6投影电脑图像时，将电脑输出切换为外接显示器。切换输出方法因电脑类型而异。（例如）

7调节投影图像的聚焦、尺寸和画面位置（第11页）。

调节投影图像

聚焦尺寸（变焦）位置
↓
聚焦环	变焦环	后撑脚（可调节）

显示所调节图像的图形

可以按遥控器上的 PATTERN 键显示所调节投影图像的图形。再次按 PATTERN 键可恢复为之前的图像。

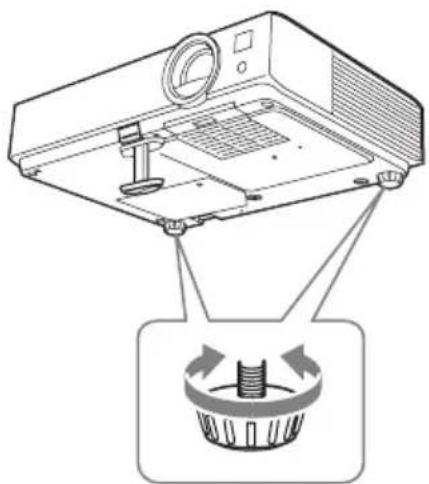

通过使用撑脚调节按钮 / 后撑脚 （可调节）改变投影机的倾斜度，可调节投影图像的位置。

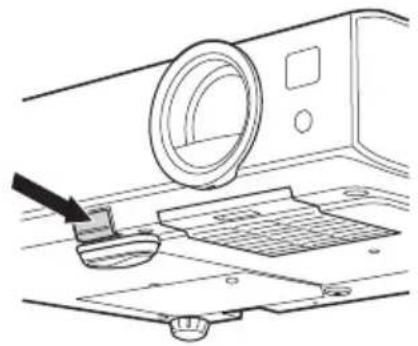

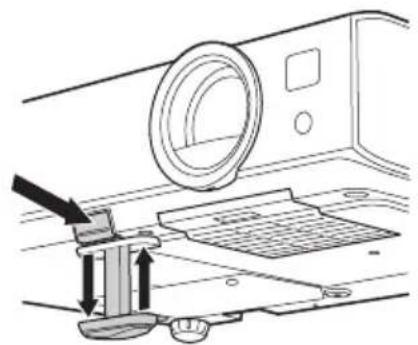

1按住撑脚调节按钮，然后抬起投影机的前端调节角度。

2达到所需角度时，松开撑脚调节按钮锁定位置。

3转动后撑脚 （可调节），精确设定投影机的角度。

注意

• 小心不要让投影机压到您的手指。
• 请不要在前撑脚 （可调节）顶起状态下用力按压投影机的顶部。
• 请勿强行转动后撑脚 （可调节）超出其调节范围。否则可能会弄断。

改变投影图像的纵横比

按遥控器上的 ASPECT 键改变投影图像的纵横比。也可以在屏幕设定菜单的纵横比中改变设定。

校正投影图像的梯形失真 （梯形失真校正功能）

当屏幕倾斜时，梯形失真校正功能可能无法自动工作。此时，请手动设定梯形失真校正。

1按遥控器上的KEYSTONE键或选择安装设定菜单中的垂直梯形失真校正。

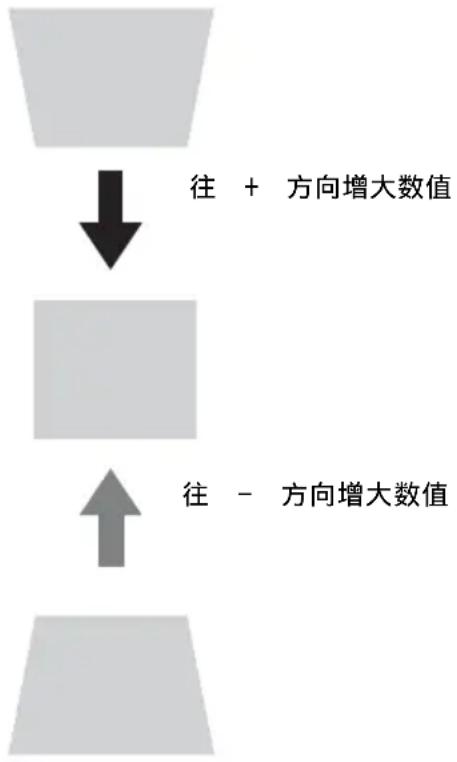

2 使用 / / / 键设定数值。设定值越高，投影图像的上部越窄。设定值越低，底部越窄。

注意

• 由于梯形失真校正调节是电子修正，可能会发生图像质量下降。

当信号从电脑输入时，将自动调节投影图像的相位、位距和移位（APA（自动像素调整））

按遥控器上的APA键。在设定时再按一次即可取消调节。

也可以在屏幕设定菜单中设定 APA。如果功能设定菜单中的智能 APA 设定为“开”，在输入信号时会自动执行 APA。

关闭电源

1按主机或遥控器上的I/0键。

投影机开始关机并关闭电源。如果在信息显示10秒内按I/O键，则取消关机。

2拔掉电源插座中的交流电源线。

若要关机但不要显示确认信息

按住本机上的I/键数秒钟。

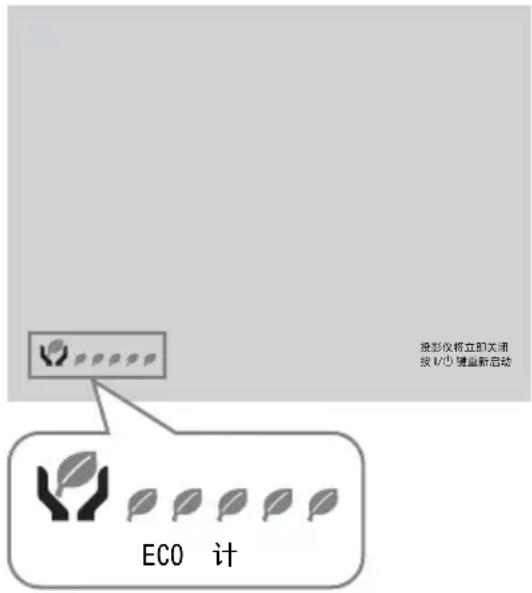

ECO 计

此计显示投影机ECO功能的当前效能。（有关ECO功能的详细说明，请参见“ECO MODE键”和“ECO”。）投影机关机时会显示叶子图标。所显示图标的数量根据使用ECO功能而产生的节能效果而异。

指示灯

指示灯能用于检查投影机的状态并通知您投影机运行异常。

如果投影机呈现异常状态，请依照下表查找问题。

ON/STANDBY 指示灯

状态 含义 / 解决方法
红色点亮	投影机处于待机模式。
绿色闪烁	·投影机电源接通后投影机准备操作。 ·关闭投影机电源后，投影灯冷却。
绿色点亮	投影机电源开着。
橙色点亮	投影机处于无输入（投影灯关闭）。
红色闪烁	投影机处于异常状态。用闪烁次数表示症状。根据以下指导查找问题。如果症状仍然存在，尽管已采取以下措施，也请咨询 Sony 公司专业技术人员。
	闪烁两次 内部温度异常升高。检查以下事项。 ·检查通风孔是否堵塞。 ·检查空气滤网是否阻塞。（第18页 ） ·检查安装设定菜单中的安装位置是否设定正确。
	闪烁六次 拔掉电源插座中的交流电源线。确认 ON/STANDBY 指示灯熄灭后，重新将电源线插进电源插座，然后打开投影机。
	其它闪烁次数 请向 Sony 公司专业技术人员咨询。

LAMP/COVER 指示灯

状态含义/解决方法
红色闪烁	用闪烁次数表示症状。根据以下指导查找问题。
闪烁两次	投影灯盖没盖紧。（第16页）
闪烁三次	投影灯温度异常升高。关闭电源，并等投影灯冷却后再打开电源。如果此症状重新出现，则投影灯可能已烧坏。在此情况下，请更换新的投影灯（第16页）。

更换投影灯

如果投影图像上显示信息，请更换新的投影灯。

使用LMP-D213投影机灯泡 （非附带）进行更换。

注意

• 关闭投影机电源后，投影灯的温度仍然很高。如果触摸投影灯，手指可能会被烫伤。更换投影灯时，请在关闭投影机电源后至少等候1个小时让投影灯充分冷却。
• 请勿在取下投影灯后让金属或易燃物进入投影灯更换插槽，否则可能会导致触电或火灾。请勿将手放进插槽内。

注意

如果投影灯破损，请联系Sony公司专业技术人员。请勿自行更换投影灯。
- 取下投影灯时，请务必抓住指定位置并将其径直拉出。如果触碰指定位置以外的投影灯部分，则您可能会被烫伤或受伤。如果在投影机倾斜时拉出投影灯，万一投影灯损坏，碎片可能散落并导致人身伤害。

1关闭投影机电源并从电源插座拔出交流电源线。

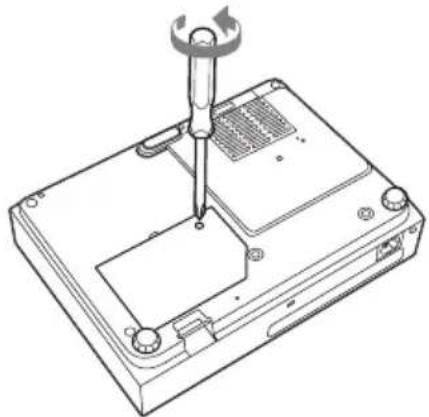

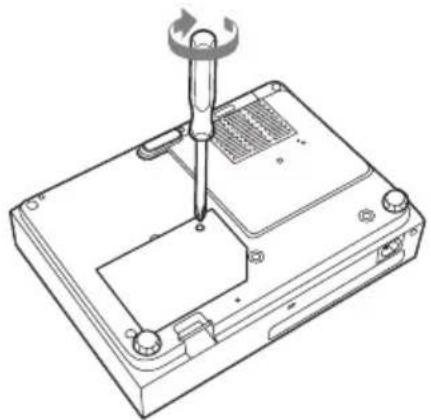

2当投影灯已经充分冷却后，即可松开1个螺丝打开投影灯盖。

注意

出于安全考虑，请勿松开任何其他螺丝。

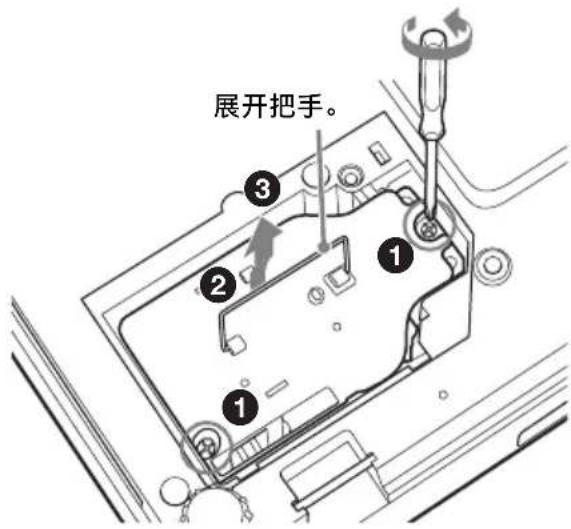

3松开投影灯装置上的两个螺丝

（1）。展开把手 （2），然后握着把手拉出投影灯装置 （3）。

注意

请勿将手放入投影灯更换槽，也请勿使任何液体或其他物品进入槽，以免发生触电或火灾。

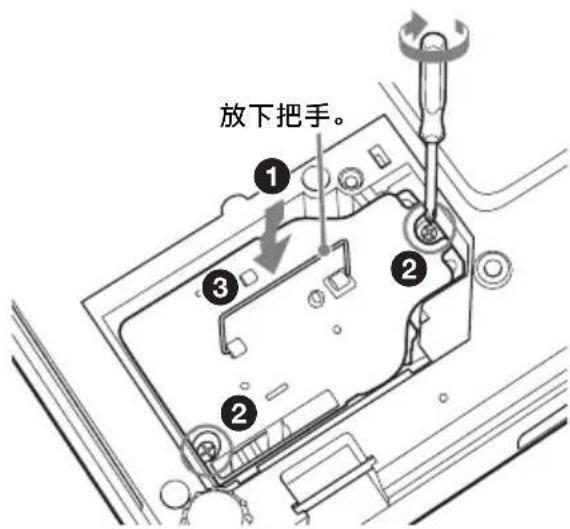

4将新的投影灯完全插入，使其固定到位（1）。拧紧两个螺丝（2）。将把手放回原位（3）。

注意

• 心不要触摸投影灯的玻璃表面和内部导体。
• 牢牢插入把手使其固定到位。
• 如果投影灯安装不正确，则无法打开电源。

5关闭投影灯盖并拧紧1个螺丝。

6将交流电源线连接至电源插座，然后打开投影机电源。

7重设有关下一次更换时间通知的投影灯操作时间。

选择功能设定菜单上的“重设投影灯操作时间”，然后按ENTER键。当出现信息时，请选择“是”即重设投影灯操作时间。

清洁空气滤网

当投影的图像上出现表示滤网清洁时间的信息时，请清洁空气滤网。

如果在清洁后仍然无法除掉空气滤网上的灰尘，请更换新的空气滤网。有关购买 / 安装新的空气滤网的详细说明，请咨询您购买投影机的商店或 Sony 公司专业技术人员。

注意

如果忽视清洁空气滤网，则灰尘可能会积聚从而造成堵塞。因此，本机内部的温度可能会升高从而造成故障或火灾。

1关闭投影机电源并从交流电源插座拔出交流电源线。

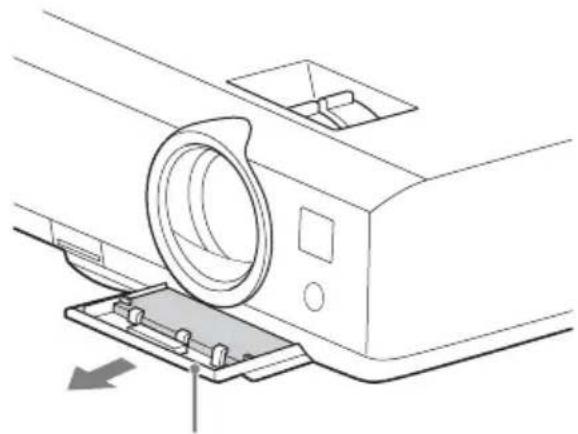

2从本机中滑出并拆下空气滤网盖。

空气滤网盖

3用吸尘器清洁空气滤网。

拉出并拆下空气滤网，用真空吸尘器进行清洁。

空气滤网

4将空气滤网盖重新安装至本机。

注意

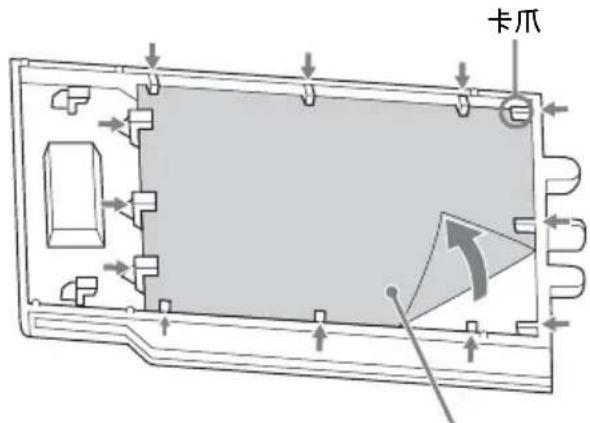

安装空气滤网时使其开放的编织面朝向本机的底部，然后将空气滤网盖放回本机。
