用户手册 Bravia KDL-42W800B SONY

KDL-50W700B: 14.8 千克

KDL-42W800B: 11.7 千克

KDL-42W700B: 11.7 千克

KDL-32W700B: 7.9 千克

不含桌面支架

KDL-50W800B: 13.6 千克

KDL-50W700B: 13.6 千克

KDL-42W800B: 10.5 千克

KDL-42W700B: 10.5 千克

KDL-32W700B: 6.9 千克

注意

将电视机安装在墙上 . . . . . . . . . . . 7

将支架安装在墙上 8

准备安装电视机 11

将电视机安装在墙上 ..... 12

故障排除 14

故障及解决方案 14

规格 15

简介

感谢您购买这项 Sony 产品。

使用电视机之前，请详阅本手册，并保留下来以便将来参考。

注

• 使用电视机之前，请详读“安全信息”（第2页）。
• 有关“将电视机安装在墙上”的指令已包含在这台电视机的说明手册。
• 快速设定指南和本说明书中使用的影像和插图仅作参考并可能与实际产品的外观不同。

识别标签的位置

电视机型号和电源等级的标签位于电视机背面。

AC 电源供应器型号和序号的标签位于 AC 电源供应器的底部。

本电视设计在香港使用，只保证能在香港使用。

安全信息

警告

不可將電池曝露於如陽光、火或類似的過熱源。

安裝 / 設定

為了避免火災、觸電或損壞及 / 或受傷等危險，請遵照下列指示來安裝和使用電視機。

安装

• 應將電視機安裝在易於插拔的 AC 電源插座附近。
• 將電視機擺在平穩的水平表面上，以防止傾倒而造成人員的傷害或者損及電視機。
• 僅可由合格的維修人員執行掛壁安裝。
• 為了安全起見，強烈建議您使用 Sony 配件，包括：一 壁掛式支架
• 將掛鉤（底座）安裝於電視機上時，務必要使用隨附於壁掛式支架的螺絲。隨附螺絲如插圖所示設計從掛鉤（底座）安裝表面量起。螺絲的直徑和長度會因為壁掛式支架的型號而有所不同。使用隨附螺絲以外的螺絲可能會造成電視機內部損壞或者掉落等等。

7 毫米

螺絲（隨附於壁掛式支架）

掛鉤（底座）

電視背後的掛鉤附件

搬動

• 搬動電視機之前，請斷開所有訊號線的連接。
• 大尺寸電視機需要兩到三人搬動。
• 用手搬動電視機時，請如下圖所示抓握。請勿對液晶面板以及螢幕周圍的框邊施加壓力。

• 搬動電視機時，請勿使其受到搖晃或過度震動。
• 搬動電視機以進行維修或移動時，請使用原有的紙箱和包裝材料進行包裝。

防止傾倒

• 安裝機器螺絲之前，將顯示幕朝下放置在比電視機大的平穩工作表面上。
• 務必放一塊軟布在工作表面上以避免損壞液晶顯示的表面。

通風

• 切勿遮擋通風孔或將任何物體插入機殼內。
• 如下圖所示，在電視機周圍保留通風空間。 • 強烈建議您使用 Sony 壁掛式支架以確保足夠的空氣流通。

安裝在牆壁上

在電視機周圍至少留出所示的空間。

安裝在底座上

在電視機周圍至少留出所示的空間。

- 為了確保正確通風及防止髒物或灰塵堆積：

• 請勿將電視機平放、上面朝下安裝、向後安裝或側面安裝。
• 請勿將電視機放置於架子、地毯、床或壁櫥中。
• 請勿用布（如窗簾）或物件（如報紙等）覆蓋電視機。
• 請勿如下圖所示安裝電視機。

空氣流通被阻擋。

AC 電源線

為了避免火災、觸電或損壞及/或受傷等危險，請遵照下列指示來處理 AC 電源線和插座：

• 請僅使用 Sony 隨附的 AC 電源線，不要使用其它品牌的電源線。
• 將插頭完全插入 AC 電源插座。
• 僅可在 220-240 V AC 電源上使用電視機。
• 連接訊號線時，為了安全起見請務必拔下 AC 電源線，以免被訊號線絆到腳。

- 在進行作業或移動電視機之前，請從 AC 電源插座上斷開 AC 電源線的連接。

- 保持 AC 電源線遠離熱源。

- 拔下 AC 電源插頭，定期進行清潔。如果插頭上有積灰並帶有濕氣，則其絕緣品質可能已經劣化，並可能會造成火災。

註

• 請勿在任何其它設備上使用所隨附的 AC 電源線。
• 請勿過度擰捏、彎曲或扭轉 AC 電源線。否則線芯可能會曝露在外或折斷。
• 請勿改裝 AC 電源線。
• 請勿將任何重物放在 AC 電源線上。
• 斷開 AC 電源線連接時，請勿拉扯 AC 電源線。
• 請勿在相同的 AC 電源插座上連接太多設備。
• 請勿使用不適當的 AC 電源插座。

AC 電源供應器的注意事項

警告

為了減低火災或觸電的風險，請勿讓本裝置暴露於雨水或濕氣中。 為了避免火災或觸電的危險，請勿將盛裝液體的物體，例如花瓶放在裝置上。

請勿將本設備安裝在狹窄封閉的空間，例如書架或類似裝置。

• 請確保將 AC 電源插座安裝在設備附近並易於插拔。
• 請務必使用隨附的 AC 電源供應器和 AC 電源線。否則這可能導致故障。
• 將 AC 電源供應器連接至易於插拔的 AC 電源插座。
• 請勿將 AC 電源線盤繞在 AC 電源供應器上。 芯線可能折斷並（或）導致電視機故障。
• 手濕時請勿觸碰 AC 電源供應器。
• 如果您發現 AC 電源供應器異常，立刻將 AC 電源供應器從 AC 電源插座拔下。
• 只要本機仍然連接至 AC 電源插座，即使本機已經關閉，AC 電源還是未切斷。
• 由於 AC 電源供應器在長時間使用後會發熱，用手觸摸時可能會感到熱。

使用限制

請勿在下列地點、環境或情況條件下安裝 / 使用電視機，否則電視機可能會發生故障並造成火災、觸電、損壞及 / 或受傷等危險。

地點：

• 室外（在直射的陽光中），海邊，船上或其他船艦上，車內，醫療機構中，不穩定的場所，靠近水、雨、濕氣或煙霧的地方。
• 如果放置電視機在公共浴室或溫泉的更衣室內，電視機可能會被空降硫磺等損壞。

• 若要獲得最佳的畫面品質，請勿將螢幕放在直射光源或陽光下。
• 避免將電視機從寒冷的區域移至溫熱的區域。突然的室溫變化可能導致濕氣凝結。這可能造成電視機顯示劣質圖像及 / 或暗淡的顏色。如果發生這種情形，讓濕氣完全蒸發之後才開啟電視機。

環境：

• 炎熱、潮濕或太多灰塵的地方；昆蟲可能進入的地方；可能受到機械式震動的地方；靠近易燃物體（蠟燭等）的地方。不應該讓液體滴濕或噴濕電視機，而且裝滿液體的物體（例如花瓶）不應該擺在電視機上。
• 不要放置電視機在潮濕或多塵的空間，或有油煙或蒸氣的場所（靠近灶台或加濕器）。這可能導致火災、觸電或本機彎曲。

- 請勿將電視機安裝在會遭受極端溫度的位置，如陽光直射、靠近散熱器或加熱裝置通風孔的地方。電視機在這種環境下可能會過熱而導致外殼變形及/或電視機故障。

情況條件：

• 手濕，機殼拆除或採用非製造商所建議的配件時切勿使用本電視機。出現雷電時請將電視機電源線從 AC 電源插座和天線拔下。
• 不要把電視機安裝在延伸出開放的空間。這可能導致人或物體碰撞電視機而受傷或損壞。

打破電視機螢幕：

• 請勿將任何物品丟向電視機。否則螢幕可能會因為受到撞擊而破裂並造成嚴重傷害。
• 如果電視機的表層破裂，在拔下 AC 電源線以前請勿觸摸它。否則可能導致觸電。

不使用時

• 如果您不使用電視機數天，為了環保和安全原因，應將電視機電源線從 AC 電源插座上拔下。
• 關閉電視機電源時，電視機並未與 AC 電源斷開連接，請將插頭從 AC 電源插座上拔下以完全斷開電視機的電源連接。
• 但是，某些電視機可能具有需要將電視機保持在待命模式下才能正常工作的特點。

對於兒童

• 請勿讓兒童爬上電視機。
• 將體積小的配件放在兒童拿不到的地方，以便不會被兒童誤吞。

如果出現下列問題 …

如果出現以下任何問題，請立刻關閉電視機並拔下 AC 電源線。 請諮詢您的經銷商或 Sony 服務中心以交由合格的服務人員進行檢查。

當：

• AC 電源線損壞。
• AC 電源插座不適當。
• 電視機由於跌落、敲擊或撞擊而損壞。
• 任何液體或固體物件通過開口處掉入機殼內。

關於液晶螢幕溫度

長時間使用液晶螢幕時，面板周圍溫度會升高。

用手觸摸這些地方時可能會覺得很燙。

壁掛式支架

以下資訊說明壁掛式支架的正確使用方式。請務必詳盡地閱讀這些資訊並正確使用壁掛式支架。

致客戶：

請務必遵守以下的安全預先注意事項，以預防因火災、觸電、產品翻倒或產品掉落造成嚴重傷害。

• 請務必將安裝的工作委託授權承包商進行，並在安裝進行時確保兒童遠離安裝地點。
• 請務必將搬運或拆卸電視機的工作委託授權承包商進行。
• 安裝電視機之後，請勿拆下螺絲等。
• 請勿改造壁掛式支架的部件。
• 請勿安裝指定產品以外的任何設備。
• 請勿在壁掛式支架上施加電視機以外的任何負重。
• 請勿倚靠在電視機上或懸空緊握電視機。
• 請勿在清潔或維修電視機時過度施力於電視機。

致 Sony 經銷商和承包商：

以下指示僅適用於 Sony 經銷商和承包商。請務必閱讀以下所述的安全預先注意事項。在安裝、維修和檢查本產品時，請格外小心。 - 處理或安裝電視機時，請抓握其側面。請勿握住底座以擡起電視機。

- 請勿將壁掛式支架安裝在使電視機角落或邊緣突出的牆面。

- 請勿將電視機安裝在空調機之上或之下。

• 請務必按照本使用說明書中的指示將壁掛式支架牢固地安裝至牆壁。如果任何螺絲鬆開或脫落，壁掛式支架可能掉落並導致受傷或財物損失。
• 請務必按照本使用說明書中的指示正確地使用隨附的螺絲和附件。如果您使用替代物品，電視機可能掉落並導致人身傷害或電視機損壞。
• 請務必按照本使用說明書解釋的指導程序正確地裝配支架。
• 請務必在指定的位置鎖緊螺絲。
• 小心不要讓電視機在安裝過程中承受震動。
• 請務必將電視機安裝在垂直且平坦的牆上。
• 正確安裝電視機後，妥善固定所有纜線。
• 避免擠壓交流電源線或連接線，以免內部導體裸露，導致短路或觸電。

使用前須知

觀看電視

• 觀看3D影像或玩3D遊戲時，有些人可能會感到不適（如眼睛疲勞、疲憊或噁心）。Sony建議所有觀眾在觀看3D內容時定期休息。休息的長度和頻率因人而異，請自行斟酌。若感到任何不適，請停止觀看，直到不適感消失；必要時請就醫。最新資訊請參閱（i）其他設備或媒體的使用說明書，以及（ii）我們的網站（http://www.sony-asia.com/support）。兒童（尤其是六歲以下）的視力仍在發育，在讓他們觀看3D內容前，請諮詢醫生（如小兒科或眼科醫生）。成人應監督兒童，確保他們遵守上述建議。
• 請勿在火源附近或高溫環境（如陽光直射或車內悶熱）使用、存放或遺留3D眼鏡或電池。
• 使用模擬3D功能時，請注意電視轉換後的影像與原始影像不同。
• 請在適當光線下觀看電視，光線不足或長時間觀看會傷害眼睛。
• 使用耳機時，請調整音量，避免音量過高損害聽力。

LCD螢幕

• 雖然LCD螢幕採用精密技術製造，且99.99%以上的畫素有效，但仍可能出現黑點或亮點（紅、藍或綠色）。這是LCD螢幕的結構特性，並非故障。
• 請勿按壓或刮傷前濾光面板，也不要在電視機頂部放置物品，否則可能導致畫面不均或LCD螢幕損壞。
• 若在寒冷環境下使用電視，畫面可能出現模糊或變暗，這是正常現象，溫度回升後會自動消失。
• 長時間顯示靜止畫面會產生殘影，片刻後會消失。
• 電視機使用過程中，螢幕和機殼會變熱。這不是故障。
• LCD螢幕包含少量液晶。請按照您當地的法規進行廢棄物處理。

使用和清潔電視機的螢幕表層 / 機殼

清潔前，務必將電視機的 AC 電源線從 AC 電源插座上斷開連接。為了避免物質或螢幕塗層剝離，請遵照下列預先注意事項。

• 若要擦去螢幕表層 / 機殼上的灰塵，請用軟布輕輕擦拭。如果灰塵較難除去，請用稍稍蘸有稀釋中性清潔溶劑的軟布進行擦拭。
• 絕對不能將水或清潔劑直接噴灑在電視上。液體可能滴落在螢幕的底部或外部零件上並滲入電視內，而毀壞電視。

• 切勿使用任何類型的磨砂墊、鹼性 / 酸性清潔劑、擦洗粉或揮發溶劑，如酒精、汽油、稀釋劑或殺蟲劑。使用上述材料或與橡膠或乙烯材料長時間接觸可能會造成螢幕表層和機殼材料的損壞。 • 建議您定期使用真空吸塵清理通風口以確保通風順暢。
• 當調整電視機的角度時，請慢慢地調動以防電視機從其桌面型底座移動或滑落。

選購設備

將產生電磁輻射的選購元件或任何其他設備遠離電視機。否則可能會造成畫面失真及 / 或噪聲。

本機的無線功能

• 請勿在醫療設備 （心臟起搏器等等）附近操作本機，這將導致該醫療設備故障。
• 雖然本機發送 / 接收加擾信號，請小心未經授權的截取。我們不對此造成的任何問題負責。

注意有關處理遠程控制

• 安裝電池時請注意正確的極性位置。
• 請勿同時使用不同類型的電池或混合使用新舊電池。
• 請以符合環境保護規定的方式來丟棄電池。特定地區可能有制訂廢棄電池的相關規定。請向您當地的主管機關查詢。
• 請小心拿取遙控器。請勿讓遙控器掉落或踩在遙控器上，或是讓任何液體濺到遙控器。
• 請勿將遙控器放置在接近熱源的地方，放置在受日光直射地方或潮濕的房間。

壁掛式支架

• 如果您長時間使用壁掛式支架安裝電視機，視牆壁的材料而定，位於電視機後方或上方的牆面可能變色或壁紙失去黏性。
• 如果拆下原來安裝在牆上的壁掛式支架，牆面上將留下螺絲孔痕跡。
• 請勿在容易受到振動的地方使用壁掛式支架。

連接其他設備

以 HDMI 連接線連接

至 HDMI OUT

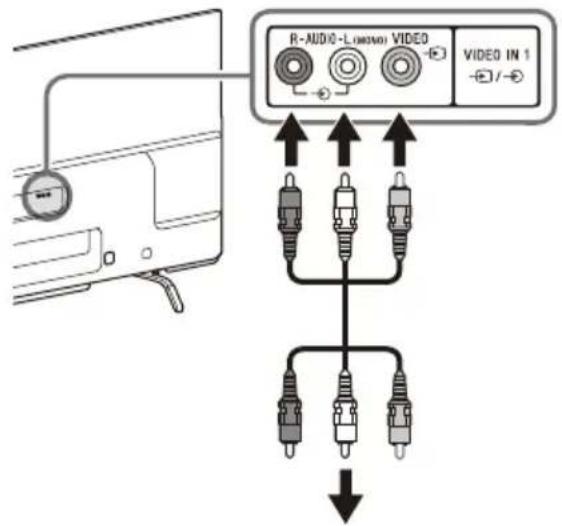

以 AV 複合纜線連接

至 VIDEO OUT

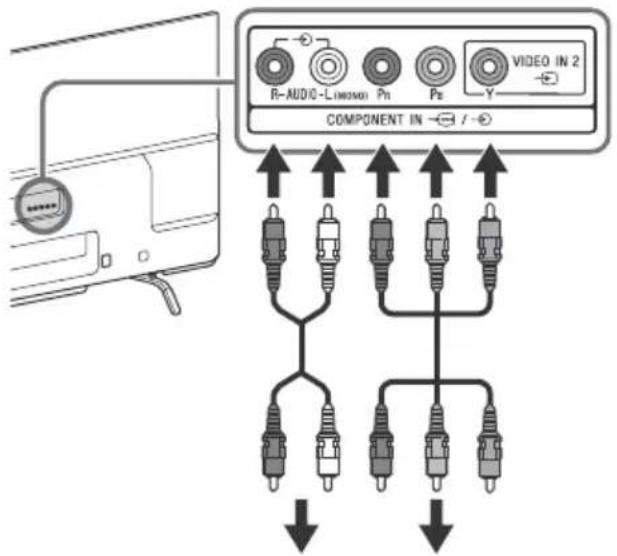

以色差纜線連接

至 AUDIO OUT 至 COMPONENT OUT (P_R/P_B/Y)

圖像品質

• AV 複合訊號線
• 天線訊號

- 色差訊號線 - HDMI 訊號線

標準清晰度（SD）視訊圖像信號的垂直解析度為 480（NTSC）或 576（PAL/SECAM）條線。

高清晰度（HD）視訊圖像信號的垂直解析度為 720 或 1080 條線。

將電視機安裝在牆上

致客戶

安裝本產品需要足夠的專業技能。務必將安裝的工作委託 Sony 經銷商或授權承包商進行，並在安裝時特別注意安全。Sony 對於任何因為錯誤操作或不當安裝，或安裝指定產品以外的任何其他產品所造成的損壞或傷害恕不負責。您的法定權利（如有）不會受到影響。

致 Sony 經銷商和承包商

安裝本產品，尤其是在確定牆壁強度是否能夠支撐電視機重量方面，需要足夠的專業知識。將本產品安裝於牆上的工作務必要委託 Sony 經銷商或經過授權的承包商進行，而且安裝時要特別注意安全。Sony 對於任何因為錯誤操作或不當安裝所造成的損壞或傷害恕不負責。

您的電視機的桌面底座將被用為壁掛式支架的一部分。

註

• 在進行壁掛式支架的安裝之前，請參閱第 2 頁（安全資訊）和第 4 頁（預先注意事項）關於壁掛式支架的資訊。
• 如果桌面底座安裝於電視機，預先拆下桌面底座。
• 當安裝掛鉤或從電視機拆下桌面底座時，將電視機以螢幕朝下放置在覆蓋著厚而軟布的平坦和穩固的表面上以避免損壞液晶顯示的表面。
• 一旦將底座頸部從底座拆下之後，務必將底座頸部和螺絲收存在安全的地方。
• 再次安裝桌面底座時，務必將（之前取下的）螺絲鎖緊至電視機背面的原始孔。

將桌面底座從電視機上拆下來

1 準備必要的項目。

壁掛式支架配件 （附件）

A 紙模板 B 壁掛式底座

KDL-50W800B,

KDL-50W700B (2)

KDL-42W800B,

KDL-42/32W700B (1)

© 底座防護器

KDL-50W800B,

KDL-50W700B (2)

KDL-42W800B,

KDL-42/32W700B (1)

(D) 螺絲 (+PSW 6 × 12) (2)

⑤ 墊片（2）④ 支架蓋板

KDL-50W800B,

KDL-50W700B (2)

KDL-42W800B,

KDL-42/32W700B (1)

⑧ 螺絲 (+PSW 4 × 10)

KDL-50W800B,

KDL-50W700B (2)

KDL-42W800B,

KDL-42/32W700B (1)

底座 （附件）

H

用於壁掛式底座的螺絲（直徑 8 毫米，非附件）

KDL-50W800B, KDL-50W700B, (8)

KDL-42W800B, KDL-42/32W700B (4)

2 確保牆壁有足夠空間以及能支撐至少電視機四倍的重量。

請參閱以下列表有關在牆上安裝電視機。請參閱第 15-17 頁 （規格）有關電視機的重量。

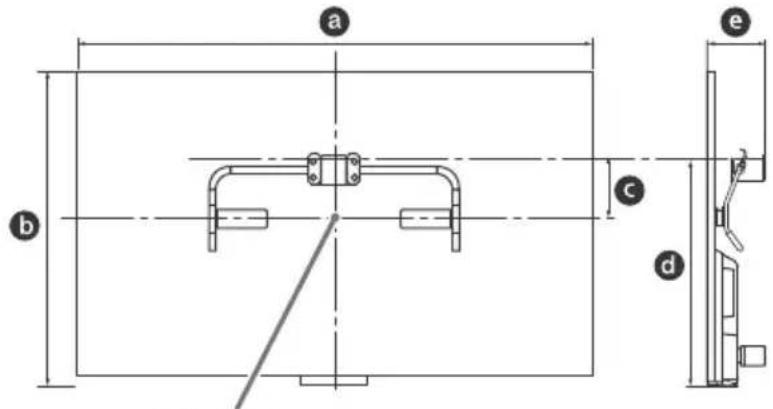

KDL-50W800B, KDL-50W700B

螢幕中心點

KDL-42W800B, KDL-42/32W700B

螢幕中心點

單元：毫米

型號名稱KDL-	顯示幕螢幕中心尺寸 安裝的長度
	a	b	c	d	e
50W800B/50W700B	1,116 656 130 469 118
42W800B/42W700B	958 563 175 465 118
32W700B 729 433 188 413 113

註 - 製表內的數字視安裝而可能略有不同。

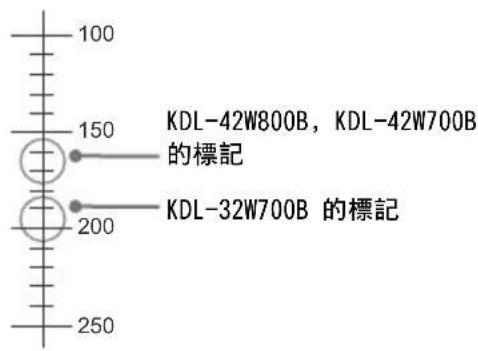

3 在紙模板 Ⓐ 上作標記以表示電視機螢幕的中心。

KDL-50W800B, KDL-50W700B

紙模板 A 上的比例

KDL-42W800B, KDL-42/32W700B

紙模板 A 上的比例

KDL-50W800B，KDL-50W700B 的標記

4 用膠紙將紙模板 Ⓐ 黏在牆上，然後使用電鑽在紙模板 Ⓐ 上根據編號鑽孔。

KDL-50W800B, KDL-50W700B KDL-42W800B, KDL-42/32W700B

5 從牆上取下紙模板 ④。

6 使用螺絲正確地將壁掛式底座 Ⓑ 安裝在牆上 （直徑 8 毫米，非附件）。

KDL-50W800B, KDL-50W700B KDL-42W800B, KDL-42/32W700B

1 從電視機後部拆下螺絲。請務必將取下的螺絲放置在安全的地方，讓螺絲遠離兒童。

CT

2 將針（位於底座防護器 © 上）插入底座 Ⓗ 上的孔內，然後折起底座防護器 ©。確定底座防護器 © 穩固地鎖至底座 Ⓗ。

KDL-50W800B, KDL-50W700B KDL-42W800B, KDL-42/32W700B

3 使用附件的螺絲 Ⓗ 安装底座 Ⓓ 至電視機。將墊片 Ⓔ 安裝至由三角形記號△ 標記的孔內。KDL-50W800B，KDL-50W700B 用於說明用途。

將電視機安裝在牆上

1 將電視機安裝在牆上之前，確保先連接和捆紮纜線。 2 將電視機安裝在牆上。然後，確定底座防護器 © 穩固地鎖入壁掛式底座 ⑧ 以及墊片 ⑨ 觸及牆壁。使用附件的螺絲 ④ 安裝支架蓋板 ⑥。

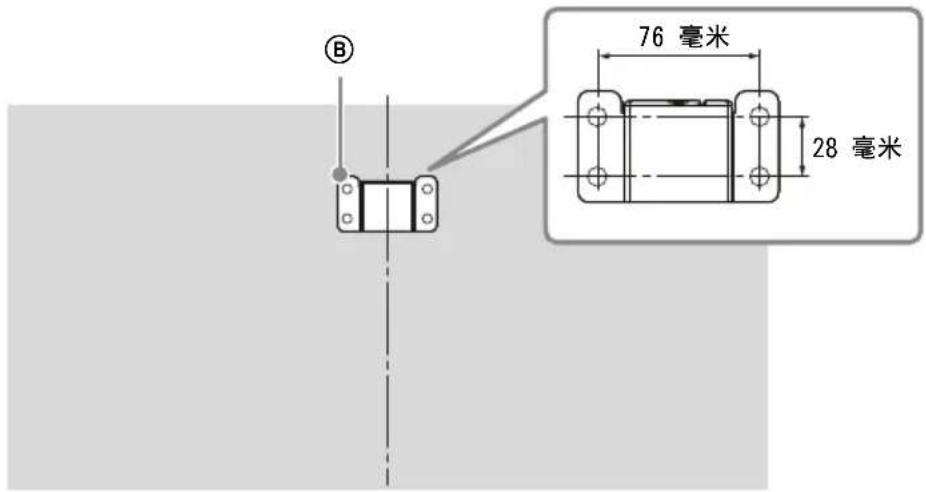

在牆上的孔位置的尺寸

如有需要，將以下資訊提供給授權承包商。

使用螺絲（直徑 8 毫米，非附件）將壁掛式底座 Ⓑ 安裝在牆上。

務必使用有顯示壁掛式底座 B 實際位置的附件紙模板 A 以便於安裝。

KDL-50W800B, KDL-50W700B

CT

KDL-42W800B, KDL-42/32W700B

故障排除

當照明 LED 閃紅燈時，計算閃爍次數（間隔時間為三秒）。

如果照明 LED 閃紅燈，從電視機拔下 AC 電源線，待兩分鐘之後再打開電視機，以進行電視機重設。如果問題仍然存在，請聯繫您的經銷商或 Sony 服務中心並告知照明 LED 閃紅燈的次數（間隔時間為三秒）。按電視機上的 I/① 將其關閉，拔掉 AC 電源線，然後告訴您的經銷商或 Sony 服務中心。

當照明 LED 沒有閃爍，檢查以下列表中的項目。您也可參閱 i-Manual 中的 [故障排除] 或通過選擇？[說明] → [用戶支援] → [自行診斷] 以進行自行診斷。如果問題仍然存在，請將您的電視機交給合格的維修人員修理。

故障及解決方案

沒有畫面 （螢幕是黑的）也沒有聲音。

• 檢查天線 / 訊號線連接。
• 將電視機連接至 AC 電源，然後按電視機或遙控器上的 I/⏻。

無法調諧某些節目。

- 檢查天線。

遙控器無效。

• 更換電池。
• 電視機可能處於SYNC模式。

按 SYNC MENU，選擇 [電視控制] 然後選擇 [主選單] 或 [選項] 即可控制電視機。

忘記[親子鎖碼]密碼。

• PIN 碼輸入 9999。（PIN 碼 9999 總是可以接受。） 電視機周圍溫度升高。
• 當長時間使用電視機時，電視機周圍溫度會升高。用手觸摸這些地方時可能會覺得很燙。

停頓音訊或視訊、空白螢幕或電視機對電視或遙控器按鈕沒有反應。

- 拔下 AC 電源線兩分鐘之後再次連接以進行簡單的電視機重設。

在電視機上找不到 I/∅，CH+/-，△+/-，

//←/→,→,+ 和 HOME 按钮。 - 請參閱下圖有關電視機上按鈕的位置。

電視機背面

照明 LED 開啓。

- 如果您不要發光 LED 亮起，您可將之關閉。

按 HOME，然後選擇 [設定] → 目[系統設定] → [一般設定] → [照明 LED] → [關]。您也可以按 OPTIONS，然後選擇 [照明 LED] → [關]。

无法以 WPS 连接无线路由器。

- 如果您使用 WEP 安全加密，选择 [简易] → [Wi-Fi] → [依扫描清单连接]。然后，选择您要连接的网络名称（SSID）。

无法在网络设定中找到所需的网络名称。

- 选择 [[ 手动输入 ]] 并按 ⊕ 以输入网络名称。

规格

系统

面板系统

LCD （液晶显示）面板，LED 背光源

电视系统

类比：B/G，I，D/K，M，L

数位：DTMB

彩色 / 视讯系统

类比：PAL，SECAM，NTSC3.58，NTSC4.43

数位：参阅功能操作教学

频道涵盖范围

類比：UHF/VHF/訊號線

數位：UHF

聲音輸出

8 瓦 + 8 瓦 (KDL-50/42W800B, KDL-50/42W700B)

5 瓦 + 5 瓦 (KDL-32W700B)

無線技術

IEEE802.11a/b/g/n 協議

輸入 / 輸出插孔

天線 / 訊號線

VHF/UHF 的 75 歐姆外接端子

→/→VIDEO IN 1

視訊 / 音訊輸入 (Phono 插孔)

COMPONENT IN

YP_BPR （色差視頻）：1080p（50，60 Hz），1080i

(50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

音訊輸入 (Phono 插孔)

→ VIDEO IN 2

視訊（2D）：1080p（30，50，60 Hz），1080/24p，

1080i (50, 60 Hz), 720p (30, 50, 60 Hz),

720/24p, 576p, 576i, 480p, 480i, PC 格式

視訊（3D）:

帧封裝：1080p（30 Hz），1080/24p，

1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p

並排：1080p（50，60 Hz），1080/24p，

1080i (50, 60 Hz), 720p (50, 60 Hz)

上下格式：1080p（30，50，60 Hz），1080/24p，

1080i (50, 60 Hz), 720p (50, 60 Hz)

音訊：5.1 聲道線性 PCM：32，44.1 和 48 kHz，

16, 20 和 24 位元, Dolby Digital

視訊：1080p（30，50，60 Hz），1080/24p，1080i

(50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p,

576p, 576i, 480p, 480i, PC 格式

音訊：5.1 聲道線性 PCM：32，44.1 和 48 kHz，

16, 20 和 24 位元, Dolby Digital

視訊（2D）：1080p（30 Hz），1080/24p，

1080i (50, 60 Hz), 720p (30, 50, 60 Hz),

720/24p, 576p, 576i, 480p, 480i

視訊（3D）:

並排：1080/24p，1080i（50，60 Hz），

720p (50, 60 Hz)

上下格式：1080p（30 Hz），1080/24p，

1080i (50, 60 Hz), 720p (50, 60 Hz)

音訊：5.1 聲道線性 PCM：32，44.1 和 48 kHz，

16, 20 和 24 位元, Dolby Digital

MHL（與 HDMI IN 1 共用）

（KDL-50/42W800B 除外）

视频：1080p（30 Hz），1080/24p，

1080i（50，60 Hz），720p（30，50，60 Hz），

720/24p，576p，576i，480p，480i

音频：5.1 声道线性 PCM：32，44.1 和 48 kHz，

16，20 和 24 位，Dolby Digital

数字光纤插孔（两声道线性 PCM，Dolby Digital）

→ HDMI 3 AUDIO IN

模拟音频输入（立体声迷你插孔）

AUDIO OUT/Ω

音频输出（立体声迷你插孔）

耳机插孔

（支持重低音扬声器输出）

ψ1，ψ2

USB 端口

- ⊙ + DC IN 19.5 V

AC 適配器輸入

LAN

10BASE-T/100BASE-TX 接頭 （視網絡的作業環境而定，連線速度可能不同。不保證本電視的 10BASE-T/100BASE-TX 通訊率和通訊品質。）

定，連線速度可能不同。不保證本電視的 10BASE-T/100BASE-TX 通訊率和通訊品質。)

其他

選用的配件

觸控遙控器：RMF-ED003

觸控板遙控器：RMF-ED004

攝影機與麥克風組件：CMU-BR200/CMU-BR100

無線重低音揚聲器：SWF-BR100

MHL 訊號線：DLC-MB10/DLC-MB20/DLC-MC10/DLC-MC20

被動式 3D 眼鏡：TDG-500P（僅限 KDL-42W800B）

DLC-MC20

被動式 3D 眼鏡：TDG-500P（僅限 KDL-42W800B）

作業溫度

0 °C - 40 °C

操作濕度

10% - 80% 相對濕度 （非冷凝）

電源和其他規格

電源需求

用 AC 適配器時為 19.5 V DC

額定：輸入 220 V - 240 V AC, 50 Hz

螢幕尺寸 （對角測量） （大約）

KDL-50W800B: 50 英寸 / 125.7 厘米

KDL-50W700B: 50 英寸 / 125.7 厘米

KDL-42W800B: 42 英寸 / 106.7 厘米

KDL-42W700B: 42 英寸 / 106.7 厘米

KDL-32W700B: 32 英寸 / 80.1 厘米

顯示解析度

1,920 點（水平）× 1,080 條線（垂直）

耗電量

KDL-50W800B: 89 W

KDL-50W700B: 89 W

KDL-42W800B: 88 W

KDL-42W700B: 88 W

KDL-32W700B: 69 W

尺寸 （大約）（寛 × 高 × 深）

包含桌面底座

KDL-50W800B: 1,116 × 693 × 179 毫米

KDL-50W700B: 1,116 × 693 × 179 毫米

KDL-42W800B: 958 × 600 × 170 毫米

KDL-42W700B: 958 × 600 × 170 毫米

KDL-32W700B: 729 × 465 × 141 毫米

不含桌面底座

KDL-50W800B: 1,116 × 656 × 64 毫米

KDL-50W700B: 1,116 × 656 × 64 毫米

KDL-42W800B: 958 × 563 × 64 毫米

KDL-42W700B: 958 × 563 × 64 毫米

KDL-32W700B: 729 × 433 × 64 毫米

质量（大约）

包含桌面底座

KDL-50W800B: 14.8 千克

KDL-50W700B: 14.8 千克

KDL-42W800B: 11.7 千克

KDL-42W700B: 11.7 千克

KDL-32W700B: 7.9 千克

不含桌面底座

KDL-50W800B: 13.6 千克

KDL-50W700B: 13.6 千克

KDL-42W800B: 10.5 千克

KDL-42W700B: 10.5 千克

KDL-32W700B: 6.9 千克

註

• 選購配件的供應視國家 / 區域 / 電視機型號 / 存貨而定。
• 設計與規格可能變更而不事先通知。
• 本電視機採用 MHL 2。

商標資訊

• HDMI 和 HDMI High-Definition Multimedia Interface 專用名詞以及 HDMI 標誌是 HDMI Licensing LLC 在美國和其他國家的商標或註冊商標。
• DLNA®、DLNA 標誌和 DLNA CERTIFIED® 是 Digital Living Network Alliance 的商標、服務標誌或認證標誌。
• 本產品經過杜比實驗室的授權而製造。 Dolby 和雙 D 記號是杜比實驗室的註冊商標。
• “BRAVIA” 和 B 是 Sony Corporation 的商標。
• TrackID 是 Sony Mobile Communications AB 的商標或註冊商標。
• Gracenote、Gracenote eyeQ、Gracenote Videold、Gracenote Video Explore、Gracenote MusicID、Gracenote 標誌和標誌字型以及“Powered by Gracenote”標誌是Gracenote 在美國和 / 或其他國家的註冊商標或商標。
• Opera® Devices SDK 來自 Opera Software ASA。版權所有 1995–2014 Opera Software ASA。保留所有權利。
• Wi-Fi、Wi-Fi Direct 和 Miracast 是 Wi-Fi Alliance 的商標或註冊商標。
• “Sony Entertainment Network 標誌”和“Sony Entertainment Network”是 Sony Corporation 的商標。
• MHL、Mobile High-Definition Link 和 MHL 標誌是 MHL Licensing，LLC 的商標或註冊商標。
• 有關 DTS 專利，請參閱 http://patents.dts.com。由 DTS Licensing Limited 授權製造。DTS、其標誌、& DTS 連同其標誌是註冊商標，而 DTS Digital Surround 是 DTS, Inc. 的商標 © DTS, Inc.。
• 採用 UEI Technology™ 設計，經 Universal Electronics Inc. 授權。部分 © UEI 2000 - 2013
• Bluetooth® 字標和標誌乃 Bluetooth SIG, Inc 所有，Sony Corporation 在授權下使用這些標記。其他的商標和商品名稱屬於其各自的所有者。 • 2014 RealNetworks, Inc. 專利申請中。版權所有。RealNetworks 標誌是 RealNetworks, Inc 的商標。
