Pro L1300UNL - 投影仪 EPSON - 免费用户手册

用户手册 Pro L1300UNL EPSON

使用本产品前请务必先阅读说明书，以确保您可以安全和正确地使用它。请将本说明书妥善保管，以便在将来有问题时可以立即使用。

* 有关本说明书未涵盖的其他信息，请参阅投影机的“使用说明书”。

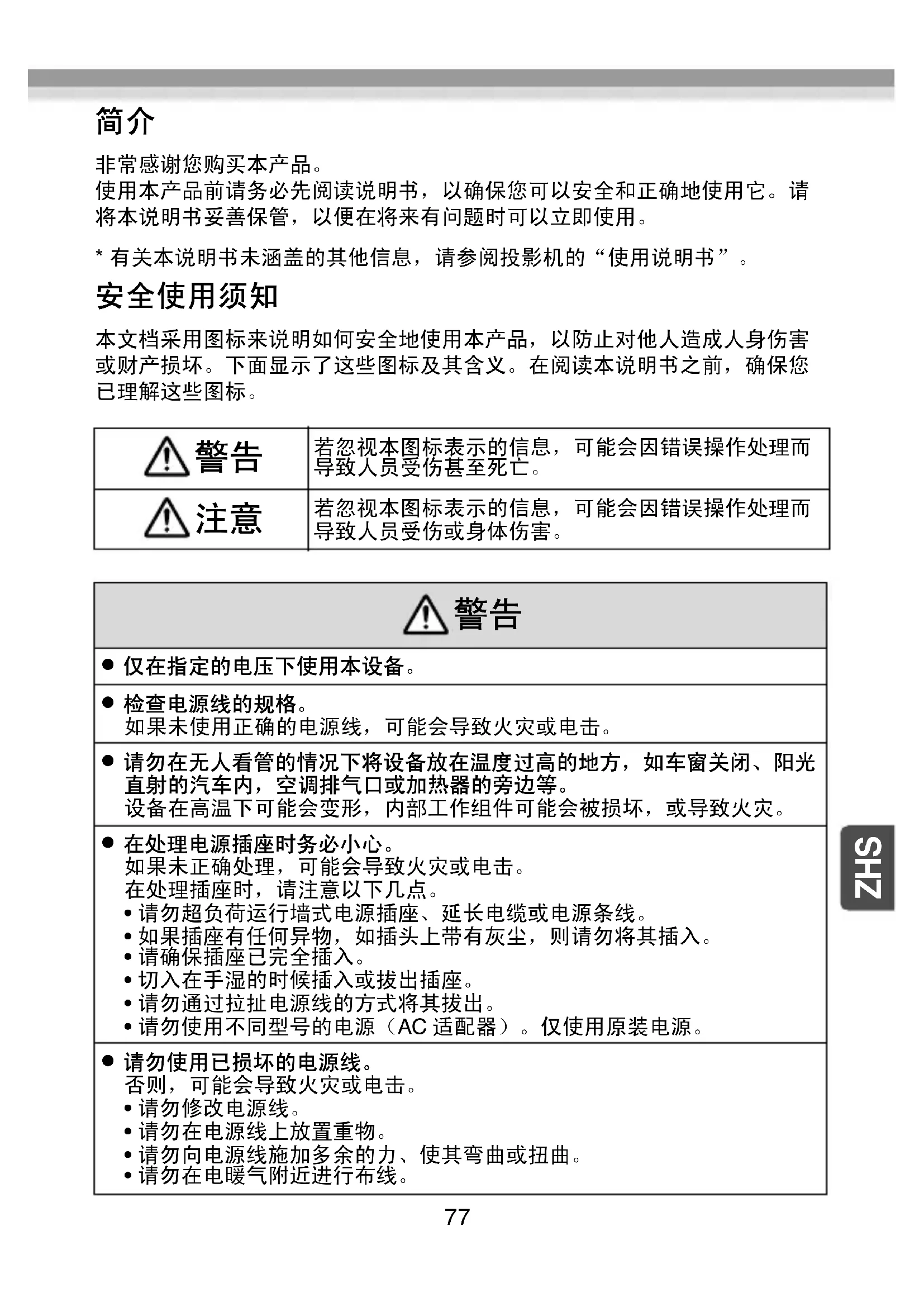

安全使用须知

本文档采用图标来说明如何安全地使用本产品，以防止对他人造成人身伤害或财产损坏。下面显示了这些图标及其含义。在阅读本说明书之前，确保您已理解这些图标。

	若忽视本图标表示的信息,可能会因错误操作处理而导致人员受伤甚至死亡。
	若忽视本图标表示的信息,可能会因错误操作处理而导致人员受伤或身体伤害。

警告

●仅在指定的电压下使用本设备。

●检查电源线的规格。如果未使用正确的电源线,可能会导致火灾或电击。

●请勿在无人看管的情况下将设备放在温度过高的地方,如车窗关闭、阳光直射的汽车内,空调排气口或加热器的旁边等。设备在高温下可能会变形,内部工作组件可能会被损坏,或导致火灾。

●在处理电源插座时务必小心。如果未正确处理,可能会导致火灾或电击。在处理插座时,请注意以下几点。·请勿超负荷运行墙式电源插座、延长电缆或电源条线。·如果插座有任何异物,如插头上带有灰尘,则请勿将其插入。·请确保插座已完全插入。·切入在手湿的时候插入或拔出插座。·请勿通过拉扯电源线的方式将其拔出。·请勿使用不同型号的电源(AC适配器)。仅使用原装电源。

●请勿使用已损坏的电源线。否则,可能会导致火灾或电击。·请勿修改电源线。·请勿在电源线上放置重物。·请勿向电源线施加多余的力、使其弯曲或扭曲。·请勿在电暖气附近进行布线。

●请勿在潮湿或有水的地方安装或使用本设备,如户外、浴缸或淋浴器附近等。否则,可能会导致火灾或电击。

●确保本设备已接地。将设备上的FG端口连接到地线。

●请勿在打雷时触碰插座。否则,可能会导致电击。

●除“使用说明书”中的规定外,本设备外壳只能由合格的维修人员打开。请勿拆解或改装本设备或其耗材。本设备内部的许多组件带有高电荷,这可能会导致火灾或电击。

●请勿在本设备上放置花瓶、盛水的容器或医疗容器。如果容器有任何液体溢出,可能会导致火灾或电击。

●如果发现下列反常情况之一,请立即关闭本设备,从电气插座拔出电线,并联系您的本地经销商或Epson服务呼叫中心。·当您发现设备冒烟,或注意到异常气味或声响时。·设备进水或进入异物时。·设备掉落且外壳损坏时。在出现上述任何情况时,如果继续使用本设备,可能会导致火灾或电击。请勿自行维修。

注意

●在移动设备时,请务必关闭电源,移动前从电气插座拔出电源线并断开所有电线连接。否则,可能会导致火灾或电击。

●请勿将设备安装在潮湿或有灰尘的地方(如厨房台面或加湿器附近),也不要安装在有烟或蒸汽的地方。否则,可能会导致火灾或电击。

●请勿将设备安装在下列地方。·地毯、床、毛毯上等等。·请勿使用毛毯、窗帘、桌布等盖住设备。

●请勿将其放在倾斜的或不稳的表面上。否则,设备可能会掉落并造成伤害。

●在维护设备时,请勿使用湿布或溶剂,如酒精、苯或稀释剂。否则,可能会导致电击或出现故障。

● 请勿坐在本设备上,或在设备上放置重物。否则,可能会造成伤害。

● 在维护设备时,请务必拔下电源插座,在进行维护前,从电气插座上拔出电源线并断开所有电线连接。否则,可能会导致电击。

● 为安全起见,不使用本设备时,请务必从电气插座拔下电源线。如果绝缘层已损坏,可能会导致火灾。

商标和版权

HDMI 和 High-Definition Multimedia Interface 是 HDMI Licensing LLC 的商标或注册商标。

此处使用的其他产品名称也仅供识别之用，这些名称可能是它们各自所有者的商标。Epson 不拥有这些商标的任何和所有权利。

部件名称	有毒有害物质或元素
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬( Cr^6+ )	多溴联苯(PBB)	多溴二苯醚(PBDE)
HDBaseT高清发射器	×	○	○	○	○	○
○:表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T11363-2006 标准规定的限量要求以下。×:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。但这只是因为在保证产品性能和功能条件下,现在还没有可替代的材料和技术而被使用。

产品环保使用期限的使用条件

在中国销售的电子信息产品的环保使用期限，表示按照本产品的安全使用注意事项使用的情况下从生产日开始，在标志的年限内使用，本产品含有的有毒物质或元素不会对环境、人身和财产造成严重影响。

使用和存放注意事项

• 请勿使设备掉落或使其遭受撞击。
• 在下列条件下使用和存放设备。

电源（AC 适配器）：100 至 240 V AC ±10% 50/60 Hz

工作温度: +5 至 +35°C (41 至 95°F); 无结露

存放温度: -10 至 +60°C (14 至 140°F); 无结露

• 请勿将设备安装在有震动或撞击的地方。
• 请勿在温度过高或过低的地方使用或存放设备。防止温度突然变化。否则，设备可能无法正常工作。

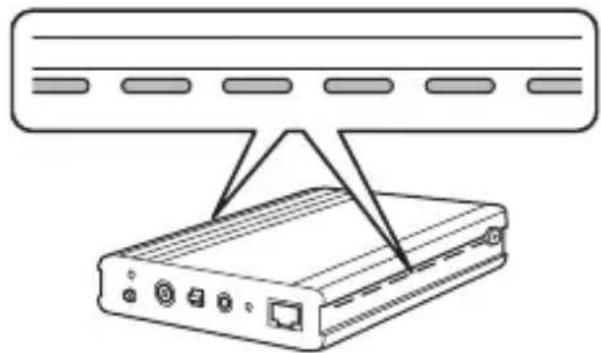

  ● 确保设备和墙之间的左侧和右侧至少有 20 毫米（0.8 英寸）的间隙，以防止侧面的排气口被堵塞，设备上方至少有 25 毫米（1 英寸）的间隙。

• 请勿将设备安装在低电压线或磁设备附近。否则，设备可能无法正常工作。
• 由于设备容易受到内部噪音的影响，所以在安装时请确保 LAN 电缆已完全松开并充分延伸。
• 请勿使 LAN 电缆扭曲或弯曲。
• 请勿将 LAN 电缆与其他电缆连接在一起。特别是要确保其与电源线分离。
• 请勿松开任何螺丝，FG 端口螺丝除外。
• 使用前确保接地线已接地。
• 开启设备前，先连接好所有必要的电缆。
• 在通讯期间，请勿开启/关闭设备或投影机，请勿连接或断开任何电缆连接。

* 如果发现任何操作异常或损坏，请立即停止使用设备并联系投影机“使用说明书”中提及的本地经销商或最近的 Epson 维修中心。

* 这是专为 Epson 投影机生产的选购设备。有关操作本设备的详细信息，请参阅投影机的“使用说明书”。

功能概述

此高清发射器允许使用 LAN 电缆（5e 类或 6 类）长距离发射 HDMI 和控制 (RS-232C) 信号。本设备基于 HDBaseT 标准。

想要从远距离（如在大厅或活动场地内）控制投影机时本设备很有用，因为您可以使用长达100米（328英尺）的LAN电缆。

连接

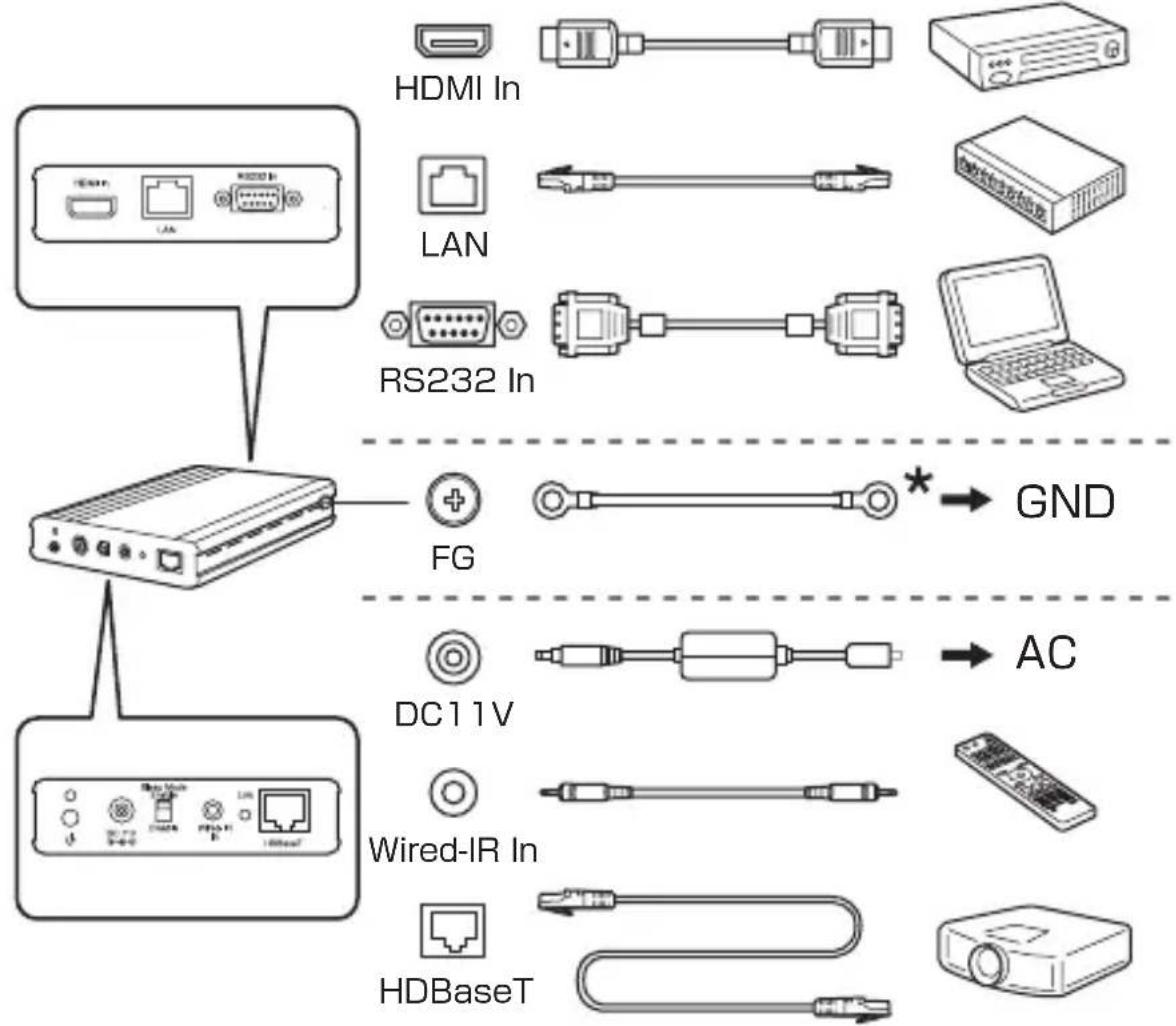

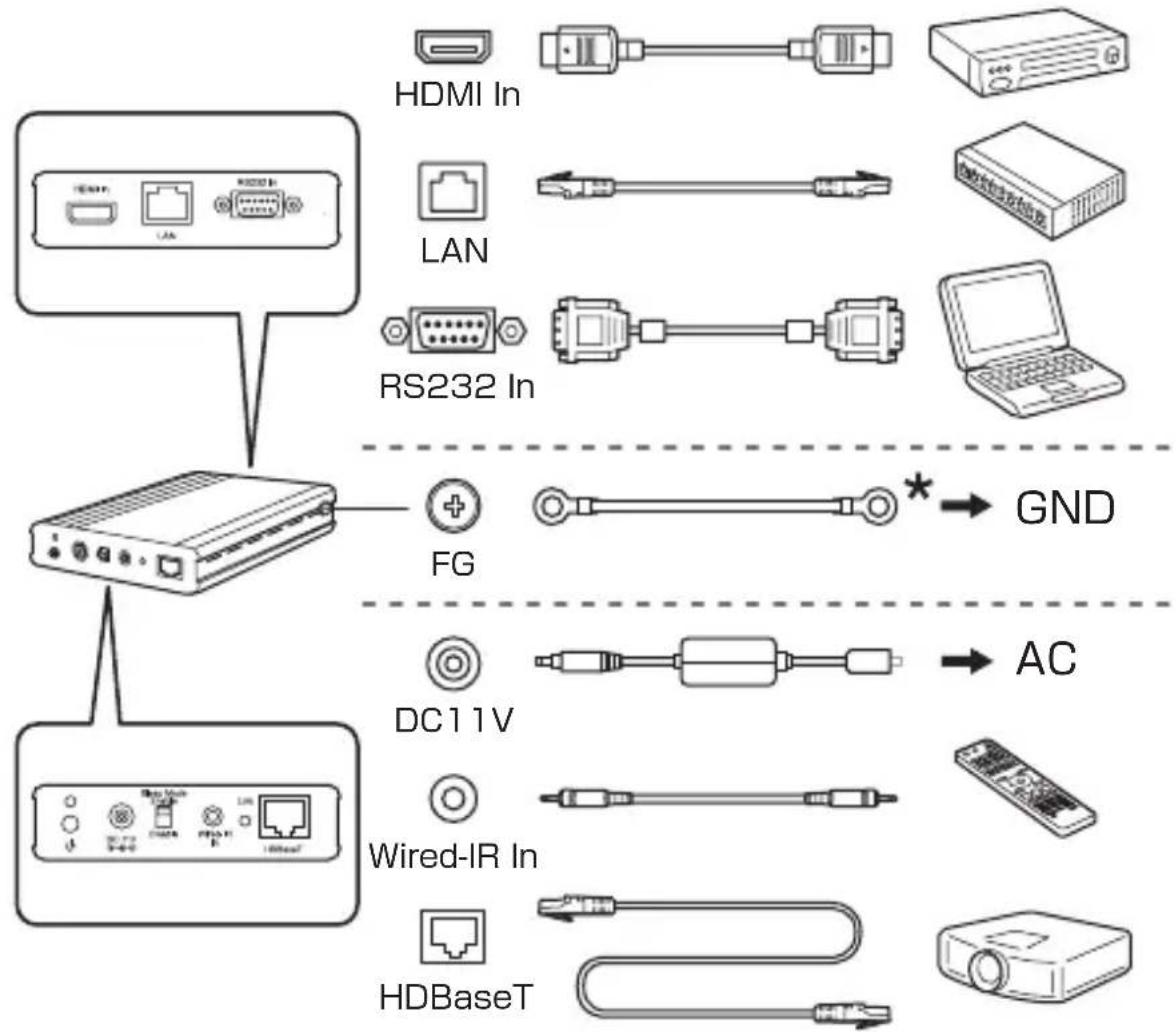

使用 LAN 电缆将投影机连接到本设备的 HDBaseT 端口。然后，将本设备连接到 HDMI 兼容的视频设备或计算机以控制投影机。

* 使用一个 M4 螺丝固定。

接口

前

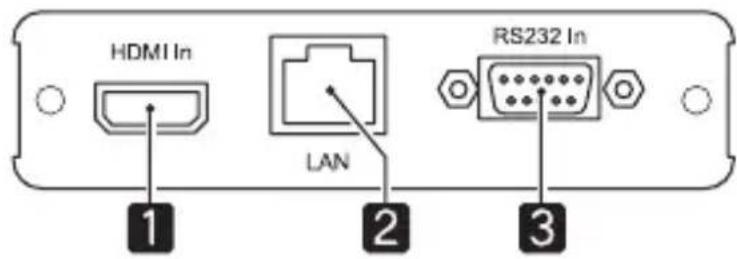

HDMI In LAN RS232 In 1 2 3

后

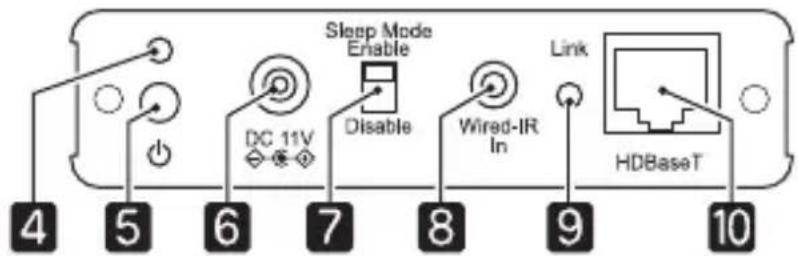

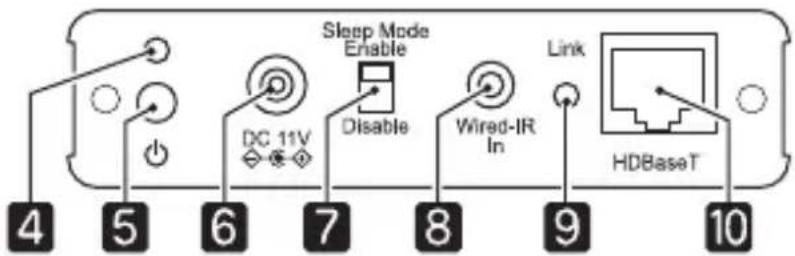

Sleep Mode Enable DC 11V Disable Wired-IR In Link HDBaseT 4 5 6 7 8 9 10

	名称 功能
1	HDMI In 端口	从 HDMI 兼容视频设备及计算机输入视频和音频信号。
2	LAN 端口(用于控制)	允许使用 LAN 电缆将设备连接到网络。通过网络从计算机控制投影机时进行连接。
3	RS-232 In 端口(用于控制)	允许使用 RS-232C 电缆将设备连接到计算机。从计算机控制投影机时进行连接。
4	电源指示灯 指示设备的工作状态。	绿色:设备正在工作。橙色:设备正在待机。
5	电源按钮 开启 / 关闭设备。	本设备支持直接开机。此功能允许投影机在通电后自动开机。
6	电源插座 连接 AC 适配器的电源插头。请勿使用不同型号的电源(AC 适配器 / 电源线)。仅使用原装电源。请注意,插入电源线时,如果停电后又恢复供电,本设备会自动启动(直接开机)。
7	[Sleep Mode]开关	在设为 [Enable] 时,设备自动进入睡眠模式,如果无信号输入,则在 30 分钟后关闭。按电源按钮可再次开启设备。设为 [Disable] 时,设备不自动关闭。使用HDBaseT 进行监控和控制时,将此选项设为[Disable] 以使设备不进入睡眠模式。如果设备通过 LAN 连接连接到接入点,则即使启用睡眠模式,它也不会关闭。
8	Wired-IR In 端口	连接投影机的选购遥控器电缆附件 (ELPKC28),并从遥控器输入信号。
9	Link 指示灯 在与投影机通讯时变为绿色。
10	HDBaseT 端口	允许使用 LAN 电缆将设备连接到投影机。
11	FG 连接器(地面)	将地线接地。

支持的 LAN 电缆

使用 5e 类或 6 类直式 STP 电缆。在使用电缆时，在连接前使用检测器检查电缆的属性是否至少为 5e 类。在使用继电器连接器时，请确保连接电缆符合上述规格。

故障排除

问题 解决方案
不显示图像 电源是	否已开启?检查电源指示灯是否为绿色。
	是否已正确连接HDMI电缆?检查是否已将HDMI电缆牢固连接到视频设备和本设备上的连接器。
	是否已正确连接LAN电缆?检查Link指示灯是否为绿色。同时确保您正在使用5e类或6类直式STP电缆。
	是否开启了HDMI设备?检查HDMI设备是否已开启以及是否正在播放图像。
	在操作时是否连接了电缆?先连接好所有必要的电缆再开启本设备。
	如果在检查上述几点后仍不显示图像,则尝试关闭电源,然后返回查看所有连接的设备。
该图像被模糊 是否	已正确连接LAN电缆?检查Link指示灯是否为绿色。同时确保您正在使用5e类或6类直式STP电缆。请勿使用UTP电缆。
	地线是否已接地?若要与投影机进行稳定的通讯,务必将设备接地。
	LAN电缆是否与其他电缆系在一起?如果LAN电缆与任何其他电缆系在一起,可能会出现噪音。
未输出HDMI音频	是否正在使用HDMI电缆连接设备?如果通过HDMI电缆连接时没有音频输出,请将连接的设备设定为PCM输出。
遥控器不起作用 是	否已正确连接遥控器电缆?检查遥控器电缆是否已牢固连接到遥控器和本设备上的连接器。
	遥控器识别号与投影机识别号匹配吗?确保您想操作的投影机的识别号和遥控器的识别号相匹配。
	是否连接了其他公司的遥控器?不支持其他公司的遥控器。
	设备是否已准备好进行通讯?请参阅以下条目“无法通讯”。
无法通讯(无法从 LAN、RS-232 In 或Wired-IR In 端口进行控制)	是否为连接的投影机启用 HDBaseT 功能?检查投影机的设置。
	设备是否进入了睡眠模式?在睡眠模式下,不能从 RS-232 In 端口或 Wired-IR In端口控制设备。将 [Sleep Mode] 开关设为 [Disable]。
	通讯时电源是否已开启 / 关闭,或电缆是否已连接或断开连接?如果在通讯时电源或信号中断,则会出现通讯错误。

规格

HDBaseT 端口	RJ45/ 电缆最大长度 100 米(328 英尺)
支持的输出信号 (HDBaseT)	HDMI(视频、音频)/RS-232(用于控制)/Wired IR(遥控器)/LAN(用于控制)
HDMI In 端口	支持 HDMI HDCP(对于音频,仅支持 PCM)/电缆最大长度 3 米(9.8 英尺)
HDMI 输入信号	VGA/SVGA/XGA/WXGA/WXGA+/WXGA++/WSXGA+/SXGA/SXGA+/UXGA/WUXGA/SDTV(480i/480p)/SDTV(576i/576p)/HDTV(720p)/HDTV(1080i)/HDTV(1080p)* 因连接的投影机而异。有关更多详细信息,请参阅投影机的“使用说明书”。
LAN 端口	RJ45(仅适用于 100Base-TX)
RS-232 In 端口	微型 D-Sub 9 针(凸)/电缆最大长度5 米(16.5 英尺)(交叉线)
Wired-IR In 端口	立体声微型插孔 (3.5 Φ)/电缆最大长度20 米(65.6 英尺)
电源(AC 适配器)	100 至 240 V AC ±10% 50/60 Hz
电源 (ELPHD01)	11 VDC
耗电量 工作功耗:	6 W待机功耗:0.48 W
操作环境	温度:+5 至 +35°C(41 至 95°F)湿度:20 至 80%(无结露)
存放环境	温度:-10 至 +60°C(14 至 140°F)湿度:10 至 90%(无结露)
尺寸(宽 x 高 x 长)	102 x 25 x 102 毫米(4 x 1 x 4 英寸);不包括投影部件
重量 大约280克
附带的配件	HDBaseT 高清发射器、AC 适配器、电源线、地线

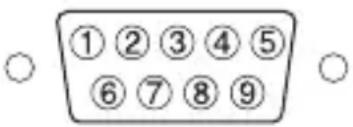

RS-232 In 端口布线

使用 RS-232C 交叉线。

• 信号名称

连接器 针 信号名称	功能
	2	RD	接收数据
	3	TD	传输数据
	5	GND	信号线接地

- 通讯协议

默认波特率设定：9600 bps、数据长度：8 位，奇偶校验位：无，停止位：1 位，流量控制：无
