用户手册 Signature 505 MAGNAT

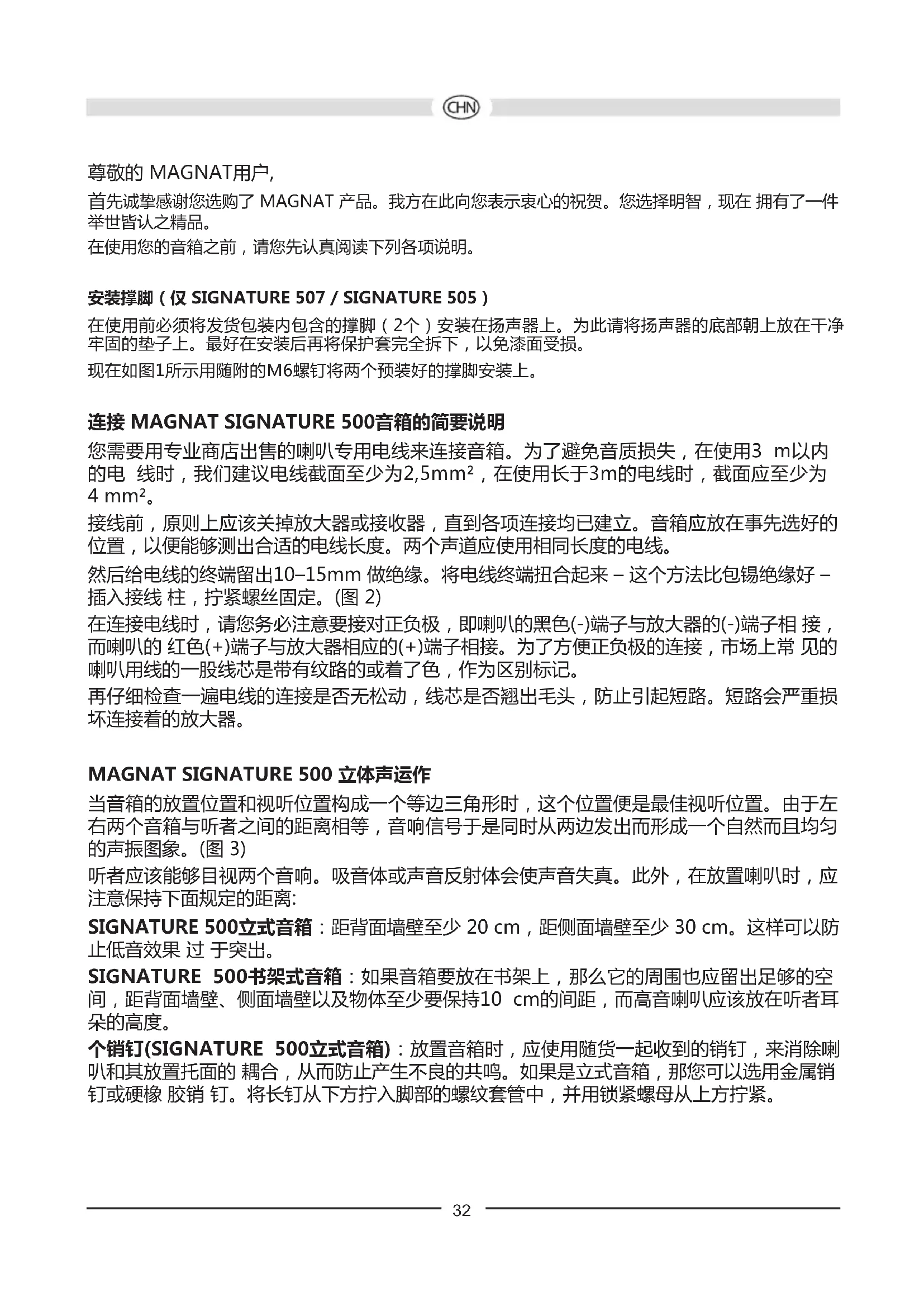

首先诚挚感谢您选购了 MAGNAT 产品。我方在此向您表示衷心的祝贺。您选择明智，现在拥有了一件举世皆认之精品。

在使用您的音箱之前，请您先认真阅读下列各项说明。

安装撑脚（仅SIGNATURE507/SIGNATURE505）

在使用前必须将发货包装内包含的撑脚（2个）安装在扬声器上。为此请将扬声器的底部朝上放在干净牢固的垫子上。最好在安装后再将保护套完全拆下，以免漆面受损。

现在如图1所示用随附的M6螺钉将两个预装好的撑脚安装上。

连接 MAGNAT SIGNATURE 500音箱的简要说明

您需要用专业商店出售的喇叭专用电线来连接音箱。为了避免音质损失，在使用 3 ~m 以内的电线时，我们建议电线截面至少为 2,5 ~mm^2 ，在使用长于 3 ~m 的电线时，截面应至少为 4 ~mm^2 。

接线前，原则上应该关掉放大器或接收器，直到各项连接均已建立。音箱应放在事先选好的位置，以便能够测出合适的电线长度。两个声道应使用相同长度的电线。

然后给电线的终端留出 10 - 15 ~mm 做绝缘。将电线终端扭合起来 - 这个方法比包锡绝缘好 - 插入接线柱,拧紧螺丝固定。(图2)

在连接电线时,请您务必注意要接对正负极,即喇叭的黑色(-)端子与放大器的(-)端子相接,而喇叭的红色(+)端子与放大器相应的(+)端子相接。为了方便正负极的连接,市场上常见的喇叭用线的一股线芯是带有纹路的或着了色,作为区别标记。

再仔细检查一遍电线的连接是否无松动，线芯是否翘出毛头，防止引起短路。短路会严重损坏连接着的放大器。

MAGNAT SIGNATURE 500 立体声运作

当音箱的放置位置和视听位置构成一个等边三角形时，这个位置便是最佳视听位置。由于左右两个音箱与听者之间的距离相等，音响信号于是同时从两边发出而形成一个自然而且均匀的声振图象。(图3)

听者应该能够目视两个音响。吸音体或声音反射体会使声音失真。此外，在放置喇叭时，应注意保持下面规定的距离：

SIGNATURE 500立式音箱：距背面墙壁至少 20 ~cm ，距侧面墙壁至少 30 ~cm 。这样可以防止低音效果过于突出。

SIGNATURE 500书架式音箱：如果音箱要放在书架上，那么它的周围也应留出足够的空间，距背面墙壁、侧面墙壁以及物体至少要保持10cm的间距，而高音喇叭应该放在听者耳朵的高度。

个销钉(SIGNATURE 500立式音箱)：放置音箱时，应使用随货一起收到的销钉，来消除喇叭和其放置托面的耦合，从而防止产生不良的共鸣。如果是立式音箱，那您可以选用金属销钉或硬橡胶销钉。将长钉从下方拧入脚部的螺纹套管中，并用锁紧螺母从上方拧紧。

MAGNAT SIGNATURE 500 用作前置音箱或后置音箱

前置音箱应放在电视机的左右两侧，并且在听者耳朵的高度。它们与电视机的距离应尽可能地相等。后置音箱应放在视听位置的左右两侧。如果能放在后方，则更为理想，并且要在听者耳朵的高度或稍高处。(图4)

MAGNAT SIGNATURE 503/SIGNATURE 505/ SIGNATURE 507 的BI-WIRING/双线分音和BI-AMPING/双路功放推动

Bi-wiring/双线分音是指高频和低频分别由不同的线路分开传送。Bi-amping/双路功放推动方式时，除了需要第2条线路外，还需要额外使用第2个终端放大器。后者主要是为了能够进一步提高音响效果。

SIGNATURE音箱配有专门的接线端子，既可供传统运作方式使用，也可供双线分音和双路功放推动运作方式使用。外部的4个螺栓接口是其识别标志。上方的两个接口接高音喇叭，下方的接低音喇叭。正负接口在产品出厂前已经通过金属连接桥相互接通。如果是使用双线分音和双路功放运作方式，必须去除连接桥切断连接。音箱的正确连接见图5a（传统式），图5b (Bi-wiring/双线分音)和图5c (Bi-amping/双路功放推动)。

MAGNAT SIGNATURE CENTER 53

无论是外观还是音响效果，中心音箱SIGNATURECENTER53的设计都能与其它各型号的SIGNATURE500音箱相配。此外还请注意遵守前章简要说明中的各注意事项。

无论是外观还是音响效果，有源超低音音箱SIGNATURE SUB 530A的设计都与SIGNATURE 500系列其它各型的音箱相配。请注意阅读和遵守产品单独配带的使用说明书。

与AV-接收器连接

图6 显示连接AV-接收器的方法。另外还请注意遵守接收器/放大器和音箱的使用说明书的各项规定。

避免需要修机的几点建议

当音色调节器处于中间位置，即放大器线性运作时，所有MAGNAT-喇叭的音色都调在最佳状态。如果音色调节器调得过强，会有更多的电能传给低音和/或高音喇叭，这样在大音量运作时，会损坏喇叭。

如果您的放大器的输出功率比喇叭上标注的容许负荷高出很多，这时将发出粗暴的声音，而会损坏喇叭。但这种现象的出现实为偶然。

输出功率弱的放大器则在中等音量时就会对喇叭造成危险，因为它比大功率放大器更容易超载。因超载导致的声音失真不但可以清楚地测量出来，而且还听得出来。这对您的喇叭非常危险。

因此请您在调音量时，要注意观察声音是否失真。一旦出现声音失真，应该立刻调低音量。喜欢欣赏大音量的人必须注意，放大器发出的输出功率应至少能为喇叭所承受。

总而言之…

放大器、调谐器和CD机-不只是抵挡产品-都会产生听不见的高频颤动。如果高音喇叭在开到低音量到中等音量时消失，应请专业人员来检查您的音响设备。

保养

音箱表面建議使用中性的家用清潔劑來清潔。絕對不要使用傢俱護理噴蠟或相關的產品在音箱表面上。

技术参数

SIGNATURE 505 SIGNATURE 507

配置：3,5路低音反射 4 路低音反射

负荷：170/300瓦 200/350瓦

阻抗：4-8欧 4-8欧

频率范围：24-53000赫 23-53000赫

最佳放大功率： >30 瓦 >30 瓦

有效系数 (2.8 瓦/1米): 92 分贝 92 分贝

尺寸(宽x高x长)： 286× 970× 332 毫米 286× 1070× 332 毫米

附件： 金属销钉 金属销钉

SIGNATURE 503 SIGNATURE CENTER 53

配置：3路低音反射 3路低音反射

频率范围：32-53000赫 32-53000赫

最佳放大功率： >20 瓦 >20瓦

有效系数(2.8瓦/1米)：91分贝91分贝

尺寸(宽x高x长)： 205× 365× 282 毫米 550× 205× 282 毫米

可能做技术改动

功率(2.8W/1m)：92 dB 92 dB

寸法(WxHxD)： 286× 970× 332mm 286× 1070× 332mm

功率(2.8W/1m)：91dB 91dB

寸法 (WxHxD) ： 205× 365× 282mm550× 205× 282mm
