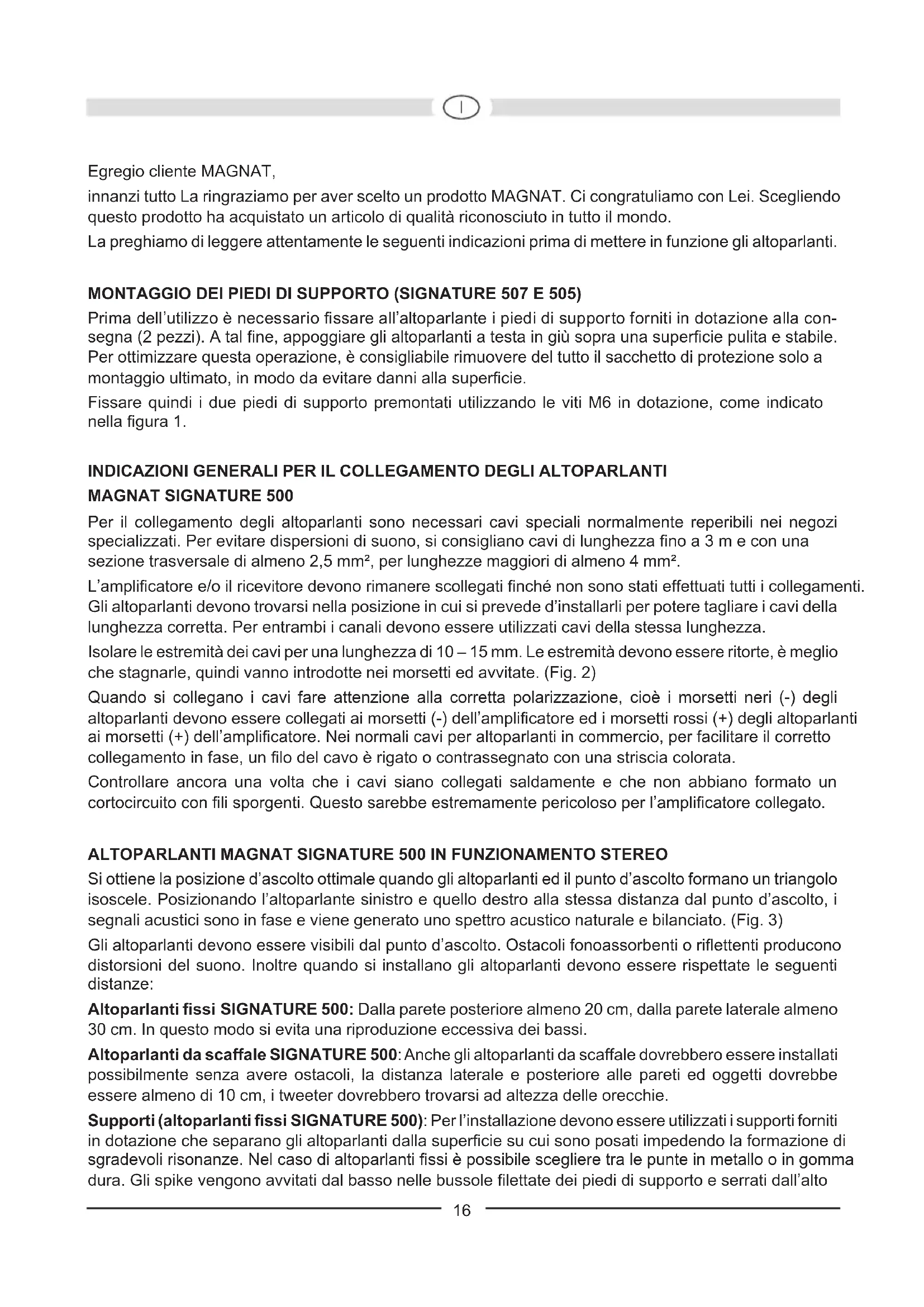

MANUALE UTENTE Signature 505 MAGNAT

innanzi tutto La ringraziamo per aver scelto un prodotto MAGNAT. Ci congratuliamo con Lei. Scegliendo quello prodotto ha acquistato un articolo di qualità riconosciuto in tutto il mondo.

La preghiamo di leggere attendamente le seguenti indicazioni prima di mettere in funzione gli altoparlanti.

MONTAGGIO DEI PIEDI DI SUPPORTO (SIGNATURE 507 E 505)

Prima dell'utilizzo è necessario fissare all'altoparlante i piedi di supporto forniti in dotazione alla segna (2 pezzi). A tal fine, appoggiare gli altoparlanti a testa in giù sopra una superficie pulita e stabile. Per ottimizzare但这a operazione, è consigliabile rimuovere del tutto il sacchetto di protezione solo a montaggio ultimato, in modo da evitare danni alla superficie.

Fissare quindi i due piedi di supporto premontati utilizzato le viti M6 in dotazione, come indicato nella figura 1.

INDICAZIONI GENERALI PER IL COLLEGAMENTO DEGLI ALTOPARLANTI MAGNAT SIGNATURE 500

Per il collegamento degli altoparlanti sono necessari cavi speciali normalmente reperibili nei negozi specializzati. Per evitare dispersioni di suono, si consigliano cavi di lunghezza fino a 3 m e con una sezione trasversale di almeno 2,5mm^2 per lungheze maggiori di almeno 4mm^2 .

L'amplificatore e/o il ricevitore devono rimanere scollegati finché non sono stati effettuati tutti i collegamenti. Gli altoparlanti devono trovarsi nella posizione in cui si prevede d'installarli per potere tagliare i cavi della lunghezza corretta. Per entrambi i canali devono essere utilizzati cavi della stessa lunghezza.

Isolare le estremità dei cavi per una lunghezza di 10 - 15 mm. Le estremità devono essere rìtorte, è meglio che stagnarle, quando vanno introdotte nei morsetti ed avvitate. (Fig. 2)

Quando si collegano i cavi fare attenzione alla corretta polarizzazione,cisioni morsetti neri (-) degli altoparlanti devono essere collegati ai morsetti (-) dell'amplificatore ed i morsetti rossi (+) degli altoparlanti ai morsetti (+) dell'amplificatore. Nei normali cavi per altoparlanti in commercio, per facilitare il correto collagenamento in fase, un filo del cavo è rigato o contrassegnato con una striscia colorata.

Controllare ora una volta che i cavi siano collegati saldamente e che non abbiano formato un cortocircuito con fili sporgenti. Questo sarebbe estremamente pericoloso per l'amplificatore collegato.

ALTOPARLANTI MAGNAT SIGNATURE 500 IN FUNZIONAMENTO STEREO

Si ottiene la posizione d'ascolto ottimale quando gli altoparlanti ed il punto d'ascolto formano un triangolo isoscele. Posizionando l'altoparlante sinistro e quello destro alla stessa distanza dal punto d'ascolto, i segnali acustici sono in fase e viene generato uno spettro acustico naturale e bilanziato. (Fig. 3)

Gli altoparlanti devono essere visibili dal punto d'ascolto. Ostacoli fonoassorbenti o riflettenti producono distorsioni del suono. Inoltre quando si installano gli altoparlanti devono essere rispetto le seguenti distance:

Altoparlanti fissi SIGNATURE 500: Dalla parete posteriore almeno 20~cm , alla parete laterale almeno 30~cm . In quello modo si evita una riproduzione eccessiva dei bassi.

Altoparlanti da scaffale SIGNATURE 500: Anche gli altoparlanti da scaffale dovrebbero essere installati possibilmente alla ostacoli, la distance laterale e posteriori alle pareti ed oggetti dovrebbe essere almeno di 10~cm , i tweeter dovrebbero trovarsi ad altezza delle orecchie.

Supporti (altoparlanti fissi SIGNATURE 500): Per l'installazione devono essere utilizzati i supporti forniti in dotazione che separano gli altoparlanti dalla superficie su cui sono posati impedendo la formazione di sgradevoli risonanze. Nel caso di altoparlanti fissi è possibile scegliere tra le punte in metallo o in gomma dura. Gli spike vengono avvitati dal basso nelle bussole filettate dei piedi di supporto e serrati dall'alto

con il controdo.

ALTOPARLANTI MAGNAT SIGNATURE 500 COME ALTOPARLANTI FRONTALI O POSTERIORI

Gli altoparlanti frontali vengono sistemati a destra ed a sinistra del teilevisore all'altezza delle orecchie e possibilmente alla stessa distance dal teilevisore. Gli altoparlanti posteriori vengono sistemati a sinistra ed a destra a fianco o meglio dietro la posizione di ascolto all'altezza delle orecchie o leggermente più in alto. (Fig. 4)

BI-WIRING E BI-AMPING (SIGNATURE 503, 505, 507)

Bi-wiring significica che le frequenze alte easse vengono trasmesse attraverso linee分开e. Il metodo bi-amping richiede, oletta alla seconda linea, anche un ulteriore secondo amplificatore terminale. Con quest'ultimo metodo è possibile migliorare ulteriormente la riproduzione.

Gli altoparlanti SIGNATURE 500 grazie a terminali di collegamento speciali, sono predisisti sua per il funzionamento tradizionale che per il funzionamento bi-wiring e bi-amping. Esternamente questo si può riconoscere dai 4 collegamenti a vite. I due superiori portano ai tweeter ed i due inferiori ai woofer. I collegamenti positivi e negativi sono collegati in fabbrica mediante ponticelli metallici che per il funzionamento bi-wiring e bi-amping devono essere rimossi. Nelle figure 5a (funzionamento tradizionale), 5b (bi-wiring) e 5c (bi-amping) è illustrato il corretto collegamento degli altoparlanti.

MAGNAT SIGNATURE CENTER 53

L'altoparlante centrale SIGNATURE CENTER 53 è adattato otticamente ed acusticamente agli altri modelli SIGNATURE 500. L'altoparlante viene posizionato nelle immeditate vicinanze sopra o quello il teilevisore. Altrimenti si prega di osservare ancè leindicazioni generali del capitolo precedente.

Il Subwoofer SIGNATURE SUB 530A attivo è adattato otticamente ed acusticamente in modo perfettoagli altri altoparlanti della serie SIGNATURE 500. Si prega di osservare le istruzioni d'uso分开e cheaccompagnano quello prodotto.

Nella figura 6 è illustrato il collegamento ad un ricevitore AV. Si prega inoltre di osservare leindicazioni dettate nel manuale d'uso del proprio ricevitore/amplificatore.

SUGGERIMENTI PER EVITARE GUASTI

La regolazione ottimale dei toni degli altoparlanti MAGNAT si ottiene con i regolatori in posizione centrale,cisione con una riproduzione lineare dell'amplificatore. Se i regolatori sono stati spostati di molto, vivenetrasmessa maggiore energia ai tweeteter e/o ai woofer provocando la loro distruzione se si utilizza un volume alto.

Se si possie de un amplificatore con una potenza d'uscita notevolmente superiore rispetto alla potenza massima delle casse, i volumi molto alto possono provocare la distruzione degli altoparlanti, il che però accade molto raramente.

Tuttavia amplificatori con una bassa potenza d'uscita possono divertare pericolosi per le casse giorn

volumi medi, perché possono essere sovraccariciati molto più rapidamente degli amplificatori potenti. Questa sovraccarica provoca distorsioni chiaramente misurabili ed avvertibili che sono estremamente pericolose per gli altoparlanti.

Fare quindi attenzione alle distorsioni quando si imposta il volume e, se vengono avvertite, abbassarlo subito. Se si preferisce tenere il volume alto, fare attenzione che l'amplificatore abbia almeno una potenza d'uscita accettabile per le casse.

IN GENERALE ...

gli amplificatori, i sintonizzatori ed ilettori CD, non solo quelli economici, possono generare oscillazioni non udibili, ad alla frequenza. Qualora i tweeteter non funzionassero a volume basso o medio, fare controllare l'impianto ad un technician.

PULIZIA

Utilizzare per la pulizia delle superfici un detergente delicato, non utilizzato quando alcun prodotto per la pulizia dei mobili o sim.

DATI TECHNICI

SIGNATURE 505 SIGNATURE 507

Configurazione: bassreflex 3,5 vie bassreflex 4 vie

Potenza max.: 170 / 300 Watt 200 / 350 Watt

Impedenza: 4-8 Ohm 4-8 Ohm

Gamma di frequenza: 24 - 53 000 Hz 23 - 53 000 Hz

Potenza amplificatore consigliata: >30 Watt >30 Watt

Rendimento (2.8V/1m): 92 dB 92 dB

Dimensioni (largh x alt x prof): 286 x 970 x 332 mm 286 x 1070 x 332 mm

Accessori: Punte in metallo Punte in metallo

SIGNATURE 503 SIGNATURE CENTER 53

Configurazione: bassreflex 3 vie

bassreflex 3 vie

Potenza max.: 100/170 Watt 110/180 Watt

Impedenza: 4-8 Ohm 4-8 Ohm

Gamma di frequenze: 32 - 53 000 Hz 32 - 53 000 Hz

Potenza amplificatore consigliata: >20 Watt >20 Watt

Rendimento (2.8V / 1m): 91 dB 91 dB

Dimensioni (largh x alt x prof): 205 x 365 x 282 mm 550 x 205 x 282 mm

IN RISERVADI APPORTARE MODIFICHE TECNICHE.
