MANUAL DE USUARIO Signature 505 MAGNAT

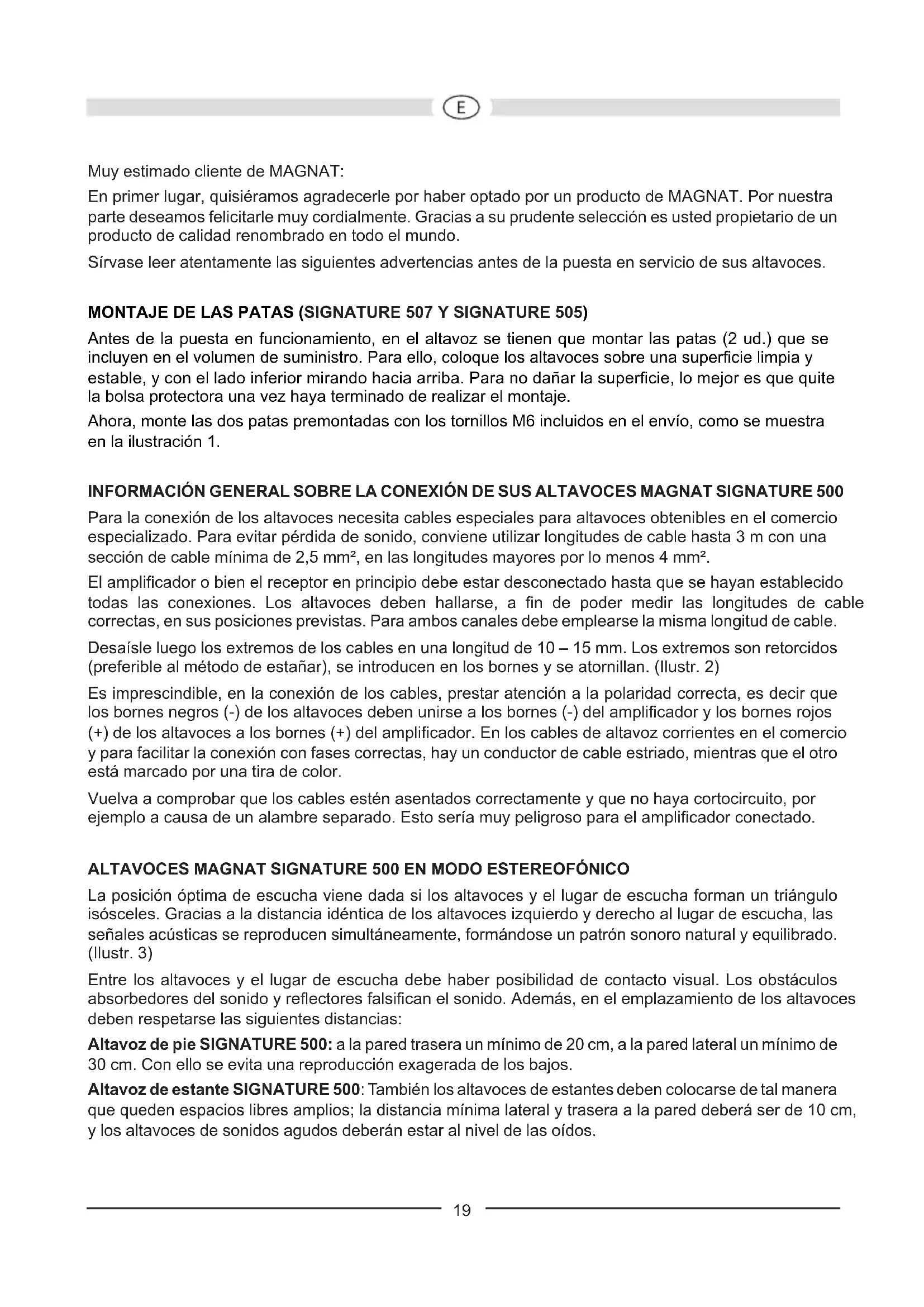

Muy estimado cliente de MAGNAT:

En primer lugar, quisiéramos agradecerle por haber optado por un producto de MAGNAT. Por nuestra parte desamos felicitarle muy cordialmente. Gracias a su prudente selección es usted propietario de un producto de calidad renombrado en todo el mundo.

Sirvase leer atentamente las siguientes advertencias antes de la puesta en service de sus altavoces.

MONTAJE DE LAS PATAS (SIGNATURE 507 Y SIGNATURE 505)

Antes de la puesta en funciona, en el alto se Tiene que montar las patas (2 ud.) que se incluyen en el volumen de suministro. Paraarlo, colque los altavoces sobre una superficie limpia y estable, y con el lado inferior mirando hacía arriba. Para no dañar la superficie, lo mejor es que quite la Bolsa protectora una vez haya terminado de realizar el montaje.

Ahora, monte las dos patas premontadas con los tornillos M6 incluidos en el envío, como se muestra en la ilustración 1.

INFORMACION GENERAL SOBRE LA CONEXION DE SUS ALTAVOCES MAGNAT SIGNATURE 500

Para la connexion de los altavoces necesita cables especialas para altavoces obtenibles en el commercio especializzato. Para evaporar perdida de sonido, conviene utiliser longitudes de cable hasta 3m con una seccion de cable minima de 2,5mm^2 , en las longitudes mayores por lo menos 4mm^2

El amplificador o bien el receptor en grado de estar desconectado hasta que se hayan establecido todas las conexiones. Los altavoces deben hallarse, a fin de poder medir las longitudes de cable correctas, en sus posiciones previstas. Parareds canalesdebe emplearse la misma longitudedcable.

Desaisle fuego los extremos de los cables en una longitud de 10 - 15mm .Los extremos son retorcidos (preferable al método de estar), se introducen en los bornes y se atornillan. (llustr. 2)

Es imprescindible, en la connexion de los cables, prestar atencion a la polaridad correcta, es decir que los bornes negros (-) de los altavoces deben unirse a los bornes (-) del amplificador y los bornes rojos (+) de los altavoces a los bornes (+) del amplificador. En los cables de altavoz corrientes en el commercio y para poderla connexion con fases correctas, hay un conductor de cable estriado, cuando que el other está marcado por una tira de color.

Vuelva a comprar que los cables estén asentados correctamente y que no haya cortocircuito, por典型案例 a causa de un alambre separado. Esto seria muy peligioso para el amplificador conectado.

ALTAVOCES MAGNAT SIGNATURE 500 EN MODO ESTEREOFONICO

La posicón optima de escucha viene dada si los altavoces y el lugar de escucha forman un triángulo isósceles. Gracias a la distancia identica de los altavoces izquierdo y decrecho al lugar de escucha, las señales acústicas se reproducen simultáneamente, formándose un patron sonoro natural y equilibrado. (Ilustr. 3)

Entre los altavoces y el lugar de esucha debe haber posibiliad de contacto visual. Los obstaculos absorbedores del sonido y reflectores falsifican el sonido. Ademas, en el emplazamento de los altavoces deben respetarse las siguientes distancias:

Altavoz de pie SIGNATURE 500: a la pared trasera un minimo de 20~cm , a la pared lateral un minimo de 30~cm . Conarlo se evita una reproduccion exagerada de los bajos.

Altavoz de estante SIGNATURE 500: Temblo los altavoces de estantes deben colocarse de tal manera que queden espacios libres amplios; la distancia minima lateral y trasera a la pared deben ser de 10~cm y los altavoces de sonidos agudos deferan estar al nivel de las oidos.

Puntas (altavoz de pie SIGNATURE 500): En el emplazimiento conviene utilizar las puntas suministradas. Con estas, los altavoces son desacoplados de su base, lo que impide la aparencia de resonancies indeseables. En los altavoces de pie puede optar entre pundas de metal o de caucho endurecido. Las puntas se atornillan desde abajo en los manguits roscados de las patas y se aprietan desde arriba con la contratuerca.

ALTAVOCES MAGNAT SIGNATURE 500 COMO ALTAVOZ FRONTAL O TRASERO

Los altavoces frontales deben colocarse a lareshira e izquierda de la television, a ser possible a la misma distancia de la misma y a la alta de los oidos. Los altavoces trazeros deben colocarse a lareshira e izquierda aldo or si es possible detrds del lugar de audicion a la alta de los oidos o una alta algo superior. (llustr. 4)

Bi-wiring significa que las fecuencias altas y bajas son transporteas por cables分开ados. El método bi-amping requiere, además, que除去 del segundo cable haya un secondo amplificador final adicular. Sobre todo esteultimate método permite mejorulitermente la reproduccion.

Los altavoces SIGNATURE 500 han sido preparados, mediante terminales especiales de conexión, tanto para el régimen bi-wiring como también para bi-ampling. Illo pueda disfrçarse, exteriormente, por los 4 racores roscados. Los dos de arriba conducen al altovoz de sonidos agudos y los inferiores al altovoz de sonidos bajos. Las conexiones positivas y negativas han sido unidas, desde fabrica,mediante puentes metalicos que deben quitarse para bi-wiring y bi-amping. La conexión correcta de los altavoces es representada por la fig. 5a (convencional), la fig. 5b (bi-wiring) y la fig. 5c (bi-amping).

MAGNAT SIGNATURE CENTER 53

El altovo central SIGNATURE CENTER 53 armoniza de forma optima tanto en lo referente a la optica como a la acústica con los demás modelos SIGNATURE 500. El altovo se coloca justo encima o bajo del aparato de television. Por loREM, siga también lasindicaciones generales descritas en el anterior capitulo.

El subwoofer activo SIGNATURE SUB 530A armoniza de forma optima tanto en lo referente a la optica como a la acústica con el resto de altavoces de la series SIGNATURE 500. Siga las instrucciones de uso independentes que se adjuntan con este producto.

CONEXIONA UN RECEPTOR AV

En la ilustracion 6 se observa la connexion a un receptor AV. Siga las instrucciones de manejo de su receptor/amplificador.

CONSEJOS PARA EVITAR REPARACIONES

Todo los altavoces de MAGNAT han sido adaptados para un sonido optimo cuando los controladores del sonido seengan en su posicion céntrica, es decir en la reproduccion lineal del amplificador. En caso de controladores del sonido subidos a altos values, habra un suministro excessivo de energia al altovoz de sonidos bajo y/o al altovoz de sonidos agudos, lo que en caso de volumes altos suepe inducir a su destruccion.

Si posee un amplificador con una potencia de salute muy superior de la resistencia indicada en los altavoces, los volumenes excessivos peuvent inducir a la destruccion de los altavoces (lo que suele occurrir raras vezes).

Sin embargo, los amplificadores con una baja potencia de salute puede ser peligrosos para los altavoces ya con volúmenes medios, dato que son sobreexcitados mucho más rápidamente que altavoces potentes. Dicha sobreexcitación provoca distorsiones claramente mensurables y audibles, sumamente peligrosas para sus altavoces.

Por favor, preste atencion en el ajuste del volumen a distorsiones y reduzca el volumen sin demora. Quien configre los voluumes altos debe prestar atencion a que el amplificador posea al menos la potencia de salute soportable por los altavoces.

POR LO GENERAL...

los amplificadores, sintonizadores y lectores de discos compactos, no solo los productos de precio economico, son capaces de oscilaciones audibles y de altas Frequencias. Si sus altavoces de sonidos agudos fallan en caso de un volumen bajo a medio, deben hacer comprobar la instalacion por un technician.

LIMPIEZA

Se recomienda limpar las superficies con un producto de limpieza suave; no utilise en ningún caso limpiamuebles o produits similares.

DATOS TECNICOS

SIGNATURE 505 SIGNATURE 507

Configuración: Reflejo bajo de 3,5 vías Reflejo bajo de 4 vías

Resistencia: 170 / 300 varios 200 / 350 varios

Impedancia: 4-8 ohmios 4-8 ohmios

Gama de Frequencias: 24 - 53000 Hz 23 - 53000 Hz

Potencia recomendada del

amplificador: >30 varios >30 varios

Rendimiento (2.8V / 1m): 92 dB

92 dB

Dimensiones (an x al x pr): 286 x 970 x 332 mm

286× 1070× 332mm

Accesorios:

Puntas de metal

Puntas de metal

SIGNATURE 503

SIGNATURE CENTER 53

Configuración: Reflejo bajo de 3 vías Reflejo bajo de 3 vías

Resistencia: 100/170 varios 110/180 varios

Impedancia: 4-8 ohmios 4-8 ohmios

Gama de Frequencias: 32 - 53 000 Hz 32 - 53 000 Hz

Potencia recomendada del

amplificador: >20 varios >20 varios

Rendimiento (2.8V / 1m): 91 dB 91 dB

Dimensiones (an x al x pr): 205 × 365 × 282 mm 550 × 205 × 282 mm

RESERVADOS LOS DERECHOS DE REALIZAR CAMBIOS TECNICOS.
