品牌	Lumens
型号	AI-Box1 (CamConnect Pro)
产品类型	会议室视听处理器
电源	通过PoE交换机供电
支持的麦克风数量	最多24个
PTZ摄像机数量	2至4台
视频输出	HDMI, UVC (USB), HDMI+UVC
视频分辨率	取决于连接的摄像机（可配置）
显示模式	Cross (四画面), PBP (画中画), Crop (裁剪)
智能功能	Voice Tracking (语音追踪), AI Tracking (Center Stage, Continuous Tracking), Intelligent Director (脚本自动化)
网络连接	Ethernet (DHCP或静态IP), Dante音频, Web界面
配置	网页界面, 通过CamConnect Processor的触摸屏, 可保存的配置文件
视频会议软件兼容性	Zoom, Microsoft Teams, Google Meet, 等
固件更新	OTA (自动检查) 或手动
配置文件管理	最多8个配置文件，导入/导出
安全	管理员密码（默认9999），用户访问
维护	恢复出厂设置，导出日志，SD卡检查
尺寸	手册中未指定

常见问题 - CamConnect Pro Lumens

如何将麦克风连接到CamConnect Pro？

在界面中，转到Device > Microphone Setting。选择麦克风数量，输入IP地址和端口（例如：Shure: 2202, Sennheiser: 45），然后点击Connect。

如何配置语音追踪？

在Device Setting或Microphone Setting中启用Voice Tracking。设置音频阈值（Audio Trigger Level）和触发时间（Time To Trigger Preset、Back To Home Time）。然后在Device & Camera Mapping中为麦克风分配预设。

为什么我的摄像机没有被检测到？

确保摄像机已通电（PoE）并与CamConnect Pro在同一网络（同一子网）。点击Refresh或手动添加IP。确保摄像机网络设置中多播已禁用。

如何使用智能导演？

转到Intelligent Director选项卡。选择预设模式（Conversation）或通过拖拽块（Camera、Microphone、Layout、Control）创建自定义脚本。点击Run执行。

如何更新固件？

在System > Settings > Maintenance中，启用Auto Check以检查更新。对于手动更新，点击Firmware Update并选择下载的文件。

如何将设备重置为出厂设置？

在System > Settings > Maintenance中，点击System Factory Reset。这将清除所有设置和配置文件。

如何保存和加载配置文件？

在界面中，使用右上角的下拉菜单Profile。点击Save as New Profile保存，或Load Profile加载现有配置文件。您也可以从System > Profile导入/导出。

我的麦克风没有触发摄像机，怎么办？

确保麦克风已连接（状态Connect）且Voice Tracking已启用。确保音频阈值（Audio Trigger Level）合适（例如：-55 dB适用于Sennheiser）。还要检查Device & Camera Mapping中的角度。

如何为视频会议软件配置视频输出？

在Video Output Setting中，选择UVC或HDMI+UVC模式。点击Start Video Output。在软件（Zoom、Teams）中，选择Lumens CamConnect Processor作为视频源。

如何连接Dante麦克风？

在同一网络上使用Dante Controller发现和路由音频流。在CamConnect Pro的Dante设置中，启用Enable并配置通道数。状态应变为Ready。

用户手册 CamConnect Pro Lumens

最新版本之快速操作手冊、各國語系的使用手冊、

軟體、驅動程式等，請至 Lumens 網站下載

1.1 系统连接 .... 3
1.2 AI-Box1 IO 介面 3

第 2 章 操作介面介绍 …… 4

2.1 (A) 装置設定 4
2.2 (B) 摄像操作控制 & 状态.....5
2.2.1(C)PTZ 控制 6
2.3 (D) 收置與相機搭配設定....7
2.4 (E)設定 - 系統 8
2.5 (E)設定 - 網路 9
2.6 (E)設定 - Dante....9
2.7 (F) 影像輸出設定 10
2.5.1 影像输出画面插排 11
2.6 (G)開始影像輸出 12
2.7 (H)額外設定 12

3.6.2 系統-設定-自動連接....24
3.6.3 系統 - 設定 - Dante 24
3.6.4 额外內容設定 25
3.6.5 系統 - 設定 - 網頁使用者 26
3.6.6 系統-設定-維護 27
3.7 相國資訊 27

第4章 搭配會議視訊軟體 28

第5章 麥克風設定....29

5.1 Sennheiser 29
5.2 Shure 29

第6章 常見問題排除 30

第7章 系統提示訊息 31

版權資訊 32

第1章 系統連接及應用

1.1 系統連接

		Note 支援裝置清單請參考 Lumens網頁產品頁面

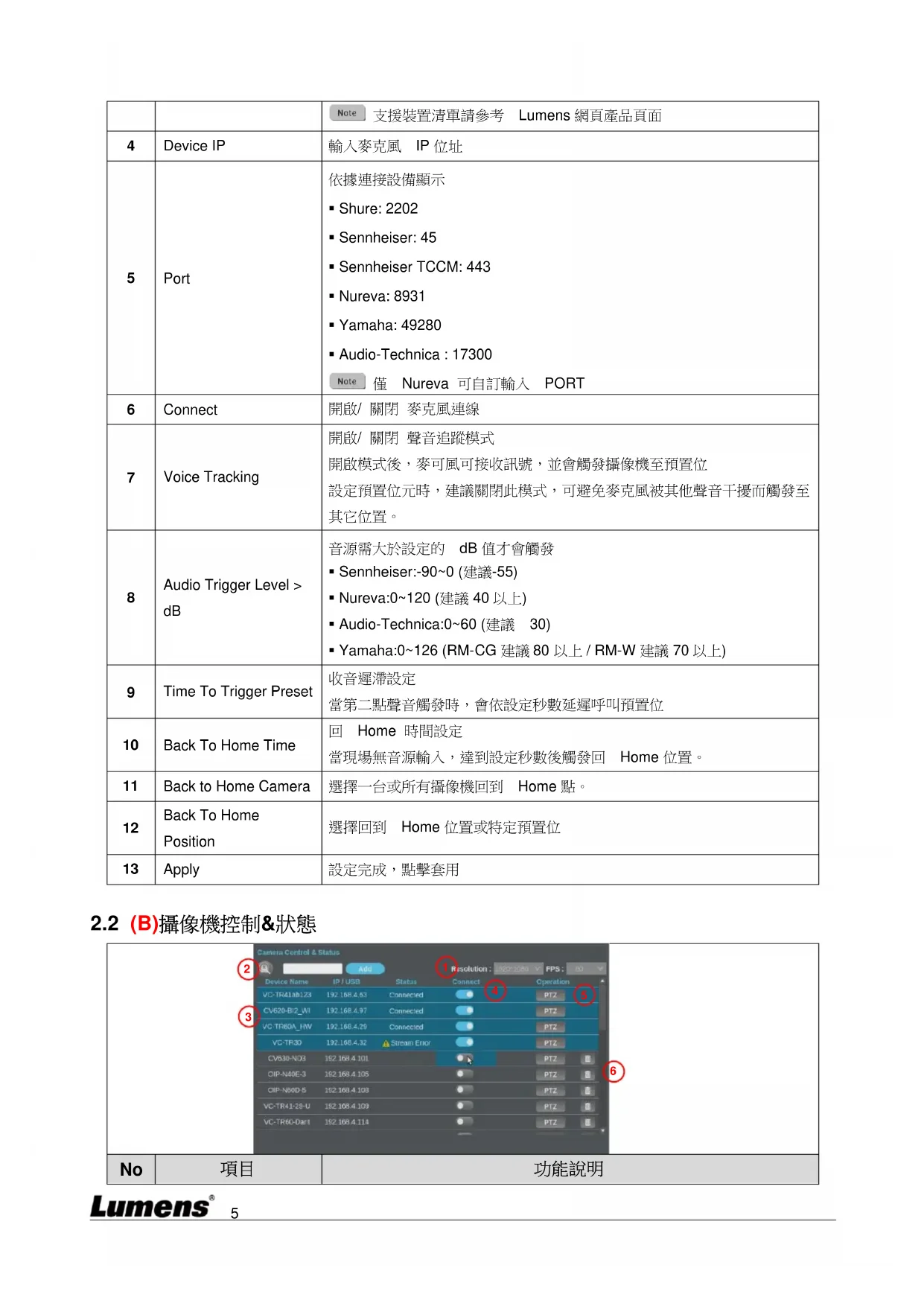

4	Device IP	輸入麥克風 IP 位址
5	Port	依據連接設備顯示Shure: 2202Sennheiser: 45Sennheiser TCCM: 443Nureva: 8931Yamaha: 49280Audio-Technica: 17300Note 僅 Nureva 可自訂輸入 PORT
6	Connect	開啟/關閉 麥克風連線
7	Voice Tracking	開啟/關閉 聲音追蹤模式開啟模式後,麥可風可接收訊號,並會觸發攝像機至預置位設定預置位元時,建議關閉此模式,可避免麥克風被其他聲音干擾而觸發至其它位置。
8	Audio Trigger Level >dB	音源需大於設定的 dB 值才會觸發Sennheiser:-90~0 (建議-55)Nureva:0~120 (建議 40 以上)Audio-Technica:0~60 (建議 30)Yamaha:0~126 (RM-CG 建議 80 以上 / RM-W 建議 70 以上)
9	Time To Trigger Preset	收音遲滯設定當第二點聲音觸發時,會依設定秒數延遲呼叫預置位
10	Back To Home Time	回 Home 時間設定當現場無音源輸入,達到設定秒數後觸發回 Home 位置。
11	Back to Home Camera	選擇一台或所有攝像機回到 Home 點。
12	Back To Home Position	選擇回到 Home 位置或特定預置位
13	Apply	設定完成,點擊套用

2.2 (B)攝像機控制&狀態

Camera Control & Status Device Name IP / USB Status Connect Operation VC-TR41ab123 192.168.4.63 Connected ● PTZ # CV620-Bi2_WI 192.168.4.97 Connected ● PTZ VC-TR60A_HW 192.168.4.29 Connected ● PTZ VC-TR30 192.168.4.32 Stream Error ● PTZ CV630-ND3 192.168.4.101 ● PTZ B DIP-N40E-3 192.168.4.105 ● PTZ B DIP-N90D-5 192.168.4.108 ● PTZ B VC-TR41-29-U 192.168.4.109 ● PTZ B VC-TR60-Dar1 192.168.4.114 ● PTZ B No 項目 功能說明

1	Resolution/ FPS	解析度/ FPS 設定 (需與攝像機輸出設定相同)
2	Refresh/ Add	點擊 重新搜尋機台 或 手動輸入指定 ip 後點選 [Add] 加入Note 請確認攝像機與 AI-Box1 位於相同網段
3	Device Name	顯示當前攝像機名稱。
4	Connect	點擊 開啟/ 關閉攝像機連線,連線狀態顯示為藍底
5	PTZ Control	點擊可開啟 PTZ 控制功能說明請參考 2.2.1 PTZ 控制
6	Delete	刪除攝像機

2.2.1(C)PTZ 控制

CamConnect Processor ① Mirror / Flip OFF Preset 1 2 3 4 5 6 7 8 9 Store 0 ② AF AF/MF Focus+ Focus- Zoom

No	項目	功能說明
1	預覽窗格	顯示目前攝像機所拍攝的畫面
2	鏡像/翻轉	設定畫面鏡像/翻轉
3	攝像機移動/回 Home	調整攝像機位置點擊 [Home] 鍵返回中心位置
4	預設位設定	■呼叫預設位:先點擊數字,再點選○■儲存預設位元:先點擊數字,再點選 Store
5	AF/MF	切換自動/手動對焦,手動模式下可調整焦距
6	變焦	放大縮小倍率
7	離開	離開 PTZ 控制頁面

2.3 (D) 裝置與相機搭配設定

麥克風裝置連線後，可依據麥克風偵測位置控制攝像機顯示對應的預設位元。

Device & Camera Mapping Azimuth Angle 3 Primary Camera 9 Secondary Camera 8 Preset No. AI Setting 0 ~ 45 VC-TR41ab123(192.168.4.63) VC-TR60A_HW(192.168.4.29) 1 Off 45 ~ 90 Off Off 2 Off 90 ~ 135 Off Off 3 Off 135 ~ 180 Off Off 4 Off 160 ~ 225 Off Off 5 Off 225 ~ 270 Off Off 6 Off 270 ~ 315 Off Off 7 Off 315 ~ 360 Off Off 8 Off Mic. Array No.: 7

No	項目	功能說明
1	Mapping Qty	選擇 Preset 位置數量:8/16/32/64/128Note Shure MXA310/MXA910/MXA920/Audio-Technica 不支援切換數量
2	指示燈號	橘燈指示燈號顯示橘燈代表聲音已被接收到,但攝像機動作觸發條件未達到,攝像機不動作綠燈指示燈顯示綠燈代表聲音已被接收到,且到達觸發門檻,攝像機正被觸發做動作
3	Array No.Azimuth Angle	· Array No.: Shure/Audio-Technica 機種適用· Azimuth Angle: Sennheiser/Nureva/Yamaha 機種適用,可手動修改角度
4	Primary Camera	下拉選單選擇欲指定之主攝像機若無法與先前儲存的攝像機連線,前方會顯示▲
5	Secondary Camera	下拉選單選擇欲指定之次要攝像機。主攝像機前往了一次預設位後,當同個主攝像機的另一個預設位也被觸發,次要攝像機將被優先做動前往該預設位。若無法與先前儲存的攝像機連線,前方會顯示▲注意:此功能僅能在 Seamless Switching 開啟後使用
6	Preset No.	下拉選擇攝像機預設位
7	AI Setting	開啟/關閉 AI 追蹤➢ Center Stage:攝像機轉向至預設位後會將個體放置於畫面中央,持續5秒。➢ Continuous Tracking:攝像機將持續追蹤個體,使其保持在畫面中。
8	Mic. Array No./Mic. Azimuth Angle	顯示攝像機現在的預設位元 / 角度資訊

2.4 (E)設定 - 系統

CamConnect Processor System Network Language : English Max Microphone Qty. : 4 Auto Connection Sound Device : Camera : Video Output : Profile Setting Save Load AutoSave Interval : 30 sec System Startup Waiting Time : Min (3~99) Firmware OTA Auto Check : Reset Disk Check ? Apply

No	項目	功能說明
1	Language	English
2	Max Microphone Qty.	最多可支援 24 個麥克風設備
3	Auto Connection	機器開機後,自動連線專案設定• Sound Device: 麥克風• Camera: 攝像機• Video Output: 影像自動輸出
4	Profile Setting	• Save/ Load: 匯入/ 匯出設定檔• AutoSave Interval: 設定自動儲存時間• System Startup Waiting Time: 設定系統啟動等待時間說明: AI-Box1 啟動後,會進行自動搜尋麥克風或攝像機一次,若麥克風或攝像機開機時間較長,可能導致 AI-Box1 無法正常搜尋設備而連線失敗。如遇此問題,請依當下環境搭配麥克風或攝像機開機時間來設定系統等待時間。
5	Firmware Auto Check	每次自動檢查裝置是否為最新版本
6	Reset	重置/ 套用 設定
7	Disk Check	透過量測 S D 卡的讀數已確認是否正常運作可將檢測數據提供給 L u m e n s 相關人員進行確認

8	Error Notification	開鎖/關閉 錯誤訊息提示
9	Apply	套用選取設定

2.5 (E)設定 - 網路

		使用 Dante Controller 軟體連接 Dante 裝置一但連接建立後,裝置狀態將顯式為 Ready
3	Audio to USB output	將 Dante 音訊透過 USB 輸出

2.7 (F)影像輸出設定

CamConnect Processor Video Output Mode : UVC Video Output Layout : Cross Crop Video Switching Mode : Seamless Switching PBP Source Position : Auto Edit

項目	功能說明
Output Mode	設定 UVC, HDMI 或 HDMI+UVC 輸出模式<注意>當選擇 HDMI+UVC 輸出時,為確保UVC 穩定輸出,HDMI畫面的幀數可能會有略微下降。若HDMI畫面為主要優先,請單獨選擇HDMI 做為輸出。
Output Layout	影像輸出版型設定,版型請參考 2.5.1 Video Output LayoutCross: 4 分割畫面PBP: Picture by Picture畫面Crop:畫面裁剪功能Note Cross/ PBP 僅能擇一使用

3	Seamless Switching	啟閉麥克風連動功能單一畫面輸出,由麥克風訊號觸發切換畫面
4	Source Position	切換攝像機顯示位置,選擇[Custom]後點擊[Edit]可開啟編輯模式

2.5.1 影像輸出畫面編排

點擊輸出攝像機影像至 HDMI 或 UVC 或 HDMI+UVC 端裝置

2.7 (H)額外設定

CamConnect Processor 192.168.4.123 Profile: 1. Default Device Numbers 1 Voice Tracking E:\Temp: FAXO Supported Devices & Settings Devices: Share: FAXO Device IP: Post: Connect: Device & Camera Mapping Array No. Primary Camera Secondary Camera Preset No. AI Setting 1 OFF OFF 1 OFF 2 OFF OFF 2 OFF Off OFF 3 OFF Off OFF 4 OFF Off OFF 5 OFF Off OFF 6 OFF Off OFF 7 OFF Off OFF 8 OFF Off OFF 9 OFF Off OFF 10 OFF Off OFF 11 OFF Off OFF 12 OFF Advanced Time To Trigger Preset: 3 Sec Back To Home: Set Volume Value (MB) - J7 BB Audio Trigger (MB) -23 Detection Time (s) L0 Enable PTZ Camera Trigger: Set Video D# Camera Control & Status Add Resolution Source Name IP / USB Status Connect VC-TPX0 192.168.4.123 Connect Drive GIP NAME: 192.168.4.204 PT2 CIP-MISO-DA: 192.168.4.109 PT2 CV4/TSN: 192.168.4.110 PT2 VC-TPX0 192.168.4.113 PT2 VC-TPX0 192.168.4.118 PT2 PTB-01 192.168.4.125 PT2 VC-TRB0-AT: 192.168.4.130 PT2 VC-AD3-MNT: 192.168.4.141 PT2 CamConnect Processor Reference Audio Reference Video Auditory Camera: Vision Zone Detection : Access

No	項目	功能說明
1	Reference Audio(需額外連接音源分接線)	適用情境:在視訊會議中,麥克風可能拾取來自另一端的聲音,進而錯誤觸發攝像機的追蹤功能,導致攝像機轉向不恰當的位置。透過 Reference Audi 功能,系統能檢測並抑制噪音來源,有效降低另一端聲音的干擾,避免攝像機被誤觸發至不正確的位置。連接方式:將 CamConnect Pro (C) 及喇叭 (B) 的兩個音源輸出,整合至一個音源輸入 (A),並將其連接至 PC 端。用戶可參照下列連接方式,自行接線進行連接。Audio Trigger(dB):設定聲音感測的界線(-100~0 分貝)。唯有聲音大於設定值時,才會觸發麥克風偵測Detective Time(s):設定偵測時間的長短(0~10 秒)Enable:啟動或關閉PTZ Camera Trigger Set:1. Trigger Time: 秒數範圍設定 0~99. 當設定為 0 時,攝像機將不會被觸發2. 相機選擇: 選擇全部相機或是單一台相機3. 位置選擇: 選擇回到 Home 點或是回到特定一個預置位Apply: 套用設定
2.	Reference Video(需額外連接 Lumens BC200 攝像機)	針對問題:透過 BC200,使攝像機在觸發時不只是透過聲音,還會透過 AI 人臉辨識。唯有產生聲音來源的目標有被偵測到人臉,攝影機才會動作。連接方式:需額外連接 Lumens 產品 BC200.BC200 預計 2025 Q1 上市,屆時相關詳細說明請參考 BC200 使用手冊。Auxiliary Camera: 開啟或關閉 BC200 輔助攝像機Vision Zone Detection: 此功能不開放,暫無作用。Apply: 套用設定

2.8 (Ⅰ)虚擬鍵盤

點擊後顯示虛擬鍵盤供操作

顯示 AI-Box1 軟體版本資訊，點選

可確認最新版本及更新

若需技術支援，可掃描右方條碼取得協助

第 3 章 網頁功能

3.1 裝置 - 麥克風設定

① ② Audio Setting Audio Background Mode Audio Mode Mode Audio Background Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode modes Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio ModeMode

No	項目	功能說明
		Array Microphone Number:選擇欲連線之麥克風數量Devices:選擇麥克風裝置Device IP:輸入麥克風IP位址Port:依據連接設備顯示Shure:2202Sennheiser:45

		▪Audio Trigger Level > dB:音源需大於設定的dB值才會觸發➢Sennheiser:-90~0(建議:-55)➢Nureva:0~120(建議:40以上)➢Audio-Technica:0~60(建議:30)➢Yamaha:0~126(RM-CG建議:80以上/RM-W建議:70以上)▪Time To Trigger Preset:收音遲滯設定。當第二點聲音觸發時,會依設定秒數延遲呼叫預置位。▪Back To Home Time:回Home時間設定。當現場無音源輸入,達到設定秒數後觸發回Home▪Back To Home Position:Home位置設定。可選擇回到Home或是所設定的預置位
2	Device & Cameramapping	•Voice Tracking:開啟模式後,麥克風可接收訊號,並會觸發攝像機至預置位。設定預置位元時,建議關閉此模式,可避免麥克風被其他聲音干擾,觸發至其它位置。Mapping Q'ty:選擇Preset位置數量。不同麥克風支援位置數量不同。※Shure MXA310 / MXA910 / MXA920/ Audio-Technica不支援切換數量▪指示燈號:是否接收麥克風訊號橘燈指示燈號顯示橘燈代表聲音已被接收到,但攝像機動作觸發條件未達到,攝像機不動作綠燈指示燈顯示綠燈代表聲音已被接收到,且到達觸發門檻,攝像機正被觸發做動作▪Array No./ Azimuth Angle:➢Array No.: Shure/ Audio-Technica機種適用➢Azimuth Angle:Sennheiser/Nureva/Yamaha機種適用,可手動修改角度▪Primary Camera:下拉選單選擇欲指定之主攝像機▪Secondary Camera:下拉選單選擇欲指定之次要攝像機。主攝像機前往了一次預設位後,當同個主攝像機的另一個預設位也被觸發,次要攝像機將被優先做動前往該預設位。若無法與先前儲存的攝像機連線,前方會顯示注意:此功能僅能在 Seamless Switching 開啟後使用Preset No.:下拉選擇攝像機預設位AI Setting:開啟/關閉 AI 人物追蹤Center Stage:觸發至預置位元後,追蹤人物置於畫面中央,5秒後停止追蹤Continuous Tracking:持續追蹤人物置於畫面中央

3.2 裝置 - 攝像機清單

No	項目	功能說明
1	Camera List	Resolution/ FPS:解析度/ FPS 設定 (需與攝像機輸出設定相同)▪ Refresh: [IMAGE]新搜尋機台▪ Add:手動輸入指定 IP 後點擊 [Add] 加入Note請確認攝像機與 AI-Box1 位於相同網段。▪ Connect/ Disconnect:點擊 [Connect] 與攝像機連線/ [Disconnect] 取消連線▪ PTZ Control:點擊開啟攝像機網頁設定預設帳號密碼: admin/ 9999功能說明請參考攝像機使用手冊

1.	Conversation Mode	提供預先設計好的腳本供選擇 (未來將更新更多腳本供選擇)
2	Presenter Mode	尚未開放使用
3	Cruise Mode	尚未開放使用
4	Customize	客制化最多 2 個腳本
5	Edit	編輯腳本內容
6	Run / Stop	執行 / 停止
7	Execution Log	顯示 Intelligent Director 的 log 紀錄

腳本制作範例

編輯腳本內容: 以下以 Conversation 為範例

A. Camera: 針對連接的攝像機設定為"預設位觸發"或"回到 home 點"

B. Microphone:

1. trigger count: 設定幾次後將觸發攝像機動作 (1\~100)

2. All Mic off Stream: 當麥克風不再收到聲音後，CamConnect 將執行什麼動作 ex. 切換畫面顯示或是執行攝像機指令

(看以下範例)

1. 選擇版型: Cross / PBP
2. 選擇攝像機顯示數量: 1x1 / 1x2 / 1x3 / 2x2
3. 指派不同顯示位置給不同攝像機

D. Control

1. Script Start:

a.任何腳本皆須放置此積木在最前面作為觸發
b. 可設定優先等級，以決定當 2 個腳本線上時何者優先觸發。

2. Script End: 任何腳本皆須放置此積木在最後面作為結尾

3. Delay time: milliseconds / seconds / minutes

a. 自訂時間與單位。
b. 可插入此時間積木於腳本中的任何指令之間已做為停頓點。

範例如下:

注意：任何腳本皆須要有"開始"與"結束"積木，方能完整。

E. Leave: 離開此頁面

F. Save: 儲存設定

G. Run: 開始動作

H. 垃圾桶: 可透過滑鼠將想移除的積木拖移至此丟棄

I. Execution Log: 顯示 Intelligent Director 的 log 紀錄

編輯腳本內容：以下為 Customize 範例

設定 2 台或 3 台攝像機的預設位該如何依序切換

Mode 1: 設定 1 個預置位給每台攝像機。接著依序觸發每台相機。

Mode 2: 一次設定 2 個預置位給一台攝像機。一台相機觸發完 2 處預置位後，在依序至下一台相機觸發。

可調整參數：預置位觸發後每秒移動度數、延遲時間。

1. 攝像機設定

a. 移動至設定預置位或移至 Home
b. 設定預置位每秒移動角度

B. Layout

1. 選擇版型: Cross / PBP
2. 選擇攝像機顯示數量: 1x1 / 1x2 / 1x3 / 2x2
3. 指派不同顯示位置給不同攝像機

C. Control

1. Script Start:

a. 任何腳本皆須放置此積木在最前面作為觸發
b. 可設定優先等級，以決定當 2 個腳本線上時何者優先觸發。

1. Script End: 任何腳本皆須放置此積木在最後面作為結尾

2. Delay time: milliseconds / seconds / minutes

a. 自訂時間與單位。
b. 可插入此時間積木於腳本中的任何指令之間已做為停頓點。

1. Rescheduled in _ seconds: 設定等待幾秒後觸發
2. Repeat Count: 設定重複執行動作幾次
3. Script stop: 腳本暫停
4. Loop Script: 腳本迴圈

範例如下:

注意：任何腳本皆須要有“開始積木”與“結束積木”，方能完整

G.垃圾桶：可將想移除的積木拖移至此丟棄

H. Execution Log: 顯示 Intelligent Director 的 log 紀錄

3.4 影像輸出設定

No	項目	功能說明
1	Video Output Mode	可選擇 HDMI,UVC or HDMI+UVC<注意>常選擇 HDMI+UVC 輸出時,為確保 UVC 稳定輸出,HDMI 畫面的幀數可能會有略微下降。若HDMI 畫面為主要優先,請單獨選擇HDMI 做為輸出。
2	Seamless Switching	啟閉麥克風連動功能 單一畫面輸出,由麥克風訊號觸發切換畫面。
3	Start Video Output	點擊後開始/停止影像輸出。
4	Source Position	Custom / Auto
5	Layout	選擇幾個攝像機影像同時存在於畫面上Position: 選擇哪個攝像機排列在哪個位置
6	Start Video Output	開啟/關閉 影像輸出

3.5 系統 - 網路

Devices AI Director Video Output Setting System Network Profiles Settings About Network Method DHCP IP Address 167.158.160.254 Netmask 165.255.256.0 Gateway 190.105.160.254 DNS 0.1.0.3 MAC Address 26 e9.e7:11:15:93 Apply Cancel

功能說明

網路設定。設定為 Static IP 時，可進行修改設定，設定完成點擊 Apply 套用。

3.6 系統-設定檔

No	項目	功能說明
1	Save as New Profile	儲存成新的設定檔
2	Load Profile	讀取已儲存的設定檔
3	Profile	此選項存在每個頁面右上角,與 Load Profile 功能相同

3.6.1 系統-設定-裝置

No	項目	功能說明
1	Language	英語
2	Device Name	CamConnect_Processor
3	Location	Default_XXXX( MAC address 後 4 碼)
4	Max Microphone Qty.	4 / 8 / 16 / 24
5.	System Startup Waiting Time	AI-Box1 啟動後,會進行自動搜尋麥克風或攝像機一次,若麥克風或攝像機開機時間較長,可能導致 AI-Box1 無法正常搜尋設備而連線失敗。如遇此問題,請依當下環境搭配麥克風或攝像機開機時間來設定系統等待時間。

3.6.2 系統-設定-自動連接

No	項目	功能說明
1	Auto Connection	AI-Box1 被重啟後將會自動連接麥克風,攝像機,Video輸出。
2	Auto Save	設定檔可以在經過特定秒數後被自動儲存
3	Auto Run	是否自動啟動 Intelligent Director

		使用 Dante Controller 軟體連接 Dante 設備。連接後,相機狀態將變更為 Ready.
3	Audio to USB output	將 Dante 的聲音透過 USB 輸出
4	Configuration File	匯入或匯出 Dante 相關設定檔案

使用 Dante Controller 軟體連接 Dante 設備。連接後，相機狀態將變更為 Ready.

3.6.4 額外內容設定

No	項目	功能說明
1	Reference Video(需額外連接 Lumens BC200 攝像機)	針對問題:透過 BC200,使攝像機在觸發時不只是透過聲音,還會透過 AI 人臉辨識。唯有產生聲音來源的目標有被偵測到人臉,攝影機才會動作。連接方式:需額外連接 Lumens 產品 BC200.BC200 預計 2025 Q1 上市,屆時相關詳細說明請參考 BC200 使用手冊。Auxiliary Camera:開啟或關閉 BC200 輔助攝像機Vision Zone Detection:此功能不開放,暫無作用。Apply:套用設定
2	Reference Audio(需額外連接音源分接線)	適用情境:在視訊會議中,麥克風可能拾取來自另一端的聲音,進而錯誤觸發攝像機的追蹤功能,導致攝像機轉向不恰當的位置。透過 Reference Audi 功能,系統能檢測並抑制噪音來源,有效降低另一端聲音的干擾,避免攝像機被誤觸發至不正確的位置。連接方式:將 CamConnect Pro (C) 及喇叭 (B) 的兩個音源輸出,整合至一個音源輸入 (A),並將其連接至 PC 端。用戶可參照下列連接方式,自行接線進行連接。

A TRS C TRRS B TRS

Audio Trigger(dB): 設定聲音感測的界線(-100\~0 分貝)。唯有聲音大於設定值時，才會觸發麥克風偵測

Detective Time(s): 設定偵測時間的長短(0\~10秒)

1. Trigger Time: 秒數範圍設定 0\~99. 當設定為 0 時，攝像機將不會被觸發
2. 相機選擇: 選擇全部相機或是單一台相機
3. 位置選擇: 選擇回到 Home 點或是回到特定一個預置位

3.6.5 系統 - 設定 - 網頁使用者

項目	功能說明
Password	設定登入網頁時所需的密碼 (預設:9999)返回出廠設定可回復到預設值

3.6.6 系統-設定-維護

Devices AI Director Video Output Setting System Network Profile Settings About Settings Device Auto Connection Extension Setup Maintenance 1 Firmware Version : v1.11.23 Check 2 Auto Check 3 Firmware Update Event Log Export 5 Reboot Reboot 6 System Factory Reset 7 Configure File Import Export

No	項目	功能說明
1	Firmware Version	可檢視目前裝置是否為最新版本
2	Auto Check	每次自動檢查是否為最新版本
3	Firmware Update	可選擇存放電腦裡的版本檔案進行升級
4	Event Log	可將記錄著過去一段時間行為的 log 檔案匯出
5	Reboot	重啟裝置
6	System Factory	將裝置恢復為預設設定值
7	Configure File	匯入/匯出 設定檔

3.7 相關資訊

Lumens® Manufacturer : Lumens Digital Optics Inc. Model Name : AI-Box1 Firmware Version : 1.12.14 MAC Address : DC E2/AC 03 C6.15 Serial Number : www.tly.lumens.com Profile 1: Default Get Help ? www.tly.lumens.com

功能說明

顯示 AI-Box1 軟體當前版本資訊 若需技術支援，可掃描右下方條碼取得協助

將 AI-Box1 輸出模式設定為 UVC 或 UVC+HDMI 後，點擊輸出影像開啟串流

CamConnect Processor Video Output Mode : UVC Video Switching Mode : Seamless switching Video Output Layout : Cross Crop PBP

開啟視訊軟體，如 Skype, Zoom, Microsoft Teams 等軟體

選選擇視訊來源，即可輸出攝像機畫面

- 視訊來源名稱: Lumens CamConnect Processor

請參考 Lumens 網頁產品頁面已獲得最新的支援裝置清單資訊。

以下僅為範例參考，支援的麥克風不限於以下。

安裝 AI-Box1 前，協力廠商麥克風系統可能需要在他們的製造商軟體中進行設定。

5.1 Sennheiser

TCC2 吸頂式麥克風搭配 CamConnect 使用，請先在 Sennheiser Control Cockpit 軟體上設置和配置通道 CamConnect 依 Sennheiser 的水平視角分為 8 等分，即對應 CamConnect 陣列方位 1 到 8

如果在 Sennheiser Control Cockpit 軟體中啟用禁區，CamConnect 的相對應位置也會受到影響。例如：禁區設置為 0° 到 60°，則音訊信號從 CamConnect 陣列1的 0°\~45° 和位置 2 的 45°\~60° 將被忽略。

Shure Designer Automatic coverage 設定為 On 時，適合大區塊定位。

若需要更準確的定位，建議關閉 Automatic coverage，手動調整 Gain 值/Position 位置，縮小 beamforming 角度，提高位置準確度

第 6 章 常見問題排除

本章說明使用 AI-Box1 時常遭遇的問題，提供建議解決方案，仍無法解決問題時，請洽經銷商或服務中心。

NO	問題	解決方法
1.	無法搜尋攝像機裝置	1. 檢查攝像機電源或 PoE 供電是否正常。2. 確認電腦與攝像機位於同網段(如: 192.168.4.xx)3. 更換線材確認是否線材故障
2.	麥克風偵測位置無反應	確認麥克風裝置為已連線(Connect)狀態
3.	搭配 Sennheiser 麥克風,特定角度無反應	1. 確認 CamConnect 軟體 Azimuth Angle 方位設定,包含該角度位置2. 確認 Sennheiser Control Cockpit 軟體,是否將該角度設為禁區,可參考5 麥克風設定
4.	設定攝像機預置位元時,麥克風偵測到其他方位訊號,會觸發攝像機至其它位置而中斷設定	請參考2.1裝置設定關閉 Voice Tracking開啟後,麥可風可接收訊號,但不會觸發攝像機至預置位
5.	無法連線攝像機	請至像機網頁並到 Network 頁面,找到 RTSP 並檢查 Multica 是否開起。當 Multicast 開啟,會導致 AI-Box1 無法連接攝像機。
6.	OTA 無法自動更新	1. 請檢查是否使用固定 IP.2. 切換至 DHCP 並再更新一次。

第 7 章 系統提示訊息

No	警告訊息	可參考的行動
1	Microphone cannot be found,please check Microphoneconnection status and try toconnect it again	確認麥克風的 port 是否被設定正確,以及 IP 網址是否與 AI-Box1 為同個網段。也可參考以下官網網址確認所支援的麥克風設定是否正確https://www.mylumens.com/en/Downloads/3?id2=5&keyword=ai%20box&keyword2=&pageSize=10&ord=
2	Connection Loss	AI-Box1 與麥克風的連結斷開了。請確認麥克風是否被意外的關閉了或是有其他網路問題可參考 3.1.Device - Microphone Setting 確認麥克風當前連結狀態
3	Camera connect failed, pleasecheck camera Resolution / FPSSettings or camera connectionstatus	確認攝像機解析度與幀率是否有設定正確也可以透過連接至攝像機的網頁確認相關狀態及網路連接可參考 3.2 Device - Camera List 確認解析度狀態

版權所有© Lumens Digital Optics Inc.保留所有權利。

Lumens 為 Lumens Digital Optics Inc. 正進行註冊的商標。

若未獲得 Lumens Digital Optics Inc.之書面同意，不得以任何方式複製、重制、或傳送本檔，除非因為購買本產品可複製本檔當備份。

為了持續改良產品，本檔內之資訊可能變更，恕不另行通知。

為完整解釋或描述本產品如何使用，其他產品或公司的名稱可能會出現在本手冊中，因此沒有侵權之意。

免責聲明：對於本檔可能之技術或編輯錯誤或遺漏；提供本檔、使用或操作本產品而產生意外或關連性的損壞，Lumens Digital Optics Inc. 恕不負責。
