Marque Lumens
Modèle AI-Box1 (CamConnect Pro)
Type de produit Processeur audiovisuel pour salle de conférence
Alimentation PoE (Power over Ethernet) via switch PoE
Nombre de microphones pris en charge Jusqu'à 24
Nombre de caméras PTZ 2 à 4 caméras
Sorties vidéo HDMI, UVC (USB), HDMI+UVC
Résolution vidéo Fonction de la caméra connectée (configurable)
Modes d'affichage Cross (4 écrans), PBP (image dans image), Crop
Fonctions intelligentes Voice Tracking, AI Tracking (Center Stage, Continuous Tracking), Intelligent Director (scripts automatisés)
Connectivité réseau Ethernet (DHCP ou IP statique), Dante audio, Web UI
Configuration Interface web, écran tactile via CamConnect Processor, profils sauvegardables
Comptabilité logiciels visio Zoom, Microsoft Teams, Google Meet, etc.
Mise à jour firmware OTA (vérification automatique) ou manuelle
Gestion des profils Jusqu'à 8 profils, import/export
Sécurité Mot de passe administrateur (défaut 9999), accès utilisateur
Maintenance Reset usine, export logs, vérification disque SD
Dimensions Non spécifié dans la notice

FOIRE AUX QUESTIONS - CamConnect Pro Lumens

Comment connecter un microphone au CamConnect Pro ?
Dans l'interface, allez dans Device > Microphone Setting. Sélectionnez le nombre de microphones, entrez l'adresse IP et le port (ex: Shure: 2202, Sennheiser: 45) puis cliquez sur Connect.
Comment configurer le suivi vocal (Voice Tracking) ?
Activez Voice Tracking dans Device Setting ou Microphone Setting. Réglez le seuil audio (Audio Trigger Level) et les temps de déclenchement (Time To Trigger Preset, Back To Home Time). Assignez ensuite des presets aux microphones dans Device & Camera Mapping.
Pourquoi ma caméra n'est-elle pas détectée ?
Vérifiez que la caméra est sous tension (PoE) et sur le même réseau que le CamConnect Pro (même sous-réseau). Cliquez sur Refresh ou ajoutez manuellement l'IP. Assurez-vous que le multicast est désactivé dans les paramètres réseau de la caméra.
Comment utiliser l'Intelligent Director ?
Allez dans l'onglet Intelligent Director. Choisissez un mode prédéfini (Conversation) ou créez un script personnalisé en glissant des blocs (Camera, Microphone, Layout, Control). Cliquez sur Run pour exécuter.
Comment mettre à jour le firmware ?

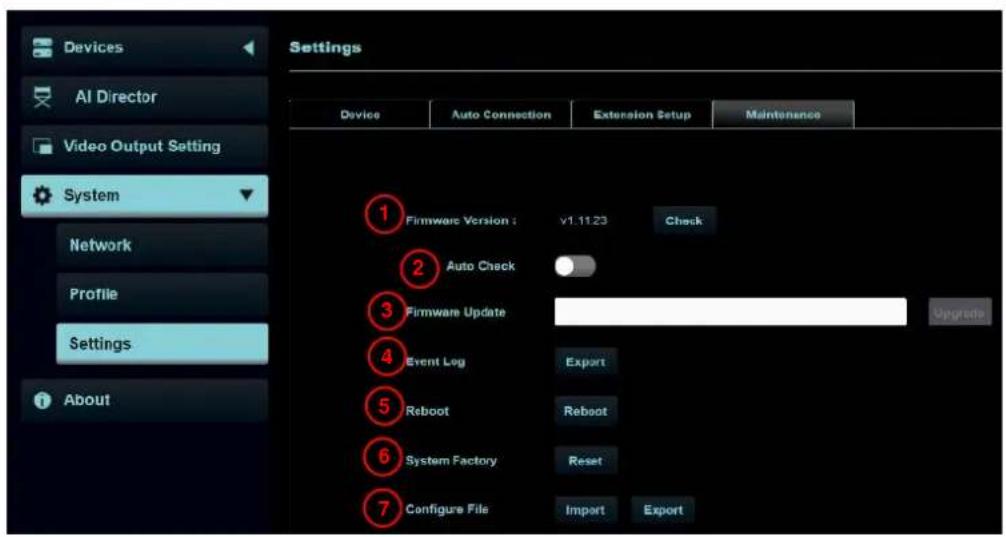

Dans System > Settings > Maintenance, activez Auto Check pour vérifier les mises à jour. Pour une mise à jour manuelle, cliquez sur Firmware Update et sélectionnez le fichier téléchargé.
Comment réinitialiser l'appareil aux paramètres d'usine ?
Dans System > Settings > Maintenance, cliquez sur System Factory Reset. Cela effacera tous les réglages et profils.
Comment sauvegarder et charger un profil ?
Dans l'interface, utilisez le menu déroulant Profile en haut à droite. Cliquez sur Save as New Profile pour sauvegarder, ou Load Profile pour charger un profil existant. Vous pouvez aussi importer/exporter depuis System > Profile.
Mon microphone ne déclenche pas la caméra, que faire ?
Vérifiez que le microphone est bien connecté (statut Connect) et que le Voice Tracking est activé. Assurez-vous que le seuil audio (Audio Trigger Level) est adapté (ex: -55 dB pour Sennheiser). Vérifiez aussi les angles dans Device & Camera Mapping.
Comment configurer une sortie vidéo pour un logiciel de visioconférence ?
Dans Video Output Setting, choisissez le mode UVC ou HDMI+UVC. Cliquez sur Start Video Output. Dans le logiciel (Zoom, Teams), sélectionnez Lumens CamConnect Processor comme source vidéo.
Comment connecter un microphone Dante ?
Utilisez Dante Controller sur le même réseau pour découvrir et acheminer les flux audio. Dans les paramètres Dante du CamConnect Pro, activez Enable et configurez le nombre de canaux. L'état doit passer à Ready.

Questions des utilisateurs sur CamConnect Pro Lumens

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre au format PDF gratuitement ! Retrouvez votre notice CamConnect Pro - Lumens et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CamConnect Pro de la marque Lumens.

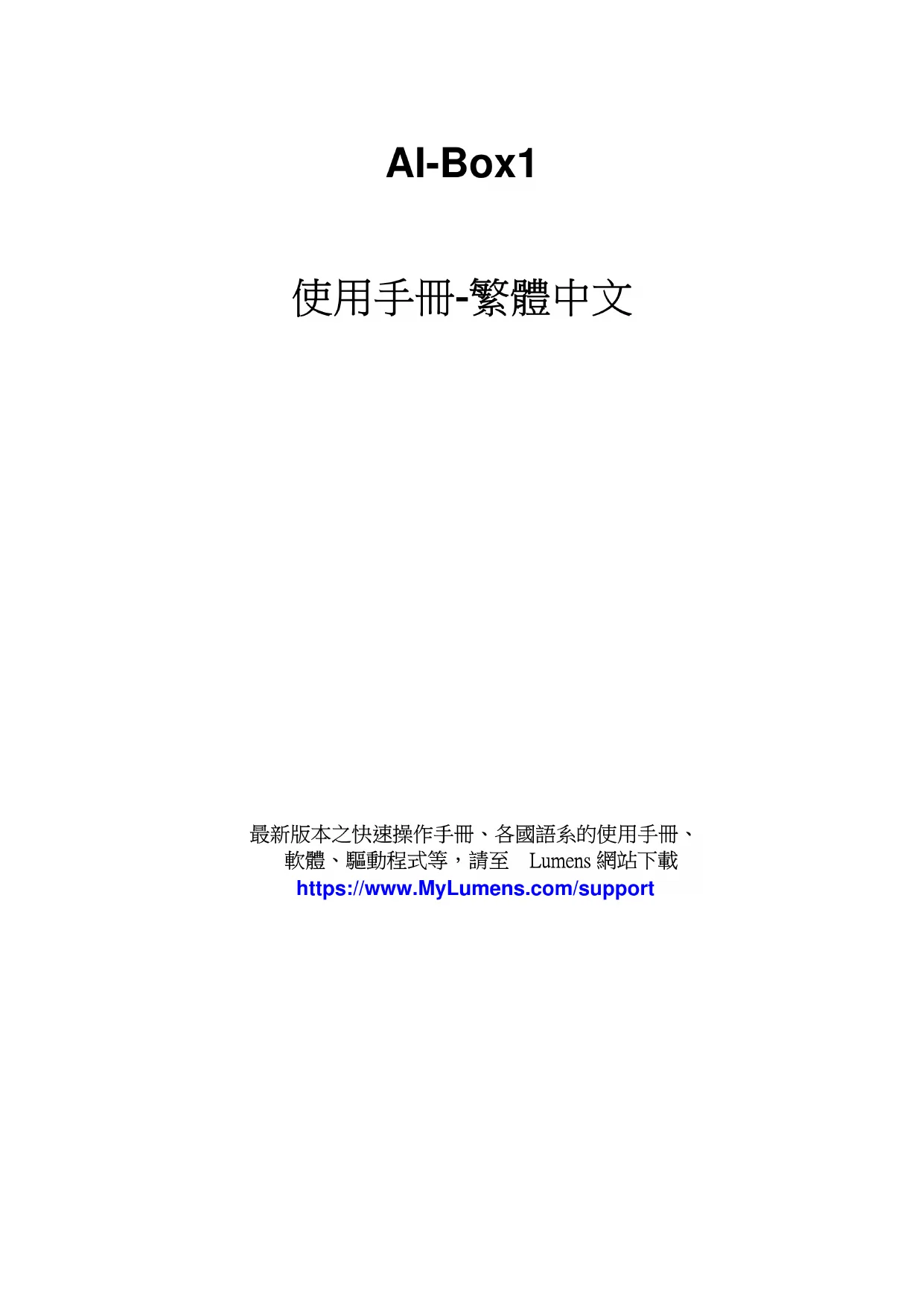

MODE D'EMPLOI CamConnect Pro Lumens

AI-Box1

使用手冊-繁體中文

最新版本之快速操作手冊、各國語系的使用手冊、

軟體、驅動程式等，請至 Lumens 網站下載

https://www.MyLumens.com/support

目錄

第 1 章 系統連接及應用....3

1.1 系统连接 .... 3
1.2 AI-Box1 IO 介面 3

第 2 章 操作介面介绍 …… 4

2.1 (A) 装置設定 4
2.2 (B) 摄像操作控制 & 状态.....5
2.2.1(C)PTZ 控制 6
2.3 (D) 收置與相機搭配設定....7
2.4 (E)設定 - 系統 8
2.5 (E)設定 - 網路 9
2.6 (E)設定 - Dante....9
2.7 (F) 影像輸出設定 10
2.5.1 影像输出画面插排 11
2.6 (G)開始影像輸出 12
2.7 (H)額外設定 12

3.6.2 系統-設定-自動連接....24

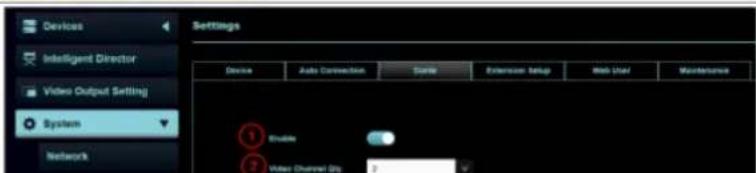

3.6.3 系統 - 設定 - Dante 24
3.6.4 额外內容設定 25

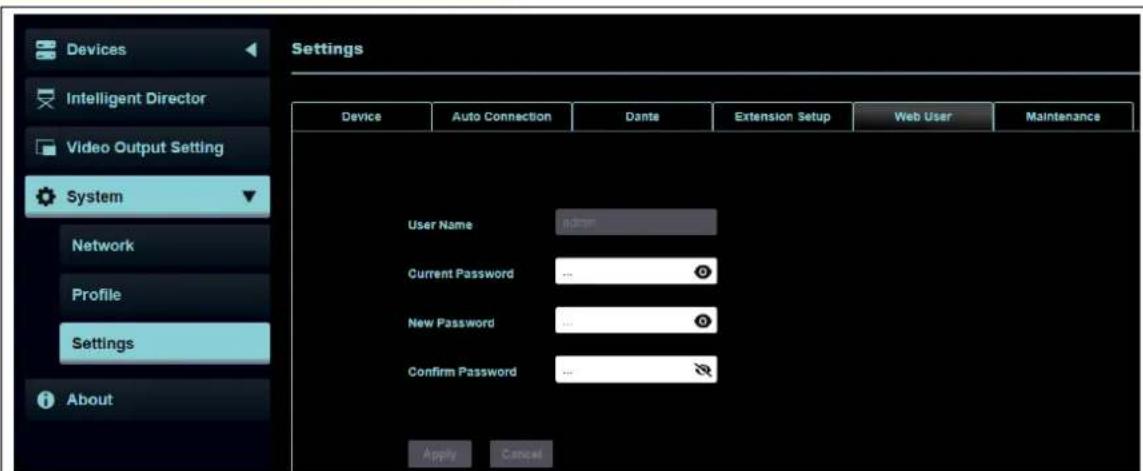

3.6.5 系統 - 設定 - 網頁使用者 26
3.6.6 系統-設定-維護 27
3.7 相國資訊 27

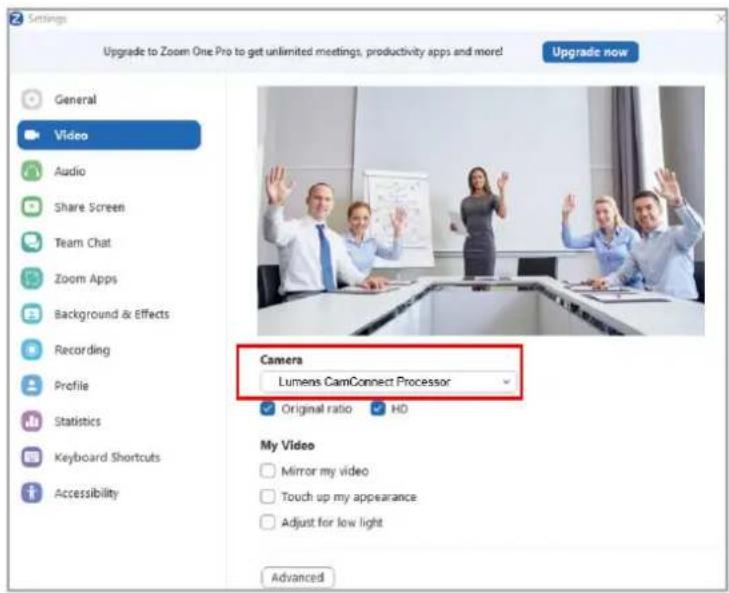

第4章 搭配會議視訊軟體 28

第5章 麥克風設定....29

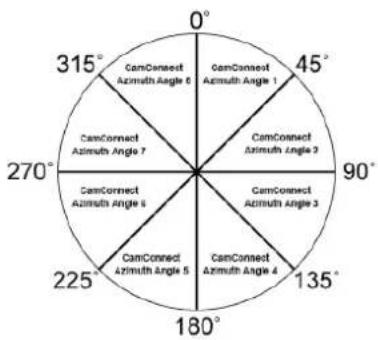

5.1 Sennheiser 29
5.2 Shure 29

第6章 常見問題排除 30

第7章 系統提示訊息 31

版權資訊 32

第1章 系統連接及應用

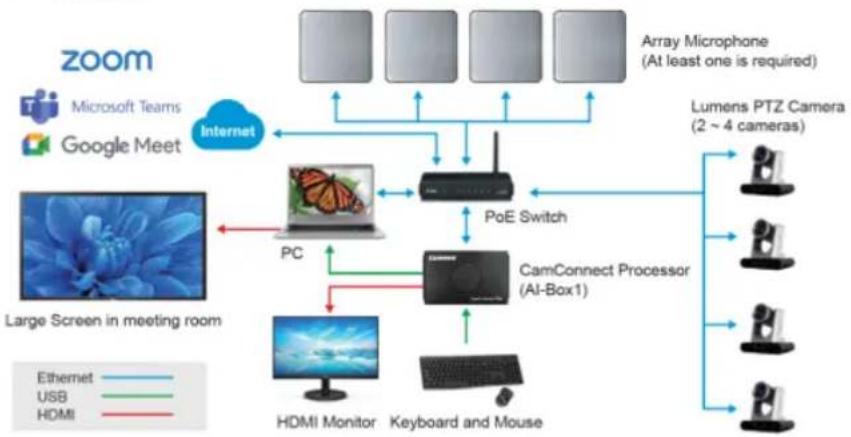

1.1 系統連接

Lumens CamConnect Pro - 系統連接 - 1

1.2 AI-Box1 IO 介面

Lumens CamConnect Pro - AI-Box1 IO 介面 - 1

natural_image Illustration of five electronic devices: a desktop computer, monitor, laptop with screen, network switch, and mouse (no text or symbols)

第2章 操作介面介紹
Lumens CamConnect Pro - AI-Box1 IO 介面 - 2

text_image Screenshot of a software interface showing configuration panels with Chinese labels and numerical data fields

2.1 (A)装置設定
Lumens CamConnect Pro - AI-Box1 IO 介面 - 3

text_image CapiComm Processor 192.188.4.72 Profile: 1, Default Dense Numbers: 4 Value Tracking: Capi Comm Processor 192.188.4.72 Denix: Share MAN020 Creba IP: Port: Connect:
Note 支援裝置清單請參考 Lumens網頁產品頁面
4Device IP輸入麥克風 IP 位址
5Port依據連接設備顯示Shure: 2202Sennheiser: 45Sennheiser TCCM: 443Nureva: 8931Yamaha: 49280Audio-Technica: 17300Note 僅 Nureva 可自訂輸入 PORT
6Connect開啟/關閉 麥克風連線
7Voice Tracking開啟/關閉 聲音追蹤模式開啟模式後,麥可風可接收訊號,並會觸發攝像機至預置位設定預置位元時,建議關閉此模式,可避免麥克風被其他聲音干擾而觸發至其它位置。
8Audio Trigger Level >dB音源需大於設定的 dB 值才會觸發Sennheiser:-90~0 (建議-55)Nureva:0~120 (建議 40 以上)Audio-Technica:0~60 (建議 30)Yamaha:0~126 (RM-CG 建議 80 以上 / RM-W 建議 70 以上)
9Time To Trigger Preset收音遲滯設定當第二點聲音觸發時,會依設定秒數延遲呼叫預置位
10Back To Home Time回 Home 時間設定當現場無音源輸入,達到設定秒數後觸發回 Home 位置。
11Back to Home Camera選擇一台或所有攝像機回到 Home 點。
12Back To Home Position選擇回到 Home 位置或特定預置位
13Apply設定完成,點擊套用

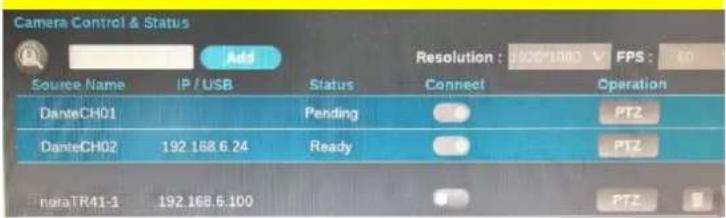

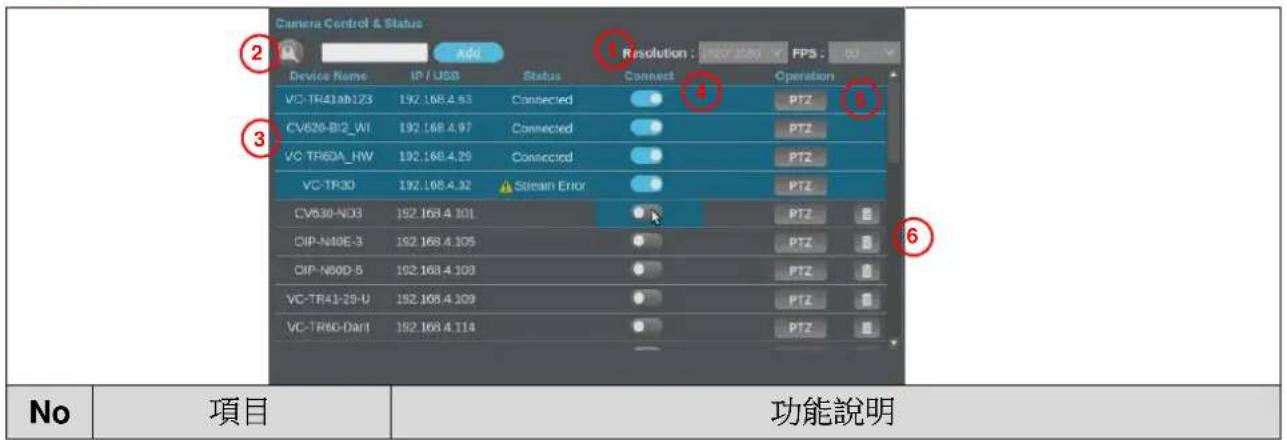

2.2 (B)攝像機控制&狀態

Lumens CamConnect Pro - (B)攝像機控制&狀態 - 1

text_image Camera Control & Status Device Name IP / USB Status Connect Operation VC-TR41ab123 192.168.4.63 Connected ● PTZ # CV620-Bi2_WI 192.168.4.97 Connected ● PTZ VC-TR60A_HW 192.168.4.29 Connected ● PTZ VC-TR30 192.168.4.32 Stream Error ● PTZ CV630-ND3 192.168.4.101 ● PTZ B DIP-N40E-3 192.168.4.105 ● PTZ B DIP-N90D-5 192.168.4.108 ● PTZ B VC-TR41-29-U 192.168.4.109 ● PTZ B VC-TR60-Dar1 192.168.4.114 ● PTZ B No 項目 功能說明
1Resolution/ FPS解析度/ FPS 設定 (需與攝像機輸出設定相同)
2Refresh/ Add點擊 Lumens CamConnect Pro - (B)攝像機控制&狀態 - 2 重新搜尋機台 或 手動輸入指定 ip 後點選 [Add] 加入Note 請確認攝像機與 AI-Box1 位於相同網段
3Device Name顯示當前攝像機名稱。
4Connect點擊 開啟/ 關閉攝像機連線,連線狀態顯示為藍底
5PTZ Control點擊可開啟 PTZ 控制功能說明請參考 2.2.1 PTZ 控制
6Delete刪除攝像機

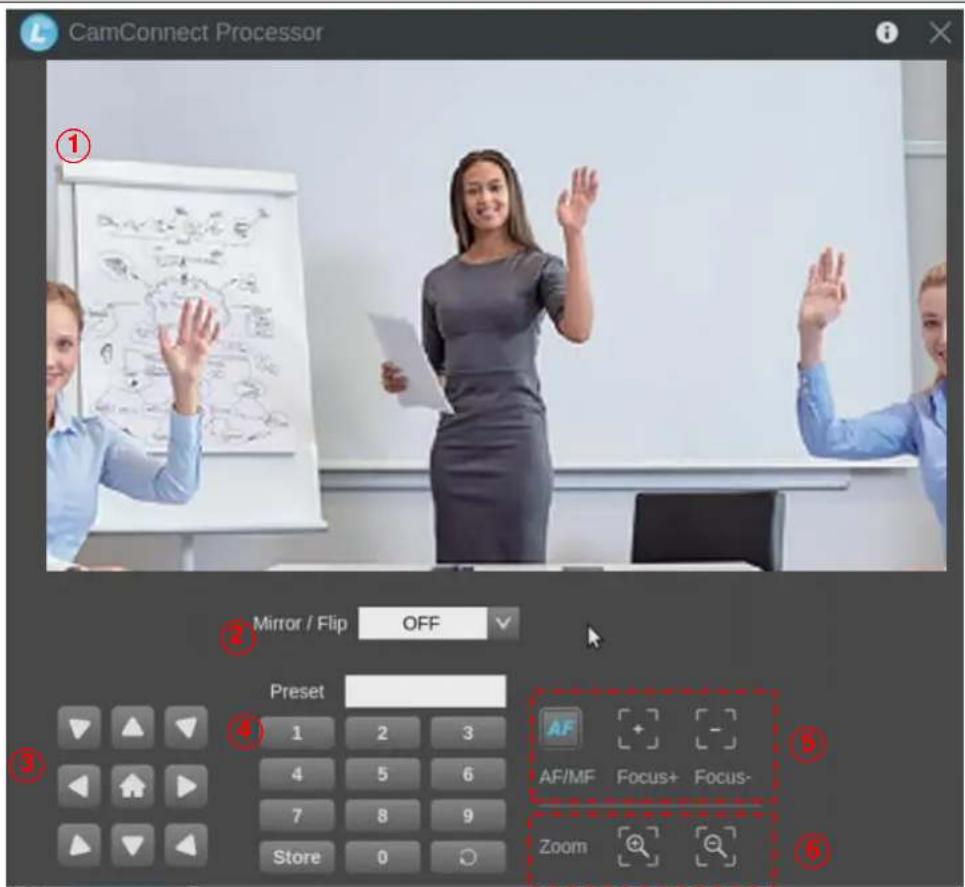

2.2.1(C)PTZ 控制

Lumens CamConnect Pro - 2.2.1(C)PTZ 控制 - 1

text_image CamConnect Processor ① Mirror / Flip OFF Preset 1 2 3 4 5 6 7 8 9 Store 0 ② AF AF/MF Focus+ Focus- Zoom
No項目功能說明
1預覽窗格顯示目前攝像機所拍攝的畫面
2鏡像/翻轉設定畫面鏡像/翻轉
3攝像機移動/回 Home調整攝像機位置點擊 [Home] 鍵返回中心位置
4預設位設定■呼叫預設位:先點擊數字,再點選○■儲存預設位元:先點擊數字,再點選 Store
5AF/MF切換自動/手動對焦,手動模式下可調整焦距
6變焦放大縮小倍率
7離開離開 PTZ 控制頁面

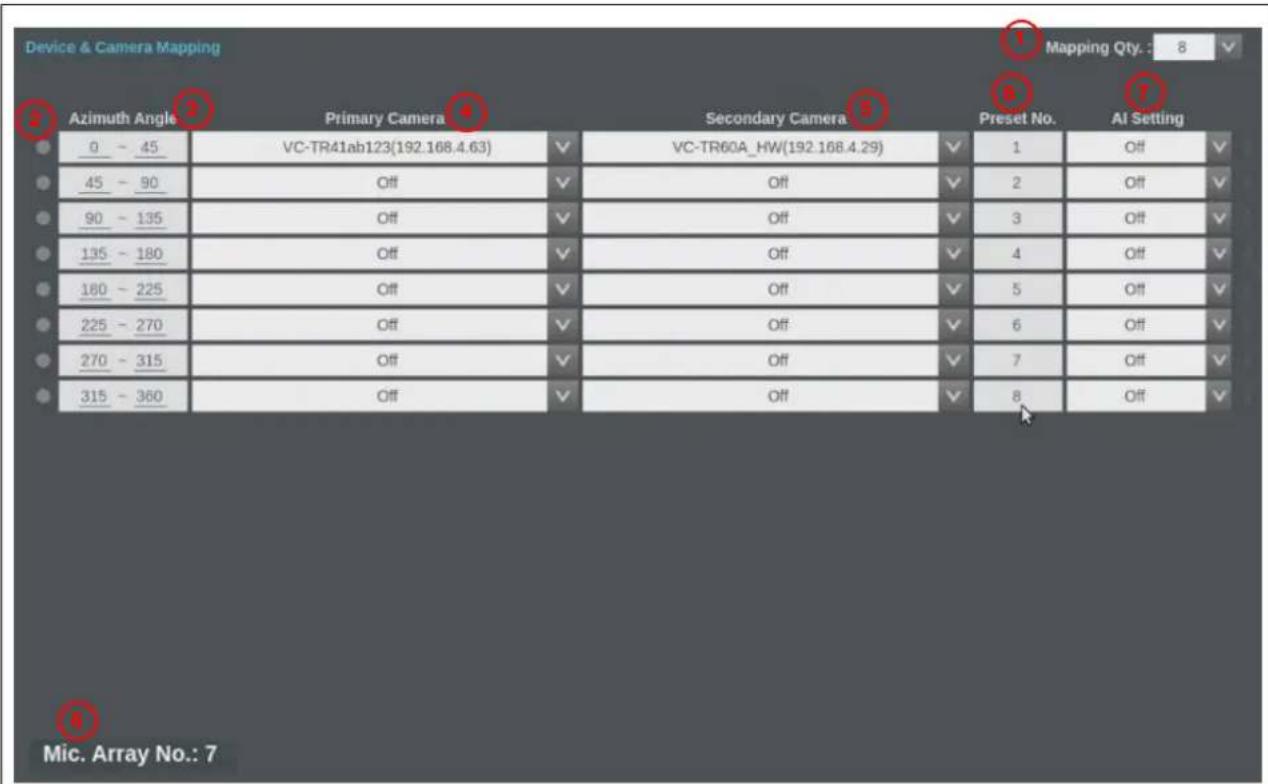

2.3 (D) 裝置與相機搭配設定

麥克風裝置連線後，可依據麥克風偵測位置控制攝像機顯示對應的預設位元。

Lumens CamConnect Pro - (D) 裝置與相機搭配設定 - 1

text_image Device & Camera Mapping Azimuth Angle 3 Primary Camera 9 Secondary Camera 8 Preset No. AI Setting 0 ~ 45 VC-TR41ab123(192.168.4.63) VC-TR60A_HW(192.168.4.29) 1 Off 45 ~ 90 Off Off 2 Off 90 ~ 135 Off Off 3 Off 135 ~ 180 Off Off 4 Off 160 ~ 225 Off Off 5 Off 225 ~ 270 Off Off 6 Off 270 ~ 315 Off Off 7 Off 315 ~ 360 Off Off 8 Off Mic. Array No.: 7
No項目功能說明
1Mapping Qty選擇 Preset 位置數量:8/16/32/64/128Note Shure MXA310/MXA910/MXA920/Audio-Technica 不支援切換數量
2指示燈號橘燈指示燈號顯示橘燈代表聲音已被接收到,但攝像機動作觸發條件未達到,攝像機不動作綠燈指示燈顯示綠燈代表聲音已被接收到,且到達觸發門檻,攝像機正被觸發做動作

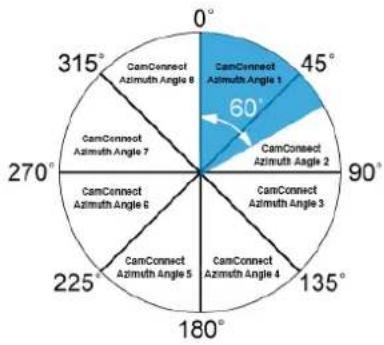

3Array No.Azimuth Angle· Array No.: Shure/Audio-Technica 機種適用· Azimuth Angle: Sennheiser/Nureva/Yamaha 機種適用,可手動修改角度
4Primary Camera下拉選單選擇欲指定之主攝像機若無法與先前儲存的攝像機連線,前方會顯示▲
5Secondary Camera下拉選單選擇欲指定之次要攝像機。主攝像機前往了一次預設位後,當同個主攝像機的另一個預設位也被觸發,次要攝像機將被優先做動前往該預設位。若無法與先前儲存的攝像機連線,前方會顯示▲注意:此功能僅能在 Seamless Switching 開啟後使用
6Preset No.下拉選擇攝像機預設位
7AI Setting開啟/關閉 AI 追蹤➢ Center Stage:攝像機轉向至預設位後會將個體放置於畫面中央,持續5秒。➢ Continuous Tracking:攝像機將持續追蹤個體,使其保持在畫面中。
8Mic. Array No./Mic. Azimuth Angle顯示攝像機現在的預設位元 / 角度資訊

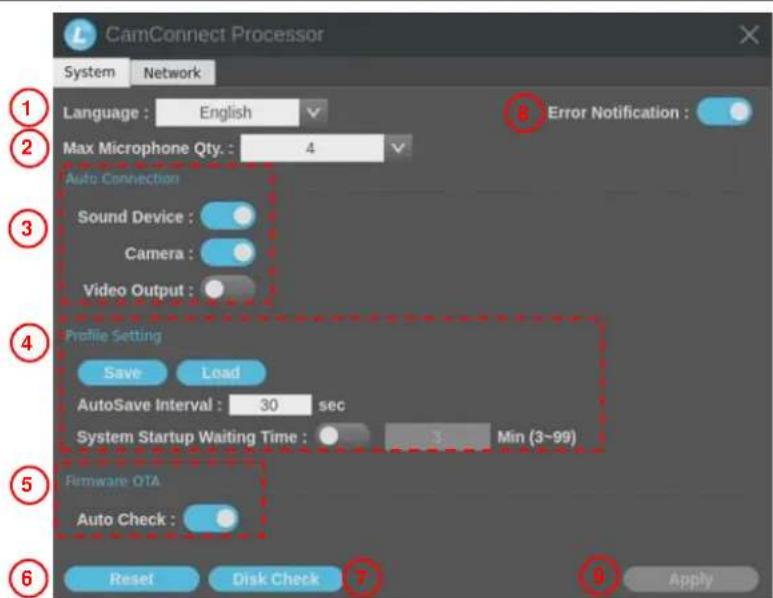

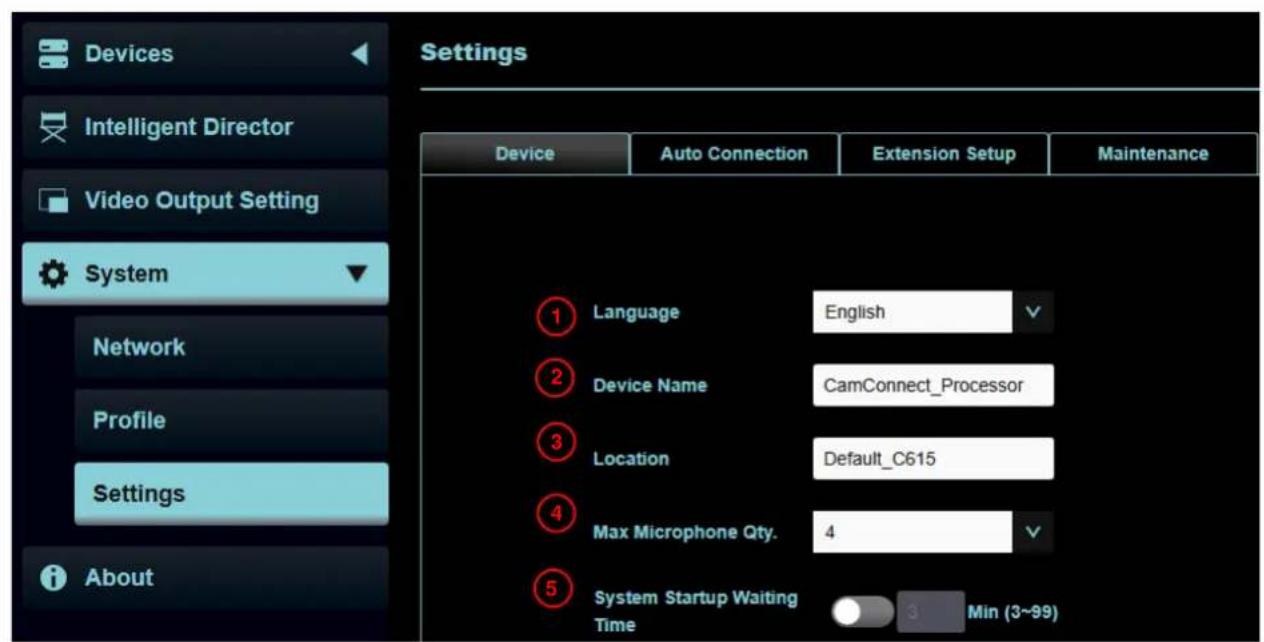

2.4 (E)設定 - 系統

Lumens CamConnect Pro - (E)設定 - 系統 - 1

text_image CamConnect Processor System Network Language : English Max Microphone Qty. : 4 Auto Connection Sound Device : Camera : Video Output : Profile Setting Save Load AutoSave Interval : 30 sec System Startup Waiting Time : Min (3~99) Firmware OTA Auto Check : Reset Disk Check ? Apply
No項目功能說明
1LanguageEnglish
2Max Microphone Qty.最多可支援 24 個麥克風設備
3Auto Connection機器開機後,自動連線專案設定• Sound Device: 麥克風• Camera: 攝像機• Video Output: 影像自動輸出
4Profile Setting• Save/ Load: 匯入/ 匯出設定檔• AutoSave Interval: 設定自動儲存時間• System Startup Waiting Time: 設定系統啟動等待時間說明: AI-Box1 啟動後,會進行自動搜尋麥克風或攝像機一次,若麥克風或攝像機開機時間較長,可能導致 AI-Box1 無法正常搜尋設備而連線失敗。如遇此問題,請依當下環境搭配麥克風或攝像機開機時間來設定系統等待時間。
5Firmware Auto Check每次自動檢查裝置是否為最新版本
6Reset重置/ 套用 設定
7Disk Check透過量測 S D 卡的讀數已確認是否正常運作可將檢測數據提供給 L u m e n s 相關人員進行確認
8Error Notification開鎖/關閉 錯誤訊息提示
9Apply套用選取設定

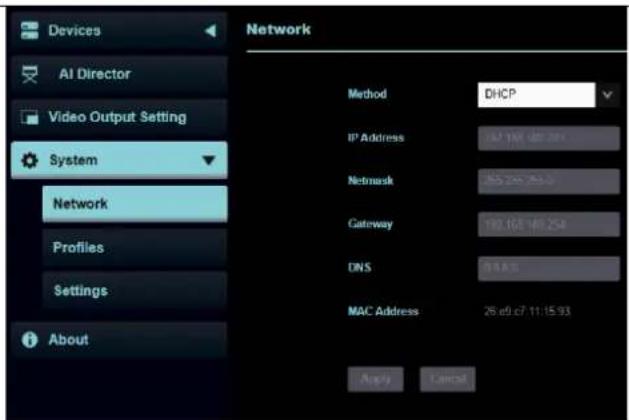

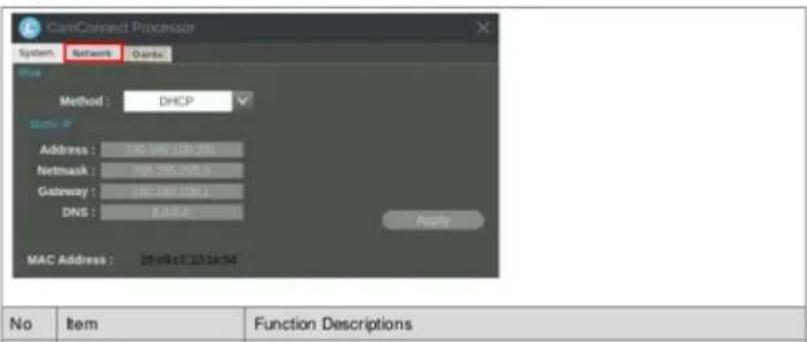

2.5 (E)設定 - 網路

Lumens CamConnect Pro - (E)設定 - 網路 - 1

text_image CanConnect Processor System: Network: Oracle Web Method: DHCP State: P Address: 106.198.106.201 Network: 106.205.205.3 Gateway: 106.198.106.3 DNS: 9.9.9.9 MAC Address: 20-09-07-10-16-54 No Item Function Descriptions

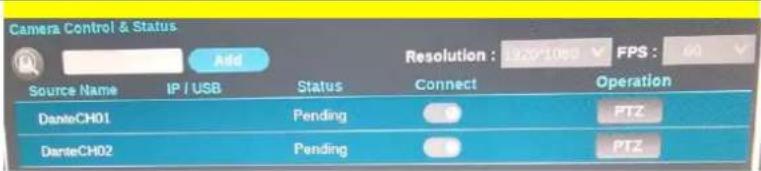

Lumens CamConnect Pro - (E)設定 - 網路 - 2使用 Dante Controller 軟體連接 Dante 裝置一但連接建立後,裝置狀態將顯式為 ReadyLumens CamConnect Pro - (E)設定 - 網路 - 3
3Audio to USB output將 Dante 音訊透過 USB 輸出

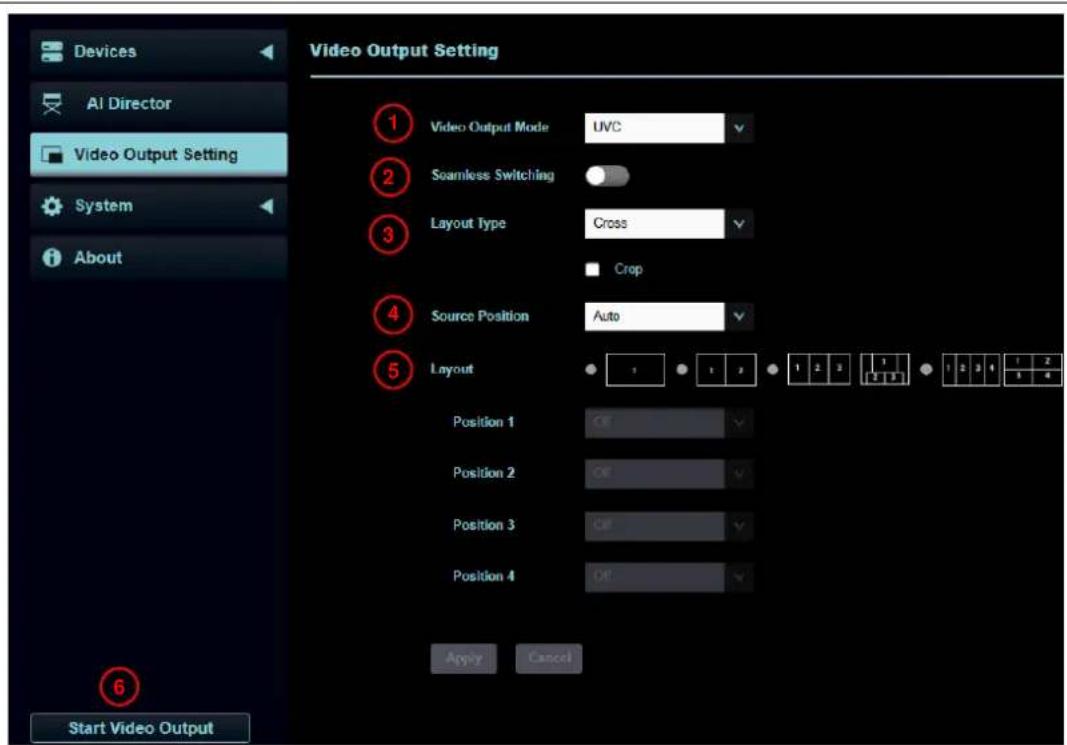

2.7 (F)影像輸出設定

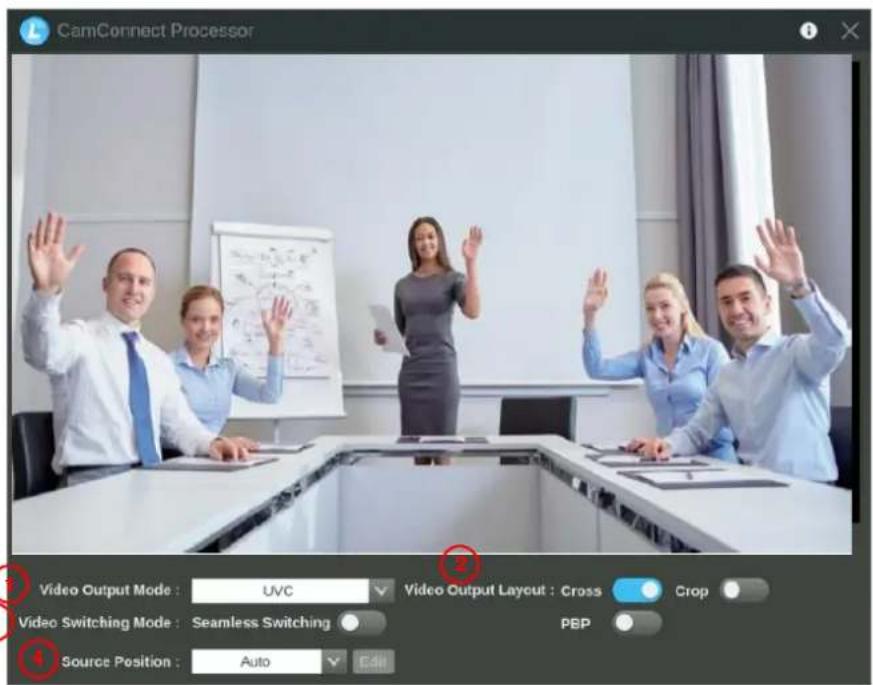

Lumens CamConnect Pro - (F)影像輸出設定 - 1

text_image CamConnect Processor Video Output Mode : UVC Video Output Layout : Cross Crop Video Switching Mode : Seamless Switching PBP Source Position : Auto Edit
項目功能說明
Output Mode設定 UVC, HDMI 或 HDMI+UVC 輸出模式<注意>當選擇 HDMI+UVC 輸出時,為確保UVC 穩定輸出,HDMI畫面的幀數可能會有略微下降。若HDMI畫面為主要優先,請單獨選擇HDMI 做為輸出。
Output Layout影像輸出版型設定,版型請參考 2.5.1 Video Output LayoutCross: 4 分割畫面PBP: Picture by Picture畫面Crop:畫面裁剪功能Note Cross/ PBP 僅能擇一使用
3Seamless Switching啟閉麥克風連動功能單一畫面輸出,由麥克風訊號觸發切換畫面

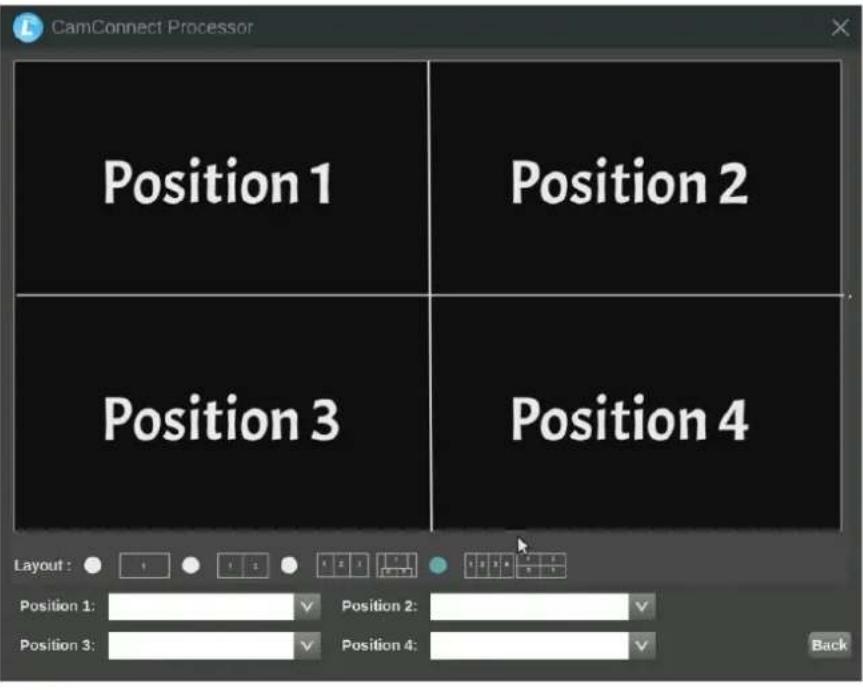

4Source Position切換攝像機顯示位置,選擇[Custom]後點擊[Edit]可開啟編輯模式Lumens CamConnect Pro - (F)影像輸出設定 - 2

2.5.1 影像輸出畫面編排

連線 1台攝像機連線 2台攝像機連線 3台攝像機連線 4台攝像機
CrossLumens CamConnect Pro - 影像輸出畫面編排 - 1Lumens CamConnect Pro - 影像輸出畫面編排 - 2Lumens CamConnect Pro - 影像輸出畫面編排 - 3Lumens CamConnect Pro - 影像輸出畫面編排 - 4
PBPLumens CamConnect Pro - 影像輸出畫面編排 - 5Lumens CamConnect Pro - 影像輸出畫面編排 - 6Lumens CamConnect Pro - 影像輸出畫面編排 - 7Lumens CamConnect Pro - 影像輸出畫面編排 - 8
CropCrop OnCrop Off
Lumens CamConnect Pro - 影像輸出畫面編排 - 9Lumens CamConnect Pro - 影像輸出畫面編排 - 10

2.6 (G)開始影像輸出

點擊輸出攝像機影像至 HDMI 或 UVC 或 HDMI+UVC 端裝置

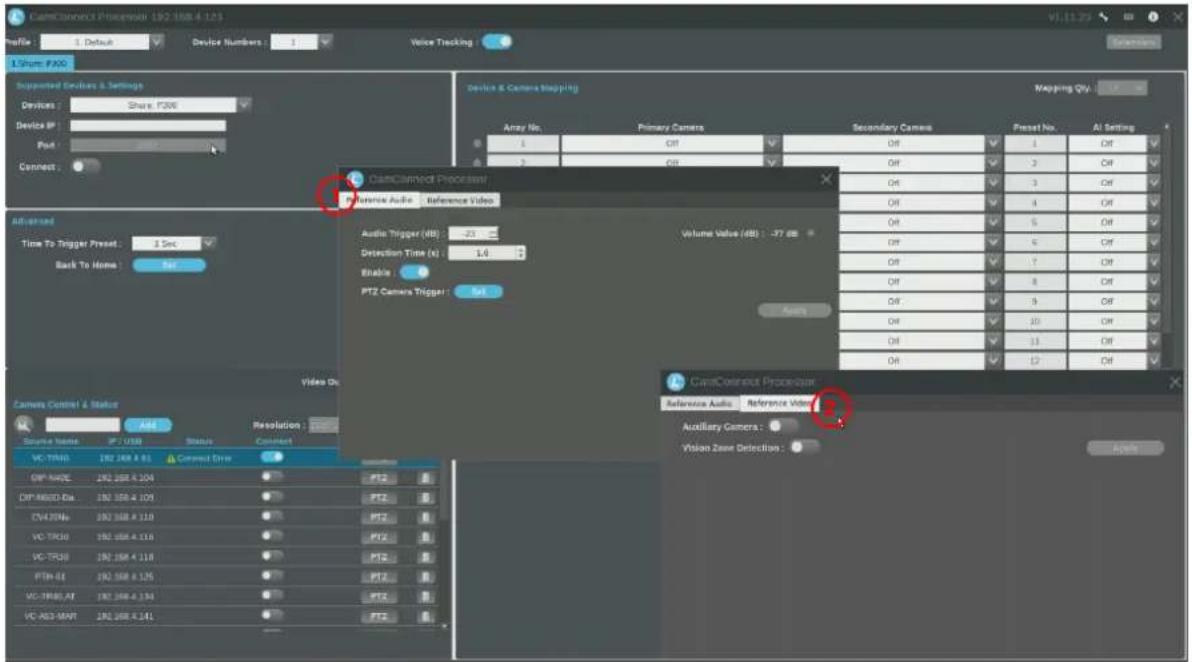

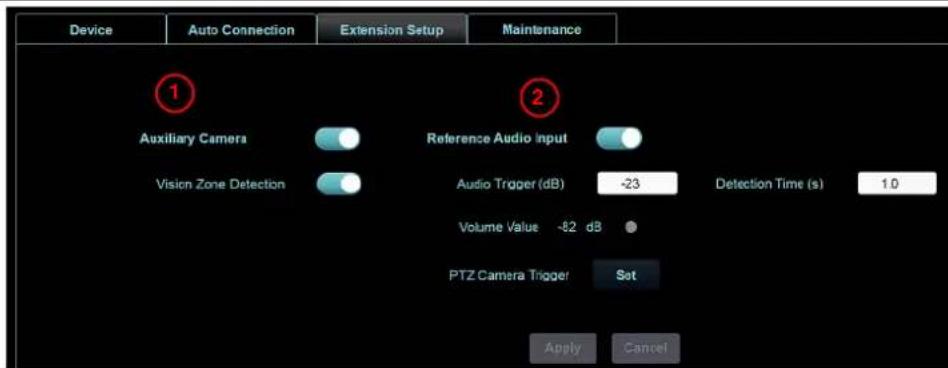

2.7 (H)額外設定
Lumens CamConnect Pro - (G)開始影像輸出 - 1

text_image CamConnect Processor 192.168.4.123 Profile: 1. Default Device Numbers 1 Voice Tracking E:\Temp: FAXO Supported Devices & Settings Devices: Share: FAXO Device IP: Post: Connect: Device & Camera Mapping Array No. Primary Camera Secondary Camera Preset No. AI Setting 1 OFF OFF 1 OFF 2 OFF OFF 2 OFF Off OFF 3 OFF Off OFF 4 OFF Off OFF 5 OFF Off OFF 6 OFF Off OFF 7 OFF Off OFF 8 OFF Off OFF 9 OFF Off OFF 10 OFF Off OFF 11 OFF Off OFF 12 OFF Advanced Time To Trigger Preset: 3 Sec Back To Home: Set Volume Value (MB) - J7 BB Audio Trigger (MB) -23 Detection Time (s) L0 Enable PTZ Camera Trigger: Set Video D# Camera Control & Status Add Resolution Source Name IP / USB Status Connect VC-TPX0 192.168.4.123 Connect Drive GIP NAME: 192.168.4.204 PT2 CIP-MISO-DA: 192.168.4.109 PT2 CV4/TSN: 192.168.4.110 PT2 VC-TPX0 192.168.4.113 PT2 VC-TPX0 192.168.4.118 PT2 PTB-01 192.168.4.125 PT2 VC-TRB0-AT: 192.168.4.130 PT2 VC-AD3-MNT: 192.168.4.141 PT2 CamConnect Processor Reference Audio Reference Video Auditory Camera: Vision Zone Detection : Access
No項目功能說明

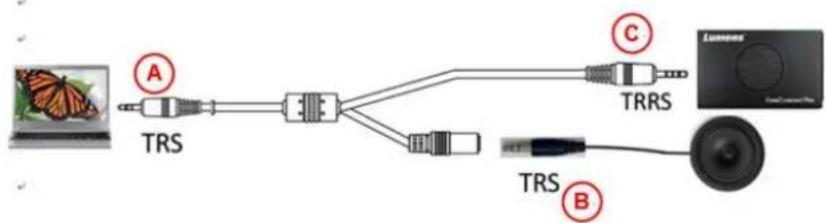

1Reference Audio(需額外連接音源分接線)適用情境:在視訊會議中,麥克風可能拾取來自另一端的聲音,進而錯誤觸發攝像機的追蹤功能,導致攝像機轉向不恰當的位置。透過 Reference Audi 功能,系統能檢測並抑制噪音來源,有效降低另一端聲音的干擾,避免攝像機被誤觸發至不正確的位置。連接方式:將 CamConnect Pro (C) 及喇叭 (B) 的兩個音源輸出,整合至一個音源輸入 (A),並將其連接至 PC 端。用戶可參照下列連接方式,自行接線進行連接。Lumens CamConnect Pro - (G)開始影像輸出 - 2Audio Trigger(dB):設定聲音感測的界線(-100~0 分貝)。唯有聲音大於設定值時,才會觸發麥克風偵測Detective Time(s):設定偵測時間的長短(0~10 秒)Enable:啟動或關閉PTZ Camera Trigger Set:1. Trigger Time: 秒數範圍設定 0~99. 當設定為 0 時,攝像機將不會被觸發2. 相機選擇: 選擇全部相機或是單一台相機3. 位置選擇: 選擇回到 Home 點或是回到特定一個預置位Lumens CamConnect Pro - (G)開始影像輸出 - 3Apply: 套用設定
2.Reference Video(需額外連接 Lumens BC200 攝像機)針對問題:透過 BC200,使攝像機在觸發時不只是透過聲音,還會透過 AI 人臉辨識。唯有產生聲音來源的目標有被偵測到人臉,攝影機才會動作。連接方式:需額外連接 Lumens 產品 BC200.BC200 預計 2025 Q1 上市,屆時相關詳細說明請參考 BC200 使用手冊。Auxiliary Camera: 開啟或關閉 BC200 輔助攝像機Vision Zone Detection: 此功能不開放,暫無作用。Apply: 套用設定

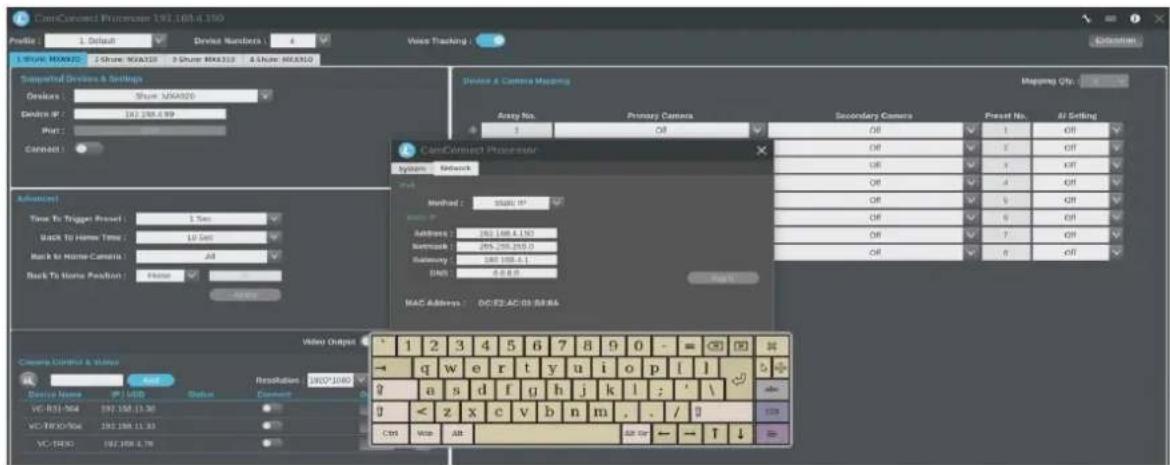

2.8 (Ⅰ)虚擬鍵盤

點擊後顯示虛擬鍵盤供操作

Lumens CamConnect Pro - (Ⅰ)虚擬鍵盤 - 1

text_image CamCorrect Processor 197.168-4.190 Profile: 1, Default Device Numbers: 4 Voice Tracking: Subarray Devices & Settings Devices: Shue M5A20 Device ID: 182.208.4.99 Port: Connect: Device & Camera Mapping Array No. Primary Camera Secondary Camera Present No. AI Setting 3 OR OR 1 OR OR 1 OR OR 4 OR OR 5 OR OR 6 OR OR 7 OR OR 8 OR OR 8 OR OR 8 OR OR 8 OR OR 8 OR OR 8 OR OR 8 OR OR 8 OR OR 8 OR OR 8 OR OR 8 OR OR 8 OR OR 8 OR OR 8 OR OR 8 OR OR 8 OR OR 8 OR OR 8 OR OR 8 OR OR 8 OR OR 6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6.6. Advanced Time To Trigger Press: 1 sec. Back To Home Time: 10 sec. Back to Home Camera: All Back to Home Position: None Audio CamCorrect Processor System - Network Method: Static IP* Amber: 202.108.4.190 Network: 205.205.205.0 Security: 202.108.4.190 End: 8.8.8.8. MAC Address: DC-22-AC-03-SPBA Video Outputs: 1 2 3 4 5 6 7 8 9 0 - = (C) (D) q w e r t y u i o p [ ] a s d f g h j k l : ; < z x c v b n m , . / S Ctrl Use Alt Air port ← T ↓ = Camera Control & Status

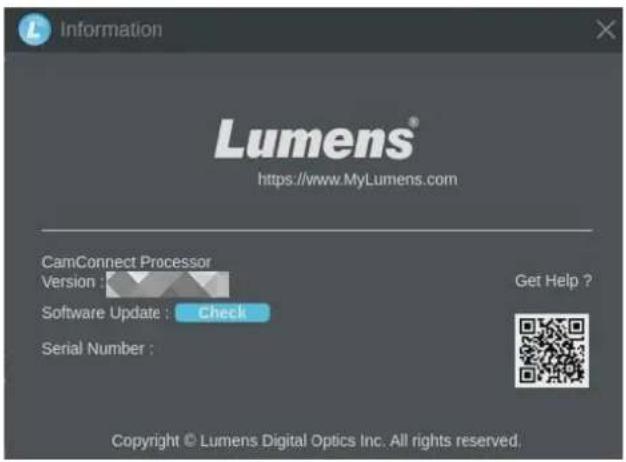

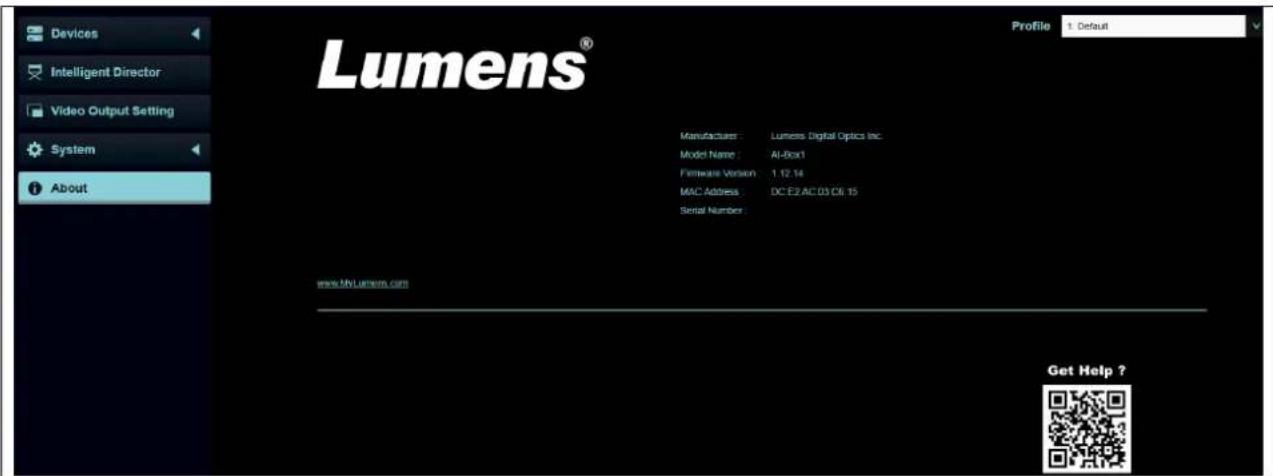

2.9 (J)版本資訊

Lumens CamConnect Pro - (J)版本資訊 - 1

text_image Information Lumens® https://www.MyLumens.com CamConnect Processor Version : Software Update : Check Serial Number : Get Help ? Copyright © Lumens Digital Optics Inc. All rights reserved.

功能說明

顯示 AI-Box1 軟體版本資訊，點選

Lumens CamConnect Pro - 功能說明 - 1

可確認最新版本及更新

若需技術支援，可掃描右方條碼取得協助

第 3 章 網頁功能

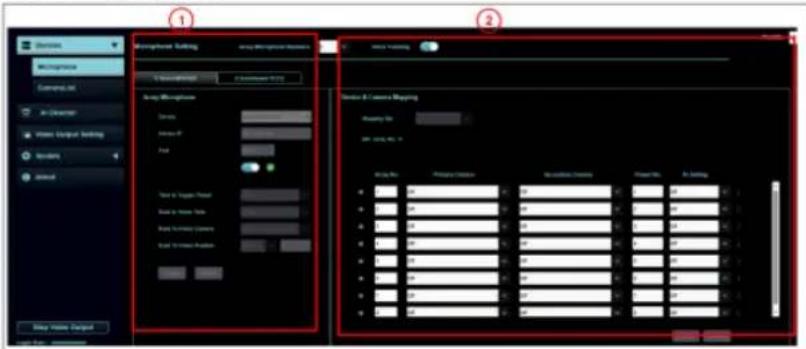

3.1 裝置 - 麥克風設定
Lumens CamConnect Pro - 第 3 章 網頁功能 - 1

text_image ① ② Audio Setting Audio Background Mode Audio Mode Mode Audio Background Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode mode modes Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio Mode Mode Audio ModeMode
No項目功能說明
Array Microphone Number:選擇欲連線之麥克風數量Devices:選擇麥克風裝置Device IP:輸入麥克風IP位址Port:依據連接設備顯示Shure:2202Sennheiser:45

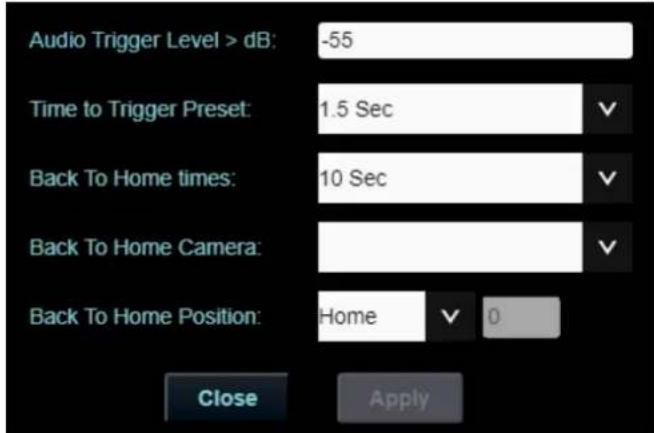

Lumens CamConnect Pro - 第 3 章 網頁功能 - 2▪Audio Trigger Level > dB:音源需大於設定的dB值才會觸發➢Sennheiser:-90~0(建議:-55)➢Nureva:0~120(建議:40以上)➢Audio-Technica:0~60(建議:30)➢Yamaha:0~126(RM-CG建議:80以上/RM-W建議:70以上)▪Time To Trigger Preset:收音遲滯設定。當第二點聲音觸發時,會依設定秒數延遲呼叫預置位。▪Back To Home Time:回Home時間設定。當現場無音源輸入,達到設定秒數後觸發回Home▪Back To Home Position:Home位置設定。可選擇回到Home或是所設定的預置位
2Device & Cameramapping•Voice Tracking:開啟模式後,麥克風可接收訊號,並會觸發攝像機至預置位。設定預置位元時,建議關閉此模式,可避免麥克風被其他聲音干擾,觸發至其它位置。Mapping Q'ty:選擇Preset位置數量。不同麥克風支援位置數量不同。※Shure MXA310 / MXA910 / MXA920/ Audio-Technica不支援切換數量▪指示燈號:是否接收麥克風訊號橘燈指示燈號顯示橘燈代表聲音已被接收到,但攝像機動作觸發條件未達到,攝像機不動作綠燈指示燈顯示綠燈代表聲音已被接收到,且到達觸發門檻,攝像機正被觸發做動作▪Array No./ Azimuth Angle:➢Array No.: Shure/ Audio-Technica機種適用➢Azimuth Angle:Sennheiser/Nureva/Yamaha機種適用,可手動修改角度▪Primary Camera:下拉選單選擇欲指定之主攝像機▪Secondary Camera:下拉選單選擇欲指定之次要攝像機。主攝像機前往了一次預設位後,當同個主攝像機的另一個預設位也被觸發,次要攝像機將被優先做動前往該預設位。若無法與先前儲存的攝像機連線,前方會顯示注意:此功能僅能在 Seamless Switching 開啟後使用Preset No.:下拉選擇攝像機預設位AI Setting:開啟/關閉 AI 人物追蹤Center Stage:觸發至預置位元後,追蹤人物置於畫面中央,5秒後停止追蹤Continuous Tracking:持續追蹤人物置於畫面中央

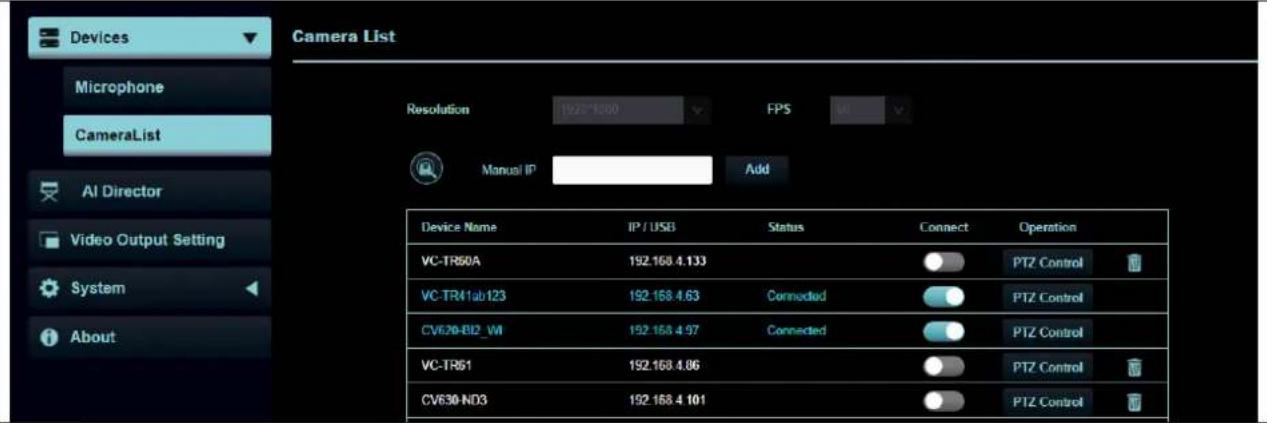

3.2 裝置 - 攝像機清單

Lumens CamConnect Pro - 裝置 - 攝像機清單 - 1
No項目功能說明
1Camera ListResolution/ FPS:解析度/ FPS 設定 (需與攝像機輸出設定相同)▪ Refresh: [IMAGE]新搜尋機台▪ Add:手動輸入指定 IP 後點擊 [Add] 加入Note請確認攝像機與 AI-Box1 位於相同網段。▪ Connect/ Disconnect:點擊 [Connect] 與攝像機連線/ [Disconnect] 取消連線▪ PTZ Control:點擊開啟攝像機網頁設定預設帳號密碼: admin/ 9999功能說明請參考攝像機使用手冊

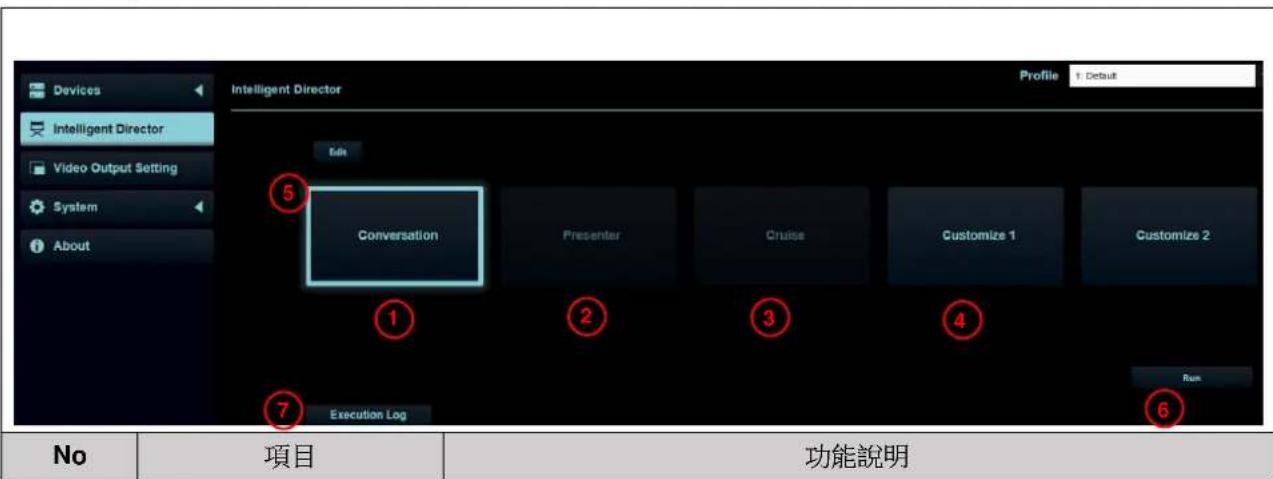

3.3 Intelligent Director

Lumens CamConnect Pro - Intelligent Director - 1

text_image Devices Intelligent Director Video Output Setting System About Intelligent Director Profile 1 Default Edit Conversation Presenter Cruise Customize 1 Customize 2 1 2 3 4 Run 7 Execution Log 6 No 項目 功能說明
1.Conversation Mode提供預先設計好的腳本供選擇 (未來將更新更多腳本供選擇)
2Presenter Mode尚未開放使用
3Cruise Mode尚未開放使用
4Customize客制化最多 2 個腳本
5Edit編輯腳本內容
6Run / Stop執行 / 停止
7Execution Log顯示 Intelligent Director 的 log 紀錄

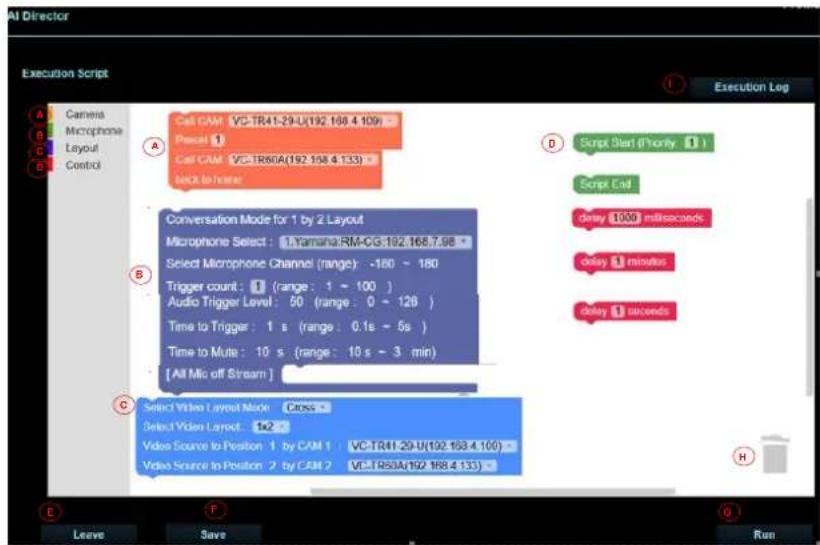

腳本制作範例

編輯腳本內容: 以下以 Conversation 為範例

Lumens CamConnect Pro - 腳本制作範例 - 1

text_image AI Director Execution Script A Camera B Microphone C Layout D Control Call CAM: Vc-TR41-29-U(192.168.4.109) Pascal 1 Call CAM: Vc-TR80A(192.168.4.133) Back to Home A Conversation Mode for 1 by 2 Layout Microphone Select: 1 Yamana-RM-CG-192.168.7.98 * Select Microphone Channel (range: -180 - 180 Trigger count: 1 (range: 1 - 100 ) Audio Trigger Level: 50 (range: 0 - 126 ) Time to Trigger: 1 s (range: 0.1s - 5s ) Time to Mute: 10 s (range: 10 s - 3 min) [All Mix off Stream] B C Select Video Layout Mode: Cross * Select Video Layout: 1x2 * Video Source to Position: 1 by CAM 1: Vc-TR41-29-U(192.168.4.109) Video Source to Position: 2 by CAM 2: Vc-TR80A(192.168.4.133) D Script Start (Priority 1) Script End delay 1000 milliseconds delay 1 minute delay 1 seconds E F G Leave Save Run

A. Camera: 針對連接的攝像機設定為"預設位觸發"或"回到 home 點"

B. Microphone:

  1. trigger count: 設定幾次後將觸發攝像機動作 (1\~100)

  2. All Mic off Stream: 當麥克風不再收到聲音後，CamConnect 將執行什麼動作 ex. 切換畫面顯示或是執行攝像機指令

(看以下範例)

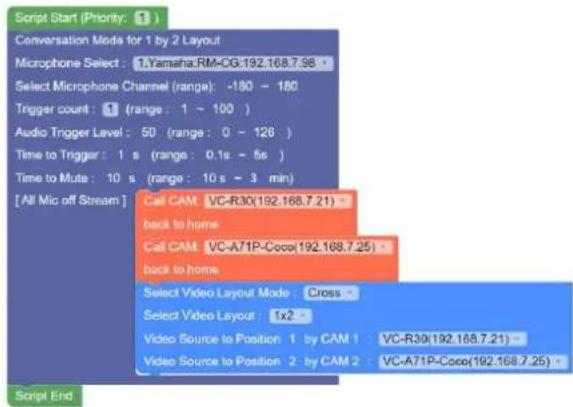

Lumens CamConnect Pro - 腳本制作範例 - 2

text_image Script Start (Priority: 1) Conversation Mode for 1 by 2 Layout Microphone Select: 1.Yamaha:RM-CG:192.168.7.96 Select Microphone Channel (range): -180 - 180 Trigger count: 1 (range: 1 ~ 100 ) Audio Trigger Level: 50 (range: 0 ~ 128 ) Time to Trigger: 1 s (range: 0.1s ~ 5s ) Time to Mute: 10 s (range: 10 s ~ 3 min) [All Mic off Stream] Call CAM VC-R30(192.168.7.21) - back to home Call CAM VC-A71P-Coco(192.168.7.25) - back to home Select Video Layout Mode: Cross - Select Video Layout: 1x2 - Video Source to Position 1 by CAM 1: VC-R30(192.168.7.21) - Video Source to Position 2 by CAM 2: VC-A71P-Coco(192.168.7.25) - Script End

C. Layout:

  1. 選擇版型: Cross / PBP
  2. 選擇攝像機顯示數量: 1x1 / 1x2 / 1x3 / 2x2
  3. 指派不同顯示位置給不同攝像機

D. Control

1. Script Start:

a.任何腳本皆須放置此積木在最前面作為觸發
b. 可設定優先等級，以決定當 2 個腳本線上時何者優先觸發。

2. Script End: 任何腳本皆須放置此積木在最後面作為結尾

3. Delay time: milliseconds / seconds / minutes

a. 自訂時間與單位。
b. 可插入此時間積木於腳本中的任何指令之間已做為停頓點。

範例如下:

注意：任何腳本皆須要有"開始"與"結束"積木，方能完整。

E. Leave: 離開此頁面

F. Save: 儲存設定

G. Run: 開始動作

H. 垃圾桶: 可透過滑鼠將想移除的積木拖移至此丟棄

I. Execution Log: 顯示 Intelligent Director 的 log 紀錄

編輯腳本內容：以下為 Customize 範例

Lumens CamConnect Pro - Execution Log: 顯示 Intelligent Director 的 log 紀錄 - 1

text_image A B C D E F G H I J K L M N O P Q R S T U V W X Y Z A B C D E F

A. Camera

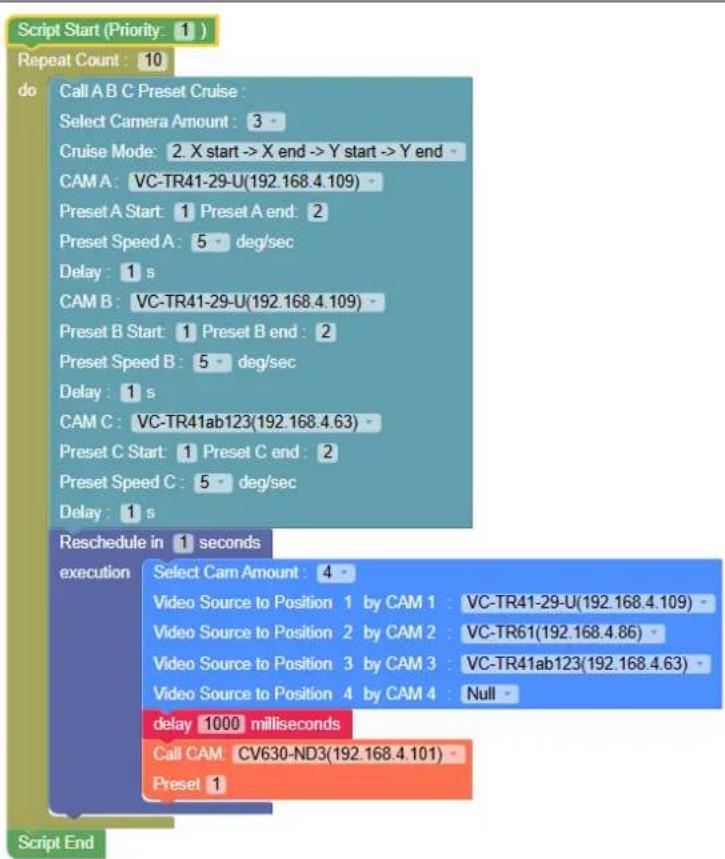

1. Preset Cruise

設定 2 台或 3 台攝像機的預設位該如何依序切換

Mode 1: 設定 1 個預置位給每台攝像機。接著依序觸發每台相機。

Mode 2: 一次設定 2 個預置位給一台攝像機。一台相機觸發完 2 處預置位後，在依序至下一台相機觸發。

可調整參數：預置位觸發後每秒移動度數、延遲時間。

  1. 攝像機設定

a. 移動至設定預置位或移至 Home
b. 設定預置位每秒移動角度

B. Layout

  1. 選擇版型: Cross / PBP
  2. 選擇攝像機顯示數量: 1x1 / 1x2 / 1x3 / 2x2
  3. 指派不同顯示位置給不同攝像機

C. Control

  1. Script Start:

a. 任何腳本皆須放置此積木在最前面作為觸發
b. 可設定優先等級，以決定當 2 個腳本線上時何者優先觸發。

  1. Script End: 任何腳本皆須放置此積木在最後面作為結尾

  2. Delay time: milliseconds / seconds / minutes

a. 自訂時間與單位。
b. 可插入此時間積木於腳本中的任何指令之間已做為停頓點。

  1. Rescheduled in _ seconds: 設定等待幾秒後觸發
  2. Repeat Count: 設定重複執行動作幾次
  3. Script stop: 腳本暫停
  4. Loop Script: 腳本迴圈

範例如下:

注意：任何腳本皆須要有“開始積木”與“結束積木”，方能完整

Lumens CamConnect Pro - Preset Cruise - 1

text_image Script Start (Priority: 1) Repeat Count: 10 do Call A B C Preset Cruise : Select Camera Amount: 3 Cruise Mode: 2. X start -> X end -> Y start -> Y end CAM A: VC-TR41-29-U(192.168.4.109) Preset A Start: 1 Preset A end: 2 Preset Speed A: 5 deg/sec Delay: 1 s CAM B: VC-TR41-29-U(192.168.4.109) Preset B Start: 1 Preset B end: 2 Preset Speed B: 5 deg/sec Delay: 1 s CAM C: VC-TR41ab123(192.168.4.63) Preset C Start: 1 Preset C end: 2 Preset Speed C: 5 deg/sec Delay: 1 s Reschedule in 1 seconds execution Select Cam Amount: 4 Video Source to Position 1 by CAM 1: VC-TR41-29-U(192.168.4.109) Video Source to Position 2 by CAM 2: VC-TR61(192.168.4.86) Video Source to Position 3 by CAM 3: VC-TR41ab123(192.168.4.63) Video Source to Position 4 by CAM 4: Null delay 1000 milliseconds Call CAM CV630-ND3(192.168.4.101) Preset 1 Script End

D. Leave: 離開此頁面

E. Save: 儲存設定

F. Run: 開始動作

G.垃圾桶：可將想移除的積木拖移至此丟棄

H. Execution Log: 顯示 Intelligent Director 的 log 紀錄

3.4 影像輸出設定

Lumens CamConnect Pro - 影像輸出設定 - 1

text_image Devices AI Director Video Output Setting System About Video Output Setting 1 Video Output Mode UVC 2 Soamless Switching 3 Layout Type Cross Crop 4 Source Position Auto 5 Layout Position 1 Position 2 Position 3 Position 4 Apply Cancel 6 Start Video Output
No項目功能說明
1Video Output Mode可選擇 HDMI,UVC or HDMI+UVC<注意>常選擇 HDMI+UVC 輸出時,為確保 UVC 稳定輸出,HDMI 畫面的幀數可能會有略微下降。若HDMI 畫面為主要優先,請單獨選擇HDMI 做為輸出。
2Seamless Switching啟閉麥克風連動功能 單一畫面輸出,由麥克風訊號觸發切換畫面。
3Start Video Output點擊後開始/停止影像輸出。
4Source PositionCustom / Auto
5Layout選擇幾個攝像機影像同時存在於畫面上Position: 選擇哪個攝像機排列在哪個位置
6Start Video Output開啟/關閉 影像輸出

3.5 系統 - 網路

Lumens CamConnect Pro - 系統 - 網路 - 1

text_image Devices AI Director Video Output Setting System Network Profiles Settings About Network Method DHCP IP Address 167.158.160.254 Netmask 165.255.256.0 Gateway 190.105.160.254 DNS 0.1.0.3 MAC Address 26 e9.e7:11:15:93 Apply Cancel

功能說明

網路設定。設定為 Static IP 時，可進行修改設定，設定完成點擊 Apply 套用。

3.6 系統-設定檔

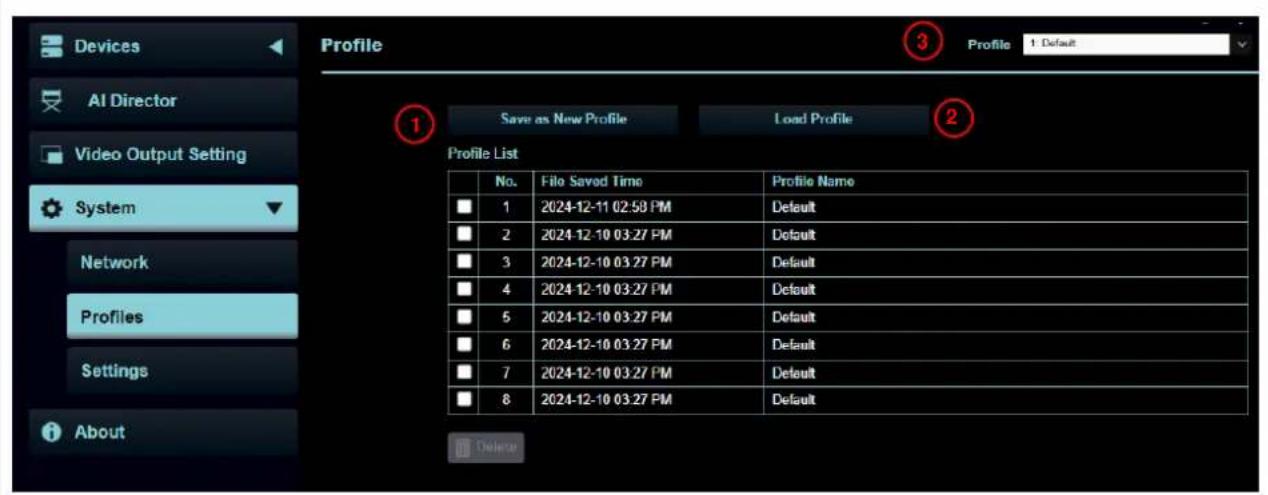

Lumens CamConnect Pro - 系統-設定檔 - 1

text_image Devices AI Director Video Output Setting System Network Profiles Settings About Profile 1 Save as New Profile Load Profile 2 Profile List No. File Saved Time Profile Name 1 2024-12-11 02:58 PM Default 2 2024-12-10 03:27 PM Default 3 2024-12-10 03:27 PM Default 4 2024-12-10 03:27 PM Default 5 2024-12-10 03:27 PM Default 6 2024-12-10 03:27 PM Default 7 2024-12-10 03:27 PM Default 8 2024-12-10 03:27 PM Default Delete
No項目功能說明
1Save as New Profile儲存成新的設定檔
2Load Profile讀取已儲存的設定檔
3Profile此選項存在每個頁面右上角,與 Load Profile 功能相同

3.6.1 系統-設定-裝置

Lumens CamConnect Pro - 系統-設定-裝置 - 1

text_image Devices Intelligent Director Video Output Setting System Network Profile Settings About Settings Device Auto Connection Extension Setup Maintenance Language English Device Name CamConnect_Processor Location Default_C615 Max Microphone Qty. 4 System Startup Waiting Time 3 Min (3~99)
No項目功能說明
1Language英語
2Device NameCamConnect_Processor
3LocationDefault_XXXX( MAC address 後 4 碼)
4Max Microphone Qty.4 / 8 / 16 / 24
5.System Startup Waiting TimeAI-Box1 啟動後,會進行自動搜尋麥克風或攝像機一次,若麥克風或攝像機開機時間較長,可能導致 AI-Box1 無法正常搜尋設備而連線失敗。如遇此問題,請依當下環境搭配麥克風或攝像機開機時間來設定系統等待時間。

3.6.2 系統-設定-自動連接

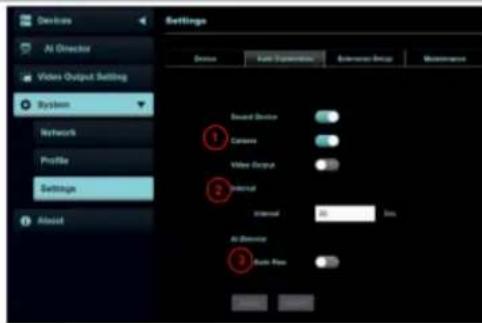

Lumens CamConnect Pro - 系統-設定-自動連接 - 1

text_image Devices AI Director Video-Output Setting System Network Profile Settings Ahead Settings Device Load Parameters External Error Maintenance Board Device Camera Video Group Internal Internal: 20 % AI Director Auto Film
No項目功能說明
1Auto ConnectionAI-Box1 被重啟後將會自動連接麥克風,攝像機,Video輸出。
2Auto Save設定檔可以在經過特定秒數後被自動儲存
3Auto Run是否自動啟動 Intelligent Director

3.6.3 系統 - 設定 - Dante

Lumens CamConnect Pro - 系統 - 設定 - Dante - 1

text_image Device Intelligent Director Video Output Setting System Network Settings Device Auto Connection Startb Extension Setup Web User Maintenance Enable Video Channel Sup

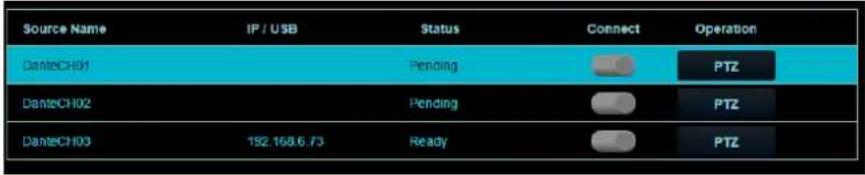

使用 Dante Controller 軟體連接 Dante 設備。連接後,相機狀態將變更為 Ready.Lumens CamConnect Pro - 系統 - 設定 - Dante - 2
3Audio to USB output將 Dante 的聲音透過 USB 輸出
4Configuration File匯入或匯出 Dante 相關設定檔案

使用 Dante Controller 軟體連接 Dante 設備。連接後，相機狀態將變更為 Ready.

3.6.4 額外內容設定

Lumens CamConnect Pro - 額外內容設定 - 1

text_image Device Auto Connection Extension Setup Maintenance 1 Auxiliary Camera Reference Audio Input Vision Zone Detection Audio Trigger (dB) -23 Detection Time (s) 1.0 Volume Value -82 dB PTZ Camera Trigger Set Apply Cancel
No項目功能說明
1Reference Video(需額外連接 Lumens BC200 攝像機)針對問題:透過 BC200,使攝像機在觸發時不只是透過聲音,還會透過 AI 人臉辨識。唯有產生聲音來源的目標有被偵測到人臉,攝影機才會動作。連接方式:需額外連接 Lumens 產品 BC200.BC200 預計 2025 Q1 上市,屆時相關詳細說明請參考 BC200 使用手冊。Auxiliary Camera:開啟或關閉 BC200 輔助攝像機Vision Zone Detection:此功能不開放,暫無作用。Apply:套用設定
2Reference Audio(需額外連接音源分接線)適用情境:在視訊會議中,麥克風可能拾取來自另一端的聲音,進而錯誤觸發攝像機的追蹤功能,導致攝像機轉向不恰當的位置。透過 Reference Audi 功能,系統能檢測並抑制噪音來源,有效降低另一端聲音的干擾,避免攝像機被誤觸發至不正確的位置。連接方式:將 CamConnect Pro (C) 及喇叭 (B) 的兩個音源輸出,整合至一個音源輸入 (A),並將其連接至 PC 端。用戶可參照下列連接方式,自行接線進行連接。

Lumens CamConnect Pro - 額外內容設定 - 2

text_image A TRS C TRRS B TRS

Audio Trigger(dB): 設定聲音感測的界線(-100\~0 分貝)。唯有聲音大於設定值時，才會觸發麥克風偵測

Detective Time(s): 設定偵測時間的長短(0\~10秒)

PTZ Camera Trigger Set:

  1. Trigger Time: 秒數範圍設定 0\~99. 當設定為 0 時，攝像機將不會被觸發
  2. 相機選擇: 選擇全部相機或是單一台相機
  3. 位置選擇: 選擇回到 Home 點或是回到特定一個預置位

Lumens CamConnect Pro - PTZ Camera Trigger Set: - 1

text_image CamConnect Processor Trigger Time (s) 999 Camera Selection All Position Type Home Apply

Apply: 套用設定

3.6.5 系統 - 設定 - 網頁使用者

Lumens CamConnect Pro - 系統 - 設定 - 網頁使用者 - 1

text_image Devices Intelligent Director Video Output Setting System Network Profile Settings About Settings Device Auto Connection Dante Extension Setup Web User Maintenance User Name admin Current Password ... New Password ... Confirm Password ... Apply Cancel
項目功能說明
Password設定登入網頁時所需的密碼 (預設:9999)返回出廠設定可回復到預設值

3.6.6 系統-設定-維護

Lumens CamConnect Pro - 系統-設定-維護 - 1

text_image Devices AI Director Video Output Setting System Network Profile Settings About Settings Device Auto Connection Extension Setup Maintenance 1 Firmware Version : v1.11.23 Check 2 Auto Check 3 Firmware Update Event Log Export 5 Reboot Reboot 6 System Factory Reset 7 Configure File Import Export
No項目功能說明
1Firmware Version可檢視目前裝置是否為最新版本
2Auto Check每次自動檢查是否為最新版本
3Firmware Update可選擇存放電腦裡的版本檔案進行升級
4Event Log可將記錄著過去一段時間行為的 log 檔案匯出
5Reboot重啟裝置
6System Factory將裝置恢復為預設設定值
7Configure File匯入/匯出 設定檔

3.7 相關資訊

Lumens CamConnect Pro - 相關資訊 - 1

text_image Lumens® Manufacturer : Lumens Digital Optics Inc. Model Name : AI-Box1 Firmware Version : 1.12.14 MAC Address : DC E2/AC 03 C6.15 Serial Number : www.tly.lumens.com Profile 1: Default Get Help ? www.tly.lumens.com

功能說明

顯示 AI-Box1 軟體當前版本資訊 若需技術支援，可掃描右下方條碼取得協助

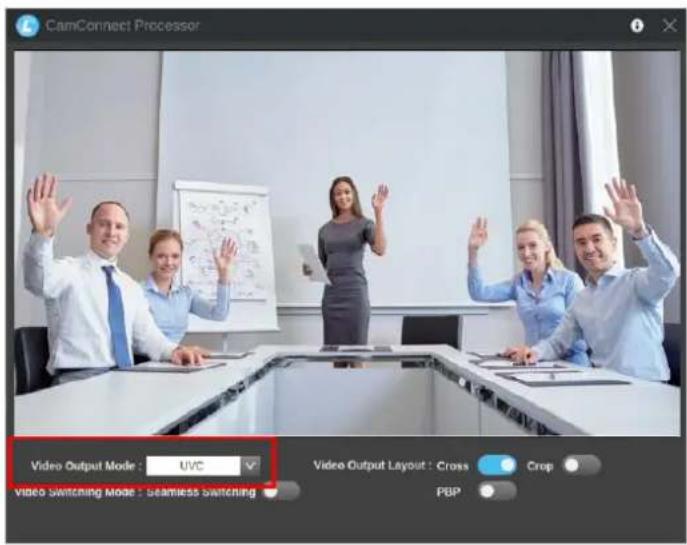

將 AI-Box1 輸出模式設定為 UVC 或 UVC+HDMI 後，點擊輸出影像開啟串流

Lumens CamConnect Pro - 相關資訊 - 2

text_image CamConnect Processor Video Output Mode : UVC Video Switching Mode : Seamless switching Video Output Layout : Cross Crop PBP

開啟視訊軟體，如 Skype, Zoom, Microsoft Teams 等軟體

選選擇視訊來源，即可輸出攝像機畫面

- 視訊來源名稱: Lumens CamConnect Processor

Lumens CamConnect Pro - 相關資訊 - 3

text_image Settings Upgrade to Zoom One Pro to get unlimited meetings, productivity apps and more! General Video Audio Share Screen Team Chat Zoom Apps Background & Effects Recording Profile Statistics Keyboard Shortcuts Accessibility Upgrade now Camera Lumens CamConnect Processor Original ratio HD My Video Mirror my video Touch up my appearance Adjust for low light Advanced

請參考 Lumens 網頁產品頁面已獲得最新的支援裝置清單資訊。

以下僅為範例參考，支援的麥克風不限於以下。

安裝 AI-Box1 前，協力廠商麥克風系統可能需要在他們的製造商軟體中進行設定。

5.1 Sennheiser

TCC2 吸頂式麥克風搭配 CamConnect 使用，請先在 Sennheiser Control Cockpit 軟體上設置和配置通道 CamConnect 依 Sennheiser 的水平視角分為 8 等分，即對應 CamConnect 陣列方位 1 到 8

如果在 Sennheiser Control Cockpit 軟體中啟用禁區，CamConnect 的相對應位置也會受到影響。例如：禁區設置為 0° 到 60°，則音訊信號從 CamConnect 陣列1的 0°\~45° 和位置 2 的 45°\~60° 將被忽略。

Lumens CamConnect Pro - Sennheiser - 1

radar | Angle (°) | CamConnect Azimuth Angle 1 | CamConnect Azimuth Angle 2 | CamConnect Azimuth Angle 3 | CamConnect Azimuth Angle 4 | CamConnect Azimuth Angle 5 | CamConnect Azimuth Angle 6 | CamConnect Azimuth Angle 7 | |---|---|---|---|---|---|---|---| | 0° | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | 45° | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | 90° | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | 135° | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | 180° | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | 225° | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | 270° | 0 | 0 | 0 | 0 | 0 | 0 | 0 | | 315° | 0 | 0 | 0 | 0 | 0 | 0 | 0 |

Lumens CamConnect Pro - Sennheiser - 2

pie | Angle | Angles | |---|---| | 0° | 45° | | 45° | 60° | | 90° | 135° | | 135° | 180° | | 180° | 225° | | 225° | 270° | | 270° | 315° | CamConnect Azimuth Angle 8 CamConnect Azimuth Angle 7 CamConnect Azimuth Angle 6 CamConnect Azimuth Angle 5 CamConnect Azimuth Angle 4

5.2 Shure

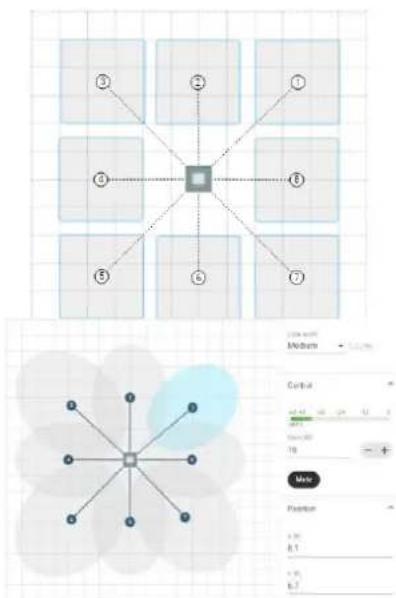

Shure Designer Automatic coverage 設定為 On 時，適合大區塊定位。

若需要更準確的定位，建議關閉 Automatic coverage，手動調整 Gain 值/Position 位置，縮小 beamforming 角度，提高位置準確度

Lumens CamConnect Pro - Shure - 1

第 6 章 常見問題排除

本章說明使用 AI-Box1 時常遭遇的問題，提供建議解決方案，仍無法解決問題時，請洽經銷商或服務中心。

NO問題解決方法
1.無法搜尋攝像機裝置1. 檢查攝像機電源或 PoE 供電是否正常。2. 確認電腦與攝像機位於同網段(如: 192.168.4.xx)3. 更換線材確認是否線材故障
2.麥克風偵測位置無反應確認麥克風裝置為已連線(Connect)狀態
3.搭配 Sennheiser 麥克風,特定角度無反應1. 確認 CamConnect 軟體 Azimuth Angle 方位設定,包含該角度位置2. 確認 Sennheiser Control Cockpit 軟體,是否將該角度設為禁區,可參考5 麥克風設定
4.設定攝像機預置位元時,麥克風偵測到其他方位訊號,會觸發攝像機至其它位置而中斷設定請參考2.1裝置設定關閉 Voice Tracking開啟後,麥可風可接收訊號,但不會觸發攝像機至預置位
5.無法連線攝像機請至像機網頁並到 Network 頁面,找到 RTSP 並檢查 Multica 是否開起。當 Multicast 開啟,會導致 AI-Box1 無法連接攝像機。Lumens CamConnect Pro - 第 6 章 常見問題排除 - 1Lumens CamConnect Pro - 第 6 章 常見問題排除 - 2
6.OTA 無法自動更新1. 請檢查是否使用固定 IP.2. 切換至 DHCP 並再更新一次。

第 7 章 系統提示訊息

No警告訊息可參考的行動
1Microphone cannot be found,please check Microphoneconnection status and try toconnect it again確認麥克風的 port 是否被設定正確,以及 IP 網址是否與 AI-Box1 為同個網段。也可參考以下官網網址確認所支援的麥克風設定是否正確https://www.mylumens.com/en/Downloads/3?id2=5&keyword=ai%20box&keyword2=&pageSize=10&ord=
2Connection LossAI-Box1 與麥克風的連結斷開了。請確認麥克風是否被意外的關閉了或是有其他網路問題可參考 3.1.Device - Microphone Setting 確認麥克風當前連結狀態
3Camera connect failed, pleasecheck camera Resolution / FPSSettings or camera connectionstatus確認攝像機解析度與幀率是否有設定正確也可以透過連接至攝像機的網頁確認相關狀態及網路連接可參考 3.2 Device - Camera List 確認解析度狀態

版權所有© Lumens Digital Optics Inc.保留所有權利。

Lumens 為 Lumens Digital Optics Inc. 正進行註冊的商標。

若未獲得 Lumens Digital Optics Inc.之書面同意，不得以任何方式複製、重制、或傳送本檔，除非因為購買本產品可複製本檔當備份。

為了持續改良產品，本檔內之資訊可能變更，恕不另行通知。

為完整解釋或描述本產品如何使用，其他產品或公司的名稱可能會出現在本手冊中，因此沒有侵權之意。

免責聲明：對於本檔可能之技術或編輯錯誤或遺漏；提供本檔、使用或操作本產品而產生意外或關連性的損壞，Lumens Digital Optics Inc. 恕不負責。

Assistant notice
Powered by Anthropic
En attente de votre message
Informations produit

Marque : Lumens

Modèle : CamConnect Pro
