VC-TR60 - 视频会议系统 Lumens - 免费用户手册

产品类型	视频会议系统
品牌	Lumens
型号	VC-TR60
视频输出	HDMI 最高 2160P@60，3G-SDI 最高 1080P@60，USB（UVC）
音频输入	3.5mm LINE IN
音频输出	HDMI、SDI 支持音频输出，支持 Dante AV-H（可选）
网络接口	RJ45，支持 PoE (IEEE802.3at)
控制接口	RS-232 输入/输出（可串联最多7台），红外遥控
电源	DC 12V 或 PoE+ (IEEE802.3at)
镜头	高清摄像镜头，自动对焦，支持数字变焦（x8）和无损变焦（x3）
云台	水平：±170°，垂直：-30°~+90°，速度可调
追踪功能	自动追踪（全身/半身）、智能取景（自动框选）
预设位	最多 10 个预设位（ID 0~9），支持预设冻结
网络协议	VISCA、RTSP、RTMP、SRT、ONVIF
浏览器管理	支持网页配置（HTTP/HTTPS）
尺寸（约）	190mm × 110mm × 130mm（不含支架）
附件	摄像机、电源适配器、电源线、3PIN转2PIN接头、USB线（Type B to A）、遥控器、RS232/RS422连接说明
安全特性	隐私模式（镜头自动转向右下角）、防盗锁孔
清洁维护	断开电源后用干燥软布擦拭，禁止使用酒精或挥发性溶剂
固件升级	通过网络页面进行，升级过程中请勿断电
适用场景	中小型会议室、教室、远程协作

常见问题 - VC-TR60 Lumens

如何连接摄像机到网络？

通过RJ45网线将摄像机连接到交换机或路由器，确保供电（PoE或DC适配器）。默认IP地址为192.168.100.100，需将电脑IP设为同一网段（如192.168.100.101）。打开浏览器输入摄像机IP即可登录设置。

忘记网页登录密码怎么办？

请直接联系Lumens经销商或服务中心重置密码。手册中无自行恢复方法。建议首次登录后修改默认密码（默认账号admin，密码9999）。

如何开启自动追踪功能？

通过遥控器或网页菜单进入追踪功能，选择类型为自动追踪，然后按遥控器上的 Auto Tracking 键（或On/Off按钮）启动。可设置追踪模式（全身/半身）和灵敏度。

摄像机无影像输出怎么办？

1. 检查电源或PoE供电是否正常；2. 确认输出信号（HDMI/SDI/USB）是否正确选择；3. 检查摄像机分辨率是否与显示设备匹配；4. 更换线材测试。

如何调整摄像机曝光和白平衡？

通过遥控器菜单或网页进入曝光和白平衡设置。曝光模式可选全自动、快门优先等；白平衡模式可选自动、室内、室外等。手动模式下可单独调整增益、光圈、快门和白平衡偏移。

如何将摄像机画面推流到直播平台？

登录网页管理界面，进入串流设置。启用RTMP并输入直播平台提供的RTMP地址。注意：需要同时开启音视频功能（音频设置中启用）。推流前建议先测试RTSP流是否正常。

RS-232无法控制摄像机？

1. 确认接线正确（RS-232输入/输出未接反）；2. 检查VISCA协议设置与控制器一致（波特率9600或38400，地址ID匹配）；3. 最多可串联7台，确认串接顺序无误。

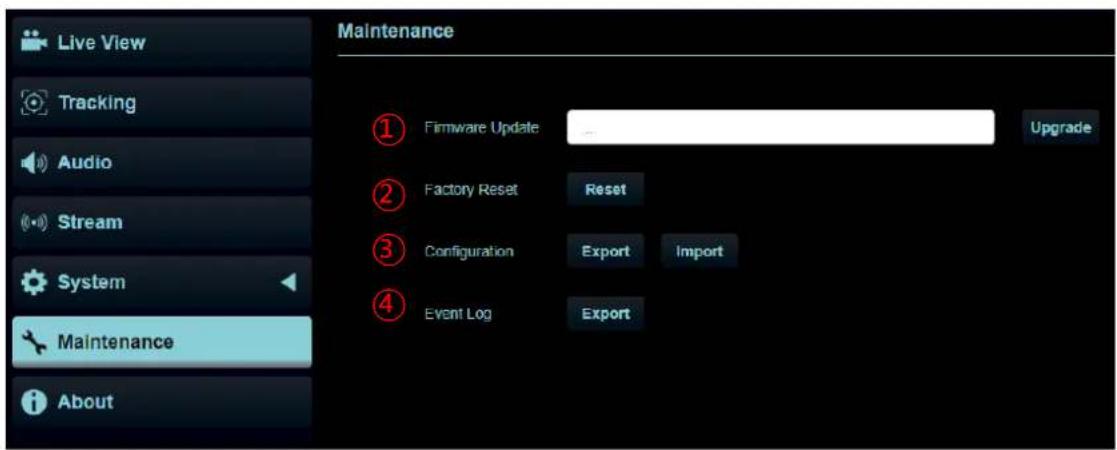

如何更新摄像机固件？

在网页管理界面中进入维护菜单，点击固件更新，选择下载的固件文件（.bin格式），点击升级。升级期间约2-3分钟，请勿断电或操作摄像机，完成后会自动重启。

摄像机支持哪些输出分辨率？

HDMI支持2160P@59.94/50/29.97/25、1080P@59.94/50/29.97/25、720P@59.94/50等。SDI支持1080P@59.94/50/29.97/25、720P@59.94/50、1080i@59.94/50。具体可通过网页或菜单调整。

如何清洁摄像机镜头？

清洁前务必断开电源。使用干燥、柔软的布轻轻擦拭镜筒和外壳。如有顽固污渍，可用微湿的布（拧干）擦拭，但切勿使用酒精、稀释剂或任何化学溶剂，以免损坏涂层。

用户手册 VC-TR60 Lumens

最新版本之快速操作手冊、各國語系的使用手冊、

軟體、驅動程式等，請至 Lumens 網站下載

2.1 產品 I/O 功能介紹....3
2.2 LED 燈號指示說明.... 3

第 3 章 安装說明 …… 4

3.1 應用場景 4
3.2 安装前準備.....4
3.3 安装說明 4
3.4 連接裝置....7

第 4 章 遙控器按鍵與螢幕選單介紹....9

第 5 章 網路功能設定說明 …… 14

5.1 攝像機連接網路....14
5.2 網頁選單功能說明....16

第 6 章 常見問題排除 …… 36

第 7 章 安全指示 …… 37

版權資訊 38

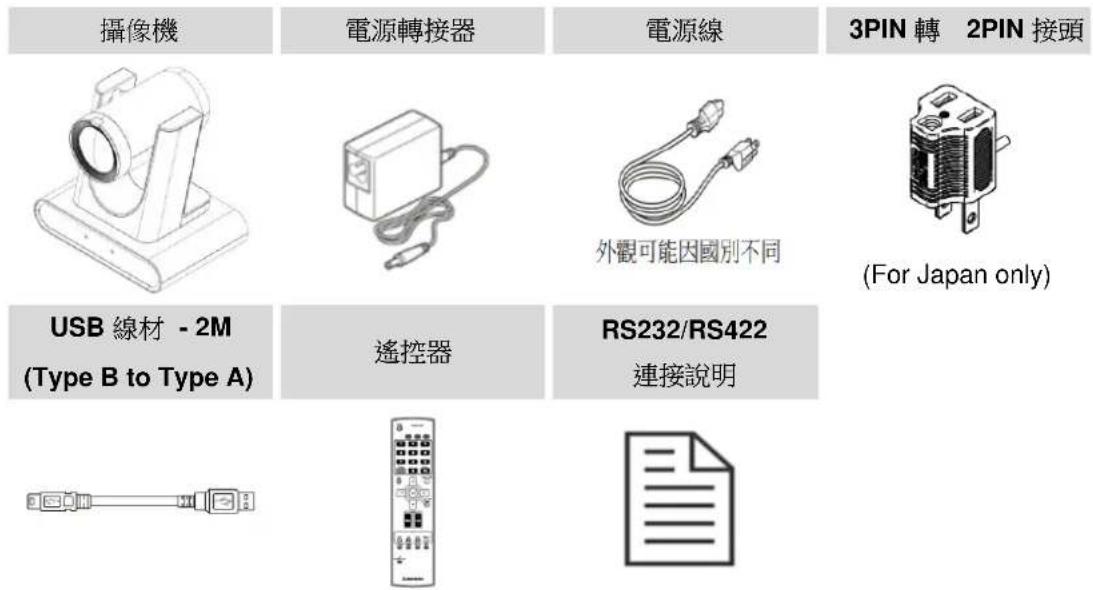

第 1 章 配件清單

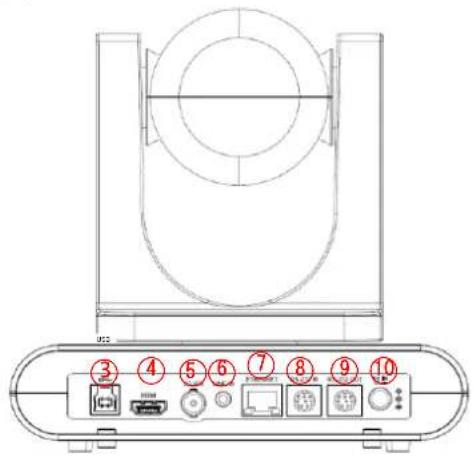

2.1 產品 I/O 功能介紹

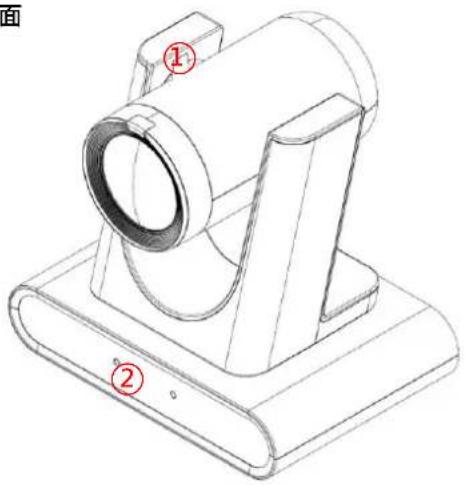

正面

背面

NO.	項目	功能說明
1.	主攝像鏡頭	高清攝像鏡頭
2.	Power/ Standby LED 指示燈	顯示攝像機狀態,請參考 2.2 LED 證號指示說明
3.	USB 孔	連接電腦 USB 端口,提供 USB 訊號影像
4.	HDMI 輸出	HDMI 輸出 (支援 Audio 輸出)
5.	3G-SDI 輸出	3G-SDI 輸出 (支援 Audio 輸出)
6.	音訊輸入	3.5mm LINE IN
7.	網路孔	網路線端口,支援 PoE (IEEE802.3at)供電
8.	RS-232 輸入	RS-232 輸入端口,最多可串接 7 台攝像機
9.	RS-232 輸出	RS-232 輸出端口,最多可串接 7 台攝像機
10.	DC 12V 電源插孔	DC 供電連接端口

2.2 LED 燈號指示說明

狀態	Power	Standby
開機中	綠燈	橘燈
使用中	綠燈	無燈號
待機中	無燈號	橘燈
追蹤/智能取景模式	綠燈閃爍	綠燈閃爍

3.1 應用場景

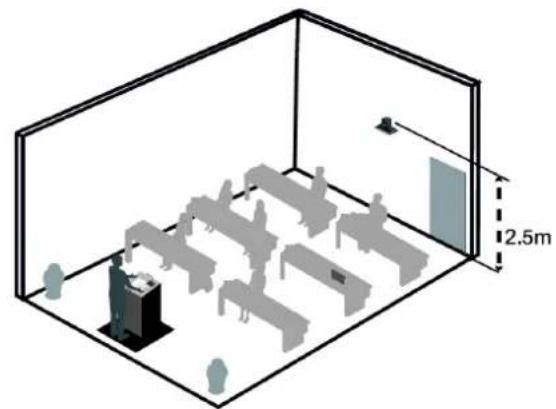

3.1.1 VC-TR60/VC-TR60, Dante AV-H 建議安裝距離/高度

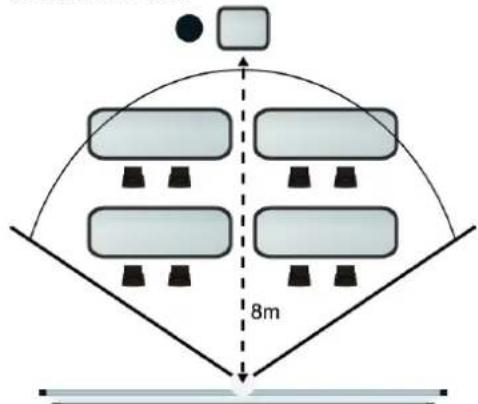

• 建議最佳追蹤目標距離: 8m
- 建議最佳高度: 2.5m

<注意>為保持最佳追蹤效果，請避免背景中的海報/螢幕/顯示器/電視等物品出現人像圖案

3.2 安装前準備

高清攝像機的安裝和連接需要專門的技巧，若用戶自行安裝時請依照安裝步驟循序安裝，且確認設備之安裝穩定牢固，並注意自身安全，避免意外。

3.2.1 確認安裝環境的安全性，請勿將機體安裝於不可靠之天花板或易於掉落之處，以免發生意外。
3.2.2 請先檢查箱內之配件是否齊全，若有缺件，請與供應商連絡並告知短缺之配件，且請保持箱體配件之完整。
3.2.3 安裝前須事先規劃攝像機安裝的位置，請依照下列項目規劃安裝的位置

• 確認取像物件的擺設位置。
• 確認攝像機與其他燈源是否保持適當距離。

3.3 安装說明

3.3.1 我想要將攝像機安裝於桌面
3.3.1.1 安装注意事项

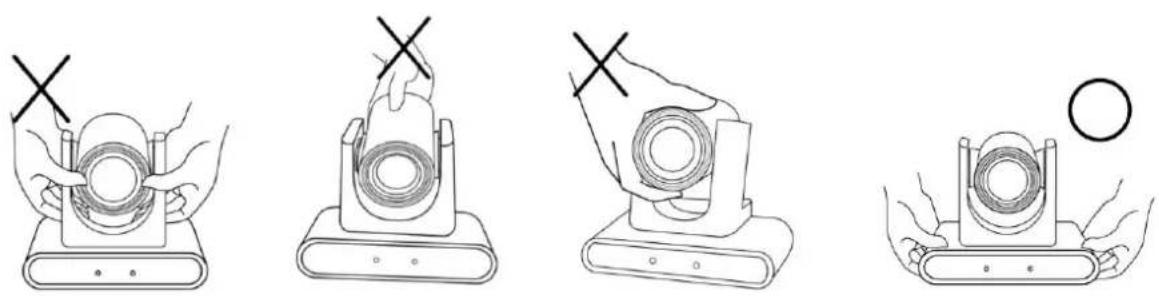

• 請將機台安裝於平坦的桌面
• 搬運時，勿用手抓取攝像機頭
  • 請勿用手轉動攝像機頭，不當的轉動可能會導致攝像機故障

3.3.2 我想要將攝像機安裝於天花板/牆面/電視架

Lumens 提供以下選配配件，若有需求可聯繫經銷商購買

• VC-WM14 三合一摺疊支架
• VC-WM15天花板懸掛支架

支架安裝方式，請至 Lumens 網站下載 VC-WM14/VC-WM15 快速安裝手冊

◆ 安裝於電視上

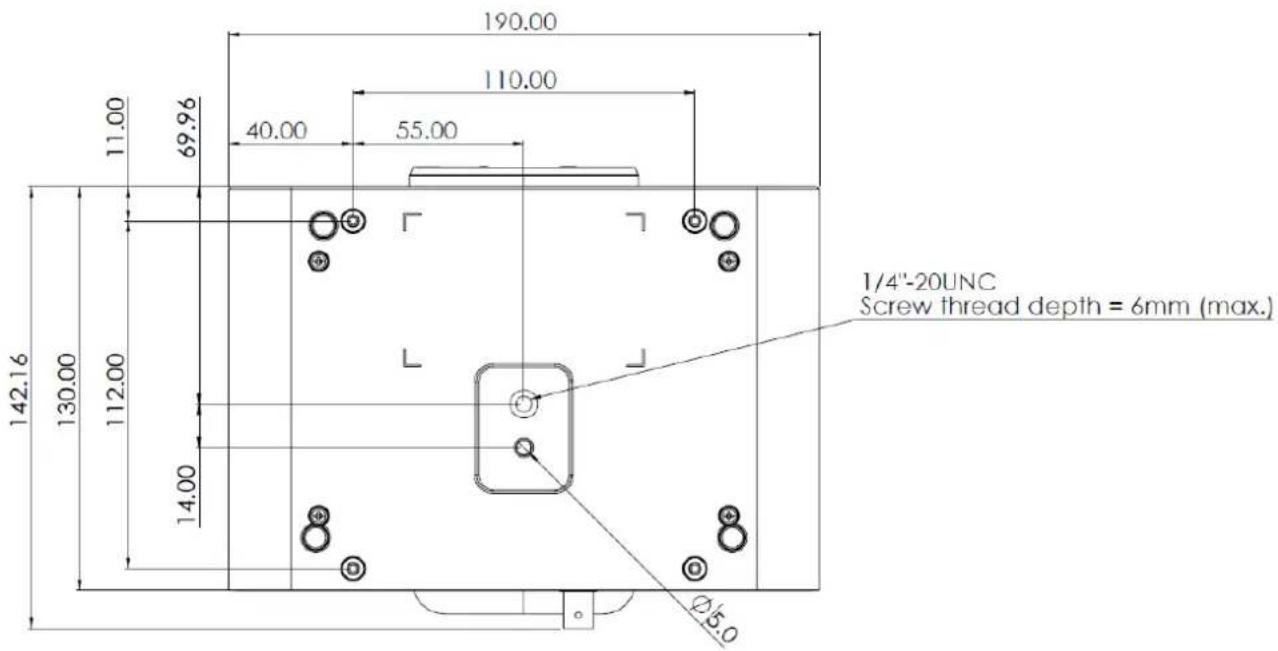

底部三腳架鎖孔，可安裝於標準規格 1/4"-20 UNC 的雲台三腳架上

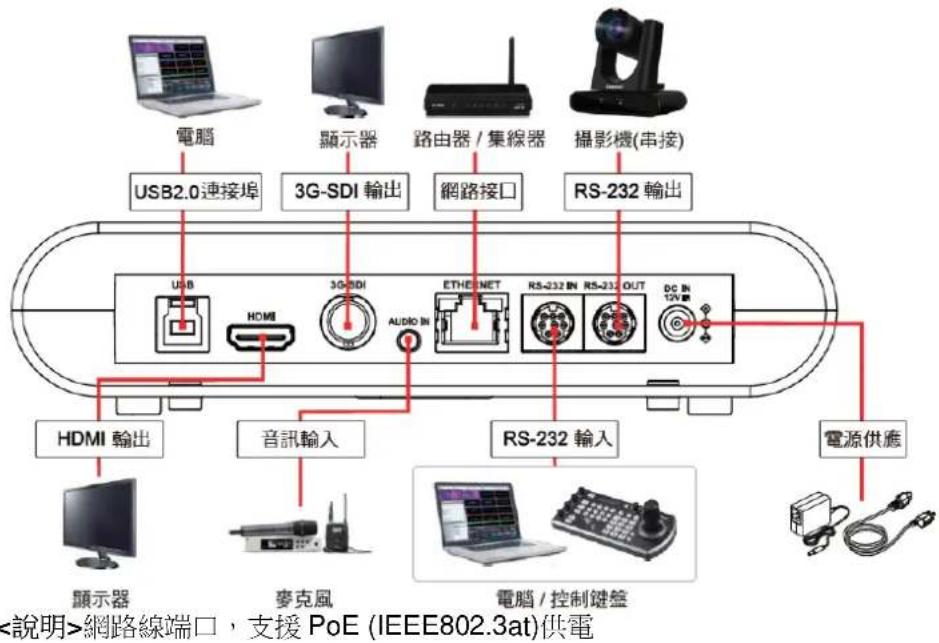

3.4 連接裝置

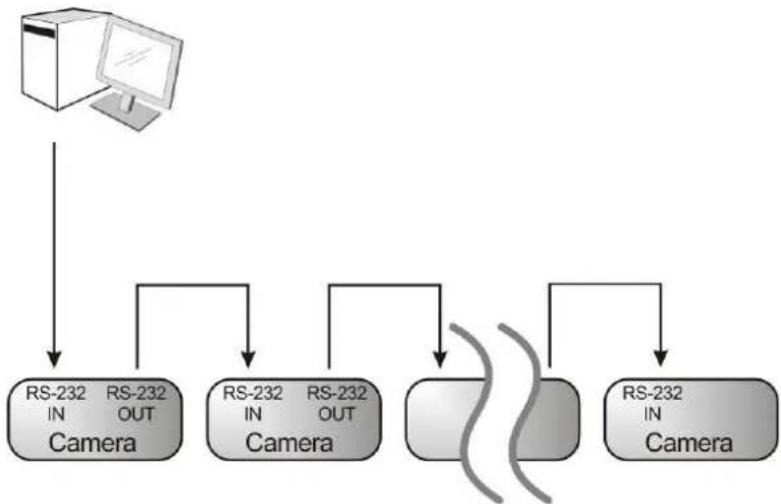

3.4.1 連接 RS-232(最高可連接 7 台 Lumens 攝像機)

■ RS-232 腳位定義說明

▼ RS-232 IN Pins Instructions

編號	項目	說明
1.	Power	電源開關
2.	Preset	■數字鍵 0-9: 點擊可呼叫預設位■ Preset: 指定 ID(0~9),儲存目前位置資料■ Reset: 指定 ID(0~9),清除該位置資料
3.	Menu	開啟 OSD 選單
4.	Pan/ Tilt/ Enter	■ Pan/ Tilt: 移動鏡頭■ Home-Enter: 回到首頁/執行
5.	Info	狀態資訊
6.	Zoom	■ Fast: 快速調整影像大小■ Slow: 微調影像大小
7.	Focus	■ Auto: 自動對焦■ Manual: 開啟手動對焦■ Far/ Near: 手動模式下,調整焦距
8.	Auto Tracking	■ On/Off: 開啟/關閉 自動追蹤■ Full: 全身追蹤■ Upper: 半身追蹤■ Switch: 切換追蹤目標
9.	L/R Direction Set	左右轉向相反/一般 狀態切換
10.	Mirror	旋轉畫面(關閉/ 鏡像 /翻轉 /旋轉)
11.	Camera select	選擇 ID 1~3 的攝像機
12.	Back Light	開啟/關閉 背光補償
13.	Pan/Tilt Reset	清除 水平/傾斜 設定
14.	Auto Framing	■ On/Off: 開啟/關閉 智能取景■ Trigger: 手動框選校正

4.2 螢幕選單

<說明>使用遙控器按[MENU]，叫出螢幕選單；預設值用底線粗體表示。

第一層主項次	第二層次項次	第三層調整值	功能說明
曝光(Exposure)	模式 (Mode)	全自動/快門先決/光圈先決/手動模式/白板	曝光模式設定
	曝光補償(Exposure Comp.)	開啟/關閉	開啟/關閉 曝光補償
	曝光補償等級(Exposure Comp.Level)	-6~C~4	曝光補償(Exposure Comp.)開啟後可調整
	快門速度(ShutterSpeed)	1/10000~1/1	當曝光模式設定為快門先決或手動模式時可調整
	光圈等級(Iris Level)	F1.8~C~F11/Close	當曝光模式設定為光圈先決或手動模式時可調整
	增益限制(Gain Limit)	8~30dB	電子增益最大之限制值
	增益水平(GainLevel)	0~45dB	當曝光模式設定為手動模式時可調整
	寬動態 (WDR)	關閉/1/2/3	寬動態設定
白平衡(WhiteBalance)	模式 (Mode)	1. 自動2. 室內3. 室外4. 觸發白平衡5. 自動白平衡6. 手動模式7. 鈉燈	選擇色溫模式1. 4000k ~ 7000k2. 3200k3. 5800k4. 1700k ~ 10000k5. 1700k ~ 10000k6. 自訂7. 2800k
	單次觸發(One Push Trigger)	ENTER	單次執行
	色溫調整 紅色(Manual Red)	0~C~128	當白平衡模式設定為手動模式時可調整
	色溫調整 藍色(Manual Blue)	0~C~128	當白平衡模式設定為手動模式時可調整
追蹤功能(Tracking)	類型(Type)	自動追蹤/智能取景
圖片(Picture)	3D雜訊抑制(3D NR)	關閉/低/標準/最高	3D雜訊抑制
	影像模式(Image Mode)	預設/自定義	使用者可自行定義喜好的影像風格
	Gamma	0~C~3	當影像模式設定為自定義時可調整
	亮度(Brightness)	0~C~25	當影像模式設定為自定義時可調整
	對比(Contrast)	0~C~25	當影像模式設定為自定義時可調整
	飽和度(Saturation)	0~C~25	當影像模式設定為自定義時可調整
	銳利度(Sharpness)	0~C~11	當影像模式設定為自定義時可調整
水平 傾斜變焦(Pan Tilt Zoom)	水平/傾斜 限制(Pan/Tilt Limit)	開啟/關閉	開啟/關閉 角度限制設定
	水平 右限制(Pan Right Limit)	0~170	向右角度限制
	水平 左限制(Pan Left Limit)	-170~0	向左角度限制
	水平 上限制(Tilt UP Limit)	0~90	向上角度限制
	水平 下限制(Tilt Down Limit)	-30~0	向下角度限制
	水平翻轉(Pan Flip)	開啟/關閉	開啟後 Pan command 會相反
	傾斜翻轉(Tilt Flip)	開啟/關閉	開啟後 Tilt command 會相反
	預設位速度(Preset Speed)	5/25/50/80/120 度/秒	設定執行 預設位時雲台的轉動速度
	PTZ 速度補償(PTZ Speed Comp)	開啟/關閉	設定 水平/傾斜 移動速度跟隨變焦位置而有所不同
	數位變焦模式(D-Zoom Mode)	數位變焦/無損變焦	設定變焦模式
	數位變焦/無損變焦限制(D-Zoom/ Sensor Zoom Limit)	數位變焦: x1~x8無損變焦: x1~x3	選擇變焦模式後可設定變焦限制
數位效果(D-Effect)	鏡像(Mirror)	關閉/鏡像/翻轉/鏡像+翻轉	設定畫面翻轉模式
自動對焦(Auto Focus)	對焦反應速度(AF Sensitivity)	低/中/高	AF觸發的速度,速度越高,AF觸發的速度越快
	對焦區域(AF Frame)	中央區域/全區域	對焦區域設定,設成中央區域時,以畫面中央區域內來做對焦,全區域則以完整畫面來計算對焦
	對焦跟隨(Zoom tracking)	開啟/關閉	此功能在手動對焦 MF模式下方可設定設定手動對焦模式下,鏡頭縮放過程中是否啟用對焦
	PTZ輔助對焦(PTZ Assist)	開啟/關閉	此功能在手動對焦 MF模式下才可設定開啟當啟用 PTZ輔助對焦,進行 PTZ控制會觸發對焦,場景變化不會觸發對焦
網路	DHCP	開啟/關閉	開啟/關閉 動態主機設定
(Ethernet)	IP 位址(IP Address)	192.168.100.100	當 DHCP 設定為 Off 時可設定
	子網路遮罩(Subnet mask)	255.255.255.0
	閘道器(Gateway)	192.168.100.254
聲音(Audio)	音頻(Audio Enable)	開啟/關閉	開啟/關閉 聲音輸出
	聲道音效(Audio In)	Line In
	音量(Audio Volume)	0~C~10	音量設定
	聲音延遲(Audio Delay)	開啟/關閉	當聲音與影像發生不同,可開啟此功能設定聲音延遲時間
	聲音延遲時間(毫秒)(Audio Delay Time(ms))	-10~-500ms	聲音延遲時間設定
	編碼採樣率(Encode Sample Rate)	48 KHz(AAC)	設定聲音編碼格式及採樣頻率
系統(System)	提示 (Prompt)	開啟/關閉	開啟或關閉螢幕上的提示訊息
	紅外線接收器(IR Receive)	開啟/關閉	開啟/關閉 紅外線接收當選擇關閉,遙控器將無法控制攝像機。此時可重新斷上電恢復遙控器控制。
	IR 選擇 (IR Select)	1/2/3	攝像機 IR Select 設定,需與 遙控 Camera Select 設定相同方可控制
	Tally 指示燈(Tally Lamp)	開啟/關閉	選擇開啟或關閉 Tally 指示燈功能。
	指示燈連動模式(Tally CMMD Mode)	一般/連動	設定指示燈是否與 RS232 指令連動■一般(不連動):指示燈開關與燈號模示需分開設定。·指示燈開啟,預設模式為不亮燈,需另外下指令設定燈號模式·指示燈關閉,設定燈號模式時,不會被觸發開啟■連動:·指示燈開啟,預設模式為紅燈·指示燈關閉,設定燈號模式時,連動將指示燈設定為開啟
	語言(Language)	English/中文
	鏡頭初始位置(Initial Position)	最後操作位置/第一預設值	可選擇開機後,鏡頭回到最後操作的位置或是第一預設位置<說明>第一預設位置=Preset 0
	預設凍結畫面(Motionless Preset)	開啟/關閉	功能開啟時,執行預設位將會凍結畫面,等執行完預設位才會解除凍結
	隱私權模式(Privacy Mode)	開啟/關閉	啟用/取消 隨私權模式功能開啟後,當攝像機透過遙控器或軟體關機後,鏡頭會自動轉向右下方,以確保用戶隱私

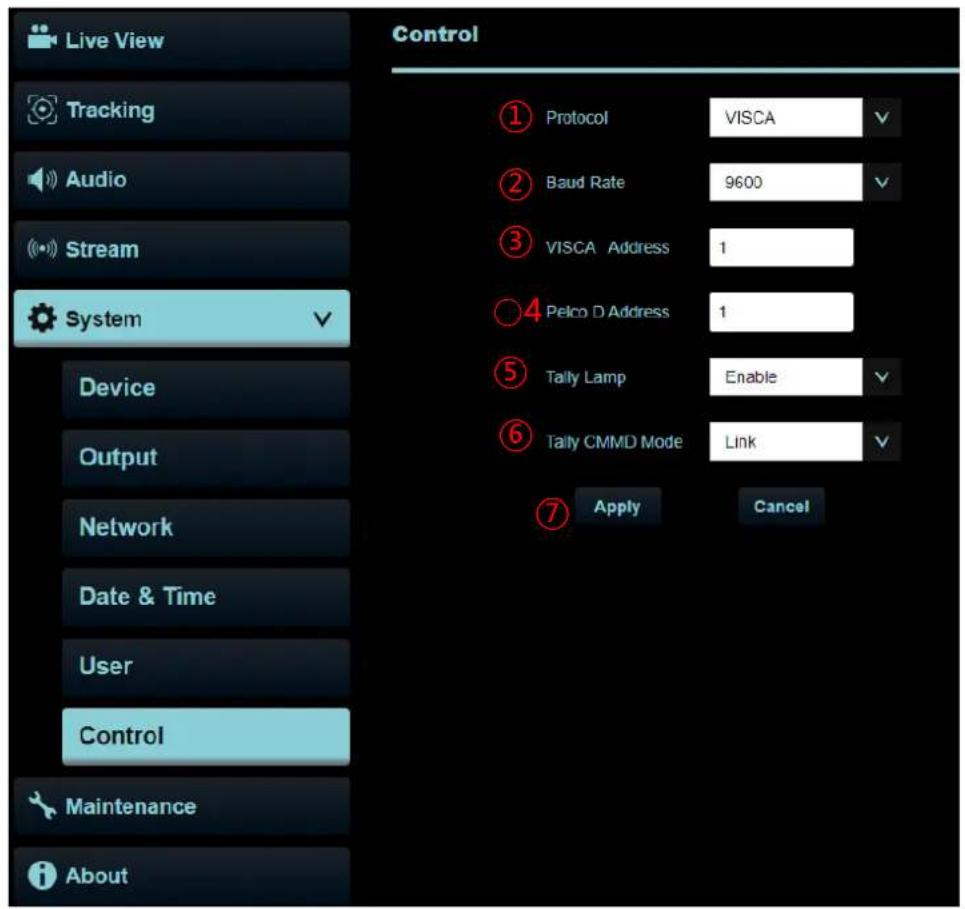

	協議 (Protocol)	VISCA	支援 VISCA 協議
	波特率(Baud Rate)	9600/38400	選擇控制訊號的傳輸速度
	VISCA 位址(VISCA Address)	0~7	可指定攝像機 ID 位址。當設定 0 為自
	HDMI	2160P 59.94/50/29.97/251080p 59.94/50/29.97/25720p 59.94/50/29.97/251080i 59.94/50	選擇 HDMI 輸出解析度
	SDI	1080p/59.94/50/29.97/25720p 59.94/501080i/59.94/50	選擇 SDI 輸出解析度
	出廠設置(Factory Reset)	開啟/關閉	恢復出廠預設值
狀態(Status)			顯示目前設定狀態

5.1 攝像機連接網路

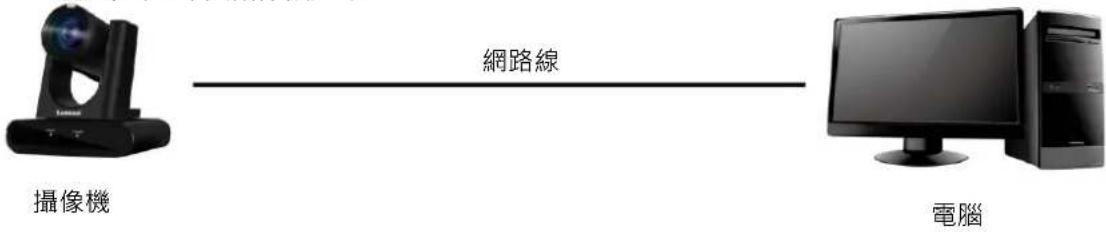

5.1.1 網路連接

常用之網路連接方式有兩種，如下所示

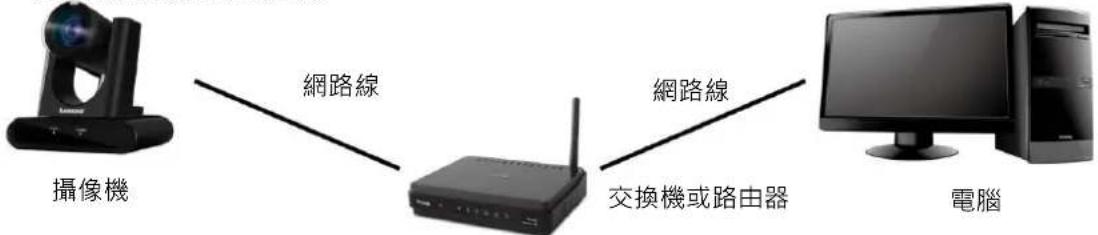

1. 通過交換機或路由器連接

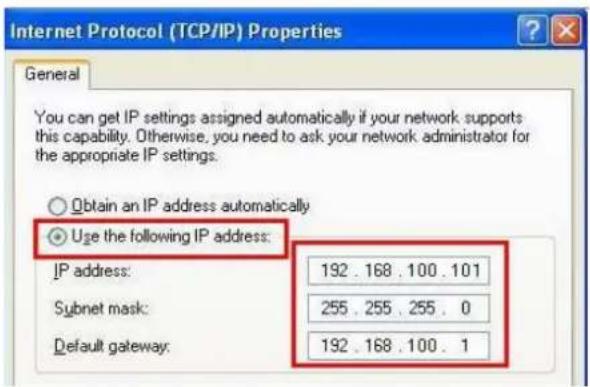

例:攝像機出廠預設 IP 位址為 192.168.100.100，需將電腦 IP 位址設定相同網段如 192.168.100.101，

電腦才可正確與攝像機連線

- 修改電腦網路設定

■ 開啟瀏覽器，在網址列輸入攝像機的 IP 位址

例：http://192.168.100.100 (預設 IP 位址)

■ 輸入管理者帳號及密碼

<說明>初次登入請參考 5.2.10 系統設置-使用者 修改預設密碼

5.1.3 使用 RTSP 播放器觀看畫面

可使用免費軟體進行 RTSP 連線，例：VLC、Quick Time、PotPlayer 等軟體

RTSP 連線位址格式如下：

• RTSP Stream 1 => rtsp://攝像機 IP:8557/stream1
• RTSP Stream 2 => rtsp://攝像機 IP:8557/stream2

如啟用密碼驗證，RTSP 連線位址如下：

• rtsp://Username:Password@VC IP address:8557/stream1(or stream2)
• 啟用密碼驗證功能，請參考 5.2.8 系統設置-網路

範例：

開啟 VLC 軟體，點擊[開啟網路串流]，輸入 URL：rtsp://192.168.100.150:8557/stream1

No	項目	功能說明

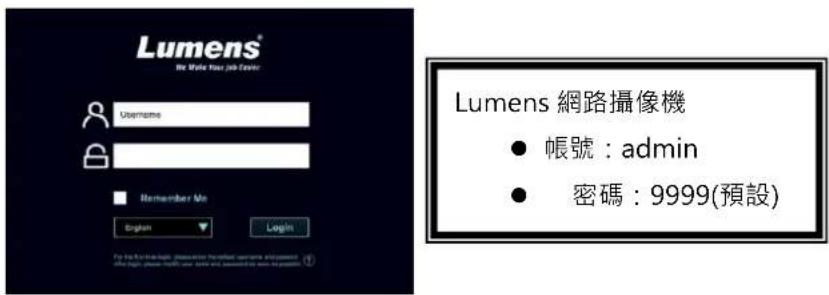

1	使用者登入帳號	請輸入使用者登入帳號(預設:admin)
2	使用者密碼	請輸入使用者密碼(預設:9999)<說明>初次登入請參考5.2.11系統設置-使用者修改預設密碼
3	記住使用者帳號與密碼	將使用者登入帳號和密碼儲存至瀏覽器,下次登入可不必重新輸入
4	語言	支援英文/繁體中文/簡體中文
5	登入	登入網頁管理頁面

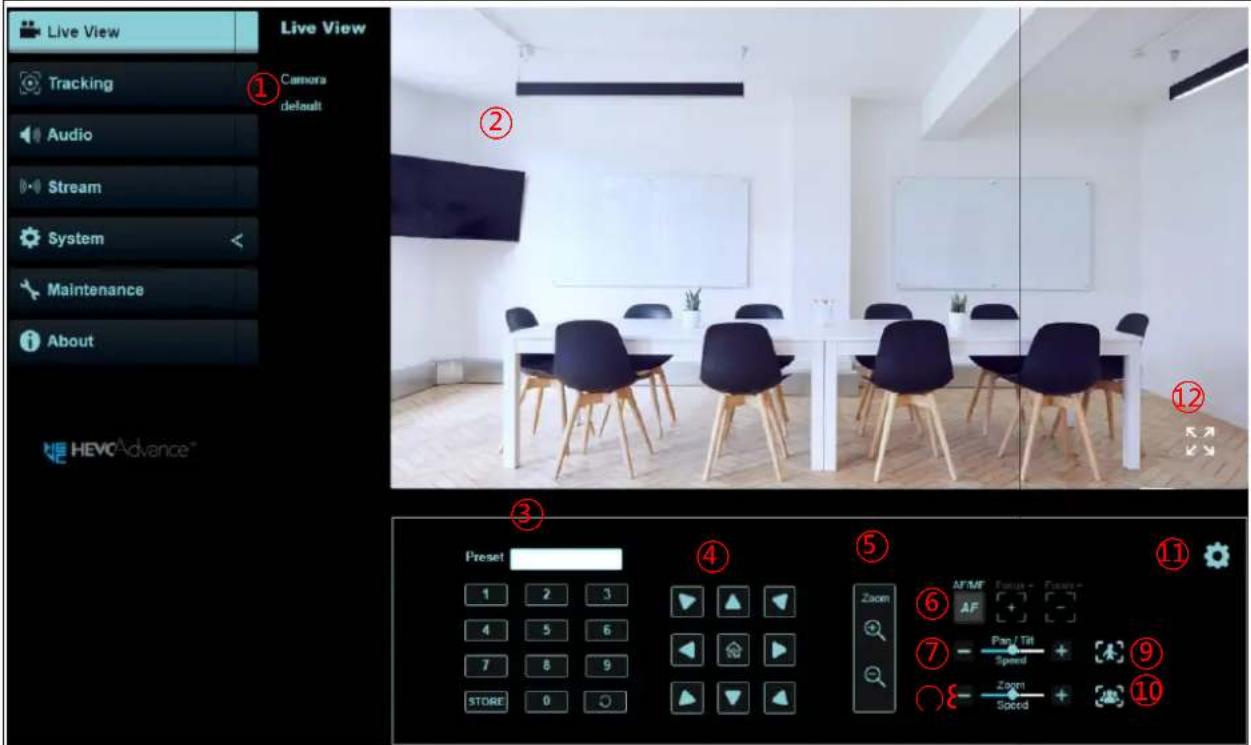

5.2.2 即時影像-雲台控制

No	項目	功能說明
1	攝像機名稱/位置	顯示攝像機名稱/位置可參考5.2.7系統-裝置
2	預覽窗格	顯示目前攝像機所拍攝的畫面
3	預設位設定	先選擇號碼,再選擇儲存或載入
4	水平/傾斜設定	調整攝像機畫面水平/傾斜位置
5	變焦	放大縮小倍率
6	AF/MF	切換自動對焦/手動對焦,手動對焦下可調整焦距
7	水平/垂直度	調整鏡頭水平/垂直移動速度
8	變焦速度	調整變焦速度
9	自動追蹤	開啟/關閉自動追蹤
10	智能取景	開啟/關閉智能取景
11	攝像機設定	相關設定請參考5.2.3即時影像-攝像機設定
12	放大預覽窗格	放大/縮小預覽畫面

5.2.3 即時影像-攝像機設定

No	項目	功能說明

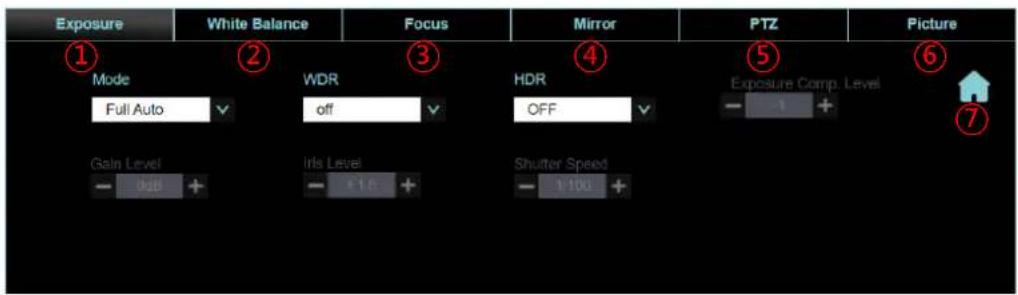

1.	曝光	■ 模式:選擇曝光模式(全自動/快門先決/光圈先決/手動模式/白板)■ 寬動態:設定寬動態等級以取得較佳的影像■ 高動態:設定高動態開啟/關閉以取得較佳的影像■ 曝光補償等級:選擇曝光補償等級■ 增益水平:調整增益水平("手動模式"下 可設定)■ 光圈等級:調整光圈大小("手動模式"或"光圈優先"下 可設定)■ 快門變焦:調整快門速度("手動模式"或"快門優先"下 可設定)
2.	白平衡	■ 模式:選擇色溫模式■ 色溫調整 紅色/藍色:調整紅色/藍色色溫("手動模式"下 可設定)■ 單次觸發:單次執行色溫調整 ("單次觸發"模式下 可設定)

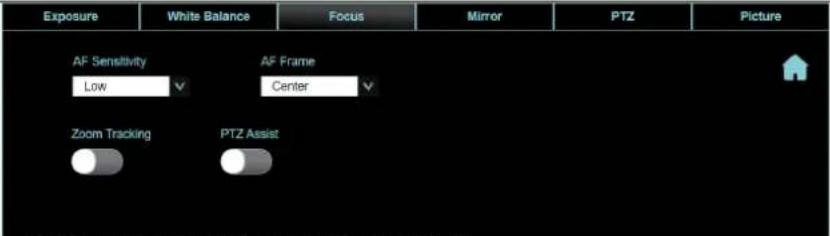

3.	對焦	■ 對焦反應速度:設定自動對焦之靈敏度■ 對焦區域:設定自動對焦的範圍■ 對焦跟隨:鏡頭縮放時的對焦模式("手動模式"下 可設定)■ PTZ輔助對焦:PTZ變化是否啟用自動對焦("手動模式"下 可設定)<說明>當啟用PTZ輔助對焦,進行PTZ控制時會觸發對焦,場景變化不會觸發對焦
4.	鏡像	■ 鏡像:設定畫面鏡像■ 翻轉:設定畫面翻轉

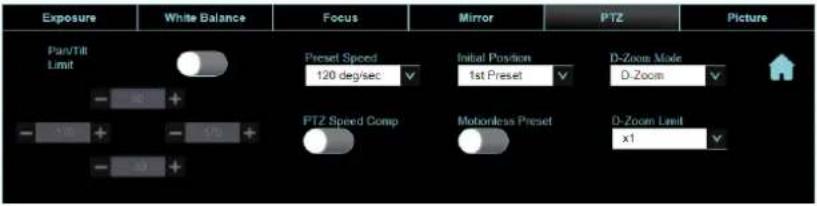

5.	水平 傾斜 變焦(PTZ)	■水平/傾斜限制:開啟後,可設定水平/傾斜限制■預設位速度:設定執行Preset時雲台的轉動速度■鏡頭初始位置:設定開機後,鏡頭回到最後操作的位置或是第一預設位置<說明>第一預設位置=Preset 0■數位變焦模式:選擇數位變焦/無損變焦■數位變焦/無損變焦限制:設定縮放限制■PTZ速度補償:開啟後,水平/傾斜移動速度跟隨變焦位置而有所不同■預設凍結畫面:功能開啟時,執行Preset將會凍結畫面,等執行完Preset才會解除凍結

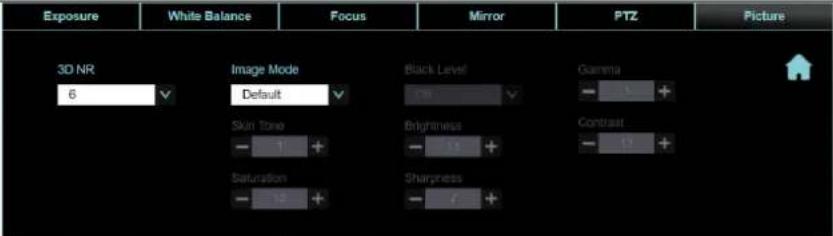

6.	圖片	■3D雜訊抑制:3D雜訊抑制設定■影像模式:使用者可自行定義喜好的影像風格■Gamma:調整Gamma等級,當影像模式設定為自定義時可調整■亮度:調整影像亮度,當影像模式設定為自定義時可調整■對比度:調整影像對比度,當影像模式設定為自定義時可調整■飽和度:調整影像飽和度,當影像模式設定為自定義時可調整■銳利度:調整影像銳利度,當影像模式設定為自定義時可調整
7.	雲台控制	回到雲台控制頁面

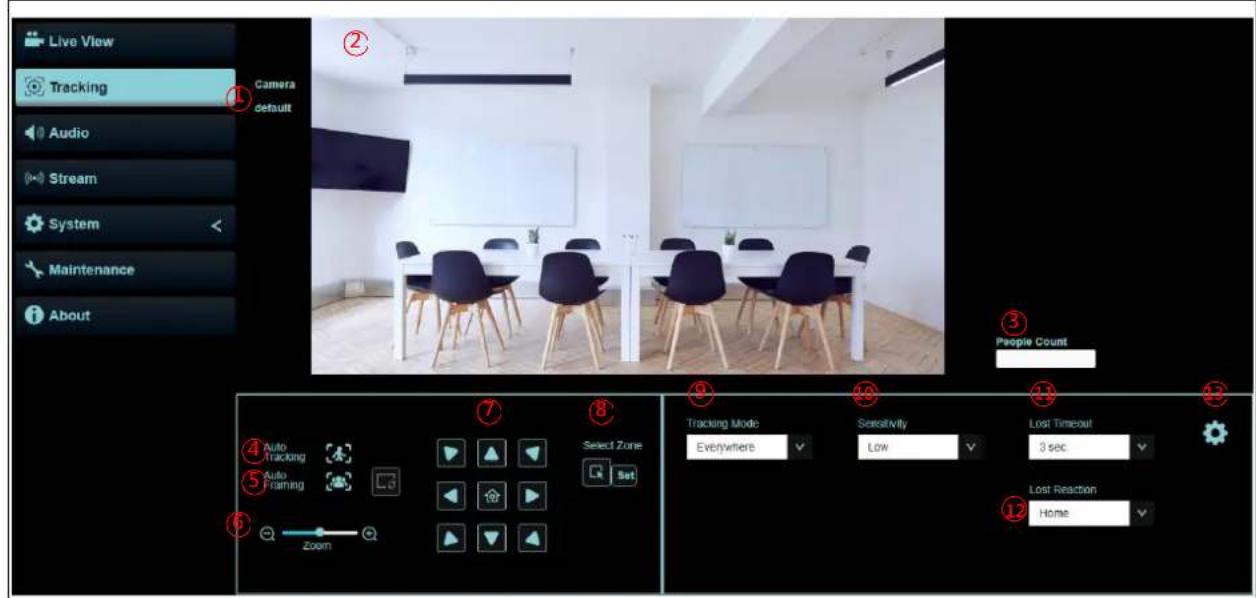

5.2.4 追蹤

No	項目	功能說明
1.	攝像機名稱/位置	顯示攝像機名稱/位置,可參考5.2.系統-裝置
2.	預覽窗格	顯示目前攝像鏡頭所拍攝的畫面
3.	人數計算	顯示系統自動計算畫面中人物數量
4.	自動追蹤	開始/停止自動追蹤<說明>自動追蹤/智能取景僅支援擇一使用
5.	智能取景	開始/停止智能取景依會議中人數變化,自動偵測人體位置,並自動縮放畫面到能容納所有參與者的最適合大小。<說明>自動追蹤/智能取景僅支援擇一使用※若畫面框未依實際人數變化,可點選執行取景校正。
6.	倍率縮放	放大縮小倍率
7.	水平/傾斜設定	調整攝像機畫面水平/傾斜位置<說明>自動追蹤/智能取景開啟時,不支援PTZ設定
8.	選擇區域	點擊並拖曳滑鼠框選區域,再點擊畫面會放大至選擇區域再次點擊取消放大區域
9.	追蹤模式	設定追蹤模式(全域追蹤/平台追蹤/分區追蹤/智能取景)
10.	靈敏度	設定追蹤靈敏度
11.	目標丟失時間	設定追蹤目標丟失多久時間需採取動作
12.	目標丟失位置	設定追蹤目標丟失後的動作
13.	追蹤模式進階設定	全域追蹤/平台追蹤/分區追蹤進階設定
13.1	設定-全域追蹤

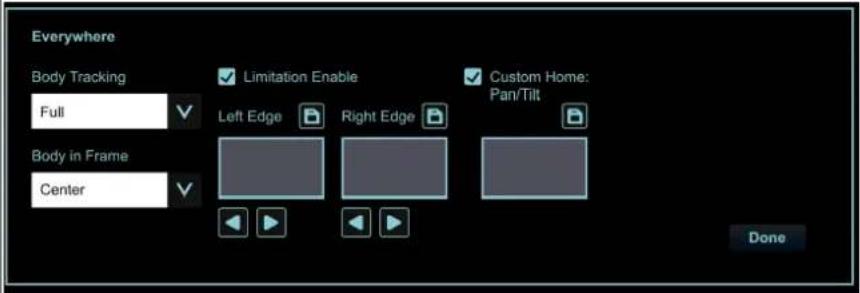

		設定步驟請參考 5.2.4.1 全域追蹤■人物追蹤:設定全身/半身■人物畫中位置:設定人物於畫面中的位置■啟用邊界限制:勾選設定左/右邊界■自定義返回:當"丟失後動作"設定為"返回"時,可自定義返回位置(僅記憶水平/傾斜位置)

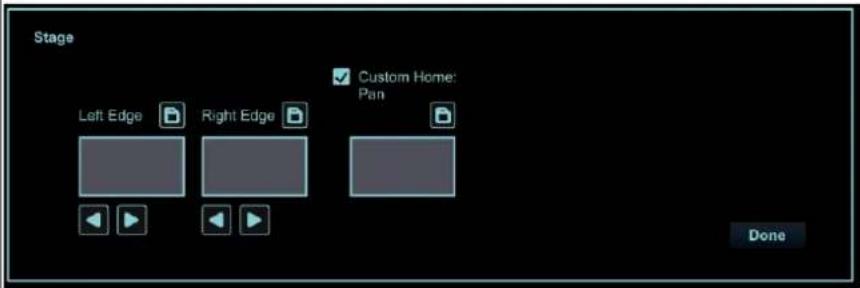

13.2	設定-平台追蹤
		■設定平台左/右邊界,設定步驟請參考 5.2.4.2 平台追蹤■自定義返回:當"丟失後動作"設定為"返回"時,可自定義返回位置(僅記憶水平位置)
13.3	設定-分區追蹤	設定分區追蹤,共可設置 4個區域。當人物進入分區區域,鏡頭切換至分區位置,區域內不執行追蹤,分區區域外為全域追蹤設定步驟請參考 5.2.4.3 分區追蹤

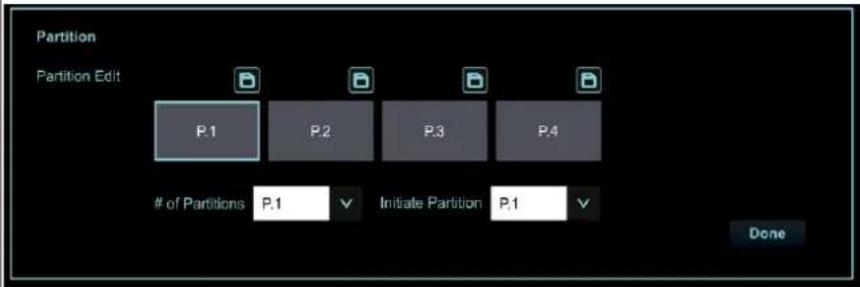

		■分區設定:可編輯、儲存分區位置及預覽分區畫面。分區畫面可點擊放大,再點擊放大圖示取消預覽。■分區數量:設定分區數量■起始分區:設定起始分區位置(追蹤時攝像機第一個跟蹤的分區)

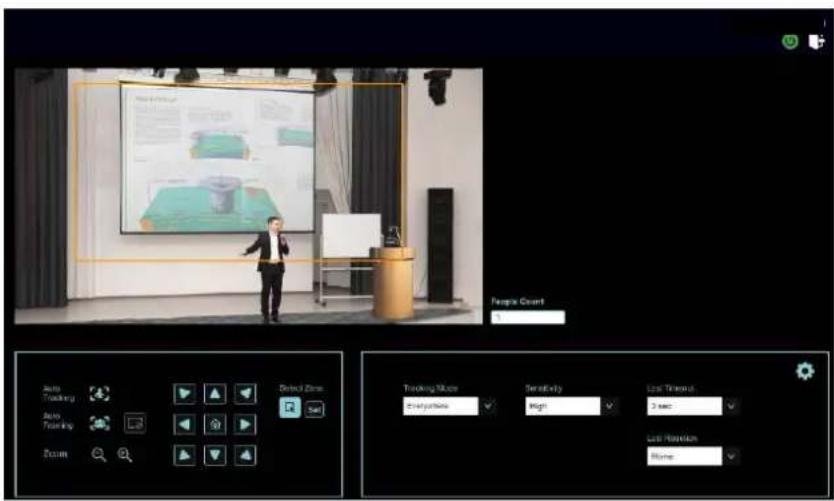

5.2.4.1 全域追蹤(Everywhere)

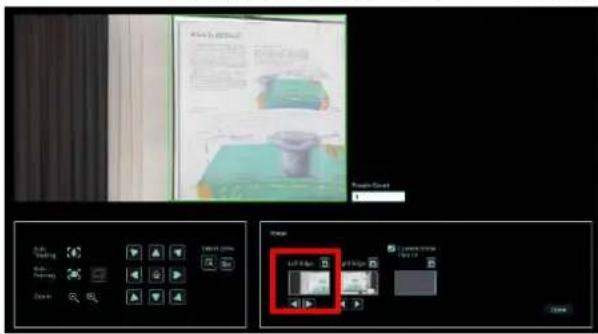

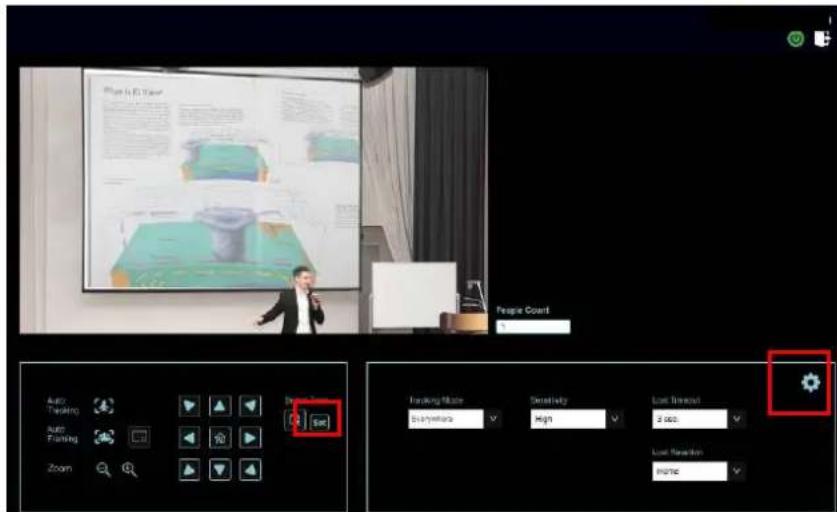

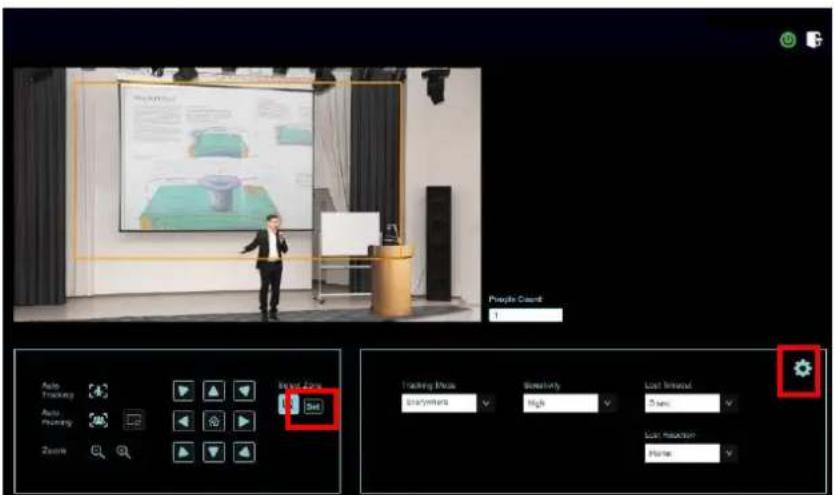

1. 追蹤模式選擇[全域追蹤]，點擊框選區域(橘框)

1. 框選完畢點擊 Set 設置，預覽畫面顯示框選區域，接著點擊進入設定

左邊邊界: 點擊 ▶ 移動位置, 完成點擊 ▶
右邊邊界：點擊 ▶ 移動位置，完成點擊
左/右邊界設定完成後，點擊 Done 完成設置

5. 追蹤模式選擇[平台追蹤]，點擊框選區域(橘框)

6. 框選完畢點擊 Set 設置，預覽畫面顯示框選區域，接著點擊進入設定

左邊邊界: 點擊 ▶ 移動位置, 完成點擊
右邊邊界: 點擊 ▶ 移動位置，完成點擊
左/右邊界設定完成後，點擊 Done 完成設置

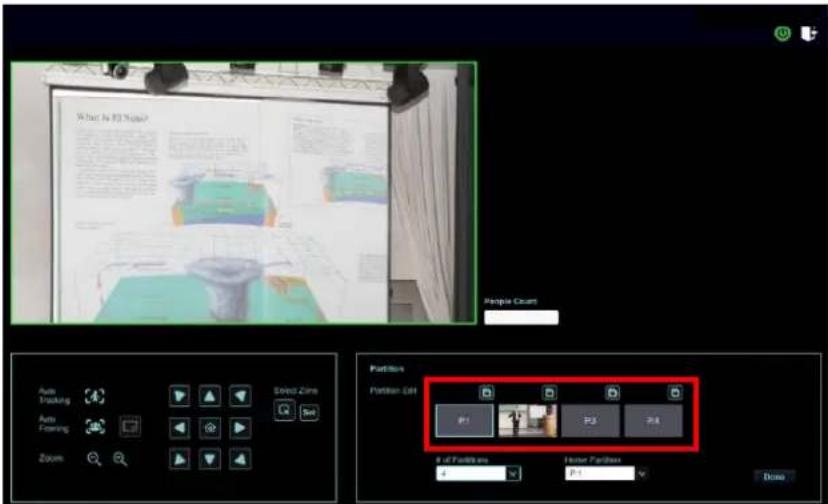

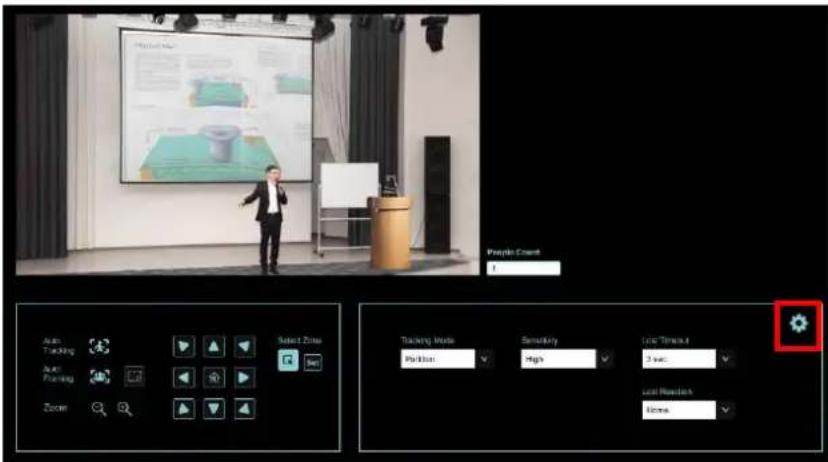

1. 追蹤模式選擇[分區追蹤]，點擊進入設定

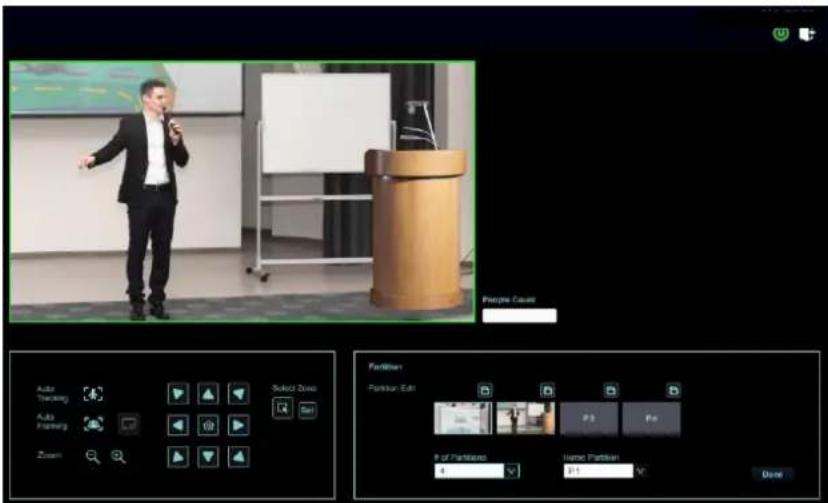

2. 使用 PTZ 功能調整至欲分區畫面，完成後按下儲存，下方分區圖示顯示為儲存位置

1. 若需設置其他分區，可接續使用 PTZ 功能調整畫面，完成後按下儲存

<說明> 若調整畫面過程中顯示為紅框，代表該位置與其他分區位置重疊，請重新調整畫面，顯示綠框後儲存

<說明> 重疊的分區位置，可能造成追蹤行為異常

No	項目	功能說明
1	啟用音訊	勾選啟用音訊功能■ 聲道音效: Line In■ 編碼類型: AAC■ 編碼取樣率: 聲音編碼格式及採樣頻率(48KHz)■ 音量: 進行音量調整
2	聲音延遲	勾選後可設定音訊延遲時間 (-10~-500ms)
3	套用/ 取消	套用/ 取消 音訊設定

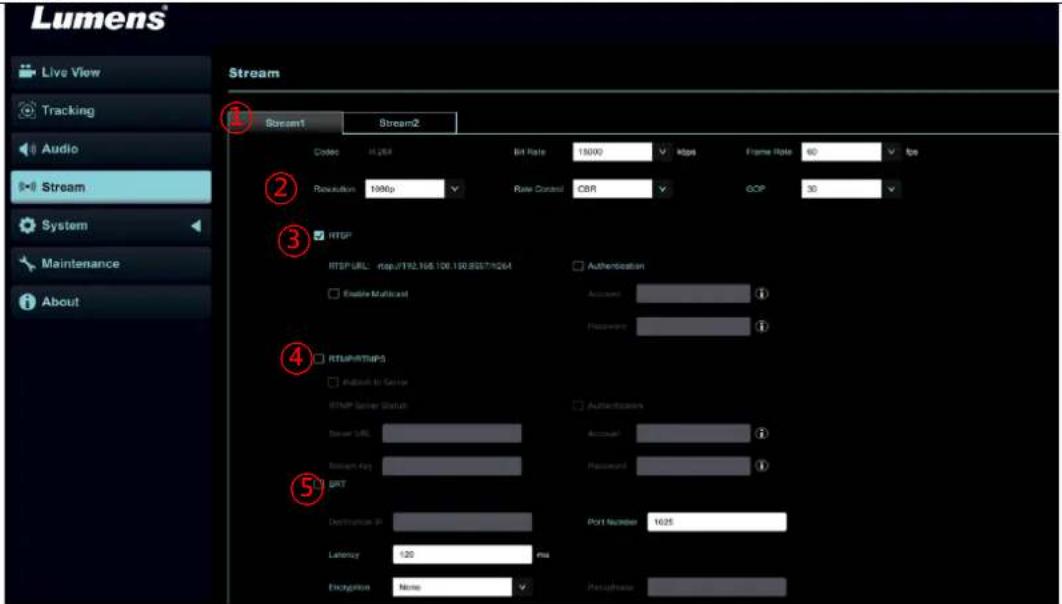

5.2.6 串流

No	項目	功能說明
1	串流 1/ 串流 2	支援 2 路串流輸出
2	串流參數設定	相關設定請參考5.2.6.1串流參數設定
3	RTSP	勾選啟用 RTSP■ 啟用 / 停用 多播當同時連線觀看即時影像之連線人數超過 4 時,建議開啟多播功能■ 啟用 / 停用 帳戶密碼驗證➢ RTSP 連線格式可參考5.1.3使用RTSP播放器觀看畫面➢ 帳戶密碼同攝像機網頁登入密碼,可參考5.2.10系統設置-使用者新增 / 修改帳戶資訊
4	RTMP/ RTMPS	依提供 RTMP 服務平台所提供 RTMP 網址,複製在此連接位址,即可將攝機畫面推流至 RTMP 服務平台如需上傳至 YouTube進行直播,請參考5.2.5音訊將音訊功能開啟
5	SRT	■ 勾選開啟及設定 SRT 串流當開啟 SRT 串流後,之後開機後會自動連線■ 埠號需設定在 1024 以上,最高為 9999<說明>下列 port 為攝像機使用,設定該 port 可能無法正常連線8554, 8556, 8557, 8080, 9090, 1935■ 延遲時間 20 至 8,000 微秒,預設值為 120 微秒

5.2.6.1 串流參數設定

功能		串流 1	串流 2
編碼格式		HEVC/ H.264	H.264
解析度		2160/ 1080p/ 720p	720p/ 480p/ 360p
比特率	設定範圍	2,000~20,000	2,000~20,000
	出廠值	15,000	3,000
速率控制		CBR / VBR
每秒張數		依支援解析度設定
圖像群組		依支援解析度設定

5.2.7 系統-裝置

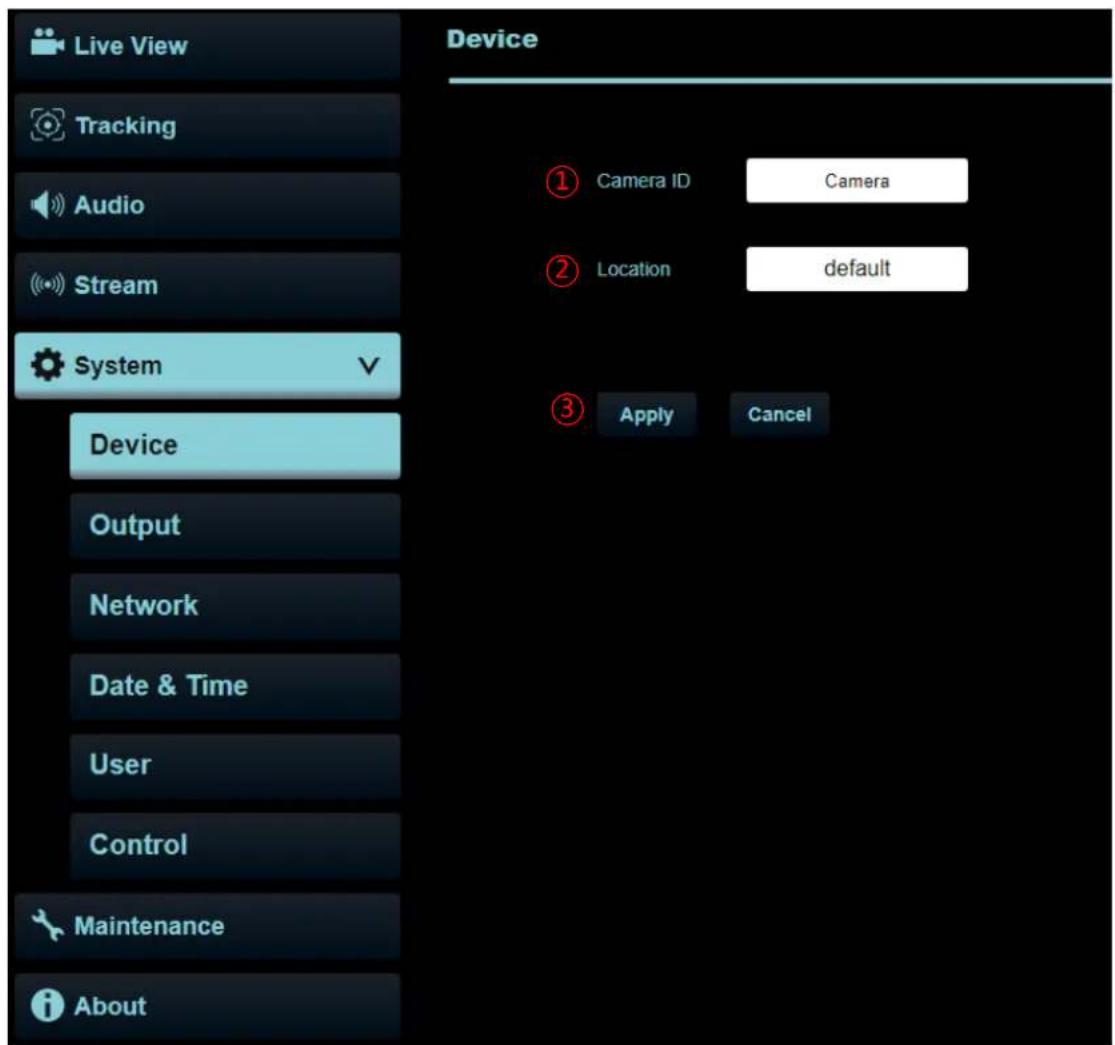

No	項目	功能說明
1	攝像機名稱	可於此修改攝像機名稱■ 攝像機名稱支援 1-15 字元■ 字元請使用英文大小寫字母或數字鍵混合,“/”與"空白"等特殊符號將無法使用<說明>修改此欄位會同步修改 Onvif 設備名稱
2	攝像機位置	可於此修改攝像機所在的位置,如 Room1■ 攝像機位置支援 1-30 字元■ 字元請使用英文大小寫字母或數字鍵混合,“/”與"空白"等特殊符號將無法使用<說明>修改此欄位會同步修改 Onvif 設備位置
3	套用/ 取消	套用/ 取消 設定

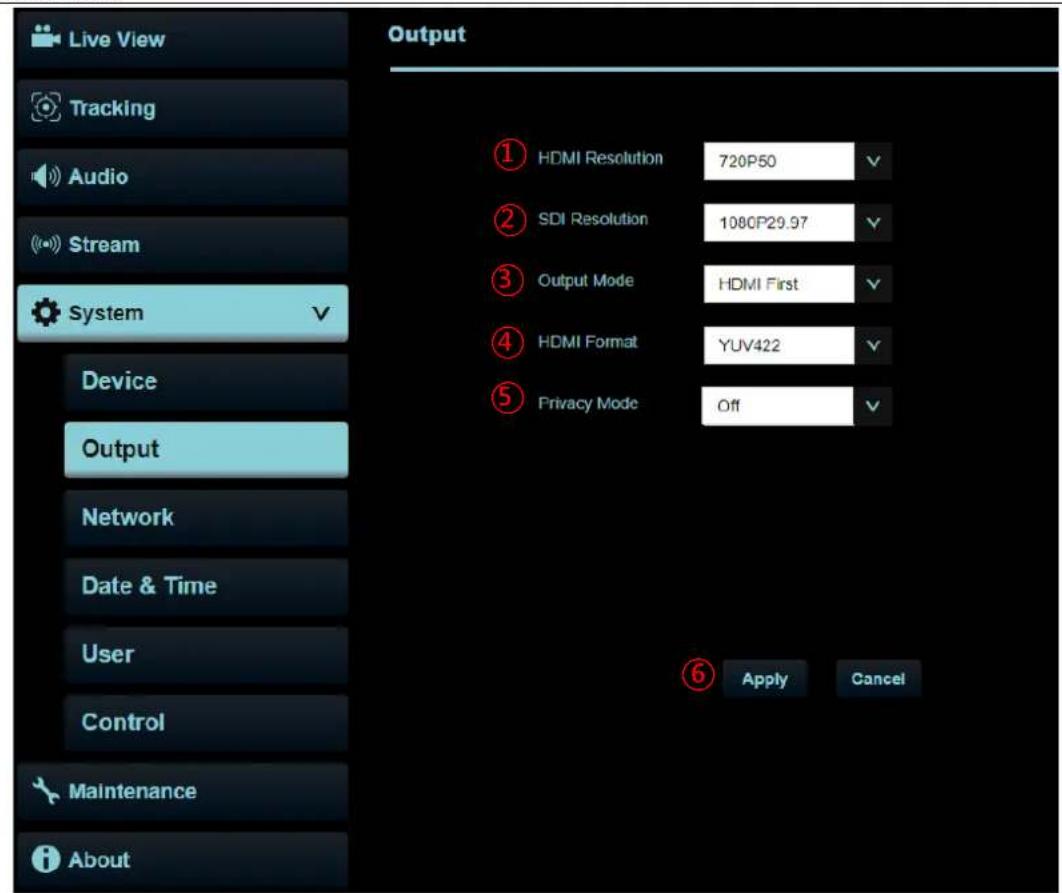

5.2.8 系統-輸出

No	項目	功能說明
1	HDMI 解析度	設定 HDMI 輸出解析度切換解析度後,攝像機會重新開機,請重新整理瀏覽器
2	SDI 解析度	設定 SDI 輸出解析度切換解析度後,攝像機會重新開機,請重新整理瀏覽器
3	輸出模式	設定 HDMI 或 UVC 優先HDMI 優先: HDMI 輸出 1080P@60,UVC 最高 1080P@30UVC 優先: UVC 輸出 1080P@60,HDMI 最高 1080P@30
4	HDMI 格式	選擇 YUV422 / RGB
5	隱私權模式(UVC)	啟用/關閉隱私權模式功能開啟後,當攝像機透過遙控器或軟體關機後,鏡頭會自動轉向右下方,以確保用戶隱私
	Dante AV-H	<說明> 僅適用 VC-TR60, Dante AV-H啟用/關閉 Dante AV-H
7	套用/取消	套用/取消設定

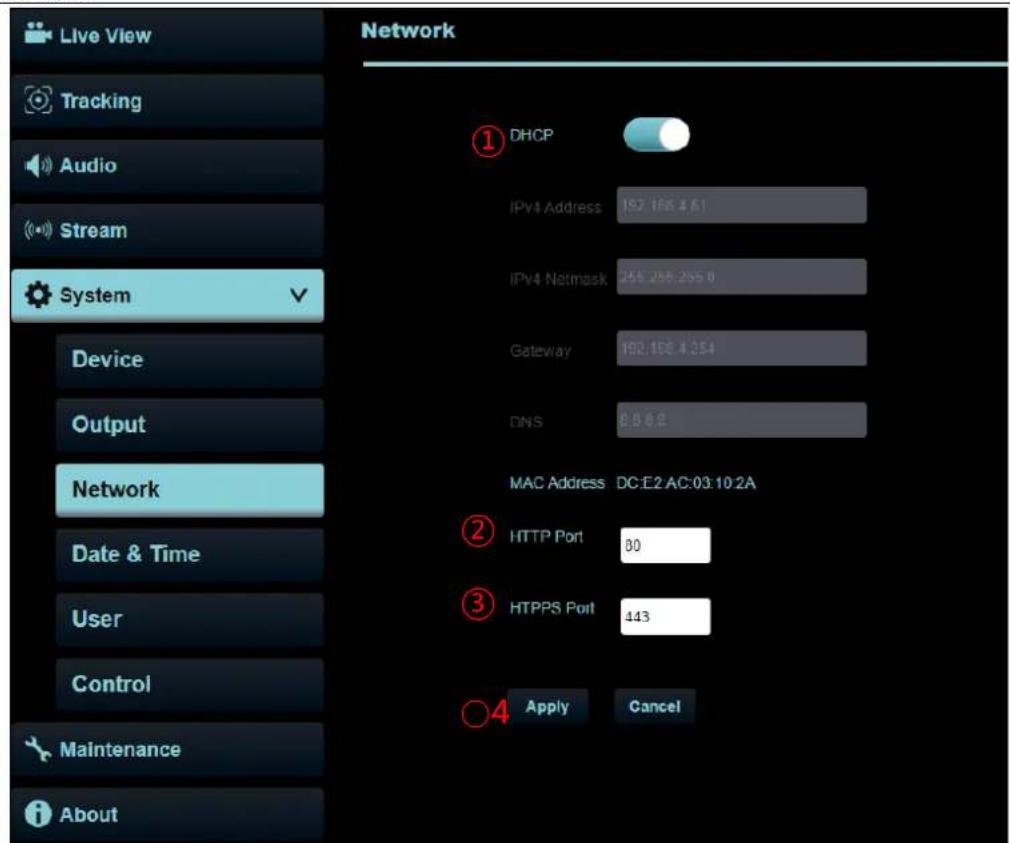

5.2.9 系統-網路

No	項目	功能說明
1	DHCP	攝像機網路設定。當 DHCP 功能關閉時,可進行修改設定
2	HTTP 埠號	設定 HTTP 通訊埠,預設為 Port 80
3	HTTPS 埠號	設定 HTTPS 通訊埠,預設為 Port 81
4	套用/ 取消	套用/ 取消 設定

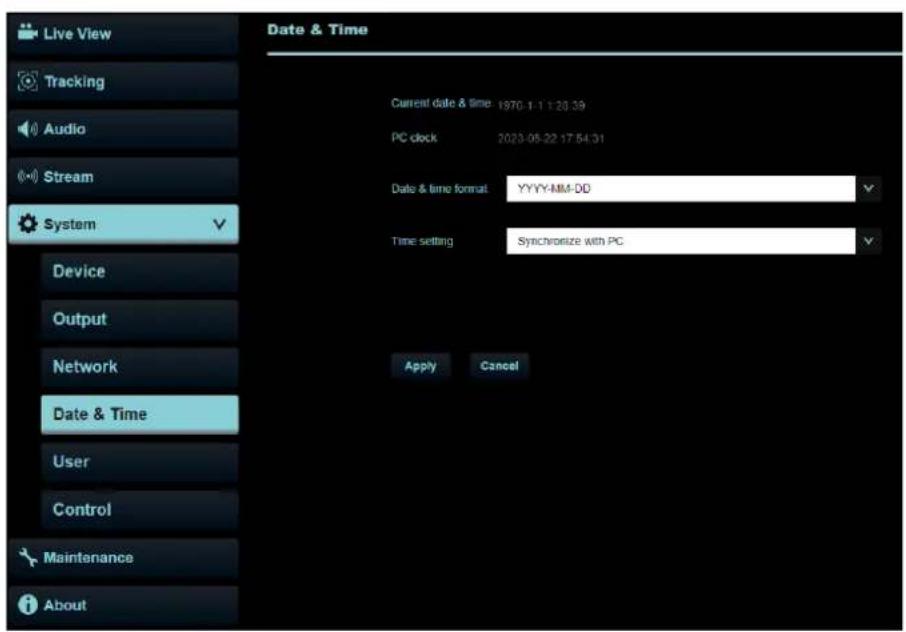

5.2.10 系統-日期 & 時間

功能說明

顯示當前攝像機/電腦日期與時間，可設定顯示格式及同步方式

當[時間設定]選擇手動設定時，可自訂日期與時間

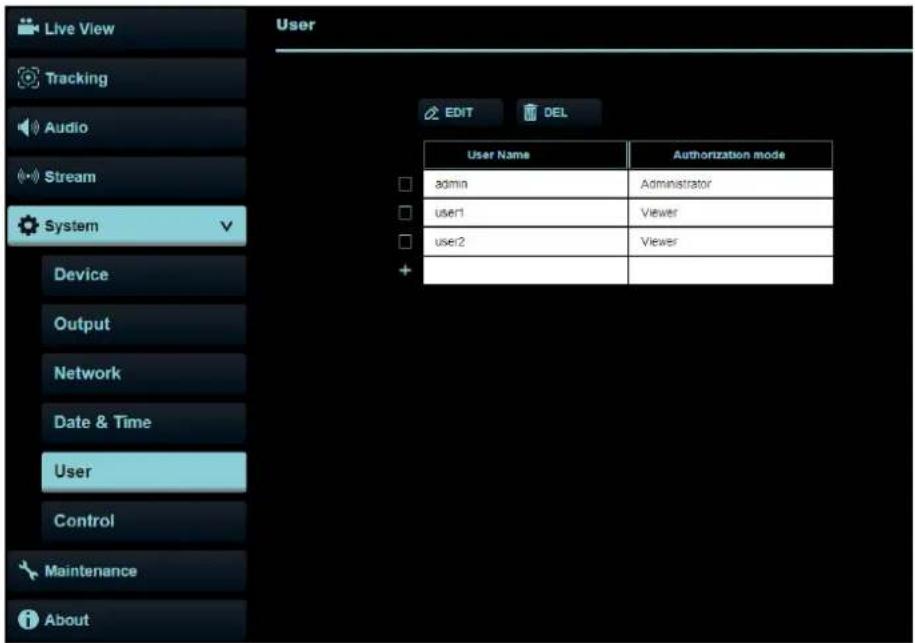

5.2.11 系統-使用者

■ 帳號密碼支援 4\~32 字元
■ 字元請使用英文大小寫字母或數字鍵混合，特殊符號或底線將無法使用
■ 授權方式: 設定新增使用者的管理權限

使用者種類	管理者(Admin)	操作者(Operator)	觀看者(Viewer)
影像觀看	V	V	V
設定	V	V	X
帳號管理	V	X	X

※執行恢復預設值(Factory Reset)會清除使用者資料

5.2.12 系統-控制

No	項目	功能說明
1	協議	支援 VISCA 協議
2	波特率	選擇控制訊號的傳輸速度 9600/38400
3	VISCA 地址	可指定攝像機 ID 位址 1~7。
4	Tally 提示燈	開啟/關閉 Tally 提示燈
5	提示燈連動模式	設定提示燈是否與 RS232 指令連動➢一般(不連動):提示燈開關與燈號模示需分開設定。-提示燈開,預設模式為不亮燈,需另外下指令設定燈號模式-提示燈關,設定燈號模式時,不會被觸發開啟➢連動:-提示燈開,預設模式為紅燈-提示燈關,設定燈號模式時,連動將提示燈設定為開啟
6	套用/取消	套用/取消 設定

5.2.13 維護

No	項目	功能說明
1	韌體更新	選擇韌體檔案,點選[Upgrade]進行韌體更新<說明>更新約需2-3分鐘<說明>更新中請勿操作/關閉機台電源,避免造成韌體更新失敗
2	回復預設值	回復出廠預設值
3	系統設置	將設定參數儲存成 Profile,使用者可下載與上傳攝像機設定參數
4	事件日誌	若攝像機發生異常,可匯出事件日誌並提供 Lumens 確認

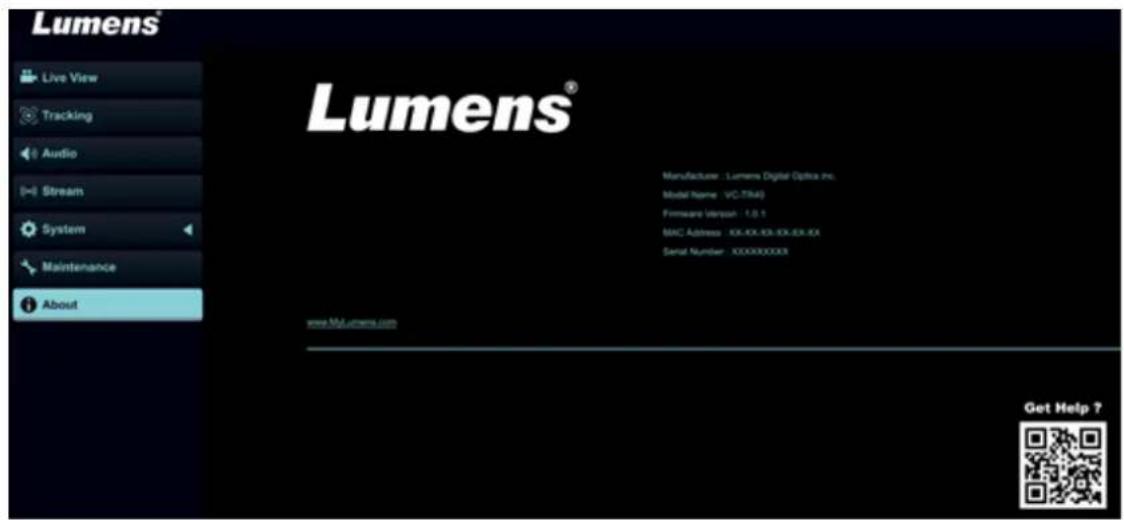

5.2.14 關於

功能說明

顯示攝像機的韌體版本、序號等相關資訊

若需技術支援，可掃描右下方條碼取得協助

第6章 常見問題排除

本章說明使用 VC-TR60/VC-TR60, Dante AV-H 常遭遇的問題，提供建議解決方案，仍無法解決問題時，請洽經銷商或服務中心。

編號	問題	解決方法
1.	開機無電源	1.請確認有無插入電源線。 2.如使用 PoE 方式連接，請確認供電端為支持 PoE (IEEE802.3at)標準的集線器
2.	攝像機無影像輸出	1.檢查電源或 PoE 供電是否正常。 2.確認輸出訊號是否為串流輸出。 3.確認攝像機解析度與螢幕設備是否搭配 4.更換線材確認是否線材故障。
3.	攝像機影像延遲嚴重	請儘量使用 1080p 或 720p 60/50fps，避免使用 25/30fps。
4.	RS-232 無法控制	1.請確認接線無誤(RS-232 In/ Out) 2.請確認 VISCA 設定與控制設備相同
5.	是否可利用網路進行操作	網路使用方法請參考第5章網路功能設定說明
6.	Onvif 軟體搜尋不到機台	請確認網頁中[系統 System]> [裝置 Device]> [攝像機名稱] / [攝像機位置] 僅使用英文字母或數字，使用特殊字元及空白鍵會導致 ONVIF 軟體搜尋不到機台。
7.	重新開機後，攝像機未儲存相關參數(PTZ, AWB...)	請至螢幕選單或網頁確認 鏡頭初始位置 是否設定為 最後操作位置 螢幕選單: [系統 System]> [鏡頭初始位置 Initial Position] 網頁: [即時影像 Live Viewer]> [攝像機設定 Camera Setting][PTZ]
8.	網頁帳密忘記時，該如何登入	請聯繫 Lumens 經銷商或服務中心

第 7 章 安全指示

請務必遵循下列安全指示使用本產品：

1 操作

1.1 請依本產品建議的操作環境下使用，勿在水邊或熱源邊使用
1.2 請勿將本產品傾斜或置於不穩定的推車、台面、或桌面上。
1.3 操作插頭時，請清除插頭上灰塵，切勿將本產品使用於多孔插頭，以免產生火花或火災。
1.4 請勿堵塞本產品外殼的溝槽或開孔，因其有通風及避免本產品過熱。
1.5 請勿自行開啟或移除外蓋，因可能產生觸電或其他危險，維修服務請洽合格服務人員。
1.6 如有下列情形，請將本產品的電源拔除，並洽合格服務人員進行維修服務：

■ USB 接孔有磨損或損壞時。 ■ 本產品遭液體、雨、或水濺濕時。

2 安装

2.1 基於安全性考量，請認購買的標準吊掛架符合 UL 或 CE 安全認可，並且由代理商認可的技術人員進行安裝。

3 存放

3.1 請勿將本產品的電線置於容易踐踏之處，以免磨損或損壞電線或插頭。
3.2 雷雨期間或長時間不用本產品時，請將電源插頭拔下。
3.3 請勿將本產品或配件置於震動或發熱的物體上。

4 清潔

4.1 清潔前請將所有接線拔下，使用乾燥的布擦拭表面，切勿使用酒精或揮發性溶劑擦拭。

5 電池（若產品、配件含有電池）

5.1 更換電池時，請僅使用相同或同類型電池
5.2 丟棄電池或產品時，請依國家地區相關指示丟棄舊電池或產品

■ 安全措施

此標誌表示裝置內含危險電壓,可能造成電擊危險。請勿擅自開蓋,機內無供客戶維修的零件,僅專業人員可進行維修。

此標誌表示使用手冊內含本裝置之重要操作及維修指示。

■ FCC 警告

本設備符合 FCC 規則第 15 部分的規定，本設備已經過測試，符合 A 類設備的限制。這些限制旨在為在商業環境操作設備提供合理的保護，以防止有害干擾。

■ IC 警語

警告：本設備在居住環境中使用可能會導致無線電干擾

版權所有© Lumens Digital Optics Inc.保留所有權利。

Lumens 為 Lumens Digital Optics Inc. 正進行註冊的商標。

若未獲得 Lumens Digital Optics Inc.之書面同意，不得以任何方式複製、重製、或傳送本檔，除非因為購買本產品可複製本檔當備份。

為了持續改良產品，本檔內之資訊可能變更，恕不另行通知。

為完整解釋或描述本產品如何使用，其他產品或公司的名稱可能會出現在本手冊中，因此沒有侵權之意。

免責聲明：對於本檔可能之技術或編輯錯誤或遺漏；提供本檔、使用或操作本產品而產生意外或關連性的損壞，Lumens Digital Optics Inc. 恕不負責。
