| 产品类型 | 双单声道立体声前置放大器 |
| 品牌 | Mark Levinson |
| 型号 | No 526 |
| 类别 | 接收器 |
| 尺寸（长 x 深 x 高） | 438 x 485 x 101 毫米（不含脚钉：88 毫米） |
| 重量 | 18.6 千克 |
| 电源 | 100 V、115 V 或 230 V AC，50/60 Hz（出厂设置） |
| 工作功耗 | 88 W（空闲） |
| 待机功耗 | 0.4 W（绿色模式）、5 W（节能模式）、75 W（正常模式） |
| 模拟输入 | 2个平衡（XLR）、3个非平衡（RCA）、1个唱机（RCA带接地） |
| 数字输入 | 1个AES/EBU（XLR）、2个同轴（RCA）、2个光纤（Toslink）、1个异步USB（B型） |
| 模拟输出 | 1对平衡（XLR）、1对非平衡（RCA）、1个6.35毫米耳机输出 |
| 主要功能 | 平衡 Pure Path 信号路径、R-2R 15位音量控制、CNA Precision Link ESS Sabre 32位、Clari-Fi、80 Hz高通滤波器、PSA模式、可调增益唱头放大、附带遥控器 |
| 控制接口 | 以太网、RS-232、红外、12 V触发（2个输出、1个输入） |
| 构造 | 钢和挤压铝底盘，黑色配银色饰边 |
| 维护 | 用柔软干布清洁。请勿使用溶剂。确保充分通风。 |
| 安全 | 清洁或移动前拔掉电源。不要堵塞通风口。使用接地插座。 |
| 备件和可维修性 | 请联系授权的 Mark Levinson 经销商。可更换保险丝。 |
| 一般信息 | 美国手工制造。HARMAN 注册商标。 |
常见问题 - No 526 Mark Levinson
用户关于以下问题的提问 No 526 Mark Levinson
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 接收器 免费PDF格式！查找您的手册 No 526 - Mark Levinson 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 No 526 品牌 Mark Levinson.
用户手册 No 526 Mark Levinson

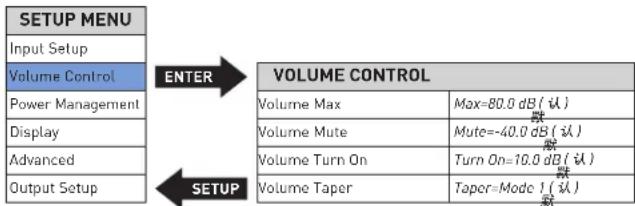

设置菜单导航、输入设置、音量控制、电源管理和显示、高级、输出
SSP 设置 103
故障排除 105
规格 107
关于本文档
您可以遵照本手册配置和精细调整前置放大器的行为和性能，以符合您的喜好以及设备和收听室的具体情况。强烈建议您遵照本手册的书写顺序，先了解安全注意事项，再配置这款精密的前置放大器。
特殊设计特点
感谢您购买N526或N523双单声道前置放大器。这两款前置放大器将Mark Levinson无可比拟的模拟性能与灵活的系统配置以及高级数字功能和唱头功能相结合，可将信号源素材的重现提升到现实主义新层面。
构造
这两款前置放大器的构建基础是 Mark Levinson Pure Path 独家专有的离散、直接耦合、全平衡、双单声道信道以及离散、平衡 R-2R 级别音量控制。它们的每个立体声输入均具备单独的信号切换继电器：两个平衡 (XLR) 输入和三个单端 (RCA) 输入及唱头输入；N°526 还有六个额外的数字输入。音量控制采用了离散型 15 位 R-2R 级别以及低噪音模拟开关，可实现尽可能最宽的带宽和最大信号完整性。利用多种输出可实现全范围系统集成和扩展；利用可切换四阶 80Hz 滤波器可与有源低音扬声器组成无缝集成系统。
音频底盘
N°526 基于绝佳的模拟平台建立，同时增加了同样出众的数字音频功能。Precision Link 数字模拟转换器具有 9 个独立电源及独家专有的消抖电路，全平衡式、离散型 I/V 电路构成了数字音频处理阶的核心。提供的六个数字音频输入包括一个 AES/EBU 输入、两个同轴输入和两个光学输入以及一个 USB 音频处理器（能够对频率高达 192kHz、分辨率为 32 位的高分辨率 DSD 和 PCM 进行异步数据传输）。对于低分辨率音频格式，独家专有的 HARMAN Clari-Fi® 音乐还原技术可重建压缩文件格式中丢失的信息和带宽。系统集成和通信端口包括以太网、USB、RS-232、红外输入以及 12V 触发输入和输出。包含系统红外遥控器。
结构
前置放大器的机箱利用模块化构造将关键低电平模拟和数字电路与电源隔离。6000系列挤制铝材和铁材机箱具备内部散热片以及Mark Levinson标志性的黑色银边外观。
特点
- Mark Levinson Pure Path 独家专有的离散、直接耦合、全平衡、双单声道信道
- 离散、平衡 R-2R 级别音量控制
- 数字输入：USB 异步输入、AES/EBU 平衡输入、两个 Toslink 光学输入、两个同轴输入（仅限 N526）
- 模拟输入：两个平衡输入、三个非平衡输入、一个带接地插头的唱头
- 模拟输出：一对 XLR 平衡输出、一对 RCA 非平衡输出、1/4 英寸 (6.3mm) 耳机
- 持高分辨率格式，包括 32 位、192kHz PCM 和双速 DSD（仅限 N°526）
- Mark Levinson Precision Link DAC 采用知名的 ESS Sabre 32 位处理器（仅限 N526）
- 带有可选增益、次声滤波器、电阻和电容负载设置的 Pure Phono 放大
- 可选四阶 80Hz 高通滤波器可与低音扬声器无缝集成
- 用于直通连接至多通道环绕处理器的 SSP 模式
- Mark Levinson Main Drive 耳机播放电路: 带 Class A 集成放大器的前面板插孔
- 在美国设计和制造
安装注意事项
开箱
当打开前置 放大器包装时：
- 保存所有包装材料以便将来装运您的前置放大器。
- 检查前置放大器是否在装运过程中出现损坏迹象。如果发现损坏，请联系 Mark Levinson 授权经销商，协助进行适当索赔。
- 请在购买后 15 天内访问 marklevinson.com 注册您的前置放大器。
- 保留带有日期的原始销售收据，作为保修证明。
- 拆除装运纸箱上的配件箱。确保内含下列所有物品。如果任一物品缺失，请联系 Mark Levinson 授权经销商。
o IEC 电源线（接线端符合设备所运至地区的规定）
o 预装电池的遥控器
o Phillips 螺丝刀(用于更换遥控器电池)
o 成对白色手套（开箱和初始设置时使用）
0 文件
放置和通风
- 将前置放大器安装在架子上，上方保持几英寸的距离以确保适当通风。请勿在封闭箱体或机架中安装前置放大器。
- 确保将前置放大器安装在牢固、平坦且水平的表面上。
- 将前置放大器尽可能地接近相连的音频组件，以尽可能缩短互连线缆。
- 选择一个避免阳光直射、干燥且通风良好的位置。
- 请勿将前置放大器暴露于高温、潮湿、蒸汽、烟雾、湿气或过多灰尘的环境中。
- 请勿封闭机箱通风孔。
电源要求
前置放大器的电源出厂配置为 100、115 或 230 伏交流电（在 50Hz 或 60Hz 操作时）。在操作前，确保后面板上交流输入接头附近的电源标签指示的操作电压正确无误。包含可用于设备所售地区的可拆卸 IEC 电源线缆。
如果连接的交流电压不符合设备要求，可能会引发安全和火灾危险，而且可能会损坏设备。如果您对前置放大器的电压要求和您所在区域的线路电压存在疑问，在将设备插入交流电源插座之前，请联系Mark Levinson授权经销商。
警告！确保音频系统中的所有组件正确接地。请勿使用“接地升降器”或“骗子”适配器，从而损坏极性或接地式插头的安全功能。这样可能会导致组件之间产生危险电压，从而导致人身伤害和/或产品损坏。
打雷闪电和长时间不用时应从交流墙壁插座拔下前置放大器。
小心：移动设备之前，请从交流电源插座和设备的后面板上拔下电源线，确保设备断电。
工作状态
前置放大器有三种操作状态：
关闭：使用后面板的电源开关或拔下后面板的电源线，即可断开交流主电源。
待机：待机模式有三种设置，可以通过设置菜单选择：Green（绿色）、Power Save（省电）和 Normal（正常）。
Green（绿色）：此模式将切断几乎所有电路的电源，只有通过红外控制信号、5V - 12V 触发器或按下待机按钮才能激活设备。此模式节省的电能最多，是出厂默认的待机模式。在绿色待机模式下，LED会变暗。
PowerSave（省电）：此模式将切断音频电路的电源，但保持控制电路通电，以随时接收前面板控件、以太网、RS-232或遥控器的命令。此模式节省的电能属于中等。在省电待机模式下，LED会变暗。
Normal (正常): 此模式将关闭显示屏并将音频输出静音, 但保持控制电路和音频电路通电。此模式节省的电能最少, 但能使音频电路保持预热状态, 可以随时提供最佳性能。功耗: 67-72W。
开启：整个设备通电，所有配置输出将被激活。
前置放大器具备自动关机功能，设备中无用户控制输入或音频信号通过20分钟之后，将自动进入待机模式。出厂默认设置的自动关机功能是开启（启用）状态。您可以在设置菜单中将自动关机功能关闭（停用）。
入门

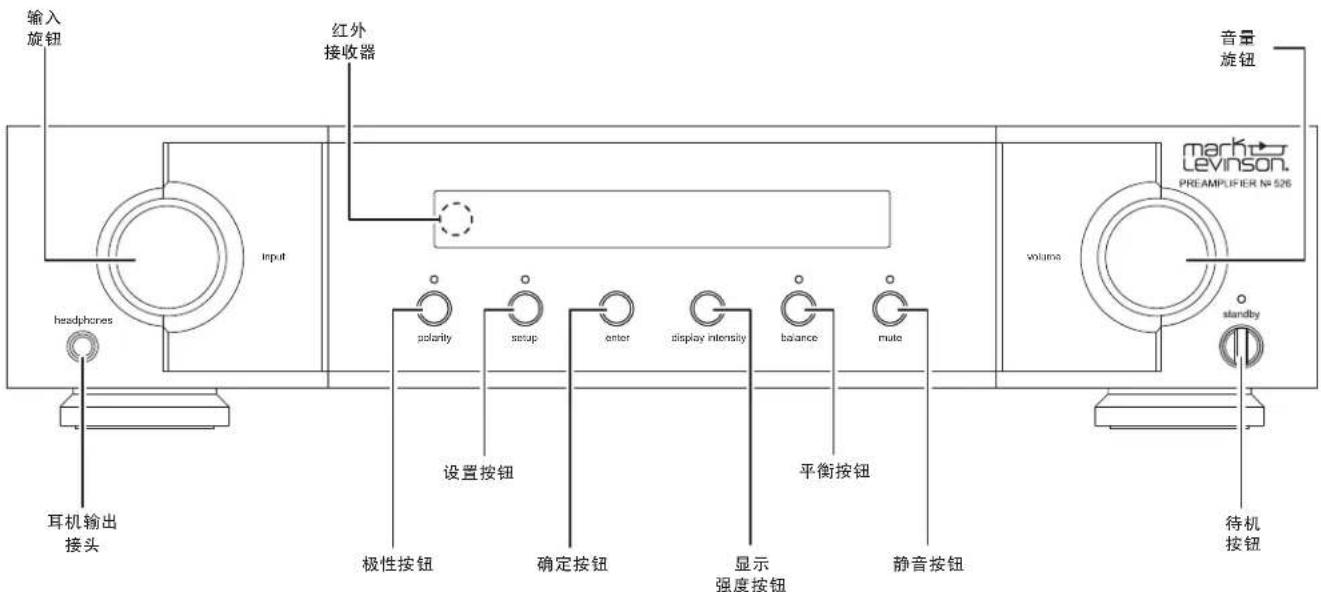

前面板概观：N°526 和 N°523
前面板控件/指示器
输入旋钮：旋转此旋钮可选择发送至输出的所需输入。所选输入的名称和音量级别会在显示屏中指示。（注意：该输入旋钮将绕开 Input Name Setup（输入名称设置）菜单参数设为“Unused（未使用）”的输入。）
红外接收器：当设备不受后面板红外输入接头控制时，红外接收器将接收内含遥控器的命令（请参阅后面板概观了解更多信息）。红外通信要求设备前面板上的“目标”位于遥控器的视距内。
耳机输出接头: 这个 14 英寸 (6.3mm) 的 TRS 耳机插入接头提供可接入大多数耳机的立体声信号。当设备检测到已连上耳机时，平衡和单端输出会自动静音，而音量旋钮会转而控制耳机输出音量级别。当设备检测到已断开耳机时，平衡和单端输出会自动取消静音，而音量旋钮会恢复为控制它们的级别。
平衡和单端输出可在设置菜单中配置为 Fixed（固定）（用于录制组件或备用音频区）。当输出配置为 Fixed（固定）时，将不受任何前面板控制的影响。
极性按钮：按下此按钮将反转信号的绝对极性。信号的极性反转时，相关的LED将发亮。
设置按钮：按下此按钮将显示设置菜单，您可以自定义前置放大器以适合其他系统组件、个人喜好以及收听空间。设置菜单激活时设置LED将发亮。
确定按钮：按下此按钮可选择或取消选择设置菜单上的菜单项。当从数字信号源播放时，按下确定按钮会显示采样率，PLL Lock（PLL锁）设为Wide（宽）的情况例外。
显示强度按钮：按下此按钮可更改前面板显示屏的显示强度。多次按下显示强度按钮可以循环选择亮度：High（高）、Medium（中）、Low（低）和Off（关）。
平衡按钮：按下此按钮可调节左右声道输出平衡（如果在设置菜单中将输出设为 Fixed（固定），则该按钮不起作用）。平衡功能激活时平衡 LED 将发亮。
注意: 主输出的左右声道平衡偏移时, 平衡 LED 将继续发亮。平衡或单端输出的耳机平衡可单独调节。
静音按钮：按下此按钮可按设置菜单中确定的量对输出静音或取消静音。静音功能激活时LED将发亮。
音量旋钮：旋转此旋钮可调节输出音量级别。最低音量级别是OFF（关）；最高音量级别在设置菜单中确定。当您选定一个输入时，设备会将设置菜单中选择的音量偏移应用到输出音量级别。
待机按钮：按下此按钮可使设备进入或退出所选待机模式。设备开启时，LED将发亮。设备处于待机模式时，LED会缓慢闪烁，可从其亮度看出其处于待机模式。

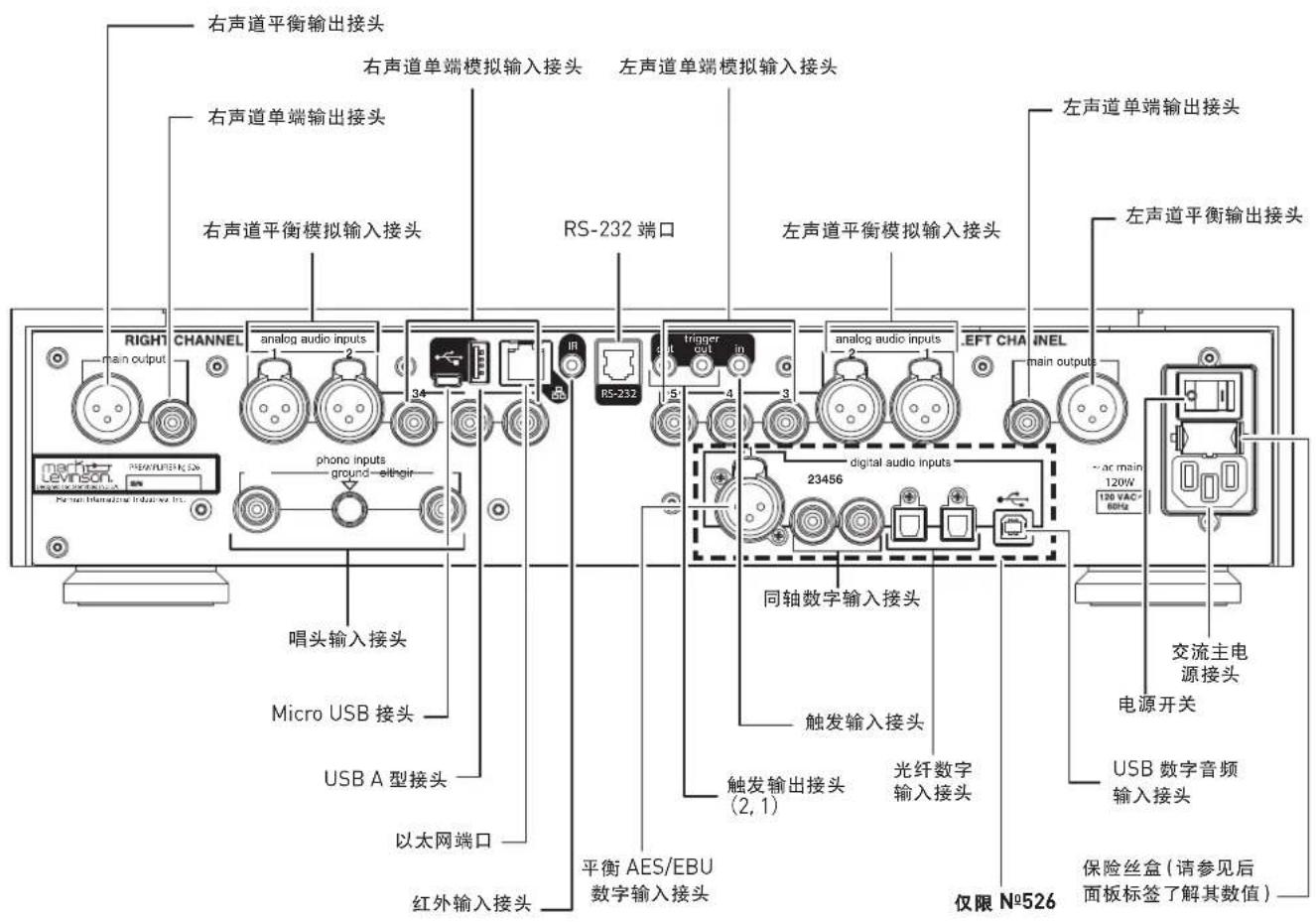

N°526 和 N°523 后面板概观
输出接头
平衡输出接头:这些 XLR 3 插头接头提供了线路电平左声道和右声道信号，可用于将所选输入发送到功率放大器输入（一个有源低音扬声器）或录制组件。如果您的放大器提供平衡输入，Mark Levinson 建议使用平衡输出作为主输出。
单端输出接头：这些 RCA 接头提供了线路电平左声道和右声道信号，可用于将所选输入发送到放大器输入（一个有源低音扬声器）、备用收听区或录制组件。
平衡和单端输出可在设置菜单中配置为 Fixed（固定）（用于录制组件或备用音频区）。当输出配置为 fixed（固定）时，将不受任何前面板控制的影响。
平衡和单端输出默认确定为可变。这样配置后，平衡和单端输出将遵照音量、平衡和静音控制的设置。耳机输出将始终为可变量。
此外，如果您希望在系统中加入有源低音扬声器，则可以启用设备的24dB/八度音阶Butterworth四阶80Hz高通滤波器（可应用于平衡或单端输出），以限制发送到主扬声器的低频。
有关如何配置这些参数的更多信息，请参阅本手册的“设置菜单”部分。
输入接头
平衡模拟输入接头（1、2）：这些接头接受来自带平衡（插入式XLR）输出接头的信号源组件的左声道和右声道平衡输入信号。
平衡接头插头分配：
- 插头 1: 信号接地
- 插头 2: 信号 + (非转换) “热”
- 插头 3: 信号 - (转换) “冷”
平衡
输出接头
(插入式 XLR)
单端输入接头（3、4、5）：这些接头接受来自无平衡输出接头的信号源组件的左声道和右声道单端（非平衡）输入信号。Mark Levinson 建议尽可能使用平衡接头。
唱头输入接头：这些接头接受来自带可动磁铁或可动线圈盒（无内置前置放大器）的转盘的左声道和右声道输入信号。通过松开螺帽，插入接线端，然后用手指拧紧螺帽可将转盘输出线缆的接地端连接到前置放大器的接地插头。请勿使用工具拧紧接地插头螺帽。
仅限 N°526:
数字音频输入接头：N°526 有 6 个数字输入接头：
- 一个AES/EBU平衡XLR接头，编号为1
o Mark Levinson 建议尽可能使用平衡接头。 - 两个同轴S/PDIF RCA接头，编号分别为2和3
- 两个光学 S/PDIF TOSLINK 接头, 编号分别为 4 和 5
- 一个异步 USB B 型接头, 编号为 6 o USB 连接用于从计算机传输音频。
控制接头
Micro USB 接头: 此接头可将设备连接到计算机，以浏览内部网页。当设备连接到电源和网络后，前置放大器将作为大容量存储设备连接到计算机，包含指向其内部网页的超链接，以进行配置和状态监控。
USB A型接头：该接头用于附加内含设备软件更新的USB闪存驱动器，或用于导入和导出设置配置。有关软件更新的更多信息，请参阅本手册的设置菜单部分。级
以太网接头：此接头接受 Cat5 或更高级别的线缆，可用于连接至主网络。有关如何配置和使用以太网端口的信息，请参阅本手册的设置菜单：高部级。
红外输入接头：这个 1/8 英寸 (3.5mm) 的接头接受来自其他设备的 IR（红外）控制信号。（不适用于扩展器）
注意：IR（红外）输入接头不会为红外扩展模块供电。
RS-232接头：这个RJ-11接头通过标准的RS-232连接提供串行控制。
触发输出接头：这些1/8英寸[3.5mm]的TS耳机插入接头可用于激活音频系统和收听室中的其他组件，例如放大器、灯光和遮光窗帘。设备开启时将输出12V、100mA直流信号。触发器也可迟。（请参见图示）
触发耳机插入接头插头分配：
• 头：+
- 套：-
触发输入接头：这个 1/8 英寸 (3.5mm) 的 TS 耳机插入接头可连接至其他系统组件的触发输出或提供触发电压的控制系统。当设备在此连接中检测到 5V 到 12V 之间的电压时，将从待机模式变为开启模式。当此连接中的触发信号停止时，设备将进入所选的待机模式。（请参见图示）
交流主电源接头：当提供的电源线连接至交流电源插座时，此接头为设备提供交流电源。打雷闪电和长时间不用时，请从交流墙壁插座拔下前置放大器。
电源开关: 此机械开关可打开或关闭设备的电源。在正常操作期间，请勿使用电源开关来关闭设备，建议使用待机按钮。

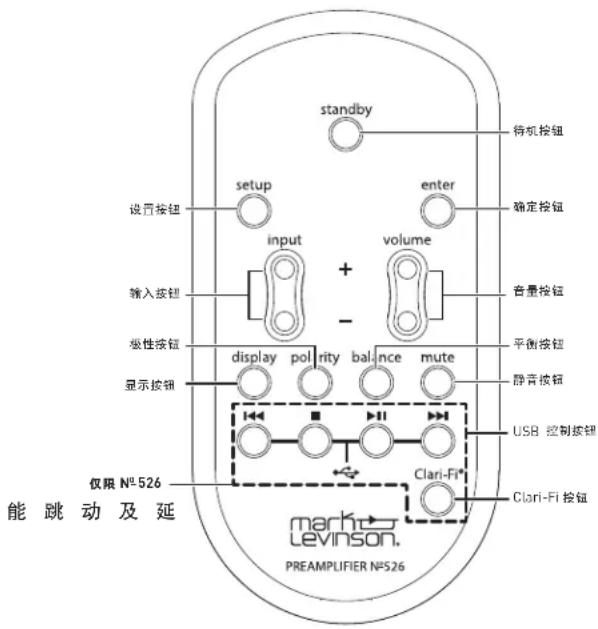

遥控器概观
待机按钮：按下此按钮可使设备进入或退出所选待机模式。
输入按钮：按下这些按钮可选择所需输入。所选输入的名称和音量级别在前面板显示屏中指示。
音量按钮：按下这些按钮可调节平衡输出的音量级别，如果您在设置菜单中将其设为 Variable（可变），则应用于单端输出；如果您连接了耳机，则应用于耳机输出。最低音量级别是 OFF（关）；最高音量级别在设置菜单中确定。
当您选择一个输入时，设备会将设置菜单中选择的音量偏移应用到主输出音量级别（如果您在设置菜单中将其设为Variable（可变），则为线路输出音量级别）。
设置按钮：按下此按钮将显示设置菜单，您可以自定义前置放大器以适合个人喜好、收听空间和其他系统组件。设置菜单激活时前面板上的设置LED将发亮。
静音按钮：按下此按钮可将平衡输出的级别静音和取消静音，如果您
在设置菜单中将其设为Variable（可变），则应用于单端输出；如果您连接了耳机，则应用于耳机输出（量取决于设置菜单中的设置）。
静音功能激活时，前面板上的静音 LED 将发亮。
确定按钮：按下此按钮可选择或取消选择设置菜单上的菜单项。
仅限 N-526：当选择了一个数字输入时，按下确定按钮以显示采样率（该功能L锁设置为宽时被禁用）。
平衡按钮：按下此按钮可修改发送到平衡输出、单端输出（如果在设
置菜单中设为 Variable（可变）或耳机输出（如果连接了耳机）的
左右声道平衡。平衡调节功能激活时，平衡LED将发亮。如果左右
声道平衡偏移，平衡调节功能未激活时，LED也会发亮。
Clari-Fi® 按钮(仅限 52N): 按下此按钮将激活或停用
HARMAN Clari-Fi 音乐还原功能。启用 Clari-Fi 功能后，设备将显示 Clari-Fi Intensity (Clari-Fi 强度) 菜单，可使用音量按钮在 0 和 9 之间调节。
Clari-Fi 仅应用于数字输入信号源。
极性按钮：按下此按钮将反转输出信号的绝对极性。信号的极性反转时，前面板上的极性LED将发亮。
显示按钮：按下此按钮可更改前面板显示屏的显示强度。多次按下显示按钮可以循环选择亮度：High（高）、Medium（中）、Low（低）、Off（关）。如果显示设为 Off（关），设备设为 On（开），按下显示按钮将开启显示屏。
USB 传输 控制 按钮®)限当选择 USB B 型输入且安装有支持外部 USB 控制的软件（例如 Apple iTunes®）时，这些按钮将控制播放。
快速设置和试听
遥控器
遥控器随附两节AAA碱性电池。更换电池时，请使用内含螺丝刀拆下遥控器的电池盖，插入电池并重新装上电池盖。确保观察正确的电池极性。
使用遥控器时，请将其对准前面板红外接收器。确保没有东西（例如，家具）阻挡遥控器和接收器。明亮的灯光、荧光灯、等离子视频显示屏可能会干扰遥控功能。
遥控范围大约 17 英尺（5 米），具体取决于灯光条件。
您可以采用 45^ 的角度使用遥控器。
将设备放置在有色玻璃后面会缩小遥控器的有效范围。

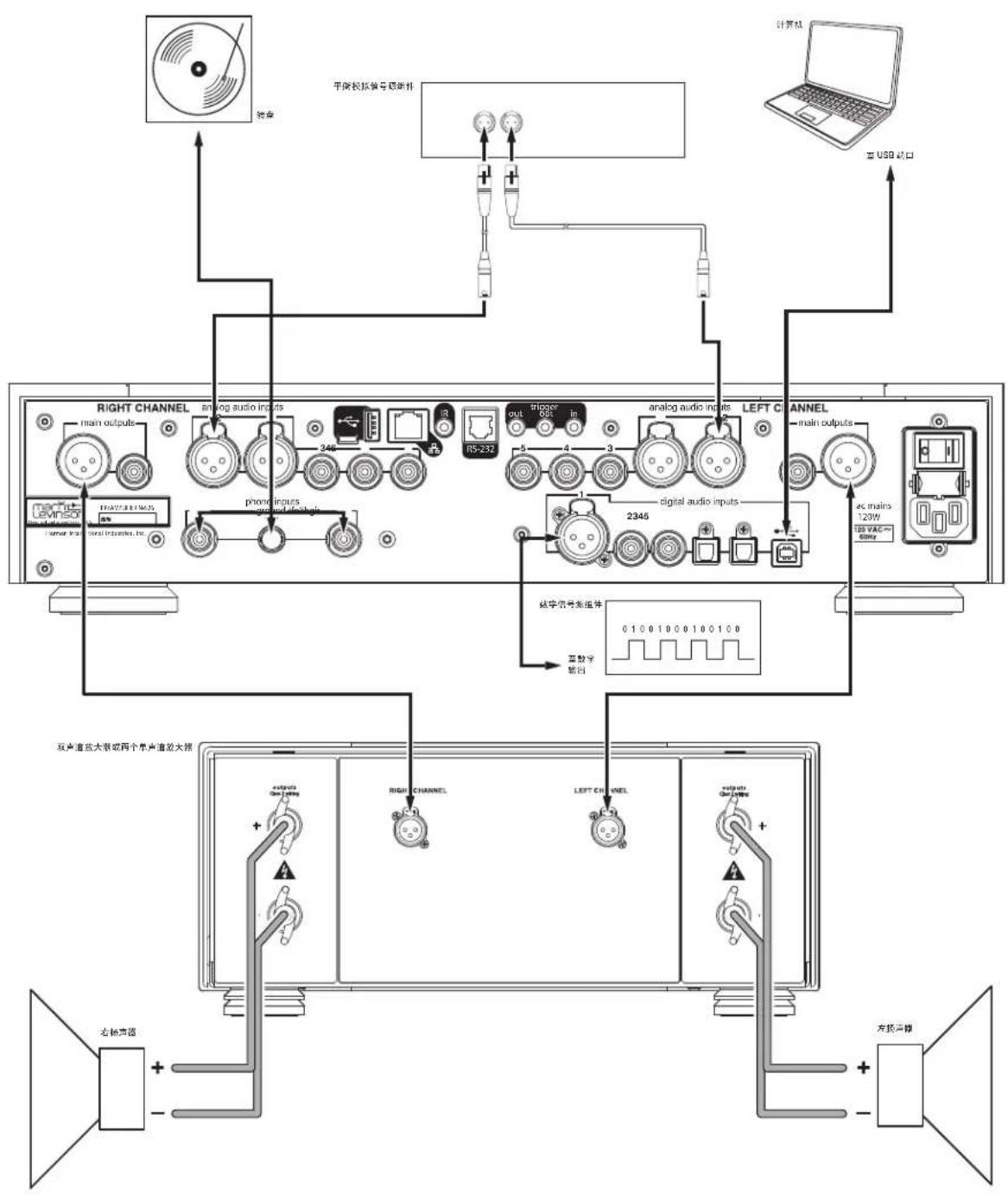

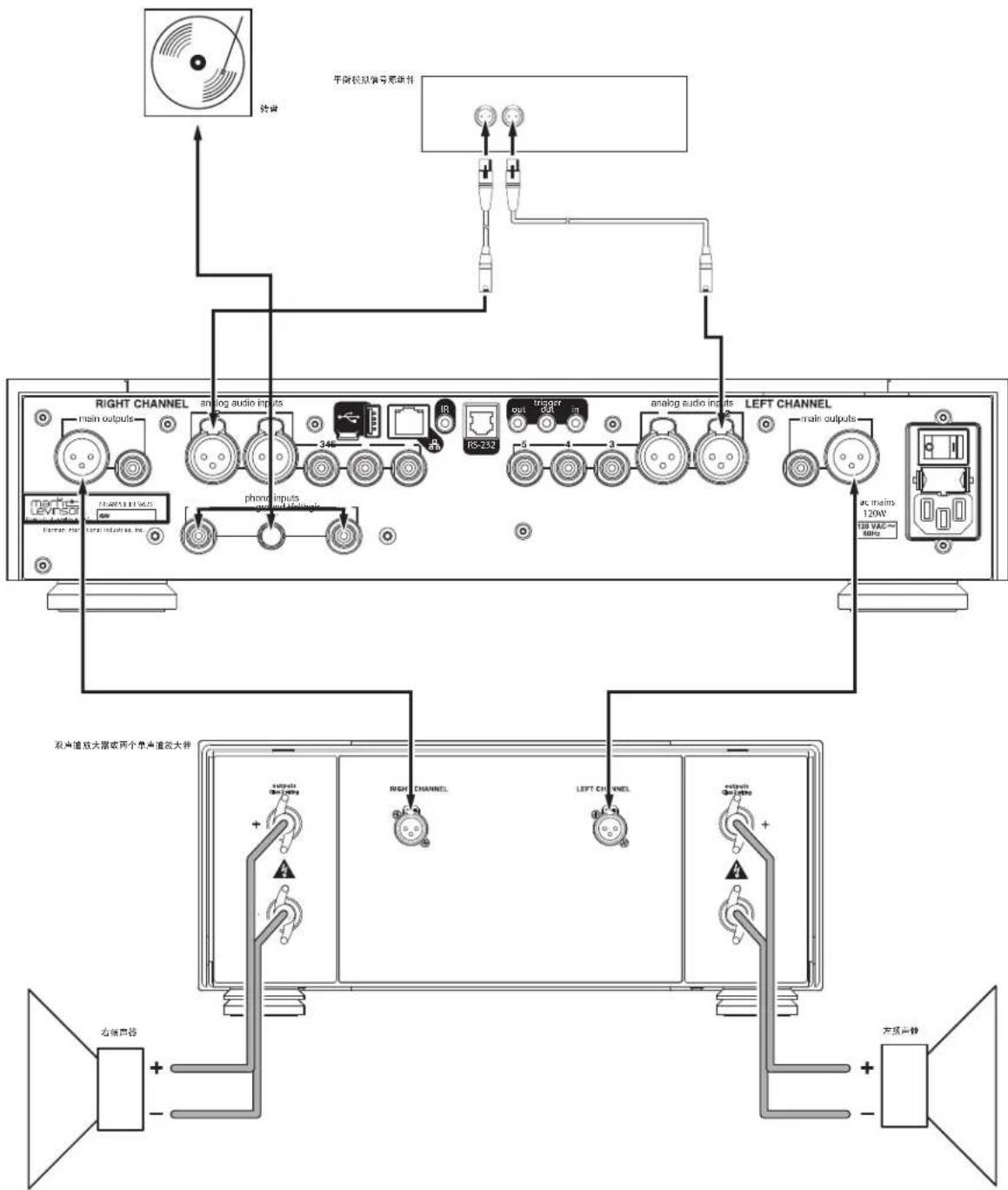

初始连接
小心：开始连接之前，确保前置放大器及所有相连组件已关闭电源且与电源插座断开。
- 将放大器连接至前置放大器的输出接头。如果您的放大器是平衡输入接头，Mark Levinson 建议使用平衡输出接头。其他情况下，请使用单端输出接头。
- 将模拟信号源组件的输出连接至前置放大器的模拟音频输入。Mark Levinson 建议尽可能使用平衡接头。
3.（仅限 N526）将数字信号源组件的输出连接至前置放大器的数字音频输入。如果您通过 USB 连接到计算机，请访问 marklevinson.com 的“Downloads（下载）”选项卡，从产品网页下载并安装 USB 驱动软件。
- 将提供的电源线缆连接至前置放大器的交流主接头并接入电源插座。将前置放大器上的后面板电源开关打开，然后开启所有相连组件。
- 按下前面板待机按钮或遥控器上的待机按钮。
- 旋转输入旋钮或按下遥控器上的输入按钮，选择对应于连接信号源组件的输入接头的输入。
- 确保前置放大器的音量设到合理级别。请尽量从低慢慢调高，以免无意中损害您的设备。请先播放所选信号源设备。
设置菜单
设置菜单导航
按下设置按钮，在前置放大器的前面板显示屏上显示设置菜单。设置菜单激活后……
- 使用输入旋钮滚动选项，
-
使用确定按钮选择和取消选择选项，
-
使用音量旋钮调整参数，以及
- 要回到菜单上一级或退出设置菜单，请多次按下设置按钮，直至在显示屏中显示所需菜单。
输入设置


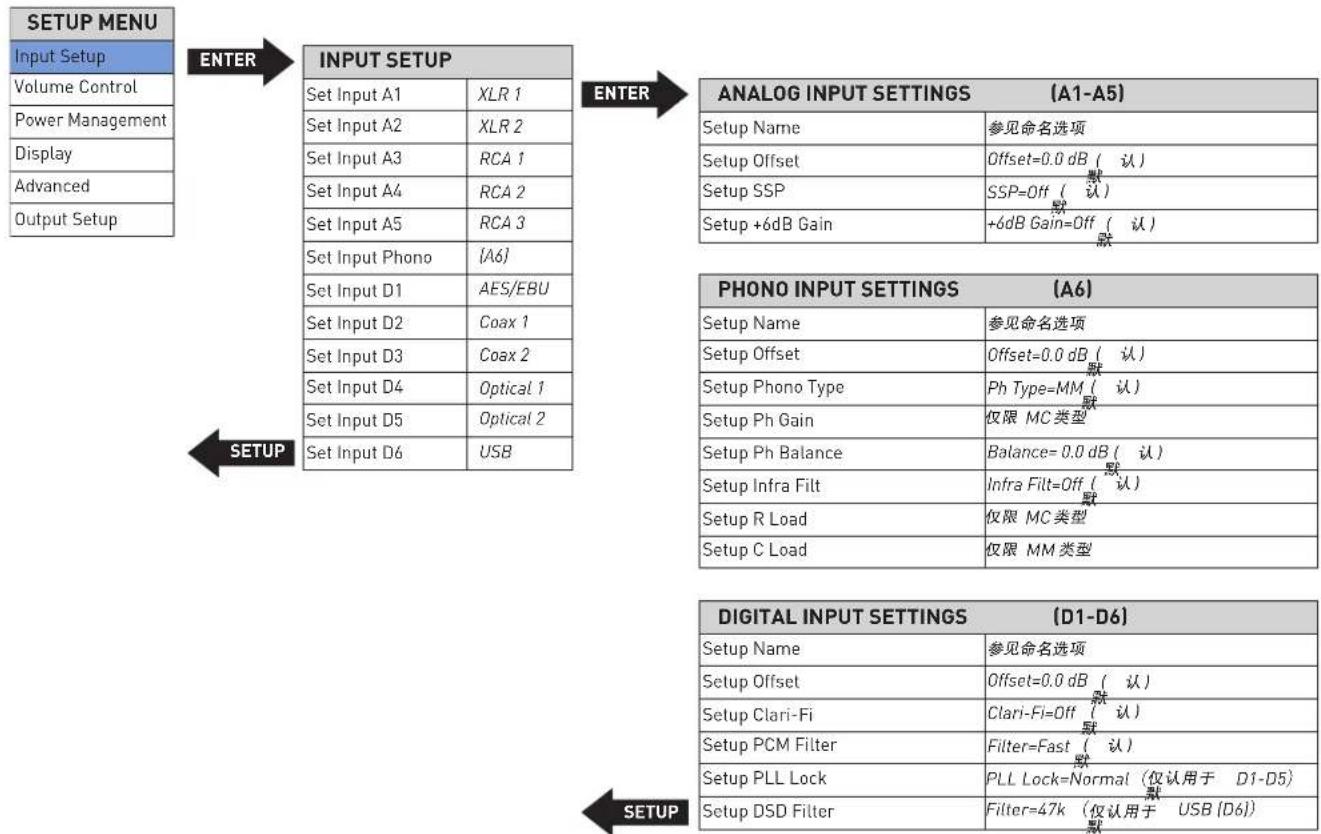

Input Setup（输入设置）菜单可让您为所选输入自定义以下参数：
所有输入均可设定以下设置。
Name（名称）：此选项为所选输入提供了一系列预设名称（CD、SACDTM、DVD、Blu-rayTM、DAC、EQ、Input [数字]、[输入类型]、[输入接头]）。此外，各输入还可设定以下特殊功能：
Unused（未使用）：此选项将从可用输入列表中移除所选输入。选择有源输入时，相应输入将被跳过。
手动输入：该选项让您能为选定的输入输入一个自定义名称，并且在您选择带有一排闪烁下划线的输入名称时可用。
- 按确定按钮开始编辑名称；名称的第一个字符将会闪烁。
- 使用音量旋钮来从列表中选择可用字符。
-
您可以按确定按钮，或转动选择旋钮来移动至下一个字符。您可以转动选择旋钮来在名字中往两个方向移动；按下确定按钮只会将光标往右移动。
-
当名字设置为您喜欢的名字，按下确定按钮，名字将得到保存。如果您在设置完第八个字符后按下确定按钮，或顺时针转动选择旋钮，名字将自动保存。前置放大器将显示“保存数据”以表明成功保存。
- 如果您想要在不保存任何修改的情况下退出，请按设置键。前置放大器将显示“RESTORING（恢复中）”以表明您的编辑已放弃，名字将保留不变
Offset（偏移）：各个品牌和型号的音频设备的输出级别可能不同，导致某些设备的音量较大或较小。偏移调整可让您精确弥补这些不同，让您系统中的所有相连设备以类似的音量级别输出。
该设置的范围为 -12.0dB 到 +12.0dB，以 0.1dB 为步阶。选定输入时，前置放大器会将 Offset（偏移）参数设置应用于输出音量级别。
SSP: SSP 设置将配置所选输入与多声道环绕声处理器完全集成。有关更多信息，请参阅本手册的“SSP 设置”部分。（注意：只有模拟输入可设定 SSP 设置）
数字输入可设定以下设置26(仅限N
DSD 滤波器: DSD 滤波器选项仅在 No. 526 的 USB 数字输入 (D6) 上可用, 并且具有以下可选值: 47 (默认)、50、60 和 70 千赫。用户在通过 USB 输入收听 DSD 材料时可以试验不同的值以适应他们的偏好。
PCM Filter (PCM 滤波器): 此设置可让您设置滤波器特征:
Fast（快）：此滤波器具备剧烈衰减的特征，更适用于收听电气或电子音乐
Slow（慢）：此滤波器具备逐渐衰减的特征，适用于大多数音乐
Mphase：此滤波器是最小相位滤波器，更适用于收听原声音乐
不过上述说明仅作为指导，请根据自己的喜好自由设置PCM滤波器
Clari-Fi: 将此选项设为 ON（开启），将为所选输入激活 HARMAN Clari-Fi® 音乐还原功能。Clari-Fi 会在播放期间分析压缩后的数字音频文件，并重建压缩处理过程中丢失的内容。强度控制可调节应用于信号的重建量，并且可按照您的个人喜好应用（不存在“正确”的量）。
PLL Lock(PLL 锁): 此选项可选择 “Normal（正常）” 或 “Wide（宽）” 两种 DAC DPLL 带宽设置。如果您在音频中持续听到漏失或噪音，请设置为 “宽”；否则请将该设置保留为 “正常”。
+6dB 增益: 将该选项设置为 ON（开启）将会为低输出电压的源组件添加 +6dB 增益到所选的输入。
唱头输入可设定以下设置。
Phono Type（唱机类型）此设置可用于选择可动磁铁 [MM] 或可动线圈 [MC] 卡盘。确保在调整这些设置前核实您的唱机卡盘类型，以实现最佳性能。
R Loading (电阻负载): 此选项可将可动线圈 (MC) 卡盘的电阻负载设为 20 和 47k 欧姆之间。
C Load（电容性负载）此选项可将动磁式（MM）卡盘的电容性负载设为50和680皮法之间。
Infrasonic Filter (次声滤波器): 此选项可将次声“隆隆作响”滤波器设为开启或关闭。
Gain（增益）：此选项能为 MC 卡盘选择高、中或低增益。
Balance (平衡): 此选项可将从 -3dB 到 +3dB (步径为 0.1 dB) 的平衡应用于唱头输入。
音量控制
Volume Control（音量控制）设置可让您自定义前置放大器的音量性能以及使用静音功能。
Max Vol（最大音量）：此设置可设定最大线路输出音量级别，其范围为40.0dB至80.0dB，递增幅度为0.1dB。出厂默认最大音量为80.0dB。
Mute（静音）：此设置可让您设定启用静音按钮后的线路输出电平衰减，其范围为-10dB至-80.0dB，递增幅度为0.1dB。出厂默认静音衰减为-40dB。
Turn On (开启): 此设置可让您设定每次开启前置放大器时的默认线路输出音量级别。
10.0dB - 60.0dB: 在 10.0db 和 60.0db 之间选择开启时音量级别，递增幅度为 0.1dB。出厂默认设置为 10.0dB。
0 Last（上次）：保留设备上次断电时的音量级别设置。
警告：如果前置放大器在上次断电时设为高音量级别设置，那么将Turn-On(开启)参数设as为(上次)可能导致通电时的预期。
Taper（锥形化）：此设置可让您选择所需的锥形化音量控制，选项如下：
Mode 1（模式 1）：旋转音量旋钮的速度越快，音量变化得越快。缓慢旋转旋钮会减慢音量变化的速度，从而便于您更精确地调节收听级别。这是出厂默认设置。
Mode 2（模式 2）：与模式 1 类似，但响应曲线 “更快”，类似旋钮转动范围增益变化更大。
Mode 3（模式 3）：当增加音量时，音量在低音范围内变化较快，在高音范围内变化速度减慢，以便精确调整。当降低音量时，控制机制正好相反：在高音范围内变化较快，在低音范围内变化速度减慢。
电源管理和显示


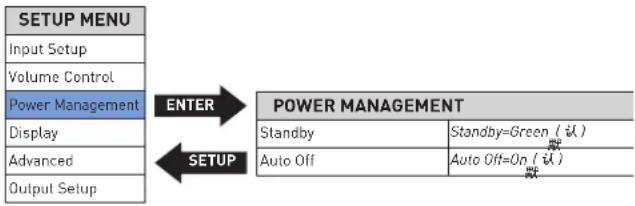

Power Management（电源管理）和 Display（显示）参数可让您自定义电源相关功能。
Standby (待机): 此设置可让您将待机模式设为以下选项:
Green（绿色）：此模式将切断几乎所有电路的电源，只有通过红外控制信号、5V - 12V 触发器或按下待机按钮才能激活设备。此模式节省的电能最多，是出厂默认的待机模式。
Power Save（省电）：此模式将切断音频电路的电源，但保持控制电路通电，以随时接收前面板控件或遥控器的命令。此模式节省的电能属于中等。
Normal (正常): 此模式将关闭显示屏并将音频输出静音，但保持控制电路和音频电路通电。此模式节省的电能最少，但能使音频电路保持预热状态，可以随时提供最佳性能。
Auto Off（自动关闭）：此设置可让您启用或停用 Auto Off（自动关闭）功能，启用该功能后，前置放大器会在闲置（无音频信号且无控制输入）20分钟后进入待机模式。
Display (显示): 此菜单可让您访问以下显示参数:
Intensity（强度）：可让您将前置放大器的显示亮度设为 High（高）、Med（中）、Low（低）或 Off（关）（完全关闭显示屏，直至进行操作控制）。出厂默认设置为 High（高）。
Timer（定时器）（仅在显示强度设为 Off（关）时生效）：可让您选择上次进行操作控制后显示屏保持亮起的时间。选择 10 秒、4 秒或 2 秒。出厂默认设置为 10 秒。
高级


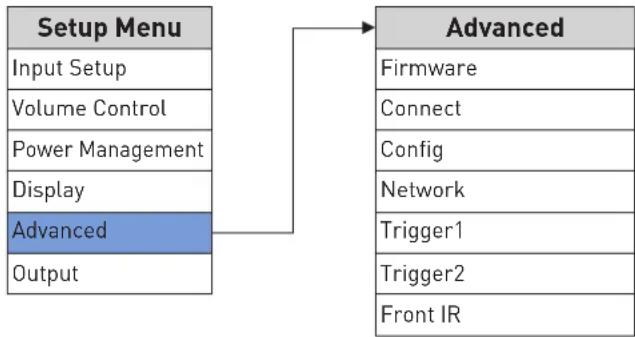

设置菜单的“Advanced（高级）”部分可让您访问一系列配置和管设置及功能。
Firmware (固件) 此菜单可让您访问以下与固件相关的功能：
Version（版本:）显示目前加载固件的版本号。（此考，不可进行任何调整）。
Update (更新)可让您通过插入到S后端口的闪存驱动器或连上以太网的计算机更新前置放大器的固件。（如果选定ENET后按下确定按钮，那么前置放大器的显示屏将显示“开始下载”提醒您通过浏览器连接并开始下载固件。）通过闪存盘更新步骤如下：
- 选择 USB，然后按下确定按钮。
- 前置放大器将读取 USB 驱动器。读取驱动器时，显示屏将显示“Check updates…(检查更新…)”
- 当前置放大器在驱动器上找到有效固件文件时，显示屏将显示“Updating…(正在更新…)”
- 如果前置放大器在驱动器上未找到有效固件文件，显示屏上将显示“Not Available（不可用）”。
Connect (连接) 此菜单可让您选择为前置放大器设置的控制连接类型：以太网（默认），或 RS232
Config（配置）此菜单可让您导入或导出设置菜单配置设置。
Export（导出）按下确定按钮将所有设置配置信息导出到拇指驱动器，而非后面板USB A型端口。这些数据之后可用于配置其他
前置放大器，或作为备份以便轻松重新配置您的前置放大器。
Import (导入): 按下确定按钮从拇指驱动器(而非后面板 USB A 型端口)导入所有设置配置信息。
Lock（锁定）启用Lock（锁定）以防意外更改设置菜单参数。出厂默认设置为Off（关闭）。
Restore (恢复)可让您将所有参数恢复至出厂默认状况。
Network（网络）此菜单可用于访问以下与网络有关的参数：
Name（名称）：N526XXX 或 N523XXX：显示您的前置放大器的网络名称（X 代表设备专属 MAC 地址的最后三位）。此设置仅供参考，用户不可进行任何调整。
DHCP: 可让您开启或关闭 DHCP 模式（网络自动配置）。出厂默认设置为 On（开启）。当该模式设为 Off（关闭）时，您可以为前置放大器指定静态 IP 和子网地址。选择 Renew（更新）（仅适用于 DHCP 设为 On（开启）时），将更新您的 DHCP 配置，从而向您的前置放大器分配新 IP 地址。此功能在对网络连接进行故障排除时通常很有用。
Current IP (当前 IP): 显示当前 (由 DHCP 或手动) 分配到您的设置, 仅供参数前置放大器的 IP 地址。
Current subnet (当前子网): 显示当前(由 DHCP 或手动)分配到您的前置放大器的子网地址。
Current Gateway (当前网关:) 显示当前 (由 DHCP 或手动) 分配到您的前置放大器的网关地址。
Manual Entry (手动 输入) 此选项 (仅限 DHCP 关闭时) 可让您输入静态 IP、子网和网关地址。按住确定按钮两秒以上即可进入编辑模式。使用选择旋钮选择您要更改的字符，然后使用音量控制从可用字符列表中选择字符，最后按下确定按钮确认各个字符。最后一个字符输完后或者按住确定按钮两秒以上，即可保存新地址。
Trigger（触发器）此设置配置了 12V 触发继电器数据如何发送和接收。大多数组件要求此设置设为“Normal（正常）”，但是某些产品（例如某些旧版 Mark Levinson 组件）要求此设置设为“Pulsed（跳动）”。共提供两个触发器。该菜单选项可让用户停用触发器和设置延迟时间。
Front IR（前红外此菜单可让您开启或关闭设备的前红外接收器。如果您已将设备的后面板红外输入连接至红外控制设备，请将前红外接收器设为Off（关闭），以免产生干扰。
输出

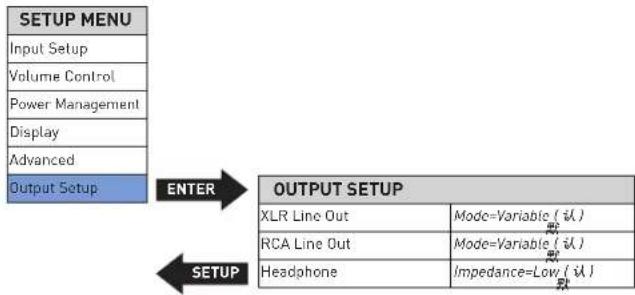

设置菜单的“Output（输出）”部分可让您配置输出。
Line Out (线路输此菜单可让您将平衡和单端输出设为 Fixed (固定)、Variable (可变) 或 High Pass Filter (高通滤波器):
Fixed (固定) 当您将平衡或单端输出连接至录制设备时，请使用此设置。不管音量控制级别是多少，输出将保持固定级别。
变量：这是默读您将要衡或单端输出连接至有源低音扬声器或外部放大器时，请使用此设置。输出级别将随着音量控制级别的变化而变化。
High Pass（高通）：此菜单可让您为平衡或单端输出激活24dB/八度音阶Butterworth四阶80Hz高通滤波器。如果您将有源低音扬声器连接至其中一个输出，并且希望限制发送到系统主扬声器的低频，请为连接至扬声器功率放大器的输出将高通滤波器设为On（开启）。注意：耳机输出始终为全范围可变。
Headphone (耳机) 此菜单可让您选择耳机输出的低阻抗或高阻抗。工厂默认设置为 Low Impedance（低阻抗），适用于所有类型的耳机。一些收听者在使用阻抗更高的耳机时可能会更喜欢高阻抗设置。没有绝对“正确”的设置；使用您喜欢的就行。
SSP 设置
在过去，各组件中声道数量的不同导致双声道和多声道组件之间的集成很困难。将多声道处理器输出信号发送到立体声前置放大器会使校准后的处理器输出电平失真。多声道处理器音量控制会一起调整所有声道的相对音量级别。然而，立体声前置放大器音量控制仅会调整左前和右前声道的相对音量级别，而中置、环绕和低音扬声器声道却不会受到影响。
为避免前置放大器与相关环绕声处理器相连时出现这些问题，可使用SSP模式，让所选输入信号源不受干扰地通过前置放大器。SSP模式激活后，前置放大器的音量控制会停用，以免前置放大器声道平衡失真。这样，处理器便可控制所有声道的相对音量级别，同时维持校准后的输出电平。
要将前置放大器连接至环绕声处理器：
- 确保前置放大器及所有相连组件已关闭电源且与电源插座断开。
- 将环绕声信号源组件上的输出接头连接至环绕声处理器上的输入接头。例如，如果信号源组件是蓝光光盘播放器，请将其连接至环绕声处理器上对应的输入接头。
- 将处理器上的左前和右前输出接头连接至N526或N523前置放大器上对应的模拟输入接头。为了获得最佳性能，请尽可能使用平衡连接。
- 将处理器上的中置、环绕和低音扬声器输出接头连接至功率放大器上对应的输入接头。
- 将前置放大器的输出连接至与系统左右（主）扬声器相连的放大器。
要为所选输入激活 SSP 模式：
小心：在为任何输S入模就之前，请将相连环绕声处理器音量控制设为合理的级别，以免向相连扬声器发送危险的信号级别。
- 按下设置按钮，以激活设置菜单
- 选择 Input Setup（输入设置），然后按下确定按钮
- 选择您要配置 SSP 的模拟输入，然后按下确定按钮
- 选择 SSP，然后按下确定按钮
- 将SSP参数设置为On（开启），然后按下确定按钮
- 按下设置按钮四次，以返回相应的菜单级别，退出设置菜单

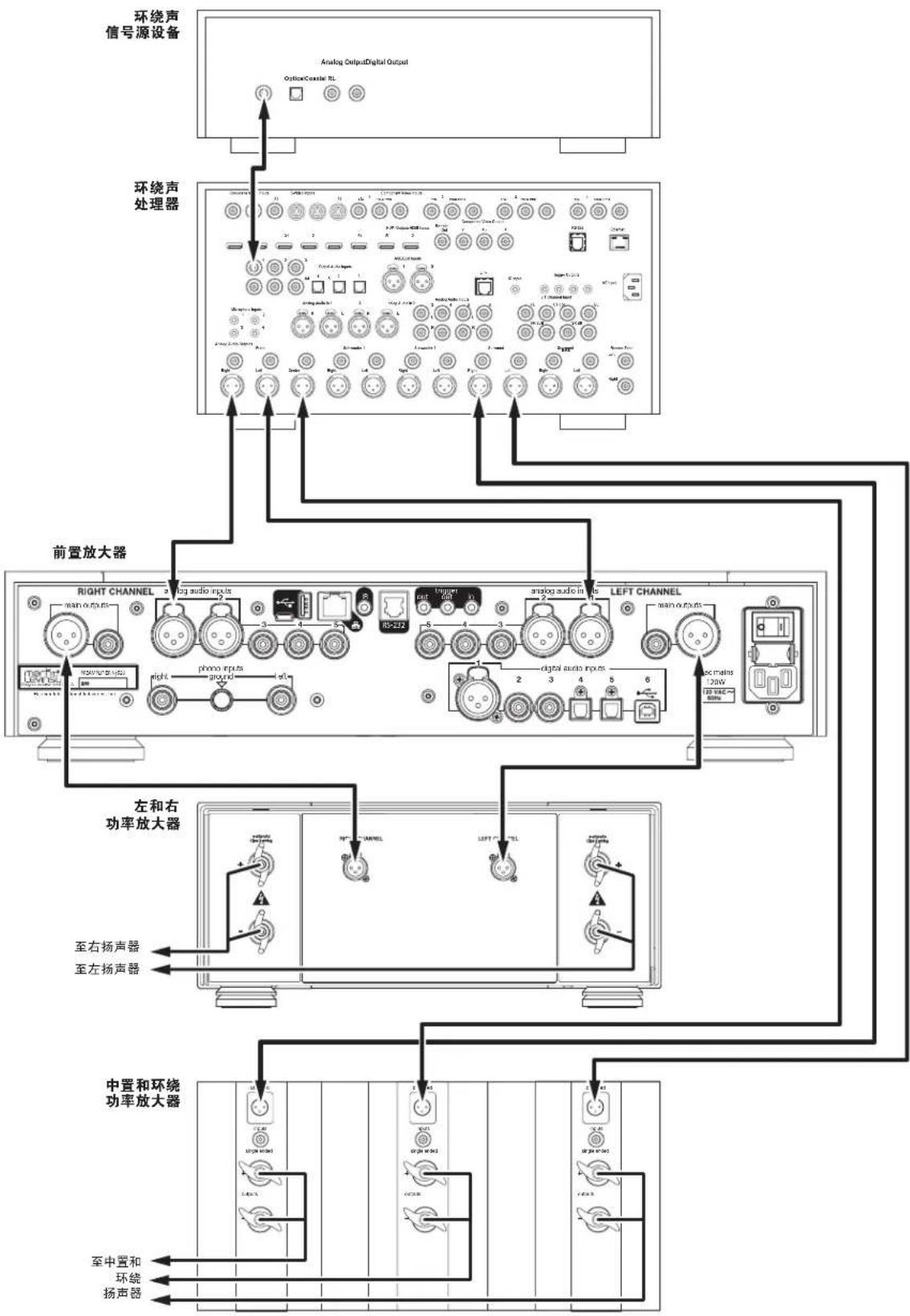

故障排除
操作错误有时会被误认为出现故障。如果出现问题，请参阅本部分的故障排除信息。如果问题仍存在，请联系您的 Mark Levinson 授权经销商。
未供电
检查电源线，以确保其连接至交流主电源接头以及处于工作状态的无开关电源插座。
确保前置放大器已使用后面板电源开关通电。检查电路断路器，确保正在向与前置放大器相连的电源插座供电。
确保前置放大器未处于待机状态。当前置放大器开启时，前面板待机LED完全持续发亮。当前置放大器处于待机模式时，LED会缓慢闪烁。
遥控器无法操作
排除遥控器红外发射器和前面板显示屏上红外接收器之间的障碍。确保后面板红外输入接头未在使用。
确保遥控器与前面板的距离在17英尺（5米）以内。如果机箱位于玻璃箱体中，有色玻璃将缩小遥控器有效范围。
确保前面板显示屏上的红外接收器以合理的角度接收遥控器信号。
确保前面板显示屏上的红外接收器未暴露在强烈阳光、卤素灯或荧光灯下。这可能导致无法可靠接收红外信号。
更换遥控器电池。
无信号输出
检查所有音频线缆，确保前置放大器和所有相连组件之间连接牢固。检查扬声器线缆，确保扬声器和放大器之间连接牢固。确保相连扬声器正常运行。确保音量设为可以听到的级别。
确保静音未激活。确保所选输入的偏移设置未将音量降为无法听到的级别。确保所有相连组件连接至处于工作状态的电源插座，并且已通电。确保连接至前置放大器所选输入的信号源设备正在生成输出信号。
输入缺失
确保所选输入的名称参数未设为设置菜单中的 Unused（未使用）。
数字音频漏失
将出现漏失问题的数字输入的 PLL Lock (PLL 锁) 设置为 Wide (宽)。
音频出现嗡嗡声
一次断开一个组件，以找出问题。
一旦确定问题所在，确保出现问题的组件正确接地并连接至与前置放大器相同的电路。
音量无法设为最大
您可以在设置菜单中设置最大音量级别选项。如果设置了此选项，可阻止设备达到80.0的最高音量级别。有关更多信息，请参阅“音量控制/最大音量”。
前面板显示屏未工作
确认设置菜单中的Intensity（强度）参数未设为Off（关）。
无网络连接
确认路由器、交换器或集线器与前置功放之间的网络线缆正确连接。
确认路由器、交换器或集线器的使用时间。如果路由器、交换器或集线器的使用时间超过十年，可能与前置功放存在通信问题。重启前置功放，并使用较新的路由器、交换器或集线器连接网络和前置功放。
如果问题依然无法解决……
确保显示屏没有因为按到显示按钮而被关掉。
断开 AC 电源线和装置的连接。取出保险丝柜检查保险丝，确保里面的线没有损坏，并确保玻壳没有褪色。如有必要，请更换保险丝。
使用后面板的电源开关关闭前置放大器，等待至少10秒后重启设备。
恢复出厂默认设置（请参阅“高级：配置/恢复”）。
请联系 Mark Levinson 授权经销商。
拨打电话 888-691-4171，或访问网站 marklevinson.com，联系 Mark Levinson 客服。
MARK LEVINSON N°526 和 N°523 规格
线路放大
增益
| 正常增益设置 | 13.5dB 平衡;7.5dB 单端 |
| 高增益设置 | 19.5dB 平衡;13.5dB 单端 |
| 固定模式,正常增益设置 | 3.0dB 平衡;-3.0dB 单端 |
| 固定模式,高增益设置 | 9.0dB 平衡;3.0dB 单端 |
频率响应
| • 20赫兹到20千赫 | ±0.02dB |
| • 0.4赫兹到370千赫 | +0.1/-3dB |
总谐波失真加噪音(THD+N)
| 1千赫( 2V_RMS 单端或 4V_RMS 平衡输出) | <0.003% |
| 20千赫( 2V_RMS 单端或 4V_RMS 平衡输出) | <0.005% |
信噪比
| 20赫兹到20千赫,宽频带,未计权 | >97dB |
| A计权 | >100dB |
| 参考 2V_RMS 单端或 4V_RMS 平衡输出,最大音量 | >115dB @ 1kHz |
| >105dB @ 20kHz(点噪声) |
串音
| • 1千赫 | <-107dB |
| • 20千赫 | <-82dB |
| 道分离 | 低于本底噪声(>115dB f@ 1kHz) |
| 通滤波器 | 可禁用80Hz、4阶(24dB/八度音阶)Butterworth |
| 量控制 | 平衡,当前模式,离散15位R-2R级别 |
单端（RCA）输入
| 输入阻抗 | >45kΩ |
| 最大输入电平 | 正常增益设置: >10VRMS,高增益设置MS: >7V |
平衡 (XLR) 输入
| • 输出阻抗 | <80Ω |
| • 最大输出电平 | >11VRMS |
平衡 (XLR) 输出
| 输出阻抗 | 可选;<3Ω或75Ω |
| 最大输出,低电阻设置 | |
| 30Ω[0.3W],20赫兹到20千赫,<0.1%THD | >3VRMS |
| 300Ω,20赫兹到20千赫,<0.1%THD | >9VRMS |
| 最大输出,高电阻设置 | |
| 300Ω,20赫兹到20千赫,<0.1%THD | >7VRMS |
| 总谐波失真加噪音(THD+N) | |
| 20赫兹到20千赫,2VRMS为30Ω | <0.03% |
| 20赫兹到20千赫,2VRMS为300Ω | <0.01% |
唱头放大
| • RIAA 频率响应 |
| • 次声滤波器 |
| 磁模式 |
| • 输入抗组 |
| • 输入电容 |
| • 增益 |
| • 总谐波失真加噪音 |
| • 信噪比(参RM考输2出) |
- 最高输入电平
动圈模式
- 输入抗组
- 输入电容
- 增益
总谐波失真加噪音
- 信噪比(参RM考输2出)
- 最大输入电平
20Hz 至 20kHz, ±0.3dB 可禁用，15Hz，2 阶（12dB/八度音阶）
47kΩ
可选；50、100、150、200或680pF
40dB @ 1kHz
<0.03%, 20Hz 至 20kHz, 2V_RMS 输出
97dB(20Hz至20kHz，宽频带，未计权)
102dB (A 计权)
110dB @ 20Hz 至 20kHz (点噪声)
95mV @ 1kHz; >285mV @ 20kHz
50dB 增益设置: <0.02%, 20Hz 至 20kHz, 2V_RMS 输出
60dB 增益设置: <0.02%, 20Hz 至 20kHz, 2V_RMS 输出
70dB 增益设置: <0.04%, 20Hz 至 20kHz, 2V _RMS 输出
50dB 增益设置：>87dB（20Hz 至 20kHz，宽频带，未计权）
50dB 增益设置: >94dB (A 计权)
50dB 增益设置：>100dB（20Hz 至 20kHz 时）（点噪声）
60dB 增益设置: >77dB (20Hz 至 20kHz, 宽频带, 未计权)
60dB 增益设置: >84dB (A 计权)
60dB 增益设置: >90dB (20Hz 至 20kHz 时) (点噪声)
70dB 增益设置: >68dB (20Hz 至 20kHz, 宽频带, 未计权)
70dB 增益设置: >74dB (A 计权)
70dB 增益设置：>80dB（20Hz 至 20kHz 时）（点噪声）
50dB 增益设置：>30mV @ 1kHz；>105mV @ 20kHz
60dB 增益设置：>9.5mV @ 1kHz；>90mV @ 20kHz
70dB 增益设置: >3.2mV @ 1kHz; >30mV @ 20kHz
数字模拟转换器2(仅)限N
| • 输出电压 | 3.7V_RMS @ 全范围 (0dBFS) |
| • 频率响应 | 20Hz 至 20kHz, +0 / -0.2dB |
| • 总谐波失真 | |
| <0.0001% @ 1kHz,全 范 围 (0dBFS) | |
| <0.0003% @ 20kHz,全 范 围 (0dBFS) | |
| • 信 噪 比(参 藏s /307NBFS 输 出) | >117dB (20Hz 至 20 kHz,宽频带,未计权) |
| >120dB (A 计权) | |
| • 抽样率/位深 | |
| • PCM | 32、44.1、48、88.2、96、176.4 或 192kHz;高达 32 位 |
| • DSD | 本机或 DoP (通过 PCM 的 DSD),单双速 (2.8 和 5.6MHz) |
常规
- 模拟音频接头
线路输入
唱机输入
输出
- 数字音频输入连 ^256 器(仅限 N
平衡
同轴
光学
USB 异步
- 控制接头
RS-232
红外（IR）
DC 触发器
以太网
USB
电源电压
功耗
待机，绿色模式
待机，省电模式
待机，正常模式
通电，闲置
通电，闲置，耳机连接
- 尺寸
装置
带包装
3 对单端 (RCA), 2 对平衡 (XLR)
1 对单端唱头输入 (RCA), 1 个唱头接地接线柱
1 对单端线 (RCA), 1 对平衡线 (XLR), 1 个 TS ¼" (6.3mm) 耳机
1 个 AES/EBU (XLR)
2 个 S/PDIF (RCA)
2个Toslink
1个USB B型
1 个 RJ-12
1个 18 ”(3.5mm)耳机插口
2个可编程12V输出（1/8”/3.5mm耳机插口），100mA最大电流
100VAC、115VAC 或 230VAC，出厂设置
0.4W
5W
Mark Levinson 和 Clari-Fi 是 HARMAN International Industries, Incorporated 的注册商标。Blu-ray 是 Blu-ray Disc Association 的商标。SACD (Super Audio CD) 是 Sony Corporation 的商标。其他公司和产品名称可能是其相关的各自公司的商标。
本文档不应视为HARMAN International Industries, Incorporated的承诺。本文档所含信息以及产品特性、规格和外观可能不时更改，恕不另行通知。HARMAN International Industries, Incorporated对本文档可能出现的错误不承担任何责任。
有关客户服务和产品装运信息，请访问我们的网站：marklevinson.com
产品型号 070-90027 修订版本：2.0
