| 产品类型 | 双单声道功放（接收器） |
| 品牌 | Mark Levinson |
| 型号 | NO534 |
| 额定输出功率 | 250W RMS每通道（8欧姆，20Hz-20kHz，<0.3%失真） |
| 频率响应 | 10Hz-20kHz +0/-0.2dB |
| 信噪比 | 85dB（参考2.83V RMS） |
| 输入阻抗 | 60kΩ（平衡），30kΩ（非平衡） |
| 电压增益 | 26dB |
| 输入接口 | 2个XLR平衡输入，2个RCA非平衡输入 |
| 扬声器输出 | 4对Hurricane接线柱（支持双线分音） |
| 控制连接器 | 10/100以太网，RS-232（RJ11），12V触发输入/输出，USB-A，Micro USB |
| 电源 | 100V、120V或230V AC（出厂预设），最大1500W |
| 功耗（工作） | 350W（待机） |
| 功耗（正常待机） | 70W |
| 功耗（节能待机） | 5W |
| 功耗（绿色待机） | <0.5W |
| 尺寸（高x宽x深） | 含脚垫：19.7 x 43.8 x 53.3 cm |
| 净重 | 46.7kg |
| 包装重量 | 55.4kg |
| 保养与清洁 | 用干布清洁；请勿堵塞通风孔 |
| 安全注意事项 | 请勿接触水或潮湿环境；使用附带的电源线；遵守开箱说明（需两人操作） |
| 备件与可维修性 | 请联系授权经销商Mark Levinson或客服（1 888 691-4171） |
| 一般信息 | AB类设计，分立电路，直接耦合，低噪声环形变压器 |
常见问题 - NO534 Mark Levinson
用户关于以下问题的提问 NO534 Mark Levinson
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 接收器 免费PDF格式！查找您的手册 NO534 - Mark Levinson 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 NO534 品牌 Mark Levinson.

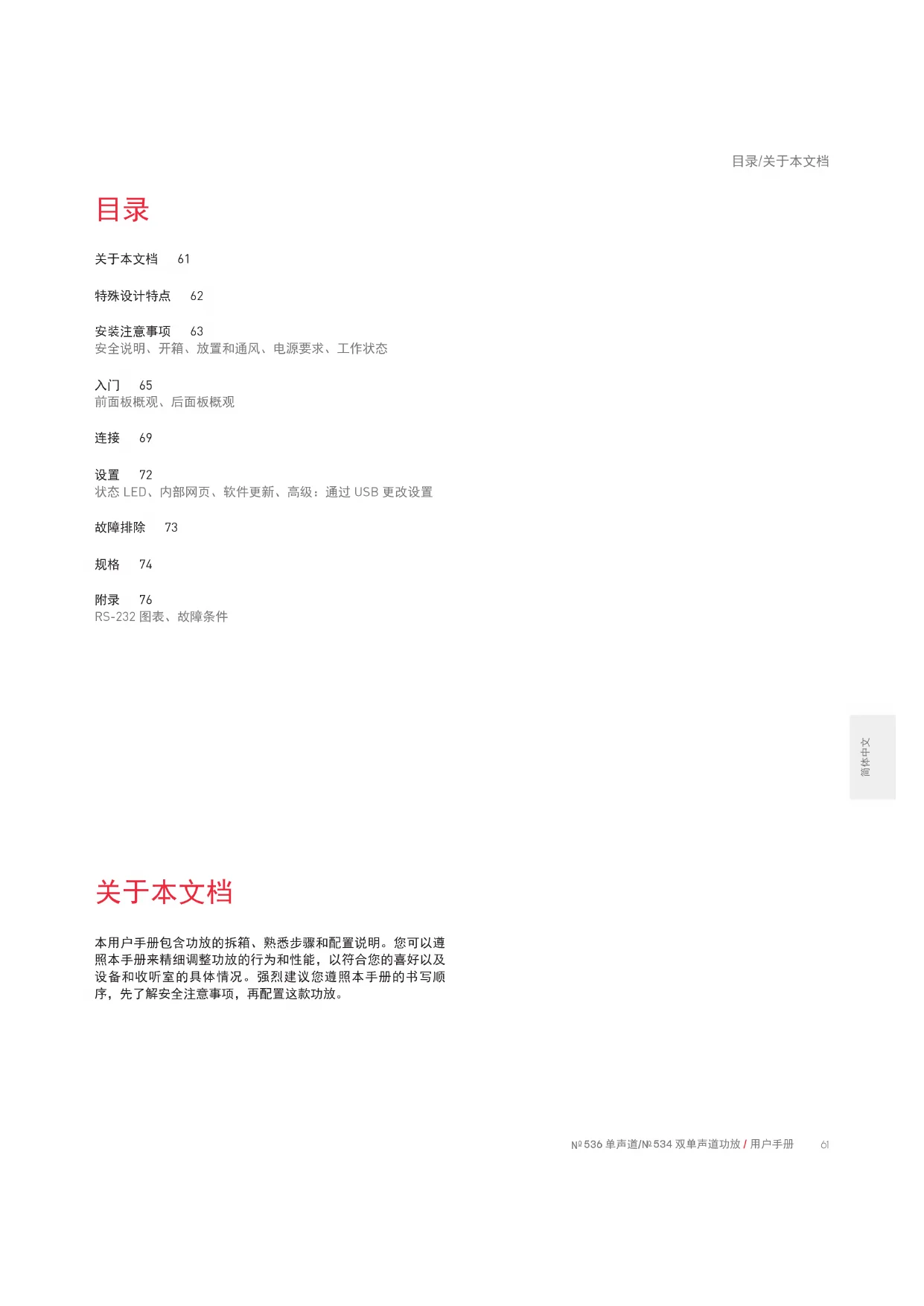

用户手册 NO534 Mark Levinson
安全说明、开箱、放置和通风、电源要求、工作状态
入门 65
前面板概观、后面板概观
连接 69
设置 72
状态 LED、内部网页、软件更新、高级：通过 USB 更改设置
故障排除 73
规格 74
附录 76
RS-232 图表、故障条件
关于本文档
本用户手册包含功放的拆箱、熟悉步骤和配置说明。您可以遵照本手册来精细调整功放的行为和性能，以符合您的喜好以及设备和收听室的具体情况。强烈建议您遵照本手册的书写顺序，先了解安全注意事项，再配置这款功放。
特殊设计特点
感谢您购买 N° 536 单声道或 N° 534 双单声道功放。自 1972 年以来，Mark Levinson® 始终致力于打造无与伦比的声音艺术，其指导原则是音乐纯度高于一切。为了实现这个前所未有的目标，Mark Levinson 工程师搜索了公司档案，最终开发了一款专有、新型且熟悉的功放设计，该设计具有异常高的电流和巨大的开环线性特点。最终诞生了 Mark Levinson N° 536 单声道和 N° 534 双单声道功放。这些完全分离的功放几乎可以轻松驱动任何扬声器，实现完美的反射、音感和开阔性。
理念
追求完美的功放效果是高端音频领域内的一个众所周知的主题。新技术带来新方法，而回顾过去可以为未来激发灵感。这些功放正是本着这种精神开发的：从传统和经典功放设计艺术中获得灵感，同时融入现代技术。完全分离的直接耦合信道；高线性、低反馈设计；以及在A类模式中工作的电压增益和驱动级，由以太网、RS-232和USB提供的现代系统集成功能结合在一起，实现监视和网络控制。
设计原则
Mark Levinson 的核心设计原则是其极高的开环线性和极高的偏流。由于功放电路的设计具有这种本质上的高性能，因此只需极少的反馈即可实现完美的低失真和极高带宽。利用异常高的偏流可实现出色的线性和很高的带宽：几乎不受寄生电容的影响，这些功放能够极其灵活地改变电压。这些设计原则成就了 Mark Levinson 功放的标志：轻松自如、开阔性和整个频段内不折不扣的流畅性，无论负载或聆听音量级别如何。
组件
Mark Levinson 以工程艺术和工程科学为傲。为此，选择组件时不仅基于技术优势，而且还基于声音功能。
N° 536 单声道功放包含每个输出级 12 个独立的 15A、260V、200W TO-264 双极性输出晶体管（共 24 个）和每个输出级 12 个独立的 230V、70MHz TO-220 双极性激励晶体管（每个输出晶体管一个，共 24 个）。其电源包含每个输出级 8 个独立的高速 40A、250V TO-220 肖特基整流器（共 16 个）和每个输出级 18 个滤波电容器（共 36 个），总共 169,200 微法拉的存储电容。
N°534 双单声道功放包含每个声道 12 个独立的 15A、260V、200W TO-264 双极性输出晶体管（共 24 个）和每个声道 12 个独立的 230V、70MHz TO-220 双极性激励晶体管（每个输出晶体管一个，共 24 个）。其电源包含每个声道 8 个独立的高速 40A、250V TO-220 肖特基整流器（共 16 个）和每个声道 18 个滤波电容器（共 36 个），总共 118,800 微法拉的存储电容。
功放还具有定制设计的低噪音环形变压器，额定功率分别为1,800VA和1,900VA总连续功率，每个输出级均具有单独的次级线圈。输出级和电源组件是额外指定的，以提供无与伦比的性能和可靠性。输入级包含配对的低噪音、高增益双JFET输入晶体管，这些晶体管依次连接到双共源共栅配置中的双极性晶体管；这些装置的组合可提供固有的低失真和高带宽以及轻松摆动大信号电压的功能。该电路在A类模式中工作并使用独立的TO-126双极性预驱动晶体管，以准确地驱动大输出级。
特点
- AB类设计额定功率：
a. N° 536: 400W, 阻抗为 8 欧; 800W, 阻抗为 4 欧
b. N° 534：每个声道250W，阻抗为8欧；每个声道500W，阻抗为4欧
- 完全独立的信道，输入到输出
- 高线性、低反馈设计，可实现低失真和高带宽
- 电压增益和驱动级在A类模式中工作
- 直接耦合：信道中无电容器
- 定制设计、低噪音环形变压器
- 高电流线性电源，采用低噪音、高速、独立的肖特基整流器和多个并行的滤波电容器
- 镜像对称设计
- 每个声道 4 个接线柱，带 Hurricane 接线端，可实现标准和双线分音扬声器连接
- 系统控件：以太网、RS-232、IR 输入、12V 触发输入和输出、USB
安装注意事项
安全说明
- 阅读本说明
- 保留本说明
- 注意所有警告
- 遵守所有指示
-
请勿在近水处使用本产品
-
只用干布清洁本产品
-
请勿堵住任何通风口。根据制造商说明进行安装。
-
请勿安装于任何热源（如散热器、电热器、炉灶或其他产生热量的装置）的附近。
-
请勿损坏极性或接地式插头的安全功能。极性插头有两个铜片，一个较宽，一个较窄。接地式插头有两个铜片及一个接地插脚。提供宽插片或第三根插脚的目的是为了保障您的安全。若提供的插头不适合您的插座，请咨询电工更换已陈旧过时的插座。
-
保护好电源线，避免被踩踏或挤压，尤其是插头、插座及其退出本产品的部位。
-
只使用生产商指定的配件和附件。
-
只使用生产商指定或本产品附带的推车、支架、三脚架、托架或桌子。若使用推车，移动推车/仪器组合时务必小心，以免受伤或翻倒。
-
如遇雷暴天气或长期不使用本产品时，请拔下插头。
-
所有维修工作均应由合格检修人员进行。产品出现任何损坏均需维修，如电源线或插头损坏；液体泼溅或物体进入产品；或产品暴露在雨水或潮湿环境中导致无法正常操作，或摔坏。
-
电源线旨在作为本产品的安全断开装置，应始终保持随时可操作。
-
不应使用报纸、桌布或窗帘等物体盖住通风口，阻碍通风。
-
不得将任何明火火源（如蜡烛）放置于本产品上。
-
标有此符号的接线端可能被视为危险电压，连接到这些接线端的外部线缆需要由受过训练的人员安装或使用现成的导线或电线。
-
本产品必须采用包含接地连接的三芯主交流电源线端接。为了防止电击危险，必须始终使用全部三个连接。
警告！要降低起火或触电风险，请勿将本设备暴露在雨水或潮湿环境中。请勿将本设备暴露于可被液体滴入或溅到的位置。切勿将装有液体的物品（如花瓶）放置在本设备上。
安全术语和符号
本手册中可能出现以下术语：
警告！提醒人员注意程序、规范、条件或类似情况，如果执行不当或未加遵守，可能导致人身伤害或死亡。
小心！提醒人员注意程序、规范、条件或类似情况，如果执行不当或未加遵守，可能损坏或破坏部分或整个组件。
注意提醒人员注意需要强调的信息。
本产品上可能出现以下符号：
显示在组件上，表示箱体内存在未绝缘的危险电压，即可能足以构成电击危险的电压。
显示在组件上，表示附加文件中的重要操作和维护说明。
开箱
当打开功放包装时：
- 保存所有包装材料，以防将来需要装运您的功放。
- 检查功放是否在装运过程中出现损坏迹象。如果发现损坏，请联系 Mark Levinson 授权经销商，协助进行适当索赔。
- 请在购买后15天内访问marklevinson.com，注册您的功放。
- 保留带有日期的原始销售收据，作为保修证明。
- 拆除装运纸箱上的配件箱。确保内含下列所有物品。如果任一物品缺失，请联系 Mark Levinson 授权经销商。
o IEC 电源线（接线端符合设备所运至地区的规定）
o 成对手套（开箱和设置时使用）
0 文件
小心！在没有适当援助的情况下，请勿尝试抬起或移动功放。功放的装运重量超出单独一人可以抬起的重量。为了避免人身伤害或损坏设备，至少需要两个人一起抬起或移动功放。
功放会附带手掌和手指部位具有特殊抓紧表面的针织手套。
抬起或移动功放时应佩戴这些手套。
一条很粗的绑带从功放的底部向上绕到散热片部位，使两个人能够更轻松地将功放抬出装运纸箱。
放置和通风
- 请将功放安装在自身的架子上，以确保适当通风。
- 请将功放机箱安装在结实、平坦的水平表面上。
- 请将功放安装在接近相连组件的位置，尽可能缩短互连线缆。
- 请选择干燥、通风良好的位置，避免阳光直射。
- 请在功放上方和两侧至少留出 3 到 4 英寸（8 到 10cm）间隙，以便适当散热。
- 请在功放背面至少留出6英寸（15cm）间隙，以便电源线和线缆有空间弯折而不会挤压变形或拉紧。
- 请勿将功放机箱置于厚的毛毯或地毯上，或用布盖住功放，这样会妨碍正常散热。
- 请勿挡住机箱顶部和底部的通风口或减少通过功放的气流。
- 请勿将功放机箱放置在低电平组件附近。功放能够产生大输出电流，因此产生很大的磁场，这可能会导致敏感组件中出现噪音。
- 请勿将功放暴露于高温、潮湿、蒸汽、烟雾、湿气或过多灰尘的环境中。避免将功放安装在散热器和其他产生热量的设备周围。
电源要求
功放的电源出厂配置为 100、115 或 230 伏交流电（在 50Hz 或 60Hz 工作时）。在操作前，确保后面板上交流输入接头附近的电源标签指示的操作电压正确无误。包含可用于设备所售地区的可拆卸 IEC 电源线缆。
如果连接的交流电压不符合设备要求，可能会引发安全和火灾危险，而且可能会损坏设备。如果您对功放的电压要求和您所在区域的线路电压存在疑问，在将设备插入交流电源插座之前，请联系 Mark Levinson 授权经销商。
警告！确保音频系统中的所有组件正确接地。请勿使用“接地升降器”或“骗子”适配器，从而损坏极性或接地式插头的安全功能。这样可能会导致组件之间产生危险电压，从而导致人身伤害和/或产品损坏。
打雷闪电和长时间不使用时，应从交流墙壁插座上拔下功放插头。
小心：移动设备之前，请从交流电源插座和设备的后面板上拔下电源线，确保设备断电。
工作状态
功放有三种工作状态：
- 关闭：使用后面板的电源开关或拔下后面板的电源线，即可断开交流主电源。
- 待机：可以将待机模式配置为以下三种类型之一：绿色、省电和正常。
o 绿色：此模式将切断几乎所有电路的电源，只有通过 5V - 12V 触发器或按下待机按钮才能激活设备。此模式节省的电能最多，是出厂默认的待机模式。在此模式下，LED 会变暗。
省电：此模式将切断音频电路的电源，但保持控制电路通电，以随时接收命令。此模式节省的电能属于中等。在此模式下，LED会变暗。
正常：此模式会将音频输出静音，但保持所有控制电路和音频电路通电。此模式节省的电能最少，但能使音频电路保持预热状态，可以随时提供最佳性能。
- 开启：整个设备通电，所有输出均将激活。设备开启时，前面板LED稳定地亮红色。
选择绿色或省电模式时，功放还将调用其 Auto Off（自动关闭）功能，以便在 20 分钟无音频信号和控制输入后自动将其置于待机模式。可以通过选择正常待机或向前置功放或系统中的其他组件的触发器输入提供 12V 直流电，来绕开 Auto Off（自动关闭）功能。有关更改功放设置的详细信息，请参阅本手册的“设置”部分。
入门

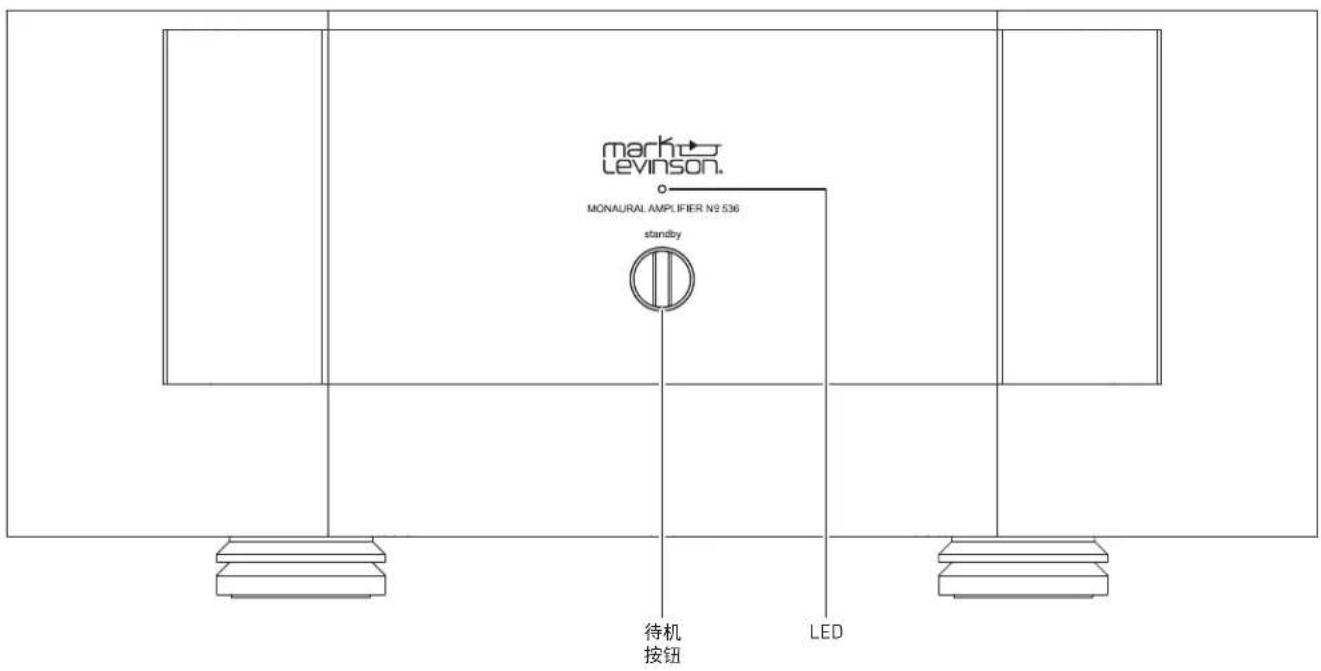

前面板
待机按钮：按下此按钮可使设备进入或退出所选待机模式。
LED：设备开启时呈红色，设备处于待机模式时，缓慢闪烁。加载软件时呈蓝色。出现故障条件时呈白色。

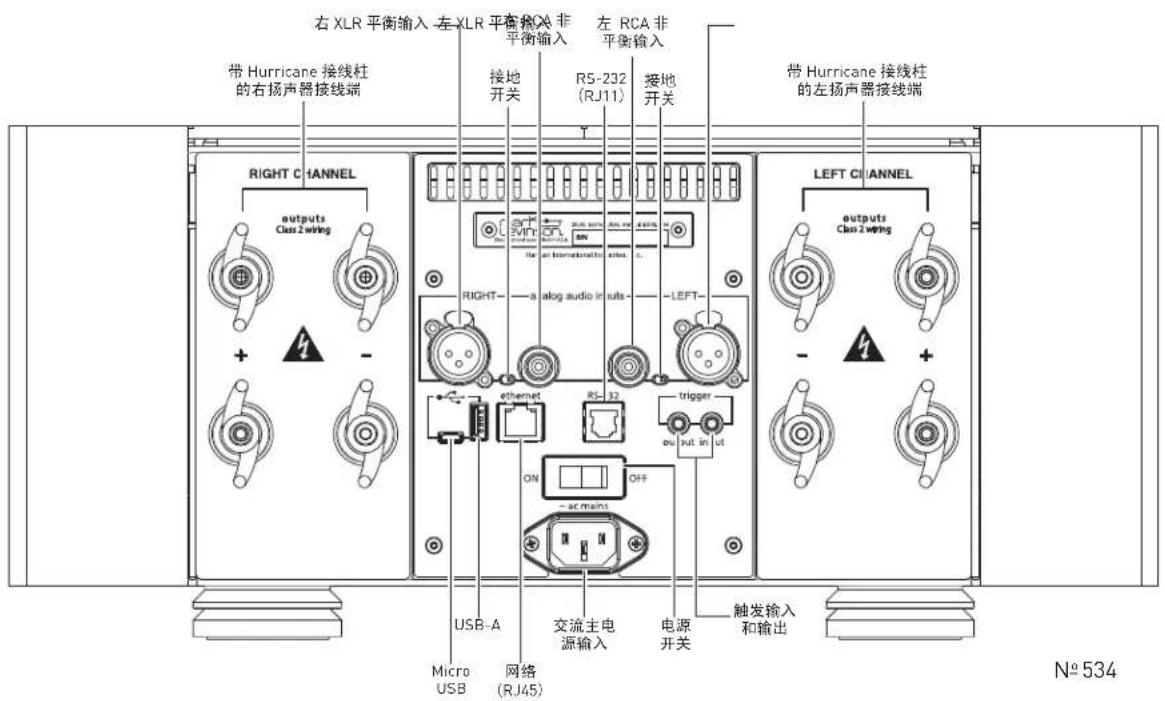

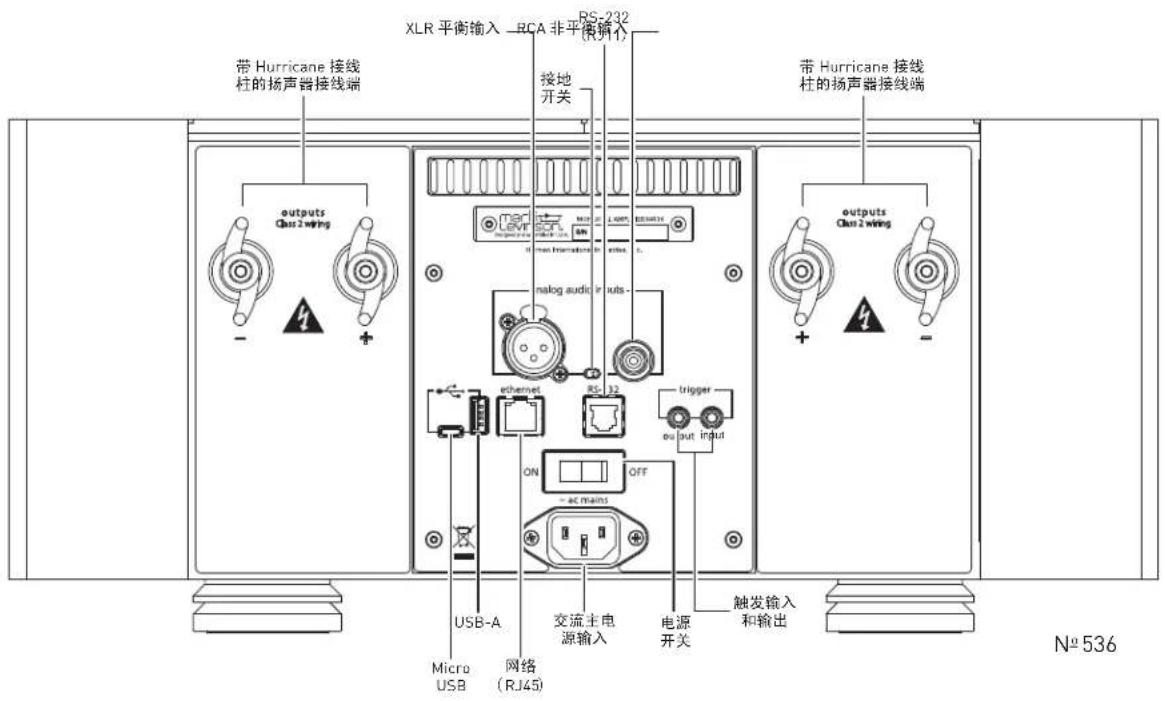

后面板
输入接头
每个音频声道输入有一个平衡接头和一个单端（非平衡）接头可用。
接地开关：一个小型切换开关，可选择适合平衡（XLR）或单端（RCA）输入接头的接地方式。确保切换开关处于最接近所用接头的位置。该开关不选择接头；它只更改接地方式以适合所选接头。
平衡输入
单端输入
平衡模拟输入接头：这些接头接受来自带平衡（插入式 XLR）输出接头的线路前置功放或其他信号源的左声道和右声道平衡输入信号。
平衡接头插头分配：
- 插头 1: 信号接地
- 插头 2: 信号 + (非转换) “热”
- 插头 3：信号 - （转换）“冷”
平衡
输入接头
(包容式 XLR)
插头 插头 插头
2 3 1
单端输入接头：这些接头接受来自无平衡输出接头的线路前置功放或其他信号源的左声道和右声道单端（非平衡）输入信号。Mark Levinson 建议尽可能使用平衡接头。
输出接头
接线柱：功放利用镀金的定制高电流扬声器接线柱。标有+（正极）的正接线柱为红色；负接线柱为黑色且标有-（负极）。
每个声道上有两个这样的接线柱。对于大多数设置，将每个声道的一个正接线端和一个负接线端连接到相应的扬声器接线端。
额外的接线柱可对兼容扬声器实现可选的双线分音。如果您的扬声器支持双线分音，请将两个红色（正）接线端连接到扬声器上的红色接线端，并将两个黑色（负）接线端连接到扬声器上的黑色接线端。
如果您的扬声器不支持双线分音，或者您不愿意采用此连接配置，则只需将其中一个正接线端和其中一个负接线端连接到相应的扬声器接线端即可。无需额外配置即可禁用双线分音输出功能。
也可以使用香蕉插头将扬声器线缆连接到扬声器接线柱。由于安全条例的要求，欧洲型号上的香蕉插头被遮挡。
注意：在连接扬声器时，确保至少使用一个正接线柱和一个负接线柱。
小心！
注意不要让正负极互相接触以免发生短路。不要将正输出或负输出短接到机箱或任何其他安全地面。在安装期间以及每次连接输入和/或输出线缆时，必须关闭功放电源。
小心！
拧紧接线柱时请勿过分用力。这些接线柱的创新设计可提供更大杠杆作用；因此，当手指紧固时，将可实现高接触密封连接。
请勿将接线柱强制接到弯曲或尺寸过大的接头上。这样做可能会损坏接线柱。
注意：在北美洲，这些功放的音频输出被视为2类（CL2）电路。这意味着，此功放和扬声器之间连接的线缆等级最低应为2类（CL2），并且应根据美国《国家电气规范》（NEC）第725条或《加拿大电气规范》（CEC）第16节进行安装。
控制接头
Micro USB 接头：此接头可将设备连接到计算机，以浏览内部网页。有关使用内部网页的更多信息，请参阅本手册的“设置”部分。
A型USB接头：此接头用于连接内含软件更新的USB驱动器，或用于导入设置配置。有关软件更新的更多信息，请参阅本手册的“设置”部分。
以太网接头：此接头接受 Cat5 或更高级别的线缆，可用于连接至主网络。以太网连接是用于外部控制和网络连接的标准 10/100 连接。功放支持与路由器、网络或计算机的连接。
RS-232 接头：该 RJ-11 接头通过标准的 RS-232 连接提供串行控制。有关 RS-232 命令表，请参阅本手册的“附录”部分。
触发输出接头：该 1/8 英寸（3.5mm）TS 耳机插孔可用于激活音频系统和试听室的其他组件，例如功放、灯光和遮光窗帘。设备开启时将输出 12V、100mA 直流信号。（请参见图示）
触发耳机插入接头插头分配：
• 头：+
- 套：
触发输入接头：该 1/8 英寸（3.5mm）的 TS 耳机插孔可连接至提供触发电压的其他系统组件或控制系统的触发输出。当设备在此连接中检测到 3V 到 12V 之间的直流电压时，将从待机模式变为开启模式。当此连接中的触发信号停止时，设备将进入所选的待机模式。使用触发输入打开功放时，将禁用 Auto Off（自动关闭）功能。
交流主电源接头：当提供的电源线连接至交流电源插座时，此接头为设备提供交流电源。打雷闪电和长时间不用时，请从交流墙壁插座上拔下功放插头。
电源开关：这个机械开关可以开启或关闭设备的电源。在正常操作期间，请勿使用电源开关来关闭设备，建议使用待机按钮。
连接

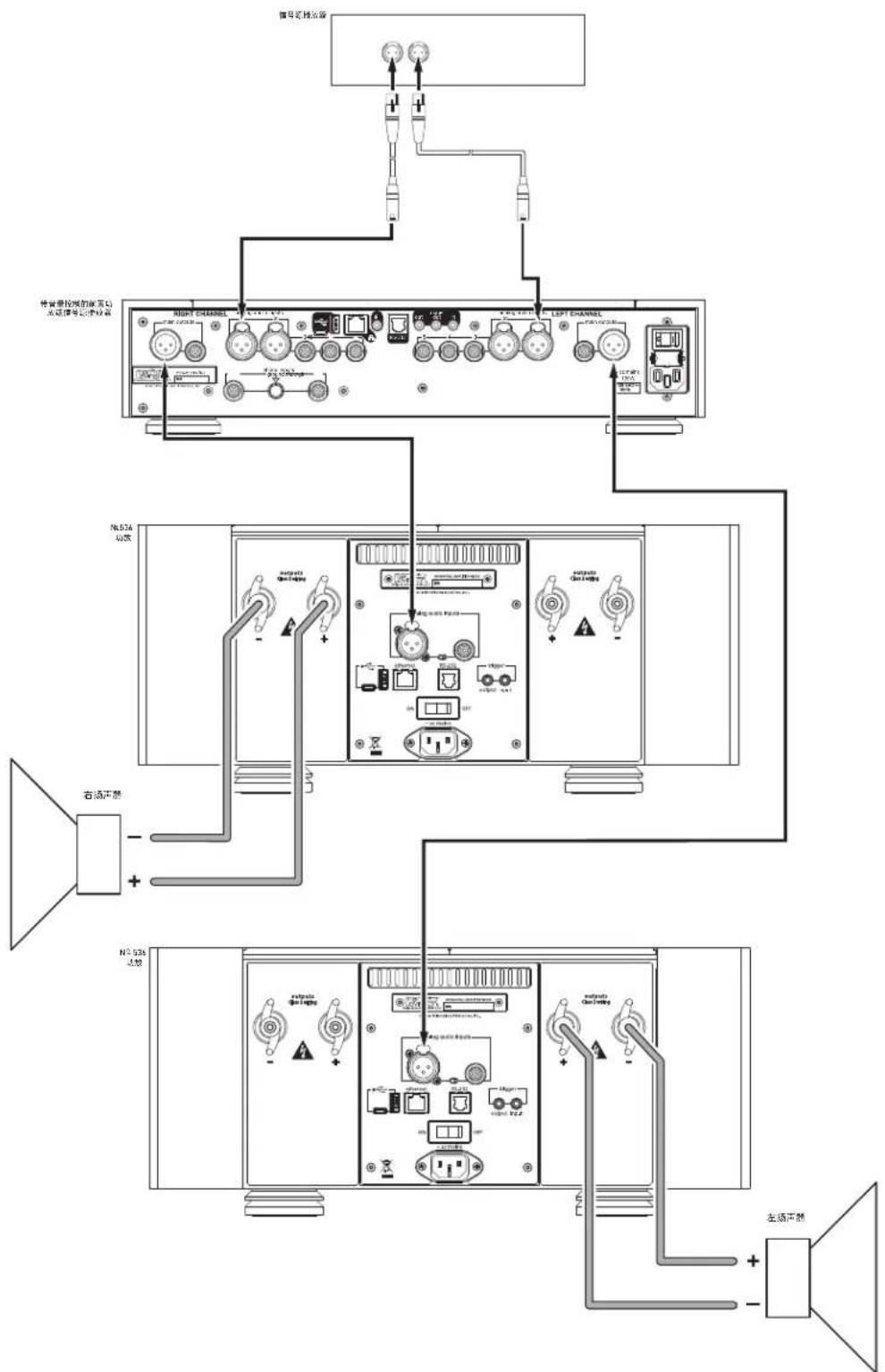

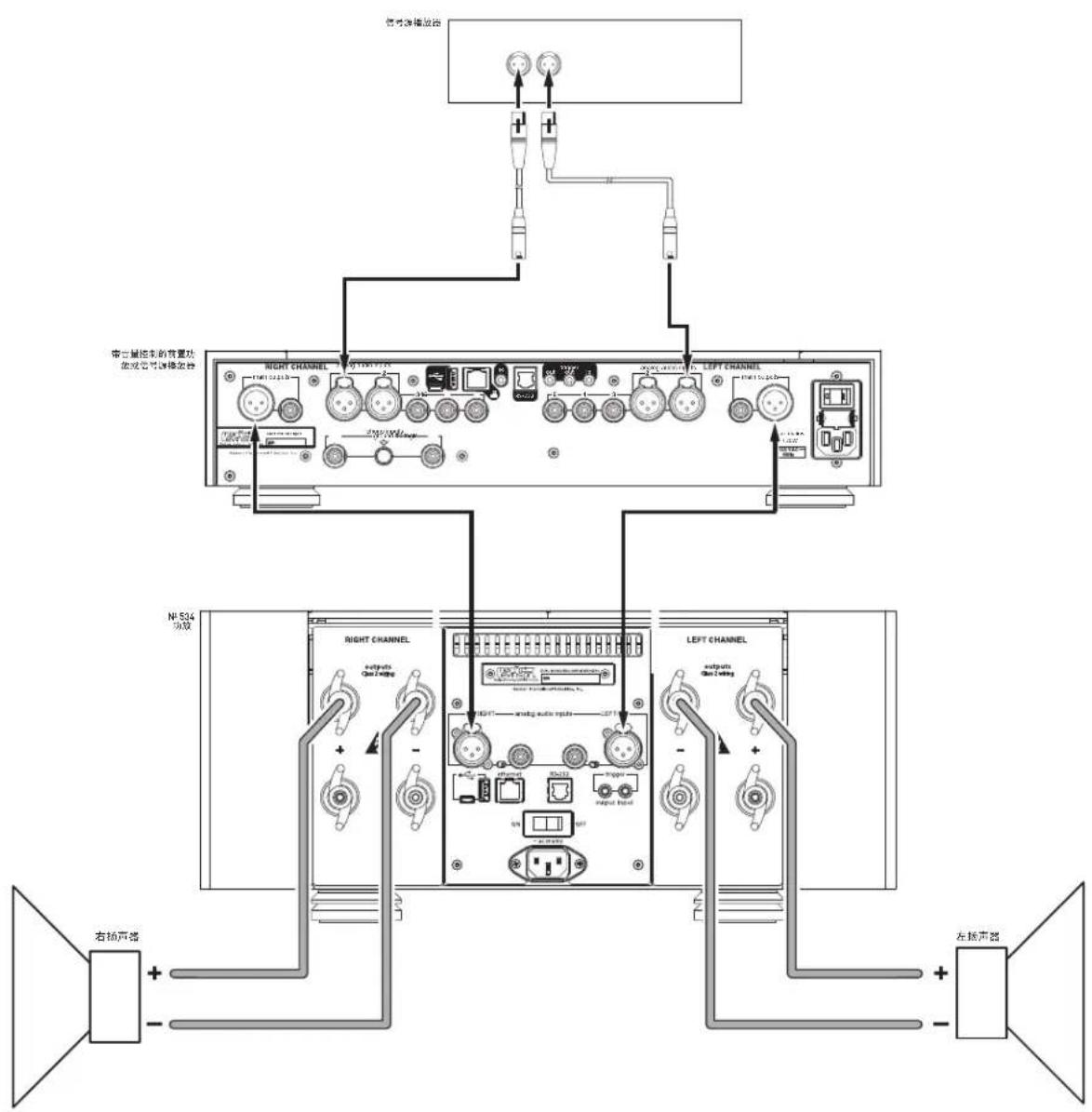

初始连接
小心：开始连接之前，确保功放及所有相连组件已关闭电源，且与电源插座断开。
- 将具有音量控制的前置功放或信号源设备连接到功放的平衡（XLR）或单端（RCA）输入接头。如果您的前置功放或信号源设备具有平衡输出接头，Mark Levinson 建议使用平衡输入接头。
- 将接地开关拨到最接近所连接输入的位置。检查开关是否顺利到达其移动路径的尽头。
- 将扬声器线缆连接到功放和扬声器的接线柱。
- 将提供的电源线缆连接至功放的交流电源接头并接入电源插座。将功放上的后面板电源开关打开，然后开启所有相连组件。
- 按下系统中每个组件上的前面板待机按钮。
- 开始从连接的信号源播放并慢慢地调整音量级别。请尽量从低慢慢调高，以免无意中损害您的设备。请先播放所选信号源设备。
连接
设置
选择待机模式
要选择待机模式，在使用后面板电源开关来关闭功放电源的情况下，按住前面板待机按钮并将电源按钮转动到开启位置。继续按住待机按钮，直到状态 LED 快速闪烁。功放现在位于待机选择模式。后续每按一下待机按钮，都会选择下一个待机模式：
- 快速闪烁红色：绿色模式
- 快速闪烁蓝色：省电模式
- 快速闪烁白色：正常模式
要退出待机选择模式，请等待大约10秒钟，直到待机LED停止快速闪烁。功放将进入待机模式并保存您的选择。待机LED将缓慢地闪烁红色。您还可使用RS232命令、内部网页或setup.txt文件更改待机模式。
内部网页
首次访问设备的内部网页：
- 您需要以下项：
o Micro USB 线缆（micro USB 到 A 类 USB）
o 网线（Cat5 或更高级别）
- 通过以太网将设备连接到网络，然后连接并打开设备的电源
- 确保设备和计算机连接到同一网络
- 将设备退出待机模式并等待设备开启。
- 使用 micro USB 接头将设备连接到计算机。
- 设备将作为大容量存储设备装载到计算机，其中包含一个文件SETUP.TXT（含有设备信息）和一个指向其内部网页的超链接
- 单击超链接。如果超链接似乎不起作用，请尝试其他浏览器。内部网页提供用于选择待机模式和设备状态监控的选项
软件更新
- 您需要一个品牌 USB 闪存驱动器（或“拇指驱动器”或“记忆棒”）
- 通过后面板开关来关闭设备电源
- 使用计算机将设备软件文件从 marklevinson.com 上相应的产品页下载到 USB 驱动器的根文件夹
- 将 USB 驱动器连接到设备并打开电源开关
- 更新期间，设备的 LED 将闪烁蓝色；更新完成后，将改为闪烁红色
高级：通过 USB 更改设置
您可以使用 micro USB 接头更改或加载设置和配置。
- 需要一根 micro USB 线缆（micro USB 到 A 类 USB）
- 通过后面板开关来关闭设备电源
- 使用 micro USB 线缆将设备连接到计算机
- 打开电源：设备将作为包含 SETUP.TXT 的大容量存储设备装载到计算机
- 在计算机上使用文本编辑器应用程序（不是字处理程序）打开 SETUP.TXT
- 可以编辑以下项，以加载对功放设置所做的更改：
0 第 2 项 - 恢复出厂默认值：是或否
o 第 5 项 - DHCP: 是或否
0 第 11 项 - 设备名称：字母数字，无空格
- 第 12 项 - 待机模式：Normal（正常）、Green（绿色）或 PWRSave（省电）
o 第 13 项 - 触发延迟：1-x 秒
- 保存文件，关闭后面板电源开关，然后重新打开
小心：只有专业安装人员才能编辑 SETUP.TXT 文件的内容，如果存储了错误的设置，可能会导致出现问题。如果您不确定如何进行更改，请联系您的经销商或 Mark Levinson 支持人员。
故障排除
操作错误有时会被误认为出现故障。如果出现问题，请参阅本部分的故障排除信息。如果问题仍存在，请联系您的 Mark Levinson 授权经销商。
未供电
检查电源线，以确保其连接至交流主电源接头以及处于工作状态的无开关电源插座。
确保功放已使用后面板电源开关通电。检查电路断路器，确保正在向与功放相连的电源插座供电。
确保功放未处于待机状态。当功放开启时，前面板待机LED完全持续亮起。当功放处于待机模式时，LED会缓慢闪烁红色。
当功放被配置为绿色或省电模式时，它会在20分钟无任何输入信号后自动将其自身置于待机模式。
确保功放不处于故障条件下。前面板LED闪烁或稳定地呈白色表示存在故障。请参阅第17页上的“故障”部分，了解有关故障的更多信息。
无信号输出
检查所有音频线缆，确保功放和所有相连组件之间连接牢固。检查扬声器线缆，确保扬声器和功放之间连接牢固。确保相连扬声器正常运行。确保音量设为可以听到的级别。
确保前置功放没有静音。确保前置功放所选输入的偏移设置未将音量降至听不到的级别。确保所有相连组件连接至处于工作状态的电源插座，并且已通电。确保连接至功放所选输入的信号源设备正在生成输出信号。
音频出现嗡嗡声
一次断开一个组件，以找出问题。
一旦确定问题所在，确保出现问题的组件正确接地并连接至与功放相同的电路。
确保正确设置输入接地切换开关，并且开关把手完全移至相应的一侧。
无网络连接
确认路由器、交换器或集线器与前置功放之间的网络线缆正确连接。
确认路由器、交换器或集线器的使用时间。如果路由器、交换器或集线器的使用时间超过十年，可能与前置功放存在通信问题。重启前置功放，并使用较新的路由器、交换器或集线器连接网络和前置功放。
如果问题依然无法解决……
使用后面板的电源开关来关闭功放，等待至少10秒后重启设备。
恢复出厂默认设置（请参阅“高级：通过 USB 更改设置”）。
请联系 Mark Levinson 授权经销商。
拨打电话 888-691-4171，或访问网站 marklevinson.com，联系 Mark Levinson 客服。
规格
N° 536 单声道功放
输入和输出接头
- 一个平衡 XLR 输入
- 一个非平衡 RCA 输入
- 每个声道两对“Hurricane”扬声器输出，带香蕉插头（欧洲型号上不提供香蕉插头）
控制接头
- 一个以太网10/100端口
- 一个3.5mm单声道（头/套）迷你插头触发输入，3-12Vdc
- 一个 3.5 ~mm 单声道（头/套）迷你插头触发输出，3-12Vdc
- 3针IEC标准电源接头
额定输出功率
400W_RMS ，阻抗为8欧姆， 20Hz 至 20kHz ，总谐波失真 < 0.3%
频率响应
10Hz 至 20kHz +0/-0.2dB
信噪比
85dB，参考水平：2.83VRMS
输入阻抗
60kΩ（平衡）；30kΩ（不平衡）
电压增益
26dB
输入灵敏度
2.83V RMS 输出，142mV RMS 输入
电源要求
100V\~、120V\~、230V\~，出厂时针对目标国家/地区设置，1,500W
功耗
开机、闲置：350W
正常待机：65W
省电待机：5W
绿色待机：<0.5W
尺寸
高度（含支脚）：7.75”（19.7cm）
高度（不含支脚）：6.90”（17.5cm）
宽度：17.25”（43.8cm）
深度：20.97”（53.3cm）
重量
净重：100磅（45.4kg）
重量（运输）：117磅（53kg）
N° 534 双单声道功放
输入和输出接头
- 两个平衡 XLR 输入
- 两个非平衡 RCA 输入
- 每个声道四对“Hurricane”扬声器输出，带香蕉插头（欧洲型号上的香蕉插头被遮住）
控制接头
- 一个以太网10/100端口
- 一个 3.5 ~mm 单声道（头/套）迷你插头触发输入，3-12Vdc
- 一个3.5mm单声道（头/套）迷你插头触发输出，3-12Vdc
- 3针IEC标准电源接头
额定输出功率
每声道 250W RMS，阻抗为 8 欧姆，20Hz 至 20kHz，总谐波失真 <0.3%
频率响应
10Hz 至 20kHz +0/-0.2dB
信噪比
85dB，参考水平：2.83VRMS
输入阻抗
60kΩ（平衡）；30kΩ（不平衡）
电压增益
26dB
输入灵敏度
2.83V RMS 输出，142mV RMS 输入
电源要求
100V\~、120V\~、230V\~，出厂时针对目标国家/地区设置，1,500W
功耗
开机、闲置：350W
正常待机：70W
省电待机：5W
绿色待机：<0.5W
尺寸
高度（含支脚）：7.75”（19.7cm）
高度（不含支脚）：6.90”（17.5cm）
宽度：17.25”（43.8cm）
深度：20.97”（53.3cm）
重量
净重：105磅（46.7kg）
重量（运输）：122磅（55.4kg）
附录

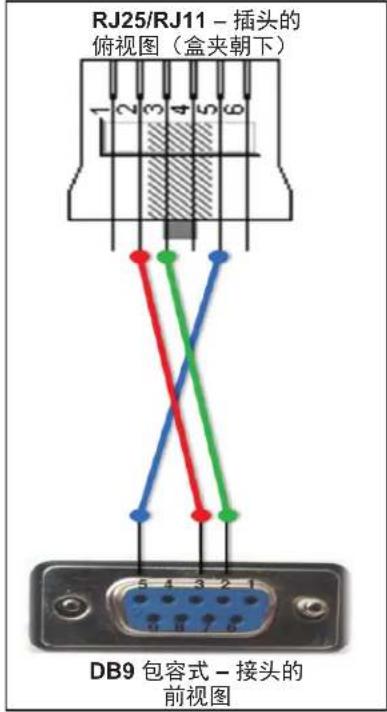

RS-232 图表
| 设置 |
| 115200 波特 |
| 8位 |
| 无奇偶校验 |
| 1个停止位 |
| RSJ25/RJ11 插头 2 连接到 DB-9 插头 3 |
| RSJ25/RJ11 插头 3 连接到 DB-9 插头 2 |
| RSJ25/RJ11 插头 5 连接到 DB-9 插头 5 |
| RS-232 控制代码 | |
| 退出待机模式 | !1038 |
| 进入待机模式 | |
| 状态 !1061 | |
| 设置正常待机模式 !1062 | |
| 设置绿色待机模式 !1063 | |
| 设置省电待机模式 | !1064 |
| 显示网络信息 | ipconfig |
| 正确输入代码时,返回提示将为"OK."(确定:) |
| 错误输入代码时,返回提示将为"invalid command?"(无效命令?) |
RJ25/RJ11 插头
| 1-未使用;无连接 |
| 2-数据接收 |
| 3-数据传输 |
| 4-未使用;无连接 |
| 5-数位接地 |
| 6-未使用;无连接 |
DB9插头
| 1-未使用;无连接 |
| 2-数据接收 |
| 3-数据传输 |
| 4-未使用;无连接 |
| 5-数位接地 |
| 6-未使用;无连接 |
| 7-未使用;无连接 |
| 8-未使用;无连接 |
| 9-未使用;无连接 |
故障条件
本设备的设计可防止损坏设备本身及相关组件。这些广泛的特性可保护功放本身的关键电路，并防止连接的扬声器因高电平而受到严重损坏。功放中内置的基本保护包括防范过大电流状况（如驱动短路输出）的保险丝。浪涌限制可防止电源组件在开机期间过早老化；电源一旦通电，此功能将停用，直到功放再次开机。
功放将主动监控工作温度、输出电流需求和输出端是否存在直流电。如果存在以上任一情况，功放将关闭并通过前面板 LED 报告故障。
非关键故障
非关键故障由前面板上闪烁的白色 LED 指示。它们既不是由功放导致的，也不会对功放造成损害。非关键故障可随着时间的推移自行清除（如温度过高），或者由所有者在无需经销商或工厂干预的情况下轻松纠正（如扬声器接线端短路）。非关键故障的示例有：
- 散热片或内部温度超过安全工作限值
- 交流主电源配置错误
- 在输入端检测到直流电
- 扬声器接线端短路或连接了阻抗极低的负载
如果出现非关键故障，请检查扬声器线缆和接线端以及系统中前置功放的工作情况。关闭交流电源以清除故障，然后在解决问题后再次打开设备。如果功放大热，请等待它冷却下来。在达到安全工作温度后，您可将其再次打开。
如果无法纠正非关键故障条件，请与您的零售商或安装人员联系，以寻求帮助。
关键故障
关键故障由前面板上稳定亮起的白色 LED 指示。它们可能表示出现严重问题或功放的内部已损坏。如果出现关键故障，建议所有者致电经销商或安装人员，因为它可能表示功放需要维修。关键故障的示例有：
- 左或右散热片切断开关温度过高
- 变压器温度过高
- 在输出端检测到直流电（不是输入端的直流电造成的）
- 保险丝熔断
- 功放输出端出现极端短路情况
如果交流电源出现电涌或缺电，则功放的保护电路可能检测到电源电压或直流母线电压不符合规格。在这些情况下，功放可能会关闭以自我保护并显示一个关键故障。如果功放显示关键故障，并且您怀疑出现电涌或缺电，请关闭交流电源，等待10秒钟以清除故障，然后尝试再次打开功放。
所有关键故障都需要关闭功放的交流电源才能清除。不过，如果出现关键故障，建议所有者致电经销商或安装人员，因为它可能表示功放需要维修。
Mark Levinson 和 Clari-Fi 是 HARMAN International Industries, Incorporated 的注册商标。
本文档不应视为HARMAN International Industries, Incorporated的承诺。本文档所含信息以及产品特性、规格和外观可能不时更改，恕不另行通知。HARMAN International Industries, Incorporated对本文档可能出现的错误不承担任何责任。
FCC 声明
此设备已根据FCC规则第15部分进行测试，并确定符合B类数字设备的限制。这些限制为防止住宅安装的有害干扰提供了合理保护。此设备会产生、使用并能发射射频能量，如不根据说明安装和使用，可能对无线电通讯造成有害干扰。但无法保证特定安装中不会发生干扰。如果通过打开或关闭设备确定该设备确实对无线电或电视接收造成了有害干扰，我们鼓励用户采取下列一种或多种措施来纠正干扰：
- 调整或重新放置接收天线。
- 增大设备与接收器之间的间隔距离。
- 将设备连接到不同于接收机所连接线路的插座。
- 咨询经销商或有经验的无线电/电视技术人员，寻求帮助。
小心！未经合规负责方明确批准做出更改或修改，用户可能失去设备操作权限。
加拿大：此 B 类数字仪器符合加拿大 ICES-003 标准。
有关客户服务和产品装运信息，请访问我们的网站：marklevinson.com
部件号 070-90029 修订版本：2.0
Nº 536
モノラルアンプ
Nº 534
デュアルモノラルアンプ
取扱説明書
目次
本書について 81
特殊設計の特長 82
取り付け時の注意事項 83
