用户手册 DJControl Starlight HERCULES

2个卫星功放音箱
1 个插孔（公插孔）/ 双 RCA（公接头）电缆
1 根卫星音箱之间的连接线
1 根电源线
- 用户手册

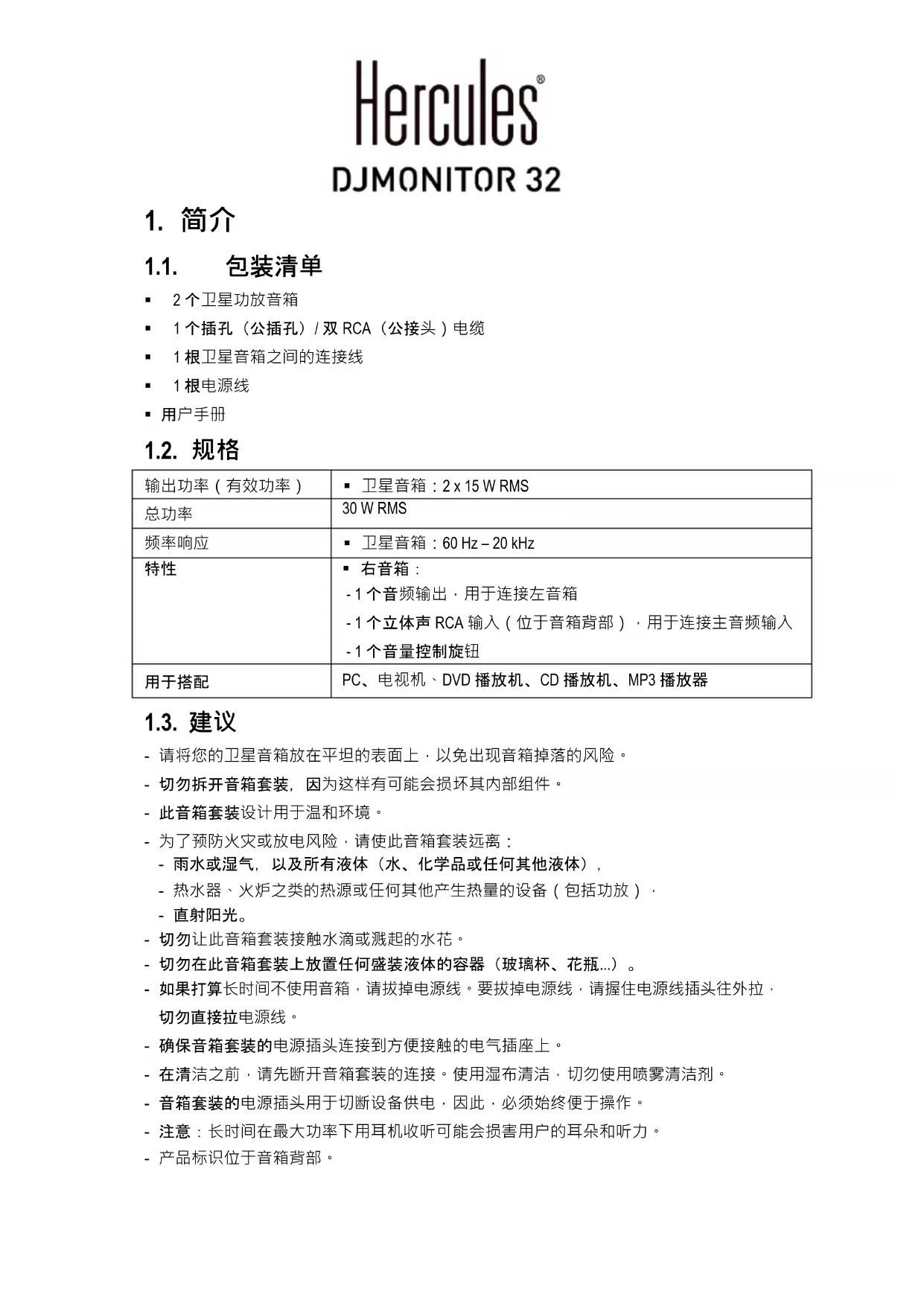

1.2. 规格

输出功率(有效功率)	▪卫星音箱:2×15WRMS
总功率	30WRMS
频率响应	▪卫星音箱:60Hz-20kHz
特性	▪右音箱:-1个音频输出,用于连接左音箱-1个立体声RCA输入(位于音箱背部),用于连接主音频输入-1个音量控制旋钮
用于搭配	PC、电视机、DVD播放机、CD播放机、MP3播放器

1.3. 建议

• 请将您的卫星音箱放在平坦的表面上，以免出现音箱掉落的风险。
• 切勿拆开音箱套装，因为这样有可能会损坏其内部组件。
• 此音箱套装设计用于温和环境。

• 为了预防火灾或放电风险，请使此音箱套装远离：

• 雨水或湿气，以及所有液体（水、化学品或任何其他液体），

• 热水器、火炉之类的热源或任何其他产生热量的设备（包括功放）
• 直射阳光。

- 切勿让此音箱套装接触水滴或溅起的水花。

- 切勿在此音箱套装上放置任何盛装液体的容器（玻璃杯、花瓶...）。

- 如果打算长时间不使用音箱，请拔掉电源线。要拔掉电源线，请握住电源线插头往外拉，切勿直接拉电源线。

- 确保音箱套装的电源插头连接到方便接触的电气插座上。

- 在清洁之前，请先断开音箱套装的连接。使用湿布清洁，切勿使用喷雾清洁剂。

- 音箱套装的电源插头用于切断设备供电，因此，必须始终便于操作。

- 注意：长时间在最大功率下用耳机收听可能会损害用户的耳朵和听力。

- 产品标识位于音箱背部。

2. 安装 DJMONITOR 32 音箱套装

2.1. 音箱的放置

1. 将卫星音箱放在桌面上，显示器的每侧各放一只卫星音箱，卫星音箱与墙壁之间至少保留 50 ~cm 的距离。
2. 将两只卫星音箱与监听者等距放置，使音箱朝向收听位置。

2.2. 连接音箱套装

1. 关闭您希望音箱套装连接的音频源（PC、电视机、DVD 播放机）。

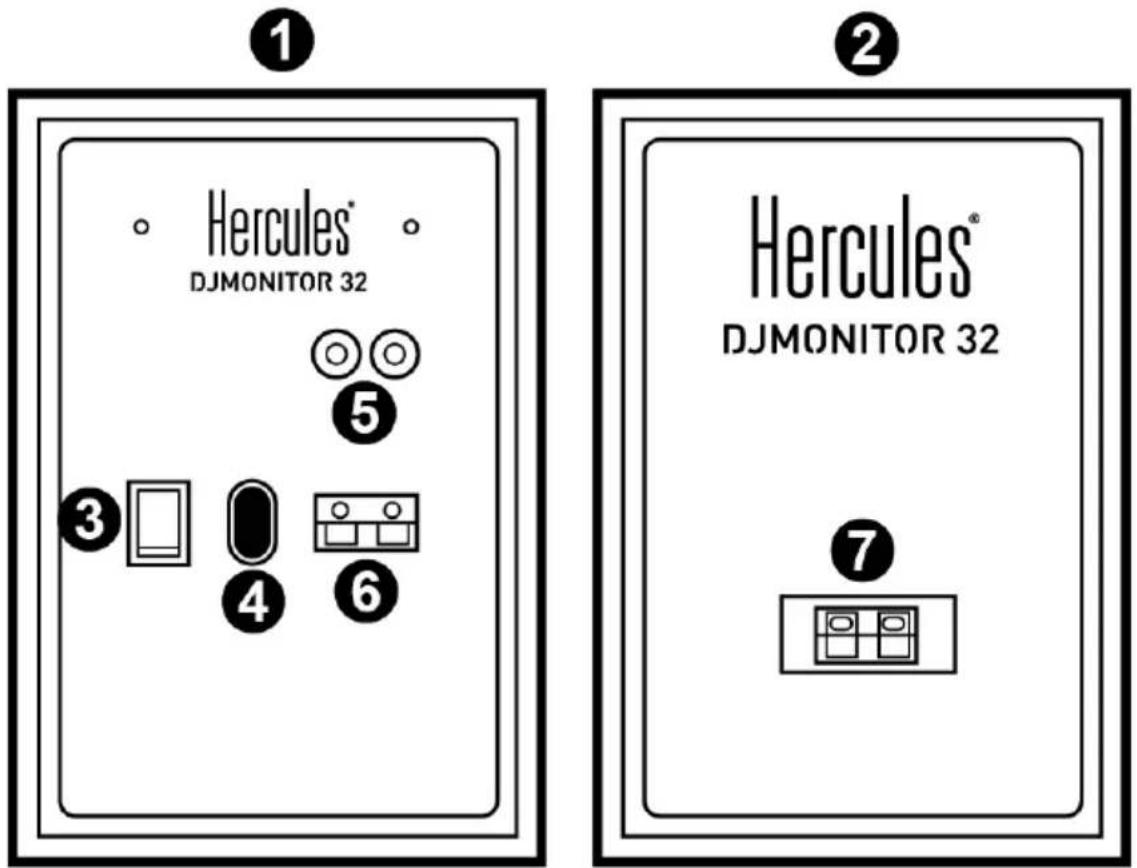

- 总接线图：

① Hercules® DJMONITOR 32 ⑤ ③ ④ ⑥ ② Hercules® DJMONITOR 32 ⑦

1: 右音箱
2：左音箱
3: ON/OFF（开/关）按钮
4：电源连接器
5：主音频输入连接器
6：右卫星音箱连接器
7: 左卫星音箱连接器

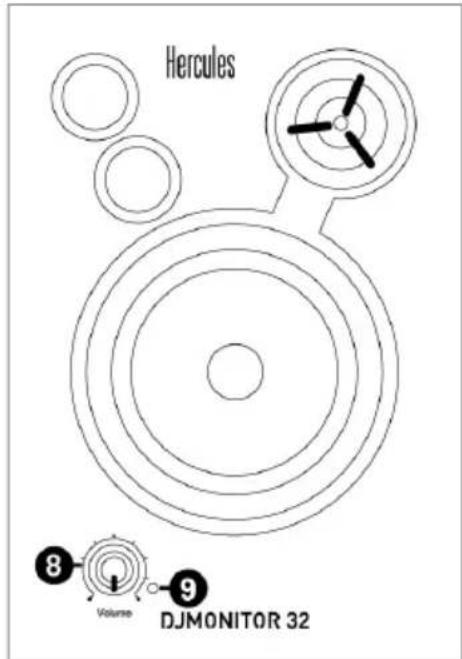

- 右音箱（带控件）：

Hercules Volume DJMONITOR 32

8：主音量控制旋钮
9: 电源 LED

2.2.1. 连接到PC

- 使用随附的插孔（公插孔）/双 RCA（公接头）电缆将音箱套装的主输入（位于右卫星音箱背部的 RCA 连接器）连接到独立声卡或计算机主板集成声卡上的绿色 FRONT SPEAKERS（前音箱）或 FRONT OUT（前输出）连接器。

2.2.2. 连接到配备耳机插孔的电视机

- 将音箱套装的主输入（位于右卫星音箱背部的 RCA 连接器）连接到电视机上的耳机插孔。

2.2.3. 连接到配备左/右音频输出的DVD播放机/电视机

需要母插孔 / 双 RCA 公接头电缆（未含，请见下图 A）。

1. 将公插孔 / 双 RCA 公接头电缆连接到母插孔 / 双 RCA 公接头电缆。
2. 将母插孔 / 双 RCA 公接头电缆上的白色 RCA 连接器连接到 DVD

播放机/电视机上相应的音频输出。

1. 将母插孔 / 双 RCA 公接头电缆上的红色 RCA 连接器连接到 DVD

播放机/电视机上相应的音频输出。

3. 使用 DJMONITOR 32 音箱套装

1. 打开您希望使用的音频源（PC、电视机、DVD 播放机）。
2. 将音箱套装的电源线 (4) 插接到电气插座中。
3. 将 On/Off（开/关）按钮 (3) 设置为 ON（开）。
4. 调节主音量。

环保建议

请遵守当地电气电子设备的回收法律。

版权声明

© 2019 Guillemot Corporation S.A. 保留所有权利。Hercules®（嗨酷乐）是 Guillemot Corporation S.A.（基利摩股份有限公司）的注册商标。特此确认，所有其他商标和品牌名称均为其各自所有者的资产。插图不具约束力。

Hercules

技术支持

http://support.hercules.com

2. 安裝 DJMONITOR 32 揚聲器套裝....4

2.1. 揚聲器的放置....4
2.2. 連接揚聲器套裝....5

2.2.1. 連接到PC....6
2.2.2. 連接到配備耳機插孔的電視機....6
2.2.3. 連接到配備左/右音訊輸出的DVD播放機/電視機....6

3. 使用 DJMONITOR 32 揚聲器套裝.....7

1. 簡介

1.1. 包裝清單

■ 2 個衛星功放揚聲器
■ 1 個插孔（公插孔）/雙 RCA（公接頭）纜線
■ 1 根衛星揚聲器之間的連接線
■ 1 根電源線
- 使用者手册

1.2. 規格

輸出功率(有效功率)	▪ 衛星揚聲器:2 x 15 W RMS
總功率	30 W RMS
頻率回應	▪ 衛星揚聲器:60 Hz - 20 kHz
特性	▪ 右揚聲器:- 1 個音訊輸出,用於連接左揚聲器- 1 個立體聲 RCA 輸入(位於揚聲器背部),用於連接主音訊輸入- 1 個音量控制旋鈕
用於搭配	PC、電視機、DVD 播放機、CD 播放機、MP3 播放機

1.3. 建議

• 請將您的衛星揚聲器置於平坦的表面上，以免出現揚聲器掉落的風險。
• 切勿拆開揚聲器套裝，因為這樣有可能會損壞其內部元件。
• 此揚聲器套裝設計用於溫和環境。

• 為了預防火災或放電風險，請使此揚聲器套裝遠離：

• 雨水或濕氣，以及所有液體（水、化學品或任何其他液體），

• 熱水器、火爐之類的熱源或任何其他產生熱量的設備（包括放大器），
• 直射陽光。

- 切勿讓此揚聲器套裝接觸水滴或濺起的水花。

• 切勿在此揚聲器套裝上放置任何盛裝液體的容器（玻璃杯、花瓶...）。
• 如果打算長時間不使用揚聲器，請拔掉電源線。要拔掉電源線，請握住電源線插頭往外拉，切勿直接拉電源線。
• 確保揚聲器套裝的電源插頭連接到方便接觸的電氣插座上。
• 在清潔之前，請先斷開揚聲器套裝的連接。使用濕布清潔，切勿使用噴霧清潔劑。
• 揚聲器套裝的電源插頭用於切斷設備供電，因此，必須始終便於操作。
• 產品標識位於揚聲器背部。

2. 安装 DJMONITOR 32 揚聲器套裝

2.1. 揚聲器的放置

1. 將衛星揚聲器放在桌面上，監視器的每側各放一隻衛星揚聲器，衛星揚聲器與牆壁之間至少保留 50 cm 的距離。
2. 將兩隻衛星揚聲器與監聽者等距放置，使揚聲器朝向收聽位置。

2.2. 連接揚聲器套裝

1. 關閉您希望揚聲器套裝連接的音訊源（PC、電視機、DVD 播放機）。

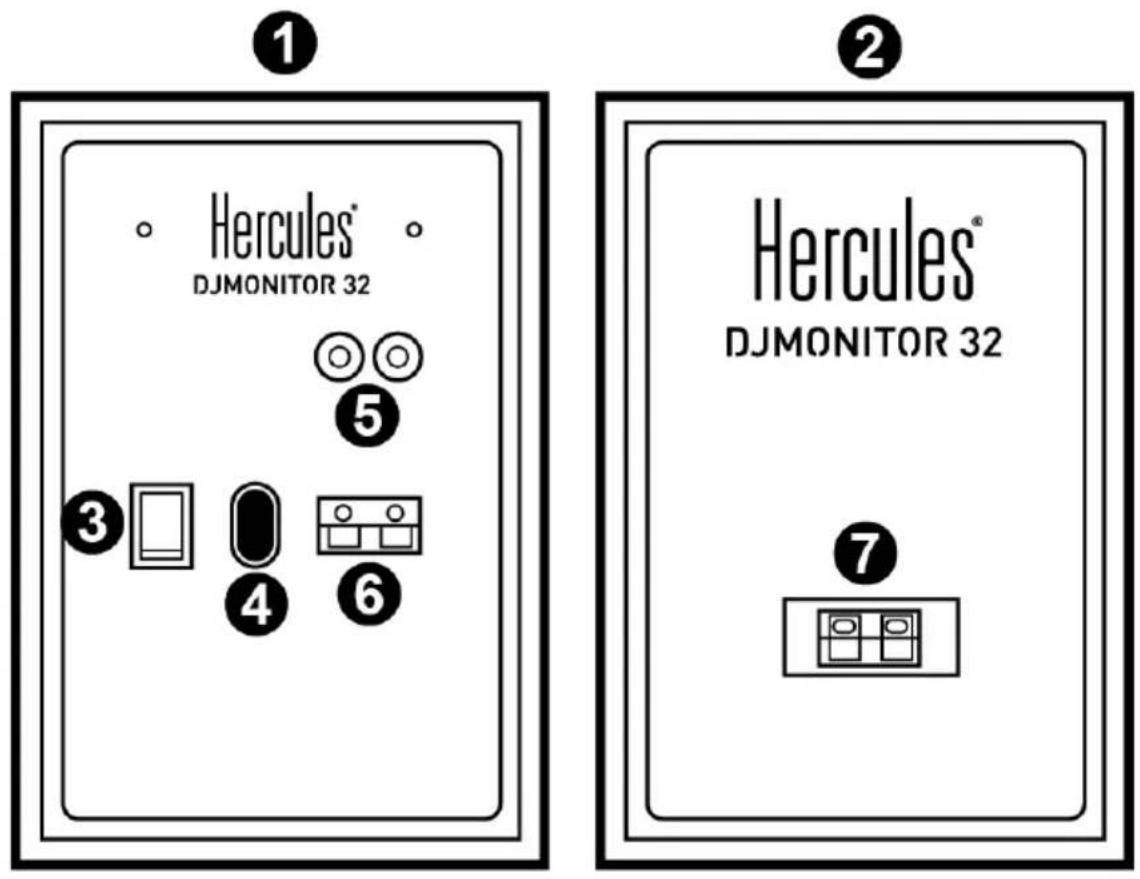

- 總接線圖：

① Hercules® DJMONITOR 32 ⑤ ③ ④ ⑥ ② Hercules® DJMONITOR 32 ⑦

1: 右揚聲器
2：左揚聲器
3：ON/OFF（開/關）按鈕
4：電源接頭
5：主音訊輸入接頭
6：右衛星揚聲器接頭
7：左衛星揚聲器接頭

DJMONITOR 32

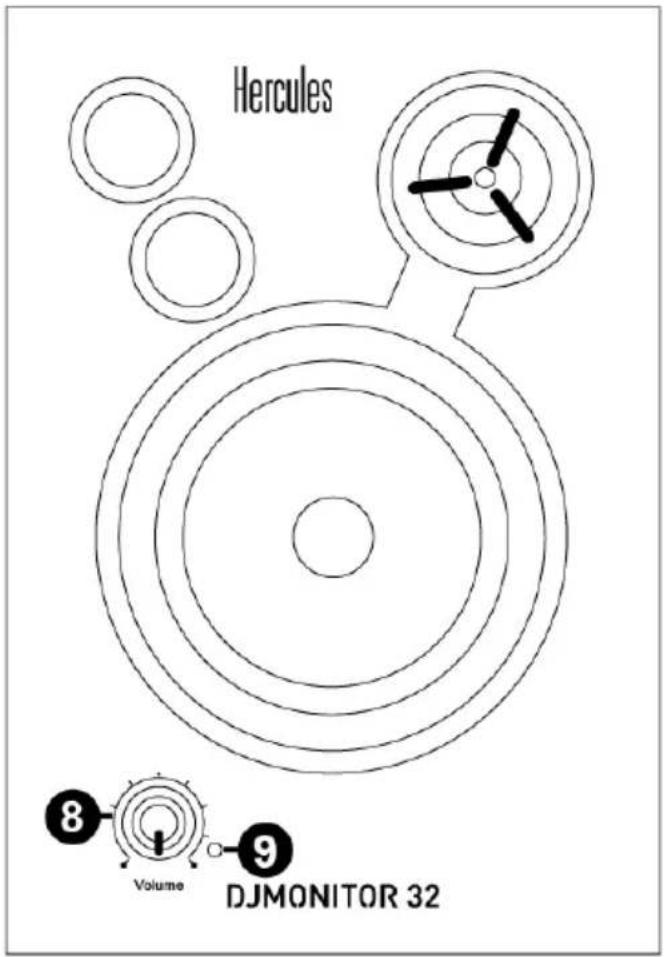

- 右揚聲器（帶控制項）：

Hercules Volume DJMONITOR 32

8：主音量控制旋钮

9：電源 LED

2.2.1. 連接到PC

- 使用隨附的插孔（公插孔）/雙 RCA（公接頭）纜線將揚聲器套裝的主輸入（位於右衛星揚聲器背部的 RCA 接頭）連接到獨立音效卡或電腦主機板整合音效卡上的綠色 FRONT SPEAKERS（前揚聲器）或 FRONT OUT（前輸出）接頭。

2.2.2. 連接到配備耳機插孔的電視機

- 將揚聲器套裝的主輸入（位於右衛星揚聲器背部的 RCA 接頭）連接到電視機上的耳機插孔。

2.2.3. 連接到配備左右音訊輸出的DVD播放機電視機

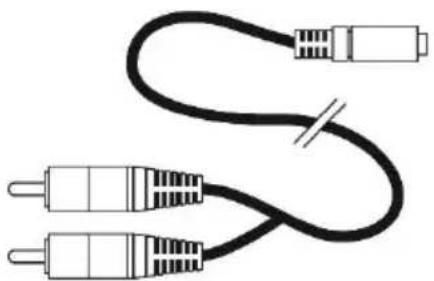

需要母插孔 / 雙 RCA 公接頭纜線（未含，請見下圖 A）。

1. 將公插孔 / 雙 RCA 公接頭電纜連線到母插孔 / 雙 RCA 公接頭纜線。
2. 將母插孔 / 雙 RCA 公接頭纜線上的白色 RCA 接頭連接到 DVD 播放機/電視機上相應的音訊輸出。
3. 將母插孔 / 雙 RCA 公接頭纜線上的紅色 RCA 接頭連接到 DVD 播放機/電視機上相應的音訊輸出。

3. 使用 DJMONITOR 32 揚聲器套裝

1. 開啟您希望使用的音訊源（PC、電視機、DVD 播放機）。
2. 將揚聲器套裝的電源線 (4) 插接到電氣插座中。
3. 將 On/Off（開/關）按鈕 (3) 設定為 ON（開）。
4. 調節主音量。

DJMONITOR 32

著作權聲明

© 2019 Guillemot Corporation S.A. 保留所有權利。Hercules® 是 Guillemot Corporation S.A. 的註冊商標。所有其他商標均為其各自所有者的資產。插圖不具約束力。內容、設計和規格可能因國家/地區而異，並可能隨時出現變更，恕不另行通知。

環保建議

有關離您最近的收集點的資訊，請連絡您當地的相關機構。

請遵守當地電氣電子設備的回收法律。

請保留此資訊。顏色和裝飾風格可能會有所不同。

在使用本產品之前，應先取下塑膠緊固件並撕掉膠帶。
